Ador - Utskifting av kontrollkort for Z-aksen

Nødvendige forberedelser:

Du trenger:

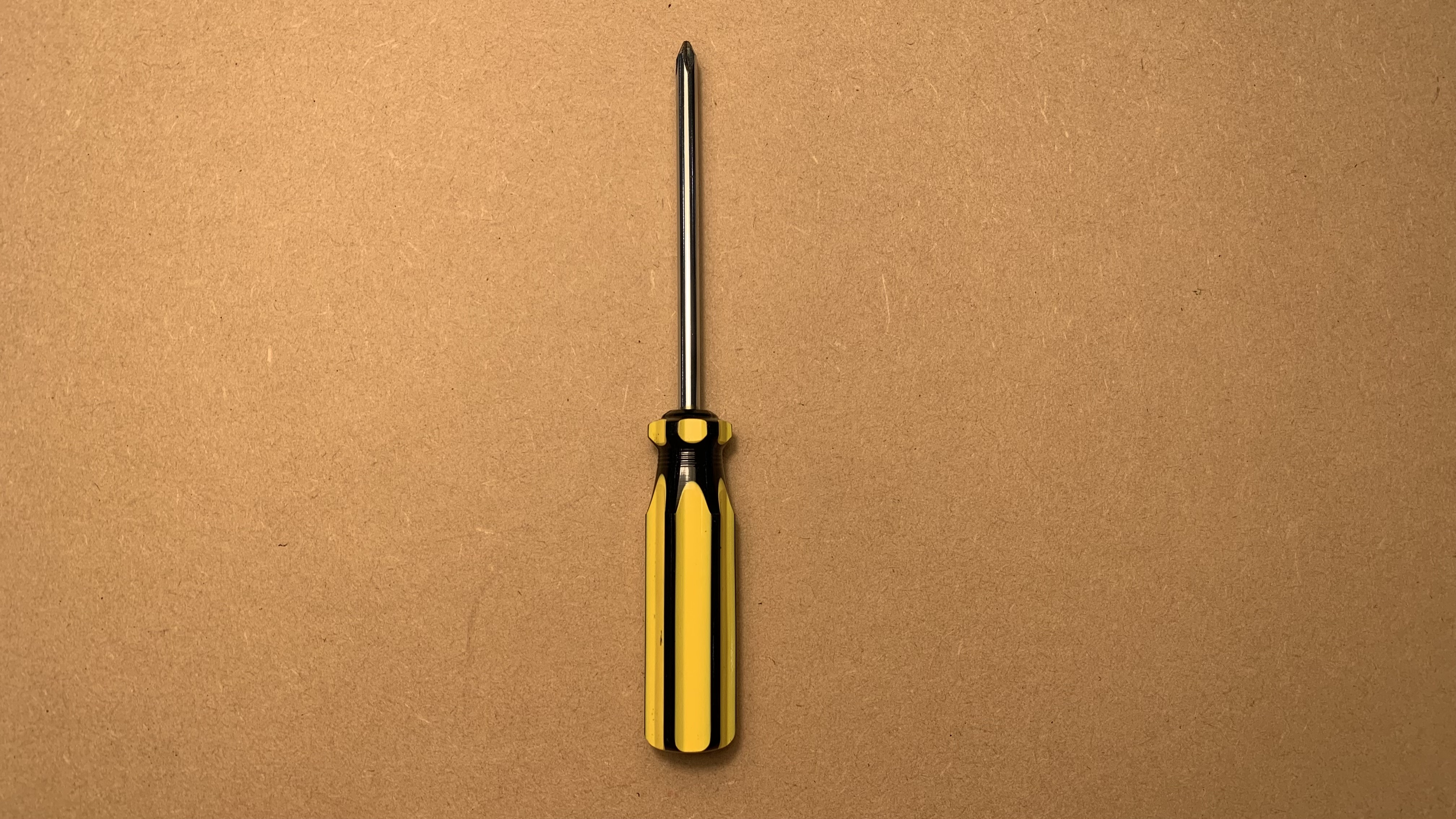

Stjerneskrujern

Trinn 1

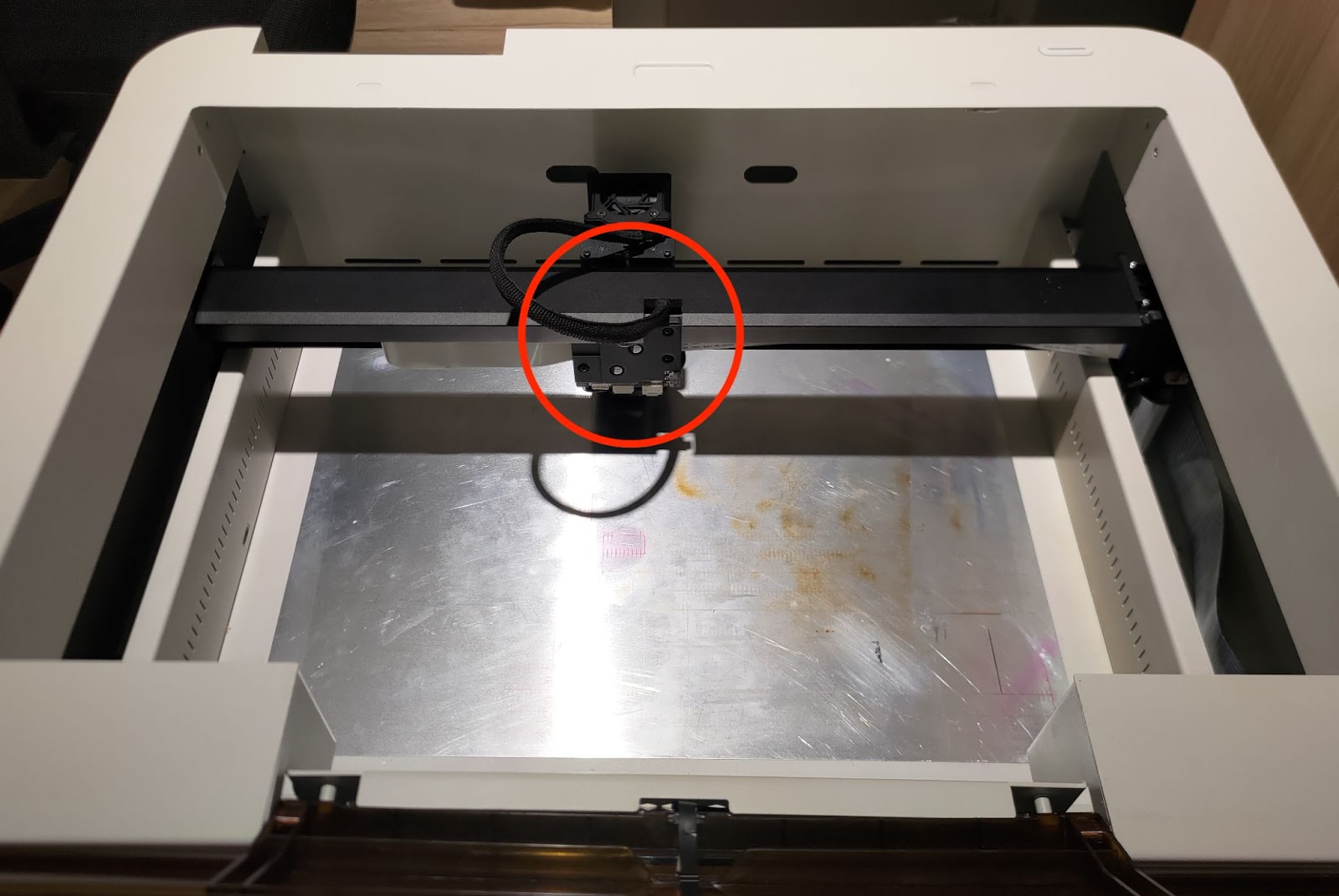

Lokaliser kretskortet på baksiden av moduladapteren.

Trinn 2

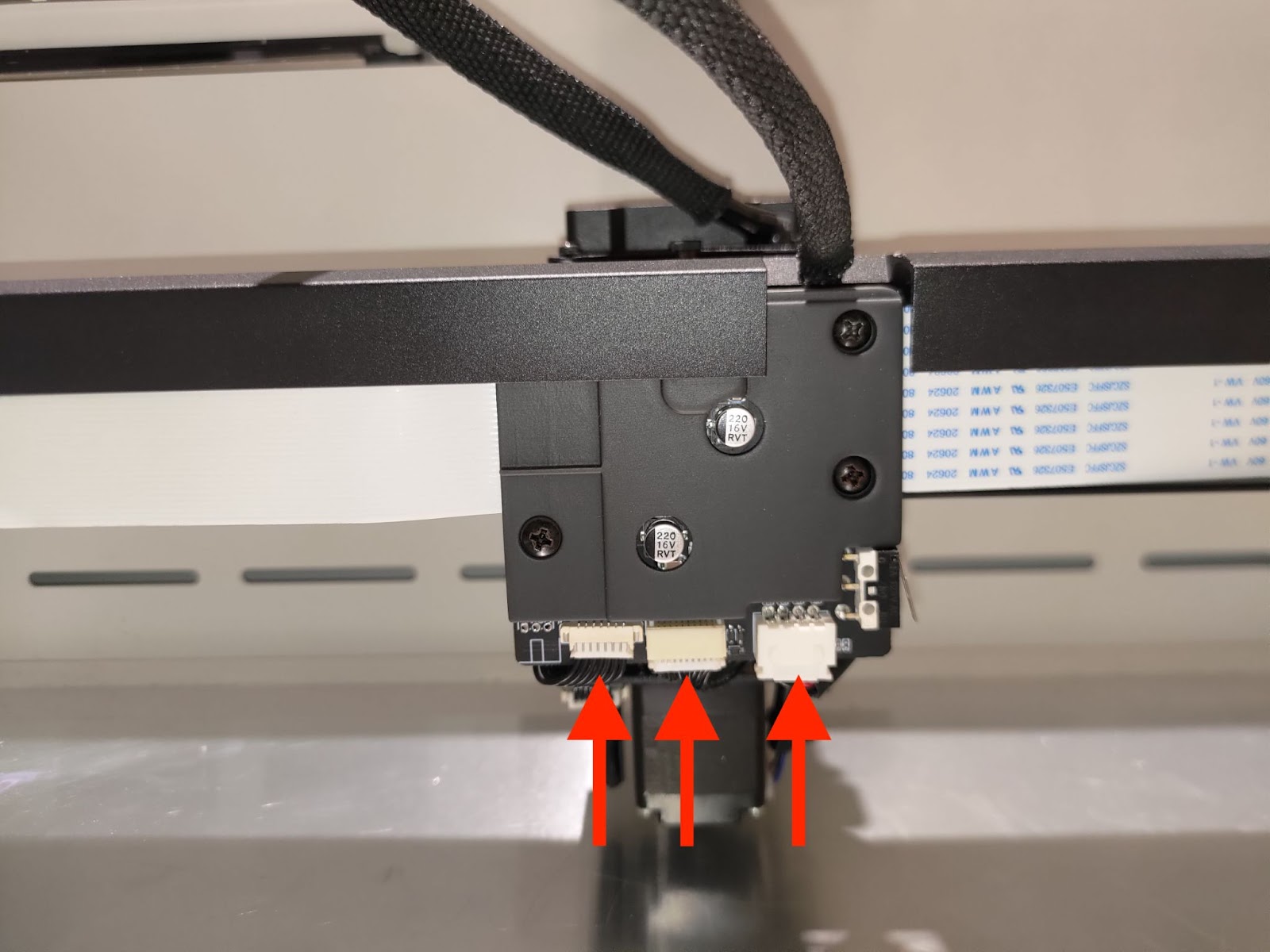

Koble fra de tre kablene som vist på bildet nedenfor.

Trinn 3

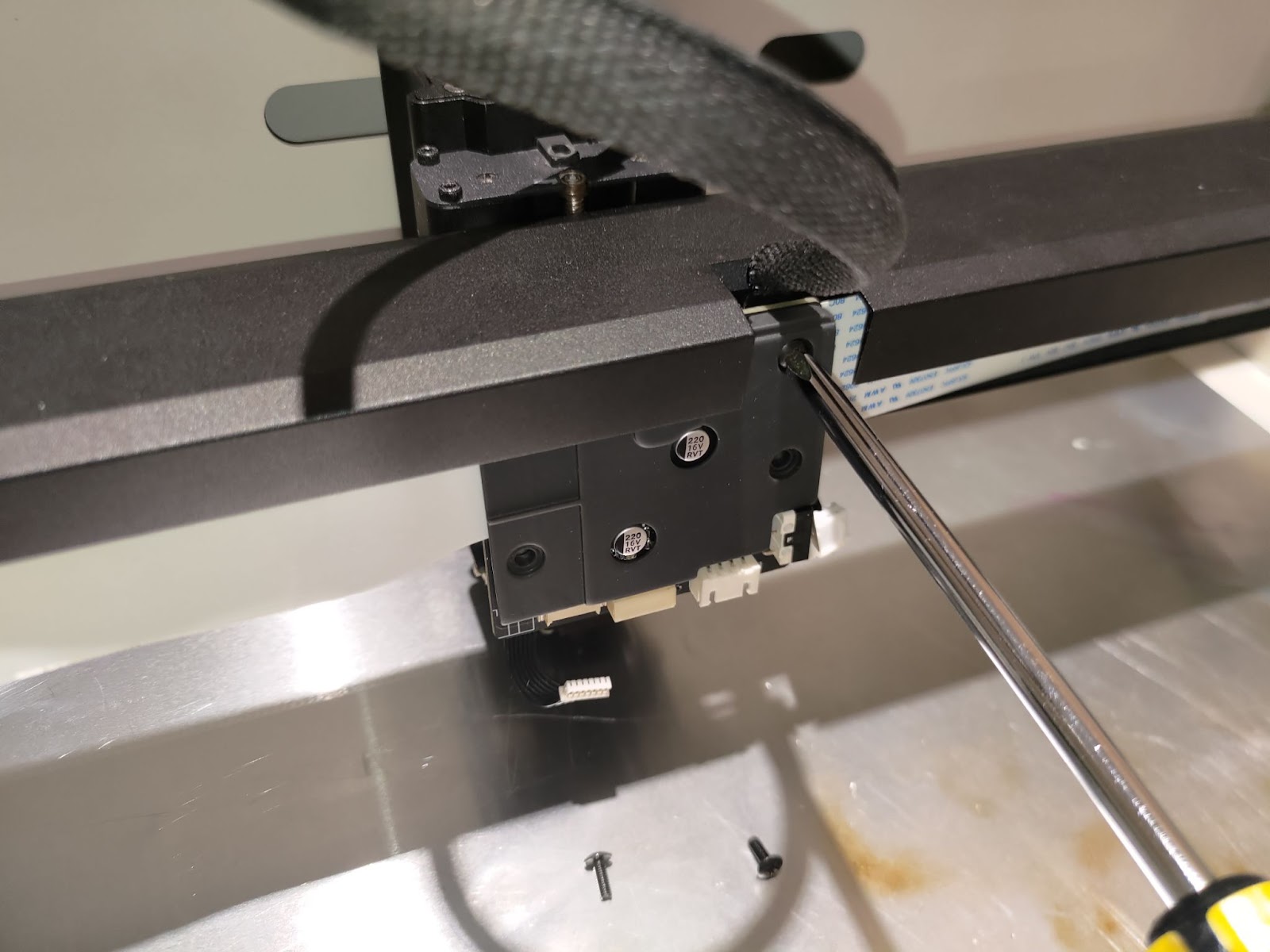

Løsne de tre skruene med et stjerneskrujern. Det svarte dekselet kan deretter fjernes.

Trinn 4

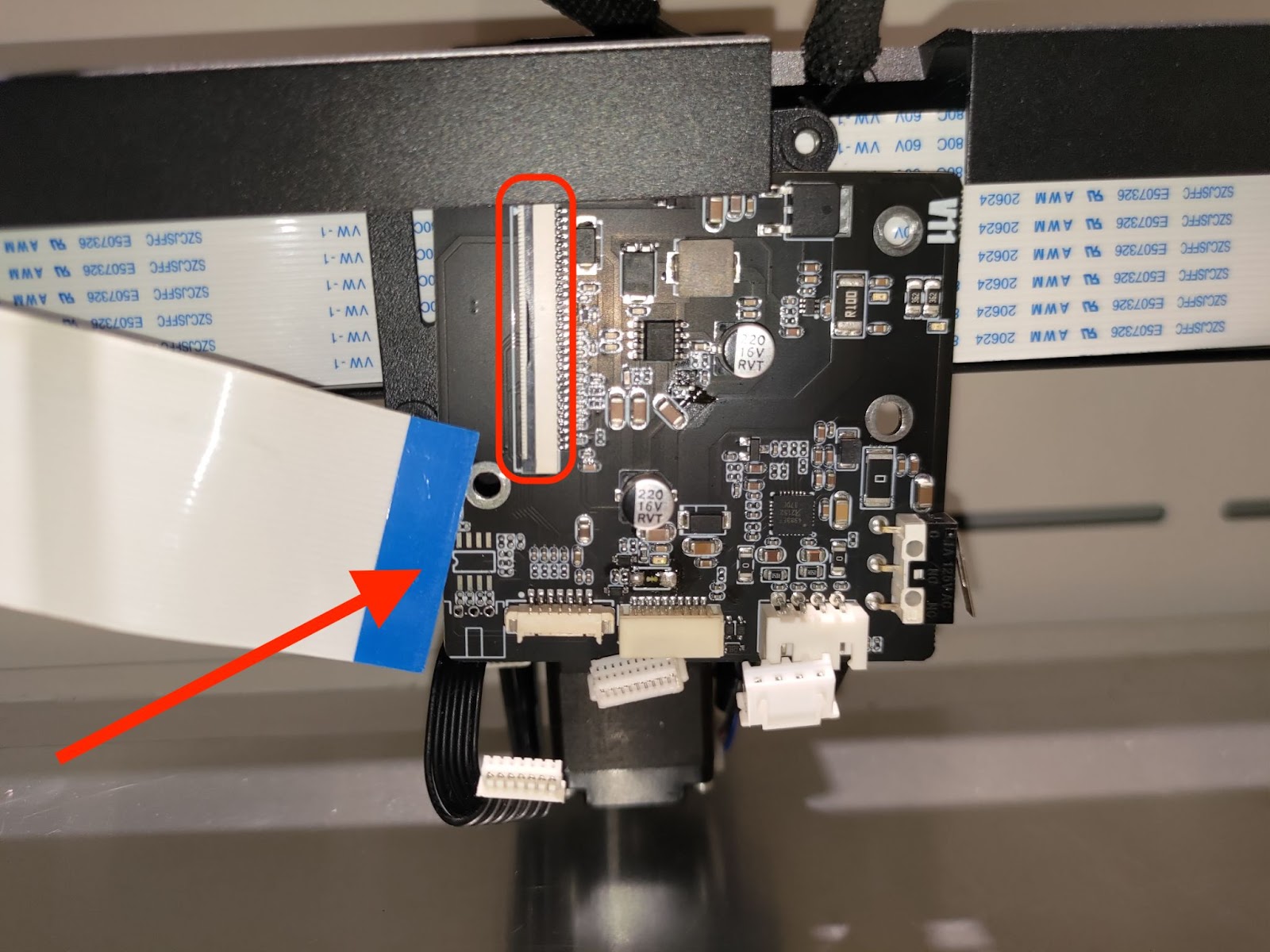

Fjern denne kabelen ved å åpne den sirkelformede kontakten og trekke ut flatkabelen som vist.

Trinn 5

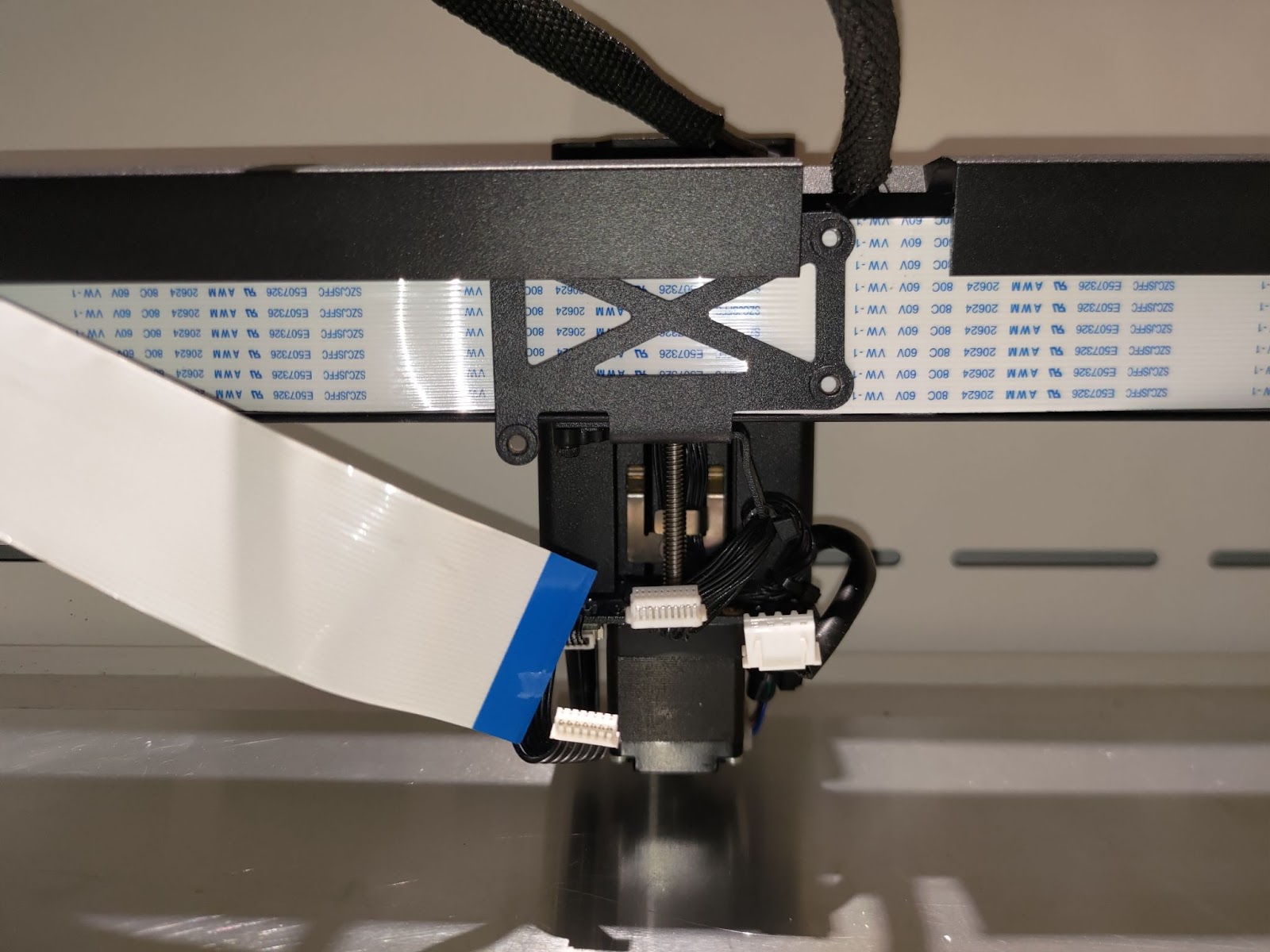

Det gamle kretskortet er nå fullstendig fjernet.

Trinn 6

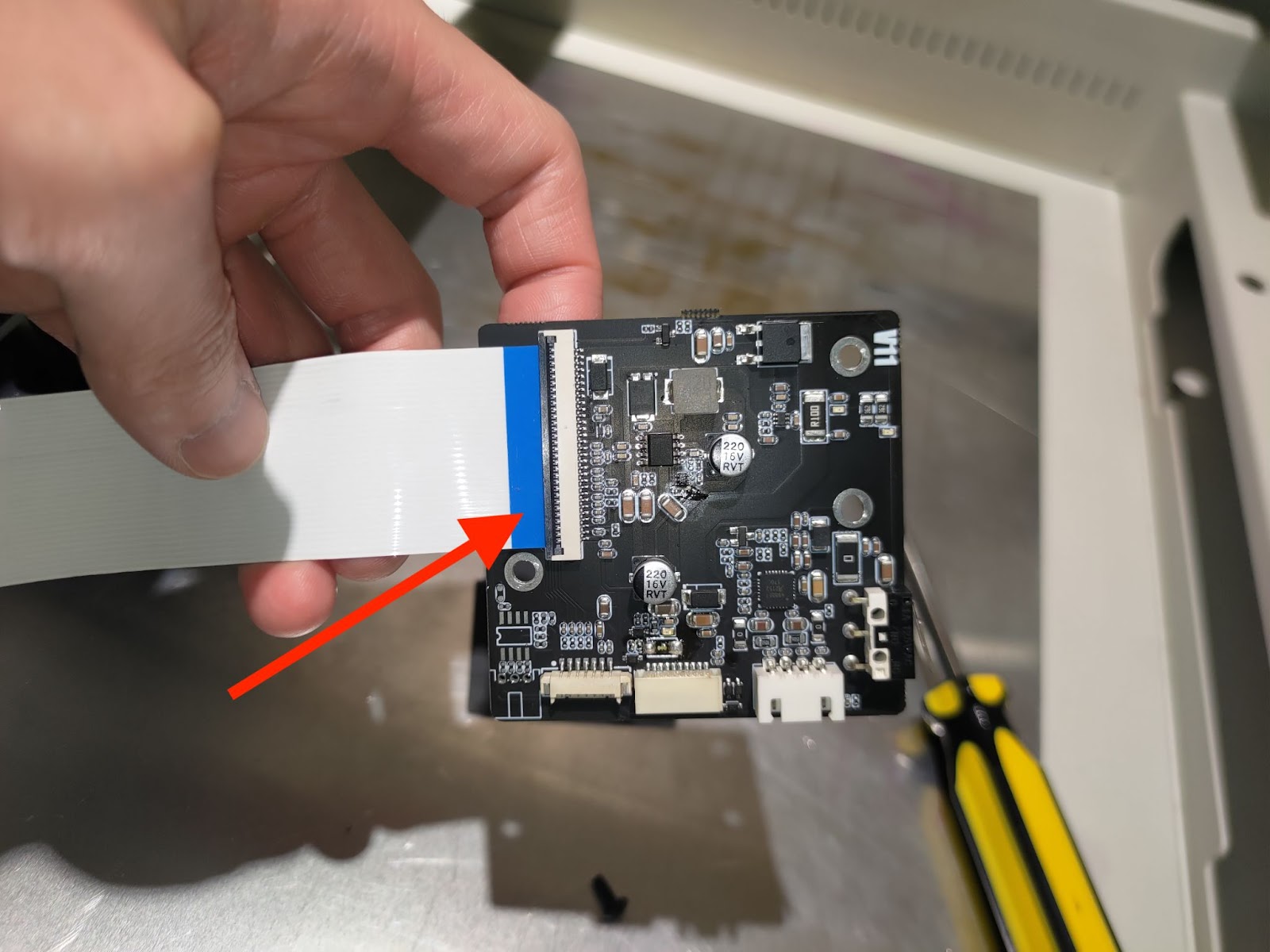

Koble flatkabelen til det nye kretskortet.

Trinn 7

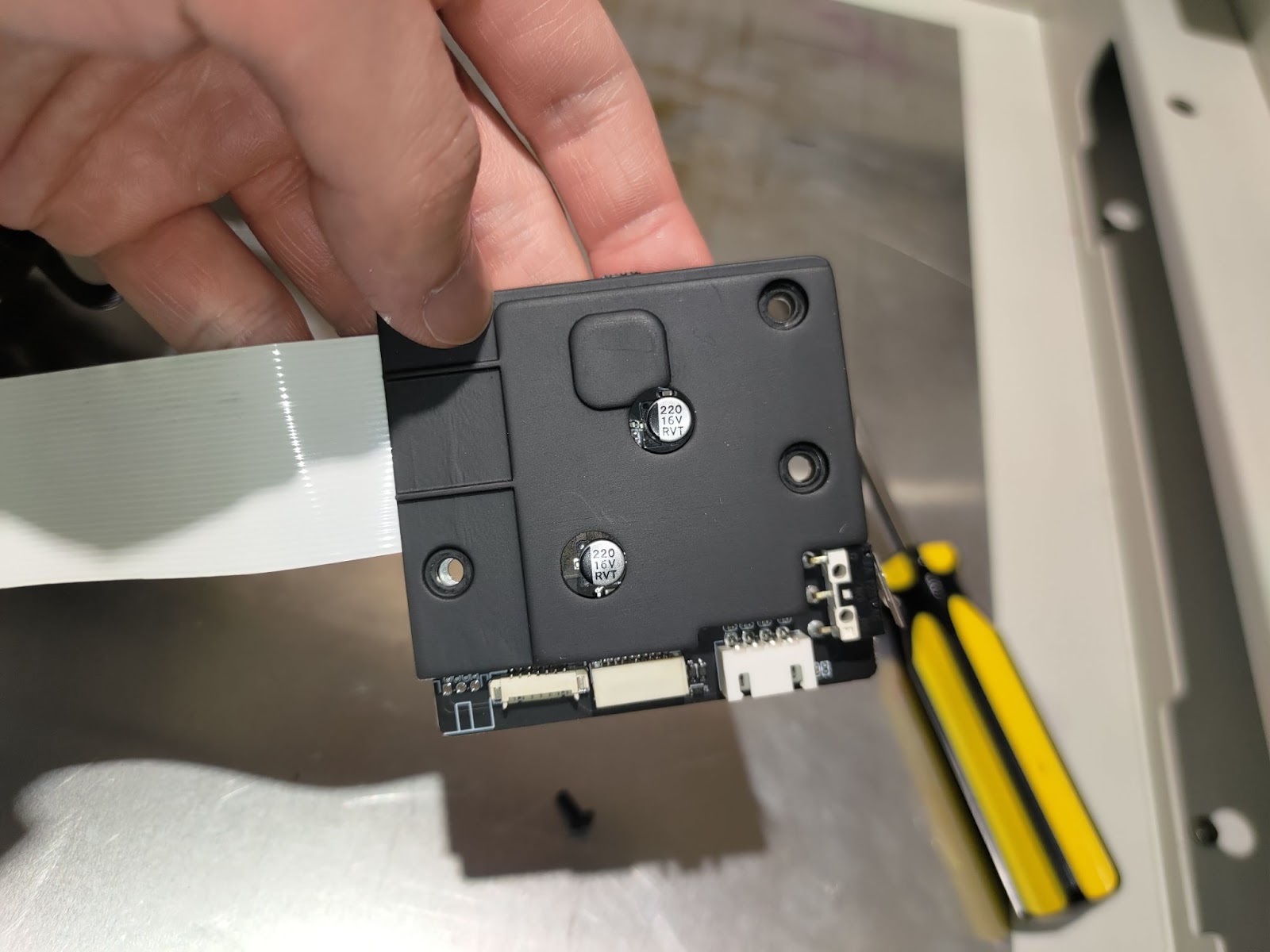

Sett dekselet tilbake på plass.

Trinn 8

Skru fast de tre skruene for å feste kretskortet og dekselet.

Trinn 9

Koble disse kablene til igjen.
