Ador - Utskifting av berøringsskjerm – FLUX Help Center

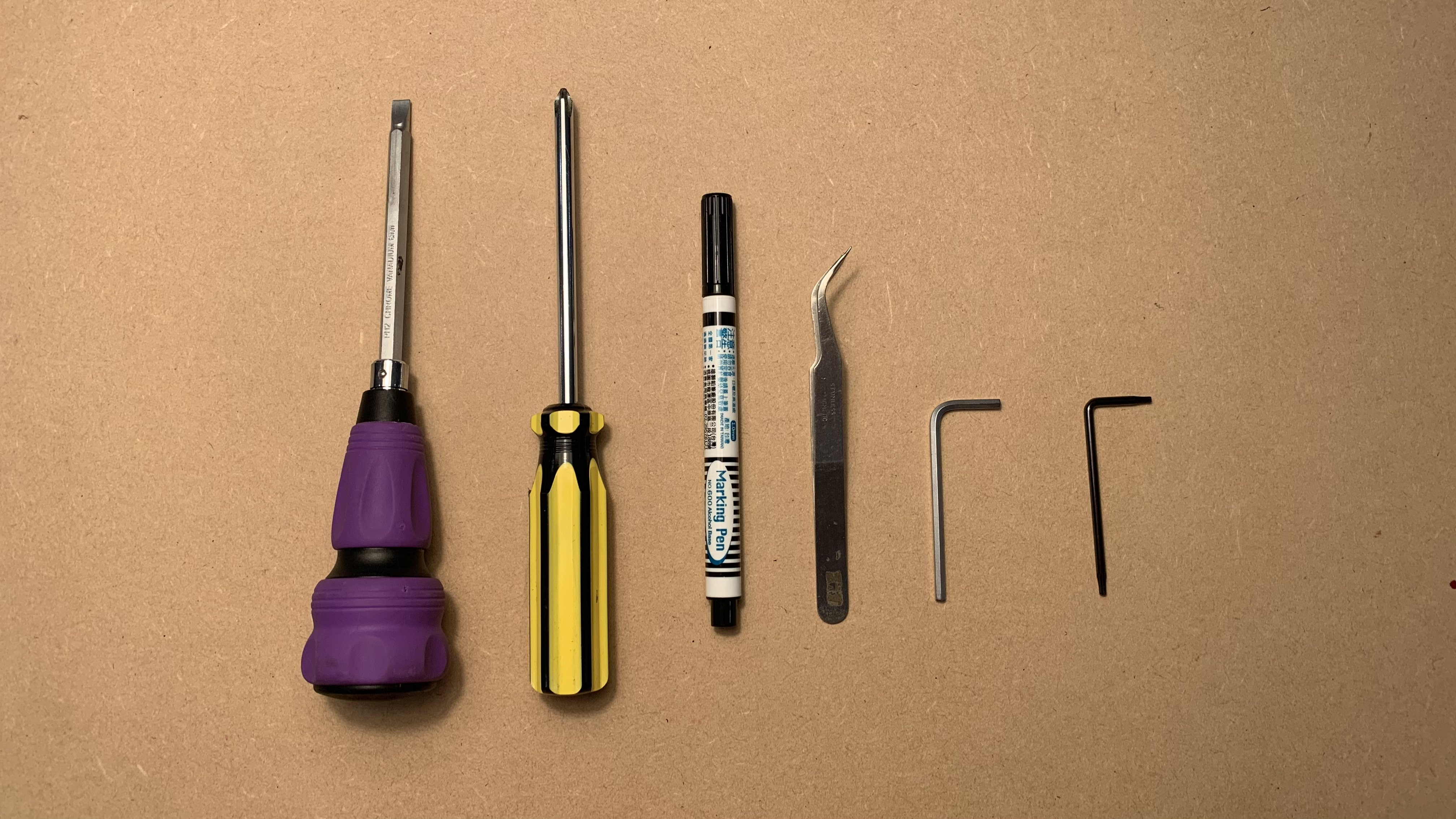

Verktøy

1	Torx T8 skrutrekker
2	3mm unbrakonøkkel
3	Stjerneskrutrekker
4	Tusj
5	Skrape eller flathodet skrutrekker
6	Pinsett

Trinn 1

Slå av maskinen, koble fra strømledningen og snu maskinen.

Trinn 2

Merk gummifoten og skruen som er nær USB-porten.
Hensikten med merkingen er at skruen til denne foten er kortere enn de andre, og den må plasseres i samme posisjon.

Trinn 3

Skru ut disse bunneskruene.
(T8-skrue x 6 stk. og 3 mm HEX-skrue x 4 stk.)

Trinn 4

Snu maskinen og skru ut sideskruene (T8-skrue x 2 stk.)

Trinn 5

Merk skruehullene på begge sider med en penn.
Formålet er å minne deg selv på at de merkede sidene skal vende mot arbeidsområdet ved montering.

Trinn 6

Skyv modulholderen mot viften til den stopper.

Trinn 7

Løft den øvre rammen med begge hender og plasser den på støttepinnene.
(Pass på at ledningene ikke blir klemt mellom rammene.)

Eksempel på ramme plassert på støttepinnene:

Eksempelvideo av løfting (Videoen er tatt inne i maskinen):

Trinn 8

Brett 3M-skumteipen mot skjermen.

Trinn 9

Merk USB-C-kabelen.
Grunnen til dette er at USB-C-kontakten må plugges inn i riktig retning. Ved å merke den nå, vil du vite den opprinnelige retningen under montering. (Den merkede siden skal vende mot arbeidsområdet.)

Trinn 10

Ta et bilde for å dokumentere den opprinnelige plasseringen av alle kablene.
Formålet er å huske kablenes posisjoner slik at du kan koble dem riktig til igjen.

Trinn 11

Fjern flatkablene, USB-C-kabelen og Wi-Fi-antennen.
Merk at flatkablene har låseklips. Åpne klipsene for å fjerne flatkablene.

Plassering av USB-C og Wi-Fi-antenne:

Alt fjernet:

Trinn 12

Skru ut disse stjerneskruene for å fjerne RK-kortet.

Trinn 13

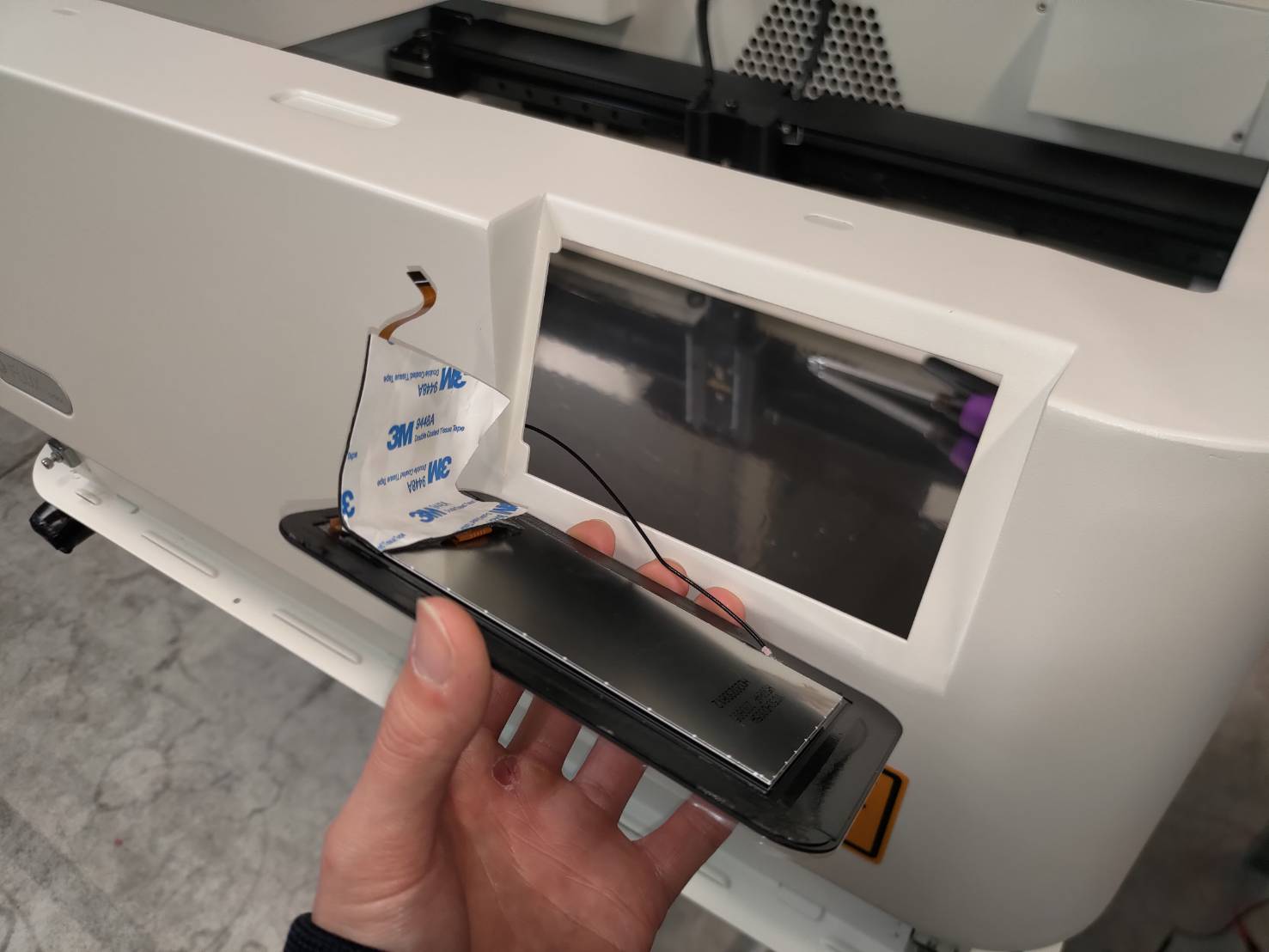

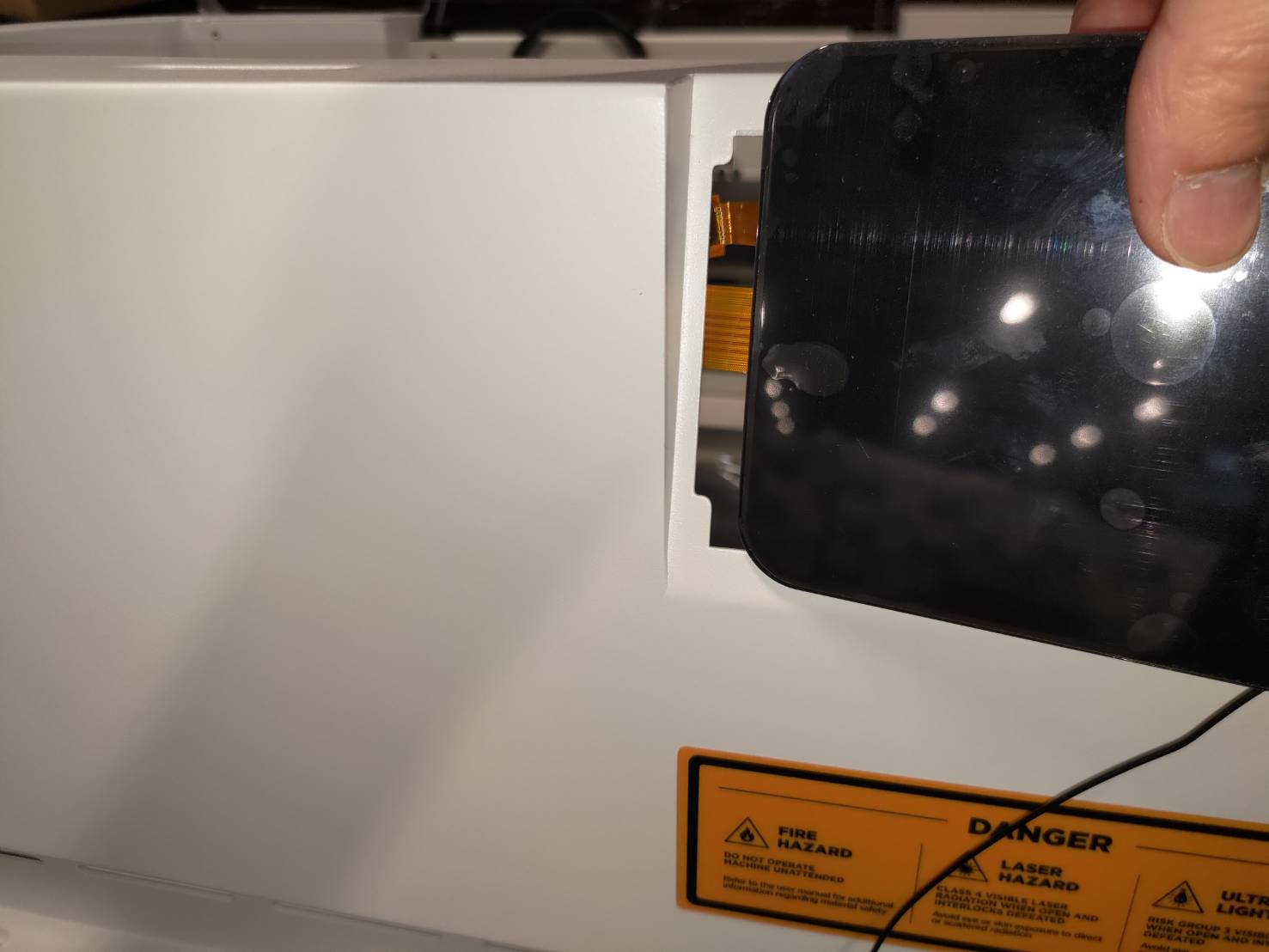

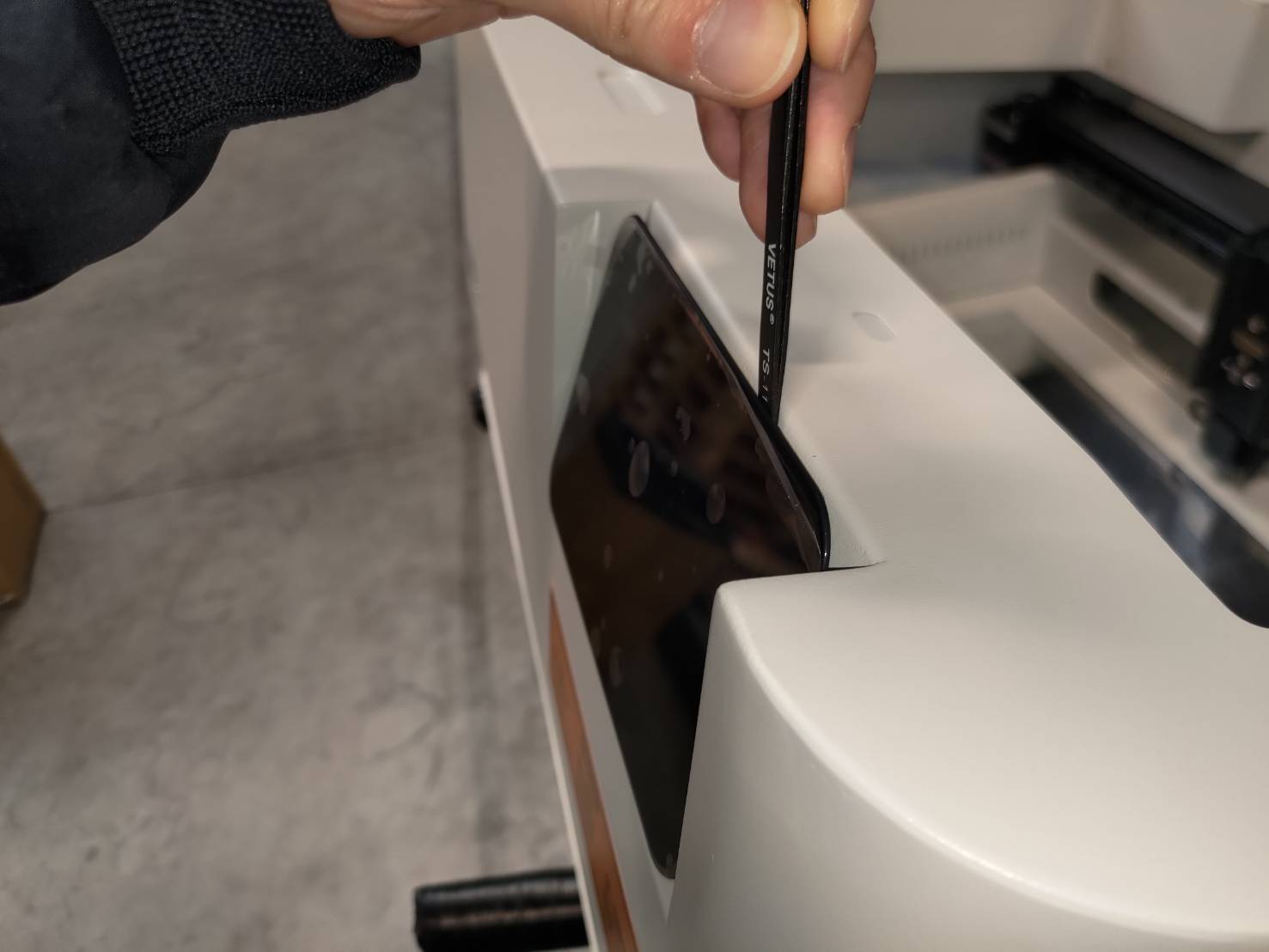

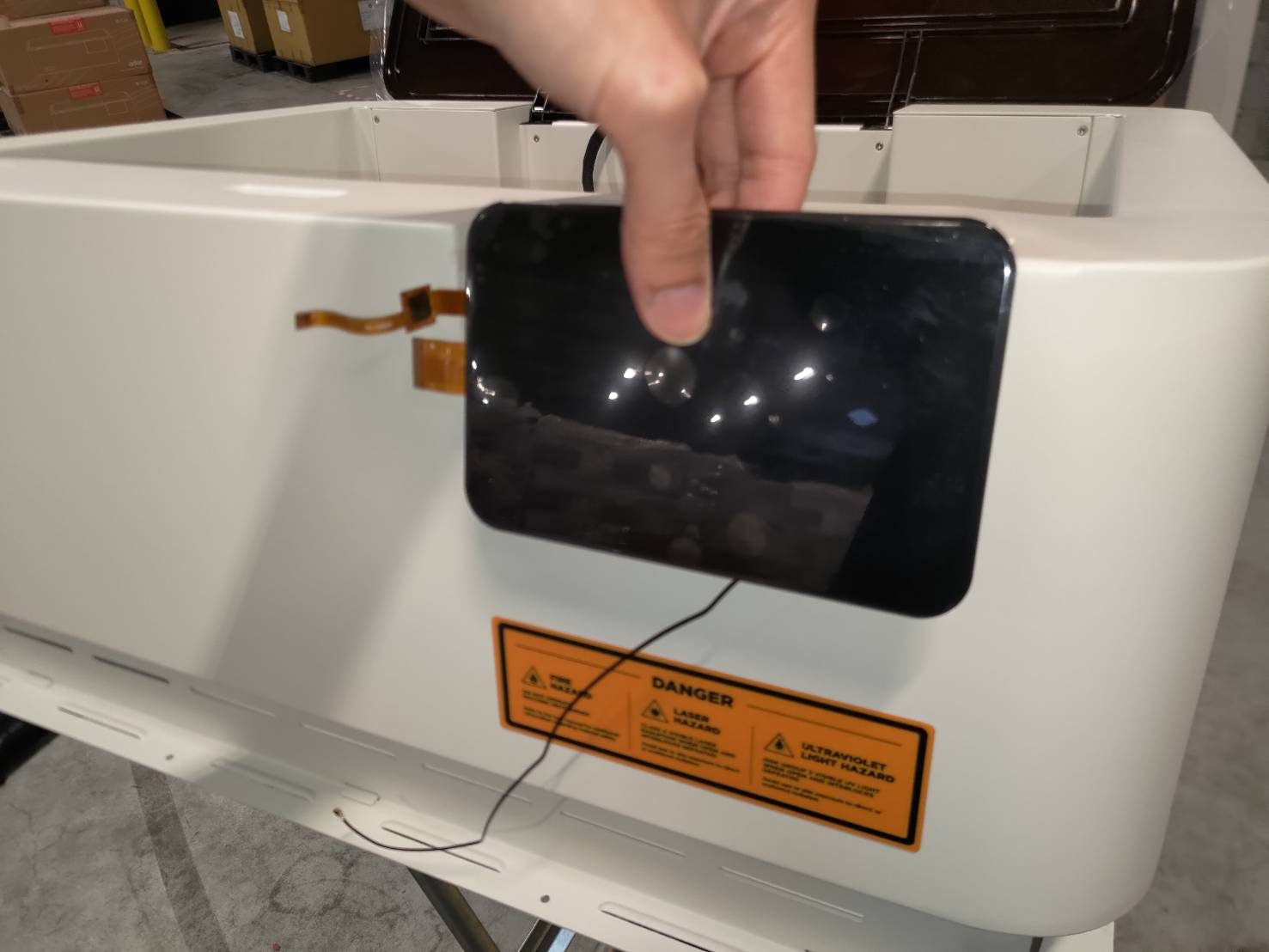

Bruk en plastspatel eller en flat skrutrekker for å løsne skjermen.

Trinn 14

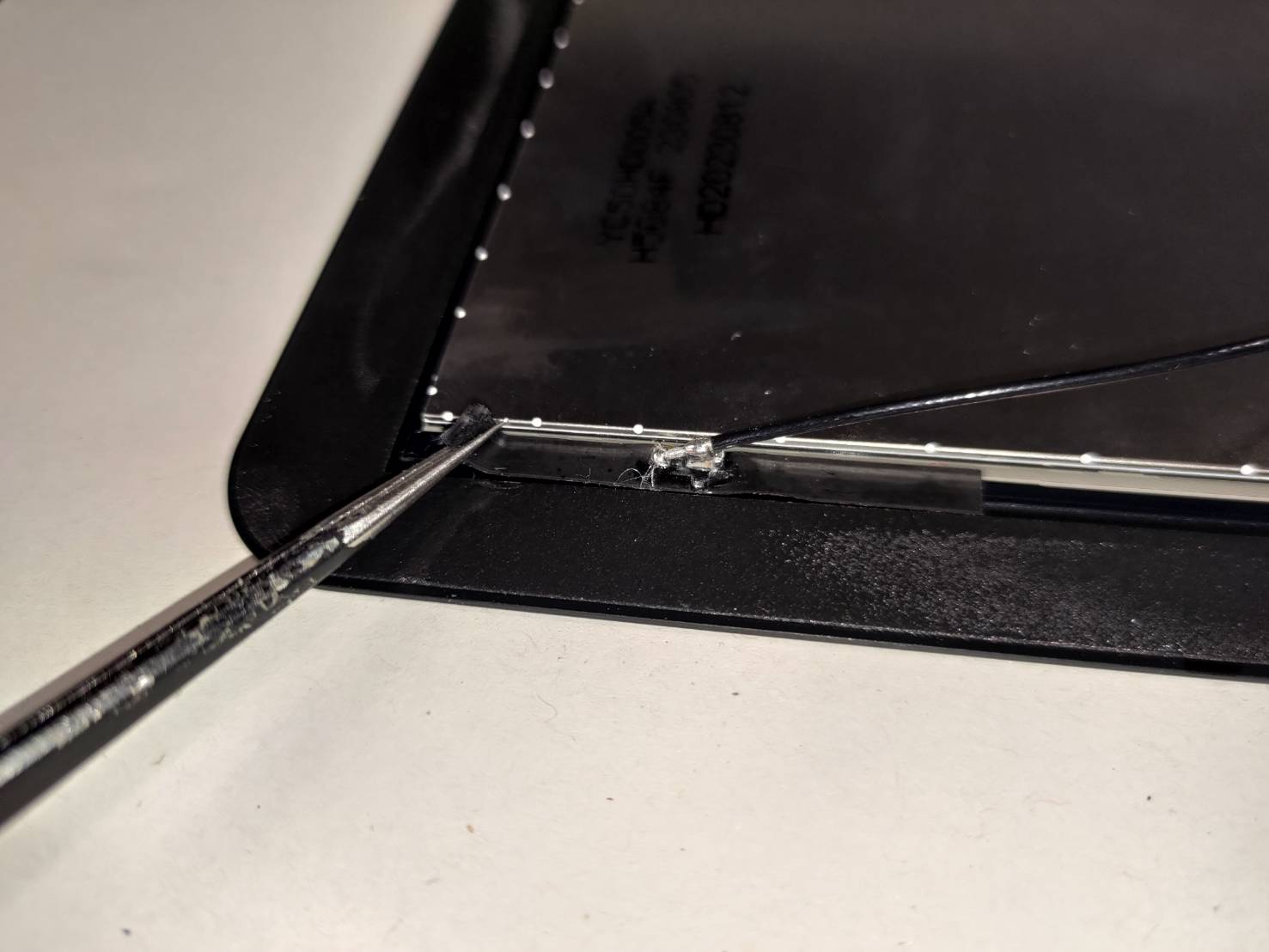

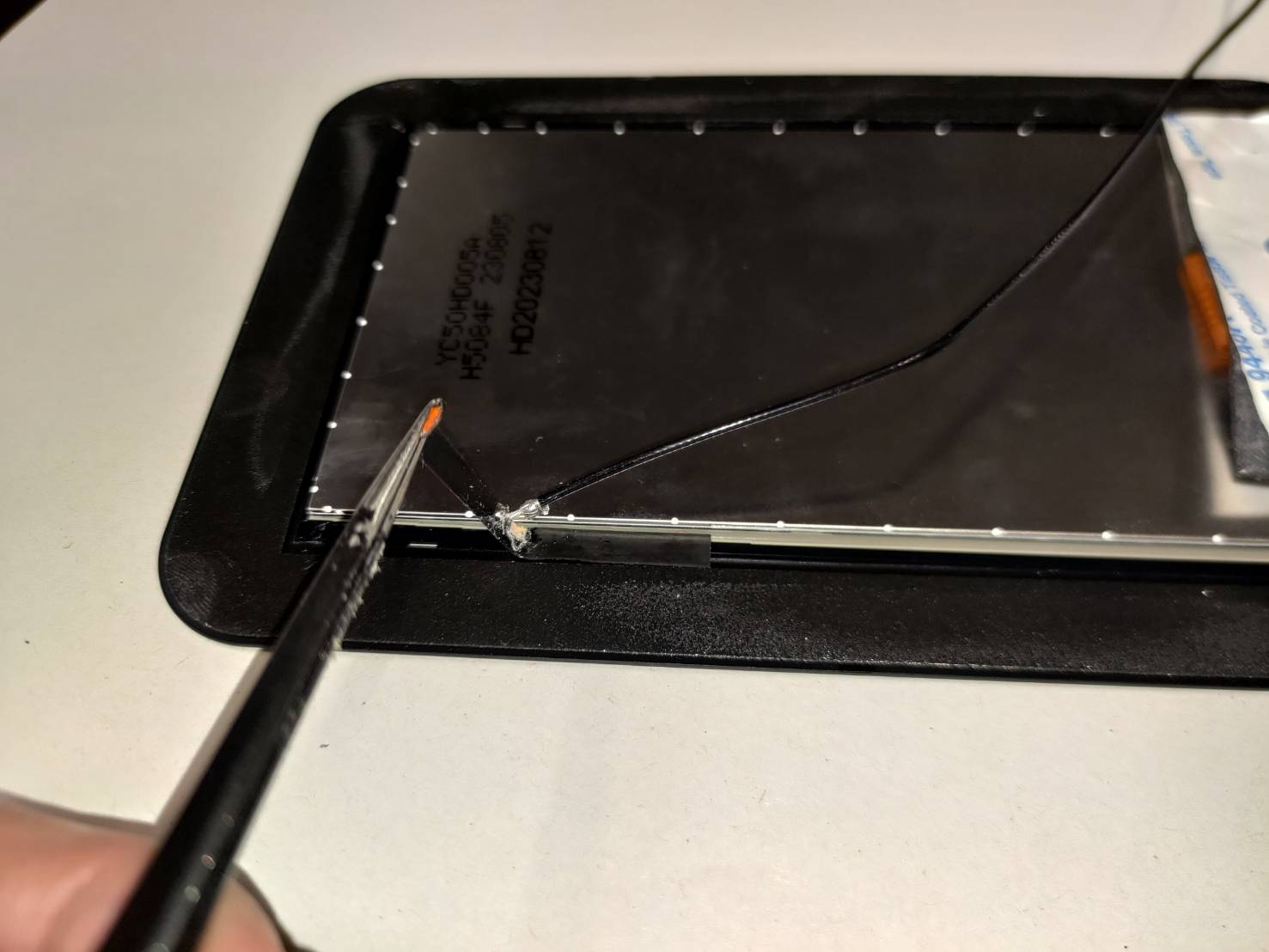

Bruk en pinsett for å fjerne Wi-Fi-antennen sammen med teipen fra den gamle skjermen, og ta vare på den til senere.

Trinn 15

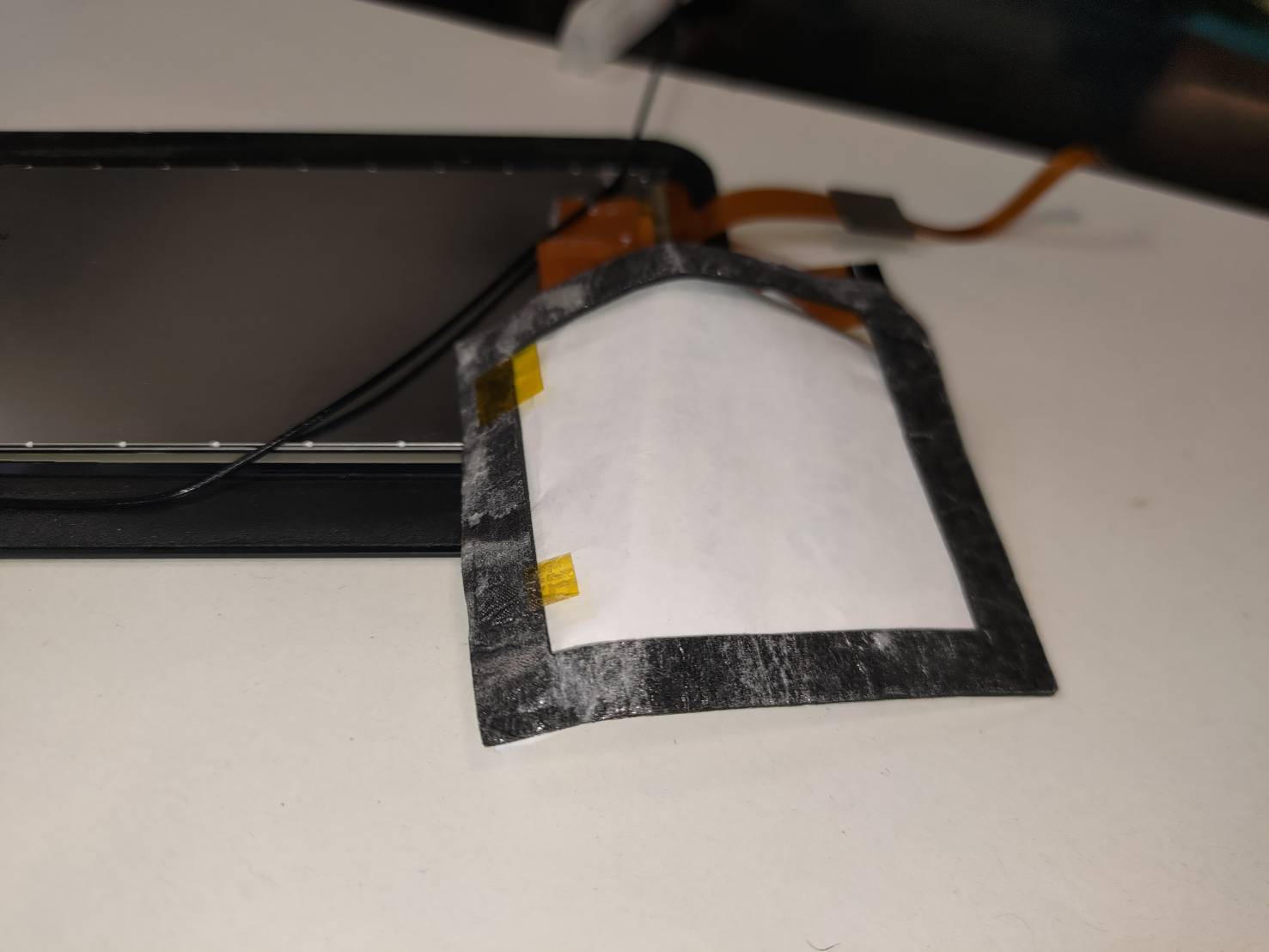

Fjern 3M-skumteipen og ta vare på den til senere
(Hvis den nye skjermen leveres med skumteip, kan du hoppe over dette trinnet.)

Trinn 16

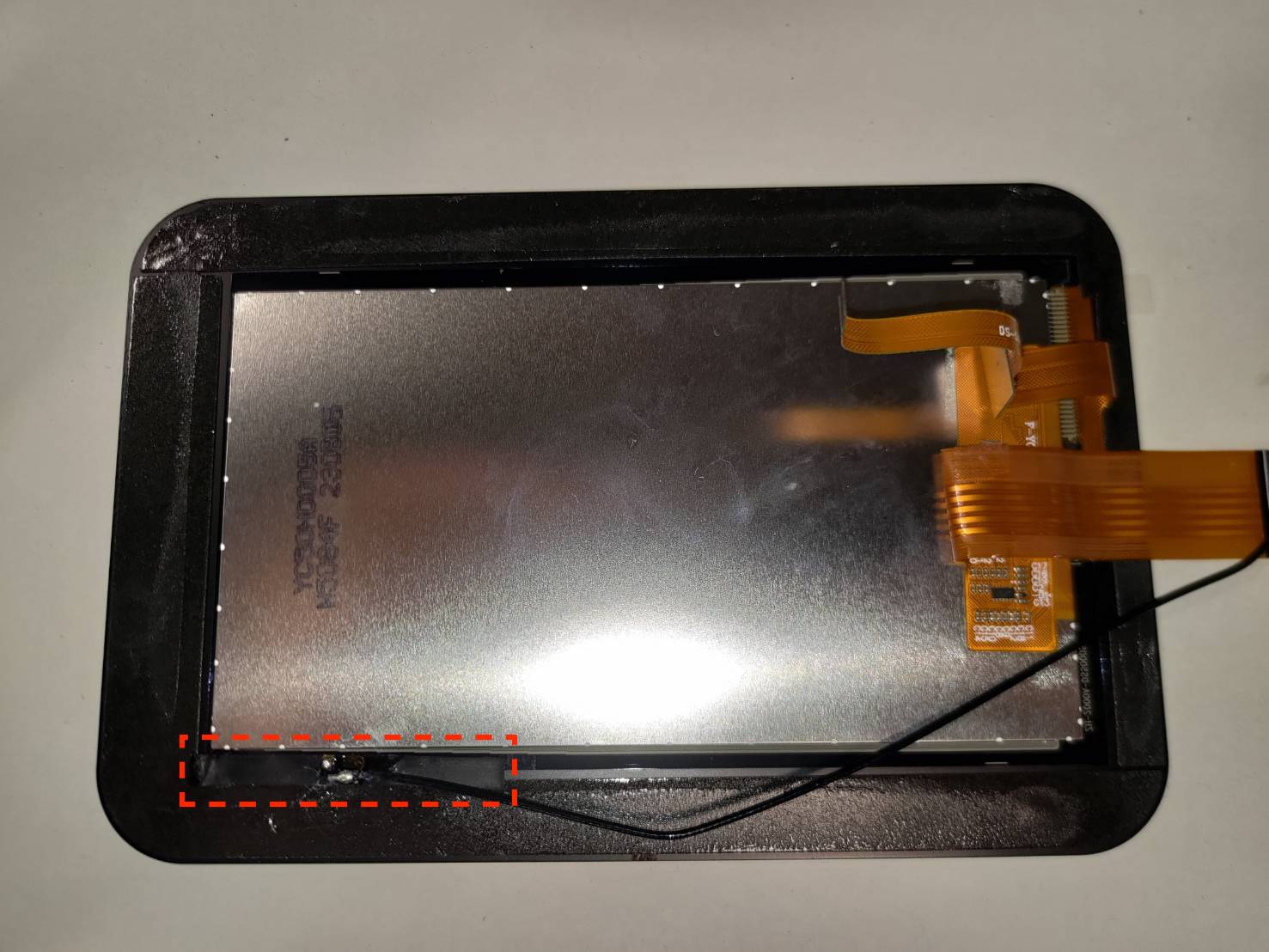

Plasser Wi-Fi-antennen i nedre venstre hjørne av den nye skjermen.

Trinn 17

Fjern beskyttelsesfilmen fra den nye skjermen. Plasser den i rammen.
Retningen er som vist på bildet nedenfor, og kablene må være på venstre side (RK-kortsiden).

Trinn 18

Sett de flate kablene inn i det nye RK-kortet.
Merk at klipsene på kortet må åpnes før kablene kan settes inn.

Trinn 19

Skru fast skruene for å feste det nye RK-kortet.

Trinn 20

Koble til USB-C-kabelen og WiFi-antennen.
Merk at USB-C-kabelen må settes inn i samme retning som vist på bildet tatt i Trinn 10.

Trinn 21

Sett 3M-skumtapen tilbake på plass.

Trinn 22

Sett den øvre rammen tilbake i riktig posisjon.
Merk at de markerte skruehullene må vende mot arbeidsområdet.

Gjenoppretting av rammen:

Trinn 23

Slå på maskinen og test berøringsfunksjonen
(Vær forsiktig så du ikke trykker på "Kontroll")

Hvis skjermen ikke viser noe, koble til de flate kablene på nytt.
Trinn 7 - Trinn 12 >> Løft rammen og fjern RK-kortet.
Trinn 18 - Trinn 22 >> Koble til kabelen på nytt, monter RK-kortet igjen, og slå på maskinen.

Hvis den kan slås på normalt, men berøringsfunksjonen ikke virker, vennligst sjekk retningen på USB-C-kontakten. (Trinn 7 & Trinn 20)

Trinn 24

Skru inn sideskruene.

Trinn 25

Slå av og snu maskinen. Skru inn alle skruene på undersiden.
Vær oppmerksom på at den markerte foten og skruen må plasseres nær USB-portene.

Anbefaling:
Det er best å ikke stramme skruene helt i begynnelsen, da noen skruer kan være feiljustert og vanskelige å få på plass. Det anbefales derfor å stramme alle skruene etter at alle er satt inn.

Trinn 26

Snu maskinen. Beveg modulholderen for å se om den kan flyttes fritt.

Hvis holderen kan beveges uten problemer, er utskiftingen vellykket.

Hvis holderen sitter fast eller ikke kan skyves helt mot viften, gå videre til Trinn 27.

Trinn 27

Prøv å løsne skruen til gummifoten nær USB-portene og forsøk å flytte modulholderen igjen.
