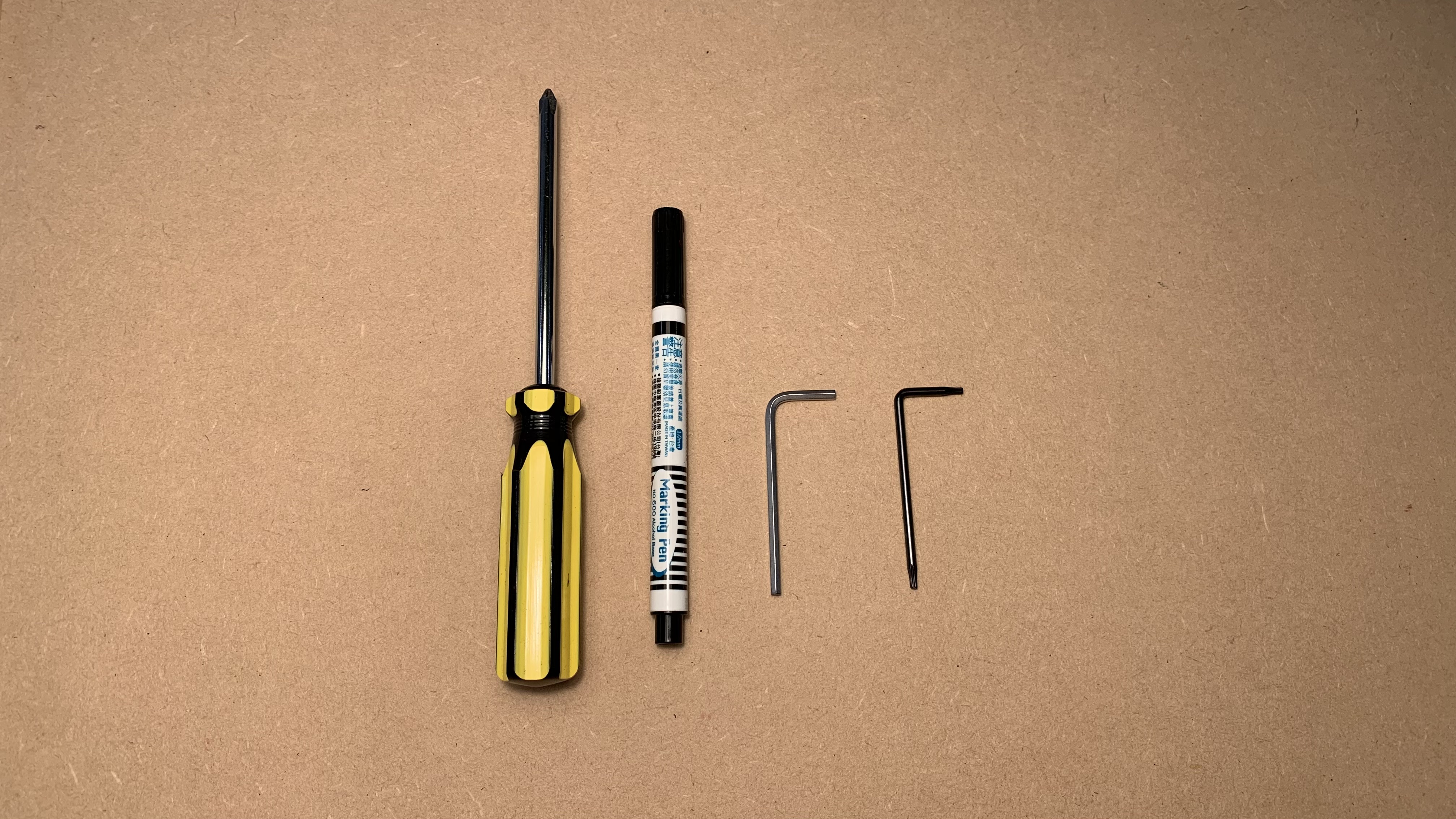

Verktøy
| 1 |
Torx T8 skrutrekker |
| 2 |
3mm unbrakonøkkel |
| 3 |
Stjerneskrutrekker |
| 4 | Merkepenn |
Trinn 0 - Last ned data fra Ador
⚠︎ Hvis maskinen ikke kan starte normalt eller koble seg til datamaskinen, vennligst kontakt kundeservice for å få dataene.
- Oppdater fastvaren til versjon 5.1.17 eller nyere.
- Oppdater Beam Studio til versjon 2.3.1 eller nyere.

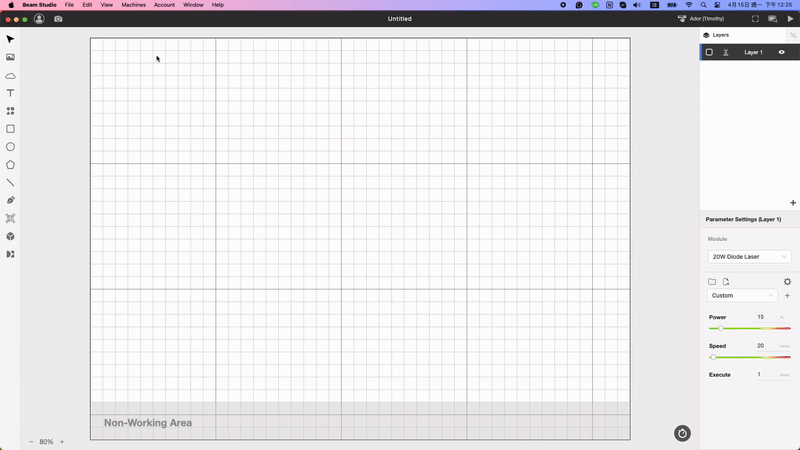

- Velg "Maskin → Maskinens navn → Kamerakalibrering Data → Last ned data."
Filen som lastes ned vil være i .zip format og navngitt etter maskinens navn.
For eksempel, Ador (Timothy).zip.
Trinn 1
Slå av maskinen, koble fra strømledningen og snu maskinen.
Trinn 2
Merk gummifoten og skruen som er nærmest USB-porten.
Hensikten med merkingen er at denne fotens skrue er kortere enn de andre, og den må plasseres i samme posisjon.
Trinn 3
Skru ut disse bunneskruene.
(T8-skrue x 6 stk. og 3mm unbrakonøkkel x 4 stk.)
Trinn 4
Snu maskinen og skru ut sideskruene (T8-skrue x 2 stk.)
Trinn 5
Merk skruehullene på begge sider med pennen.
Hensikten er å minne deg selv på at de merkede sidene skal vende mot arbeidsområdet under montering.
Trinn 6
Skyv modulholderen mot viften til den stopper.
Trinn 7
Løft den øvre rammen med begge hender og plasser den på tappene.
(Pass på at ledningene ikke kommer i klem mellom rammene.)
Eksempel på ramme plassert på tappene:
Eksempel på løftevideo (Videoen er tatt inne i maskinen):
Trinn 8
Brett 3M-skumteipen mot skjermen.
Trinn 9
Merk USB-C-kabelen.
Grunnen er at USB-C må kobles til i riktig retning, så den opprinnelige retningen vil være kjent ved å merke den under montering. (Den merkede siden skal vende mot arbeidsområdet.)
Trinn 10
Ta et bilde for å dokumentere alle kablenes opprinnelige posisjoner.
Hensikten er å huske kablenes posisjoner for å kunne koble dem riktig til igjen.
Trinn 11
Koble fra flatkablene, USB-C og WiFi-antennen.
Merk at flatkablene har låseklips. Åpne klipsene for å fjerne flatkablene.
Plassering av USB-C og WiFi-antenne:
Alt fjernet:
Trinn 12
Skru ut disse stjerneskruene for å fjerne RK-kortet.
Trinn 13
Sett inn flatkablene i det nye RK-kortet.
Merk at klipsene på kortet må åpnes før kablene kan settes inn.
Trinn 14
Skru tilbake skruene for å feste det nye RK-kortet.
Trinn 15
Koble til USB-C og WiFi-antennen.
Merk at USB-C må være i samme retning som vist på bildet tatt i Trinn 10.
Trinn 16
Sett 3M-skumteipen tilbake på plass.
Trinn 17
Sett den øvre rammen tilbake på plass.
Merk at de markerte skruehullene må vende mot arbeidsområdet.
Gjenoppretting av rammen:
Trinn 18
Slå på maskinen og test berøringsfunksjonen.
(Vær forsiktig så du ikke trykker på "Kontroll")
|
Trinn 19
Skru inn sideskruene.
Trinn 20
Slå av og snu maskinen. Skru inn alle skruene på undersiden.
Merk at den markerte foten og skruen må plasseres nær USB-portene.
Anbefaling:
Det er best å ikke stramme skruene helt i begynnelsen, da noen skruer kan være feiljustert og vanskelige å sette inn. Det anbefales derfor å stramme alle skruene etter at alle er satt på plass.
Trinn 21
Snu maskinen. Beveg modulholderen for å sjekke om den kan beveges fritt.
|
|
Trinn 22
Prøv å løsne skruen på gummifoten nær USB-portene og forsøk å flytte modulholderen igjen.
Trinn 23 - Start maskinen og last opp dataene

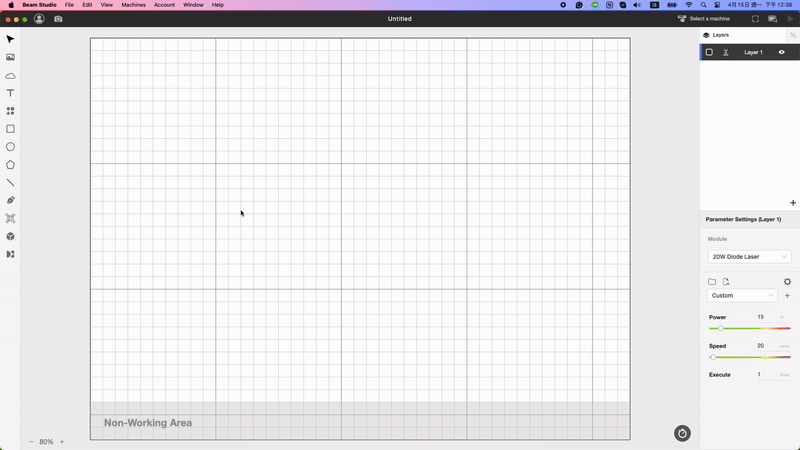

Kjør Beam Studio versjon 2.3.1 eller nyere og velg "Maskin → Maskinens navn → Kamerakalibrering Data → Last opp data → Velg filen lastet ned i Trinn 0."
Trinn 24 - Kalibrer kameraet
Vennligst kalibrer kameraet igjen for å få riktig forhåndsvisning.
#END
