Ador - Utskifting av dørdeksel

Verktøy

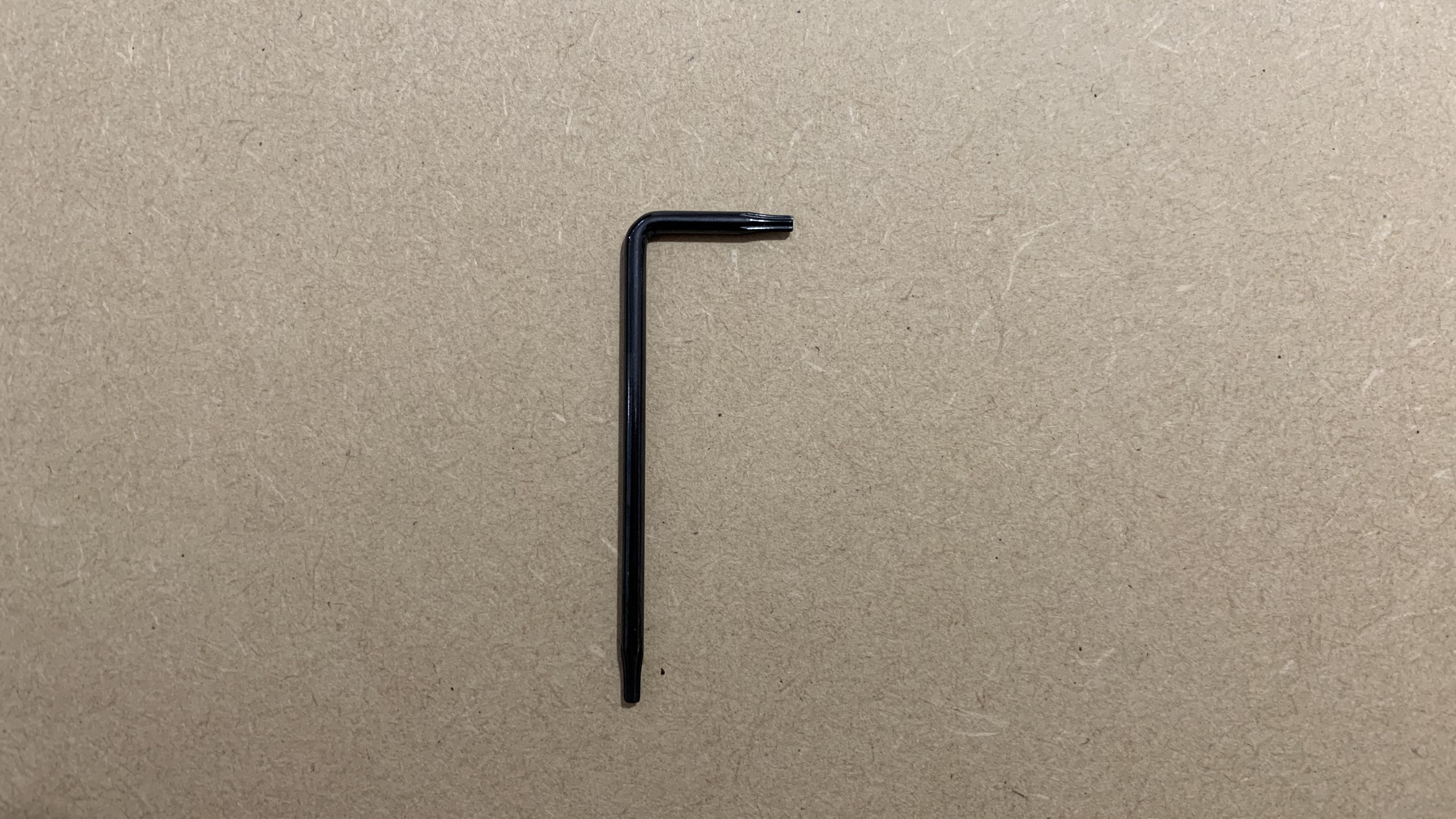

1. Torx T8-skrutrekker

Trinn 1

Slå av maskinen og koble fra strømledningen.

Trinn 2

Bruk en T8-skrutrekker for å fjerne de 8 skruene på baksiden av chassiset for å løsne metallplaten og dørdekselet (metallplaten og dørdekselet er koblet sammen)

Trinn 3

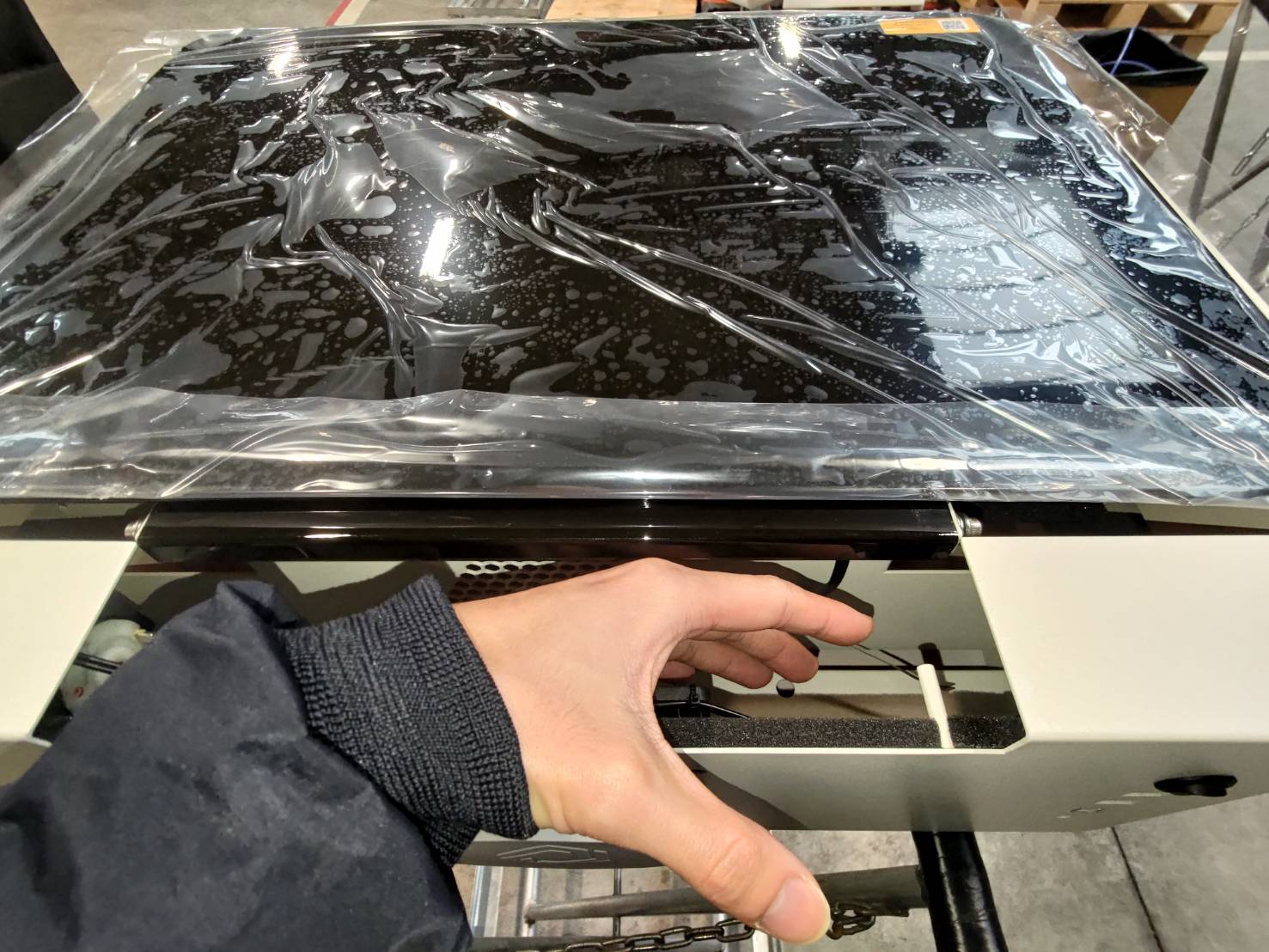

Skyv først metallplaten og dørdekselet litt fremover eller bakover for å skape plass til hånden, som vist i videoen.

Trinn 4

Koble fra motorkabelen som vist på bildet.
(Hensikten er å gjøre det enklere å fjerne kamerakabelen)

Trinn 5

Fjern kamerakabelen ved først å åpne låseklemmen og deretter trekke ut kabelen.

Låseklemme lukket

Låseklemme åpnet

Kamerakabelen trukket ut

Trinn 6

Dørdekselet og metallplaten kan nå fjernes fullstendig.

Trinn 7

Plasser det nye dørdekselet på maskinen, og la det være nok plass til at hånden din kan nå inn i maskinen.

Trinn 8

Sett kamerakabelen tilbake i kortet og sørg for å lukke låseklemmen.
Merk at metallsiden av kabelen må vende mot hovedkortet eller mot deg.

Metallsiden av kabelen

Metallsiden må vende mot kortet eller mot deg

Sett inn kabelen

Lukk låseklemmen

Trinn 9

Koble til motorkabelen.

Trinn 10

Skyv dørdekselet og metallplaten mot viften til de er helt inne, og skru deretter inn de 8 skruene.

Trinn 11

Hvis trinnene ovenfor er fullført, indikerer det at utskiftingen er vellykket gjennomført.

Ettersom kameraet har blitt endret under prosessen, må du utføre en kamerakalibrering før du bruker maskinen igjen.
Se følgende side for mer informasjon: Kamerakalibrering
