Før start

Trinn 1 - Oppdatert til den nyeste versjonen av Beam Studio og Ador Firmware

Last ned den nyeste versjonen av Beam Studio og Ador Firmware fra det offisielle FLUX-nettstedet > "Support"> "Downloads."
Oppdater fastvaren ved å følge "Firmware Update" veiledningen i Ador Help Center.

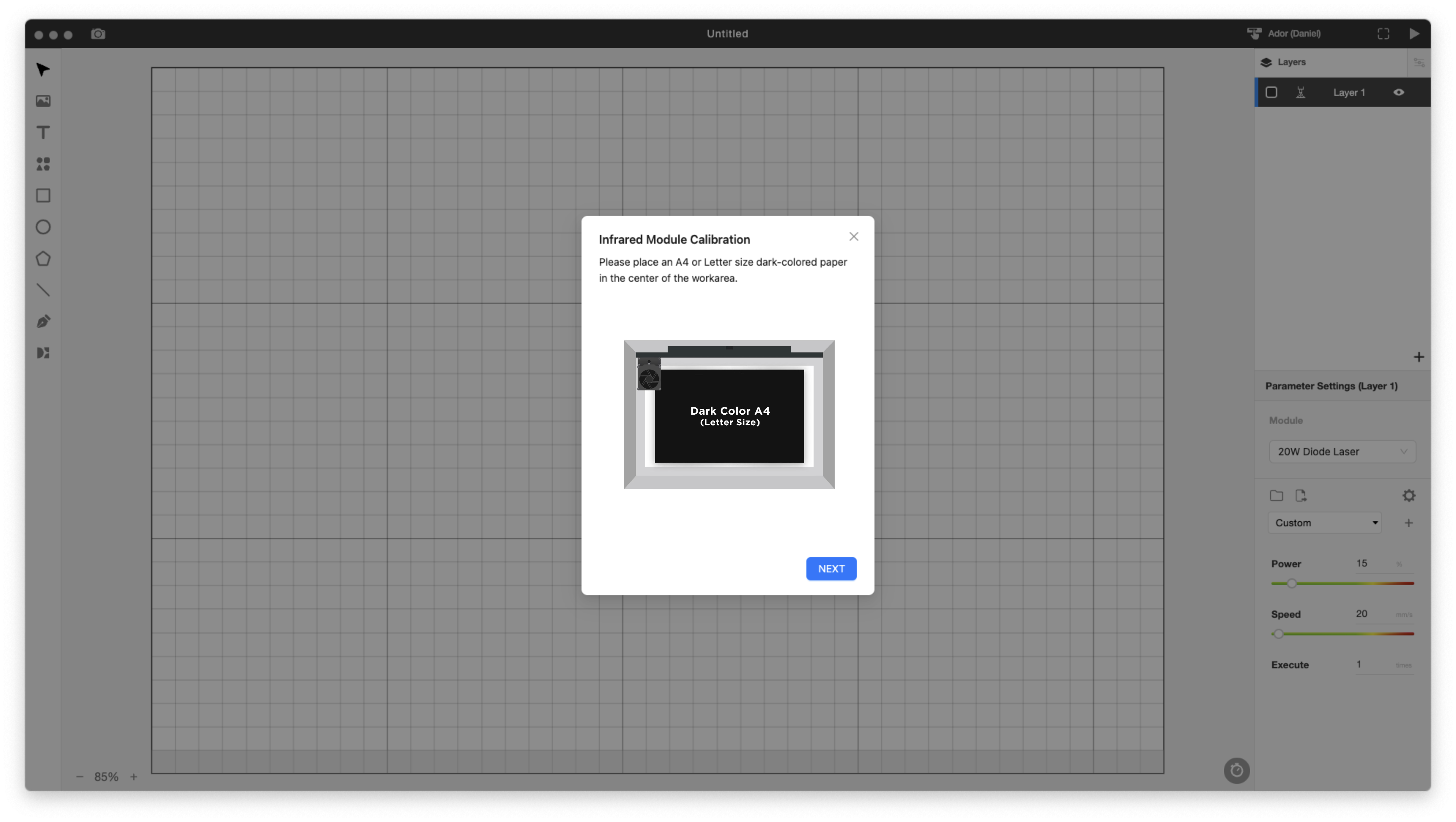

Trinn 2 - Start den nyeste versjonen av Beam Studio på datamaskinen din.

Klikk på "Machine" øverst til venstre, velg maskinnavnet og klikk på "Calibrate Infrared Module" for å starte.
*Merk: Forsikre deg om at du har gjort Camera Calibration før du starter "Calibrate Infrared Module."
截圖 2023-11-29 下午3.54.24.png

Kalibrering av infrarød modul

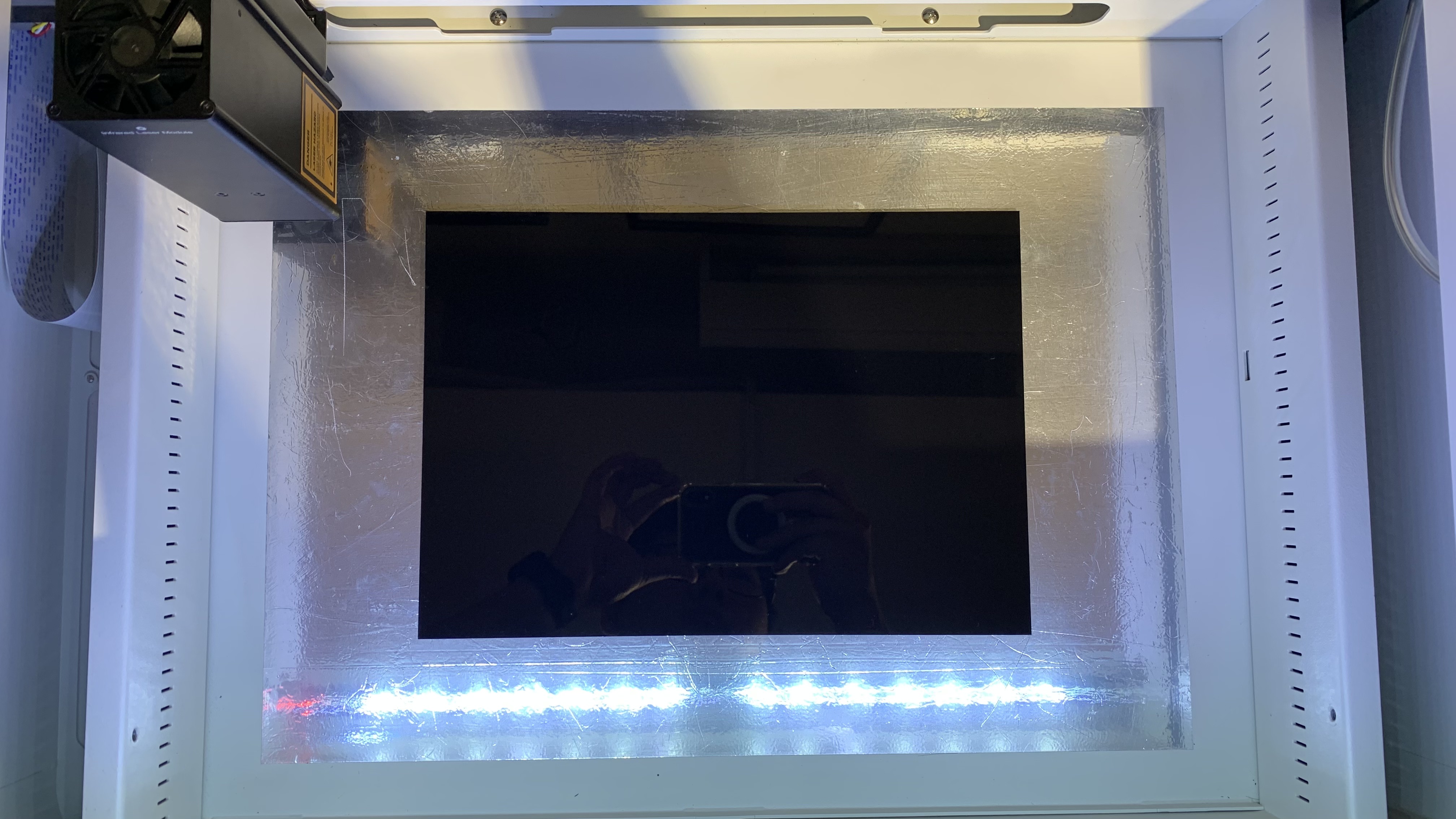

Trinn 1 - Plasser et A4 svart papir eller svart akryl i midten av arbeidsområdet.

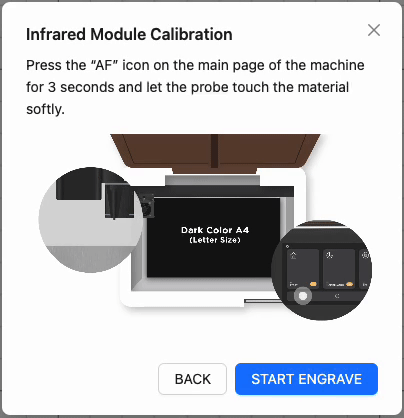

Trinn 2 - Start fokusering

Klikk på fokusknappen på venstre side av maskinen to ganger eller trykk lenge på "AF"-knappen på maskinpanelet. Fokuseringen er fullført når den infrarøde modulen berører materialet og beveger seg oppover.
ezgif.com-video-to-gif (6).gif

Trinn 3 - Lukk døren

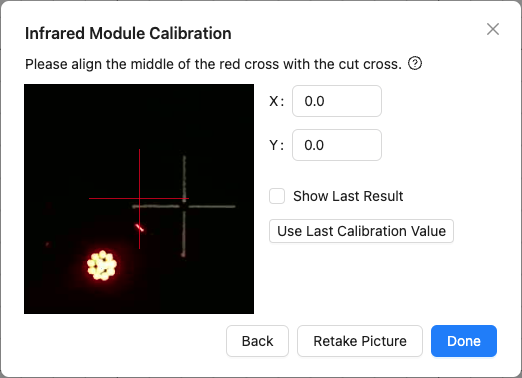

Trinn 4 - Start kalibrering

Klikk på "START TEGNING" for å begynne. Etter tegningen, hold døren lukket og følg instruksjonene i Beam Studio. Juster X/Y-verdien for å plassere midten av det røde korset nøyaktig over det utskrevne korset.

截圖 2023-11-29 下午4.08.33.png

⚠️ Hvis du ikke kan se det utskrevne korset, avslutt kalibreringsprosessen og øk eksponeringsverdien i kameraforhåndsvisningsmodus først.

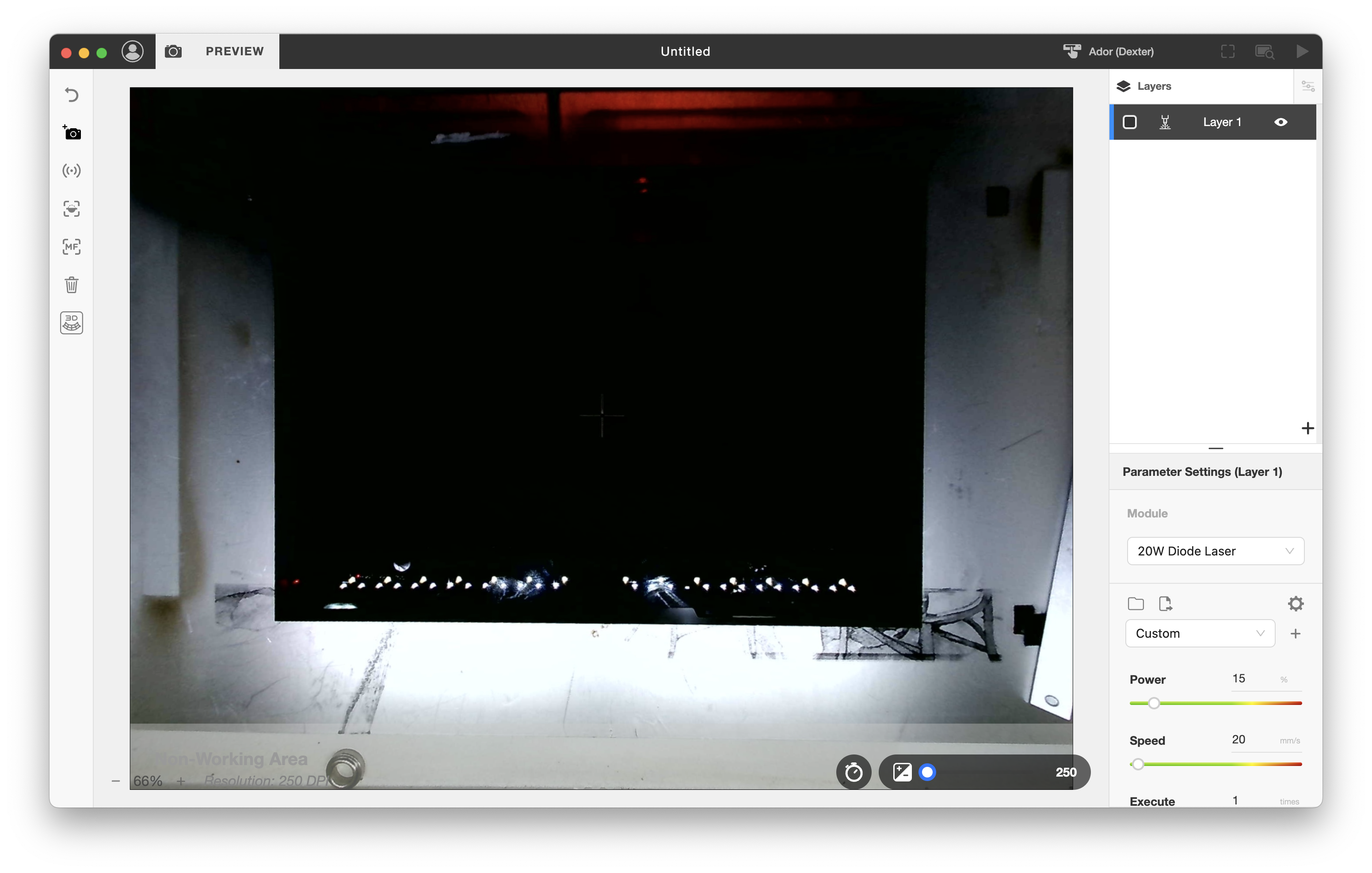

Eksponeringsverdi 250

Screenshot 2024-07-02 at 10.32.42 AM.png

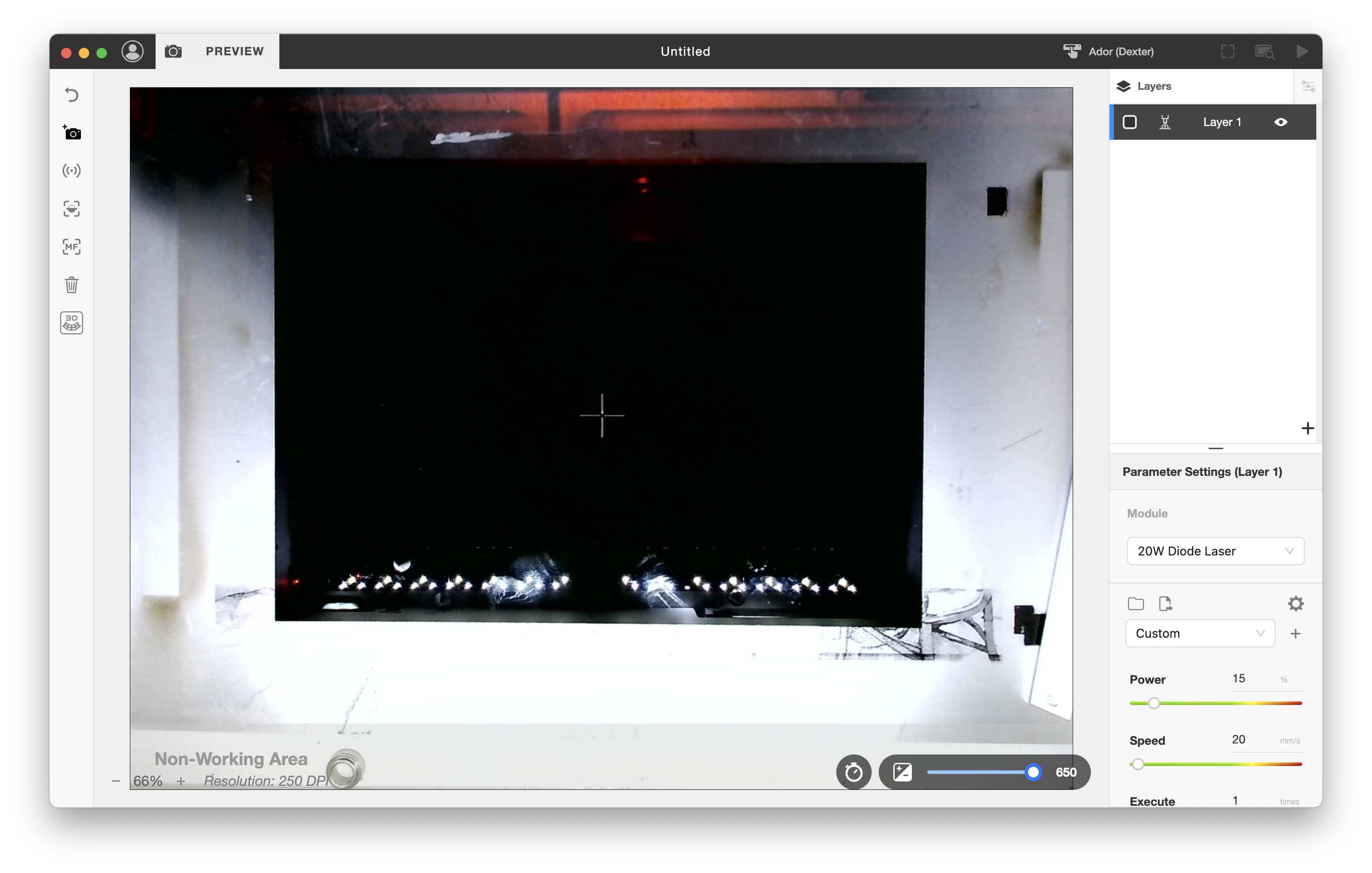

Eksponeringsverdi 650

Screenshot 2024-07-02 at 10.32.51 AM.png

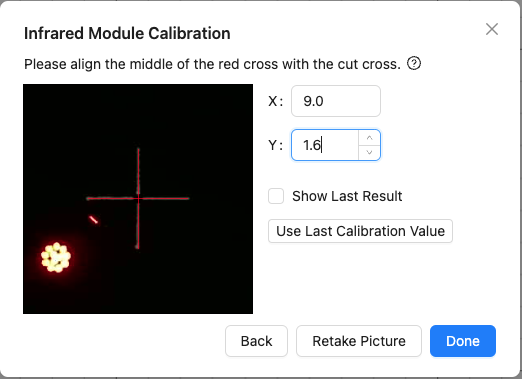

Trinn 5 - Fullfør kalibrering

Etter å ha bekreftet justeringen, vennligst klikk på "Ferdig" i nedre høyre hjørne for å fullføre kalibreringen av infrarød lasermodul.

截圖 2023-11-29 下午4.07.39.png
