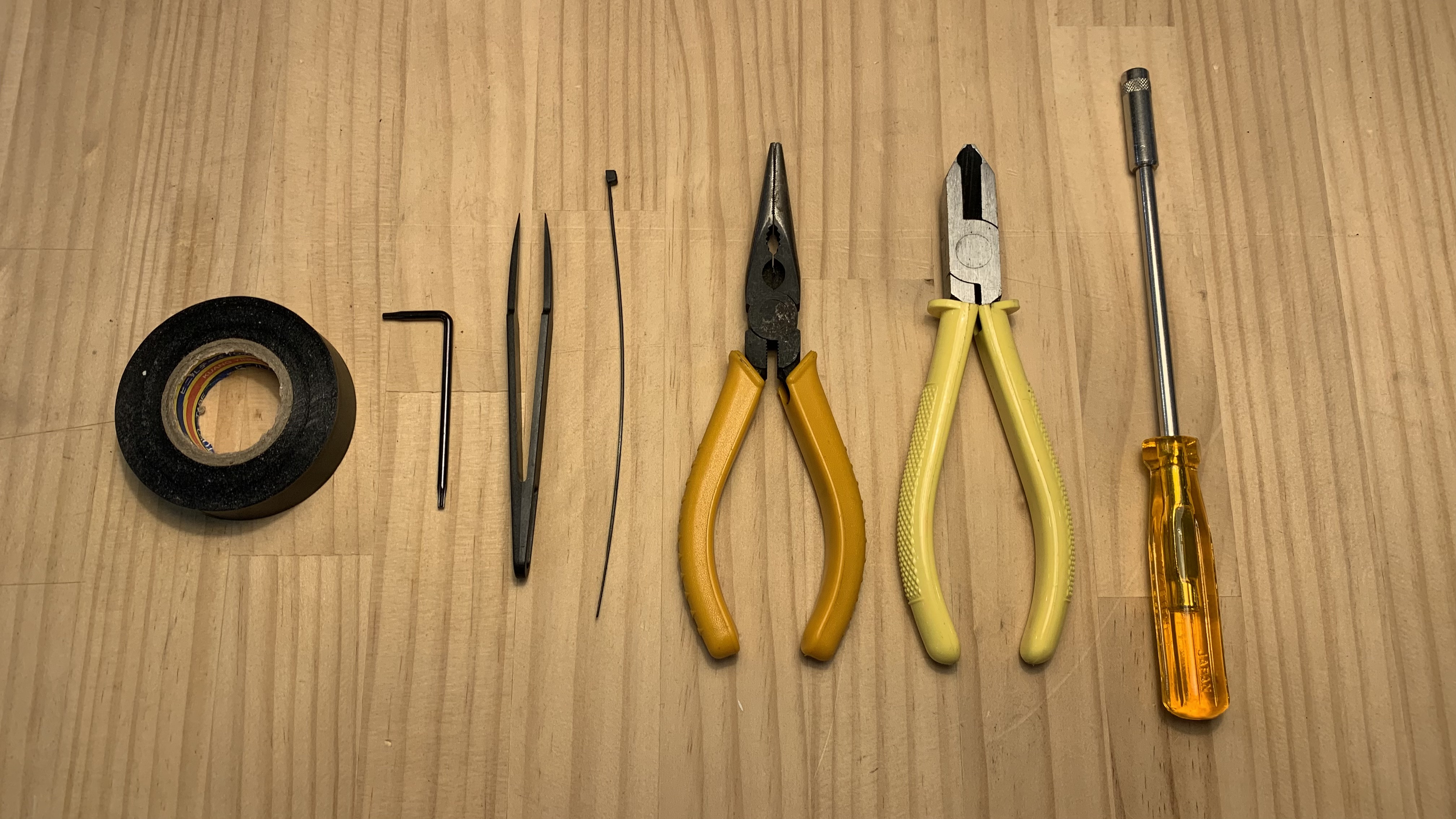

Verktøy:
- Torx T8-skrutrekker
- 5,5 mm pipenøkkel
- Avbitertang eller sidekutter
- Spisstang
- Buntebånd eller tape
- Pinsett
Trinn 1
Slå av maskinen og koble fra strømledningen.
Trinn 2
Skru ut disse skruene på platen. T8-skrue x 8 stk. (Platen og dørdekselet er koblet sammen.)
Trinn 3
Flytt platen og dørdekselet litt fremover.
Stinn 4
Fjern motorkabelen. Det vil være lettere å fjerne kamerakabelen etter at denne kabelen er fjernet.
Trinn 5
Fjern kamerakabelen.
Merk at det er en klemme som låser kabelen. Åpne klemmen for å fjerne kamerakabelen.
(En pinsett kan være nyttig i dette trinnet)
Klemme låst:
Klemme åpnet:
Trekk ut kabelen:
Trinn 6
Fjern platen og dørdekselet.
Trinn 7

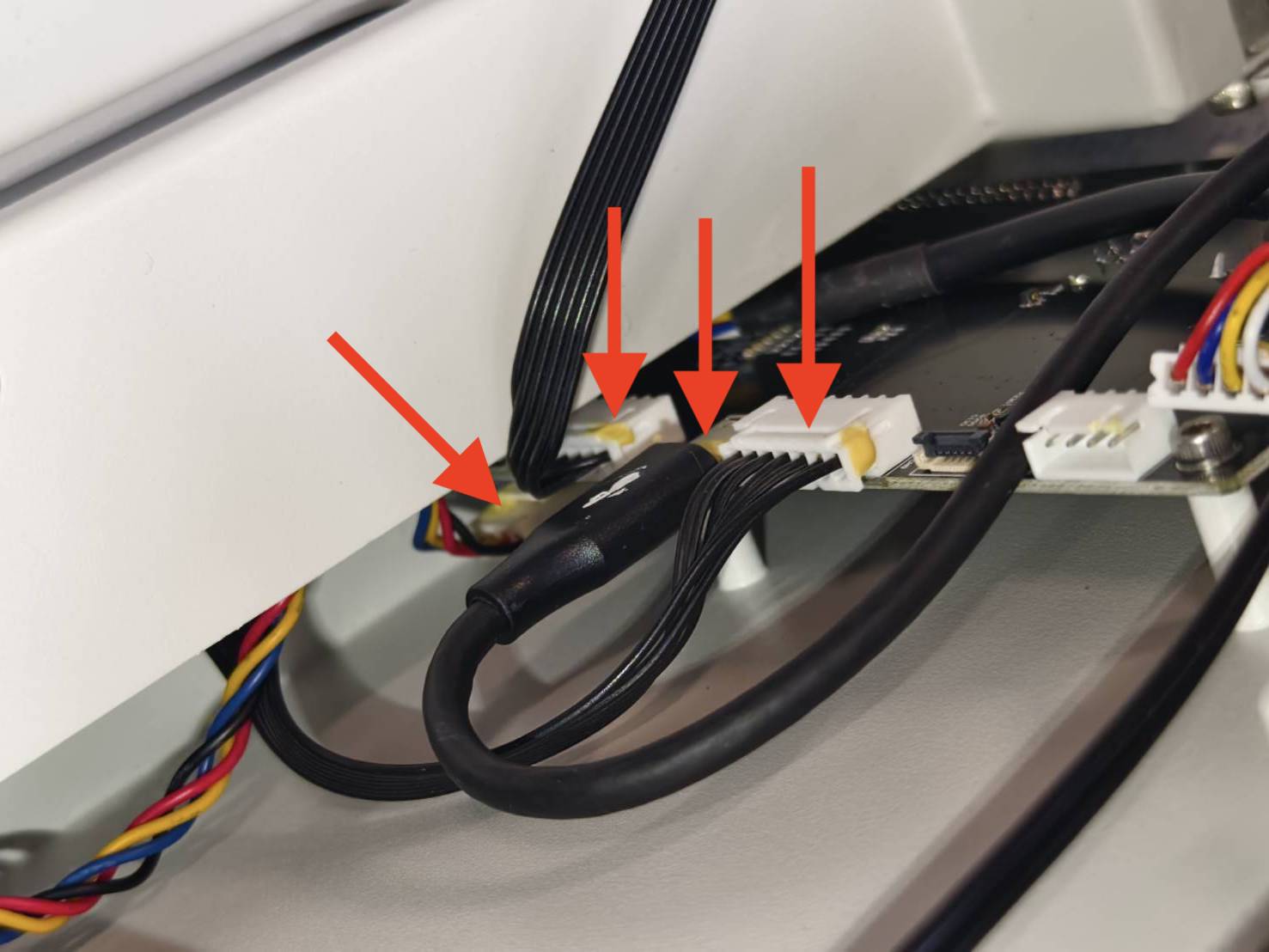

Fjern de fire andre kablene og la 2-pinnskabelen nederst forbli tilkoblet.
(En pinsett kan være nyttig i dette trinnet)
Trinn 8

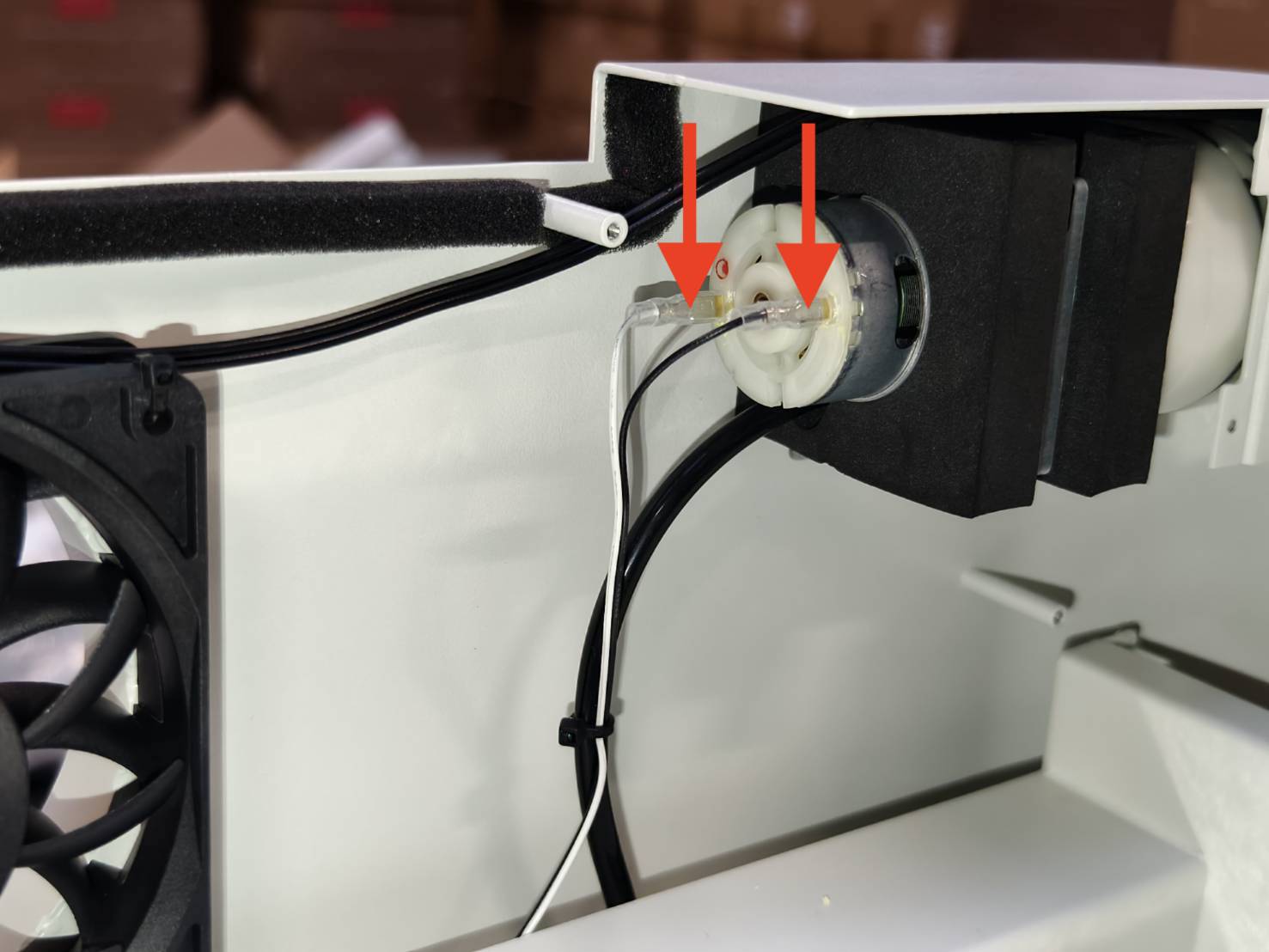

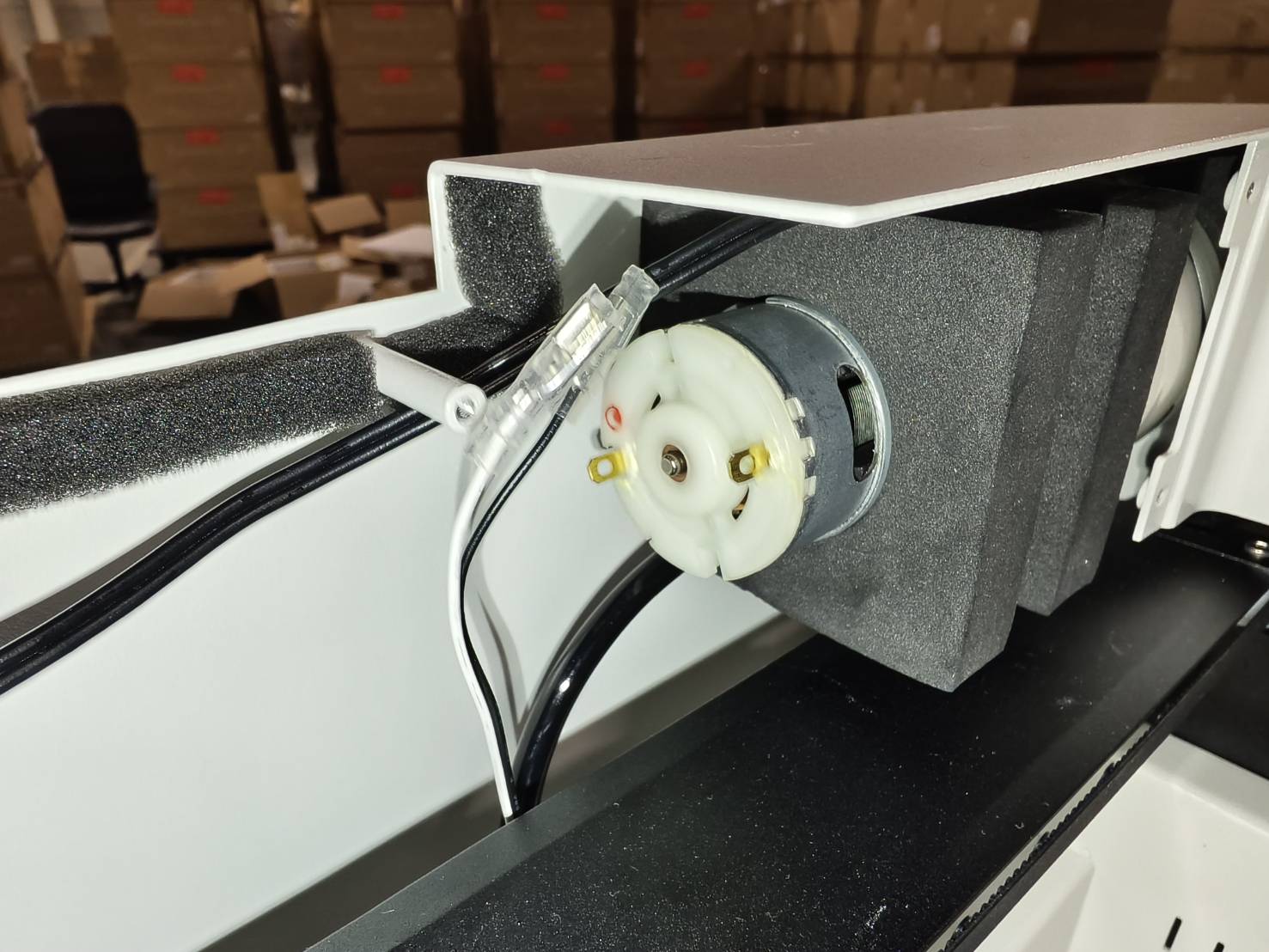

Koble fra ledningene som er koblet til luftpumpen.
⚠︎ Merk:
Etter å ha koblet fra ledningene,
- hvis du kun skal bytte luftpumpen eller både luftpumpen og kabelen, fortsett til Trinn 9.
- Hvis du kun skal bytte pumpekabelen, gå til Trinn 19.
Trinn 9
(Fortsett kun med dette trinnet når du bytter luftpumpe.)

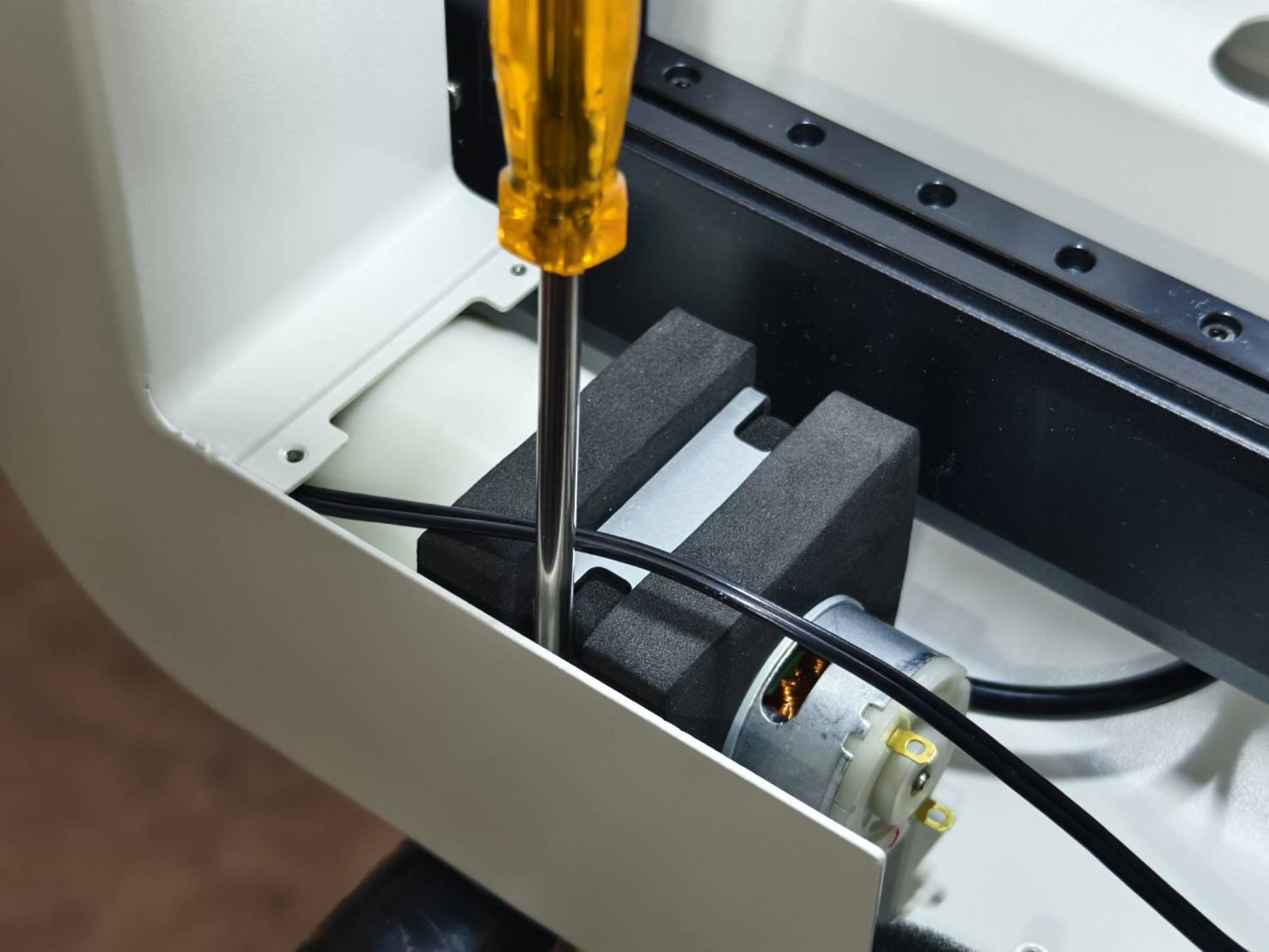

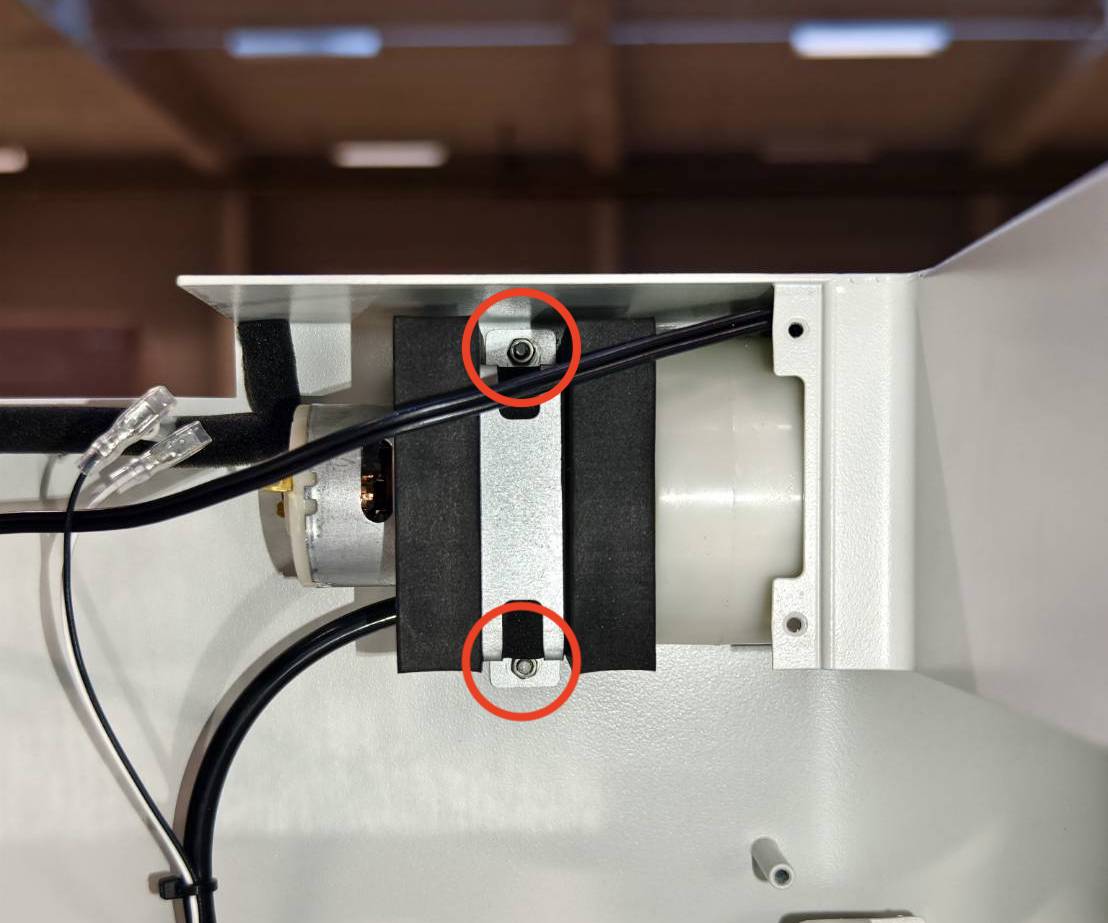

Fjern mutrene med en 5,5 mm pipenøkkel. Oppbevar mutrene på et sikkert sted, og ikke legg dem i maskinen, da maskinen vil bli satt i oppreist stilling i de neste trinnene.
Trinn 10

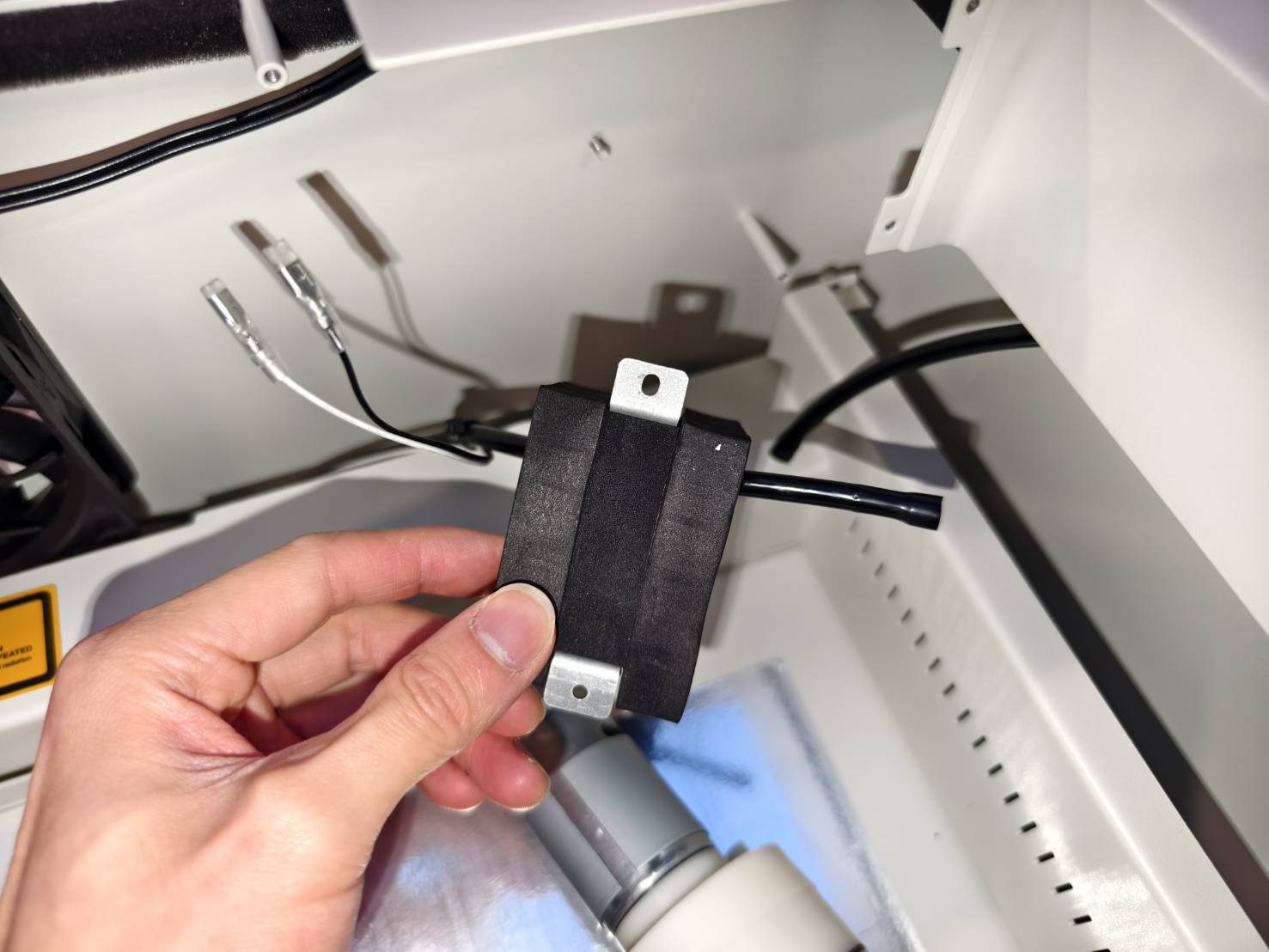

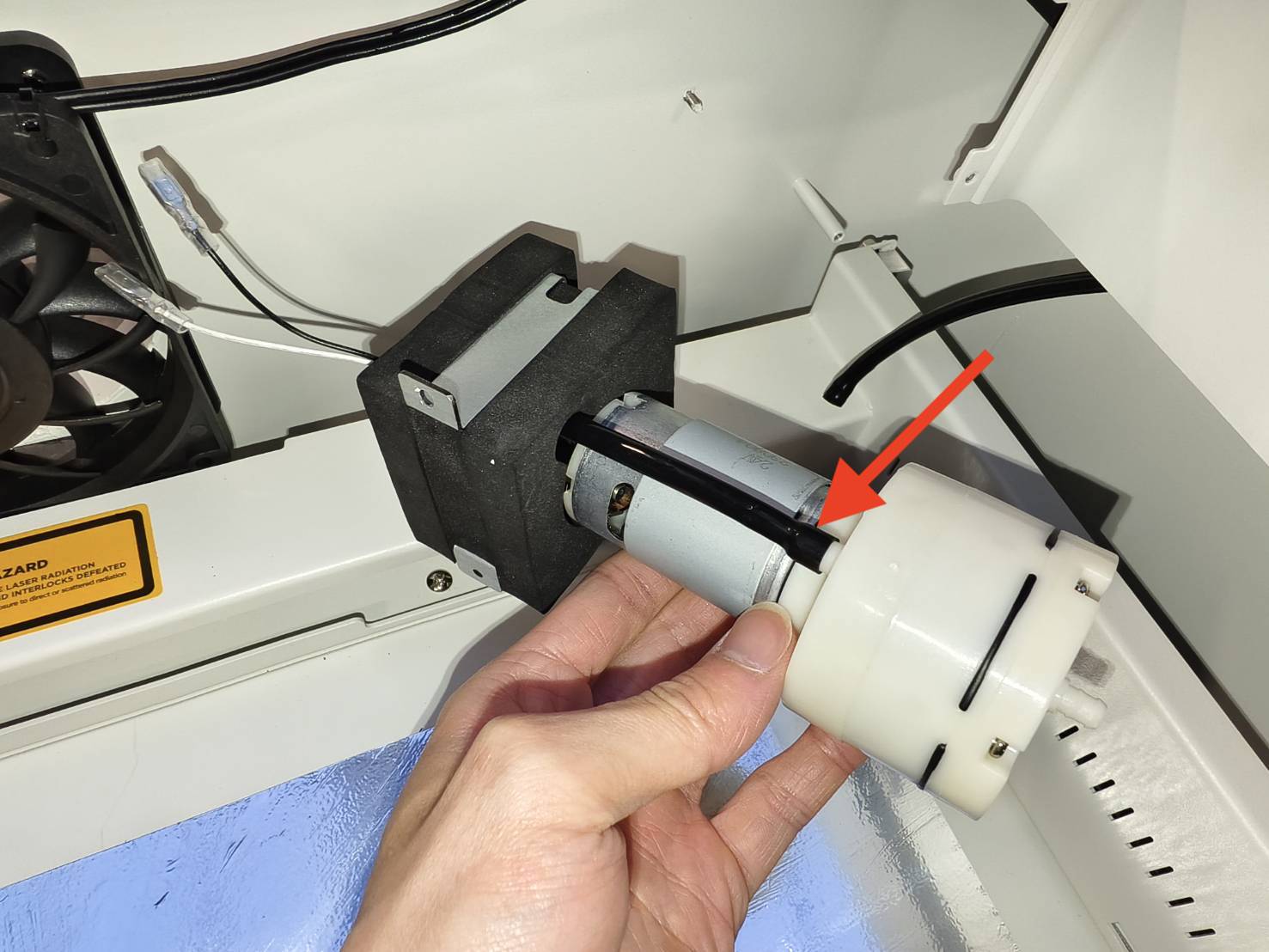

Luftpumpen kan nå demonteres med luftslangene fortsatt tilkoblet.
Trinn 11

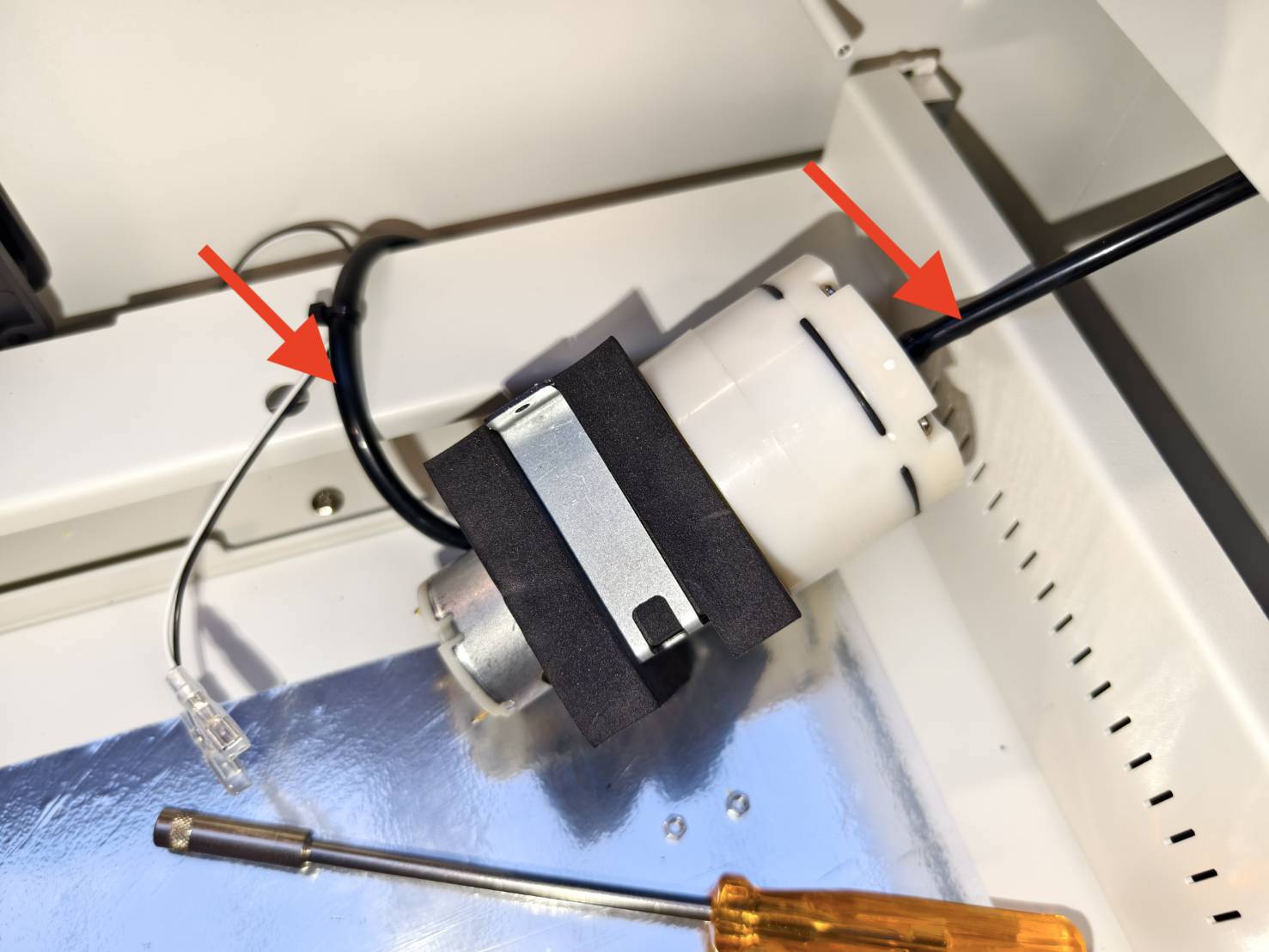

Koble fra disse luftslangene ved å trekke dem av luftpumpen.
Trinn 12

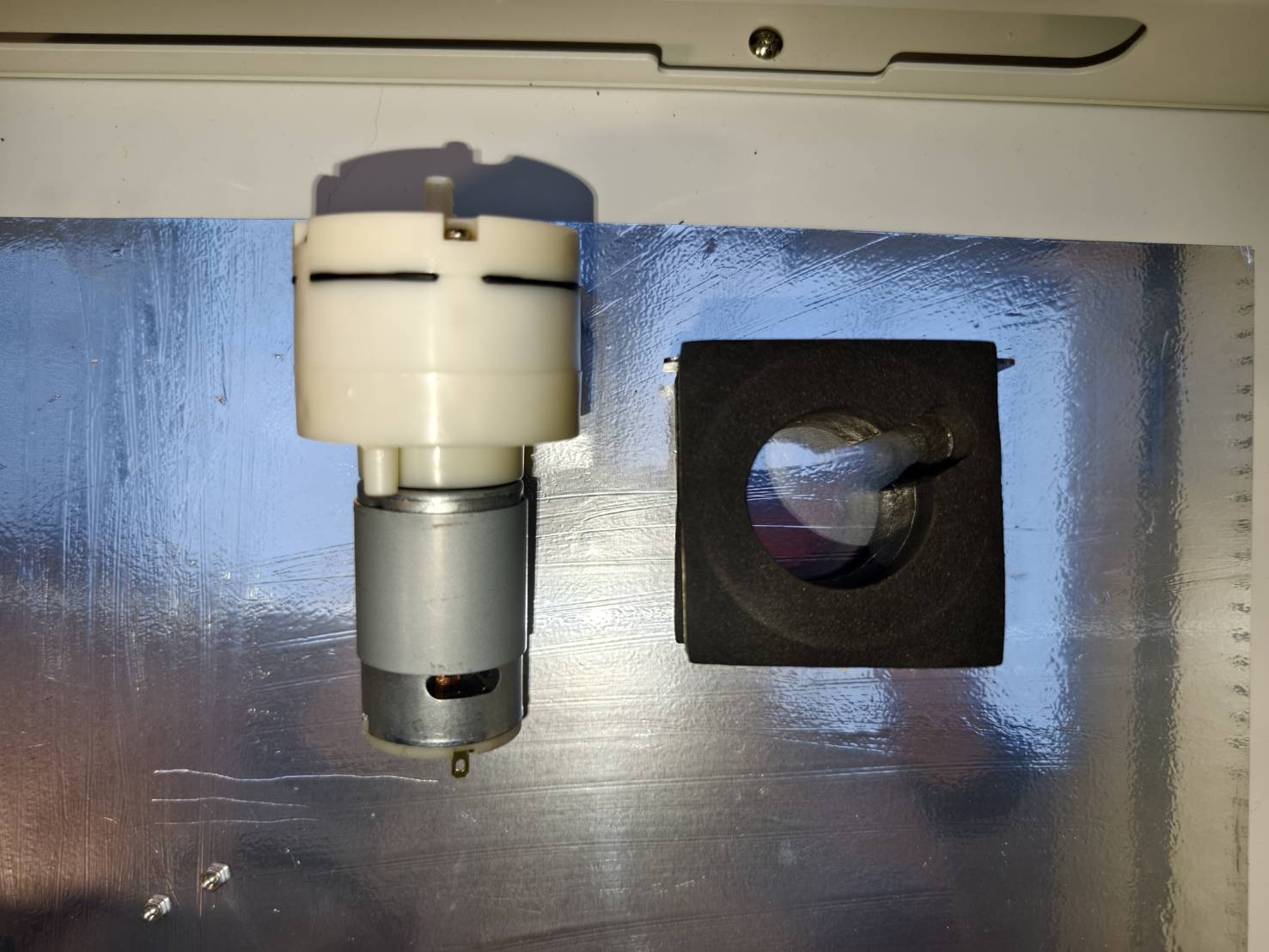

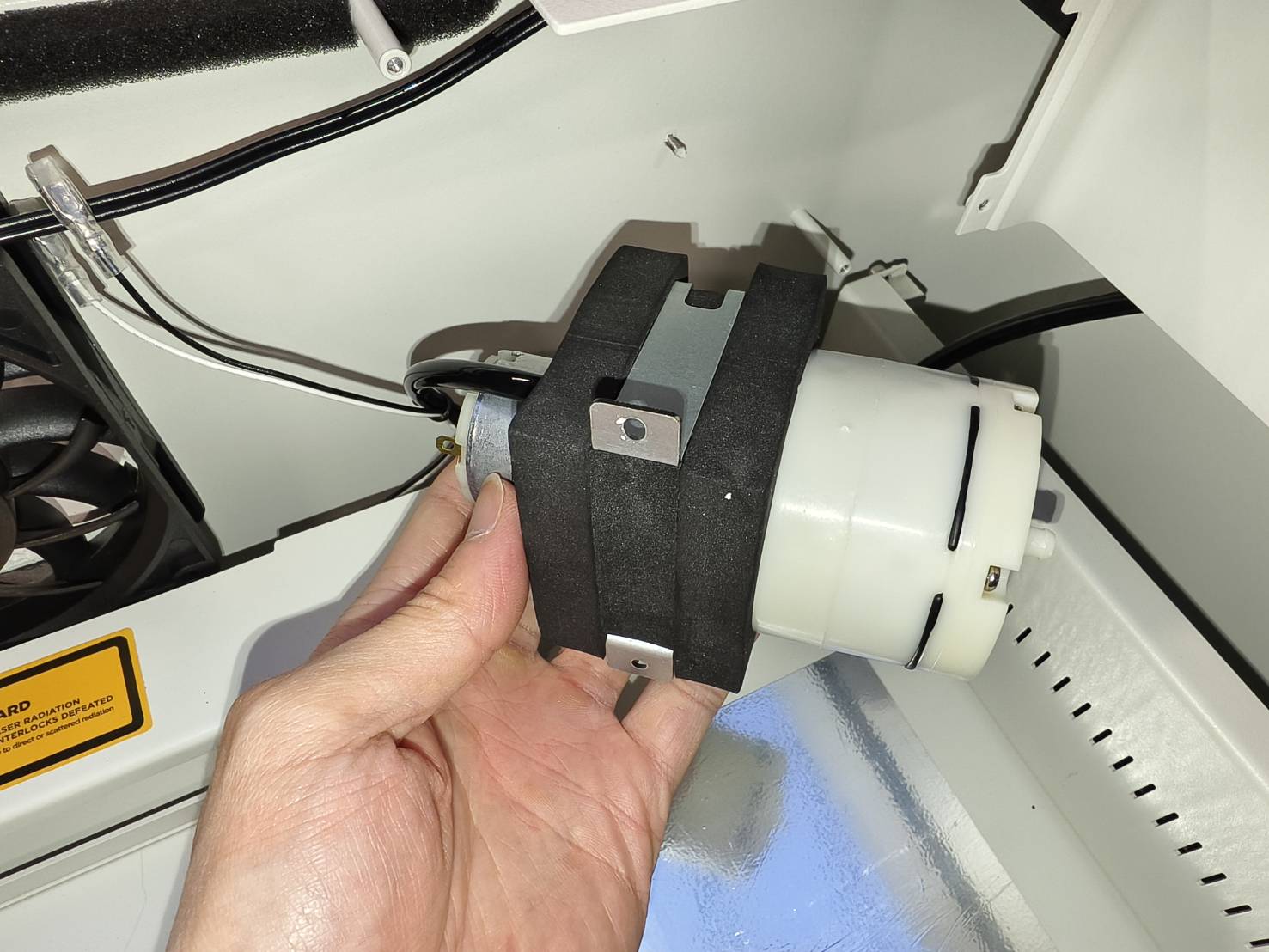

Løsne luftpumpen fra skummet og metallbraketten.
Luftpumpen vil da være fullstendig fjernet fra maskinen.
Trinn 13

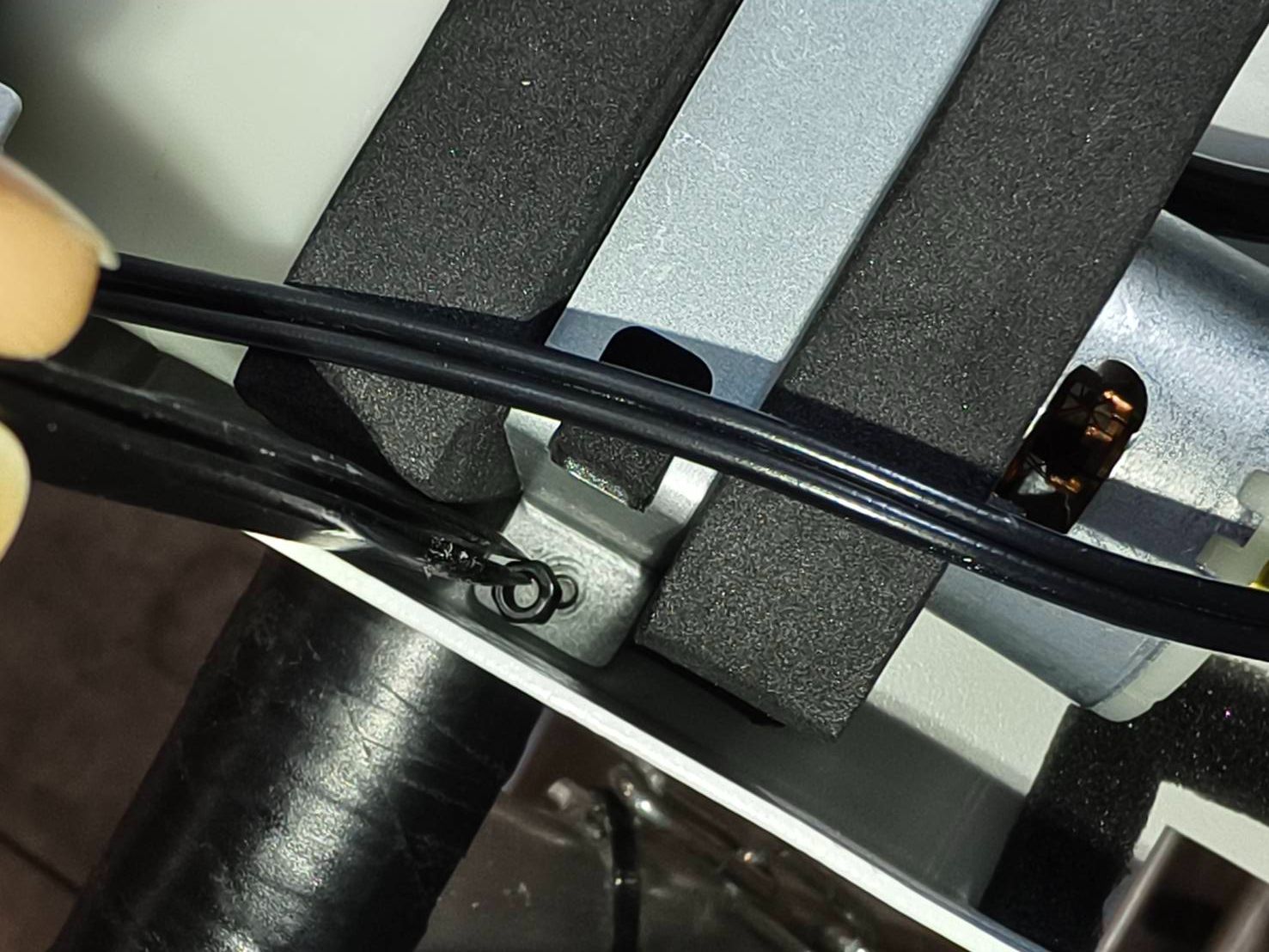

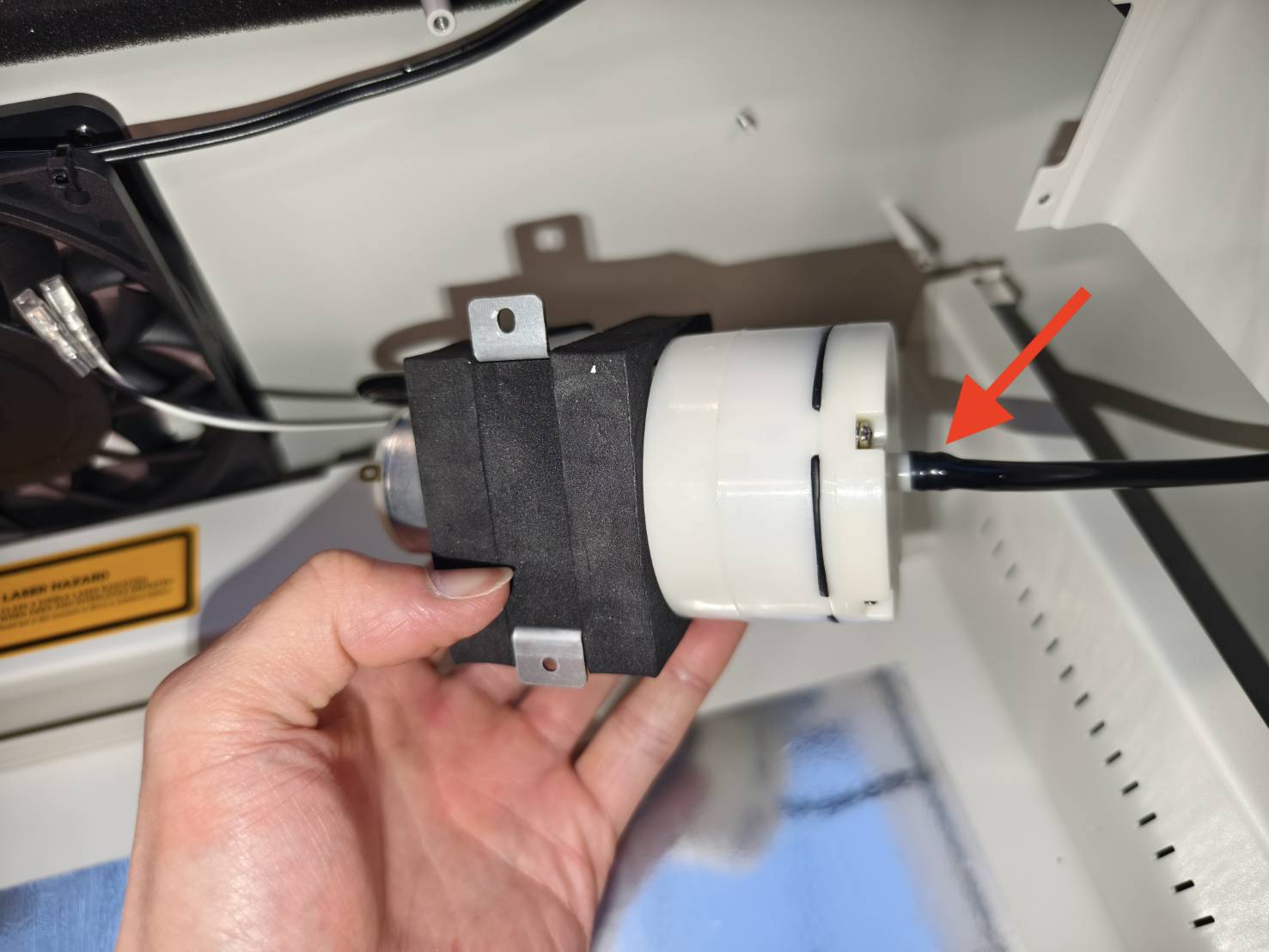

Fest luftslangen til den nye luftpumpen. Luftslangen nederst må først føres gjennom skummet og deretter festes til luftpumpen.
Trinn 14

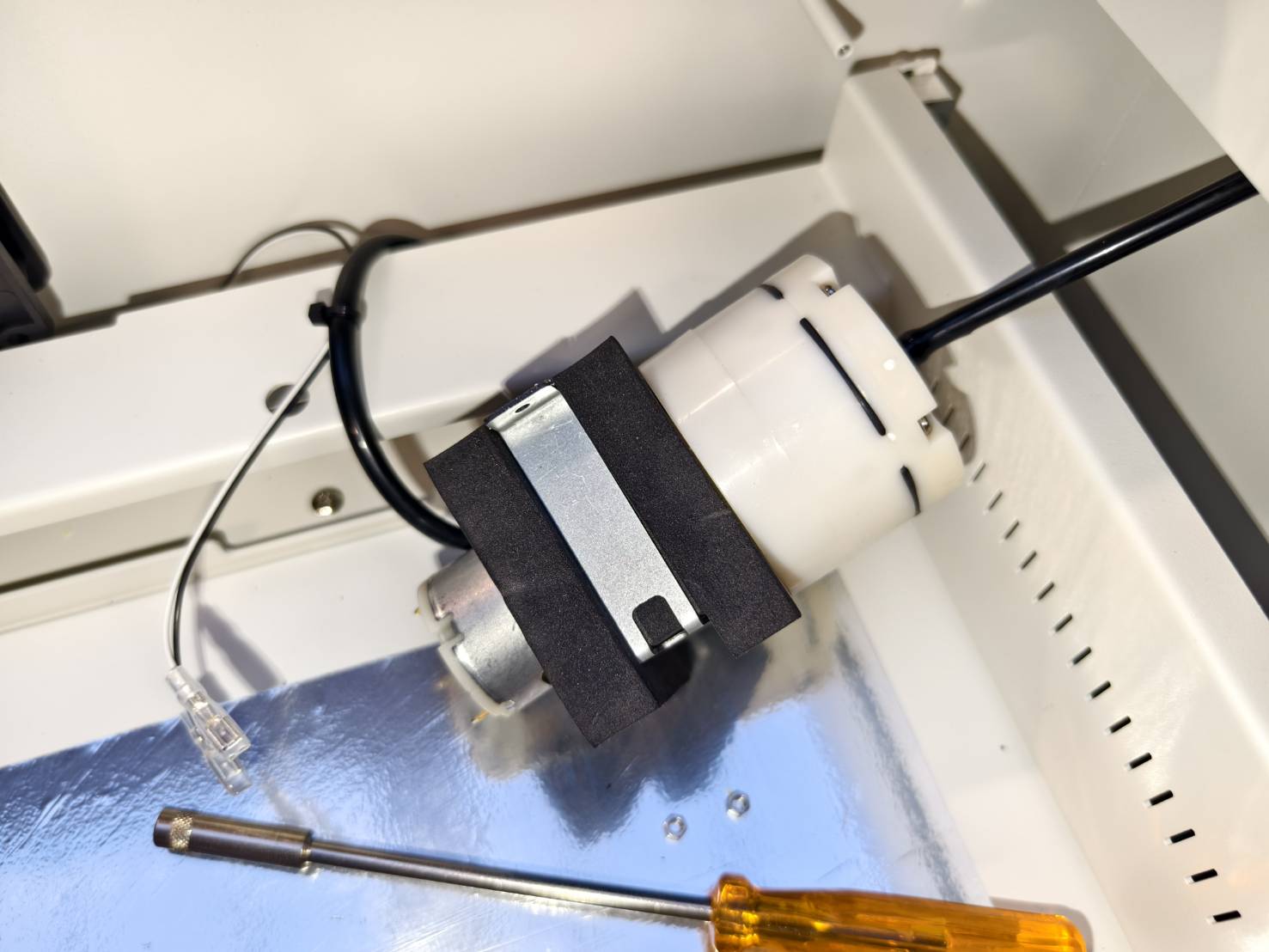

Fest den andre luftslangen til den nye luftpumpen.
Trinn 15

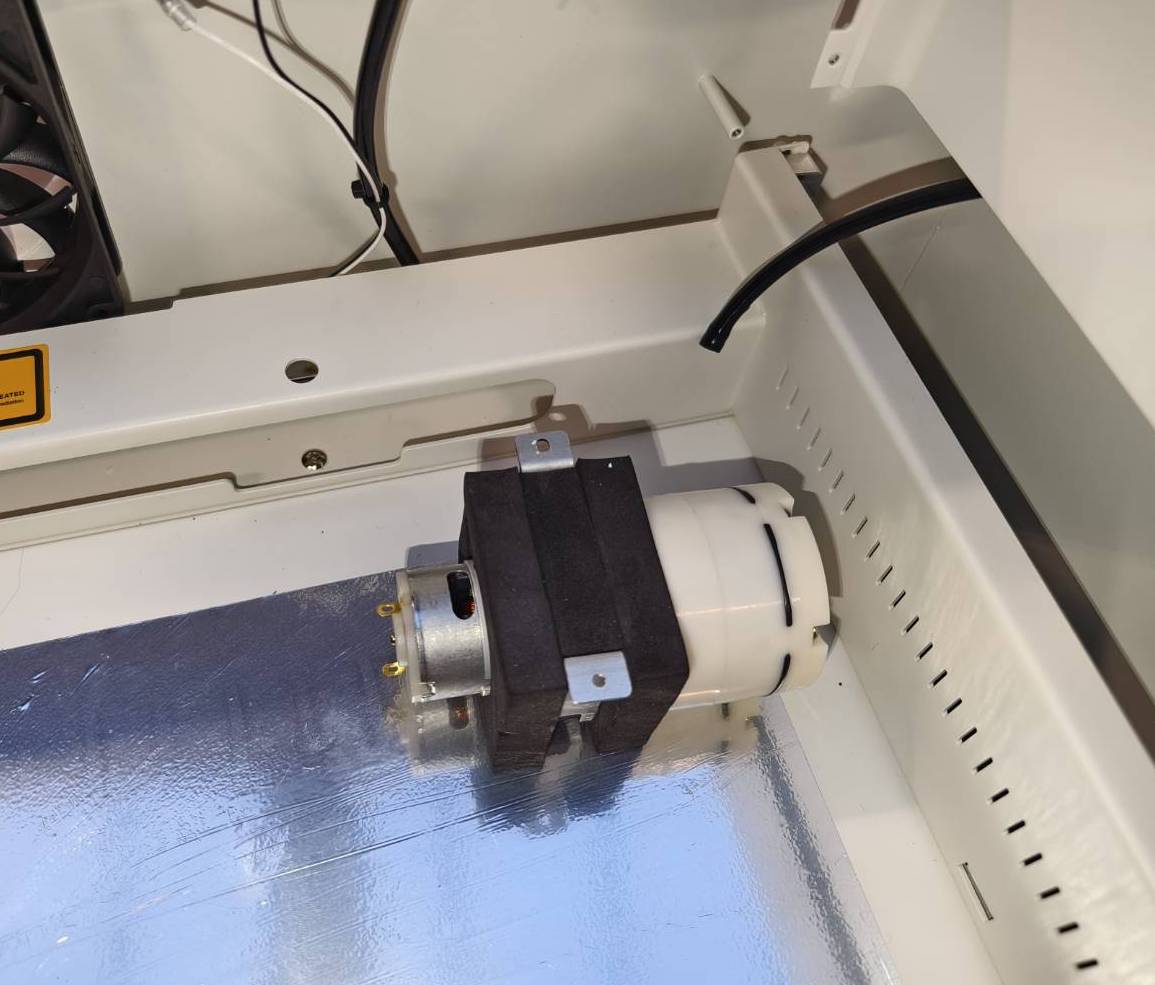

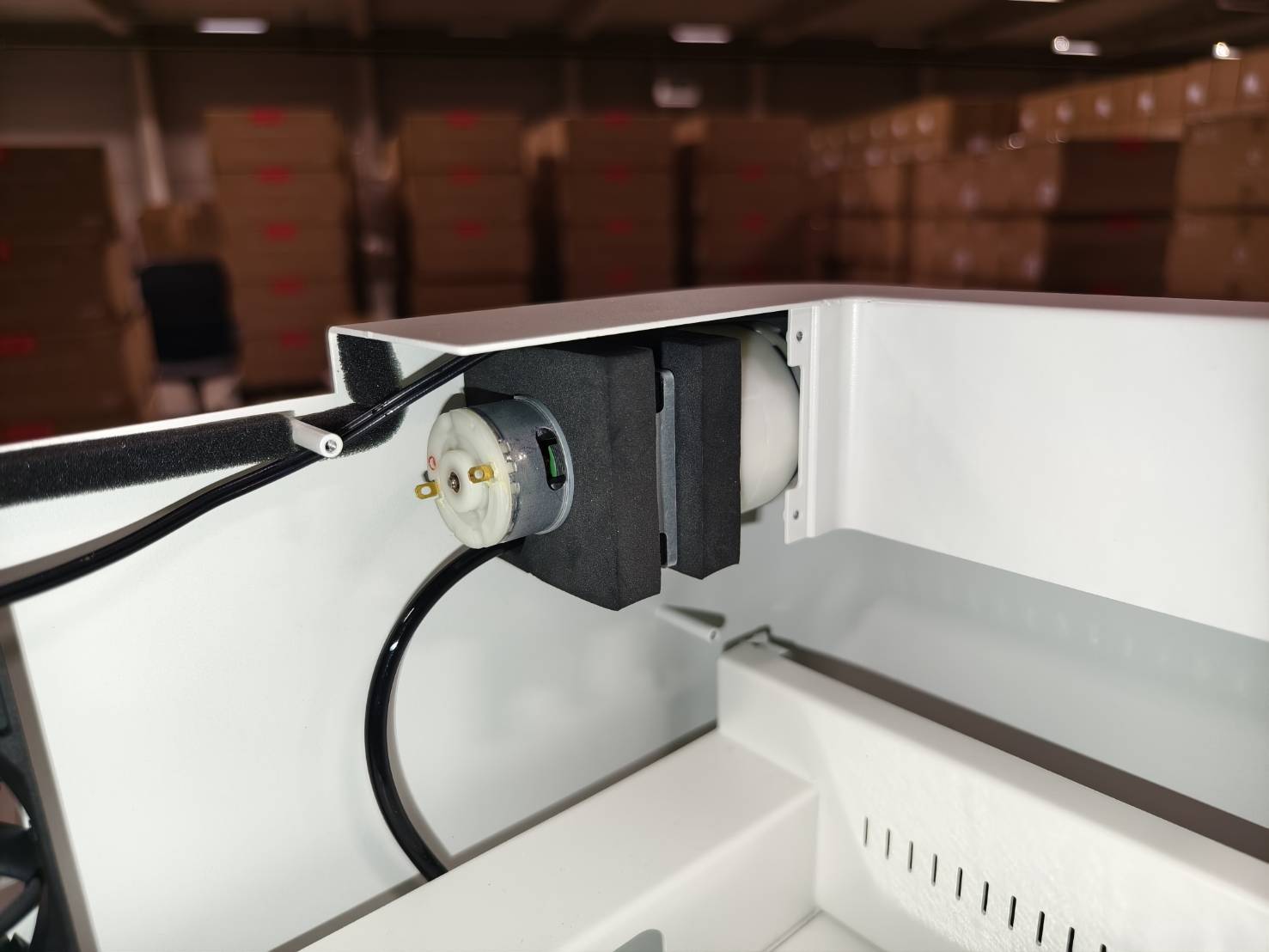

Plasser luftpumpen med skumgummien og braketten tilbake i posisjon. La den være uskrudd foreløpig.

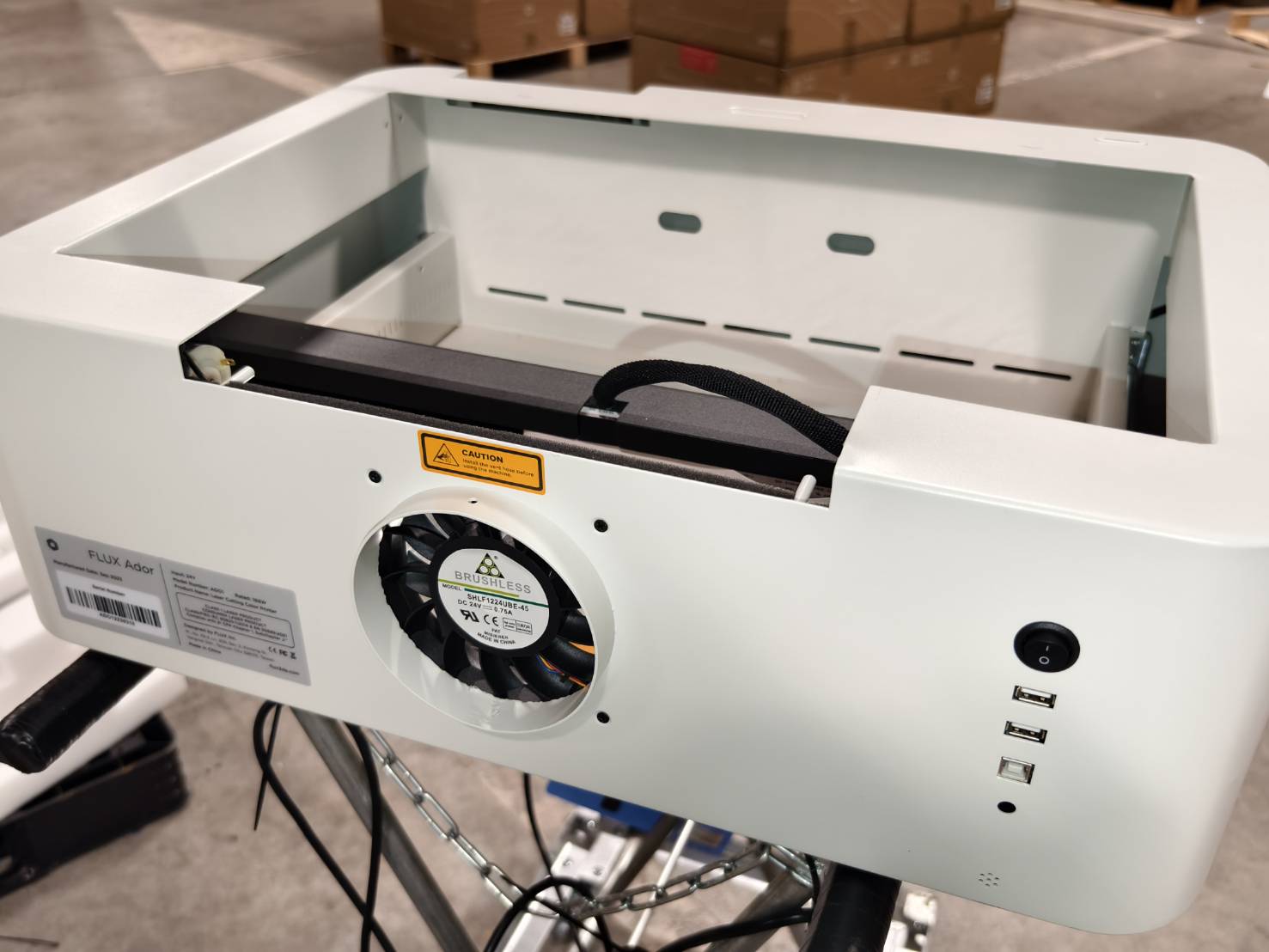

Trinn 16
Skyv modulholderen (X-aksen) mot viften til enden for å unngå skade.

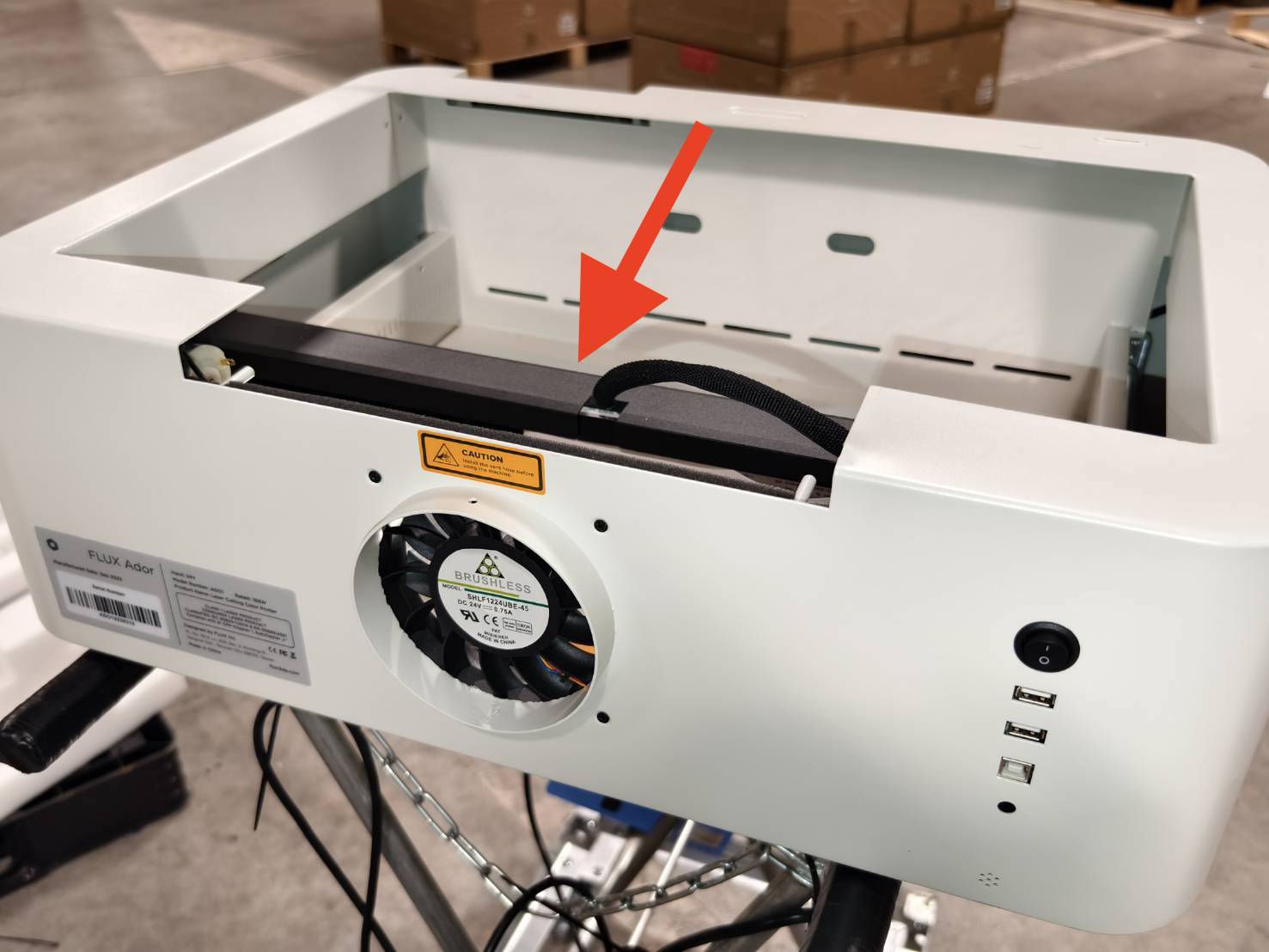

Sett maskinen i oppreist stilling, som vist på bildet.
Trinn 17

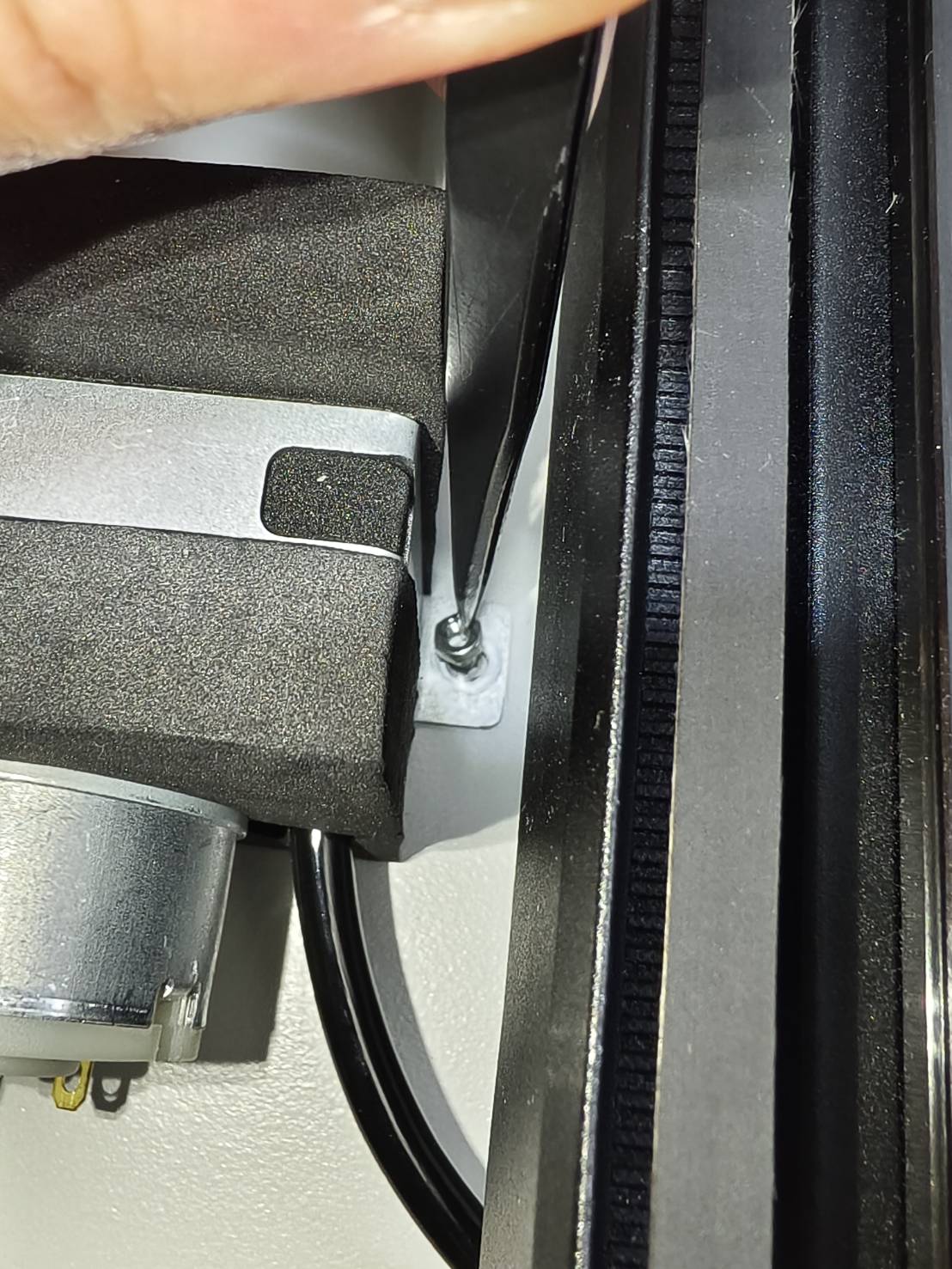

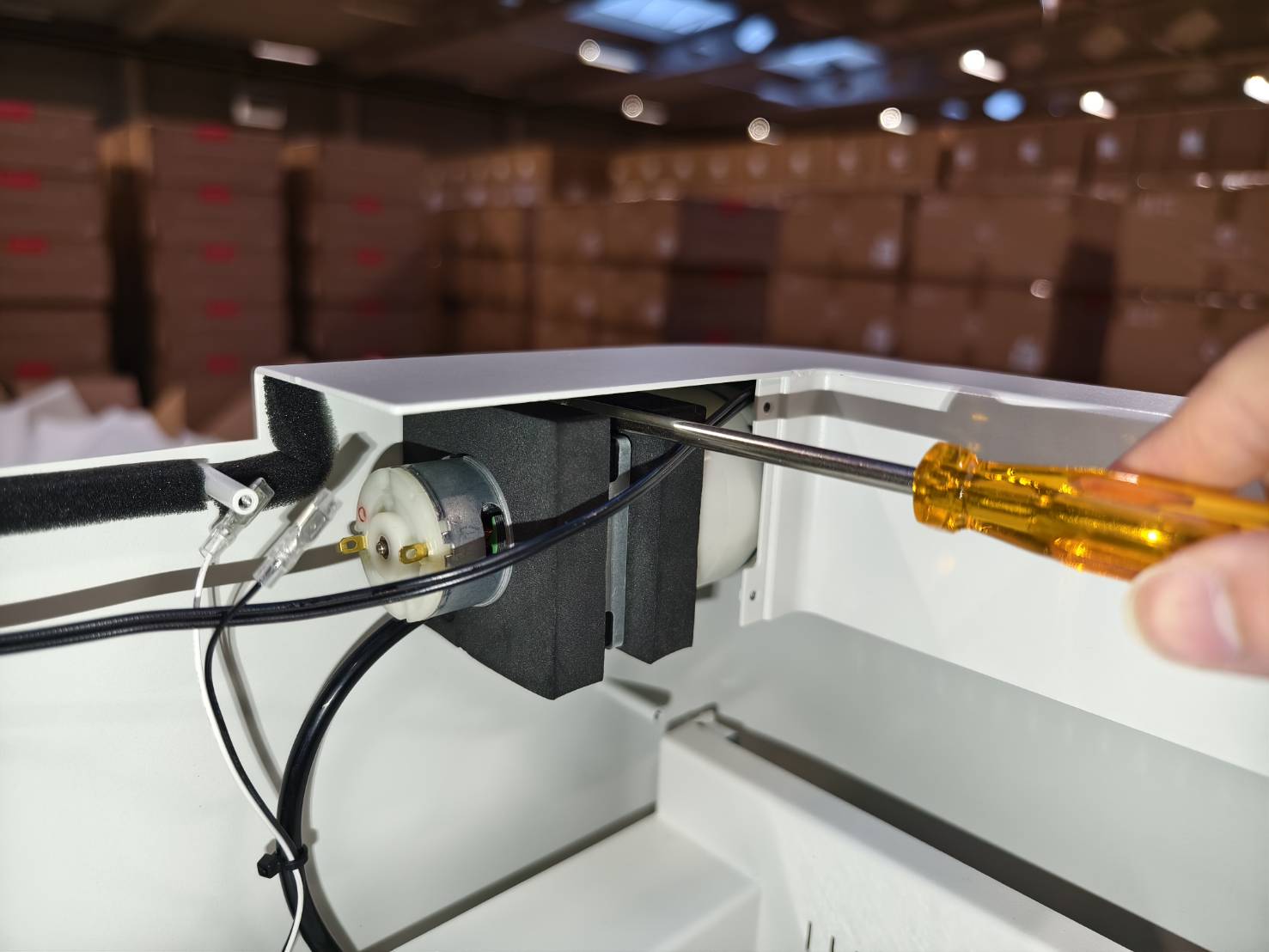

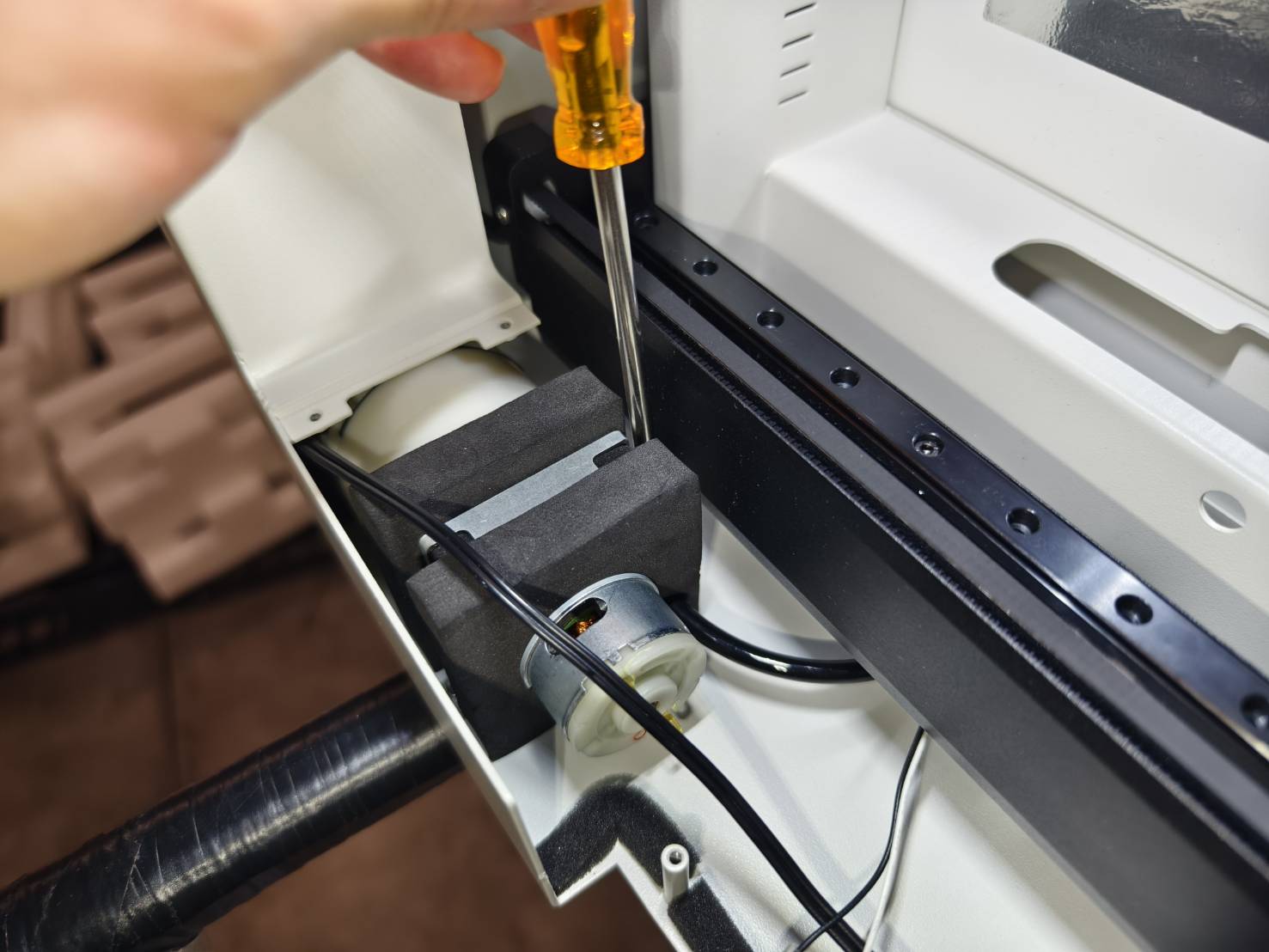

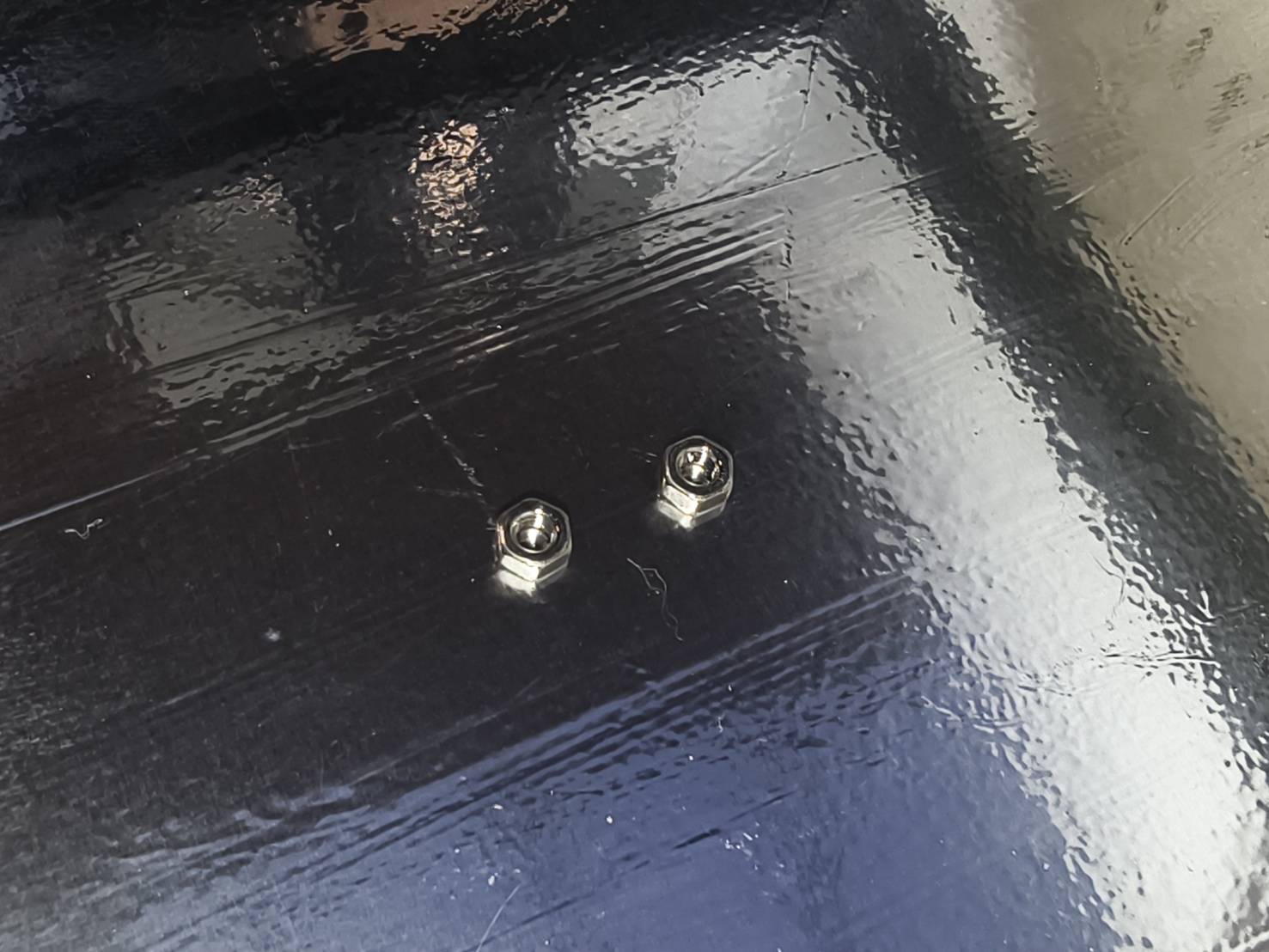

Bruk en pinsett for å plassere mutteren på bolten og stram den godt med en pipenøkkel.
Gjør det samme på begge sider.
Trinn 18
Sett maskinen tilbake i sin opprinnelige posisjon.
Merk:
Utskiftingen av luftpumpen er fullført i dette trinnet.
Hvis det ikke er nødvendig å bytte luftpumpekabelen, kan du hoppe til Trinn 23 og koble til 2-pinners kabelen direkte.
Trinn 19

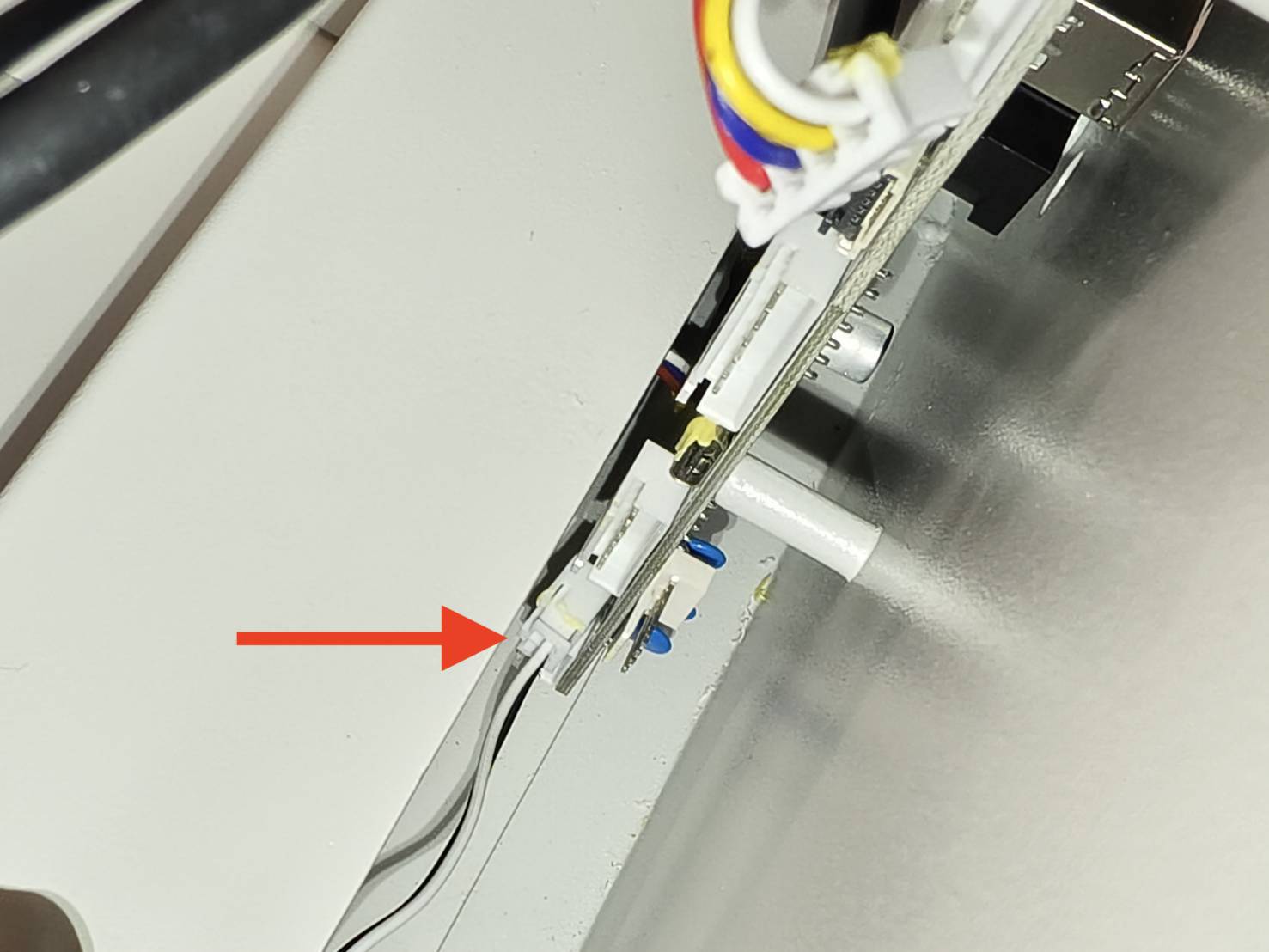

Koble fra 2-pinners kabelen til luftpumpen på hovedkortet nederst.
Trinn 20

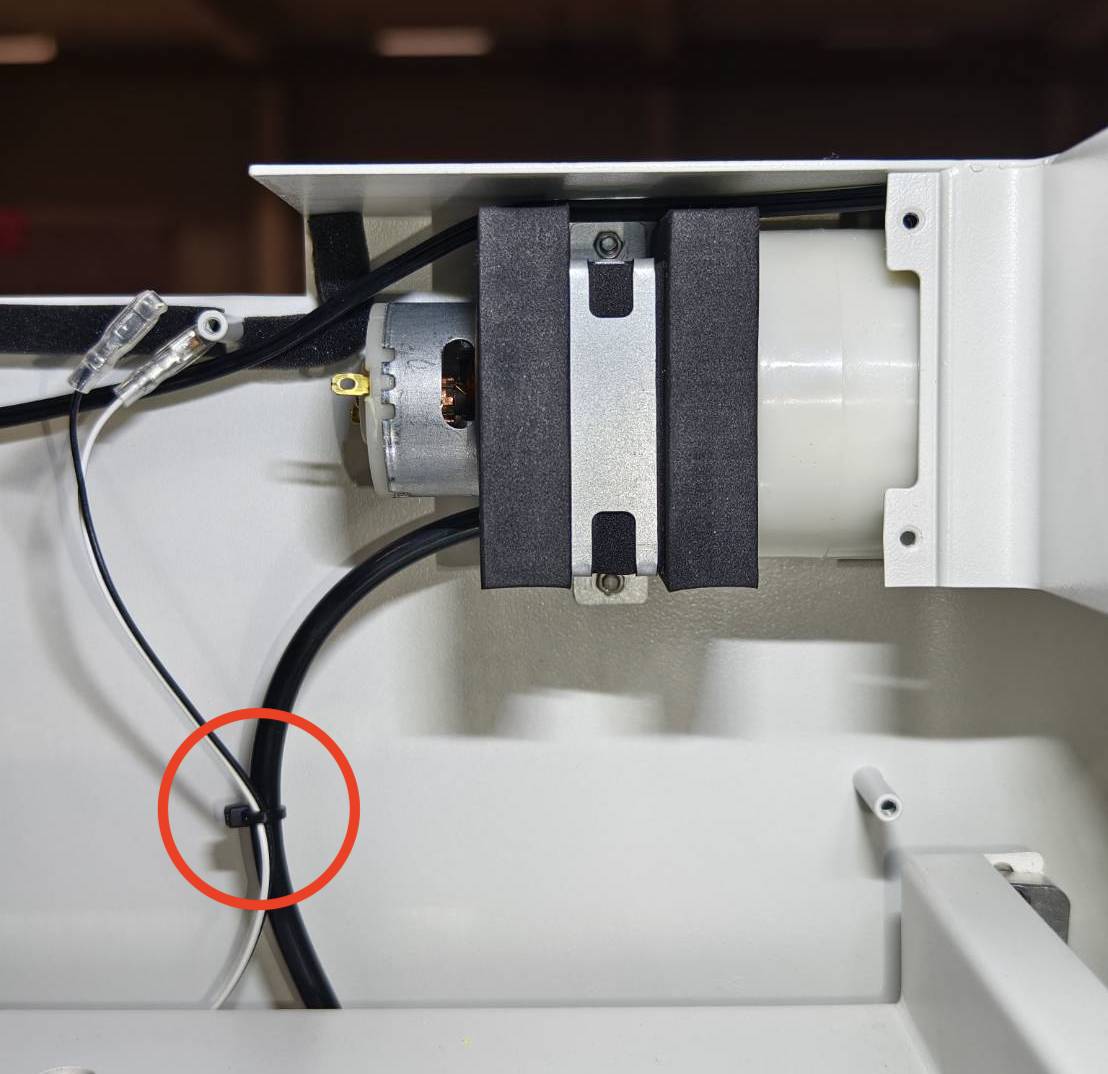

Klipp av kabelbinderen som holder sammen luftslangen og luftpumpekabelen.
Trinn 21

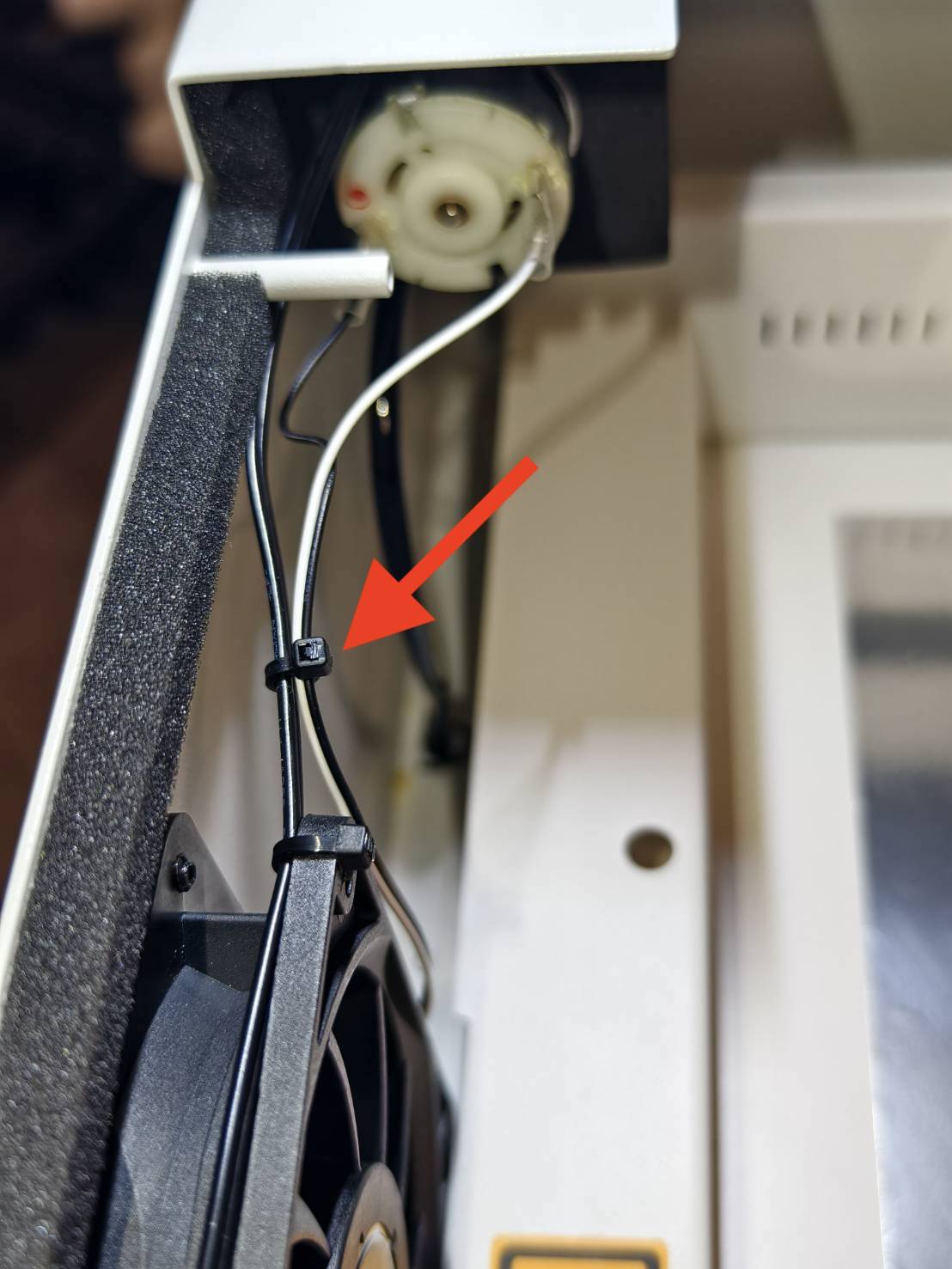

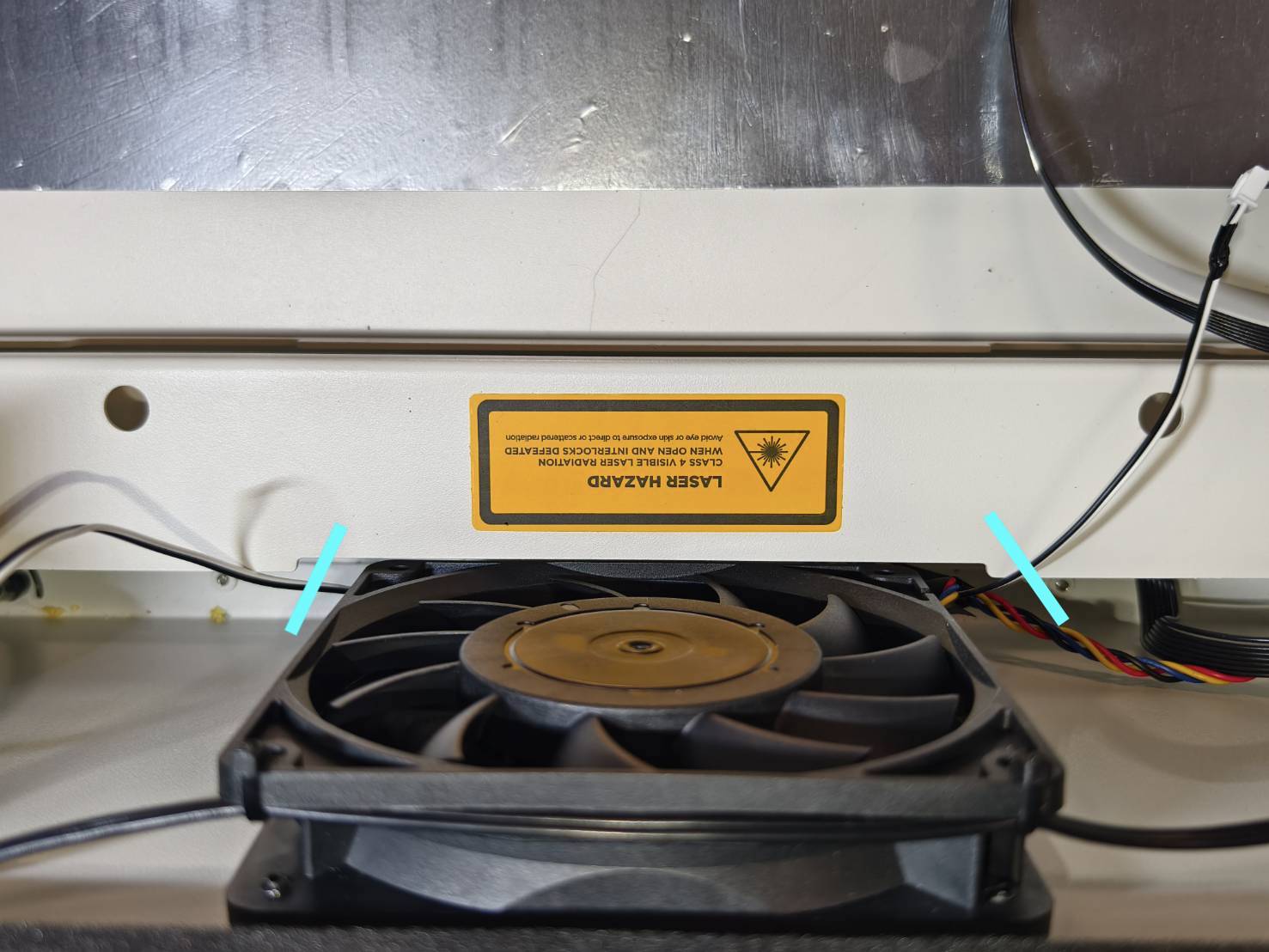

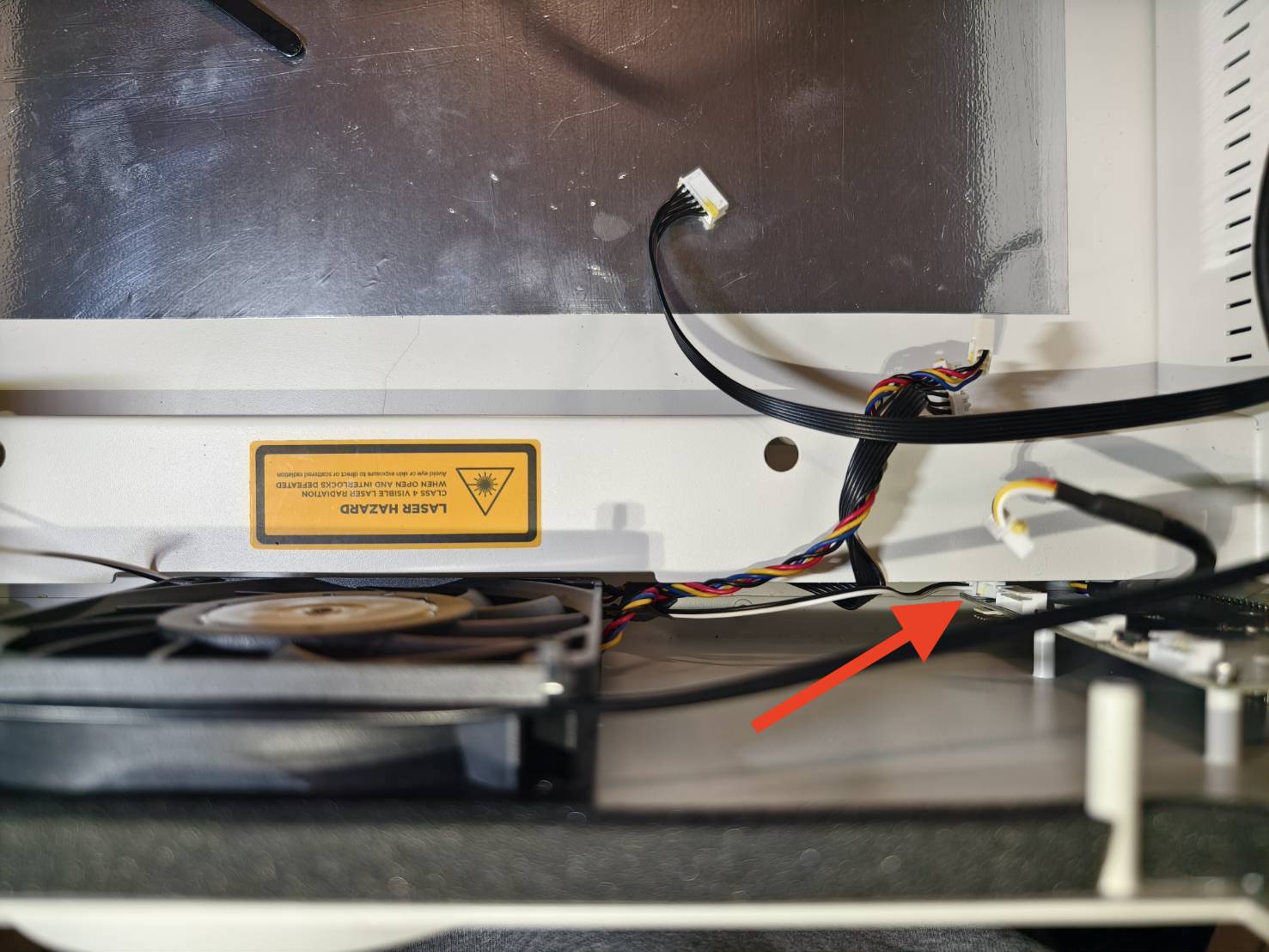

Klipp av ledningene på begge sider av viften, som vist på bildet. De avklipte ledningene kan kastes.
Trinn 22

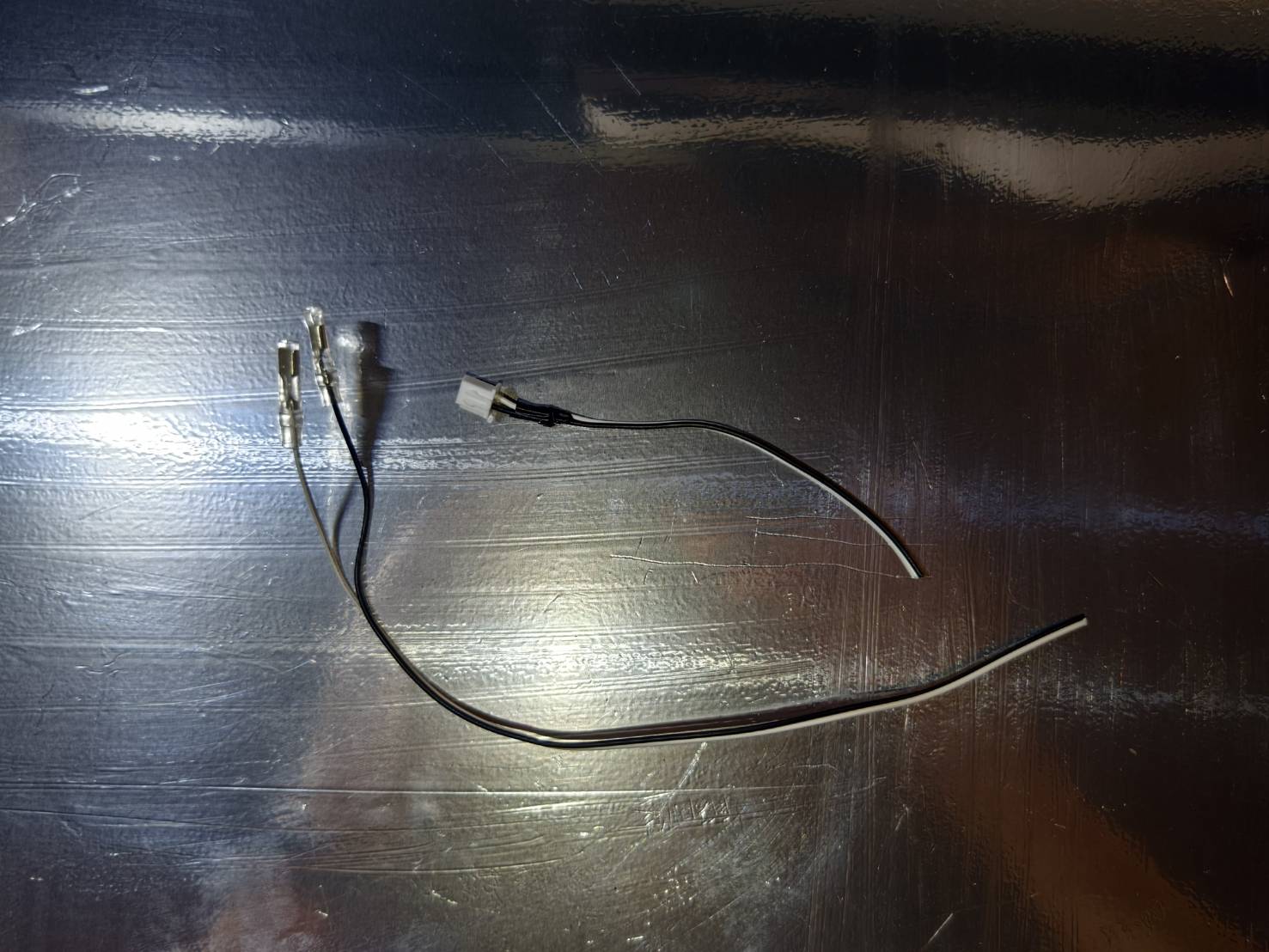

Koble den nye kabelen til hovedkortet.
Kabelen må føres under viften mot hovedkortet.
Trinn 23

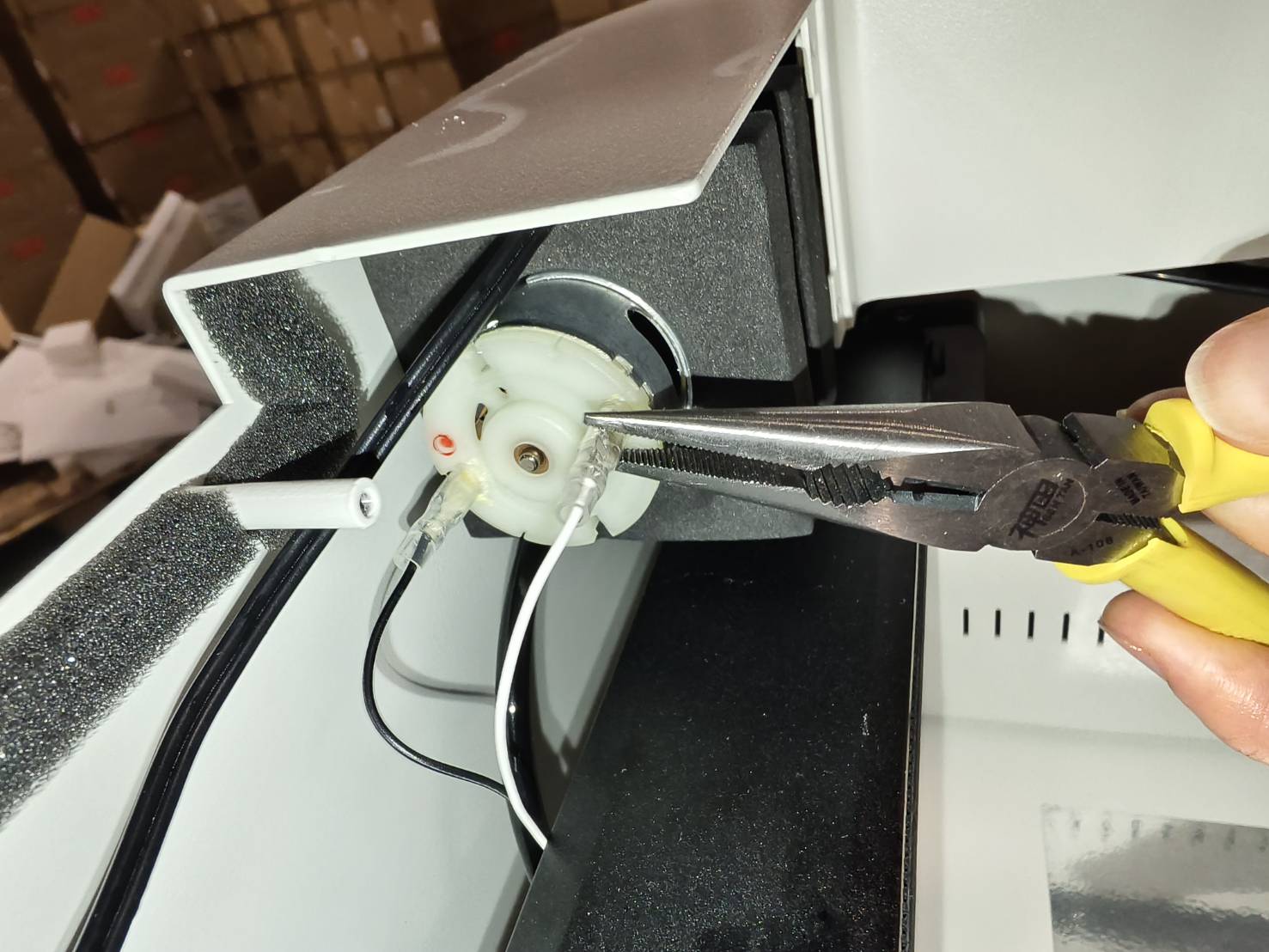

Koble ledningene til luftpumpen og bruk en tang for å presse kontaktene.
(Den svarte ledningen kobles til det røde merket på pumpen.)
Trinn 24

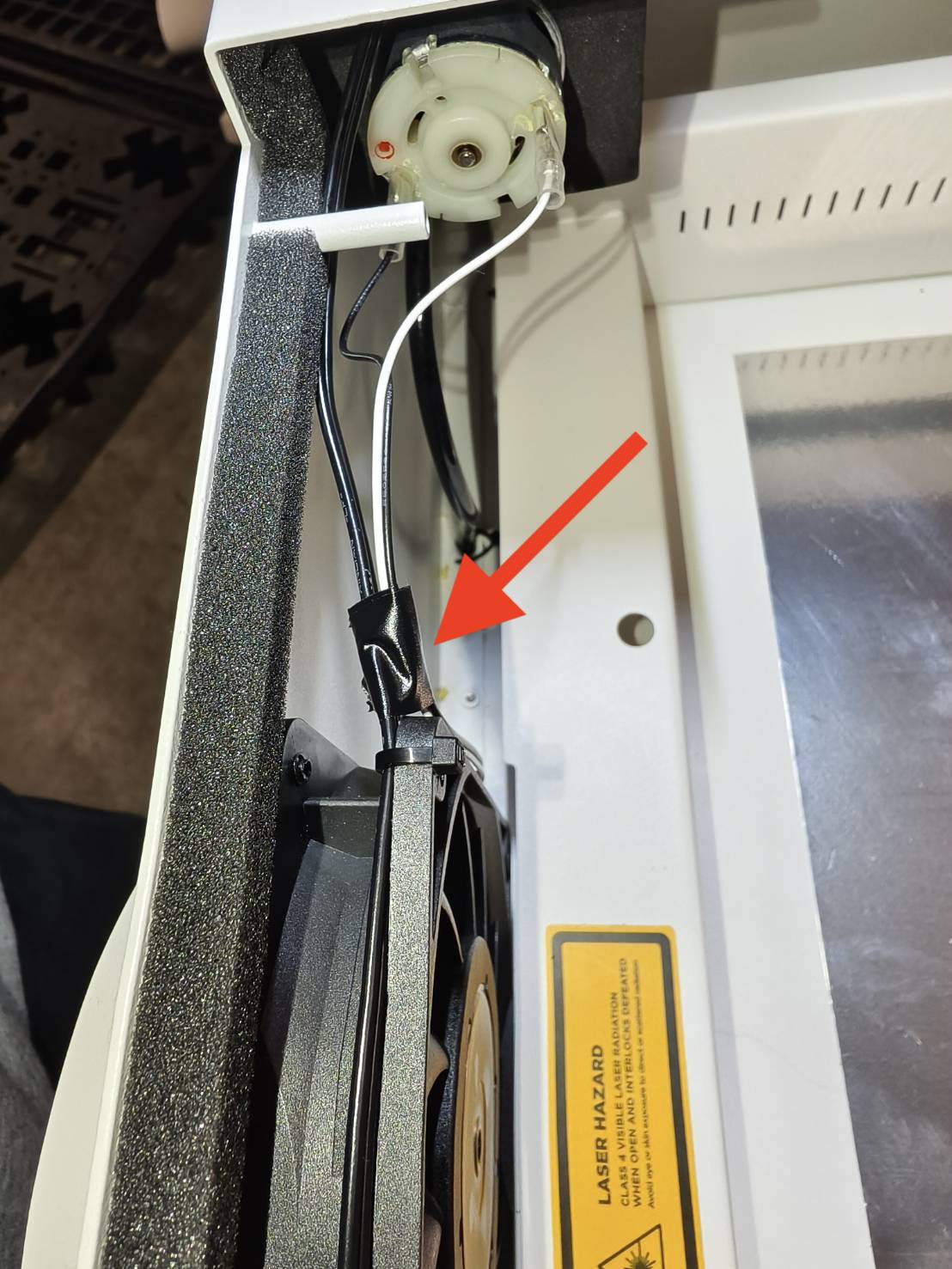

Fest ledningene til luftpumpekabelen sammen med kabelen som er festet på toppen av viften ved hjelp av en kabelbinder eller tape.
Merk: Hopp over dette trinnet og gå direkte til trinn 25 hvis kabelen din ikke trenger å byttes ut.
Eksempel på kabelbinder
Eksempel på tape
Trinn 25
Koble til kablene igjen.

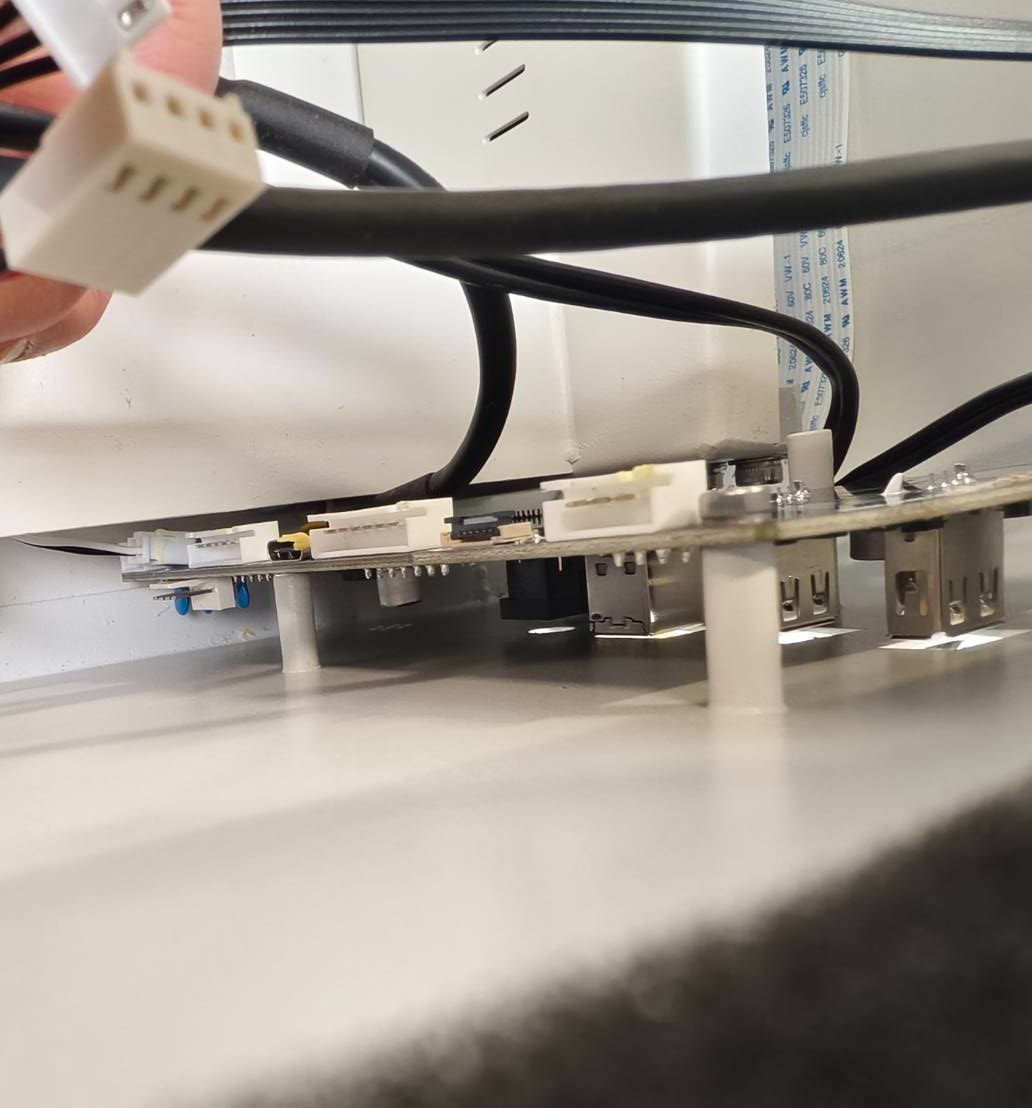

Sørg for at det hvite merket på USB-C-kabelen vender mot arbeidsområdet som vist på bildet nedenfor.
(En pinsett kan være nyttig i dette trinnet)
Trinn 26

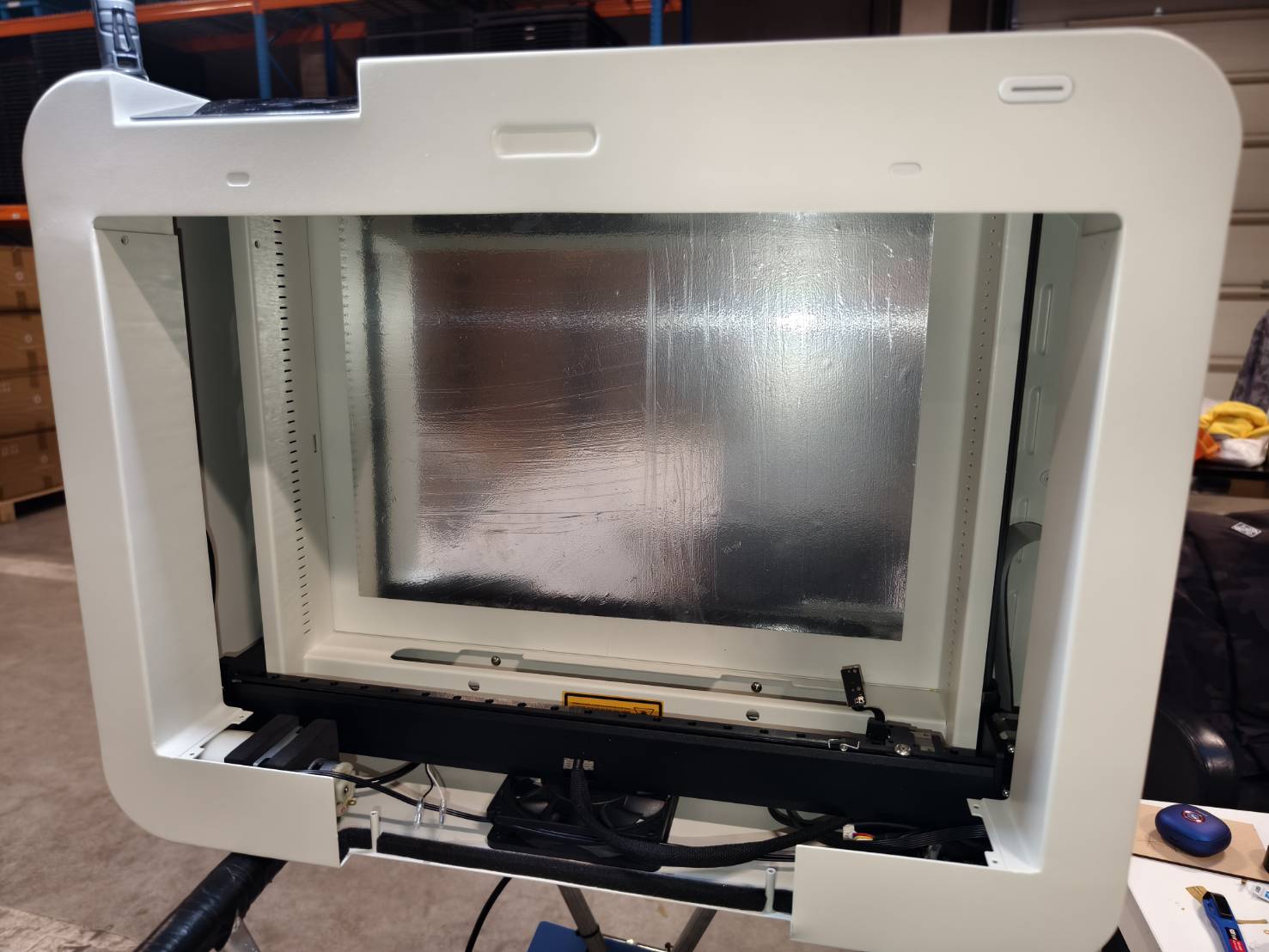

Plasser platen og dekselet på toppen. La det være nok plass til at du kan nå inn med hendene.
Trinn 27
Sett kamerakabelen inn i hovedkortet.
Merk at metalloverflaten på kamerakabelen må vende mot hovedkortet.
Metalloverflaten på kamerakabelen:
Metalloverflaten må vende mot hovedkortet:
Koble til kabelen:
Fest klemmen:
Trinn 28
Koble til motorkabelen.
Trinn 29
Skyv platen tilbake og stram skruene. (T8-skrue x 8 stk.)
Trinn 30
Ettersom trinnene ovenfor innebar flytting av dørdekselet og kameraet, må du utføre kamerakalibrering som siste trinn før du gjenopptar bruken av maskinen.
Du kan se denne siden for mer informasjon: Kamerakalibrering.
