Ador - Veiledning for utskifting av avtrekksvifte

Verktøy:

• Stjerneskrutrekker
• Torx T8-skrutrekker
• Avbitertang eller knipetang
• Buntebånd eller tape
• Pinsett (valgfritt)

Trinn 1:

Slå av maskinen og koble fra strømledningen.

Trinn 2:

Skru ut disse skruene på platen. T8-skrue x 8 stk. (Platen og dørdekselet er sammenkoblet.)

Trinn 3:

Skyv platen og dørdekselet litt fremover.

Trinn 4:

Koble fra motorkabelen. Det vil være enklere å fjerne kamerakabelen etter at denne kabelen er frakoblet.

Trinn 5:

Koble fra kamerakabelen.
Merk at det er en klemme som låser kabelen. Åpne klemmen for å fjerne kamerakabelen.
(Pinsett kan være nyttig i dette trinnet)

Klemme låst:

Klemme åpnet:

Trekk ut kabelen:

Trinn 6:

Fjern platen og dørdekselet.

Trinn 7:

Fjern de fire andre kablene og la 2-pinners kabelen helt nederst forbli tilkoblet.
(Pinsett kan være nyttig i dette trinnet)

Trinn 8:

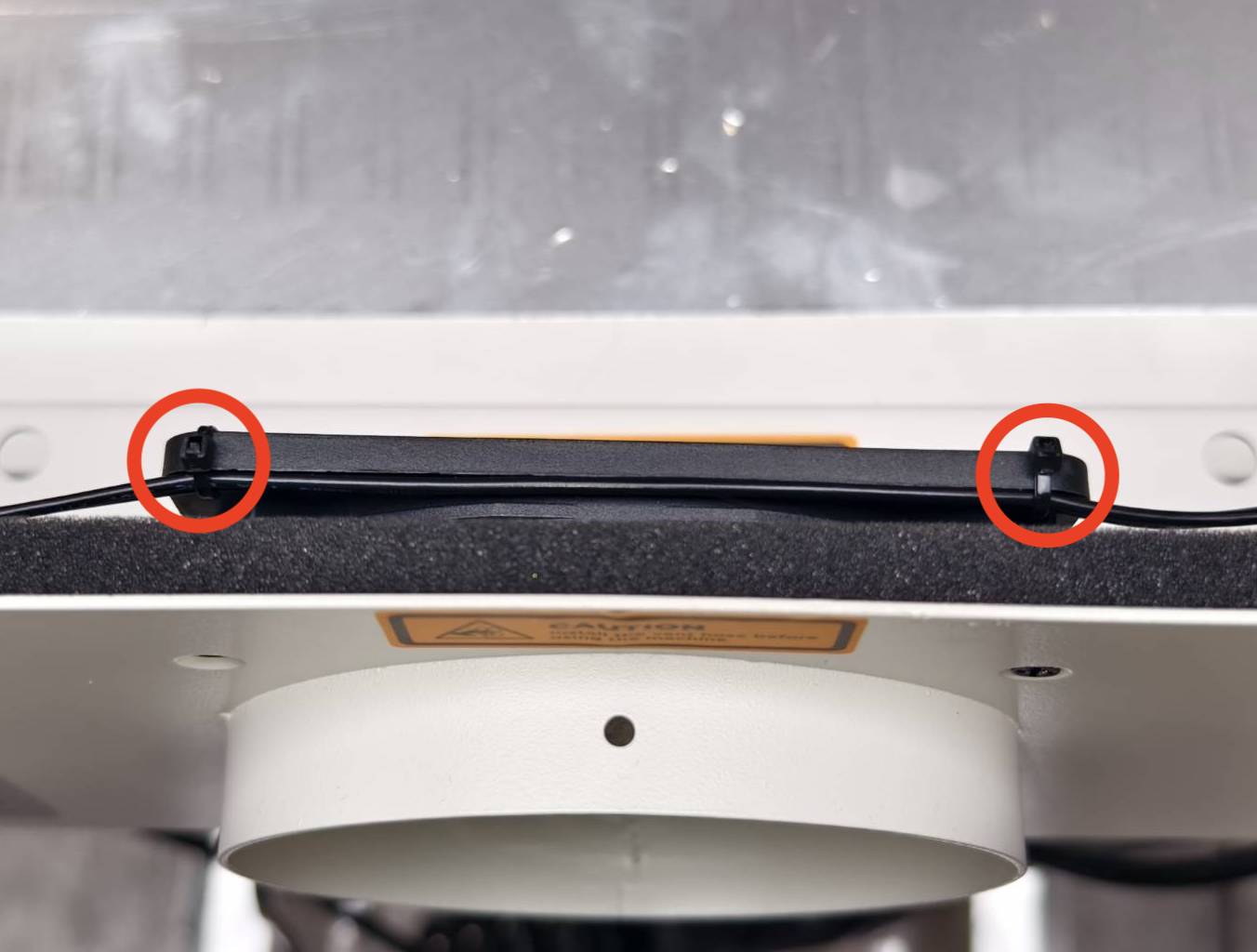

Klipp av disse kabelbåndene med en avbiter eller tang.

Trinn 9:

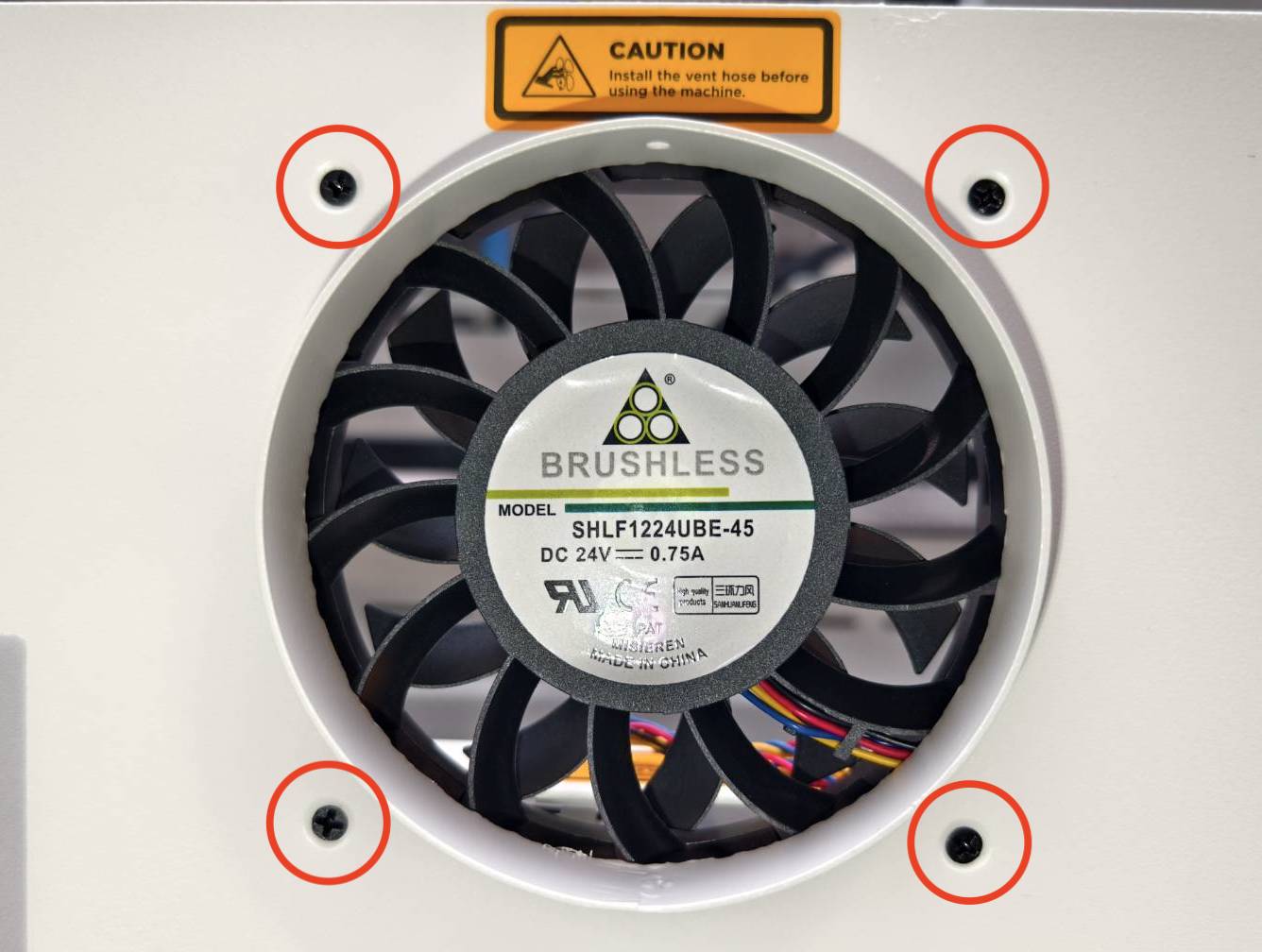

Løsne viften ved å skru ut disse fire skruene med en stjerneskrutrekker.

Trinn 10:

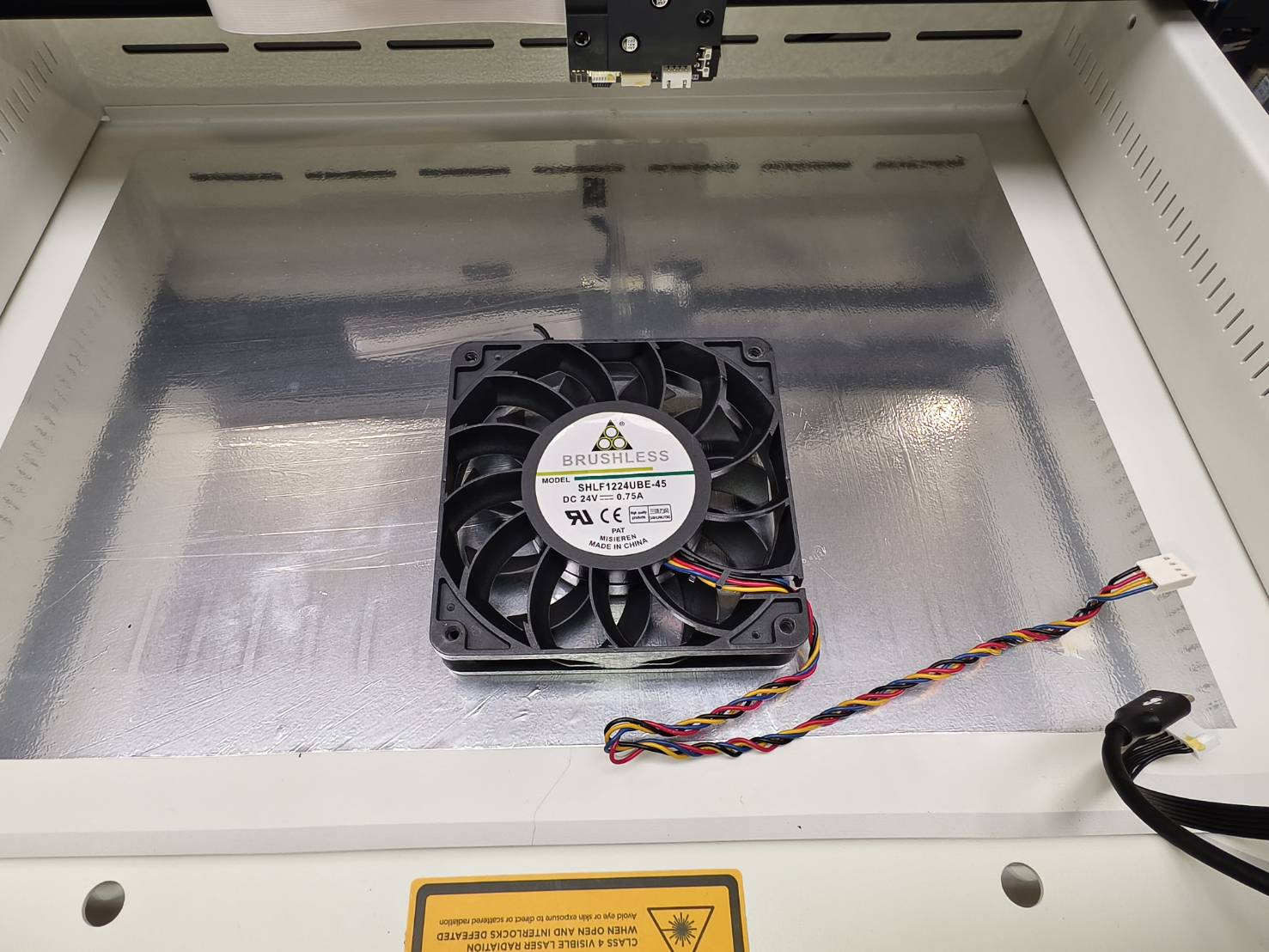

Når viften er løsnet, klipp forsiktig av kabelbåndene nederst på viften. Viften kan deretter fjernes helt etter at kabelbåndene er klippet av.

Trinn 11:

Ta den nye viften og bind sammen 2-pinners kabelen som fortsatt er tilkoblet med viftekabelen som vist på bildet nedenfor. Sørg for at kabelsiden er på undersiden av viften.
Lengden på viftekabelen må forkortes ved å bøye den. Det er akseptabelt å bruke enten kabelbånd eller teip for å binde sammen kablene.

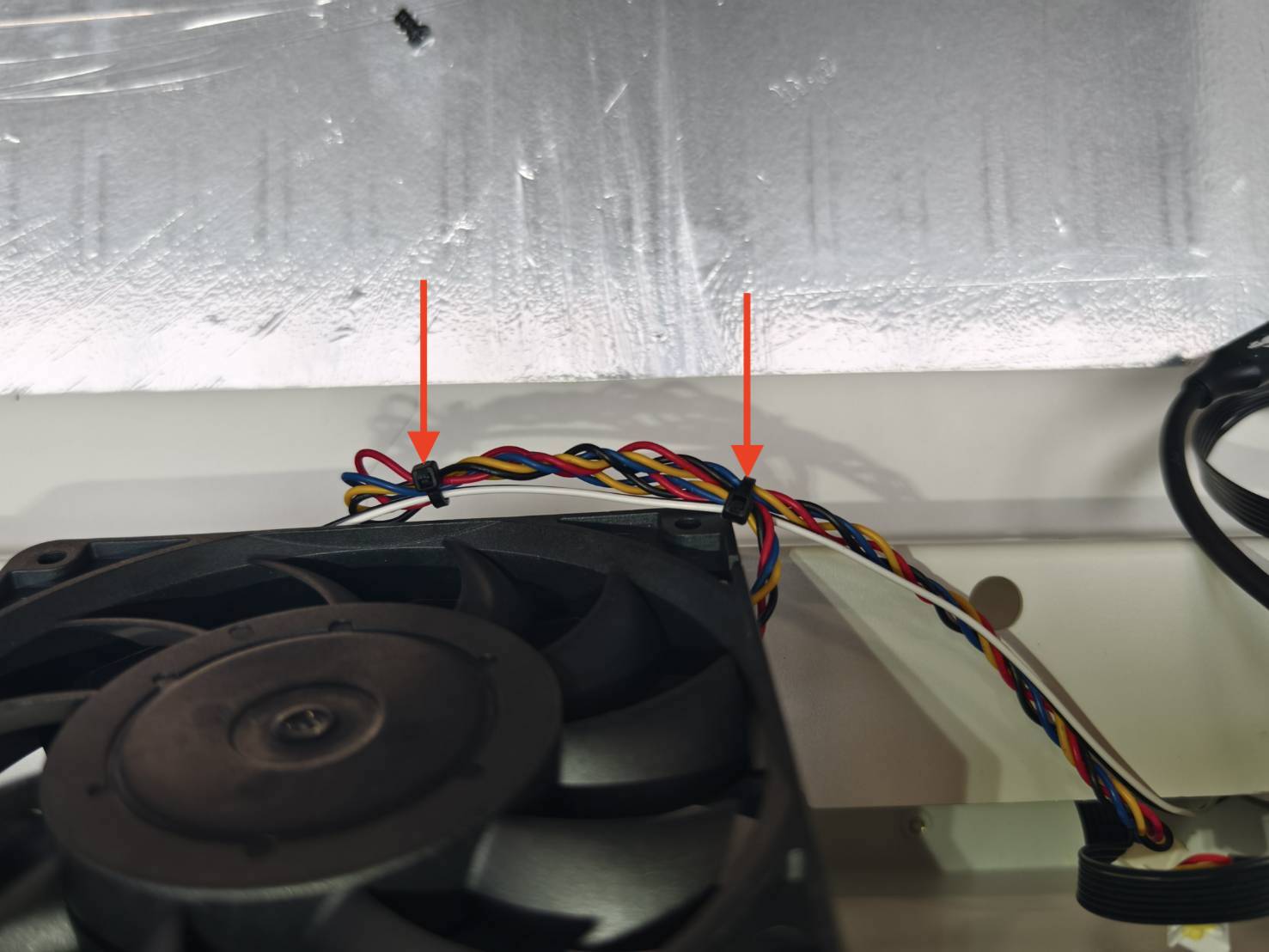

Eksempel med kabelbånd:

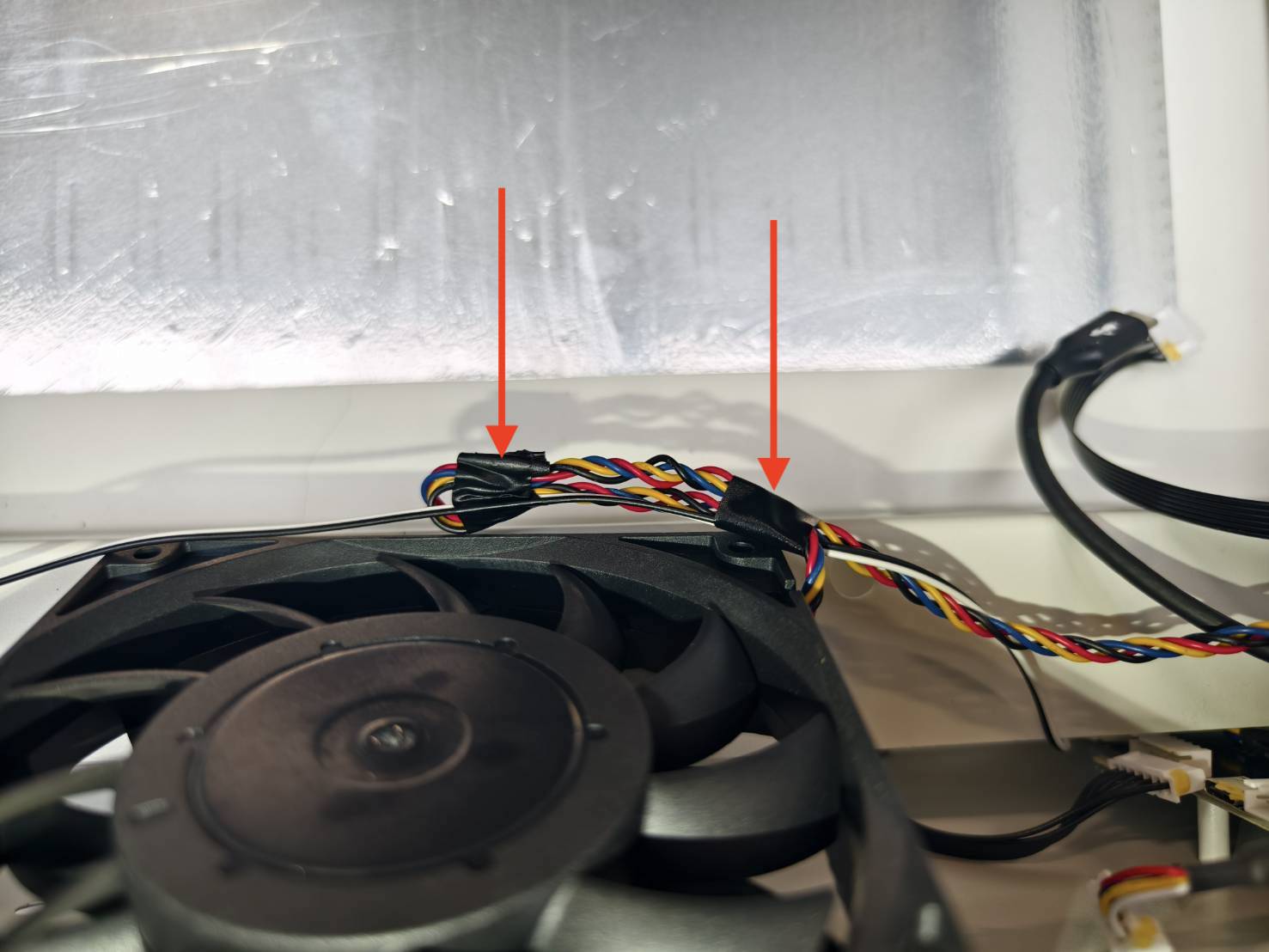

Eksempel med teip:

Trinn 12:

Fest den nye viften til maskinen ved å skru inn de fire skruene.
Sørg for at de sammenbundne kablene plasseres under viften.

Trinn 13:

Koble til kablene igjen.
Sørg for at det hvite merket på USB-C-kabelen vender mot arbeidsområdet som vist på bildet nedenfor.
(Pinsett kan være nyttig i dette trinnet)

Trinn 14:

Fest kabelen øverst på viften ved hjelp av strips eller tape.

Eksempel med kabelbånd:

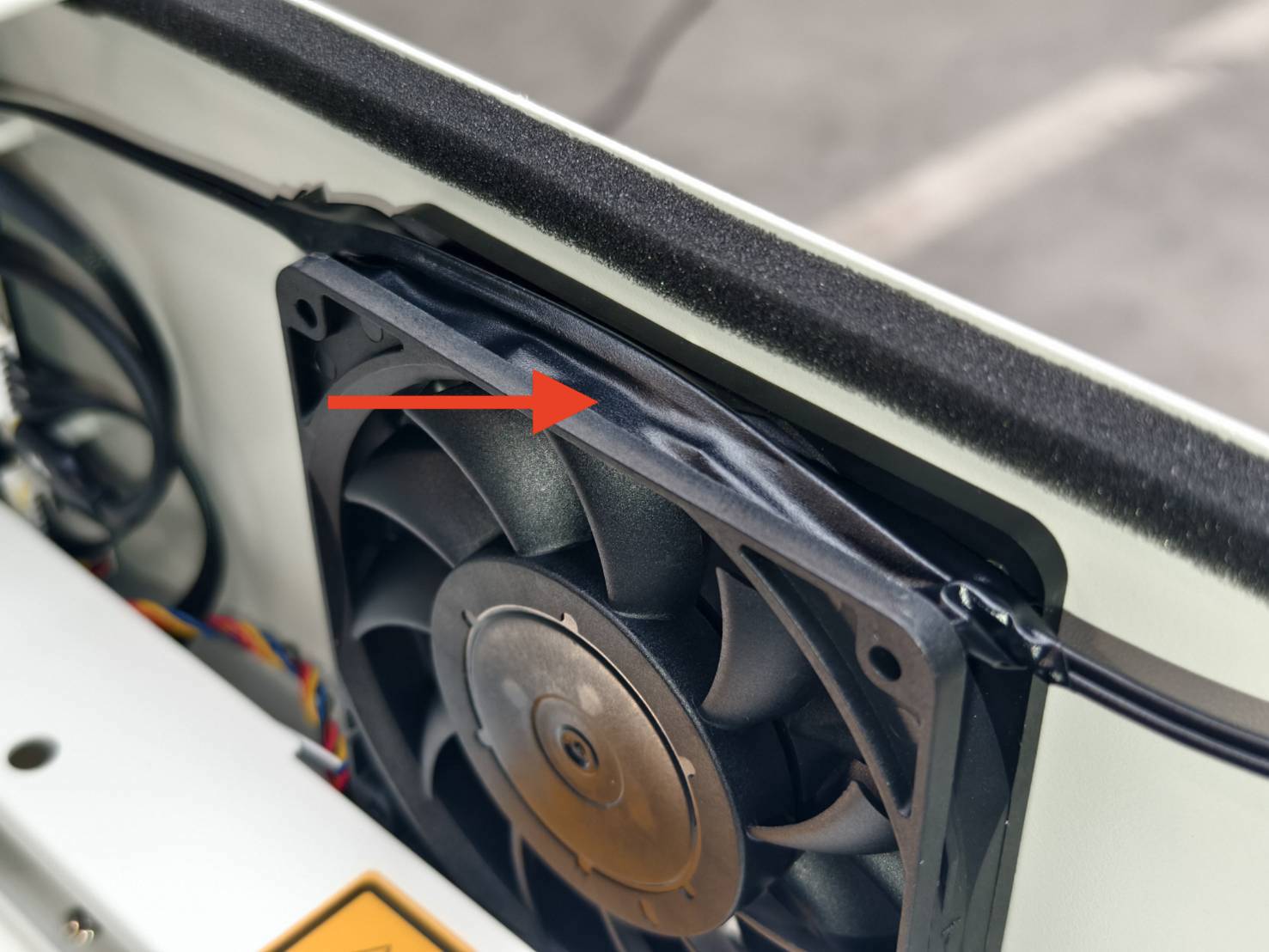

Eksempel med teip:

Trinn 15:

Plasser topplaten og dørdekselet på plass. Sørg for at det er nok plass til å kunne nå inn med hendene.

Trinn 16:

Koble kamerakabelen til hovedkortet.
Merk at metalloverflaten på kamerakabelen må vende mot hovedkortet.

Metalloverflaten på kamerakabelen:


Metalloverflaten må vende mot hovedkortet:

Sett inn kabelen:

Lås festet:

Trinn 17 - Koble til motorkabelen:

Trinn 18:

Skyv platen tilbake og skru inn skruene. (T8-skrue x 8 stk)

Trinn 19

Ettersom trinnene ovenfor innebar flytting av dørdekselet og kameraet, må du utføre kamerakalibrering som siste trinn før du gjenopptar bruken av maskinen.
Du kan se denne siden: Kamerakalibrering.

#Slutt
