Ansvarsfraskrivelse

For å bruke LightBurn til å kontrollere Ador, bør du laste ned den offisielle versjonen av LightBurn-programvaren. Ettersom LightBurn er tredjeparts programvare, kan ikke FLUX holdes ansvarlig for eventuelle tap forårsaket av bruken av denne.

Fastvaren til Ador har gjennomgått omfattende testing, men det er fortsatt mulig at enkelte funksjoner i LightBurn-programvaren ikke er kompatible med maskinen. Hvis det oppstår feil på grunn av inkompatibilitet, vennligst følg instruksjonene i lenken nedenfor for å rapportere problemet korrekt til din lokale forhandler eller FLUX-support. [Kontakt kundeservice]



Før du begynner

1. Vennligst oppdater fastvaren til v5.2.0 eller nyere.

- Velg den "MASKIN → Oppdater til nyeste fastvare" på Adors kontrollpanel.
- Du kan også oppdatere fastvaren via Beam Studio
Last ned fastvaren fra det offisielle nettstedet. Klikk deretter på "Maskin → Oppdater fastvare". Deretter oppdaterer du maskinens fastvare til den valgte versjonen ved å velge fastvare-filen på datamaskinen.



2. Last ned denne konfigurasjonsfilen: Ador_Preset

Merk: Konfigurasjonsfilen vi har gitt inneholder GCode og Baud-hastighetsinnstillingers. Hvis du ikke bruker konfigurasjonsfilen, må du konfigurere dette separat i "Enhetsinnstillinger". (Se denne artikkelen for detaljer)



LightBurn-innstillinger

For å laste ned LightBurn, klikk her.



1. Åpne LightBurn og klikk på "Enheter" i Laser -fanen.

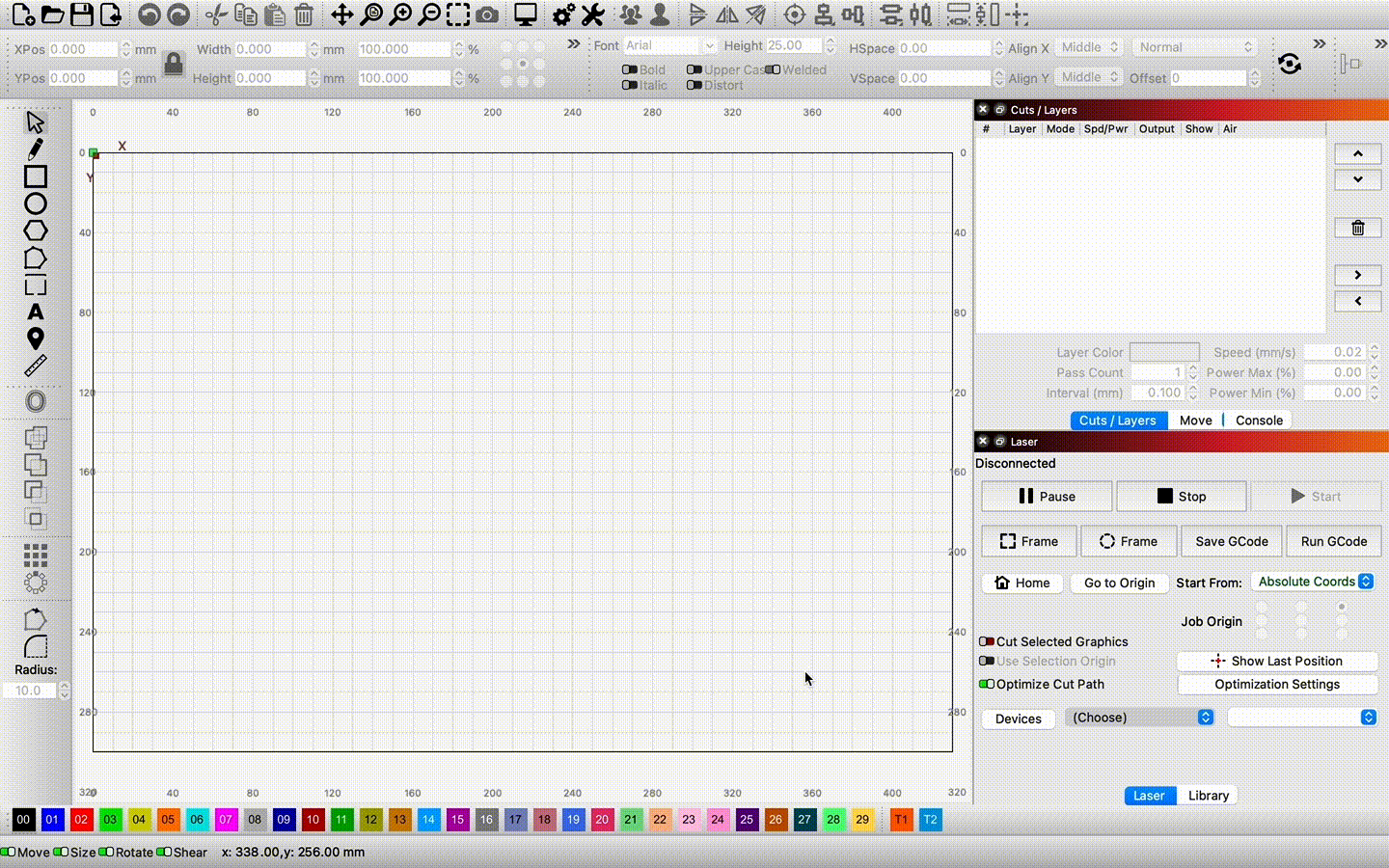

2. Klikk på "Importer" for å importere filen Ador_Preset du lastet ned.

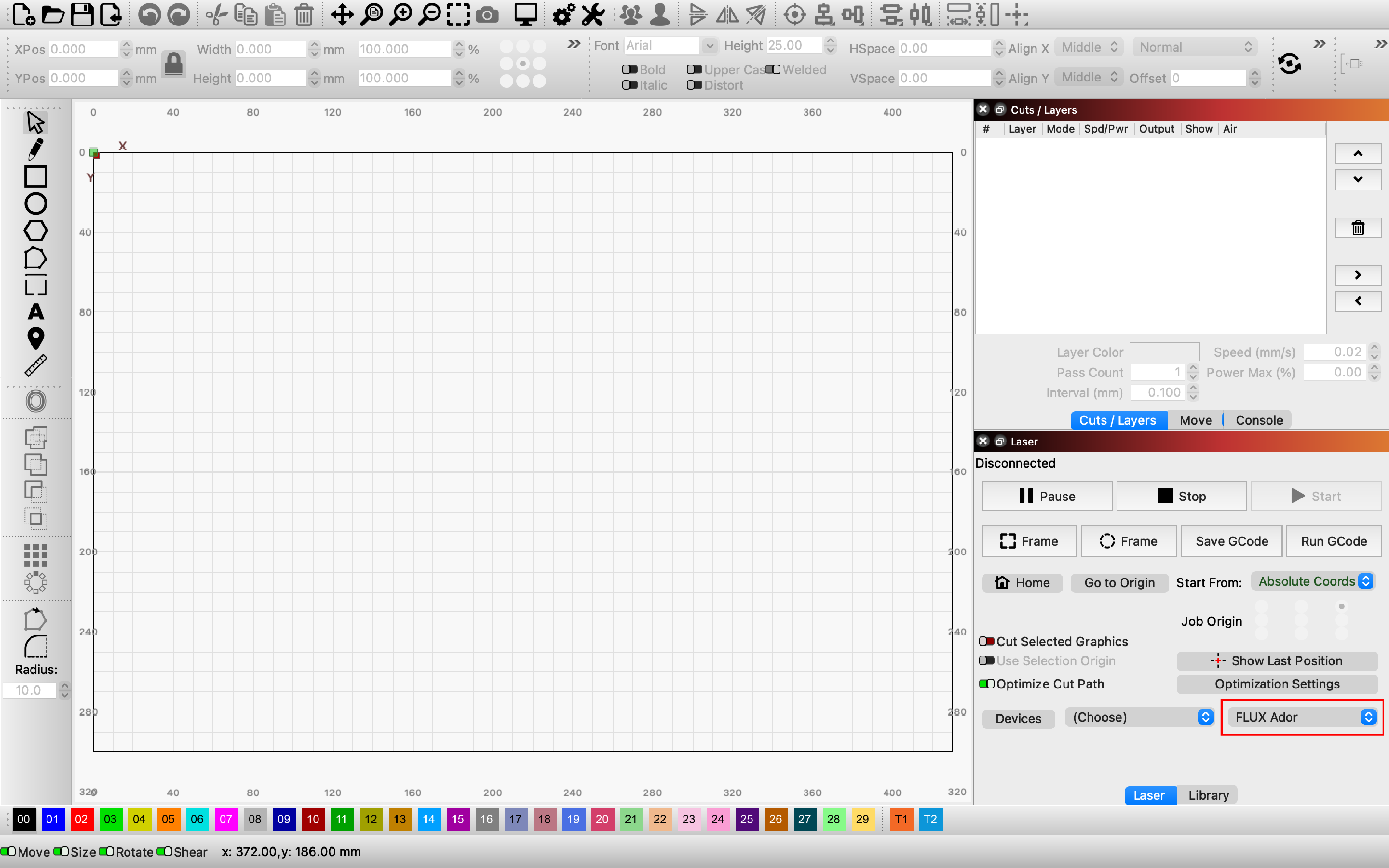

3. Følgende enhetsinformasjon vil bli vist når filen er importert.



Koble datamaskinen til maskinen med LightBurn-brokabelen.

1. Koble LightBurn-kabelen til USB-porten på siden av maskinen.

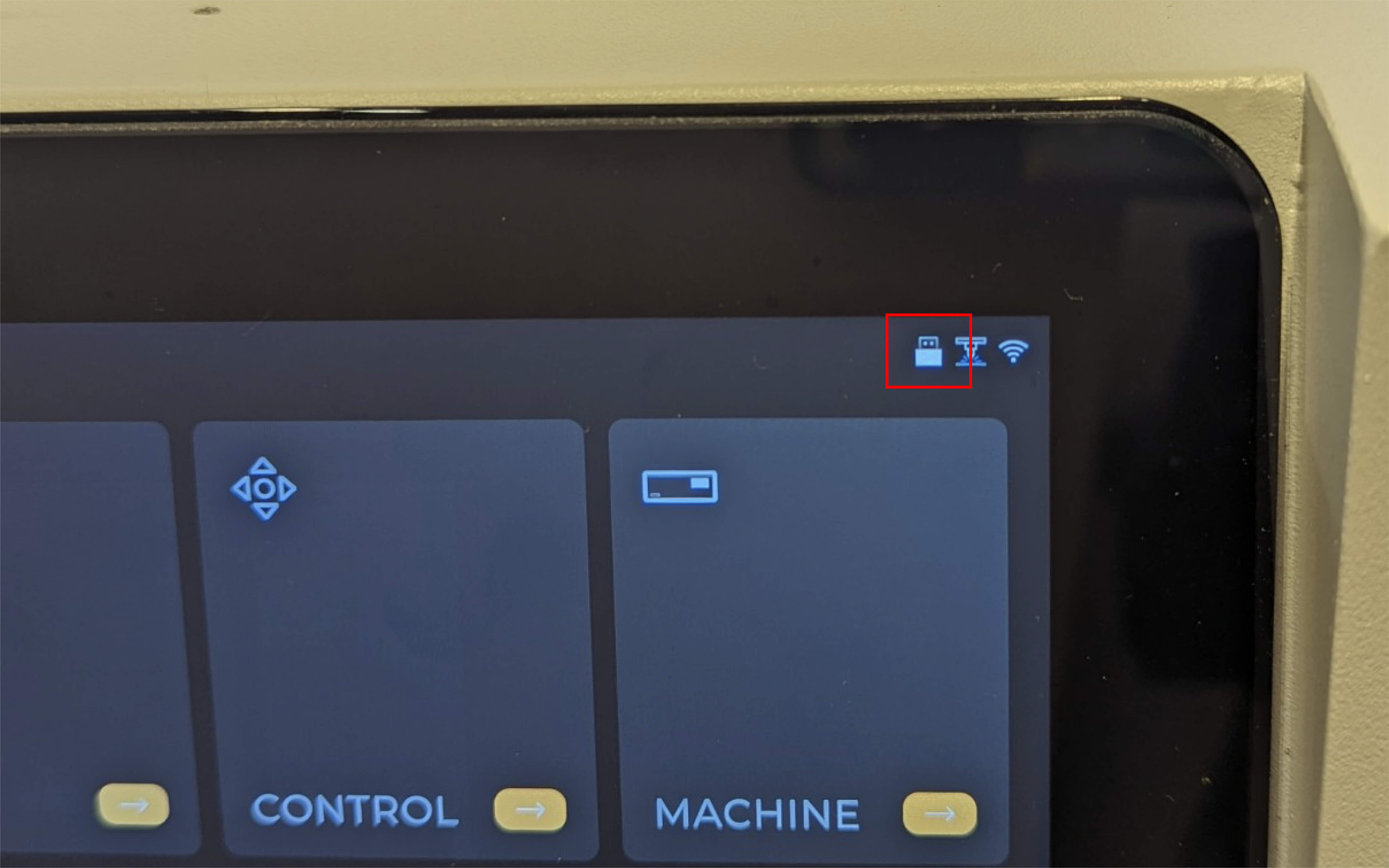

（USB-ikonet vil vises øverst til høyre på maskinpanelet for å indikere at en vellykket tilkobling er opprettet.)



2. Sett den andre enden av LightBurn-brokabelen inn i datamaskinen.

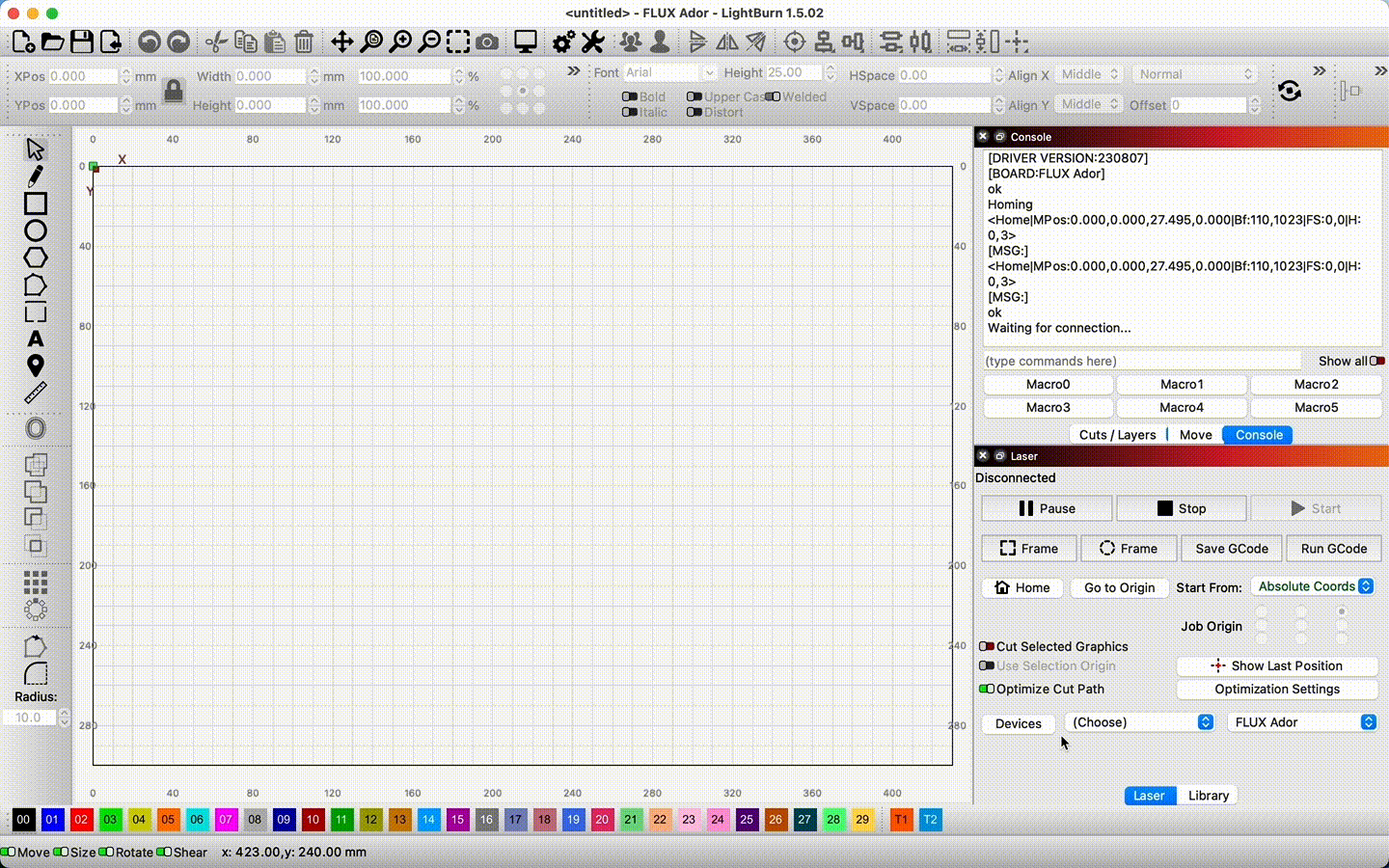

3. Velg riktig USB-portnavn. Hvis du velger feil port, vil tilkoblingen mislykkes. Du må kanskje prøve forskjellige porter. Hvis tilkoblingen er vellykket, vil følgende informasjon vises i Konsoll-fanen.



Hjemkjøringstest

Hvis datamaskinen er koblet til maskinen, vil maskinen starte hjemkjøring automatisk. Hvis ikke, klikk på hjem-knappen for å se om hjemkjøringsfunksjonen fungerer.

Start operasjon

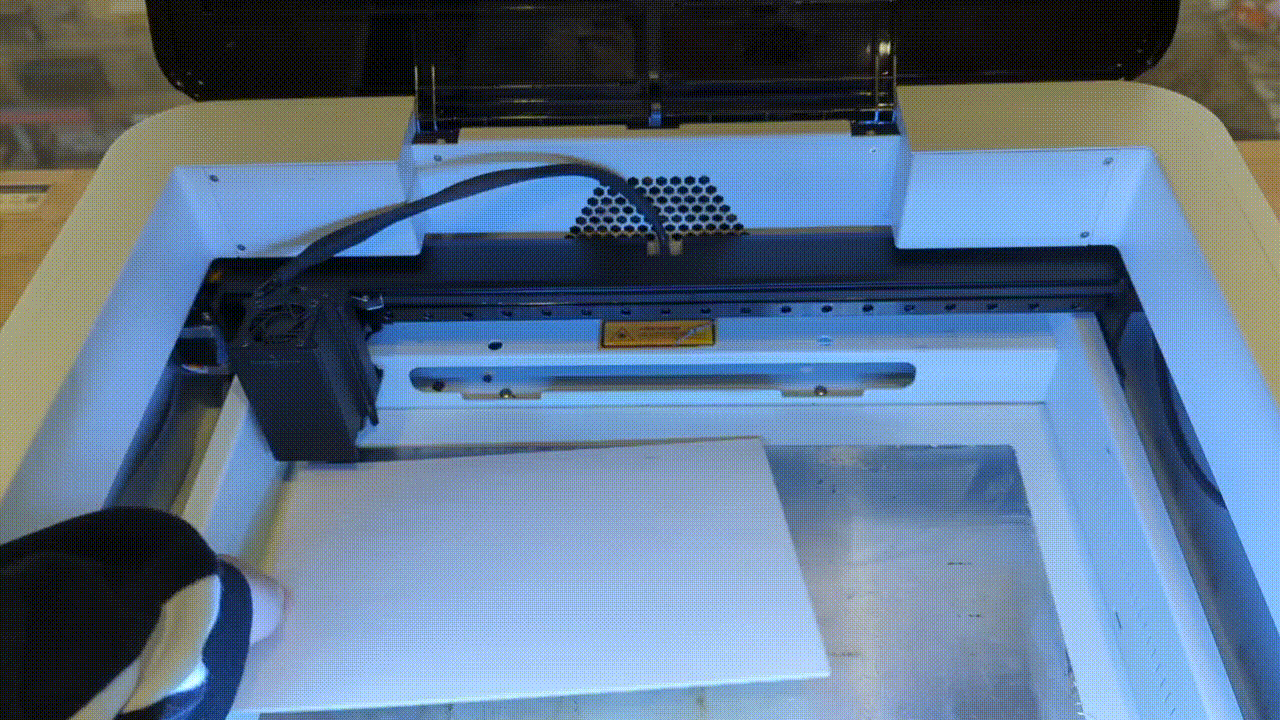

1. Plasser materialeet inne i maskinen.



2. Fokusering

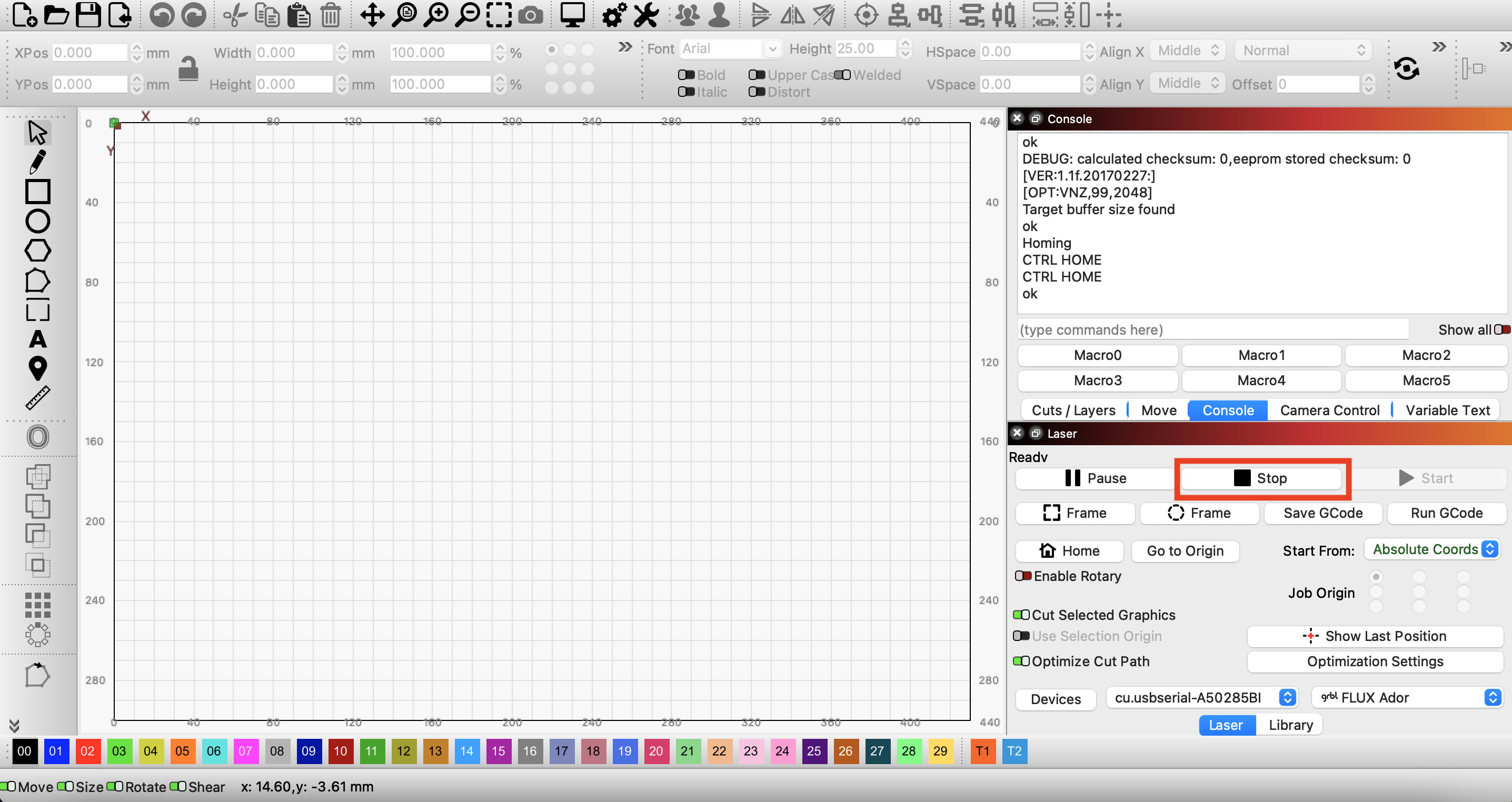

- Klikk på 'Stopp' knappen i 'Laser' panelet for å frigjøre motoren.

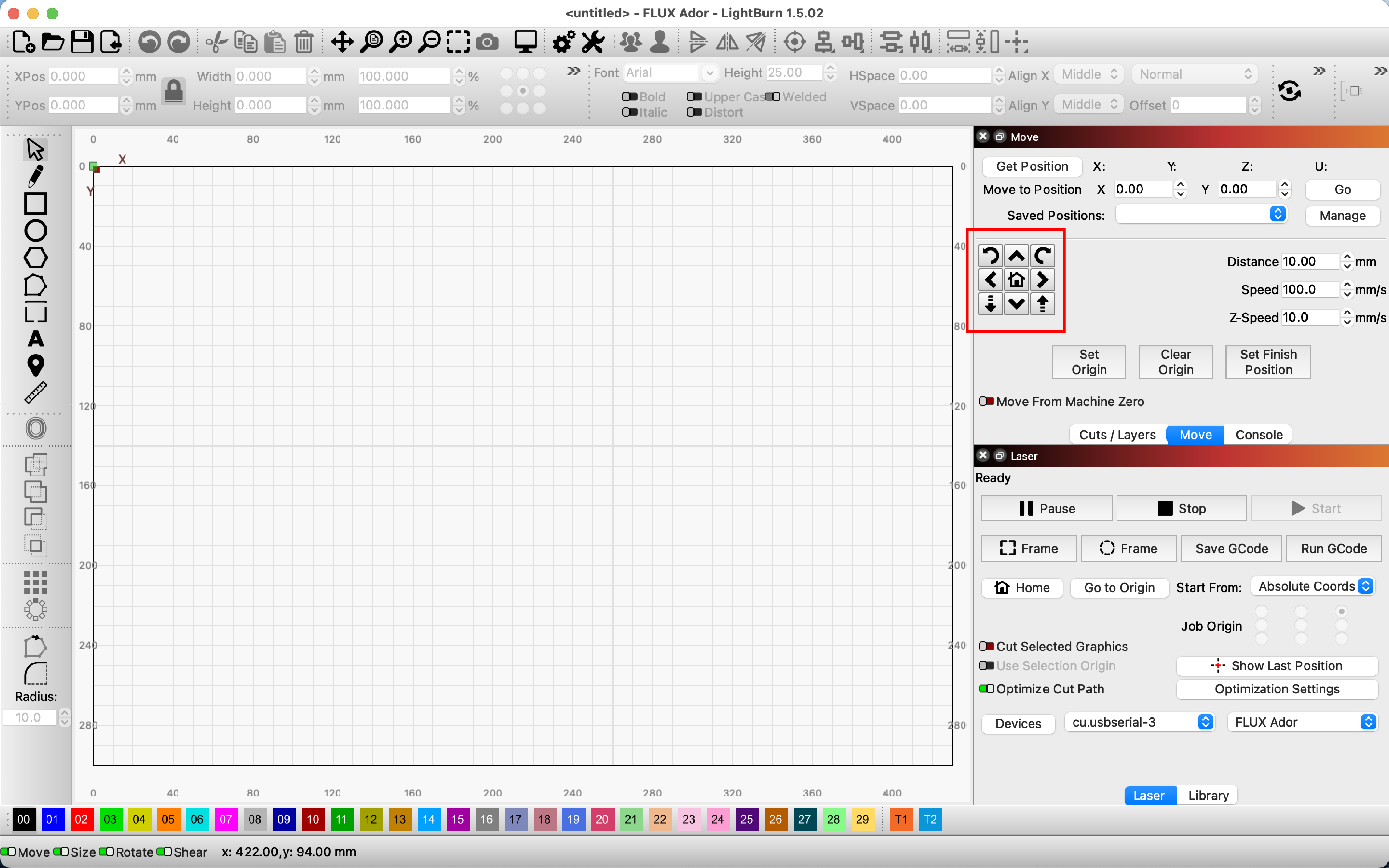

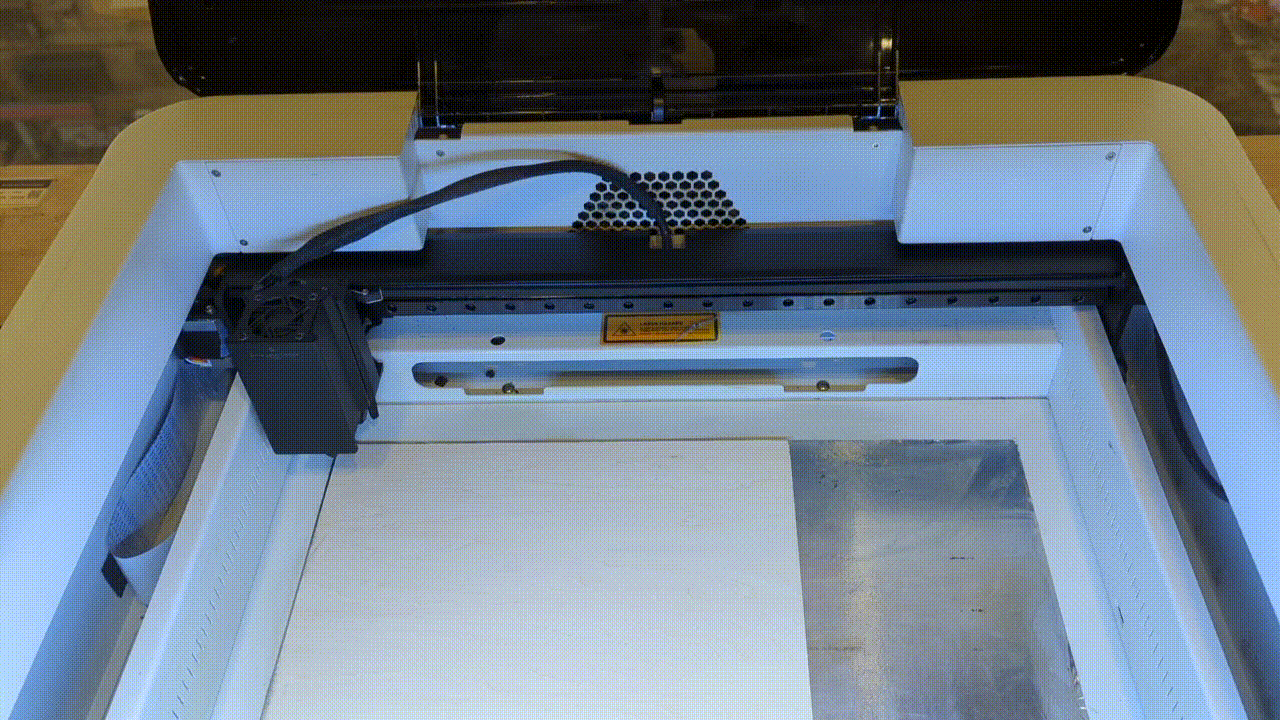

- Flytt laserhodet over materialeet.

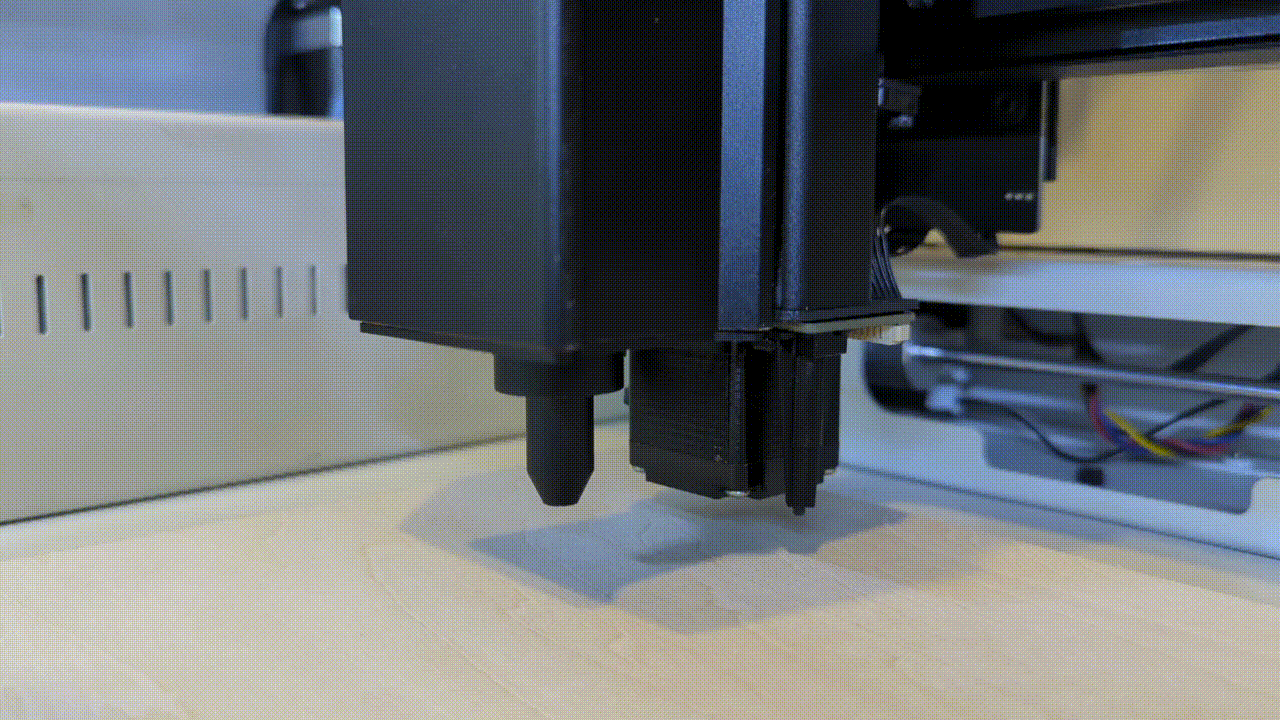

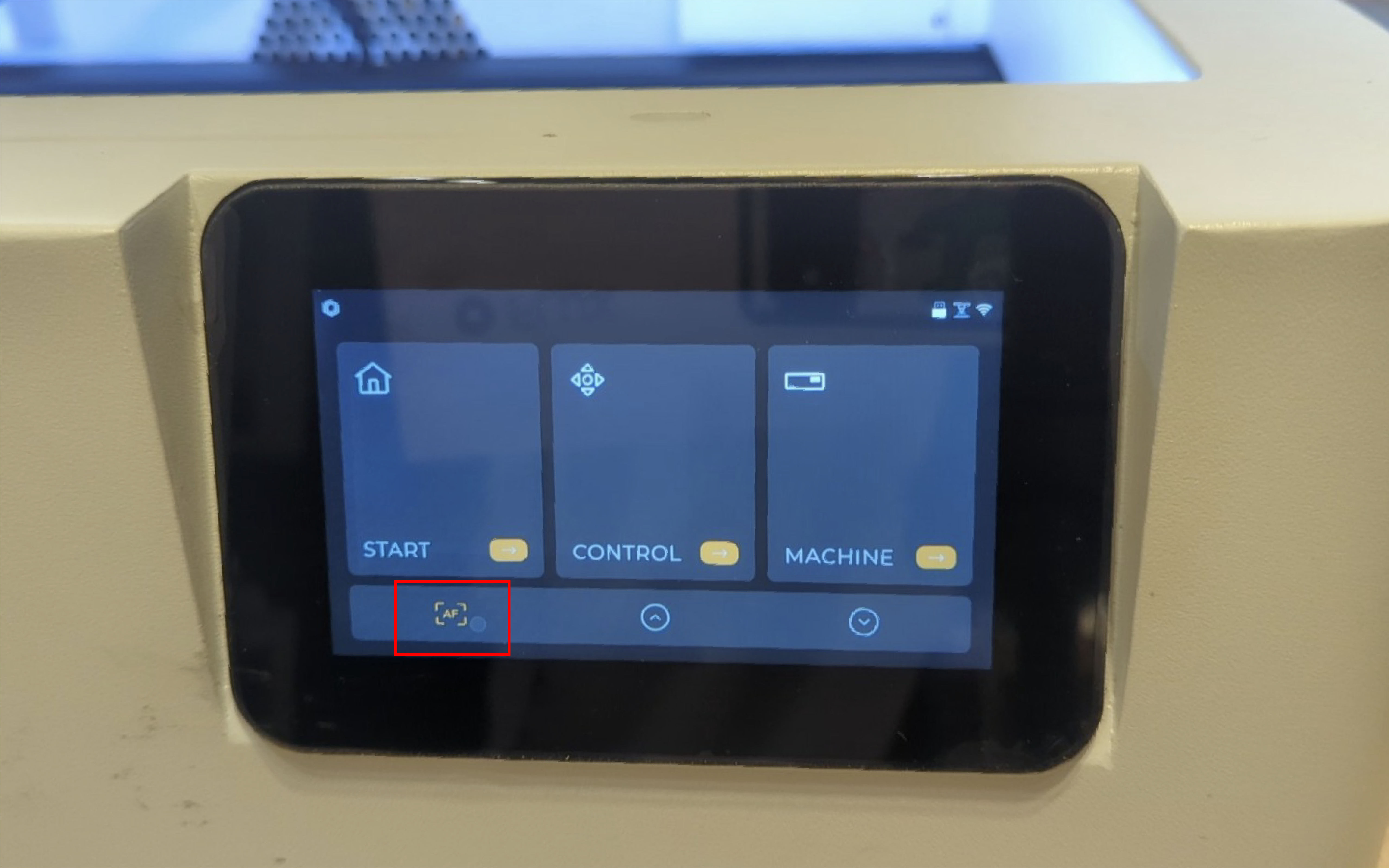

- Trykk og hold "AF"-knappen for å starte autofokus.

(Sørg for at fokusavstanden er korrekt innstilt før hver graverings- eller skjæreoperasjon.)

Merk:

• Sørg for at maskinen automatisk frigjør motoren innen 3 minutter ved bruk av LightBurn-kontroll. Hvis motoren er låst over lengre tid, kan det skade maskinen. (Klikk på 'Stopp' knappen i 'Laser' panelet for å frigjøre motoren)
• Etter å ha frigjort motoren, hvis du har flyttet på laserhodet, husk å trykke på "Home" for å tilbakestille posisjonen før du sender jobben. Ellers er det risiko for kollisjon.



3. Importer en fil til LightBurn

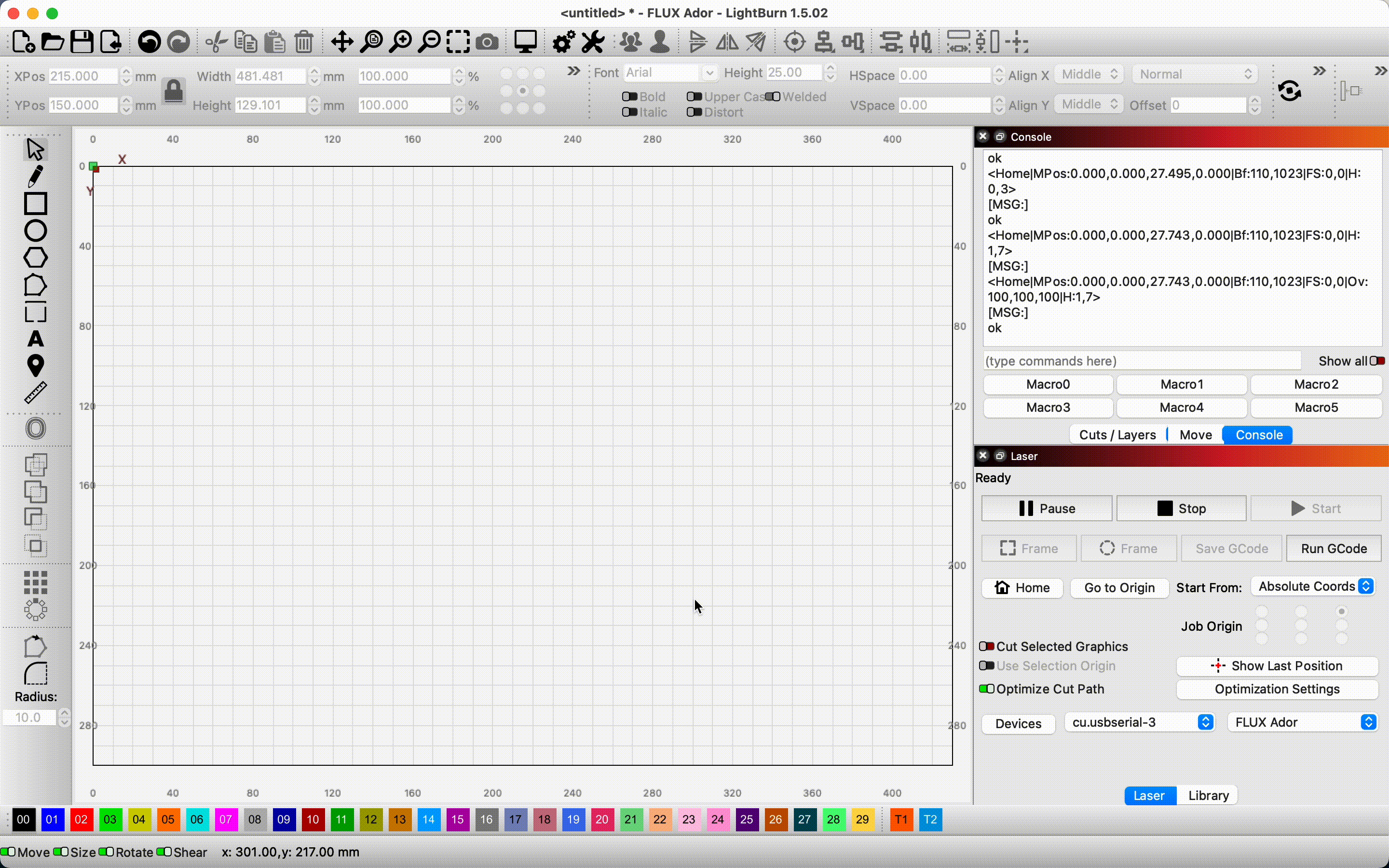

Klikk på ikonet ovenfor for å importere filen, eller dra og slipp filen direkte inn i arbeidsområdet.

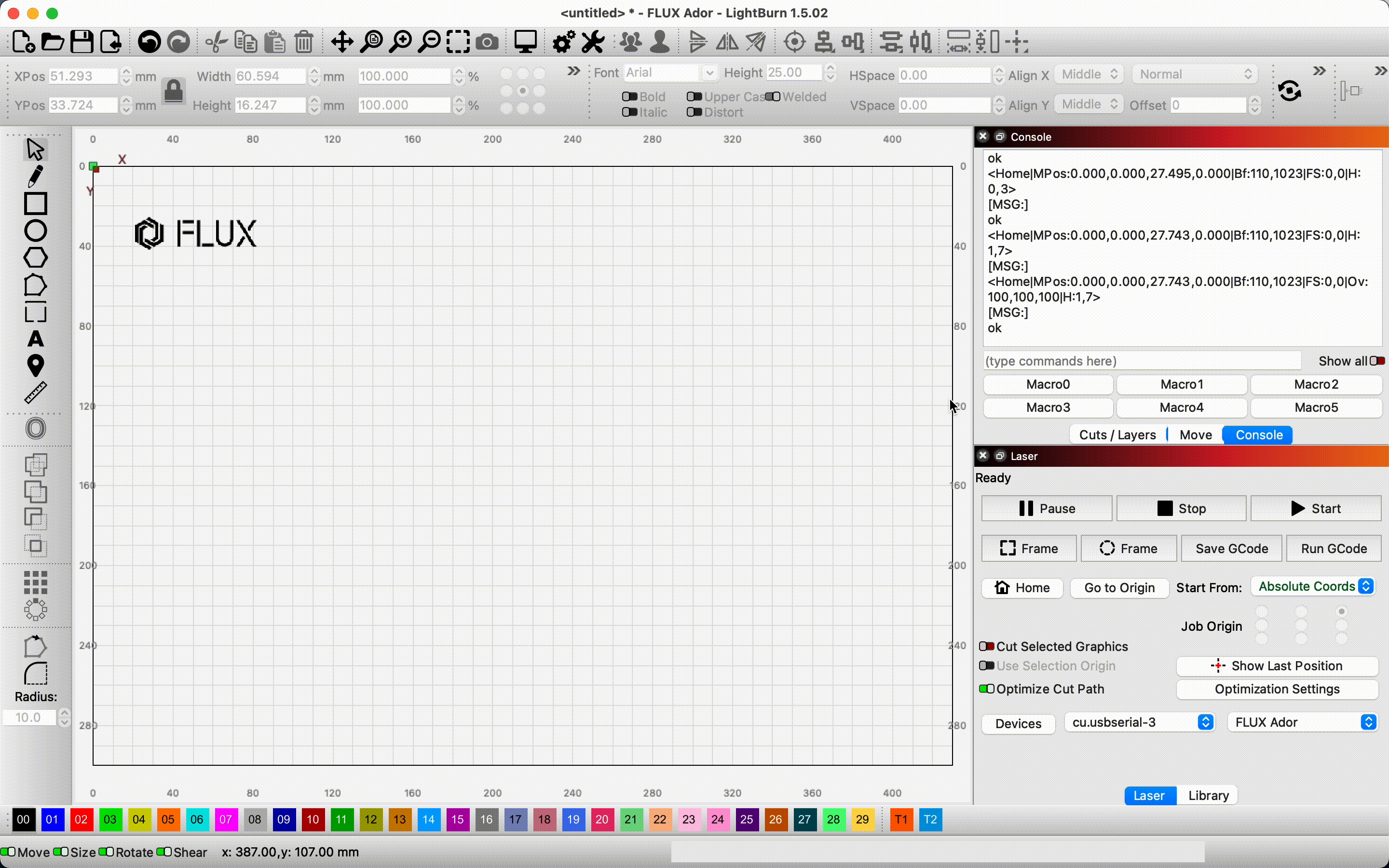

4. Still inn parameterne

Klikk på et mønster eller lag og still inn parameterne i nedre høyre hjørne av Cuts/Layers -fanen.

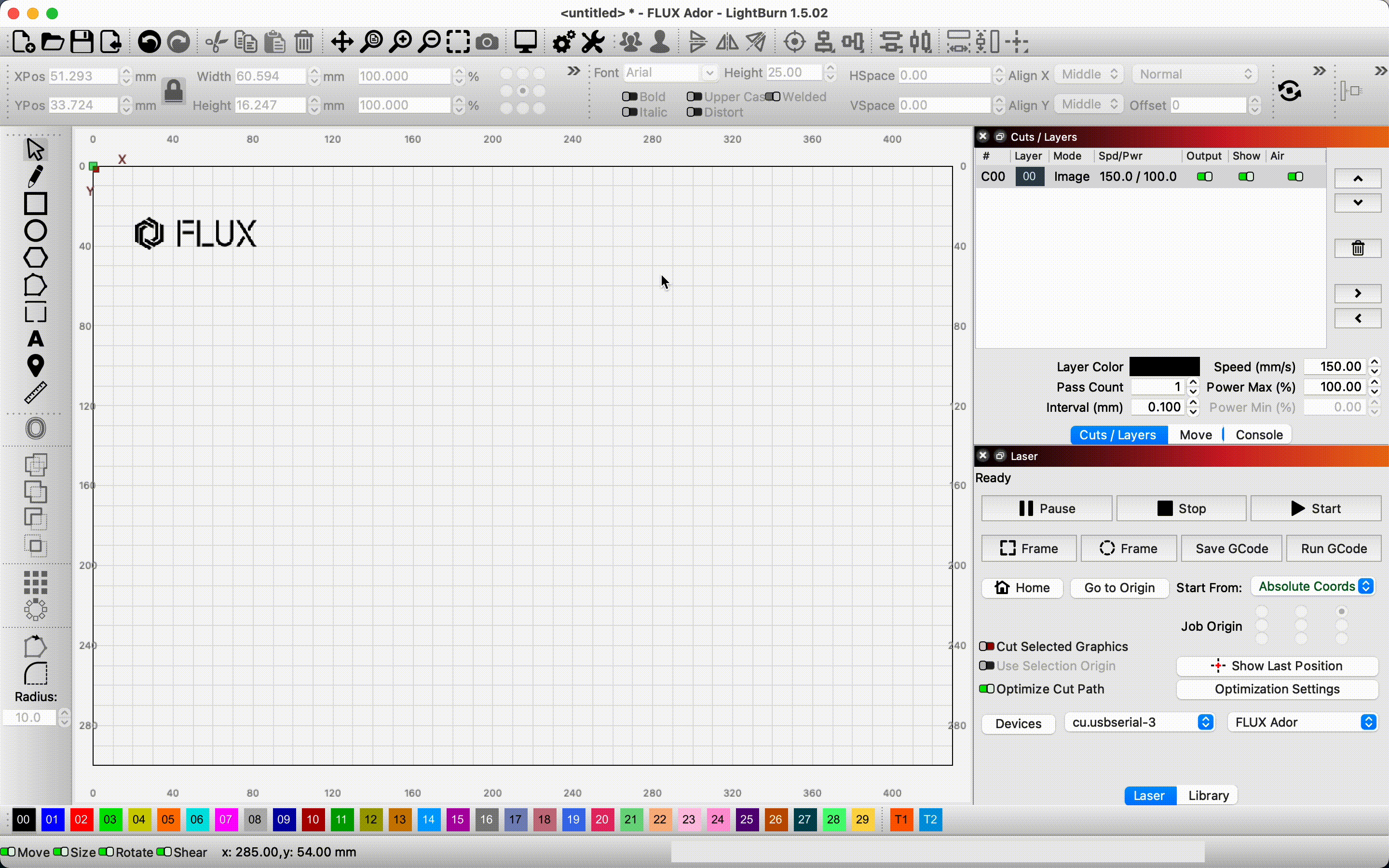

5. Slå på "Overscanning"-effekten

- Hvis laget er satt til "Fyll, Fyll + linje, Bilde eller Forskyvningsfyll" modus, anbefaler vi å aktivere "Overscanning" -funksjonen.

- Dobbeltklikk på et lag for å åpne "Innstillingsredigering for kutting"Slå på Overscanning-effekten og angi prosentandelen.

Merk: Parameterinnstillingene varierer for hver hastighet og materialee. Se "Anbefalte innstillinger for materialeparametere" nederst i denne artikkelen.



6. Angi startposisjonen

Velg "Absolutte koordinater" i nedtrekksmenyen "Start fra" i Laser -fanen.

Merk: Bruken av "Absolutte koordinater" er svært lik Beam Studio, så vi anbefaler det sterkt til brukere med erfaring med Beam Studio.



Absolutte koordinater

Hovedredigeringsvinduet du ser represekriv inner maskinens arbeidsområde. Alt du plasserer i dette området vil bli kuttet på tilsvarende sted på maskinen.



7. Klikk på "Home" i Laser-panelet.

Etter å ha frigjort motoren, hvis du har flyttet på laserhodet, husk å trykke på "Home" for å tilbakestille posisjonen før du sender jobben. Ellers er det risiko for kollisjon.



8. Forhåndsvis graveringsposisjonen

- Åpne "Aktiver laserbryter" in "Enhetsinnstillinger".

- Klikk OK og start LightBurn på nytt (husk å lagre den nåværende filen før omstart).

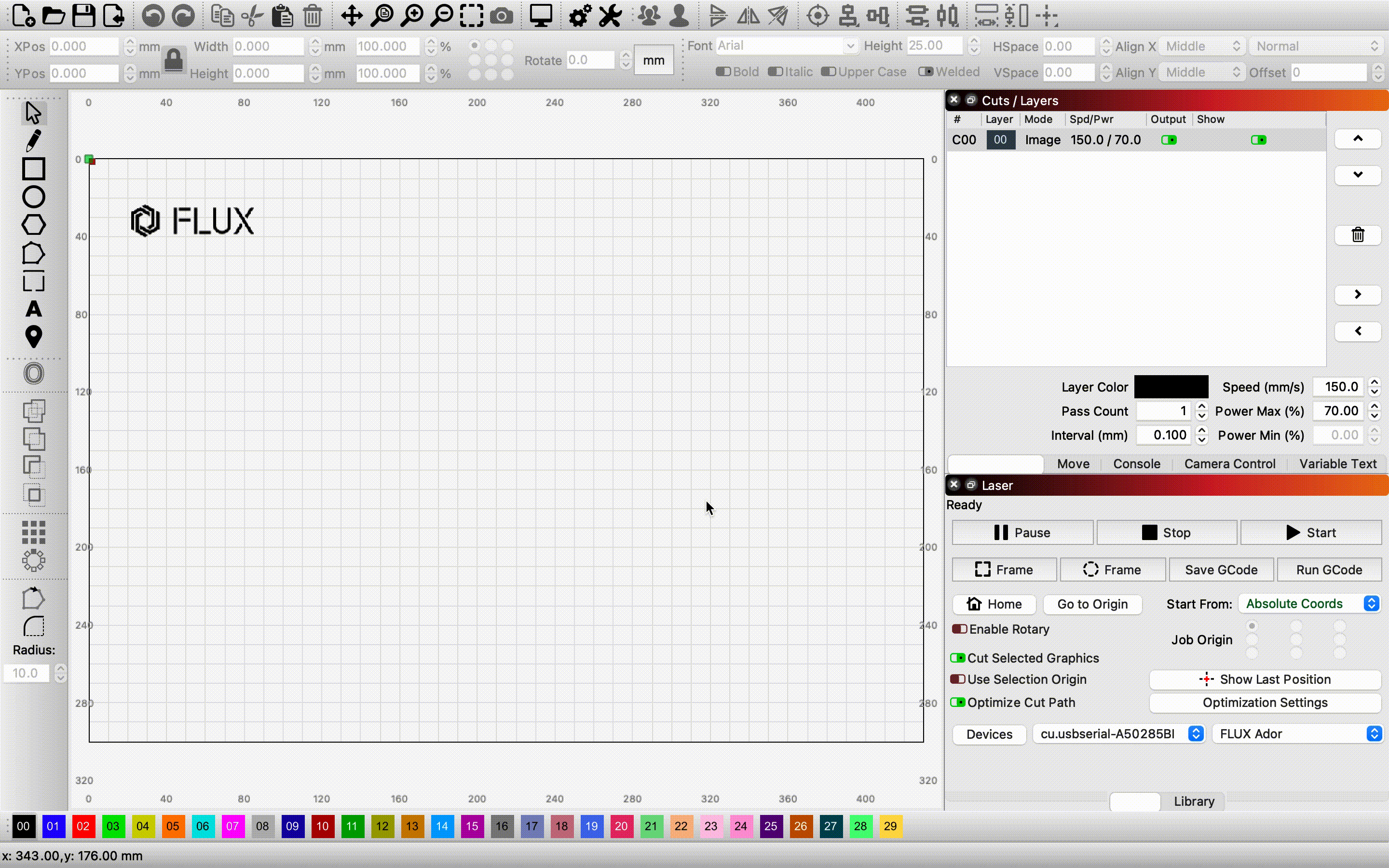

- Skriv inn m136p173 i Konsoll vinduet på høyre side for å slå på lasermodulen. (Vil ikke avgi lys.)

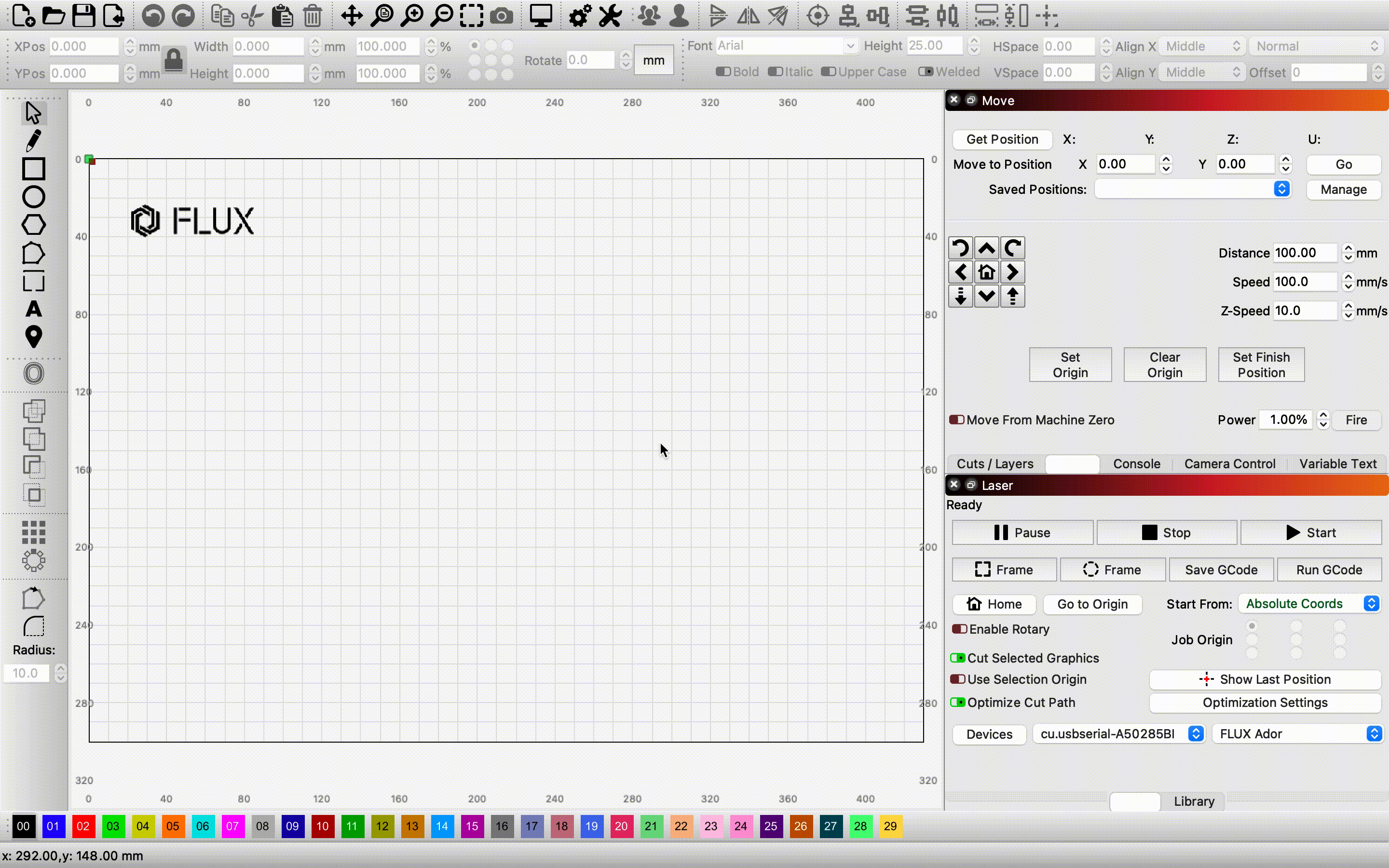

- Still inn parameteren for brenneffekt i Flytt vinduet på høyre side.

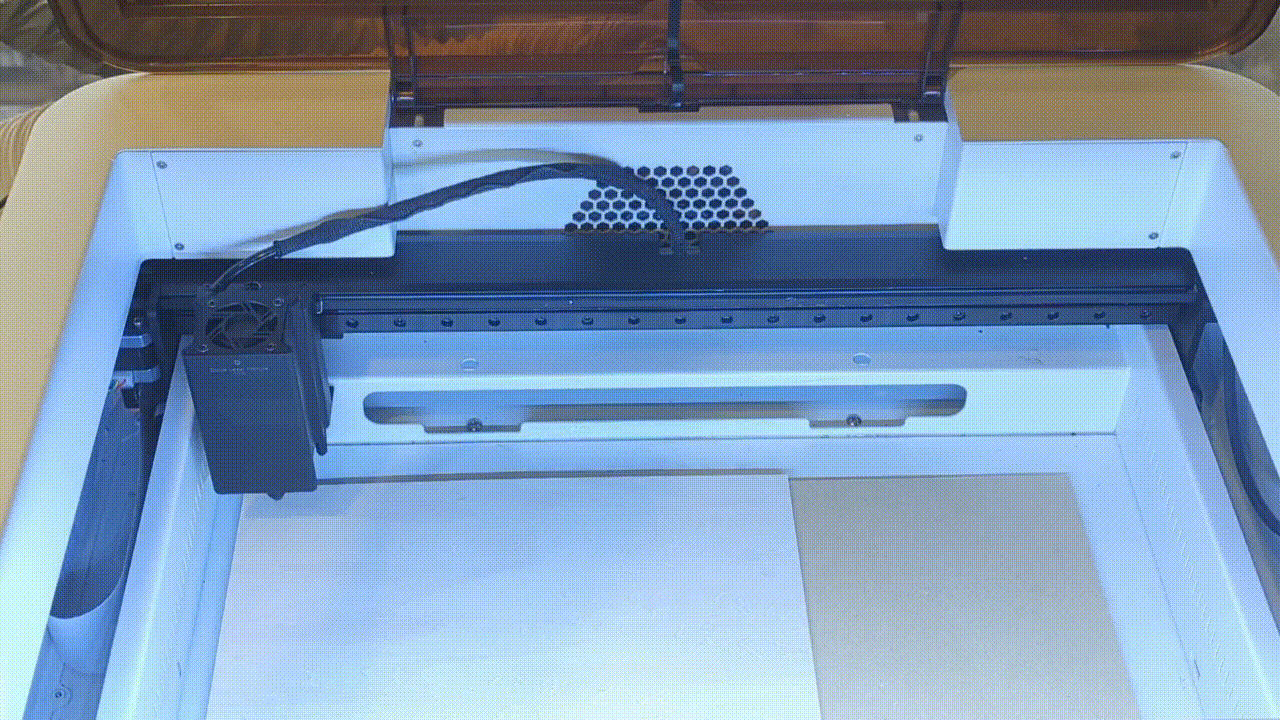

- Lukk døren.

- Klikk Brenn i Flytt vinduet og sjekk om maskinen avgir laserlys (klikk Brenn igjen for å slå av laserlyset etter kontroll).

- Stter å ha bekreftet at laserlyset er tilgjengelig, velg mønsteret og klikk "Ramme" mens du holder nede "Shift" for å se om mønsteret vil bli gravert i forventet posisjon.

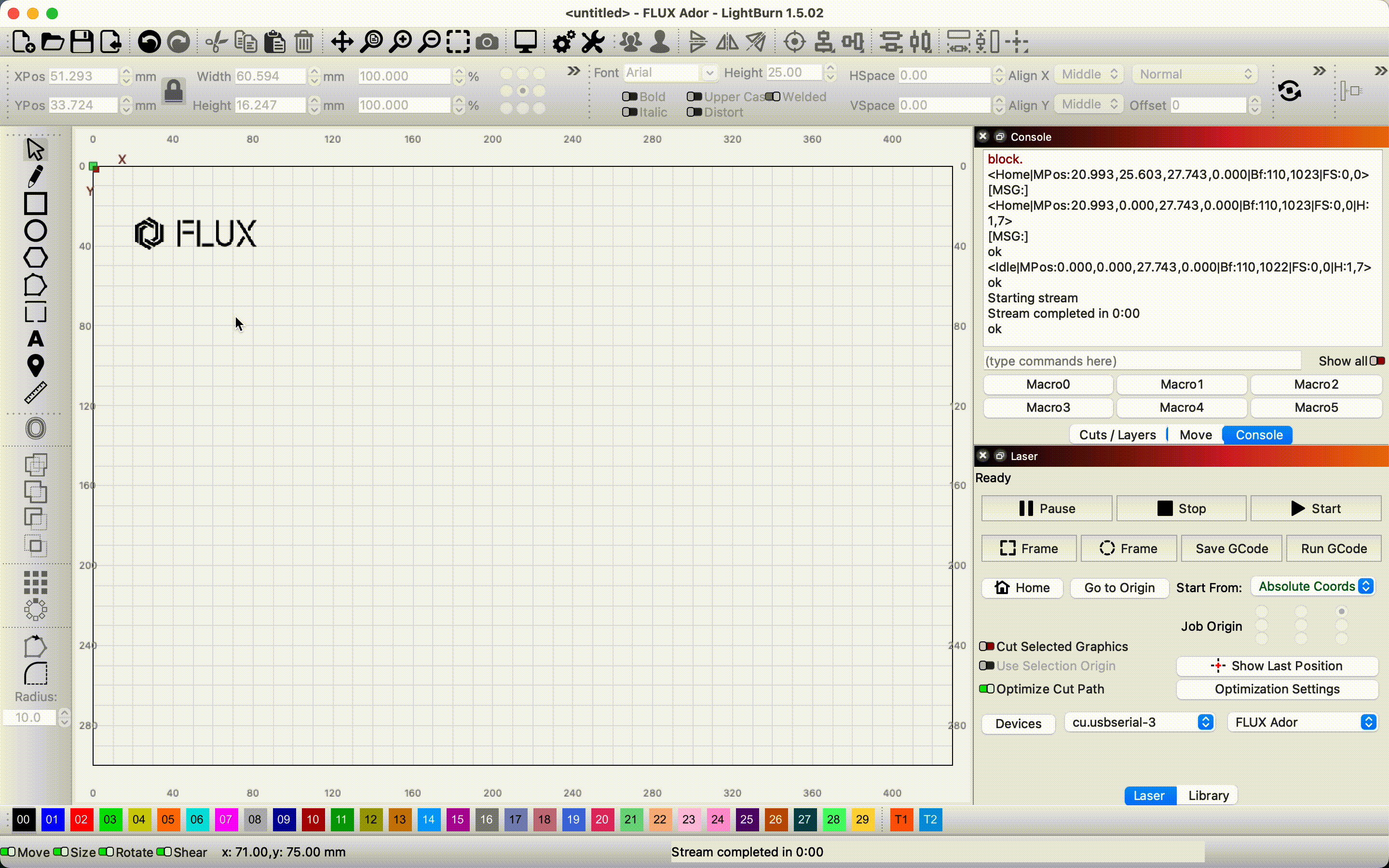

9. Klikk Hjem og send jobben

Velg bildet og klikk "Start" i Laser fanen for å sende jobben.

Merk: Å fjerne kabelen mens prosjektet kjører vil stoppe operasjonen. Sørg for at kabelen er godt tilkoblet under jobbkjøring.

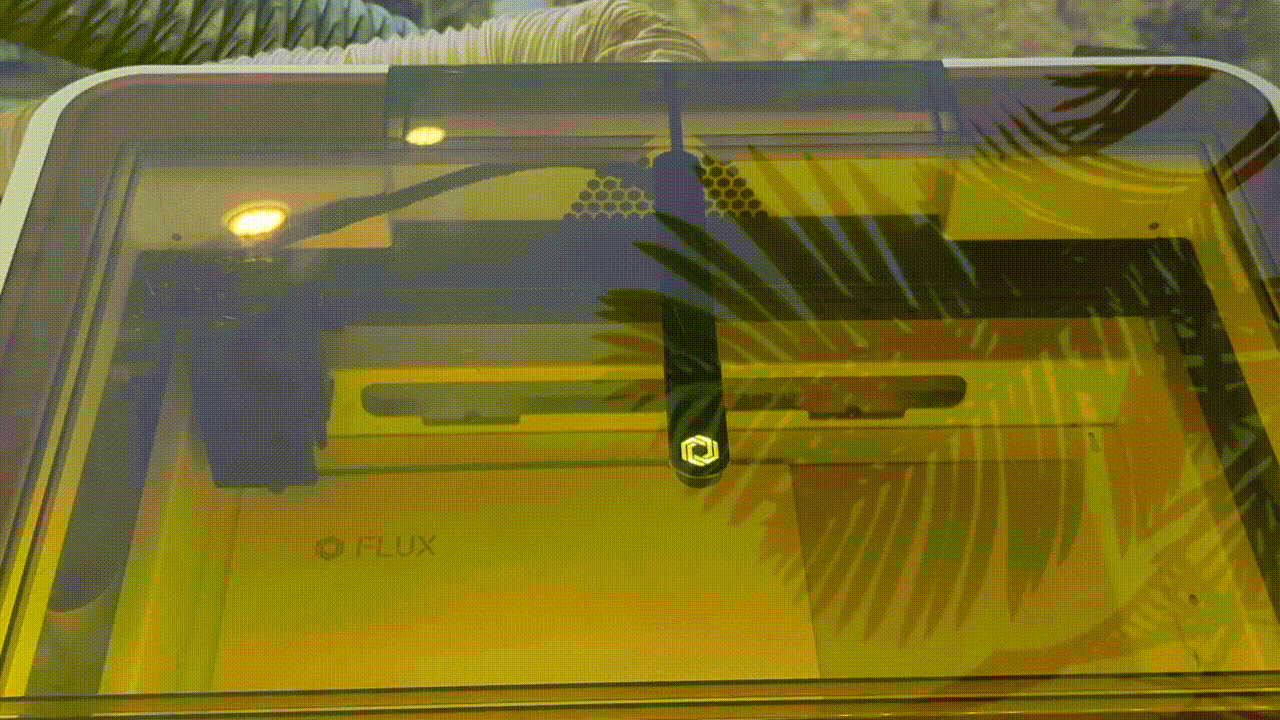

10. Graveringsresultater

Merk: Hvis graveringsresultatet er uklart, utydelig eller svakt i fargen, vennligst sjekk om laserhodet er riktig fokusert.



____________________________________________________________________________________

I tillegg til absolutte koordinater finnes det andre alternativer for å fortelle LightBurn hvordan mønsteret skal plasseres innenfor maskinens arbeidsområde.

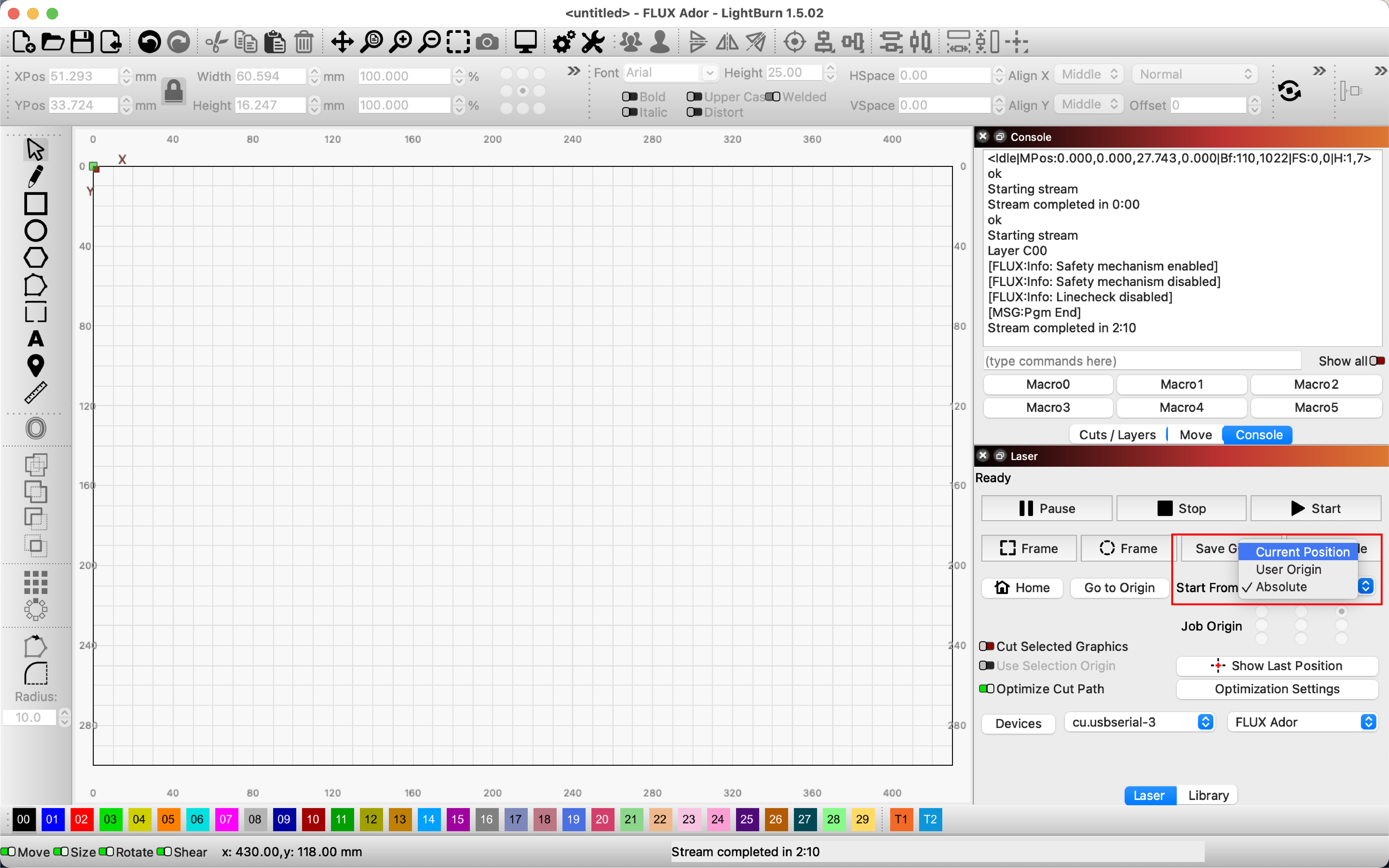

Nåværende posisjon

Jobben kutter/graverer basert på laserhodets nåværende posisjon.



Jobbens utgangspunkt

Innstilling "Jobbens utgangspunkt" vil fortelle LightBurn hvordan jobben skal posisjoneres i forhold til laseren.

(Den grønne indikatoren for "Jobbens utgangspunkt" som vises i hovedredigeringsvinduet, vil flytte seg når du endrer innstillingene.)

____________________________________________________________________________________

Anbefalte innstillinger for materialeparametere

10W diodelaser

materiale		Effekt	Hastighet	Utfør	Overscanning
Tre	3mm kutting	100.0 %	6.0 mm/s	1 gang	-
Tre	5mm kutting	100.0 %	3,0 mm/s	1 gang	-
Tre	Gravering	100.0 %	150,0 mm/s	1 gang	9,4%
Akryl	3mm kutting	100.0 %	2,0 mm/s	1 gang	-
Akryl	5mm kutting	100.0 %	2,0 mm/s	2 ganger	-
Akryl	Gravering	75,0 %	150,0 mm/s	1 gang	9,4%



20W diodelaser

materiale		Effekt	Hastighet	Utfør	Overscanning
Tre	3mm kutting	100.0 %	8,0 mm/s	1 gang	-
Tre	5mm kutting	100.0 %	4,0 mm/s	1 gang	-
Tre	Gravering	60,0 %	150,0 mm/s	1 gang	9,4%
Akryl	3mm kutting	100.0 %	4,0 mm/s	1 gang	-
Akryl	5mm kutting	100.0 %	2,0 mm/s	1 gang	-
Akryl	Gravering	50,0 %	150,0 mm/s	1 gang	9,4%
