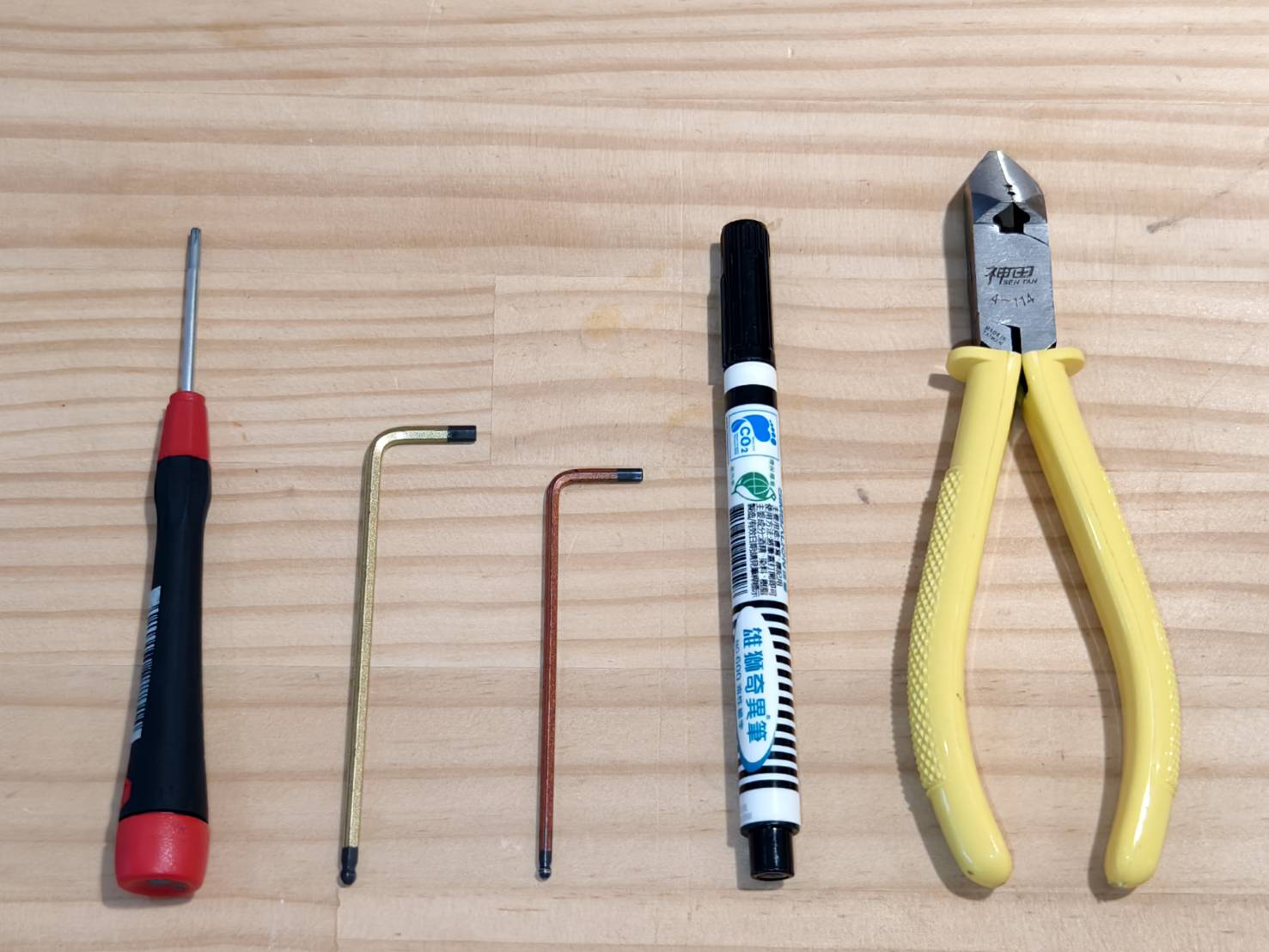

Ferramentas
| 1 |
Chave Torx T8 Chave de fenda |
| 2 |
Chave Allen de 3mm |
| 3 |
Chave Allen de 2,5mm |
| 4 |
Caneta marcadora |
| 5 |
Alicate de corte diagonal |
Passo 1

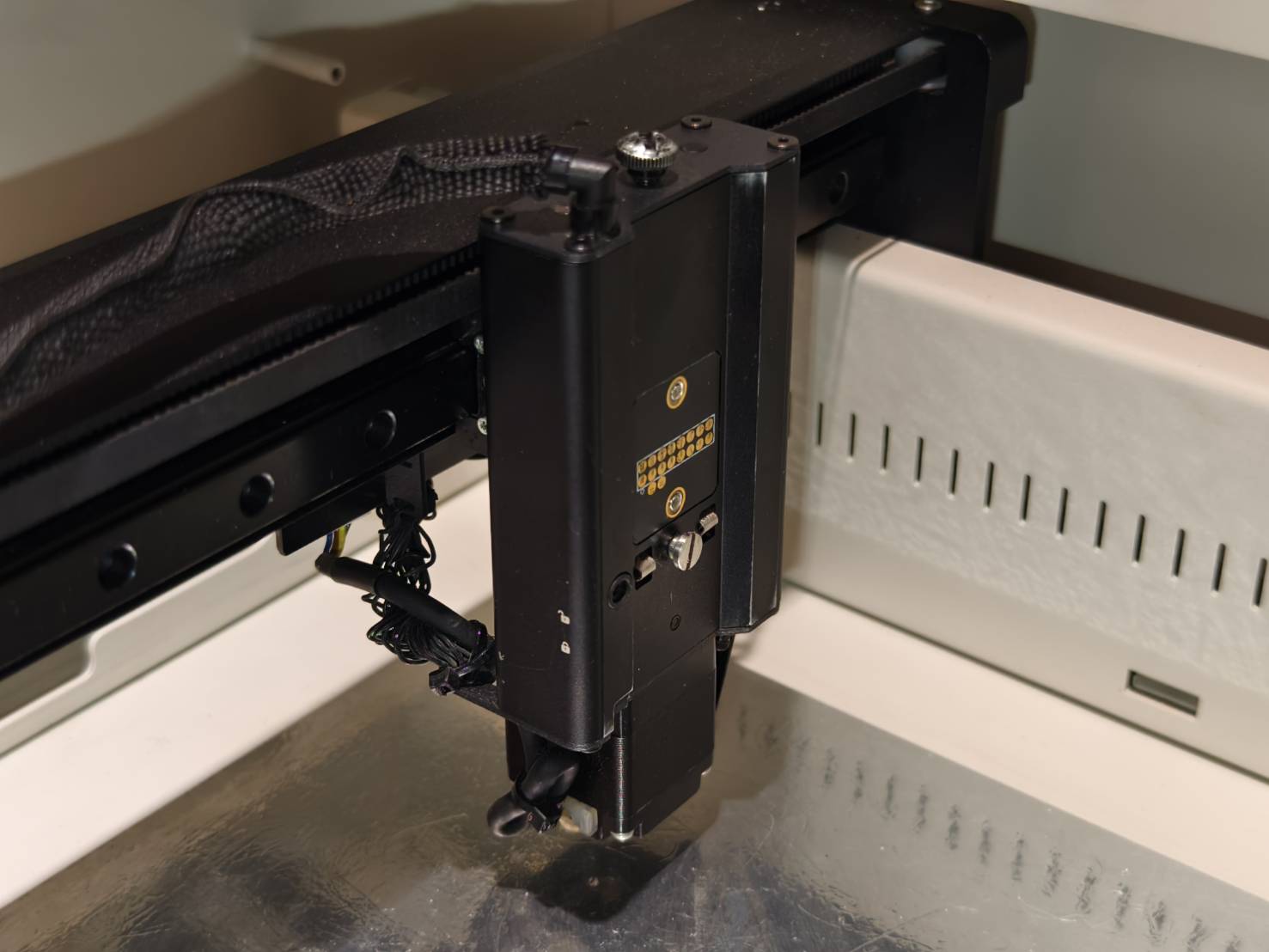

Remova o módulo de laser ou impressão, se houver algum instalado.
Passo 2
Utilize uma chave Allen para remover a mola tensora da correia no eixo X.
Passo 3
De frente para o painel da máquina, no lado esquerdo, desconecte o cabo do motor do eixo X.
Passo 4
Desligue a máquina, retire o cabo de alimentação e vire-a de cabeça para baixo.
Passo 5
Marque o pé de borracha e o parafuso que estão próximos à porta USB.
O objetivo da marcação é que o parafuso deste pé será mais curto que os outros e deve permanecer na mesma posição.
Passo 6
Remova estes parafusos inferiores.
(Parafuso T8 x 6 unidades e parafuso sextavado de 3mm x 4 unidades)
Passo 7
Vire a máquina e remova os parafusos laterais (Parafuso T8 x 2 unidades)
Passo 8
Marque os orifícios dos parafusos em ambos os lados com uma caneta.
O objetivo é lembrar que os lados marcados devem ficar voltados para a área de trabalho durante a montagem.
Passo 9

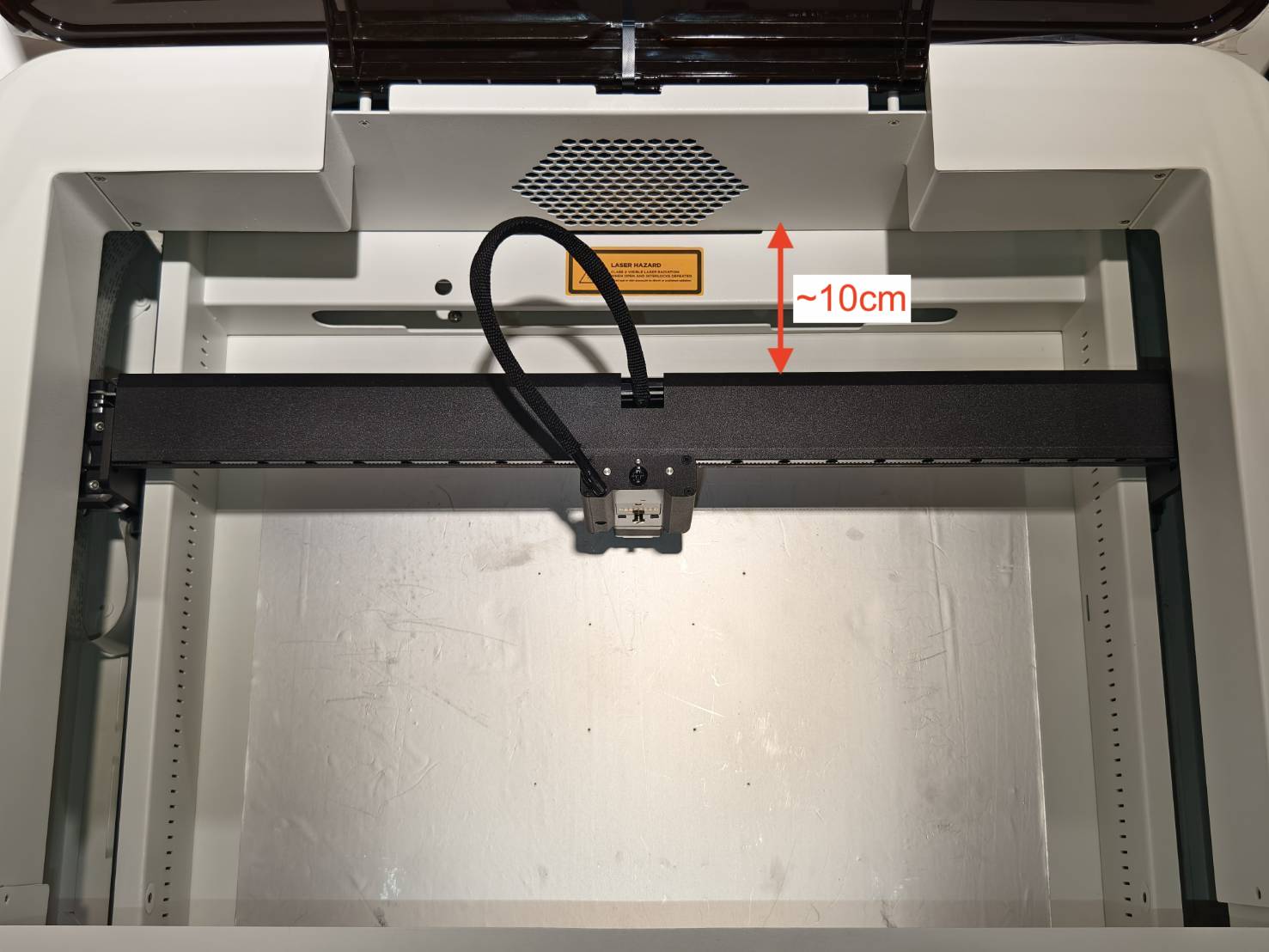

Mova o suporte do módulo para uma posição a aproximadamente 10cm da estrutura.
(O objetivo aqui é não obstruir o pórtico do eixo X. Se estiver muito atrás, ficará travado após ser levantado, e o motor do eixo X não poderá ser alcançado. Se estiver no meio, o cabo de 38 pinos do eixo Y pode ser danificado)
Passo 10
Levante a estrutura superior com ambas as mãos e posicione-a sobre os suportes.
(Cuidado para não prender os fios entre as estruturas.)
Exemplo de estrutura posicionada sobre os suportes:
Vídeo demonstrativo da elevação (O vídeo foi gravado dentro da máquina):
Passo 11

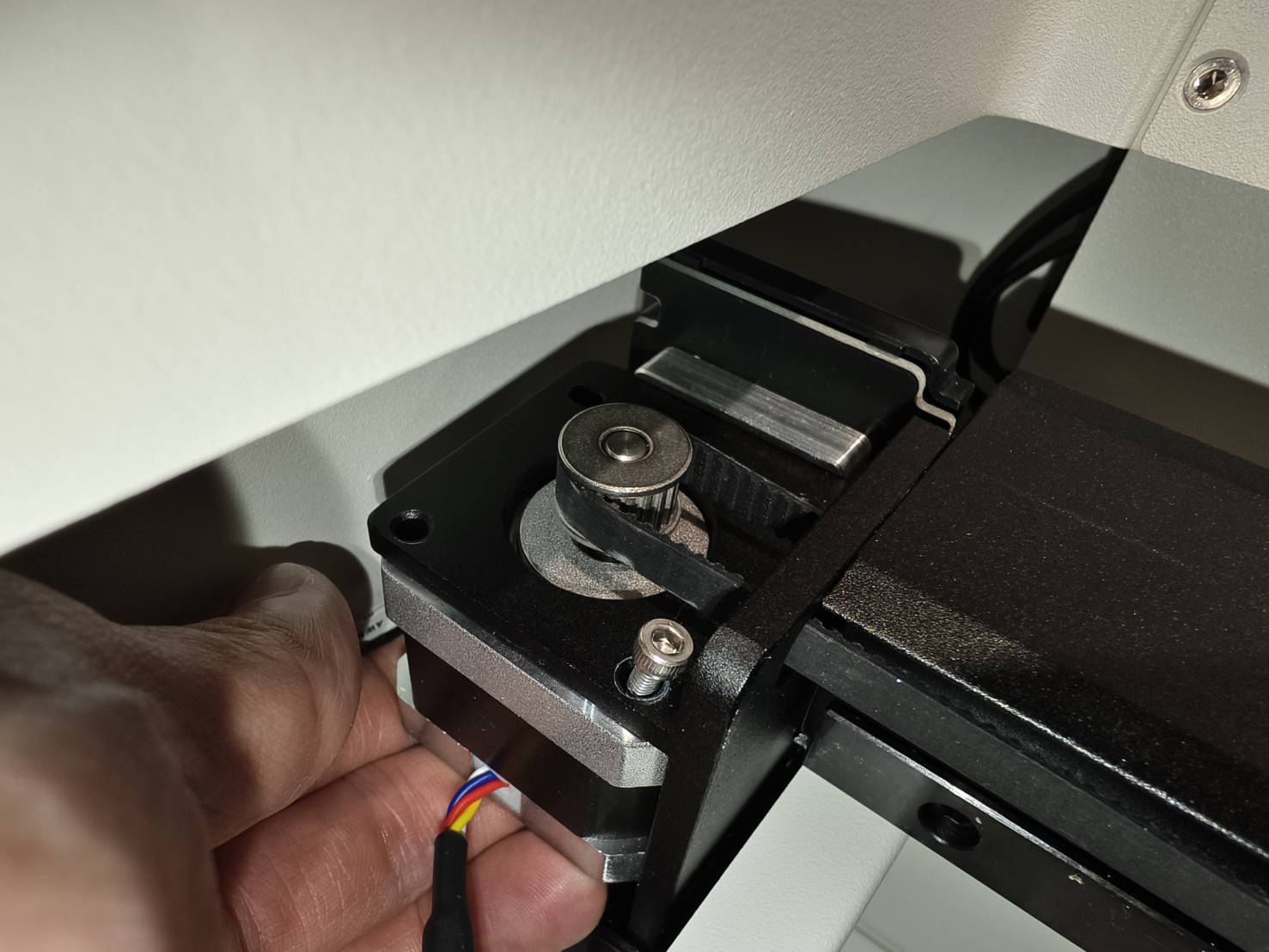

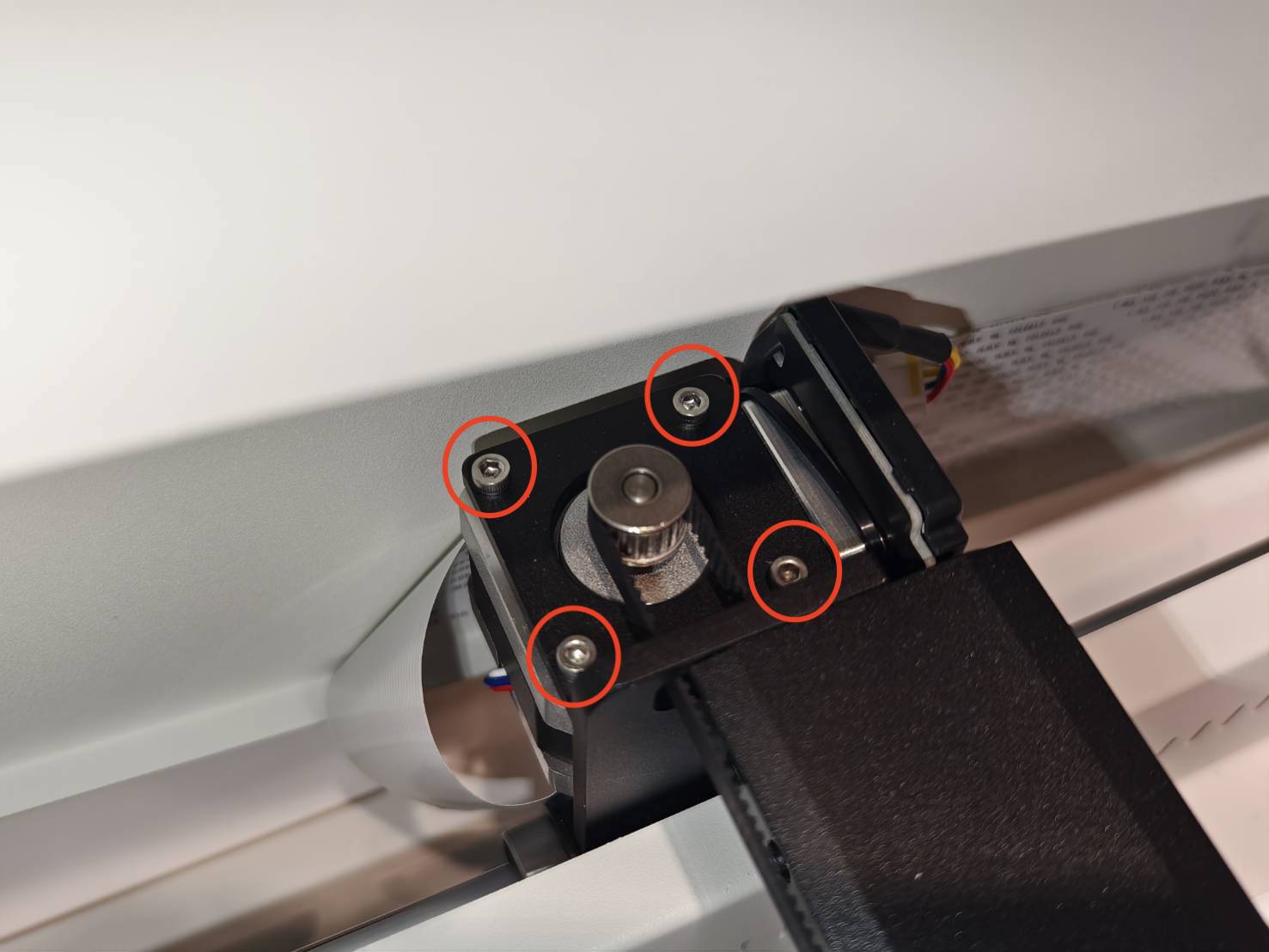

Solte o motor do eixo X desparafusando estes quatro parafusos com uma chave Allen de 2,5mm.
Passo 12

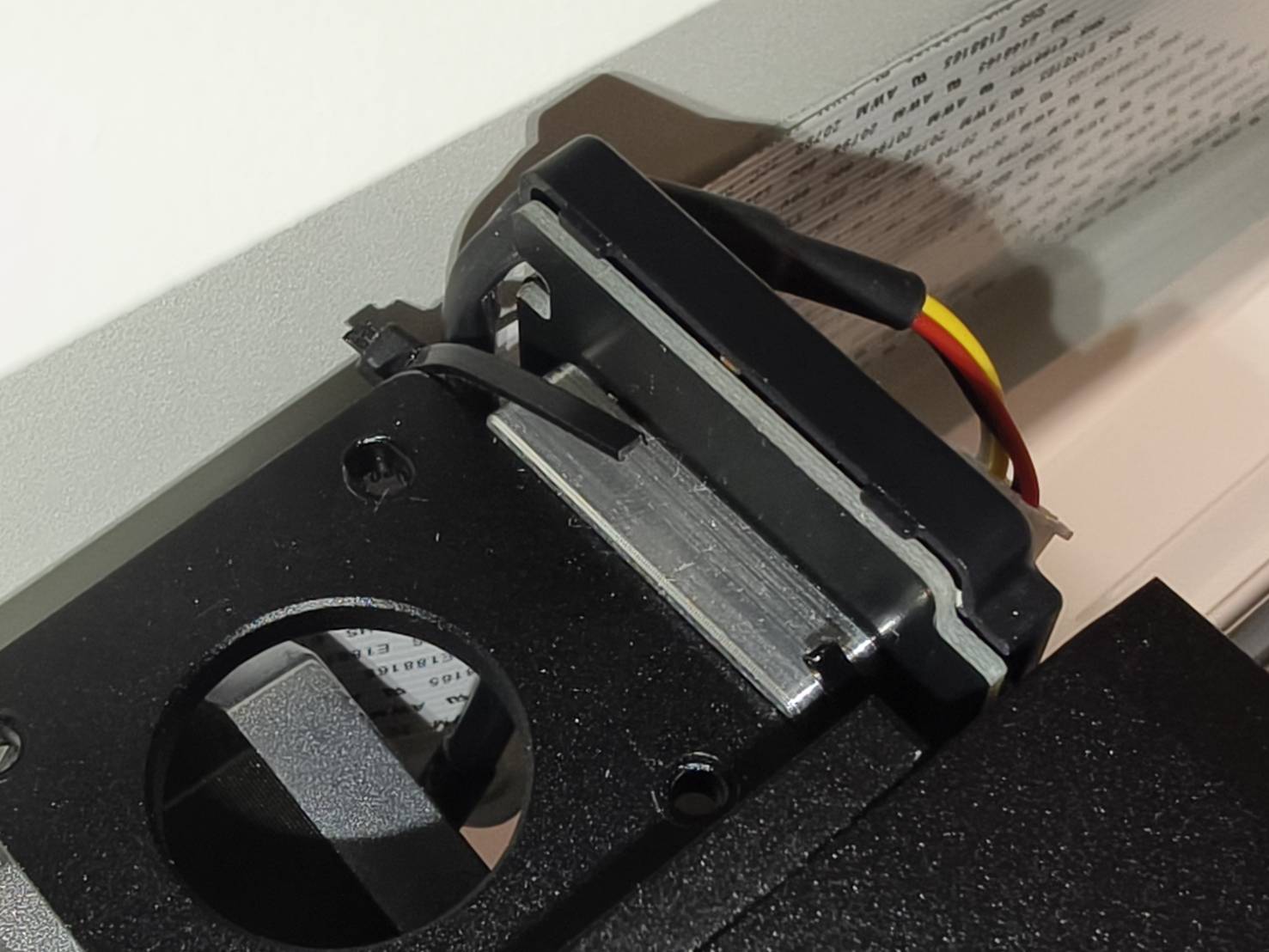

Corte a braçadeira para que o motor possa ser removido.
Passo 13

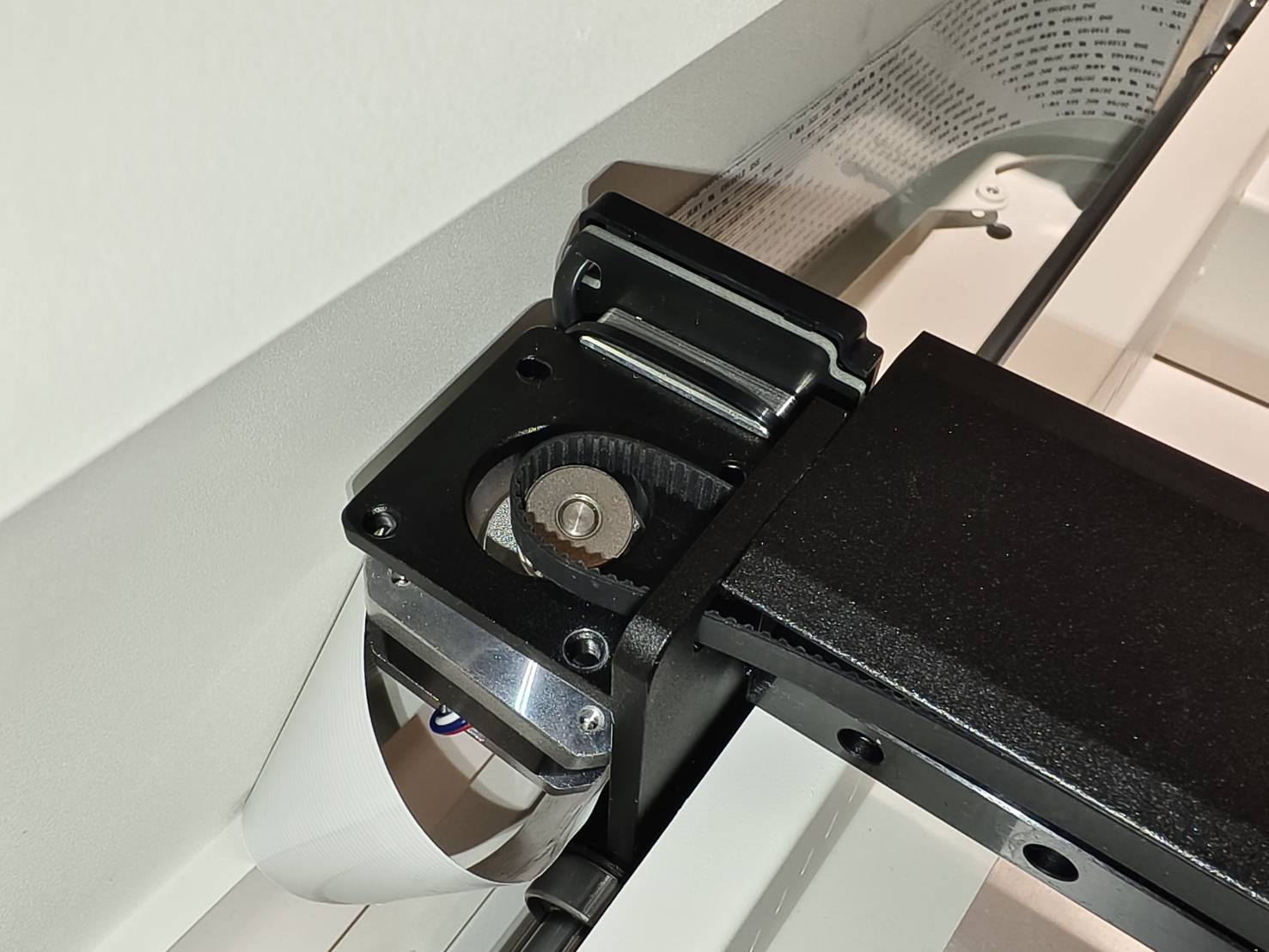

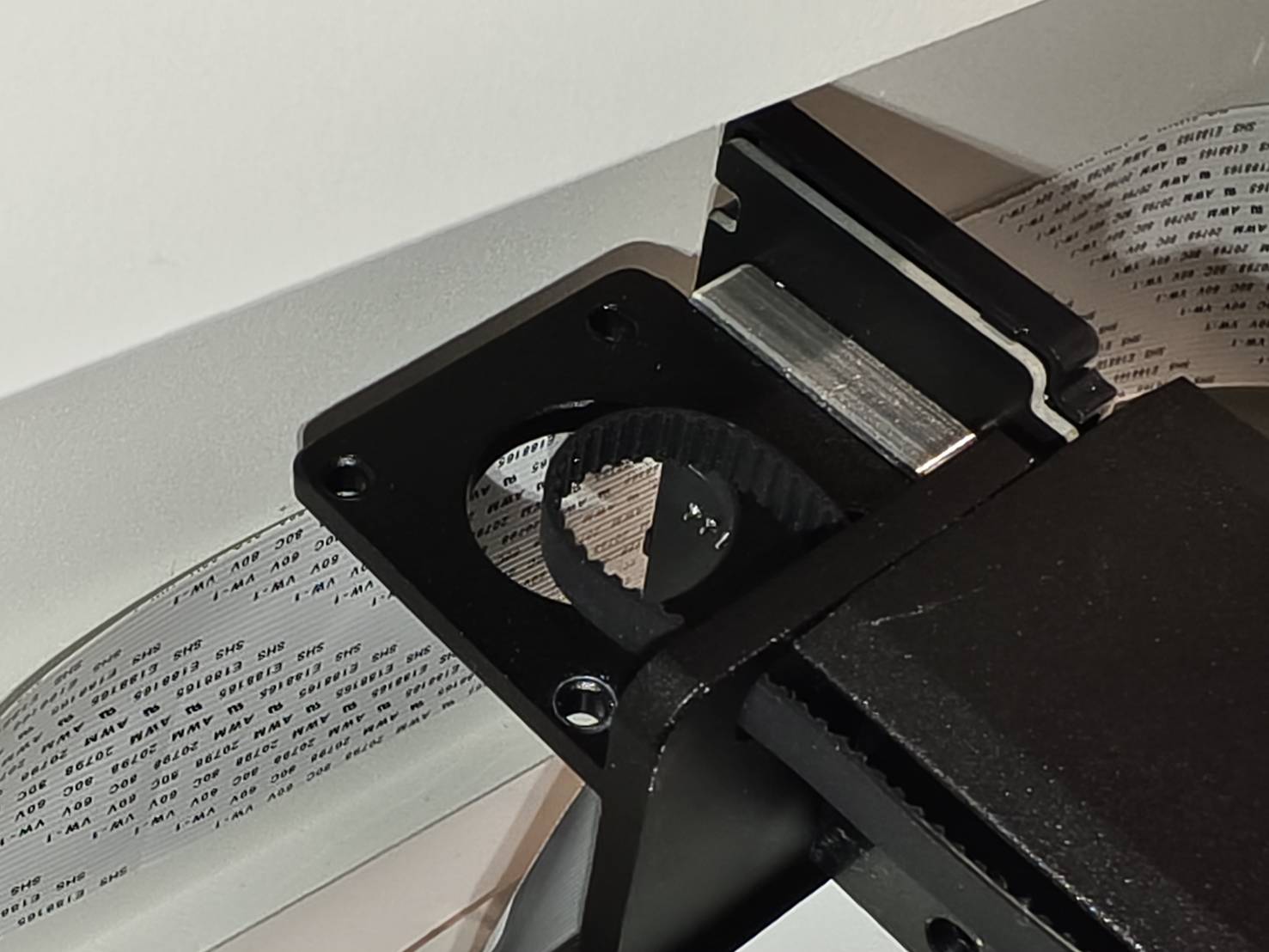

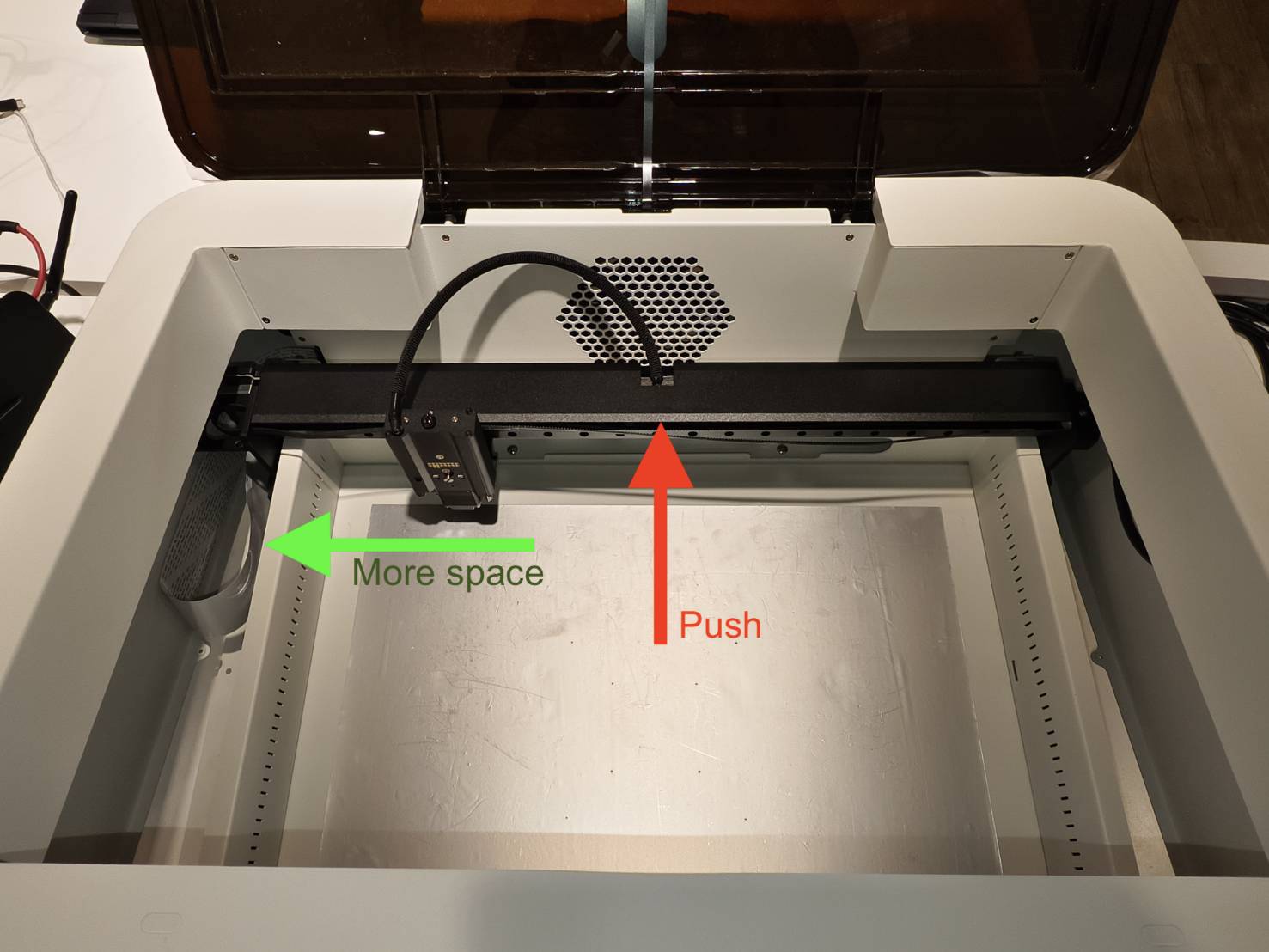

Empurre suavemente o eixo X para trás. Isso criará mais espaço no lado esquerdo.
Passo 14

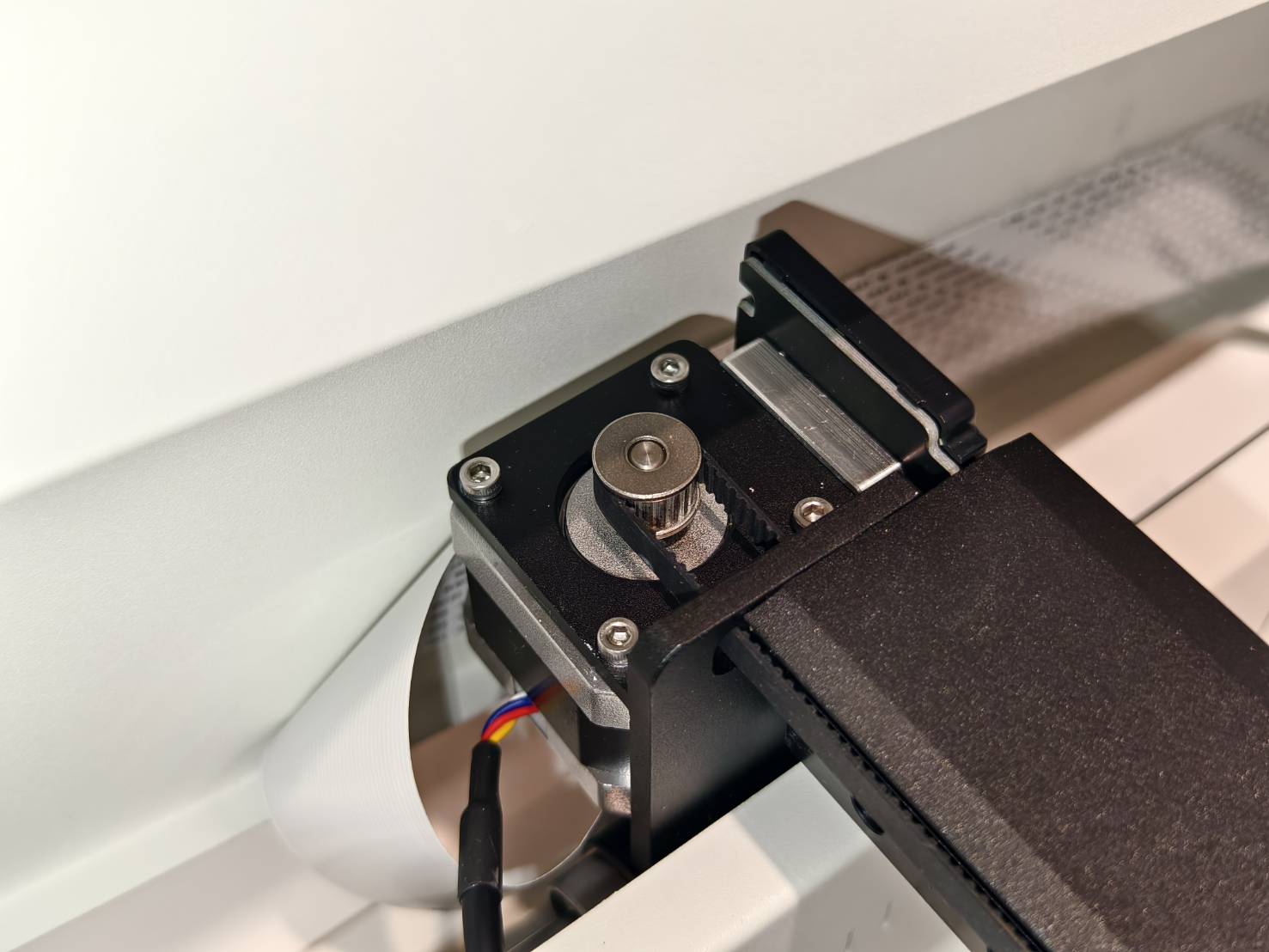

Instale o novo motor do eixo X, primeiro montando a correia na engrenagem.
Certifique-se de que a correia esteja na posição correta antes de montá-la no motor.

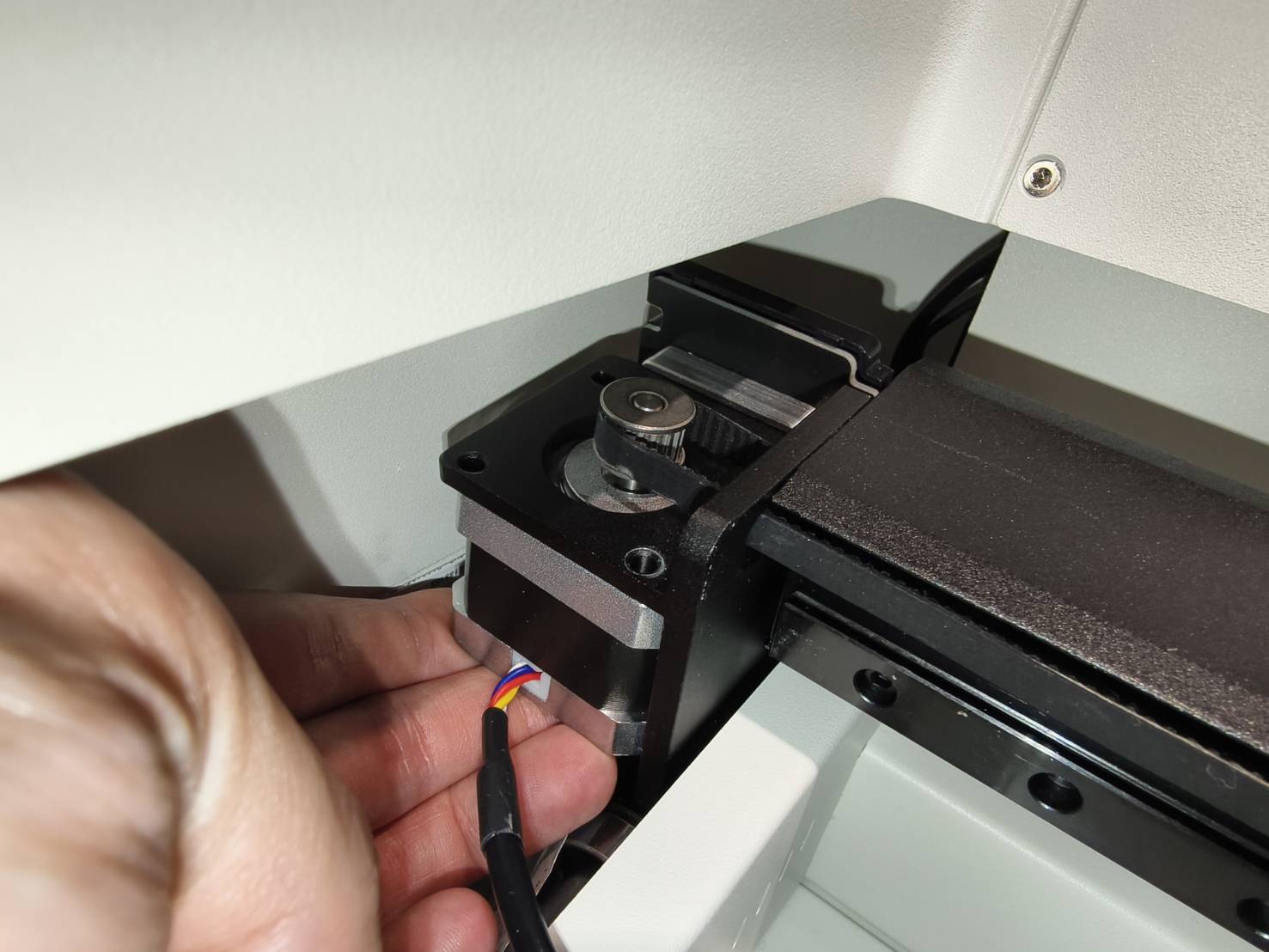

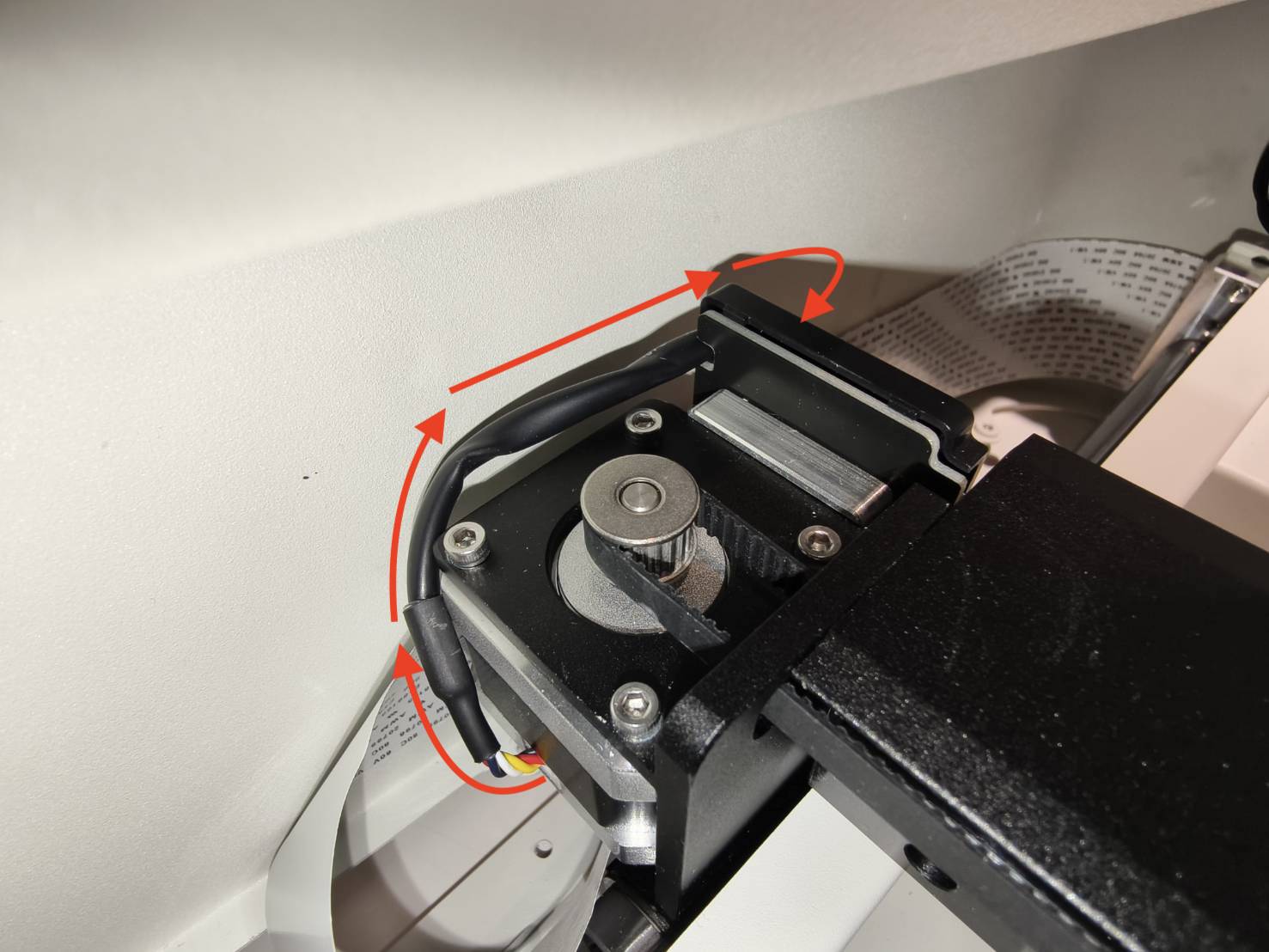

Os fios do motor devem estar voltados para fora, conforme mostrado na foto abaixo.
Passo 15

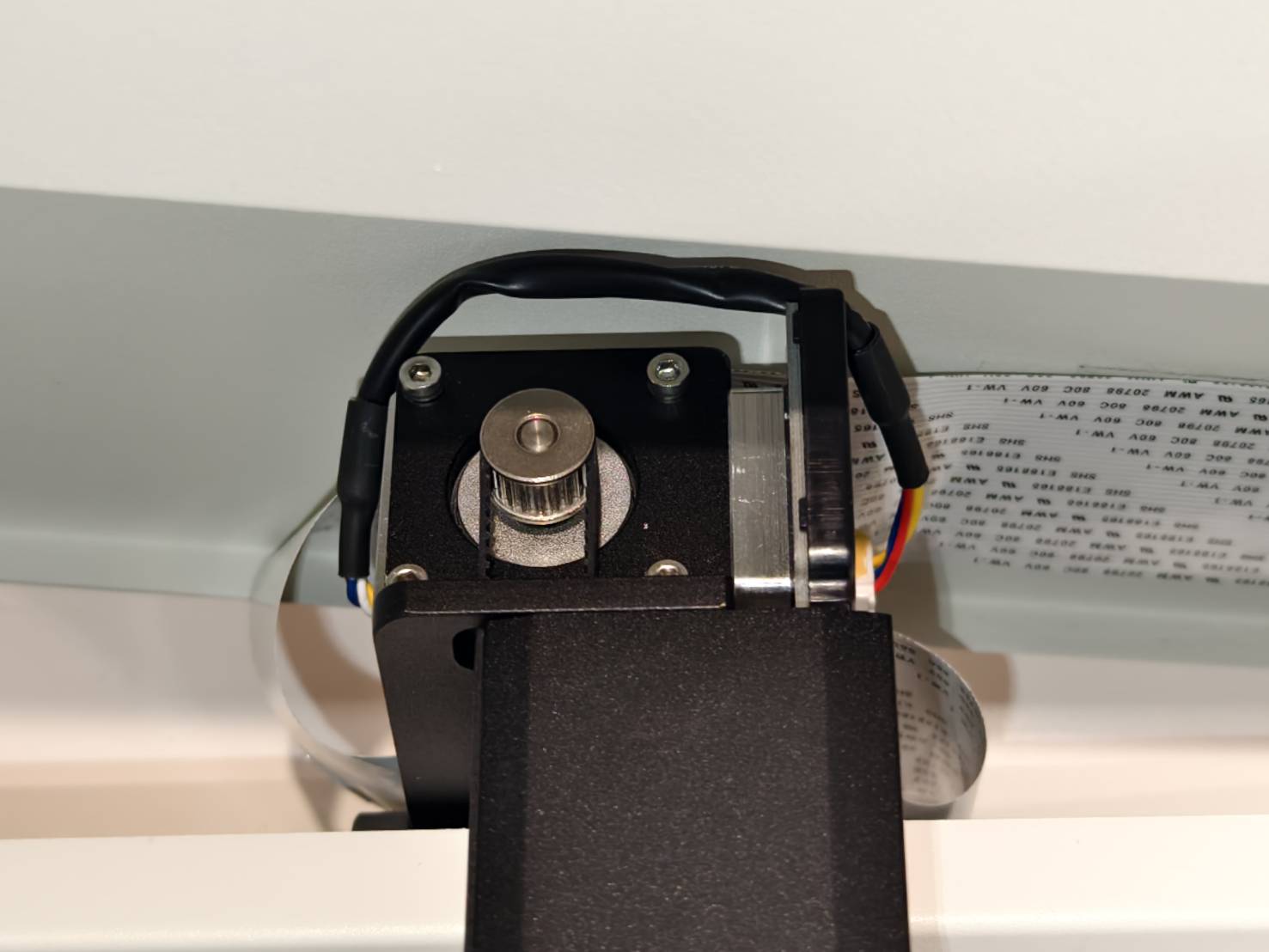

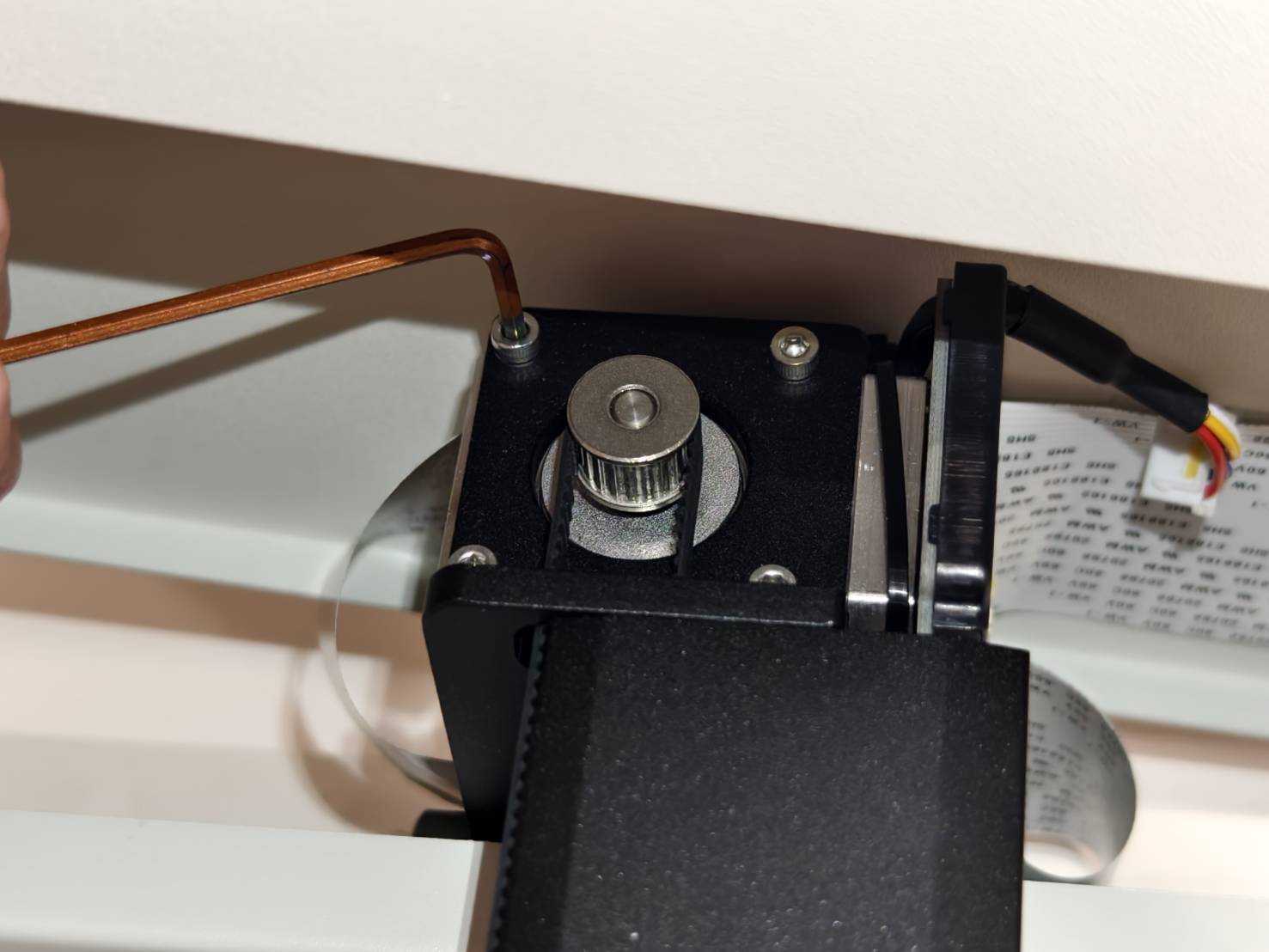

Recoloque os quatro parafusos para fixar o motor usando uma chave Allen de 2,5 mm.
Passo 16

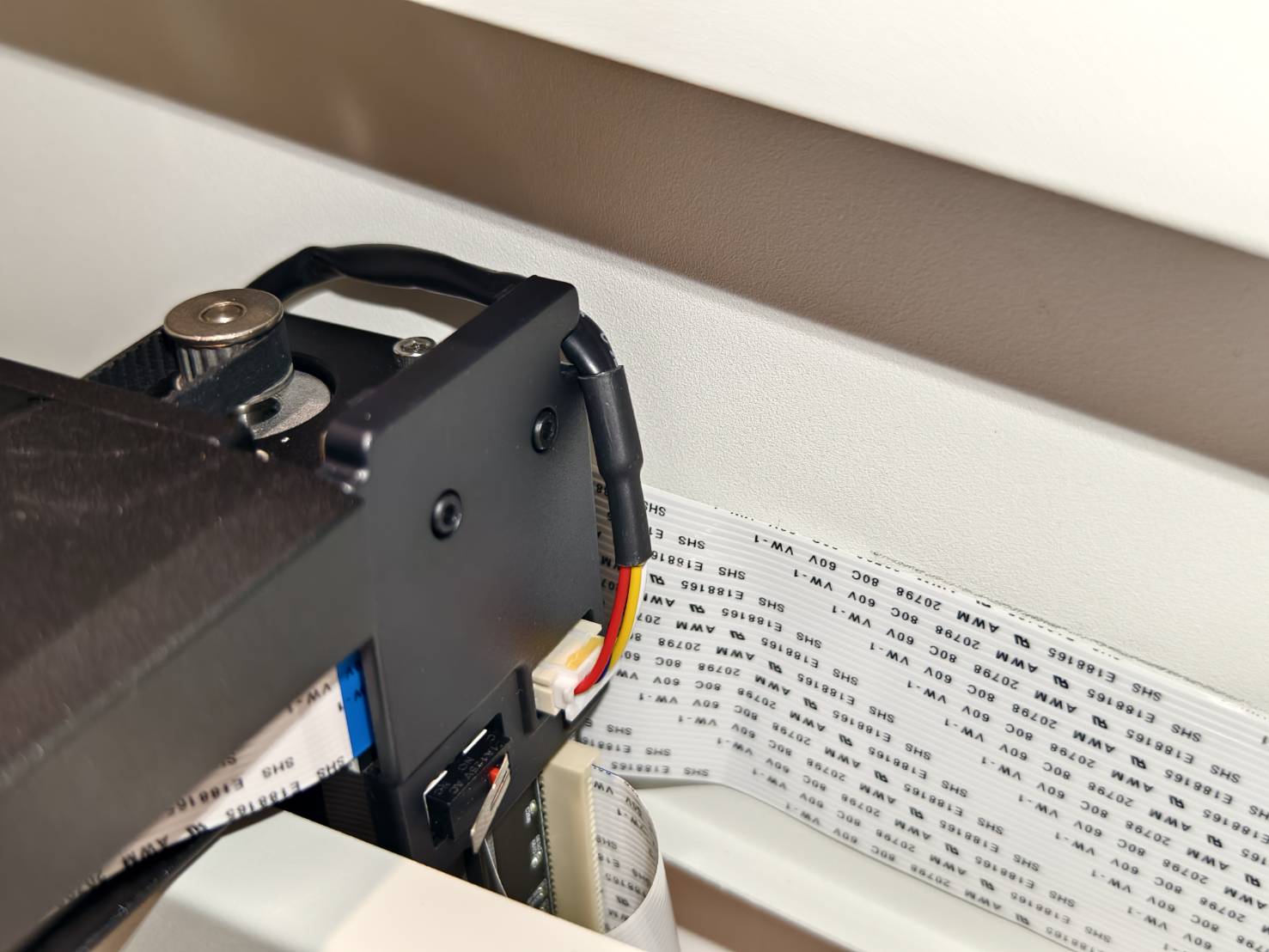

Conecte o cabo do motor à placa de controle do eixo X, como mostrado nas fotos abaixo.
Passo 17
Reposicione a estrutura superior.
Observe que os furos dos parafusos marcados devem estar voltados para a área de trabalho.
Restaurando a estrutura:
Passo 18
Aperte os parafusos laterais.
Passo 19
Vire a máquina. Aperte todos os parafusos na parte inferior.
Observe que o pé e o parafuso marcados devem ficar em uma posição próxima às portas USB.
Sugestão:
É recomendável não apertar completamente os parafusos no início, pois alguns podem estar desalinhados e não encaixar corretamente. Portanto, é aconselhável apertar todos os parafusos somente após todos estarem instalados.
Passo 20
Vire a máquina. Mova o suporte do módulo para verificar se ele se move livremente.
|
|
Passo 21
Tente afrouxar o parafuso do pé de borracha próximo às portas USB e tente mover o suporte do módulo novamente.
Passo 22
Reinstale a mola na correia do eixo X.
