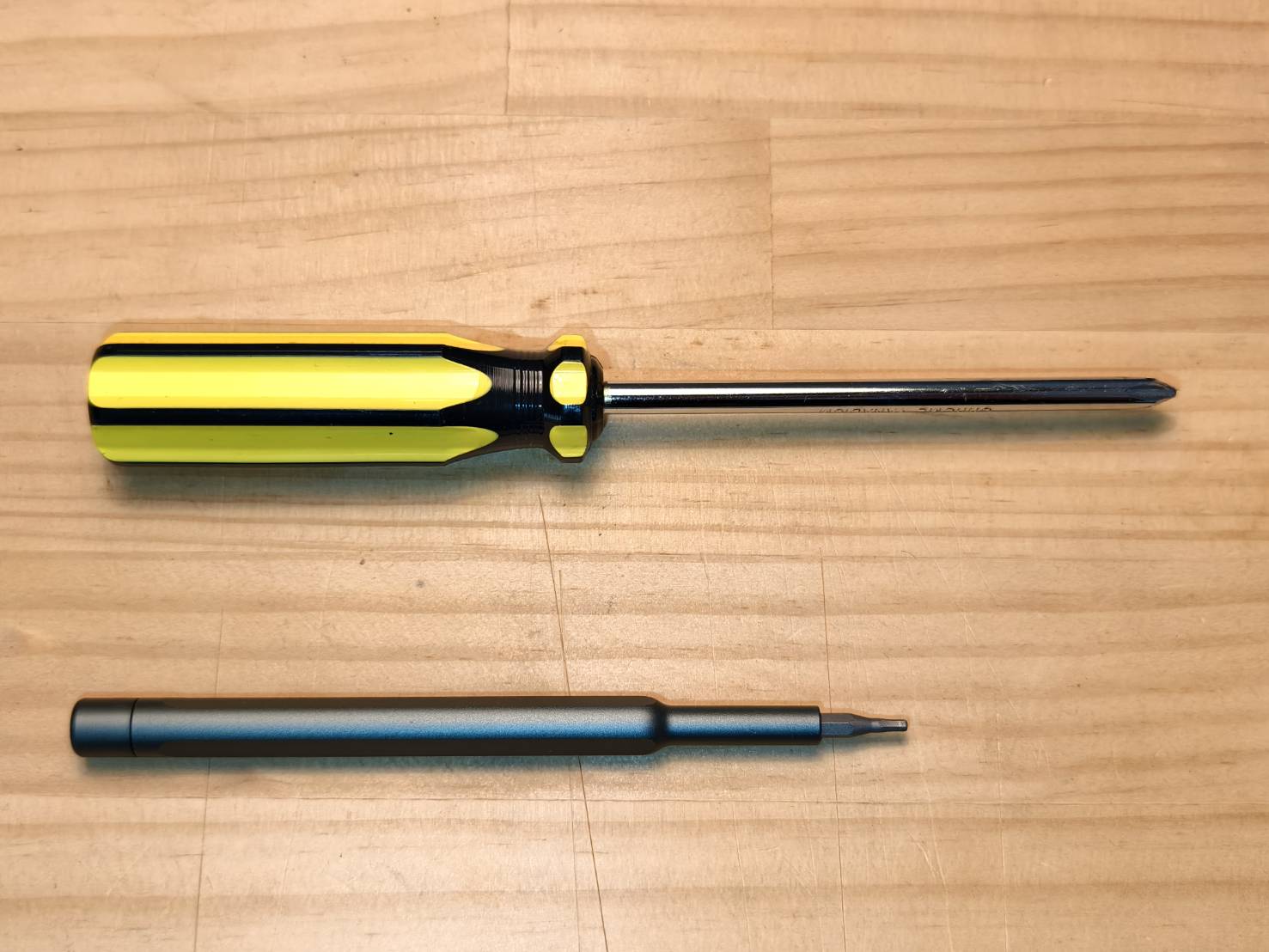

Ferramentas:

Chave de fenda Phillips
Chave hexagonal de 2mm (chave Allen NÃO é recomendada)

Passo 1

Desligue a máquina e remova a película de proteção preta (adesivo de proteção).

Passo 2

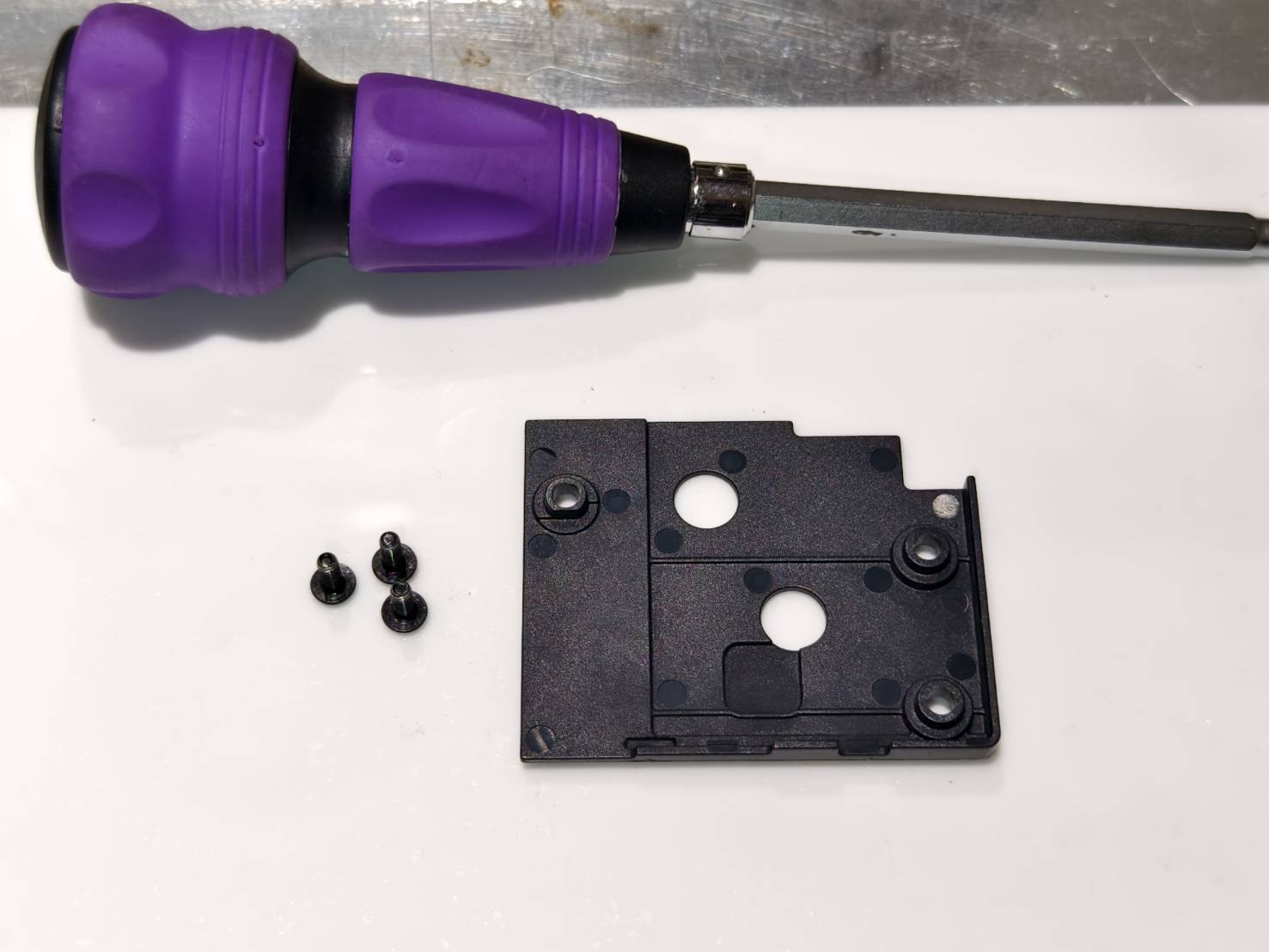

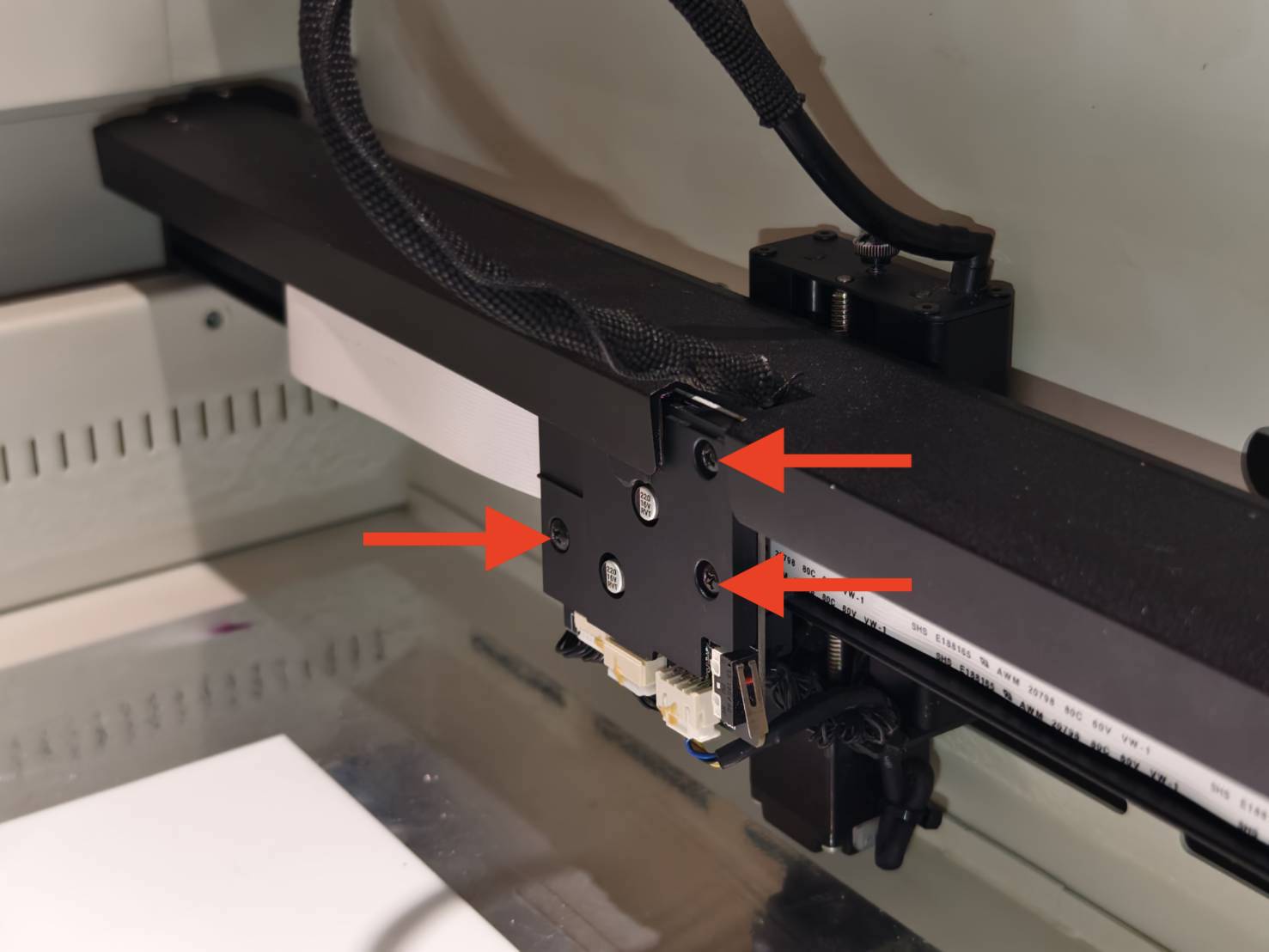

Na parte traseira do suporte do módulo, remova os três parafusos e a tampa da placa do eixo Z.
Para visualizar o parafuso superior, mova a cabeça para o espaço da chapa metálica.

Passo 3

Abra/destrave o conector do cabo e desconecte-o da placa do eixo Z.
Não é necessário remover a fita restante.

Passo 4

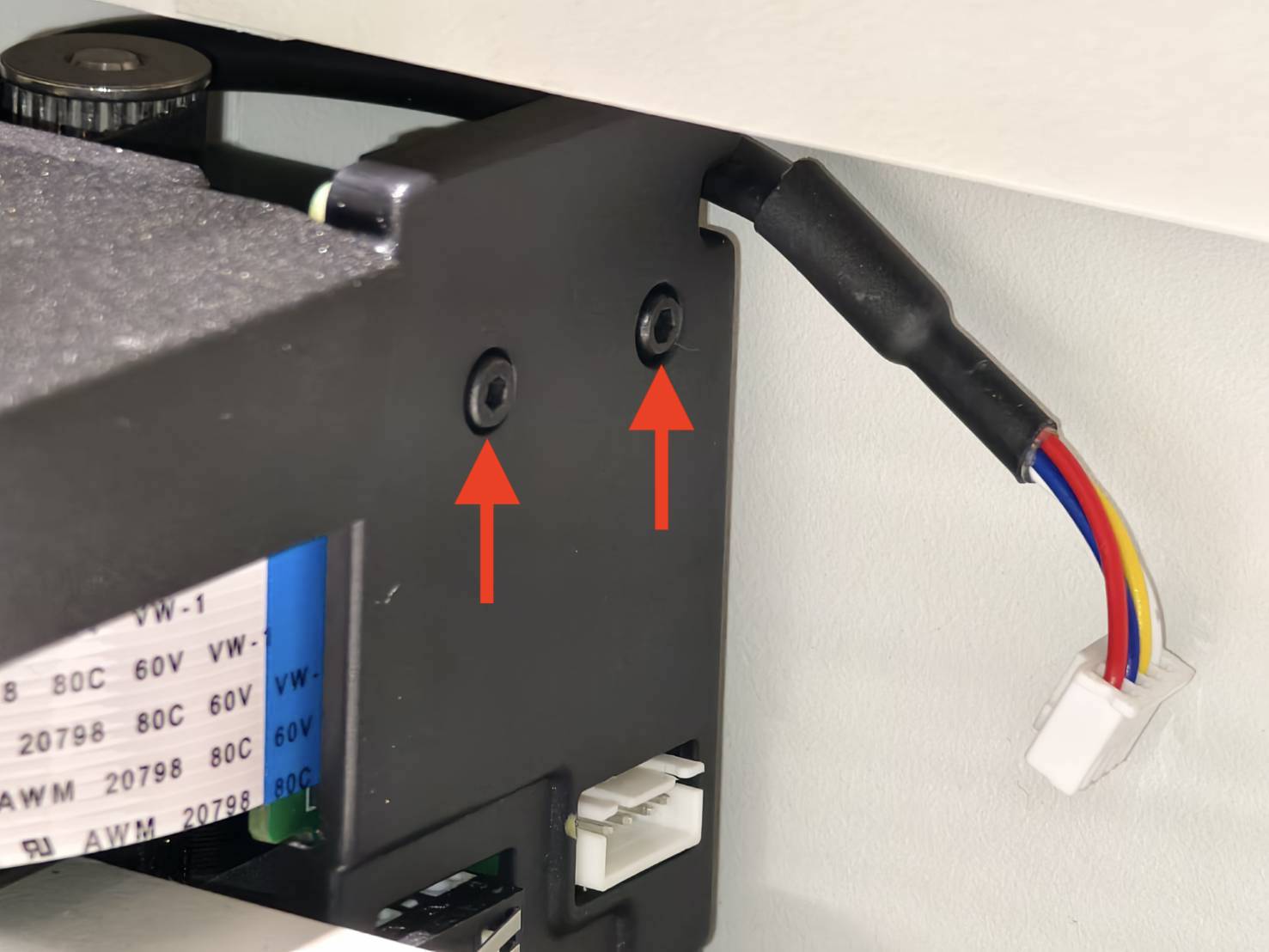

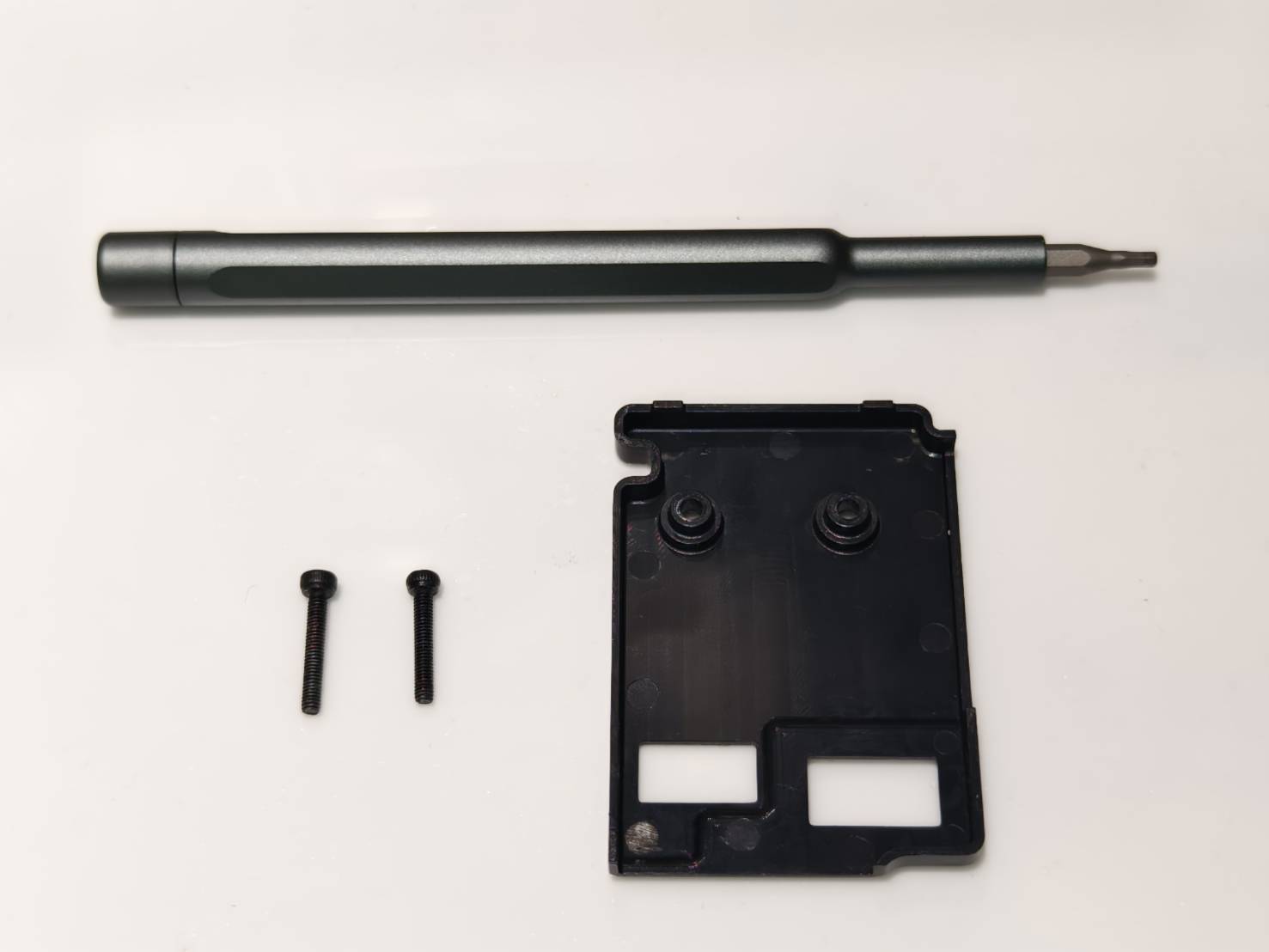

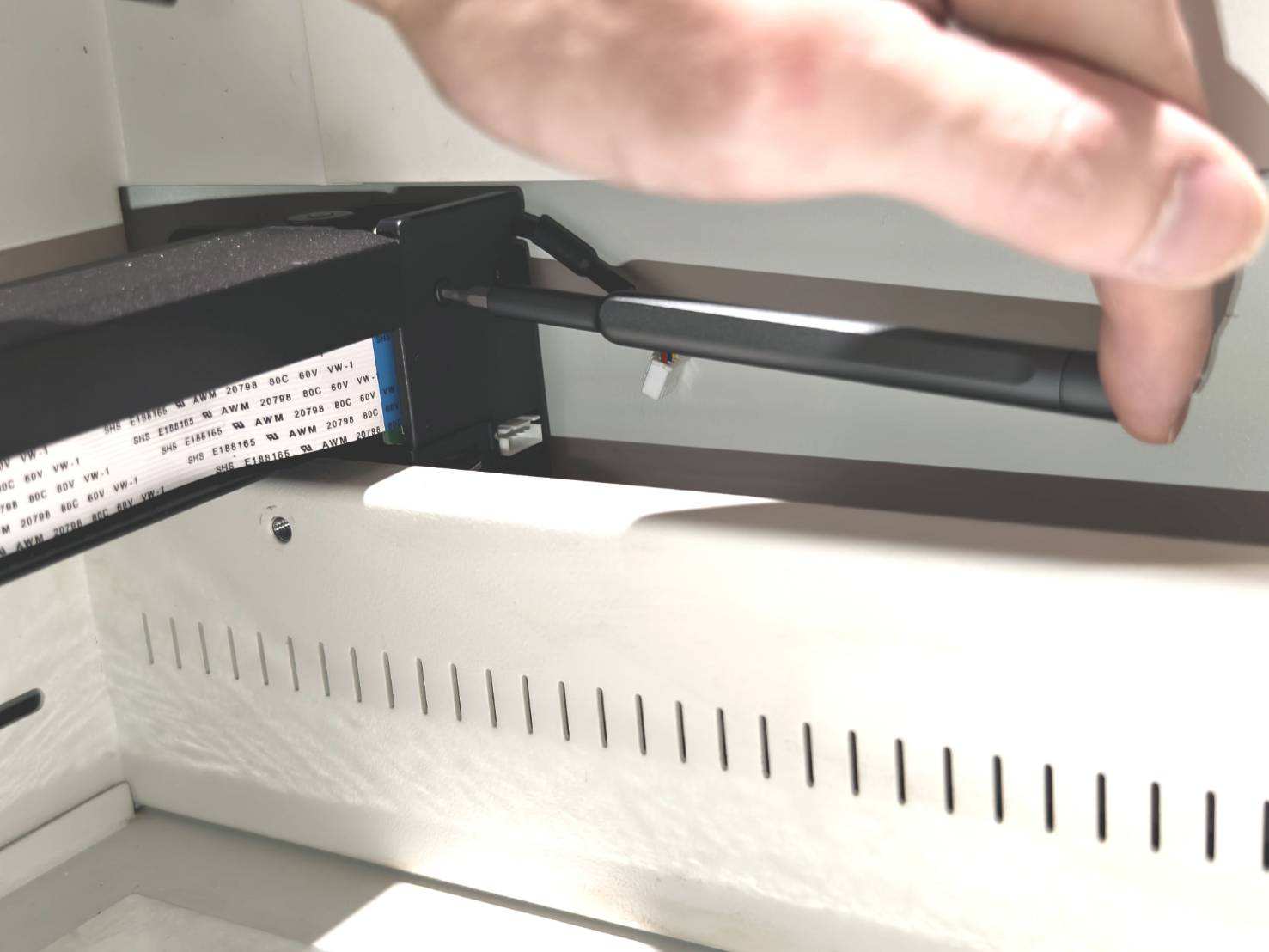

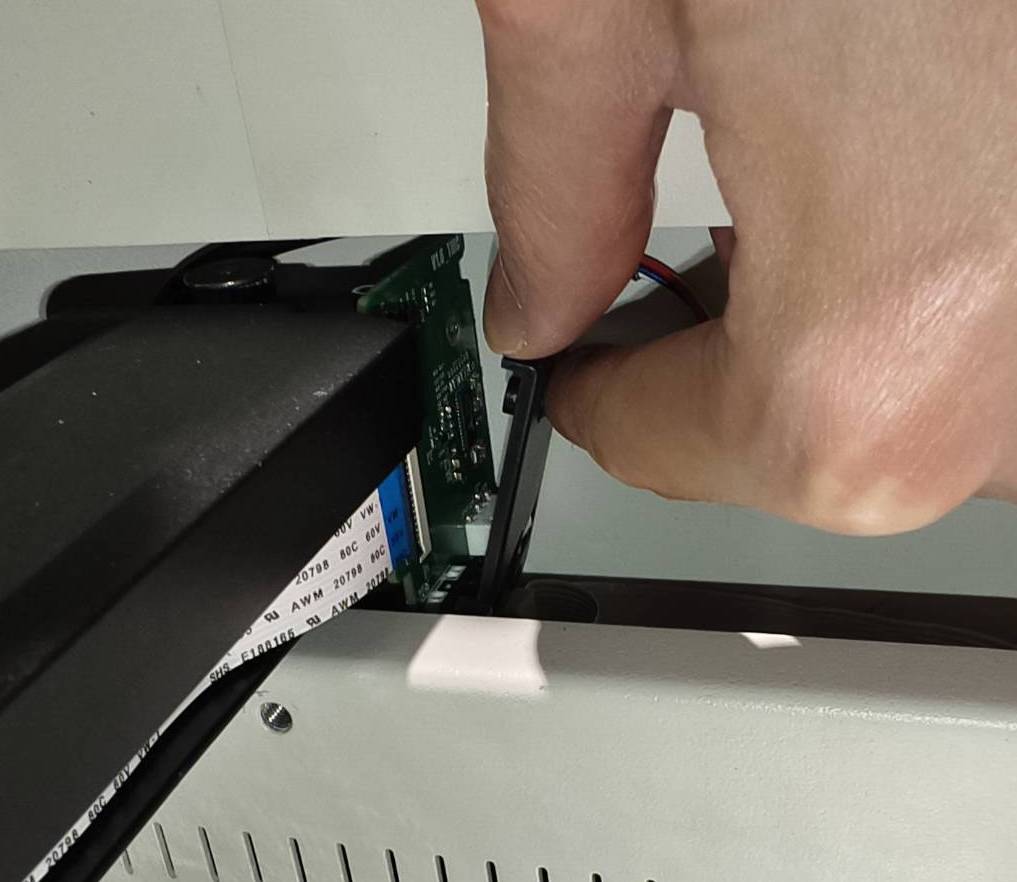

De frente para o painel da máquina, no lado esquerdo, desconecte o cabo do motor do eixo X, remova os dois parafusos hexagonais de 2mm e retire a tampa da placa do eixo X.
(Recomenda-se usar uma chave hexagonal longa e fina, pois oferece mais espaço para manobrar.)

Passo 5

Abra/destrave o conector do cabo e desconecte-o da placa do eixo X.

Passo 6

Remova o cabo de 30 pinos.

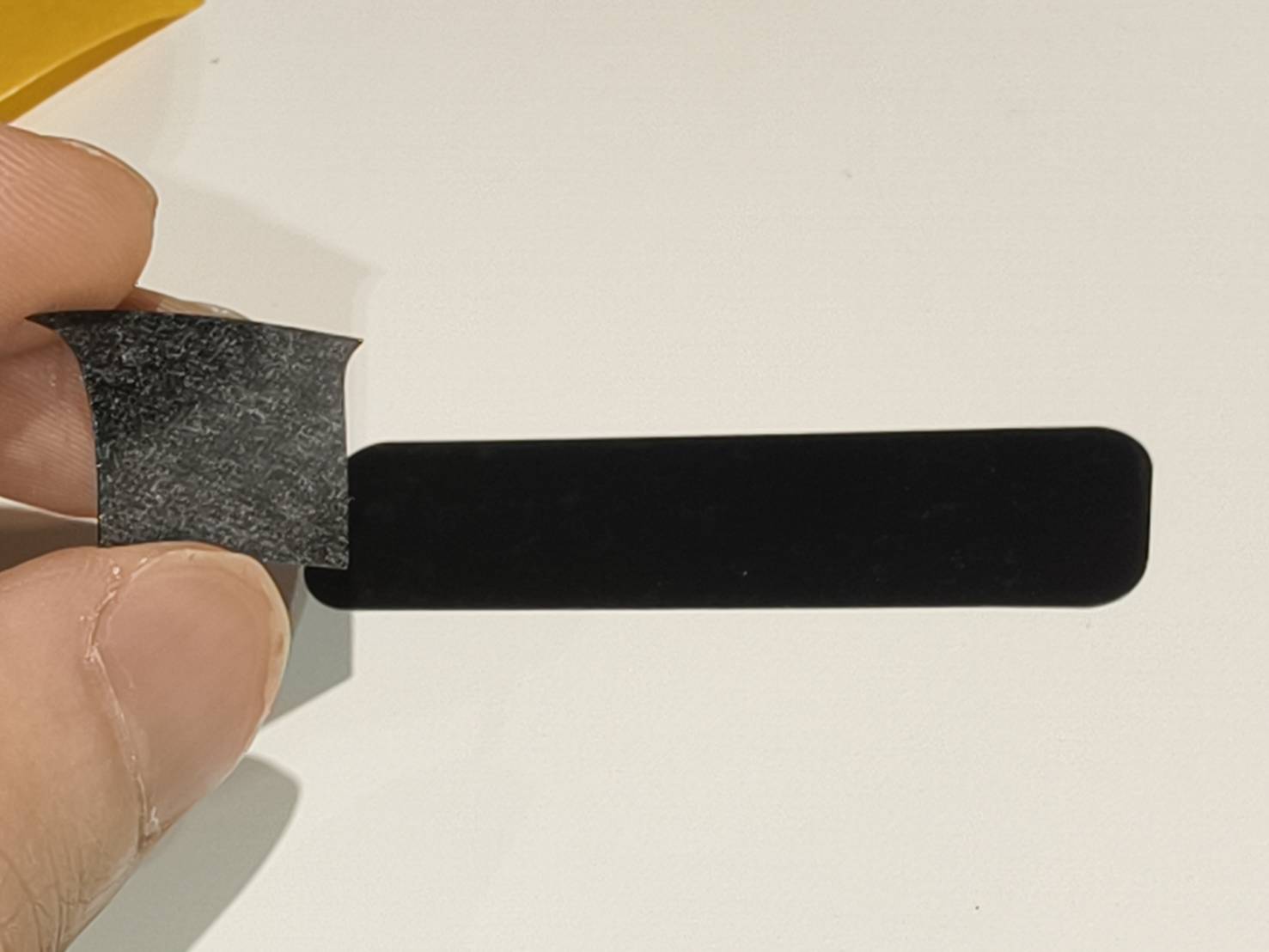

Como há fita adesiva dupla face de espuma atrás do cabo, é fácil deixar resíduos se você arrancá-la diretamente. Recomenda-se puxá-la de baixo para cima para removê-la.
Se houver resíduo após a remoção, a parte preta de espuma deve ser removida. A parte branca de cola não precisa ser limpa. É recomendável assistir ao vídeo uma vez antes de tentar removê-la.

Passo 7

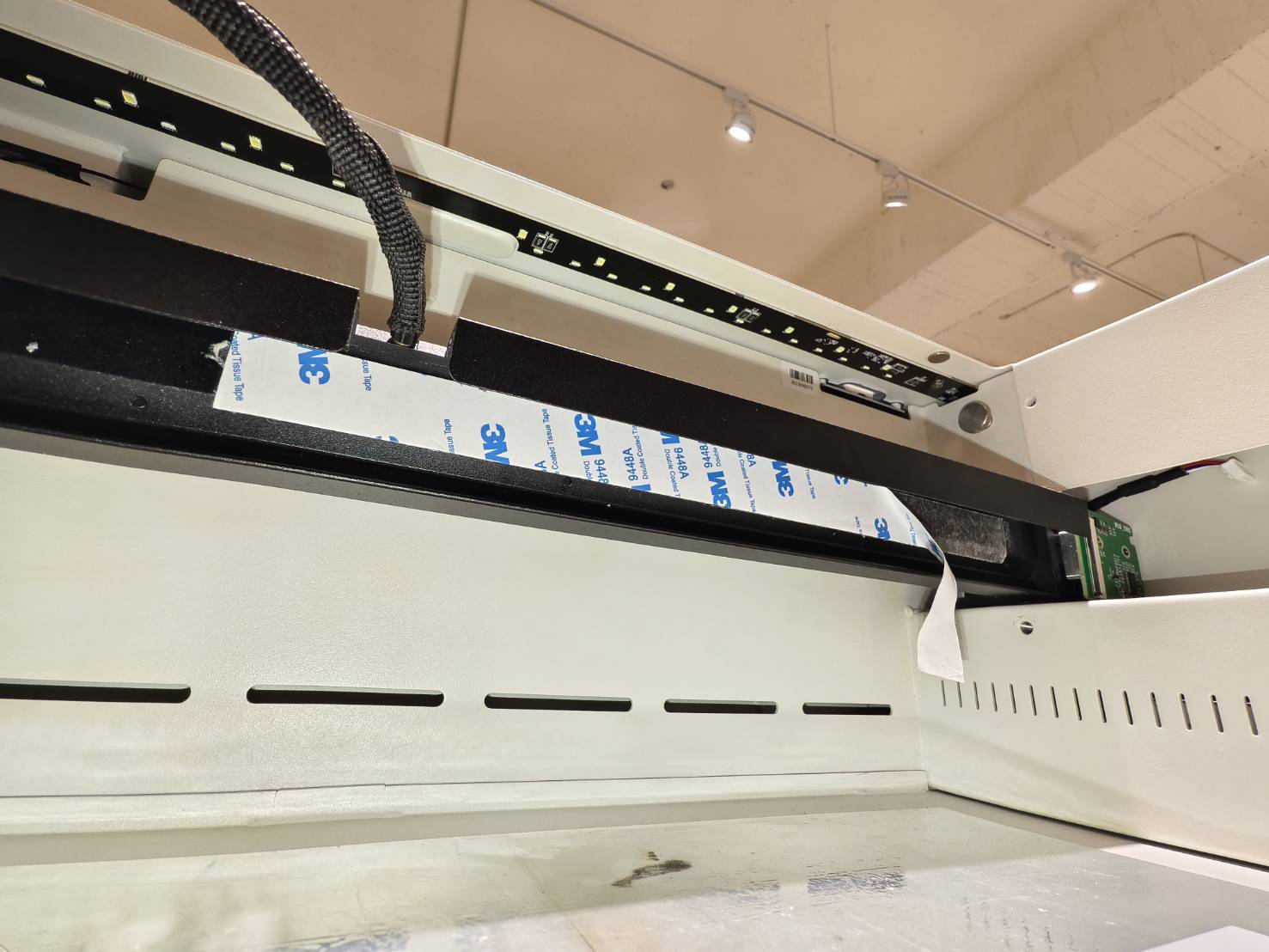

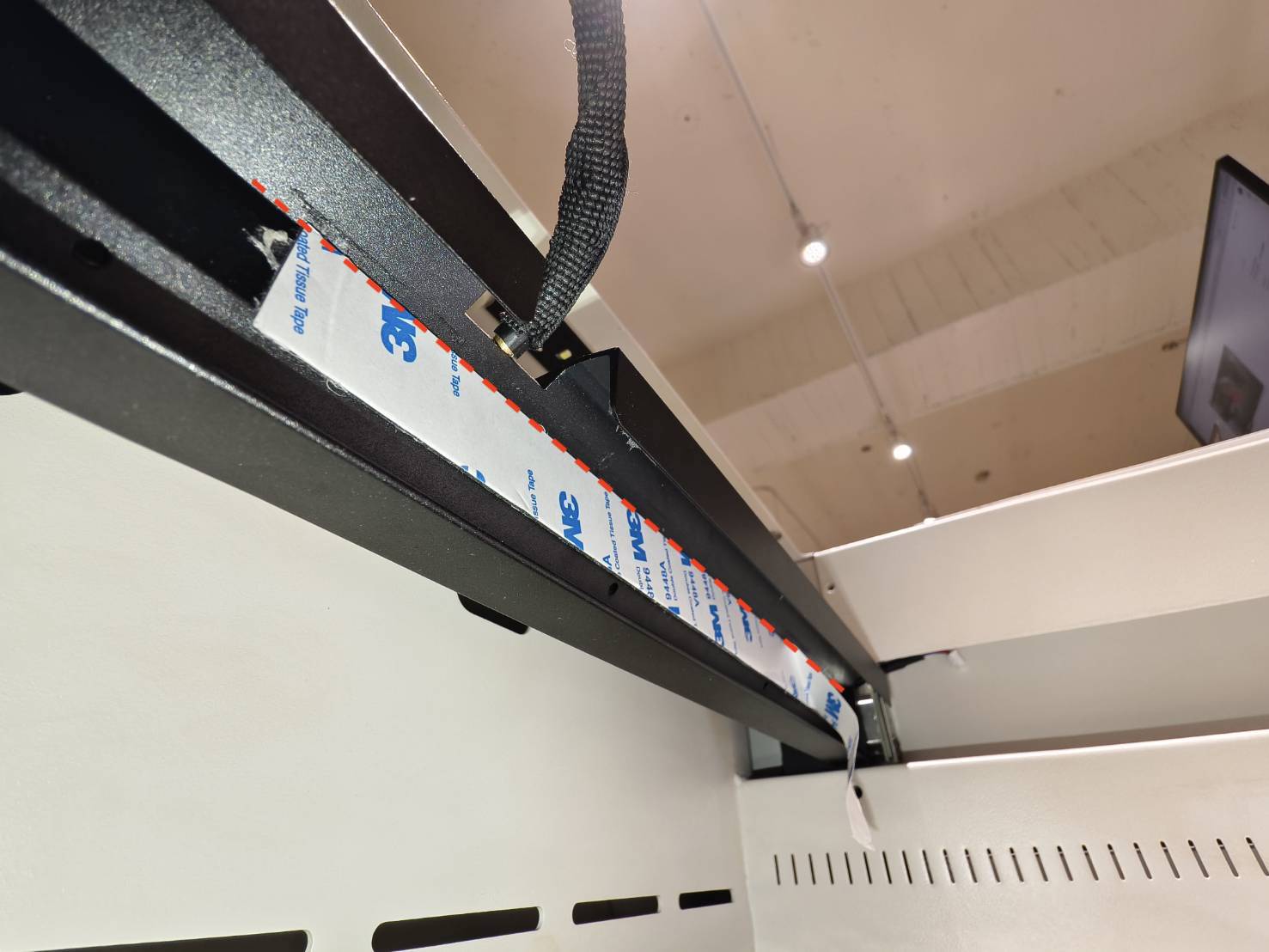

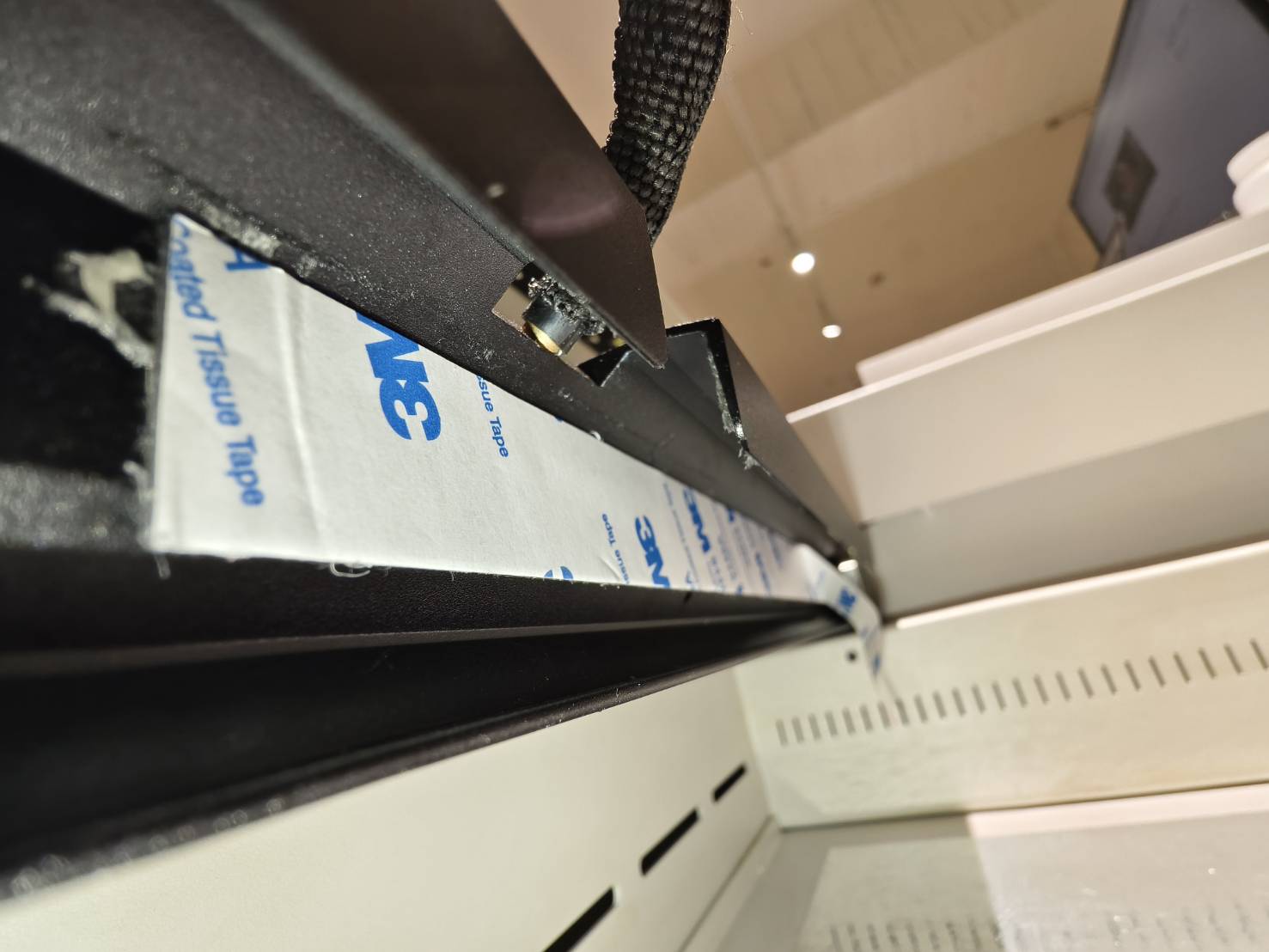

Após confirmar que o resíduo foi removido, aplique a nova fita adesiva dupla face de espuma na parte interna da chapa metálica e destaque uma seção dela antecipadamente para facilitar as próximas operações.

Antes de aplicar a fita, recomenda-se ler o conteúdo do passo 7 primeiro para entender a posição inicial e a posição do chanfro da chapa metálica e, por fim, assistir ao vídeo para garantir que a fita seja aplicada corretamente.

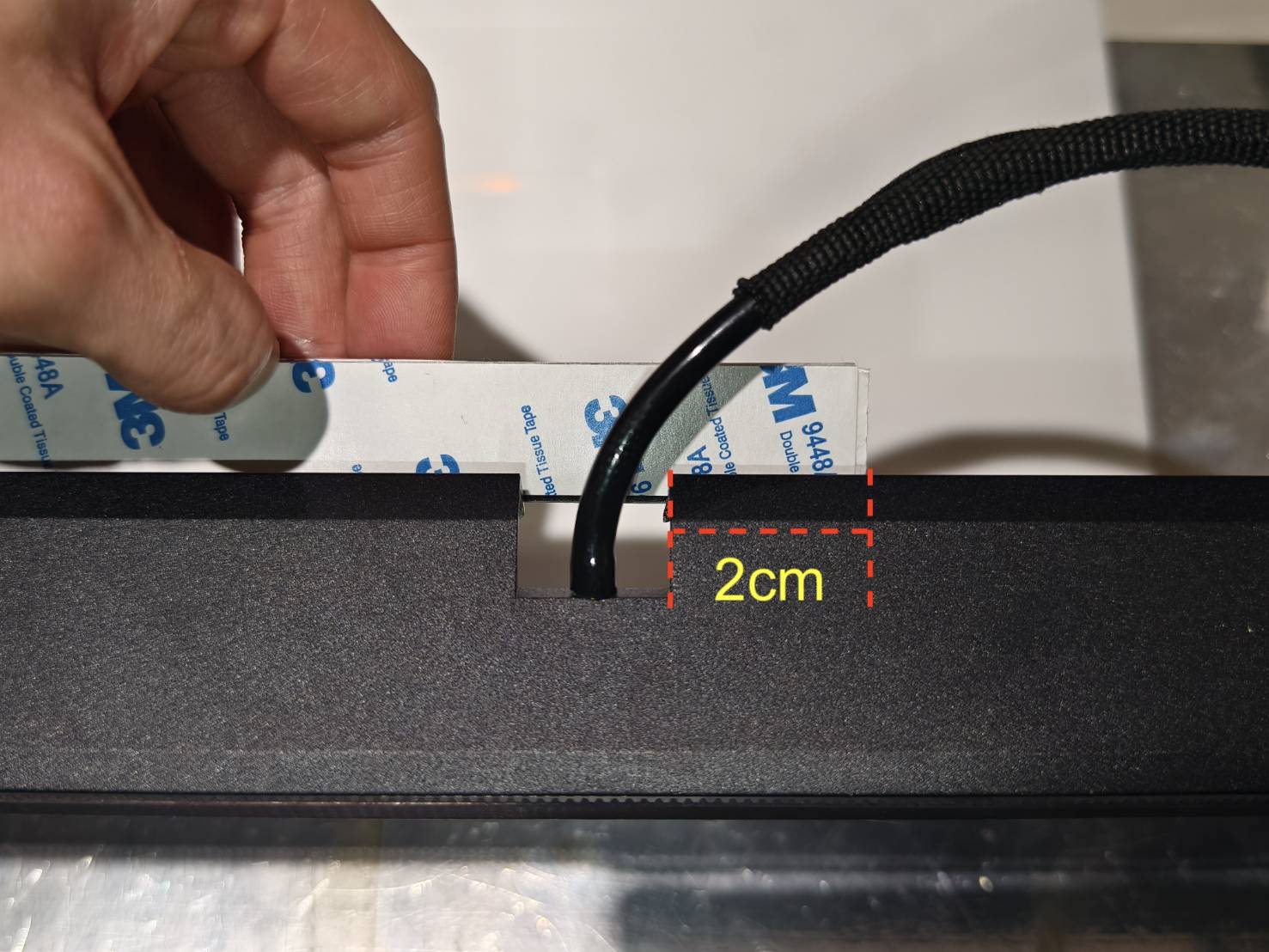

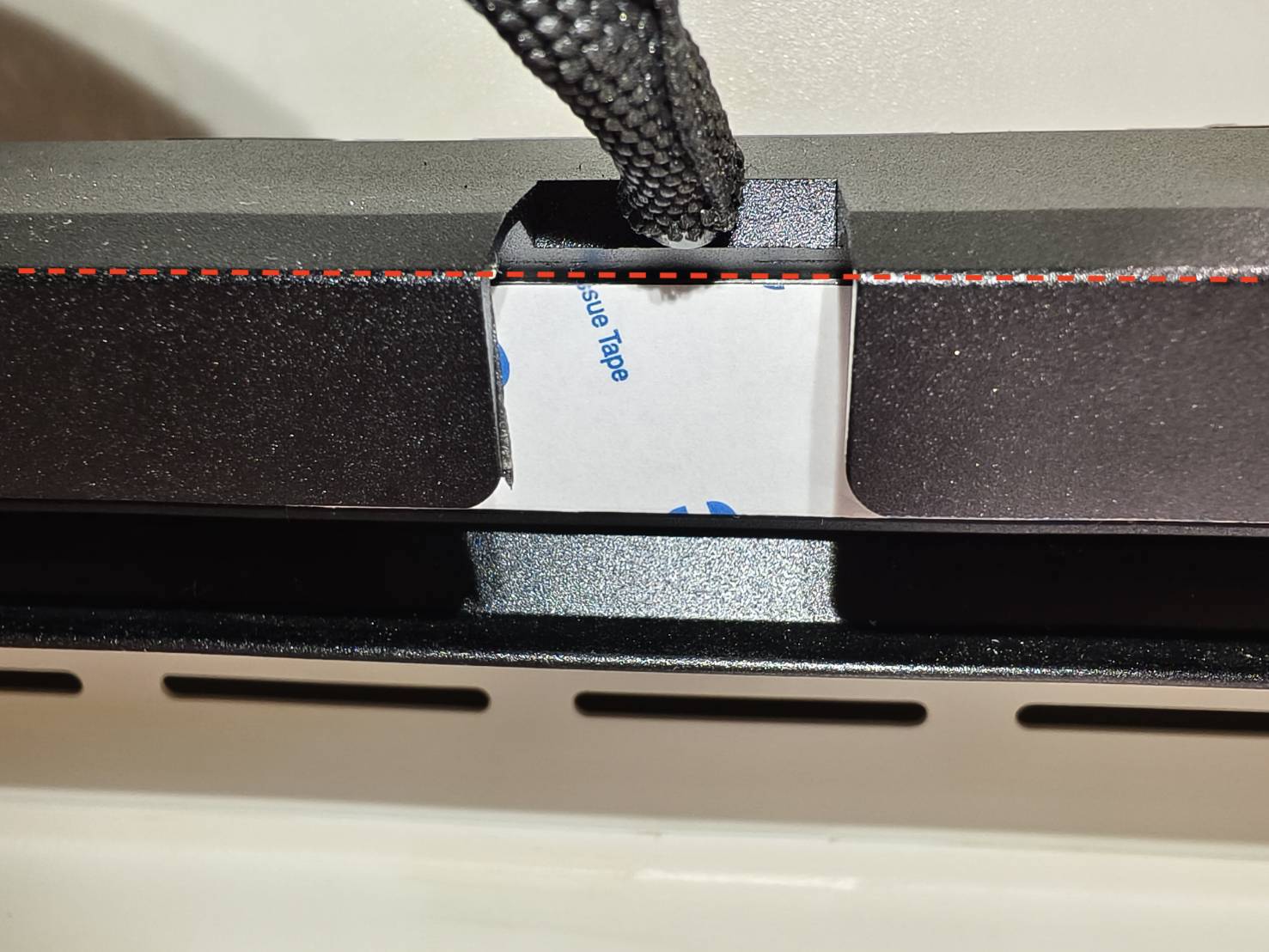

Posição inicial:
A fita dupla face precisa ser colada em direção ao lado do motor do eixo X (o lado esquerdo da máquina quando de frente para a tela sensível ao toque), e a posição inicial é cerca de 2 cm à direita da abertura.

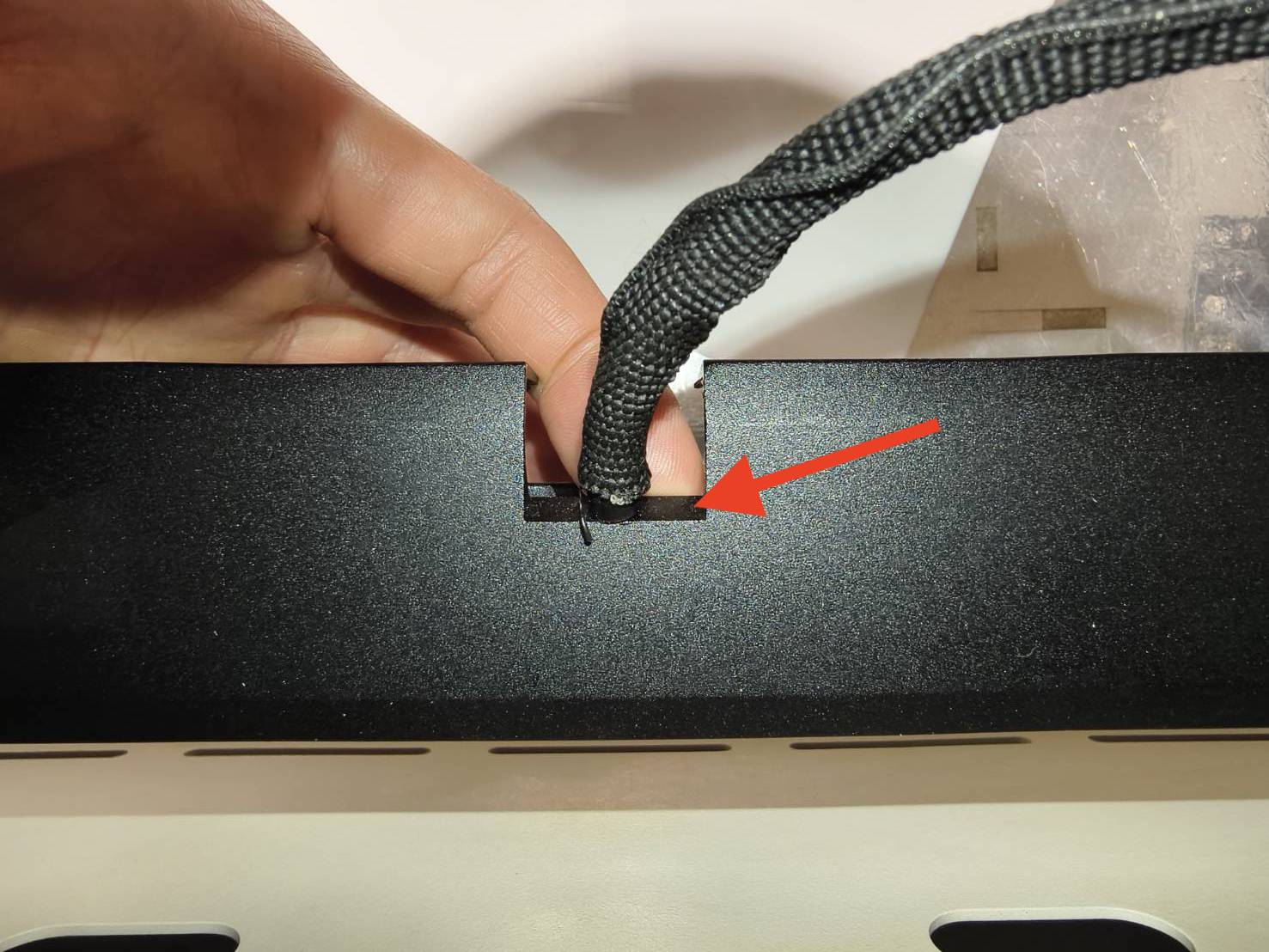

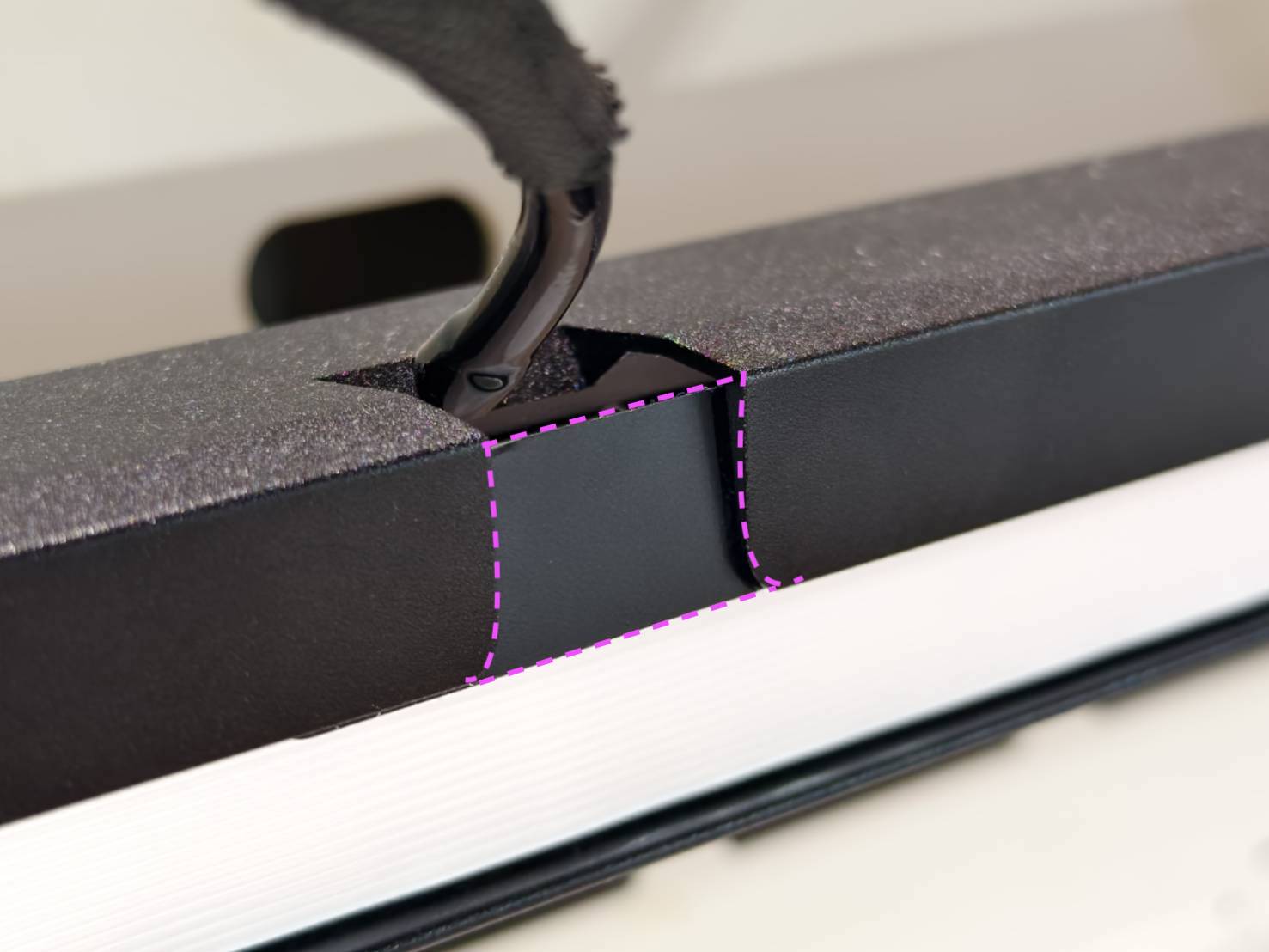

Chanfro da chapa metálica:

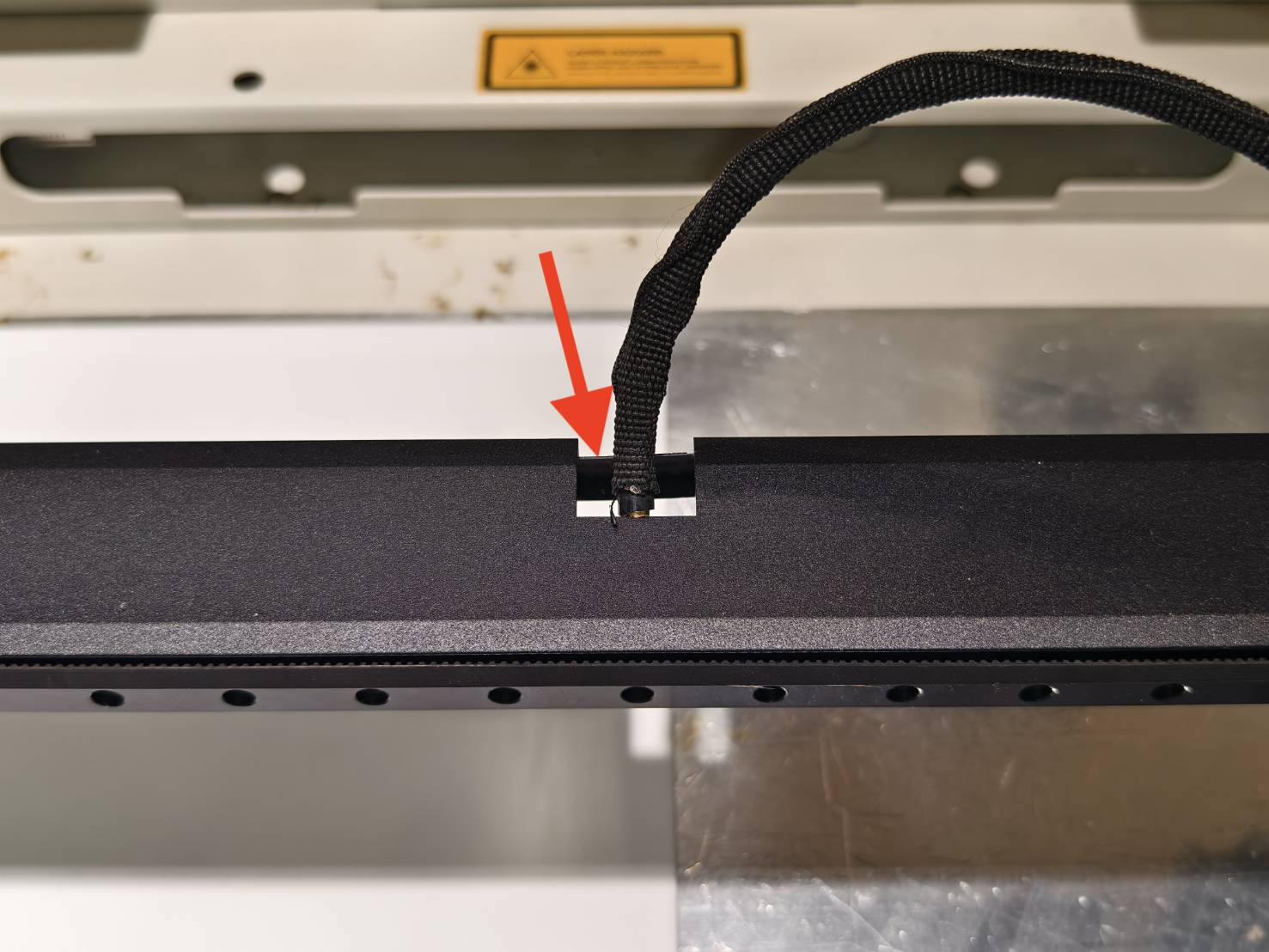

A posição da superfície do chanfro é a parte tocada pelo dedo, conforme mostrado abaixo.
A fita NÃO PODE ser fixada na superfície do chanfro.
A fita deve ser aplicada na borda inferior da linha de marcação, ou seja, na borda inferior da superfície do chanfro.
Vídeo:

Passo 8

Instale o novo cabo na placa do eixo Z. O cabo deve estar no meio do conector. Se instalado corretamente, o clipe deve ser travado facilmente.
Veja a descrição a seguir para confirmar a posição onde o cabo deve ser inserido e garantir que o cabo esteja instalado corretamente.

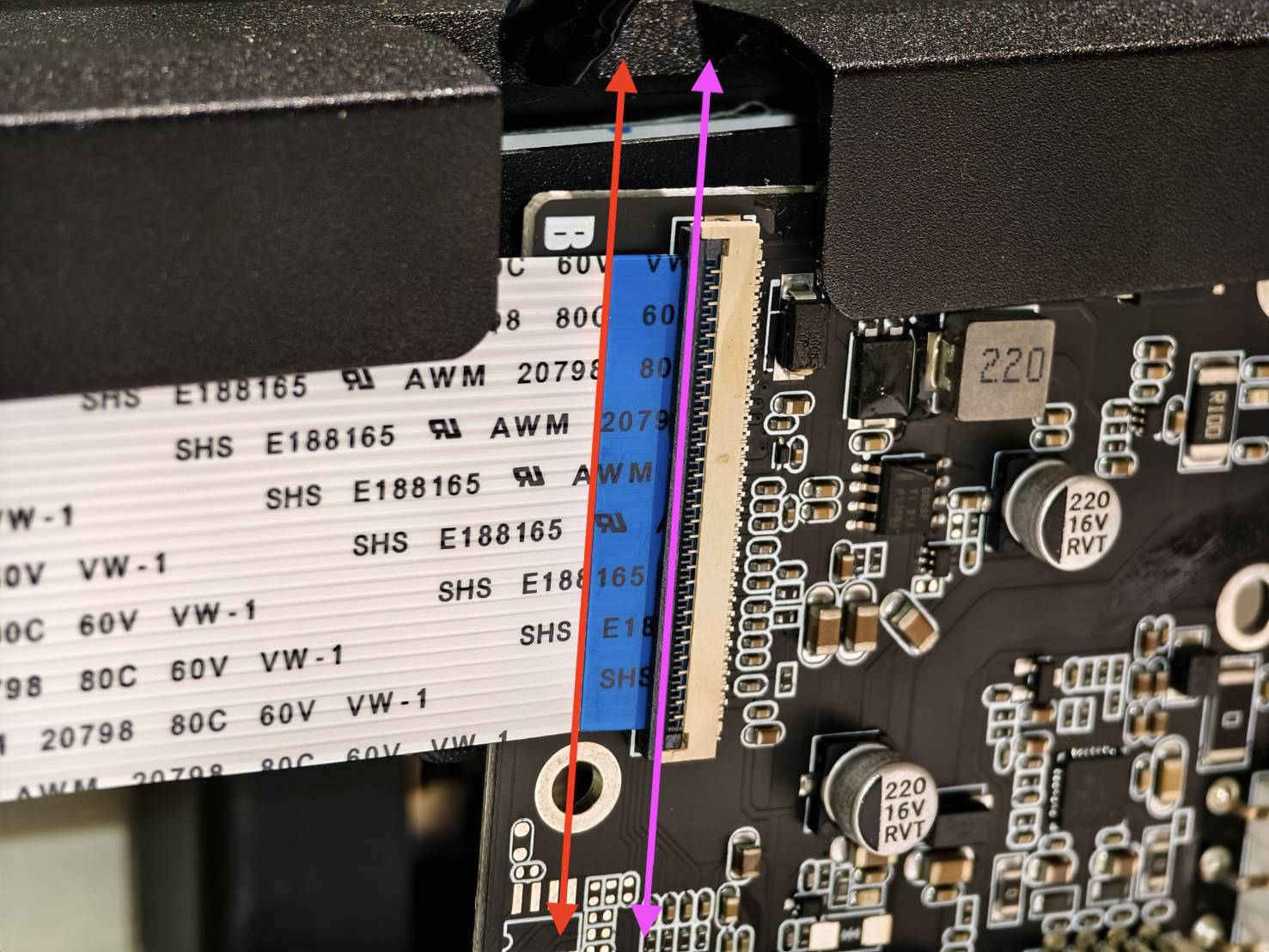

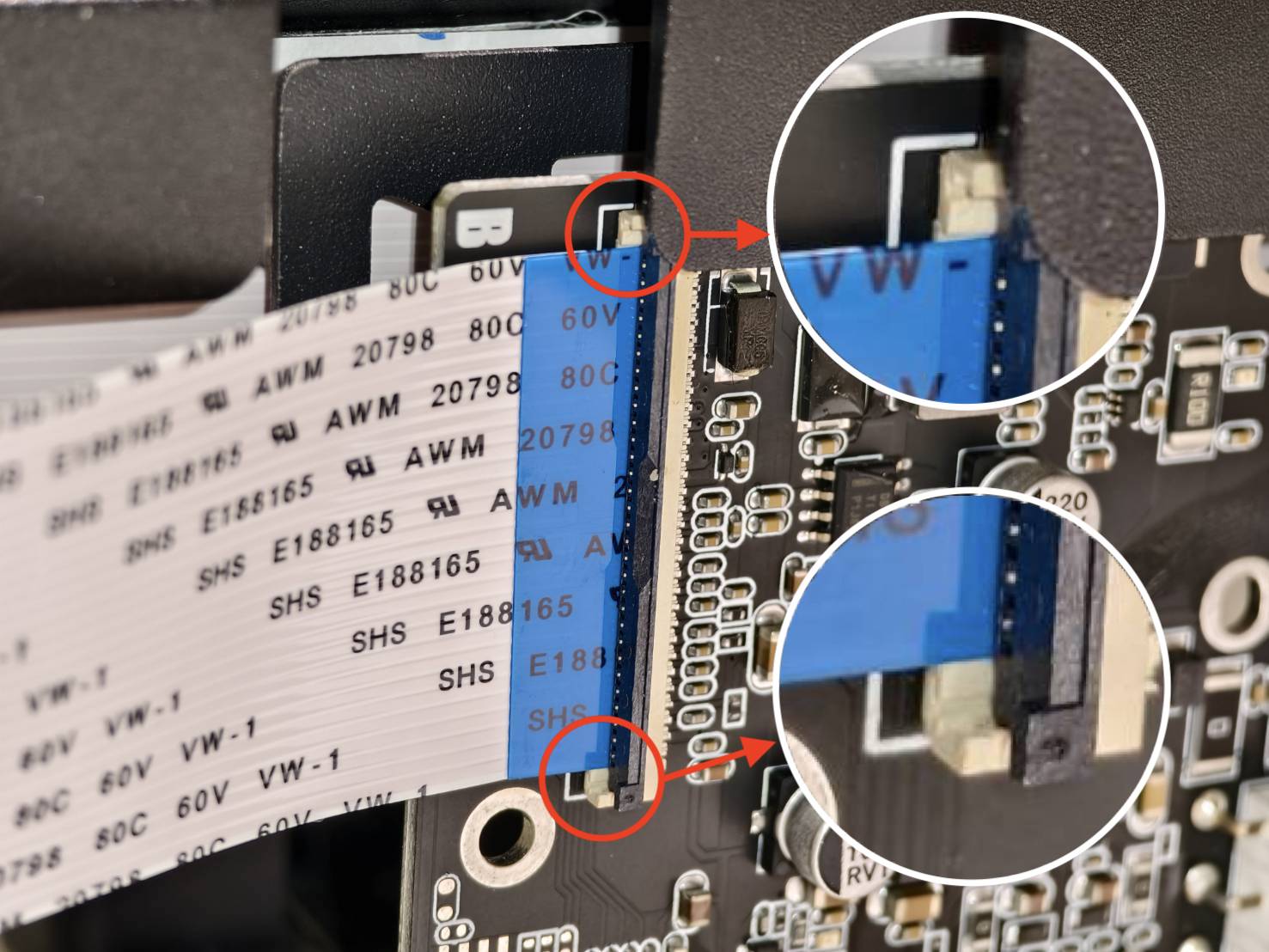

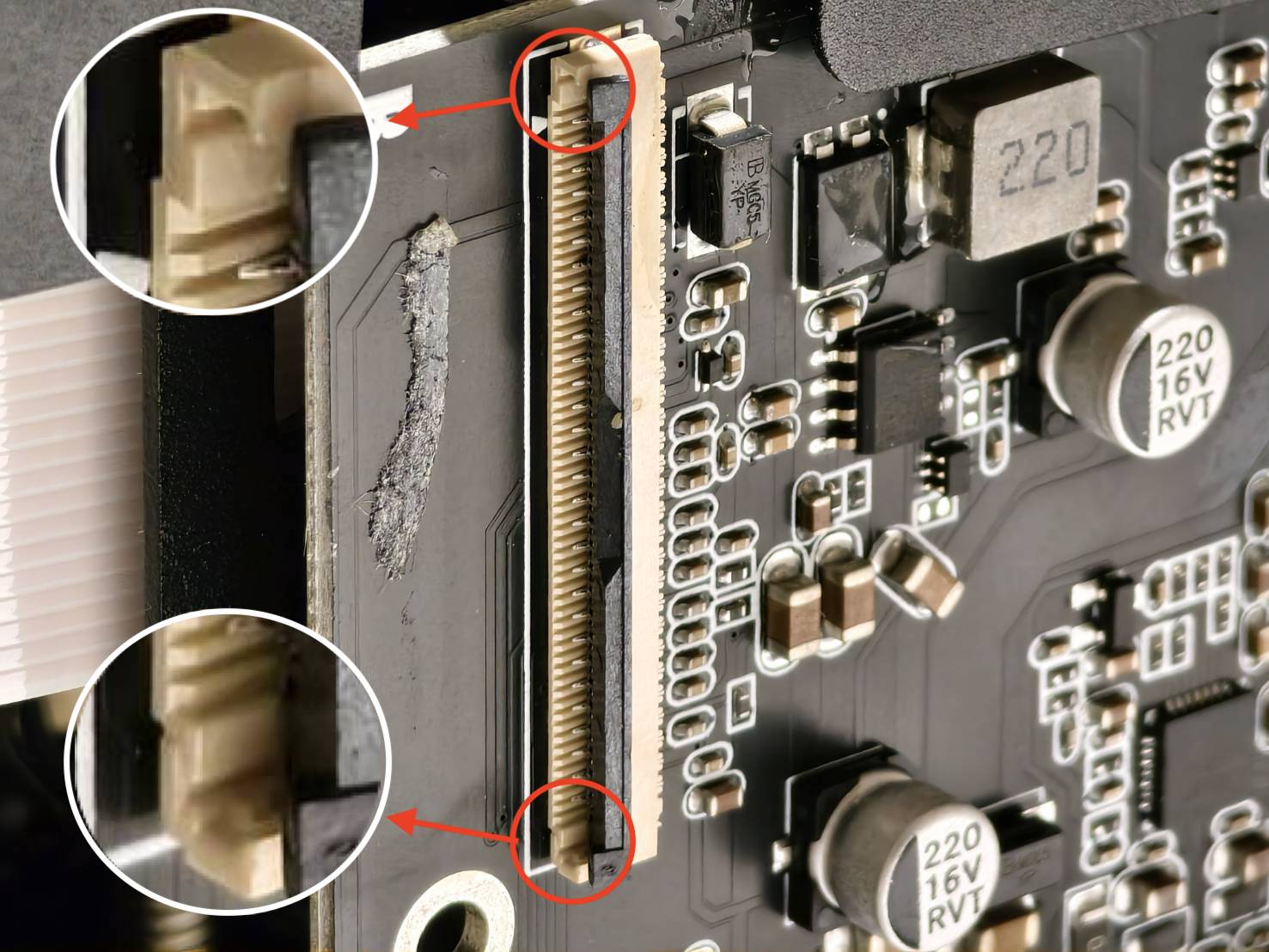

As duas bordas do conector do cabo serão ligeiramente mais altas, conforme mostrado na imagem.
O cabo precisa ser inserido no meio. Quando inserido corretamente, deve estar na mesma altura das bordas, conforme mostrado na imagem.
(O clipe não está travado na imagem.)

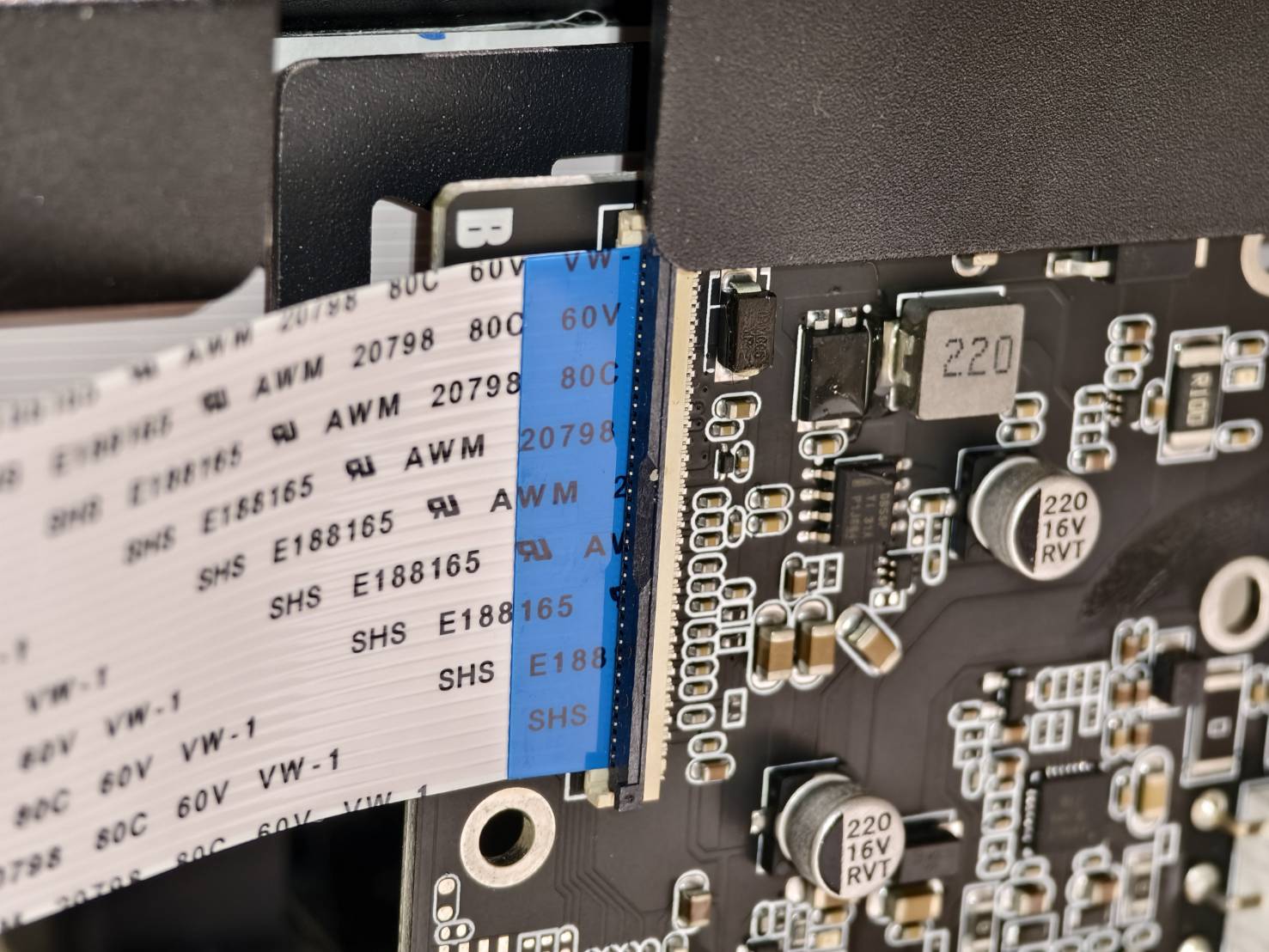

Somente inserindo-o corretamente o clipe pode ser travado facilmente, e o cabo deve estar paralelo ao conector, conforme mostrado na imagem. (O clipe está travado na imagem.)

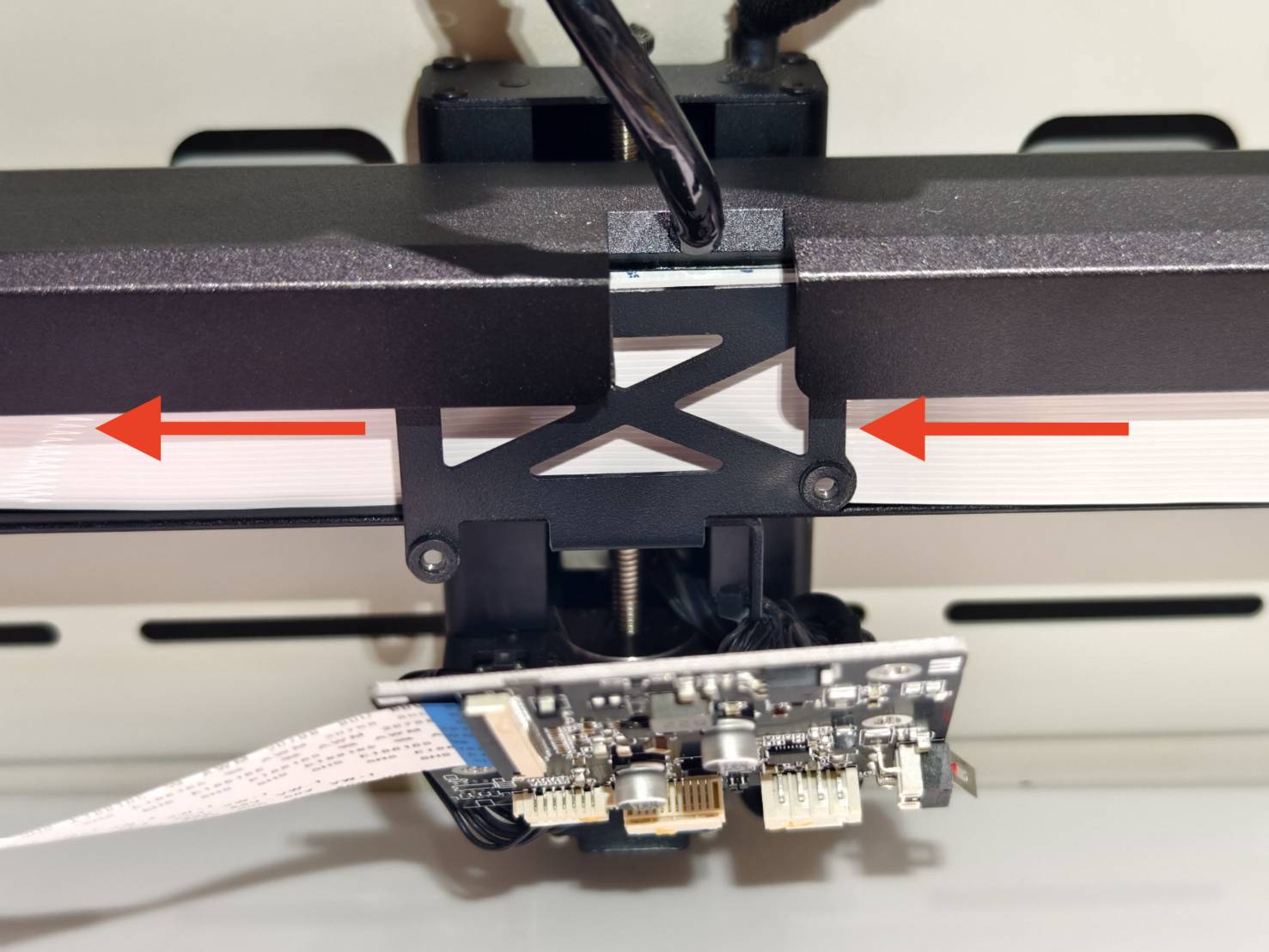

O cabo precisa passar por trás do suporte da placa de controle do eixo Z.
Vídeo:

Passo 9

Instale o novo cabo na placa do eixo X. O cabo deve estar centralizado no slot. Se instalado corretamente, o clipe deve travar facilmente.
Conforme explicado em Passo 8, utilize o mesmo método para conectar o cabo.

Vídeo:

(A cor da placa não afetará o método de instalação.)

Passo 10

Reconecte o cabo do motor do eixo X, mova o cabeçote do laser e, em seguida, verifique se o LED na placa de controle do eixo Z está aceso.

Se o LED estiver aceso, isso indica que o cabo está instalado corretamente. Prossiga para o Passo 11

Se o LED não acender, retorne ao Passo 8 e reconecte os cabos em ambos os lados até que o LED na placa de controle do eixo Z acenda ao movimentar.

Passo 11

Primeiro, use um parafuso para fixar a placa de controle do eixo Z no lugar. Em seguida, ligue a máquina e use o botão esquerdo para focalizar. Verifique se o cabeçote do laser está corretamente focalizado.

Vídeo:

Se estiver devidamente focalizado, isso indica que o cabo está instalado corretamente.
Prossiga para o Passo 12.

Se não estiver focalizado corretamente ou a máquina não ligar, isso indica uma instalação incorreta da fiação. Desligue imediatamente, retorne ao Passo 8, reconecte os cabos e teste novamente.

Passo 12

Desligue, remova o cabo do motor, instale a tampa da placa de controle do eixo X, aperte os dois parafusos sextavados de 2mm e reconecte o cabo do motor do eixo X.

Passo 13

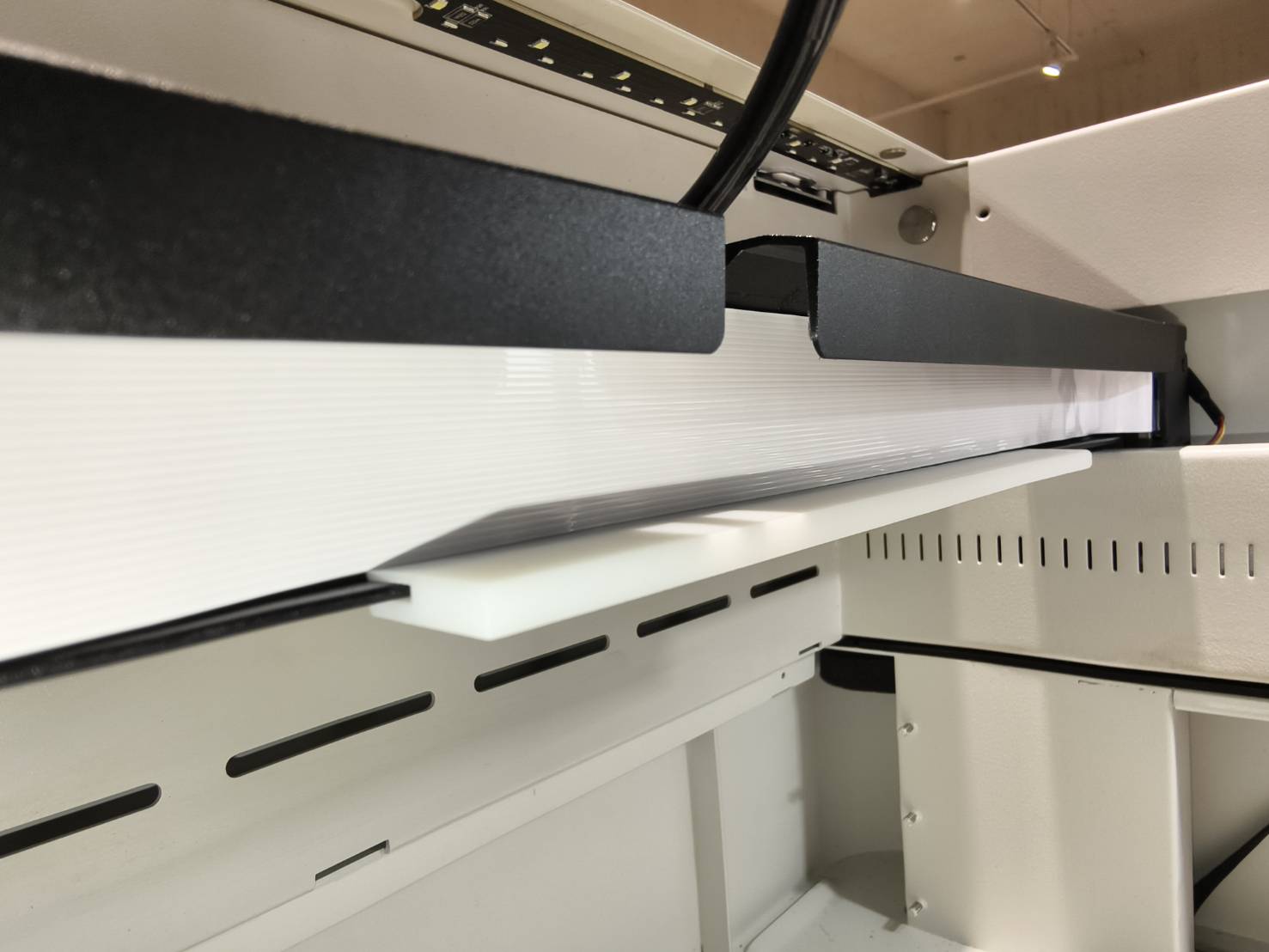

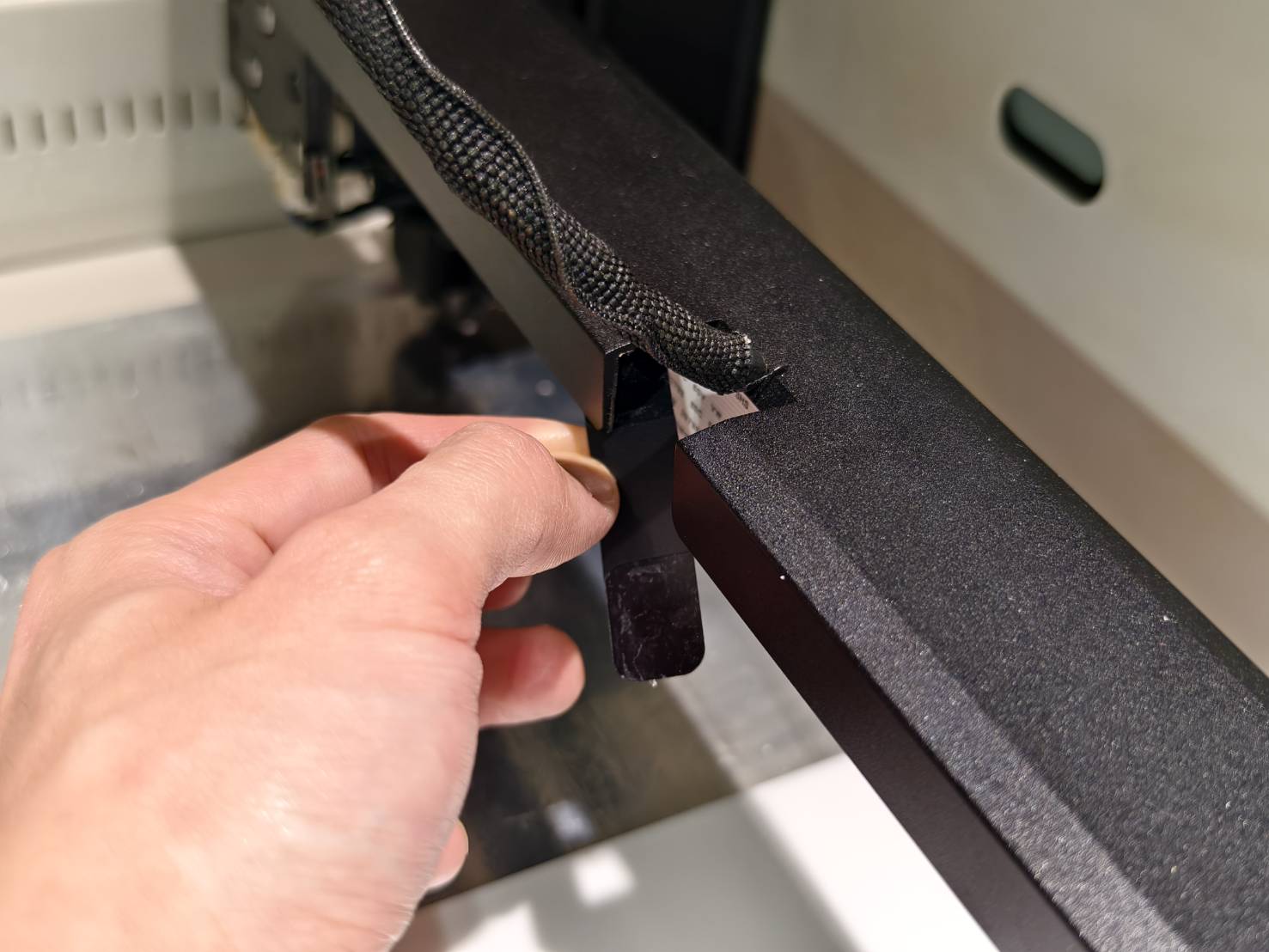

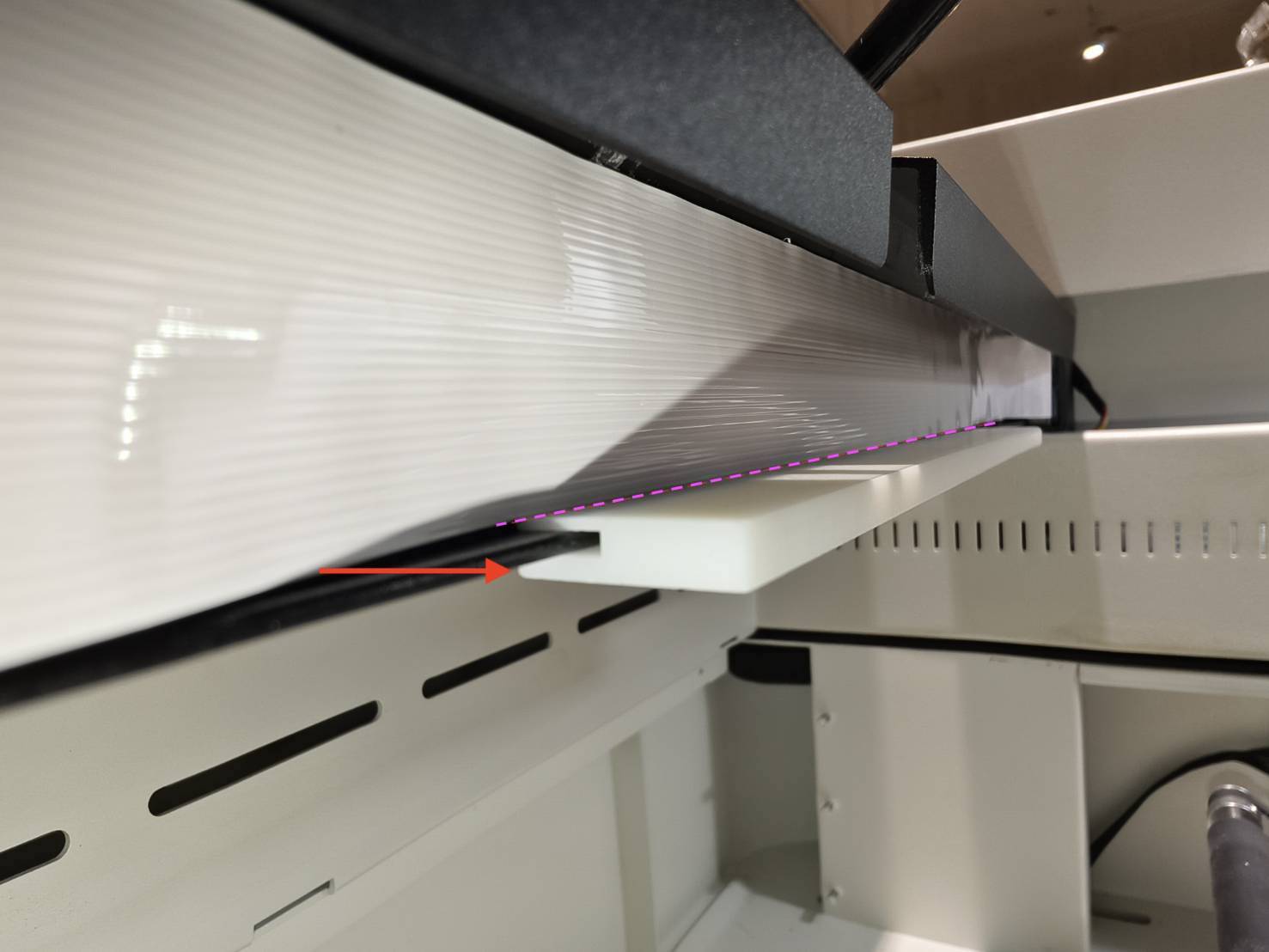

Mova o suporte do módulo para a direita e insira a ferramenta/gabarito do cabo na estrutura inferior do eixo X.
O lado mais espesso da ferramenta ficará voltado para baixo.

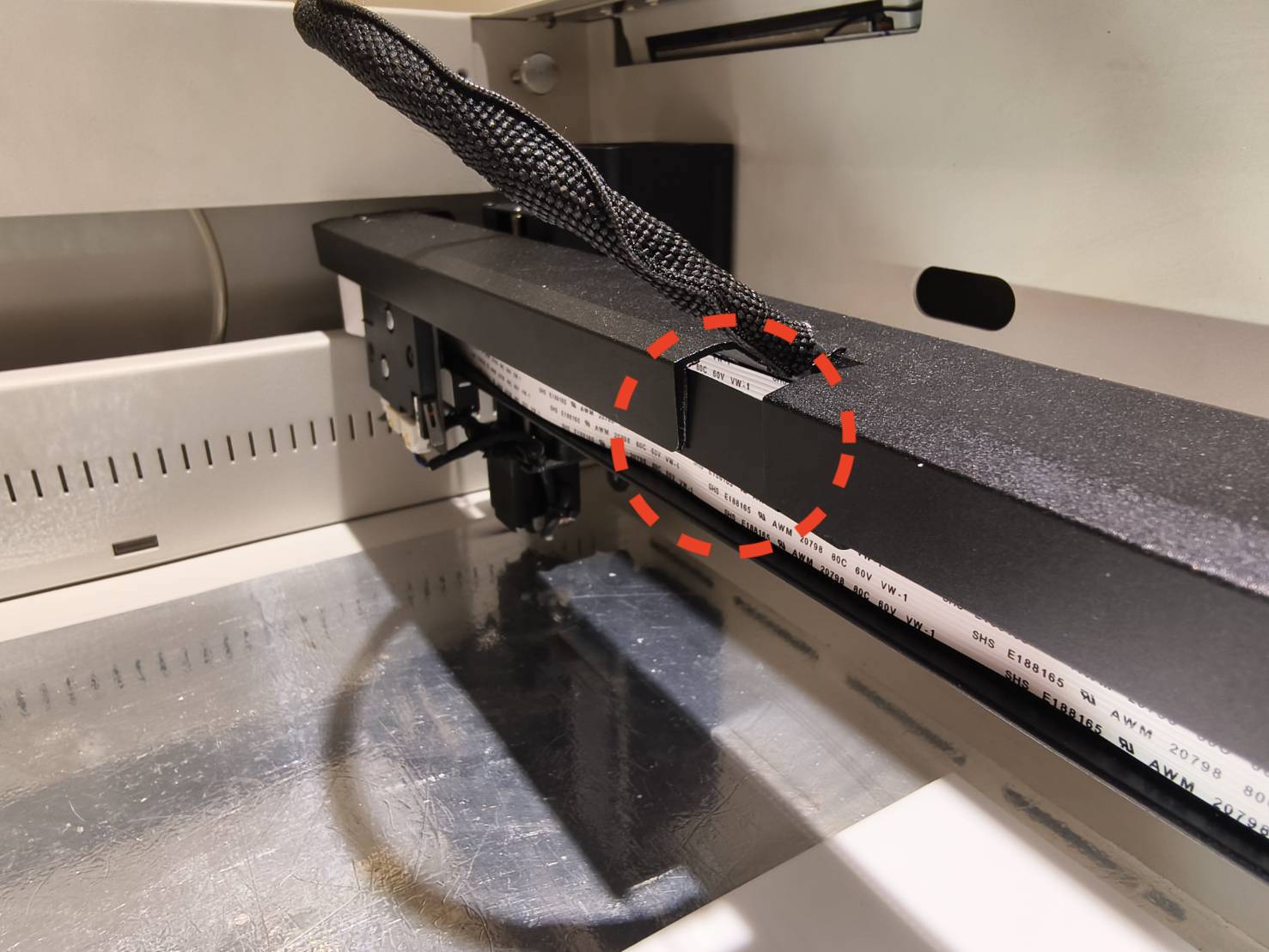

Em seguida, remova completamente a película da fita. Alinhe a parte inferior do cabo com a ferramenta e empurre o cabo para trás para fixá-lo na chapa metálica.

A borda mais espessa da ferramenta deve estar voltada para baixo. Alinhe a borda inferior do cabo com a borda superior da ferramenta e, em seguida, empurre-o para trás para fixá-lo no lugar.

Vídeo:

Passo 14

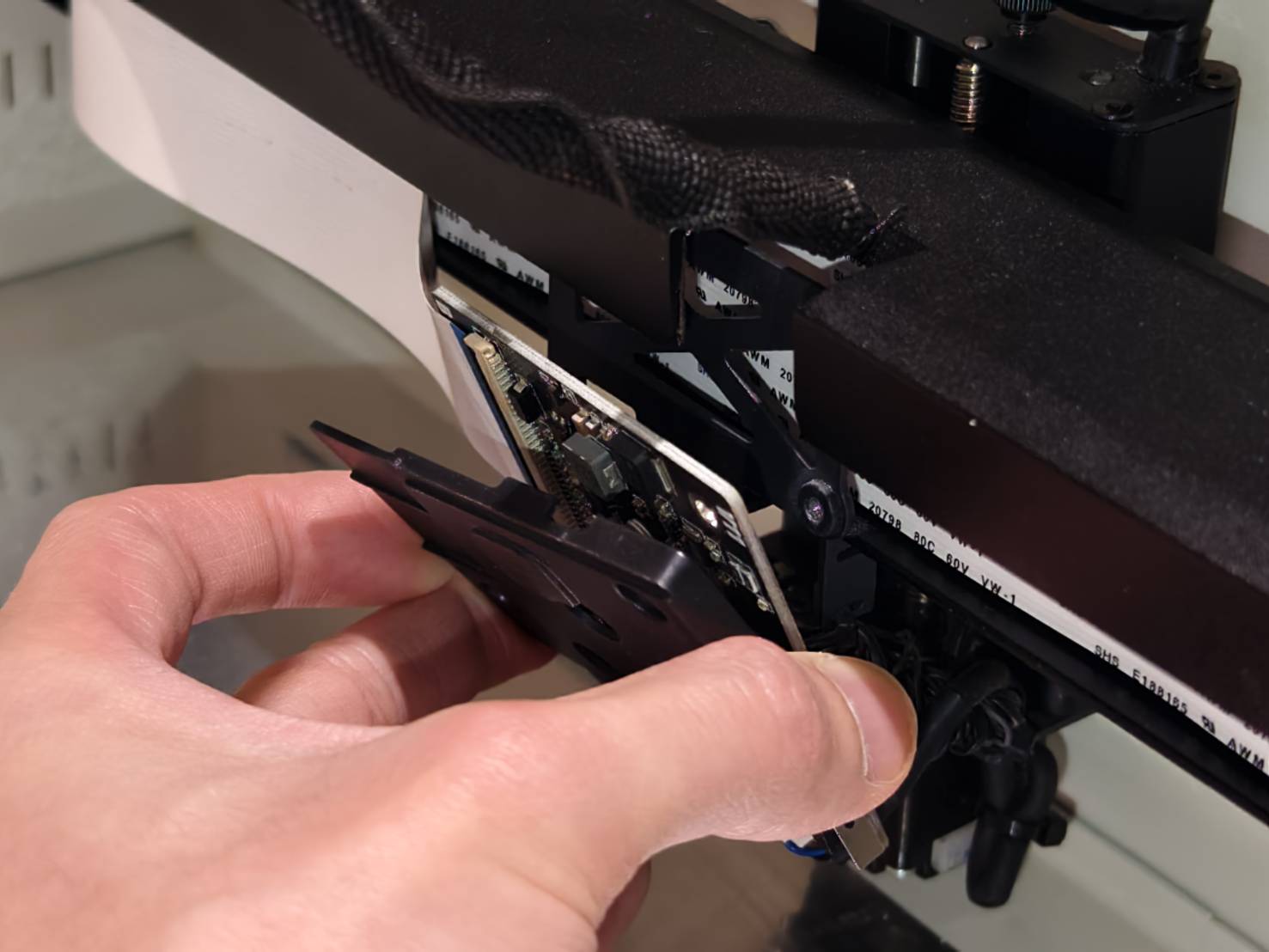

Remova a ferramenta do cabo e instale a tampa da placa Z com os três parafusos.

Vídeo:

Passo 15

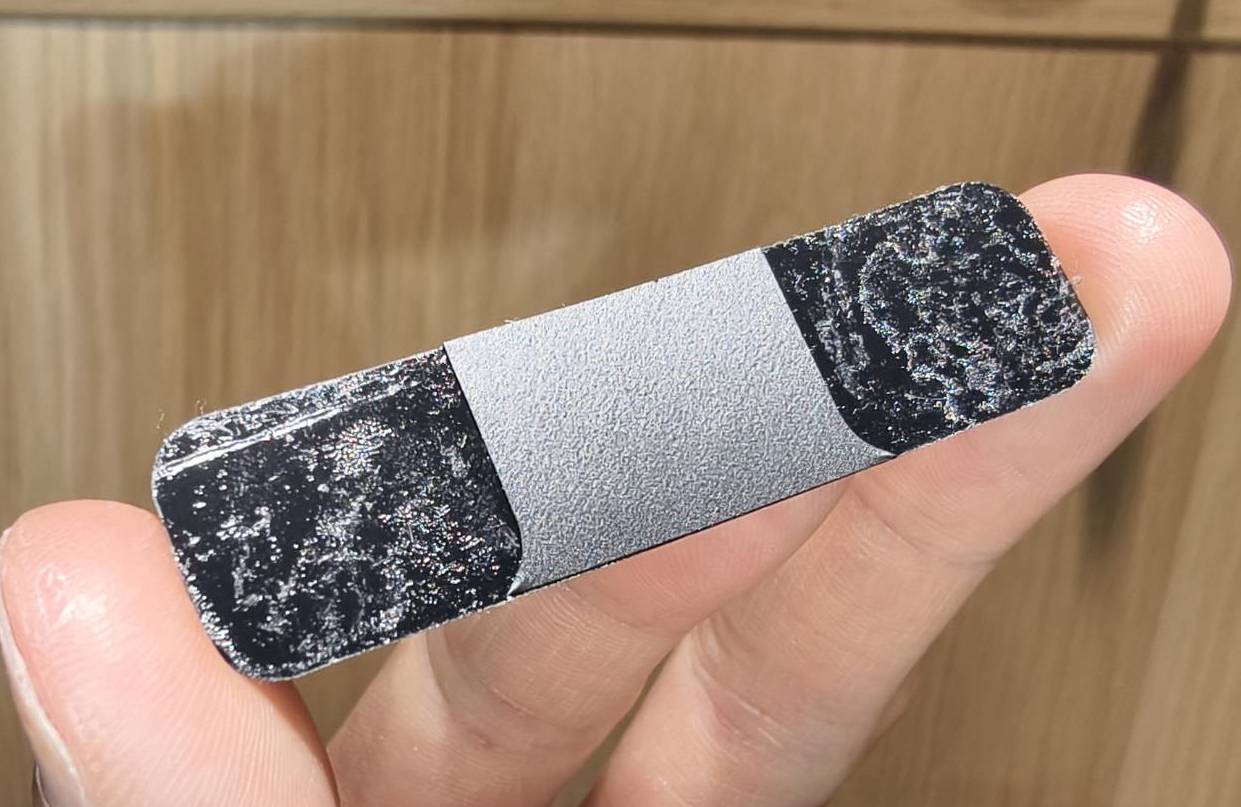

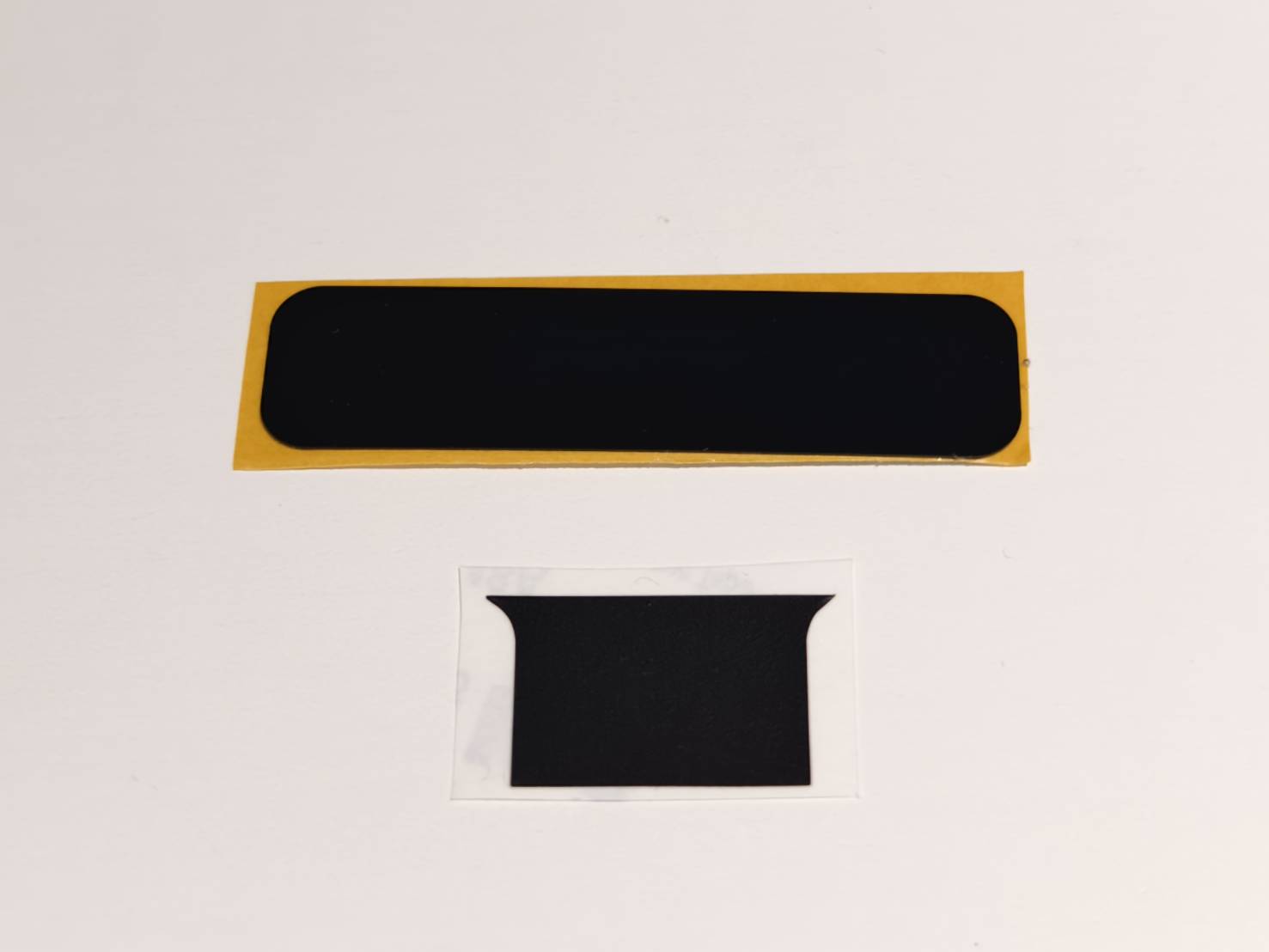

Fixe o adesivo quadrado no Mylar longo.
Observe que as superfícies adesivas dos dois mylars devem ficar voltadas uma para a outra.

As superfícies adesivas dos dois mylars devem ficar voltadas uma para a outra.

Aparência final
