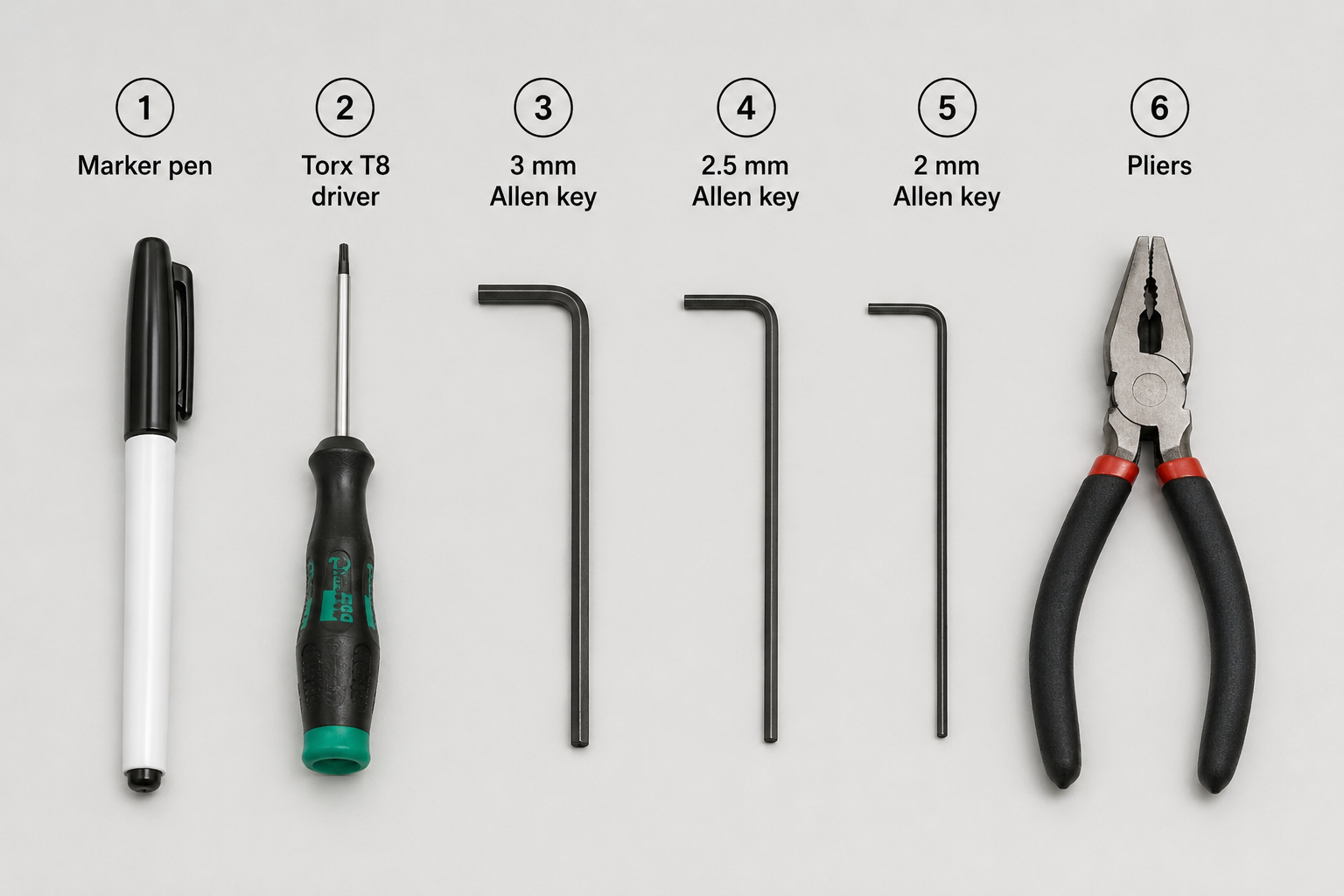

Ferramentas
| 1 | Caneta marcadora |
| 2 | Chave Torx T8 |
| 3 | Chave Allen de 3 mm |
| 4 | Chave Allen de 2,5 mm |
| 5 | Chave Allen de 2 mm |
| 6 | Alicate |
Etapa 1
Desligue a máquina e desconecte o cabo de alimentação.
Vire a máquina para visualizar a parte inferior.
Etapa 2
Marque o pé de borracha e o parafuso próximos à porta USB.
O objetivo da marcação é identificar que o parafuso deste pé é mais curto que os outros e deve permanecer na mesma posição.
Etapa 3
Desparafuse estes parafusos inferiores.
(Parafuso T8 x 6 unidades e parafuso sextavado 3mm x 4 unidades)
Etapa 4
Vire a máquina e remova os parafusos laterais. (Parafuso T8 x 2 unidades)
Etapa 5

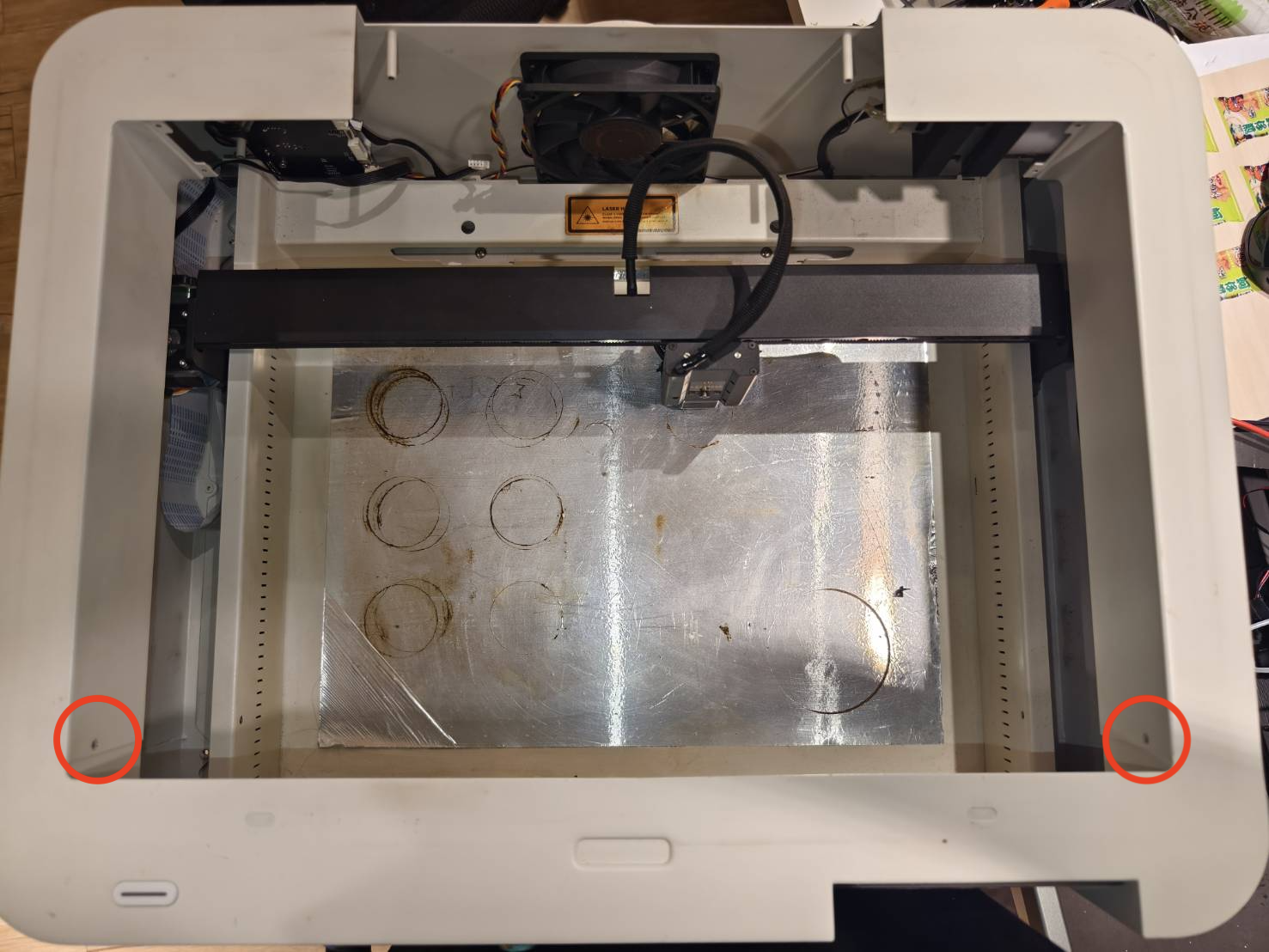

Marque os furos dos parafusos em ambos os lados com a caneta.
Esta marcação ajuda a garantir a orientação correta durante a remontagem. Os lados marcados devem ficar voltados para a área de trabalho.
Etapa 6
Remova os parafusos. Parafuso T8 x 8 unidades (A placa e a tampa da porta estão conectadas.)
Etapa 7
Mova a placa e a tampa da porta um pouco para frente.
Etapa 8

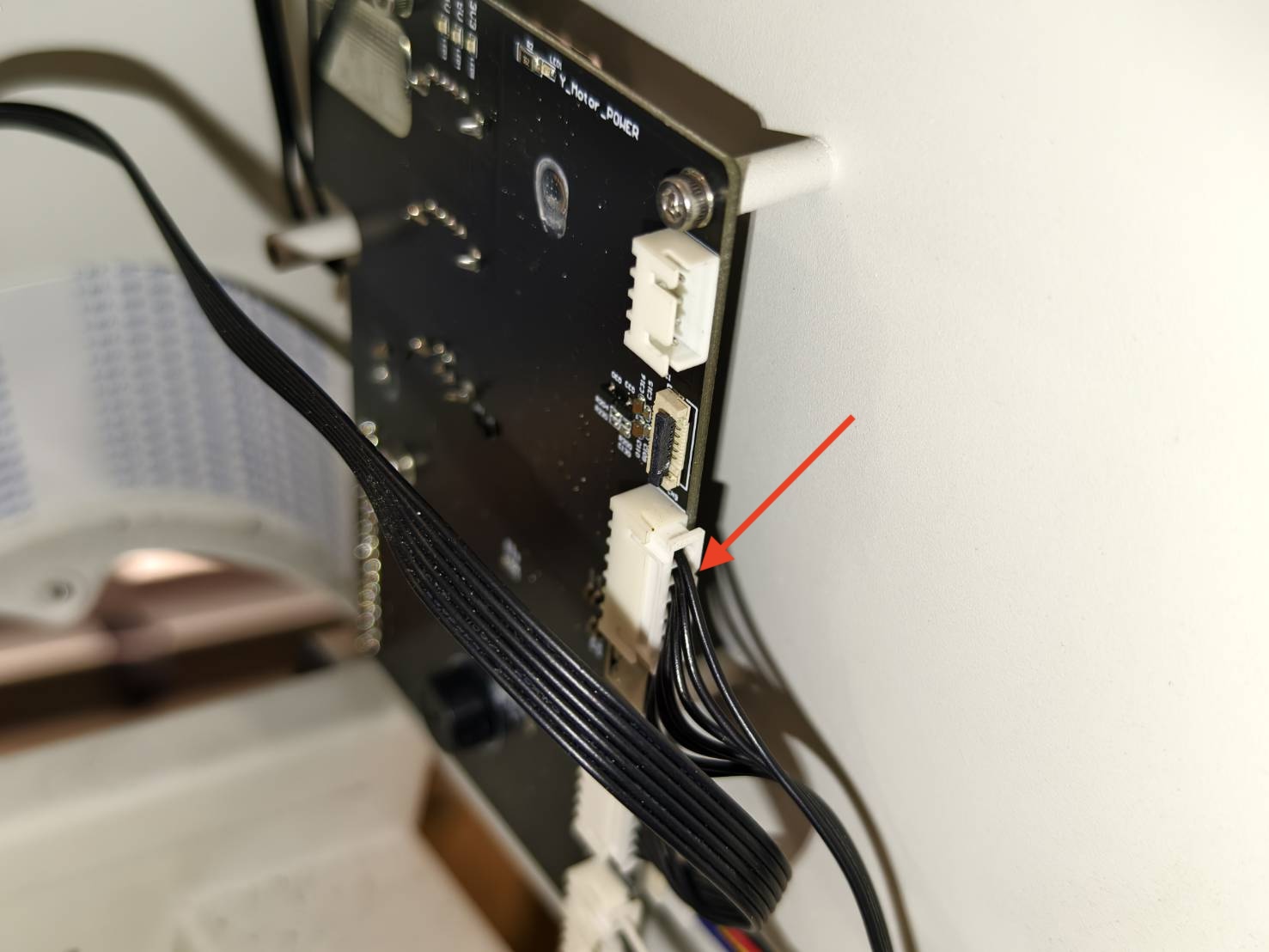

Remova o cabo do motor do eixo Y. (É mais fácil remover o cabo da câmera após remover este cabo.)
Etapa 9
Remova o cabo da câmera.
Observe que há um clipe travando o cabo. Abra o clipe para remover o cabo da câmera.
Clipe Travado:
Clipe Destravado:
Puxe o cabo:
Etapa 10
Remova a placa e a tampa da porta.
Passo 11

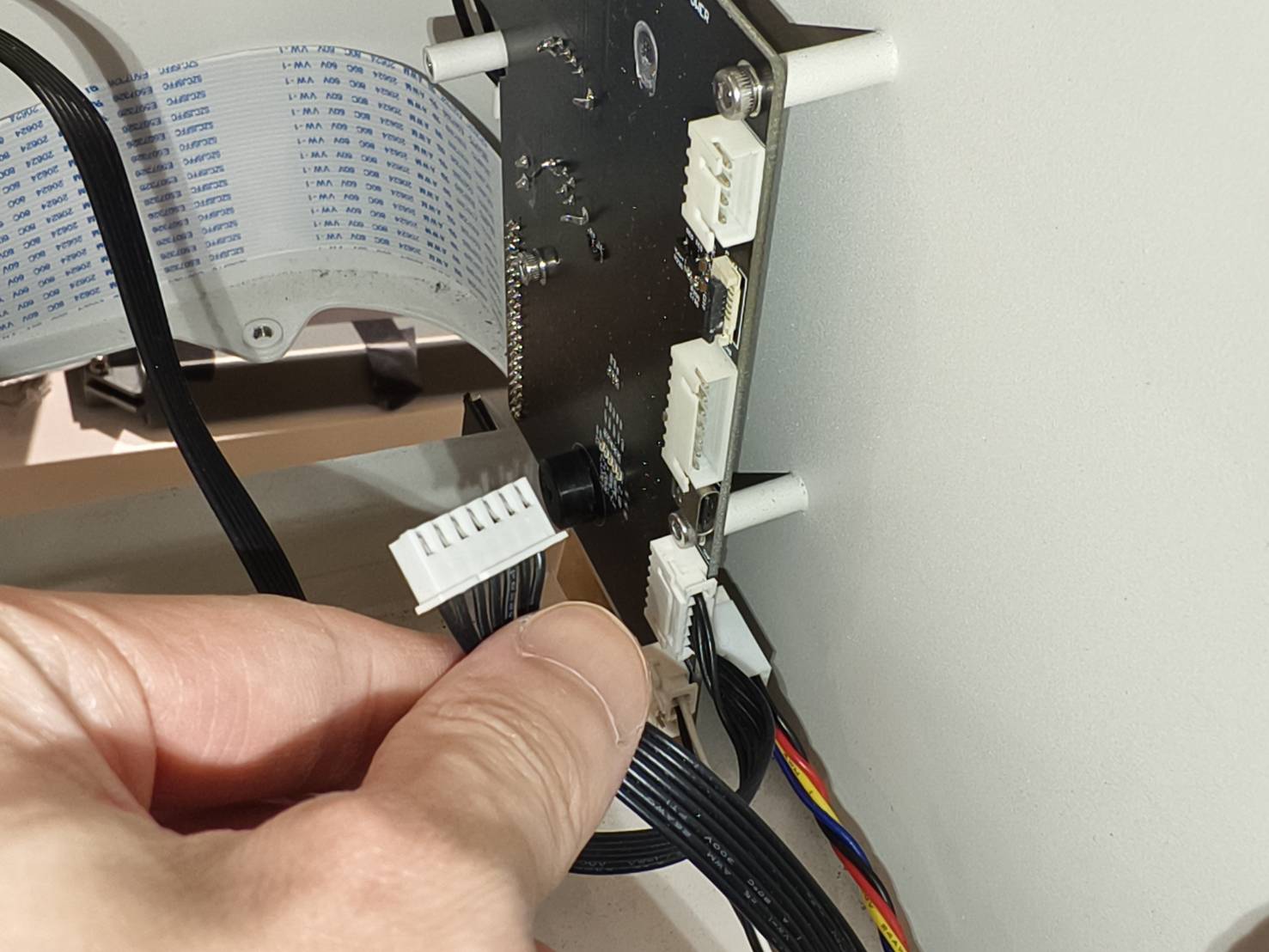

Desconecte o cabo de 7 pinos.
Passo 12
Levante a parte traseira do chassi superior e apoie-o no chassi inferior.
Passo 13
Localize o eixo Y e desacople o acoplador e o eixo. (Parafuso sextavado de 2mm x 4 unidades)
Passo 14
Afrouxe o suporte de fixação do trilho e mova-o para o lado. (Parafuso sextavado de 3mm x 3 unidades)
(Este suporte bloqueará um parafuso do motor do eixo Y.)
Passo 15
Remova o motor do eixo Y do sistema. (Parafusos sextavados de 2,5mm x 4 unidades)
Passo 16
Remova o acoplador do motor do eixo Y.
(Use um alicate se o acoplador estiver preso no eixo do motor do eixo Y.)
Passo 17
Fixe o acoplador no eixo do novo motor do eixo Y. (Parafusos sextavados de 2,0mm x 2 unidades)
Passo 18
Instale o novo motor do eixo Y. (Parafusos sextavados de 2,5mm x 4 unidades)
Passo 19
Fixe o acoplador no eixo longo. (parafusos sextavados de 2,0mm x 2 unidades)
Etapa 20
Parafuse o suporte do trilho. (parafuso sextavado de 3mm x 3 unidades)
Etapa 21
Monte a correia na polia.
(Você pode usar a parte traseira de uma chave de fenda ou seu dedo para guiar a correia na polia enquanto move lentamente o cabeçote do laser. A correia deve gradualmente se encaixar na polia do motor.)
Etapa 22
Coloque o chassi superior de volta na configuração original. Certifique-se de que ambos os cabos, o cabo de 7 pinos e o novo cabo do motor do eixo Y, estejam direcionados para cima.
Mova suavemente o cabeçote do laser e verifique se está se movendo suavemente, especialmente no eixo Y.
Se não estiver, levante novamente a parte traseira (Passo 12) e verifique a correia do eixo Y ou o acoplador de Passo 18 to Etapa 21.
Etapa 23
Reinstale os parafusos laterais (parafuso T8 x 2 unidades). Certifique-se de que o lado marcado esteja dentro da área de trabalho.
Etapa 24
Vire a máquina. Aperte todos os parafusos na parte inferior.
Observe que o pé de borracha marcado e o parafuso mais curto devem ser reinstalados próximos às portas USB.
Sugestão:
É melhor não apertar completamente os parafusos no início, pois alguns parafusos podem estar desalinhados e não conseguir ser apertados ou inseridos nos orifícios adequadamente. Portanto, é recomendado apertar todos os parafusos após todos estarem instalados.
Etapa 25
Vire a máquina e conecte novamente o cabo de 7 pinos à placa principal.
Etapa 26
Recoloque a placa e a tampa da porta no topo da máquina. Deixe um espaço para permitir o acesso das suas mãos.
Etapa 27
Insira o cabo da câmera na placa principal.
Observe que a superfície metálica do cabo da câmera deve estar voltada para a placa principal.
A superfície metálica do cabo da câmera:
A superfície metálica deve estar voltada para a placa principal:
Insira o cabo:
Trave o clipe:
Etapa 28
Insira o cabo do motor.
Etapa 29 - Recoloque a placa e aperte os parafusos
Recoloque a placa e aperte os parafusos. (parafuso T8 x 8 unidades)
Etapa 30

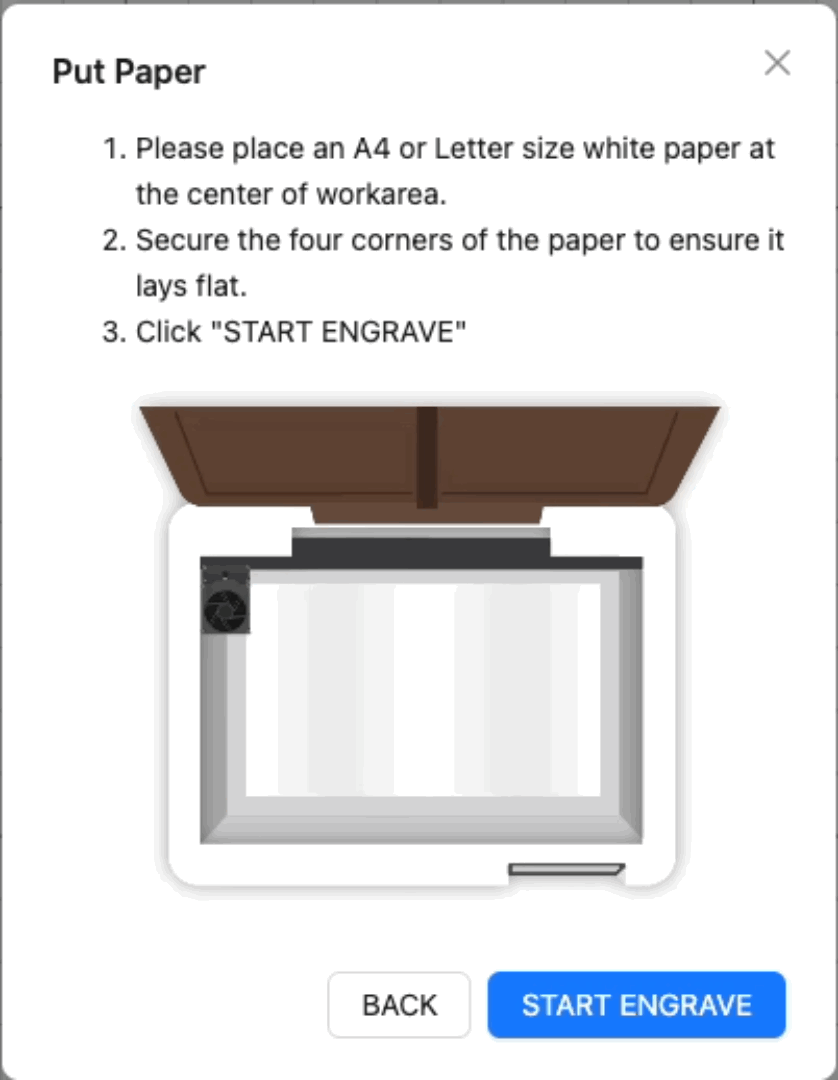

Após concluir as etapas acima, o motor do eixo Y foi substituído com sucesso. No entanto, como as etapas envolveram a movimentação da tampa da porta e da câmera, realize a calibração da câmera como etapa final antes de retomar o uso da máquina.
Você pode consultar esta página: Calibração da Câmera
