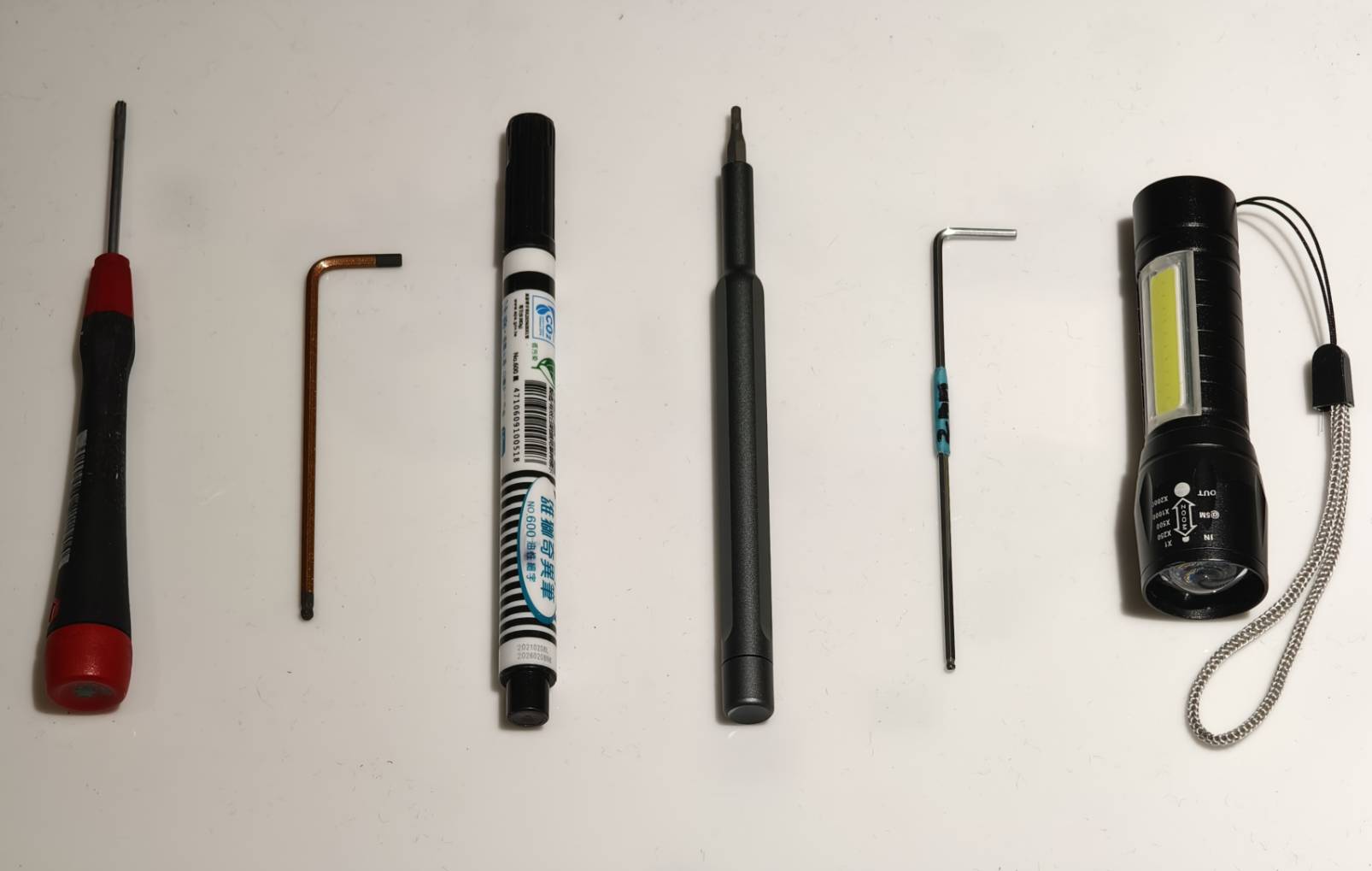

Ferramentas
1｜Chave Torx T8 chave de fenda
2｜Chave Allen de 2,5mm
3｜Caneta marcadora ou fita adesiva colorida
4｜Chave hexagonal de 2mm
5｜Chave Allen de 2mm (Opcional)
6｜Lanterna pequena (Opcional)
Passo 1
Desligue a máquina e desconecte o cabo de alimentação.
Passo 2
Remova estes parafusos da placa.
8 parafusos T8 (A placa e a tampa da porta estão conectadas.)
Passo 3
Desloque a placa e a tampa da porta ligeiramente para frente.
Passo 4
Desconecte o cabo do motor.
Após desconectar este cabo, será mais fácil remover o cabo da câmera.
Passo 5
Remova o cabo da câmera.
Observe que há um clipe travando o cabo. Abra o clipe para remover o cabo da câmera.
Clipe Travado:
Clipe Destravado:
Puxe o cabo:
Passo 6
Remova a placa e a tampa da porta.
Passo 7
Marque a posição do cabo flat de 38 pinos com caneta ou fita adesiva
Passo 8
Remova os cabos do lado direito da placa-mãe.
Tire uma foto para não esquecer a posição dos cabos.
Passo 9
Remova os parafusos da placa-mãe.
Parafuso hexagonal de 3mm x 4 unidades
Passo 10

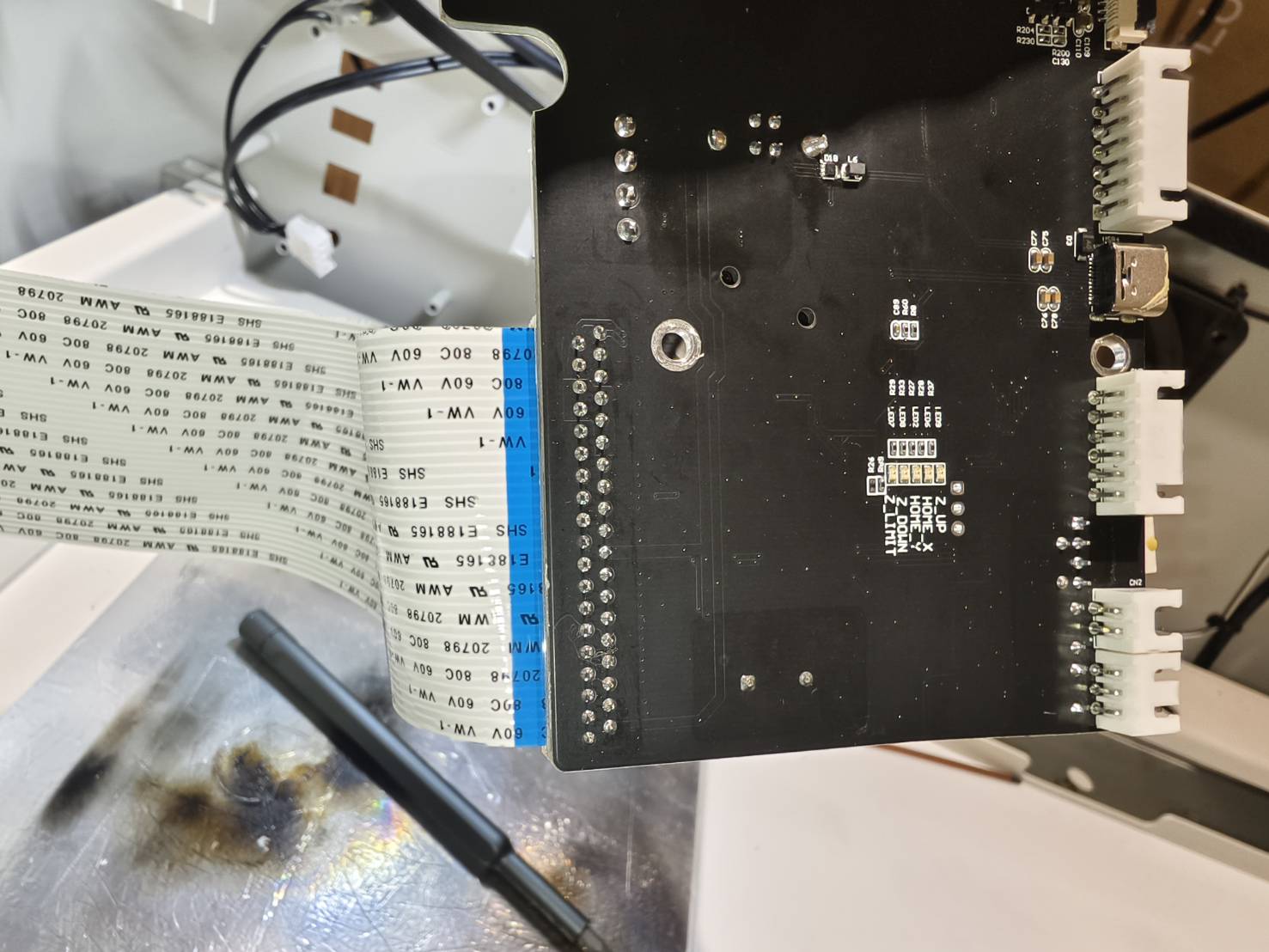

Remova o cabo flat de 38 pinos da placa.
Observe que há uma fita adesiva na parte traseira do cabo.
Puxe a placa-mãe em um ângulo de 45 graus.
Este cabo precisa ser pressionado na trava para ser removido.
Remova todos os cabos.
Etapa 11
De frente para o painel da máquina, no lado esquerdo, desconecte o cabo do motor do eixo X, remova os dois parafusos sextavados de 2mm e retire a tampa da placa do eixo X.
(Recomenda-se usar uma chave sextavada longa e fina, que proporciona mais espaço para as mãos.)
Etapa 12
Abra/destrave o clipe do cabo e desconecte-o da placa do eixo X.
Etapa 13
Remova a placa do eixo X desparafusando o parafuso inferior, conforme demonstrado no vídeo.
Recomenda-se inserir a chave de fenda primeiro na cabeça do parafuso e, em seguida, usar ambas as mãos juntas.
Após soltar a placa, remova cuidadosamente o cabo flat de 38 pinos do eixo Y.
Localização do parafuso:
Vídeo:
Após a remoção das peças:
Observação
Se o parafuso estiver muito apertado para soltar, tente usar uma chave Allen em L para afrouxá-lo primeiro e, em seguida, use uma chave de fenda sextavada para removê-lo.
Etapa 14
Remova completamente o cabo flat de 38 pinos.
Algumas seções do cabo podem ter adesivo na parte traseira, especialmente próximo à placa-mãe.
Etapa 15

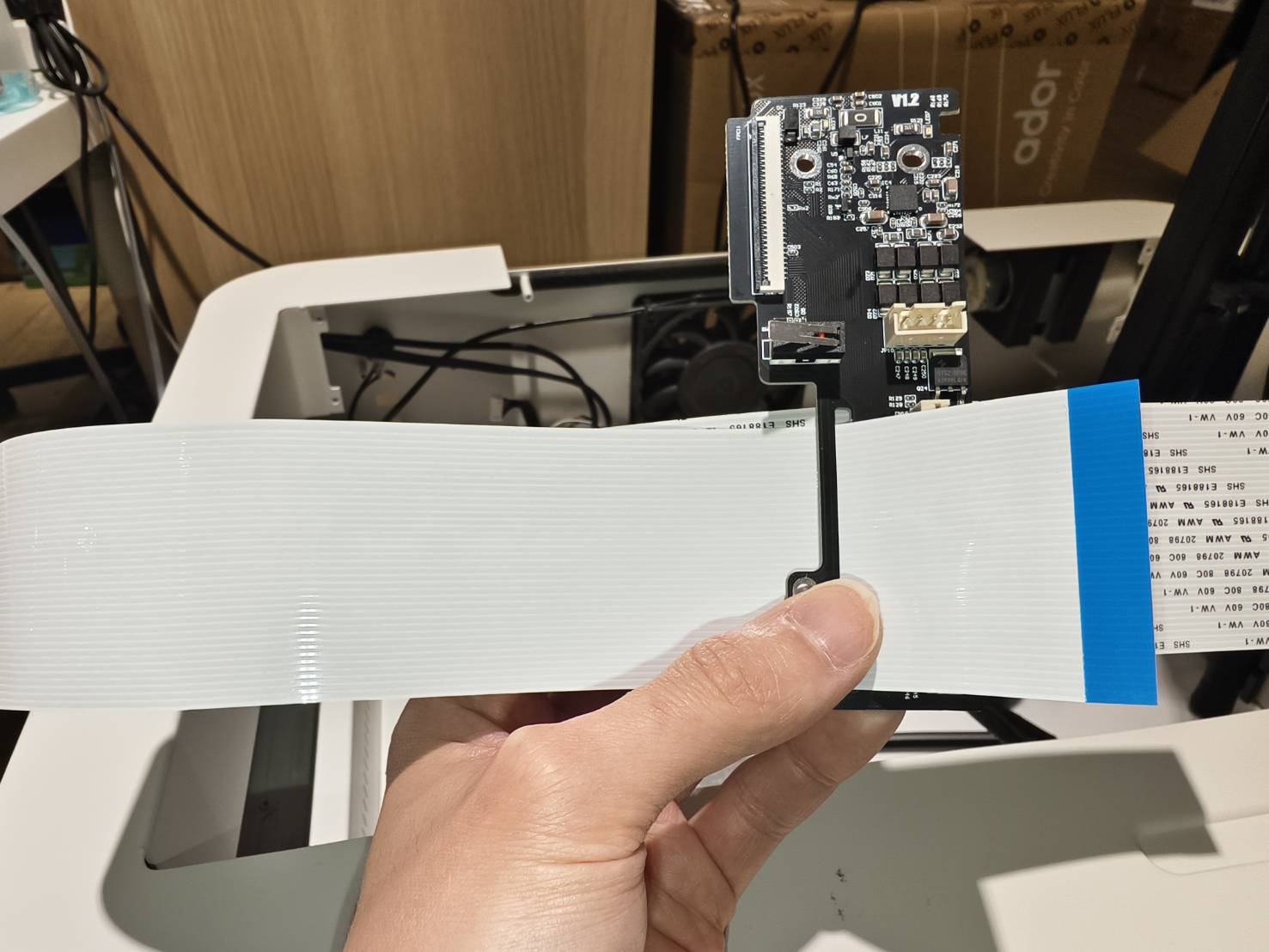

Passe o novo cabo flat de 38 pinos pelo orifício pré-perfurado na placa de controle do eixo X (o lado sem adesivo) e insira-o na placa.
Observe a orientação, garantindo que o lado azul do cabo esteja voltado para os terminais, e certifique-se de que o cabo flat esteja firmemente inserido na placa de controle do eixo X.
Vídeo:
Passo 16
Instale a placa de controle do eixo X parafusando os parafusos "curtos" por baixo. (Posição dos Parafusos)
No lado com adesivo, certifique-se de que ele esteja voltado para a chapa metálica, conforme demonstrado no vídeo.
Passo 17
Instale o cabo de 30 pinos na placa do eixo Z. O cabo deve estar centralizado no conector. Se instalado corretamente, a trava deve fechar facilmente.
Consulte as instruções a seguir para confirmar a posição correta de inserção do cabo e garantir que ele esteja instalado adequadamente.
-
As duas bordas do conector do cabo serão ligeiramente mais altas, como mostrado na imagem.
-
O cabo deve ser inserido no centro. Quando inserido corretamente, deve ficar na mesma altura das bordas, como mostrado na imagem.
(A trava não está fechada na imagem.)
-
Apenas com a inserção correta a trava poderá ser fechada facilmente, e o cabo deve ficar paralelo ao conector, como mostrado na imagem. (A trava está fechada na imagem.)
-
Vídeo:
Passo 18
Instale a tampa da placa de controle do eixo X, aperte os dois parafusos sextavados longos de 2mm e reconecte o cabo do motor do eixo X.
Vídeo:
Passo 19

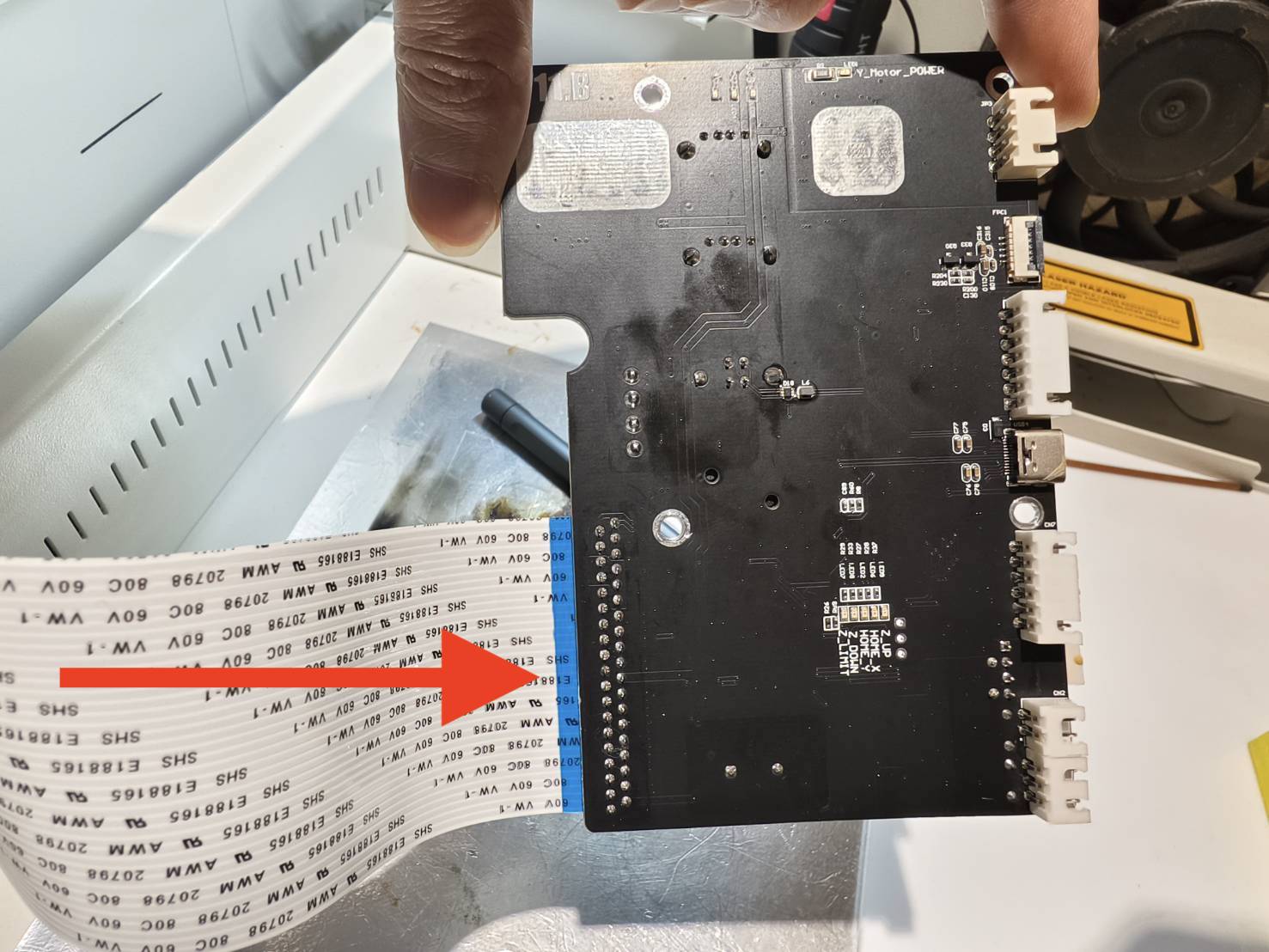

Insira o cabo de 38 pinos na placa principal.
Certifique-se de que a orientação do cabo esteja correta, conforme mostrado na foto.
Passo 20
Conecte os cabos à placa-mãe.
Passo 21
Reposicione a placa-mãe no lugar correto.
Primeiro, insira o cabo flat de 38 pinos na abertura, garantindo que a borda inferior da placa-mãe toque a base. Em seguida, desloque-a para a esquerda para alinhar os furos dos parafusos da placa-mãe.
Passo 22
Fixe a placa-mãe apertando os parafusos.
Passo 23
Conecte todos os cabos, exceto o da câmera e o do motor.
Passo 24
Remova uma pequena parte da proteção adesiva do cabo flat próximo à placa de controle do eixo X. Em seguida, empurre o cabo flat no canto da placa-mãe completamente para baixo, alinhando-o com a linha marcada, e fixe inicialmente uma parte. Após confirmar a posição, remova o restante da proteção adesiva e cole-o firmemente no lugar.
Passo 25
Mova o módulo na direção Y e verifique se o movimento do cabo de 38 pinos está fluido.
Passo 26
Ligue a máquina e teste o foco automático para verificar se está funcionando.
- Funciona normalmente > Prossiga para Passo 27
- O módulo não se move > Reconecte o cabo de 38 pinos > Retorne ao Passo 8
- O módulo se move, mas o foco falha > Reconecte o cabo de 30 pinos > Retorne ao Passo 11 - 12 e pule para Passo 17 - 18
Passo 27
Coloque a placa e a tampa da porta na parte superior. Deixe um espaço para permitir o acesso com as mãos.
Passo 28
Conecte o cabo da câmera à placa-mãe.
Observe que a superfície metálica do cabo da câmera deve ficar voltada para a placa-mãe.
A superfície metálica do cabo da câmera:
A superfície metálica deve ficar voltada para a placa-mãe:
Insira o cabo:
Trave o conector:
Passo 29
Conecte o cabo do motor.
Passo 30
Recoloque a placa e aperte os parafusos.
8 parafusos T8
Passo 31
Após concluir os passos acima, a tampa da porta terá sido substituída com sucesso. No entanto, como os procedimentos envolveram a movimentação da tampa da porta e da câmera, realize a calibração da câmera como etapa final antes de retomar o uso da máquina.
Você pode consultar esta página: Calibração da Câmera
#END
