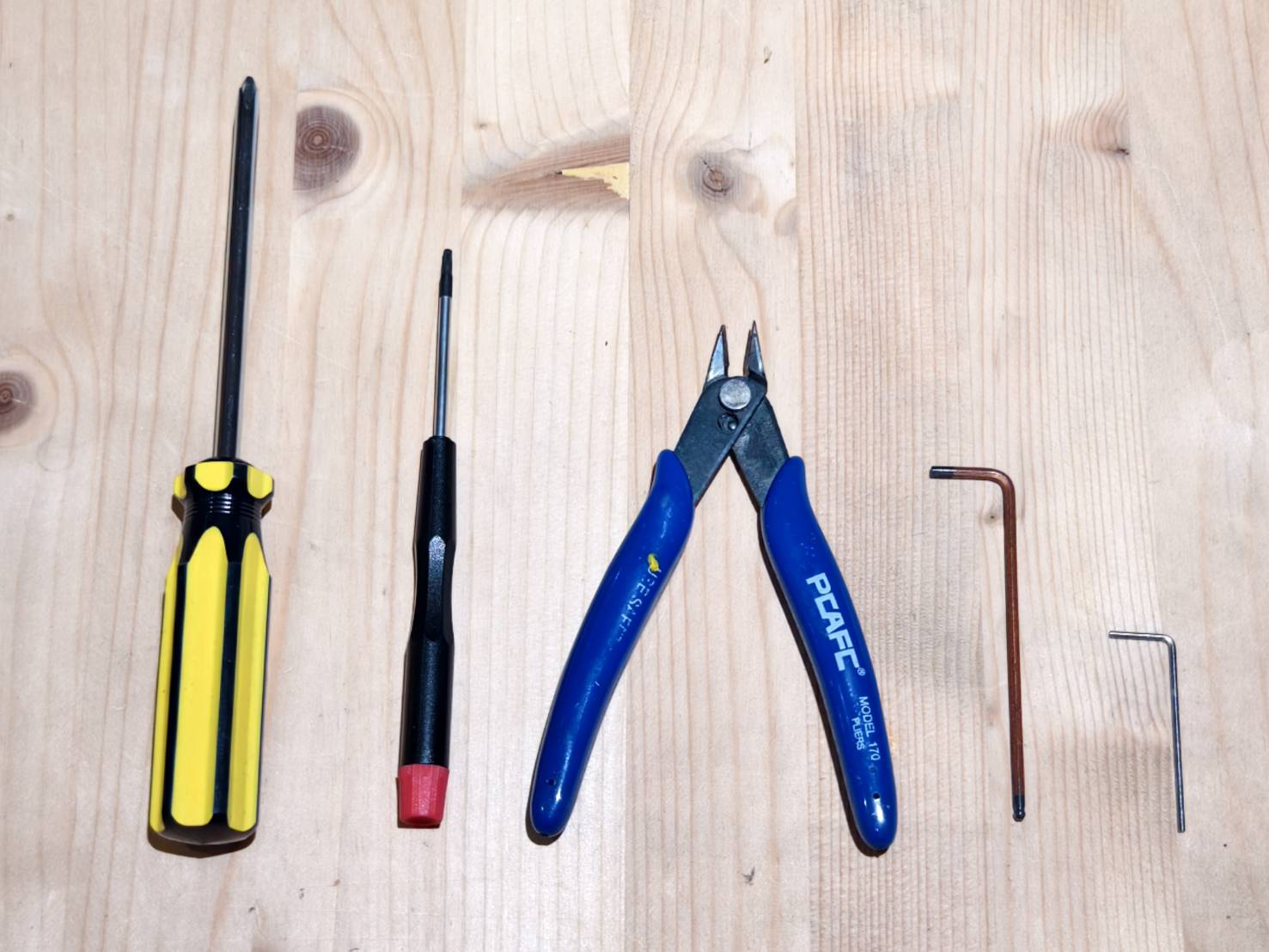

Ferramentas
| 1 |
Chave Phillips |
| 2 |
Chave Torx T8 Chave de fenda |
| 3 |
Alicate de corte diagonal |
| 4 |
Chave Allen de 2,5mm |
| 5 |
Chave Allen de 1,5mm |
Passo 1

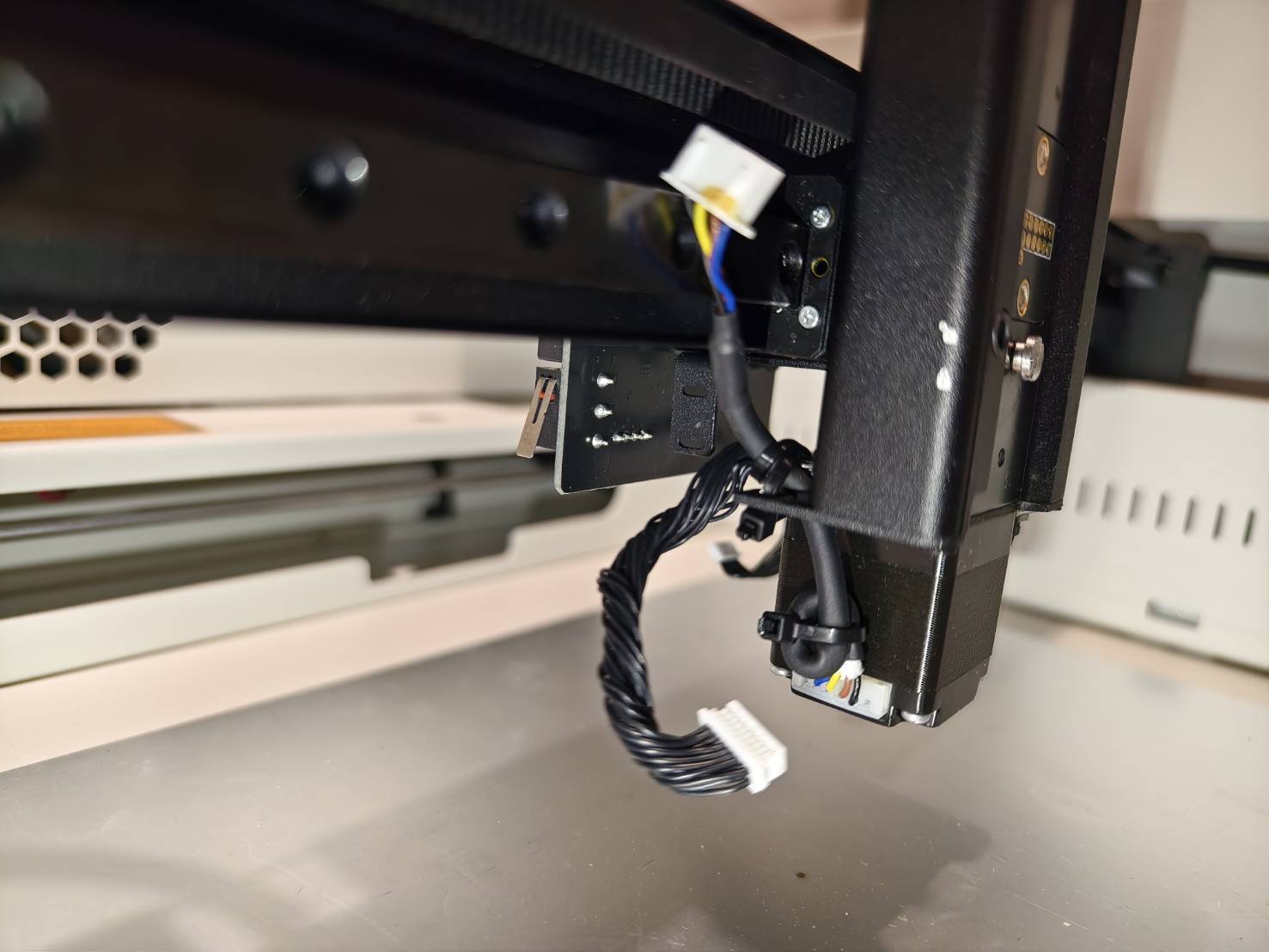

Desconecte os três cabos indicados na imagem abaixo.
Passo 2
Use uma chave Allen para remover a mola tensora da correia no eixo X.
Passo 3

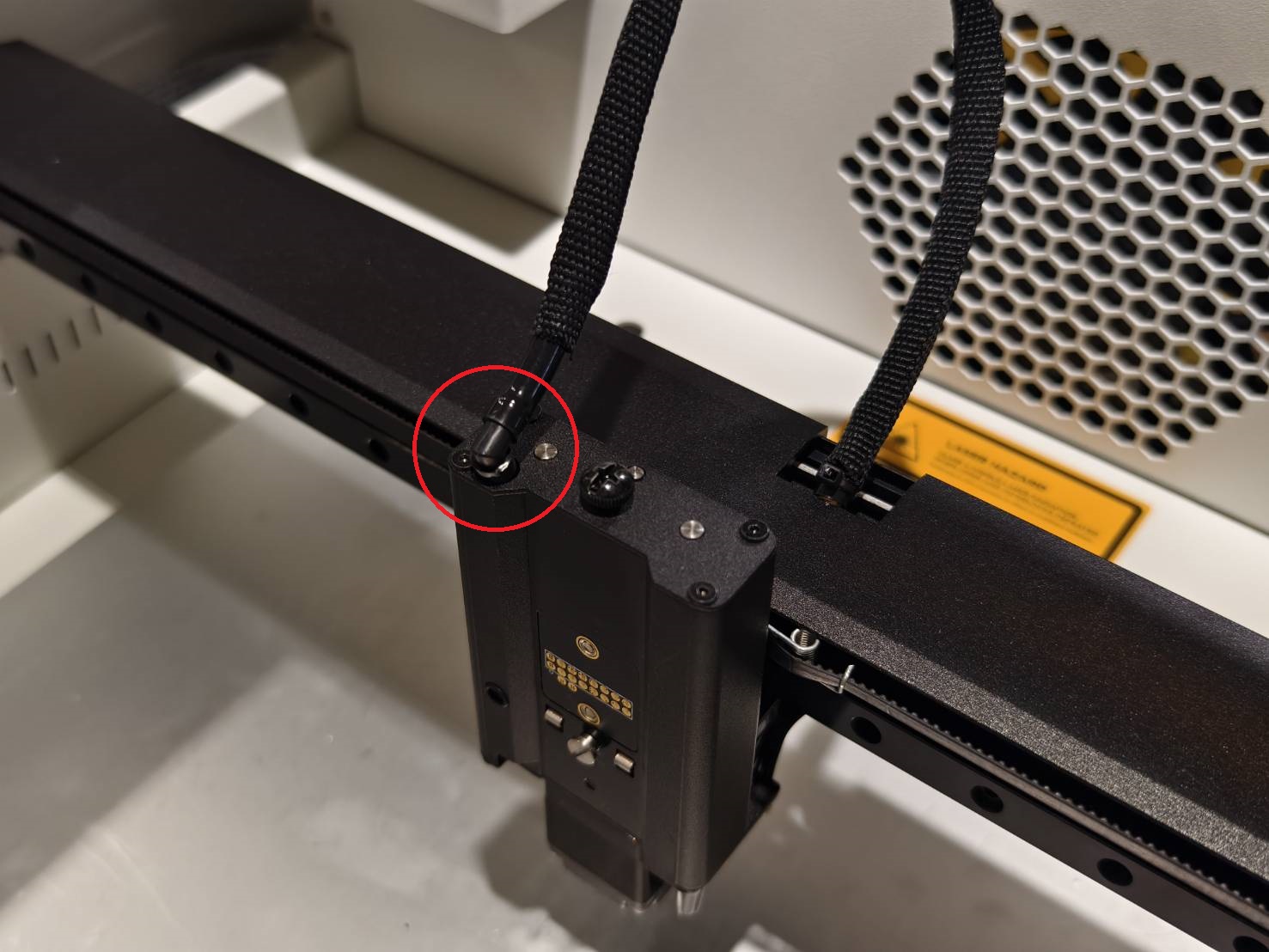

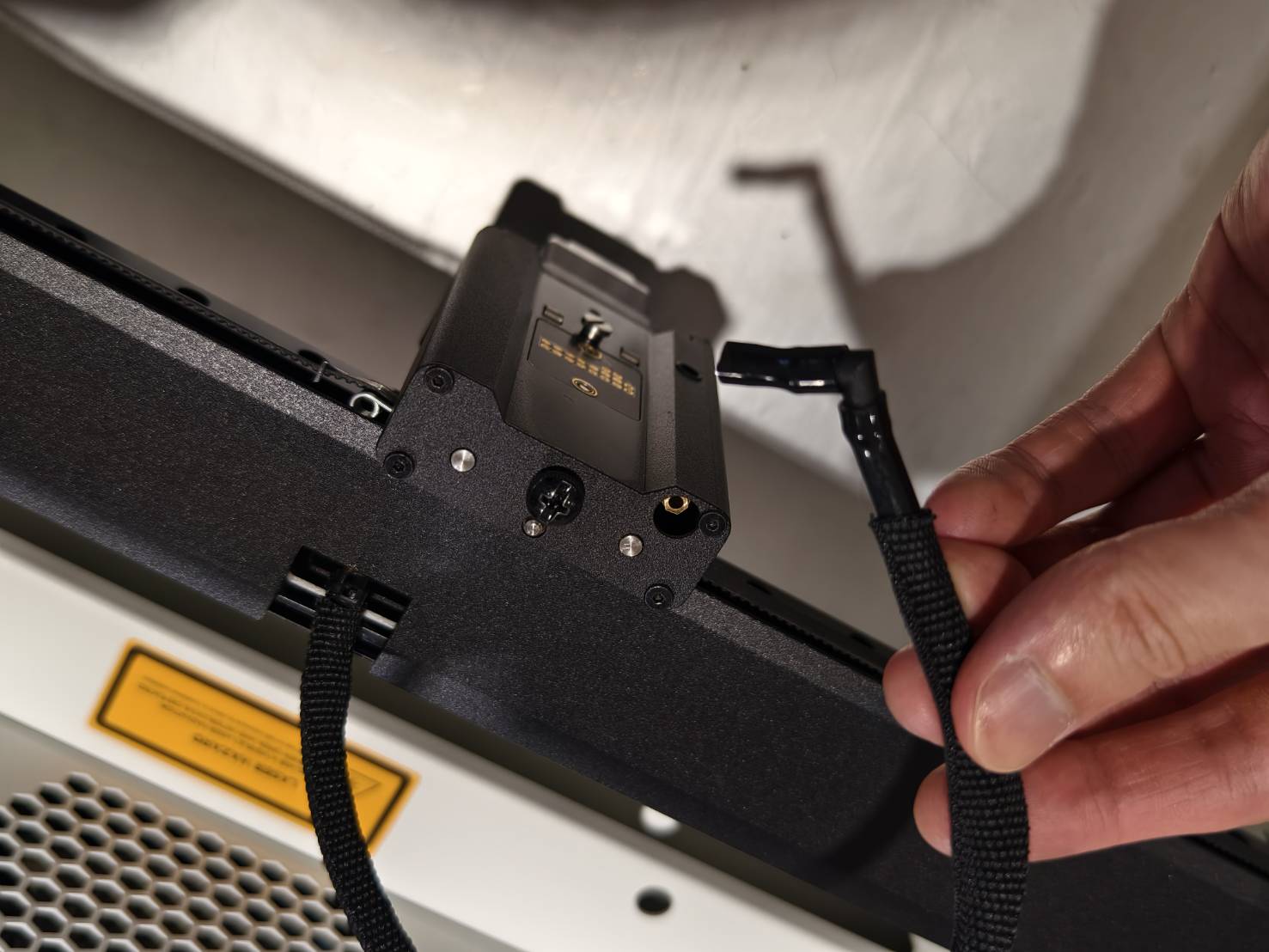

Desconecte a mangueira de ar com o conector em L do suporte do módulo.
Passo 4

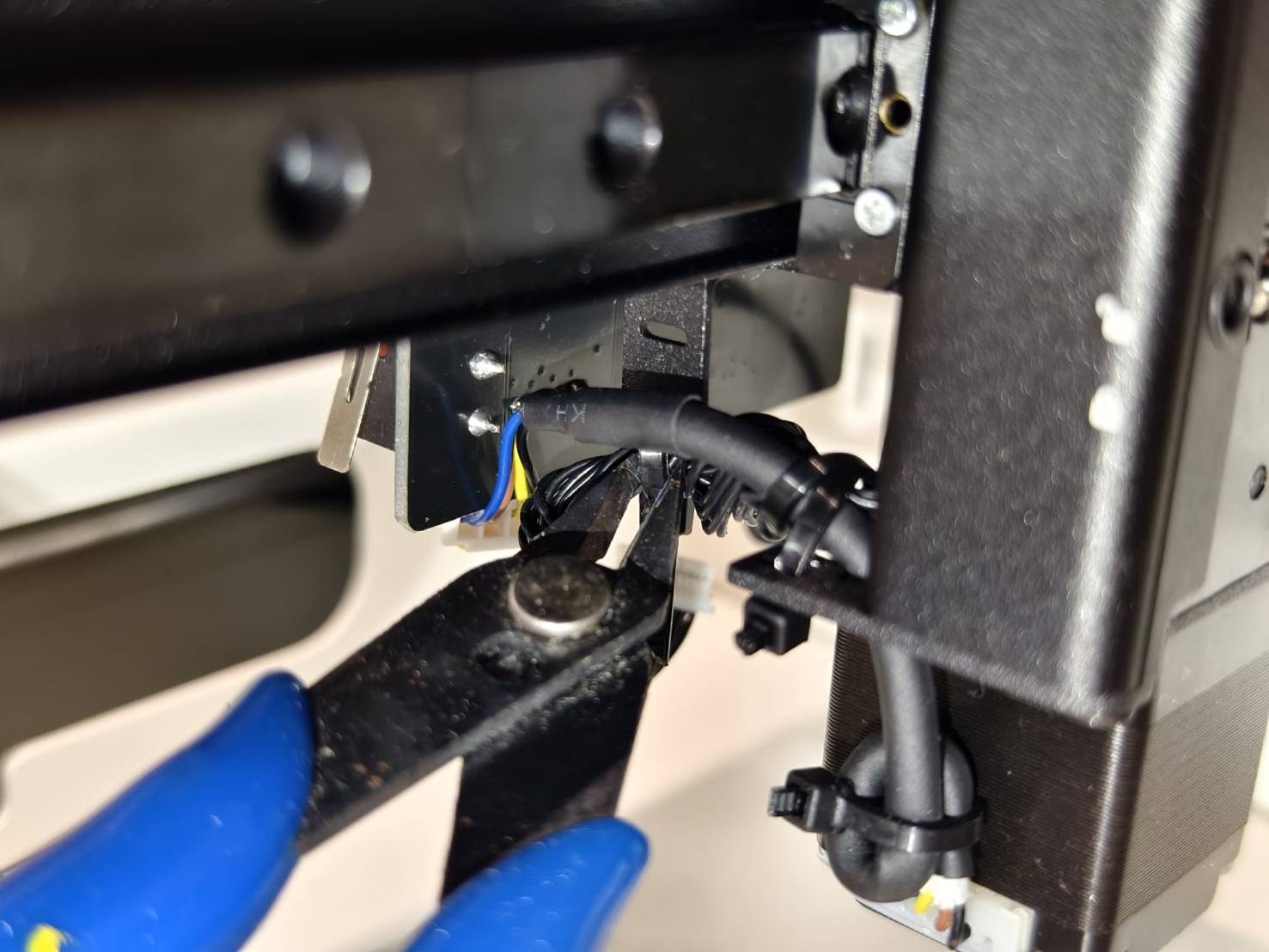

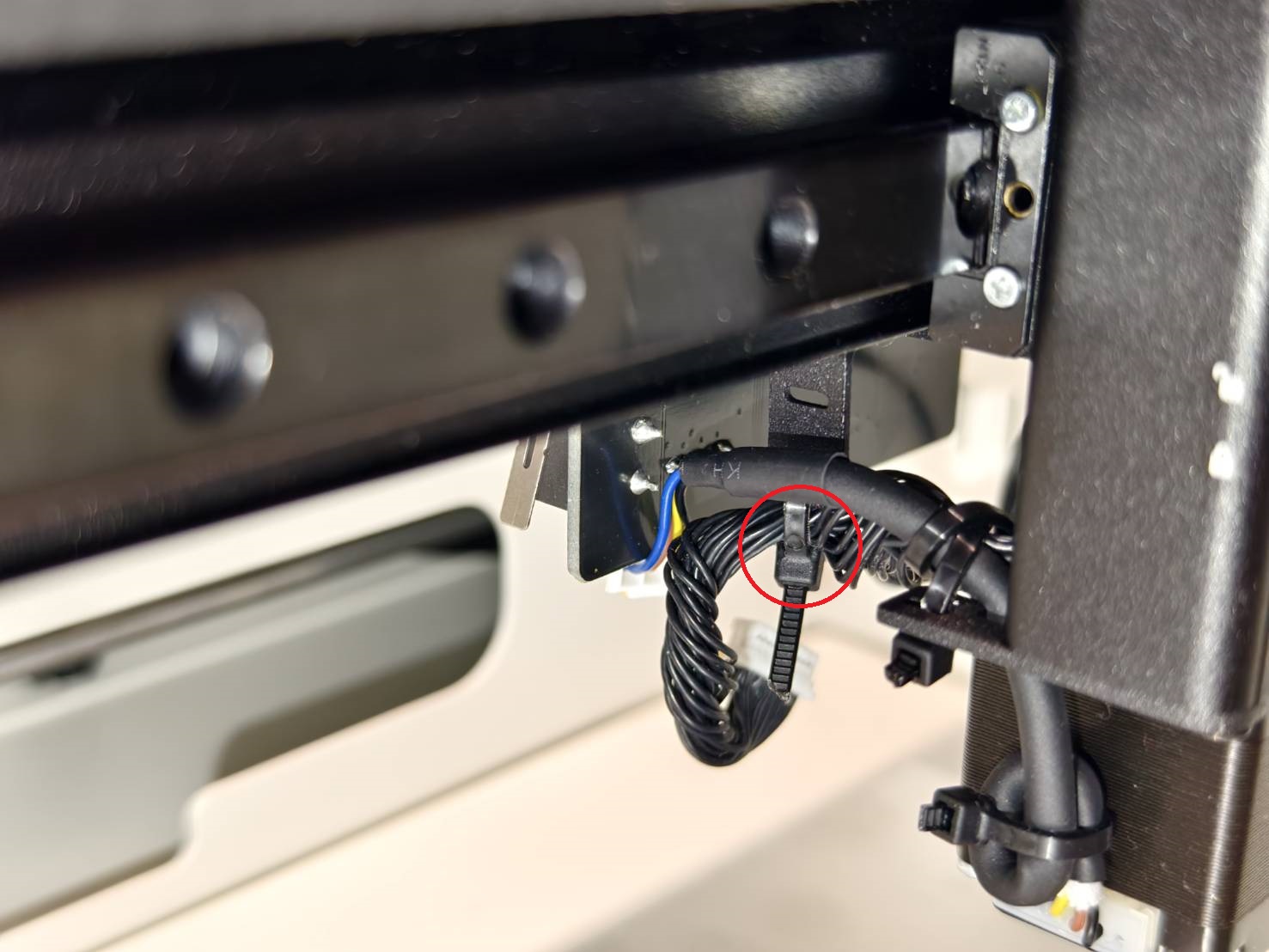

Corte a abraçadeira que prende o cabo de 20 pinos na parte traseira do suporte do módulo.
Passo 5
Desparafuse estes dois parafusos para remover a base metálica.
Passo 5.1
Remova a base metálica levantando ligeiramente a máquina e retirando a base diretamente.
Passo 6

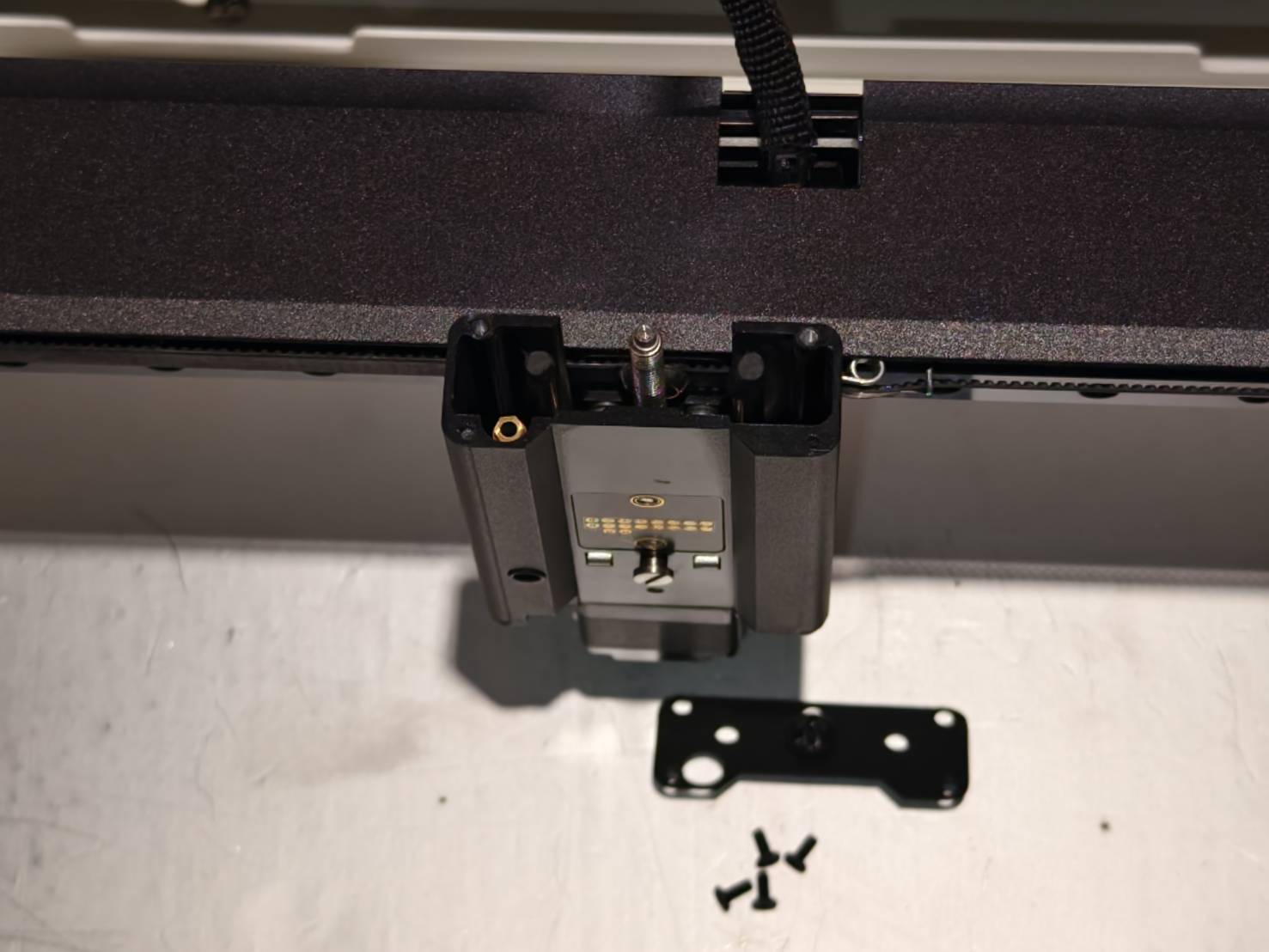

Remova a estrutura superior do assento do módulo. (4 parafusos sextavados de 1,5 mm)
Passo 7

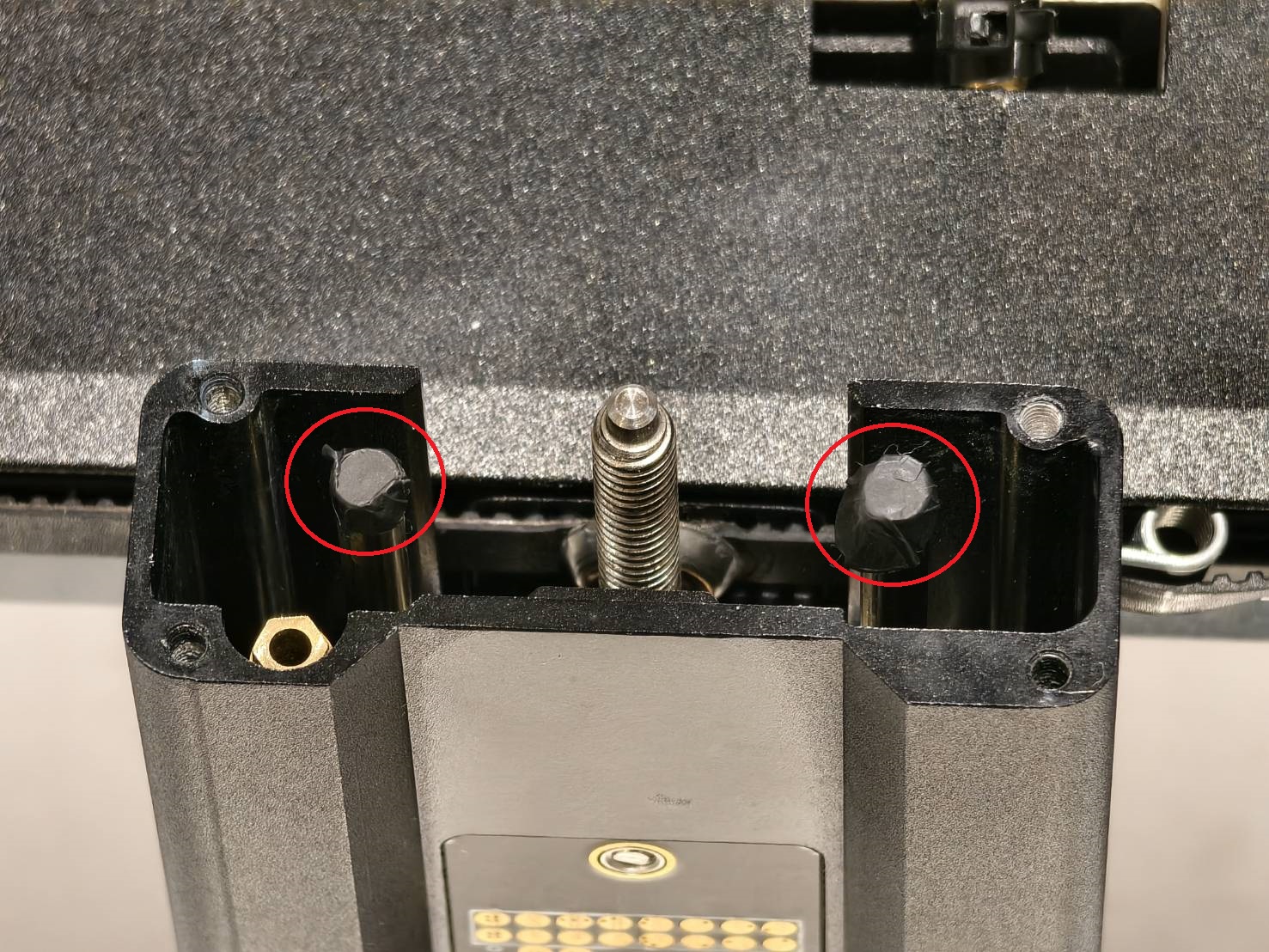

Remova os dois adesivos pretos da parte superior dos eixos.
Se sua máquina não tiver os adesivos como mostrado na foto abaixo, pule para o Passo 8.

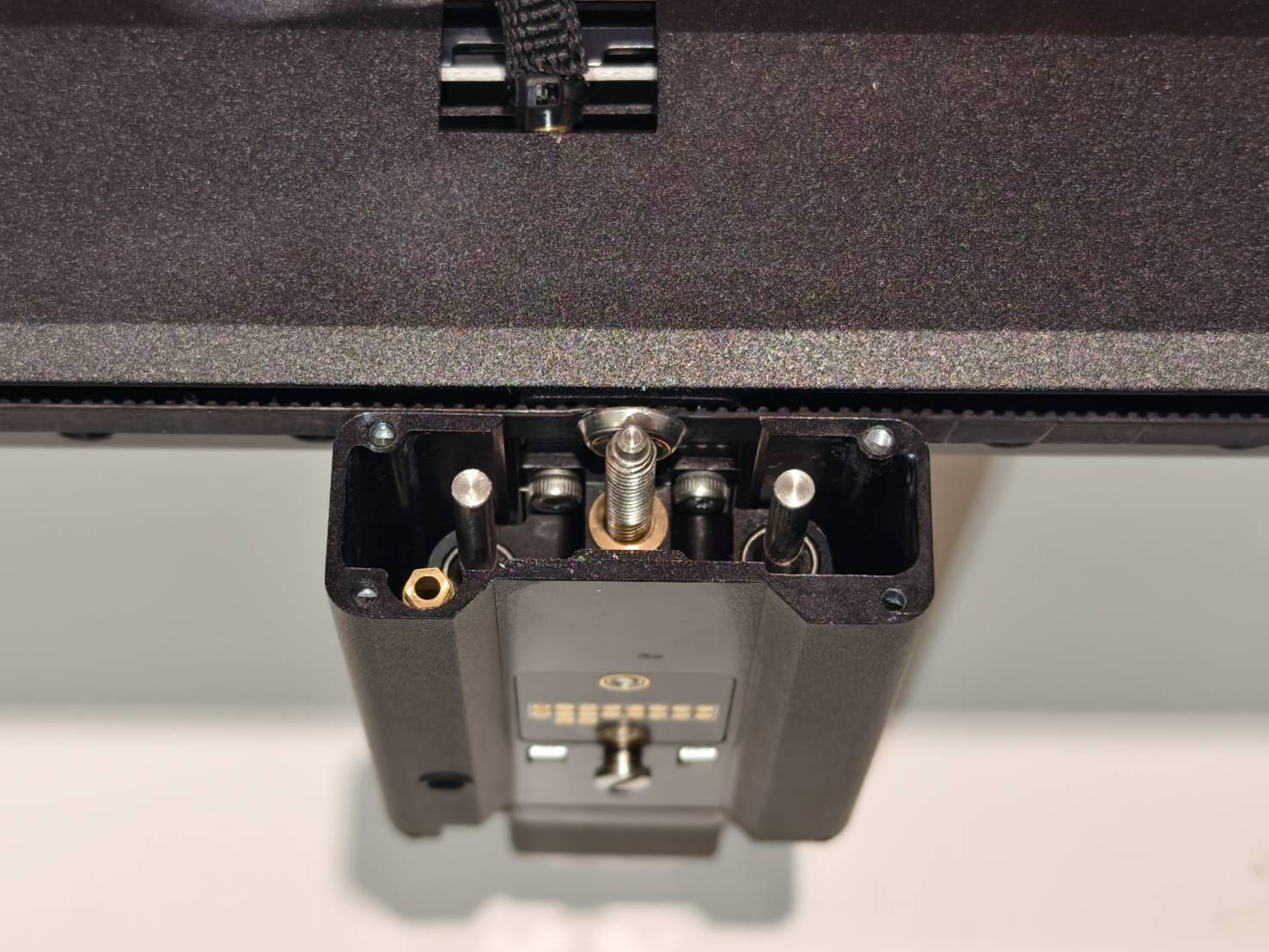

Passo 8

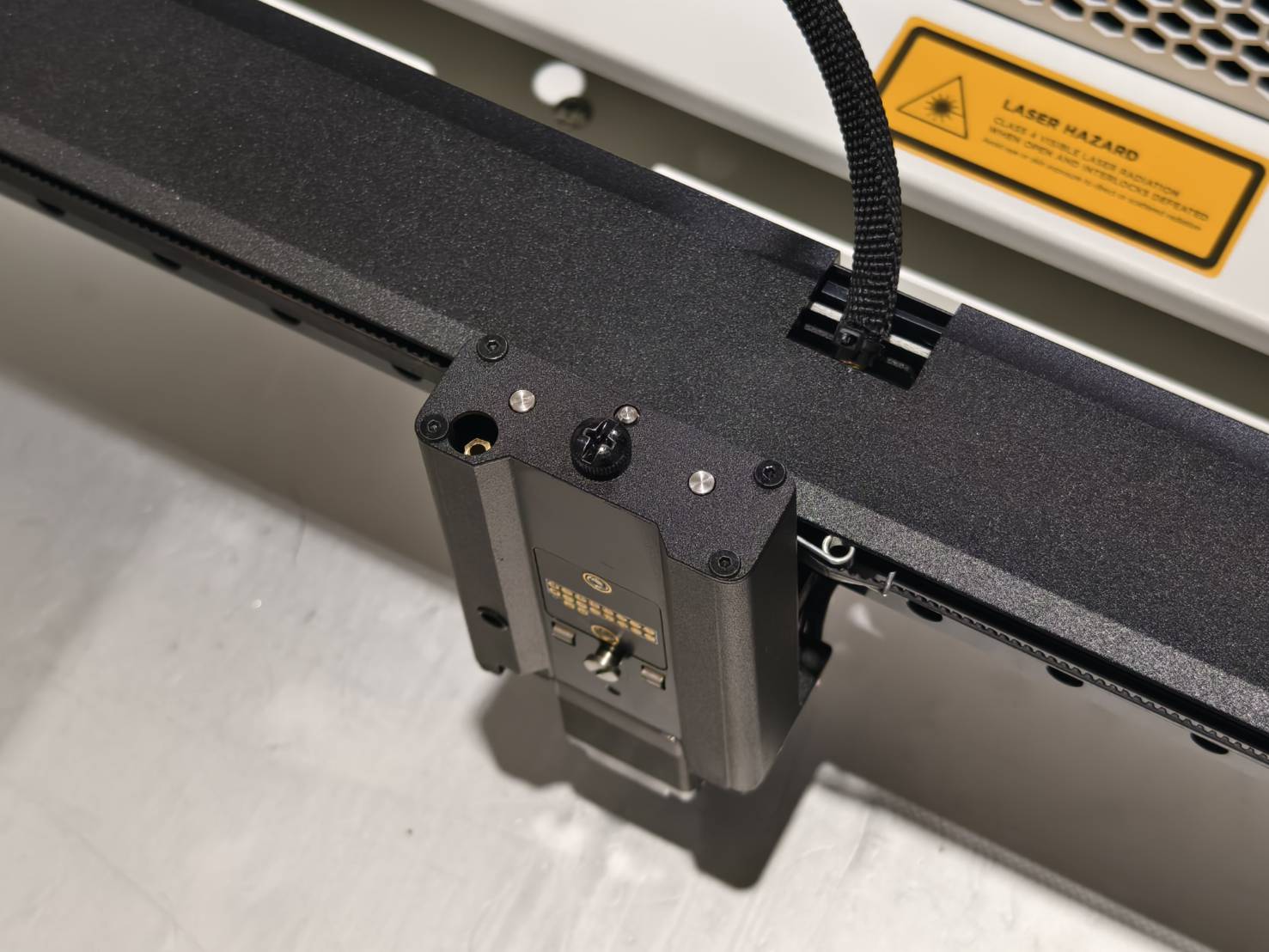

Gire o pino central no sentido horário para remover todo o suporte com o motor do eixo Z.
Passo 9

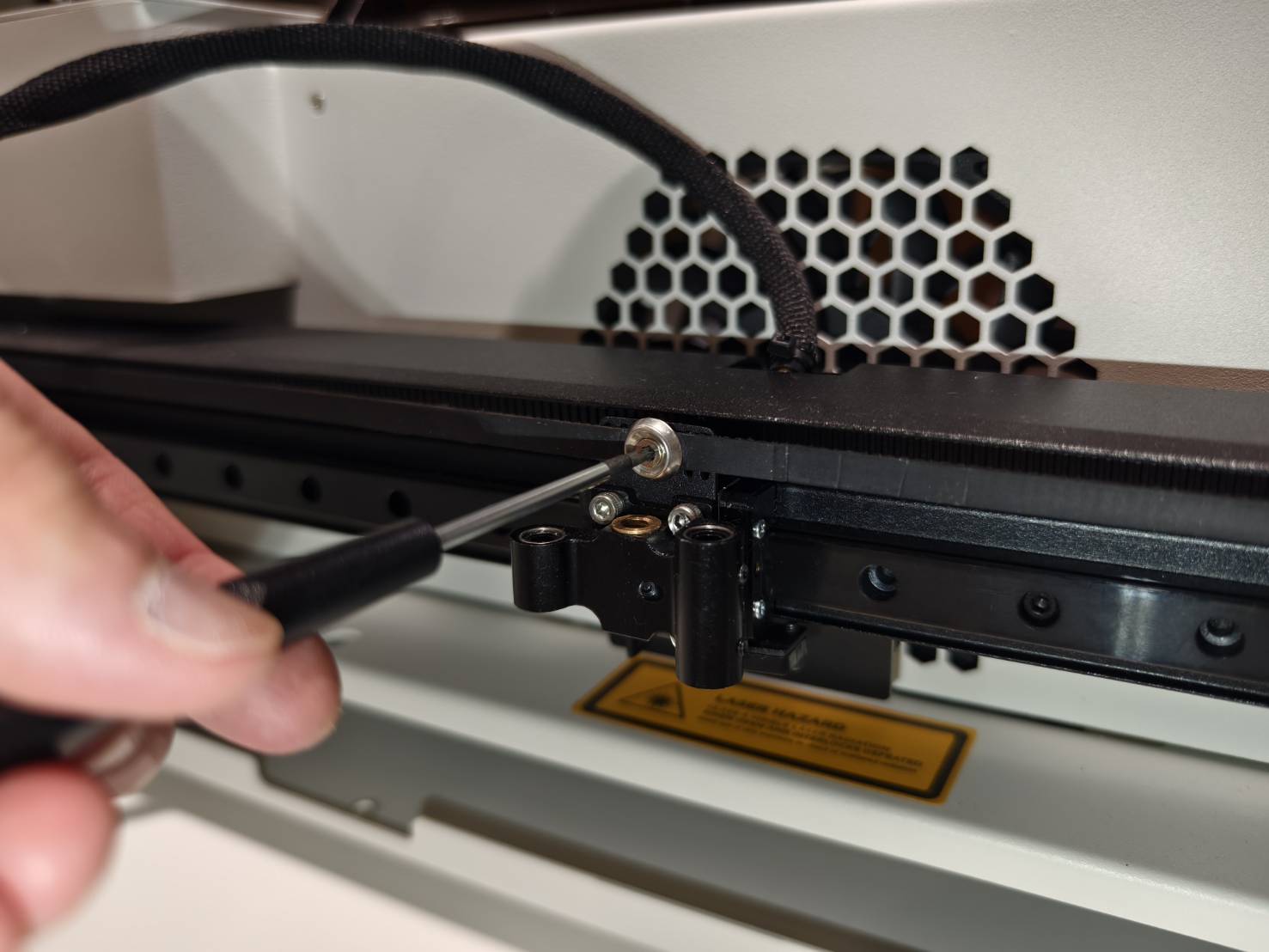

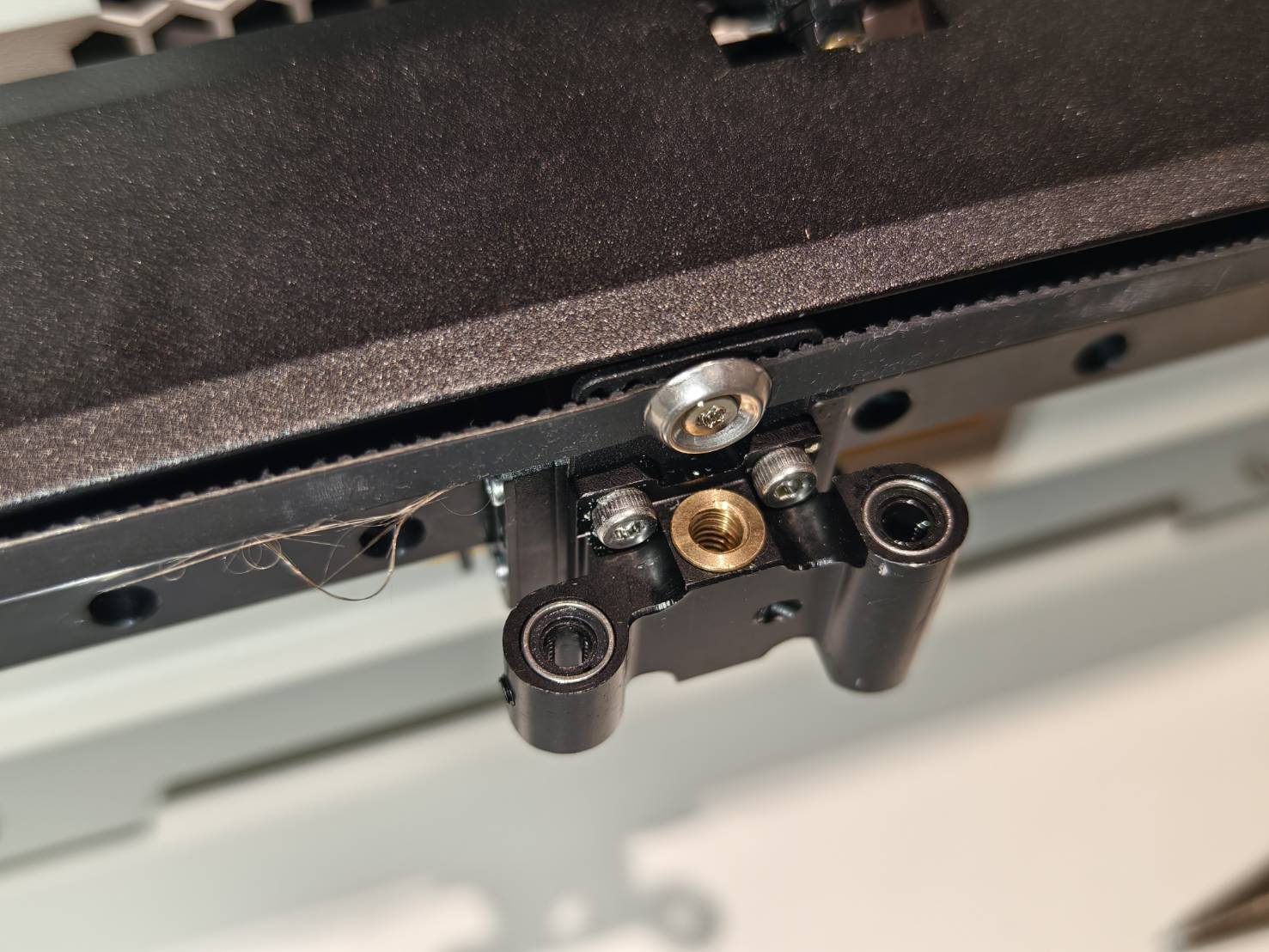

Desparafuse o parafuso da correia. Segure a correia ao desparafusar para evitar que ela se solte.
Passo 9.1

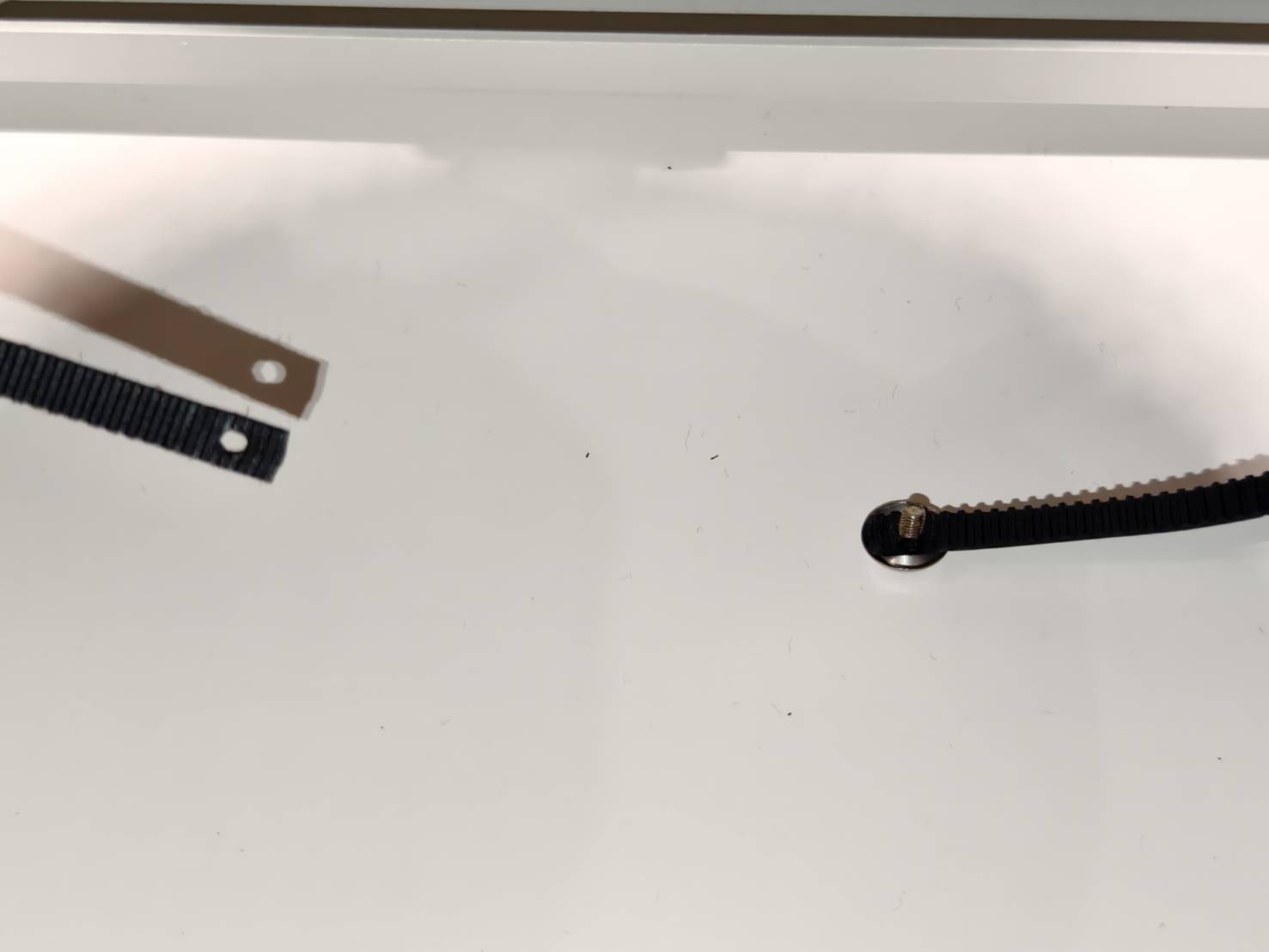

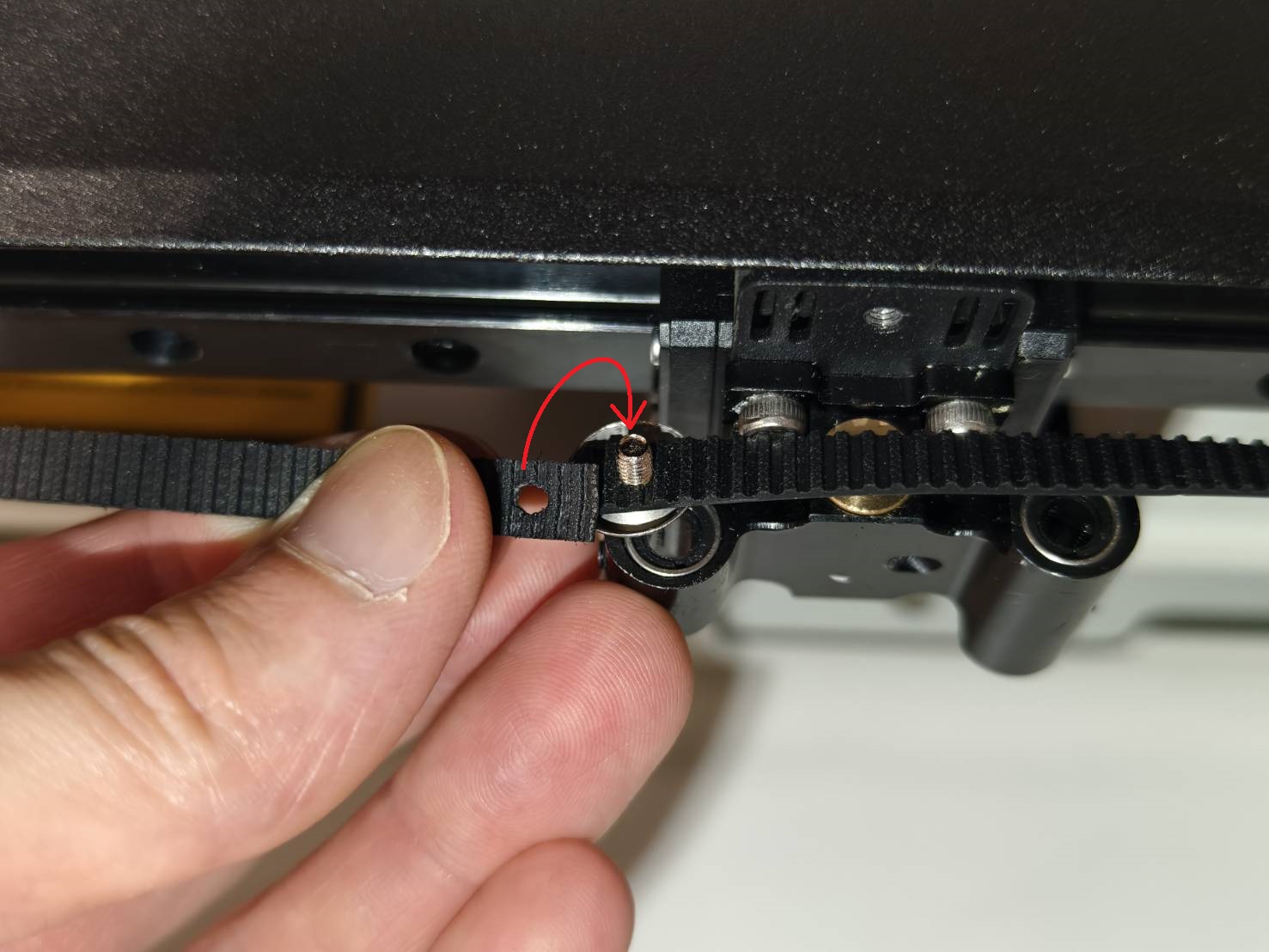

Se a sua correia estiver solta como mostrado, a única solução é puxar forçadamente os dois lados para mais perto um do outro para reinserir o parafuso nos orifícios.
Certifique-se de que o lado dentado da correia fique voltado para o interior da estrutura.
Recomenda-se que duas pessoas realizem esta operação, pois a correia pode estar muito tensa.
Passo 10

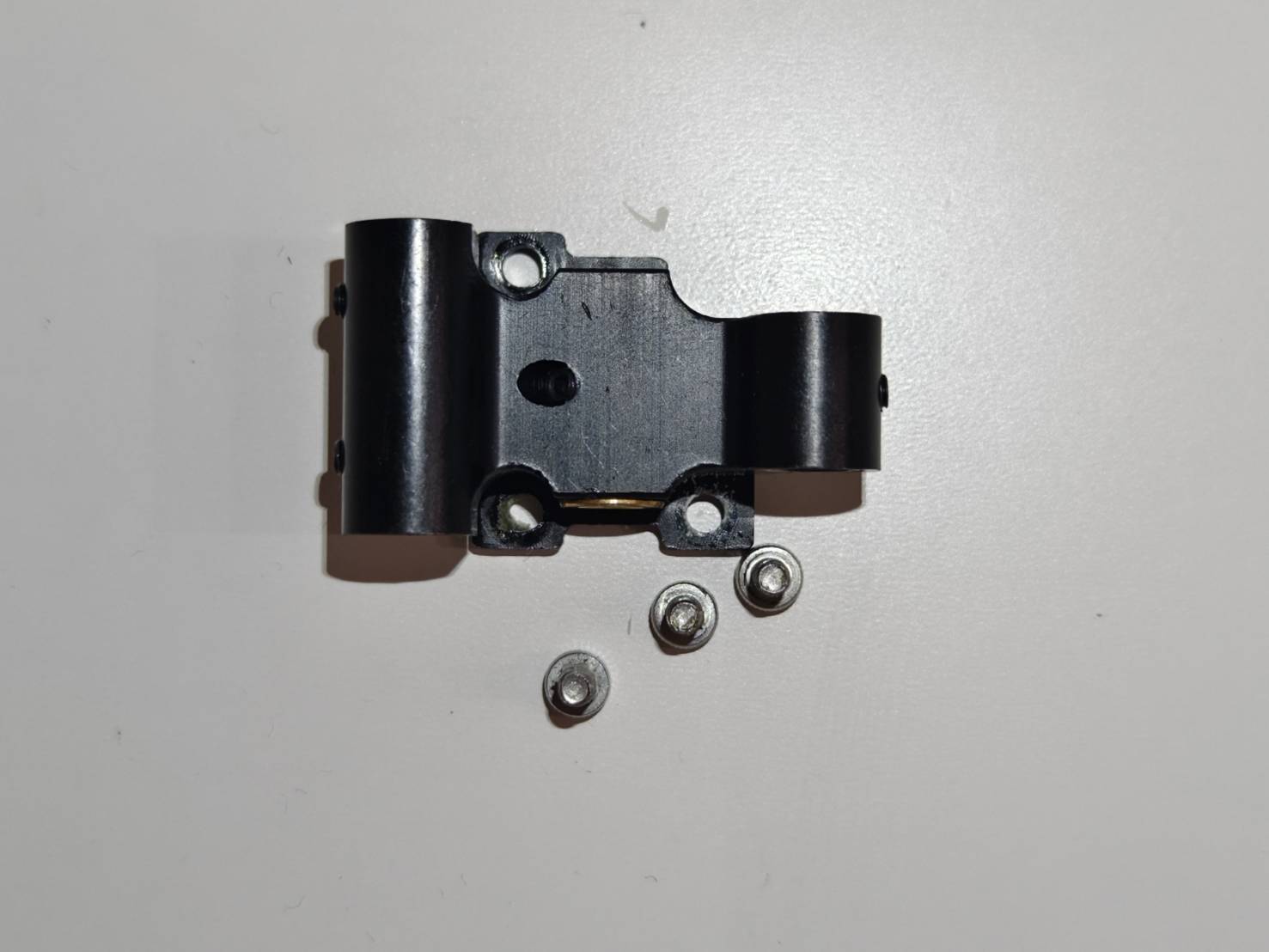

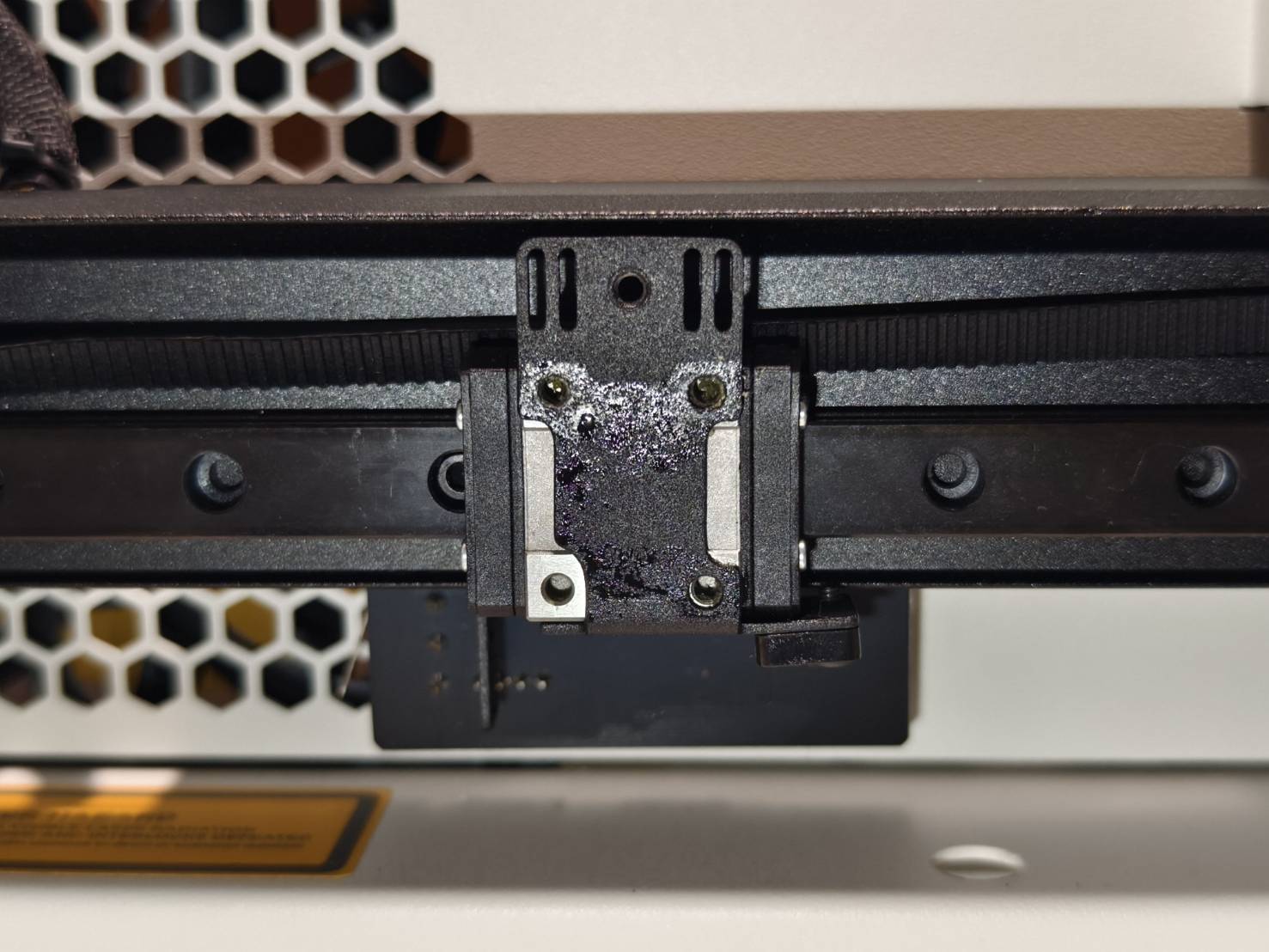

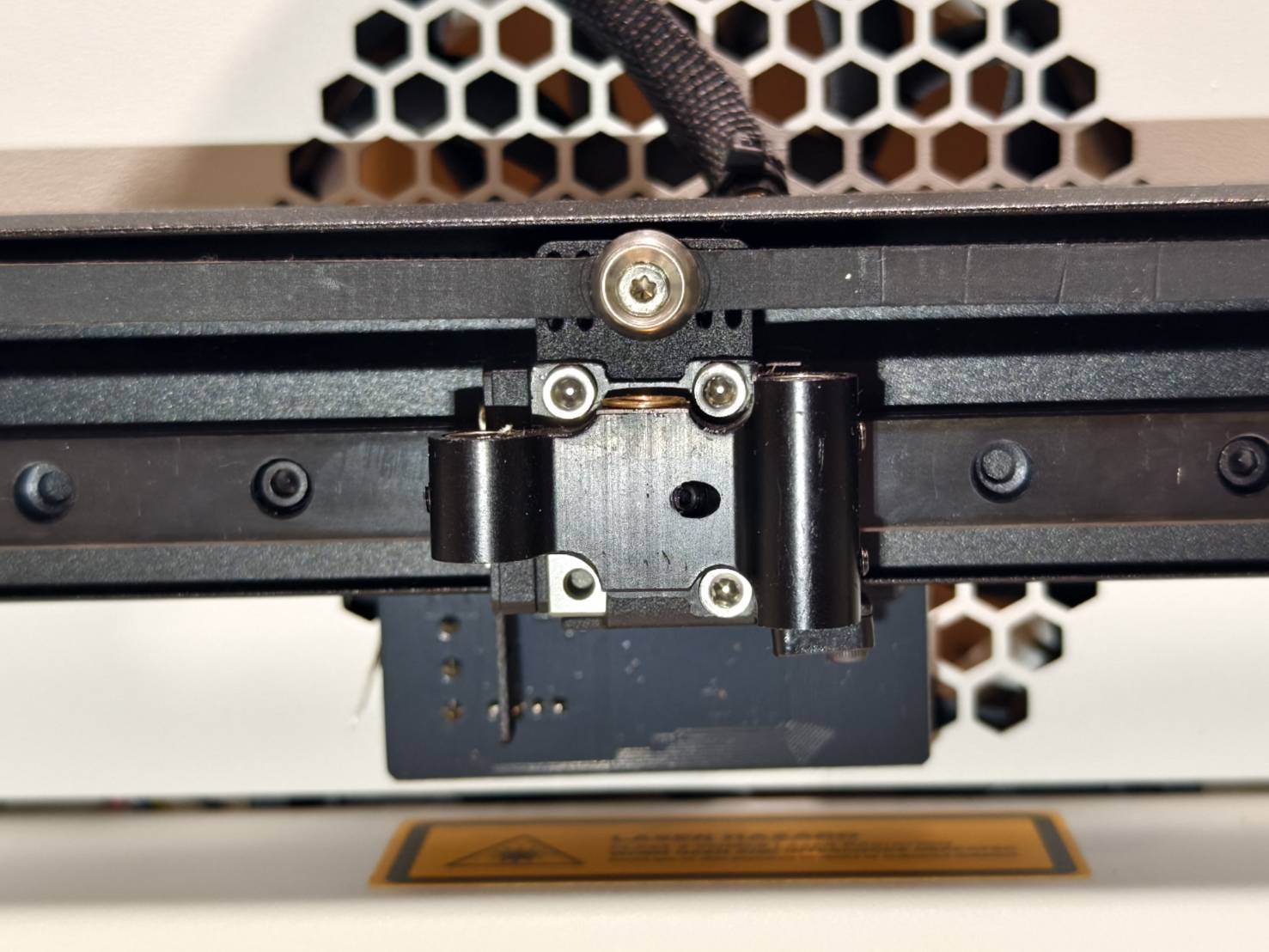

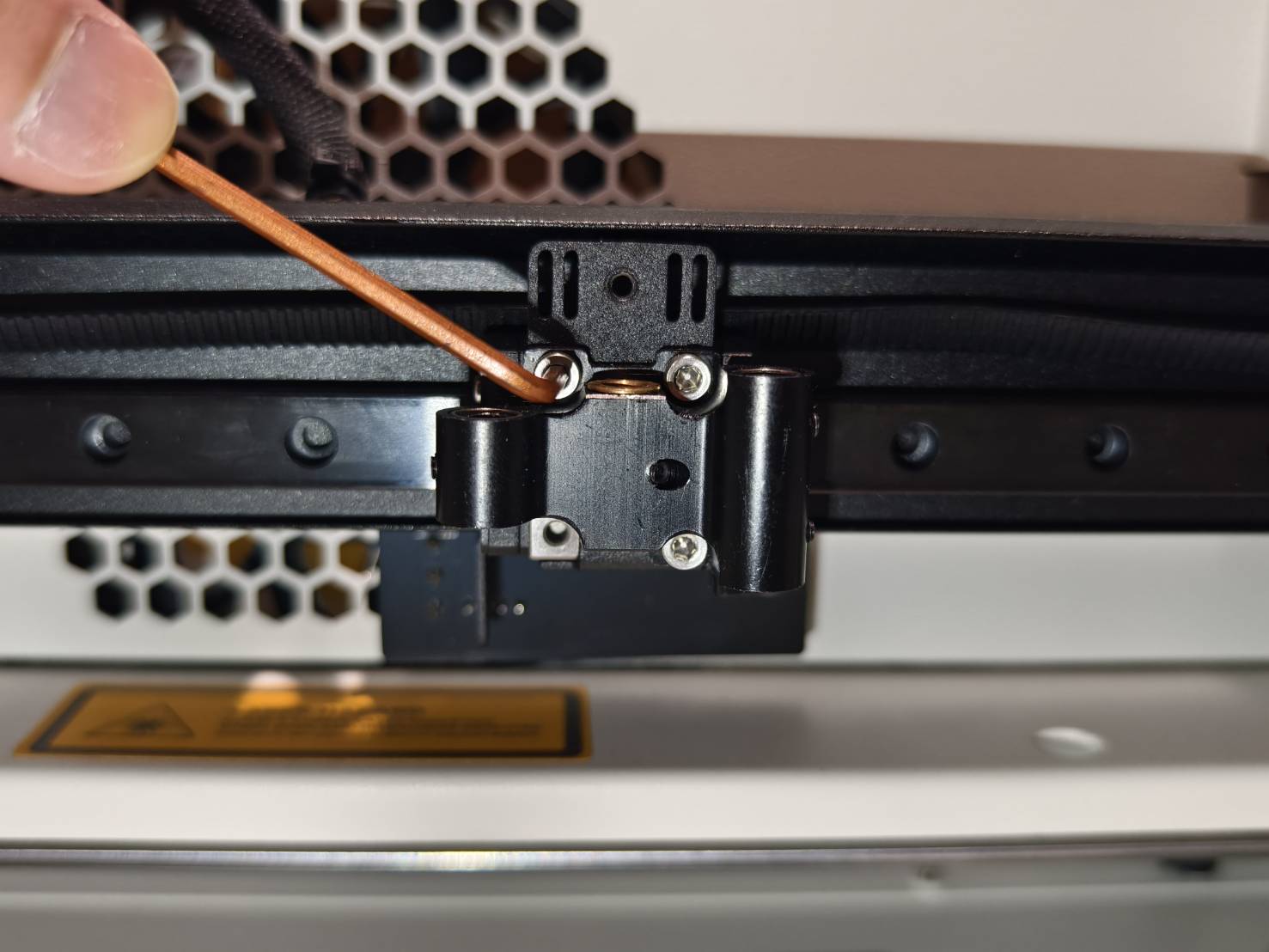

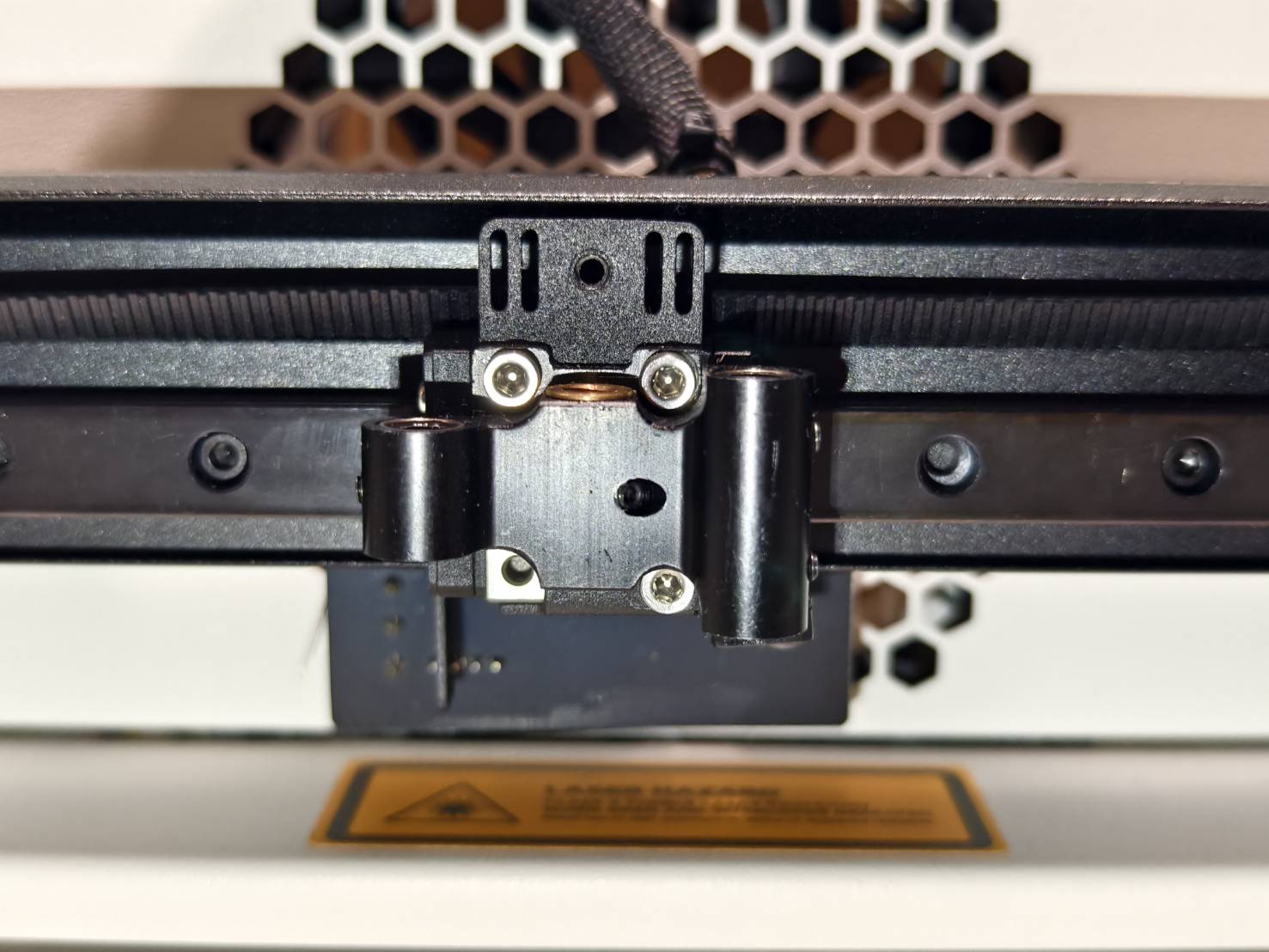

Remova o suporte desparafusando os parafusos. (3 parafusos de 2,5 mm)
Passo 11

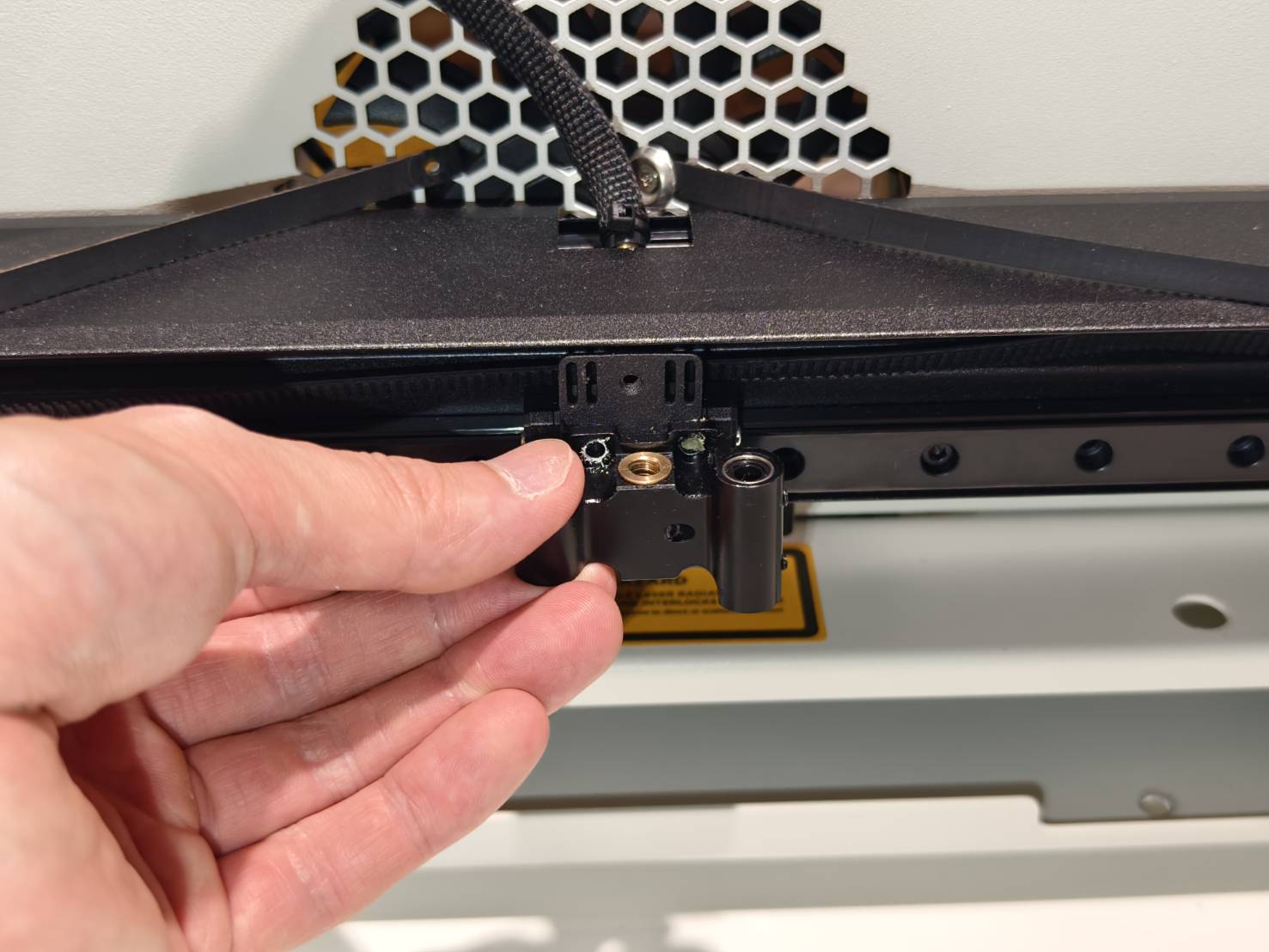

Instale o novo suporte utilizando os mesmos parafusos da etapa anterior.
Passo 12
Recoloque o parafuso da correia.
Passo 13
Segure o suporte no lugar e gire o pino central no sentido anti-horário para instalar o suporte com o motor do eixo Z.
Passo 14
Aplique os adesivos pretos na parte superior dos eixos. Se os adesivos não estiverem disponíveis, pule esta etapa, pois são opcionais.
Passo 15
Reinstale a estrutura superior do assento do módulo. (4 parafusos sextavados de 1,5mm)
Passo 16
Posicione a base sobre uma mesa, garantindo que os encaixes fiquem ligeiramente salientes da borda da mesa.
Passo 16.1
Levante a máquina em um ângulo suave para alinhar os encaixes na parte frontal da máquina com os pinos salientes da base. Insira os pinos e, em seguida, posicione a máquina sobre a superfície da mesa.
Passo 16.2
Recoloque estes parafusos para fixar a base.
Passo 17
Reinstale a mangueira de ar.
Passo 18
Reinstale a mola na correia do eixo X.
Passo 19
Reconecte estes cabos.
#END
