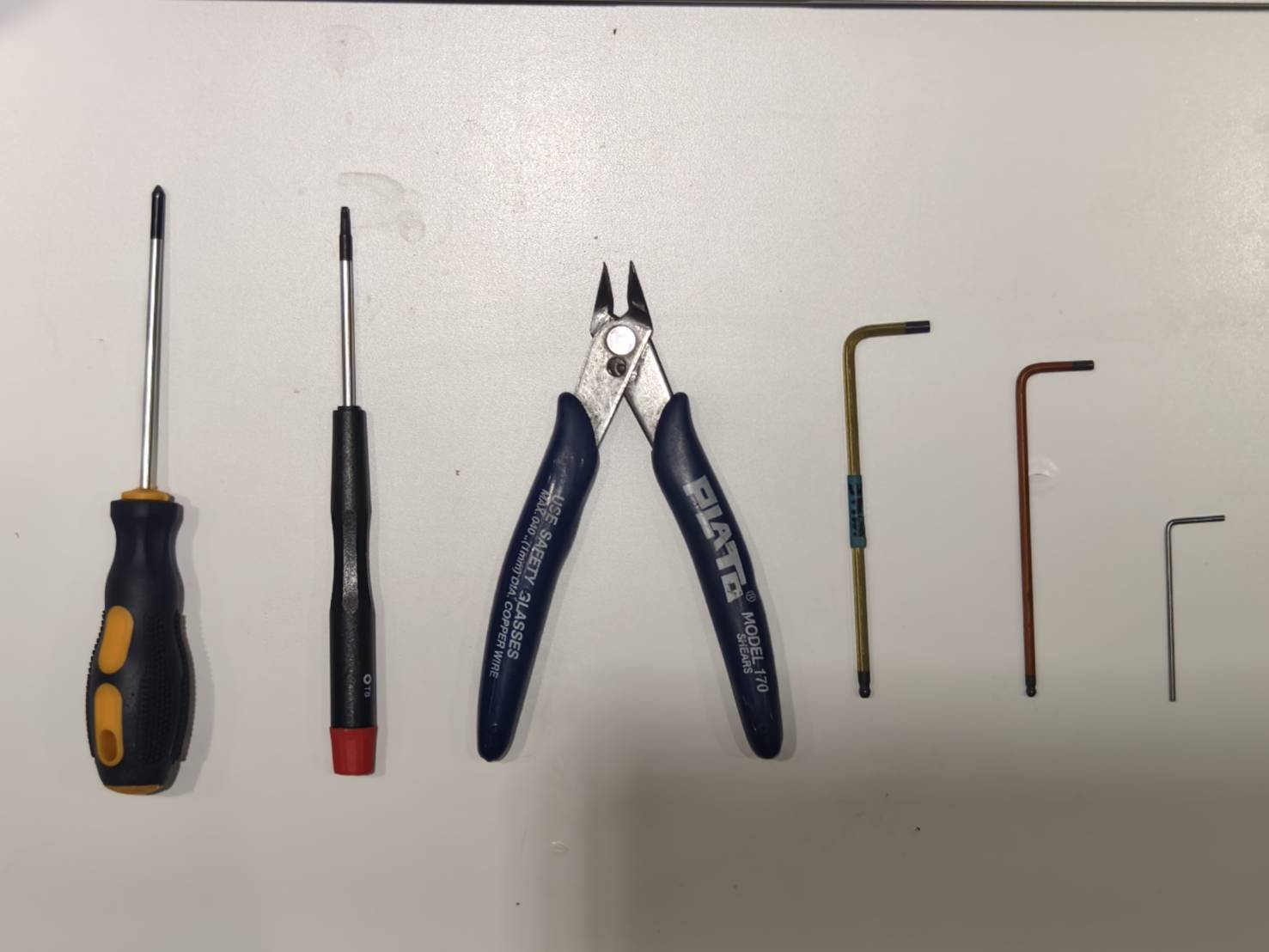

Ferramentas
| 1 | Chave Phillips |
| 2 | Chave Torx T8 |
| 3 | Alicate desencapador |
| 4 | Chave Allen 3 mm |
| 5 | Chave Allen 2,5 mm |
| 6 | Chave Allen 1,5 mm |
Passo 1

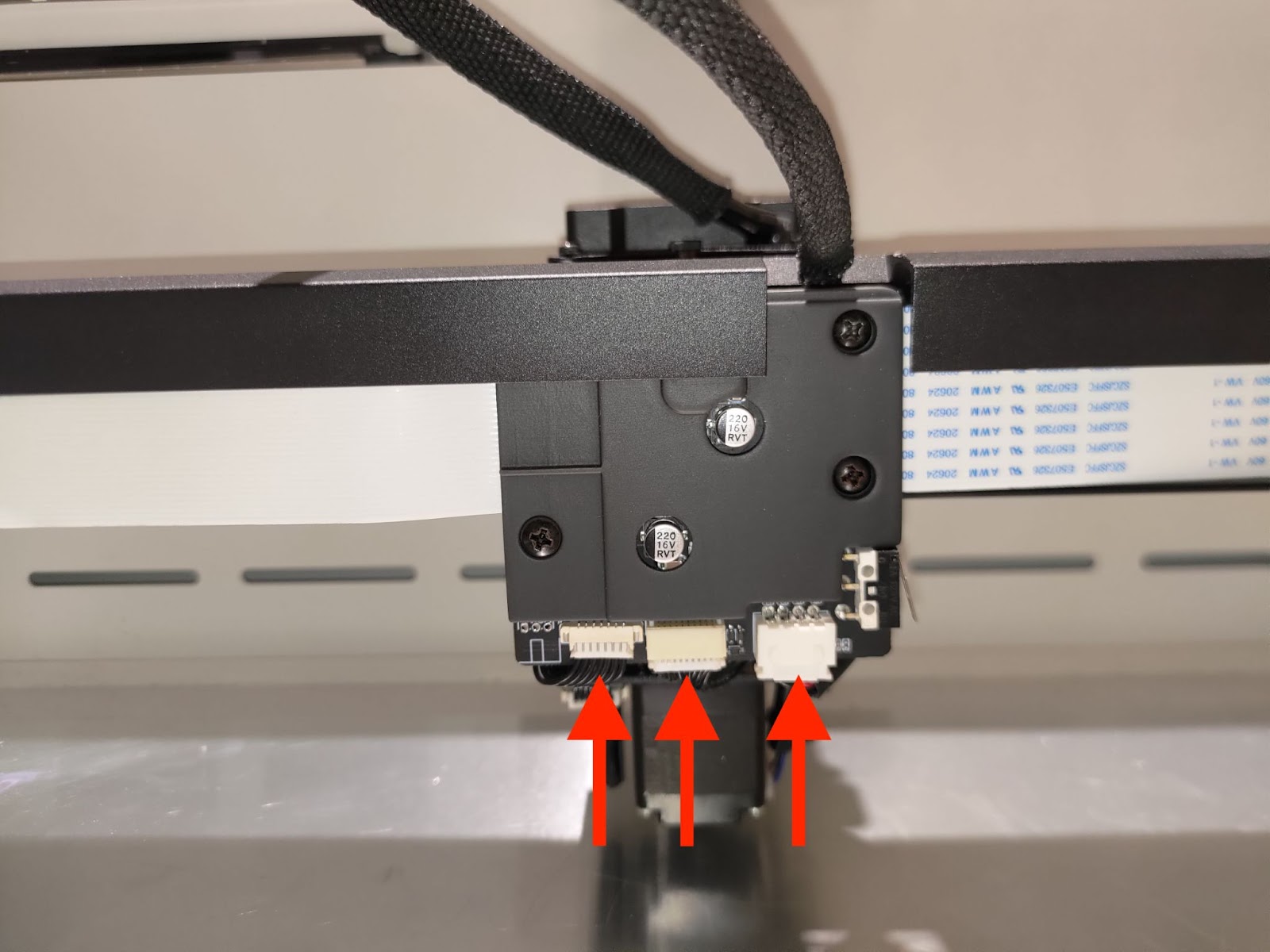

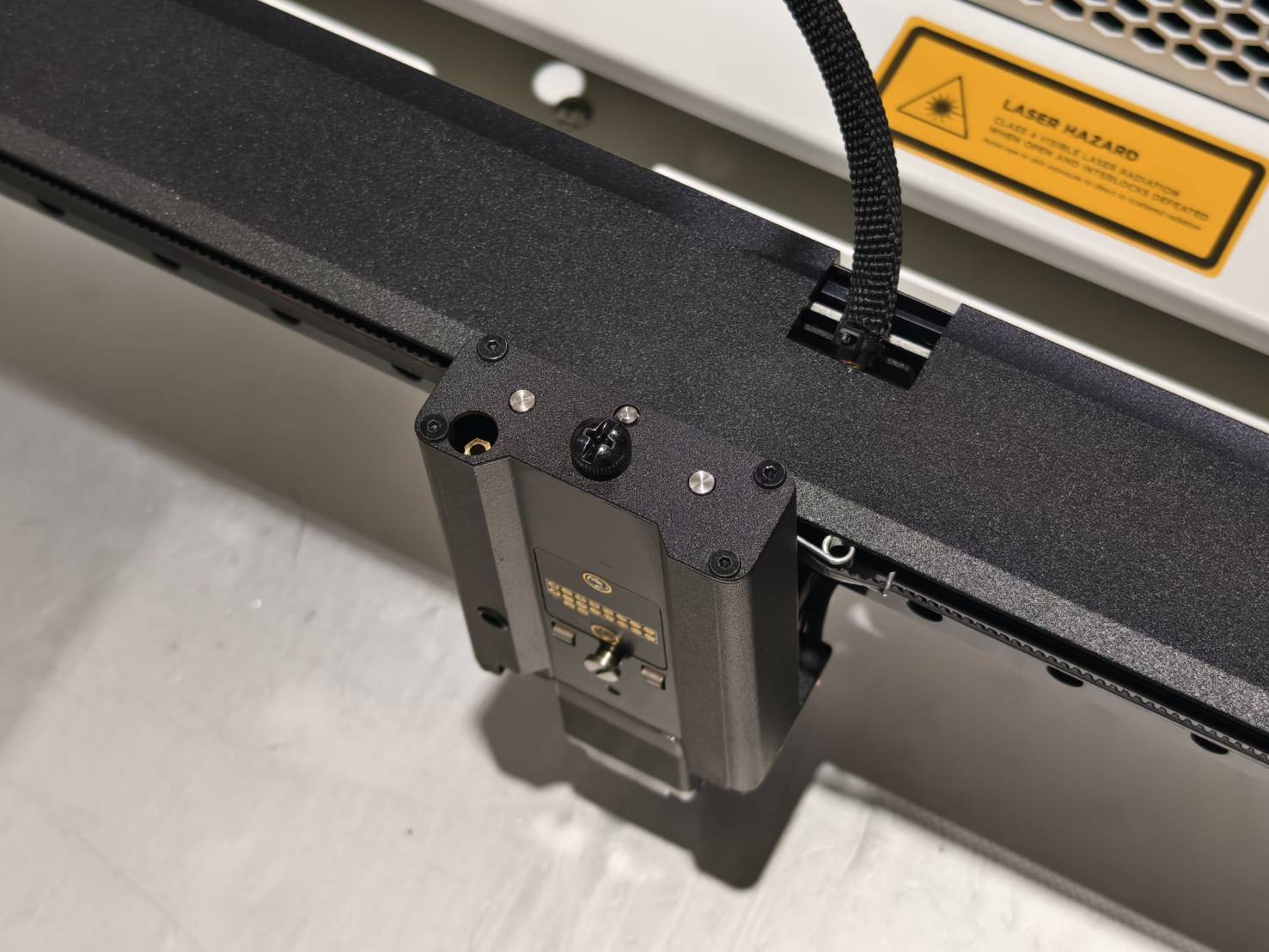

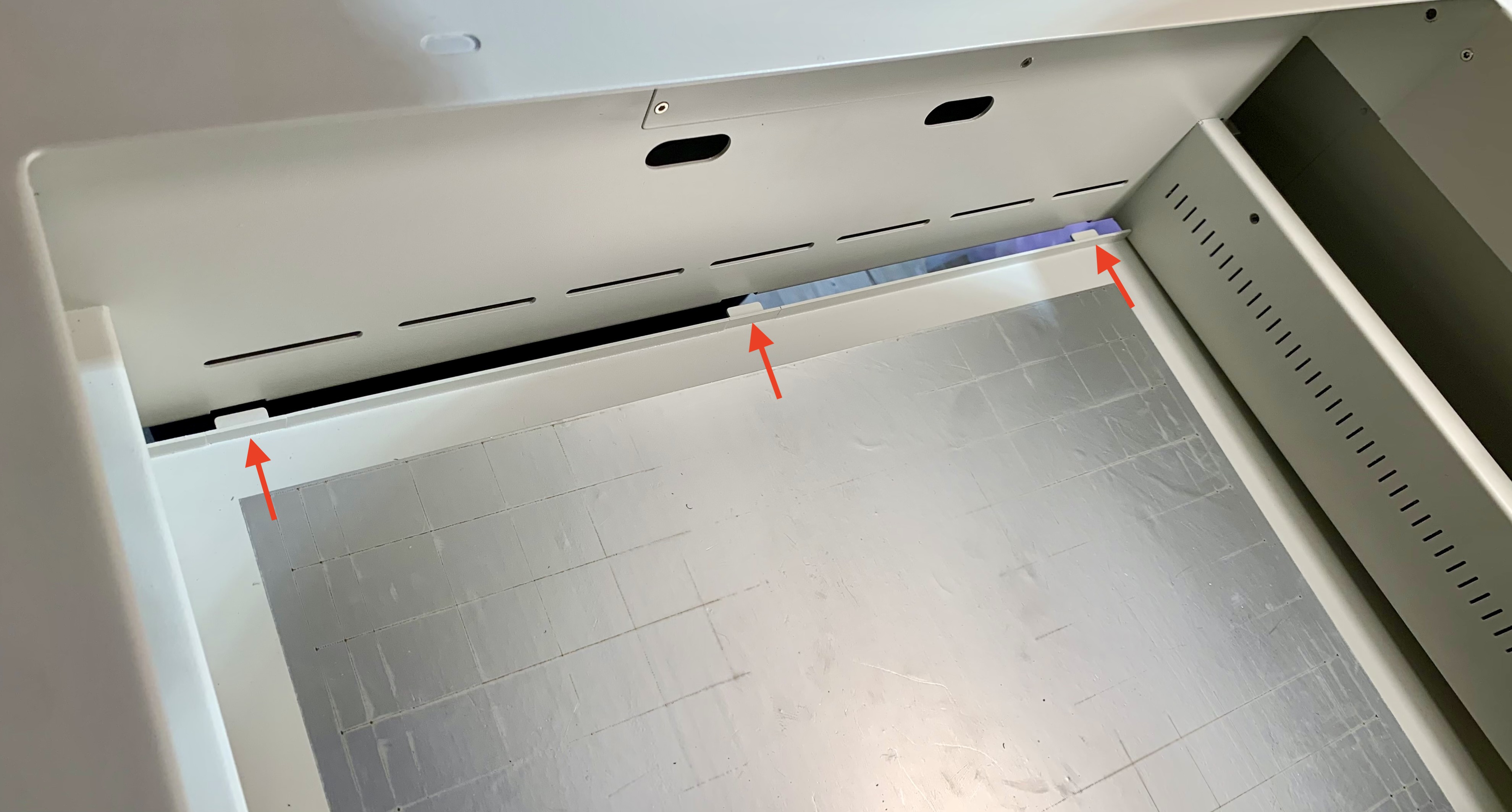

Desconecte os três cabos indicados na figura abaixo.
Passo 2

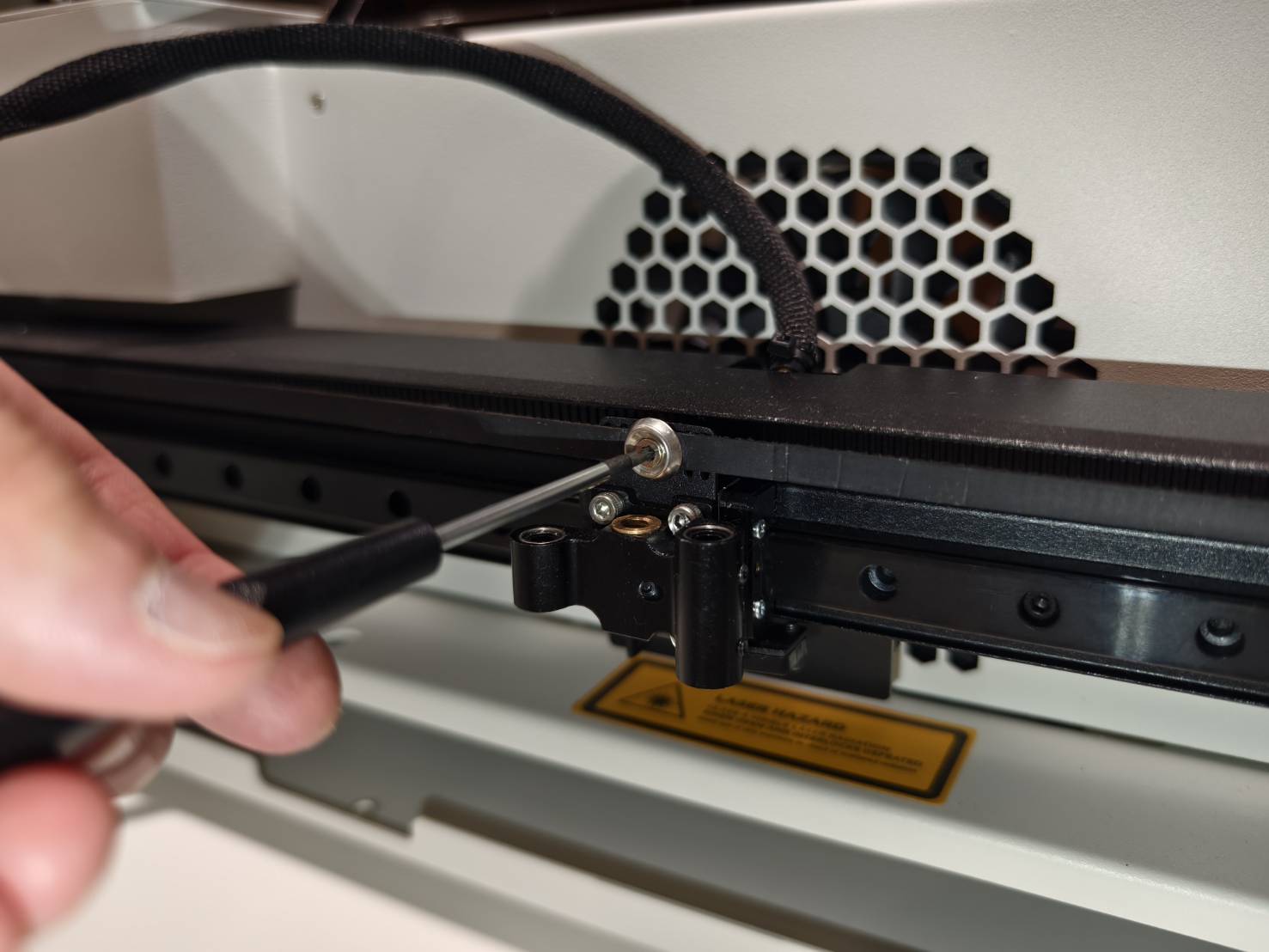

Utilize uma chave Allen para remover a mola da correia do eixo X.
Passo 3

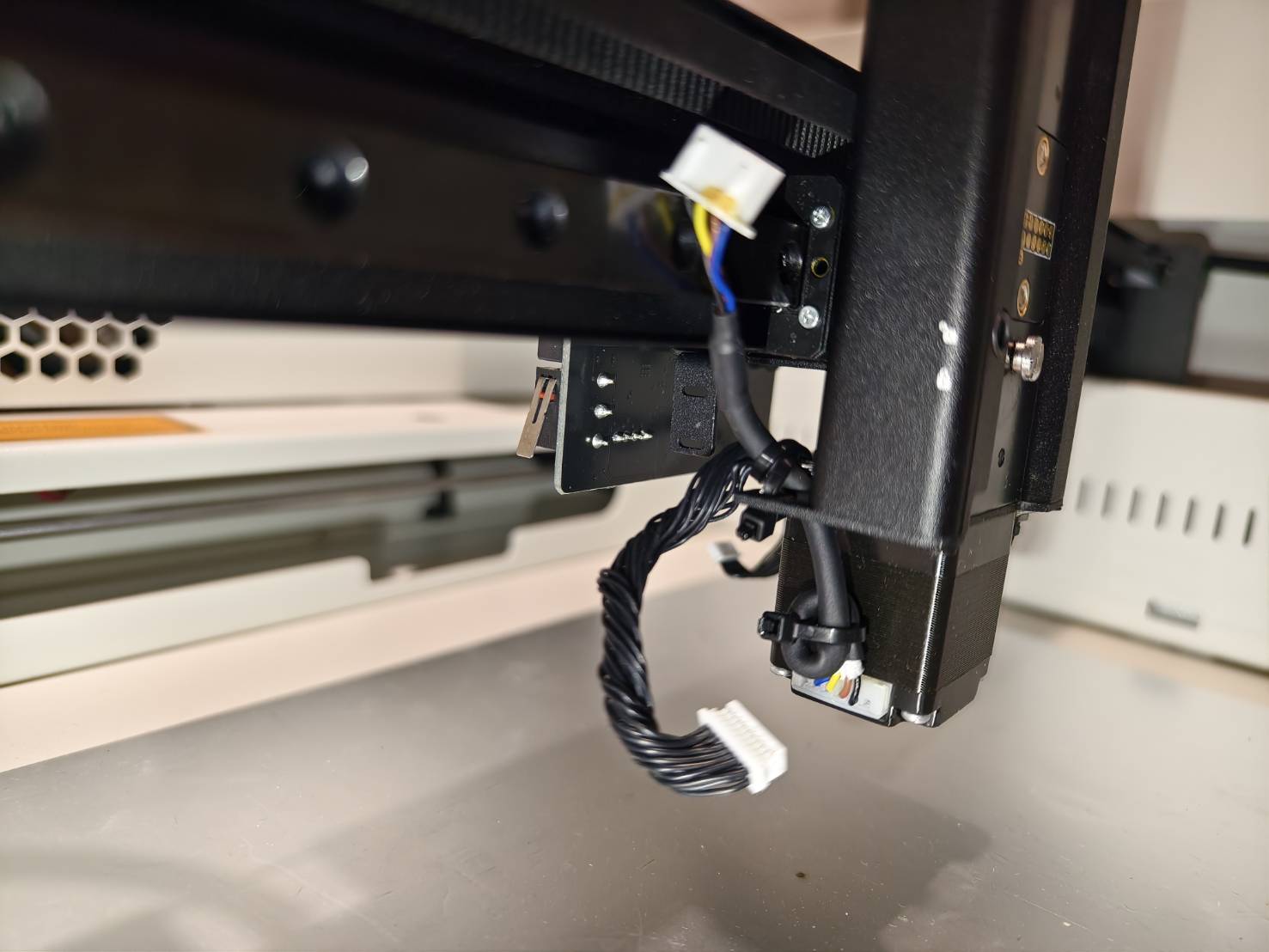

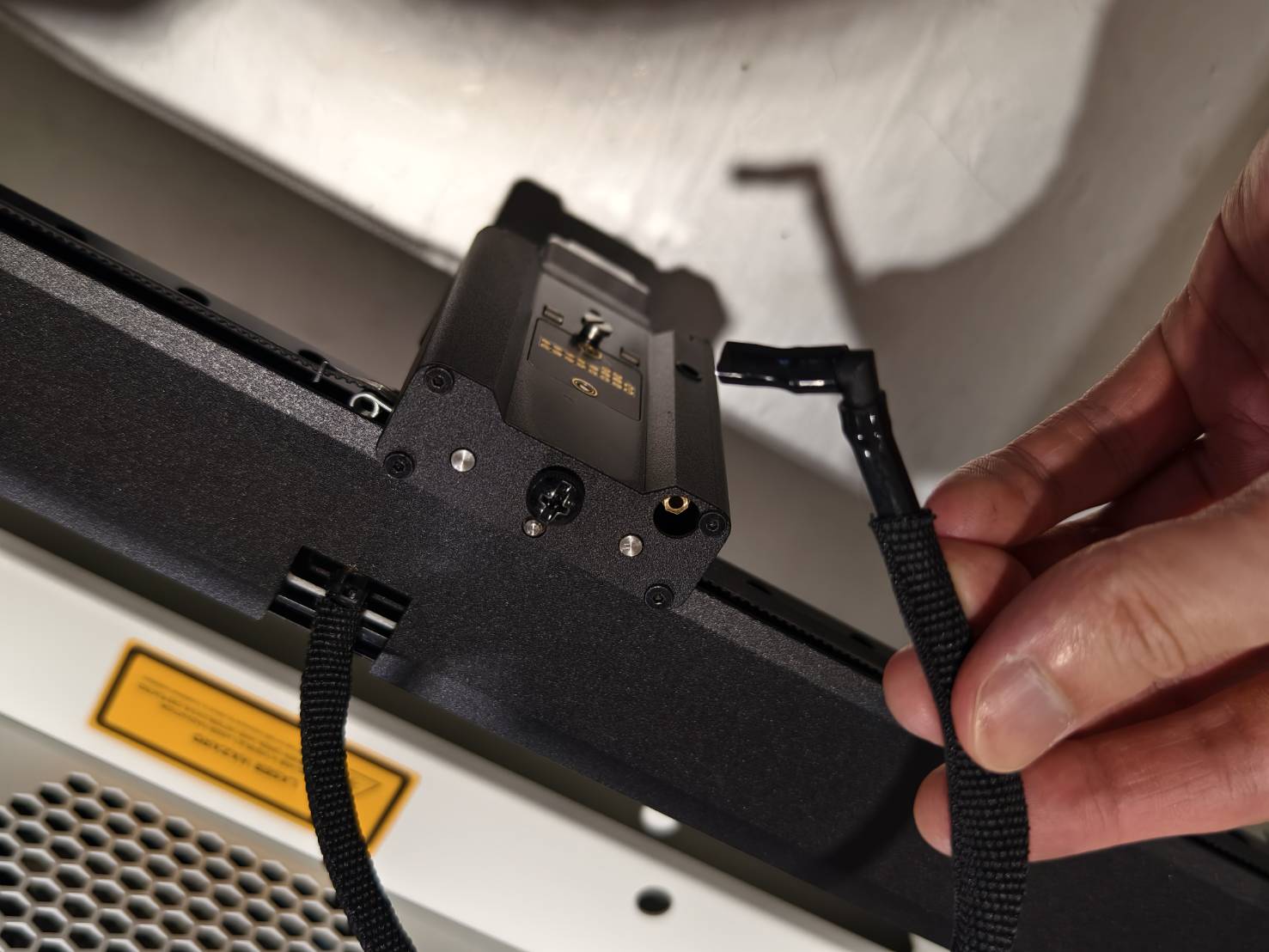

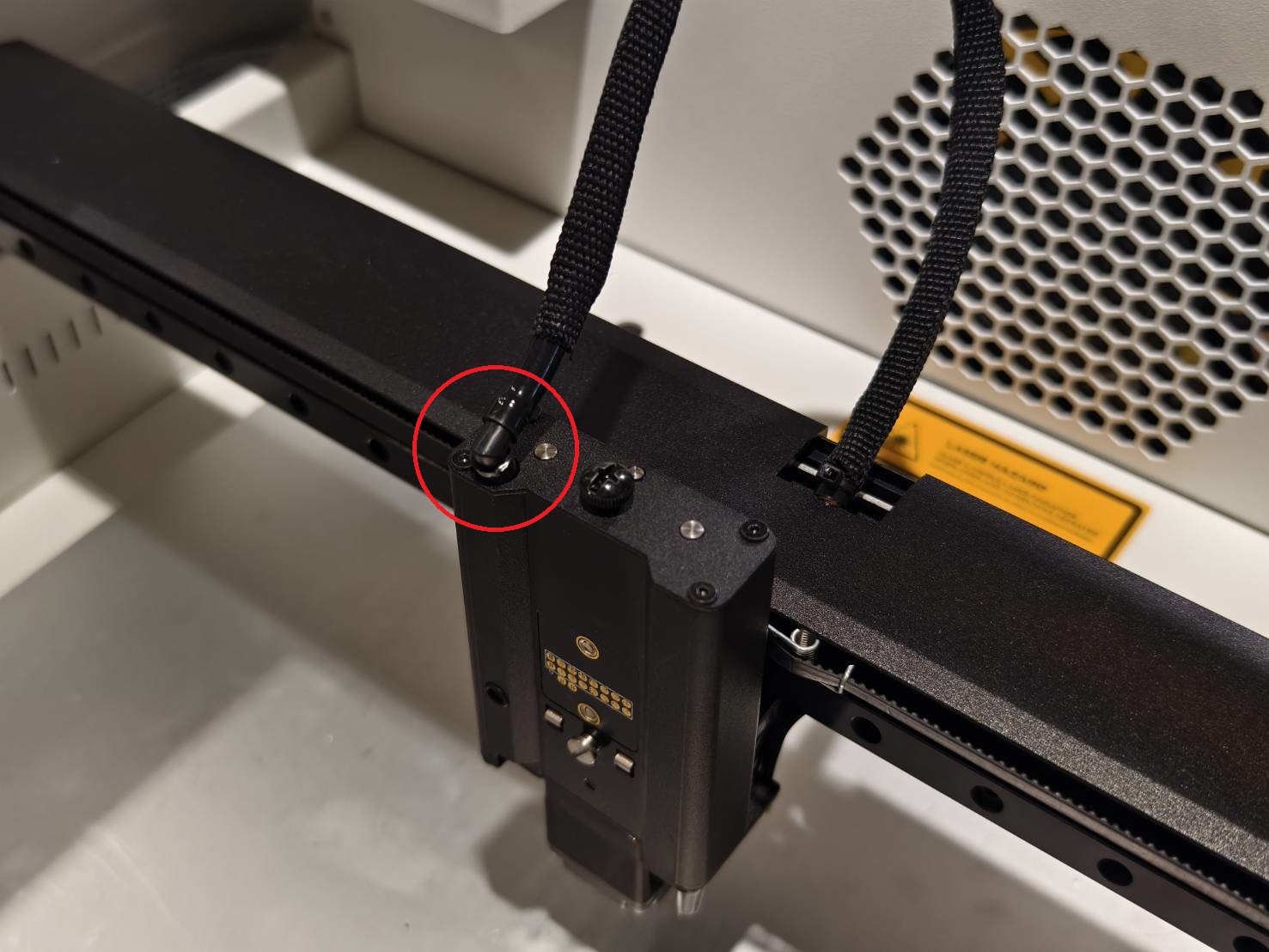

Desconecte a mangueira de ar com conexão em L do suporte do módulo.
Passo 4

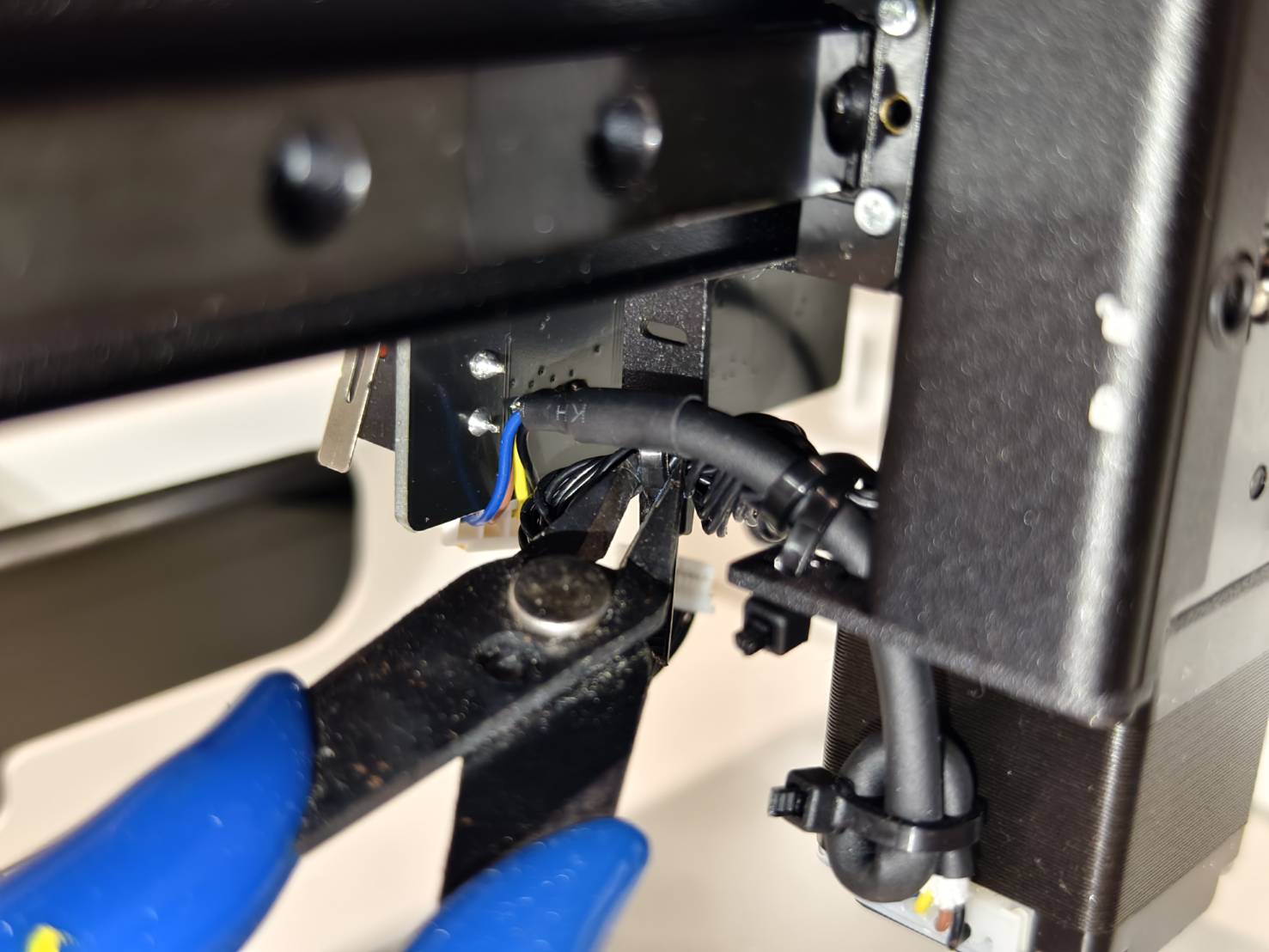

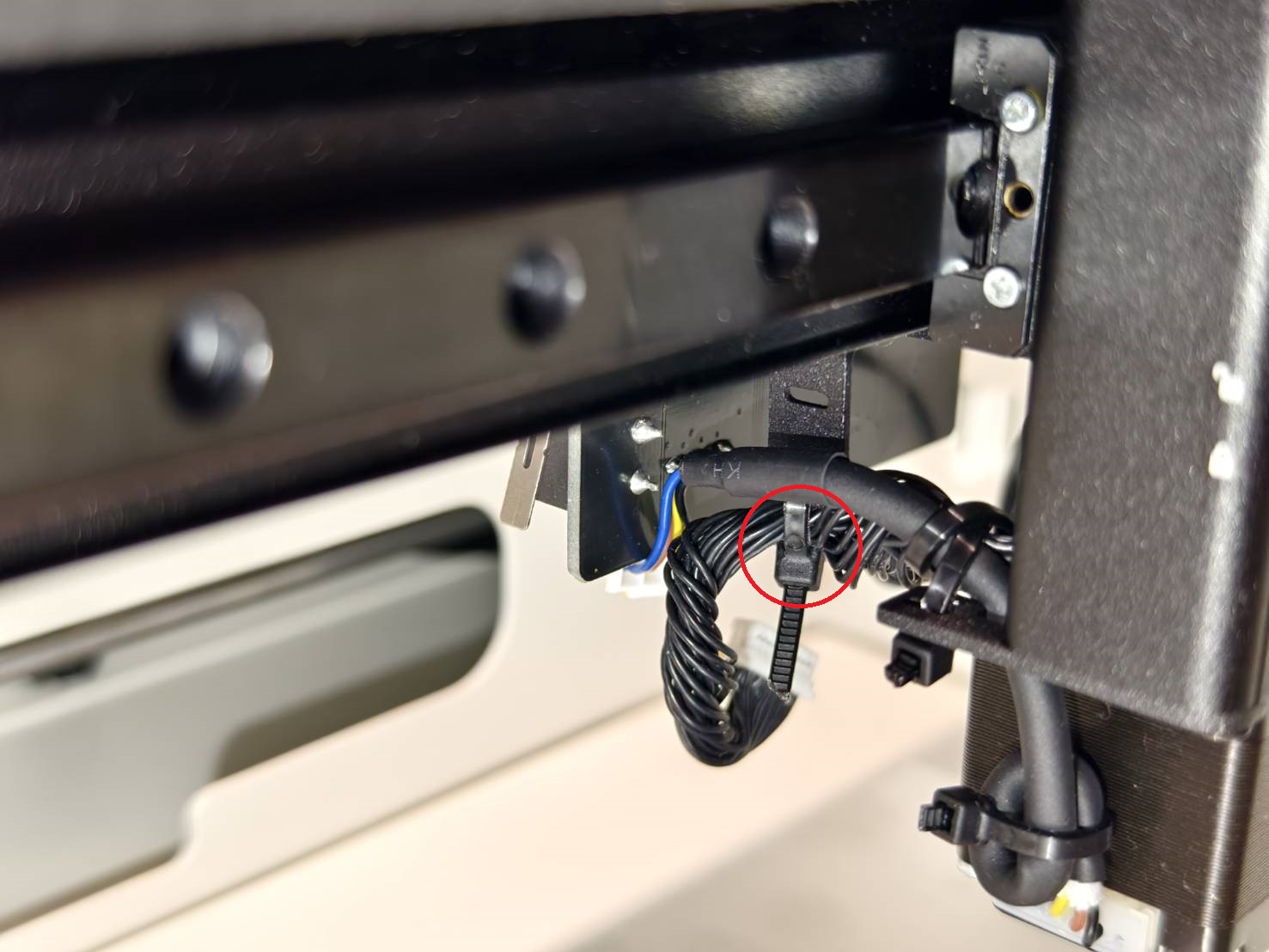

Corte a abraçadeira que prende o cabo de 20 pinos na parte traseira do suporte do módulo.
Etapa 5

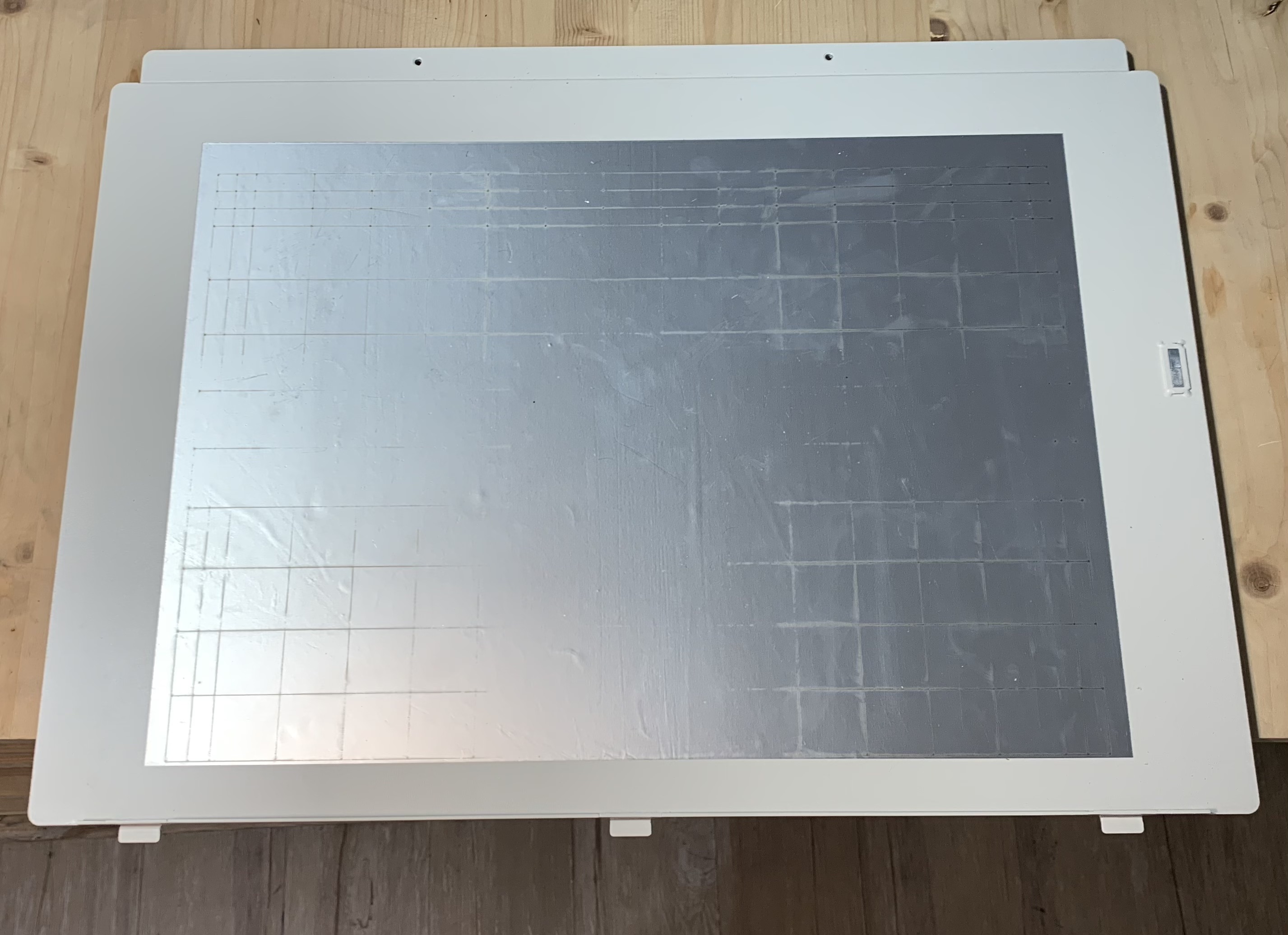

Desparafuse estes dois parafusos para remover a base metálica.
Etapa 5.1
Remova a base metálica levantando ligeiramente a máquina e retirando a base diretamente.
Etapa 6

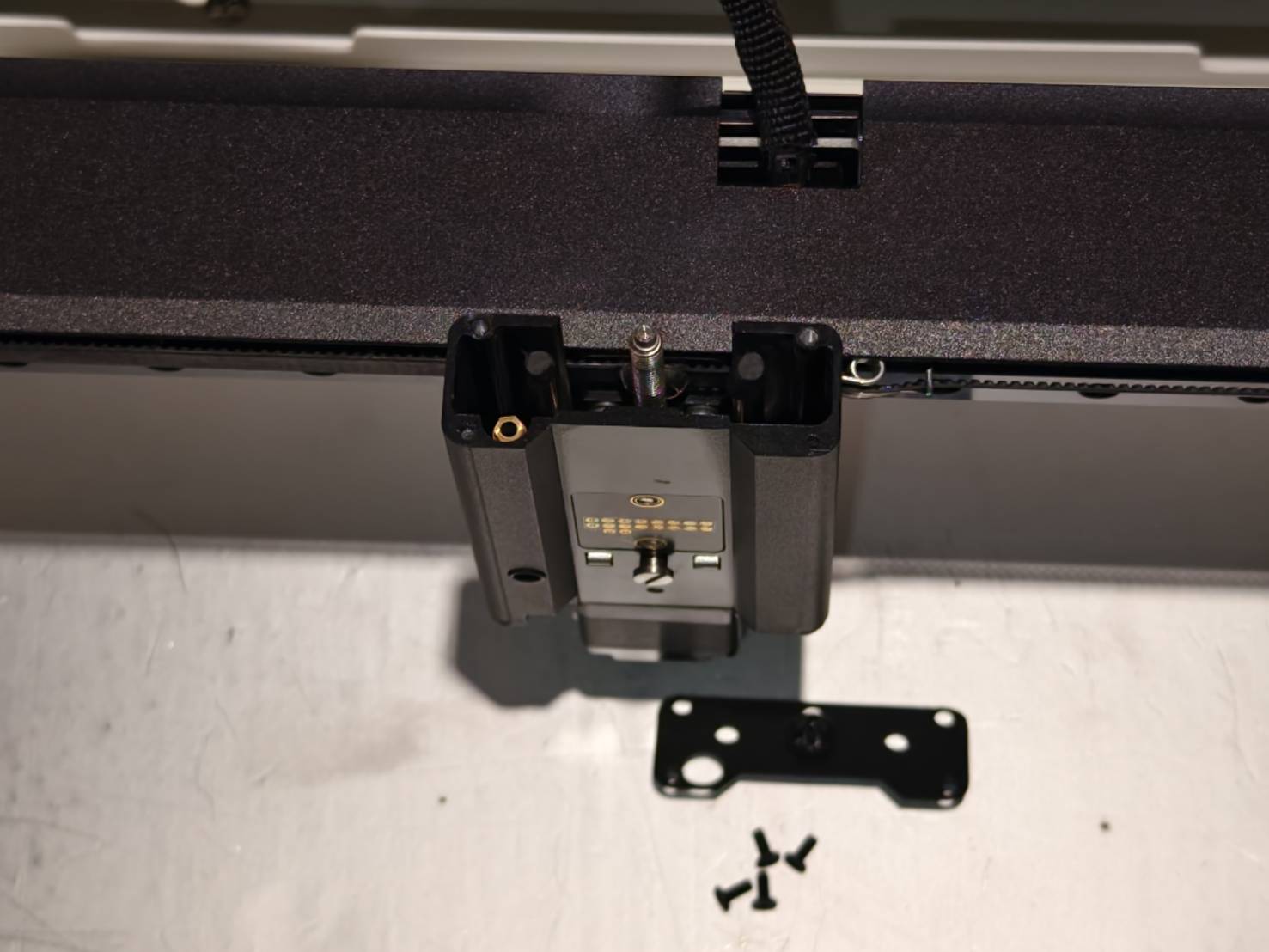

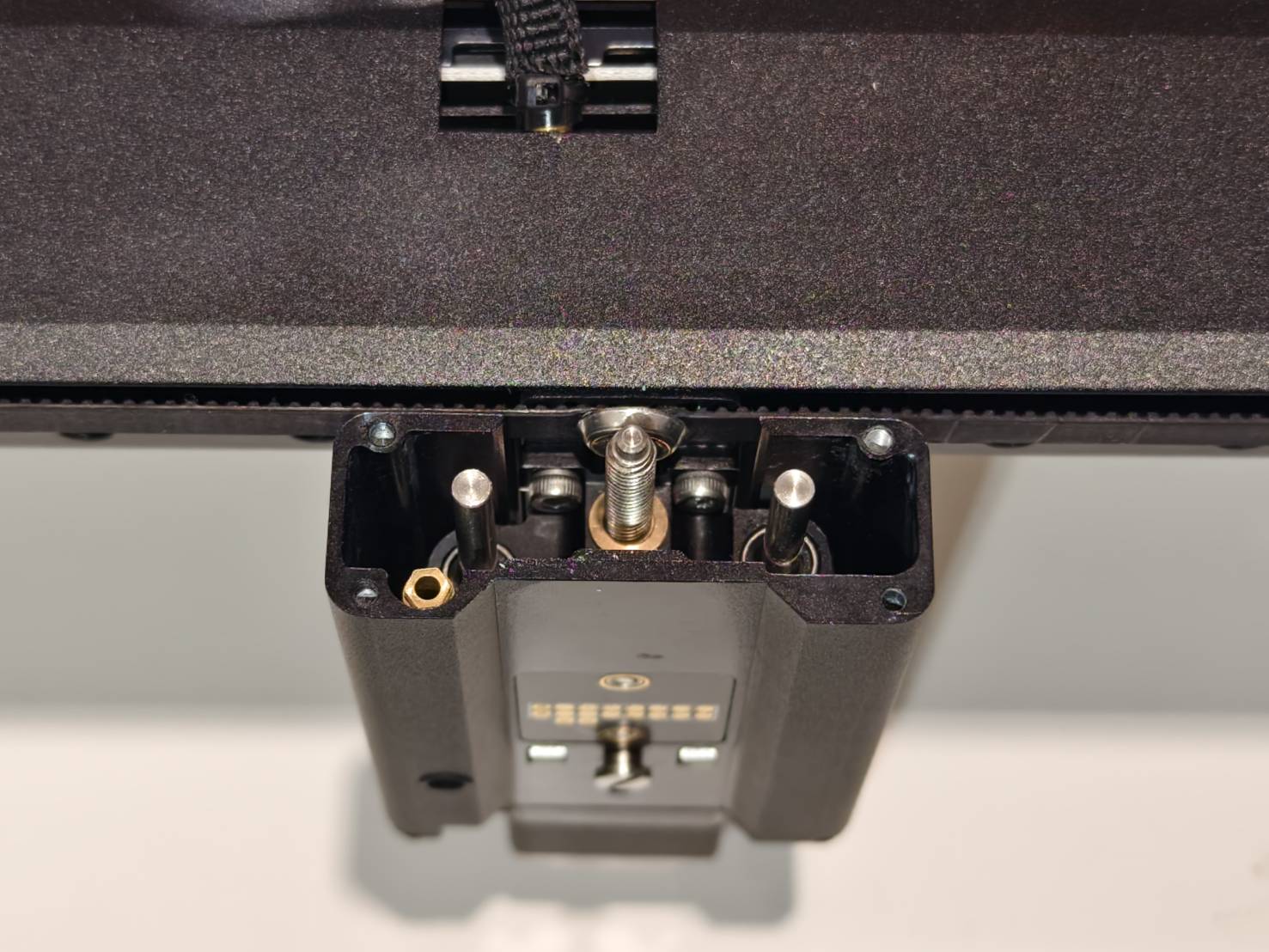

Remova a estrutura superior do suporte do módulo. (parafuso sextavado de 1,5mm * 4 unidades)
Etapa 7
Remova o rolamento na parte superior do pino e guarde-o com segurança para uso posterior.
(Se sua máquina não possuir este rolamento, pule para a Etapa 7.1.)
Etapa 7.1

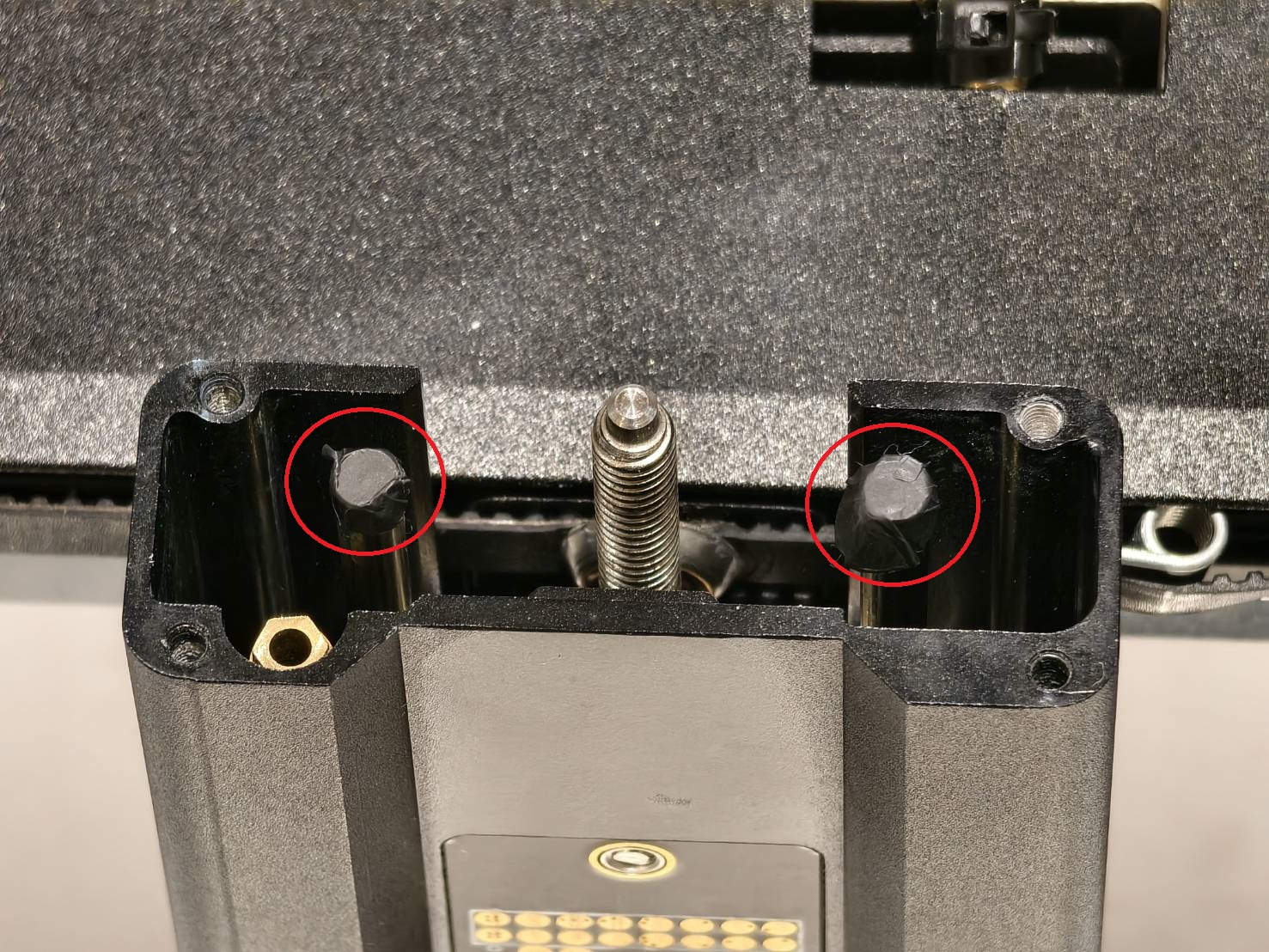

Remova os dois adesivos pretos na parte superior dos eixos.
Se sua máquina não possuir os adesivos como na foto abaixo, pule para a Etapa 8.
Etapa 8
Gire o pino central no sentido horário para remover todo o suporte com o motor do eixo Z.
Etapa 9

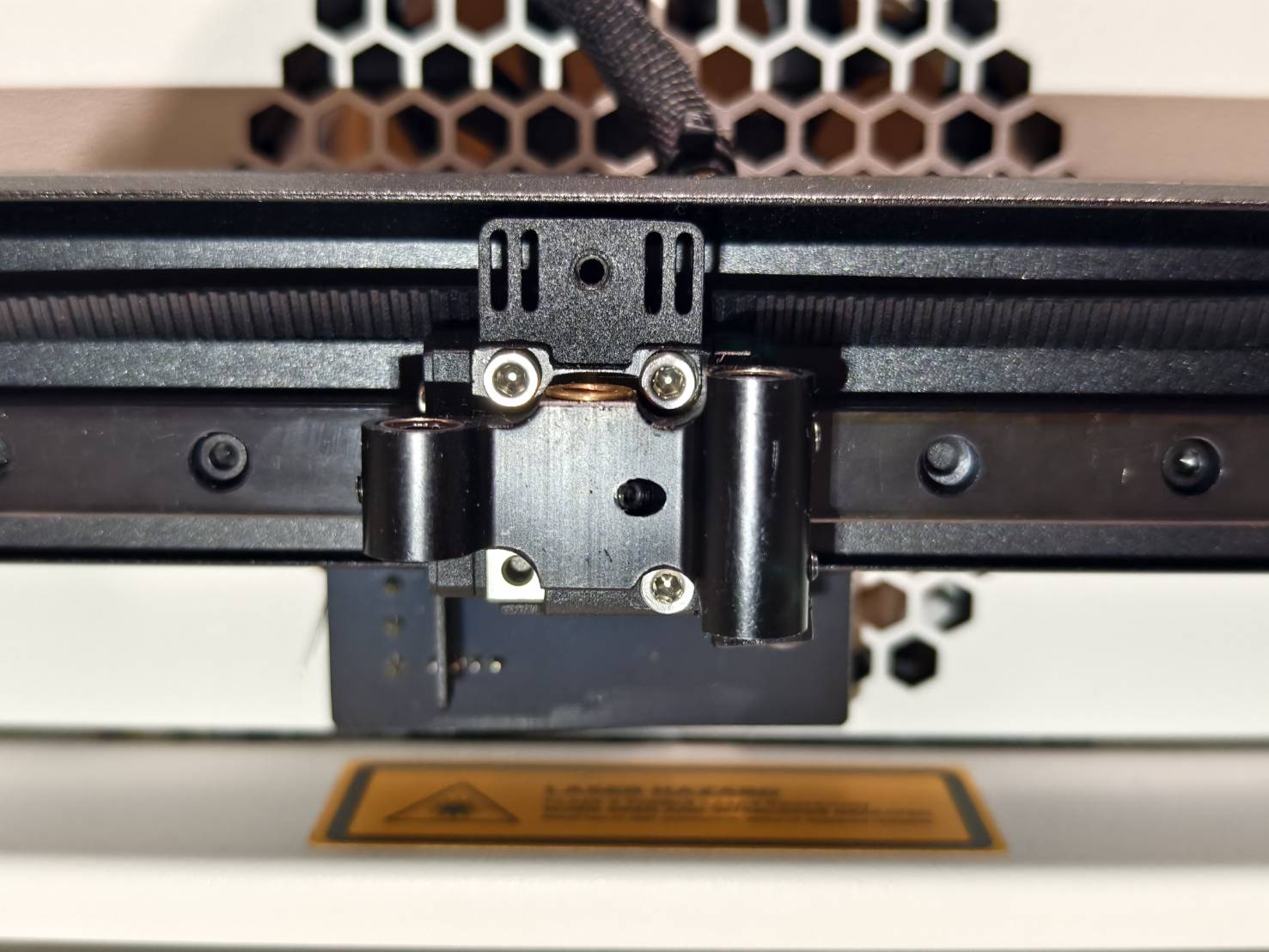

Desparafuse o parafuso da correia. Segure a correia ao desparafusar para evitar que ela se solte.
Etapa 10
Remova a correia extraindo-a, ou você pode cortá-la.
Etapa 11

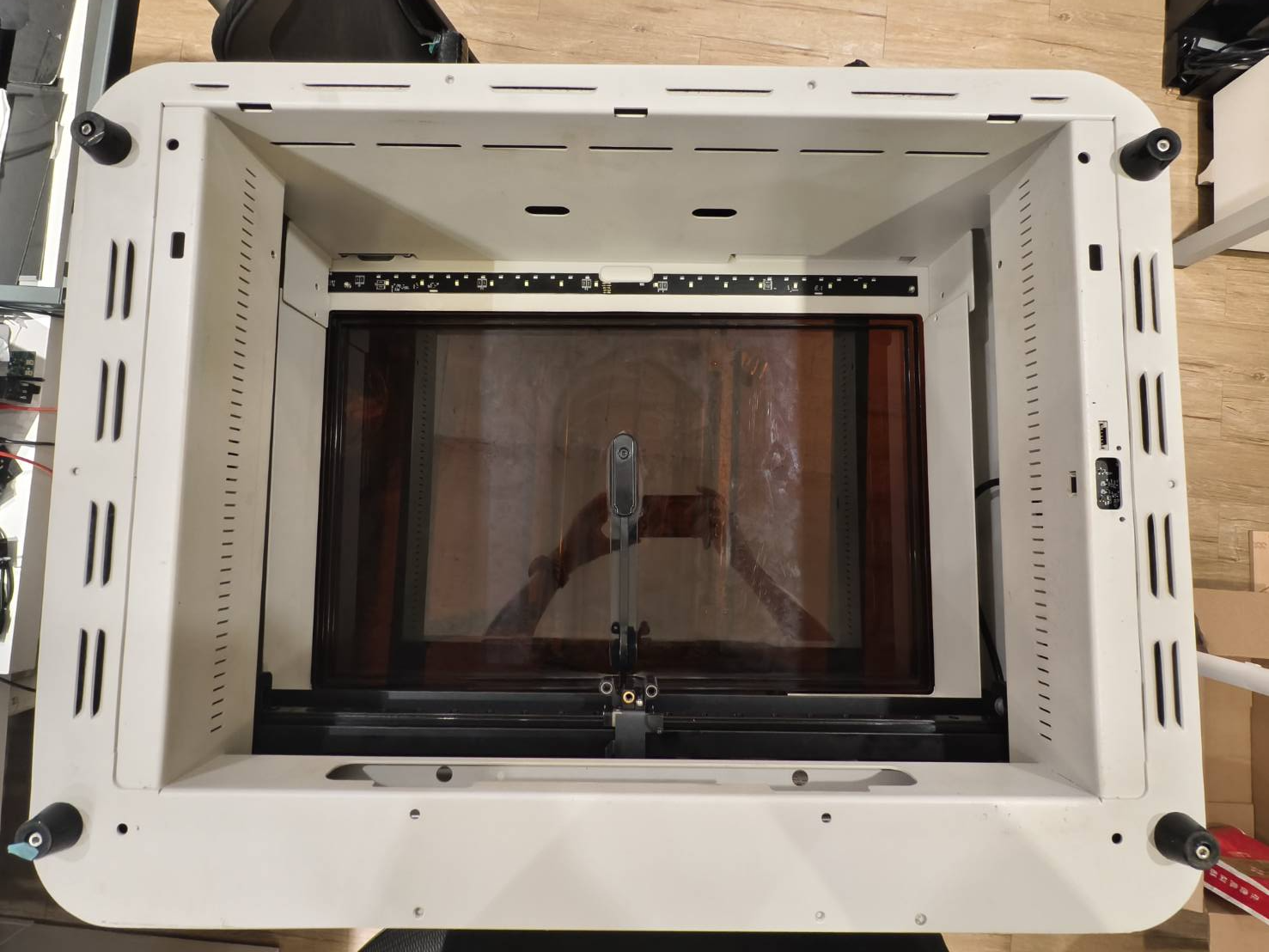

Desligue a máquina, remova o cabo de alimentação e vire a máquina.
Etapa 12

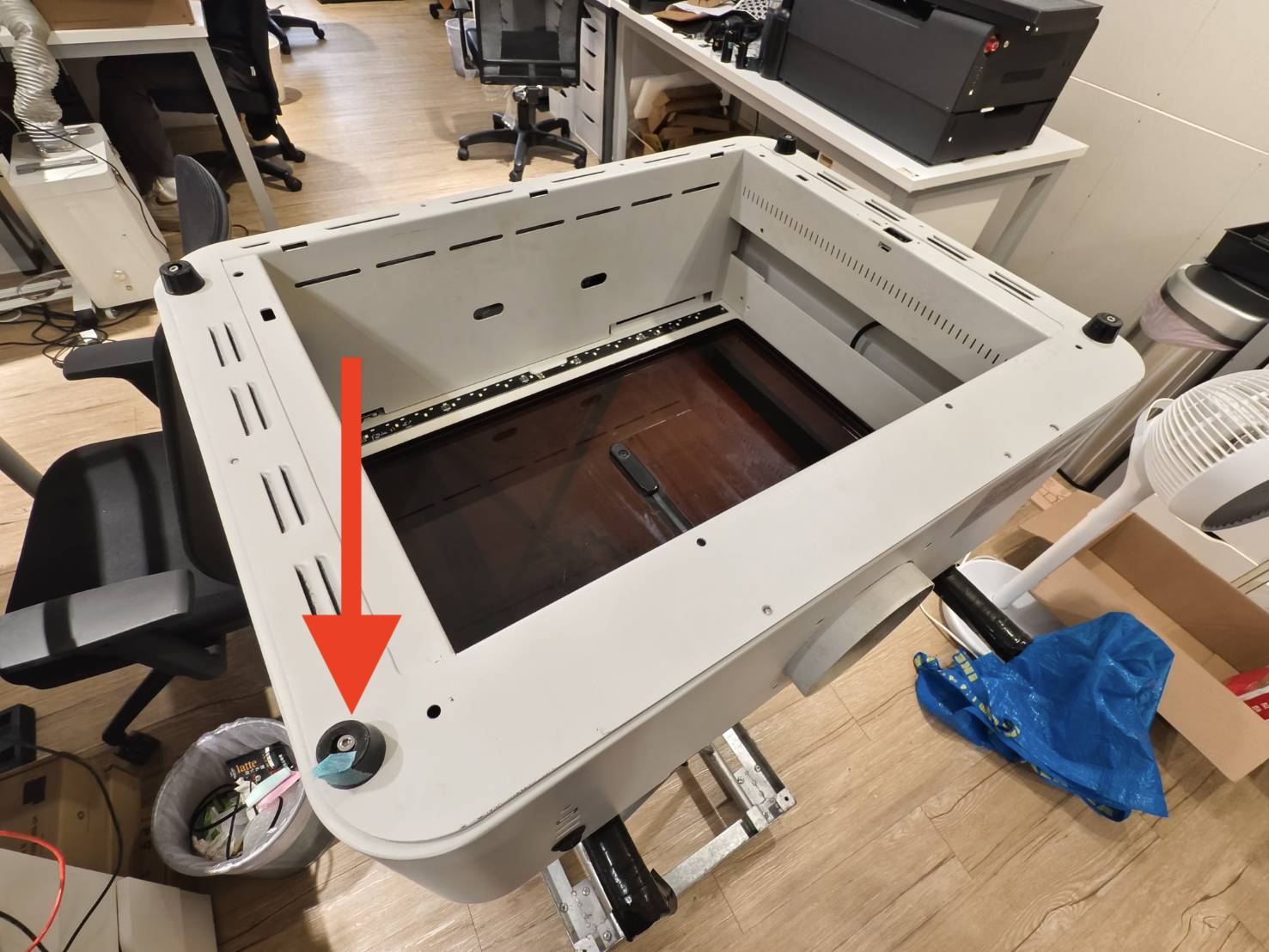

Marque o pé de borracha e o parafuso que estão próximos à porta USB.
O objetivo da marcação é que o parafuso deste pé será mais curto que os outros e deve ficar na mesma posição.
Etapa 13

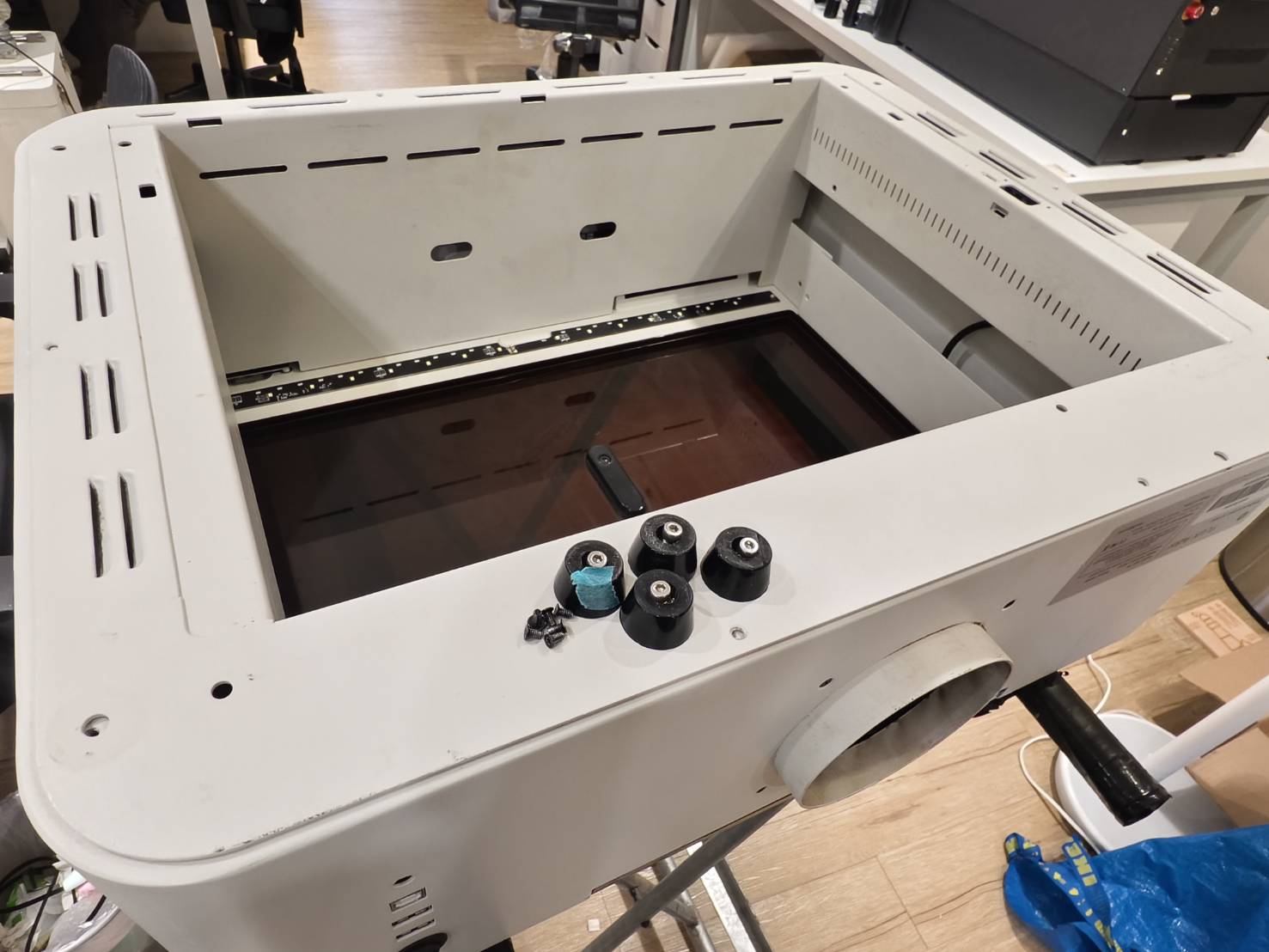

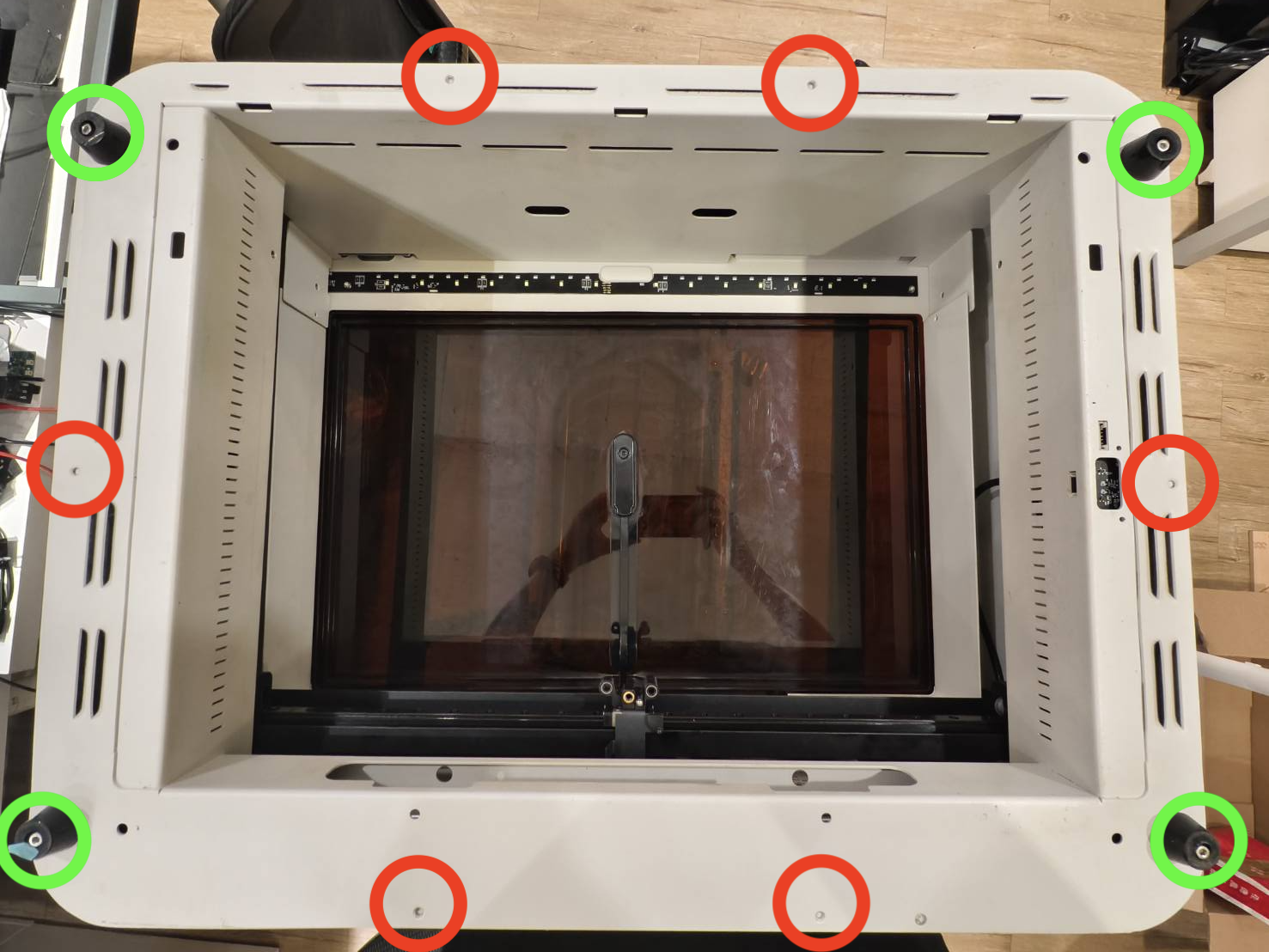

Desparafuse estes parafusos inferiores e remova os pés de borracha.
(parafuso T8 x 6 unidades e parafuso sextavado de 3mm x 4 unidades)
Etapa 14
Vire a máquina e desparafuse os parafusos laterais (parafuso T8 x 2 unidades)
Etapa 15

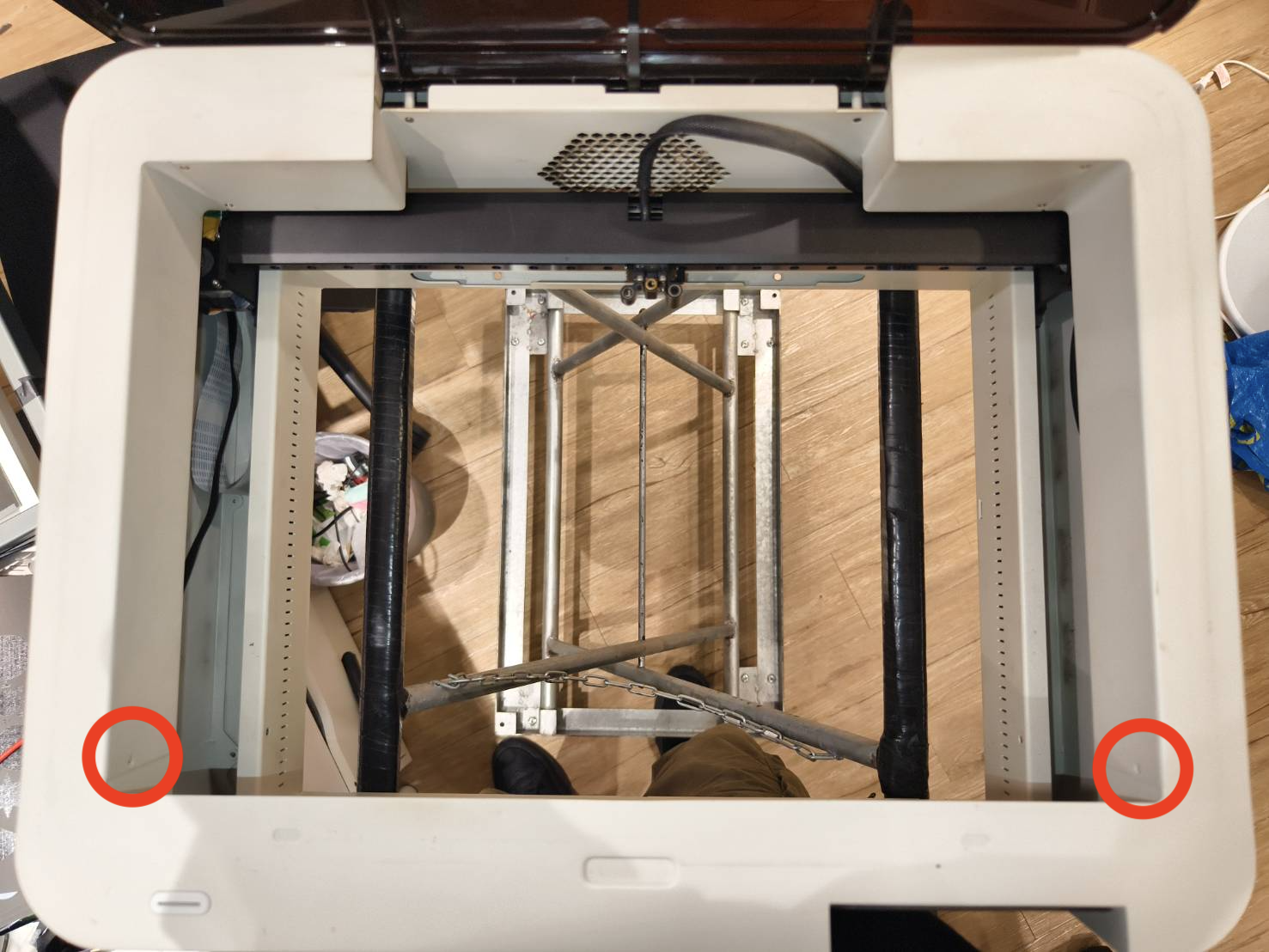

Marque os furos dos parafusos em ambos os lados com a caneta.
O objetivo é lembrar que os lados marcados ficarão voltados para a área de trabalho durante a montagem.
Etapa 16

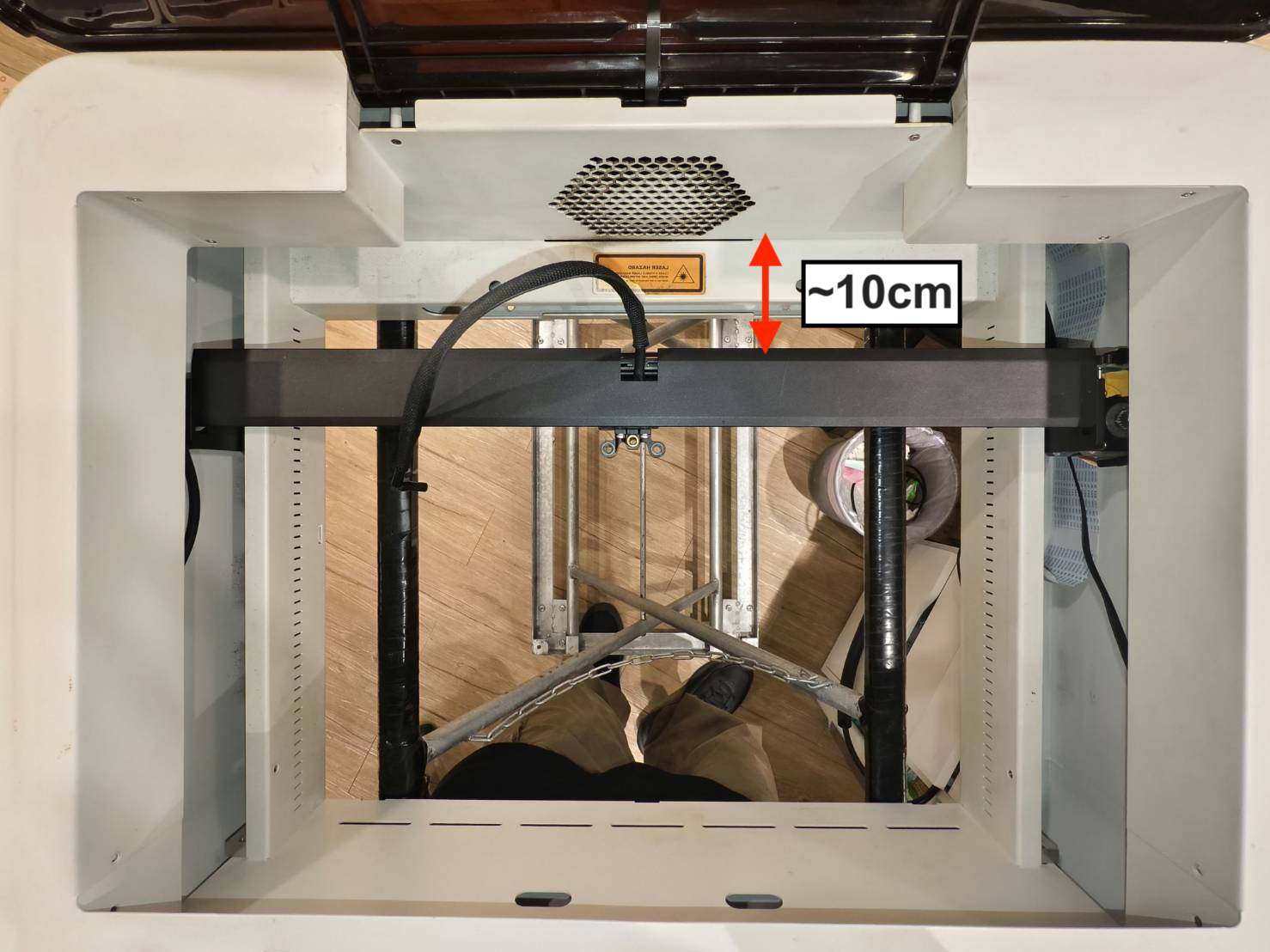

Mova o suporte do módulo para uma posição com distância de aproximadamente 10cm da estrutura.
(O objetivo aqui é não bloquear o pórtico do eixo X. Se estiver muito atrás, ficará travado após levantar, e o motor do eixo X não poderá ser alcançado. Se estiver no meio, o cabo de 38 pinos do eixo Y pode ser danificado)
Etapa 17

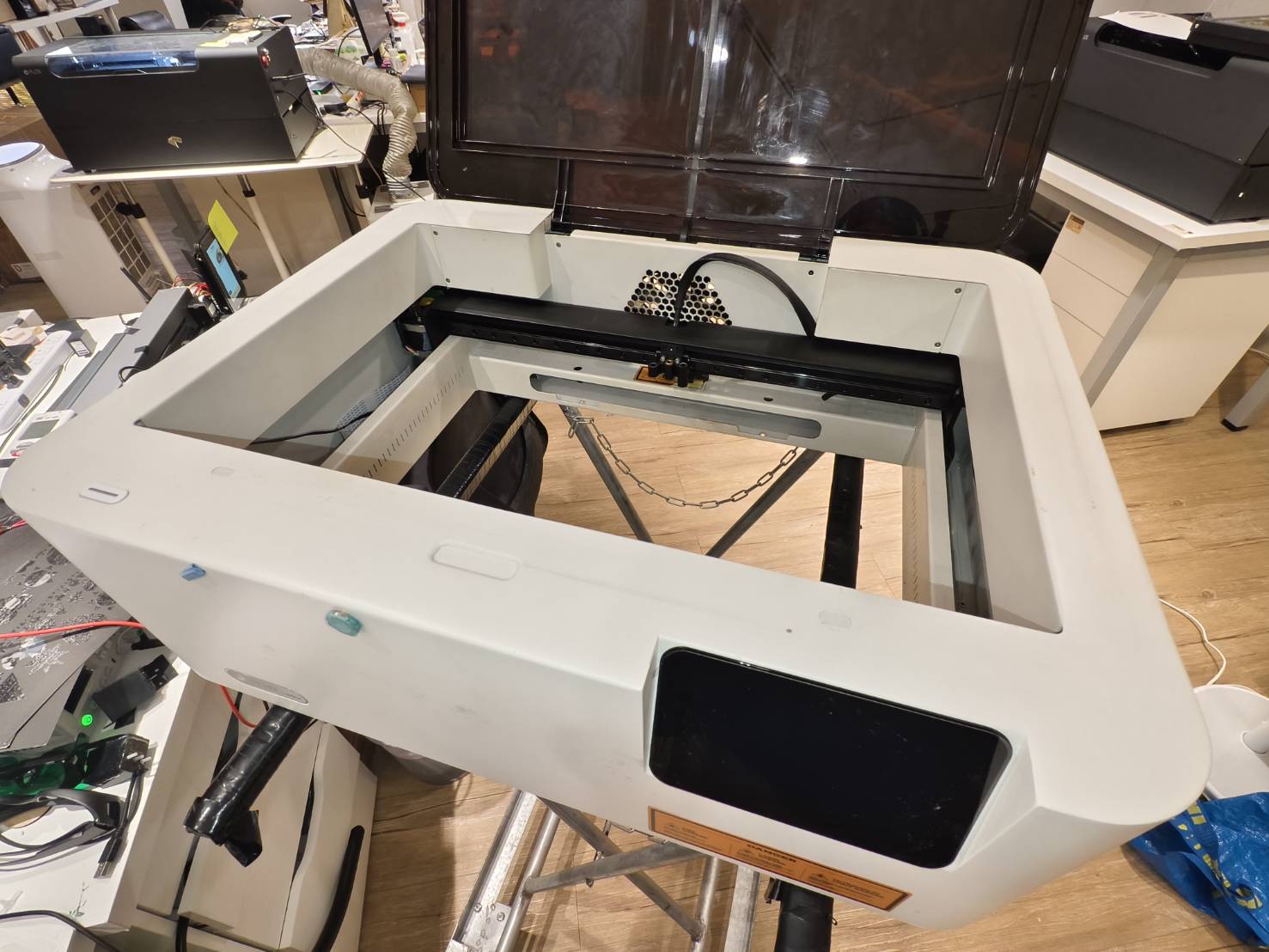

Levante a estrutura superior com ambas as mãos e posicione-a sobre os pinos.
(Cuidado para não prender os cabos entre as estruturas.)
Exemplo de estrutura apoiada sobre os pinos:

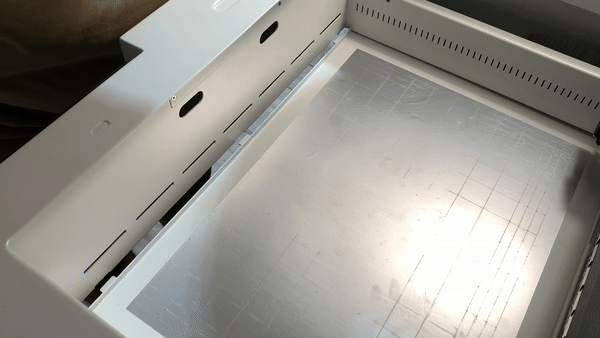

Vídeo de exemplo de levantamento (O vídeo foi gravado dentro da máquina):
Etapa 18
Remova a roda branca do lado direito. (Chave Allen 2,5mm)
Etapa 19
Insira a nova correia dentada (tipo fechada) através da abertura do lado direito na estrutura metálica do eixo X, depois passe-a pela polia tensora branca (com os dentes voltados para dentro). Empurre o conjunto de polia e correia de volta para dentro da estrutura metálica e fixe-o com um parafuso para prendê-lo.
Etapa 20
Parafuse novamente o parafuso da correia e certifique-se de que a correia esteja posicionada conforme mostrado no vídeo.
O outro lado da correia deve estar dentro do eixo X.
Etapa 21
Passe a outra extremidade da correia pela polia do motor do eixo X.
(Use a parte traseira de uma chave de fenda para aplicar força na correia e empurre o suporte do módulo para mover a correia. A correia deve gradualmente se encaixar na polia do motor.)
Etapa 22
Teste manualmente se o movimento está sincronizado e certifique-se de que o lado dentado esteja voltado para dentro. Se o movimento não estiver sincronizado, retorne para Etapa 18 para verificar se a instalação foi realizada corretamente.
Etapa 23
Restaure a posição da estrutura superior.
Observe que os furos de parafuso marcados devem estar voltados para a área de trabalho.
Restaurando a estrutura:
Etapa 24
Parafuse os parafusos laterais.
Etapa 25

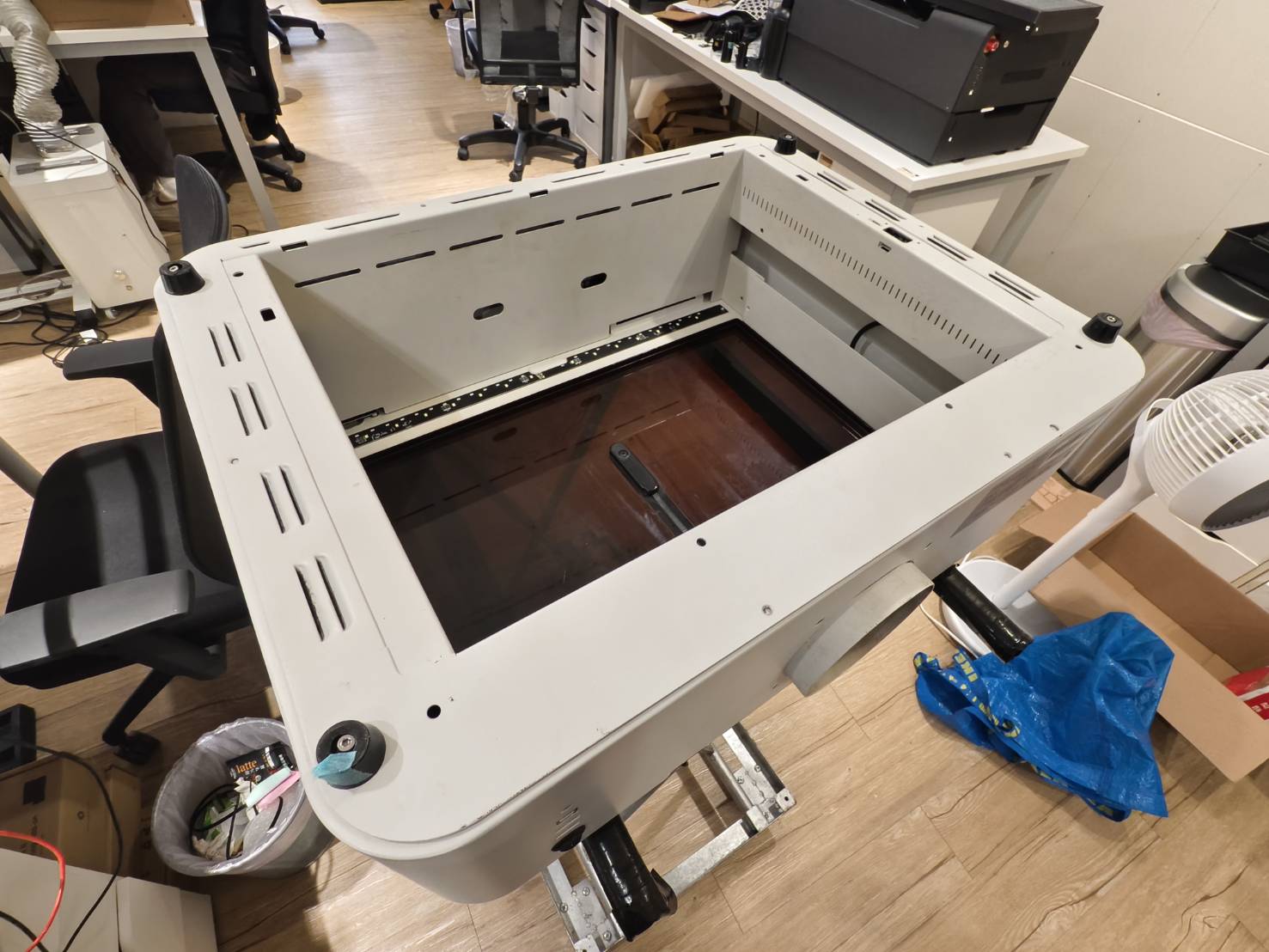

Vire a máquina. Parafuse todos os parafusos na parte inferior.
Observe que o pé marcado e o parafuso devem estar posicionados próximos às portas USB.
Sugestão:
É recomendável não apertar completamente os parafusos inicialmente, pois alguns podem estar desalinhados e impedir a instalação adequada. Portanto, recomenda-se apertar todos os parafusos somente após a instalação completa.
Etapa 26
Vire a máquina. Mova o suporte do módulo para verificar se pode ser movimentado livremente.
|
|
Etapa 27
Tente afrouxar o parafuso do pé de borracha próximo às portas USB e tente mover o suporte do módulo novamente.
Etapa 28
Mantenha o suporte no lugar e gire o pino central no sentido anti-horário para instalar o suporte com o motor do eixo Z.
Etapa 29
Aplique os adesivos pretos na parte superior dos eixos. Se os adesivos não estiverem disponíveis, pule esta etapa, pois são opcionais.
Etapa 29.1
Instale o rolamento na parte superior do pino. Se não possuir este rolamento, pule esta etapa.
Etapa 30
Reinstale a estrutura superior do suporte do módulo. (Parafuso sextavado de 1,5mm * 4 unidades)
Etapa 31
Coloque a base sobre uma mesa, garantindo que as espigas se projetem ligeiramente da superfície da mesa.
Etapa 31.1
Levante a máquina em um leve ângulo para alinhar os encaixes na extremidade frontal da máquina com as espigas na base. Insira as espigas e, em seguida, coloque a máquina sobre a superfície da mesa.
Etapa 31.2
Parafuse novamente estes parafusos para fixar a base.
Etapa 32
Reinstale a mangueira de ar.
Etapa 33
Reinstale a mola na correia do eixo X.
Etapa 34
Reconecte estes cabos.
#END
