#904 Falha na Referência/Problemas de Referência/Não é possível referenciar

FLUX Support Team
  • Atualizado

Descrição

Observe que as causas de um erro #904 podem variar. O problema pode persistir mesmo após seguir os passos abaixo. No entanto, você ainda pode coletar informações úteis para ajudar a equipe da FLUX a esclarecer o problema de forma mais eficaz.



Possíveis causas:

  1. Falha no sistema (Atualize o firmware novamente ou restaure as configurações de fábrica da máquina).
  2. A placa-mãe está com defeito.
  3. O interruptor de fim de curso está com defeito.
  4. Os trilhos-guia estão enferrujados ou danificados.
  5. O nivelamento do eixo X não está horizontal.
  6. O DriverIC está com defeito.
  7. O motor de passo está com defeito.
  8. A placa do plotter está com defeito. (Menos provável)
  9. O cabo flat está com defeito. (Menos provável)



Passo 1 - Verifique se a cabeça do laser está fisicamente travada:

  • Desligue a máquina e desconecte o cabo de alimentação.


  • Mova manualmente a cabeça do laser em direção aos quatro cantos.Step_1.gif

Determine o resultado e a próxima ação a ser tomada:


Passo 1.1 - Lubrifique os trilhos:

  • Consulte as instruções no link abaixo para lubrificar os trilhos.
  • Após a lubrificação, tente mover a cabeça do laser novamente e verifique se ela se move como no Passo 1.

Determine o resultado e a próxima ação a ser tomada:

  • Sim, é possível movê-la como no vídeo do Passo 1. >> Problema resolvido

Exemplos de fotos ou vídeos para reportar:

Trilho do eixo X:

Trilho do eixo Y - Esquerdo:

Trilho do eixo Y - Direito




Passo 2 - Descartar a possibilidade de problemas de firmware:

A instalação mal-sucedida do firmware pode causar erros de referenciamento, e restaurar as configurações de fábrica pode eliminar efetivamente a possibilidade de problemas de firmware.

  • Primeiro, restaure as configurações de fábrica (Página Inicial > Máquina > Próxima página > Restaurar Configurações de Fábrica > Sim)
  • Em seguida, siga as etapas no link sobre Como atualizar o firmware da máquina e certifique-se de que esteja atualizado para a versão mais recente.

  • Tente realizar o homing novamente assim que a atualização for concluída.


Determine o resultado e a próxima ação a ser tomada:

  • Sim, ihoming é bem-sucedido após as etapas acima >> Problema resolvido.
  • Não, o problema de homing persiste após as etapas acima >> Vá para a Etapa 3



Etapa 3 - Verifique os sinais da placa-mãe

Existem quatro luzes LED laranjas na placa-mãe que representam diferentes partes da máquina.

  • Para encontrar as luzes, abra a tampa lateral para visualizar o interior da máquina.

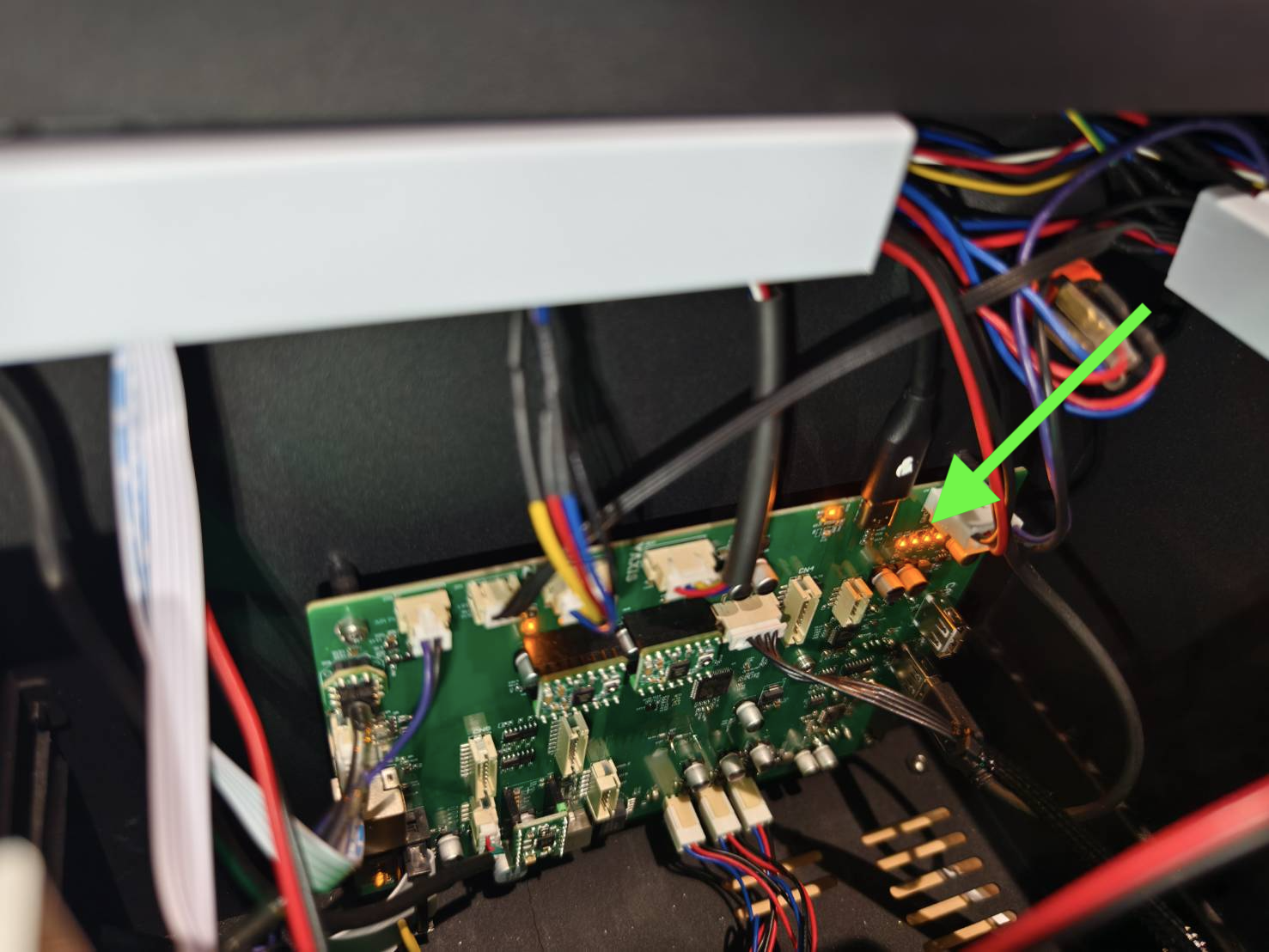

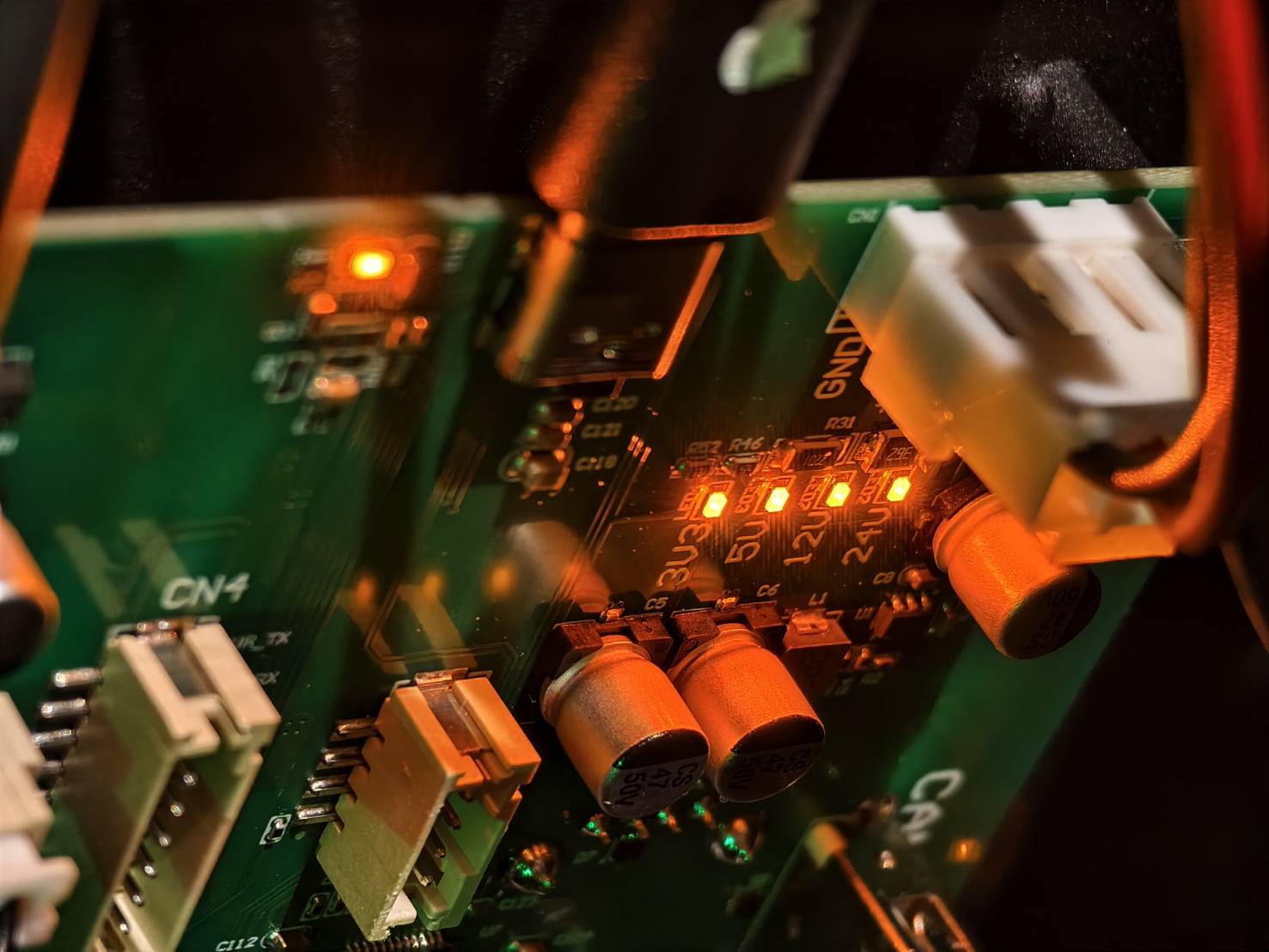

  • Você encontrará as quatro luzes. Por favor, consulte as fotos abaixo. As luzes indicam o status de diferentes fontes de alimentação. (3.3V, 5V, 12V, 24V)

Determine o resultado e a próxima ação a ser tomada:

  • Todas as luzes permanecem acesas e nenhuma delas está pisceo >> Vá para a Etapa 4
  • Uma ou mais luzes estão apagadas ou pisceo >> Grave um vídeo da falha de homing e das quatro luzes >> Entre em contato com o suporte técnico para relatar o problema
  • Possível causa:
    1. A placa-mãe está com defeito e precisa ser substituída.
    2. A fonte de alimentação do laser está com defeito e precisa ser substituída.
    3. O cabo DC está danificado e precisa ser substituído.



Etapa 4 - Verifique as chaves de fim de curso

Uma chave de fim de curso é usada para parar a cabeça do laser queo ela atinge o limite.

A chave de fim de curso pode estar com defeito, causeo problemas de referenciamento, o que resultará na cabeça do laser não pareo ou pareo muito cedo.

Assista ao vídeo abaixo para verificar se os ícones das chaves de fim de curso reagem corretamente queo pressionados.

▵Pressionado = ícone fecha
▵Não pressionado = ícone abre

Verificação das chaves de fim de curso X e Y


Determine o resultado e a próxima ação a ser tomada:

  • Tanto o eixo X quanto o eixo Y funcionam corretamente como no vídeo >> Vá para a Etapa 5
  • Um ou ambos não funcionam >> Grave um vídeo mostreo o seu problema (Exemplo de vídeo) e vá para Entre em contato com o suporte técnico
    • Possíveis causas:
      1. A placa principal está com defeito
      2. A chave de fim de curso está com defeito
      3. A placa do plotter está com defeito (Menos provável)
      4. O cabo flat está com defeito (menos provável)



Passo 5 - Verifique se a função de Foco Automático funciona corretamente

Execute o foco automático e verifique se funciona.


Clique no botão AF para verificar se ele funciona corretamente.

Determine o resultado e a próxima ação a ser tomada:

  • Sim, a função de foco automático funciona bem >> Passo 6
  • Não, a função de foco automático não funciona corretamente >> Grave um vídeo da situação conforme vídeo acima e Entre em contato com o suporte técnico.
    • Possíveis causas:
      1. A placa-mãe está inoperante e precisa ser substituída.
      2. O(s) CI(s) driver está(ão) inoperante(s) e precisa(m) ser substituído(s).
      3. A fonte de alimentação do laser está inoperante e precisa ser substituída (Menos provável).



Etapa 6 - Troque os CIs driver do eixo Y e do eixo Z:

O CI driver é um componente na placa-mãe usado para acionar o motor e fazer a cabeça do laser se mover em diferentes direções. Nesta etapa, testaremos se o problema de referenciamento é causado pelo CI driver.

  1. Desligue a máquina.
  2. Abra a tampa lateral da máquina conforme Etapa 3.
  3. Desconecte o DriverIC do eixo Z.
    (Se a sua placa-mãe não for igual à do vídeo, consulte o diagrama.)
  4. Desconecte o DriverIC do eixo Y. Consulte o diagrama.
    (Se a sua placa-mãe não for igual à do vídeo, consulte o diagrama.)
  5. Troque ambos os DriverICs e certifique-se de que a orientação seja a mesma do diagramaa.
    (Conecte o do Z no outro eixo e vice-versa)


  6. Ligue a máquina e tente realizar o homing e o foco automático.



Determine o resultado e a próxima ação a ser tomada:

  • O homing e o foco automático agora funcionam corretamente >> Problema resolvido.
  • O homing ainda não funciona >> Etapa 7



Etapa 7 - Verifique o nivelamento do eixo X:

  • Consulte o link abaixo para saber como testar e ajustar o nivelamento do eixo X.
    Certifique-se de que a polia/roda não esteja solta, conforme mostrado no final do vídeo.
    5-14 Ajuste de Nivelamento do Eixo X

Determine o resultado e a próxima ação a ser tomada:

  • A máquina agora consegue fazer o homing após o ajuste >> Problema resolvido
  • Está paralelo, mas o eixo Y falha na referência >> Vá para Passo 8
  • Está paralelo, mas o eixo X falha na referência >> Grave um vídeo mostreo o seu problema (Exemplo de vídeo) e entre em contato com o suporte técnico
  • Possíveis causas:
    1. A placa principal está com defeito
    2. O motor está com defeito
    3. O circuito integrado do driver está com defeito



Etapa 8 - Puxe a peça prateada e a chapa metálica do sensor

  • O metal prateado de acionamento da chave fim de curso, circulado em vermelho, pode afrouxar com o tempo, afeteo a sensibilidade da chave fim de curso para disparar. Isso geralmente ocorre com a chave fim de curso do eixo Y.
    Step

  • Aqui está uma correção rápida.
    Por favor, puxe a peça prateada e a chapa metálica para aumentar a sensibilidade do sensor.

Determine o resultado e a próxima ação a ser tomada:

  • A máquina agora pode executar o homing após puxar a peça metálica e a chapa >>
    Problema resolvido
  • A referência ainda falha >> Etapa 9



Etapa 9 - Adicioneo espuma para acionar a chave fim de curso do eixo Y:

  • O metal de acionamento do fim de curso, circulado em vermelho, pode se soltar com o tempo e afetar a sensibilidade do fim de curso ao ser acionado. Isso geralmente acontece com o fim de curso do eixo Y.
    Step

  • Aqui está uma solução rápida. Adicione um pedaço de espuma ao motor do eixo X, conforme mostrado na foto abaixo.
    Step

Determine o resultado e a próxima ação a ser tomada:

  • A máquina agora pode referenciar após adicionar a espuma >> Problema resolvido



Entre em contato com o Suporte Técnico

As informações coletadas, como fotos ou vídeos mostreo o problema da sua máquina neste artigo, serão necessárias para serem compartilhadas com o revendedor ou com o Suporte da FLUX.
