Descrição:
A causa do problema no eixo Z pode ser complexa. Diferentes sintomas estão relacionados a ele, como falha na função de foco automático, plataforma que não se move, plataforma que não pode ser posicionada ou não alcança o topo, etc. Siga as etapas abaixo para solucionar o problema do eixo Z.
Se o problema da sua máquina for uma distância de foco incorreta, consulte o article sobre como ajustar a distância de foco.
Possíveis causas
|
Etapa A1
Realize um teste de foco automático sem que o bico do laser toque a superfície.

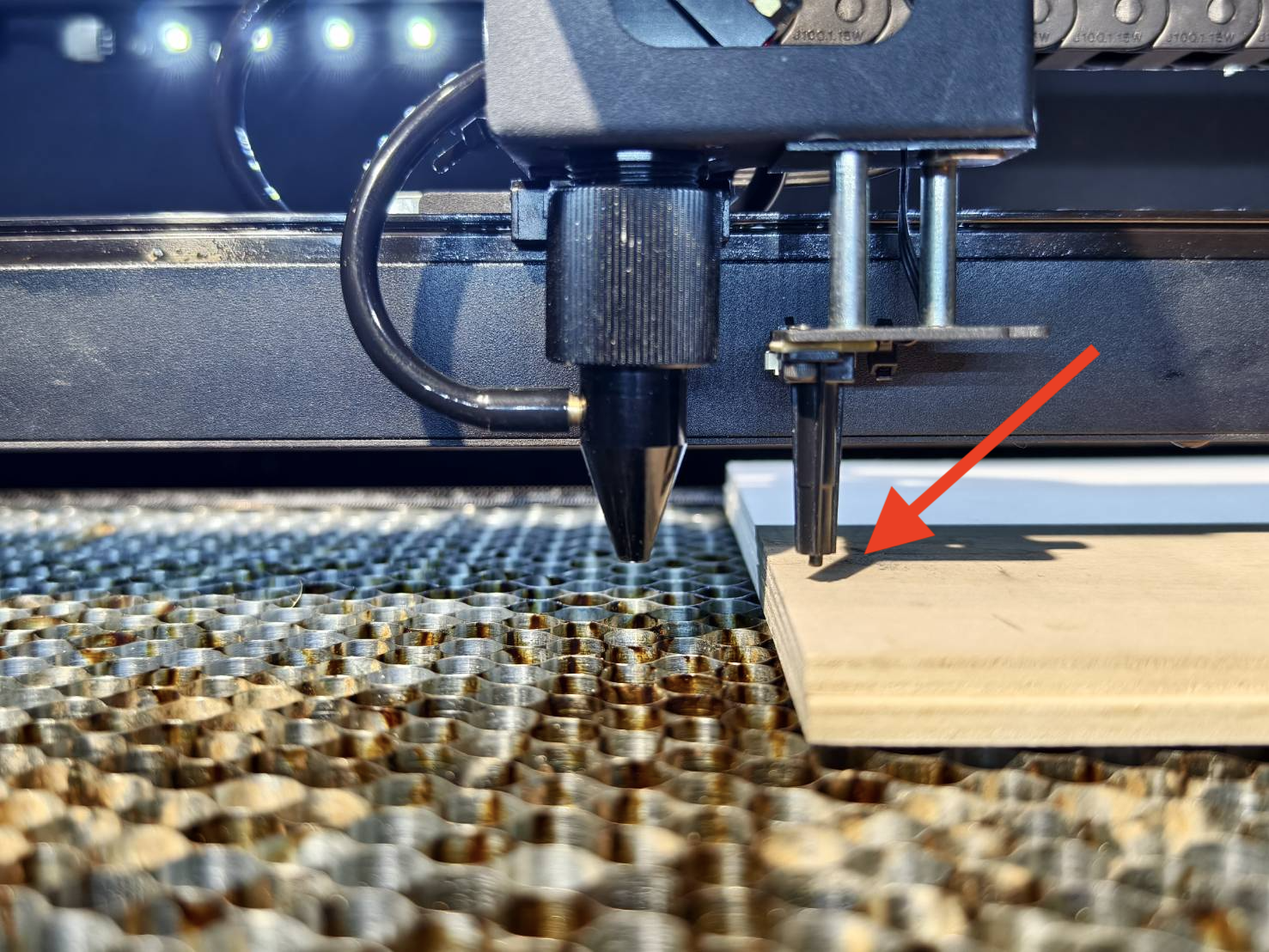

Coloque os materiais na plataforma de colmeia e mova a cabeça do laser para o material onde apenas a sonda de foco possa alcançá-lo ao focar.
Determine o resultado do teste e a próxima ação a ser tomada.
|
|
Etapa A1.1

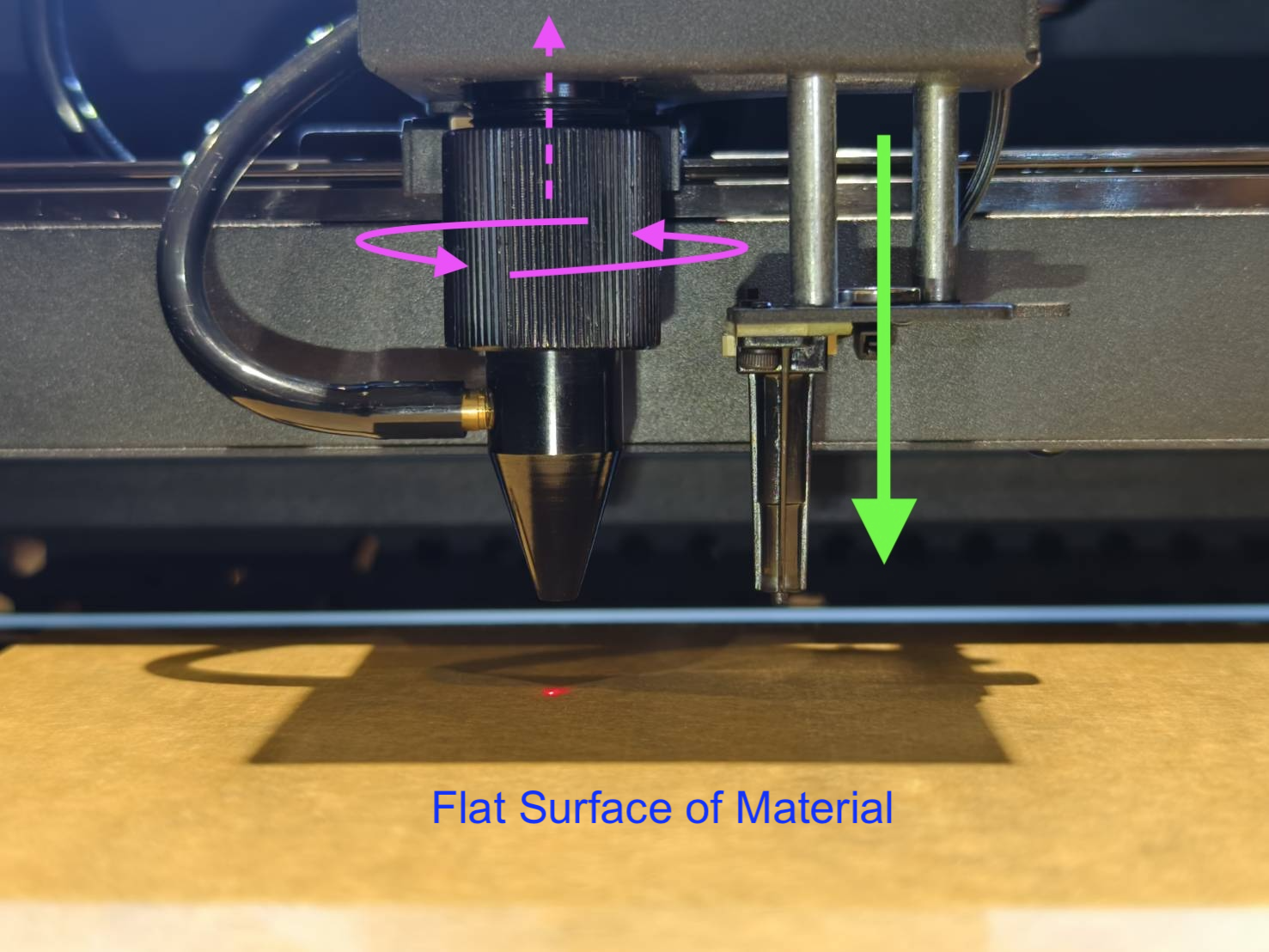

- Certifique-se de que a sonda esteja abaixada até o ponto mais baixo, de modo que fique mais longa que o bico.
- Verifique se o bico está bem apertado, pois o aperto o moverá para cima, evitando interferência com a sonda de foco durante o processo.
- Como a ponta do bico e a sonda têm comprimentos muito próximos, assegure-se de que o material seja plano o suficiente para que a ponta do bico não seja atingida primeiro.
- Após verificar os pontos acima, execute o foco automático novamente.
Determine o resultado do teste e a próxima ação a ser tomada.
|
|
Etapa A1.2
Assista ao vídeo abaixo e verifique se você está em uma situação semelhante, onde a ponta do bico atinge a superfície do material antes da sonda.
Determine o resultado do teste e a próxima ação a ser tomada.
|
|
Etapa A2

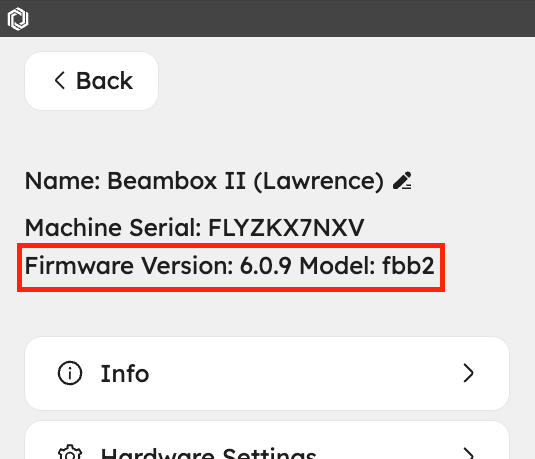

Atualize ou reatualize o firmware para a versão mais recente e verifique se o problema é resolvido.
Use o link para ver as instruções.
4-7 Atualização de Firmware
Determine o resultado do teste e a próxima ação a ser tomada.
|
|
Etapa A3
Remova a plataforma de favo de mel e o suporte.

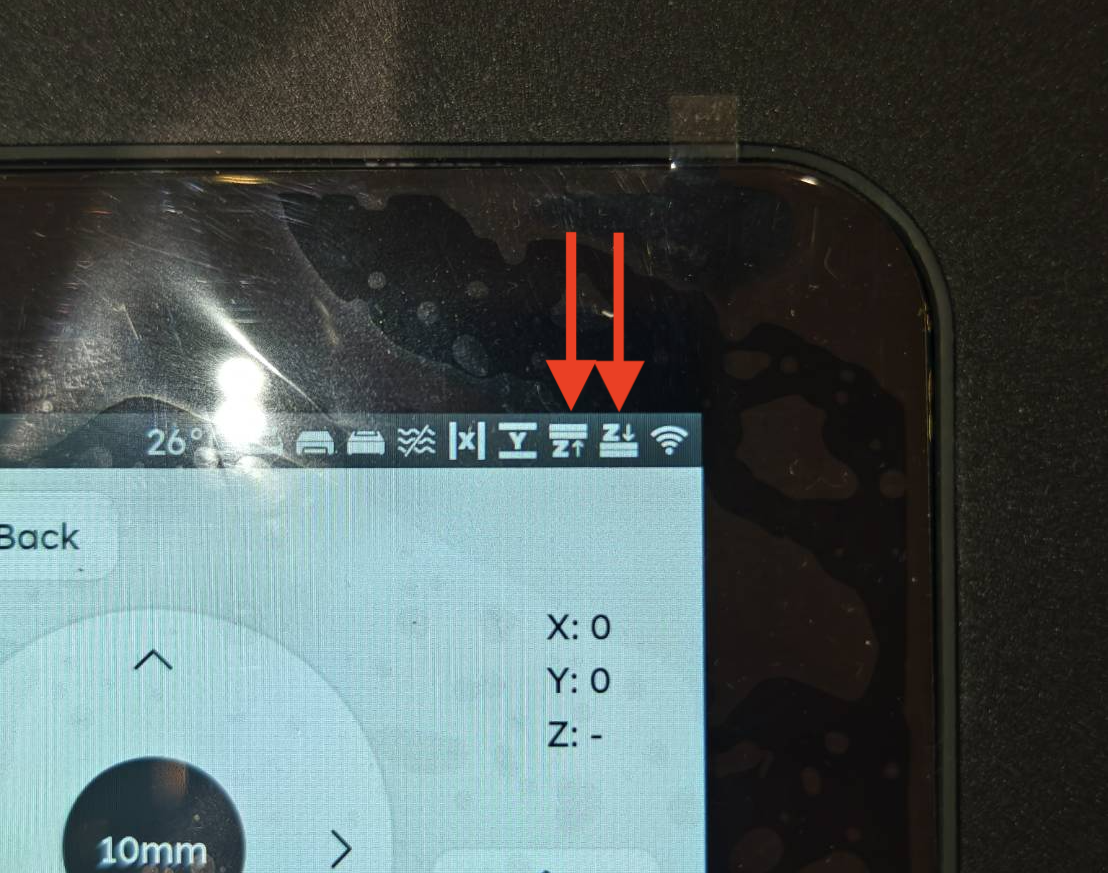

Acesse "Manutenção" no painel e pressione ambos os interruptores de limite do eixo Z para observar a mudança do ícone.
Os ícones de limite superior e inferior do eixo Z estão funcionando normalmente no painel?
Determine o resultado do teste e a próxima ação a ser tomada.
Etapa A4

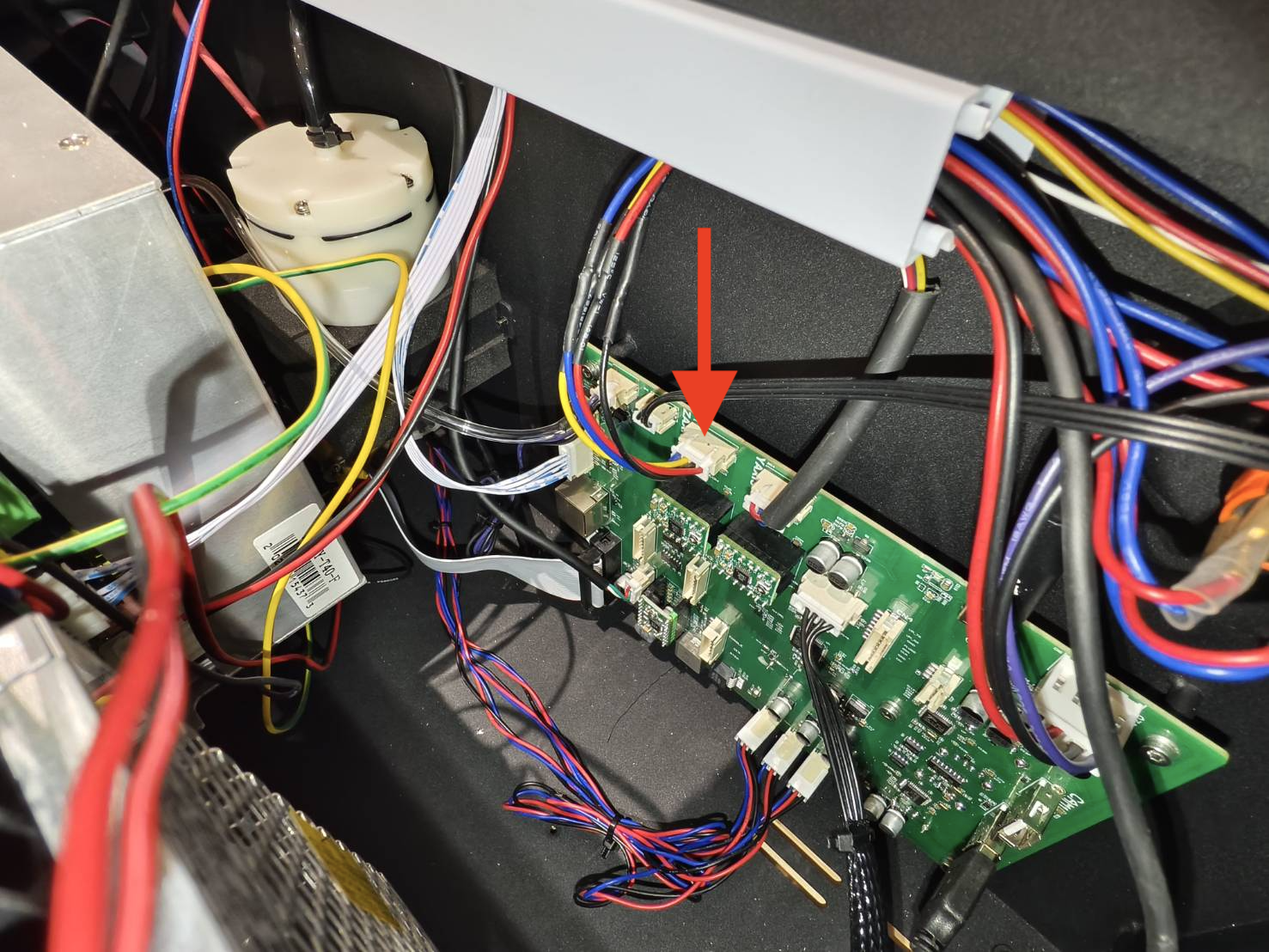

Desconecte o cabo dos interruptores de limite do eixo Z na placa principal e verifique o ícone no painel. Os ícones estão ambos fechados?
-

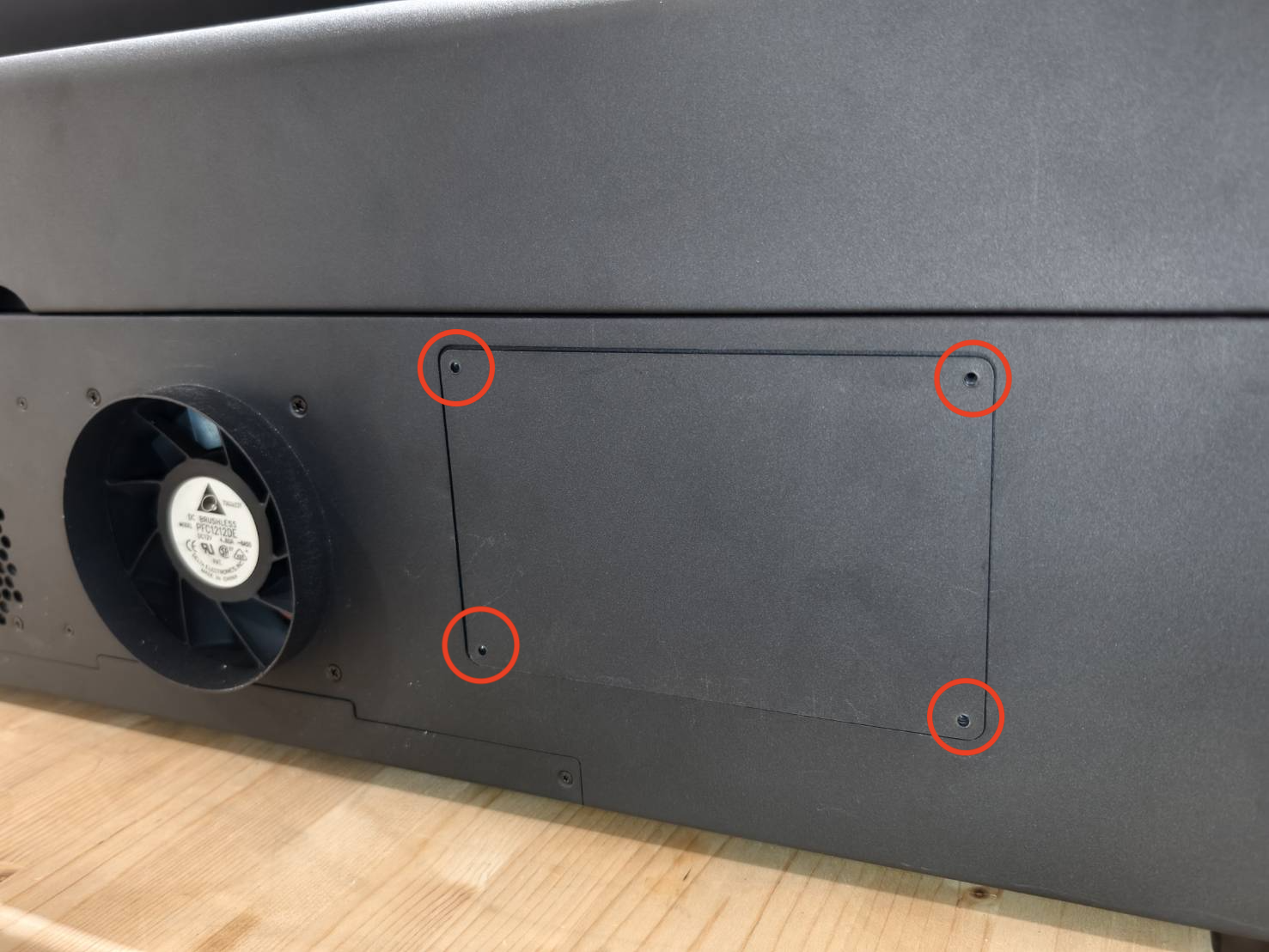

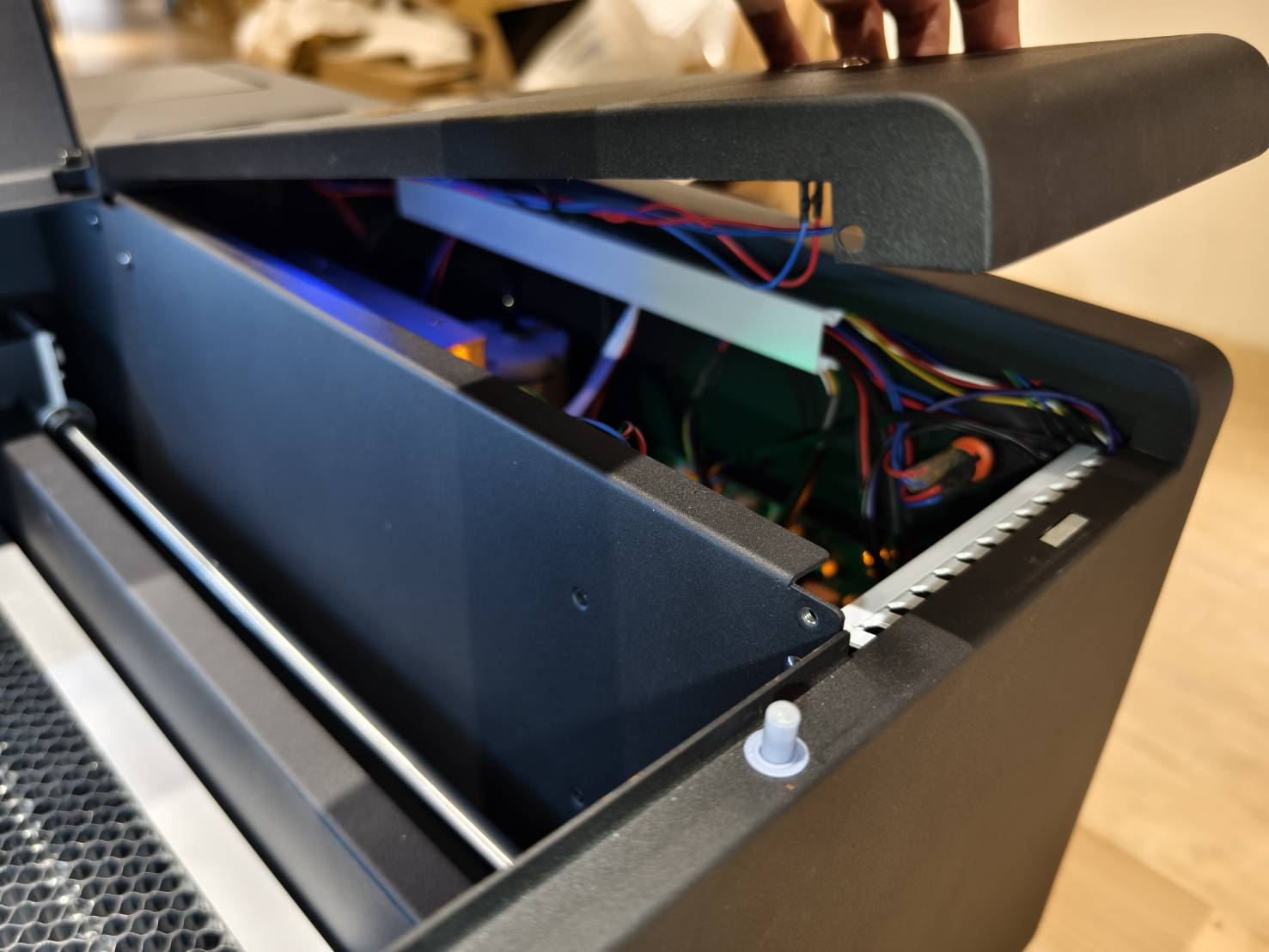

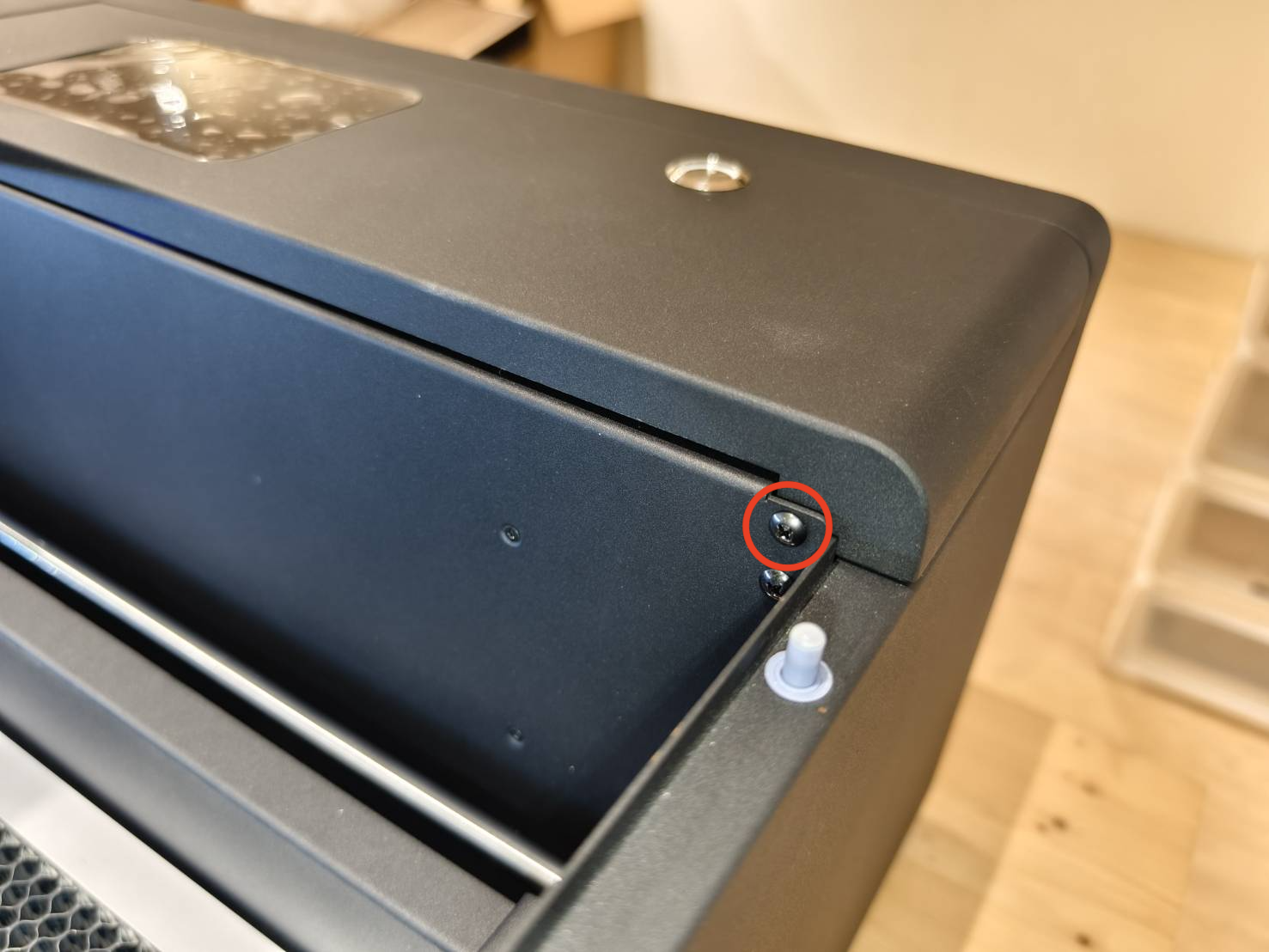

Desligue a máquina. Abra a tampa lateral para visualizar o interior da máquina.

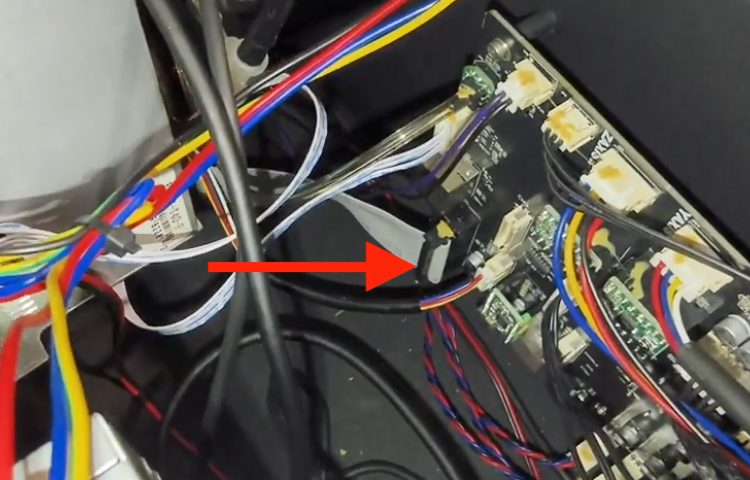

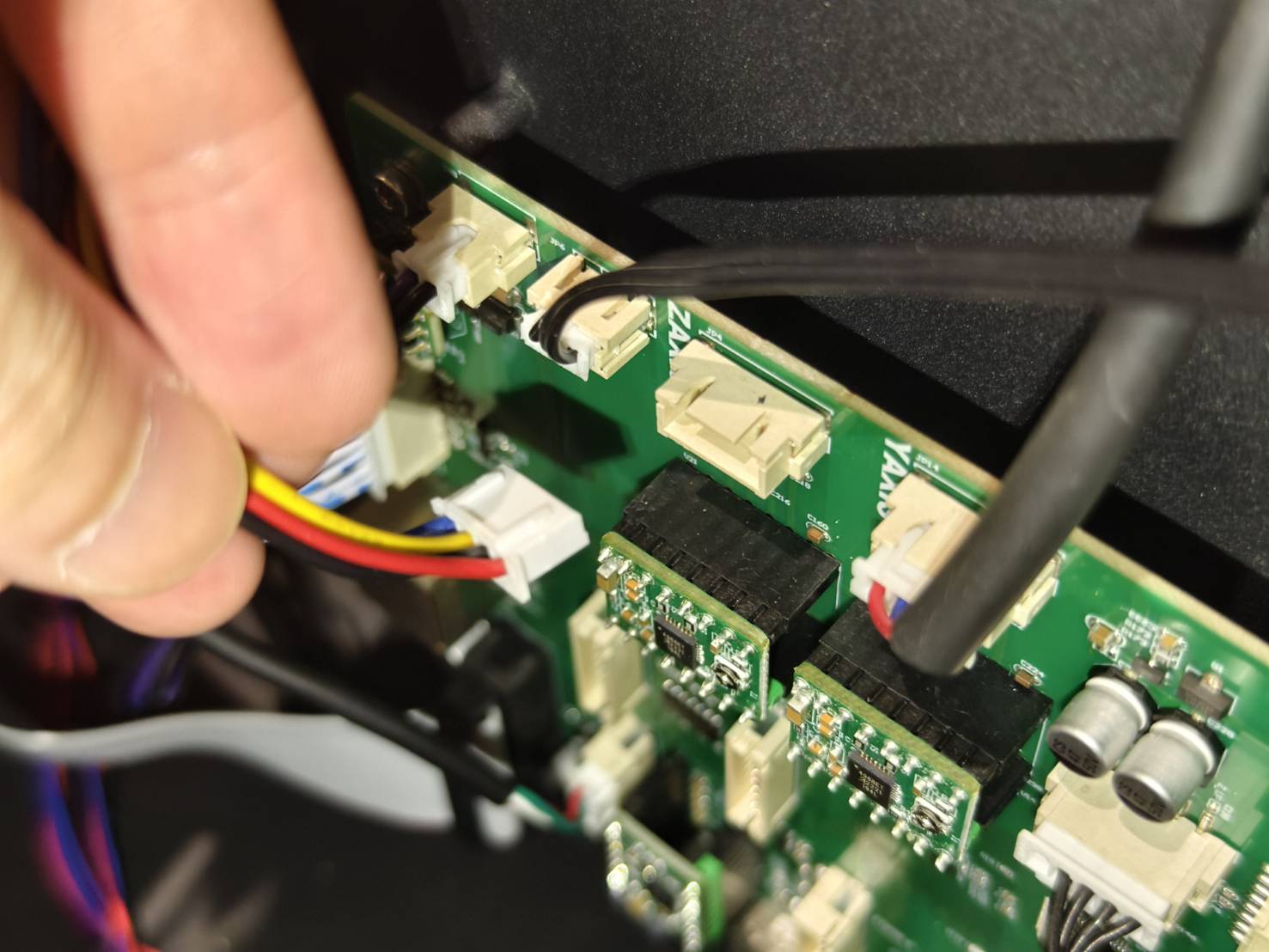

- Desconecte o cabo flat dos interruptores de limite do eixo Z.
(Consulte o diagrama se sua placa PCB for diferente da mostrada na foto.)
- Ligue a máquina e verifique os ícones. Ambos os ícones estão fechados?
Determine o resultado do teste e a próxima ação a ser tomada.
|
|
Etapa B1
Reinstale a plataforma de favo de mel.
Verifique se os interruptores de fim de curso superior e inferior do eixo Z podem ser acionados pela plataforma.
Abaixe e depois eleve a mesa até o topo para verificar se os interruptores de fim de curso do eixo Z podem ser acionados.
| Bom Exemplo - Acionado |
|
Mau Exemplo - Não Acionado (HEXA é usado para demonstração) |
Determine o resultado do teste e a próxima ação a ser tomada.
|
|
|
|
Etapa B2
Eleve ou abaixe manualmente a mesa e verifique se ela pode se mover livremente nas duas direções, para cima e para baixo.
|
|
Etapa B2.1
Tente lubrificar os 4 parafusos de avanço e verifique se a plataforma pode ser movida manualmente e através do painel de controle.
Por favor, consulte o artigo sobre
Determine o resultado do teste e a próxima ação a ser tomada.
|
|
|
Etapa B3

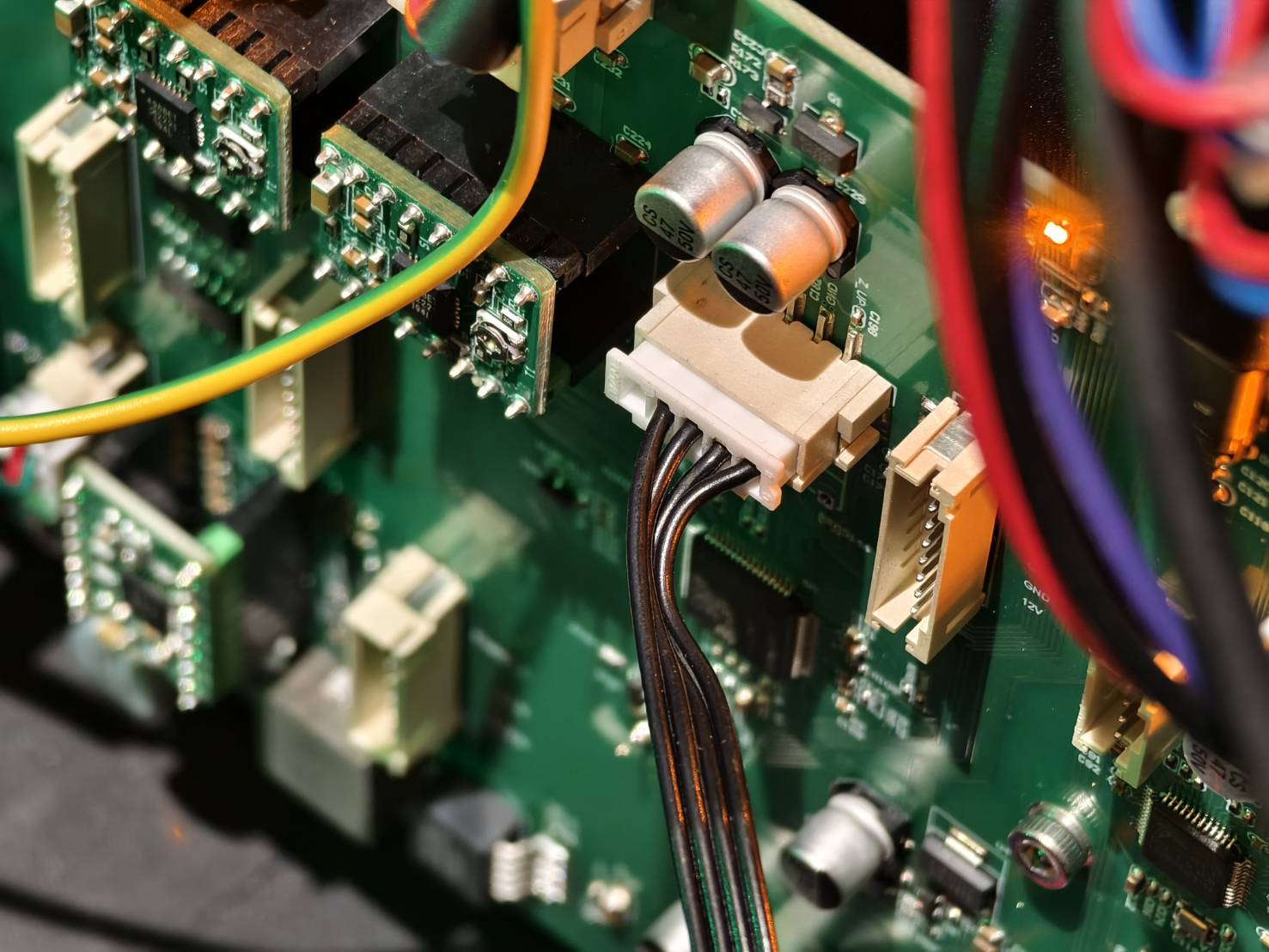

Desconecte e reconecte o cabo do motor do eixo Z. Em seguida, tente abaixar e levantar a plataforma usando o painel de controle.
(Consulte o diagrama se sua placa PCB for diferente da mostrada na foto.)
-
Desligue a máquina. Abra a tampa lateral para visualizar o interior da máquina.

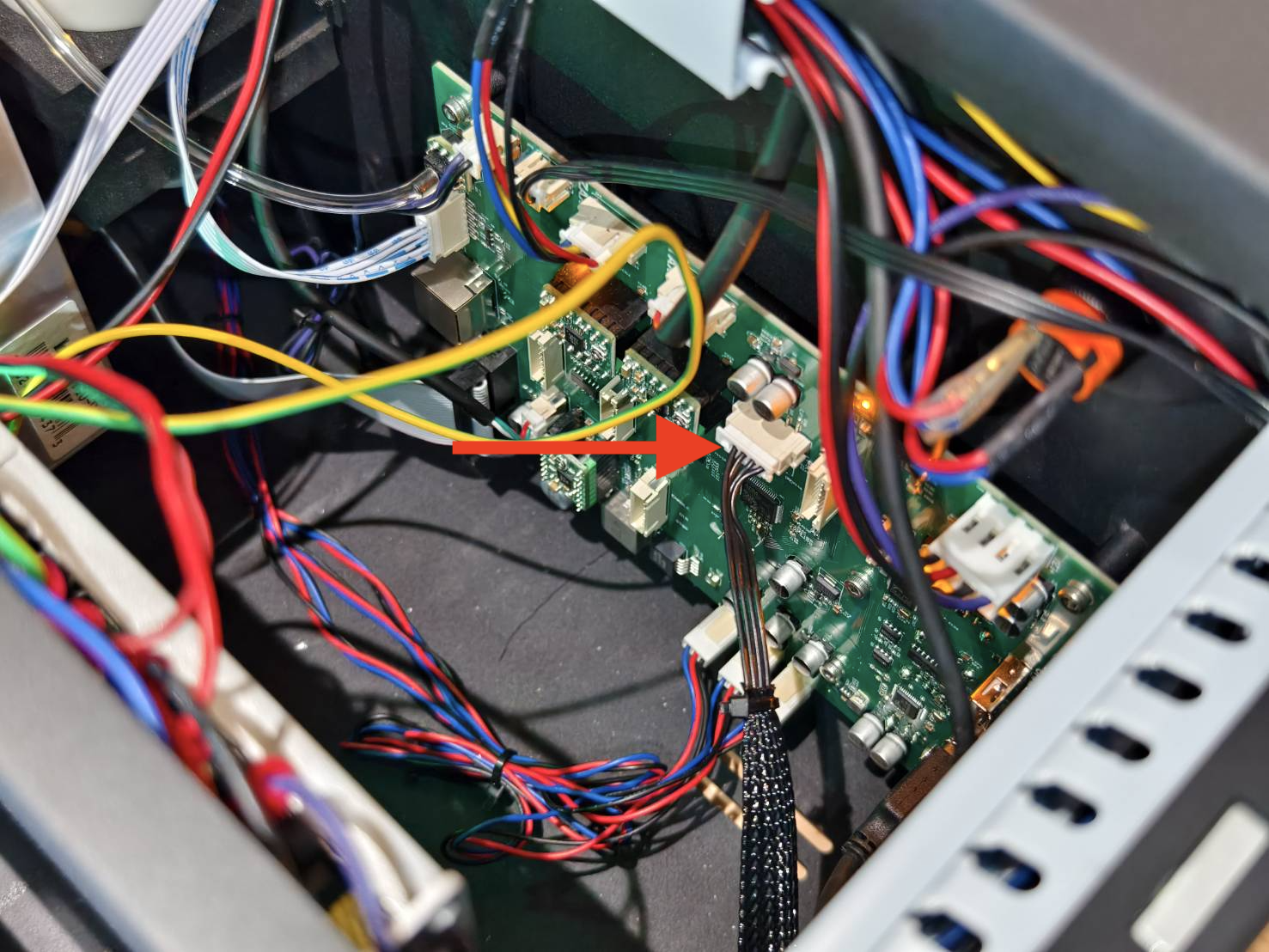

- Desconecte e reconecte o cabo do motor do eixo Z.
Determine o resultado do teste e a próxima ação a ser tomada.
|
|
|
Etapa B4

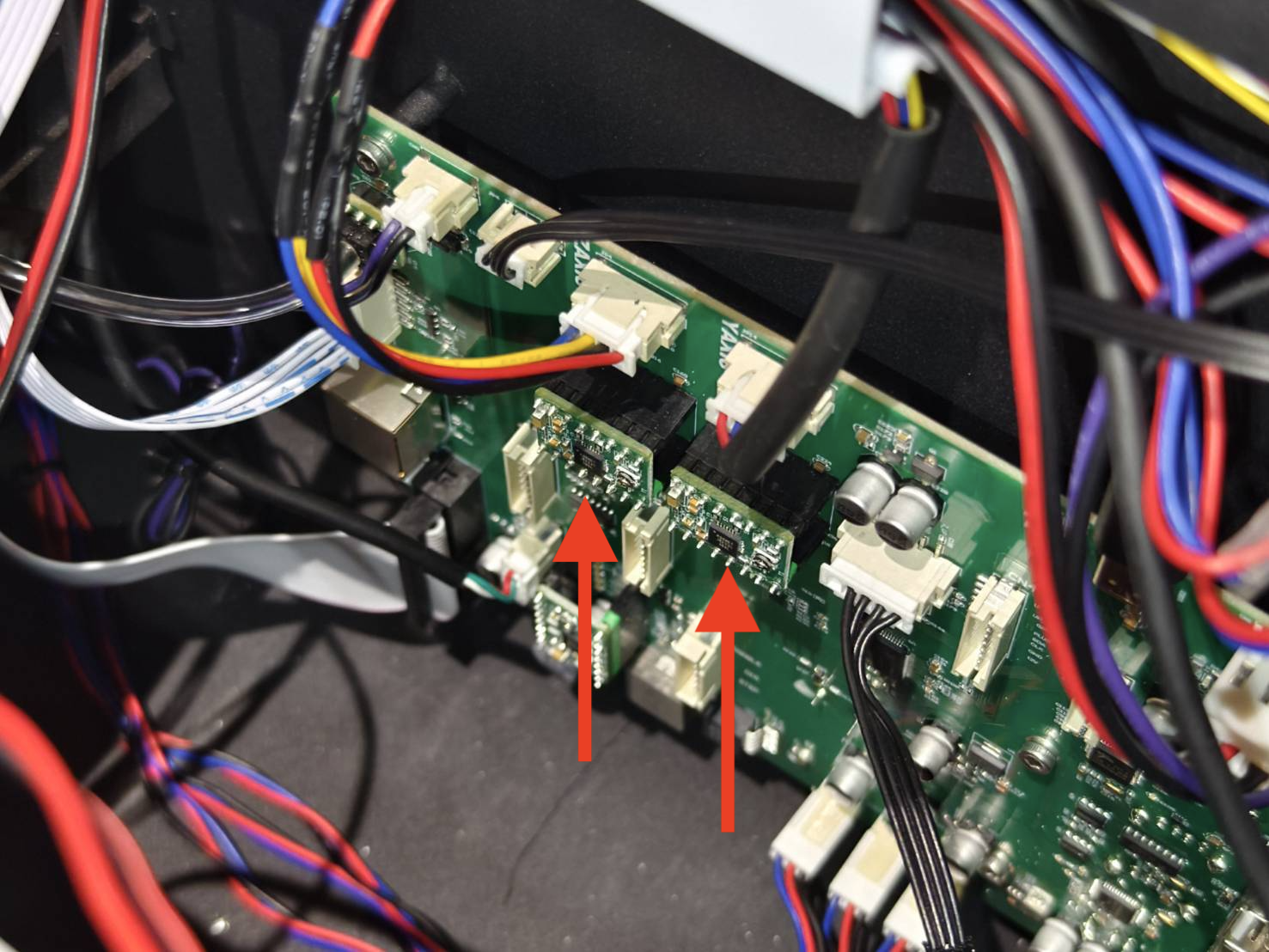

Desligue a máquina para trocar o(s) DriverIC(s) do eixo Y e do eixo Z e teste a plataforma usando o painel de controle.
Determine o resultado do teste e a próxima ação a ser tomada.
|
|
|
Etapa C1

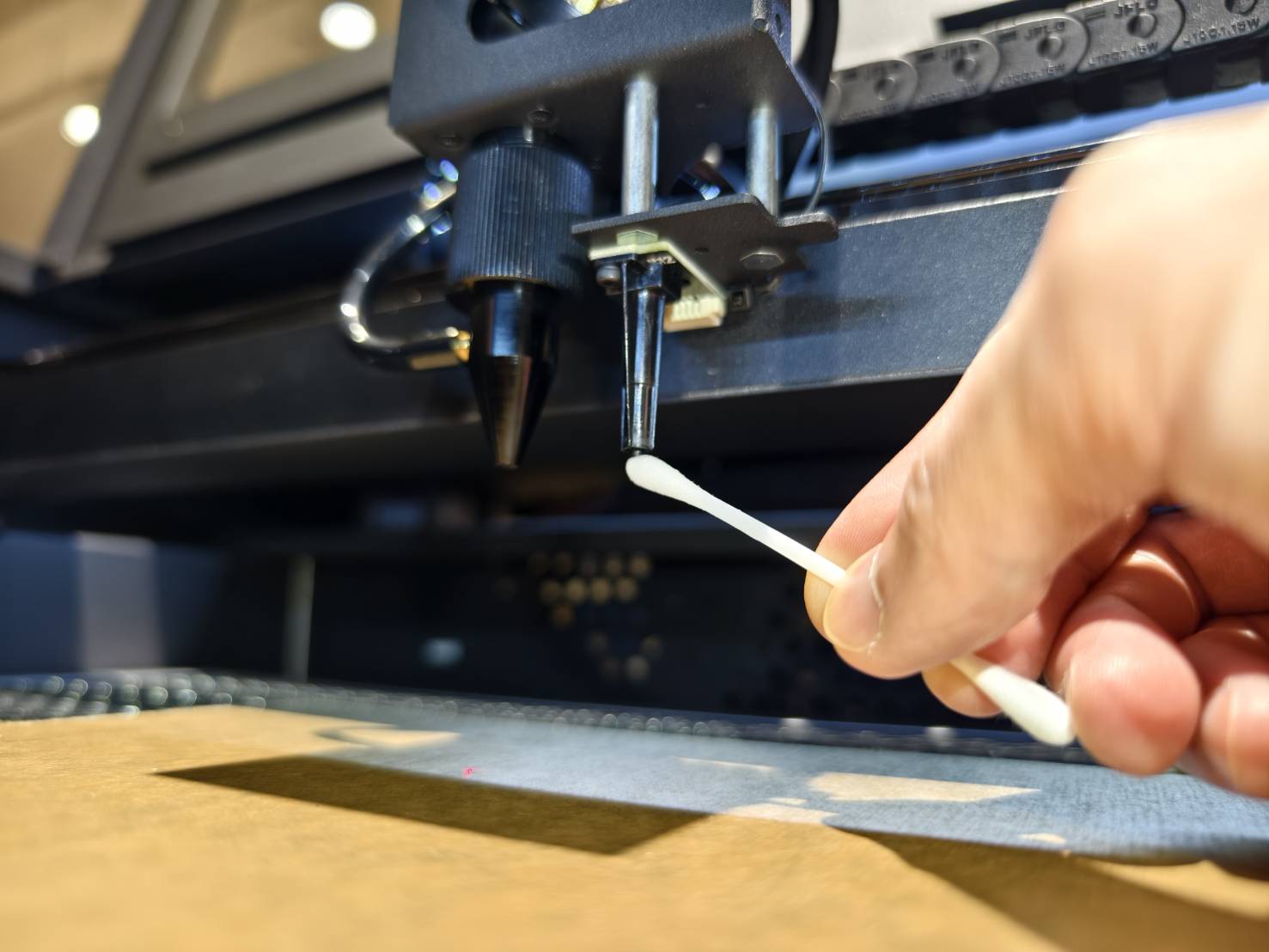

- Use um cotonete com álcool para limpar a ponta do módulo de foco automático.
- Verifique se a plataforma pode ser movida para cima e para baixo.
Determine o resultado do teste e a próxima ação a ser tomada.
|
|
Etapa C2

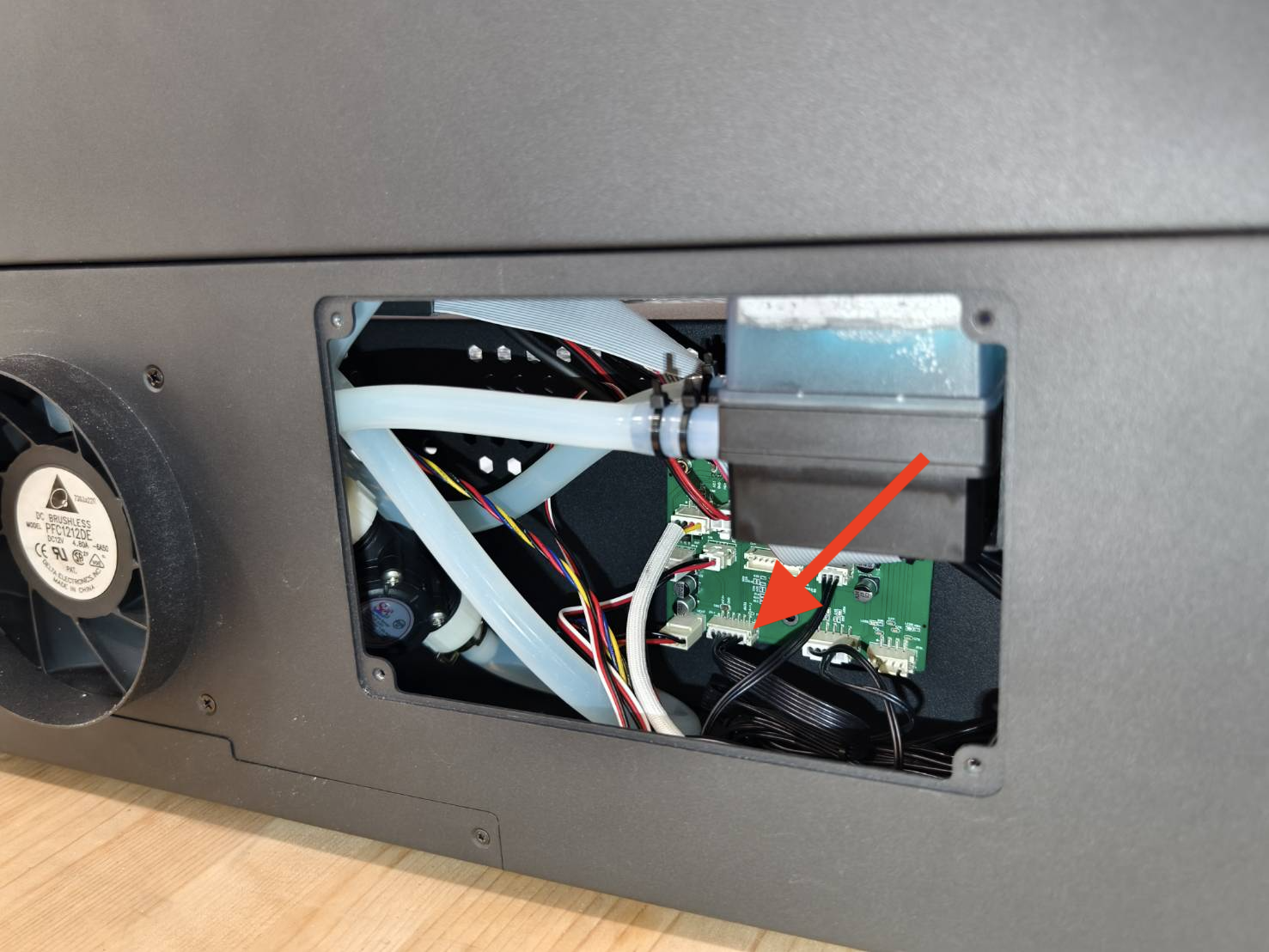

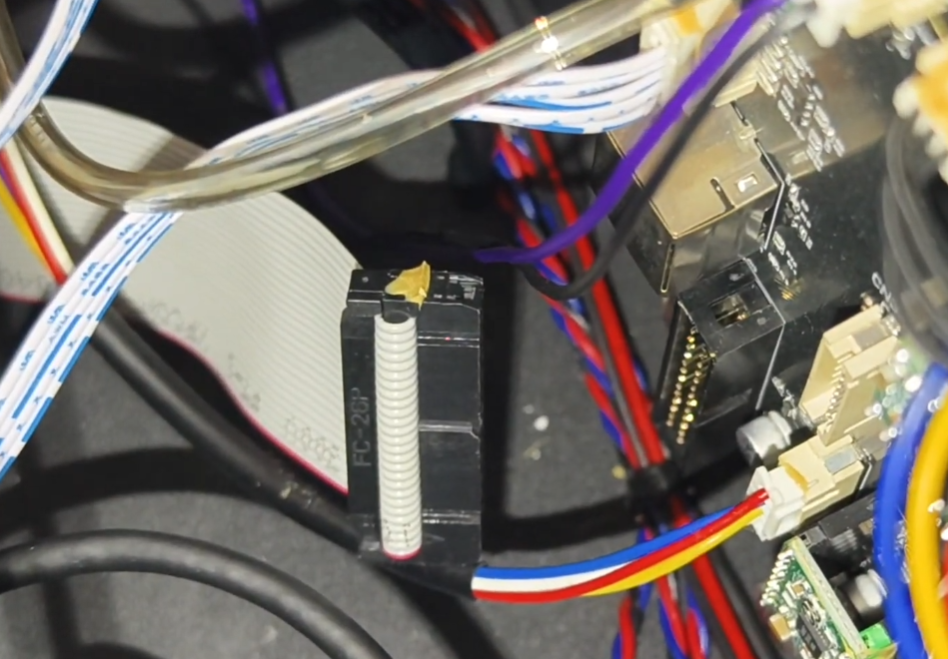

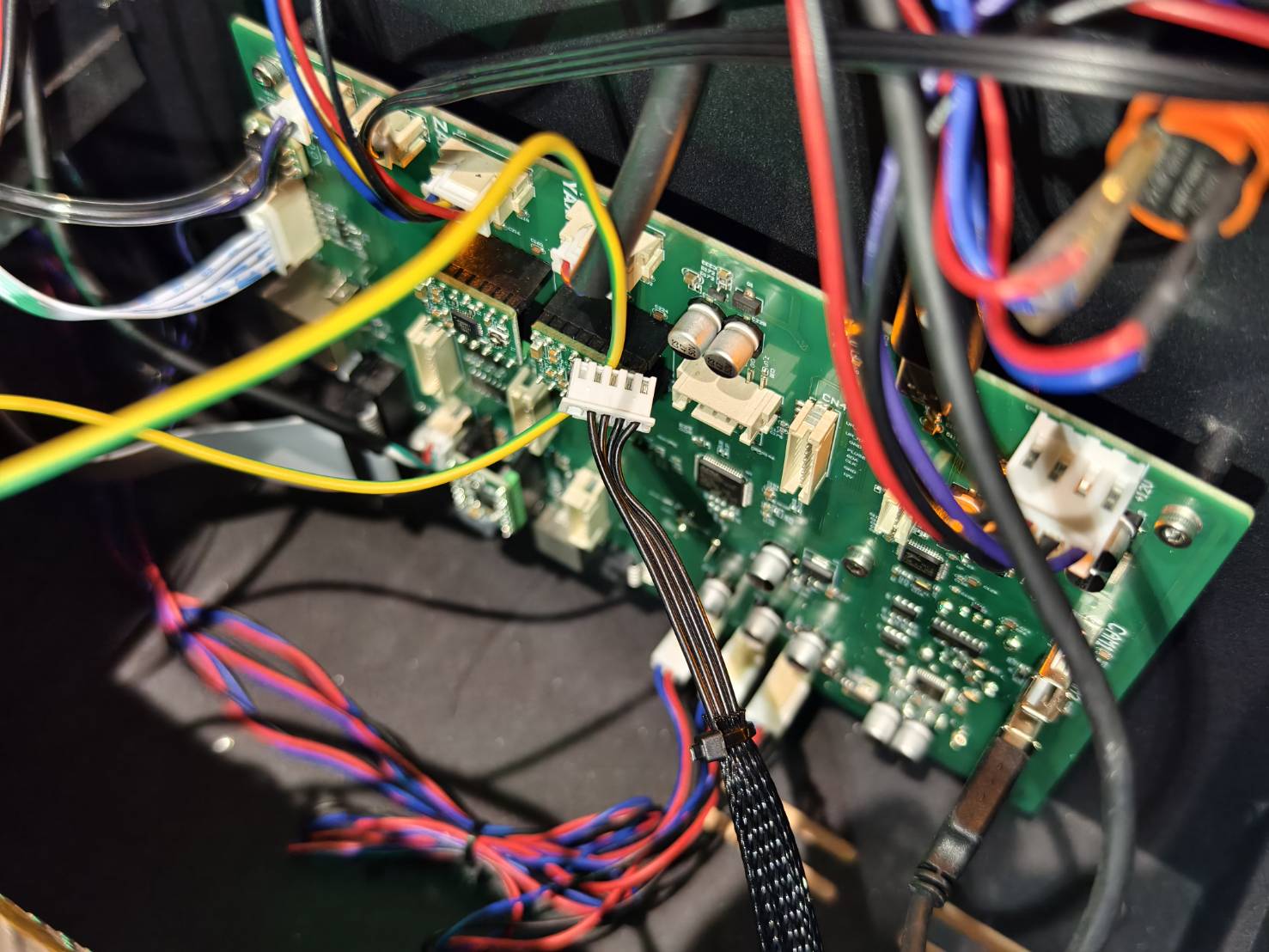

Desligue a máquina. Abra a tampa lateral para desconectar e reconectar o cabo flat cinza.
Ligue a máquina para testar se a plataforma pode subir e descer.
(Teste a função após desconectar e reconectar o cabo cinza.)
Determine o resultado do teste e a próxima ação a ser tomada.
|
|
Etapa C2.1
Desconecte o cabo flat cinza e teste se a plataforma pode subir e descer.
(Teste a função com o cabo cinza desconectado.)
Determine o resultado do teste e a próxima ação a ser tomada.
|
|
Etapa C3
- Reconecte o cabo flat cinza.

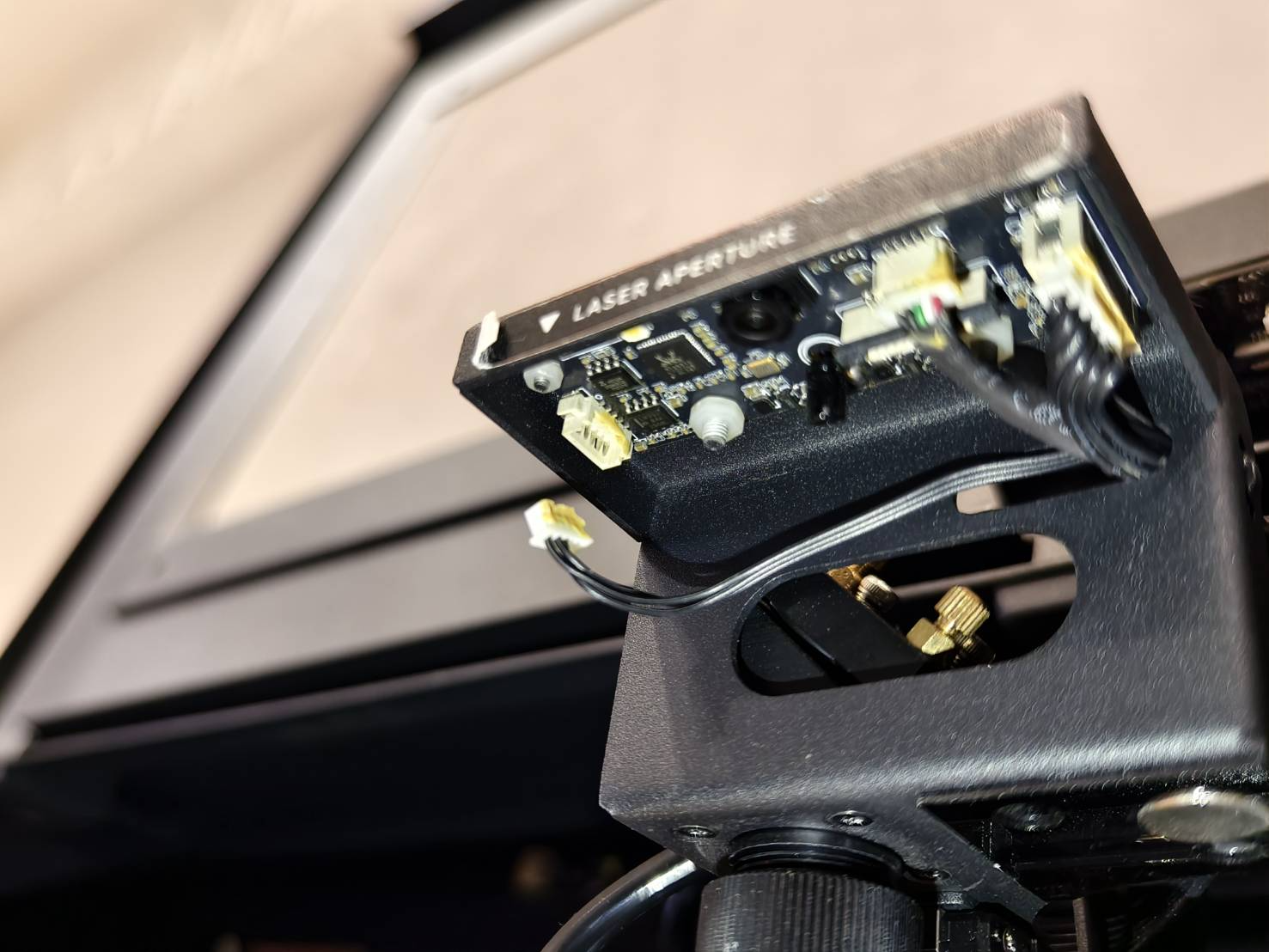

- Desconecte o cabo da placa no cabeçote do laser.
- Verifique se a plataforma pode ser movida para cima e para baixo.
Determine o resultado do teste e a próxima ação a ser tomada.
|
|
Etapa C4
- Reconecte o cabo no cabeçote do laser.

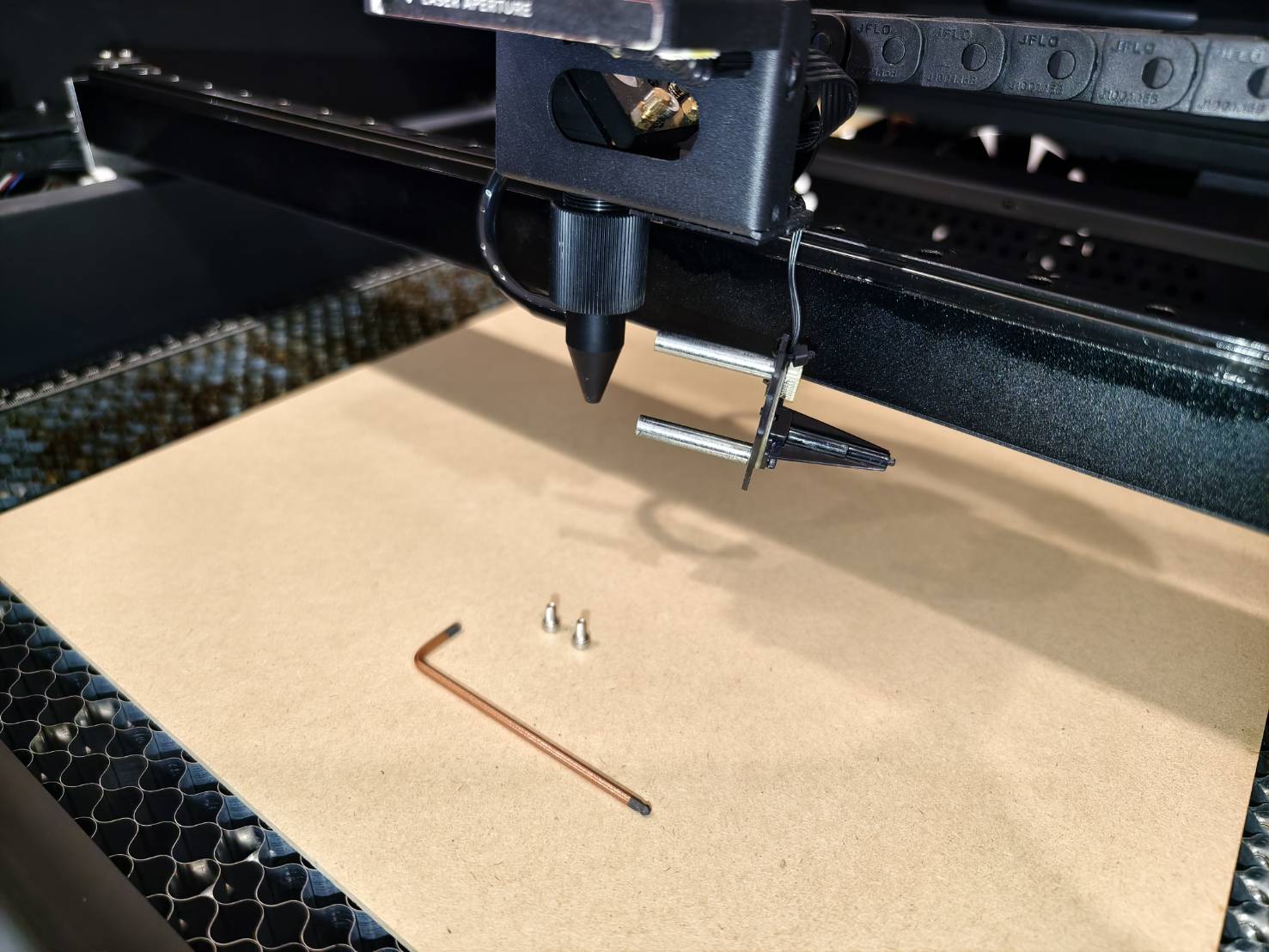

- Consulte o guia para obter instruções sobre como remover a sonda de foco automático e a tampa.
Leia apenas a Etapa 1, Etapa 2 e Etapa 6 (serão necessárias chaves Allen de 2,5mm e 2,0mm para executar esta etapa). [Beambox II - Auto-Focus Probe & Cable Replacement]

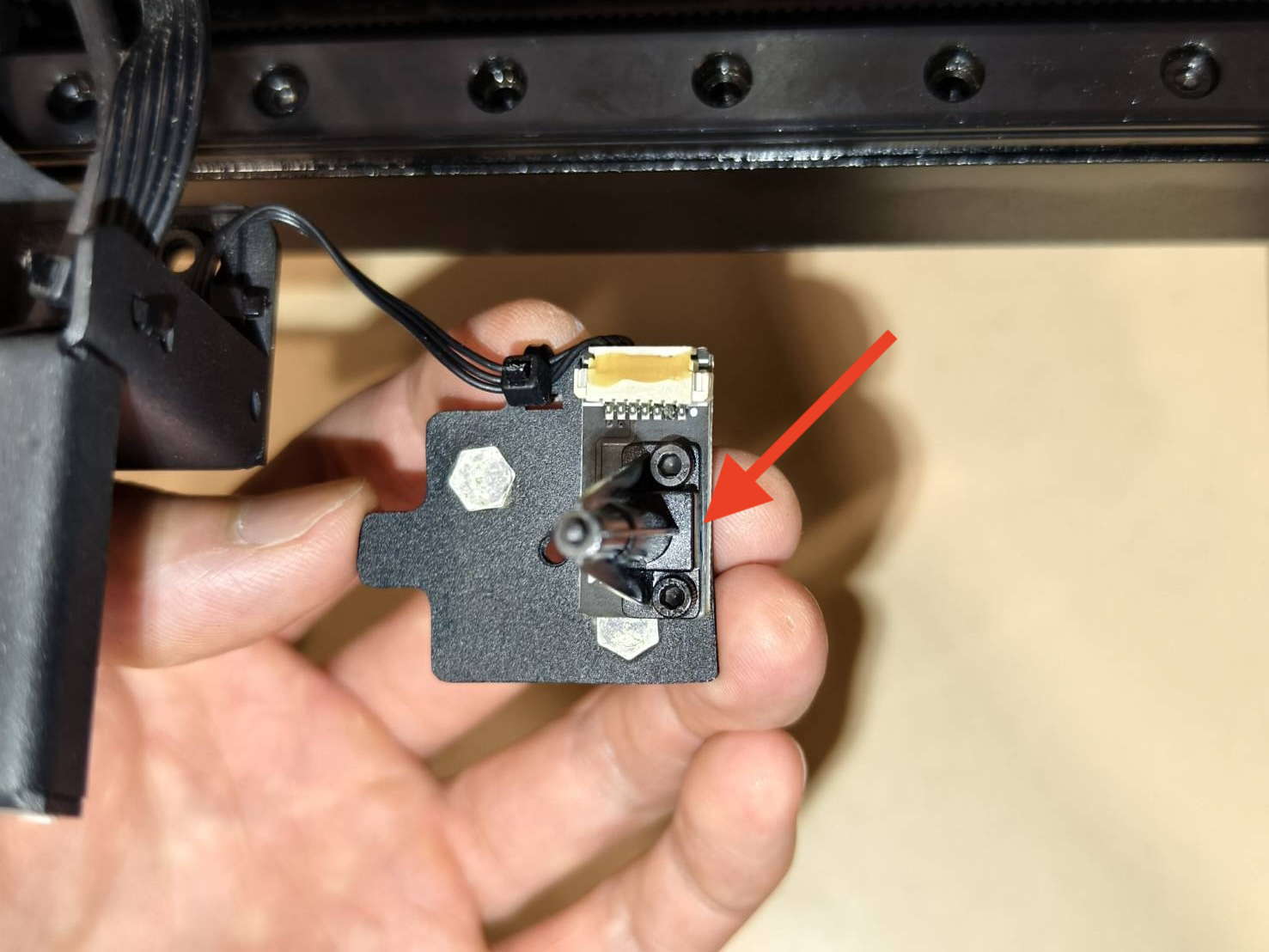

- Verifique se o interruptor da placa de foco automático pode ser pressionado suavemente, conforme mostrado no vídeo.
Determine o resultado do teste e a próxima ação a ser tomada.
|
|
Etapa C5
- Consulte o guia para obter instruções sobre como reinstalar a tampa e a sonda na placa de foco automático, garantindo que a sonda possa ser empurrada para cima. Leia apenas a Etapa 7 e a Etapa 8.
[Beambox II - Auto-Focus Probe & Cable Replacement]
- Posicione o conjunto de foco automático no local e verifique se a plataforma pode ser movimentada para cima e para baixo.
Determine o resultado do teste e a próxima ação a ser tomada.
|
|
Etapa C6
- Consulte o guia para obter instruções sobre como reinstalar o conjunto de foco automático.
Leia apenas a Etapa 11 e a Etapa 12.
[Beambox II - Auto-Focus Probe & Cable Replacement]
- Verifique se a plataforma pode ser movida para cima e para baixo.
Determine o resultado do teste e a próxima ação a ser tomada.
|
|
Etapa C7
Reconecte os seguintes cabos.

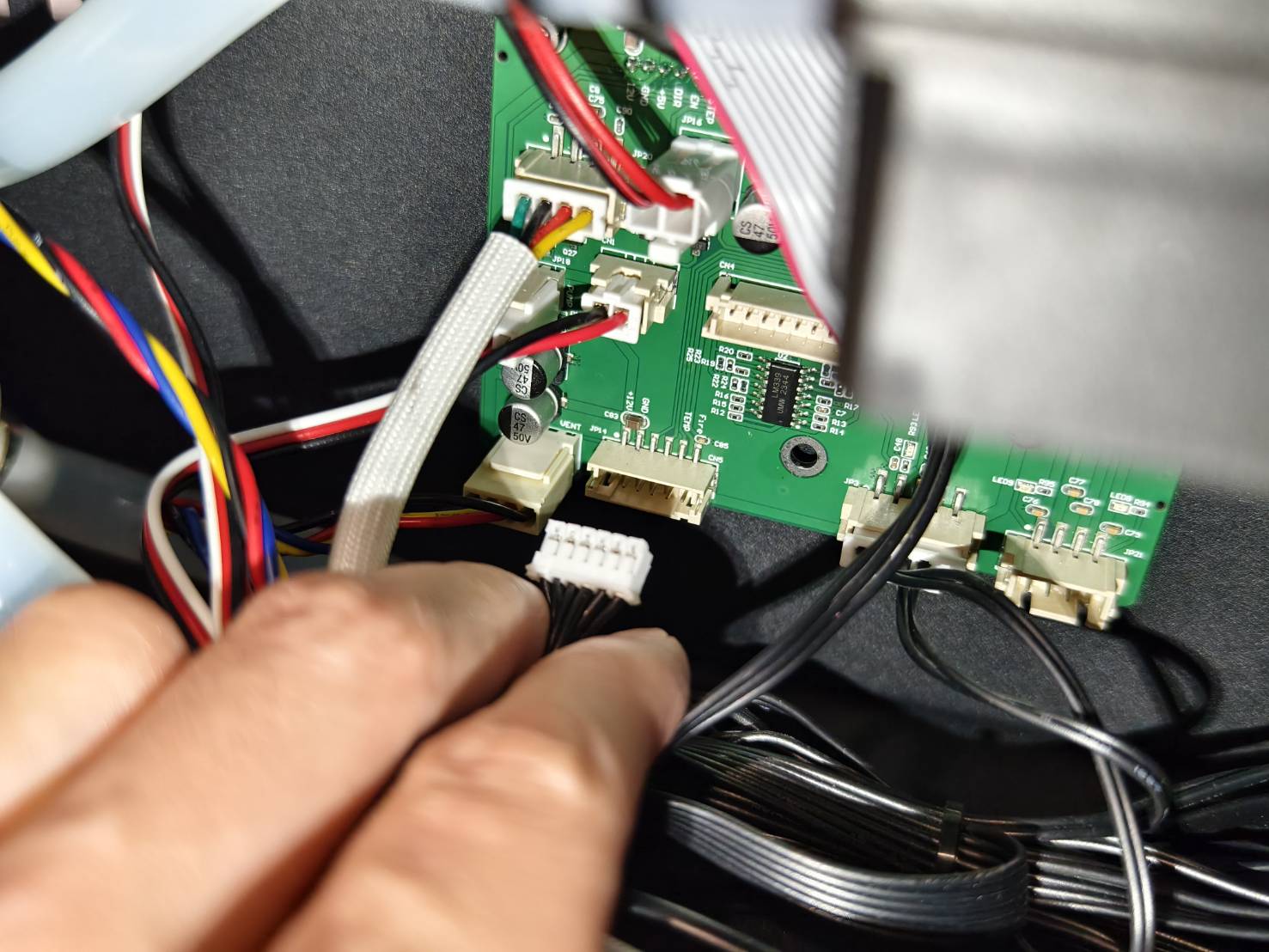

- O cabo de 6 pinos na placa do plotter. (A tampa traseira deve ser removida com uma chave Torx T8.) (Consulte o diagrama se sua placa PCB for diferente da mostrada na foto.)

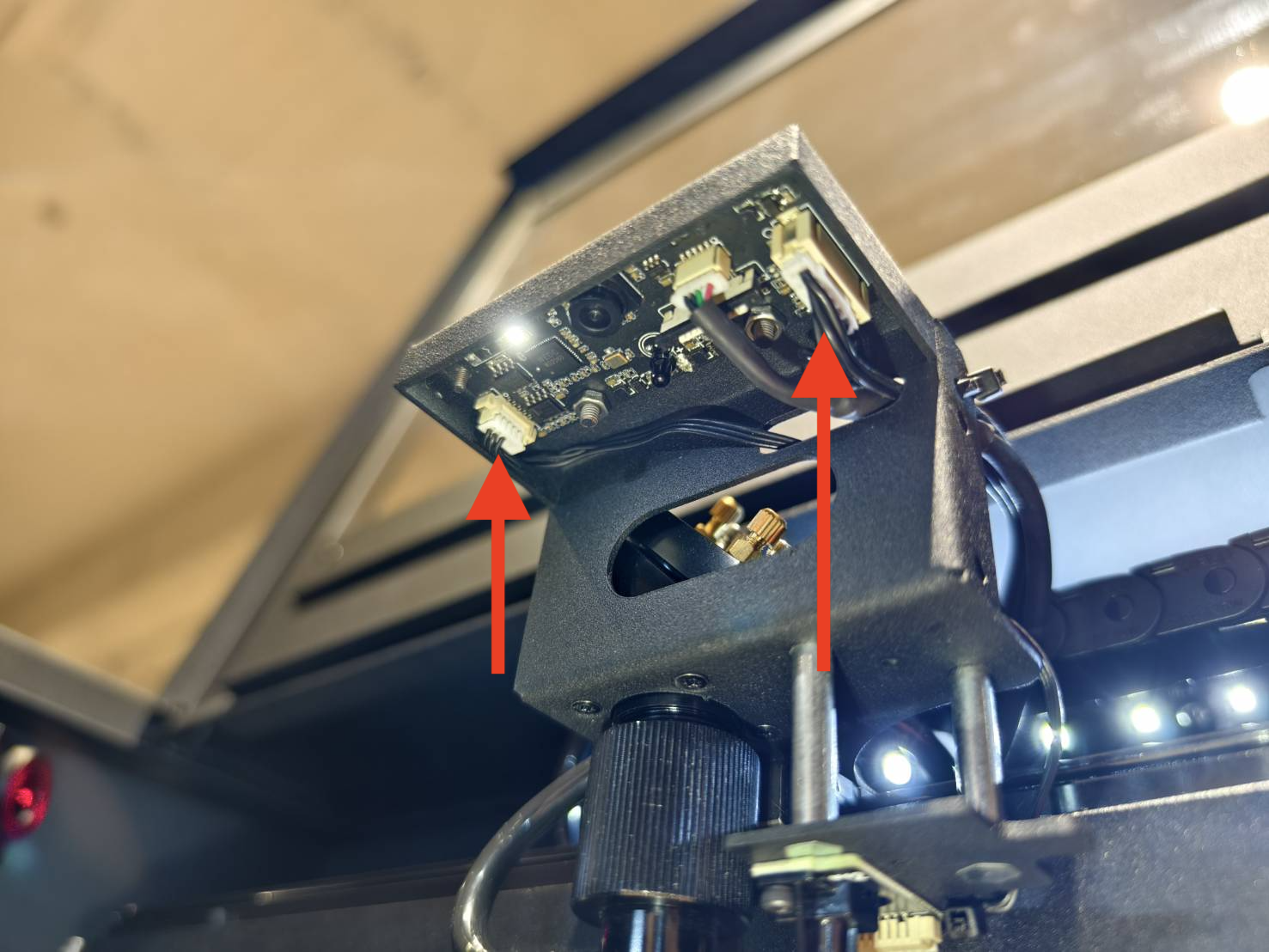

- Os cabos de 6 pinos e 3 pinos na placa do LED da câmera na cabeça do laser.
(Se for muito difícil desconectar, verifique se a conexão não está solta.)

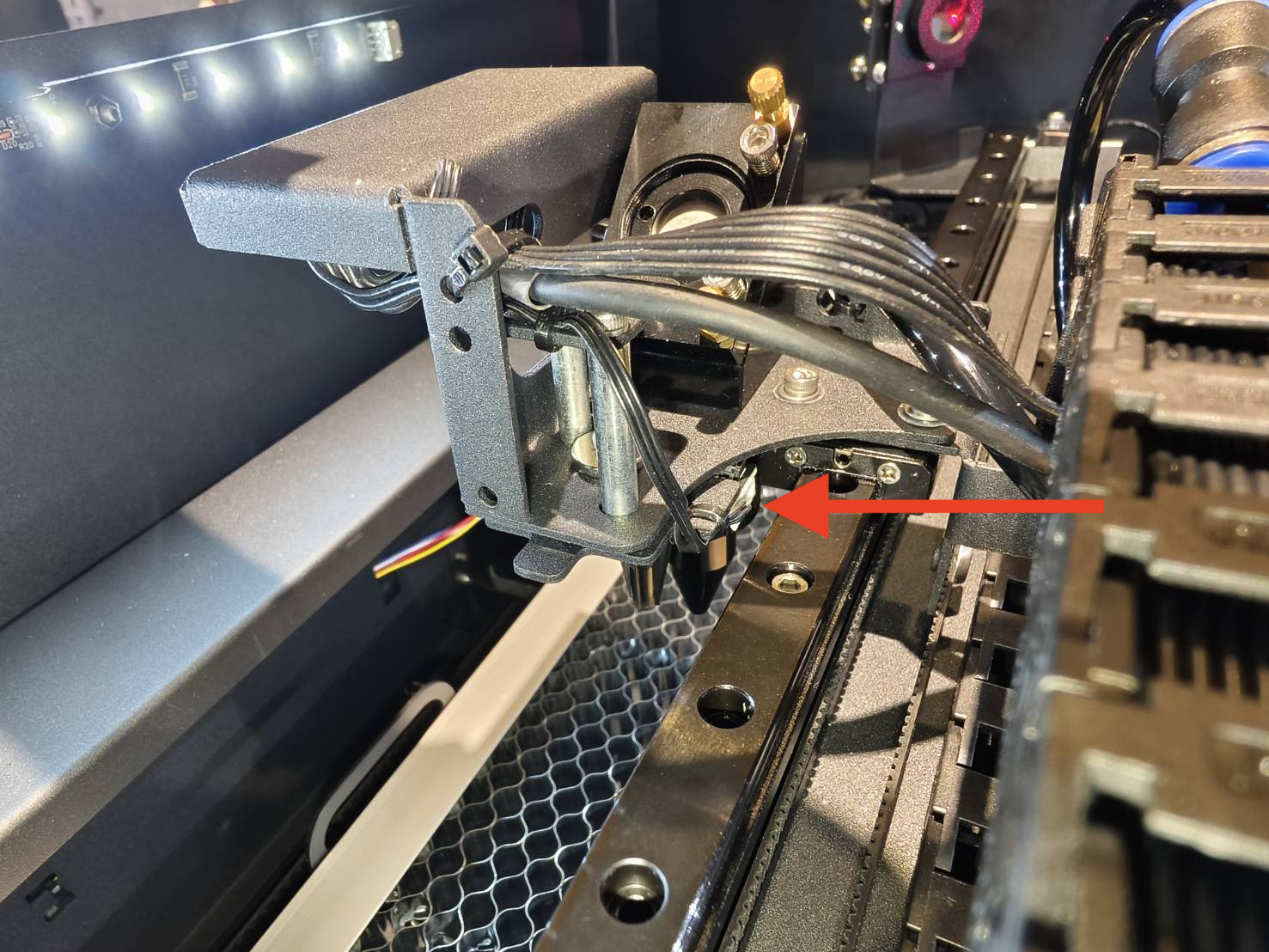

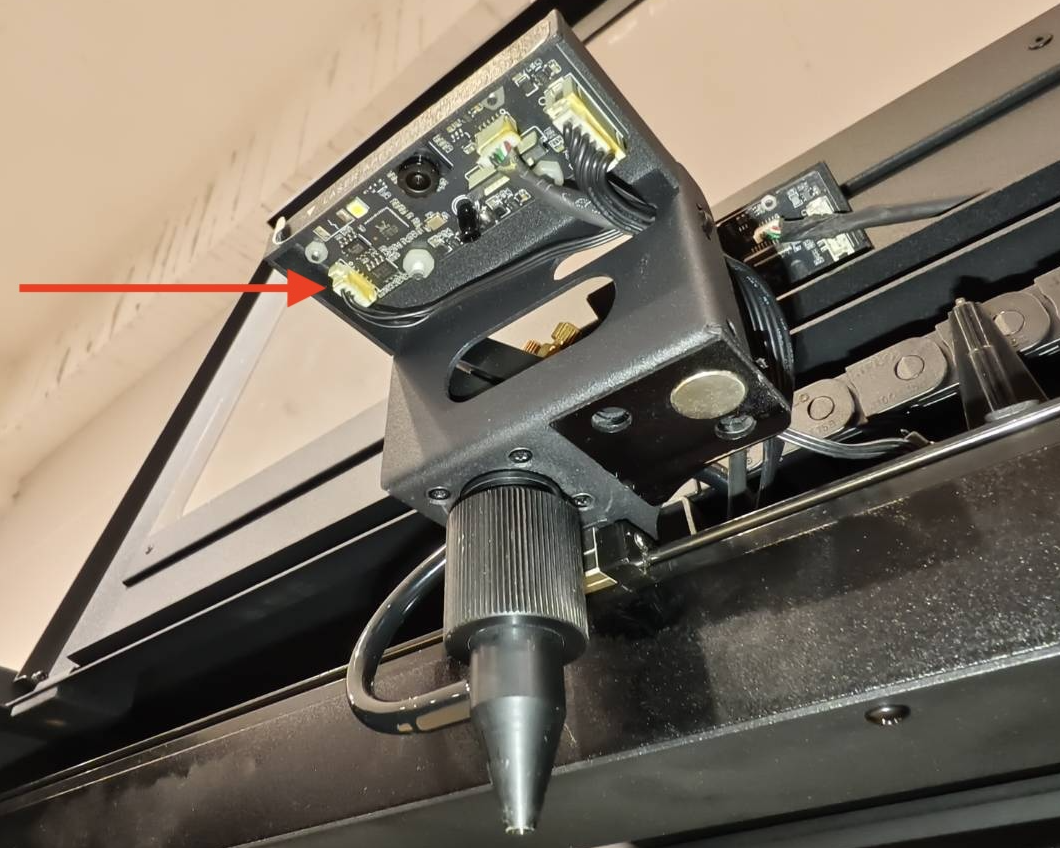

- O cabo de 3 pinos na parte traseira da cabeça do laser no módulo de foco automático.
(Se for muito difícil desconectar, verifique se a conexão não está solta.)
- Em seguida, verifique se a plataforma pode ser movimentada para cima e para baixo.
Determine o resultado do teste e a próxima ação a ser tomada.
|
|
Etapa C8
Coloque seu material na mesa e execute o autofoco.
Determine o resultado do teste e a próxima ação a ser tomada.
|
|
Entrar em contato com o Suporte ao Cliente
- Por favor, siga as instruções no link abaixo para relatar corretamente um problema ao seu revendedor local ou ao suporte da FLUX. [Entre em contato com o Serviço de Atendimento ao Cliente]
As informações coletadas, como fotos ou vídeos que mostram o problema da sua máquina neste artigo, serão necessárias para compartilhamento com o revendedor ou com o Suporte da FLUX.
