#913 Detecção de Fluxo de Ar Anormal

FLUX Support Team
  • Atualizado

Possíveis causas:

  1. O filtro da bomba de ar está sujo e precisa ser substituído.
  2. O sistema falha (Atualize o firmware novamente ou restaure as configurações de fábrica).
  3. A mangueira de ar está dobrada ou danificada.
  4. O tubo transparente de 3 vias (conexão em T) no sensor está dobrado ou danificado.
  5. A placa-mãe está com mau funcionamento.
  6. A bomba de ar está muito fraca.
  7. A bomba de ar está muito forte. (Menos provável)



Passo 1

Substitua o filtro da bomba de ar na lateral da máquina e execute um teste de fluxo de ar.IMG20250508171210.jpg





Determine o resultado do teste e a próxima ação a ser tomada.

  • O valor está dentro da faixa normal >> Passo 3.1
  • O valor NÃO está dentro da faixa normal >> Passo 2



Passo 2

Verifique se há saída de ar pelo bico do laser.

  • Entre no modo de Manutenção no painel e ative a bomba de ar.
  • Use sua mão ou um pedaço de papel para verificar se há saída de ar pelo bico do laser.

Determine o resultado do teste e a próxima ação a ser tomada.

  • Sim, há saída de ar >> Passo 3



Passo 2.1

Abra a tampa lateral para verificar ou reconectar os dois pinos do cabo da bomba de ar e a mangueira de ar conectada à parte superior da bomba. O objetivo é garantir que não haja cabos e mangueiras de ar danificados, soltos ou dobrados.

  • Abra a tampa lateral para visualizar o interior da máquina.

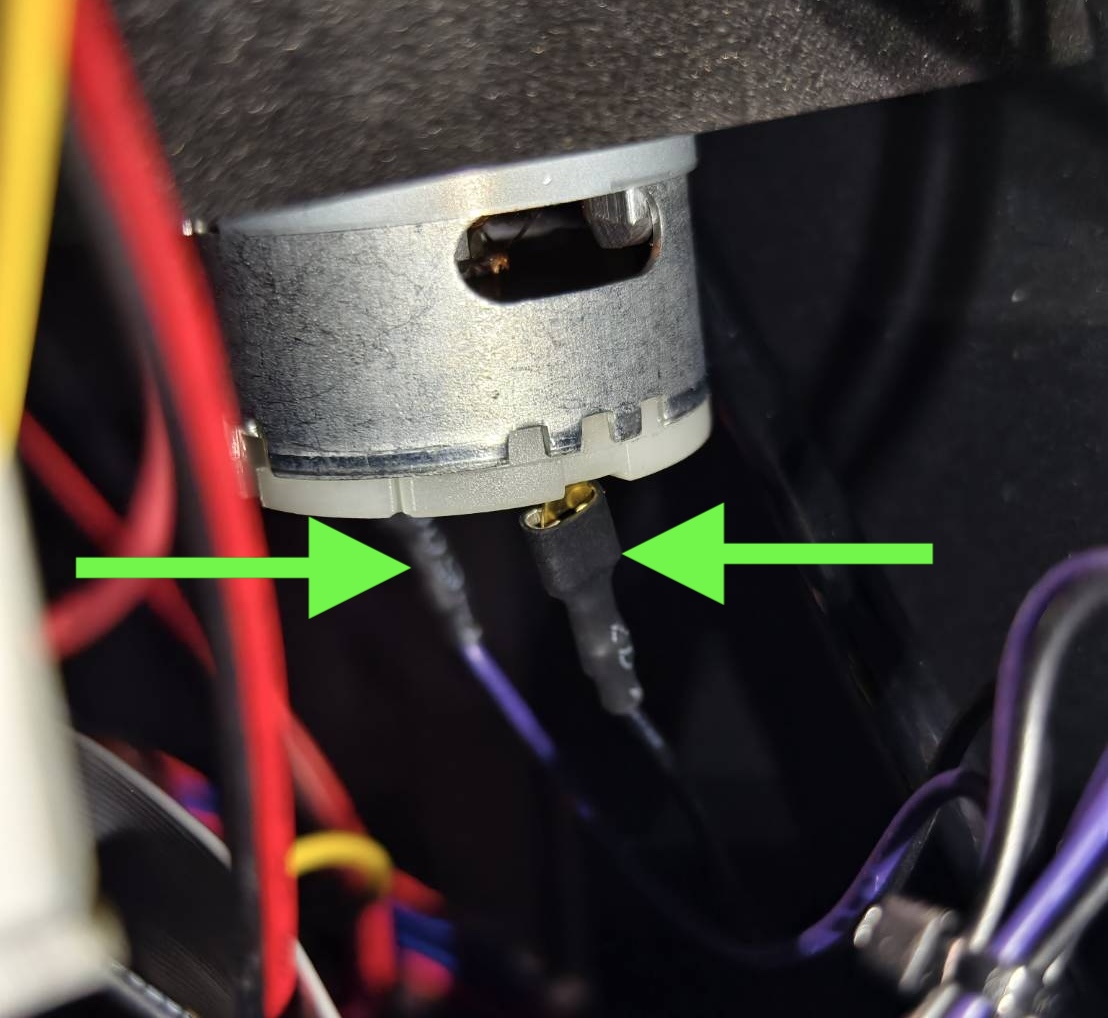

  • Verifique ou reconecte os dois pinos do cabo da bomba de ar. (Máquina desligada)

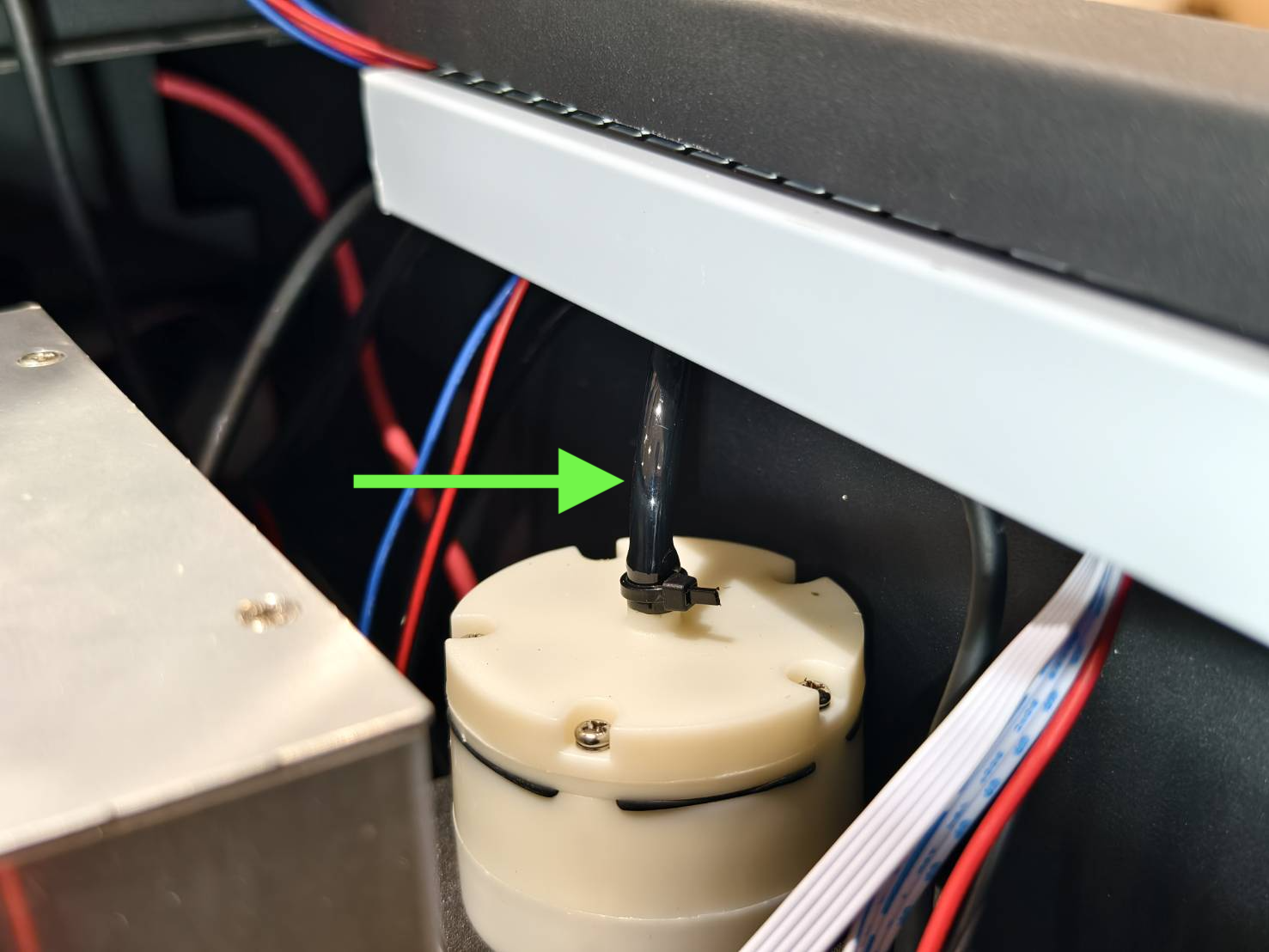

  • Verifique a mangueira de ar na bomba de ar.

  • Verifique a mangueira de ar no bico do laser.

    Mangueira de ar dobrada no bico Mangueira de ar dobrada na corrente


  • Ligue a máquina e ative a bomba de ar para testar se o ar está saindo do bico do laser.


Determine o resultado do teste e a próxima ação a ser tomada.

  • Sim, há saída de ar >> Passo 3



Passo 2.2

Restaure as configurações de fábrica da máquina e verifique se há ar saindo do bico do laser.

(Página principal > Máquina > Próxima página > Restaurar configurações de fábrica > Sim)



Determine o resultado do teste e a próxima ação a ser tomada.

  • Sim, há saída de ar >> Passo 3



Passo 2.3

Atualize o firmware para a versão mais recente e verifique se o ar sai do bico do laser.
Beambox II - Guia de atualização de firmware



Determine o resultado do teste e a próxima ação a ser tomada.

  • Não, não há ar saindo >> Entre em contato com o suporte técnico
    • Possível causa:
      1. A bomba de ar está com defeito e precisa ser substituída
      2. A placa-mãe está com defeito e precisa ser substituída



Passo 2.4

Ative o valor do fluxo de ar no painel e mova o cabeçote do laser pela área de trabalho para verificar se o valor muda durante o movimento.

Como ativar o Teste de Velocidade do Fluxo de Ar.



Demonstração:



Determine o resultado do teste e a próxima ação a ser tomada.

  • O valor está sempre dentro da faixa normal >> Passo 2.5
  • O valor é sempre menor que o valor mínimo >> Passo 4
  • O valor é sempre maior que o intervalo máximo >> Passo 5
  • O valor varia entre o normal e o valor máximo >> Passo 5



Passo 2.5

Execute uma tarefa e verifique se o erro aparece.

Screenshot 2024-05-31 at 3.16.46 PM.png



Determine o resultado do teste e a próxima ação a ser tomada.

  • Não, o erro não aparece >> Problema resolvido
    • Possível causa:
      1. O sistema falhou
  • Sim, o erro ainda aparece >> Entre em contato com o suporte técnico
    • Possível causa:
      • O sistema está corrompido e é necessário refazer o flash da placa RK.
      • A placa-mãe está com defeito e precisa ser substituída



Passo 3

Ative o valor do fluxo de ar no painel e mova o cabeçote do laser pela área de trabalho para verificar se o valor muda durante o movimento.

Como ativar o Teste de Velocidade do Fluxo de Ar.



Demonstração:



Determine o resultado do teste e a próxima ação a ser tomada.

  • O valor está sempre dentro da faixa normal >> Passo 3.1
  • O valor é sempre menor que o valor mínimo >> Passo 4
  • O valor é sempre maior que o intervalo máximo >> Passo 5
  • O valor varia entre o normal e o valor máximo >> Passo 5



Passo 3.1

Execute uma tarefa e verifique se o erro aparece.

Screenshot 2024-05-31 at 3.16.46 PM.png



Determine o resultado do teste e a próxima ação a ser tomada.

  • Não, o erro não aparece >> A máquina não apresenta problemas



Passo 3.2

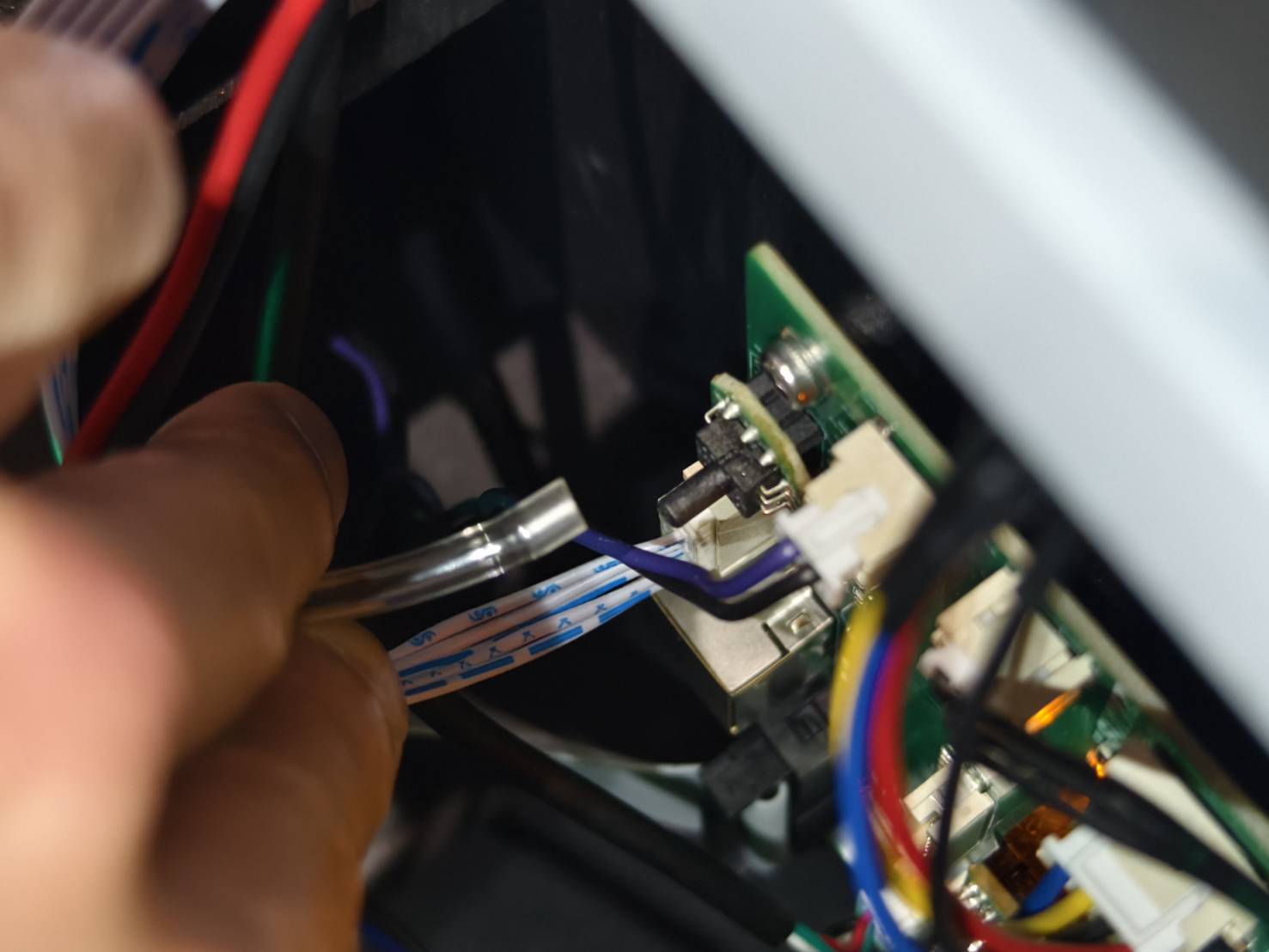

Reconecte o tubo transparente de 3 vias (junção em T). Execute uma tarefa e verifique se o erro aparece.

  • Abra a tampa lateral para visualizar o interior da máquina.



  • Reconecte o tubo transparente de 3 vias (junção em T).



  • Execute uma tarefa e verifique se o erro aparece.

    Screenshot 2024-05-31 at 3.16.46 PM.png



Determine o resultado do teste e a próxima ação a ser tomada.

  • Não, o erro não aparece >> Problema resolvido
    • Possível causa:
      1. A conexão do tubo transparente de 3 vias (junção em T) estava inadequada



Passo 3.3

Restaure as configurações de fábrica da máquina e execute uma tarefa para verificar se o erro aparece.

(Página principal > Máquina > Próxima página > Restaurar configurações de fábrica > Sim)



Determine o resultado do teste e a próxima ação a ser tomada.

  • Não, o erro não aparece >> Problema resolvido
    • Possível causa:
      1. O sistema falhou
  • Sim, o erro ainda aparece >> Entre em contato com o suporte técnico
    • Possível causa:
      1. O sistema está corrompido e é necessário refazer o flash da placa RK.
      2. A placa principal está defeituosa e precisa ser substituída.



Passo 4

Reconecte o tubo transparente de 3 vias (junção em T) e verifique o valor do fluxo de ar.

  • Abra a tampa lateral para visualizar o interior da máquina.



  • Reconecte o tubo transparente de 3 vias (junção em T).



  • Ative o Teste de Velocidade do Fluxo de Ar e mova a cabeça do laser para verificar o valor.



Determine o resultado do teste e a próxima ação a ser tomada.

  • O valor está sempre dentro da faixa normal >> Passo 4.3
  • O valor é sempre menor que o valor mínimo >> Passo 4.1
  • O valor é sempre maior que o intervalo máximo >> Passo 5
  • O valor varia entre o normal e o valor máximo >> Passo 5



Passo 4.1

Verifique se há vazamentos ou danos na mangueira de ar e no tubo transparente de 3 vias.

  • Verifique a mangueira de ar no bico do laser.

    Mangueira de ar dobrada no bico Mangueira de ar dobrada na corrente
  • Verifique a mangueira de ar na bomba de ar.

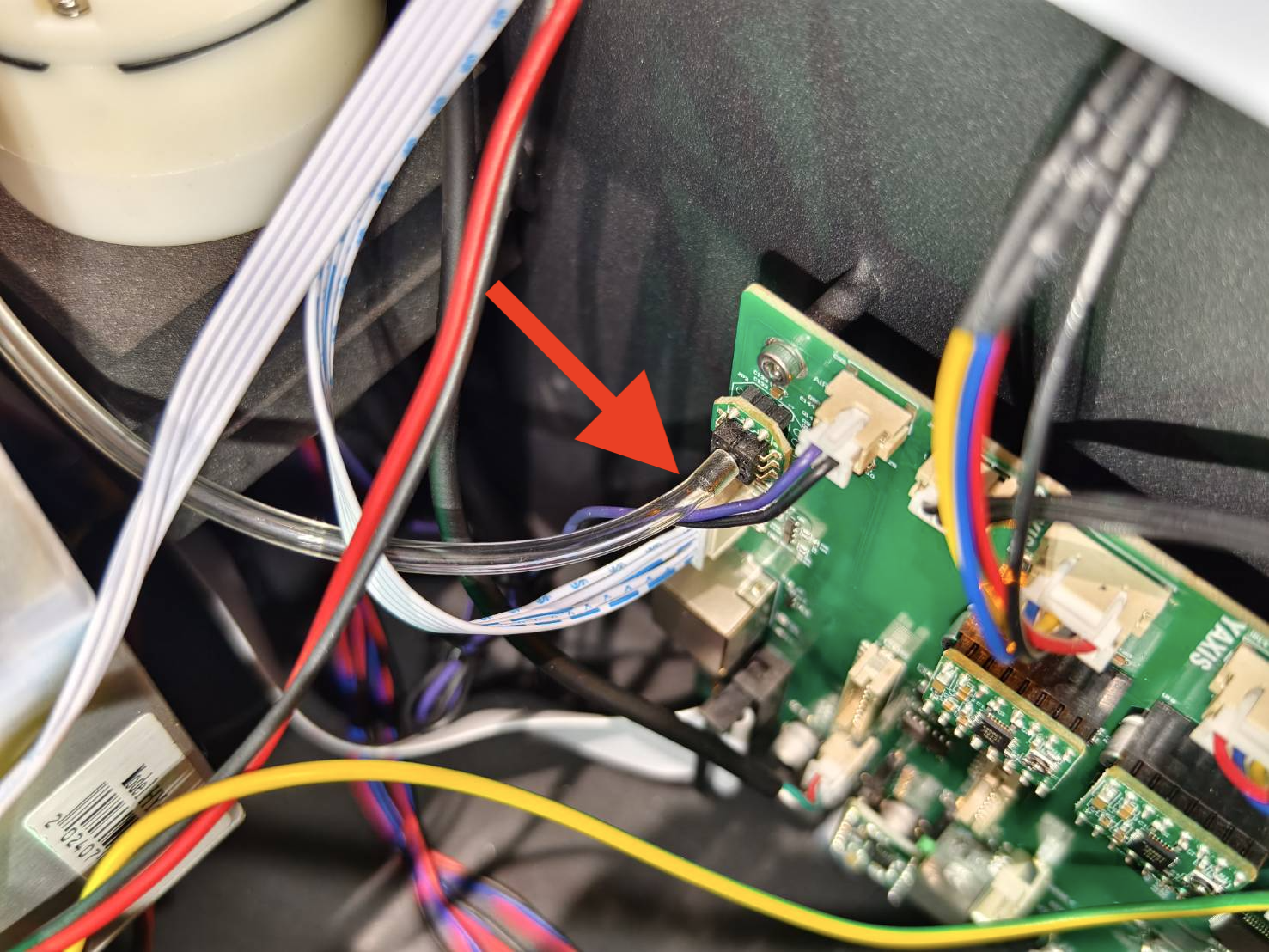

  • Verifique o tubo transparente de 3 vias.
  • Verifique se há vazamento de ar no conector da mangueira de ar. Reconecte-o se necessário.

  • Verifique o percurso da mangueira de ar.

    Visão geral da disposição da mangueira de ar

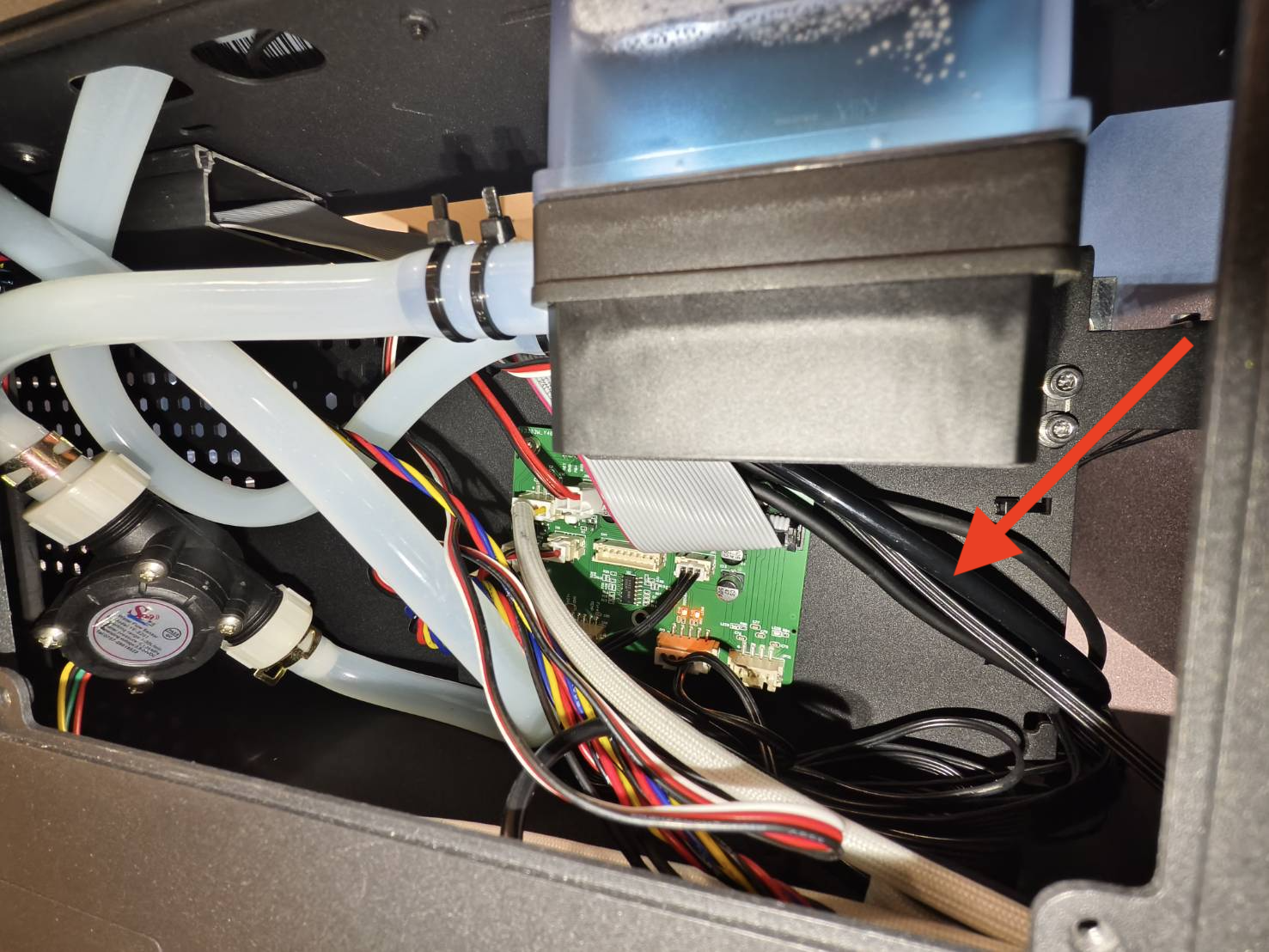

    Na parte traseira da máquina, é possível verificar uma seção da mangueira de ar

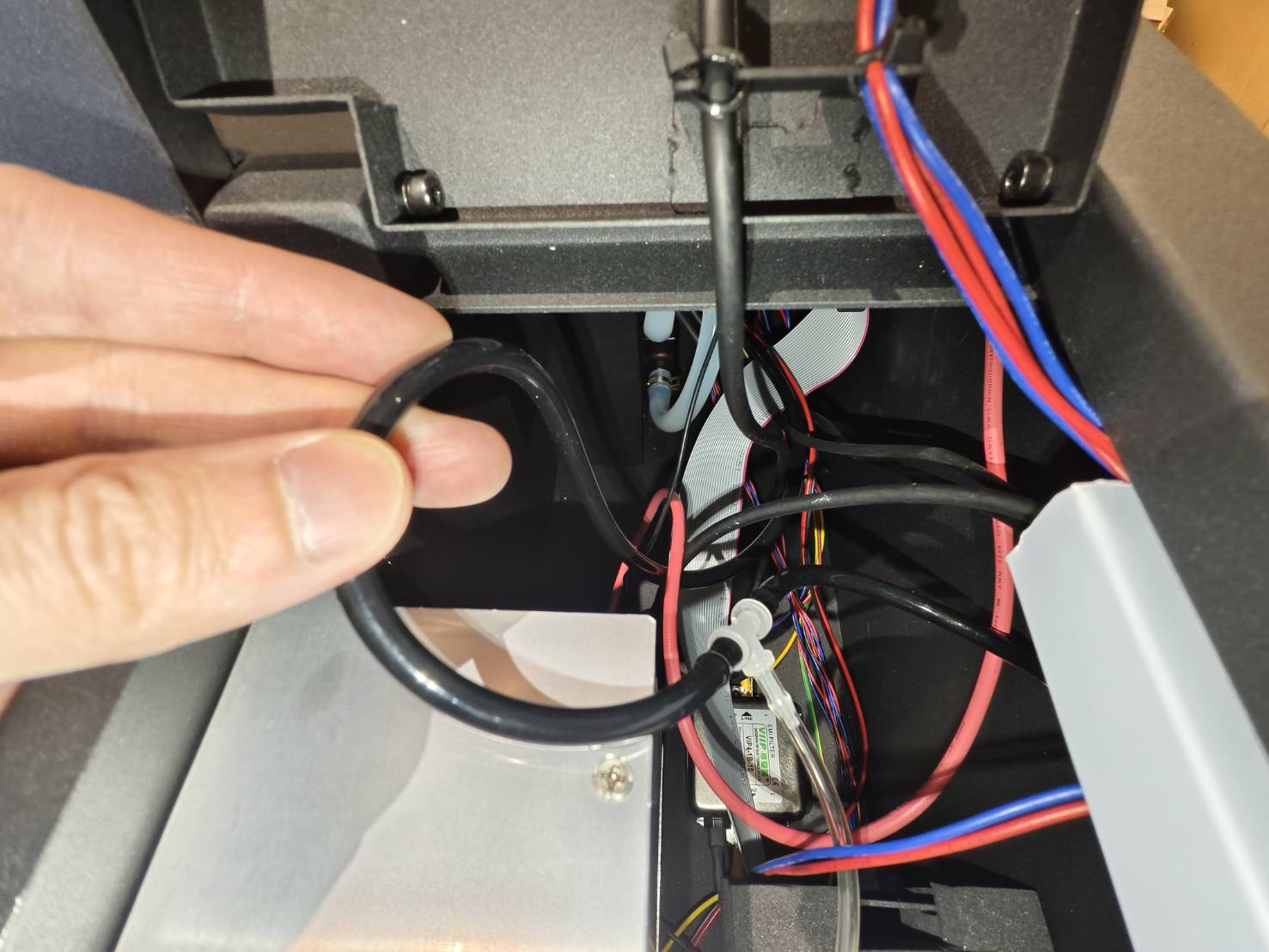

    No lado da bomba de ar, é possível verificar uma seção da mangueira de ar



Determine o resultado do teste e a próxima ação a ser tomada.

  • A mangueira de ar e o tubo transparente de 3 vias estão em boas condições >> Passo 4.2
  • A mangueira de ar ou o tubo transparente de 3 vias está danificado >> Entre em contato com o suporte técnico
    • Possível causa:
      1. A mangueira de ar está defeituosa e precisa ser substituída
      2. O tubo transparente de 3 vias está defeituoso e precisa ser substituído



Passo 4.2

Restaure as configurações de fábrica da máquina e verifique se o valor do fluxo de ar se normaliza.

(Página principal > Máquina > Próxima página > Restaurar configurações de fábrica > Sim)



Determine o resultado do teste e a próxima ação a ser tomada.

  • O valor está sempre dentro da faixa normal >> Passo 4.3
  • O valor é sempre menor que o valor mínimo >> Entre em contato com o suporte técnico
    • Possível causa:
      1. A bomba de ar está com defeito e precisa ser substituída
      2. A placa-mãe está com defeito e precisa ser substituída
      3. O tubo transparente de 3 vias está defeituoso e precisa ser substituído
  • O valor é sempre maior que o intervalo máximo >> Passo 5
  • O valor varia entre o normal e o valor máximo >> Passo 5



Passo 4.3

Execute uma tarefa e verifique se o erro aparece.

Screenshot 2024-05-31 at 3.16.46 PM.png



Determine o resultado do teste e a próxima ação a ser tomada.

  • Não, o erro não aparece >> Problema resolvido
    • Possível causa:
      1. Falha no sistema
      2. A conexão do tubo transparente de 3 vias (junção em T) estava inadequada
  • Sim, o erro ainda aparece >> Entre em contato com o suporte técnico
    • Possível causa:
      1. A placa-mãe está com defeito e precisa ser substituída
      2. O sistema está corrompido e é necessário refazer o flash da placa RK.



Passo 5

Abra a tampa lateral e verifique se a mangueira de ar preta está dobrada em algum ponto.

  • Abra a tampa lateral para visualizar o interior da máquina.



  • Verifique a mangueira de ar na bomba de ar.


  • Verifique o tubo transparente de 3 vias.


  • Verifique se há vazamento de ar no conector da mangueira de ar. Reconecte-o se necessário.
  • Verifique o percurso da mangueira de ar.

    Visão geral da disposição da mangueira de ar

    Na parte traseira da máquina, é possível verificar uma seção da mangueira de ar

    No lado da bomba de ar, é possível verificar uma seção da mangueira de ar.

Determine o resultado do teste e a próxima ação a ser tomada.

  • A mangueira de ar não está dobrada >> Passo 6
  • A mangueira de ar está dobrada >> Passo 5.1



Passo 5.1

Tente endireitar a seção dobrada da mangueira de ar e teste o valor do fluxo de ar.
Não corte. O objetivo aqui é apenas aplicar força para endireitar a mangueira.



Determine o resultado do teste e a próxima ação a ser tomada.

  • O valor está sempre dentro da faixa normal >> Passo 5.2
  • O valor é sempre menor que o valor mínimo >> Passo 4



Passo 5.2

Execute uma tarefa e verifique se o erro aparece.

Screenshot 2024-05-31 at 3.16.46 PM.png



Determine o resultado do teste e a próxima ação a ser tomada.

  • Não, o erro não aparece >> Problema resolvido
    • Possível causa:
      1. A mangueira de ar estava dobrada, mas pode ser endireitada e reparada



Passo 5.3

Restaure as configurações de fábrica da máquina e verifique se o erro aparece.

(Página principal > Máquina > Próxima página > Restaurar configurações de fábrica > Sim)



Determine o resultado do teste e a próxima ação a ser tomada.

  • Não, o erro não aparece >> Problema resolvido
    • Possível causa:
      1. O sistema falhou



Passo 6

Restaure as configurações de fábrica da máquina e verifique o valor do fluxo de ar.

(Página principal > Máquina > Próxima página > Restaurar configurações de fábrica > Sim)



Determine o resultado do teste e a próxima ação a ser tomada.

  • O valor está sempre dentro da faixa normal >> Passo 4.3
  • O valor é sempre menor que o valor mínimo >> Passo 4
  • O valor é sempre maior que o intervalo máximo >> Etapa 6.1
  • O valor varia entre o normal e o valor máximo >> Etapa 6.1



Etapa 6.1

Desconecte o tubo transparente de 3 vias da placa-mãe e verifique se o valor diminui.




Determine o resultado do teste e a próxima ação a ser tomada.

  • O valor diminui e permanece abaixo da faixa normal >> Entre em contato com o suporte técnico
    • A bomba de ar está com defeito e precisa ser substituída
    • A mangueira de ar está dobrada em algum lugar e não está visível
    • A placa-mãe está com defeito e precisa ser substituída (Menos provável)
    • O tubo transparente de 3 vias está com defeito e precisa ser substituído (Menos provável)



Entre em contato com o suporte técnico

As informações coletadas, como fotos ou vídeos que demonstram o problema da sua máquina descrito neste artigo, serão necessárias para compartilhar com o revendedor ou com o Suporte da FLUX.
