Beambox II - Substituição da Placa RK

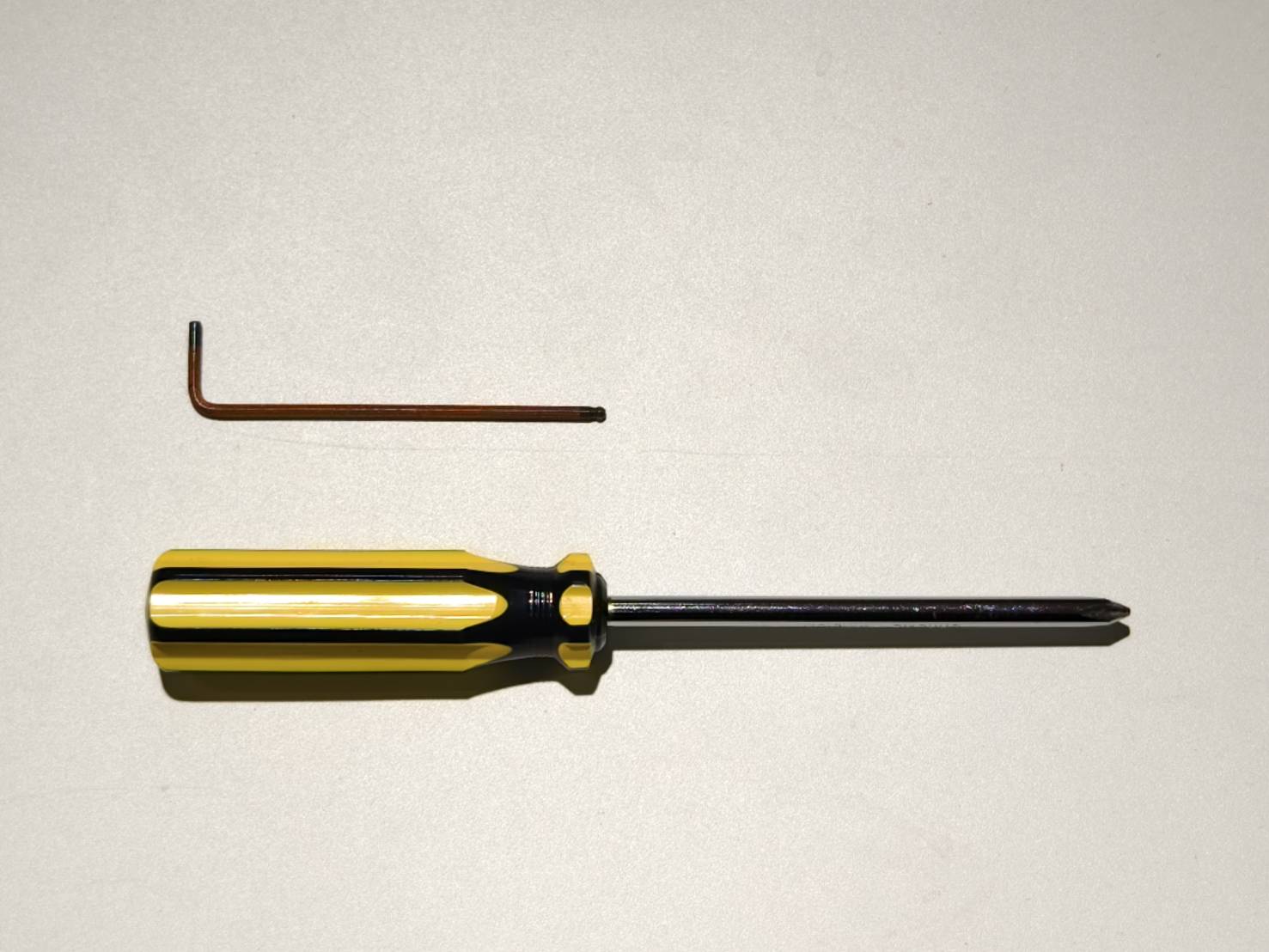

Ferramentas

Passo 1

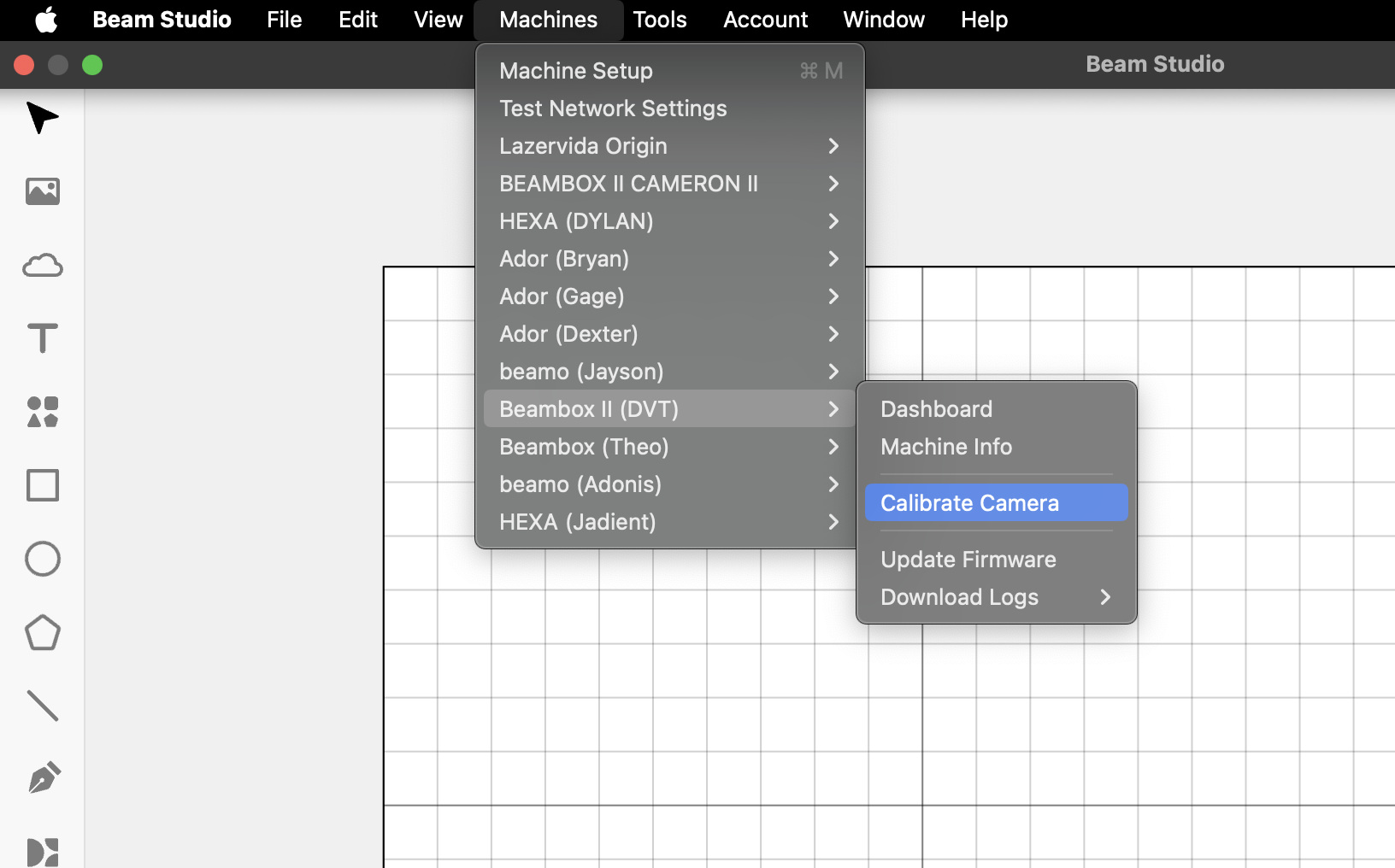

Faça o download dos dados de calibração da câmera usando o Beam Studio.

⚠︎ Se sua máquina não iniciar normalmente ou não se conectar ao computador, por favor entre em contato com o suporte técnico para obter os dados.

1. Atualize o Beam Studio para a versão 2.4.5 ou superior.
2. Selecione "Máquina → Nome da Máquina → Dados de Calibração da Câmera → Baixar Dados."

O arquivo baixado estará no formato .zip e será nomeado com o nome da sua máquina.
Por exemplo, Beambox II (Timothy).zip.

Passo 2

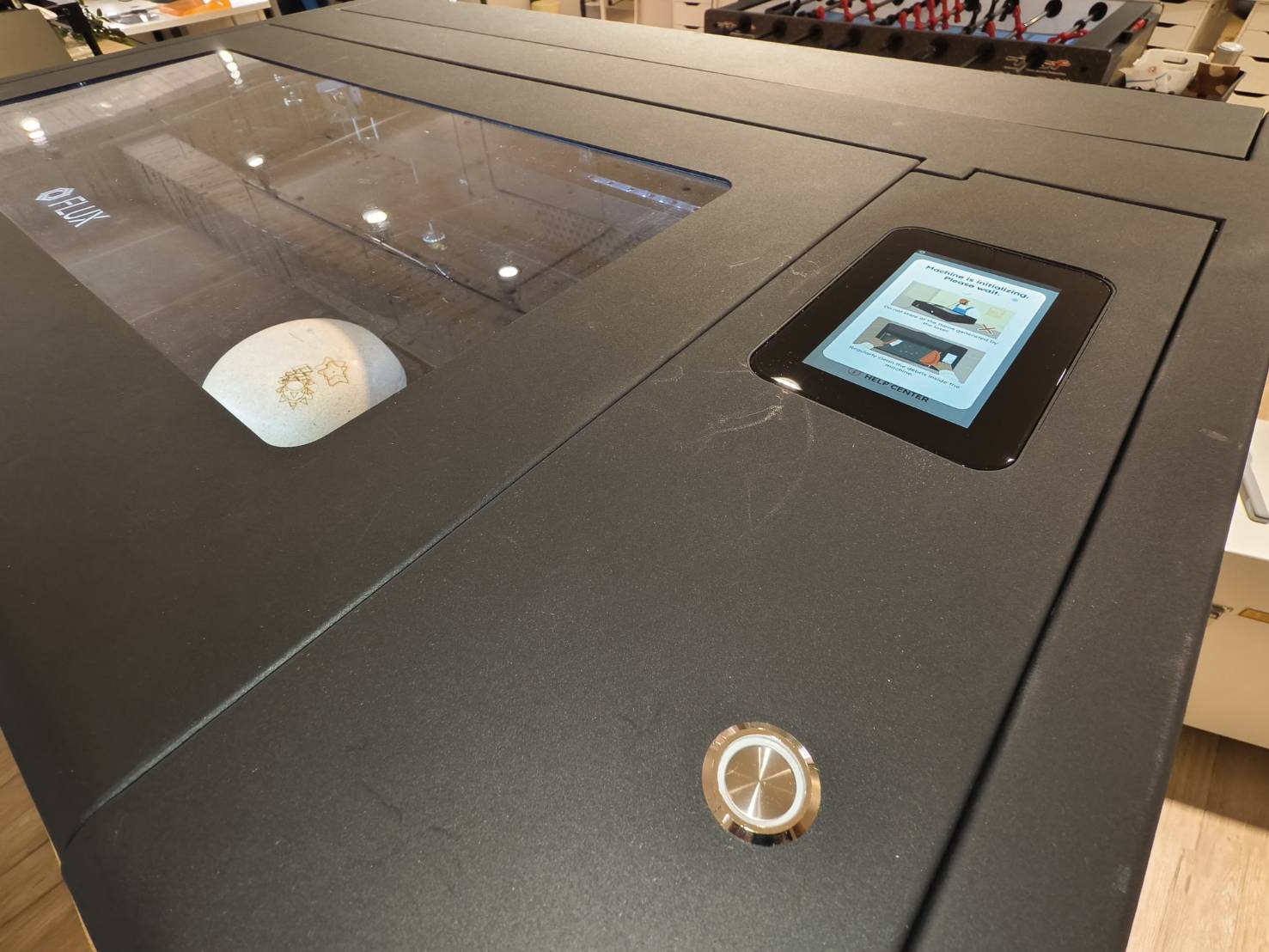

Desligue a máquina e desconecte o cabo de alimentação.

Passo 3

Abra a tampa lateral para visualizar o interior da máquina.

• Utilize uma chave Phillips para abrir a tampa.



Passo 4

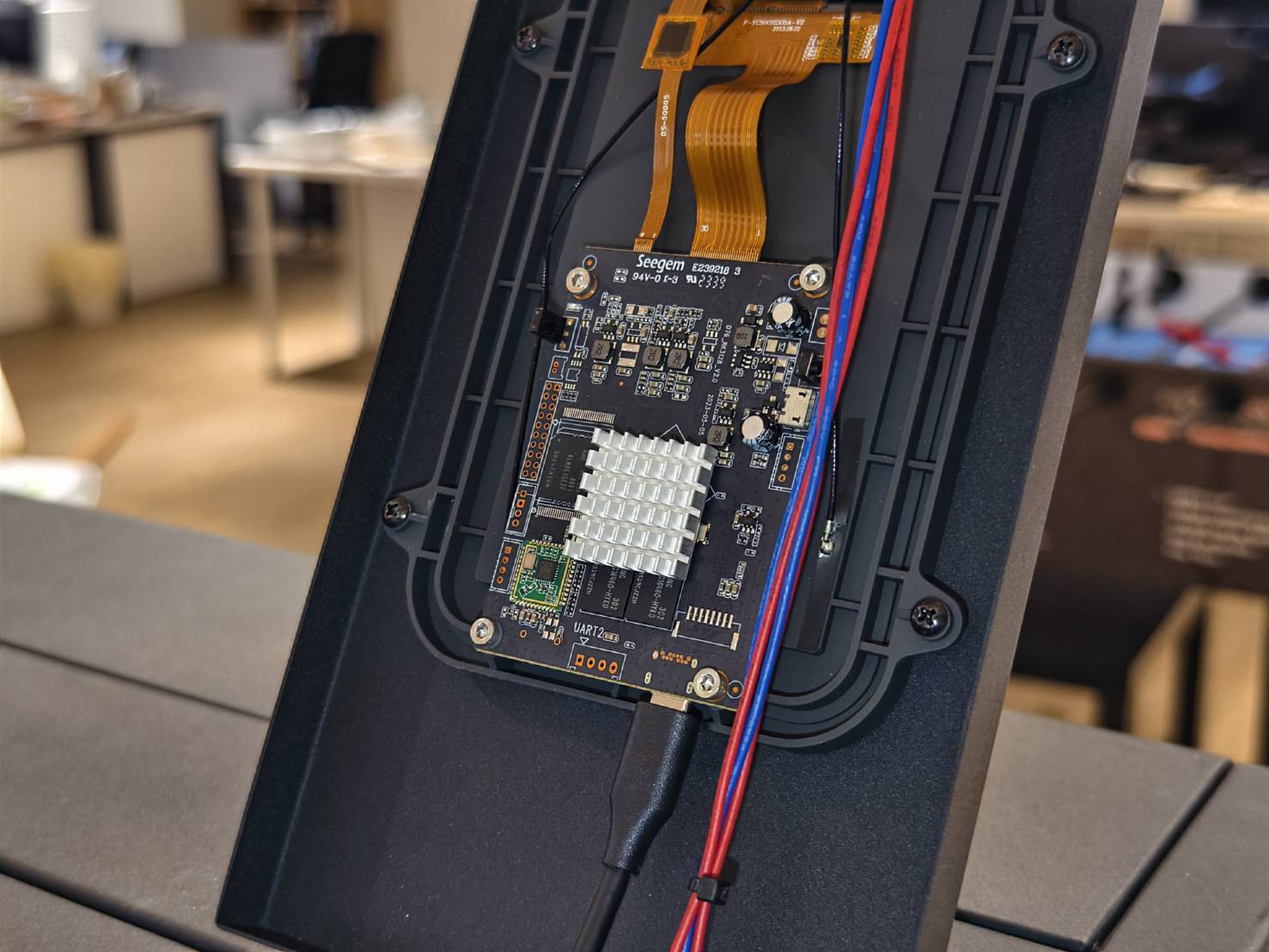

• Desconecte o cabo Type-C e remova os quatro parafusos com uma chave Allen de 2,5mm.



Passo 5

Desconecte os cabos das telas planas e a antena Wi-Fi da placa RK.
(Se sua máquina não possuir o fio preto do Wi-Fi, você pode ignorar esta parte)
A placa RK pode então ser completamente removida.

Passo 6

Conecte os cabos e a antena Wi-Fi à nova placa RK.
(Se sua máquina não possuir o fio preto do Wi-Fi, você pode ignorar esta parte)

Passo 7

Parafuse a nova placa e reconecte o cabo USB-C.

Passo 8

Feche a tampa lateral e aperte o parafuso.

Passo 9

Ligue a máquina.

Passo 10

Execute o Beam Studio versão 2.4.5 ou superior e selecione "Máquina → Nome da Máquina → Dados de Calibração da Câmera → Enviar Dados → Escolher o arquivo baixado em Passo 1."

⚠︎ Se você não baixou os dados, se os dados foram perdidos ou estão corrompidos, realize a calibração avançada da câmera.

Etapa 11

Por favor, calibre a câmera novamente para obter a visualização correta.

#FIM
