Beambox II - Substituição do Botão de Emergência

FLUX Support Team

6 de junho de 2025 09:44
Atualizado

Ferramentas

1	Alicate
2	Chave Phillips

Passo 1

Desligue a máquina e desconecte o cabo de alimentação.

Passo 2

Abra a tampa lateral para acessar o interior da máquina.

Utilize uma chave Phillips para remover a tampa.

Passo 3

Remova o anel roscado do botão de emergência.

Passo 4

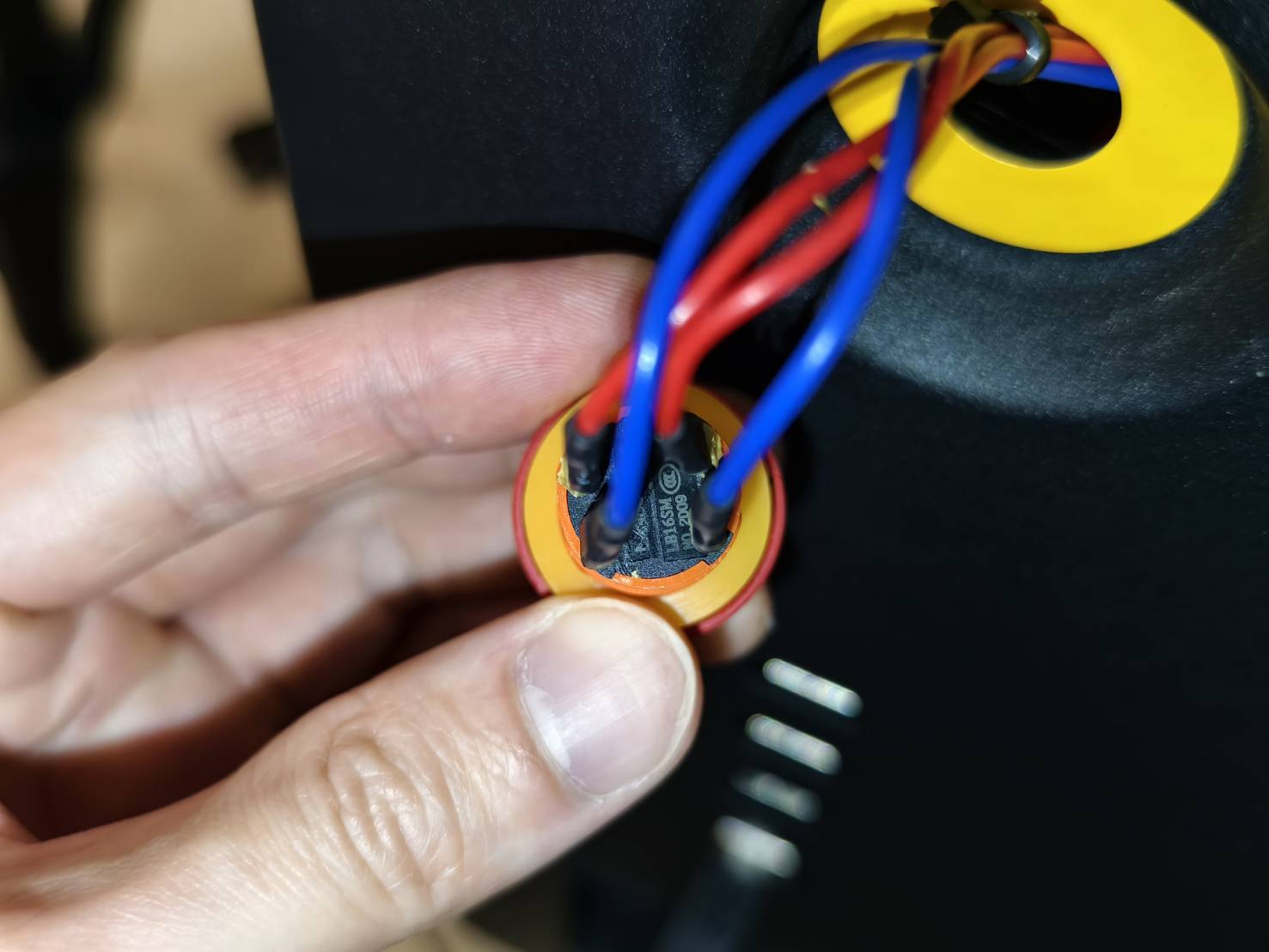

Fotografe para registrar as posições corretas dos fios antes de reconectá-los.

Passo 5

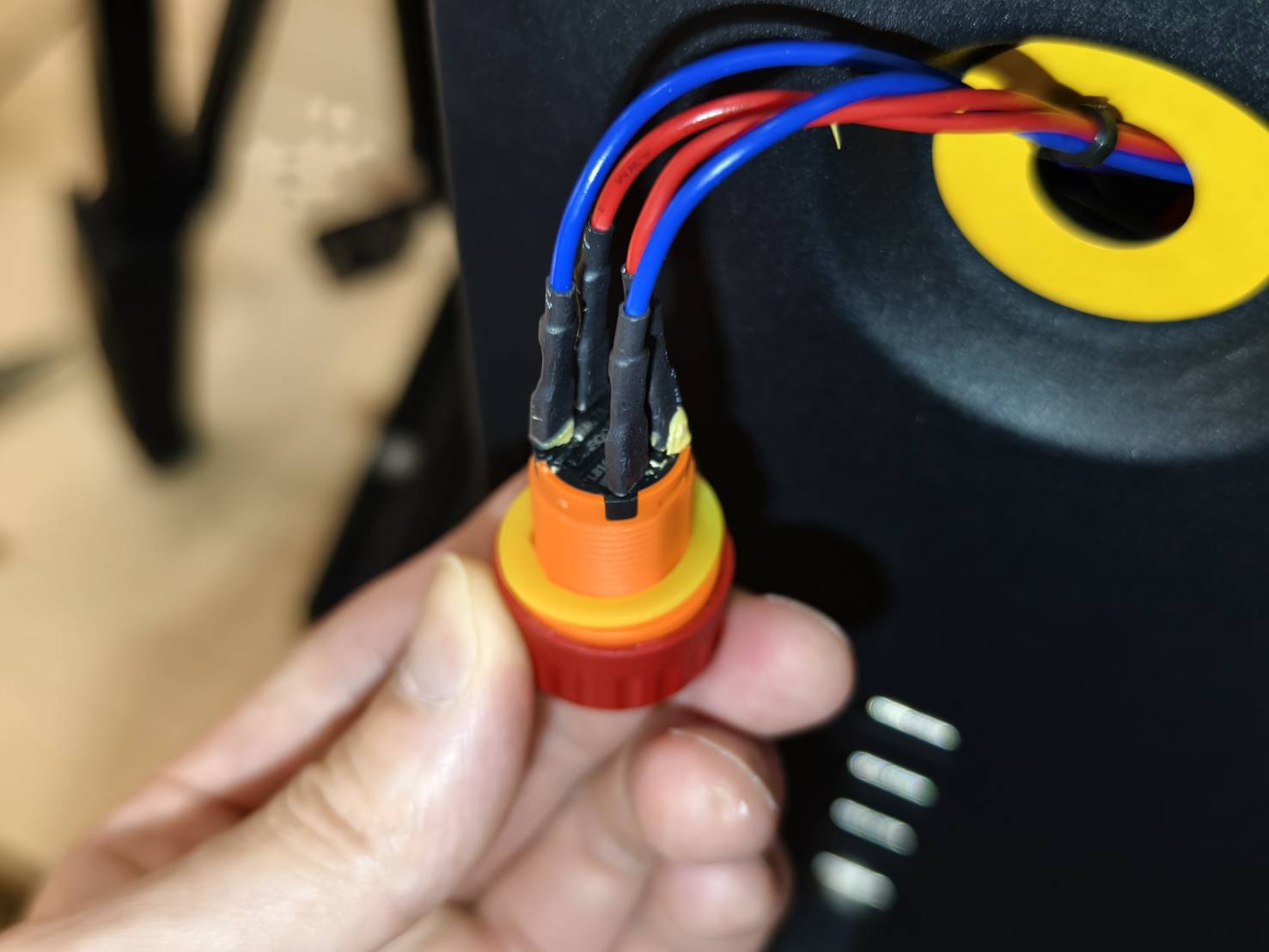

Desconecte os fios do botão.

Passo 6

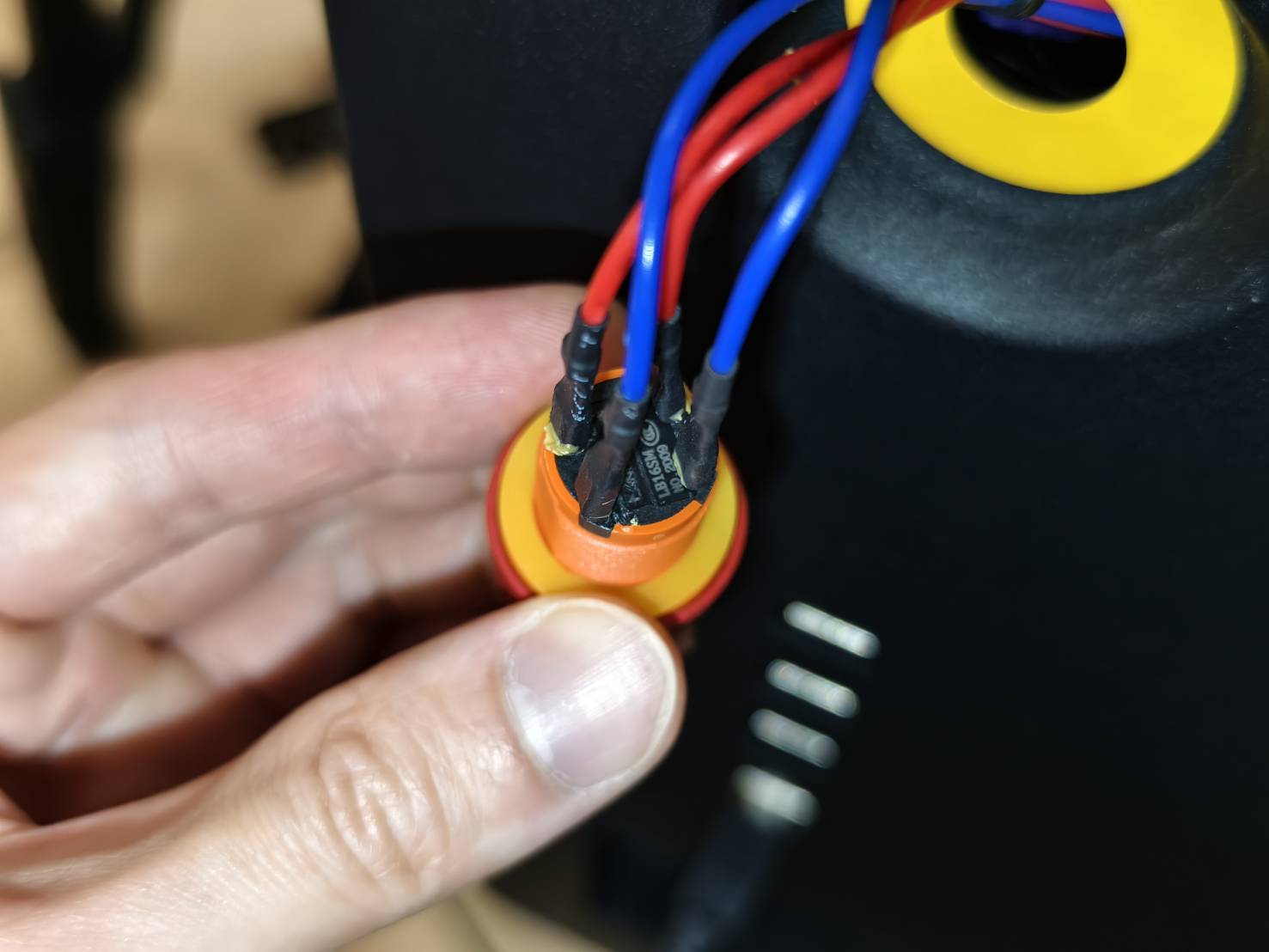

Reconecte os fios ao novo botão. Certifique-se de que as posições dos fios estejam corretas.

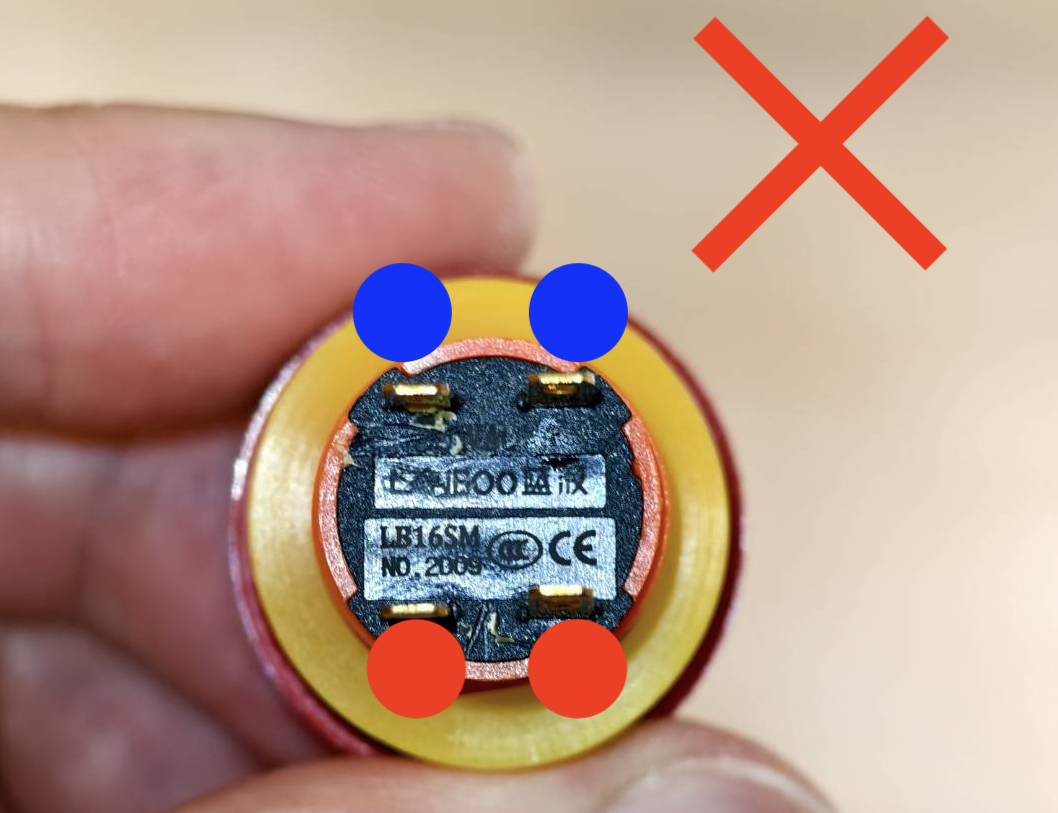

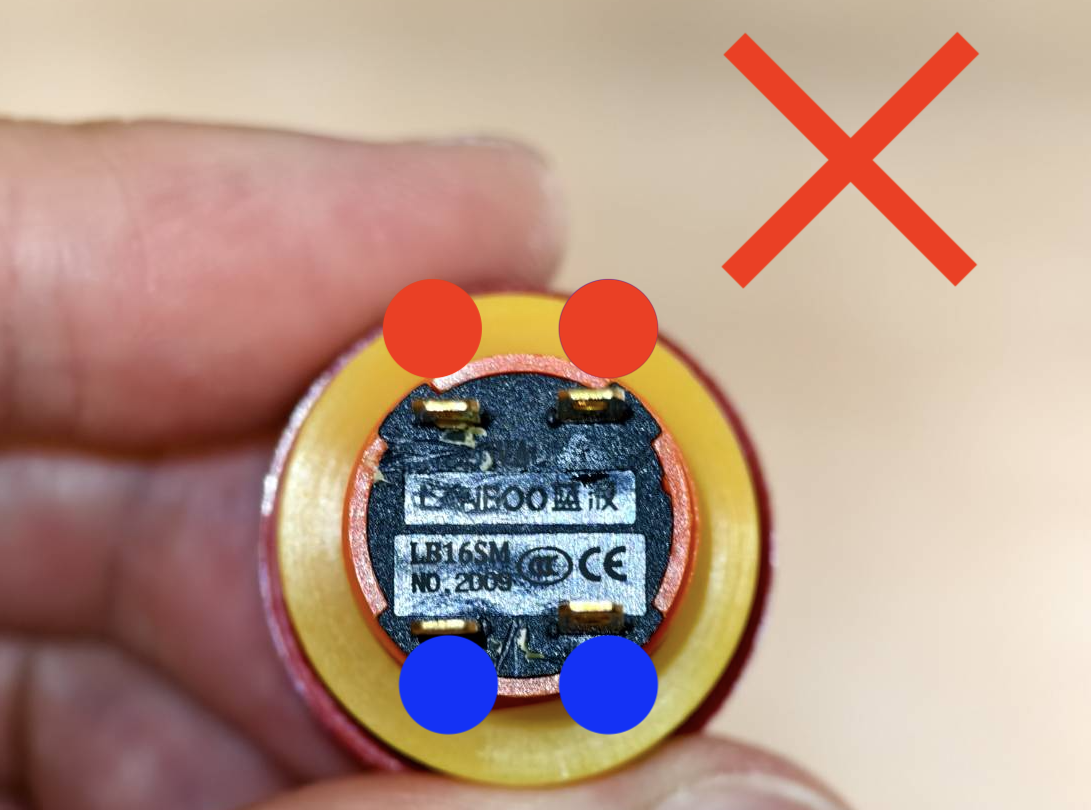

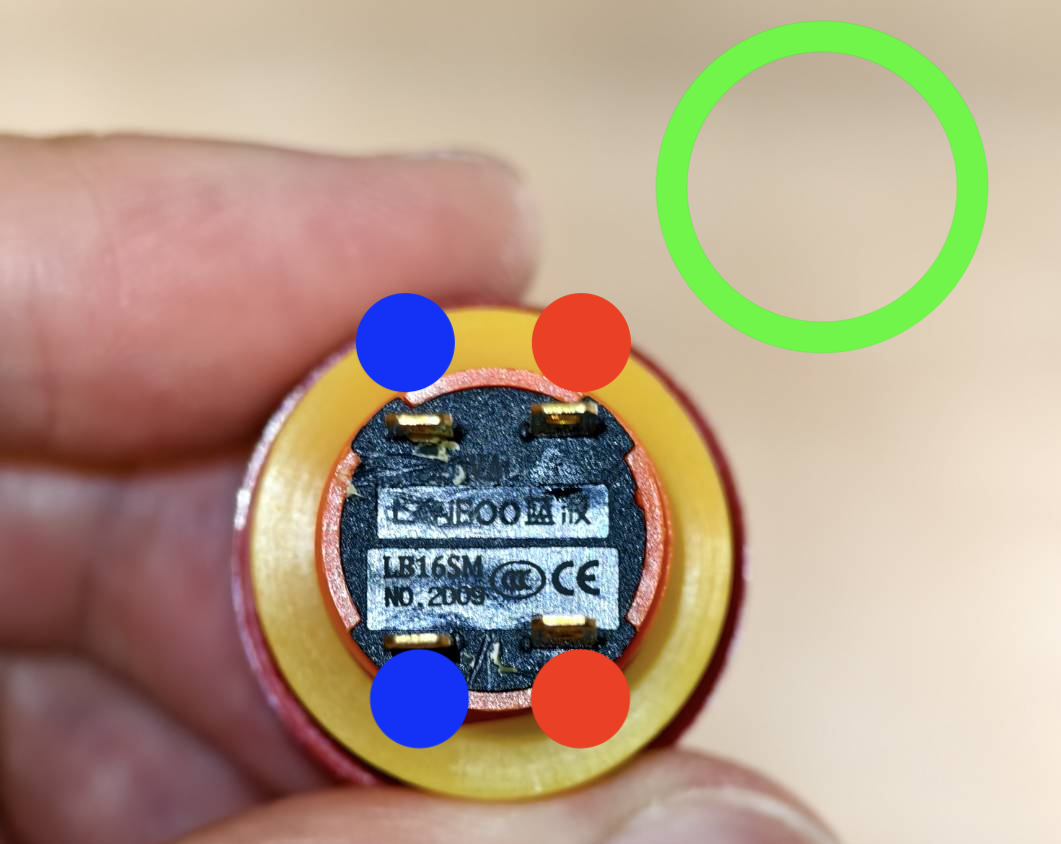

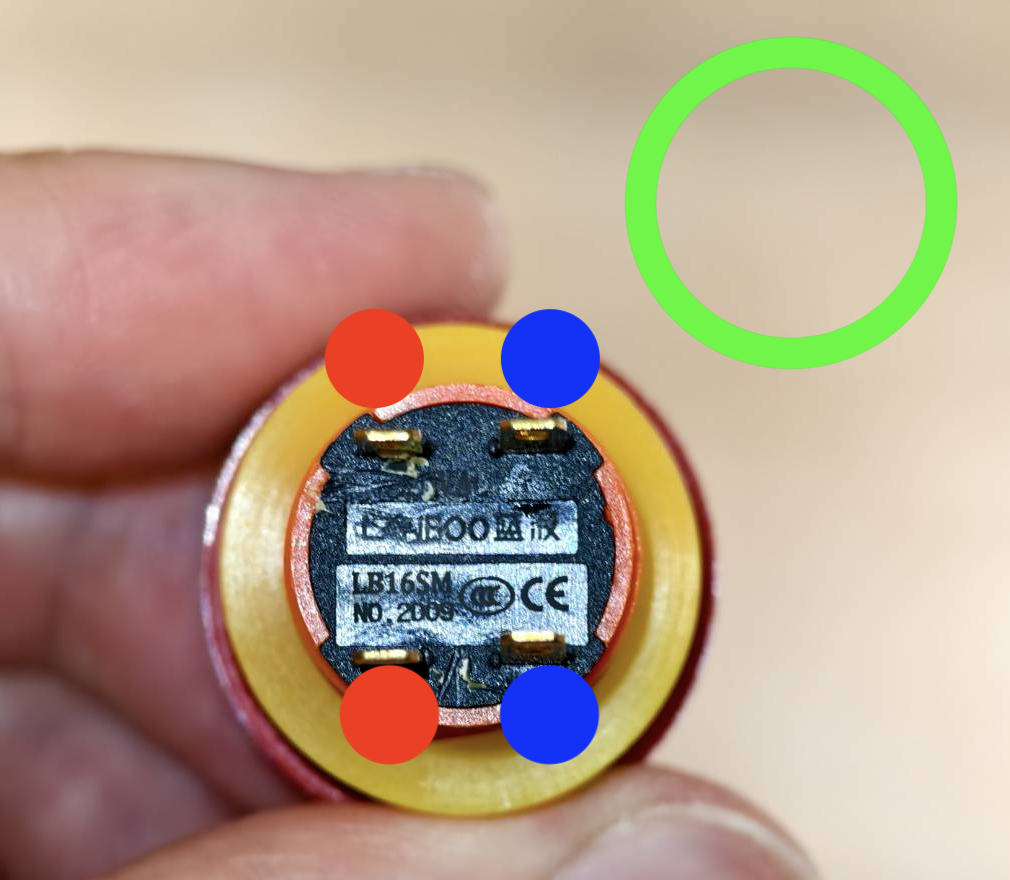

Exemplo Correto	Exemplos Incorretos

Aviso:
A máquina pode ser danificada se os fios forem conectados nas posições incorretas.
Portanto, antes de prosseguir para a próxima etapa, certifique-se e confirme novamente se as posições dos fios estão de acordo com os exemplos corretos acima.

Etapa 7

Fixe o botão com o anel roscado.

Etapa 8

Feche a tampa lateral e aperte o parafuso.
