Beambox II - Substituição do Interruptor Redondo (Cor Prata)

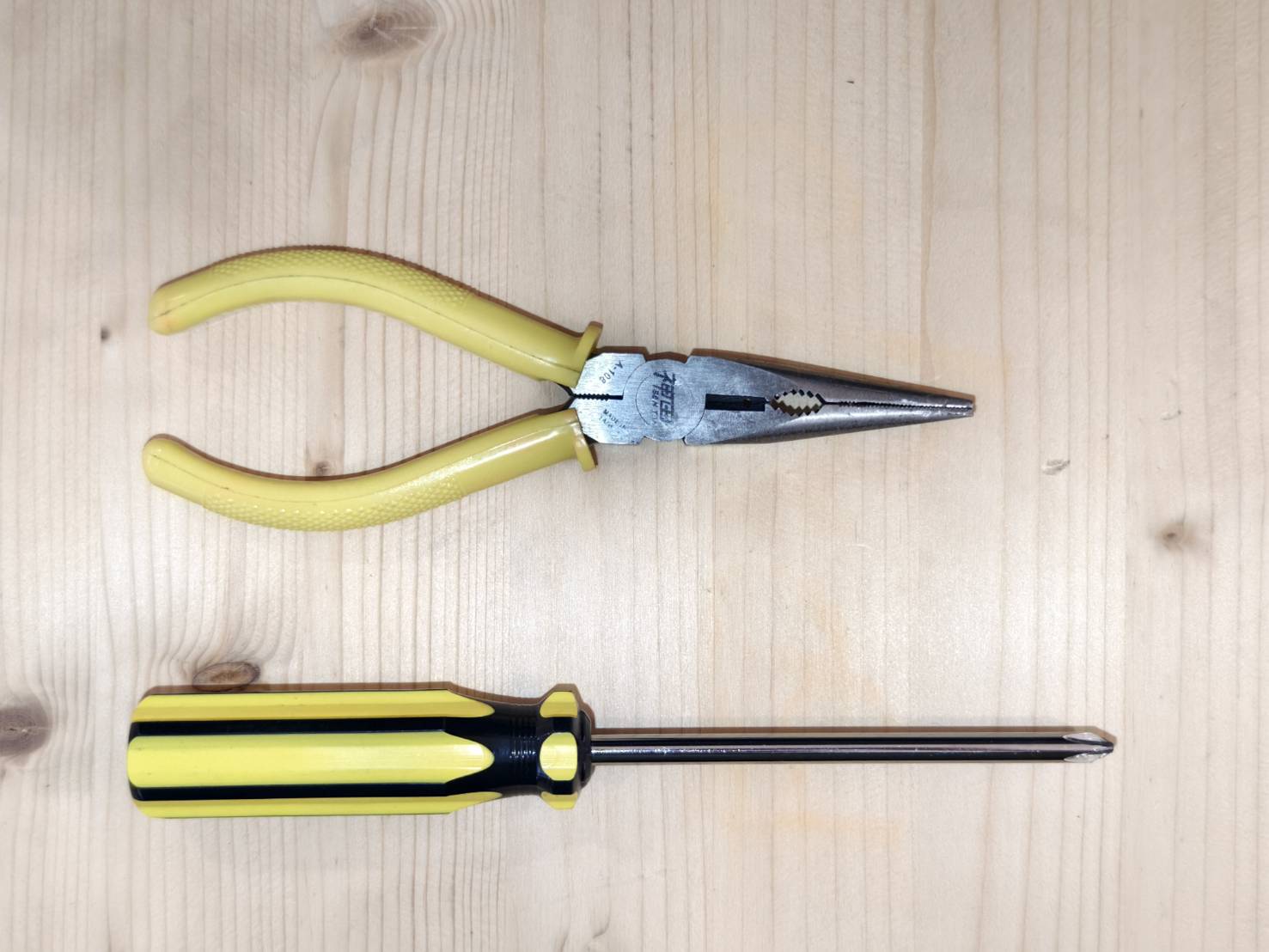

Ferramentas

Passo 1

Desligue a máquina e desconecte o cabo de alimentação.

Passo 2

Abra a tampa lateral para acessar o interior da máquina.

• Utilize uma chave Phillips para remover a tampa.



Passo 3

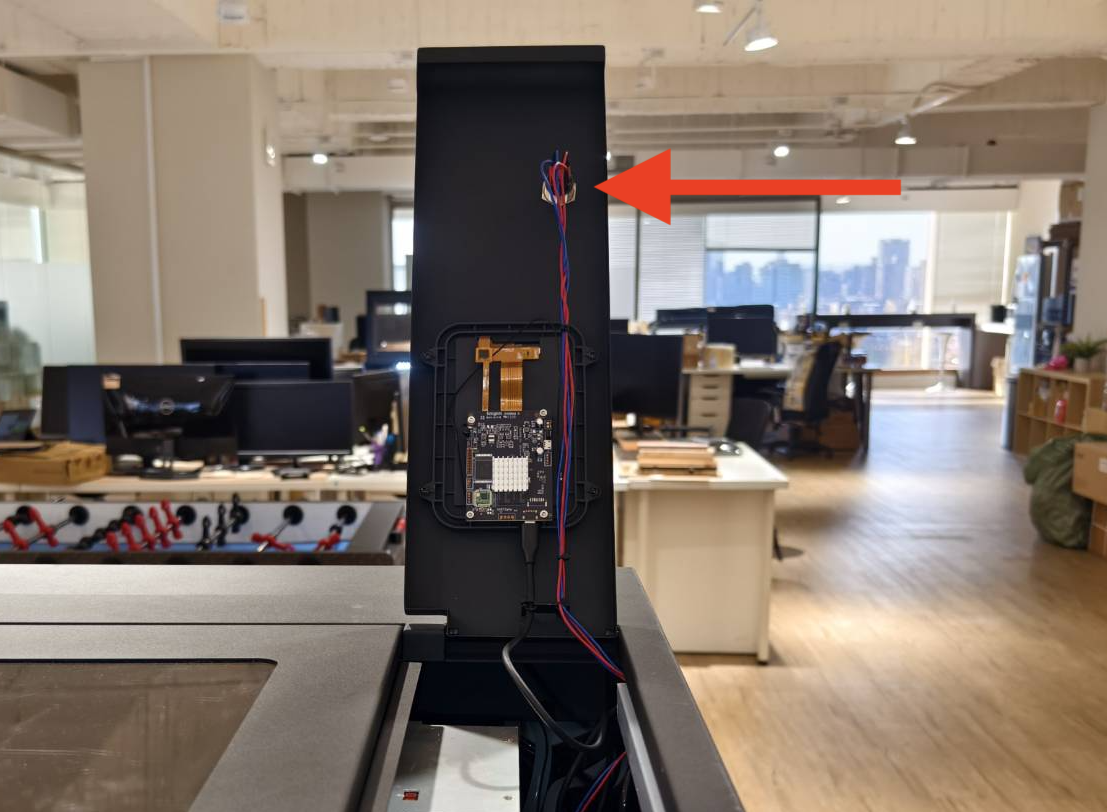

O interruptor está localizado aqui.

Desconecte os fios do interruptor redondo.

Passo 4

Remova o interruptor redondo desrosqueando a porca que o prende.

Passo 5

Instale o novo interruptor redondo rosqueando a porca que o fixa.

Passo 6

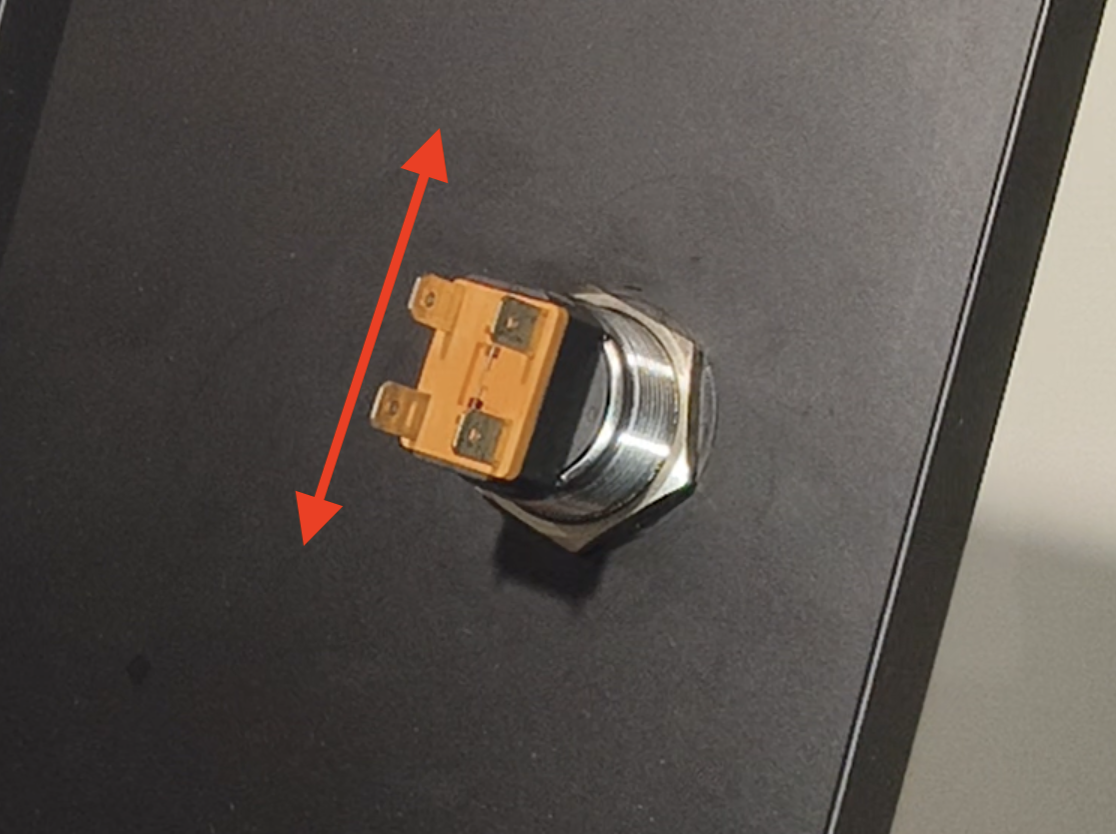

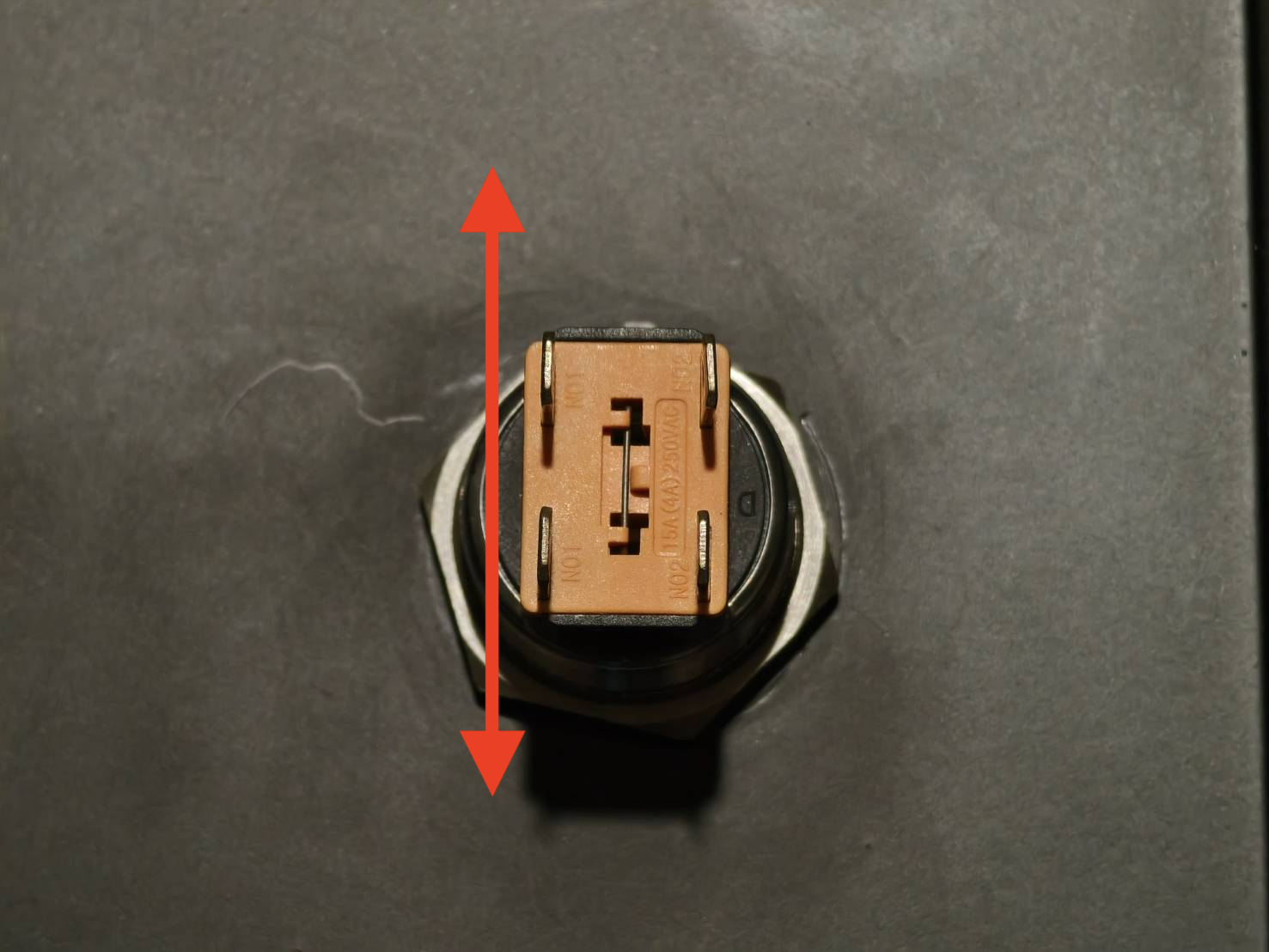

Assegure-se de que a parte traseira do interruptor esteja posicionada na mesma direção mostrada na imagem abaixo.
(A parte traseira do interruptor é retangular e os lados mais longos ficarão na vertical.)

Passo 7

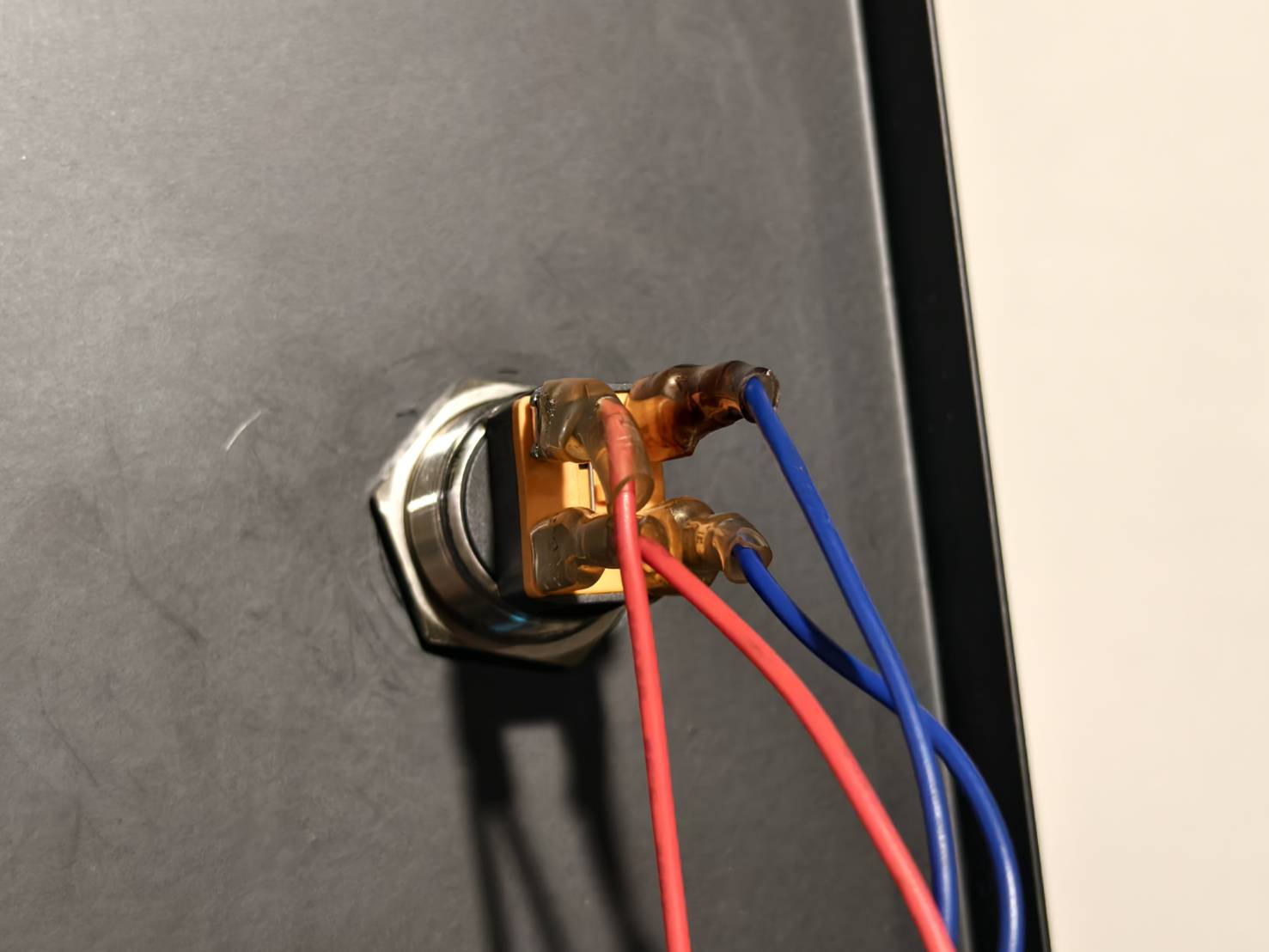

Conecte os fios aos pinos do interruptor.

• Demonstração.

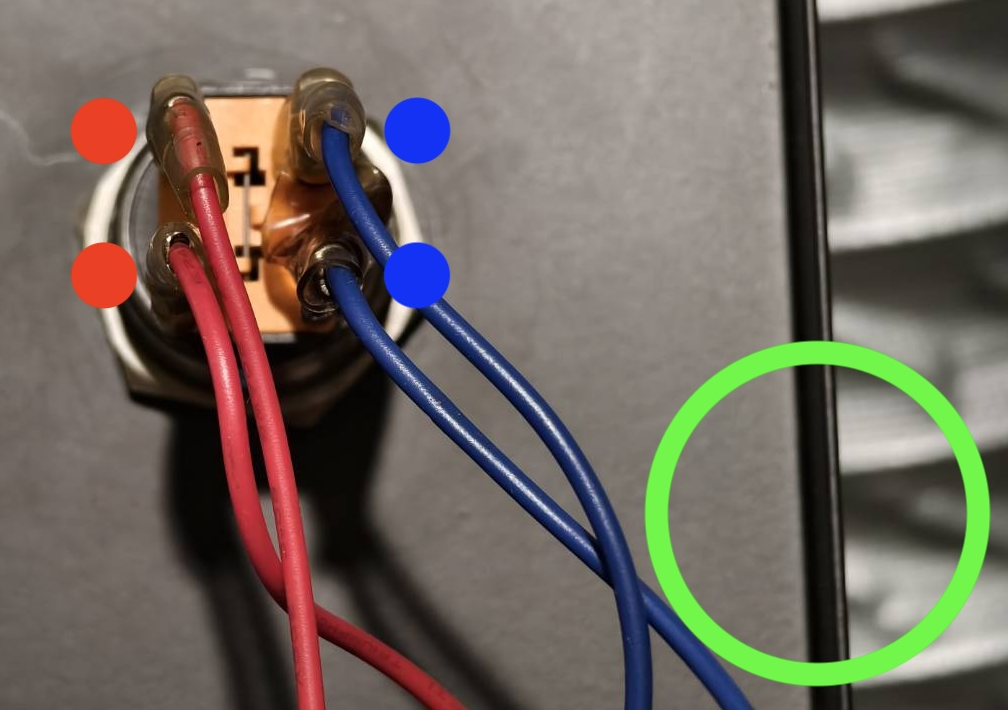

• Certifique-se de que as mesmas cores estejam nos mesmos lados (apenas esquerdo e direito).

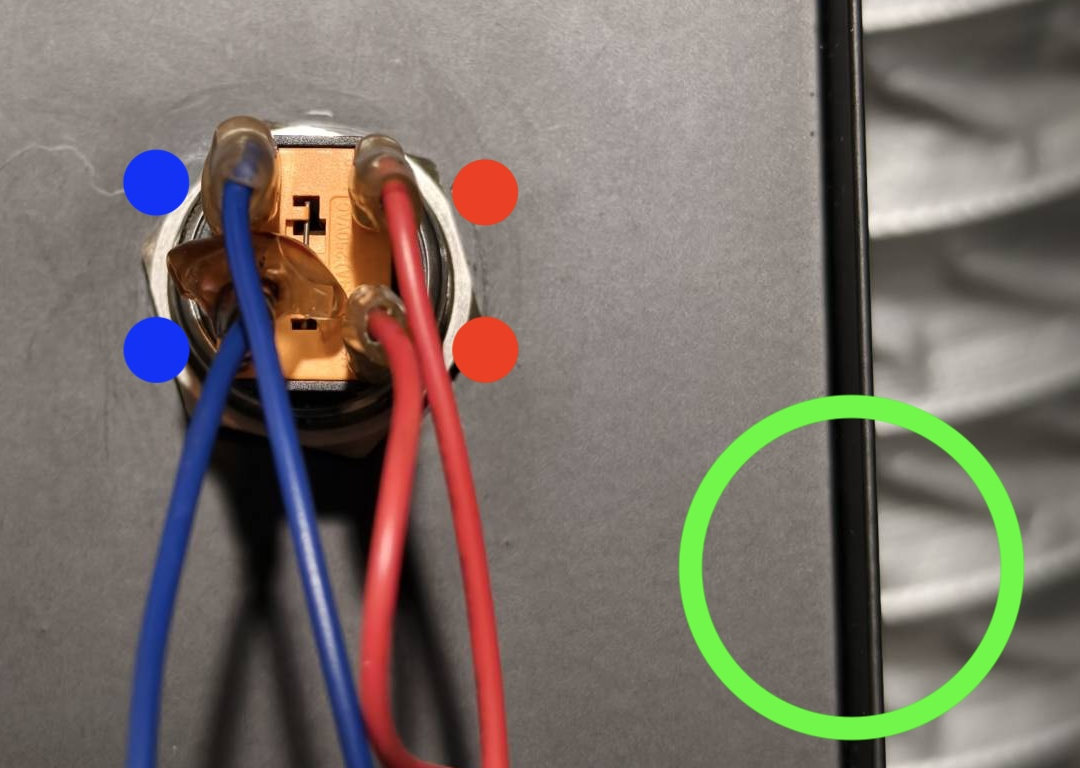

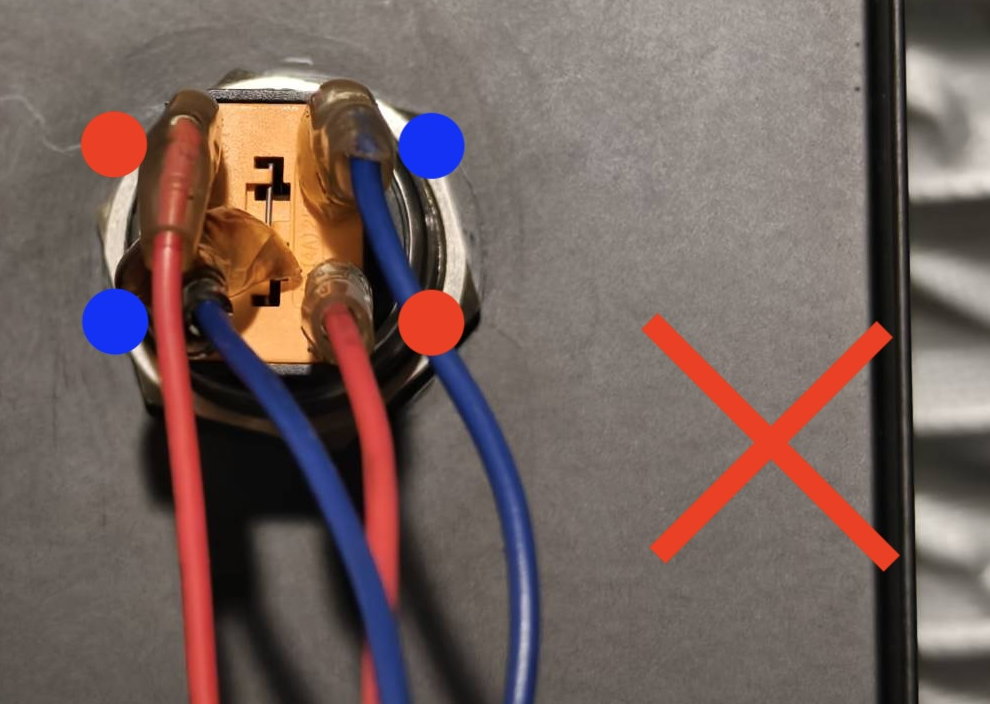

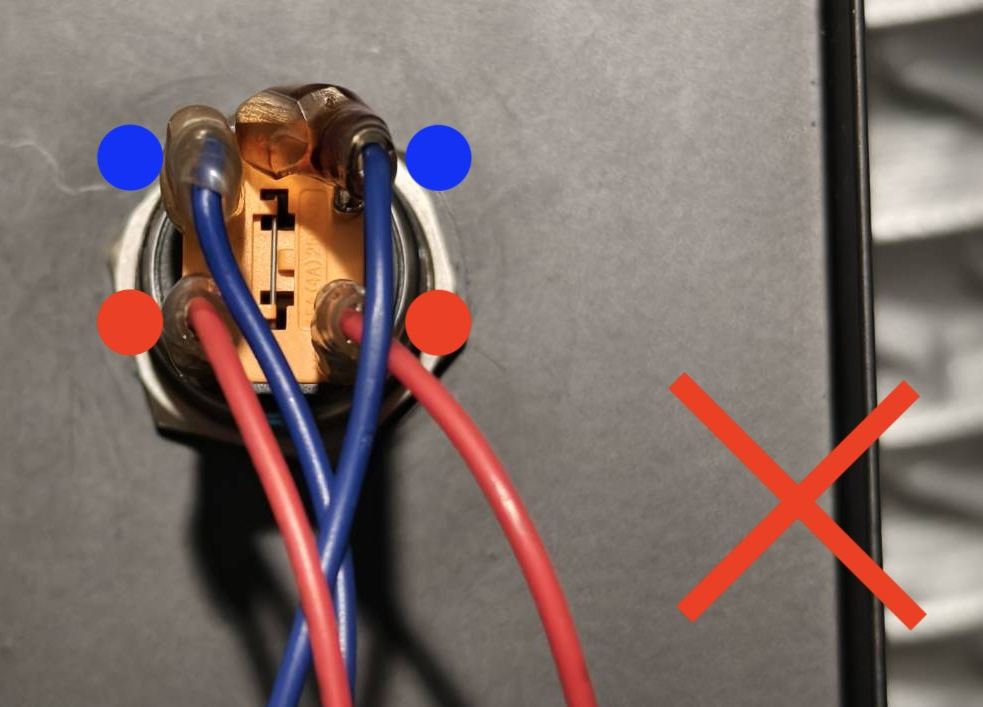

  Exemplo Correto	Exemplos Incorretos

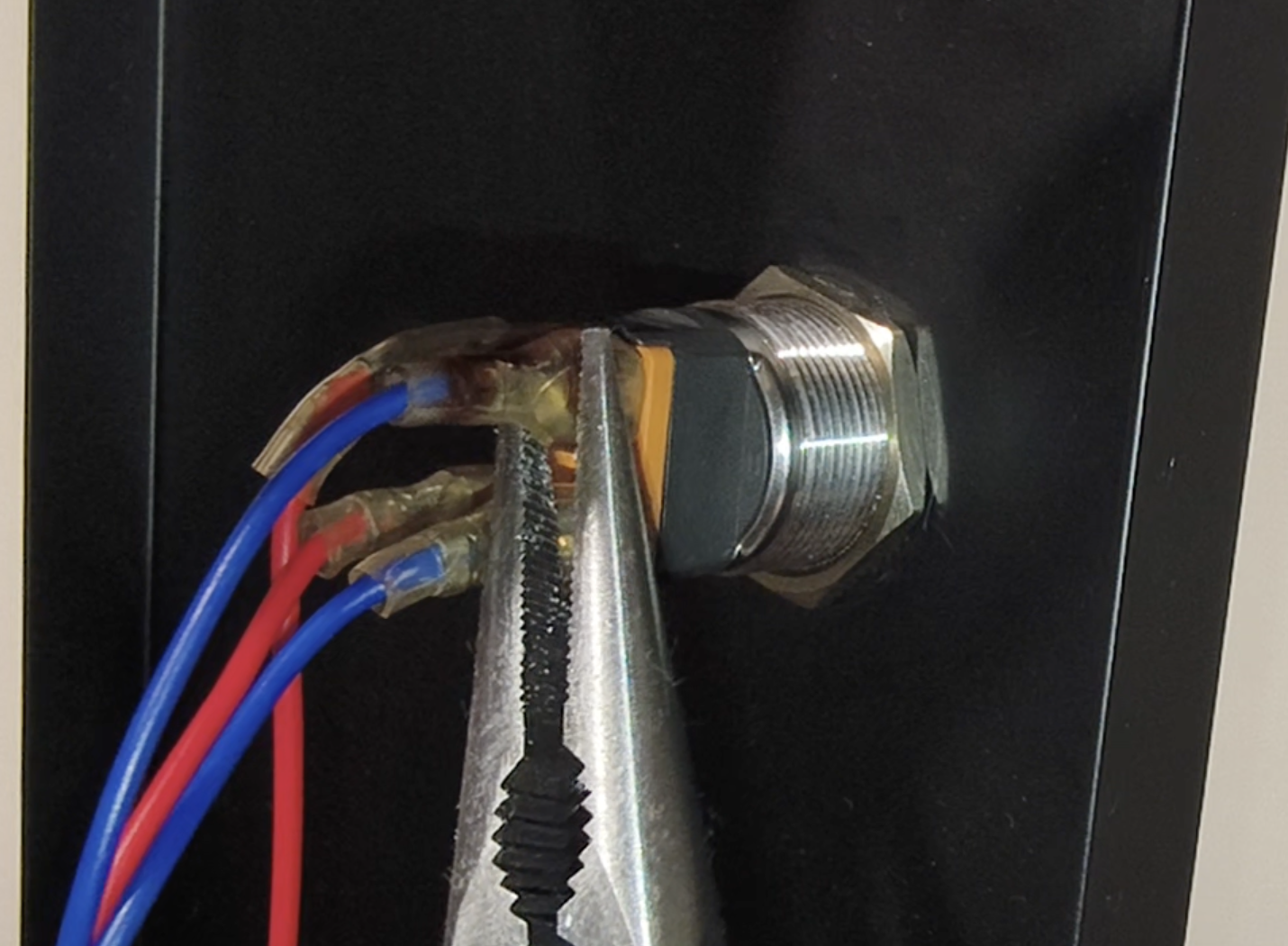

• Após conectar e garantir que a posição das cores esteja correta, use o alicate para fixar os fios firmemente.


Passo 8

Feche a tampa lateral e aperte o parafuso.
