Beambox II - Substituição do Cabo da Câmera

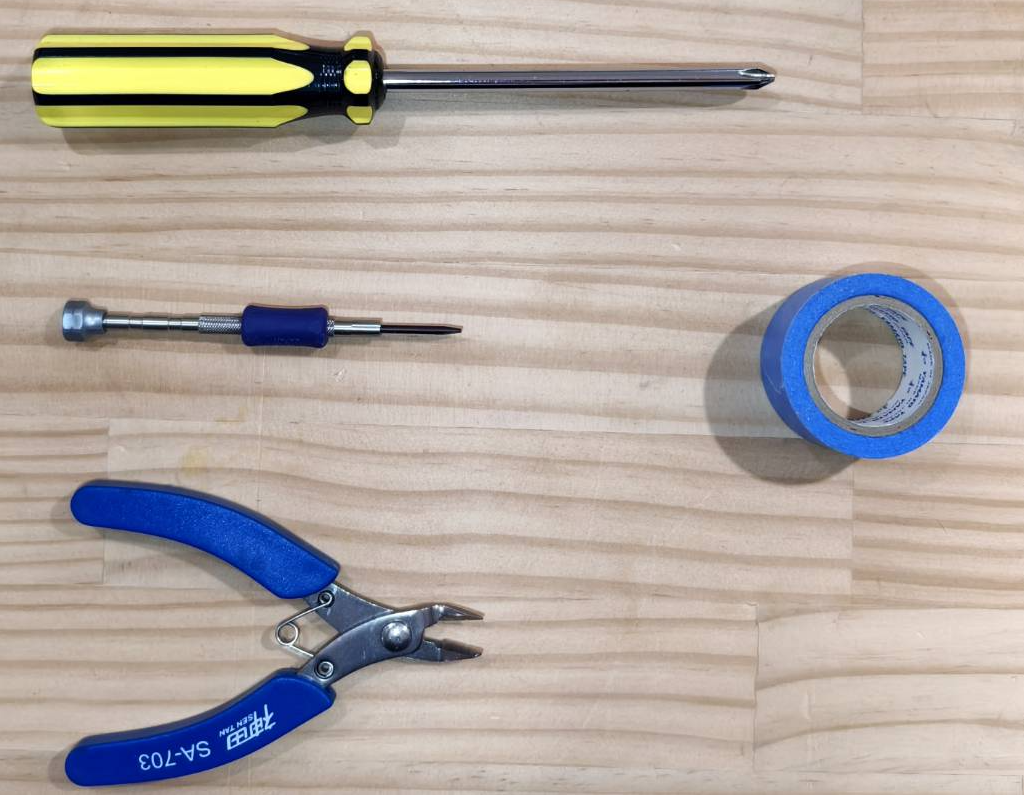

Ferramentas

Passo 1

Abra a tampa lateral para visualizar o interior da máquina.

• Utilize uma chave Phillips para abrir a tampa.



Passo 2

Desconecte o cabo da câmera do lado da cabeça do laser.

Passo 3

Teste o novo cabo da câmera conectando-o ao módulo da câmera no lado da cabeça do laser e à porta USB-A na placa-mãe.

Observação:
Se não houver imagem durante o teste, reinicie a máquina e teste novamente.
Se ainda não houver imagem após reiniciar, entre em contato com o suporte técnico.

Passo 4

Após o teste externo, remova o novo cabo da câmera da máquina.

Passo 5

Desligue a máquina e desconecte o cabo de alimentação.

Passo 6

Corte a braçadeira do cabo no lado do cabeçote do laser e retire o cabo antigo da câmera.

Passo 7

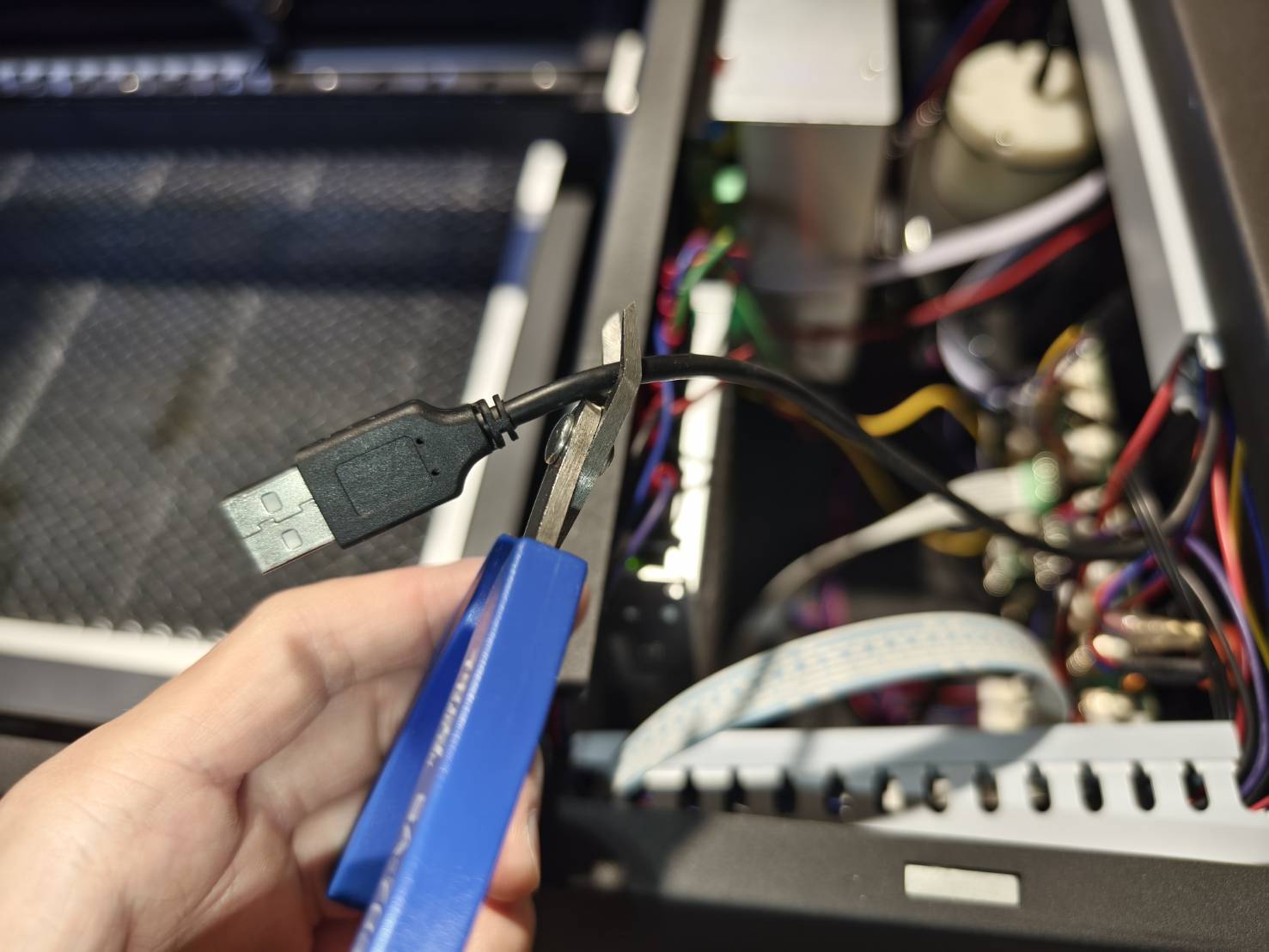

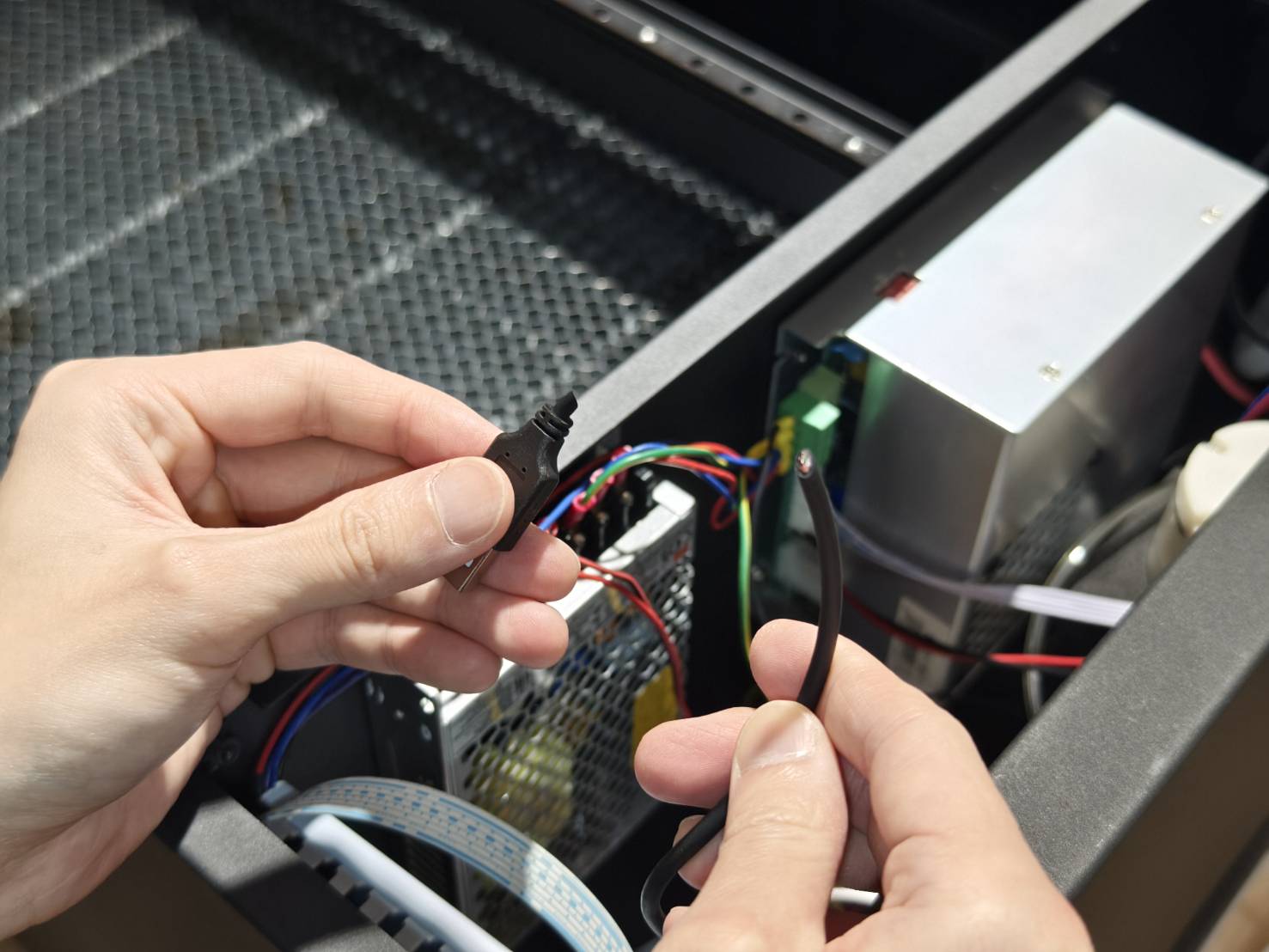

Corte o conector USB-A do cabo antigo da câmera.

Passo 8

Use fita adesiva para unir o novo cabo da câmera ao cabo antigo.
Teste a resistência da conexão para garantir que esteja firme o suficiente.

Passo 9

Passe o cabo da câmera através da caixa de cabos azul.

Passo 10

• Passe o cabo através da caixa de cabos preta na parte traseira.


• Deixe um comprimento suficiente para que o conector USB-A seja conectado à placa-mãe.


Passo 11

Extraia o cabo através da corrente plástica no lado esquerdo (eixo Y). A corrente plástica pode ser aberta com uma chave de fenda chata.

Passo 12

Extraia o cabo através da corrente plástica na área de trabalho (eixo X).
A corrente plástica pode ser aberta com uma chave de fenda chata, mas deixe a primeira fechada, conforme mostrado no vídeo.

Passo 13

Separe os cabos novo e antigo removendo a fita adesiva. O cabo antigo pode então ser descartado.

Passo 14

Organize o cabo e conecte-o à placa do módulo da câmera no lado do cabeçote do laser.
Conecte o cabo USB-A na placa-mãe.

Passo 15

Certifique-se de que a corrente plástica esquerda esteja fechada.

Passo 16

Feche a tampa lateral e aperte o parafuso.
