Beambox II - Substituição do Motor do Eixo X – FLUX Help Center

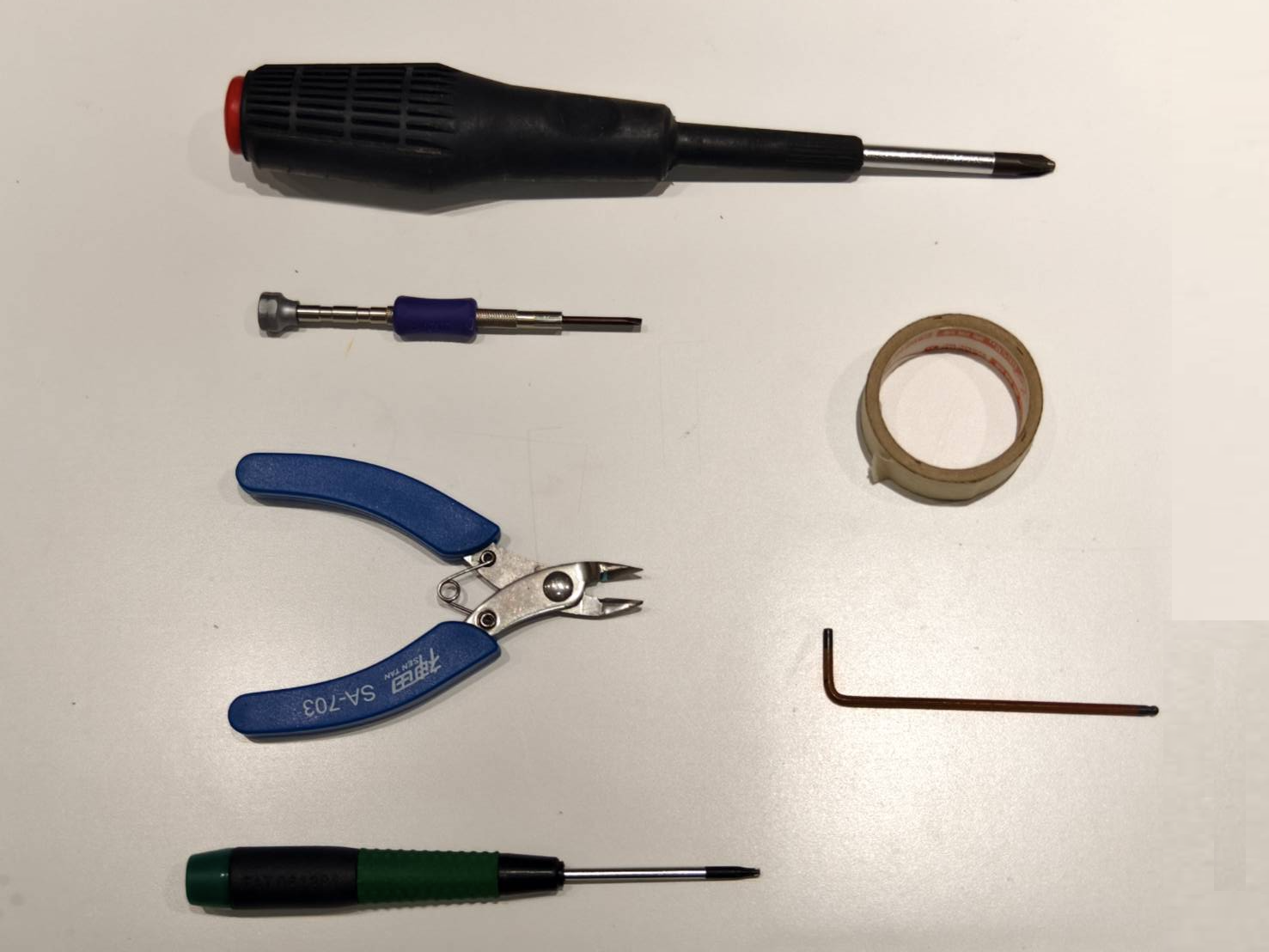

Ferramentas

1	Chave Phillips
2	Chave de fenda comum (pequena)
3	Alicate de corte
4	Fita adesiva
5	Chave Torx T8
6	Chave Allen de 2,5mm
7	Lanterna (opcional)

Passo 1

Desligue a máquina e desconecte o cabo de alimentação.

Passo 2

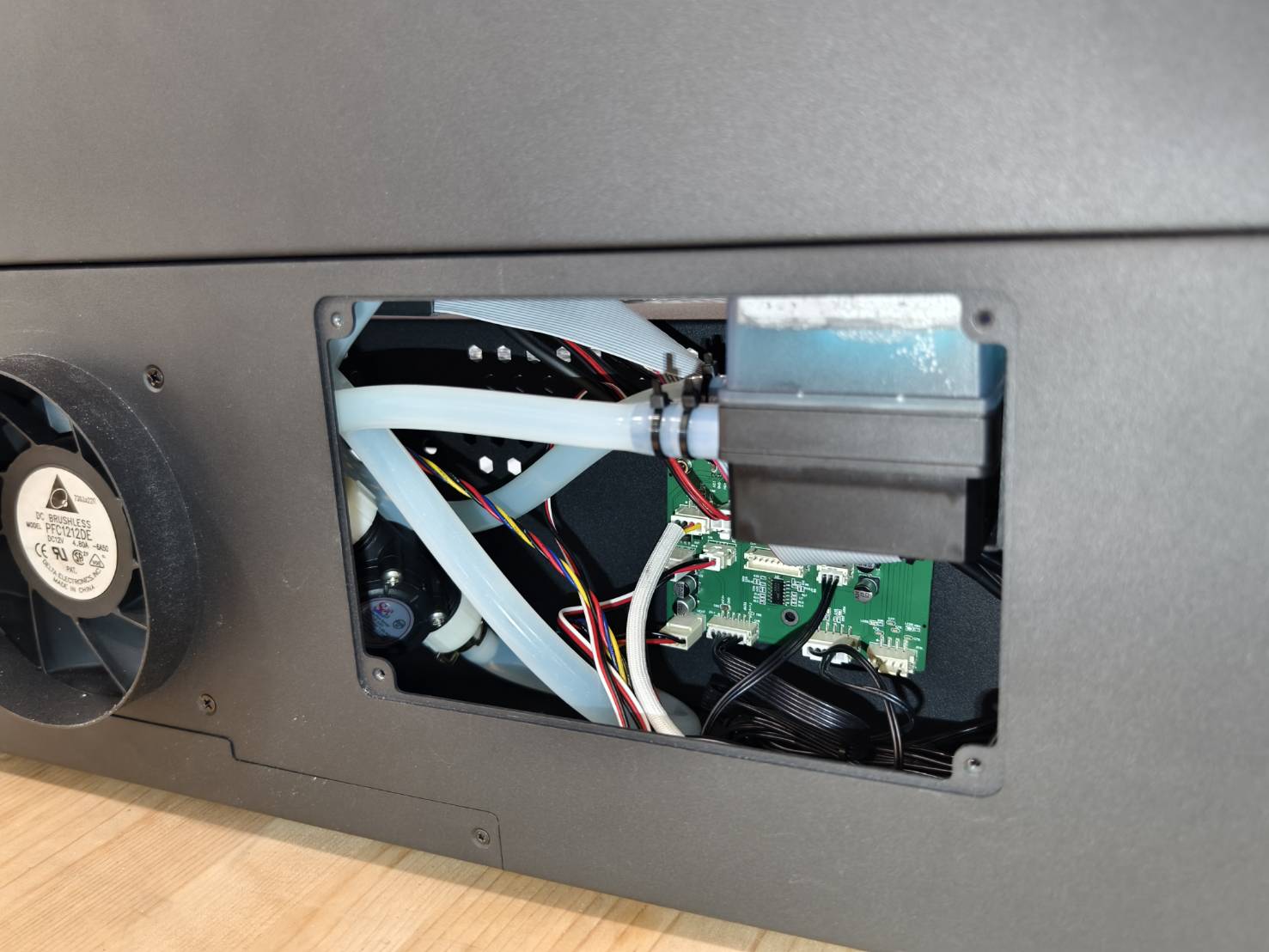

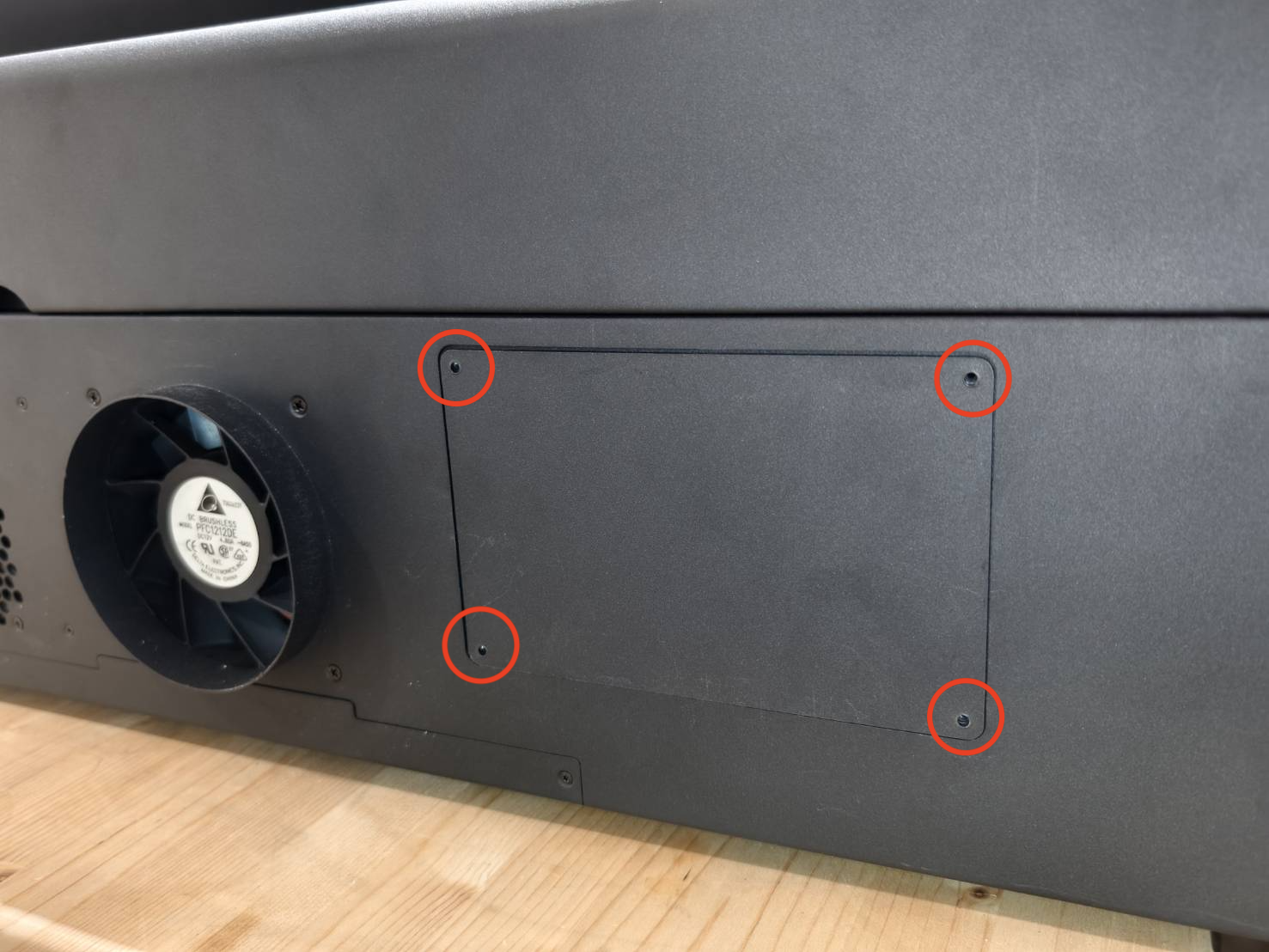

Abra a tampa lateral para acessar o interior da máquina.

Use uma chave Phillips para remover a tampa.

Abra a tampa da bomba de água com a chave Torx.

Passo 3

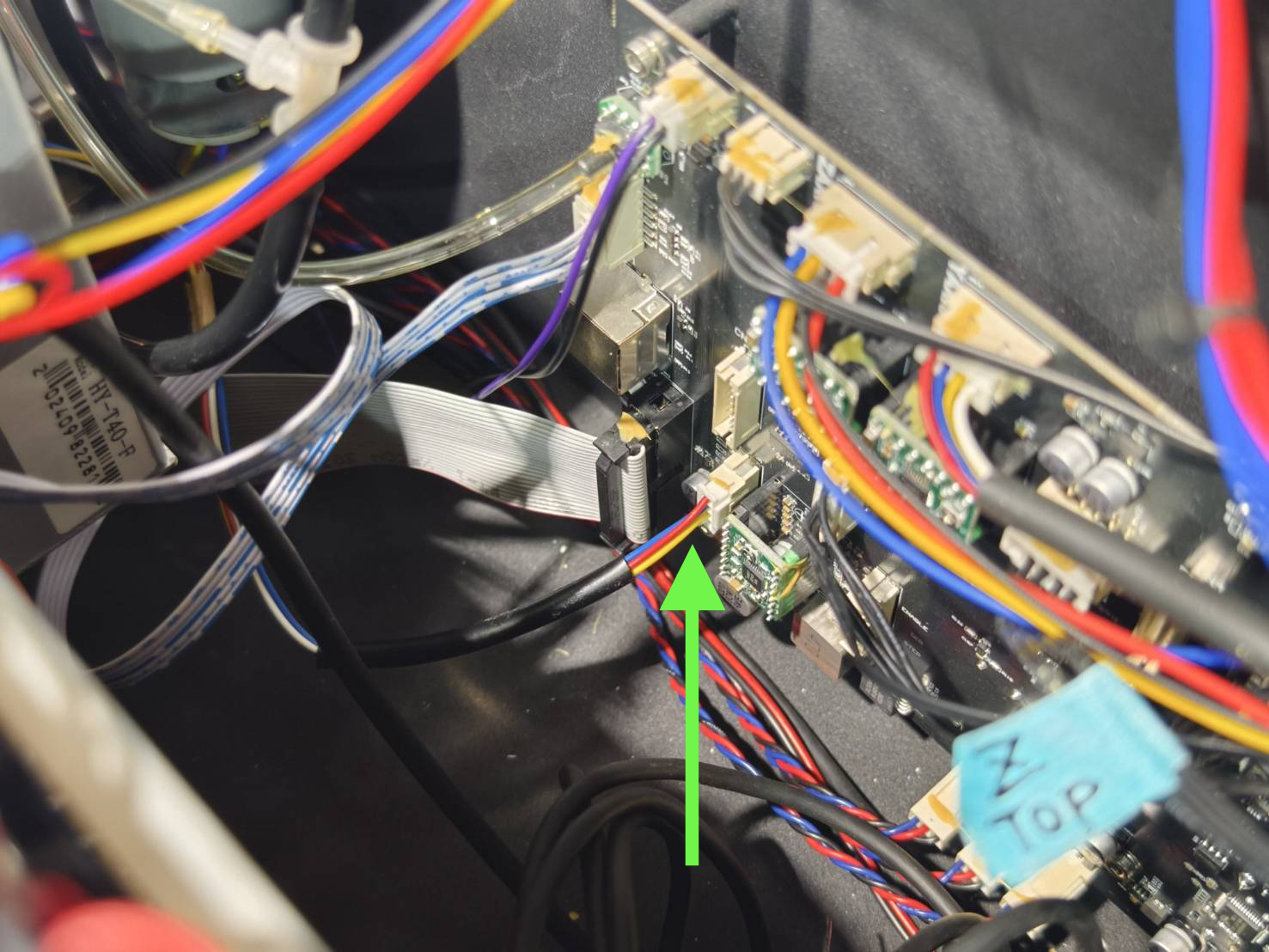

Desconecte o cabo do motor do eixo X da placa principal. (Você também pode consultar o diagrama.)

Passo 4

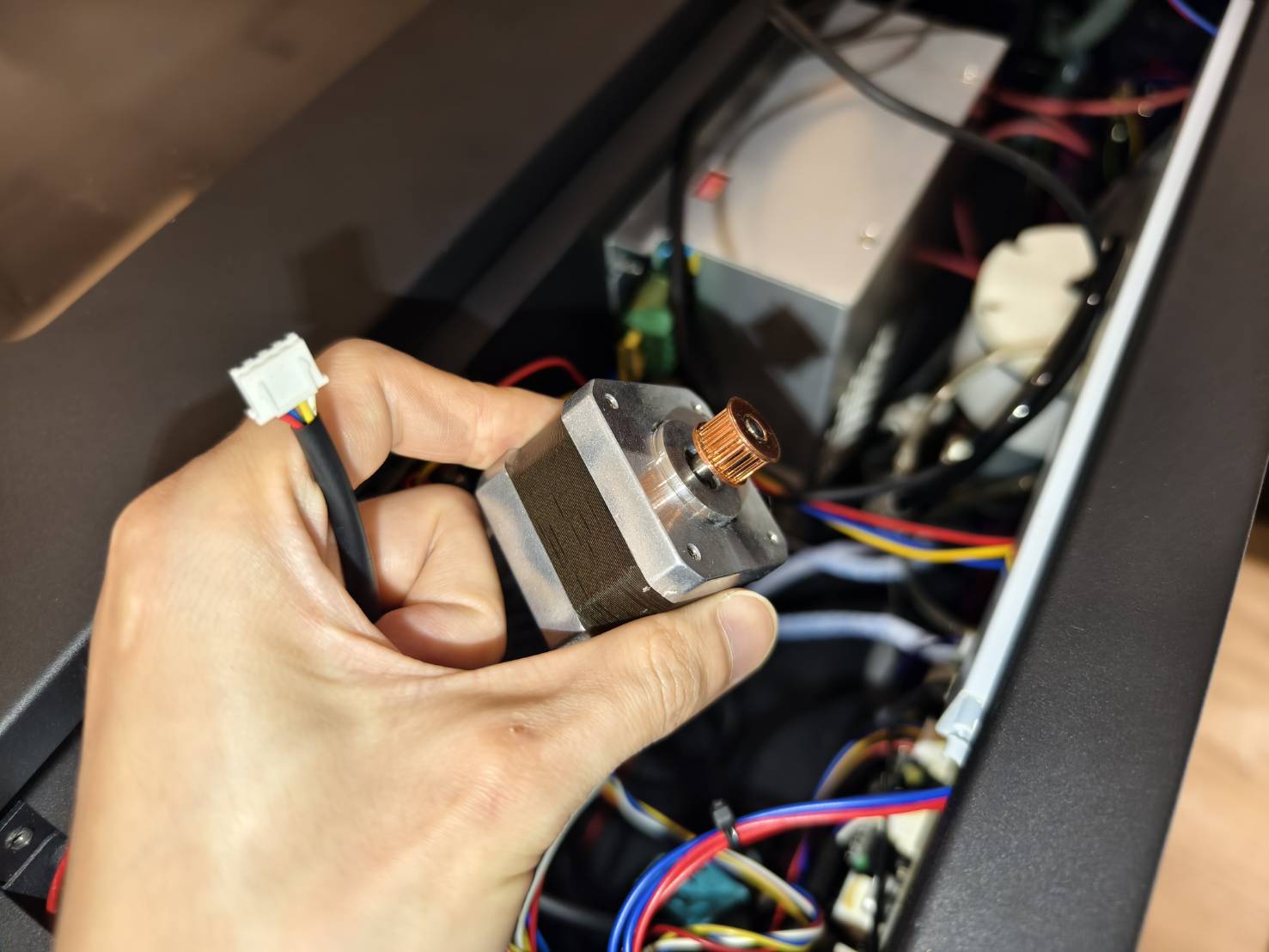

Teste o novo cabo do motor do eixo X conectando-o à placa principal com a máquina desligada.
Em seguida, ligue a máquina para testar o processo de inicialização.
Quando a máquina iniciar, a cabeça do laser se moverá primeiro para cima e, em seguida, o novo motor deverá girar "no sentido anti-horário".

Nota:
Se o novo motor não se mover ou girar "no sentido horário", desligue a máquina, reconecte o cabo, reinicie-a e teste novamente.
Se o novo motor ainda não funcionar corretamente, entre em contato com o suporte ao cliente.

Passo 5

Desligue a máquina e desconecte o cabo de alimentação.

Passo 6

Remova o novo motor do sistema.

Passo 7

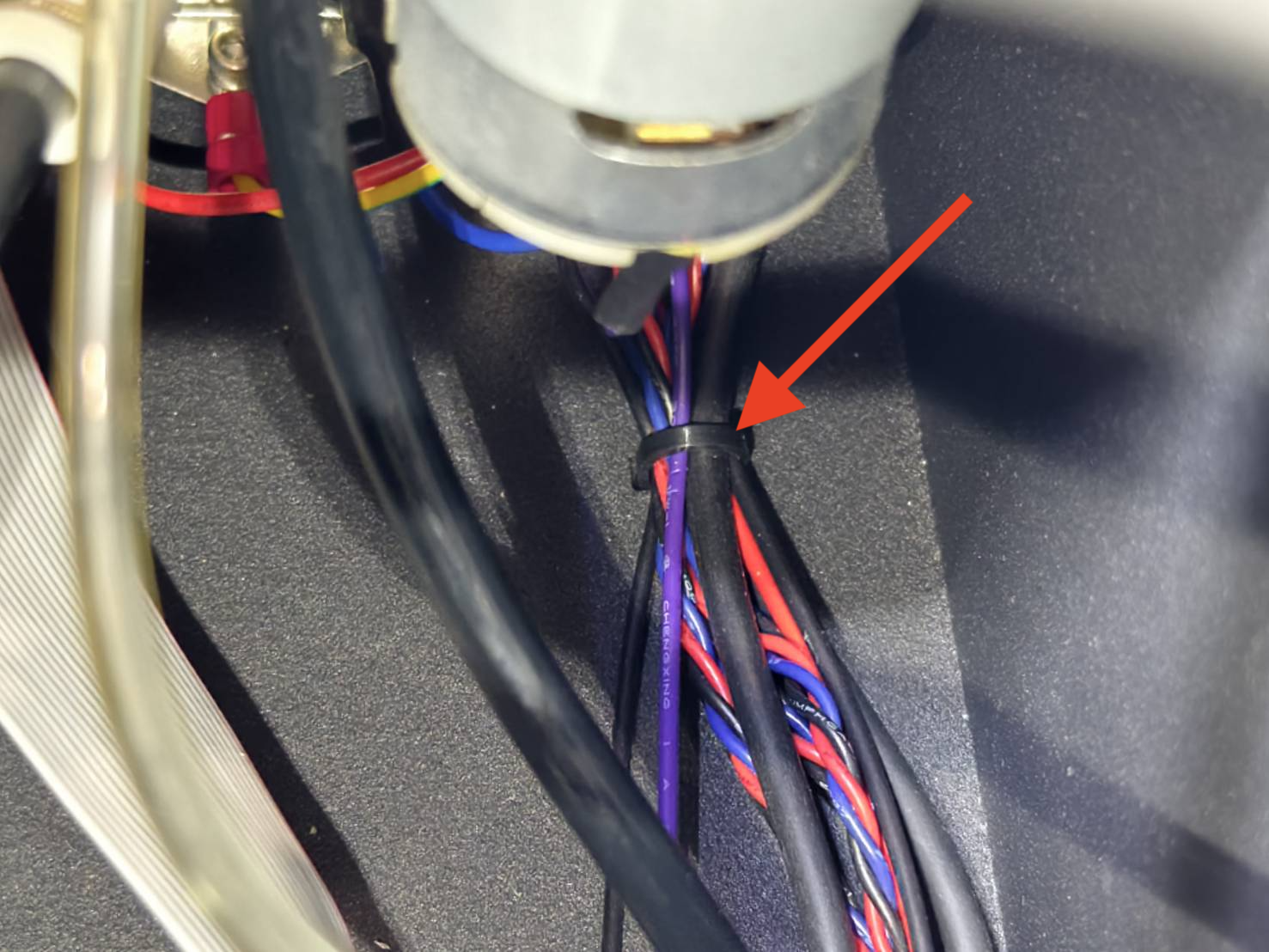

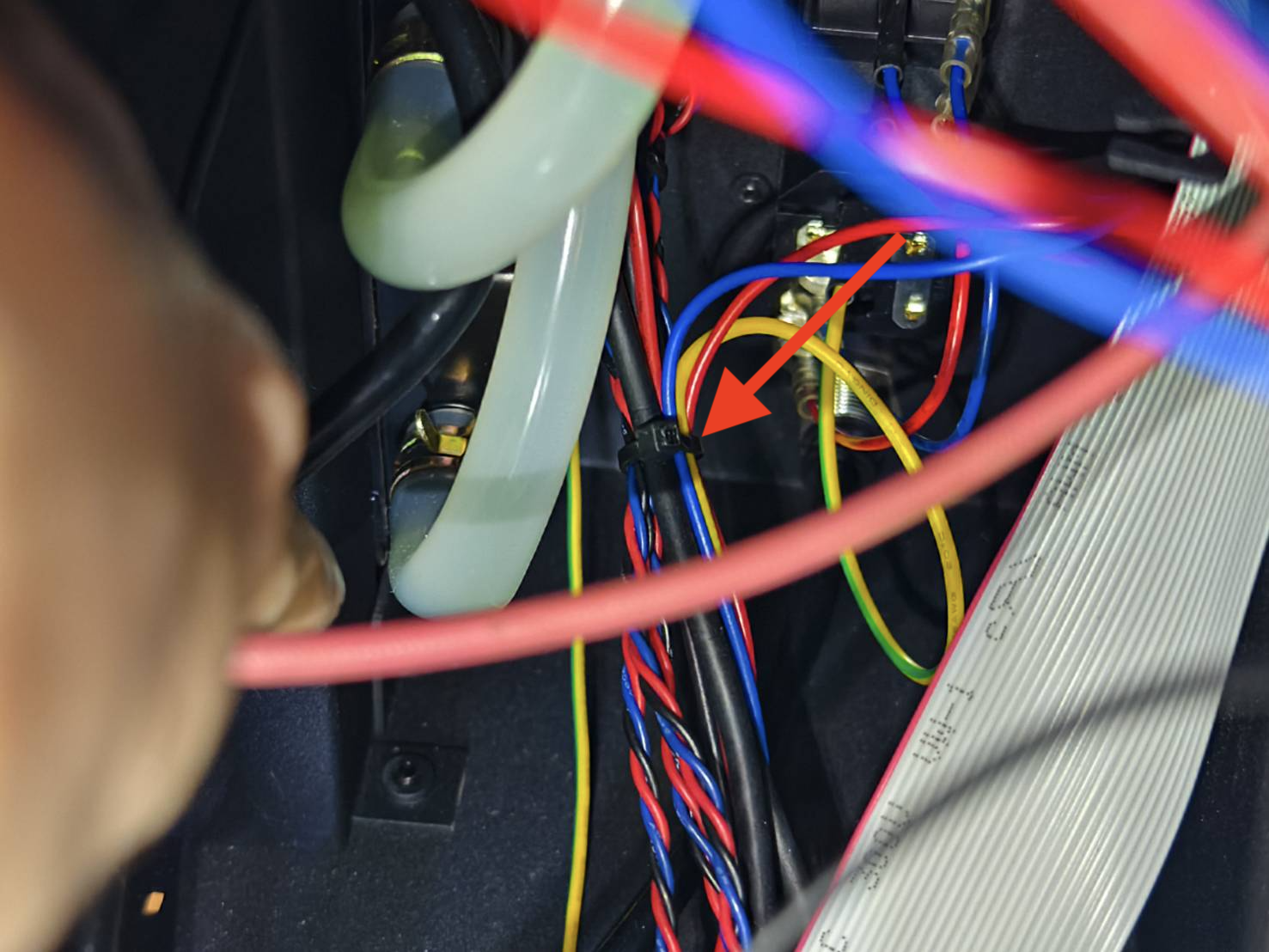

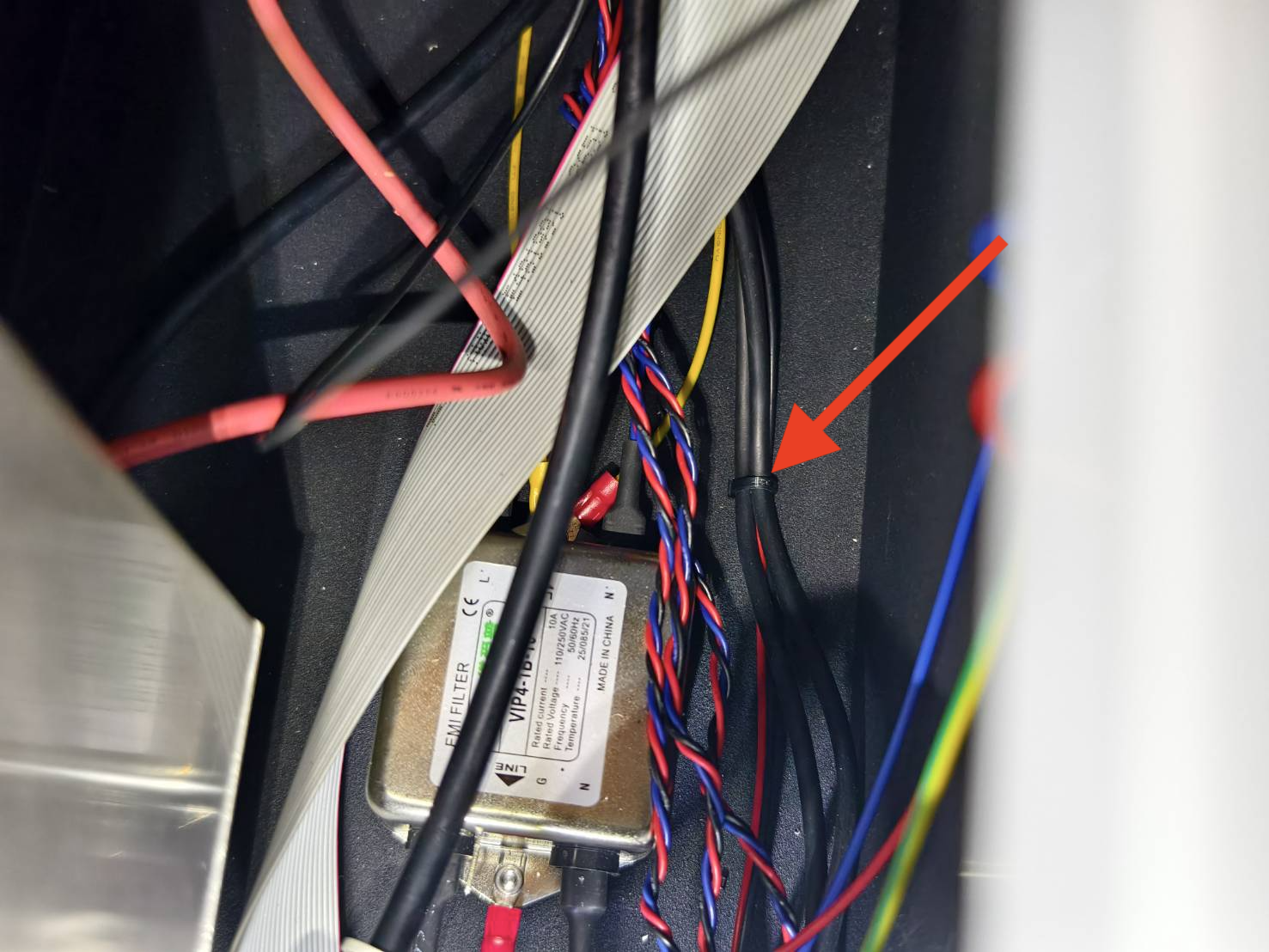

Corte as abraçadeiras no lado da placa principal. Neste exemplo, há 3 abraçadeiras. Pode haver mais, dependendo do seu modelo de máquina. O objetivo é cortar as abraçadeiras que prendem o cabo do motor do eixo X.

Passo 8

Solte os dois parafusos de aperto manual do suporte da polia branca no lado direito, e a correia do motor do eixo X poderá ser removida.
(Não é necessário remover os parafusos completamente. Basta desapertá-los até o fim.
O objetivo aqui é afrouxar a correia para que possa ser desmontada do motor do eixo X.)

Passo 9

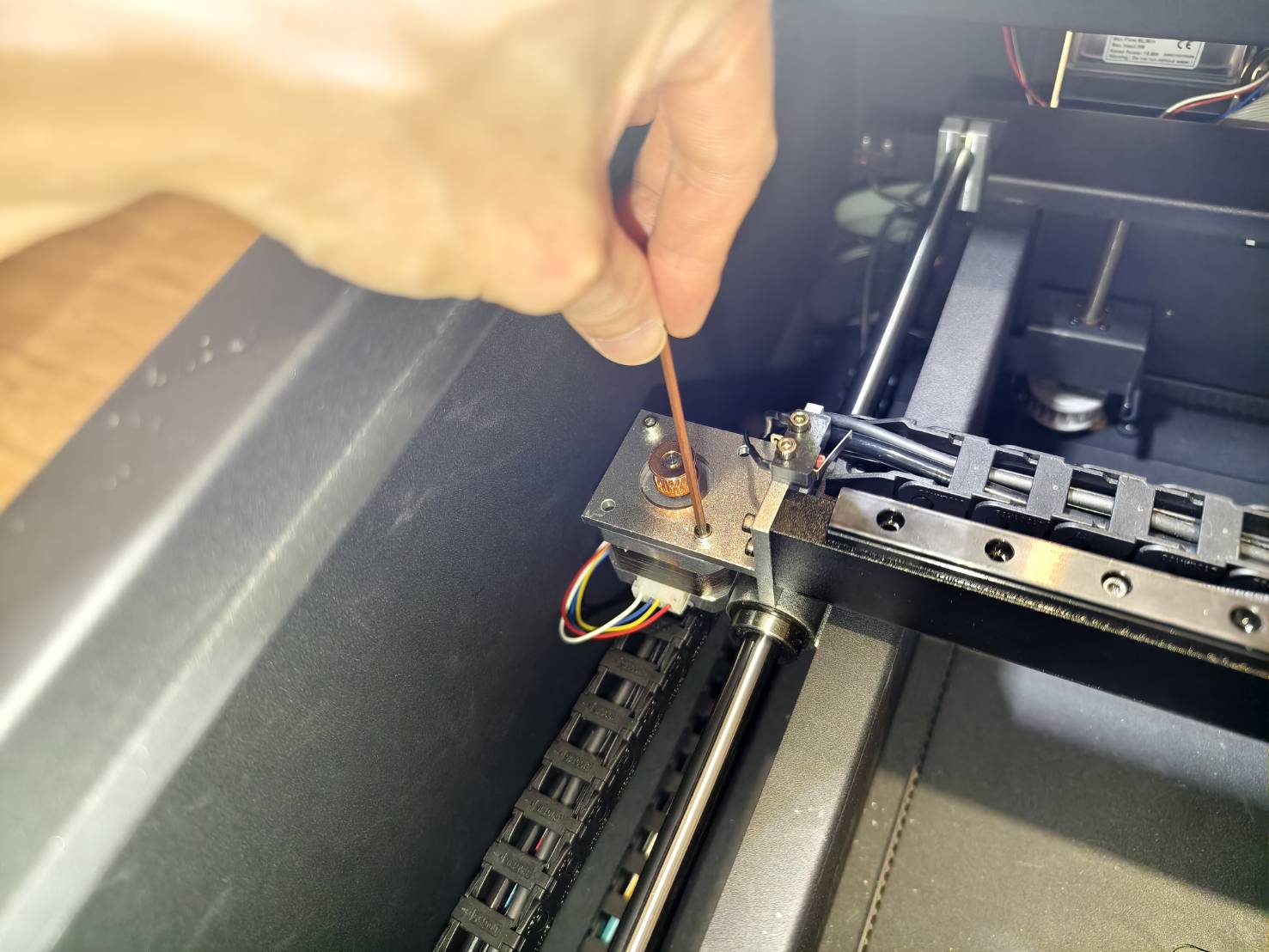

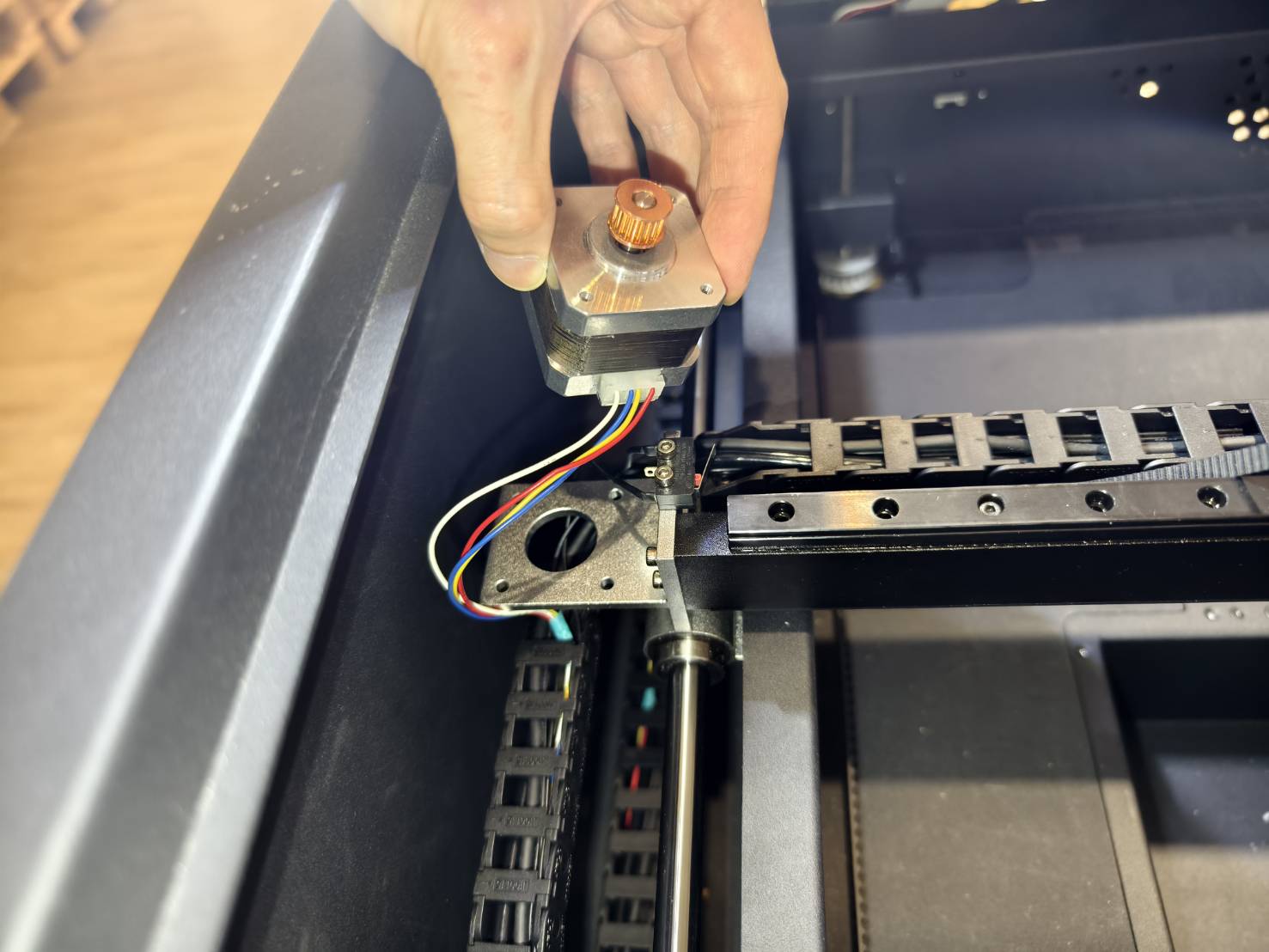

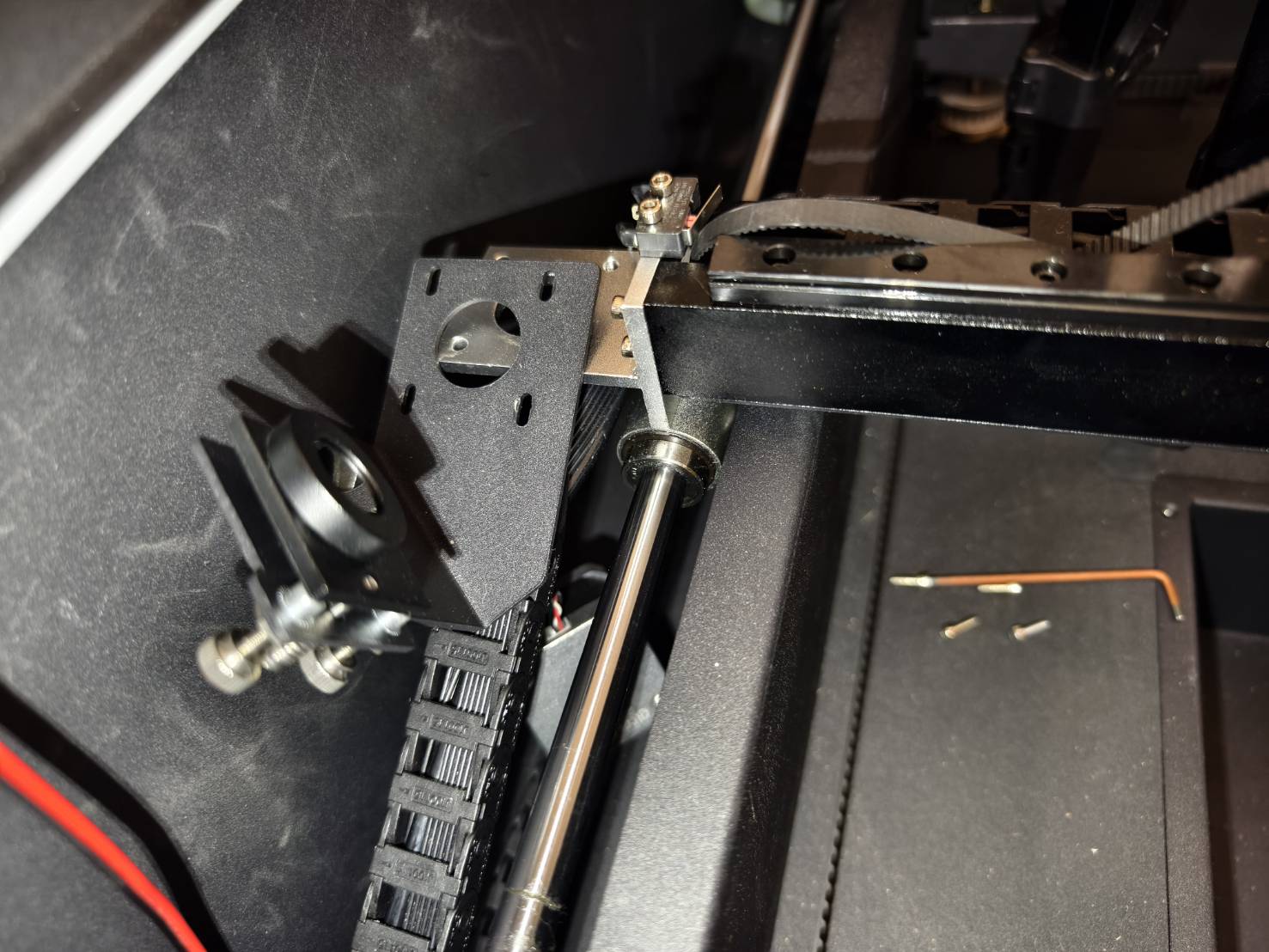

Remova o motor do eixo X desparafusando os quatro parafusos sextavados.
O motor e o conjunto do segundo espelho serão então separados.

Você pode deixá-los assim.

Passo 9

Desconecte a junta da esteira porta-cabos que está conectada na parte inferior do suporte do segundo espelho.
O suporte do segundo espelho pode então ser removido. Guarde-o com cuidado para remontagem posterior.

Passo 10

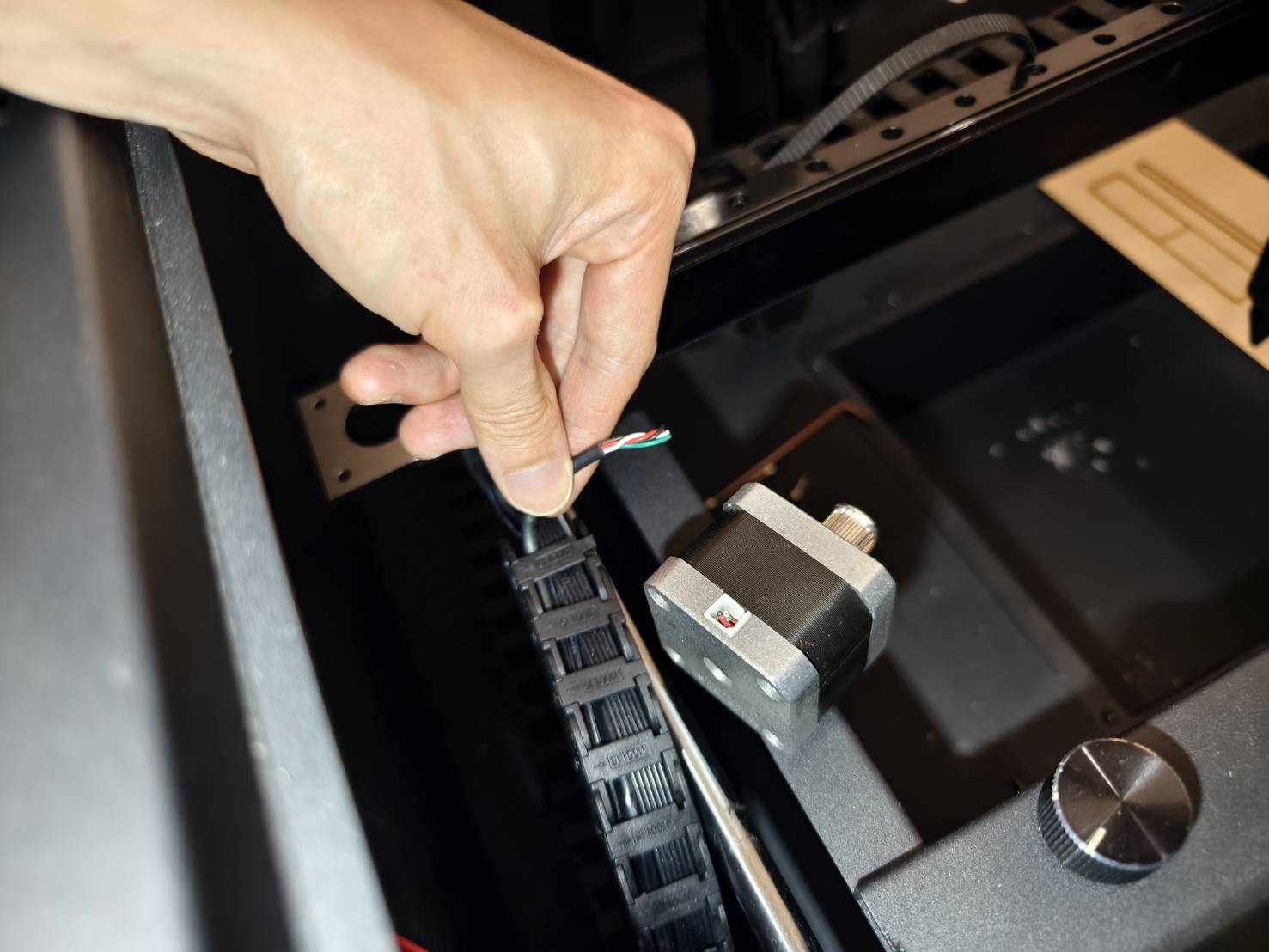

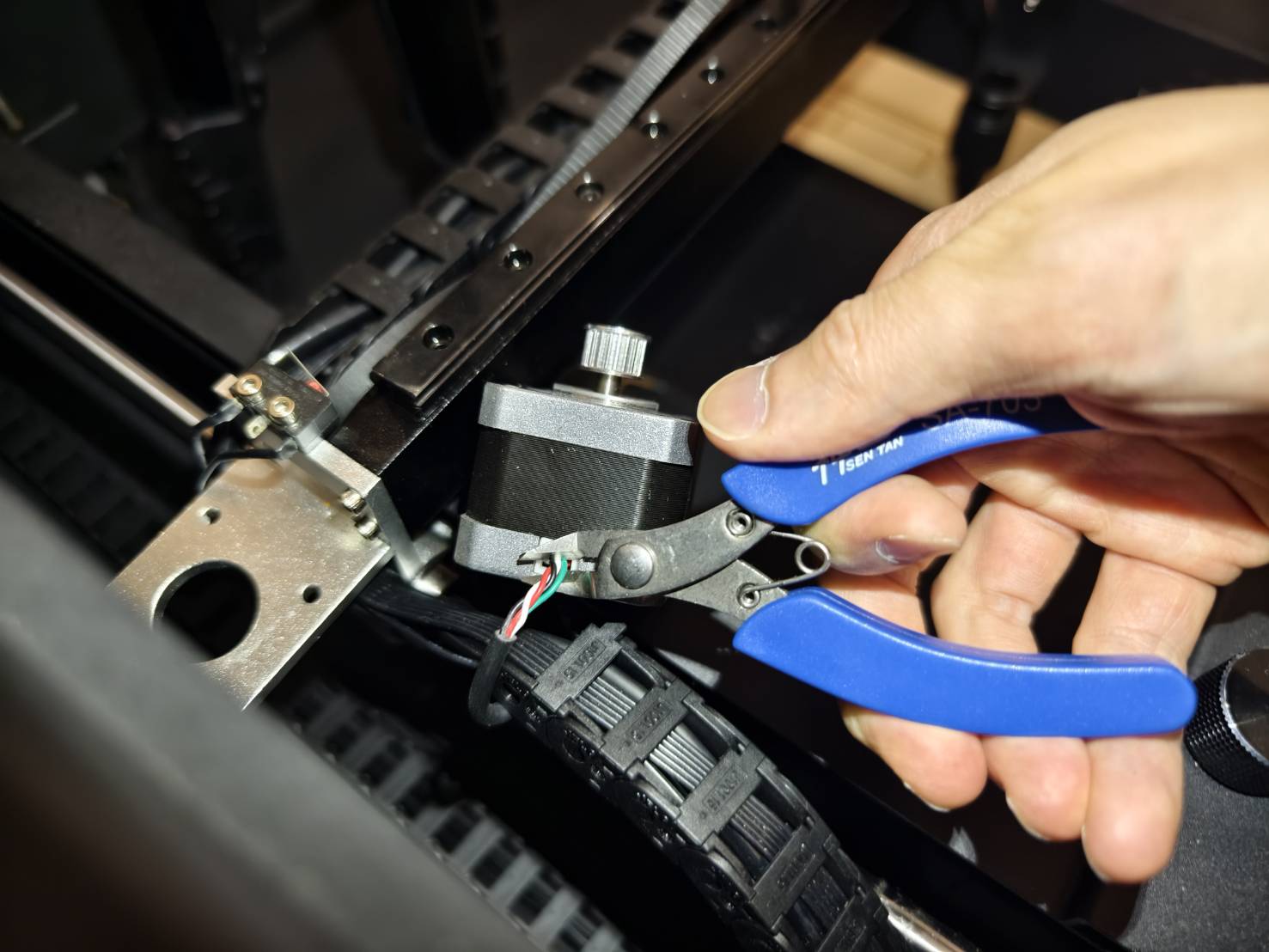

Corte os fios do motor antigo o mais próximo possível da sua base. Tente cortar os fios o mais próximo possível do motor antigo para manter o maior comprimento possível dos fios.

Passo 11

Solte a esteira porta-cabos de plástico da parte traseira da máquina.

Remova a esteira porta-cabos de plástico. As juntas da esteira podem ser abertas usando uma chave de fenda pequena.
Gire as juntas para desconectar a esteira.

Passo 12

Localize o cabo do motor antigo e marque-o com fita adesiva.
Corte o cabo e puxe-o para o lado da bomba de água.

Passo 13

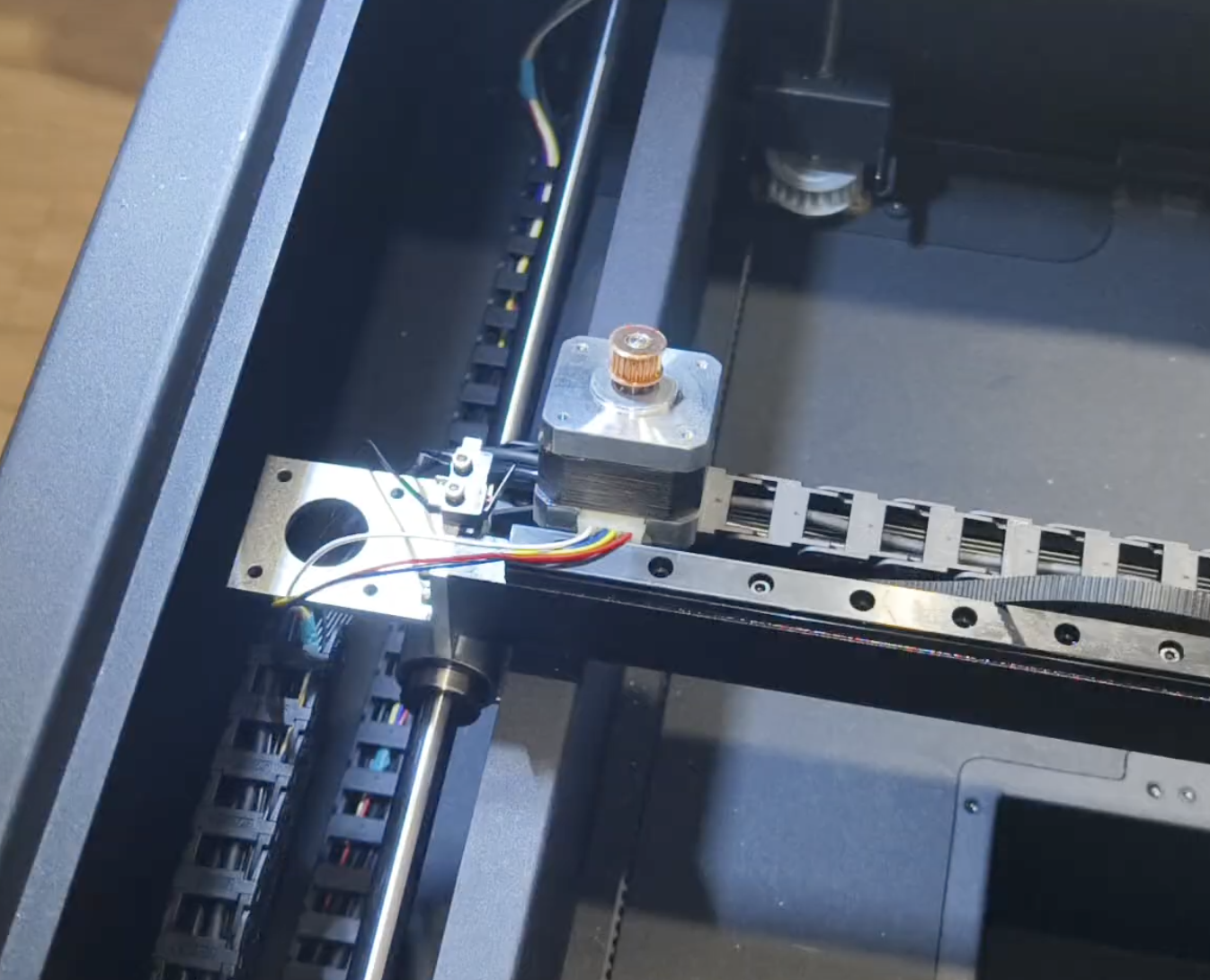

Fixe temporariamente o novo motor na máquina.

Passo 14 (Opcional)

Se os fios do seu motor não estiverem agrupados como um cabo, você pode usar fita para agrupá-los; isso facilitará as próximas etapas.

Pule esta etapa se o seu motor já vier com um cabo, não com fios soltos.

Passo 15

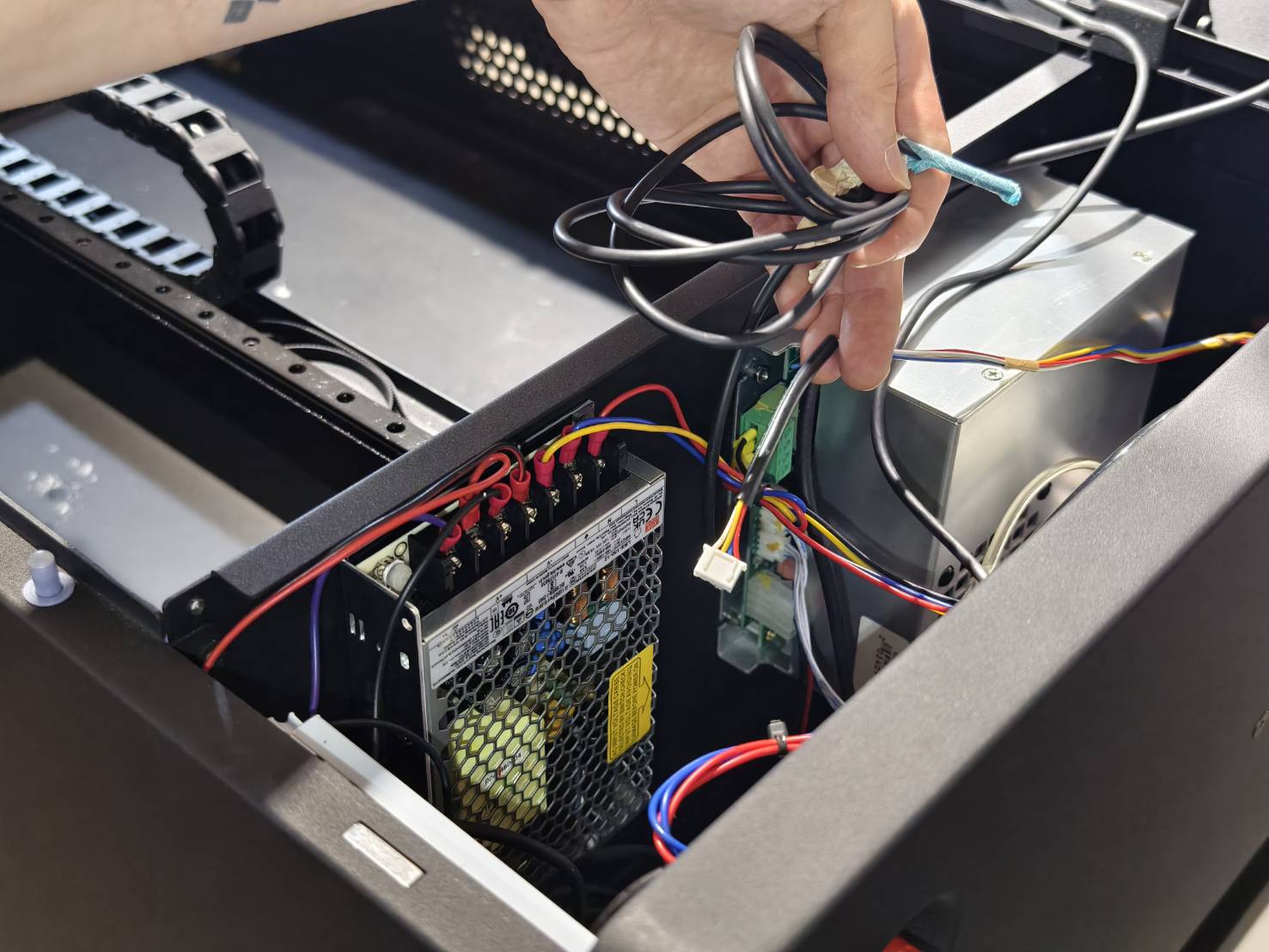

Puxe o conector do novo motor em direção ao lado da bomba de água.

Passo 16

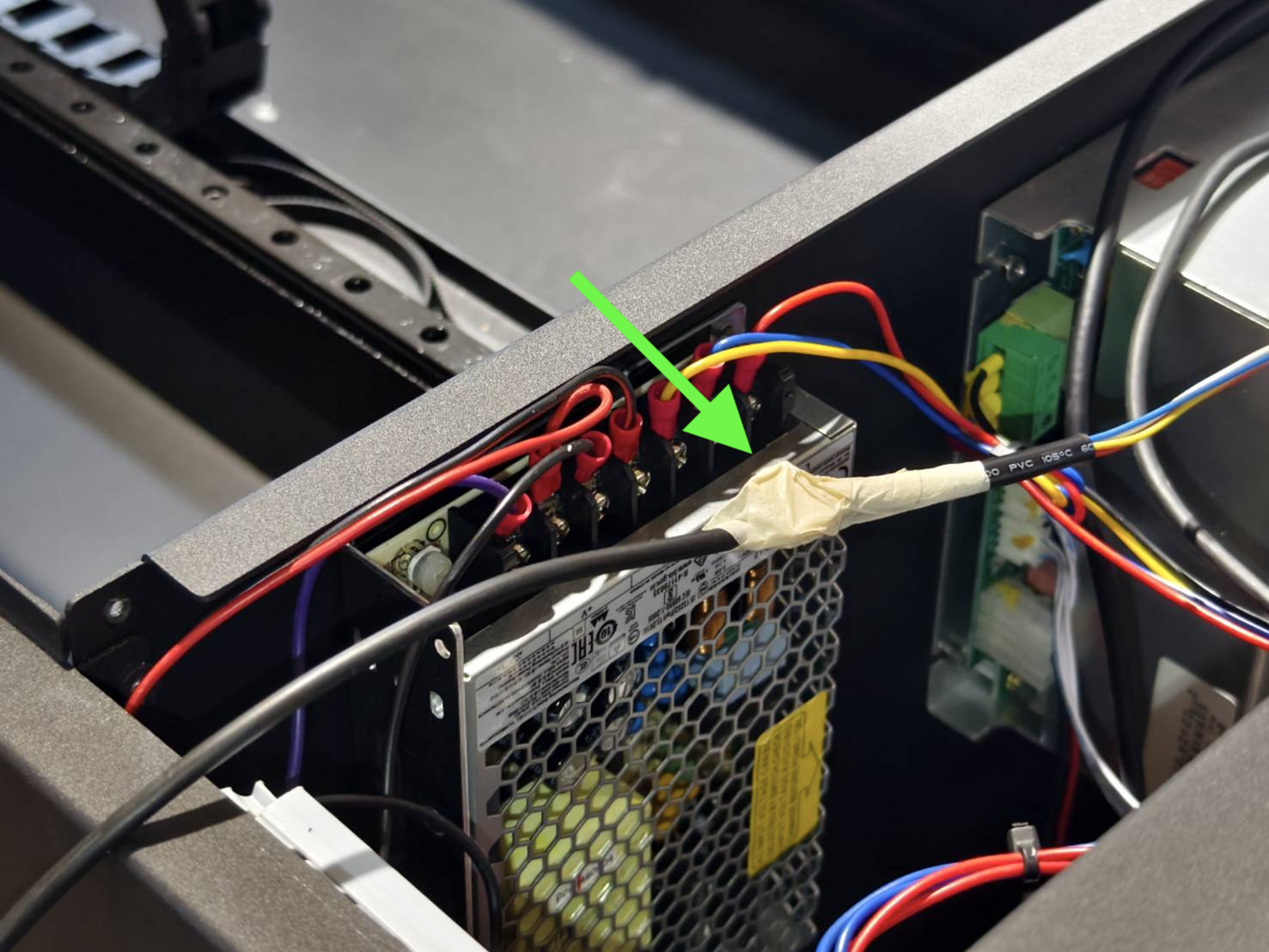

Conecte o cabo antigo ao conector do novo motor usando fita adesiva.
Teste a firmeza da conexão para garantir que esteja suficientemente forte.

Passo 17

Puxe o restante do cabo para a parte traseira da máquina, deixando um comprimento para que fique apoiado na parte inferior, conforme mostrado no vídeo.

Passo 18

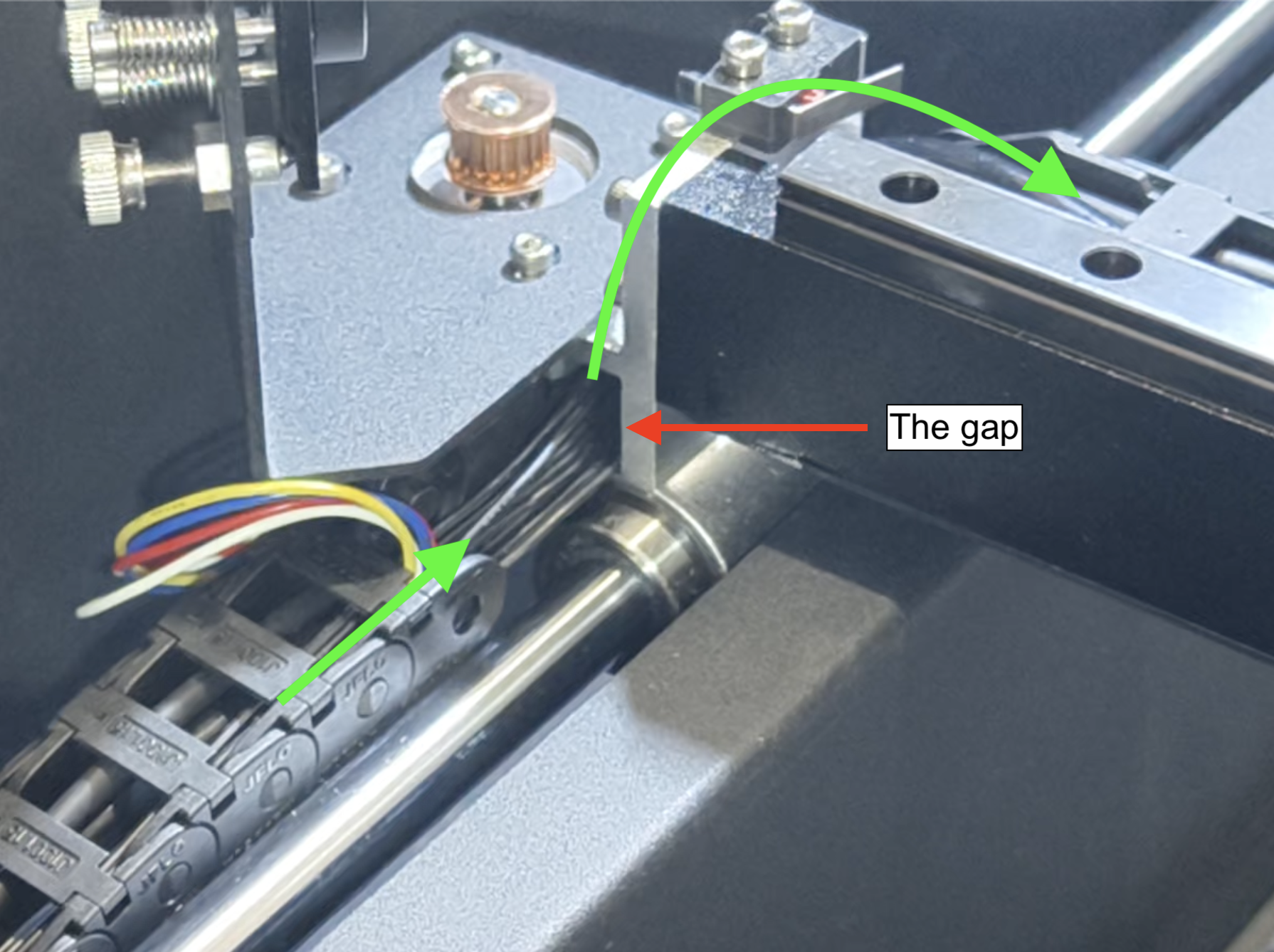

Reinstale a esteira porta-cabos.
Observe que a direção correta da esteira porta-cabos é com a face para baixo, ou seja, a abertura de cada elo deve estar voltada para baixo.

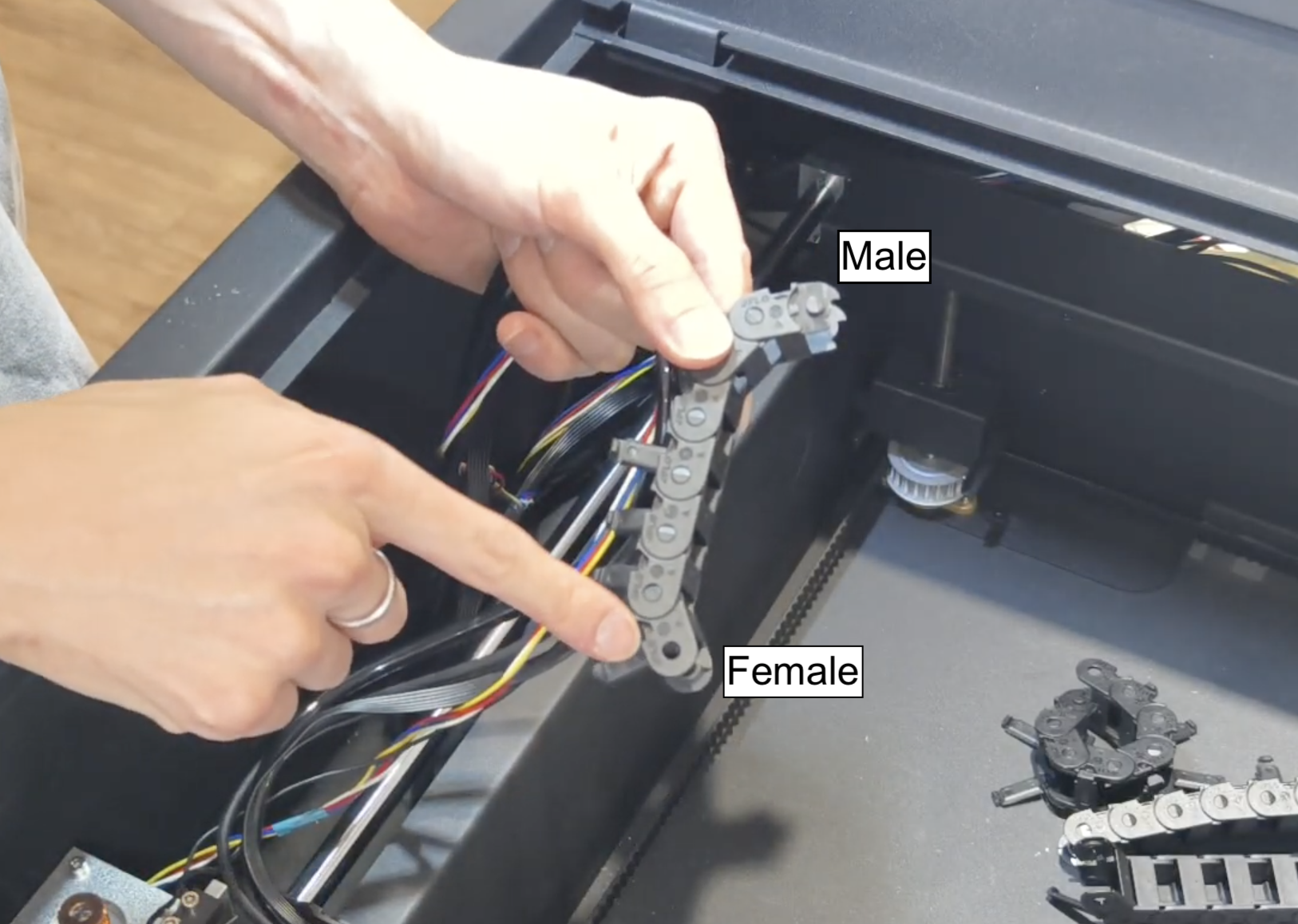

A esteira também tem uma orientação correta, onde o lado macho deve ficar na parte traseira da máquina e o lado fêmea na frente.
