Beambox II - Substituição da Tela Sensível ao Toque

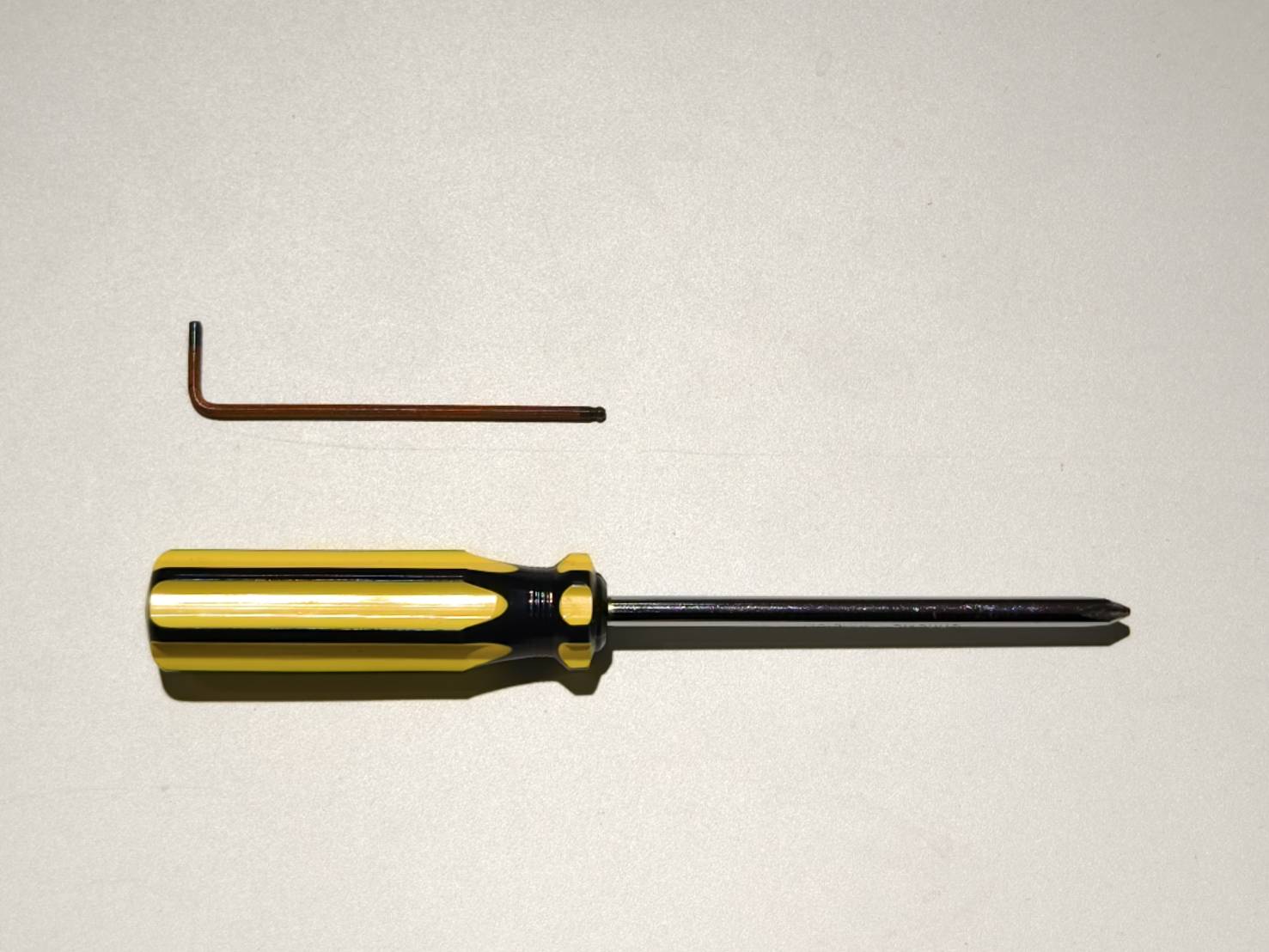

Ferramentas

Passo 1

Desligue a máquina e remova o cabo de alimentação.

Passo 2

Abra a tampa lateral para visualizar o interior da máquina.

• Utilize uma chave Phillips para abrir a tampa.



Passo 3

Desconecte o cabo USB Type-C.

Passo 4

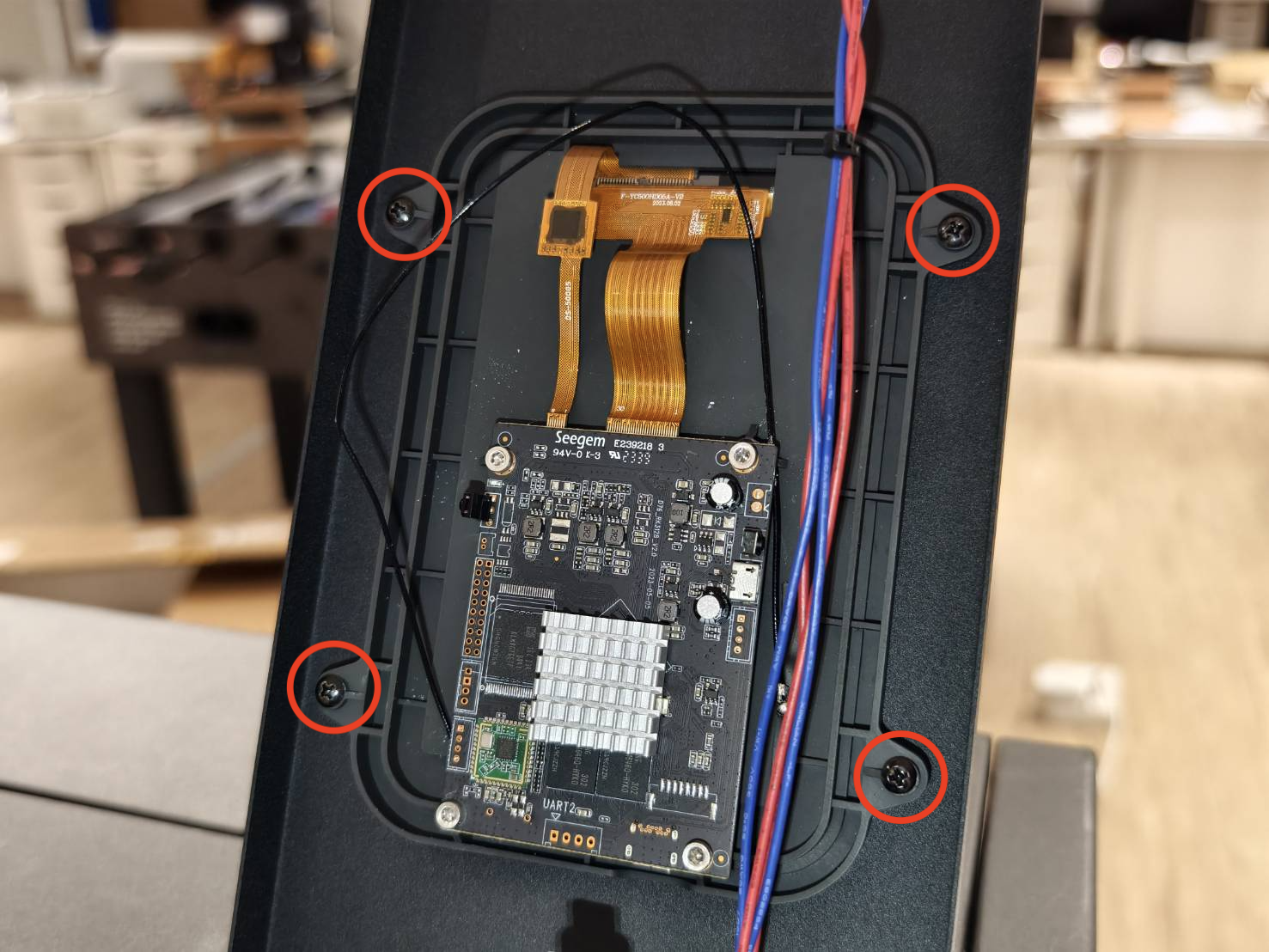

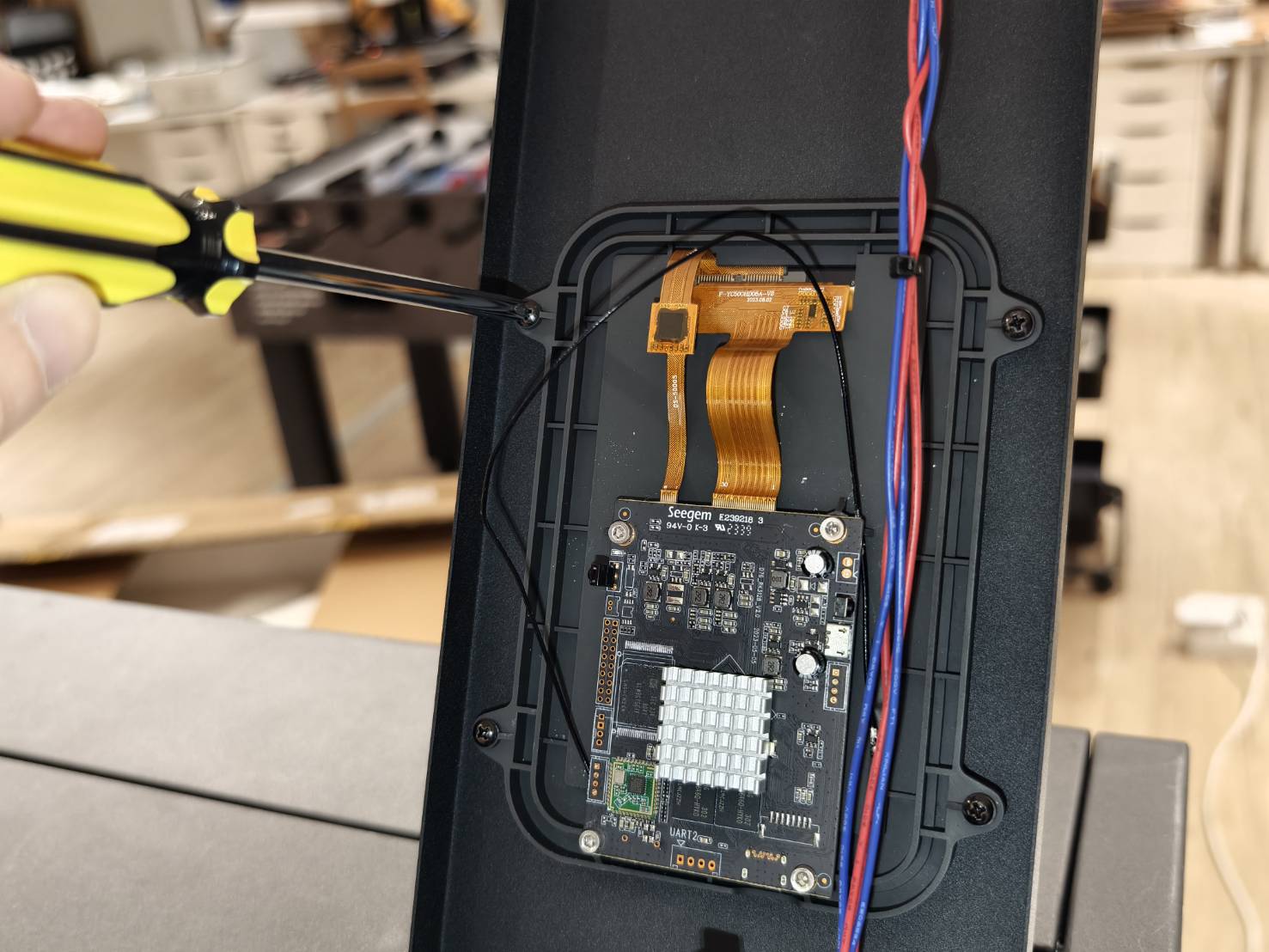

Remova os parafusos para retirar a tela com o suporte.

Passo 5

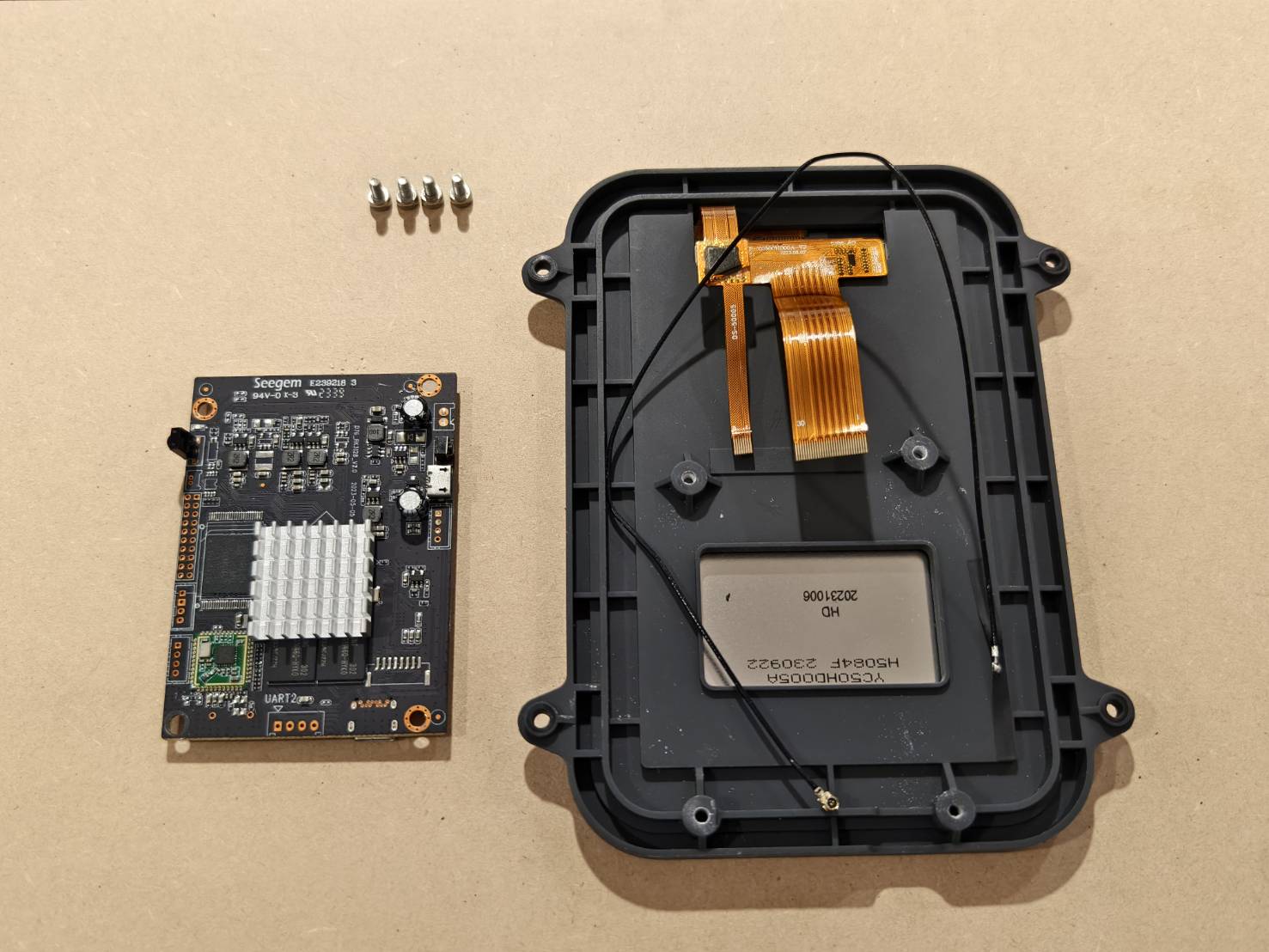

Remova a placa RK do suporte.
(Se sua máquina não possuir o fio preto do Wi-Fi, você pode ignorar esta etapa.)

Passo 6

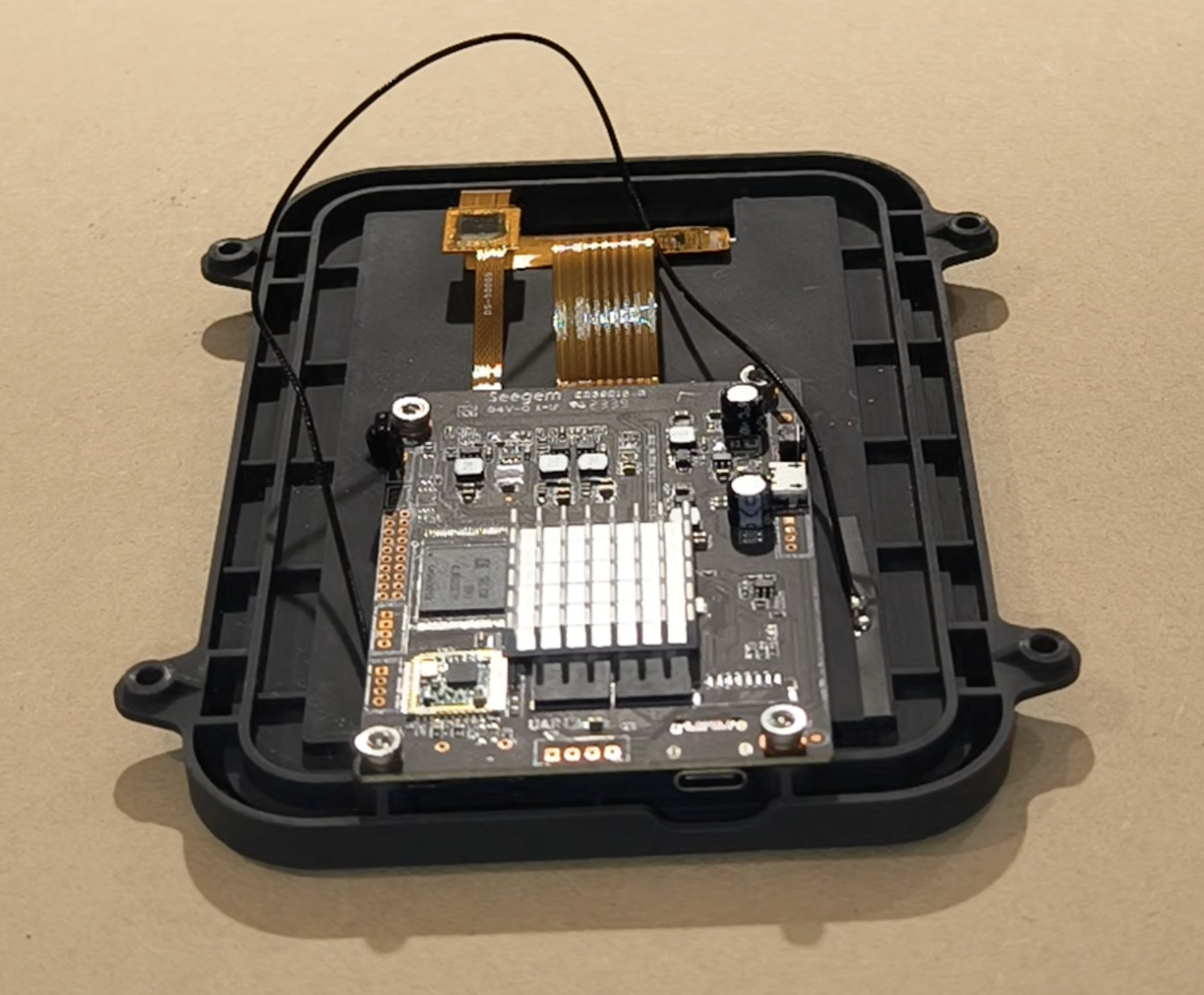

Instale a placa RK no novo suporte da tela.
(Se sua máquina não possuir o fio preto do Wi-Fi, você pode ignorar esta etapa.)

Passo 7

Instale o suporte da tela na máquina.

Passo 8

Certifique-se de conectar o cabo USB-C na placa RK.

Passo 9

Feche a tampa lateral e aperte o parafuso.
