Beambox II - Substituição do Interruptor Basculante

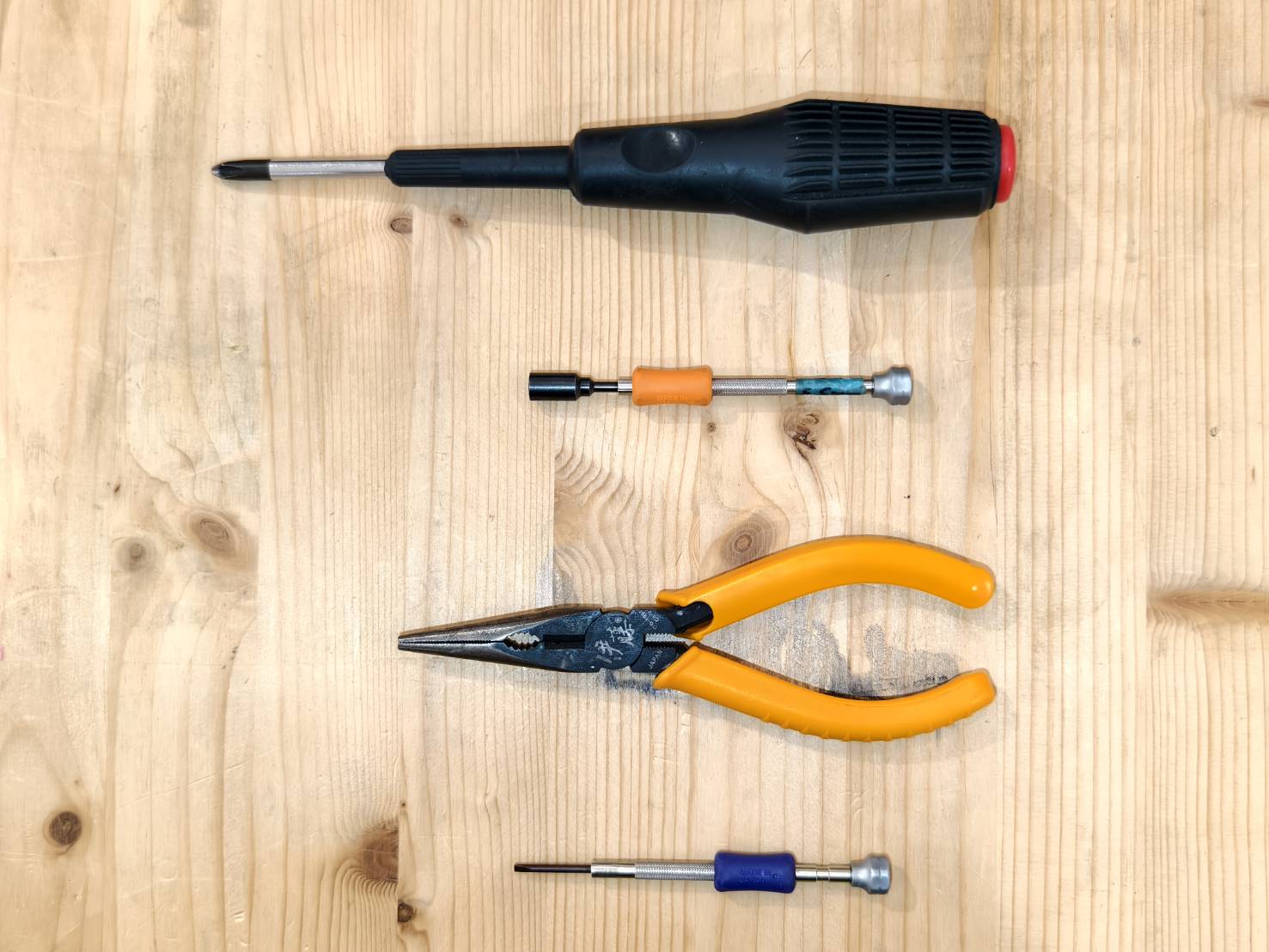

Ferramentas

Passo 1

Desligue a máquina e desconecte o cabo de alimentação.

Passo 2

Use uma chave de fenda para remover os parafusos na parte traseira da máquina. Em seguida, a tampa traseira poderá ser aberta.

Passo 3

• Desconecte os cabos do tubo laser e da fonte de alimentação do laser.


• Insira o fio da fonte de alimentação do laser no orifício.



• Feche a tampa traseira


Passo 4

Abra a tampa lateral para visualizar o interior da máquina.

• Utilize uma chave Phillips para abrir a tampa.



Passo 5

Desconecte os cabos.

Passo 6

Utilize uma chave soquete ou chave de boca de 5,5 mm para remover as duas porcas e guarde-as em local seguro para uso posterior.

Passo 7

Afrouxe a porca superior direita. Não é necessário remover este parafuso completamente.

Passo 8

Retire a fonte de alimentação e coloque-a em uma superfície plana.

Passo 9

Afrouxe a porca inferior direita. Não é necessário remover este parafuso completamente.

Passo 10

Após afrouxar a última porca, a fonte de alimentação poderá ser removida. Guarde-a em local seguro para remontagem posterior.

Passo 11

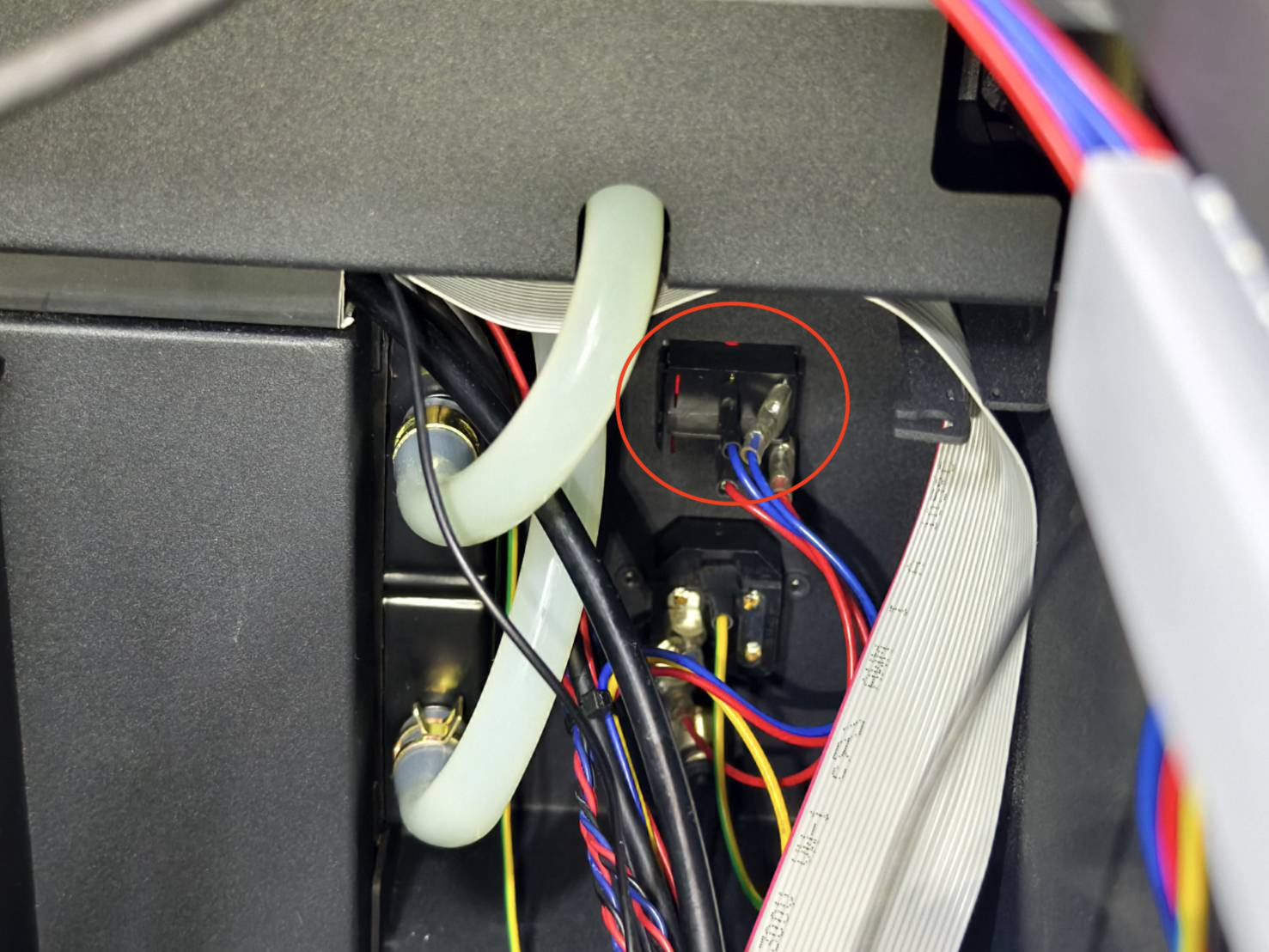

Localize a parte traseira do interruptor basculante dentro da máquina.

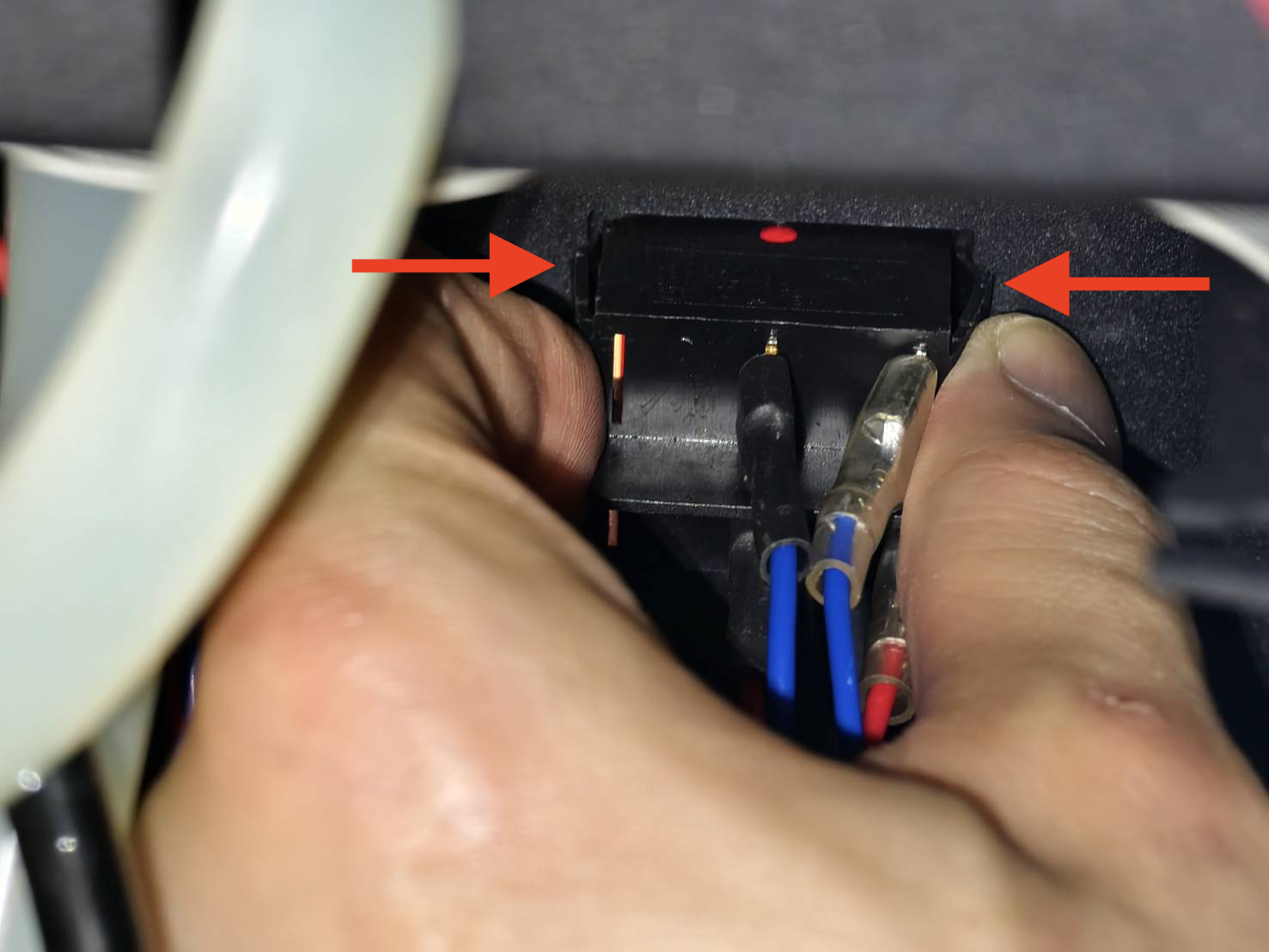

Tente empurrar o interruptor ligeiramente para fora. Você deve pressionar as laterais do interruptor com os dedos; em seguida, o interruptor poderá ser empurrado e movimentado.

Passo 12

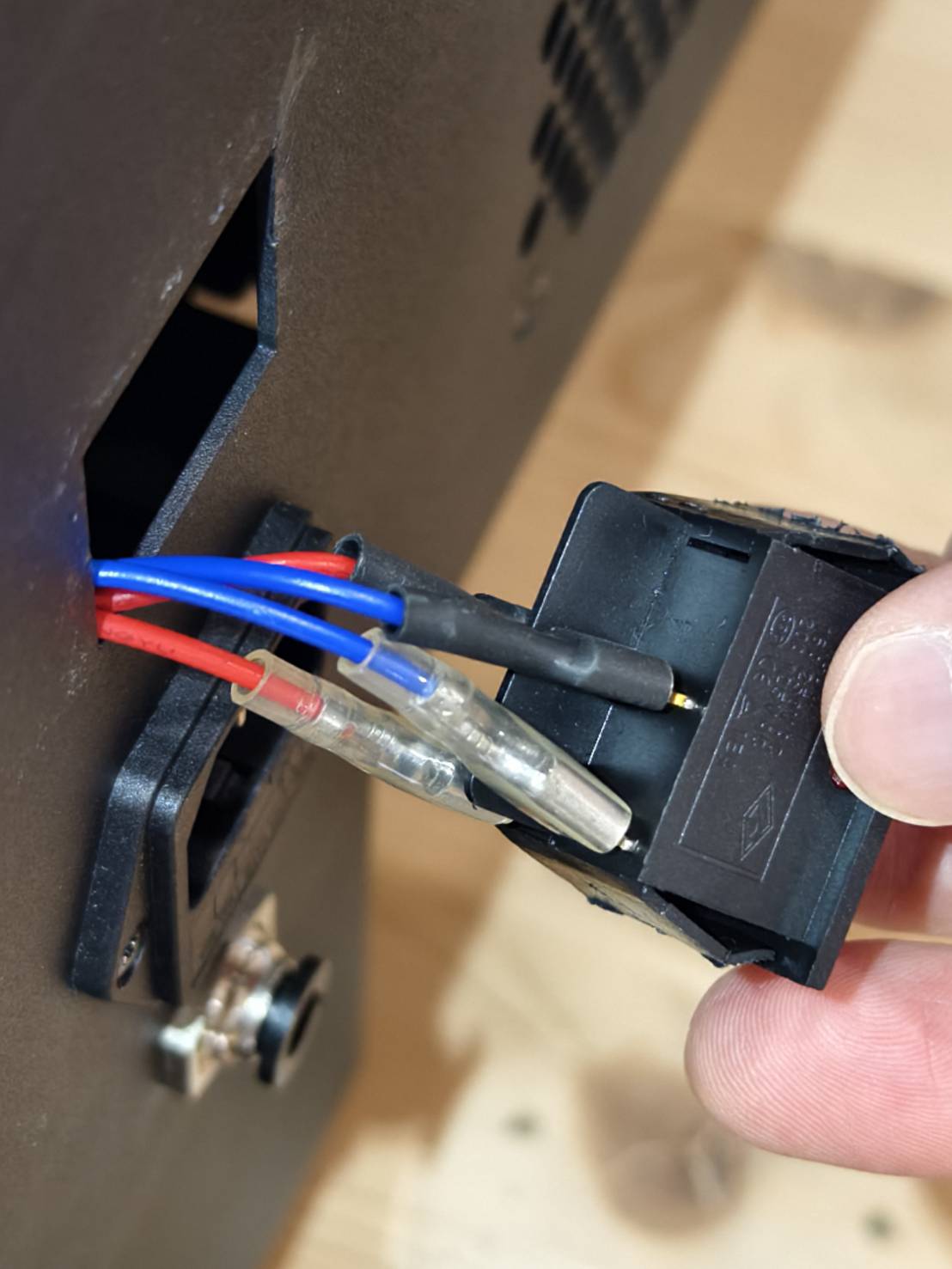

Com uma das mãos empurrando o interruptor para fora, use a outra mão para retirá-lo com uma chave de fenda chata.

Passo 13

Tire fotos para garantir a posição correta de cada fio.

Passo 14

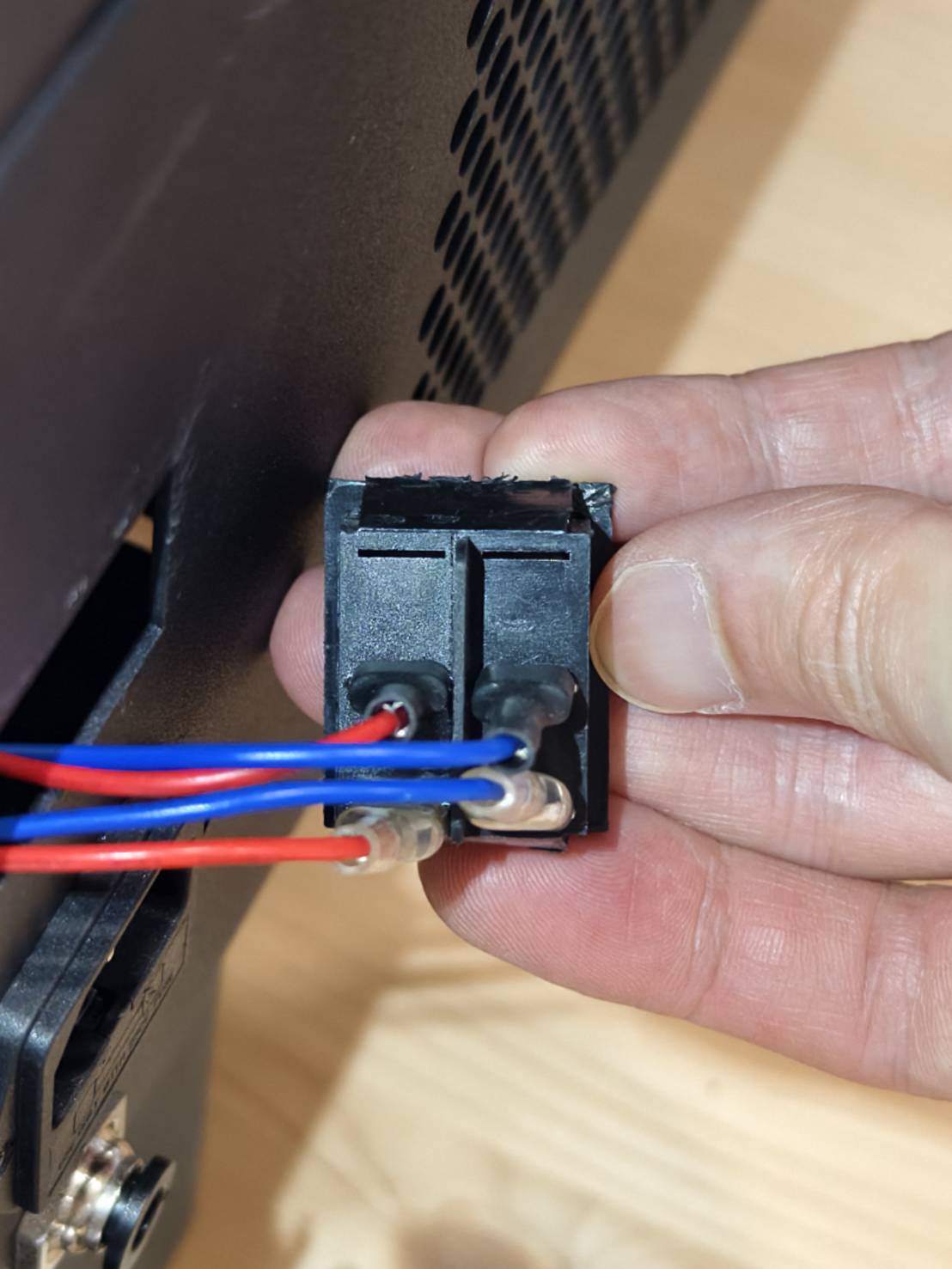

Desconecte os fios do interruptor.

Passo 15

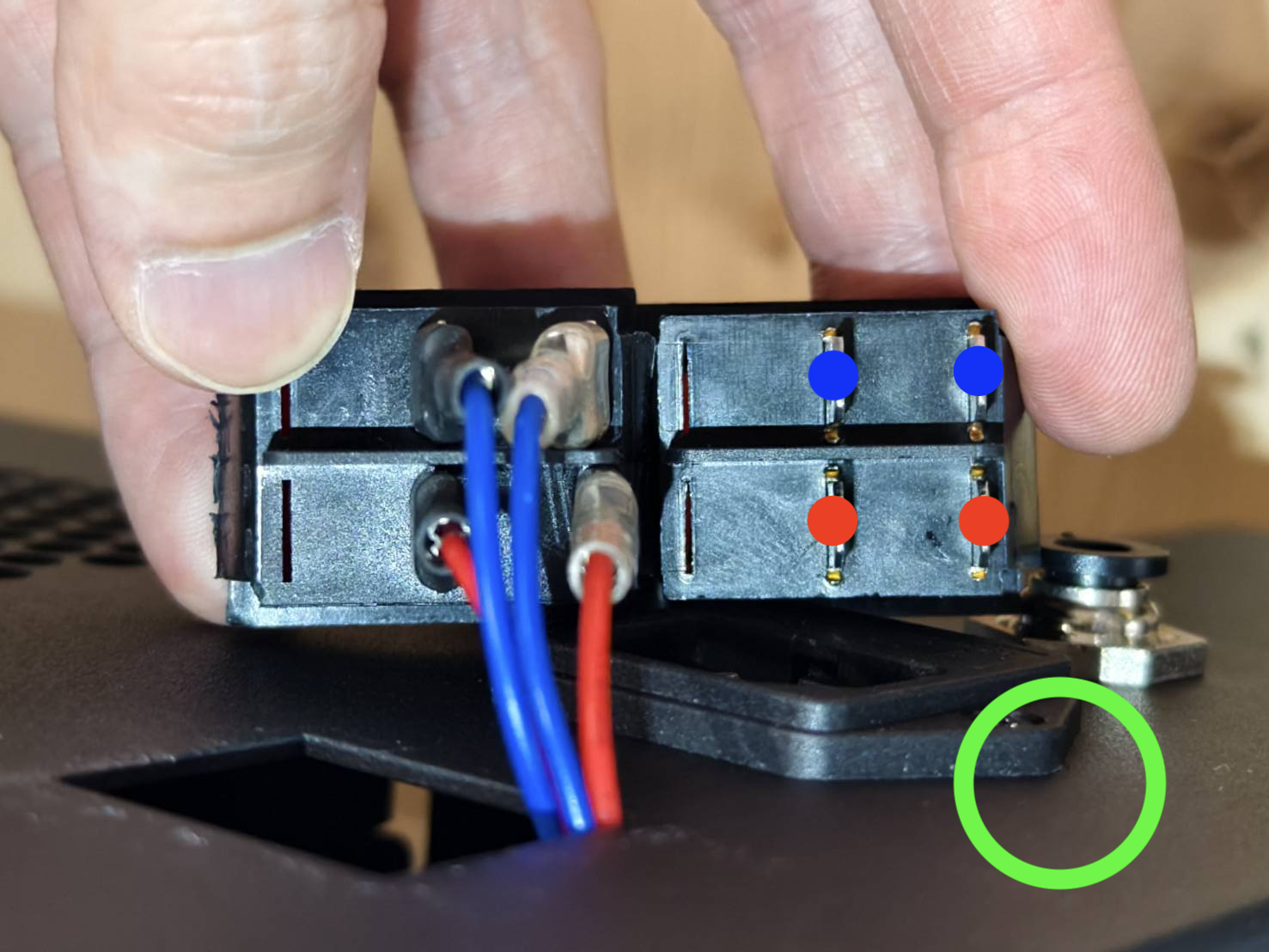

Conecte os fios ao novo interruptor.
Certifique-se de que os fios estejam nas posições corretas, conforme mostrado na foto abaixo ou conforme as fotos tiradas no Passo 13.

Passo 16

Insira o interruptor no orifício.

Passo 17

Recoloque a fonte de alimentação do laser nos suportes.

Passo 18

Aperte as porcas superior direita e inferior direita.
