Beambox II - Substituição da Fonte de Alimentação (PSU) do Laser

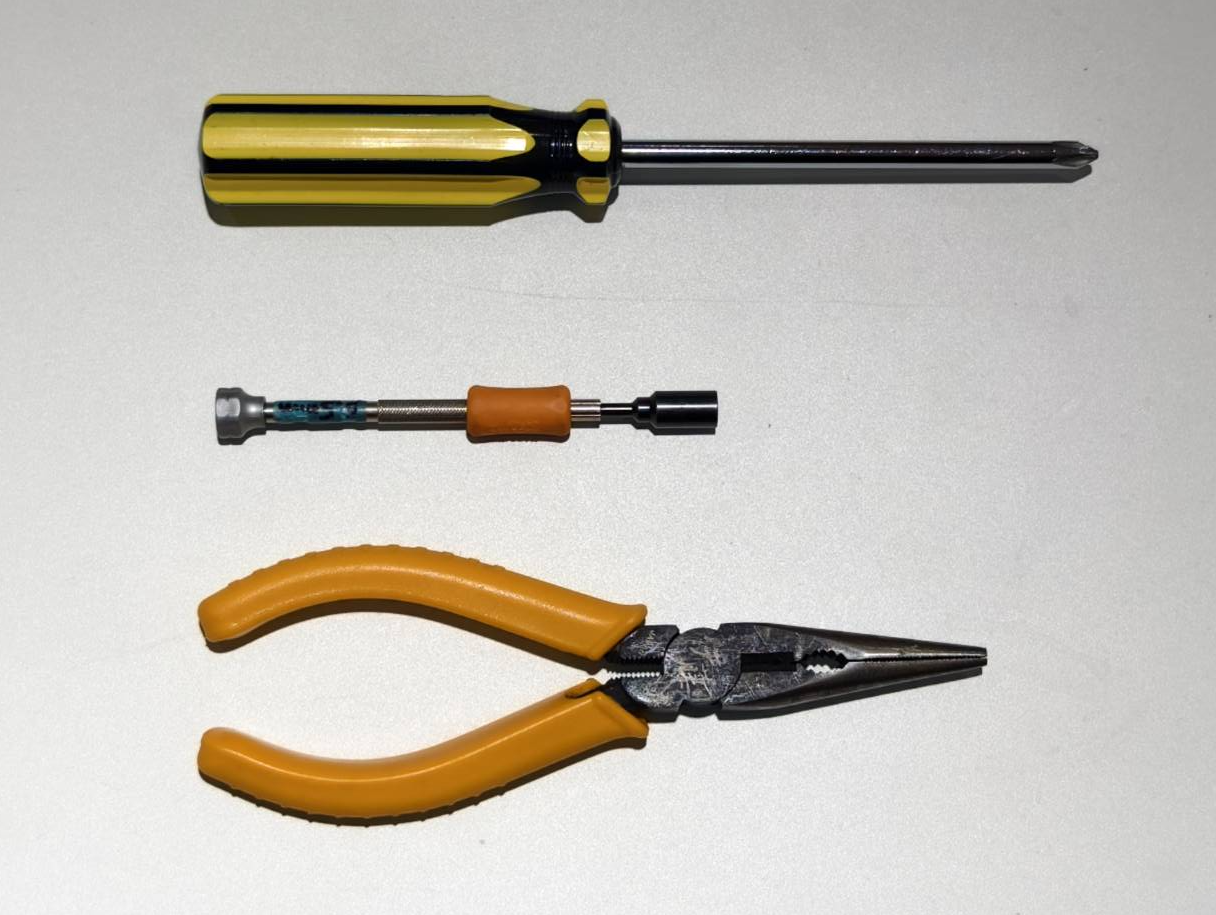

Ferramentas

Passo 1

Desligue a máquina e remova o cabo de alimentação.

Passo 2

Use uma chave Phillips para remover os parafusos na parte traseira da máquina. Em seguida, a tampa traseira poderá ser aberta.

Passo 3

• Desconecte os cabos do tubo laser e da fonte de alimentação do laser.

• Insira o fio da fonte de alimentação do laser no orifício.


• Feche a tampa traseira


Passo 4

Abra a tampa lateral para acessar o interior da máquina.

• Use uma chave Phillips para remover a tampa.



Passo 5

Desconecte todos os cabos.

Passo 6

Utilize uma chave de soquete de 5,5mm ou uma chave de boca para remover as duas porcas e guarde-as em local seguro para uso posterior.

Passo 7

Afrouxe a porca superior direita. Não é necessário remover este parafuso completamente.

Passo 8

Retire a fonte de alimentação (PSU) e coloque-a sobre uma superfície plana.

Passo 9

Afrouxe a porca inferior direita. Não é necessário remover este parafuso completamente.

Passo 10

Após afrouxar a última porca, a fonte de alimentação (PSU) poderá ser removida.

Passo 11

• Verifique se sua nova fonte de alimentação do laser possui este pequeno jumper instalado.
  Se sua nova fonte de alimentação não possuir o jumper, remova-o da fonte antiga e instale-o na nova fonte.

• Posicione a nova fonte de alimentação do laser nos pinos de fixação.

Passo 12

Aperte as porcas superior direita e inferior direita.

Passo 13

Reinstale a porca inferior esquerda.

Passo 14

• Reinstale a porca superior esquerda.




• Se encontrar dificuldade para instalar esta porca, você pode usar um alicate para tentar apertá-la.


• Caso não seja possível apertá-la ou fixá-la, esta porca pode ser ignorada ou deixada solta no pino de fixação.


Passo 15

• Reconecte os cabos.



• Certifique-se de que a tensão esteja ajustada para a fonte de energia do seu país ou ambiente.
  (Se você não souber, pode consultar a Wikipedia)


  115V	230V

• Feche a tampa lateral e aperte o parafuso.


Passo 16

• Puxe o cabo da nova fonte de alimentação através do orifício e direcione-o para o lado da tampa traseira.

• Reconecte os cabos do tubo laser e da fonte de alimentação do laser.

• Feche a tampa traseira e aperte o parafuso.
