Beambox II - Substituição da Fonte de Alimentação de 12V (PSU 12V)

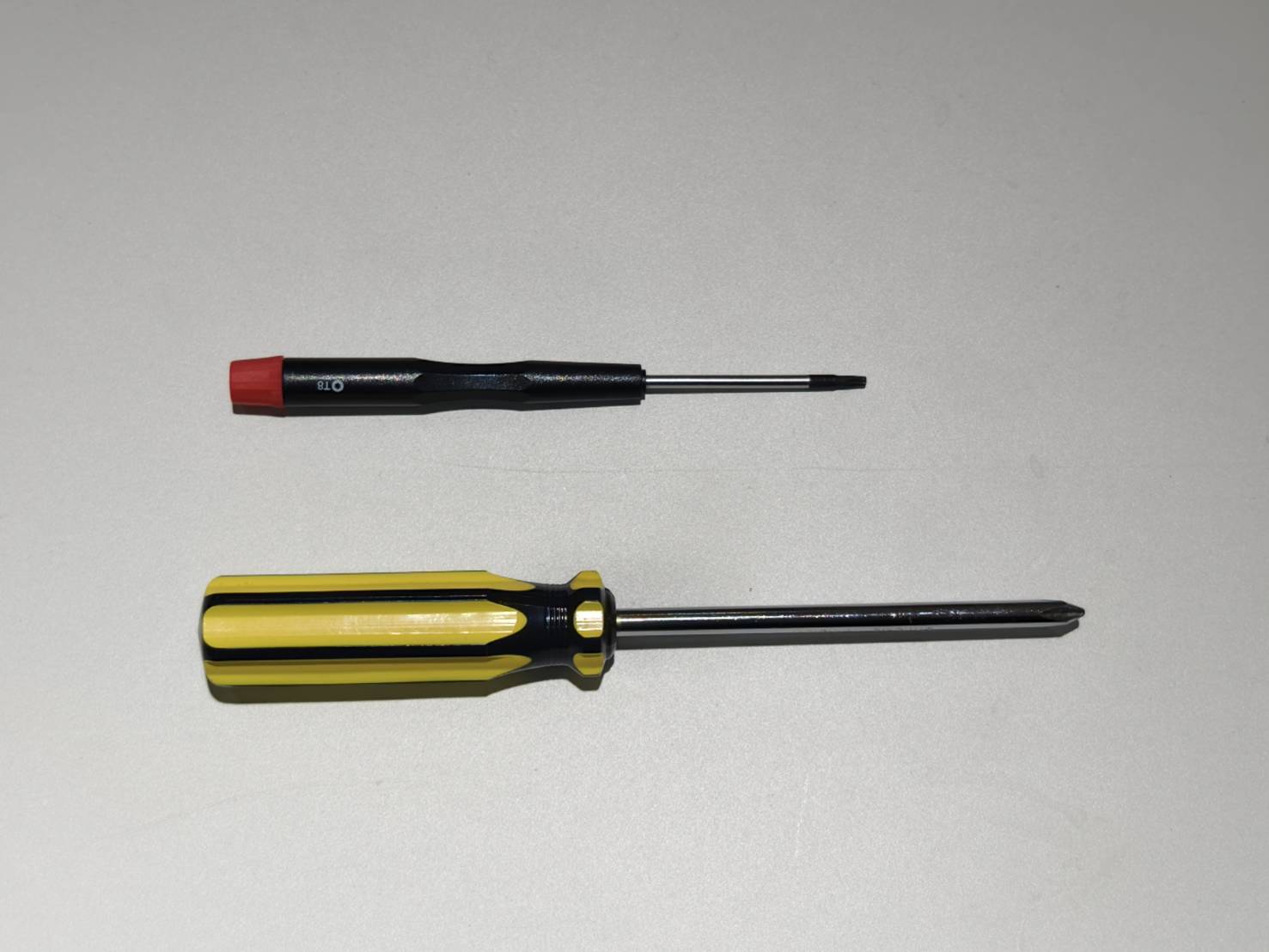

Ferramentas

Passo 1

Desligue a máquina e remova o cabo de alimentação.

Passo 2

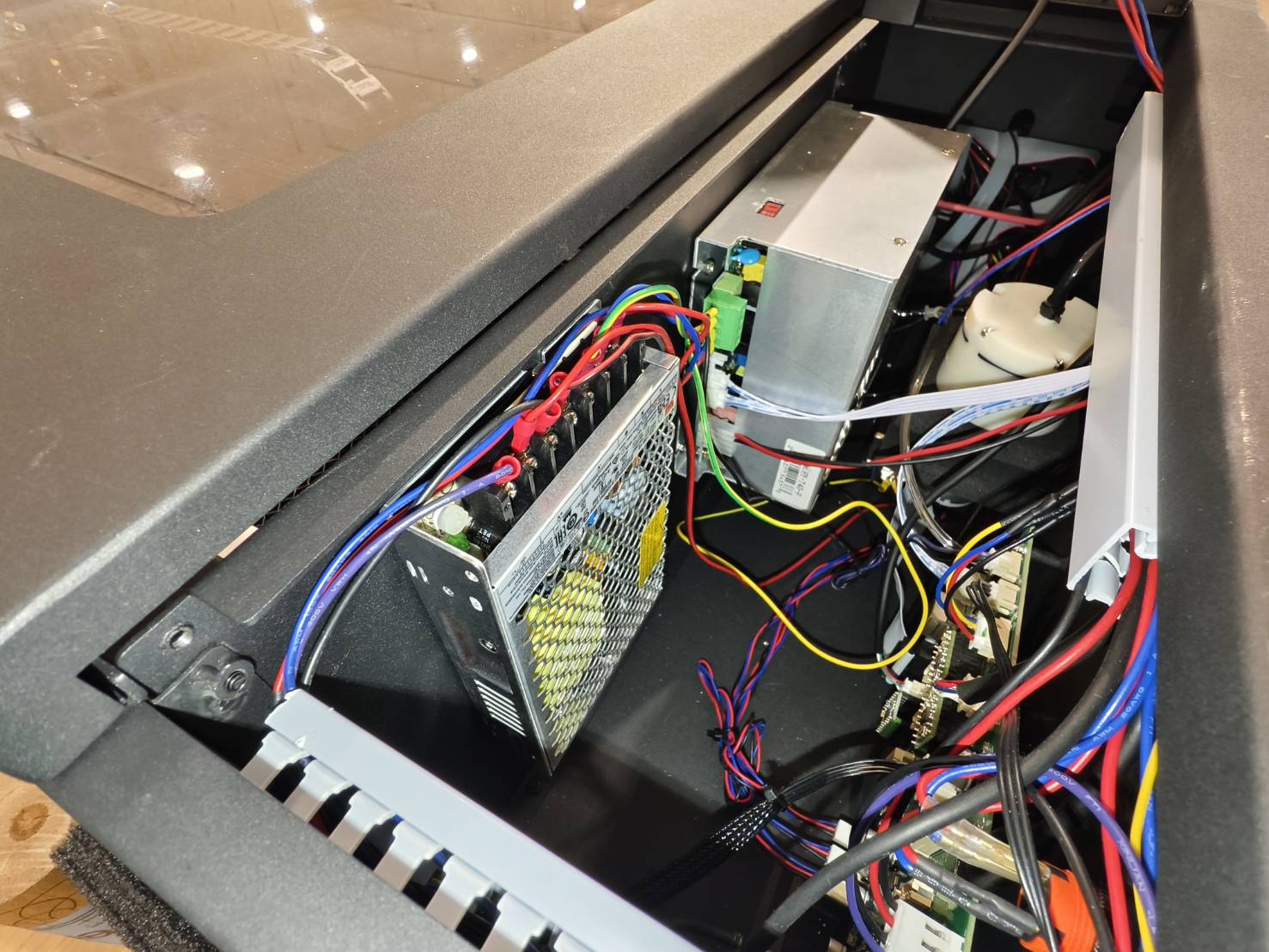

Abra a tampa lateral para visualizar o interior da máquina.

• Utilize uma chave Phillips para abrir a tampa.



Passo 3

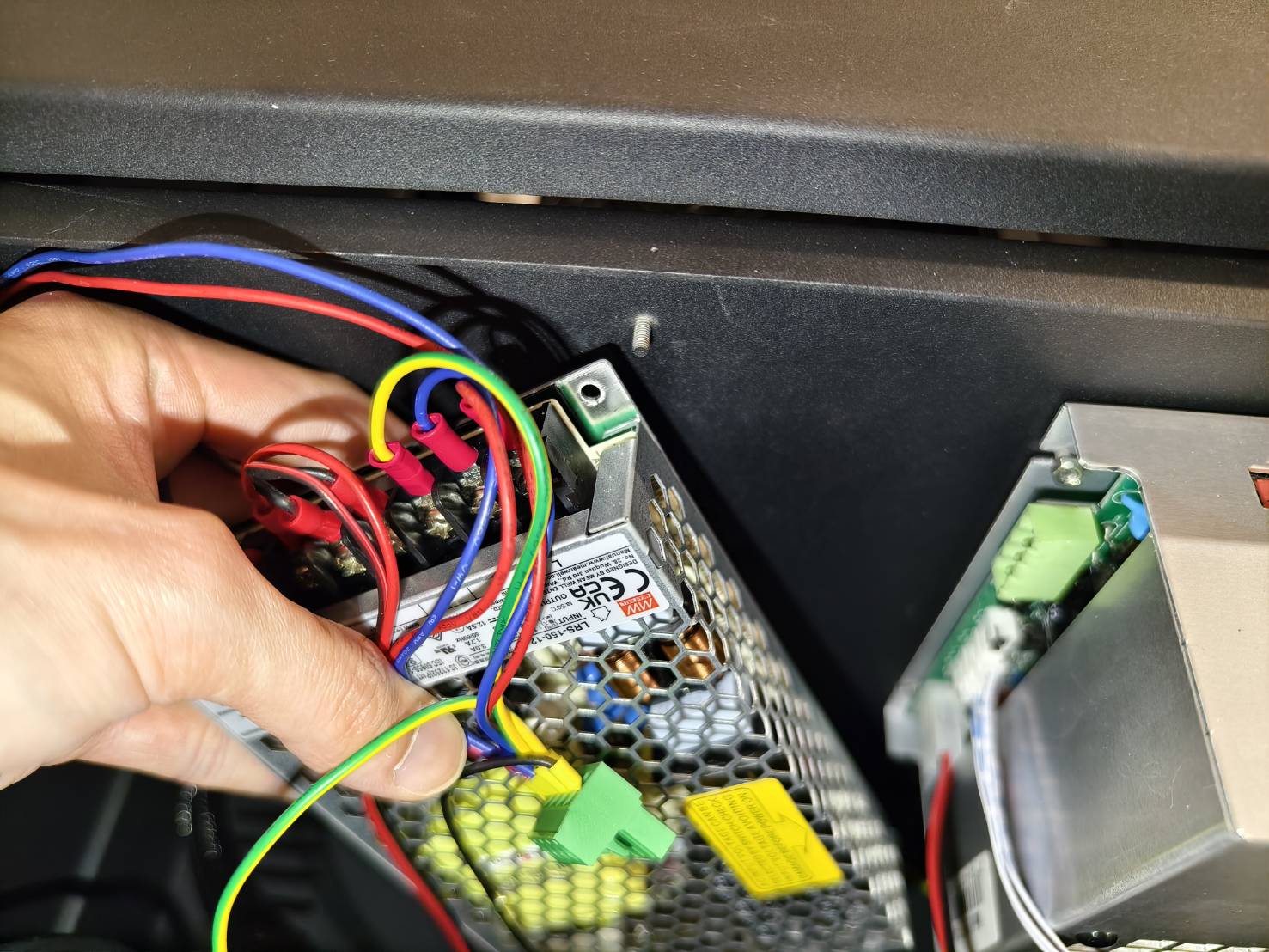

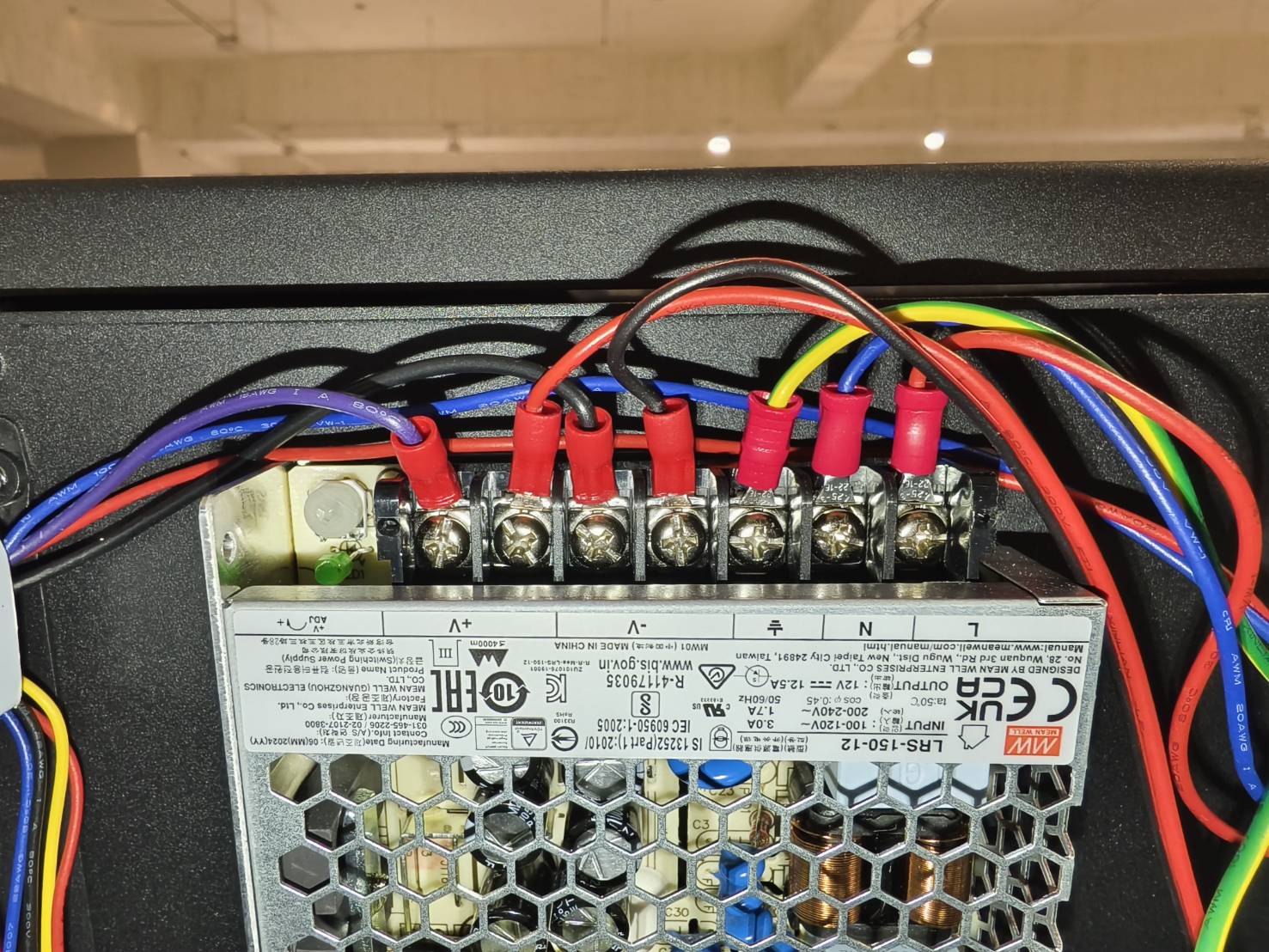

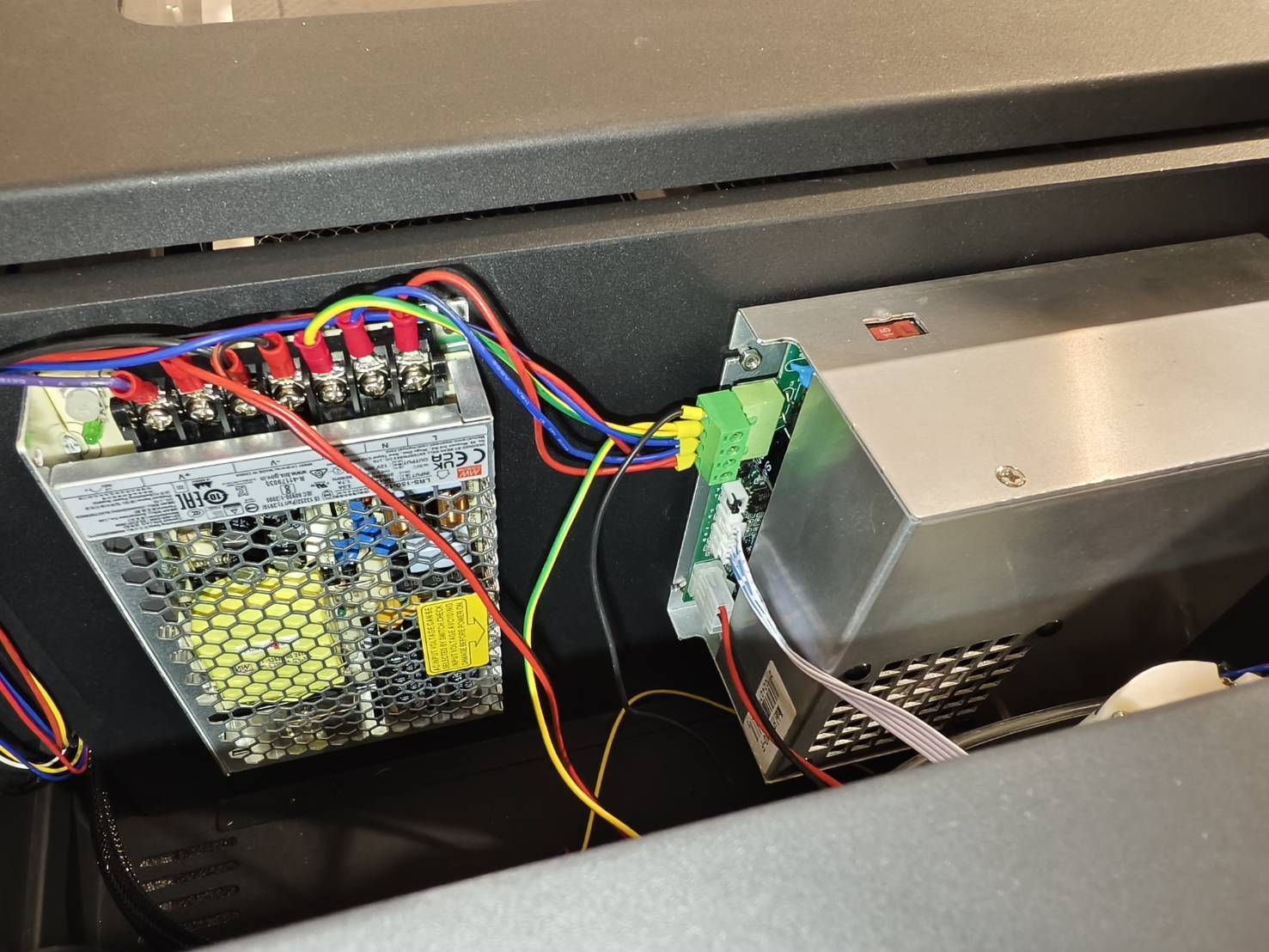

Fotografe toda a configuração da fiação da fonte de alimentação de 12V. Certifique-se de que as fotos estejam o mais nítidas possível.
O objetivo é evitar que você esqueça a posição dos fios ao instalar a nova fonte.
(Caso esqueça onde um cabo deve ser conectado, consulte o diagrama para a configuração mais recente.)

Passo 4

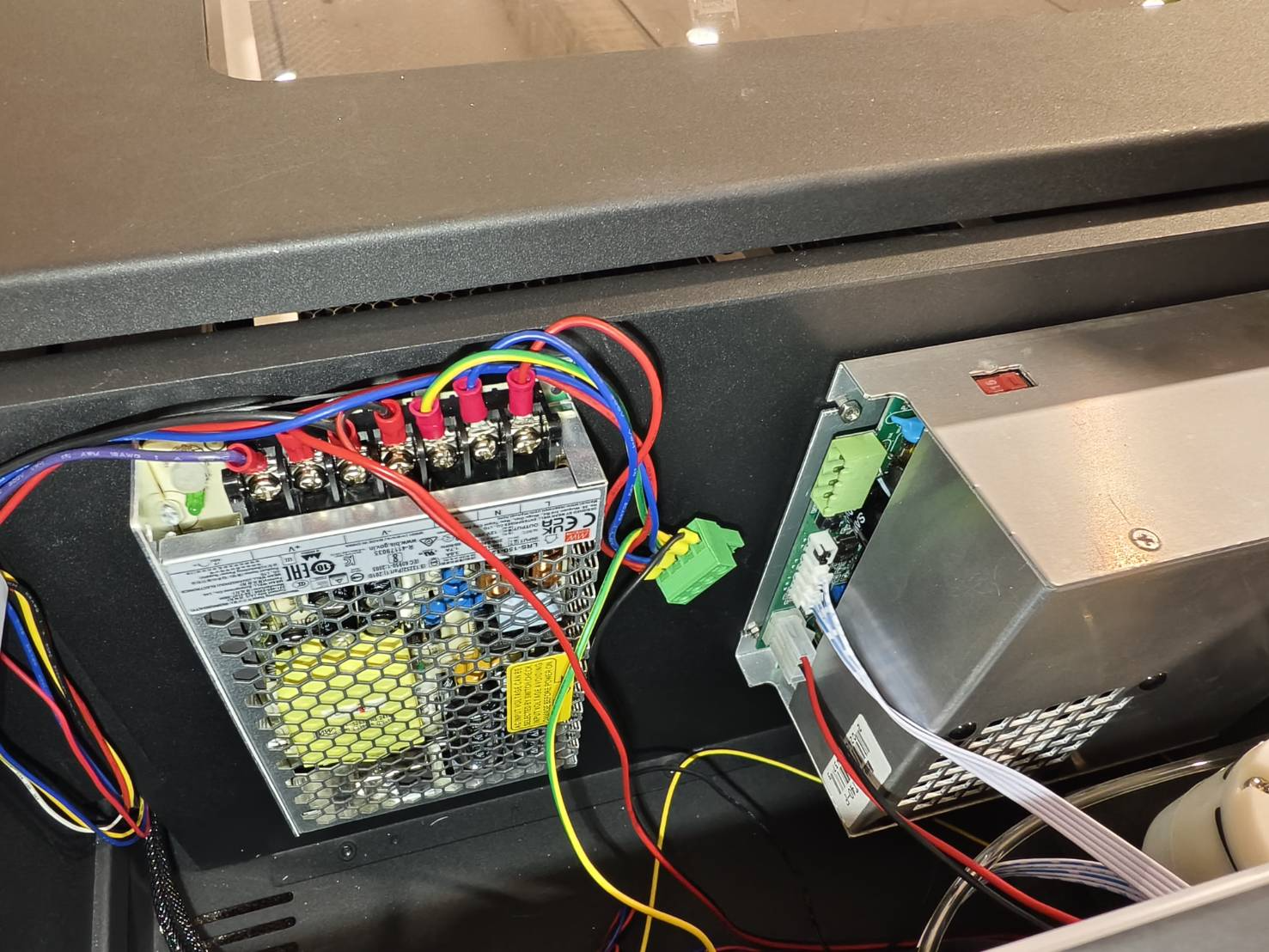

Desconecte o cabo da fonte de alimentação do laser.

Passo 5

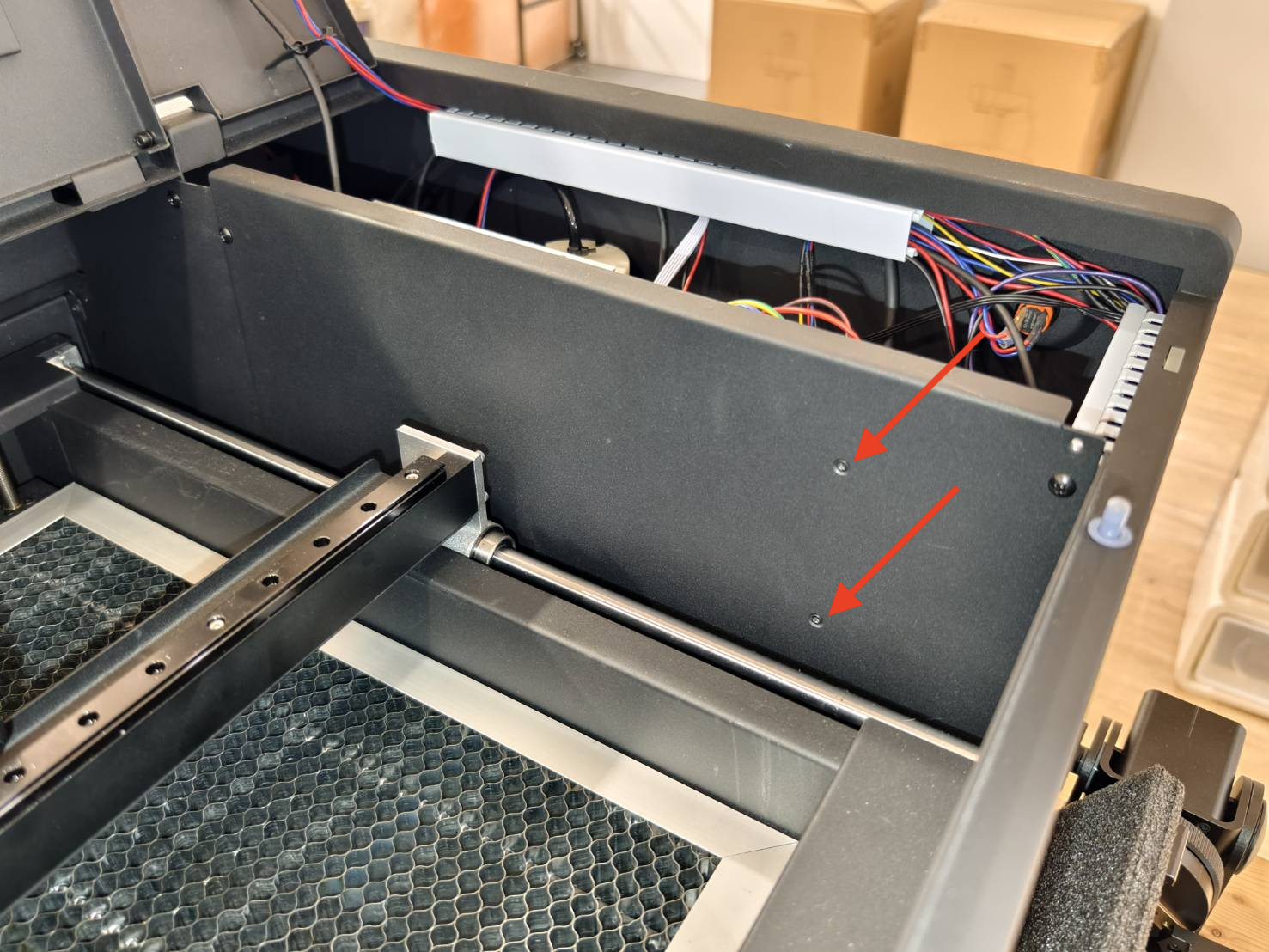

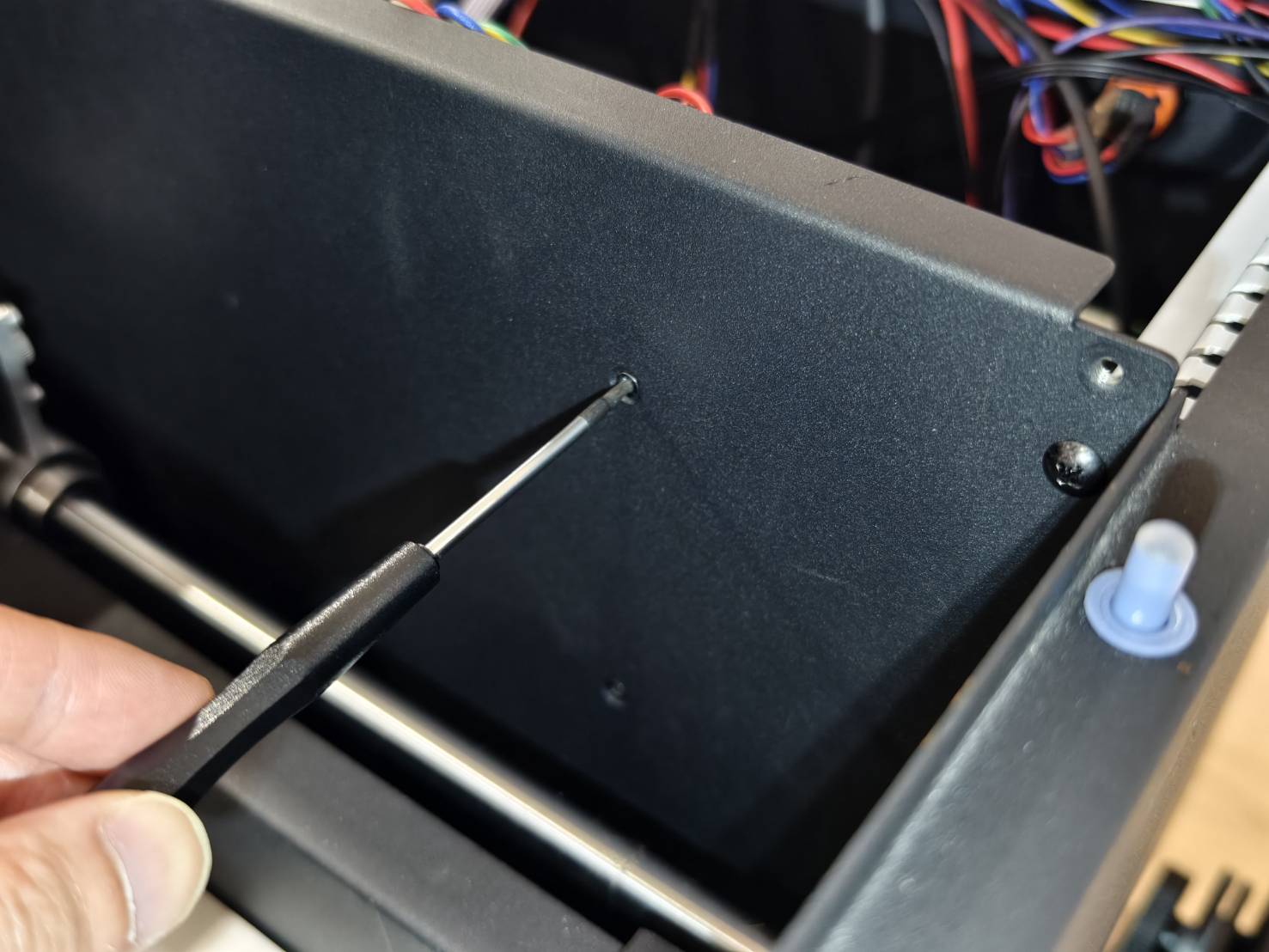

Abra a tampa e remova os dois parafusos Torx T8 na parte traseira da fonte de alimentação de 12V.

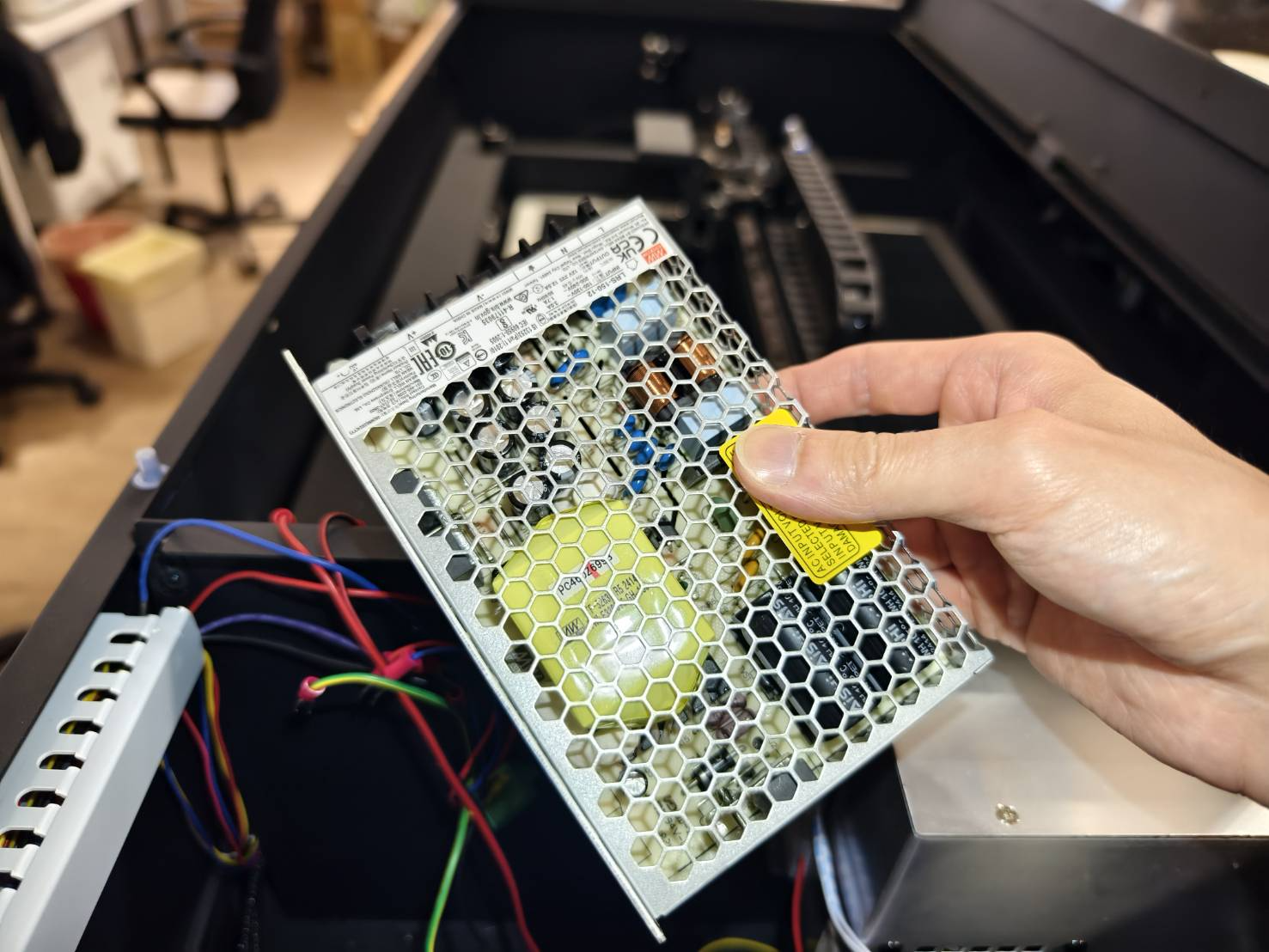

A fonte de alimentação pode então ser removida da chapa metálica.

Passo 6

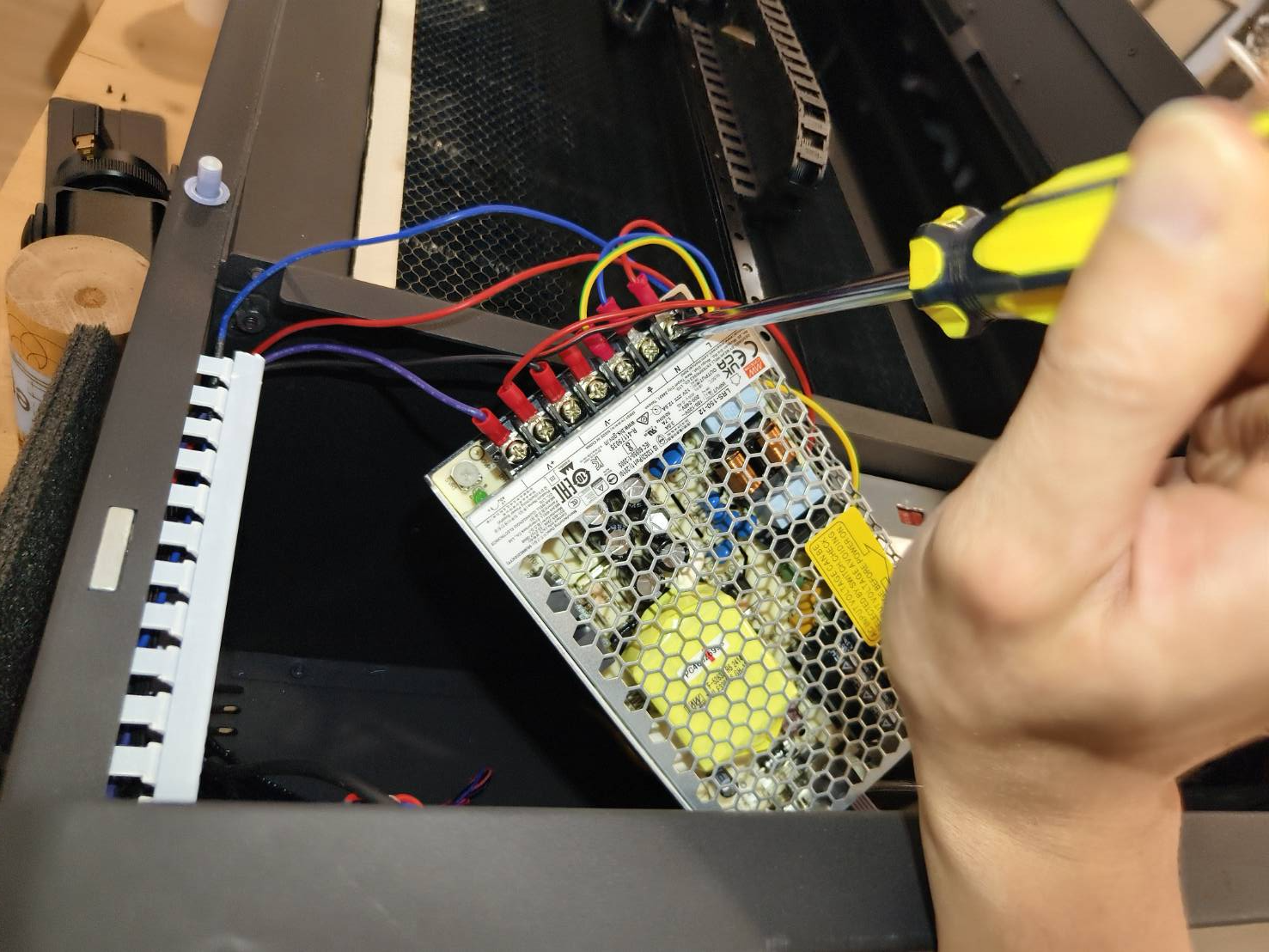

Remova todos os cabos da fonte de alimentação de 12V, e ela poderá ser completamente retirada da máquina.
Você pode tirar fotos novamente antes de remover os cabos, caso esqueça onde cada um deve ser conectado.
(Não é necessário remover os parafusos completamente. Os cabos podem ser extraídos quando os parafusos estiverem frouxos.)

Passo 7

Certifique-se de que a tensão na fonte de alimentação de 12V esteja ajustada de acordo com a rede elétrica do seu país ou ambiente.

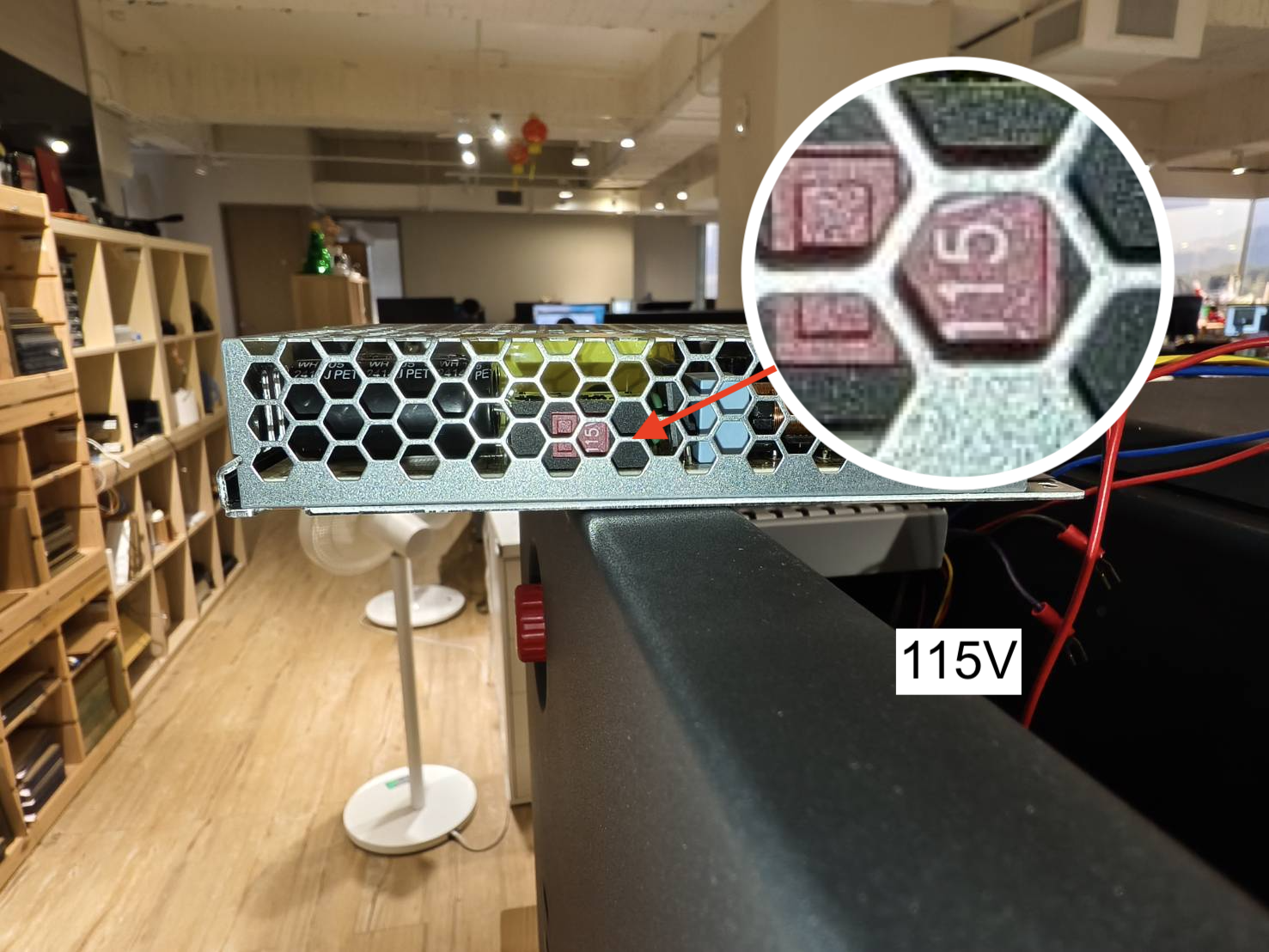

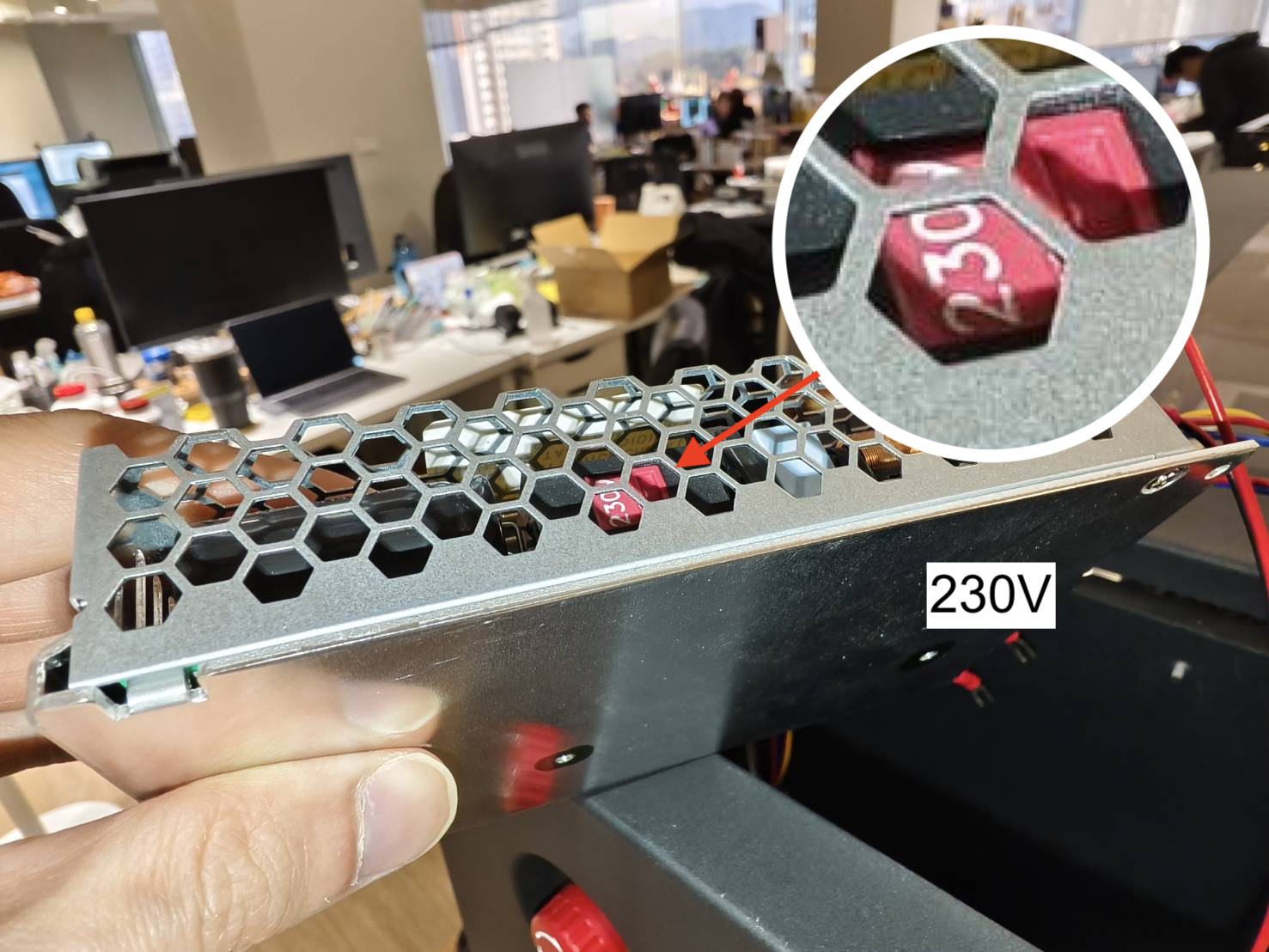

O seletor de tensão está na lateral da fonte. Por favor, ajuste para 115V ou 230V conforme sua rede elétrica.
(Se você não souber a tensão da sua rede elétrica, pode consultar a Wikipedia)

Passo 8

Reconecte todos os cabos na nova fonte de alimentação de 12V.

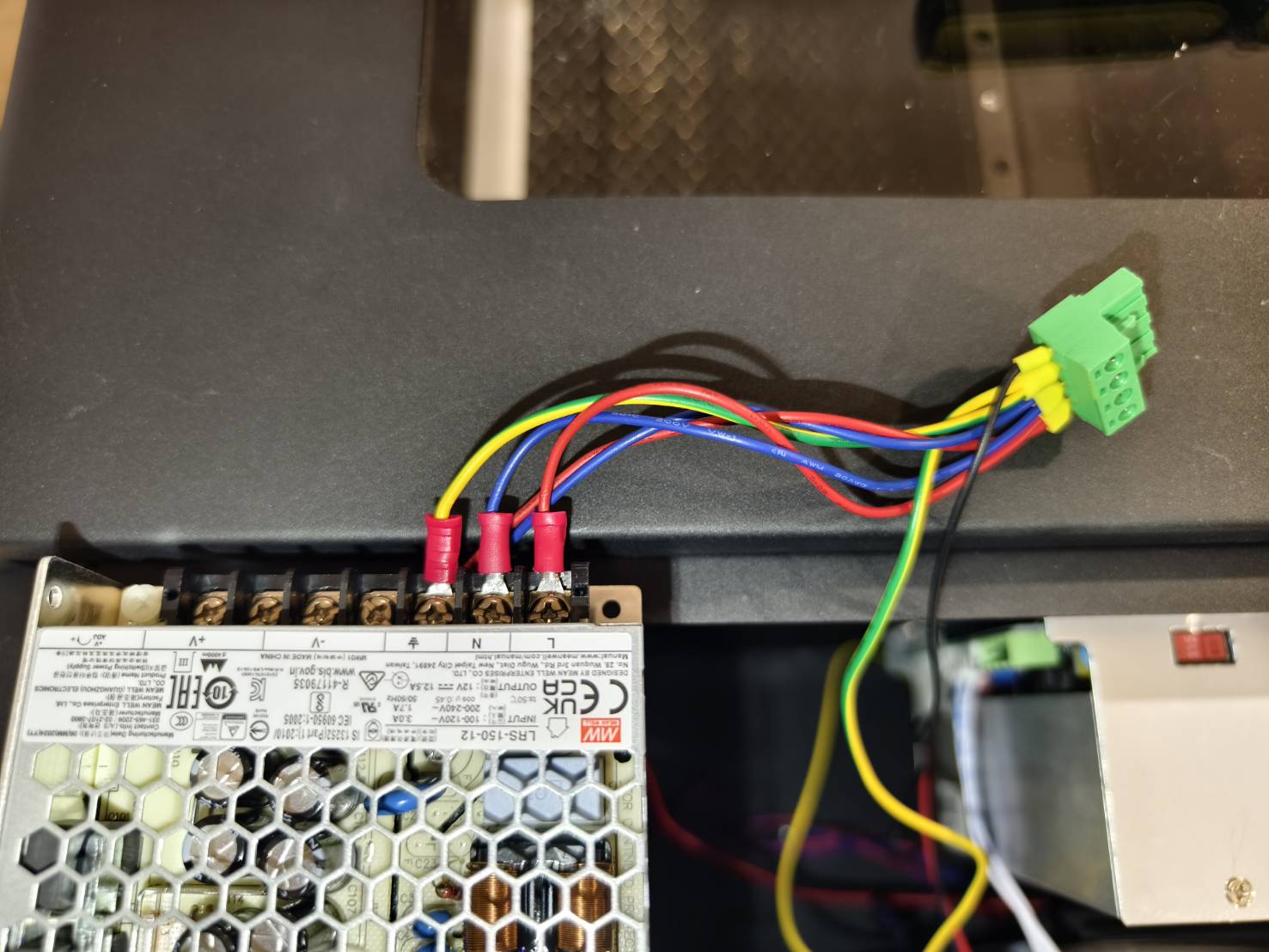

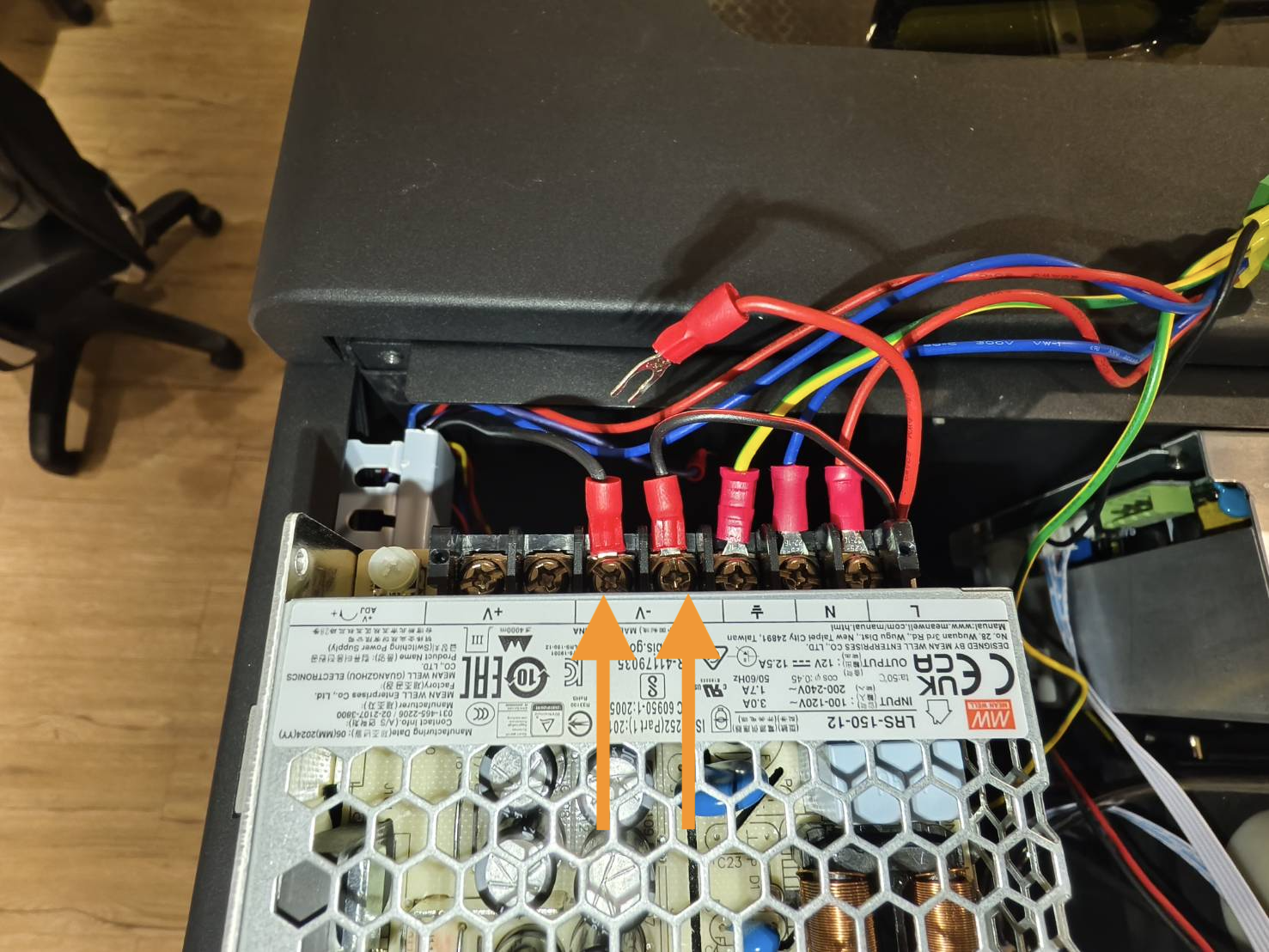

• Certifique-se de que os cabos no conector verde sejam conectados a "L", "N", "⏚".
  Vermelho vai para "L".
  Azul vai para "N".
  Verde/Amarelo vai para "⏚" (Terra)

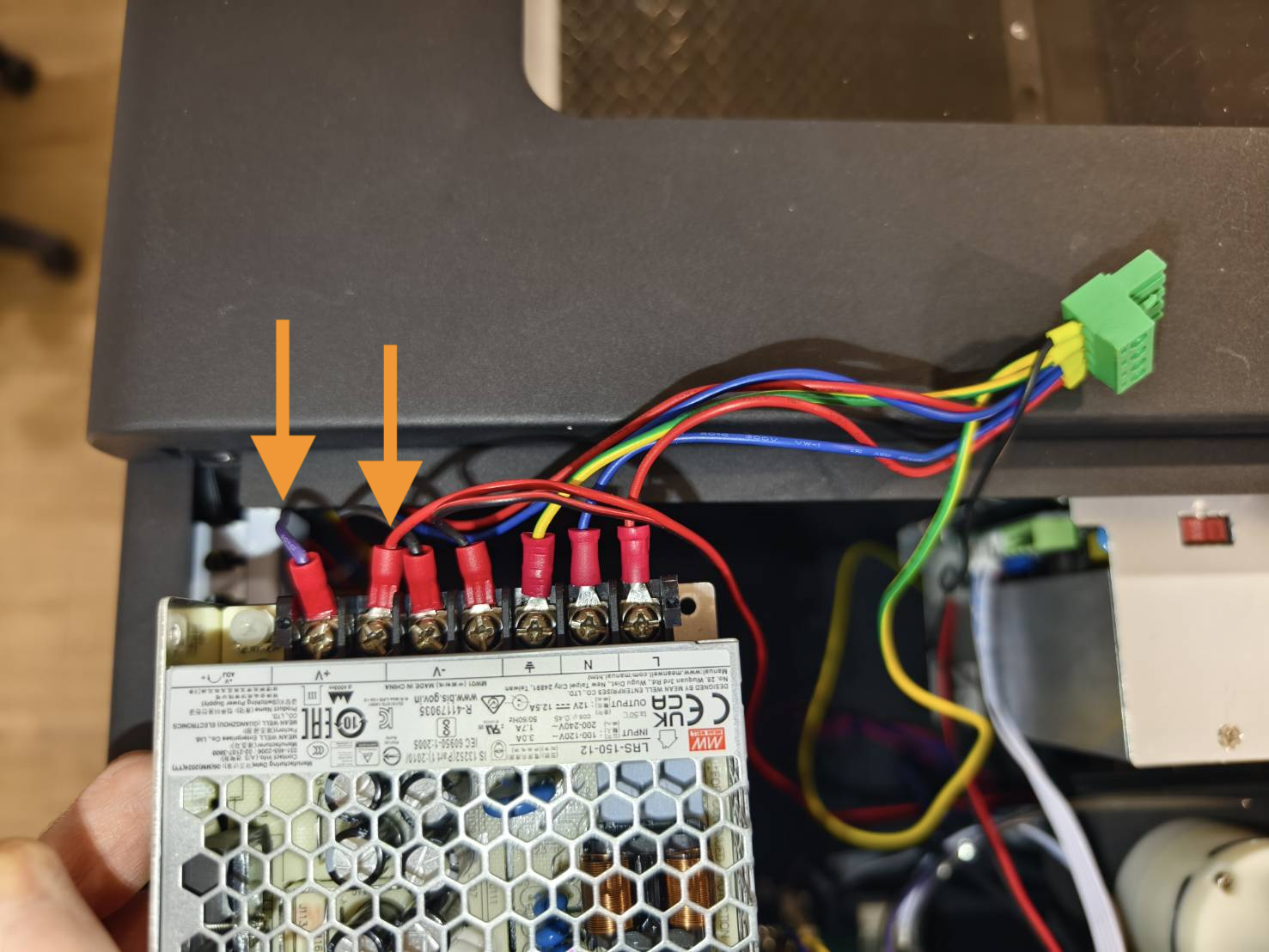

• O fio preto e o preto/vermelho vão para "-V".



• O fio vermelho e o roxo vão para "+V".
  (Certifique-se de que este fio vermelho não seja do conector verde.)


Passo 9

Monte a fonte de alimentação de 12V no suporte.

Passo 10

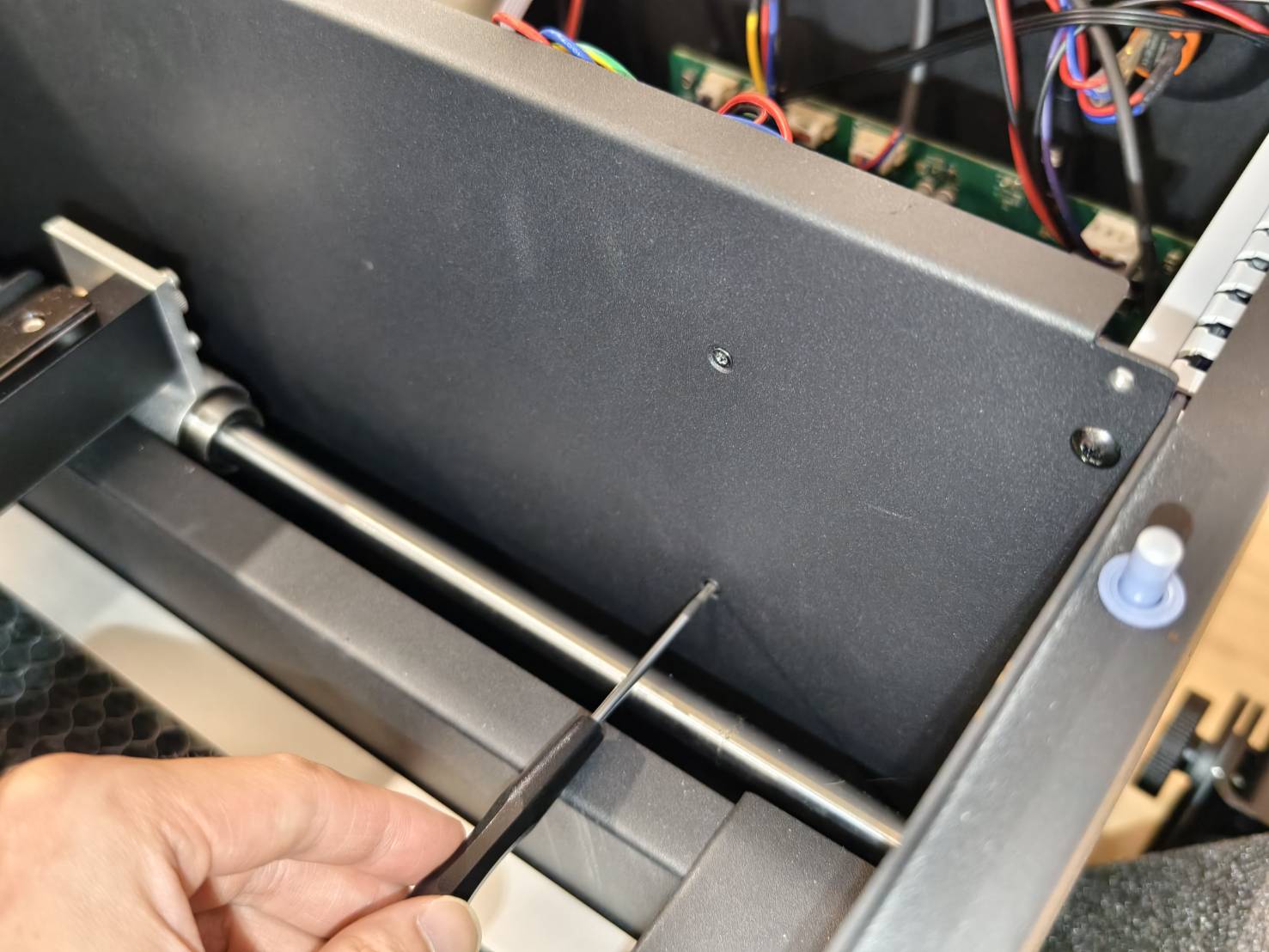

Fixe os parafusos T8 juntamente com a fonte de alimentação.

Passo 11

• Reconecte o conector verde à fonte de alimentação do laser.




• Feche a tampa lateral e aperte o parafuso.




#END
