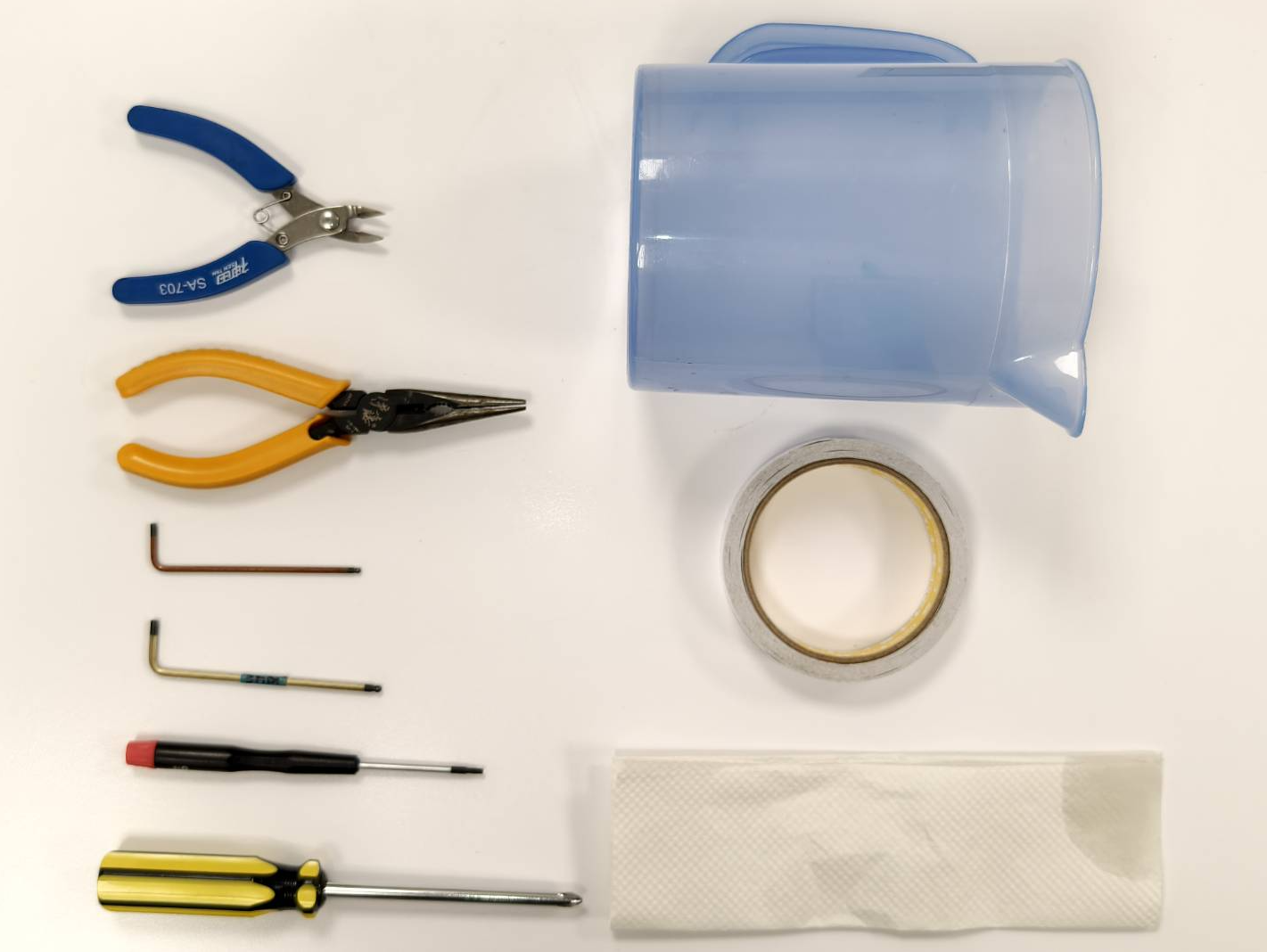

Ferramentas
| 1 | Alicate de corte |
| 2 | Alicate |
| 3 | Chave Allen de 2,5mm |
| 4 | Chave Allen de 3mm |
| 5 | Chave Torx T8 |
| 6 | Chave de fenda Phillips |
| 7 | Recipiente grande para água |
| 8 | Fita adesiva dupla face |
| 9 | Pano ou papel toalha |
Etapa 1
Desligue a máquina e remova o cabo de alimentação.
Passo 2

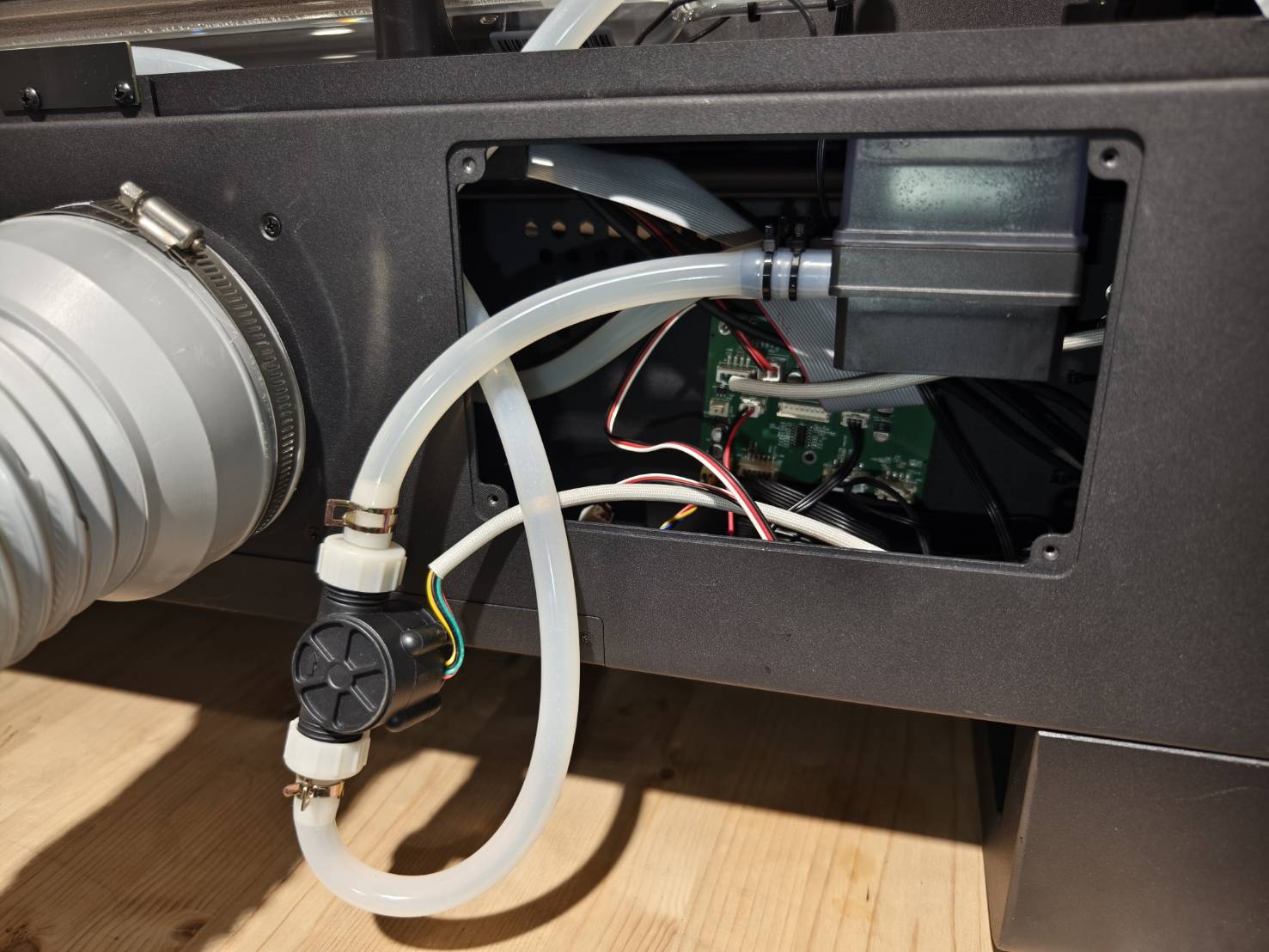

Abra a tampa da bomba de água com a chave Torx.
Passo 2.1
Esta é uma etapa opcional.

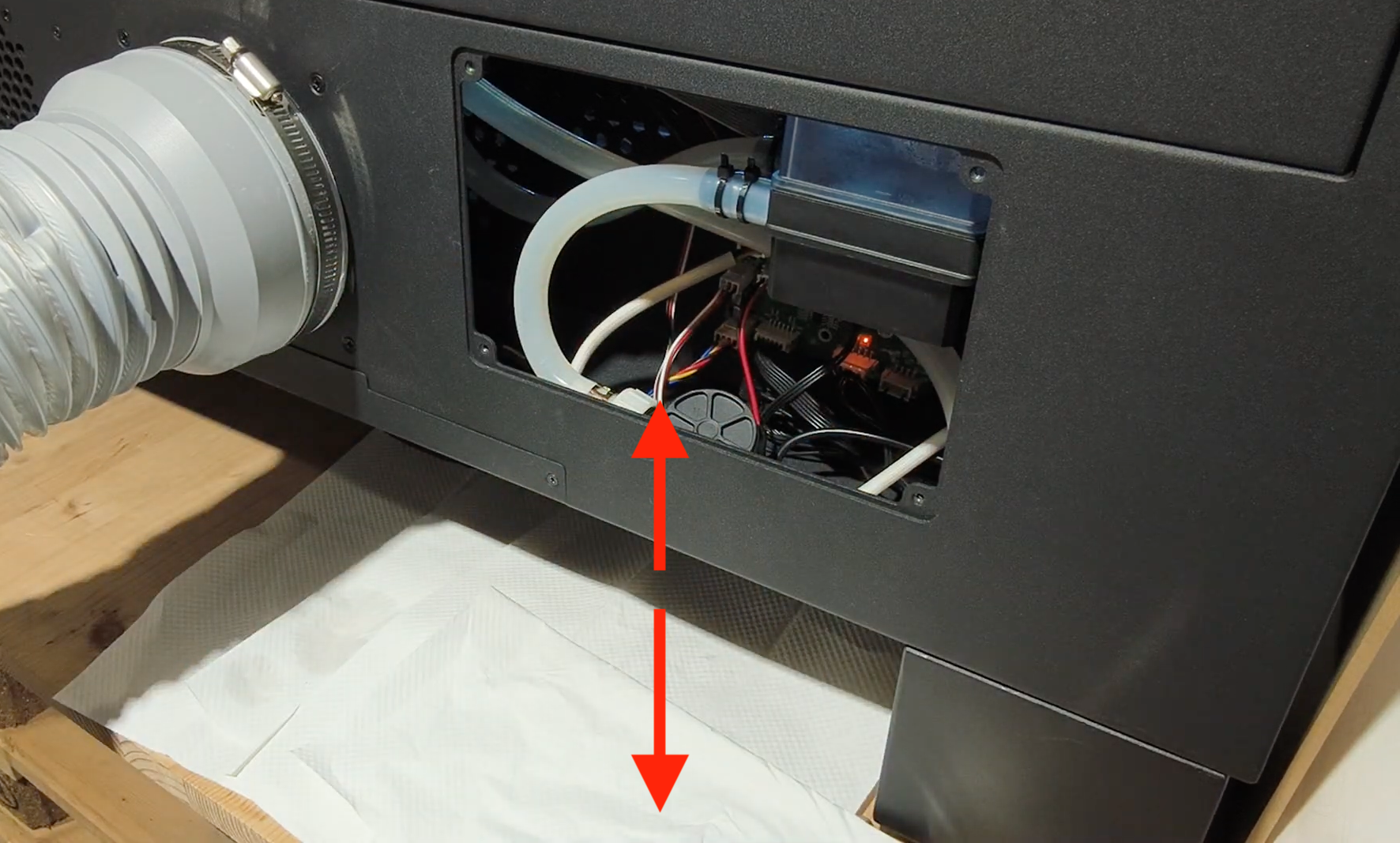

Levante a máquina para criar mais espaço acima e abaixo, ou mova-a para a borda da mesa.
Passo 3

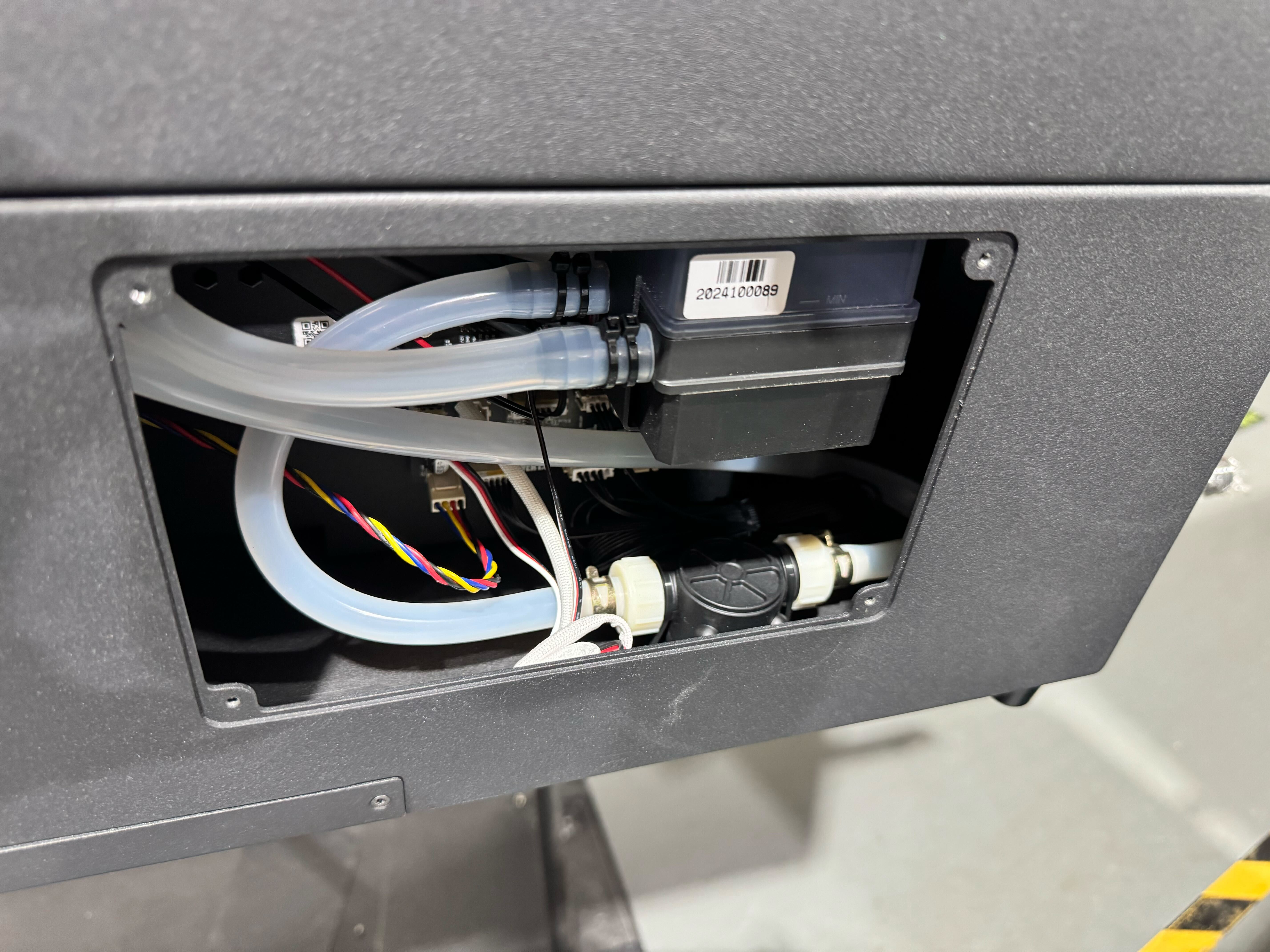

Use uma chave de fenda para remover os parafusos na parte traseira da máquina. Em seguida, a tampa traseira poderá ser aberta.
Passo 4

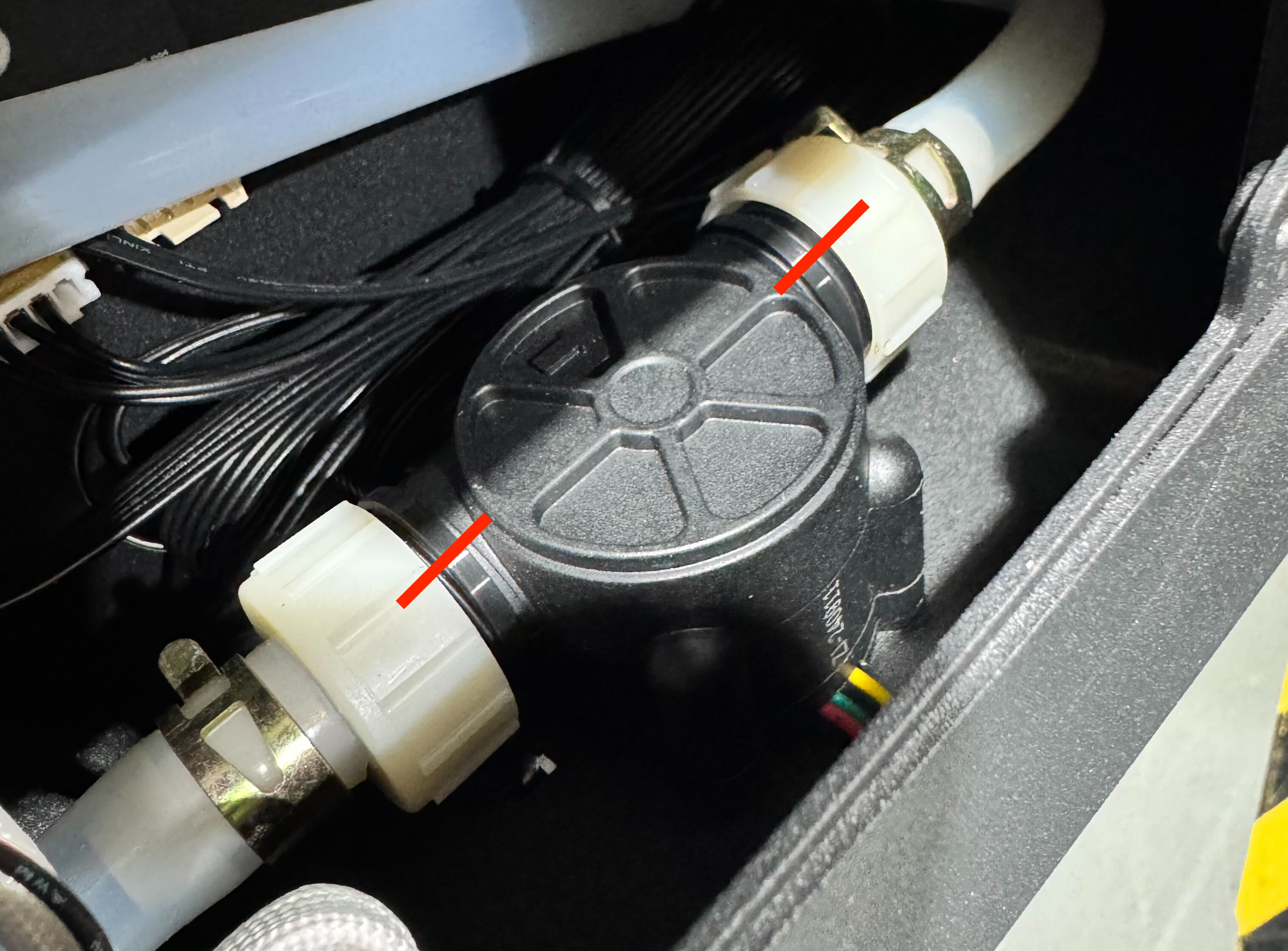

Corte as duas abraçadeiras de cabo para que o sensor de fluxo possa ser movimentado.
Se o seu sensor de fluxo não estiver preso, pule esta etapa.
Passo 5
Retire o sensor de fluxo para obter mais espaço.
Passo 6

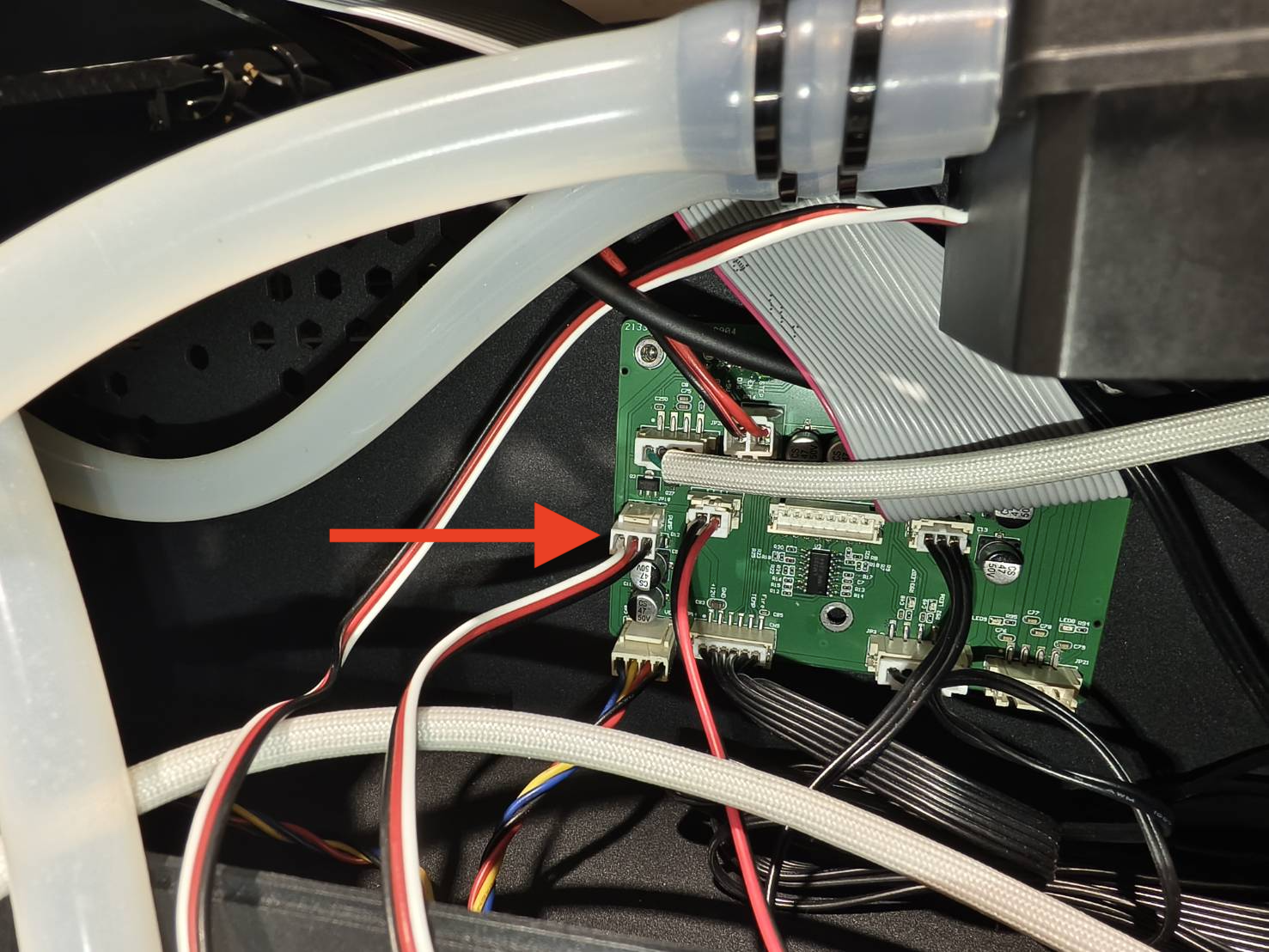

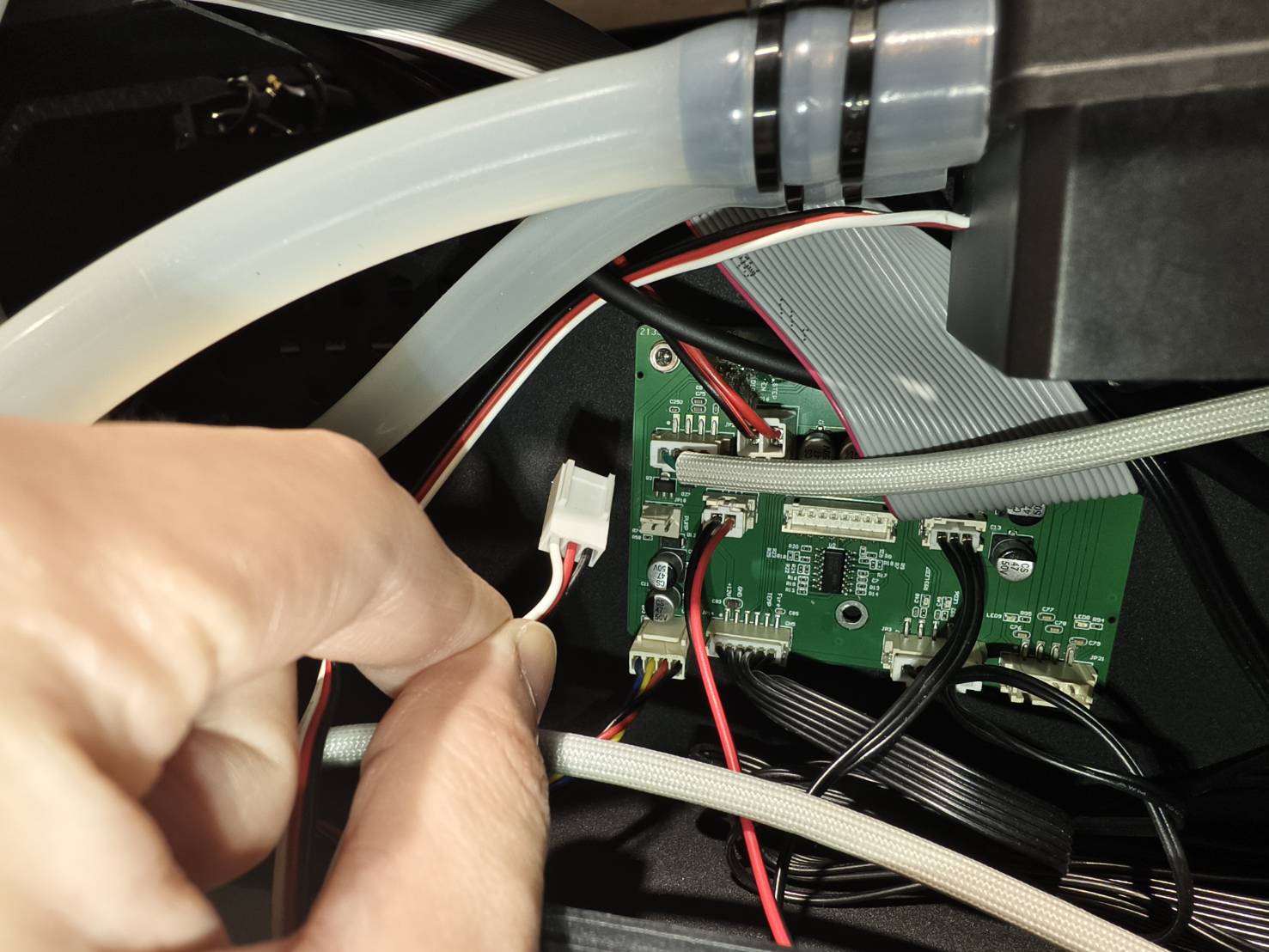

Desconecte o cabo da bomba de água.
(Se a sua placa for diferente das fotos abaixo, consulte o diagrama para a configuração mais recente.)
Passo 7

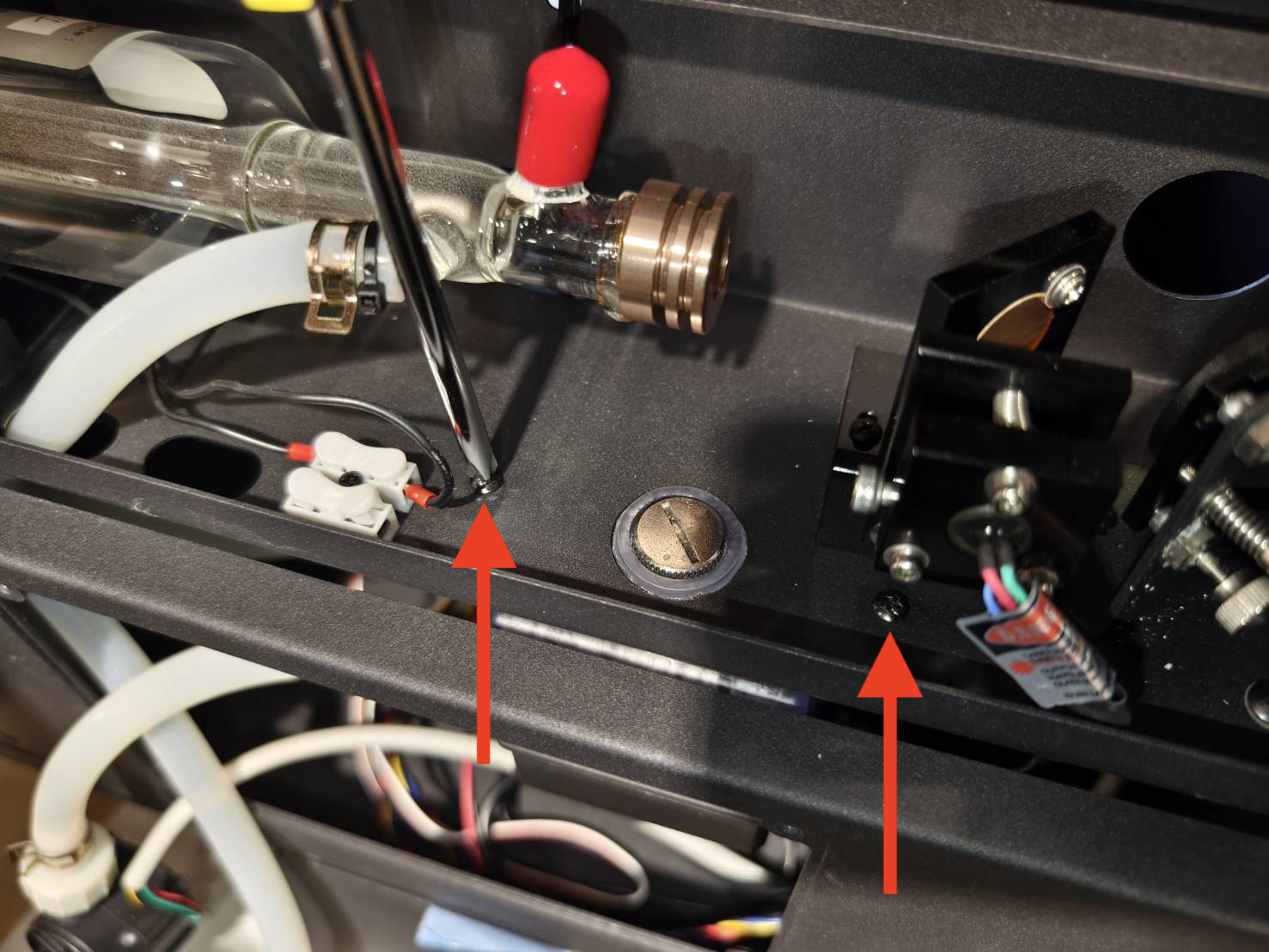

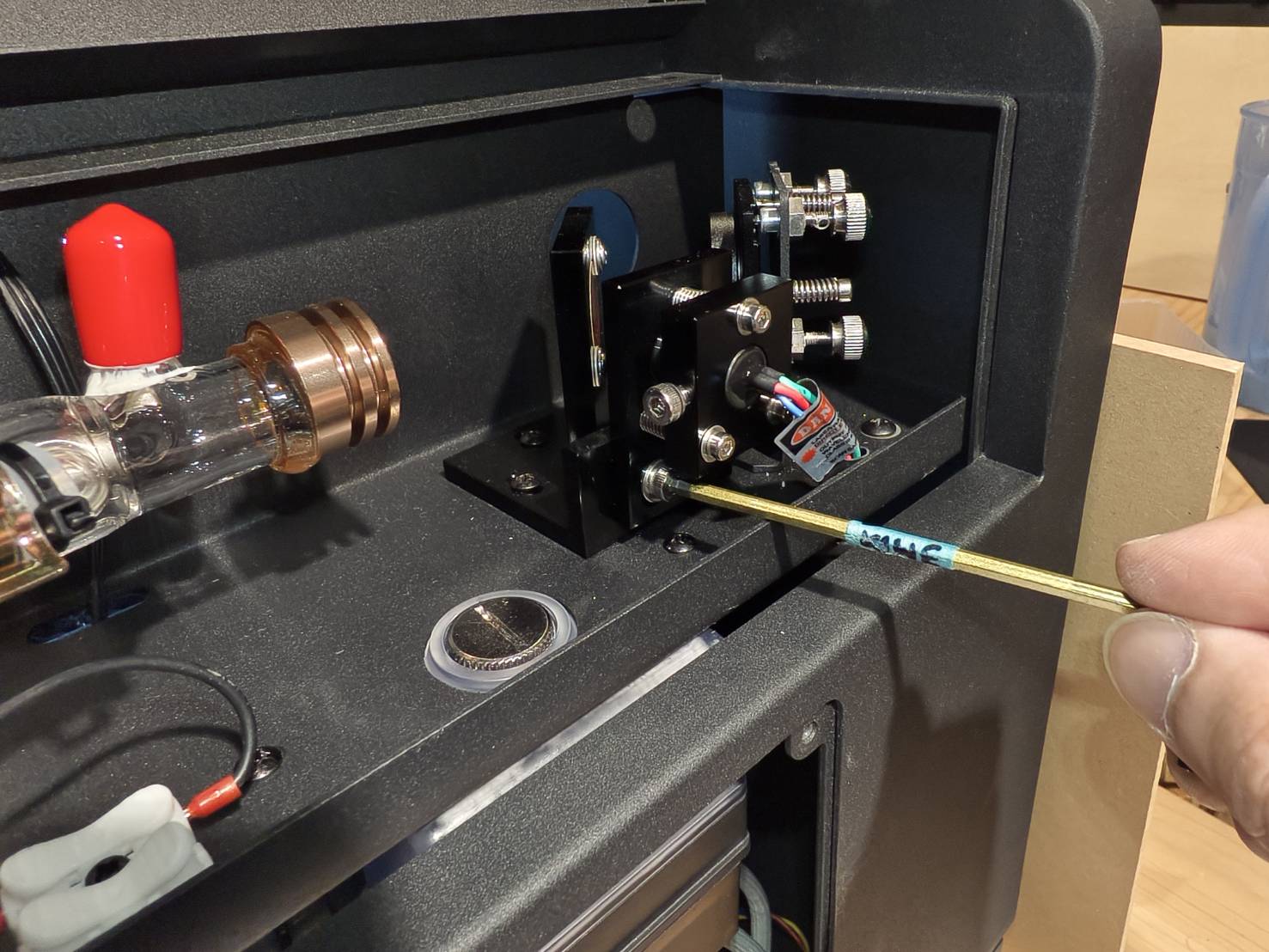

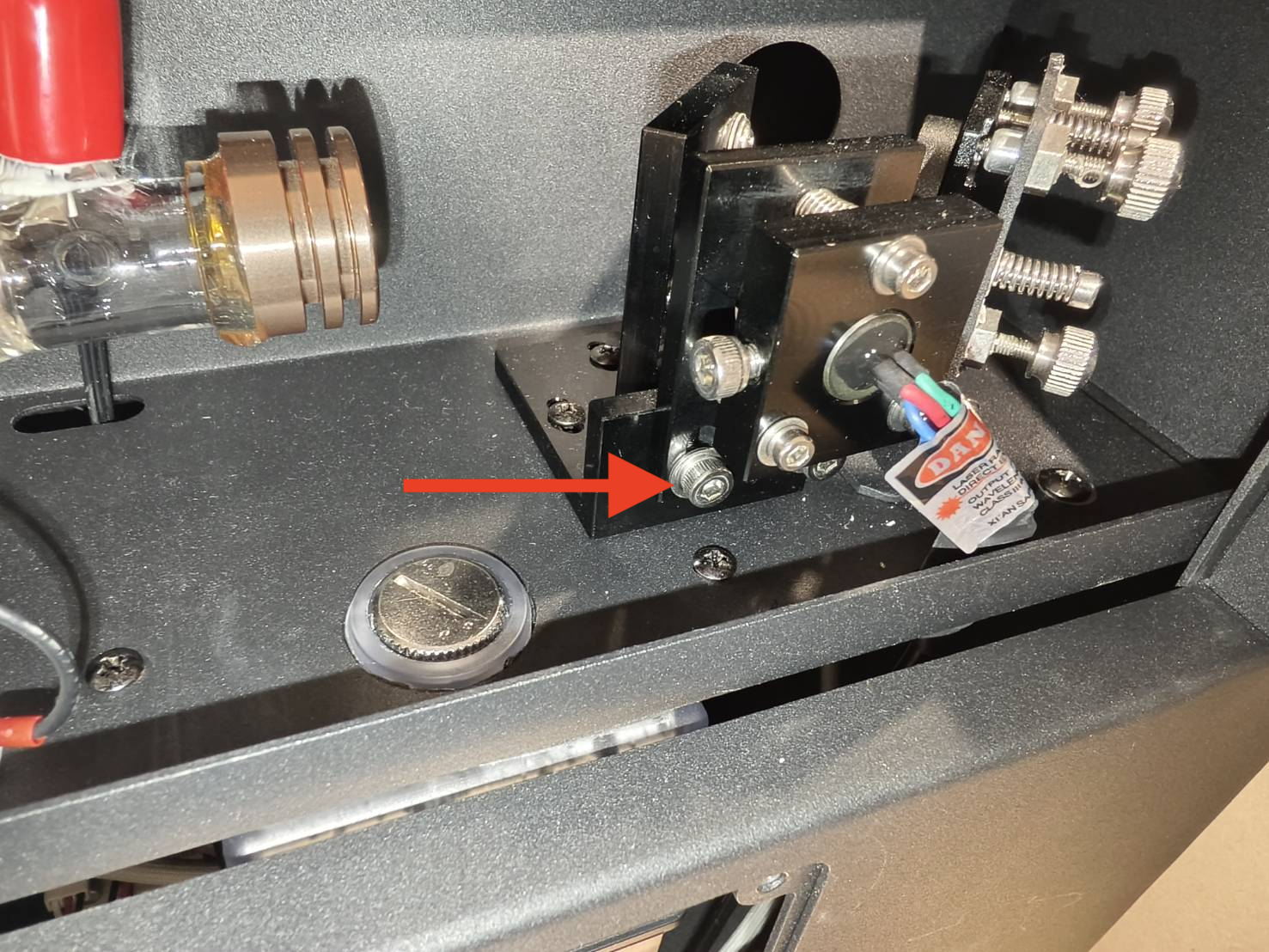

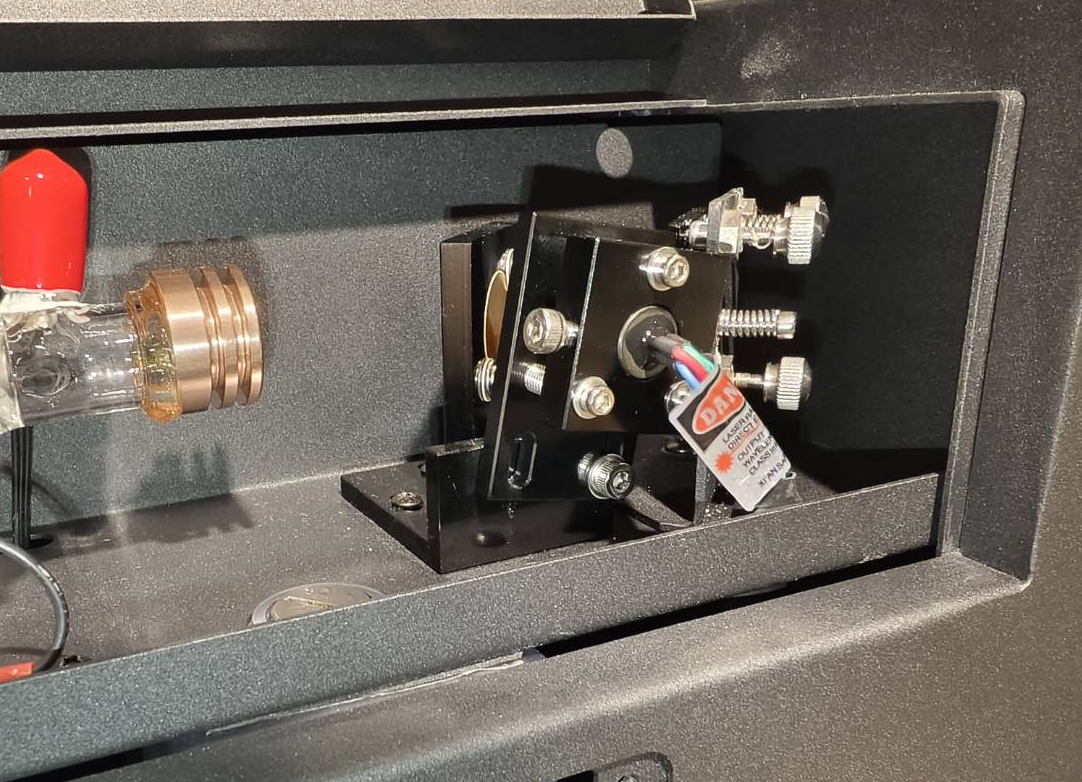

Remova o parafuso à esquerda do suporte do ponteiro laser vermelho.
Passo 8

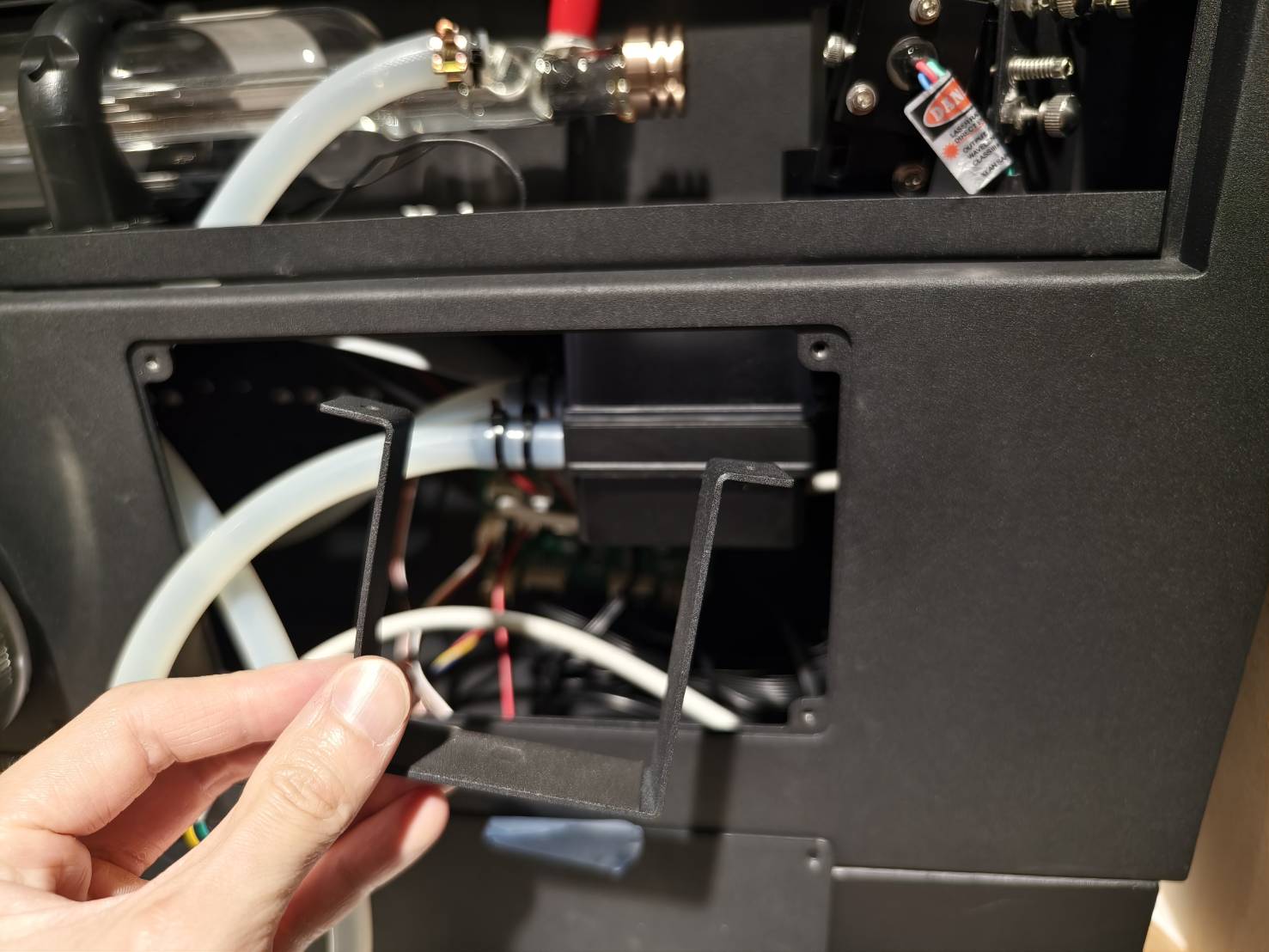

Desparafuse os dois parafusos e o suporte da bomba de água poderá ser removido.
Passo 9
- A bomba de água pode estar aderida à máquina.
Tente removê-la manualmente.
(Se a sua bomba de água for removida junto com o suporte, você pode pular esta etapa.)

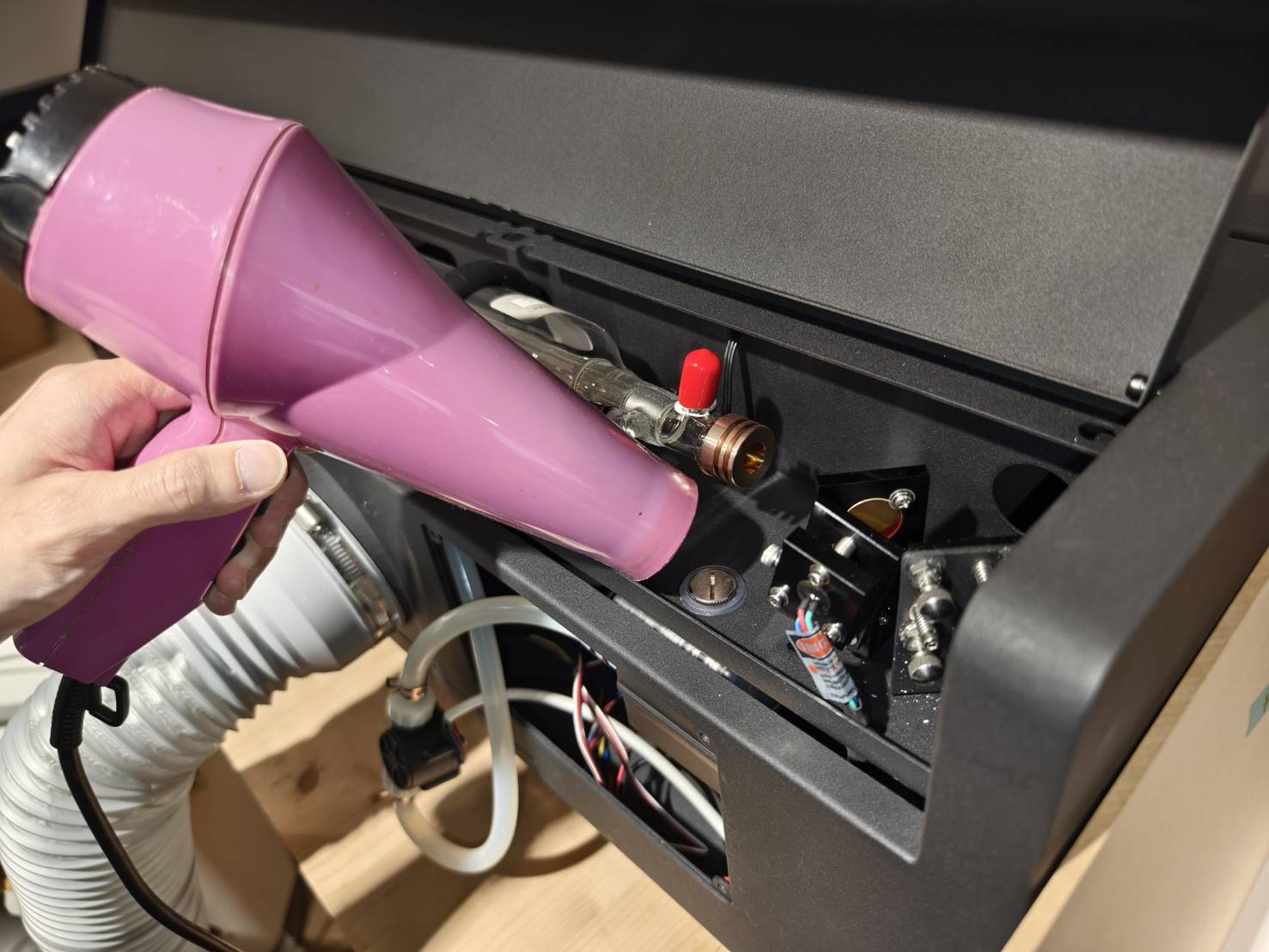

- Se a fita adesiva estiver muito forte e a bomba não puder ser removida, você pode usar um secador de cabelo para aquecê-la levemente e facilitar a remoção.
Passo 10
Remova os resíduos de fita adesiva da máquina.
Passo 11

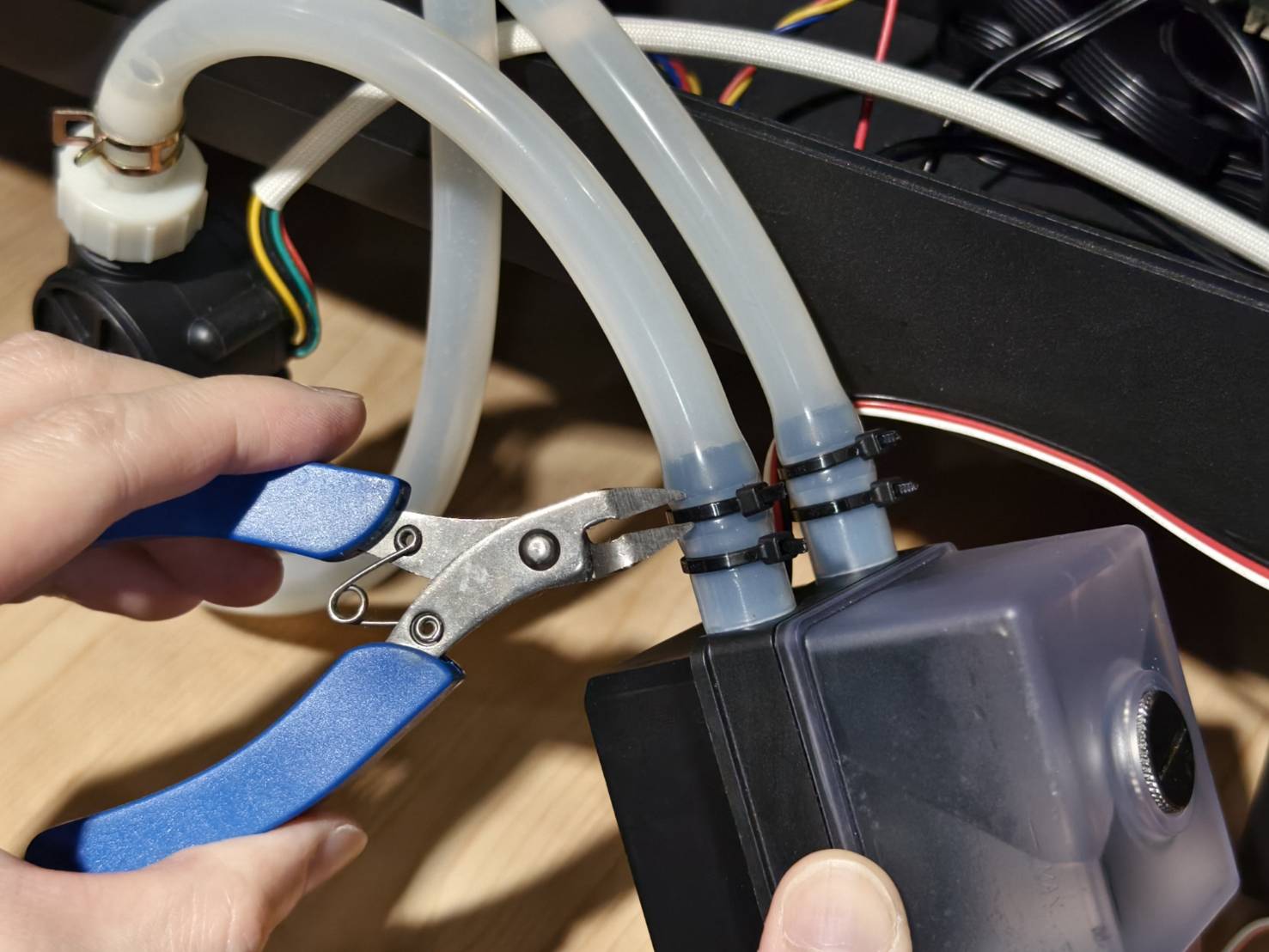

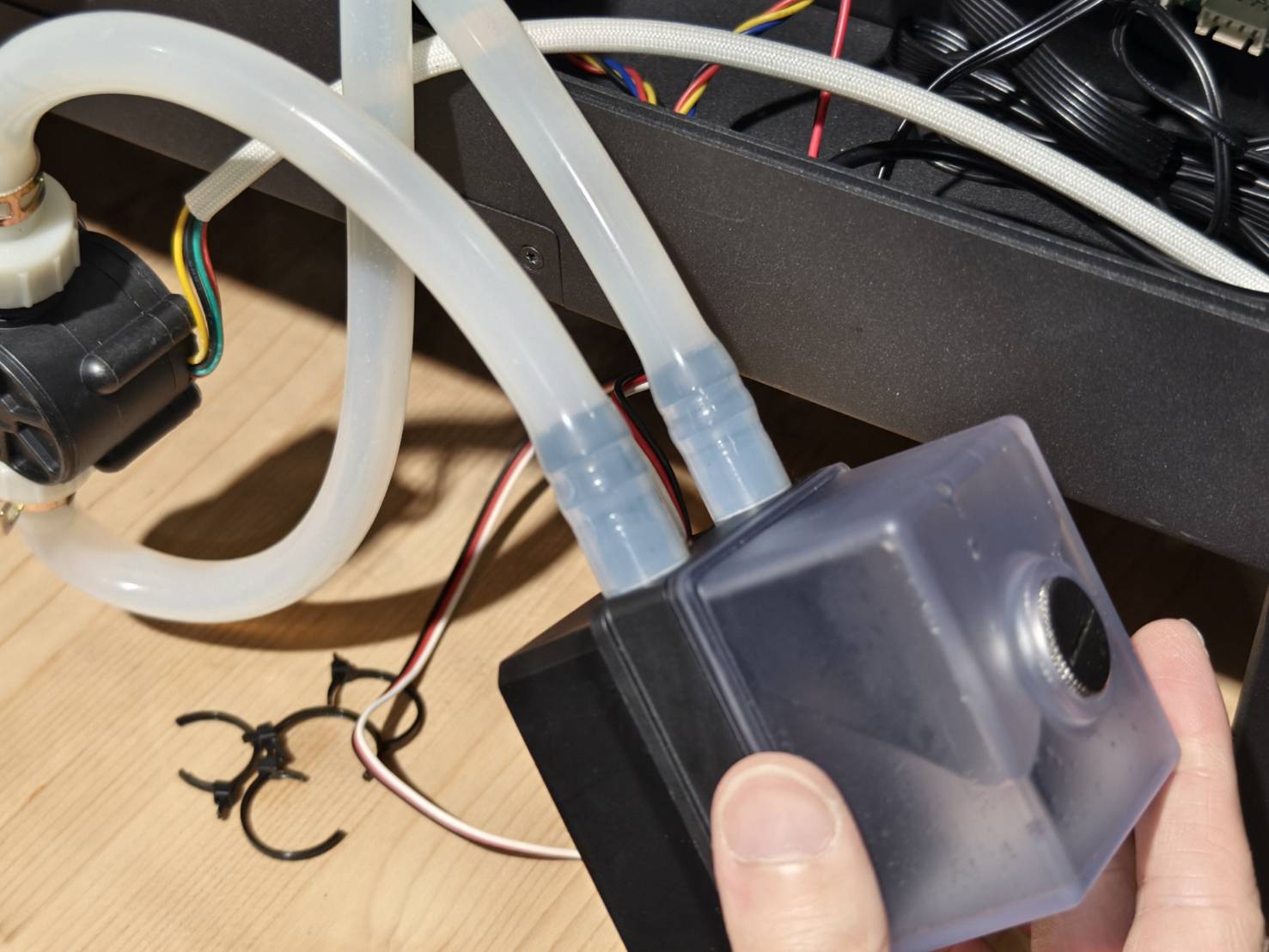

Retire a bomba d'água e corte as abraçadeiras plásticas ou mova as braçadeiras de mangueira, se houver.
Abraçadeiras plásticas

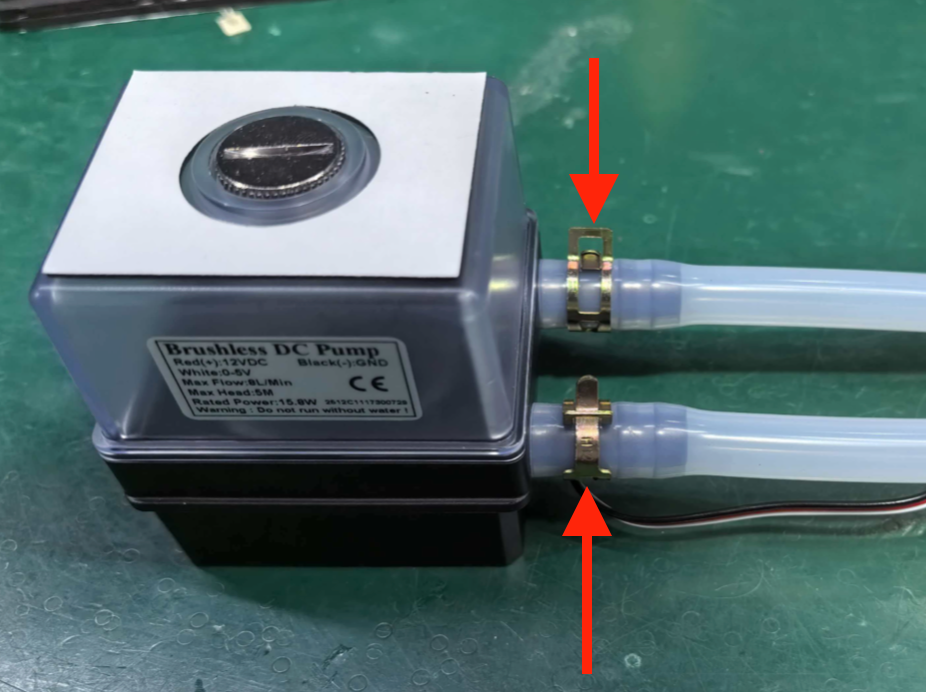

Braçadeiras de mangueira
Passo 12

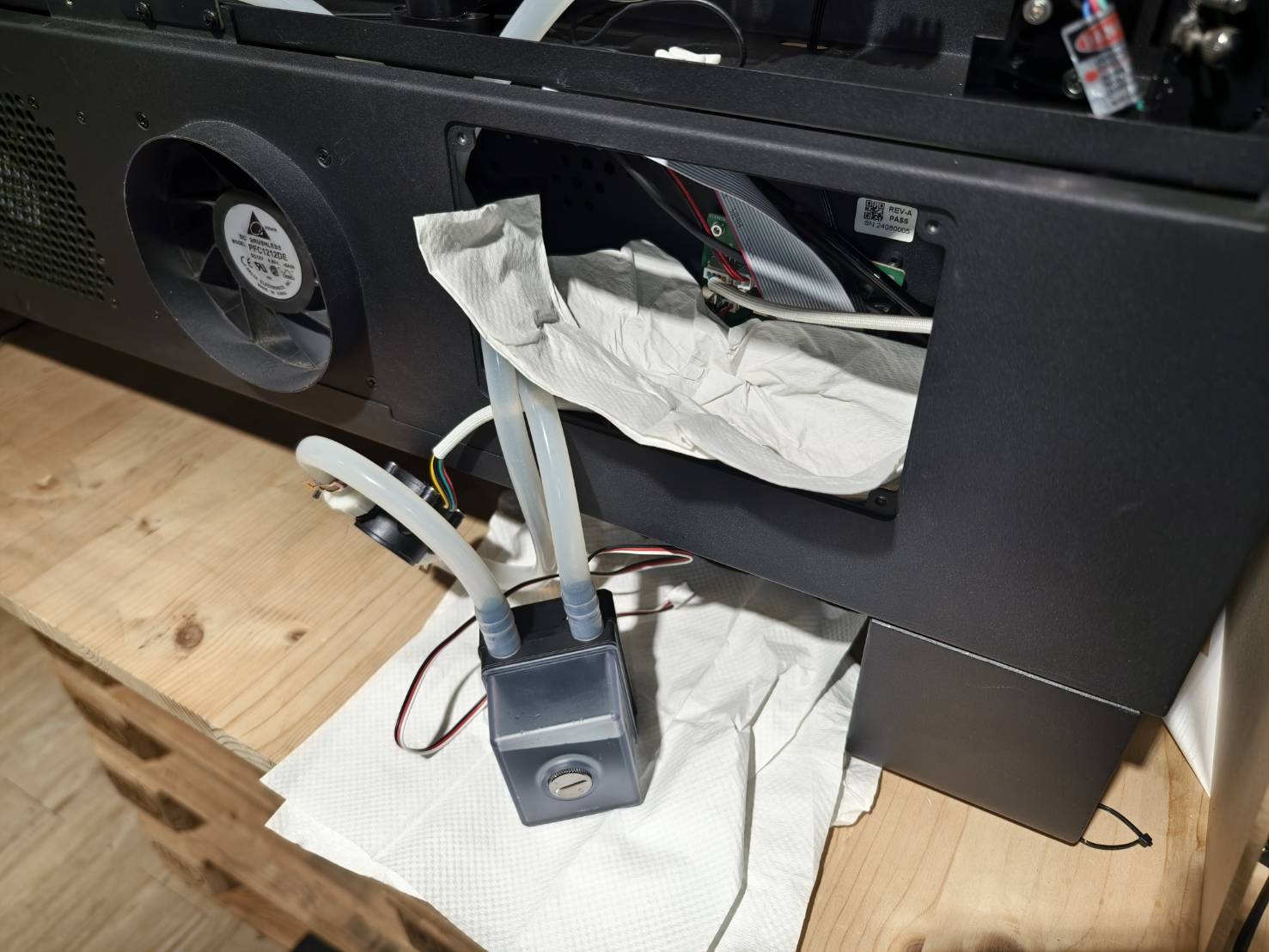

Coloque alguns panos ou toalhas de papel dentro da máquina e sobre a mesa.
Passo 13
Desconecte as mangueiras de água da bomba utilizando um pedaço de papel toalha e um alicate.
O uso do papel toalha é para evitar que a mangueira de água seja danificada ou quebrada.
(Realize esta ação sobre um recipiente, pois quando uma mangueira de água é desconectada, a água vazará imediatamente.)
Passo 14
Conecte as mangueiras de água à nova bomba de água.
Se sua máquina possuir braçadeiras de mangueira, mova-as para a entrada e saída de água da bomba d'água.
Caso contrário, vá para a Etapa 14.1.
Passo 14.1 (Etapa Opcional)

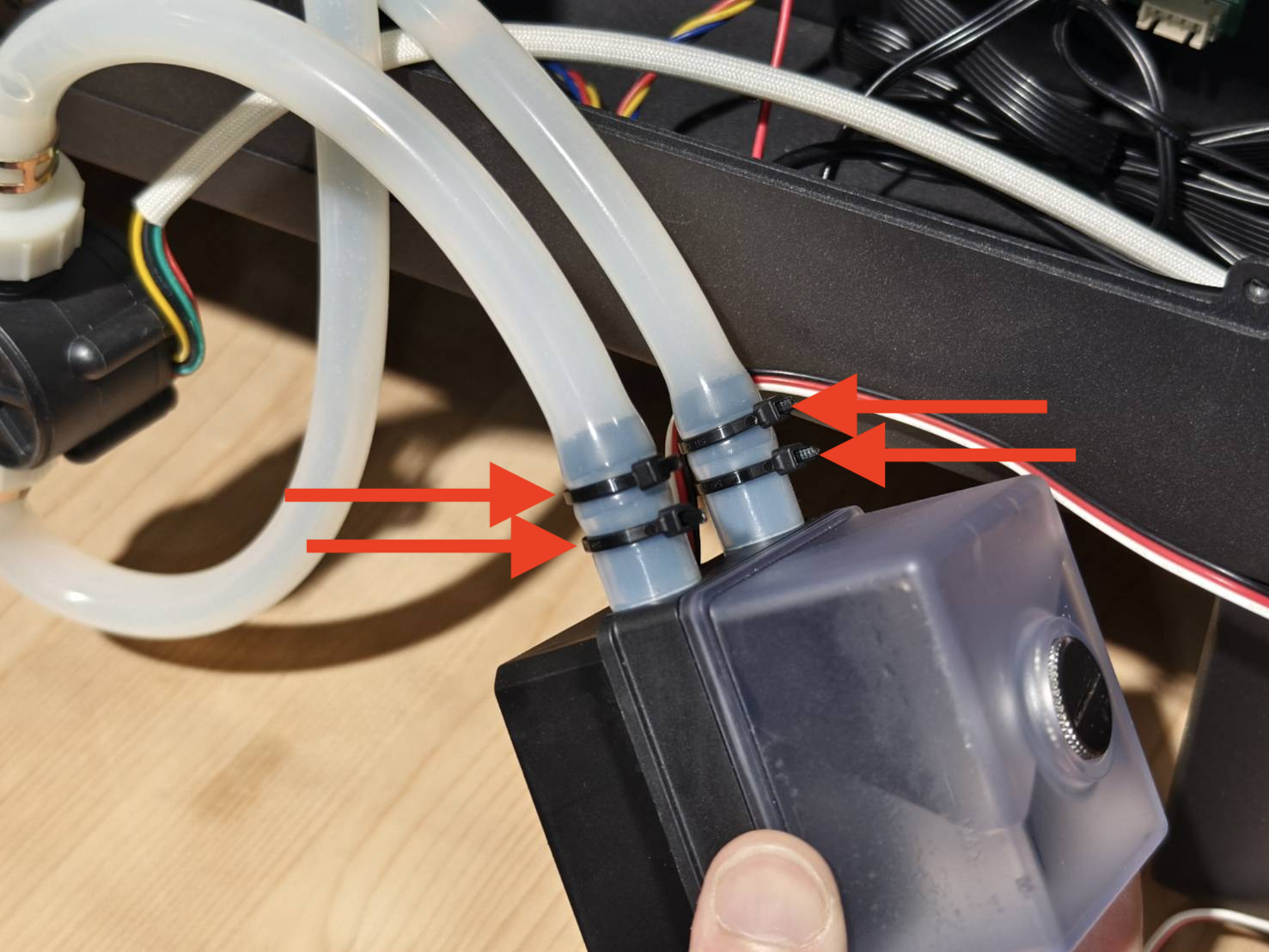

Se houver abraçadeiras disponíveis, amarre as mangueiras de água conforme mostrado no vídeo.
Caso não estejam disponíveis, pule esta etapa.
Etapa 15
Instale a nova bomba de água juntamente com o suporte.
O suporte tem uma orientação específica. Por favor, consulte o vídeo abaixo.
Etapa 16
Recoloque o sensor de fluxo na máquina e conecte o cabo da bomba de água na placa.
Etapa 17

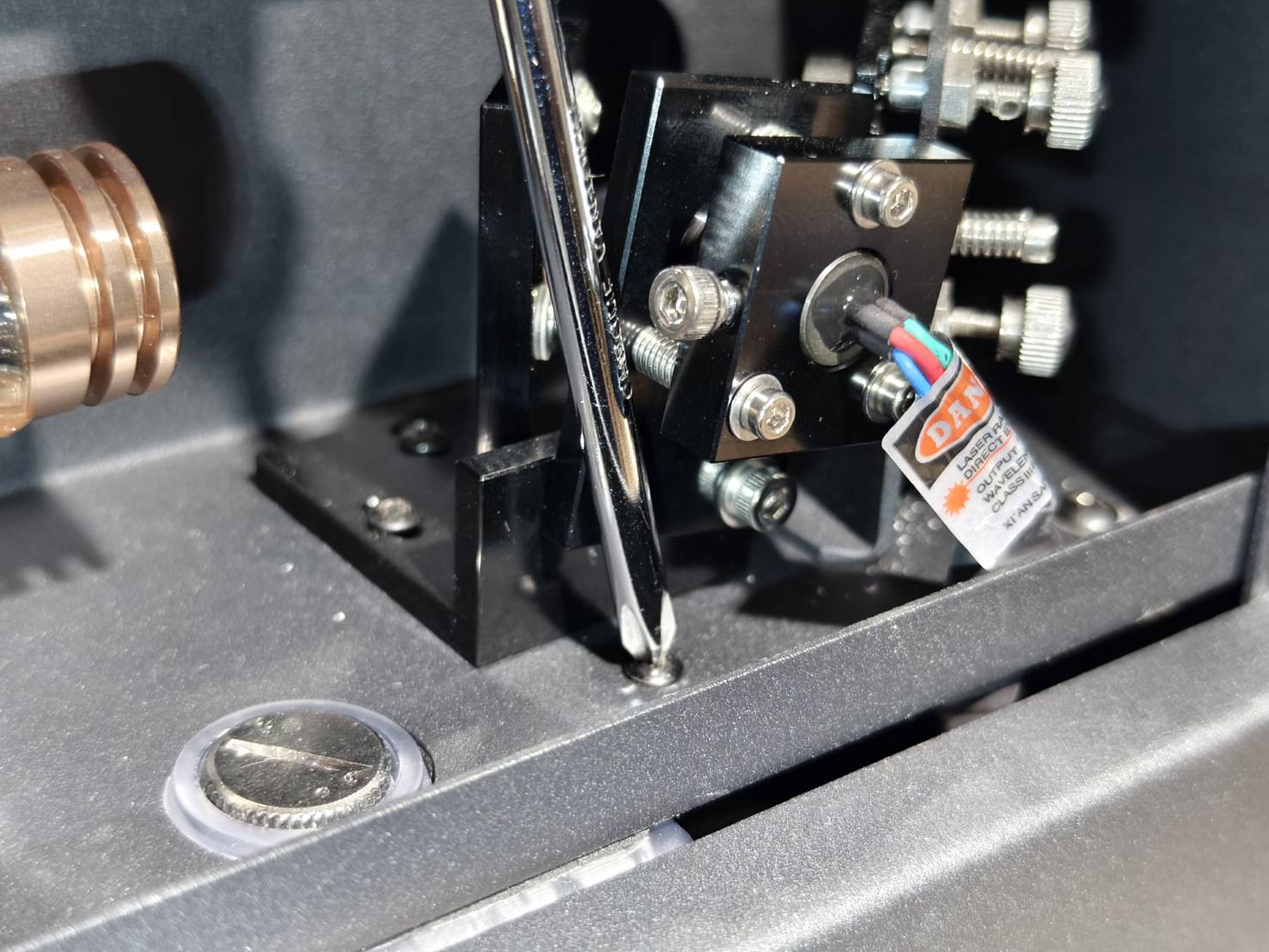

Reaperte o parafuso do suporte do apontador laser vermelho.
Etapa 18
Consulte o guia abaixo para o preenchimento da água.
Substituição da Água de Refrigeração
Etapa 19
- Realize um teste de velocidade de fluxo para verificar se o valor está normal, o que corresponde a 3L/min ou mais.
(Painel da Máquina > Máquina > Configurações de Hardware > Teste de Velocidade de Fluxo)
- Se o valor estiver abaixo de 3L/min, consulte o guia abaixo para solucionar o problema.
#900 Resfriador Desligado/Falha no sistema de refrigeração
Etapa 20

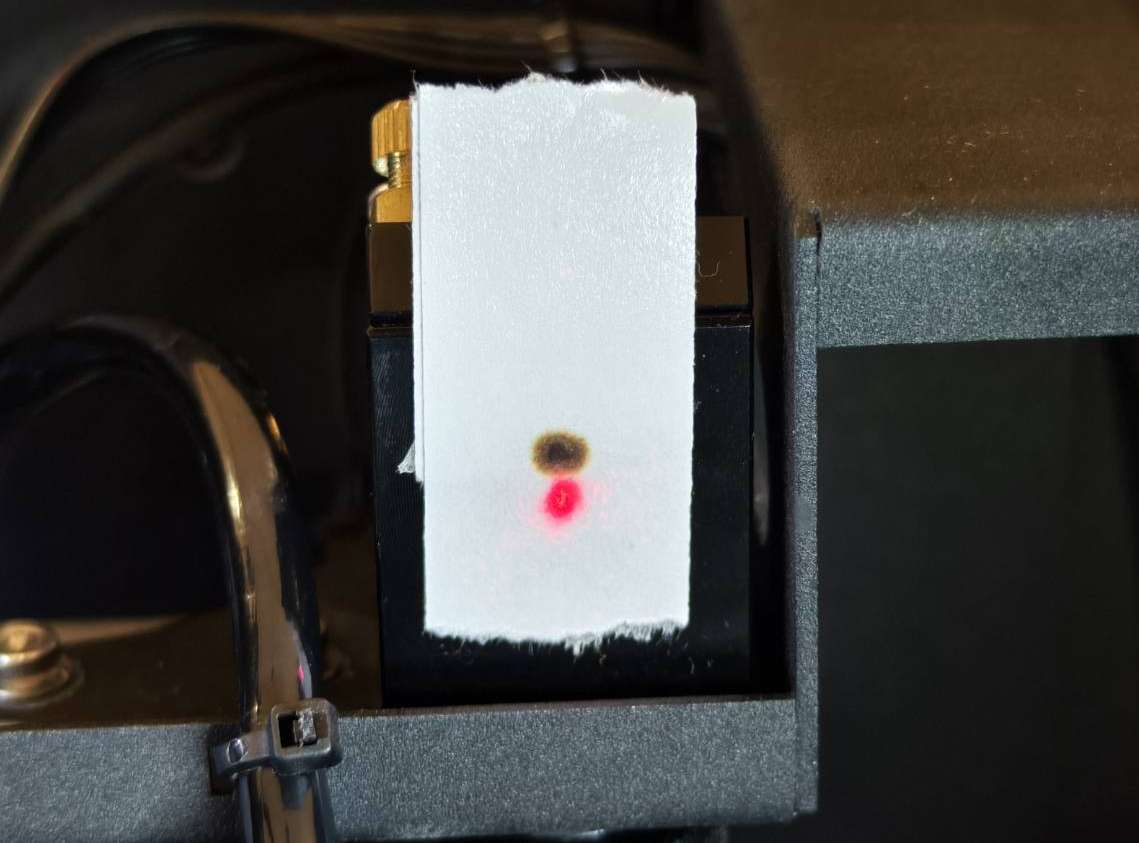

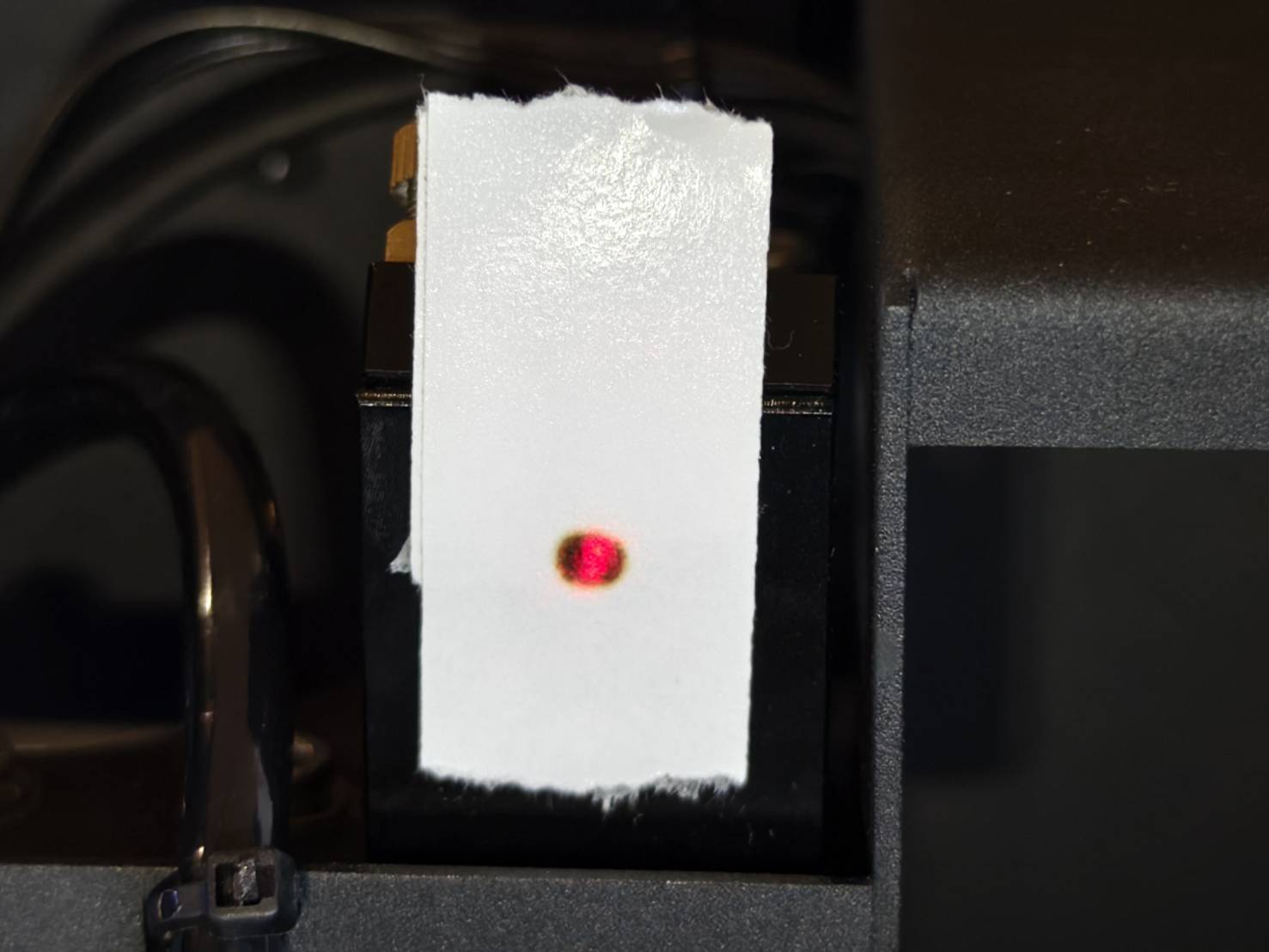

Como o suporte do apontador laser vermelho foi movido, verifique se o ponto do laser vermelho e a marca de queima estão sobrepostos.
Esta etapa verifica se os trajetos do laser vermelho e do laser de CO2 real coincidem e estão alinhados.

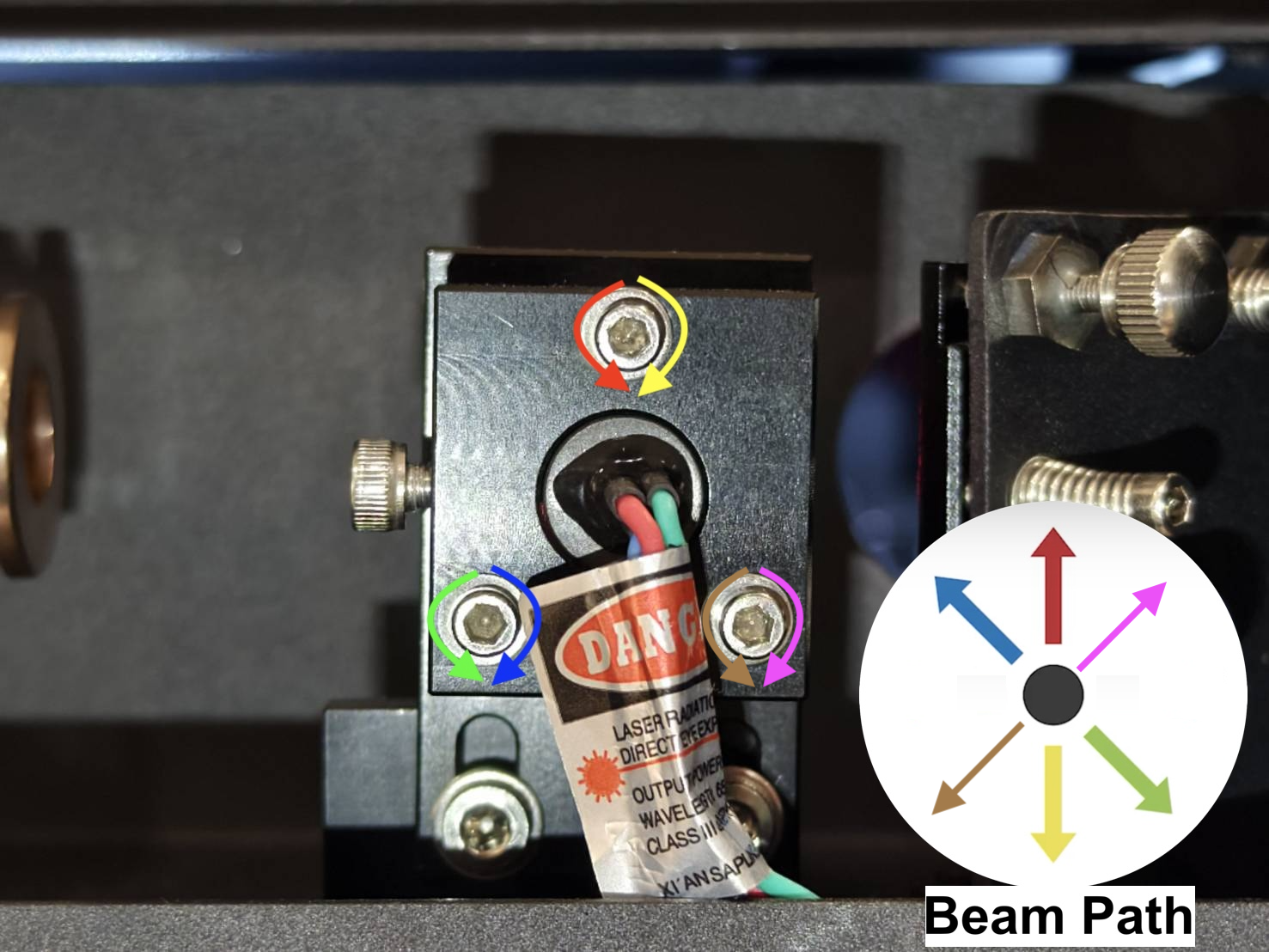

Se não estiverem alinhados, ajuste o emissor de luz vermelha com uma chave Allen de 2,5mm.
| ||||||||
|
Etapa 21
Feche a tampa traseira e parafuse-a.
Etapa 22
Reinstale a placa.
#END
