Beambox II - Substituição do Sensor de Fluxo

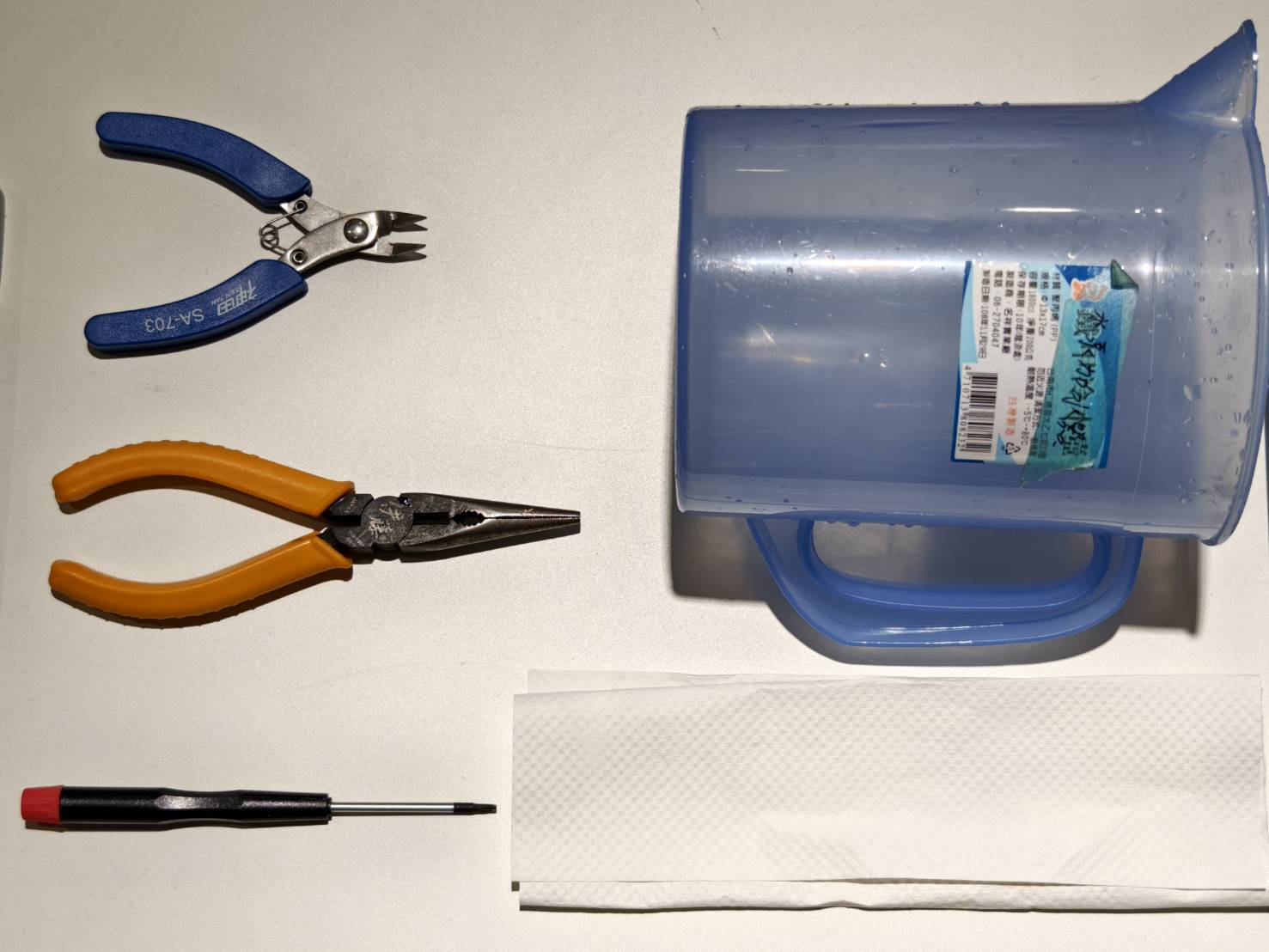

Ferramentas

Passo 1

Desligue a máquina e desconecte o cabo de alimentação.

Passo 2

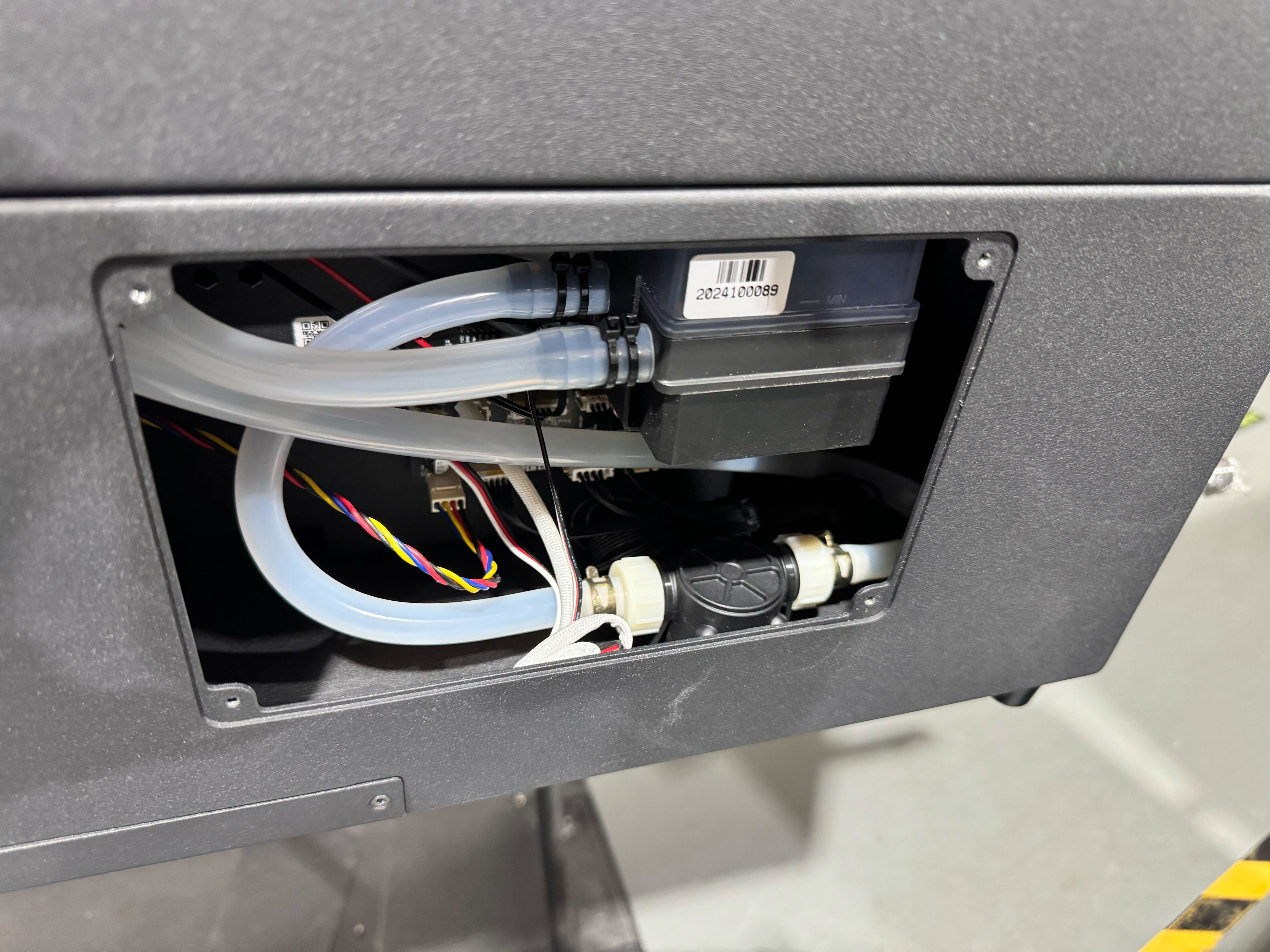

Abra a tampa da bomba de água utilizando a chave Torx.

Passo 2.1

Este é um passo opcional.
Eleve a máquina para criar mais espaço acima e abaixo, ou posicione-a na borda da mesa.

Passo 3

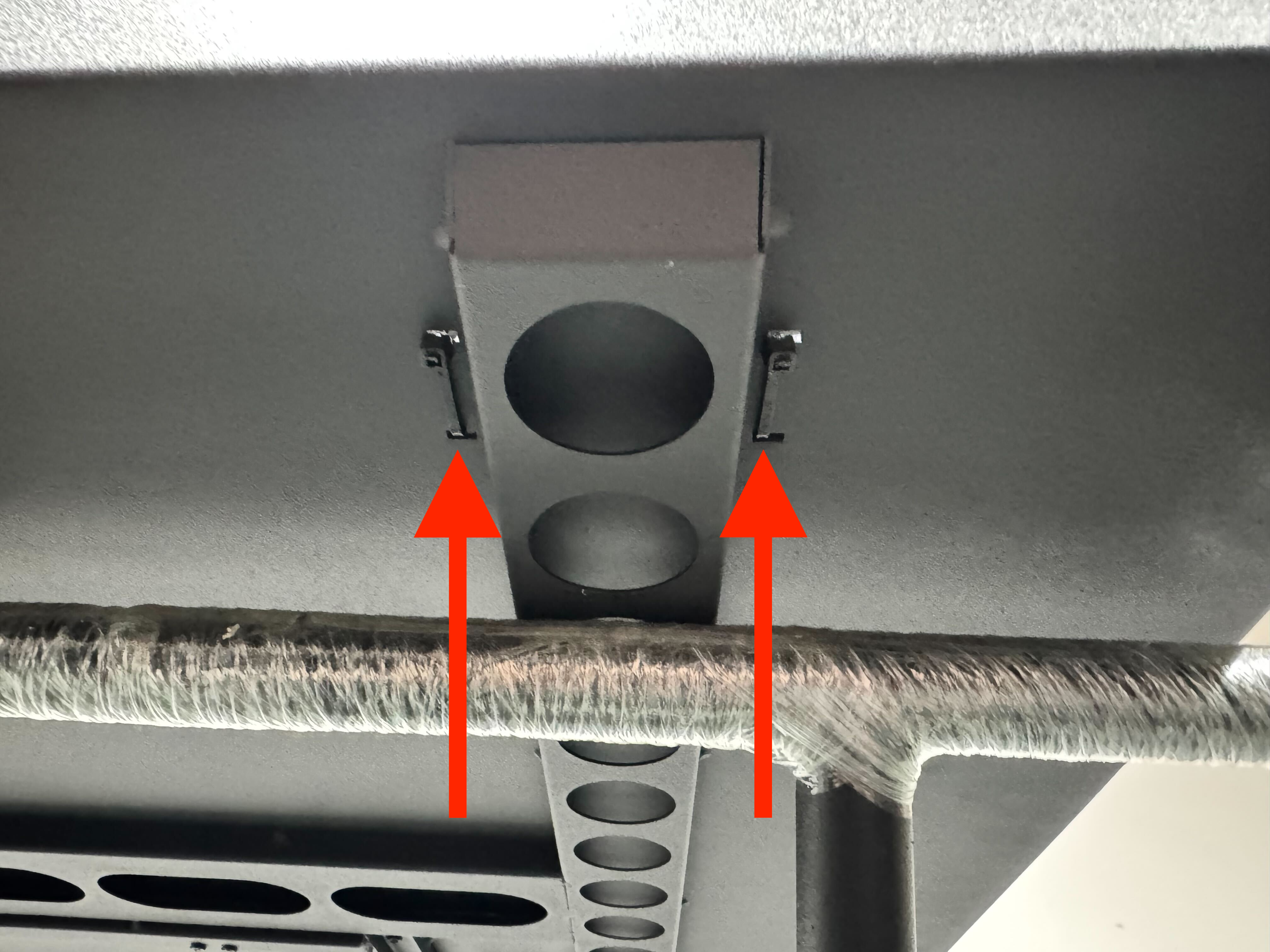

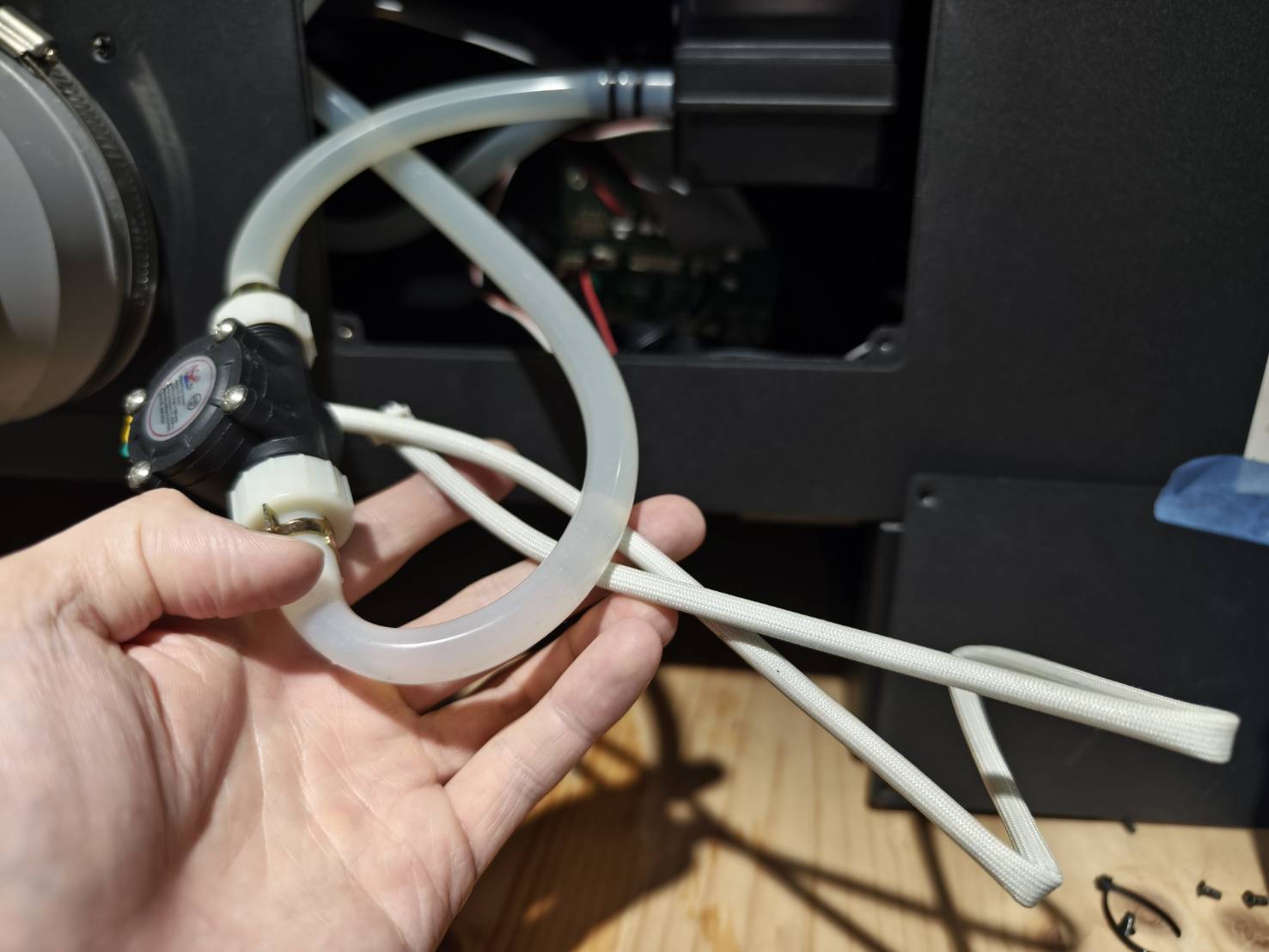

Corte as duas braçadeiras de cabo para que o sensor de fluxo possa ser movimentado.
Se o seu sensor de fluxo não estiver preso, pule esta etapa.

Etapa 4

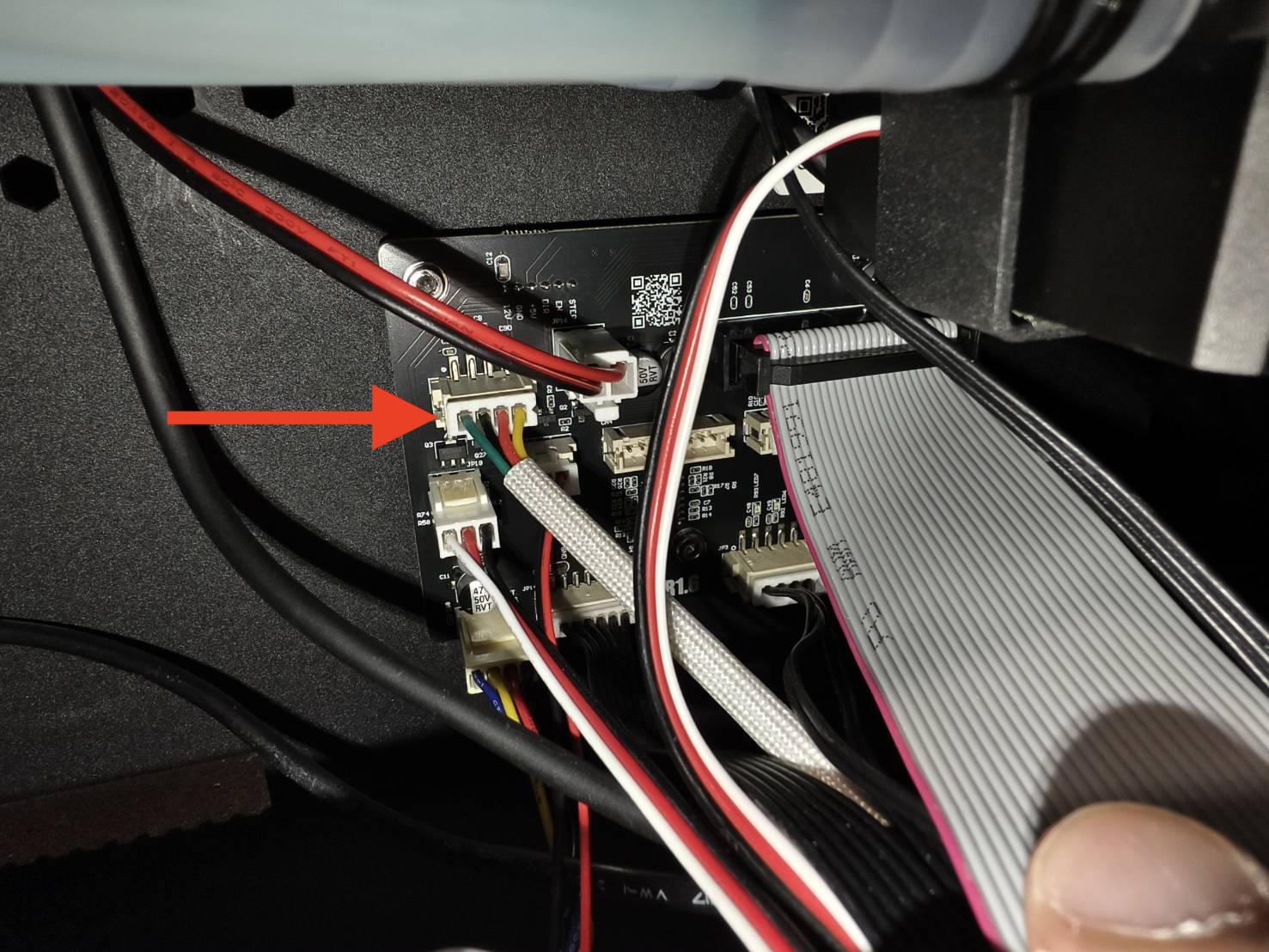

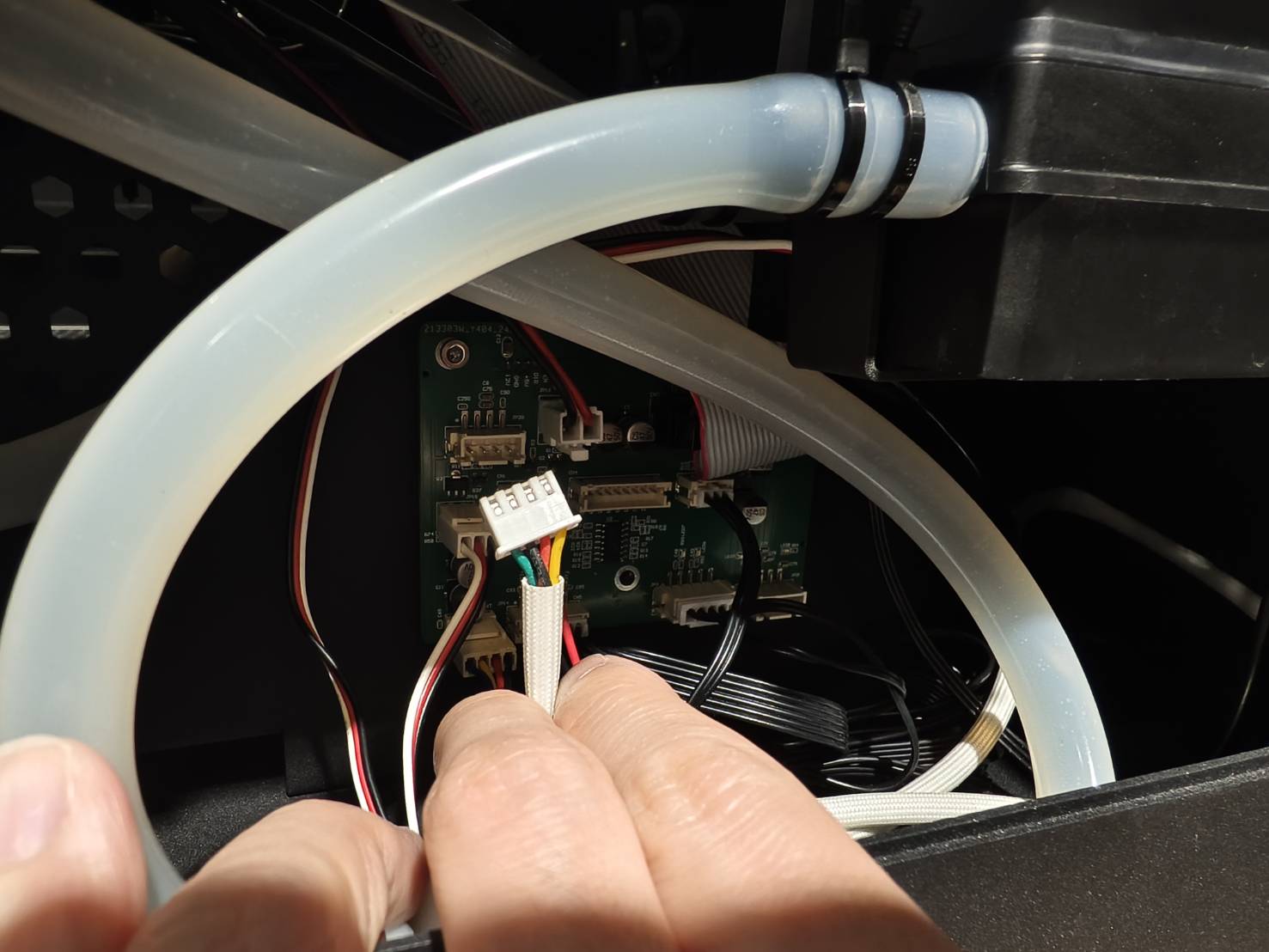

Desconecte o cabo do sensor de fluxo.
(Se sua placa for diferente das imagens abaixo, consulte o diagrama para a configuração mais recente.)

Etapa 5

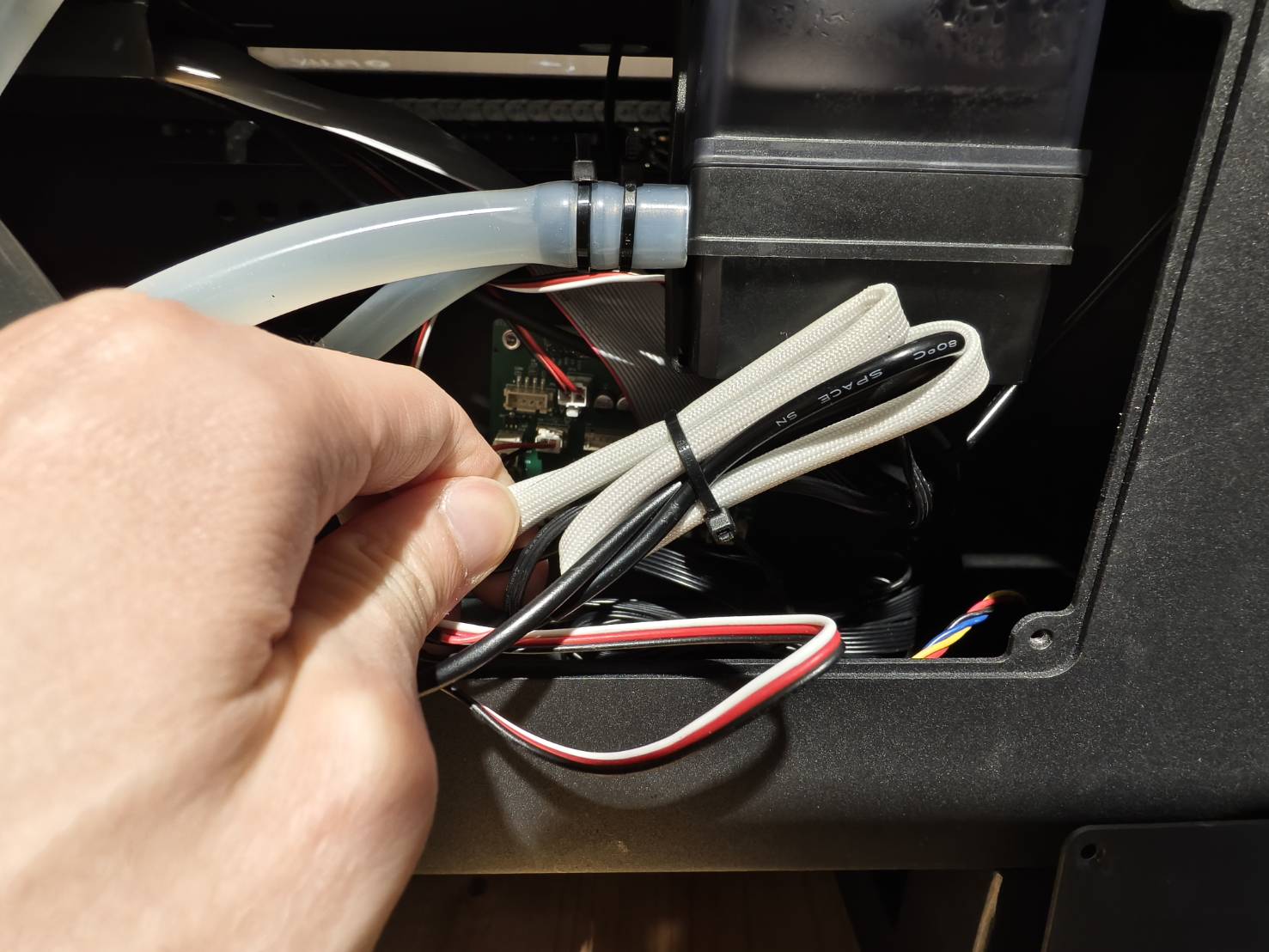

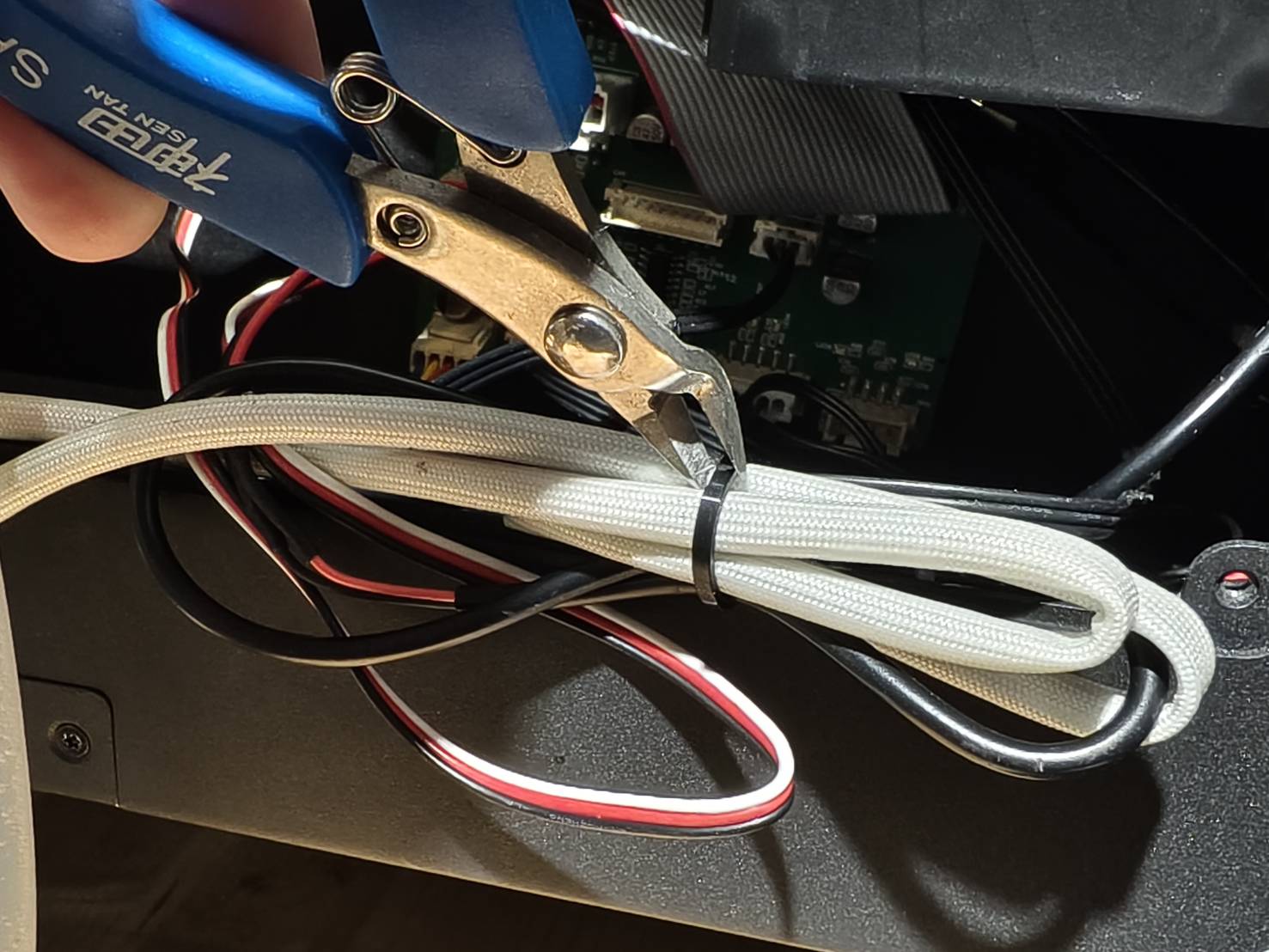

Corte a abraçadeira se o cabo do medidor de fluxo estiver amarrado com outros cabos.
Caso contrário, pule esta etapa.

Etapa 6

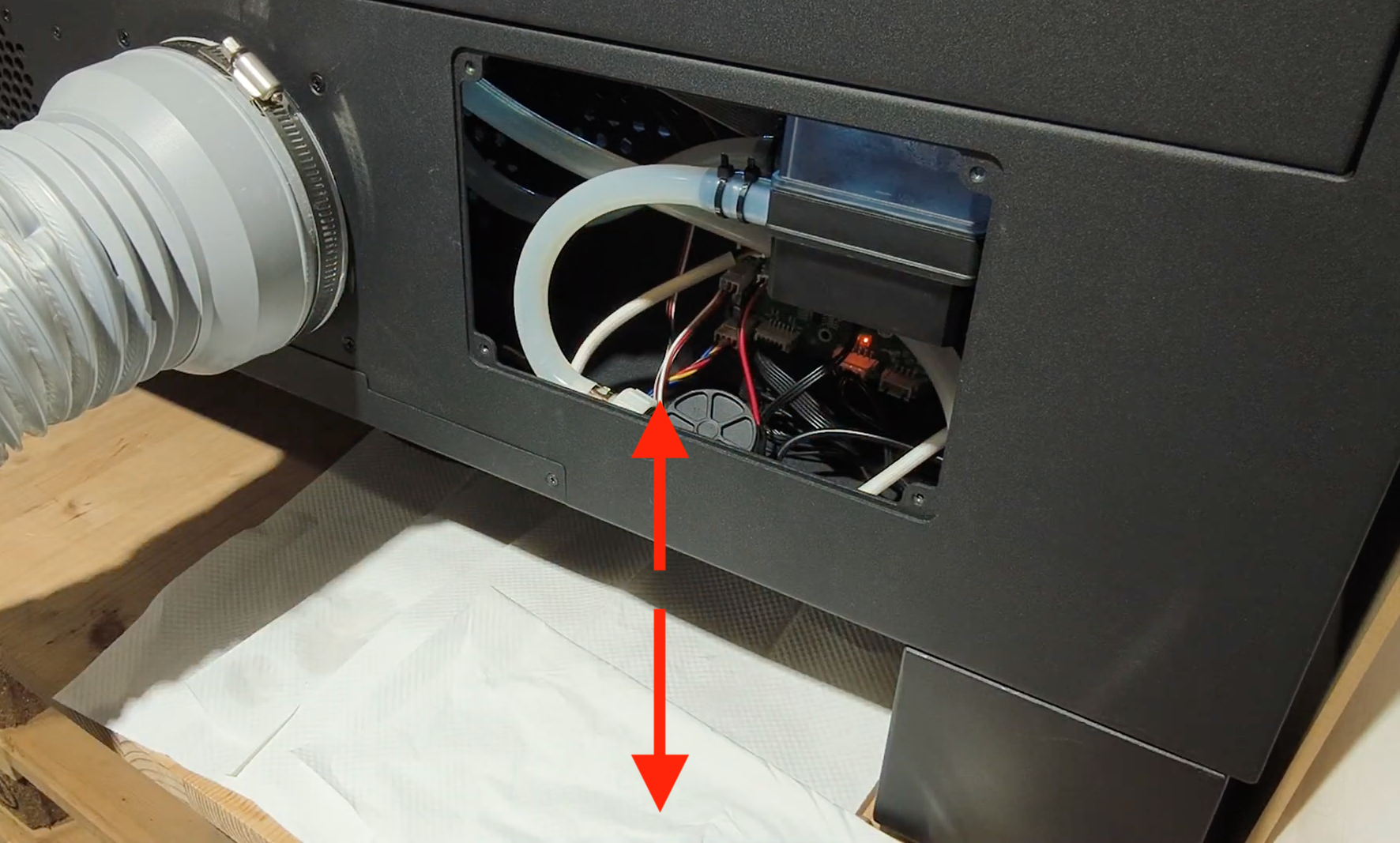

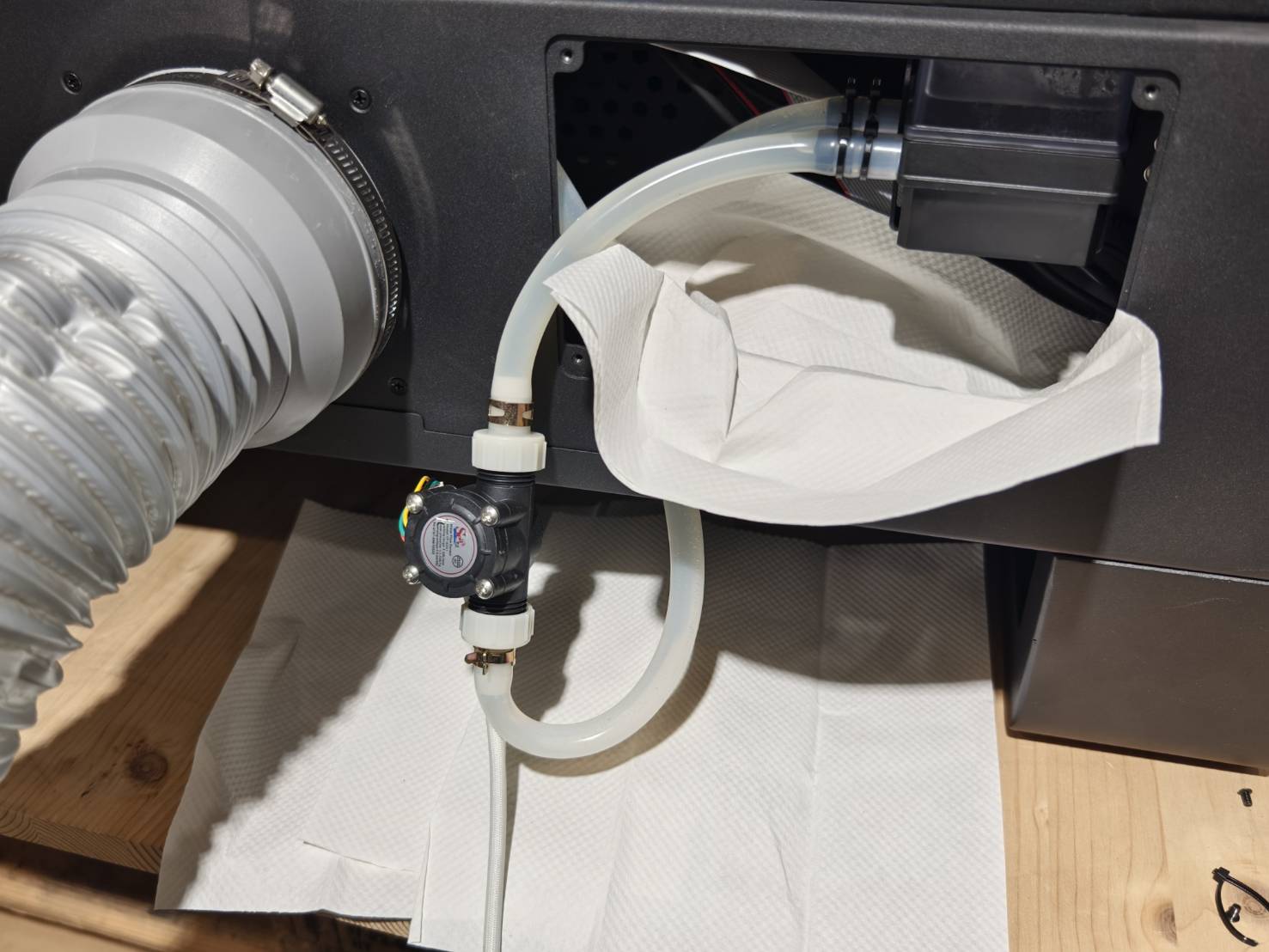

Coloque um pano ou papel toalha embaixo do sensor de fluxo e também sobre a mesa.

Etapa 7

Posicione o recipiente de água sob o sensor de fluxo.

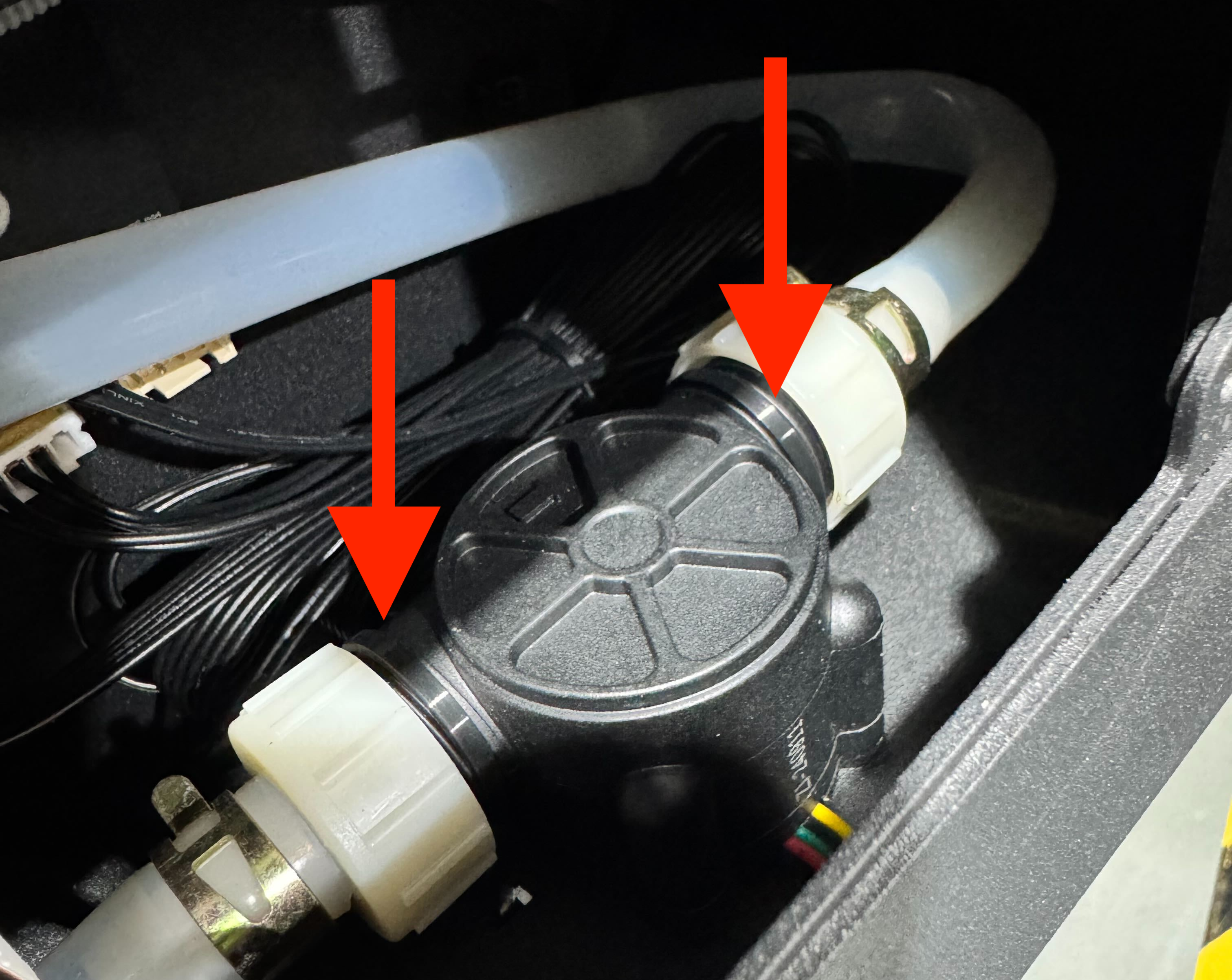

Afaste os clipes metálicos para desconectar ambas as mangueiras de água do sensor de fluxo.
(Atenção: a água vazará ao desconectar a mangueira. Certifique-se de fazer isso dentro do recipiente de água.)

Etapa 8

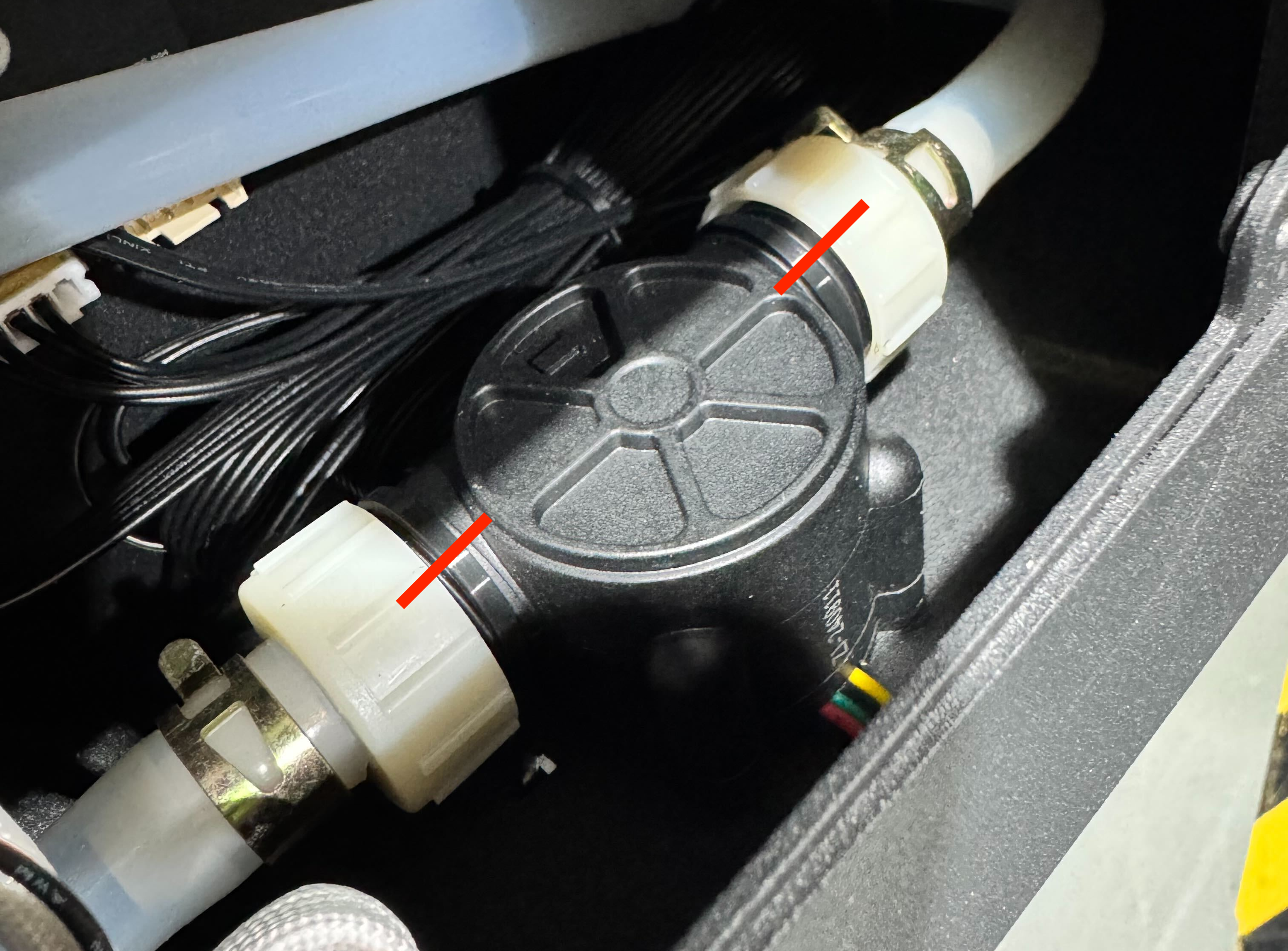

• Remova ambas as conexões do sensor de fluxo.

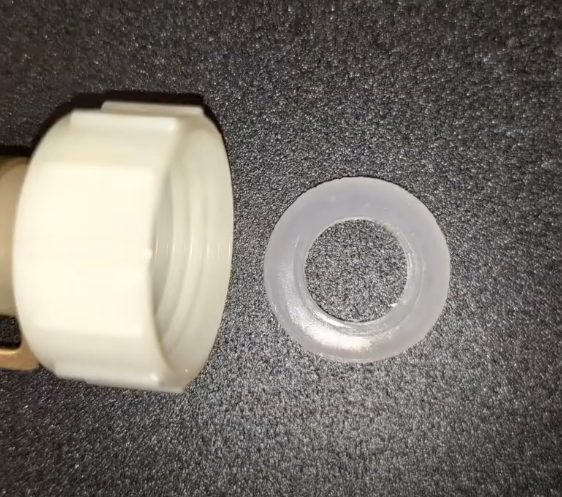

• Há um espaçador de borracha dentro da conexão. Certifique-se de não perdê-lo ao remover as conexões.


Etapa 9

Instale as conexões no novo sensor de fluxo. Verifique se os espaçadores de borracha estão no lugar.

Passo 10

Conecte o cabo do novo sensor de fluxo e posicione-o dentro da máquina.

Passo 11 (Etapa Opcional)

Se você tiver abraçadeiras disponíveis, pode usá-las para organizar os cabos.
Se não houver abraçadeiras disponíveis, você pode pular esta etapa.

Passo 12

Siga o guia abaixo para adicionar a água.
Substituição da Água de Refrigeração

Passo 13

• Realize um teste de velocidade do fluxo para verificar se o valor está normal, o que corresponde a 3L/min ou mais.
  (Painel da Máquina > Máquina > Configurações de Hardware > Teste de Velocidade do Fluxo)




• Se o valor estiver abaixo de 3L/min, consulte o guia abaixo para solucionar o problema.
  #900 Resfriador Desligado/Falha no sistema de refrigeração

Passo 14 (Etapa Opcional)

Se você tiver abraçadeiras disponíveis, pode usá-las para fixar o sensor de fluxo.
As abraçadeiras passarão pela parte inferior da máquina.
Se não houver abraçadeiras disponíveis, você pode pular esta etapa.

Passo 15

Reinstale a placa.
