Beambox II - Substituição do Tubo Laser

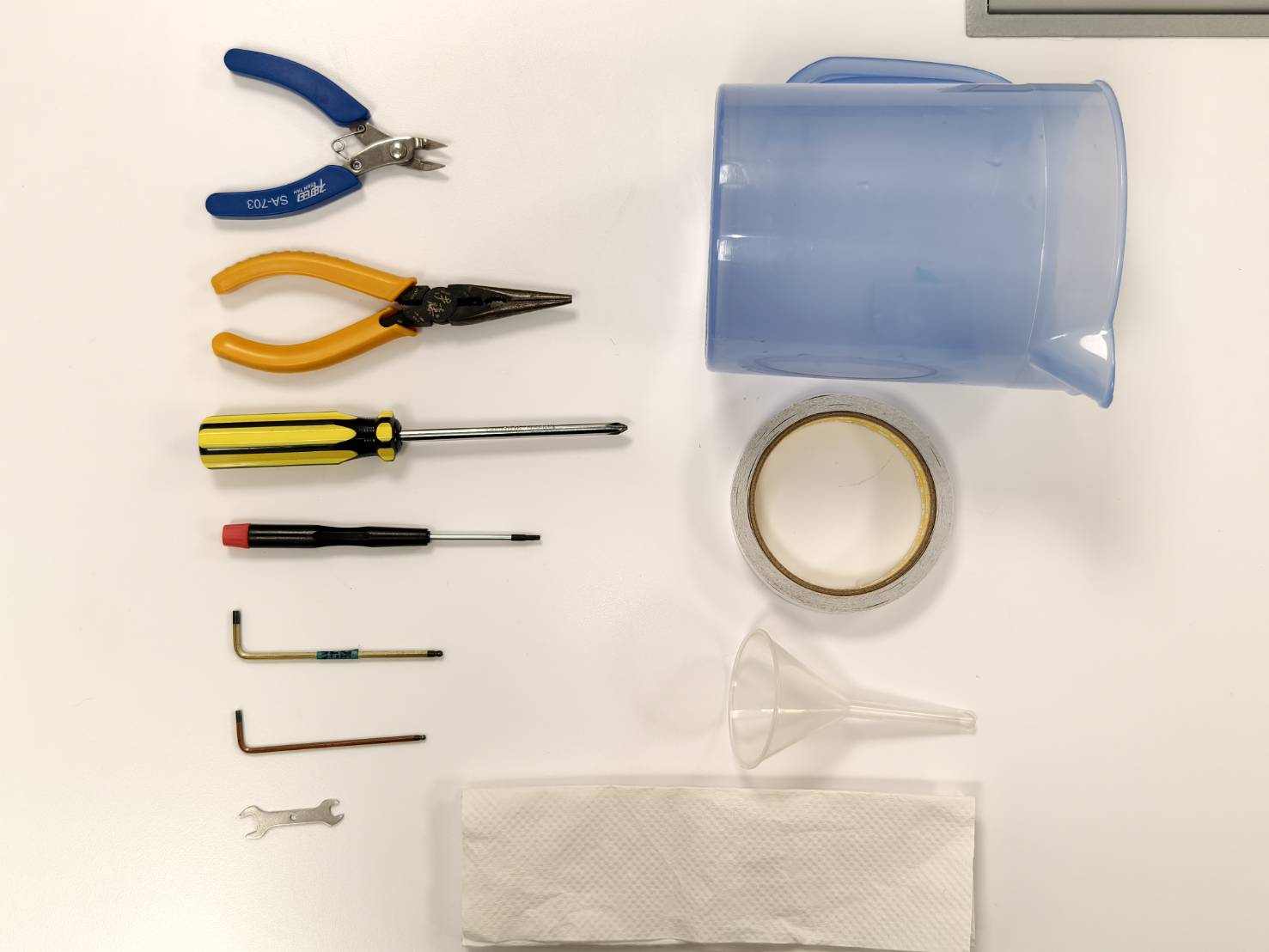

Ferramentas

Etapa 1

Desligue a máquina e desconecte o cabo de alimentação.

Etapa 2

Use uma chave de fenda para remover os parafusos na parte traseira da máquina e, em seguida, abra a tampa traseira.

Etapa 3

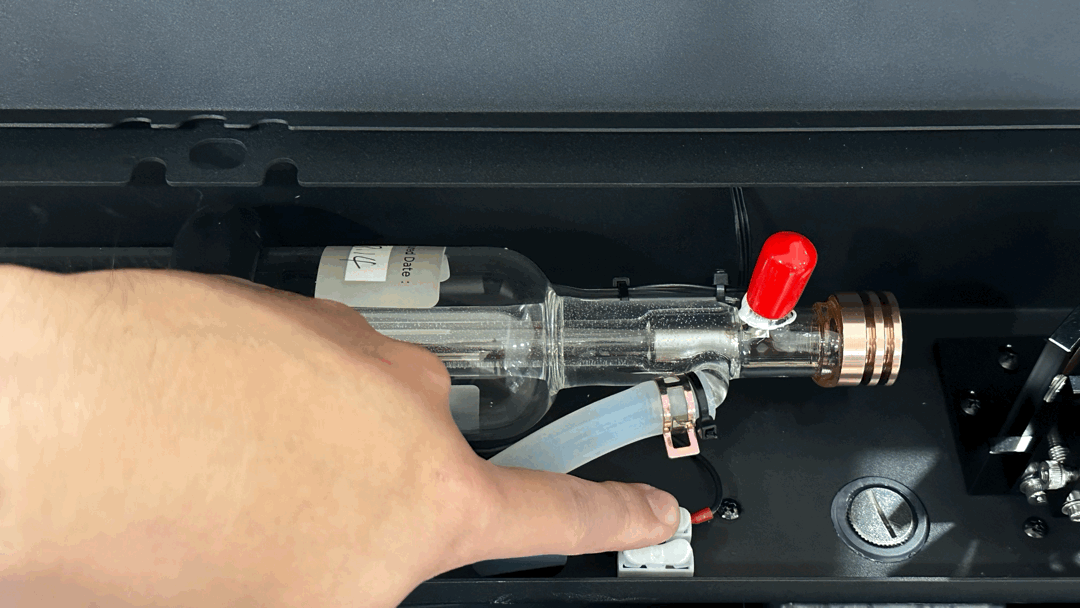

Desconecte o fio terra do tubo laser.

Etapa 4

• Desconecte os cabos do tubo laser e da fonte de alimentação do laser.

Etapa 5

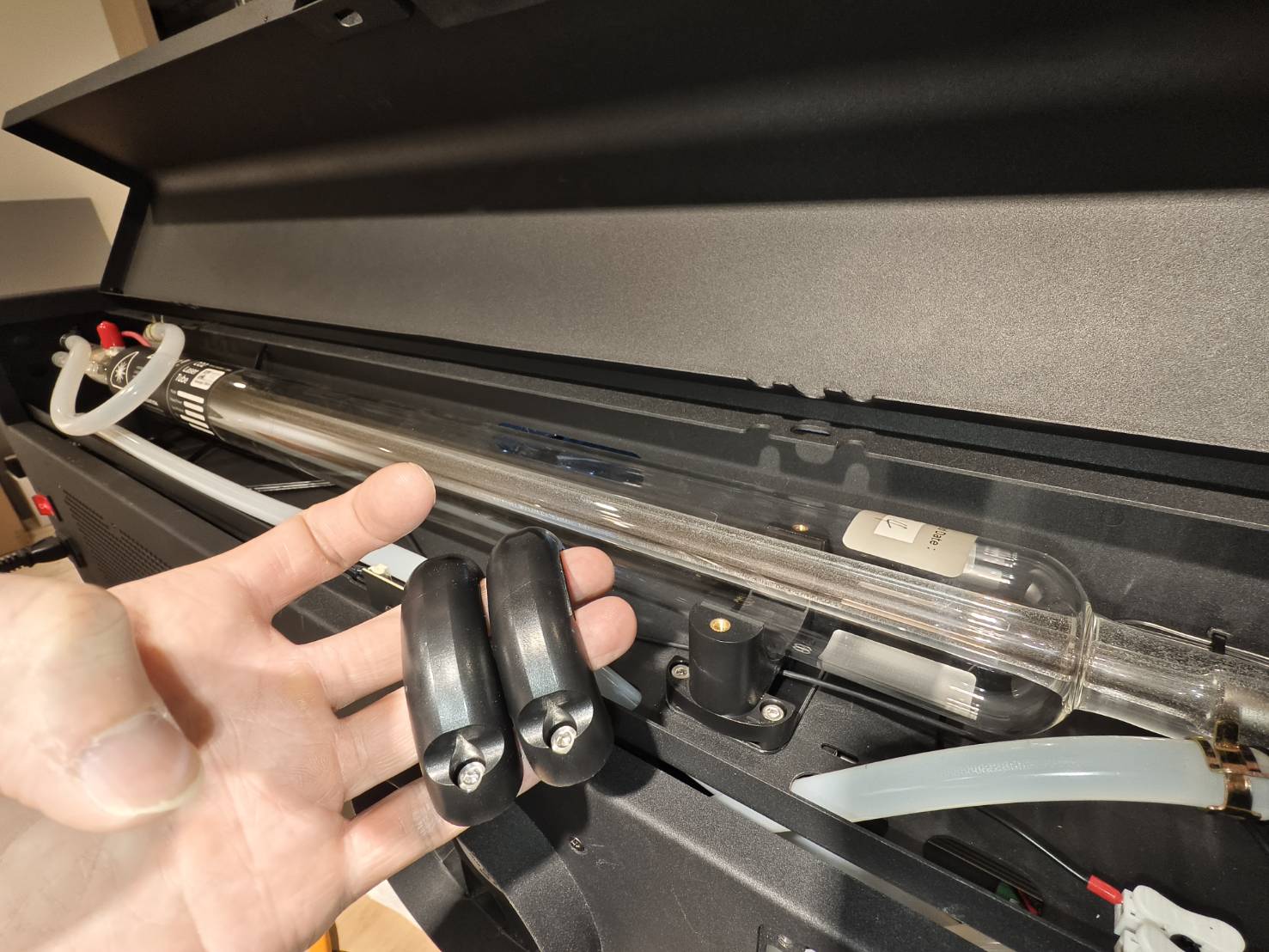

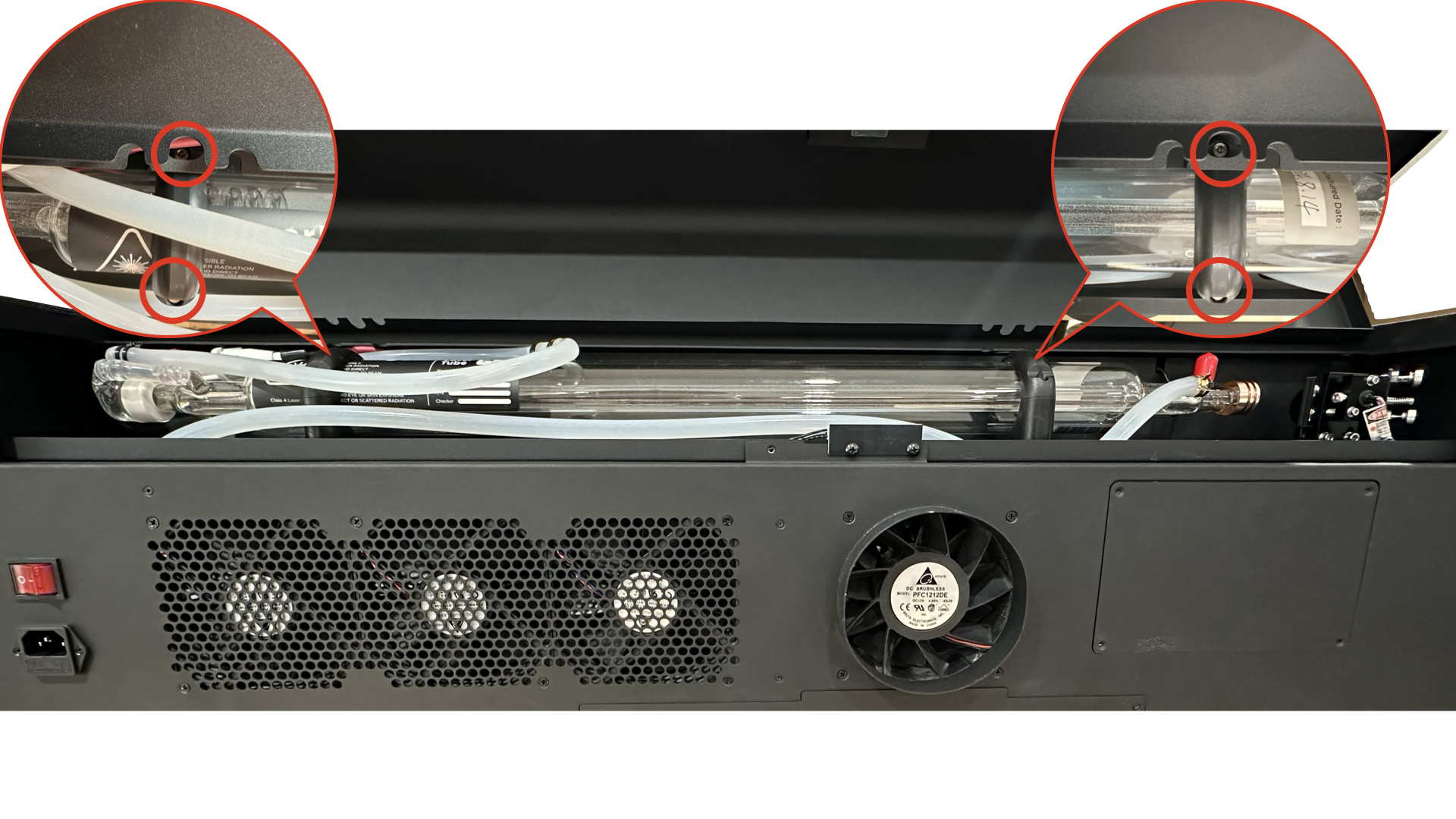

Remova os suportes do tubo laser. (4 parafusos sextavados de 3mm)

Etapa 6

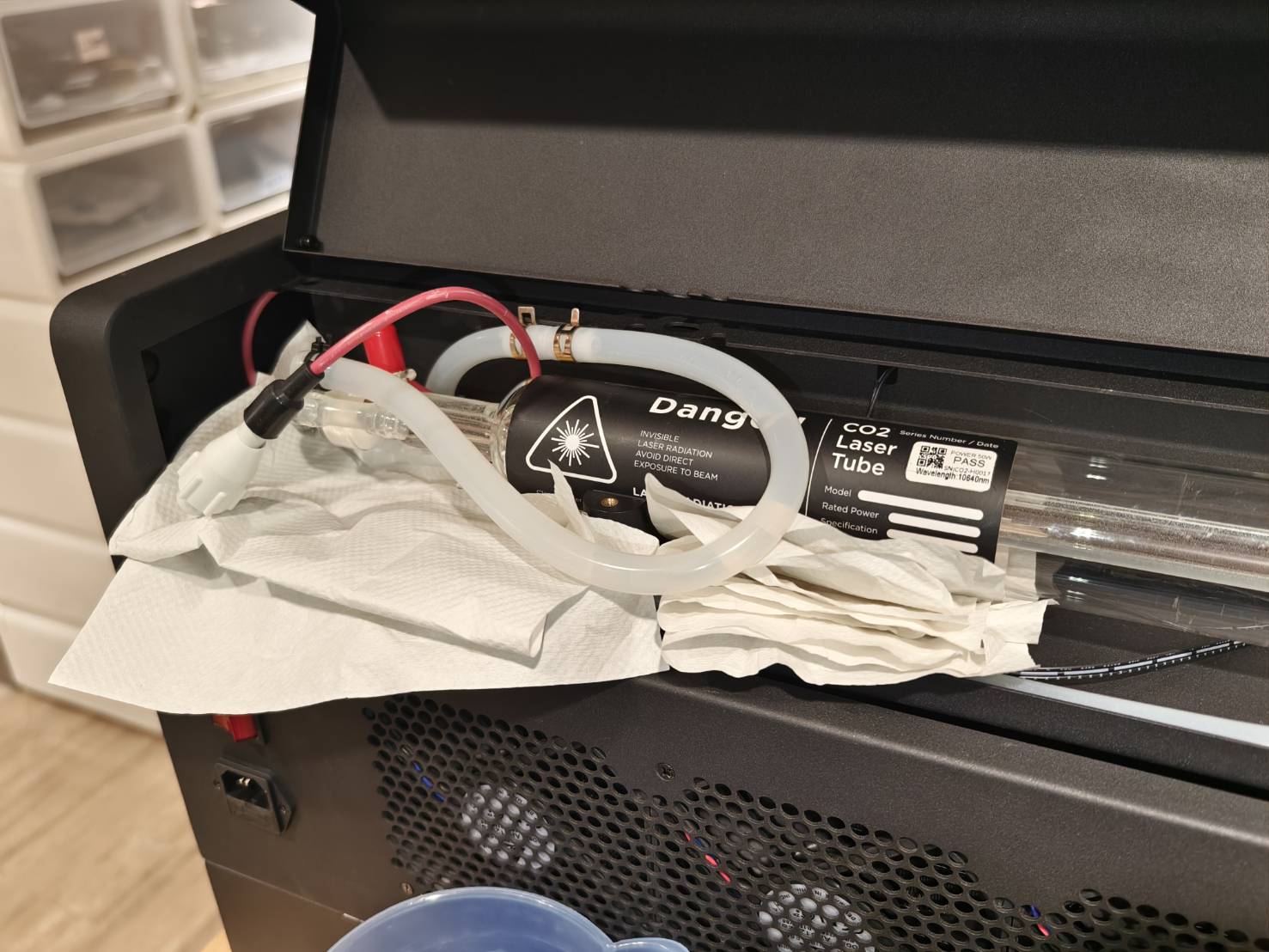

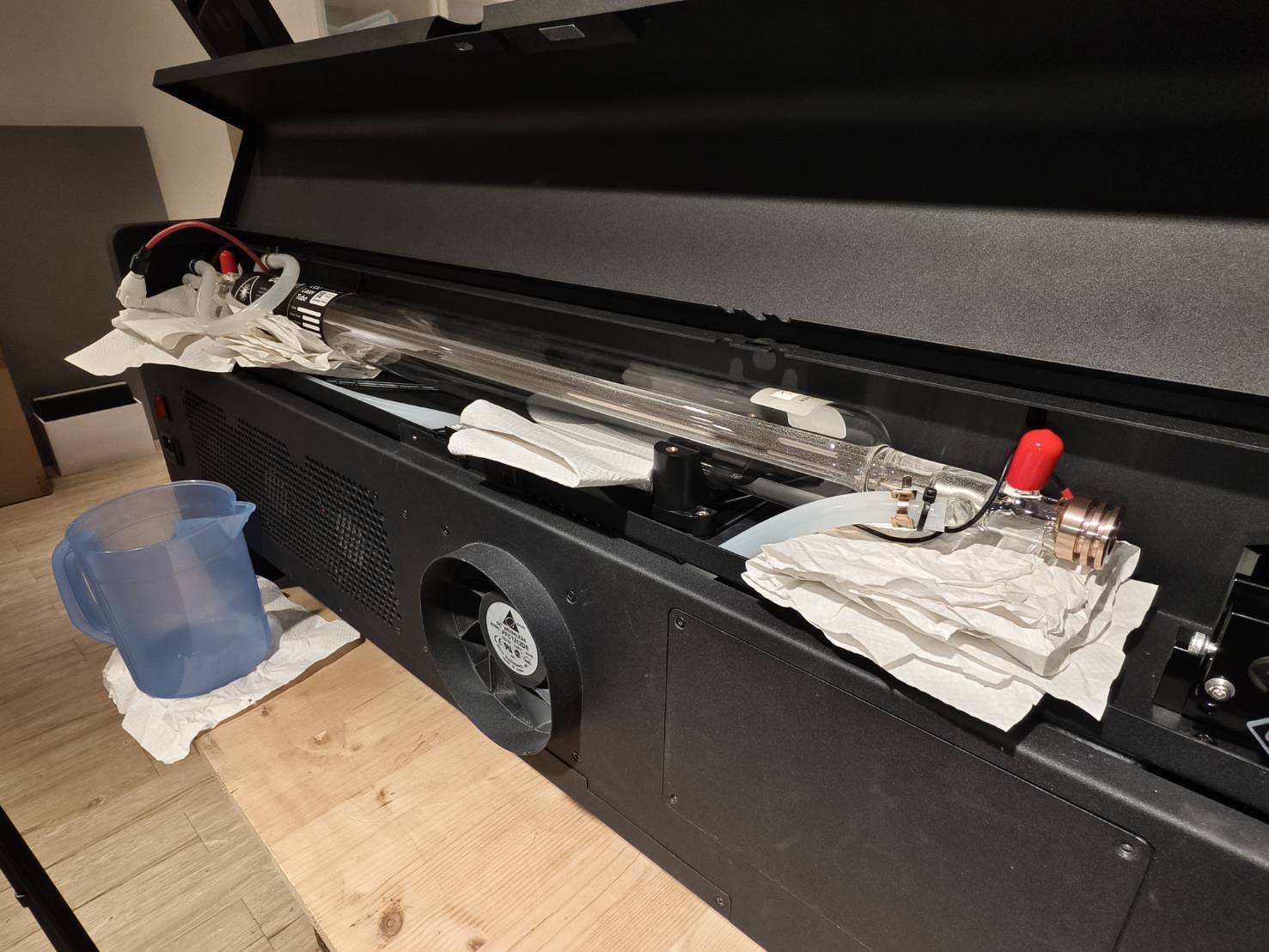

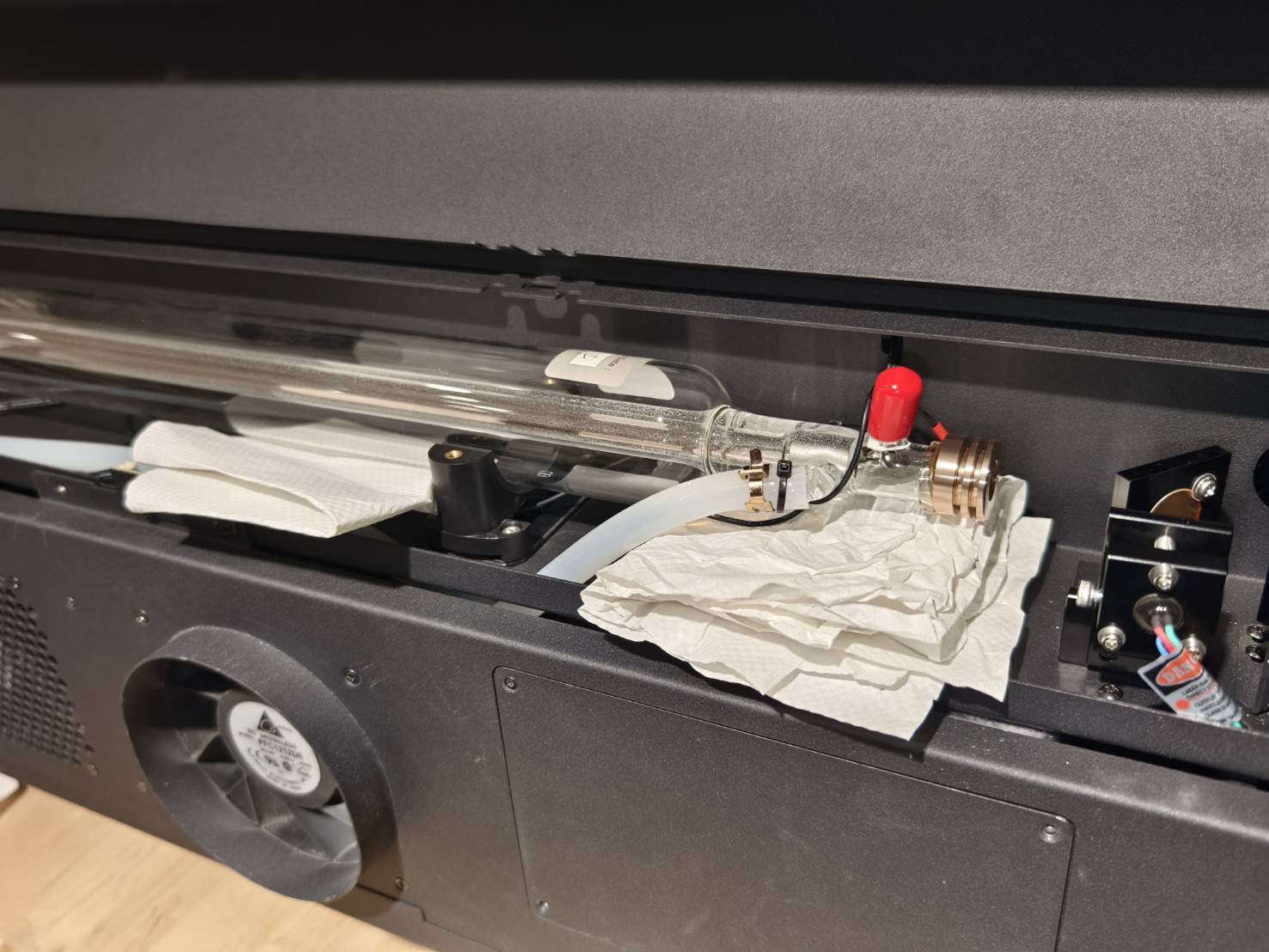

Coloque panos ou papel toalha em ambos os lados do tubo laser próximo às mangueiras de água e também sobre a mesa.

Etapa 7

Desconecte as mangueiras de água ligadas ao lado esquerdo do tubo laser.
A água vazará após a desconexão, então prepare um recipiente para coletar a água.

Etapa 8

Drene a água do interior do tubo laser e remova-o da máquina.

• Remova a braçadeira da mangueira e corte a abraçadeira plástica na mangueira de água do outro lado do tubo.
• Levante o tubo e desconecte lentamente a mangueira de água. A água será drenada pelo outro lado do tubo.
• Certifique-se de que a mangueira de água do lado esquerdo esteja no recipiente.

Passo 9

Remova a mangueira de água do tubo laser antigo.

Passo 10

Conecte a mangueira de água ao novo tubo laser.

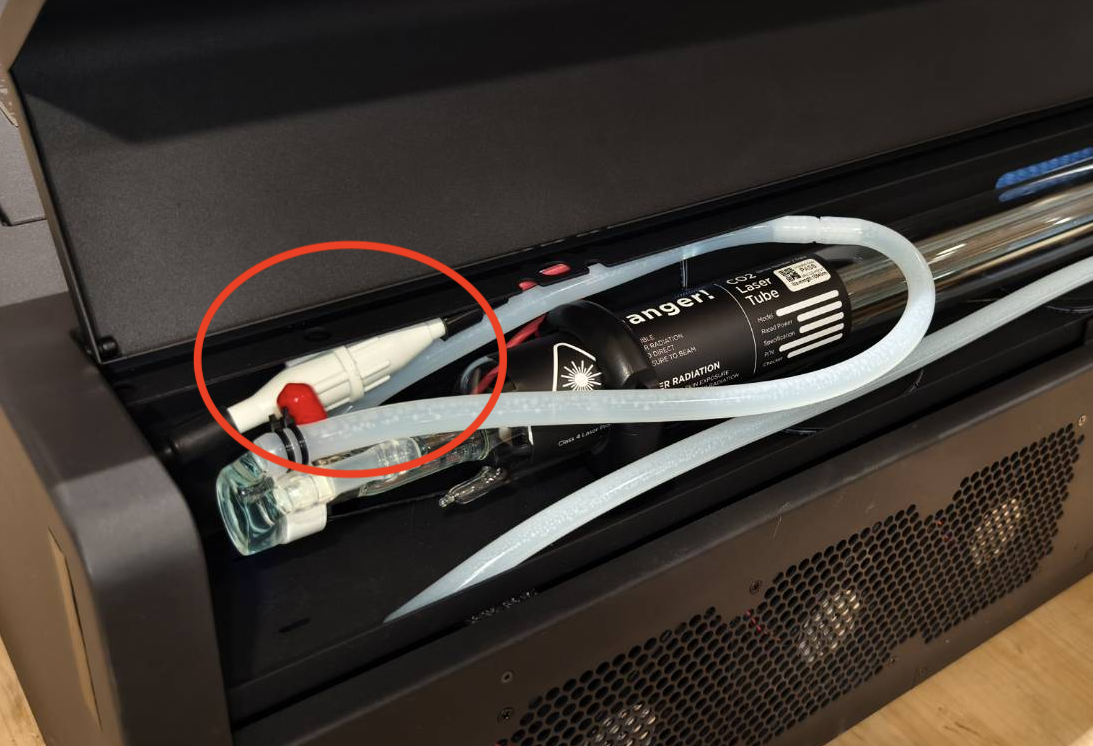

Certifique-se de conectá-la ao lado correto com o conector branco.
Assista ao vídeo abaixo para referência.

Passo 11

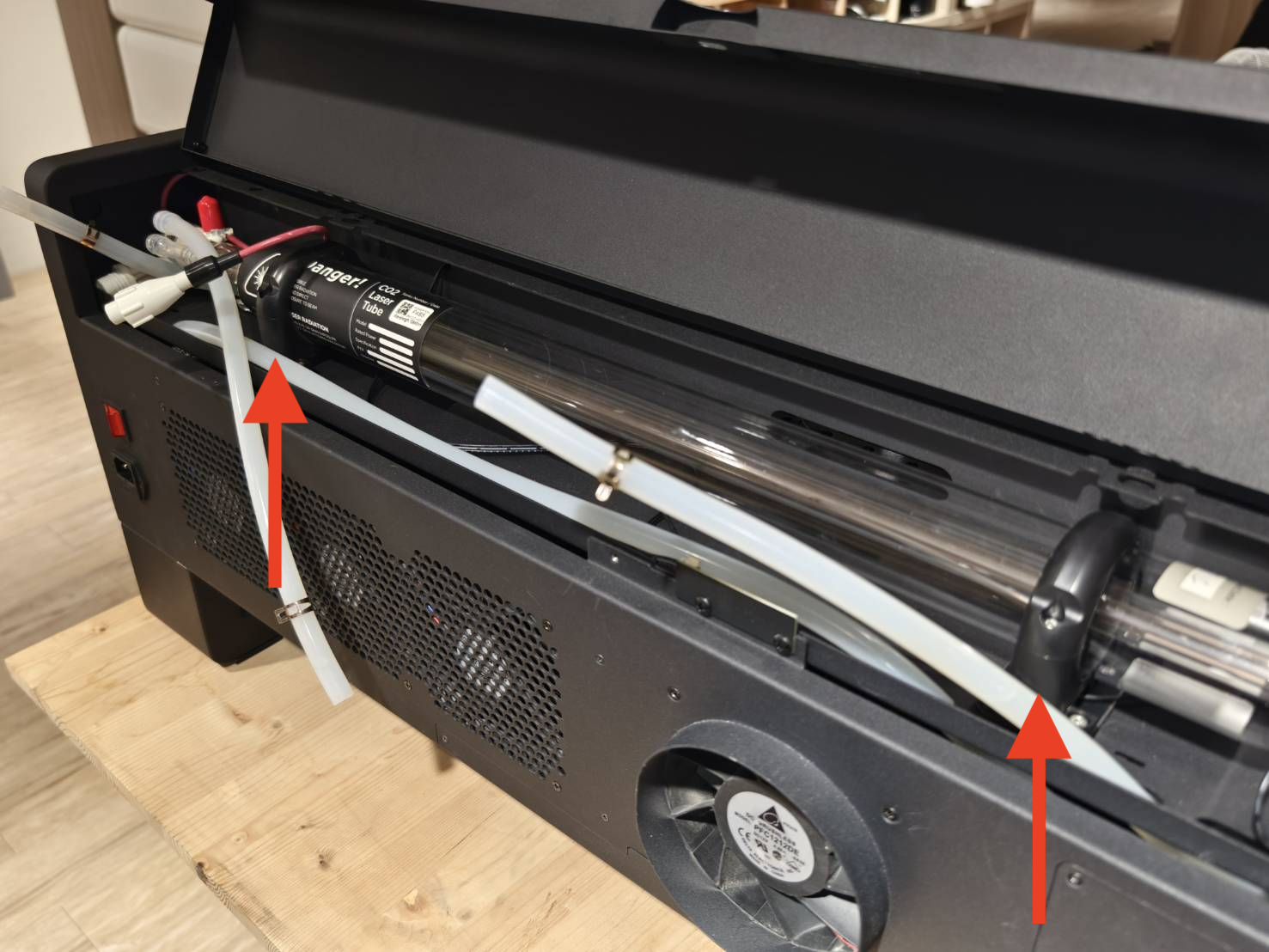

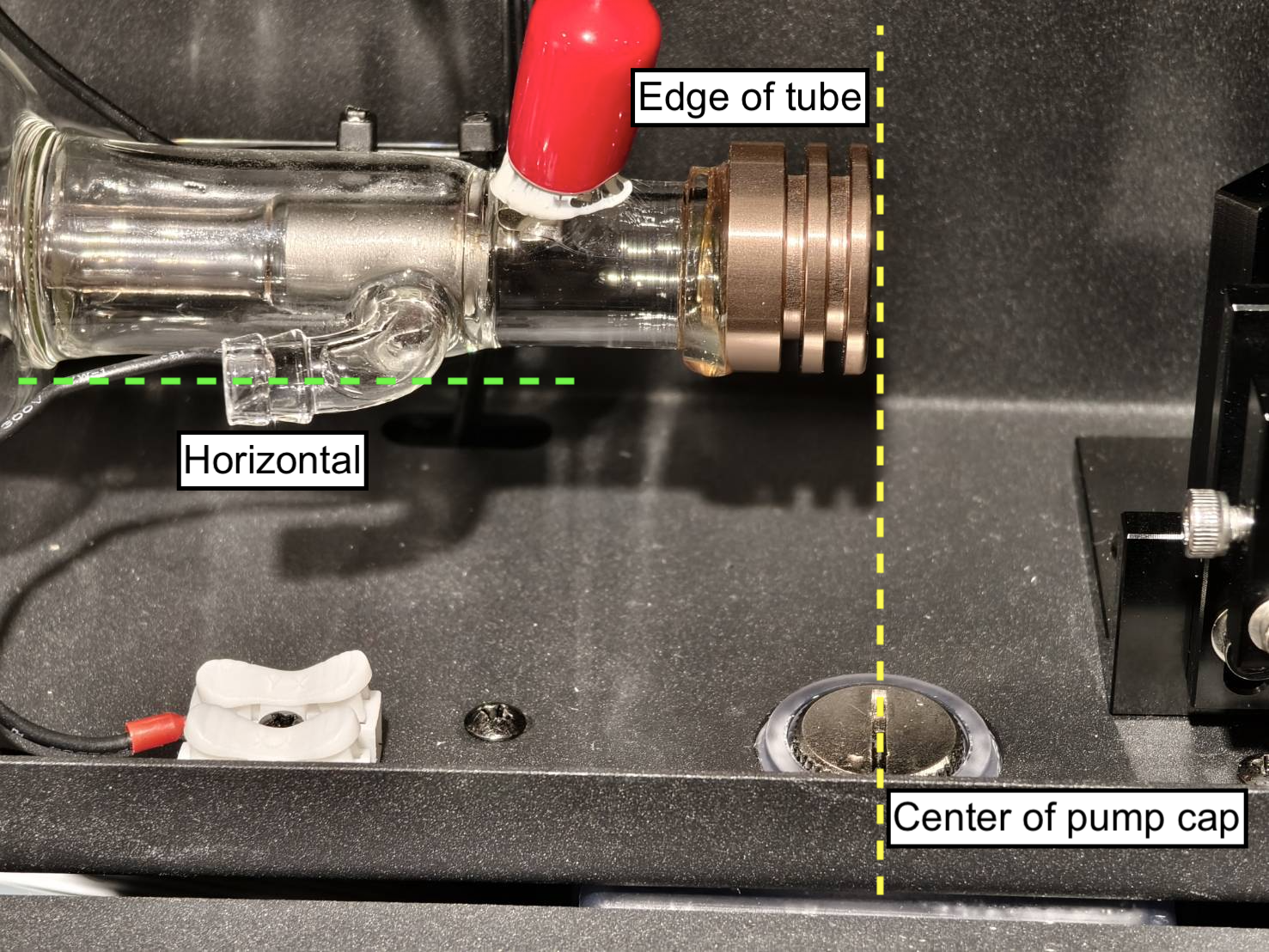

Posicione o novo tubo laser.

• O conector branco deve ficar no lado esquerdo.
• A posição recomendada é alinhar a borda direita do tubo com o centro da tampa da bomba de água.
• Verifique se a entrada de água do tubo está na horizontal.

Passo 12

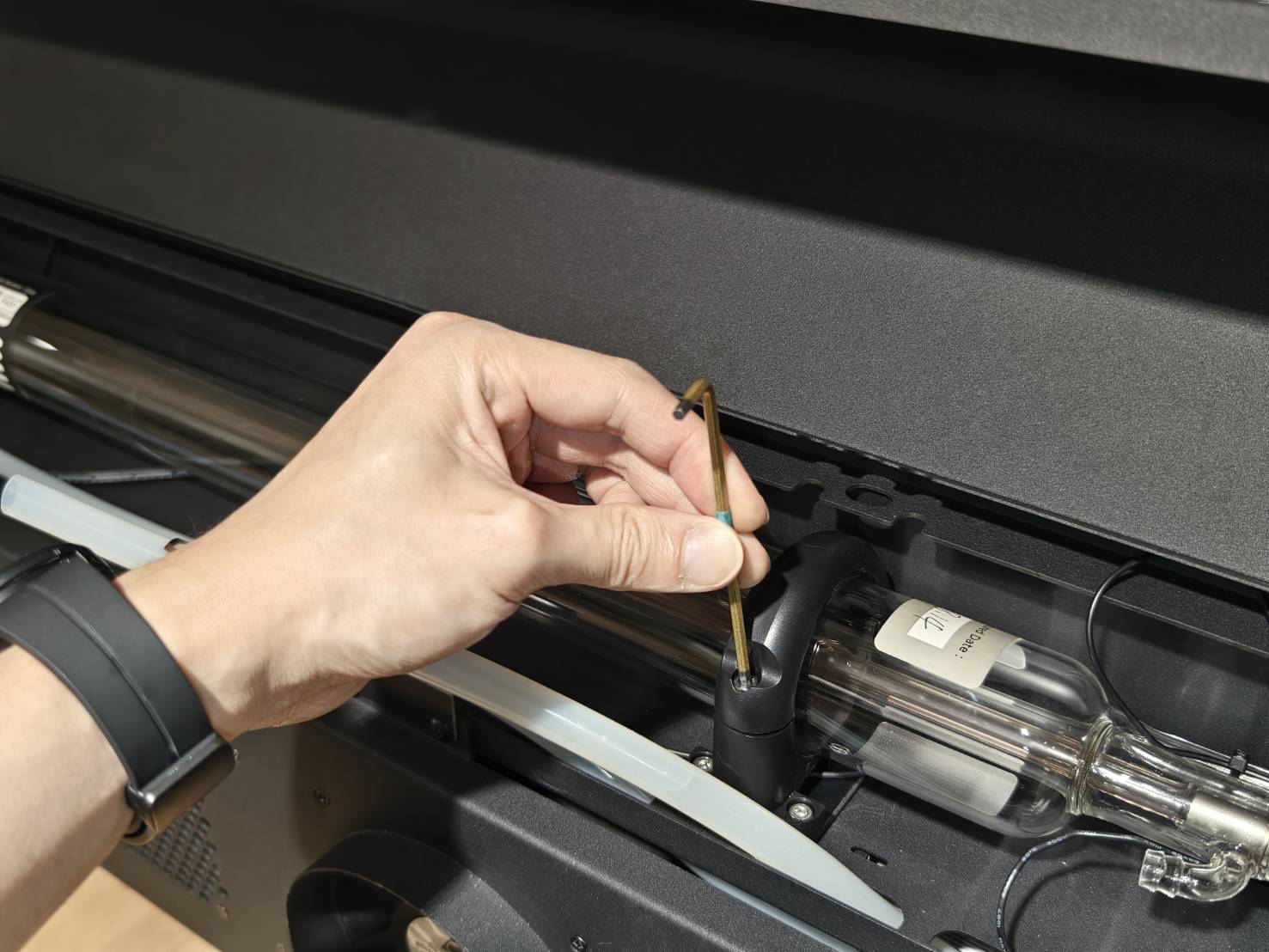

Reinstale os suportes do tubo laser.

Passo 13

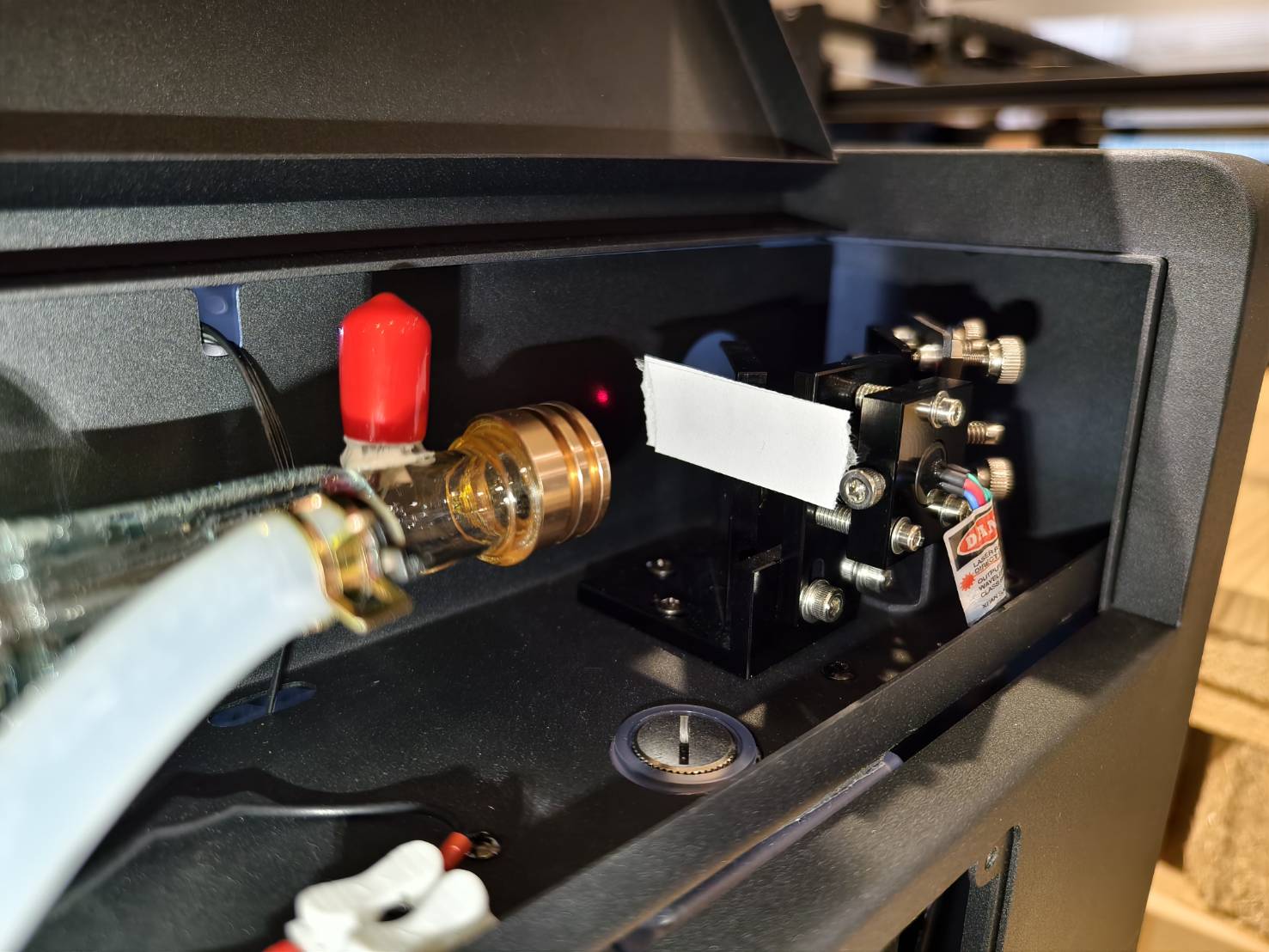

No lado direito do tubo (lado de baixa pressão), conecte a mangueira de água ao tubo.

Passo 14

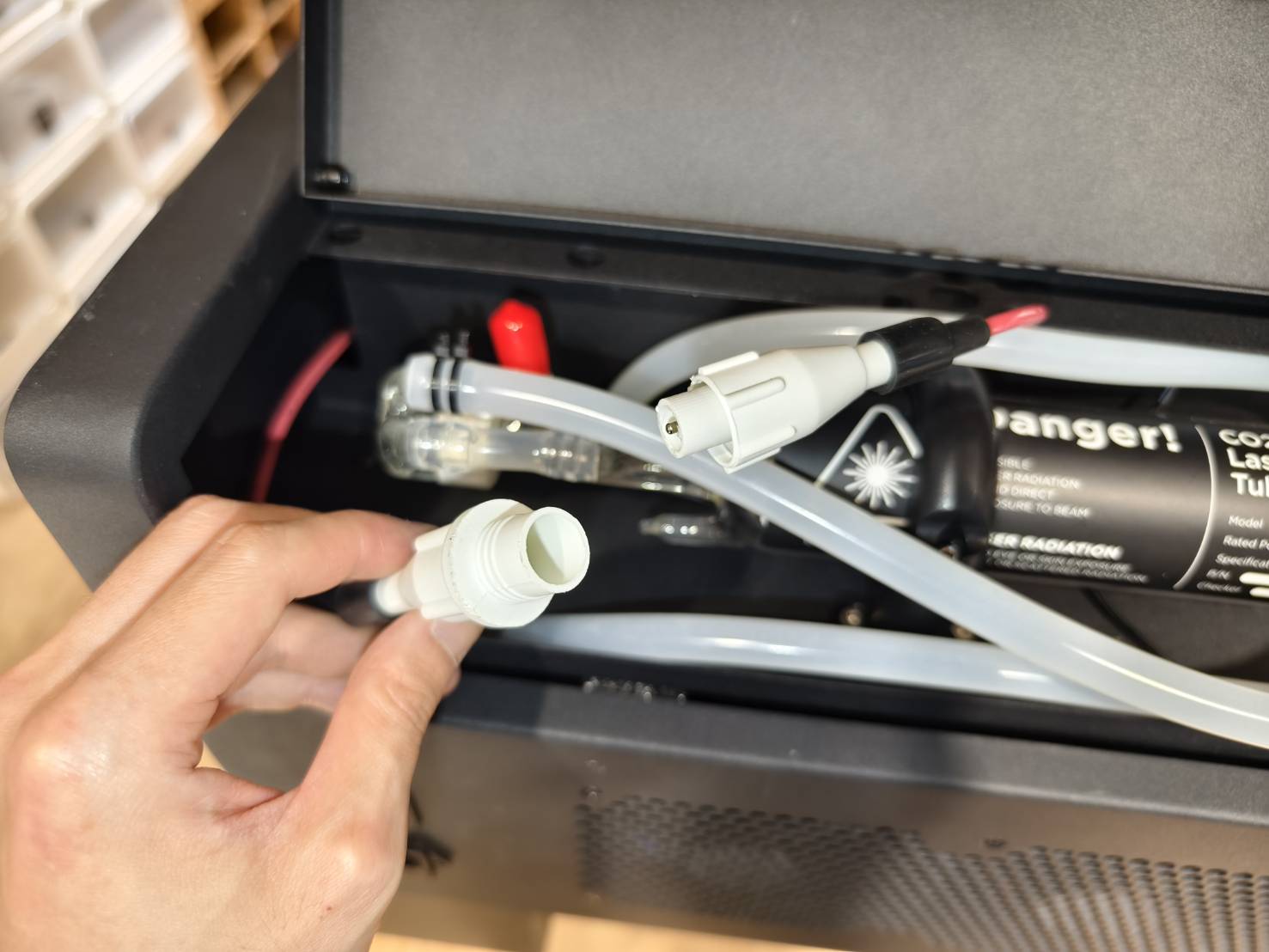

No lado esquerdo do tubo (lado de alta pressão), conecte as mangueiras de água entre si.

Etapa 15

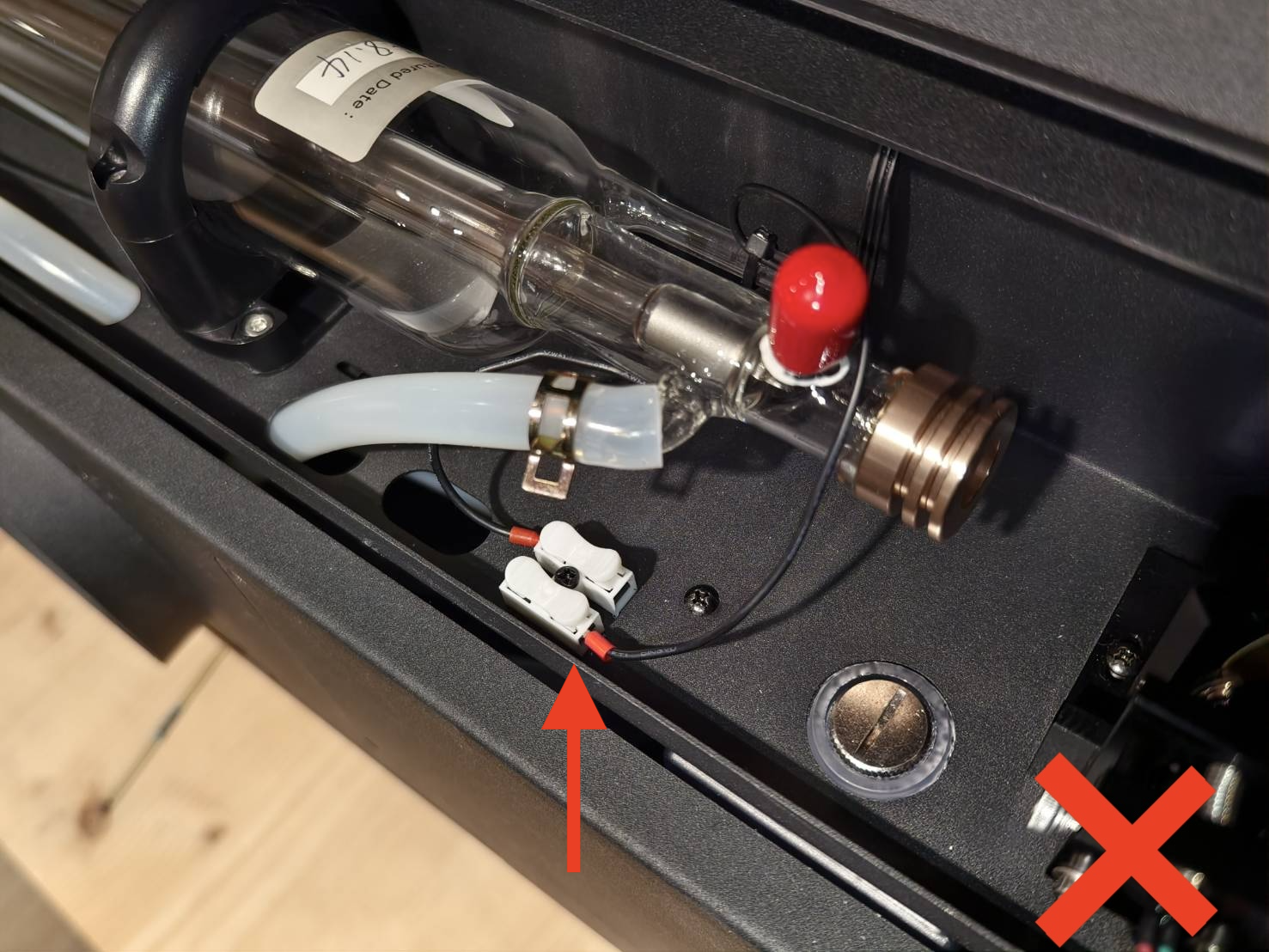

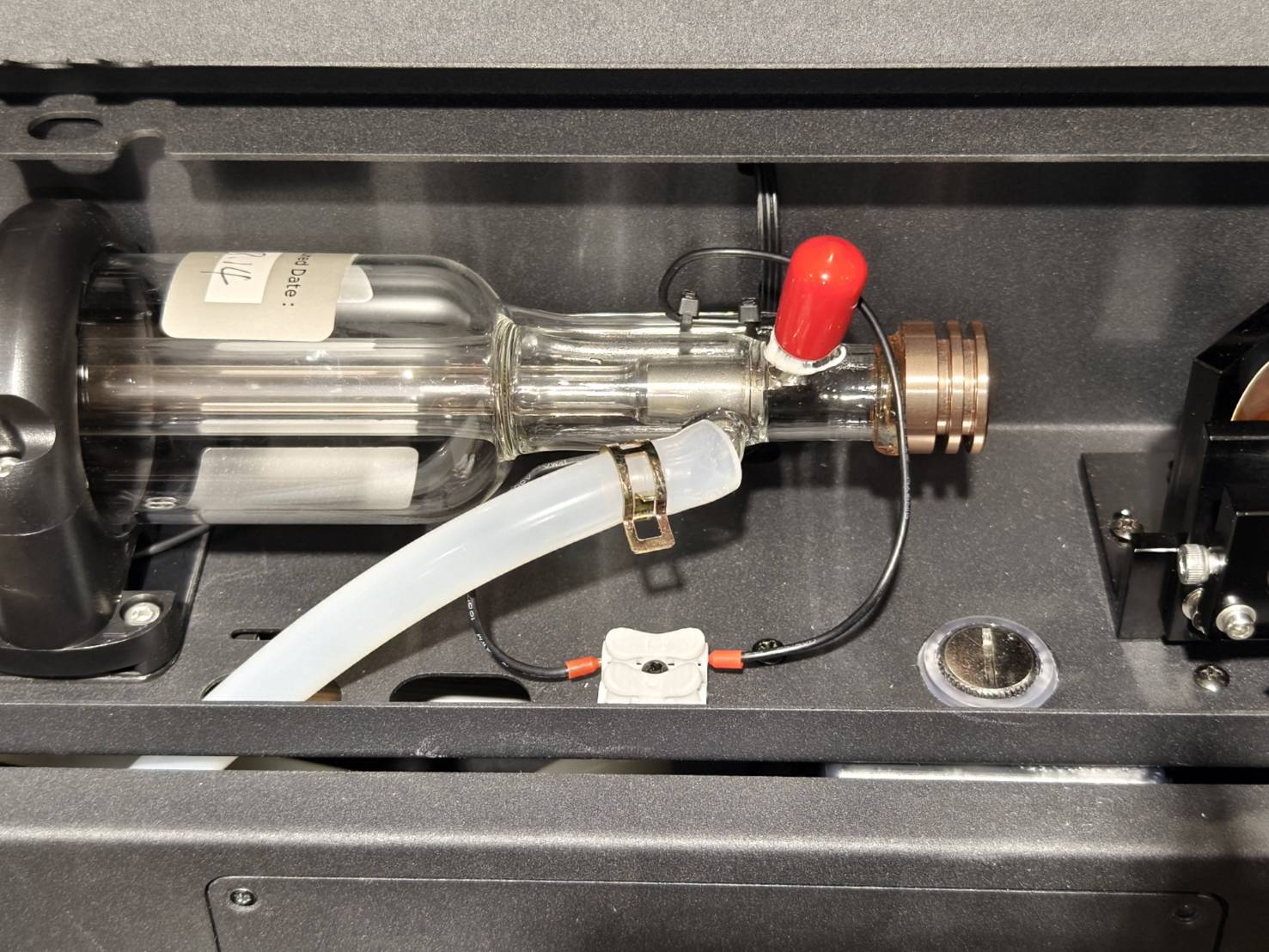

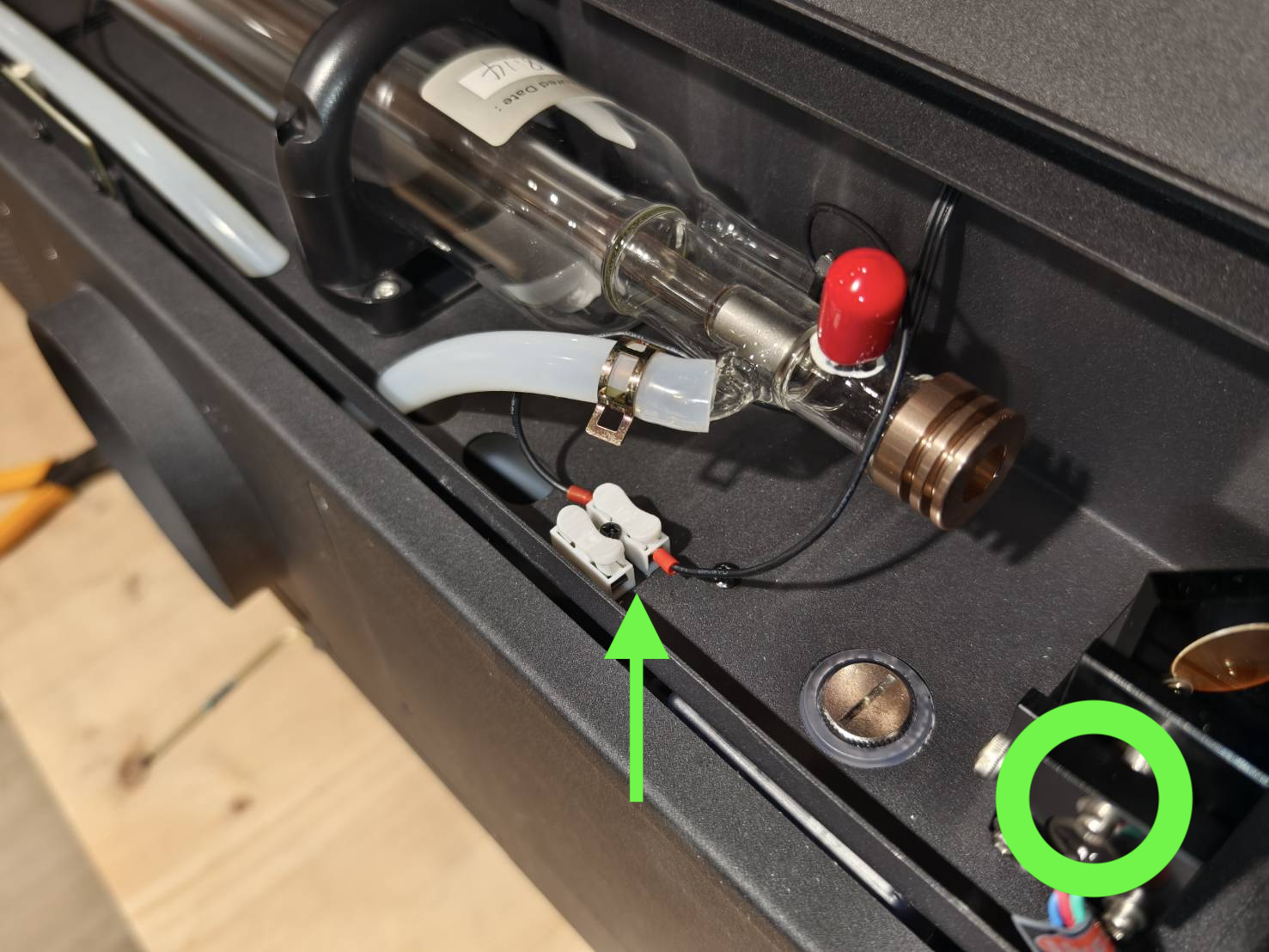

Conecte o fio terra do tubo laser ao terminal.
Certifique-se de que ambos os fios terra estejam do mesmo lado.

Etapa 16

Conecte os cabos do tubo laser e da fonte de alimentação do laser.
Após a conexão, organize o espaço o máximo possível, inserindo o conector branco no orifício do canto esquerdo e empurrando a mangueira de água para dentro da máquina para encurtá-la. Consulte o vídeo para referência.

Etapa 17

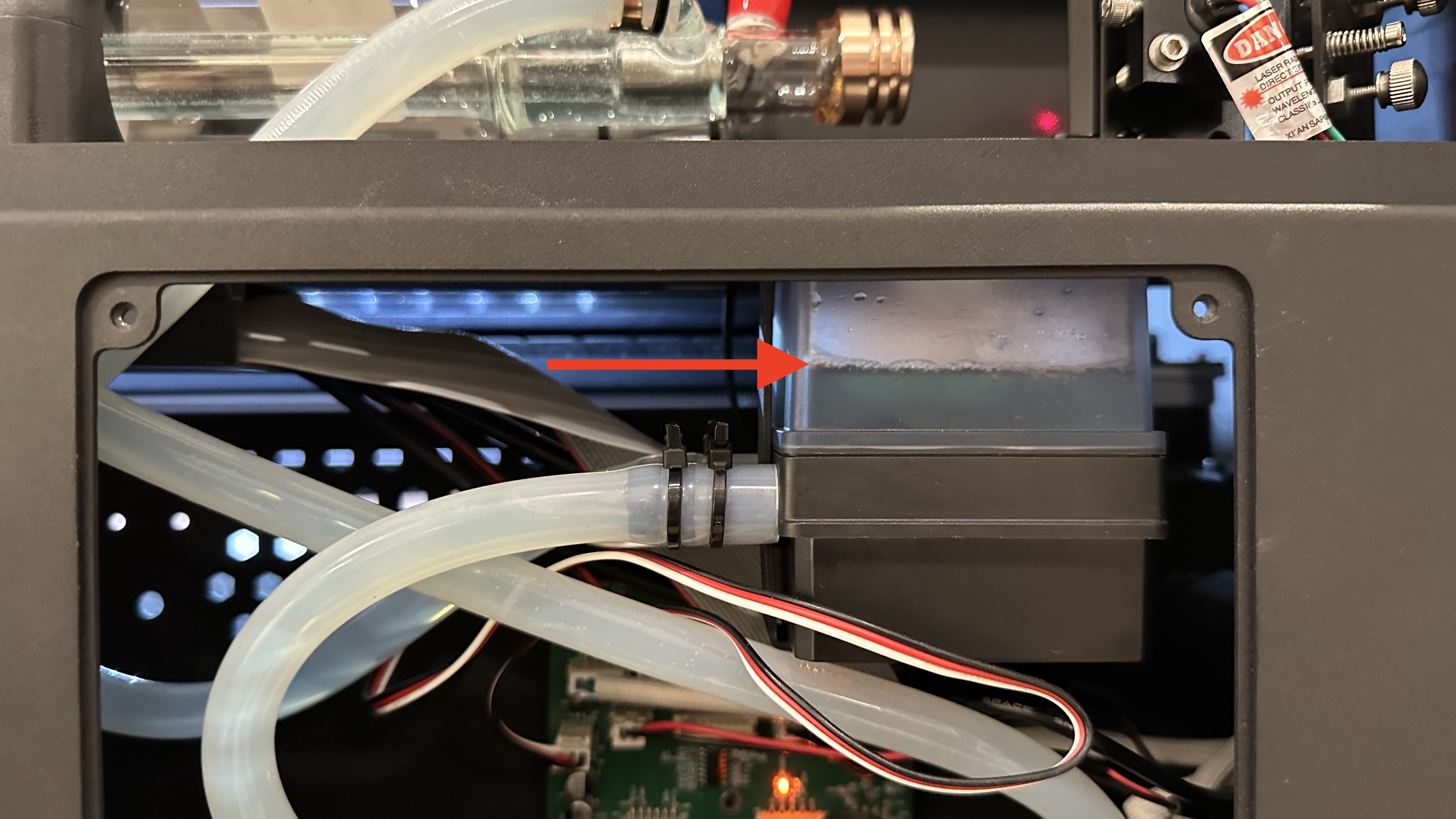

Ligue a máquina e abasteça com água. Consulte o guia abaixo para o abastecimento de água.
Substituição da Água de Refrigeração

Etapa 18

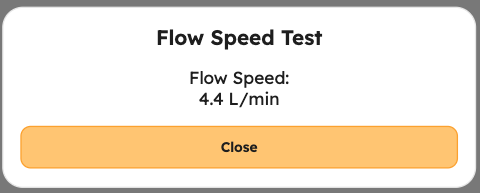

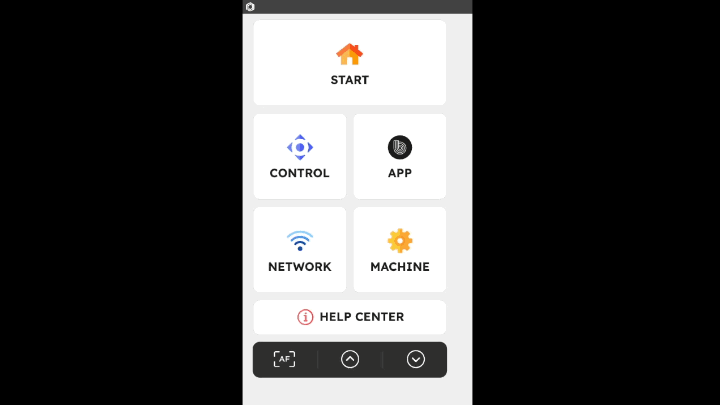

• Realize um teste de velocidade de fluxo para verificar se o valor está normal, o que corresponde a 3L/min ou mais.
  (Painel da Máquina > Máquina > Configurações de Hardware > Teste de Velocidade de Fluxo)




• Se o valor estiver abaixo de 3L/min, consulte o guia abaixo para solucionar o problema.
  #900 Resfriador desligado/Falha no sistema de refrigeração

Etapa 19

A substituição do tubo laser está concluída. No entanto, como o tubo laser é novo e sua posição não será a mesma do antigo, o caminho óptico provavelmente está desalinhado.
Portanto, realize um ajuste do caminho óptico antes de usar a máquina.
Ajuste do Caminho Óptico

Etapa 20

Feche a tampa traseira e parafuse-a.
