Beambox II - Substituição da Placa do Plotter

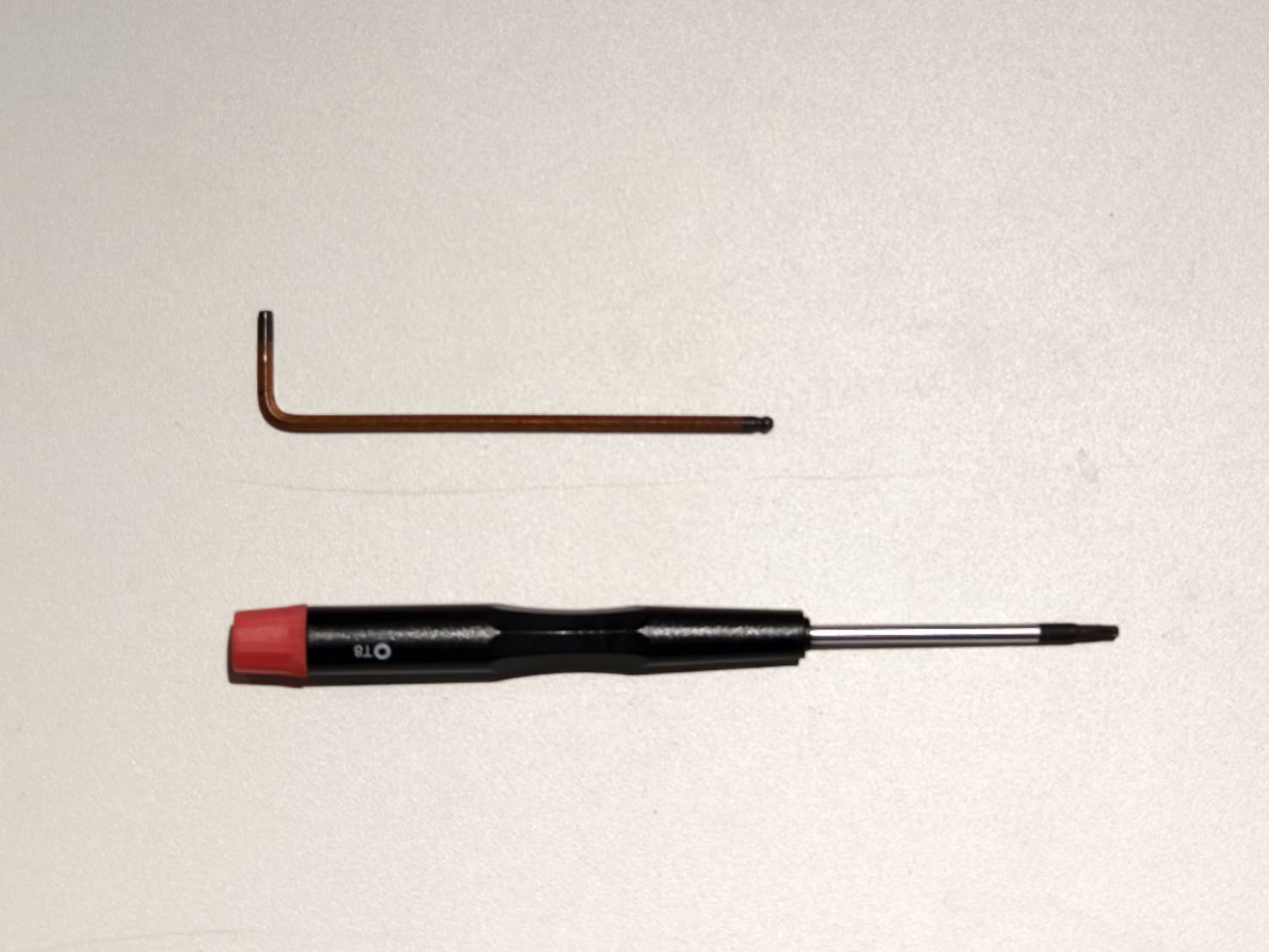

Ferramentas

Passo 1

Desligue a máquina e remova o cabo de alimentação.

Passo 2

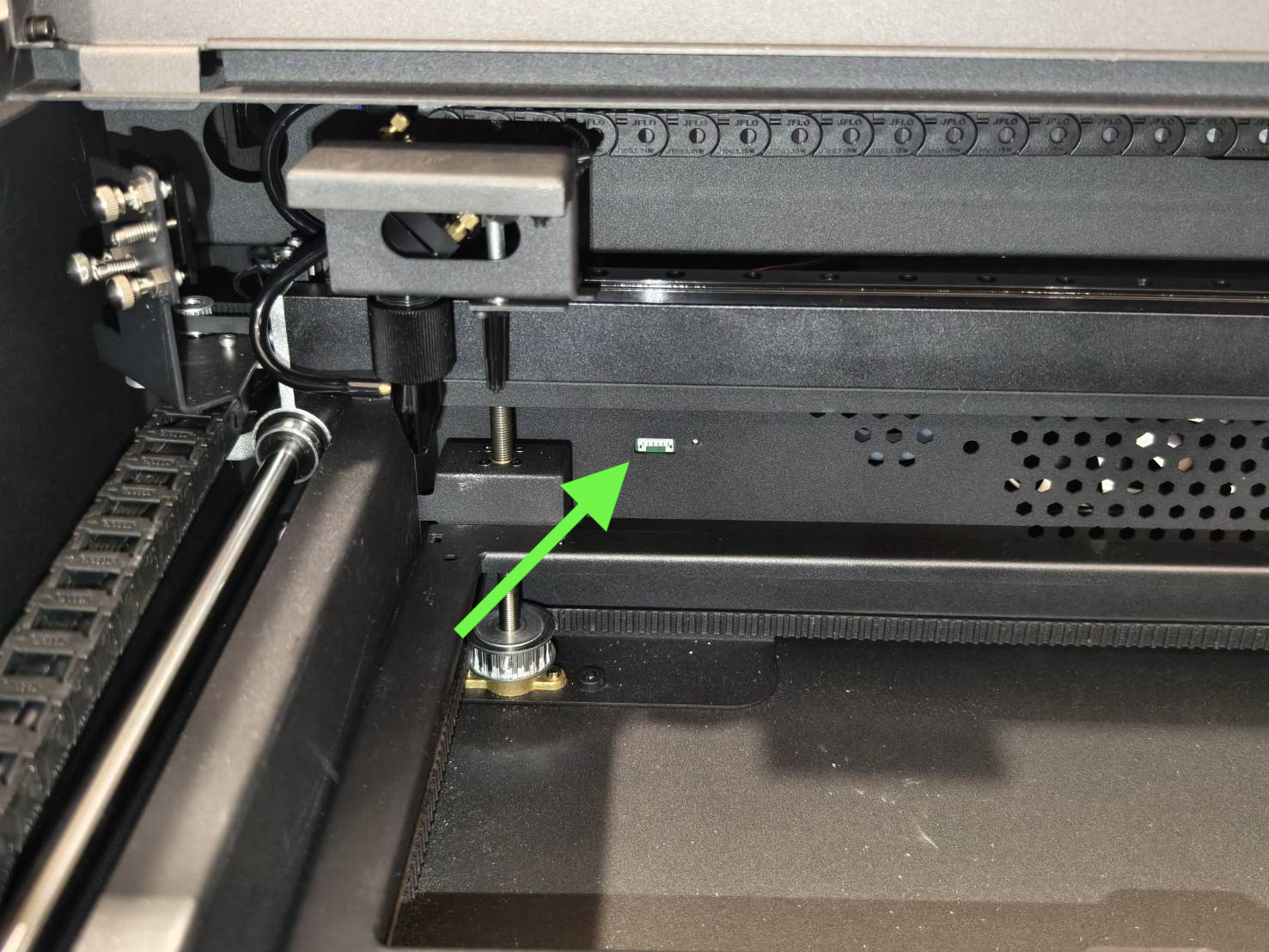

Certifique-se de que o soquete para o módulo rotativo esteja vazio.

Passo 3

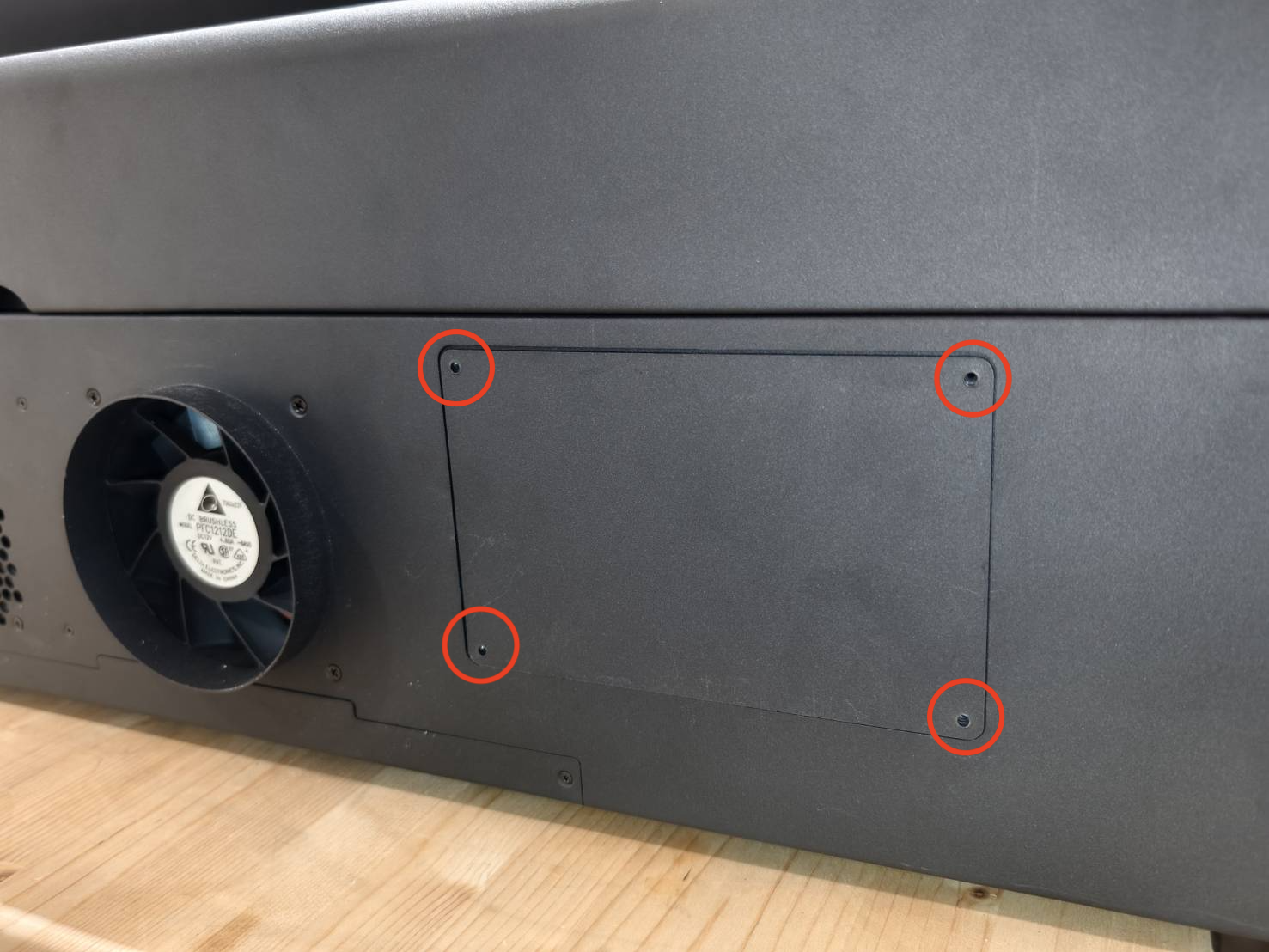

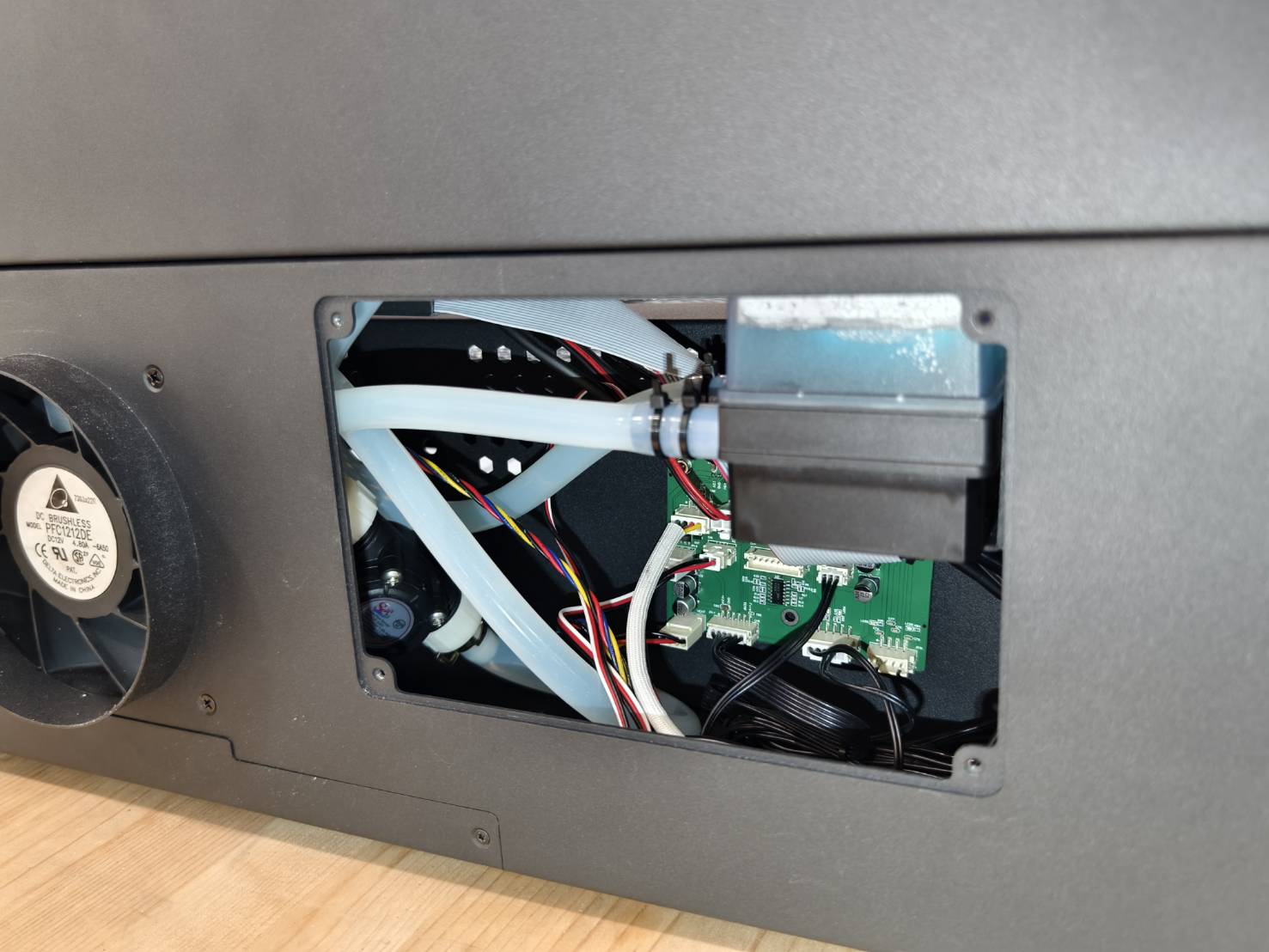

Abra a tampa da bomba d'água com a chave Torx para localizar a placa do plotter.
(A placa pode ser preta ou verde.)

Passo 4

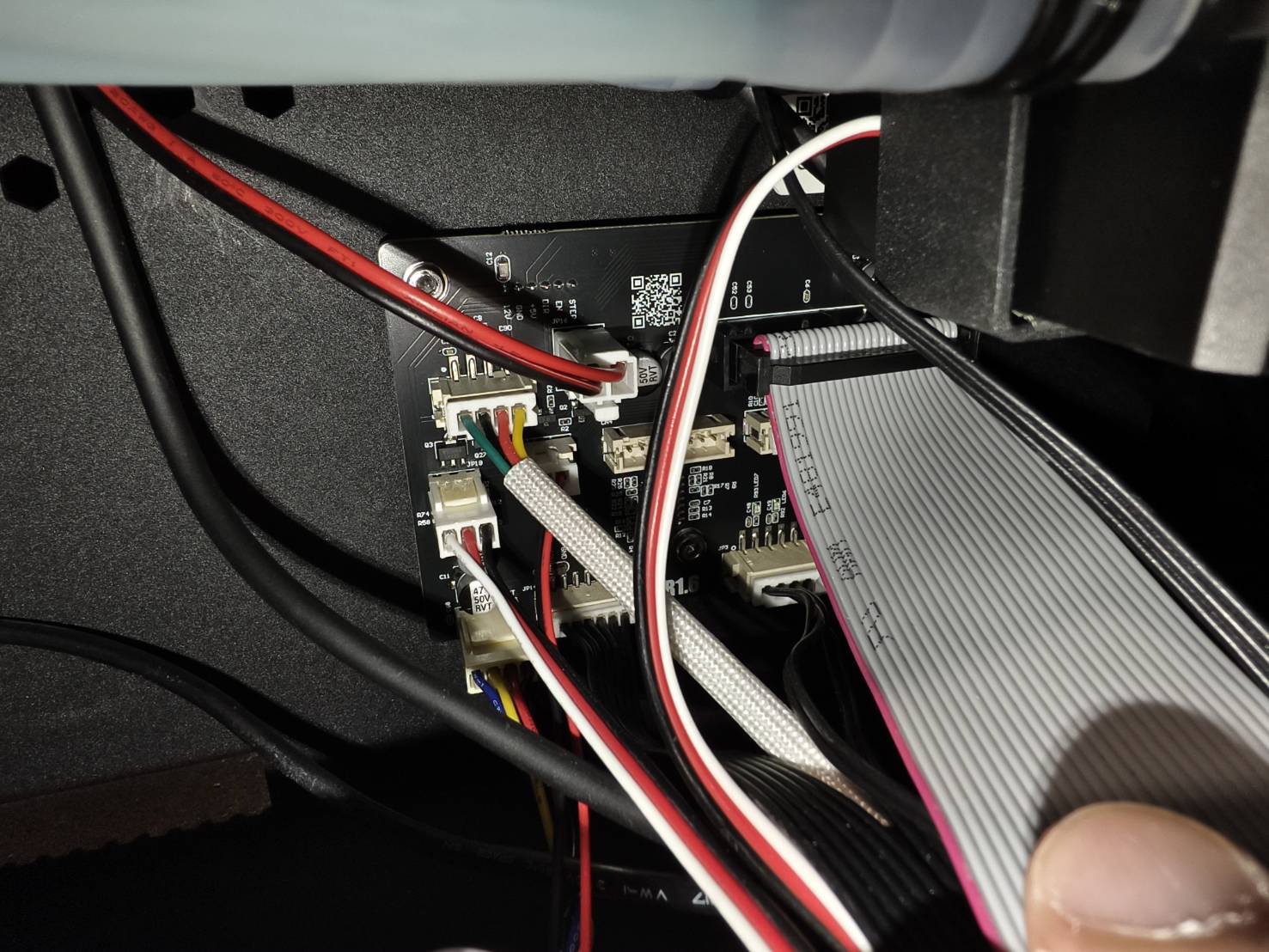

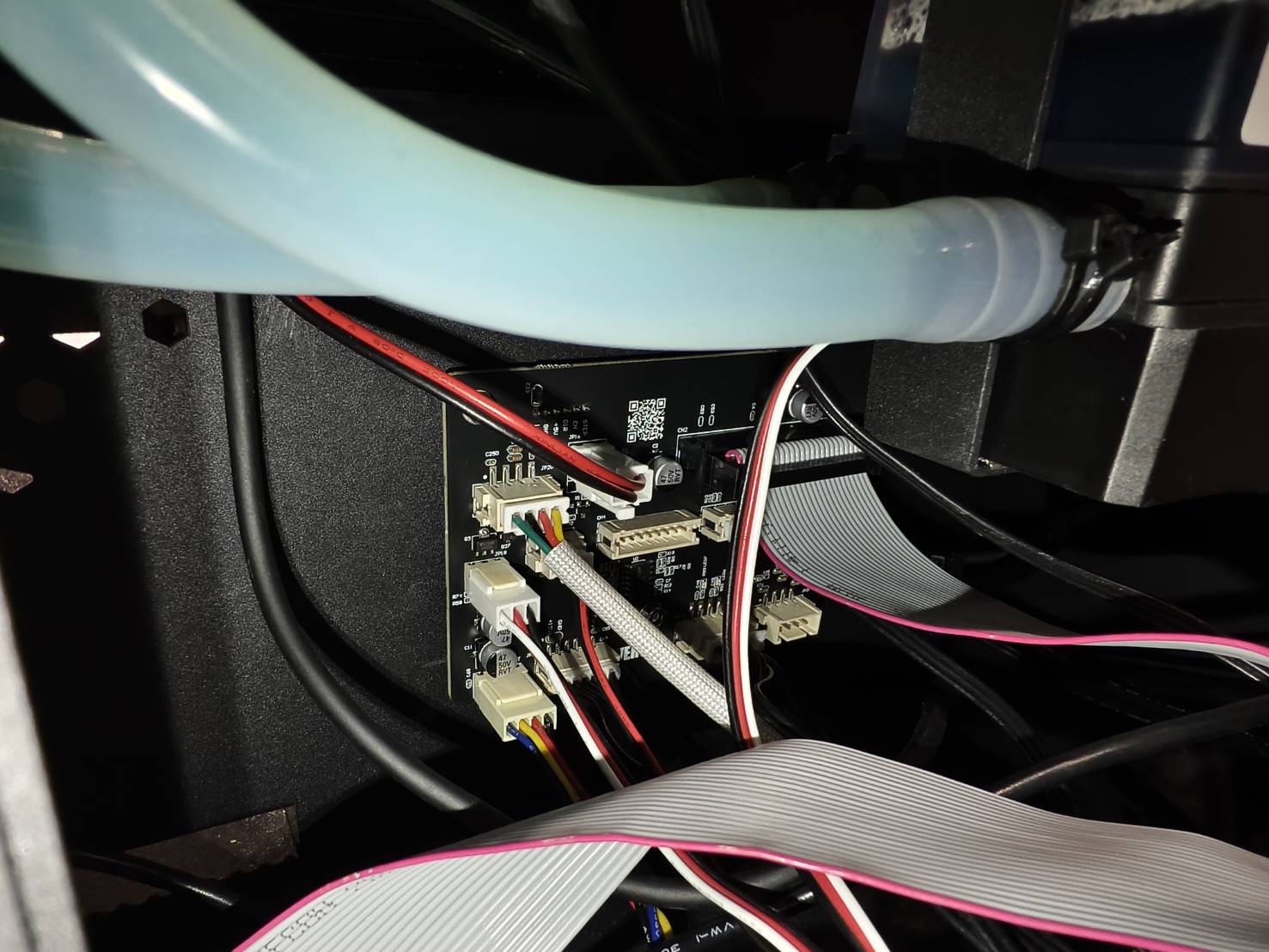

Fotografe toda a configuração da placa do plotter.
O objetivo é evitar que você esqueça a posição dos cabos ao instalar a nova placa.
(Se você esquecer onde um cabo deve ser conectado, consulte o diagrama para a configuração mais recente. Não use as fotos abaixo, pois a versão da placa pode variar.)

Passo 5

Desconecte todos os cabos da placa.

Passo 5

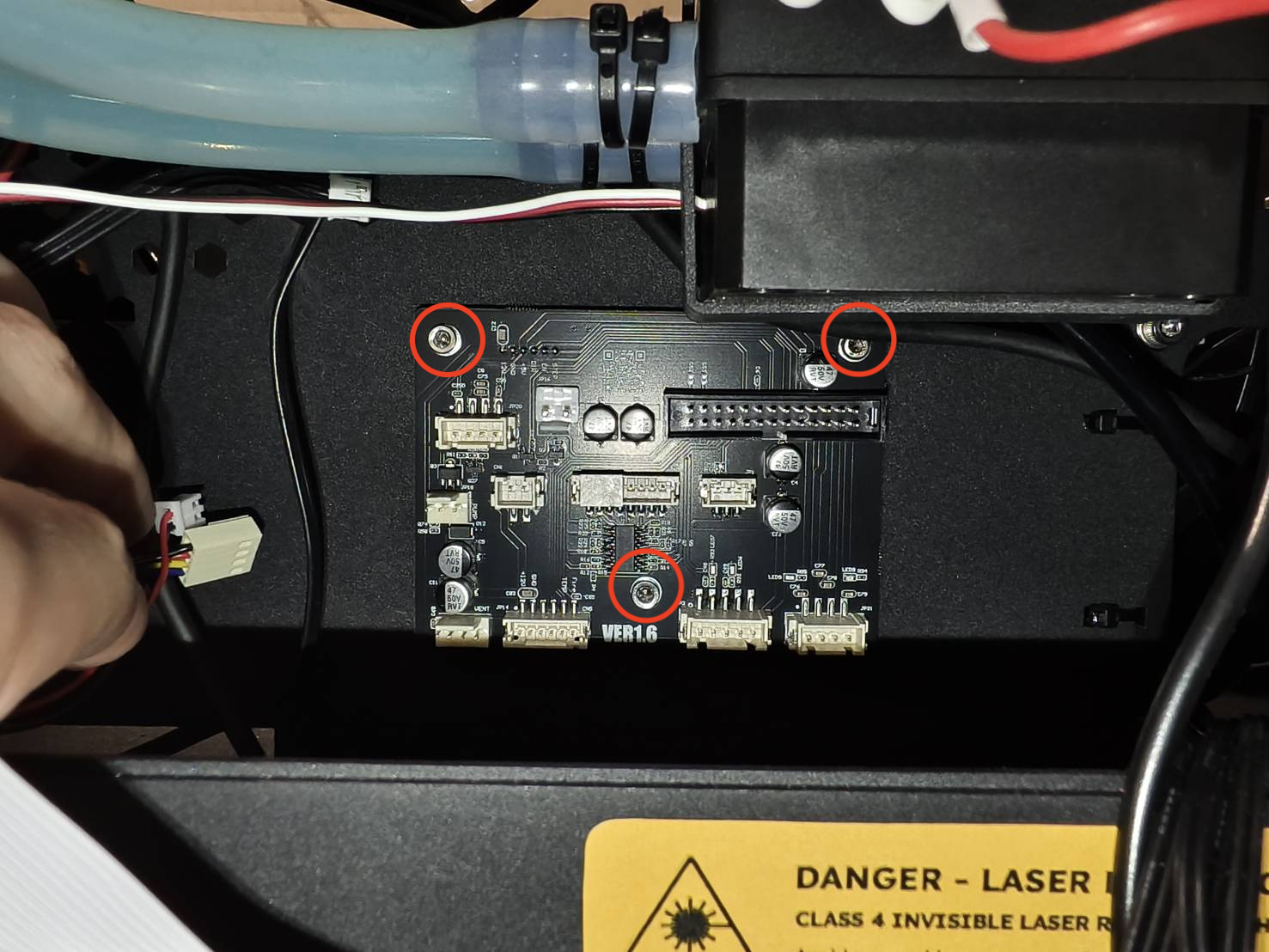

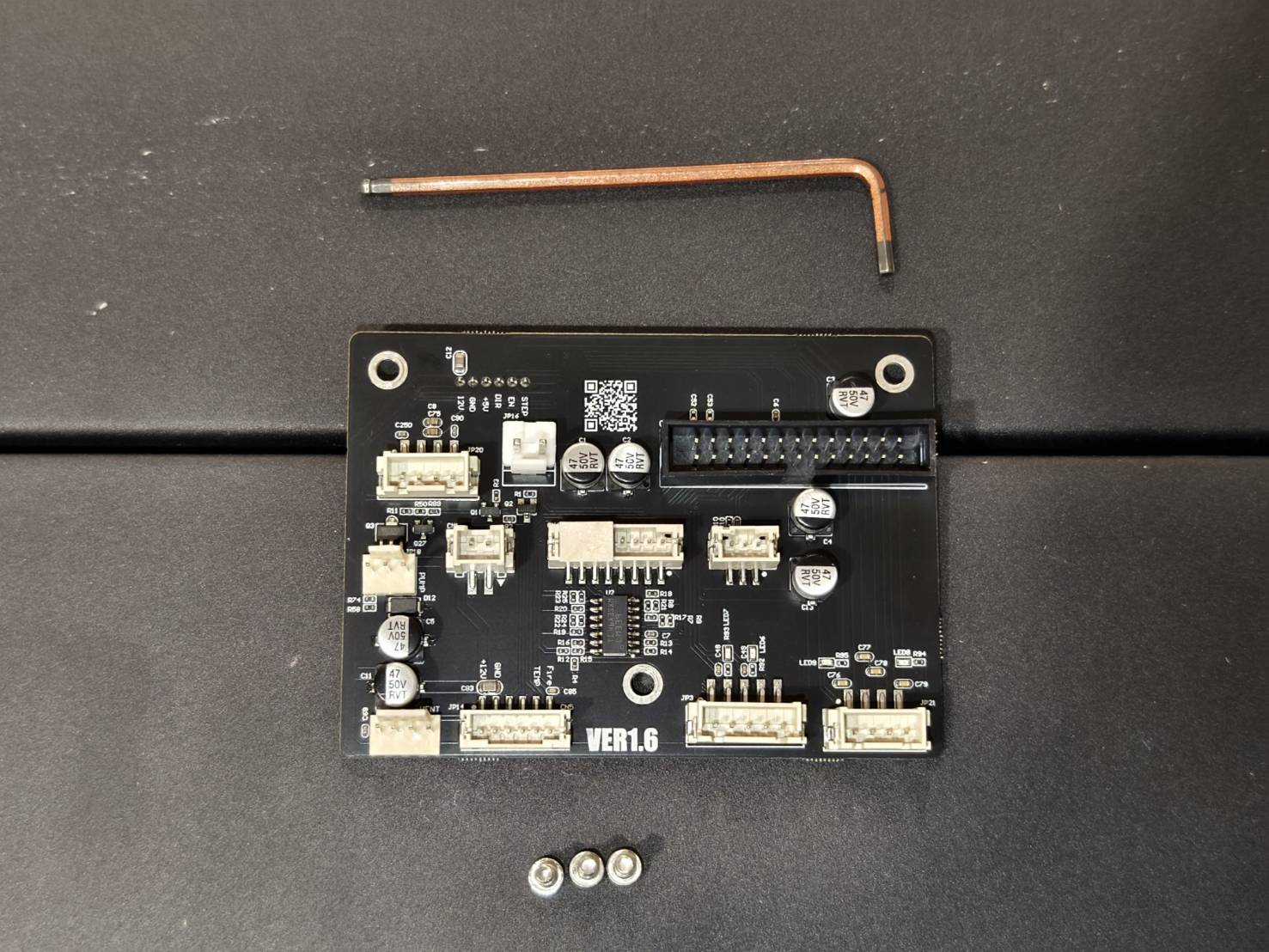

Desparafuse estes parafusos com uma chave Allen de 2,5mm para remover a placa.

Passo 6

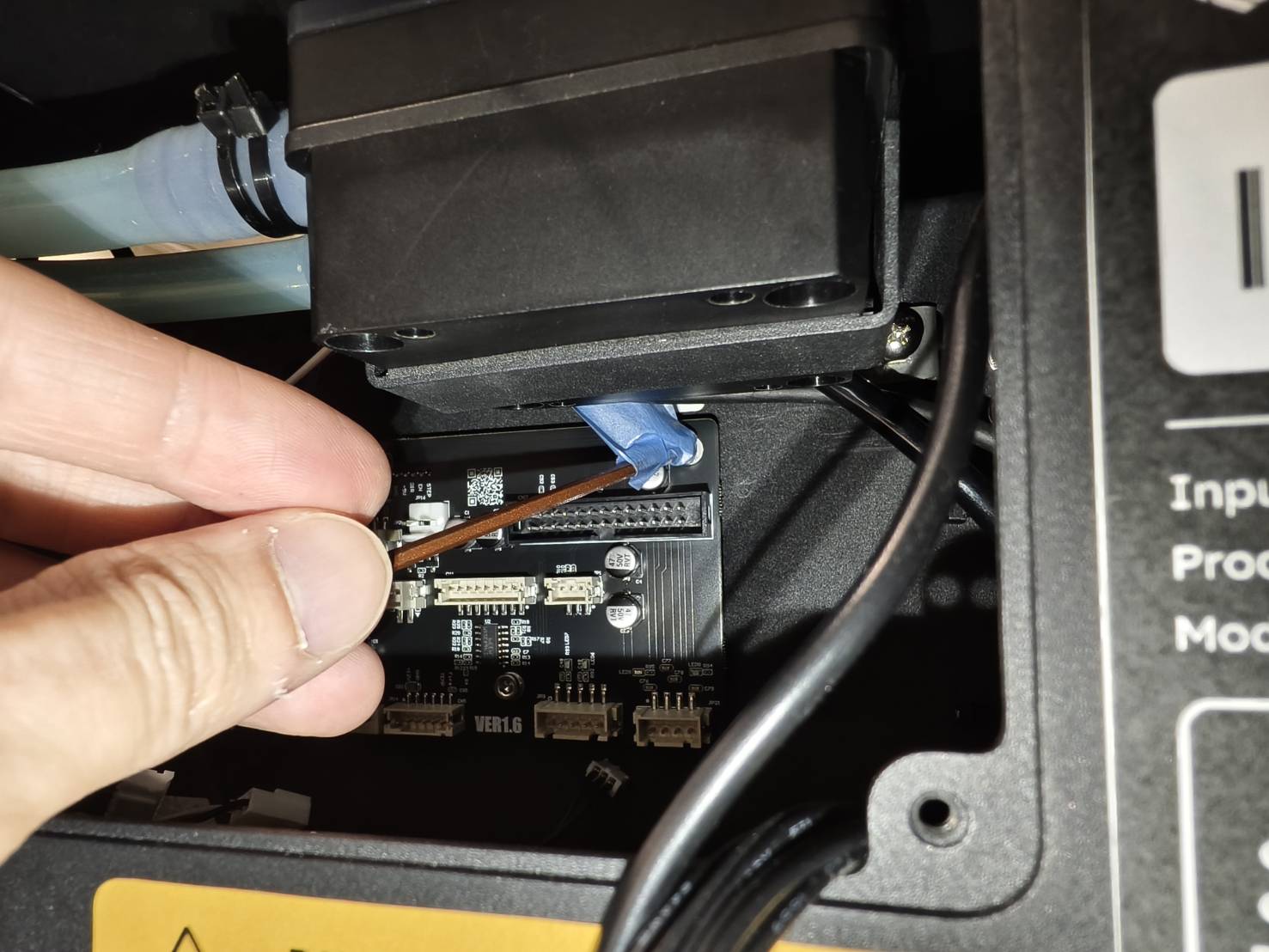

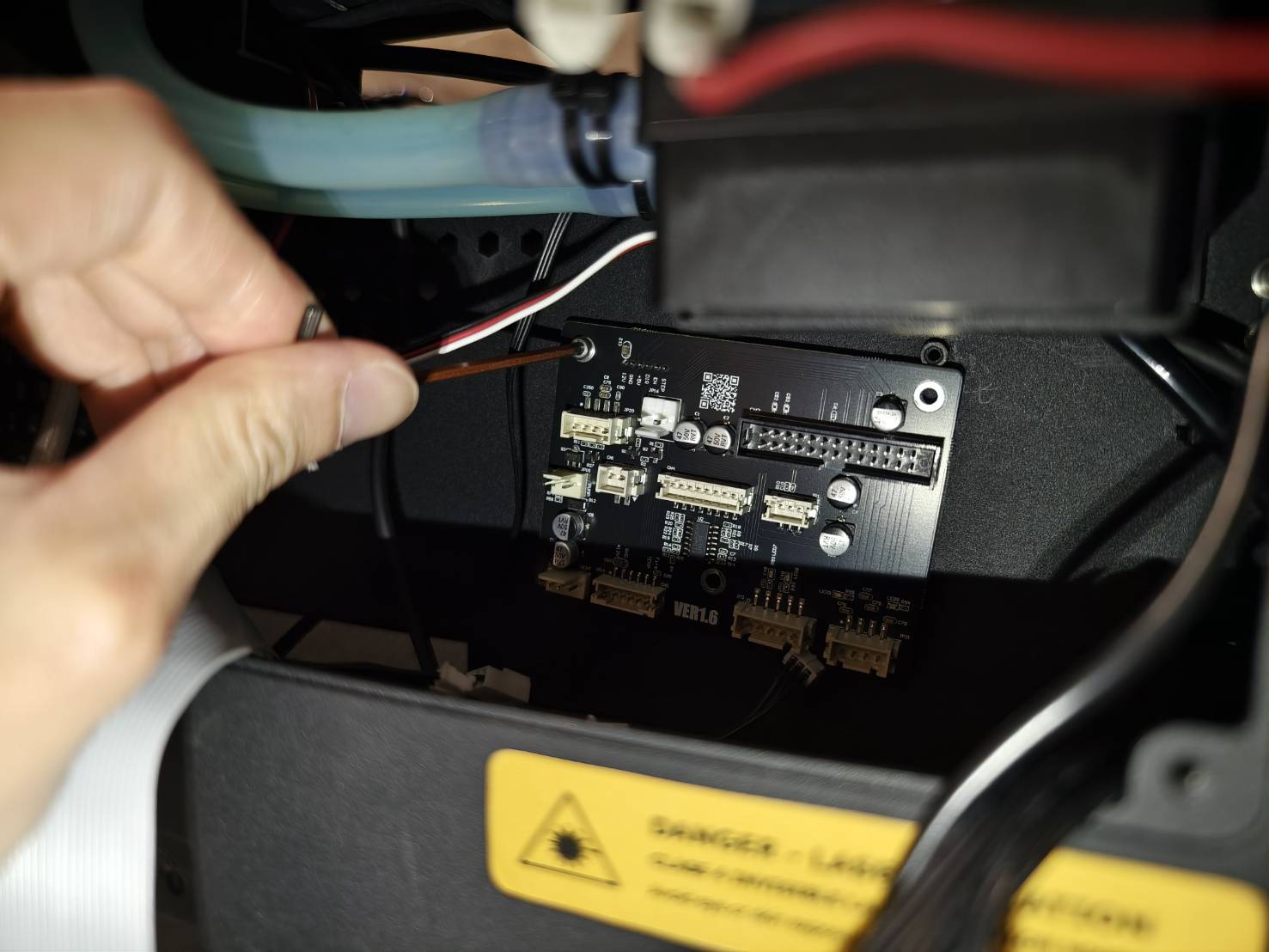

• Instale a nova placa do plotter começando pelo parafuso superior esquerdo.

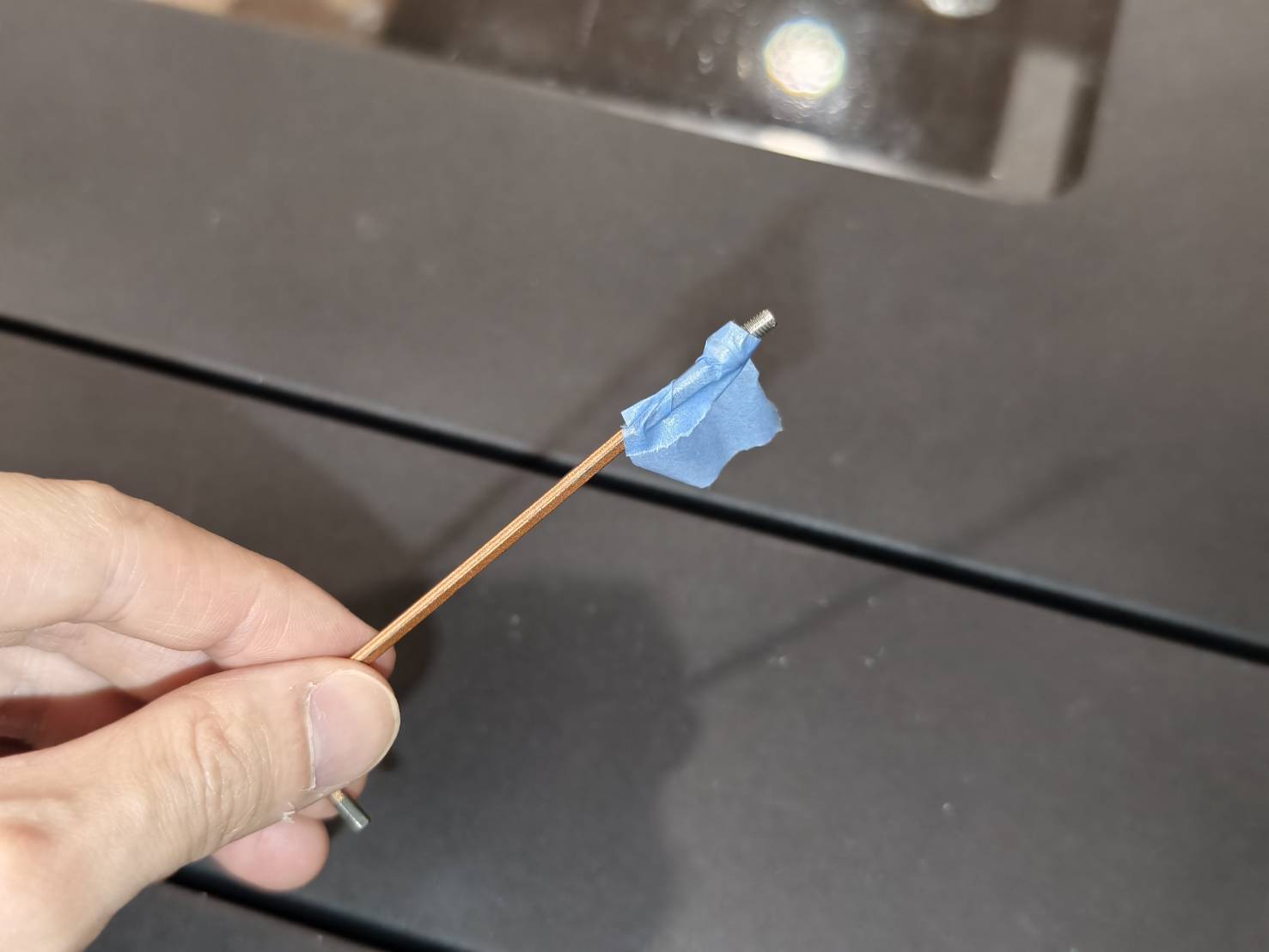

• Se você tiver dificuldade em segurar o parafuso com a chave Allen, pode usar um pedaço de fita adesiva para fixá-lo na chave. Isso pode facilitar o processo.

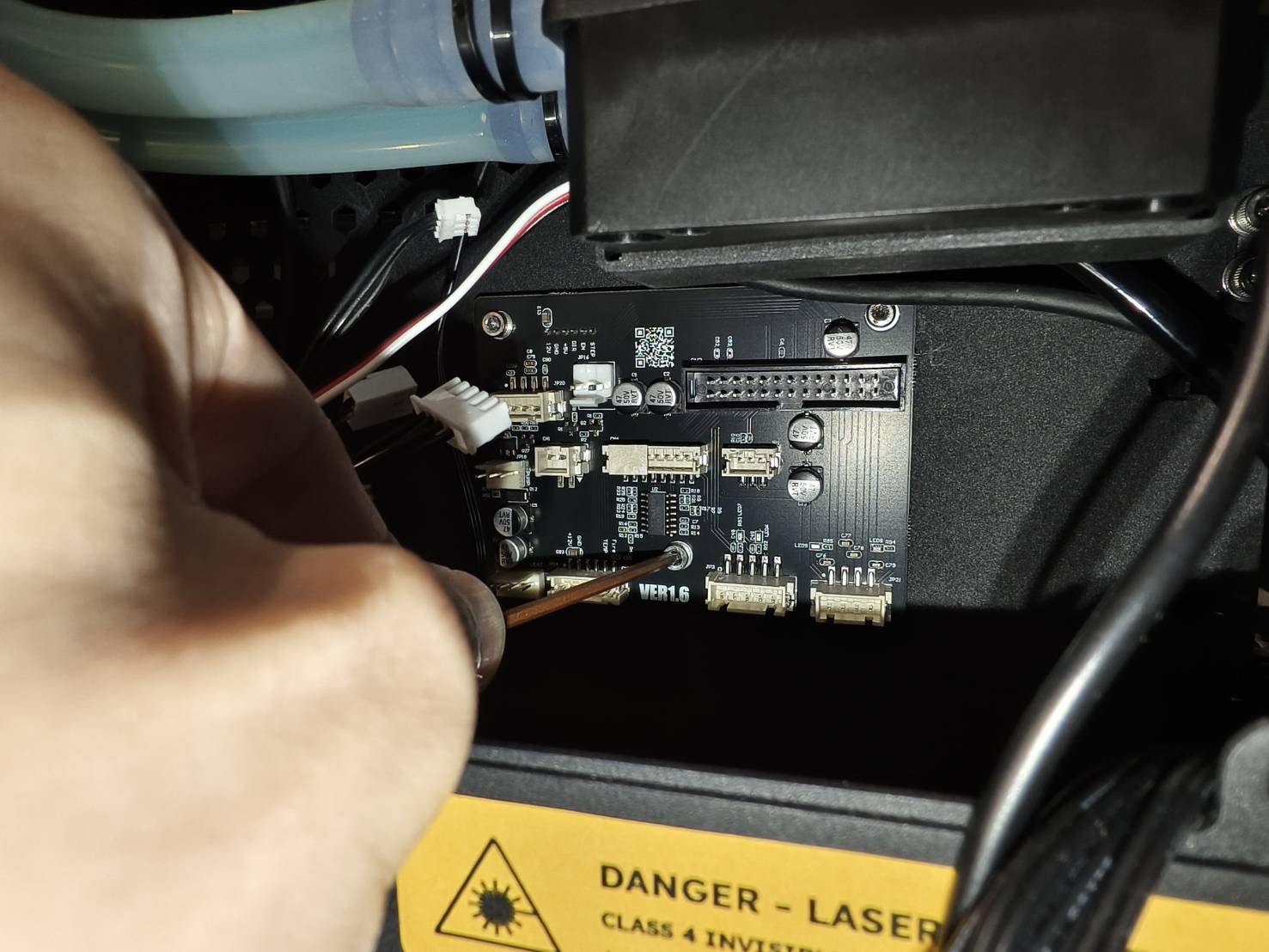

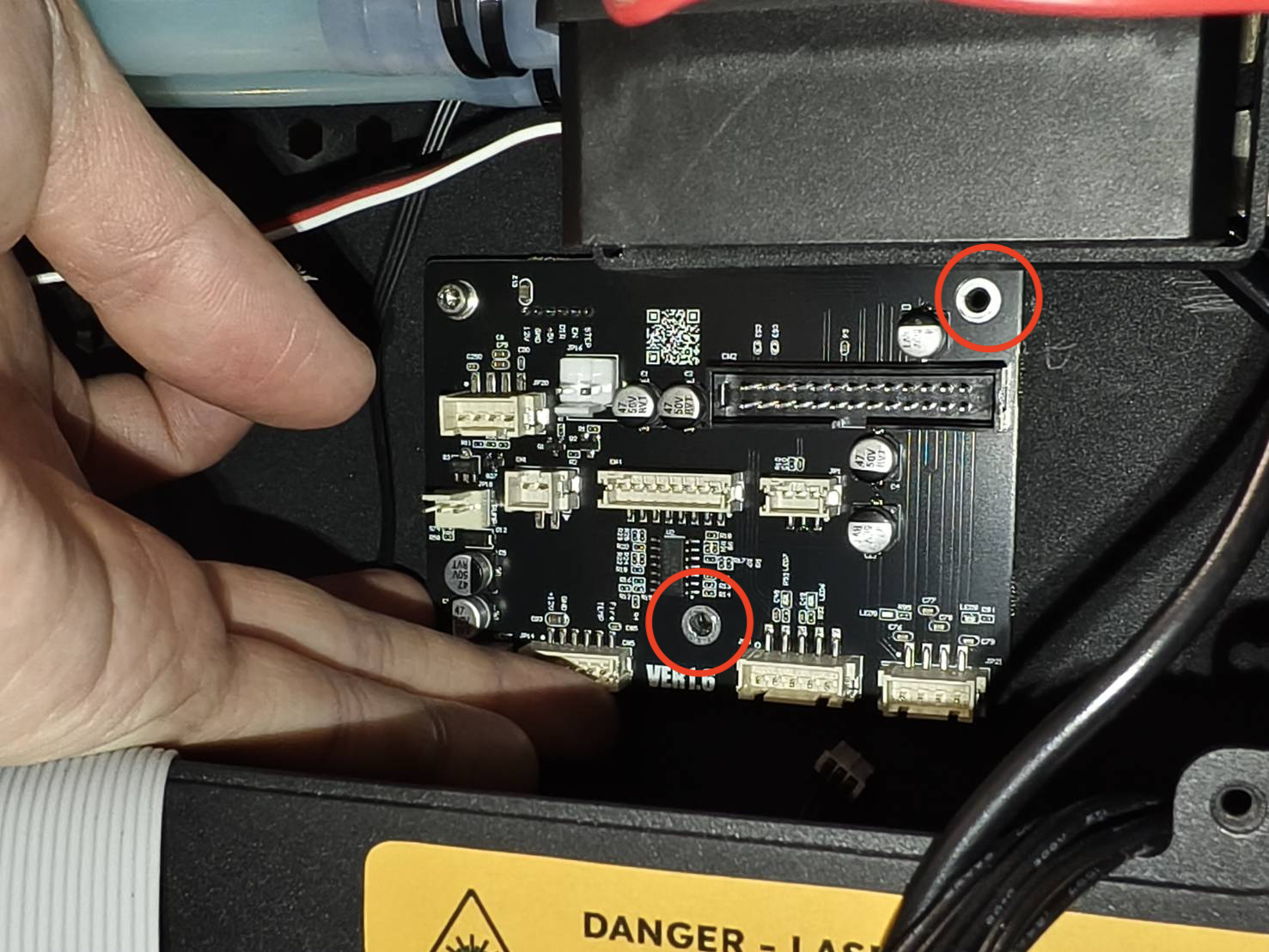

• Após apertar o parafuso superior esquerdo, ajuste a posição para alinhar com os outros orifícios dos parafusos.

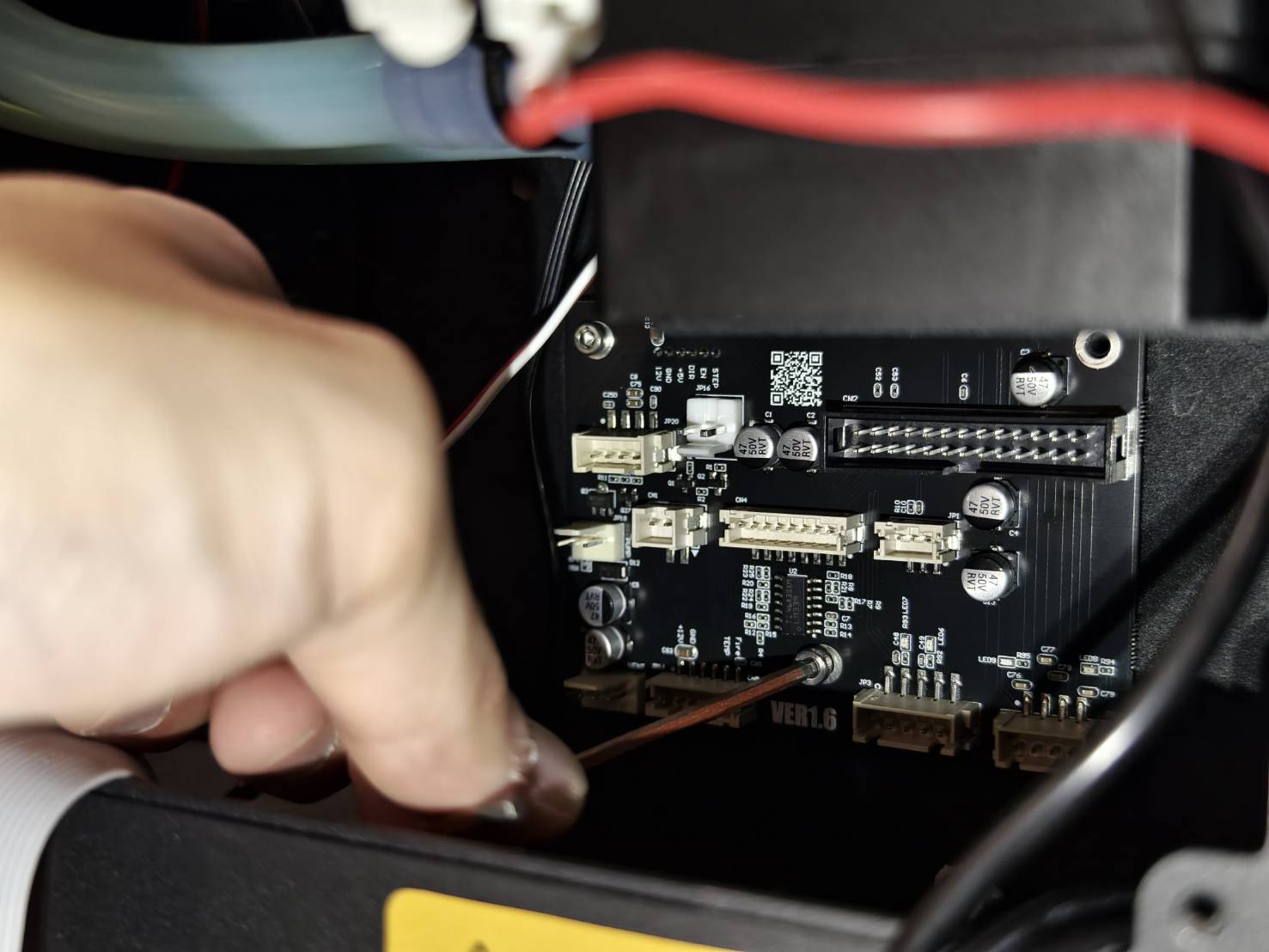

• Comece a parafusar os parafusos do meio e do canto superior direito.



Passo 7

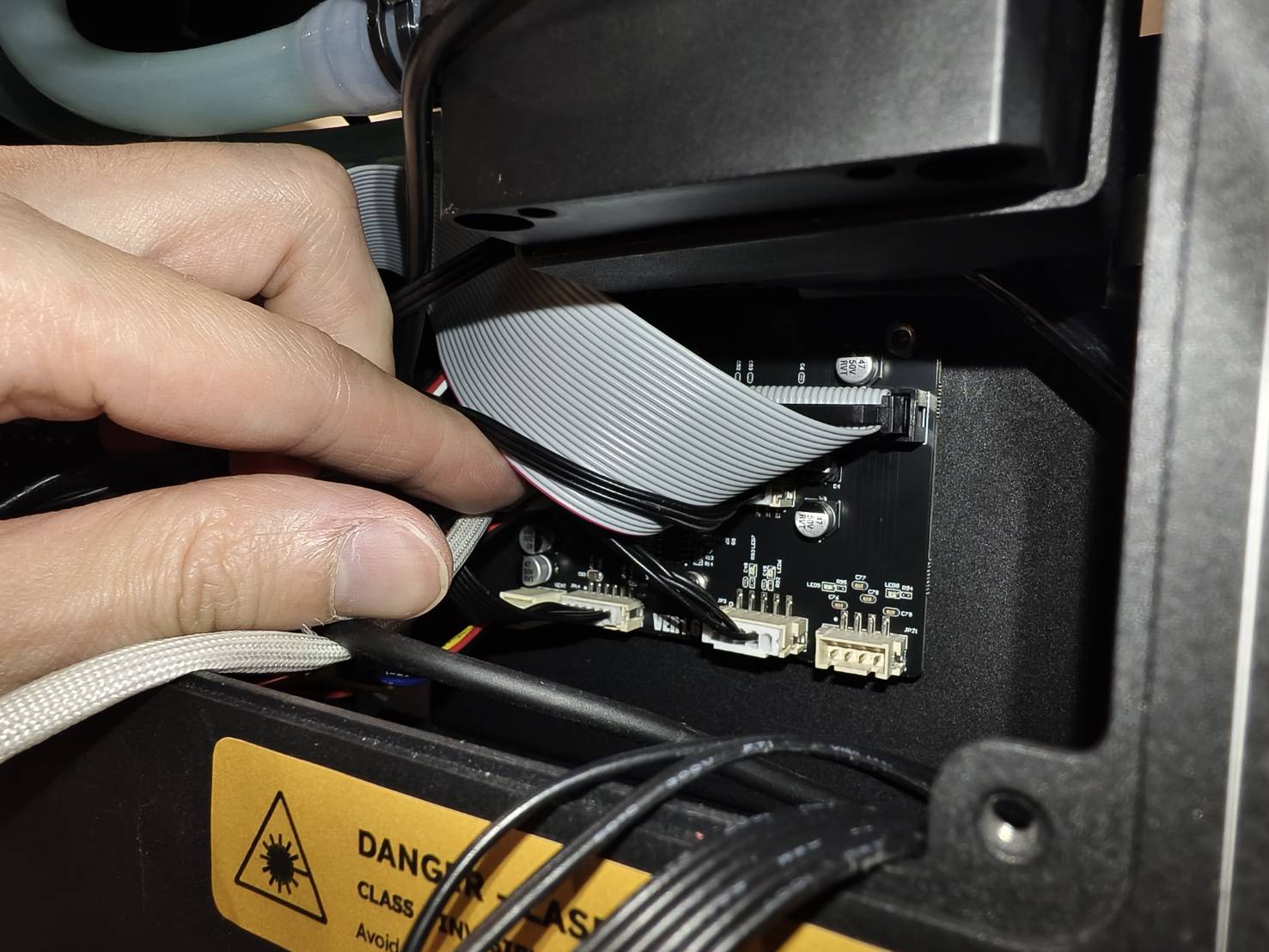

Reconecte todos os cabos na nova placa.
(Se você esquecer onde um cabo deve ser conectado, consulte o diagrama para a configuração mais recente. Não use as fotos abaixo, pois a versão da placa pode variar.)

Passo 8

Instale a placa.
