Beambox II - Substituição do Ventilador de Exaustão

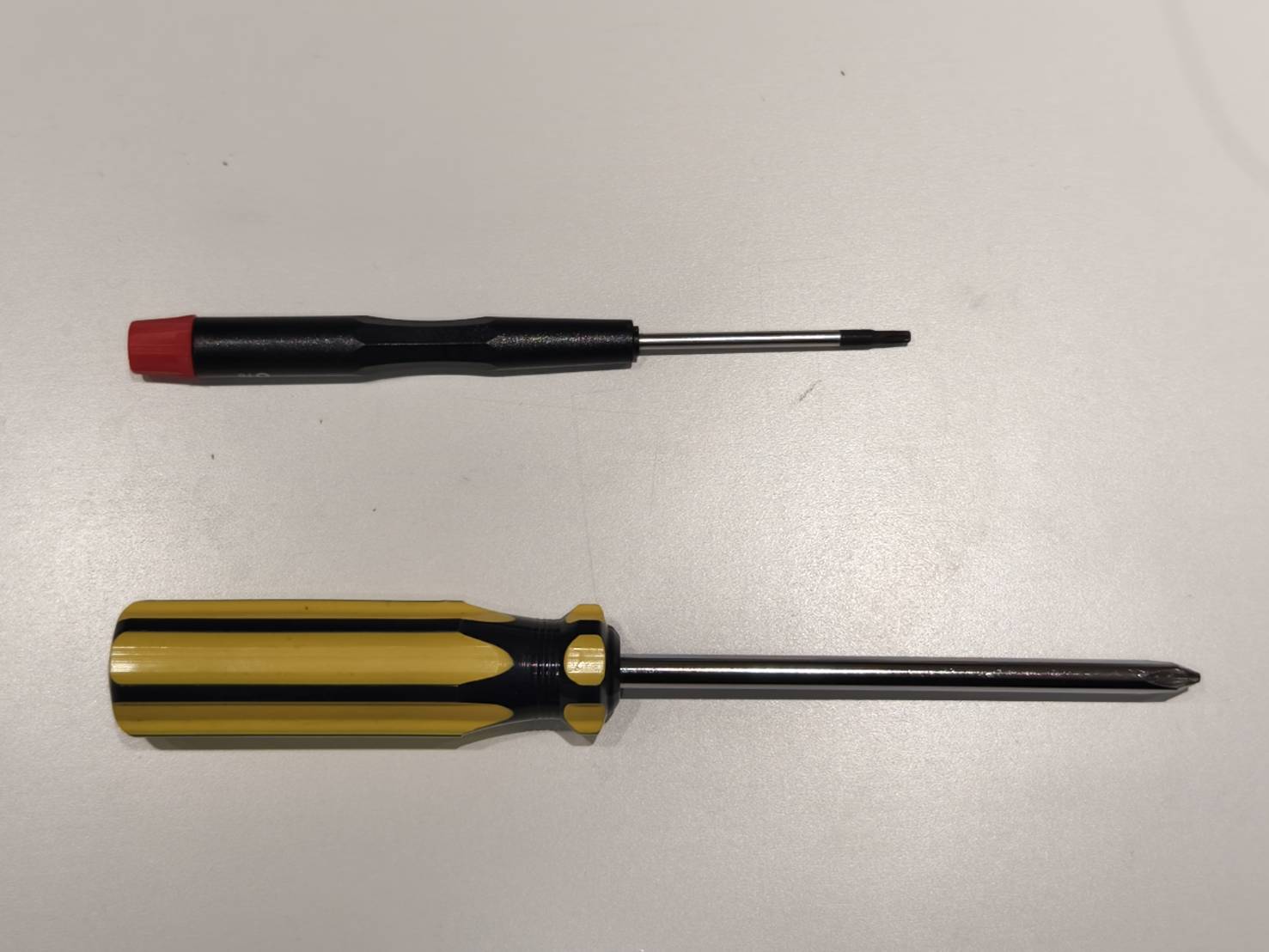

Ferramentas

Passo 1

Desligue a máquina e remova o cabo de alimentação.

Passo 2

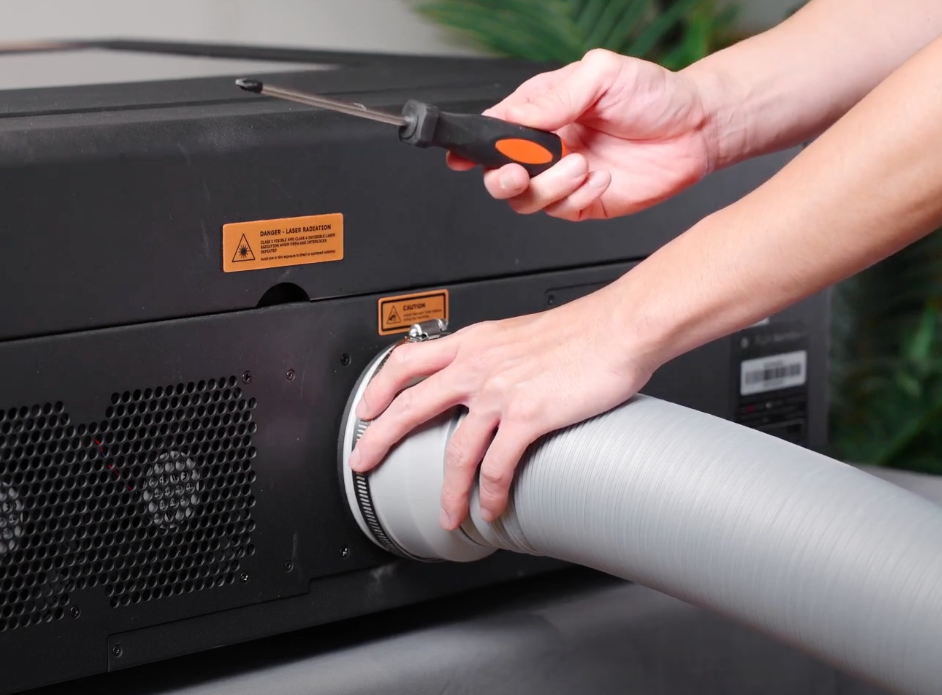

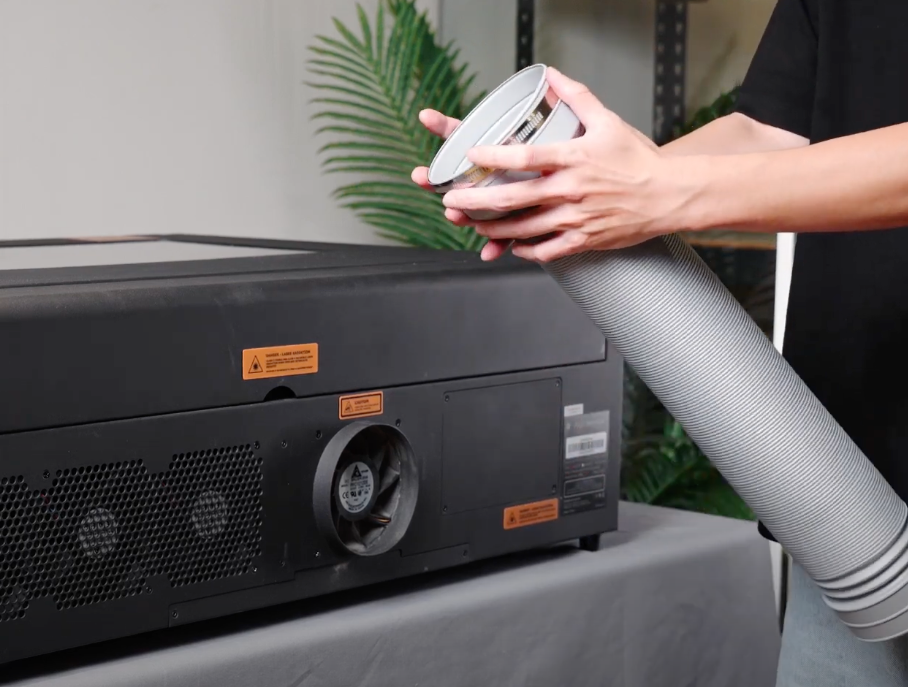

Remova a mangueira de exaustão, se estiver conectada.

Passo 3

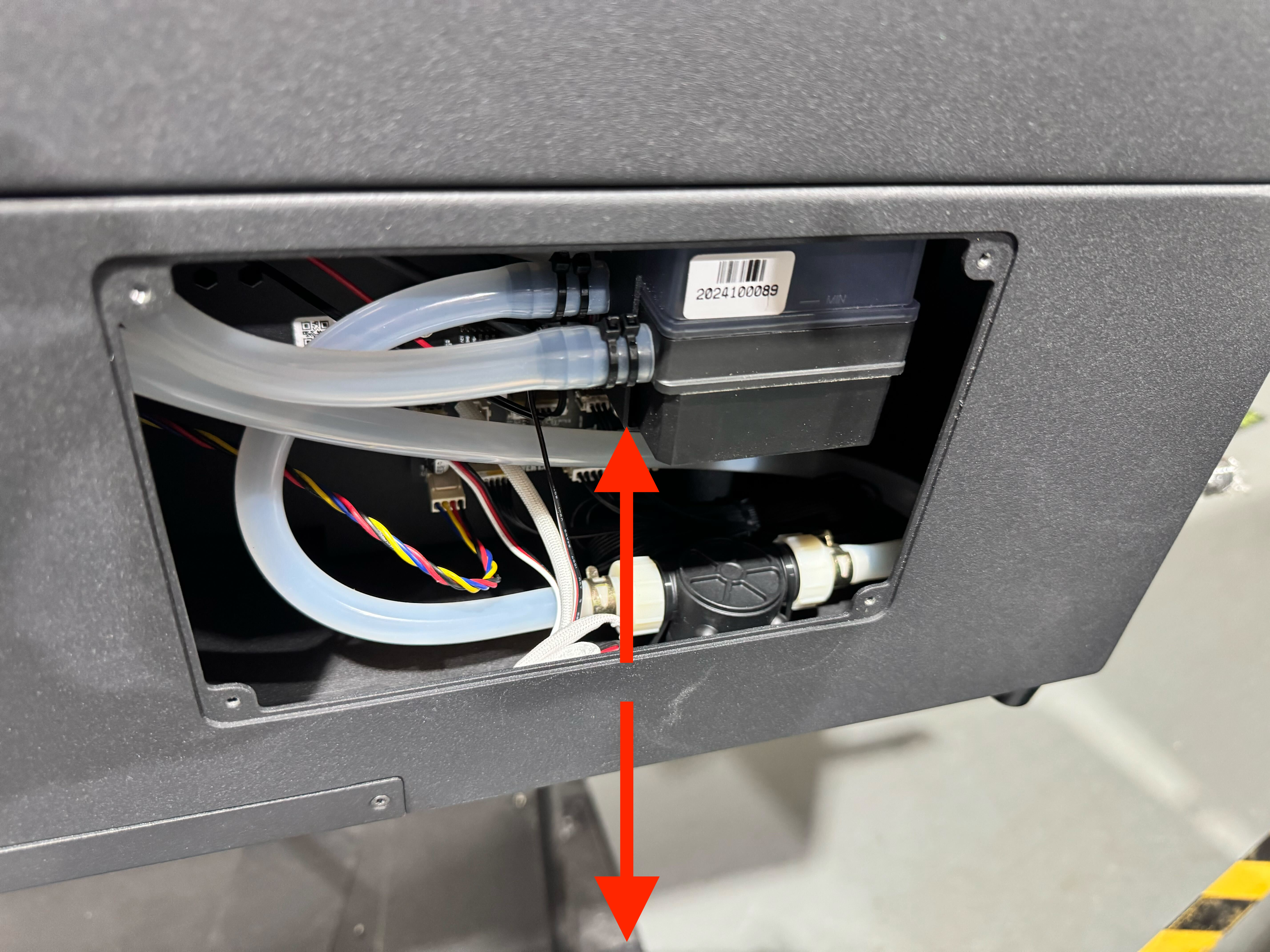

Abra a tampa da bomba d'água com a chave Torx para acessar a placa do plotter.
(A placa pode ser preta ou verde.)

Passo 3.1

Este é um passo opcional.

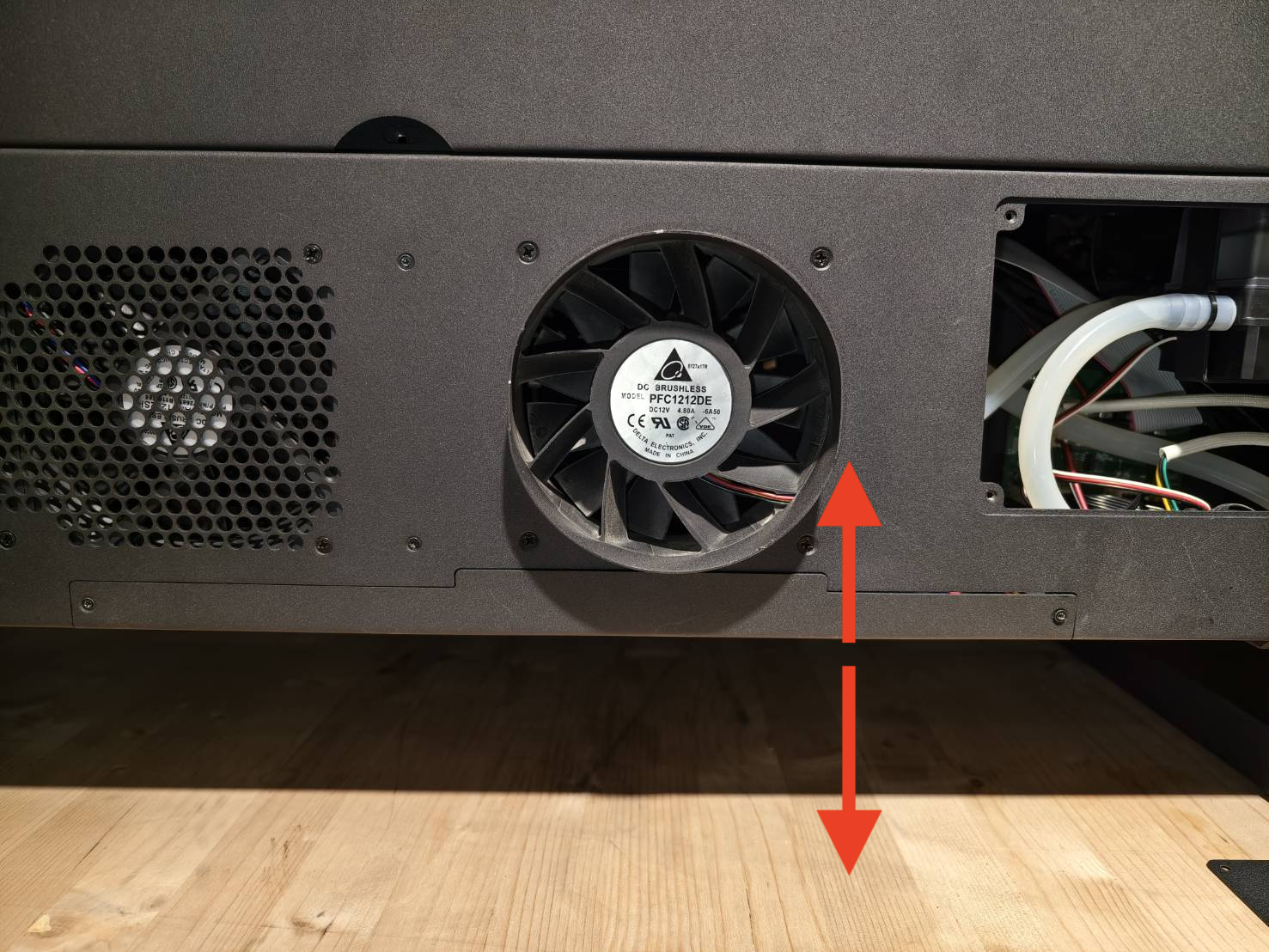

Eleve a máquina para criar mais espaço acima e abaixo, ou mova-a para a borda da mesa.

Passo 4

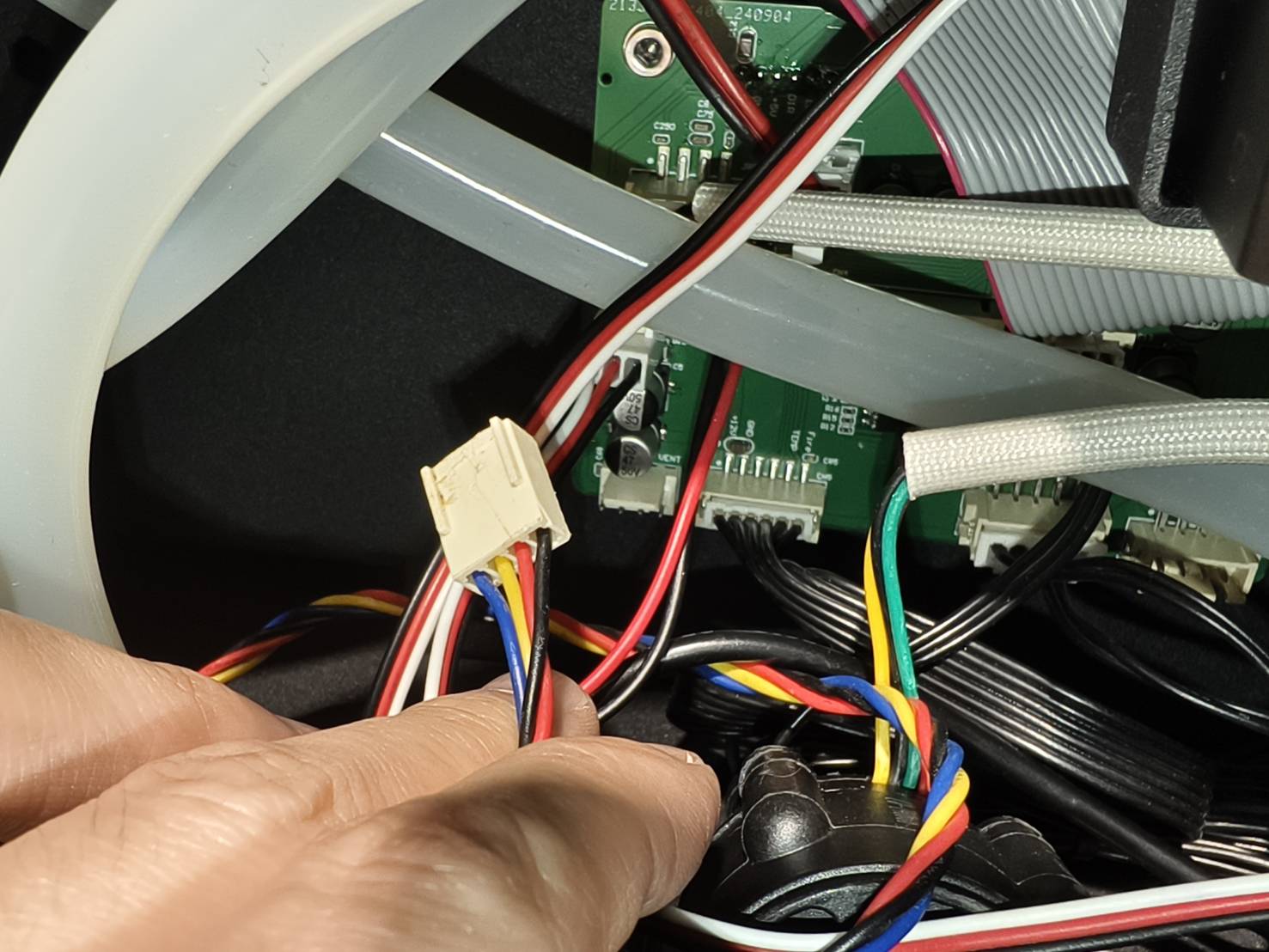

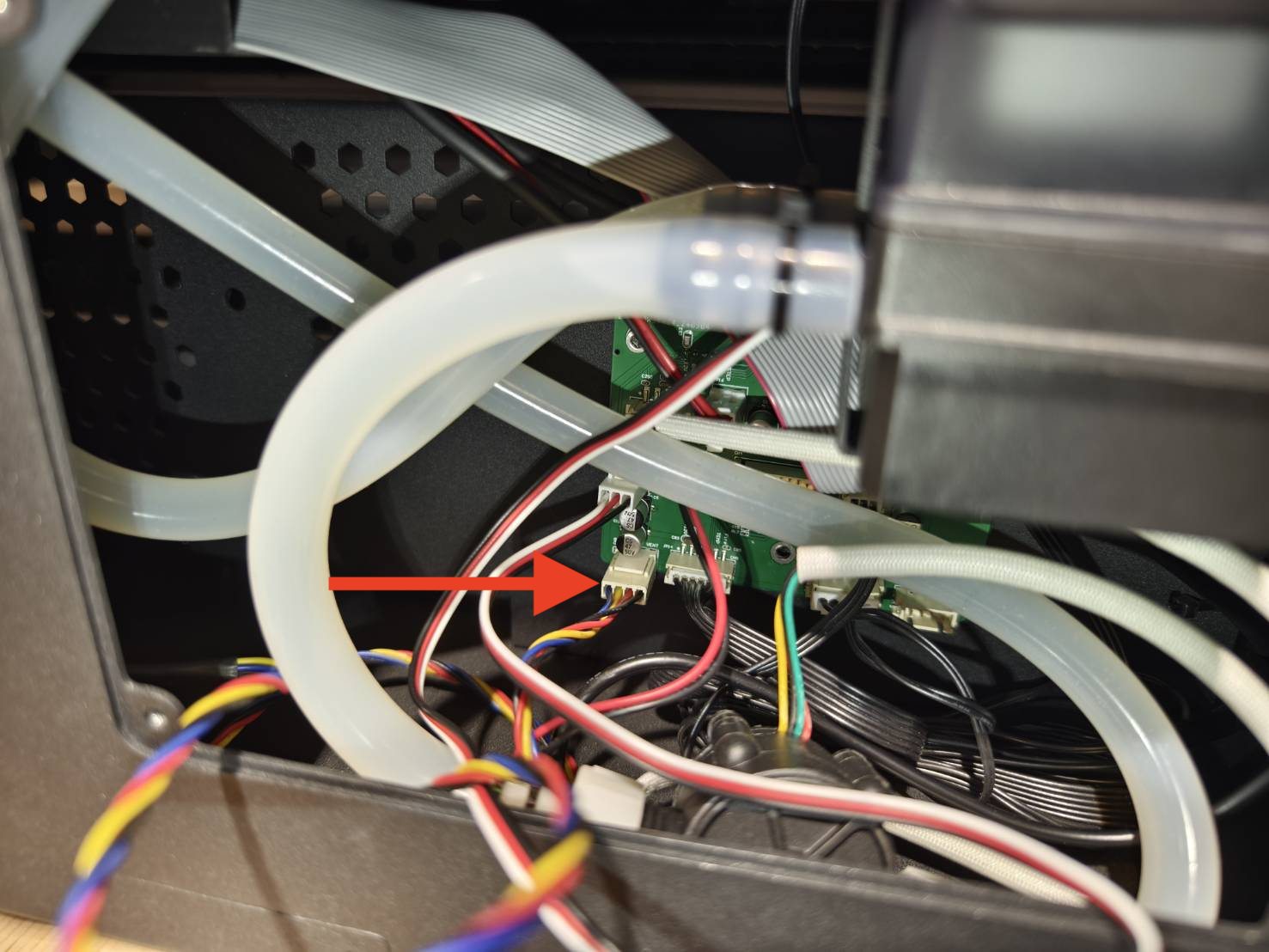

Desconecte o cabo do ventilador da placa.
(Se a sua placa não corresponder à imagem, consulte o diagrama para a configuração mais recente. Não utilize as fotos abaixo, pois a versão da placa pode variar.)

Passo 5

Desmonte o ventilador antigo e instale o novo. Por favor, assista ao vídeo para orientação.

Passo 6

Certifique-se de conectar o cabo do ventilador à placa principal.

Passo 7

Feche a tampa da bomba de água.
