Descrição:

A gravação em superfície curva 3D e a medição de profundidade dependem de uma câmera para detectar a posição de um ponto de luz vermelha para determinar a altura do objeto. Se o processo de medição falhar, você poderá ver a mensagem de erro #922 Falha na Medição da Luz Vermelha. Quando este erro aparecer, siga as etapas abaixo para solucionar o problema.

Possíveis Causas:

A superfície do objeto é extremamente reflexiva ou transparente, dificultando a detecção do ponto de luz vermelha.
A iluminação ambiente está muito intensa.
O caminho óptico está desalinhado, resultando em um ponto de luz vermelha de baixa qualidade.
Há um mau funcionamento no módulo da câmera.

Passo 1: Verifique o Material e o Ambiente

Verificação do Material:

Materiais reflexivos ou transparentes podem impedir que a luz vermelha se concentre corretamente, fazendo com que o sistema não consiga identificar sua localização exata. Como resultado, a medição de altura pode falhar.

Materiais reflexivos comuns incluem acrílico transparente ou semitransparente, vidro, superfícies espelhadas ou revestimentos metálicos brilhantes. Esses materiais não são adequados para medições de profundidade em gravações de superfícies curvas 3D. Se você precisar usá-los, considere aplicar uma camada de papel preto ou escuro não reflexivo na superfície ou use uma tinta à base de água fácil de limpar. Após a conclusão da gravação, você pode remover ou lavar o revestimento.

(Nota: Escurecer a superfície só é necessário durante as medições de profundidade da superfície curva 3D. Após o software concluir a construção 3D, a gravação em superfície curva 3D não requer detecção de profundidade usando a luz vermelha.)

Verificação da Iluminação Ambiente:

O excesso de luz ambiente pode interferir na capacidade da câmera de capturar claramente o ponto de luz vermelha, podendo causar erros de medição de profundidade. Ao realizar medições de profundidade em superfícies curvas 3D, tente reduzir a iluminação ao redor ou cubra temporariamente a janela de visualização da máquina com um pano preto. Em seguida, execute um teste de medição para verificar se a função volta ao normal. Se isso ocorrer, pode ser necessário diminuir o nível de luz ambiente em sua área de trabalho.

(Nota: Cobrir a janela de visualização com um pano preto é apenas para fins de solução de problemas. Remova o pano antes da gravação real.)

Passo 2: Verifique a Qualidade do Ponto de Luz Vermelha

A qualidade do ponto de luz vermelha também é crucial para uma medição precisa da profundidade. Além da iluminação ambiente, o alinhamento óptico inadequado pode afetar significativamente a formação do ponto de luz vermelha. Para avaliar o ponto, coloque um pedaço de papel preto embaixo e compare o resultado com os exemplos abaixo:

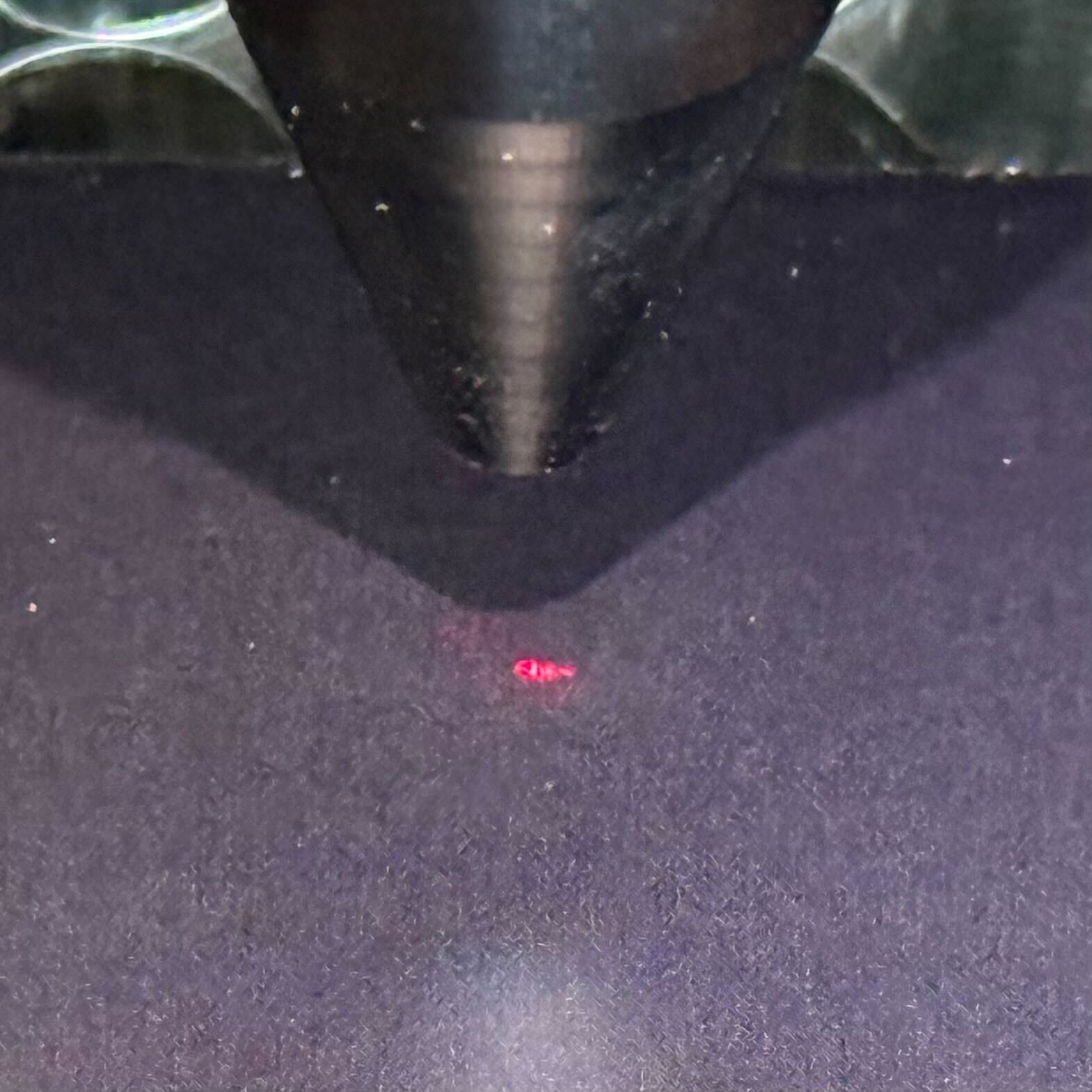

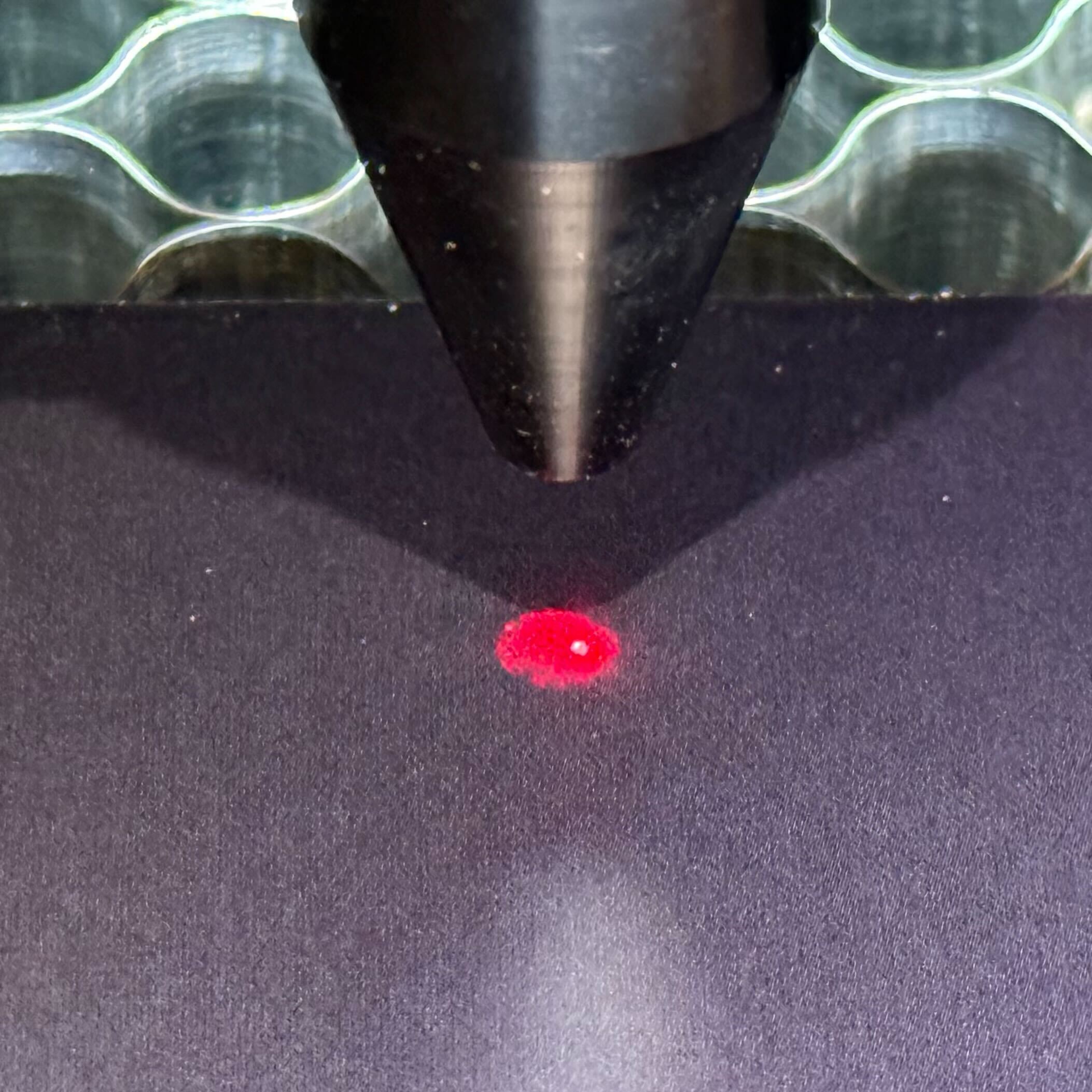

1. Ponto de Luz Vermelha Adequado O ponto é bem definido, com cor vívida e um centro claro e brilhante. O brilho ao redor forma uma forma aproximadamente elíptica.	2. Ponto de Luz Vermelha Inadequado O ponto não está bem definido e a cor está opaca. As possíveis causas incluem um caminho óptico desalinhado ou espelhos/lentes de foco sujos.

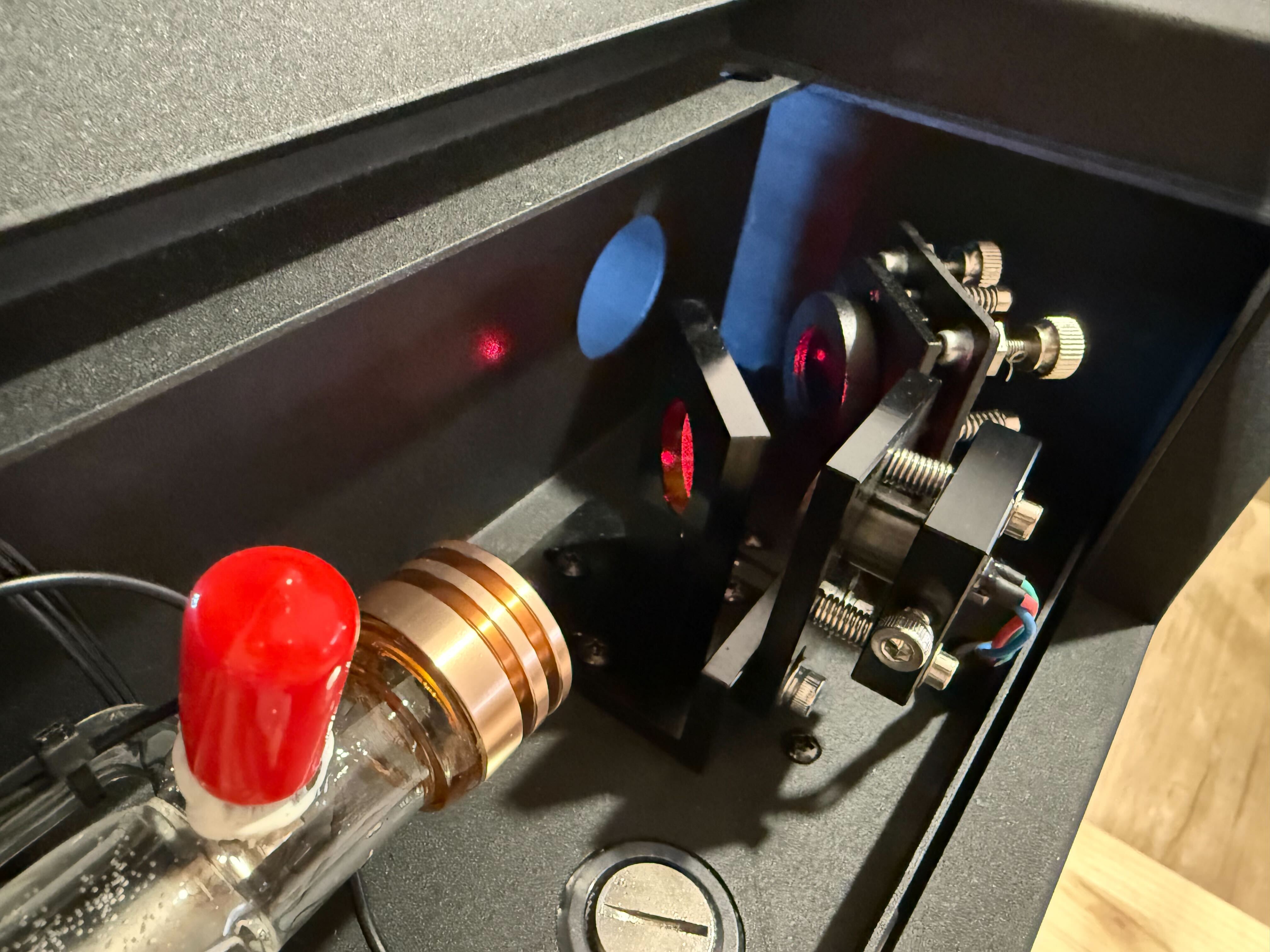

3. Luz Vermelha Não Visível Verifique se o laser vermelho está ativado: No painel touchscreen da máquina, acesse Máquina → Configurações de Hardware → Luz Vermelha Constante e confirme se está ligado. Se estiver ativado, mas ainda não visível, remova a tampa traseira da máquina para verificar se o laser vermelho está aceso.

Se o caminho do laser estiver desalinhado, consulte o artigo específico para alinhamento: 4-14 Beambox II - Alinhamento da Luz Vermelha

Se os espelhos ou a lente de foco estiverem sujos, consulte o guia de limpeza no artigo relacionado: 4-4 Limpeza de Espelhos e Lentes

Etapa 3: Verifique se há Mau Funcionamento do Módulo da Câmera:

Embora seja improvável, se você verificou todas as etapas anteriores e o erro #922 Falha na Medição do Laser Vermelho persistir, você deve inspecionar o módulo da câmera.

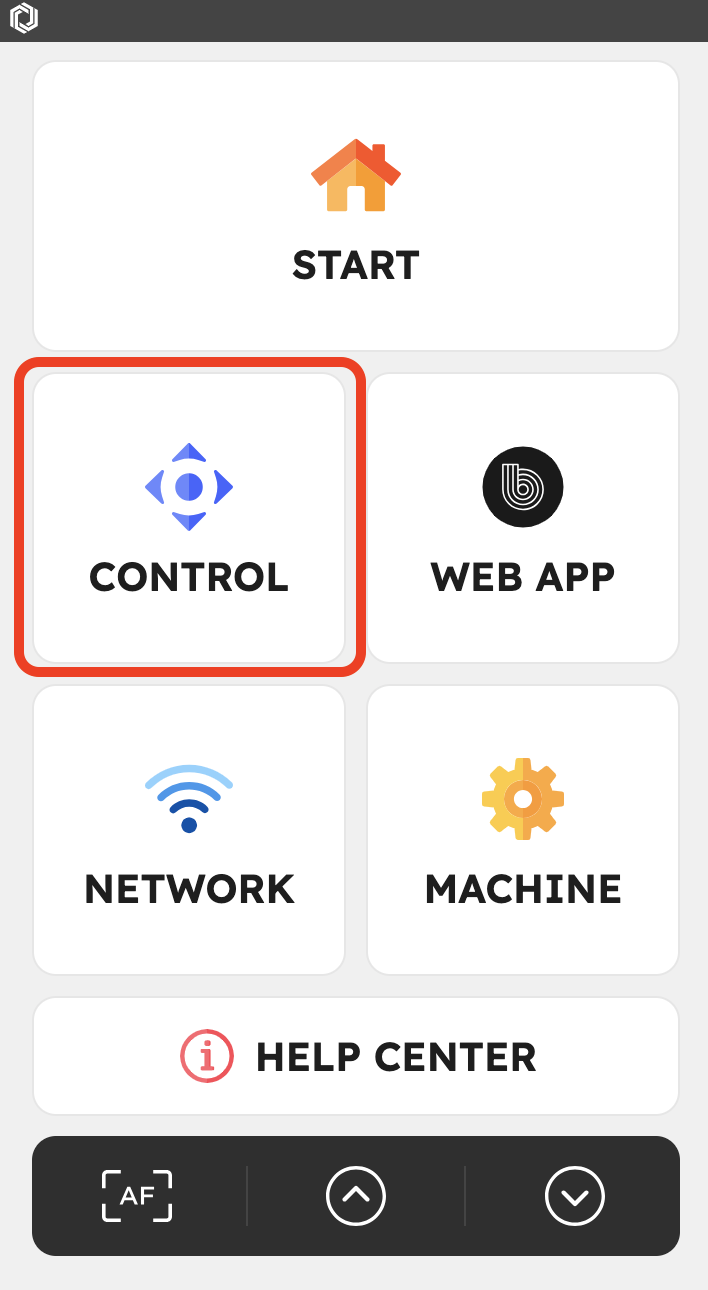

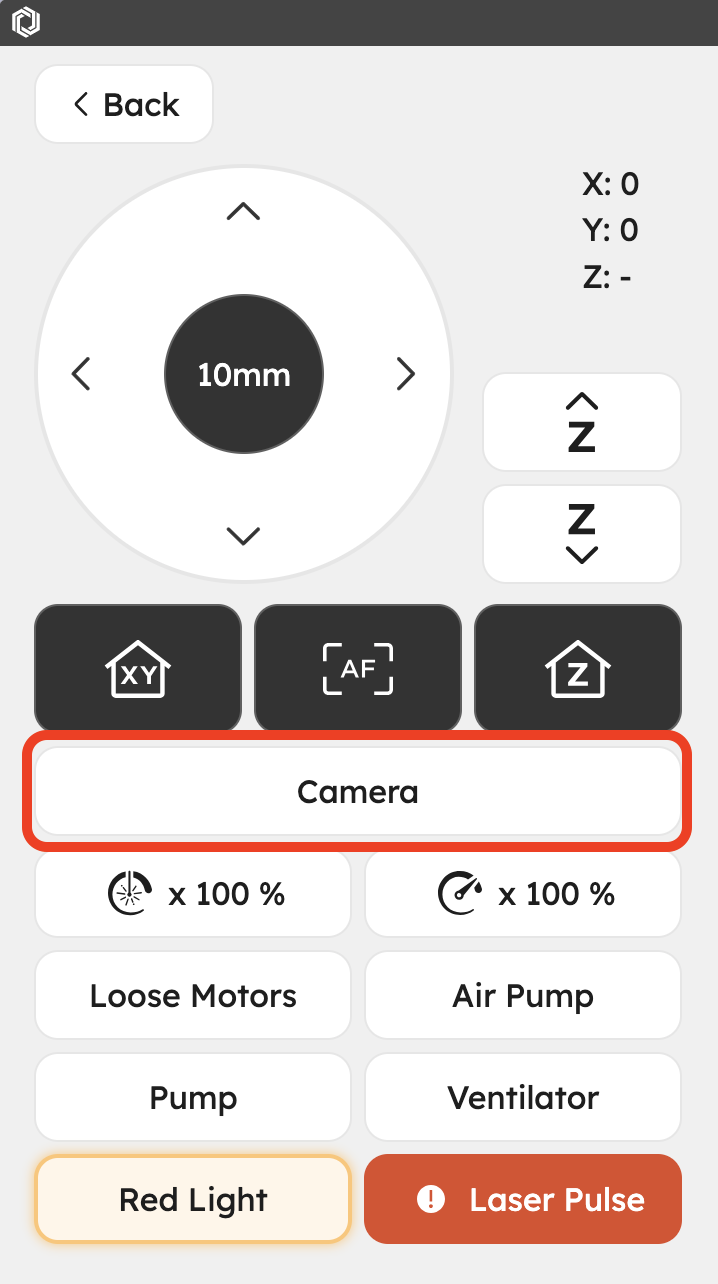

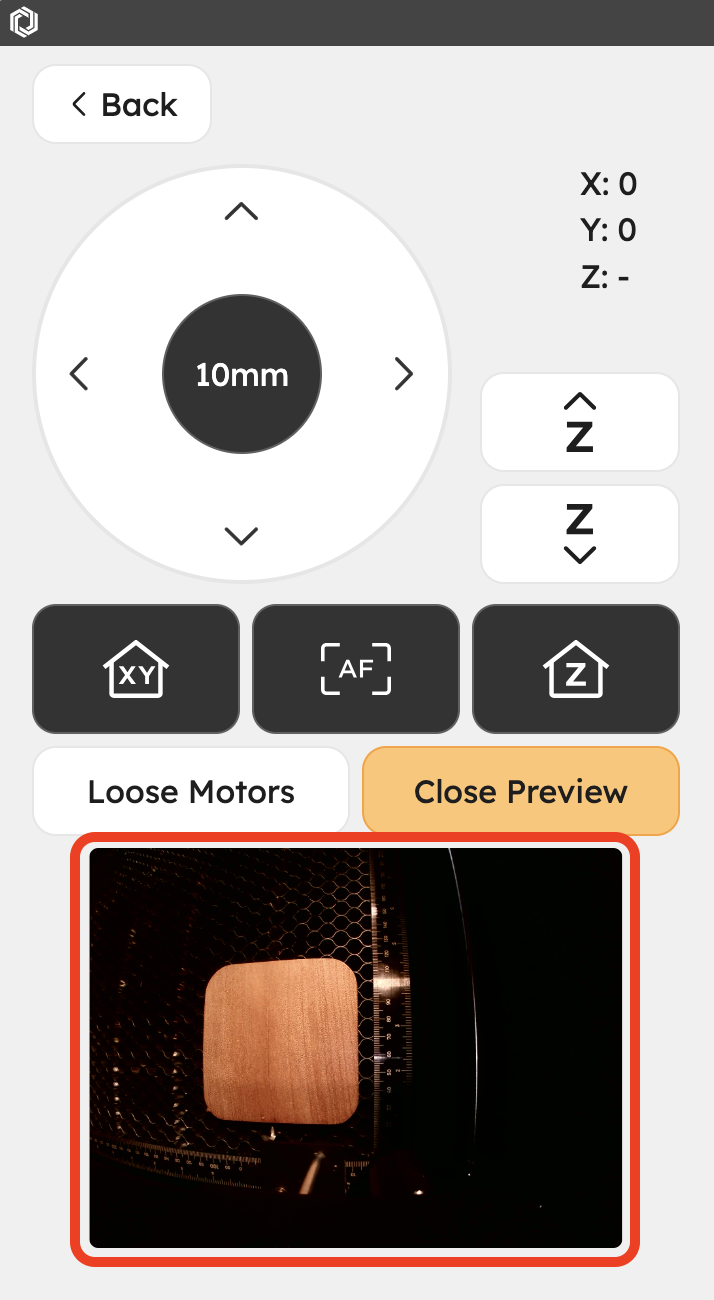

No painel touchscreen da máquina, acesse Máquina → CONTROLE → Câmera e verifique se você consegue ver uma transmissão ao vivo da câmera. Se não houver imagem ou a transmissão estiver anormal, pode ser necessário realizar uma solução de problemas adicional no módulo da câmera.

Entre em Contato com o Suporte Técnico:

Se você tentou todas as etapas acima e ainda está encontrando este erro, entre em contato com o Suporte da FLUX fornecendo detalhes sobre o seu problema. Enviar fotos ou vídeos relevantes nos ajudará a diagnosticar e resolver o problema com mais eficiência. [Entre em Contato com o Suporte Técnico]

As informações coletadas, como fotos ou vídeos que mostram o problema da sua máquina descrito neste artigo, precisarão ser compartilhadas com o revendedor ou com o Suporte da FLUX.
