#901 Porta Aberta/Problema na Porta/A tampa da porta não pode ser fechada

Passo 0 - Use a lista de verificação ao seguir os passos:

Esta lista de verificação será usada para registrar todas as ações tomadas neste artigo.
Após preencher a lista de verificação, imprima-a para salvar como PDF e envie-a ao seu revendedor ou ao Suporte FLUX, se necessário. Essas informações serão úteis para solucionar problemas e identificar a questão.
Consulte o link: 5-3 #901 Lista de Verificação da Porta Aberta (HEXA)

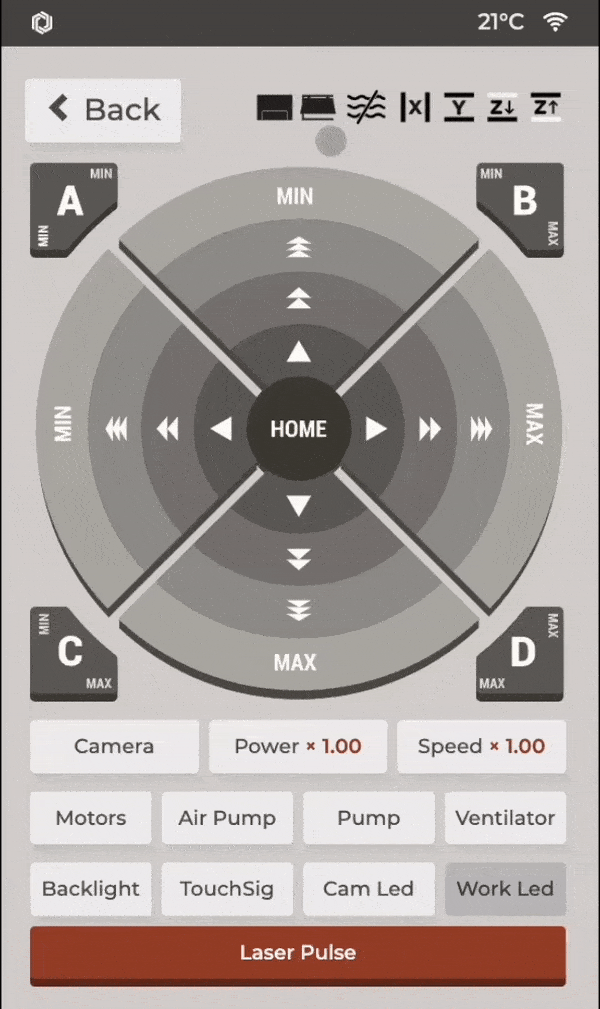

Passo 1 - Defina o pulso para x0.01:

Por motivos de segurança, defina a taxa de potência para x0.01 para garantir que não haja pulsos durante o teste.

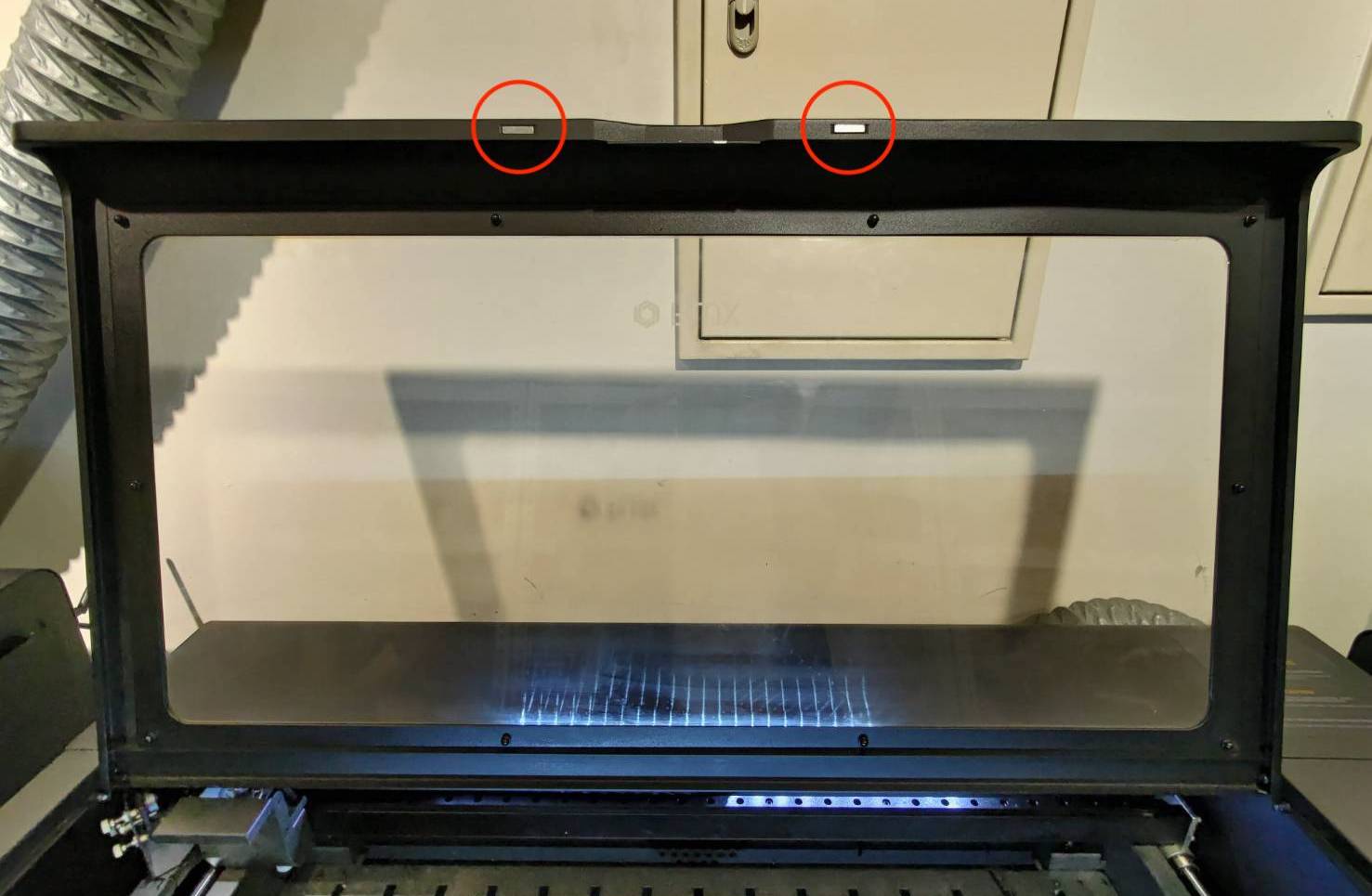

Passo 2 - Verifique os ímãs da porta:

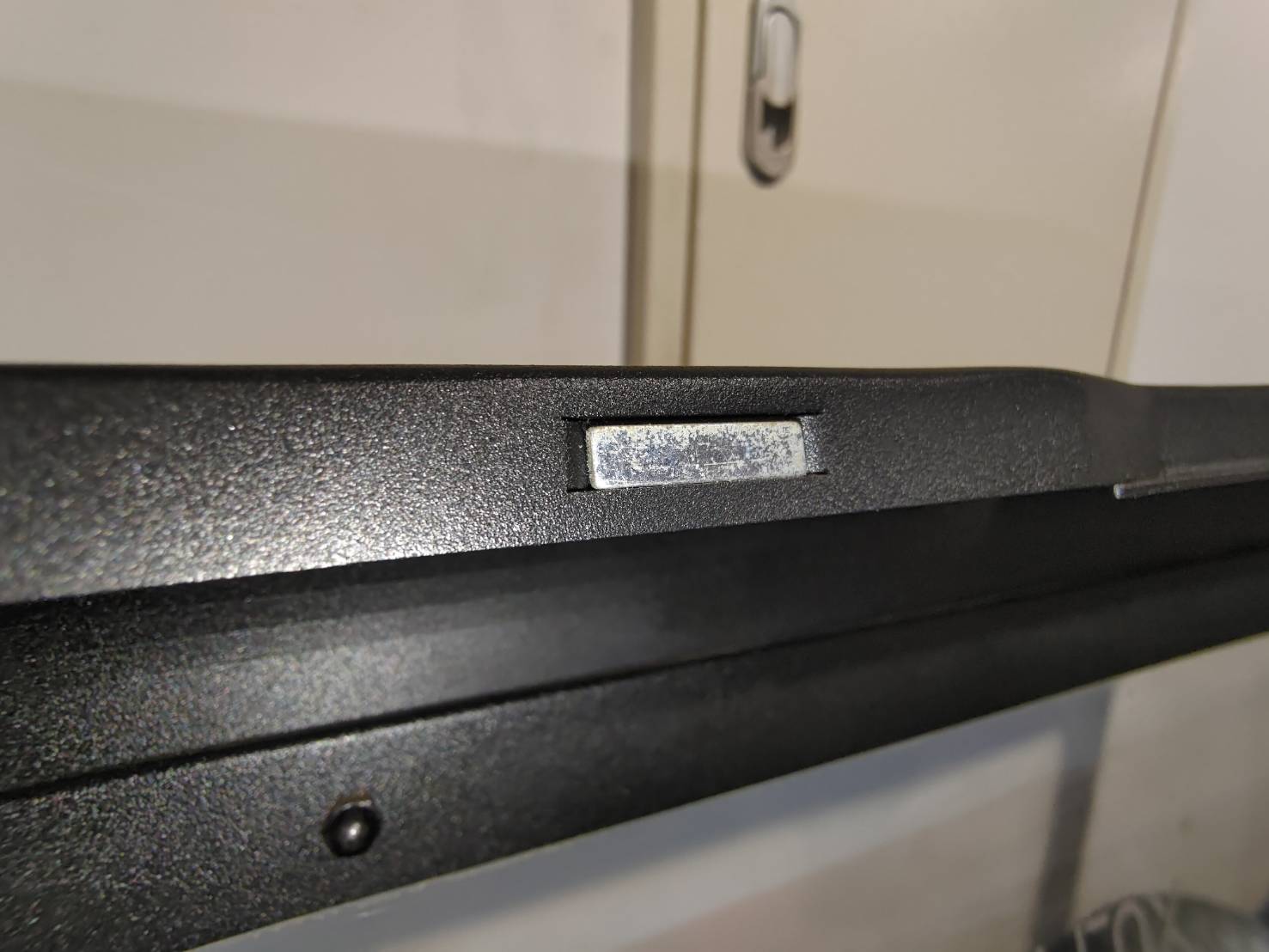

Haverá dois ímãs na porta. Abra a porta para verificá-los.

Determine o seu resultado e a próxima ação a ser tomada:

Etapa 3 - Verifique o sensor da porta:

Esta etapa irá orientá-lo sobre como testar se o sensor da porta está funcionando normalmente com dois dos espaçadores de cone que acompanham a máquina.

• O sensor da porta está embutido nas luzes de LED do chassi. Por favor, assista ao vídeo abaixo para encontrá-lo.



• O sensor da porta terá duas luzes de LED em vermelho e elas estarão sempre ACESAS.

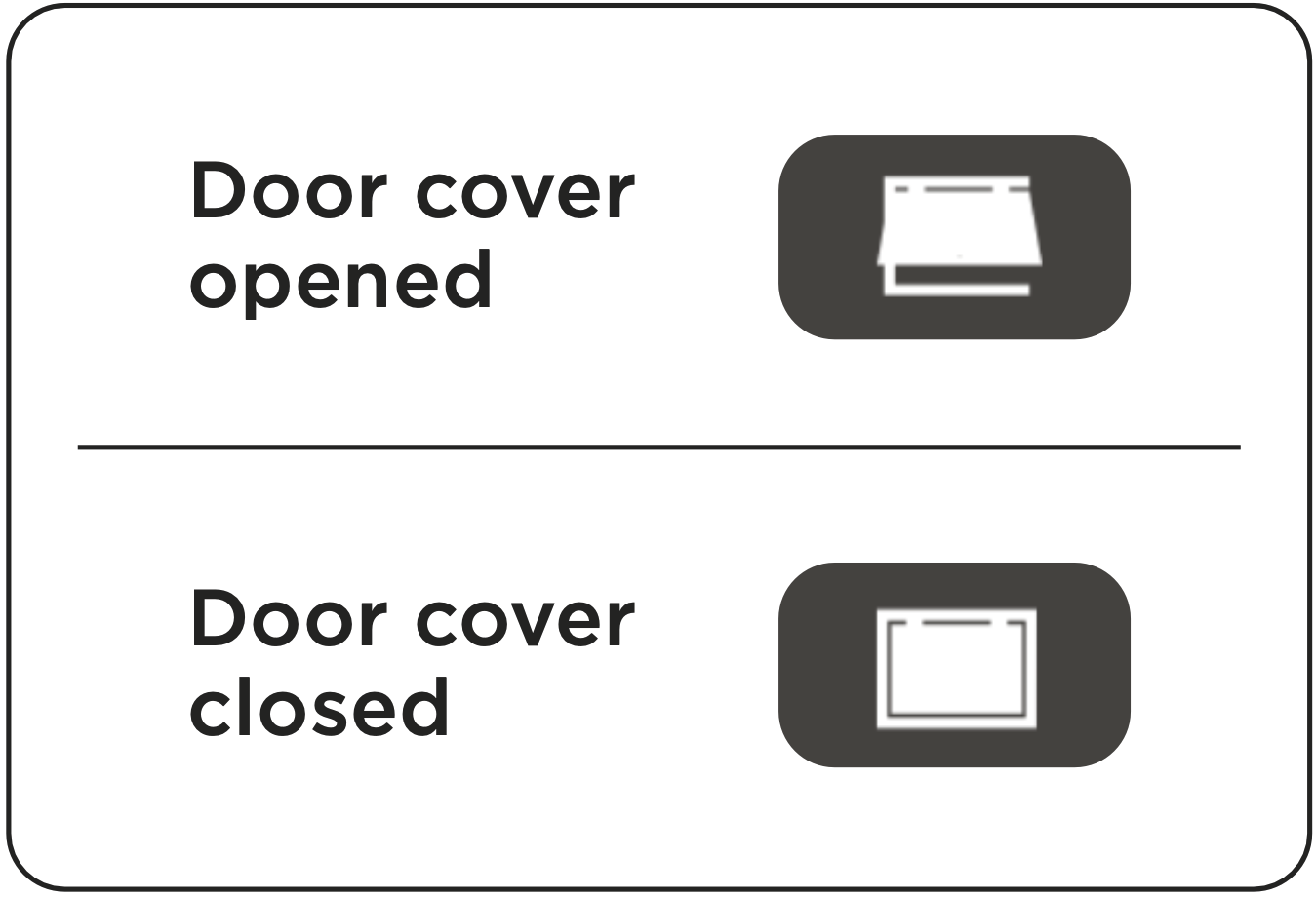

• Coloque os espaçadores de cone próximos a ambas as luzes de LED. A luz deve ficar "mais brilhante" quando detectar um ímã. Quando ambos os LEDs detectarem ímãs ao mesmo tempo, um sinal de porta fechada será enviado ao sistema e o ícone no painel será alterado.

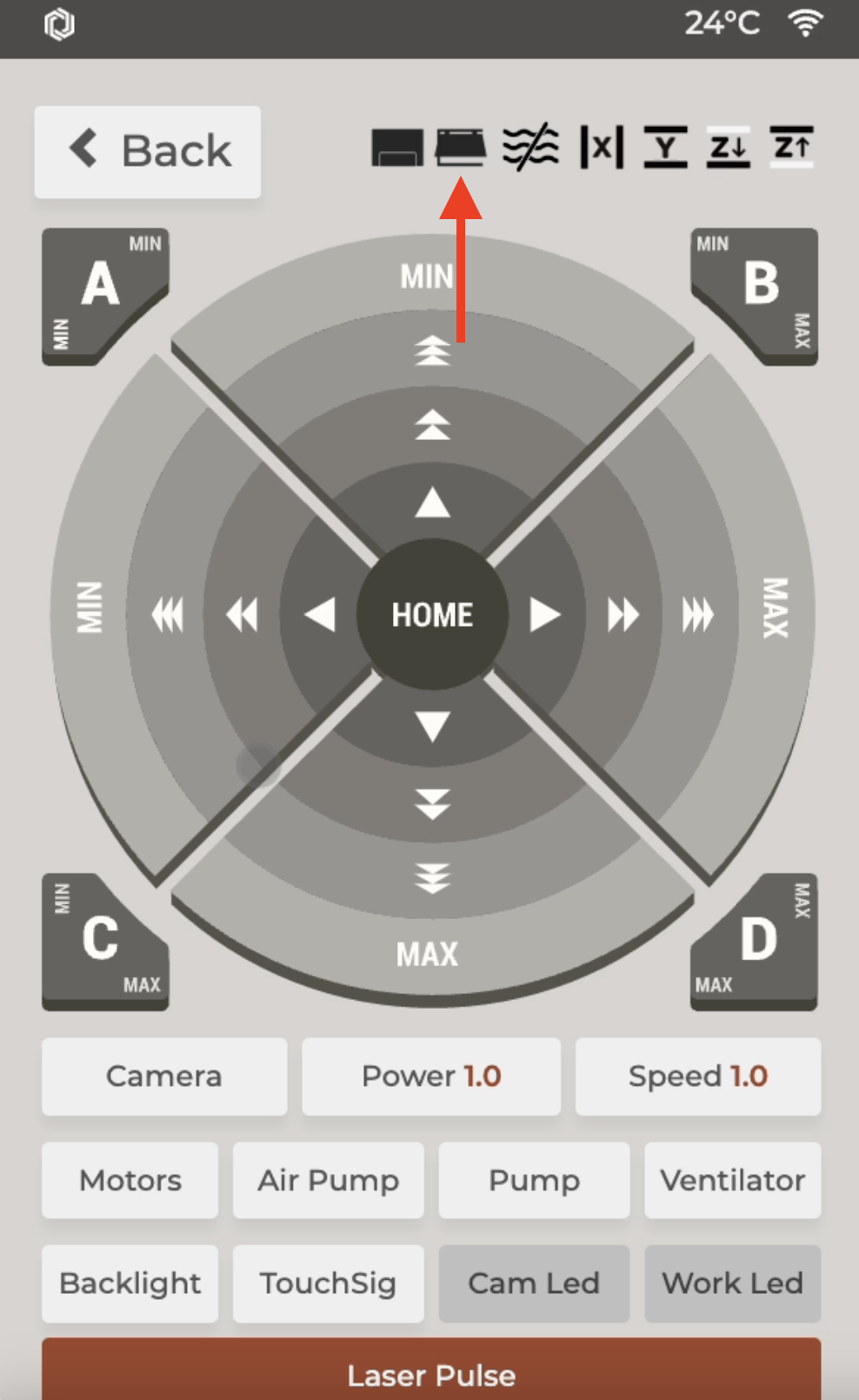

• Vá para "Manutenção", aguarde até que a inicialização termine e verifique o ícone de status da porta.







Determine o seu resultado e a próxima ação a ser tomada:

Etapa 4 - Remova o cabo do sensor e verifique o ícone:

Quando o sensor é removido do sistema (placa principal), o ícone deve sempre permanecer "Aberto".

• Primeiro desative as luzes de LED, desconecte o cabo e verifique o ícone como no vídeo abaixo.


Determine o seu resultado e a próxima ação a ser tomada:

Etapa 4.1 - Reconecte o cabo e teste novamente com os espaçadores:

• Reconecte o cabo e ative as luzes de LED.



• Coloque dois dos espaçadores cônicos nas luzes de LED do sensor.
  A luz deve estar "mais brilhante" quando detectar um ímã.

• Vá para "Manutenção", aguarde até que a inicialização termine e verifique o ícone de status da porta.


Determine o seu resultado e a próxima ação a ser tomada:

Etapa 5 - Restaure para as configurações de fábrica e teste novamente com os espaçadores cônicos:

• Máquina >> Redefinir para as configurações de fábrica



• Coloque dois dos espaçadores cônicos nas luzes de LED do sensor.
  A luz deve estar "mais brilhante" quando detectar um ímã.

Determine o seu resultado e a próxima ação a ser tomada:

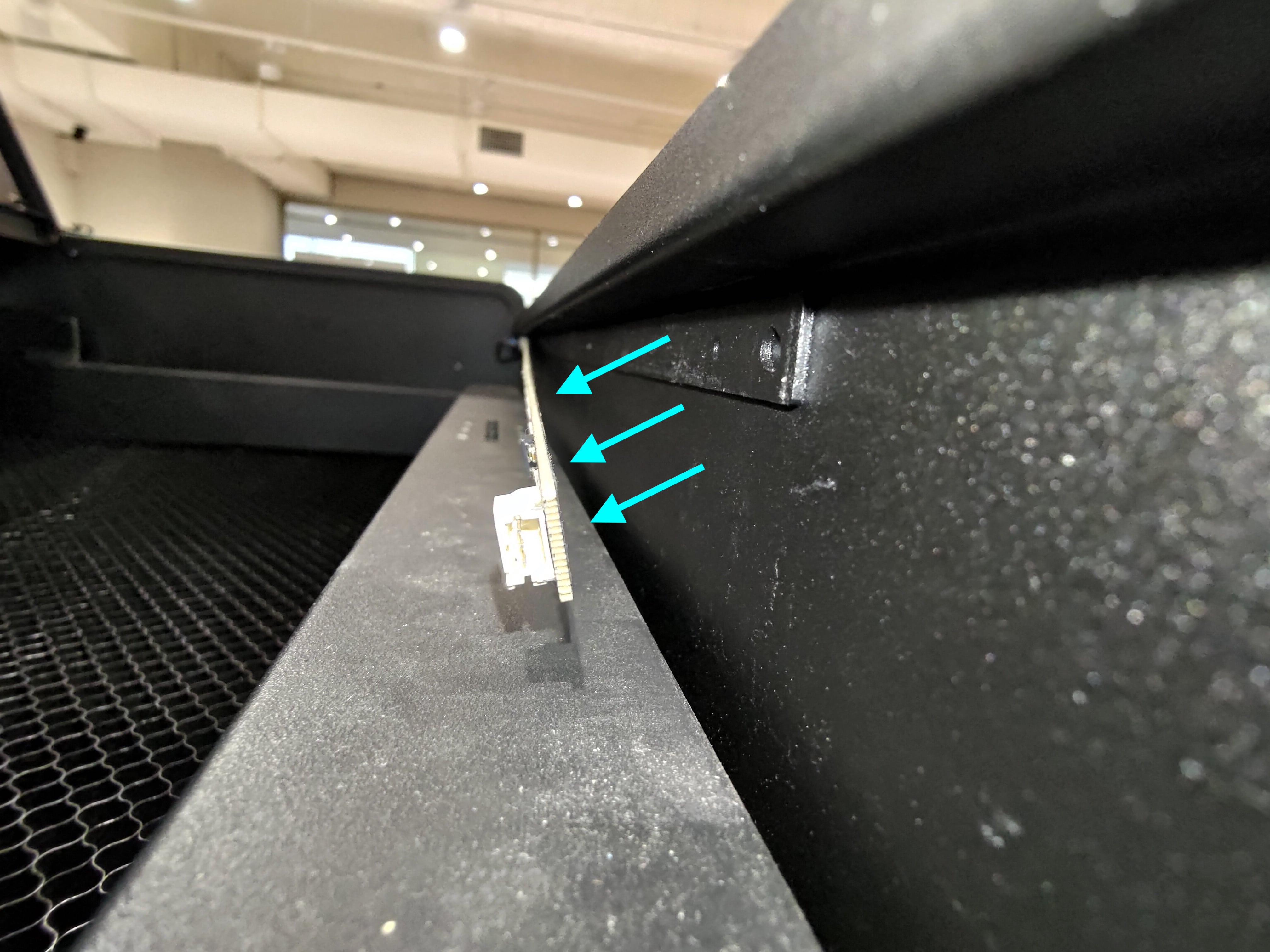

Etapa 6 - Verifique a posição do sensor da porta:

Existe a possibilidade de que o sensor esteja mal posicionado ou tenha caído, o que pode fazer com que a detecção dos ímãs falhe.

• Na maioria das vezes, o sensor cairá conforme mostrado na foto abaixo.



• A posição correta é quando não há espaço entre o sensor e a parte superior da estrutura de metal.

Determine o seu resultado e a próxima ação a ser tomada:

Etapa 6.1 - Recoloque o sensor:

• O sensor deve ser fácil de remover se já tiver caído.
  Aplique cola super glue diretamente na parte de trás do sensor e reajuste sua posição.


Etapa 7 - Teste de fechamento da porta:

Remova os espaçadores cônicos e feche a porta para verificar o status do ícone e também a reação das luzes LED vermelhas no sensor.

• As luzes LED vermelhas devem ficar mais brilhantes quando a porta estiver fechada.



• O ícone da porta deve estar fechado quando a porta se fechar e aberto quando a porta se abrir.


Determine o seu resultado e a próxima ação a ser tomada:

Etapa 8 - Regravar o cartão SD:

Às vezes, se o sistema operacional no cartão SD estiver corrompido, erros aleatórios podem aparecer.

• Consulte as instruções no link abaixo para regravar seu cartão SD.
  [5-24 HEXA - Reflashing SD Card]


• Após regravar o cartão SD, execute o teste da porta conforme descrito na Etapa 7.

Determine o seu resultado e a próxima ação a ser tomada:

Etapa 9 - Informe ao revendedor local ou ao Suporte FLUX:

• Siga as instruções no link abaixo para relatar corretamente um problema ao seu revendedor local ou ao suporte da FLUX. [Entre em Contato com o Serviço de Atendimento ao Cliente]
• Certifique-se de ter concluído a lista de verificação e salvado-a como um arquivo PDF para que você possa compartilhar as ações realizadas.

*As informações coletadas, como fotos ou vídeos que mostram o problema da sua máquina neste artigo, serão necessárias para serem compartilhadas com o revendedor ou com o Suporte da FLUX.

#FIM
