#913 Detecção de Fluxo de Ar Anormal

Passo 1

Teste se há ar saindo do bico do laser.

• Entre no modo de Manutenção no painel e ative a bomba de ar.
• Use sua mão ou um pedaço de papel para testar se há ar saindo do bico do laser.



Determine o resultado do teste e a próxima ação a ser tomada.

Sim, há ar saindo >> Passo 2

Não, não há ar saindo >> Passo 1.1

---



Passo 1.1

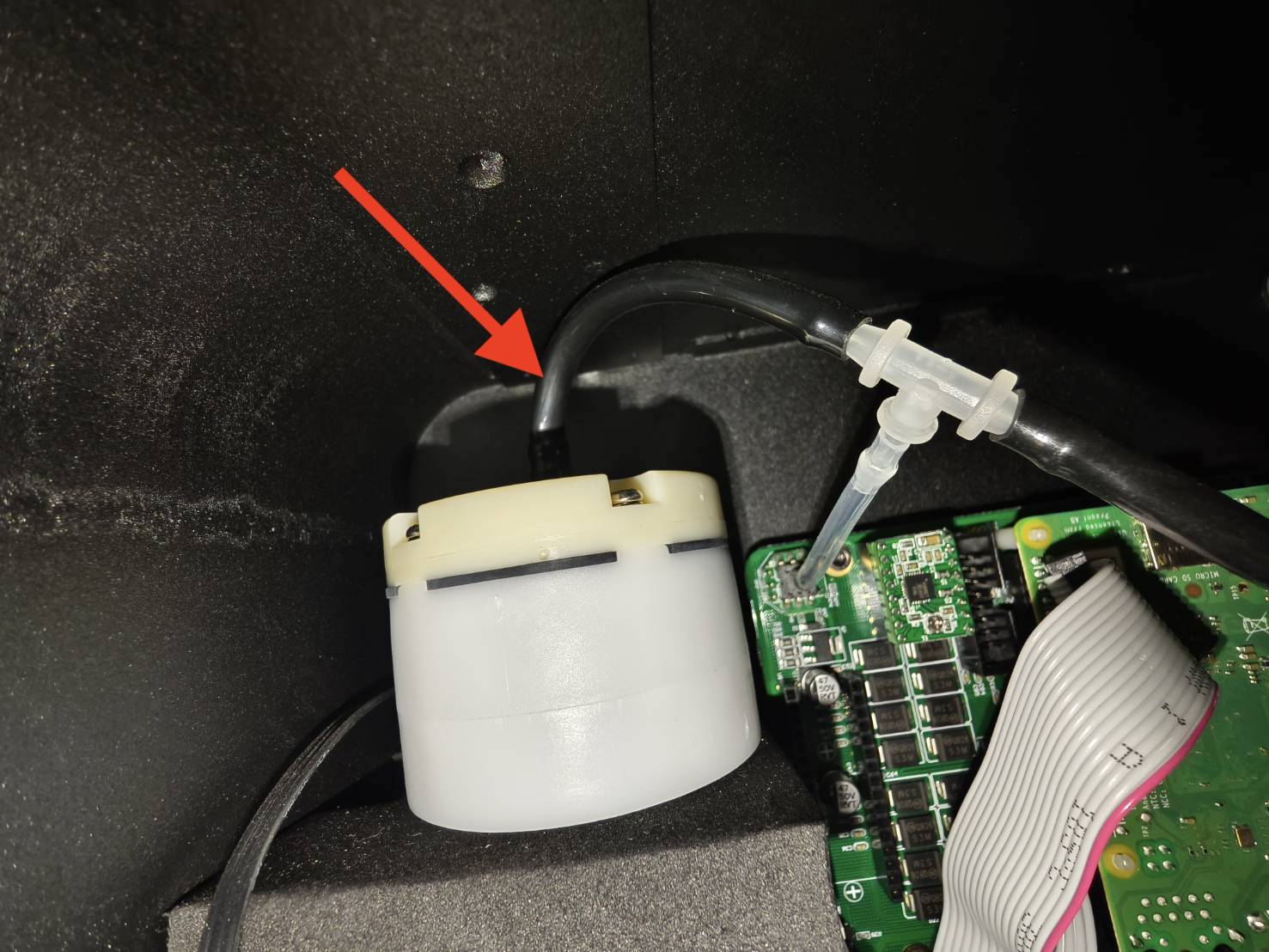

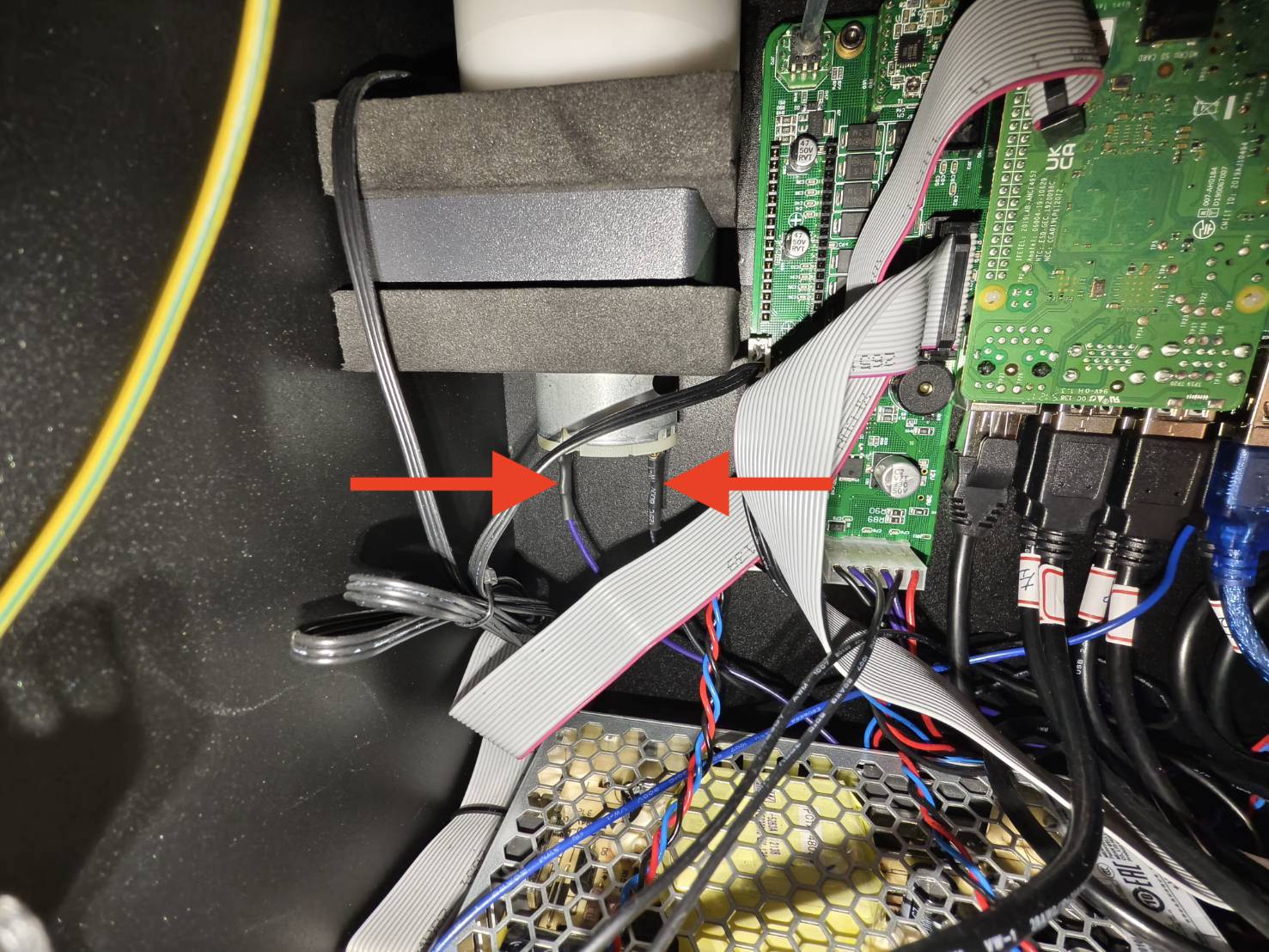

Remova a tampa lateral para verificar ou reconectar os dois pinos do fio da bomba de ar e a mangueira de ar conectada à parte superior da bomba de ar.

• Desligue a máquina. Remova a tampa lateral desparafusando esses parafusos T8 e desconecte as duas extensões USB. (Consulte o diagrama se a sua placa de circuito impresso não for igual à da foto.)




• Verifique ou reconecte os dois pinos do fio da bomba de ar.




• Verifique a mangueira de ar na bomba de ar.

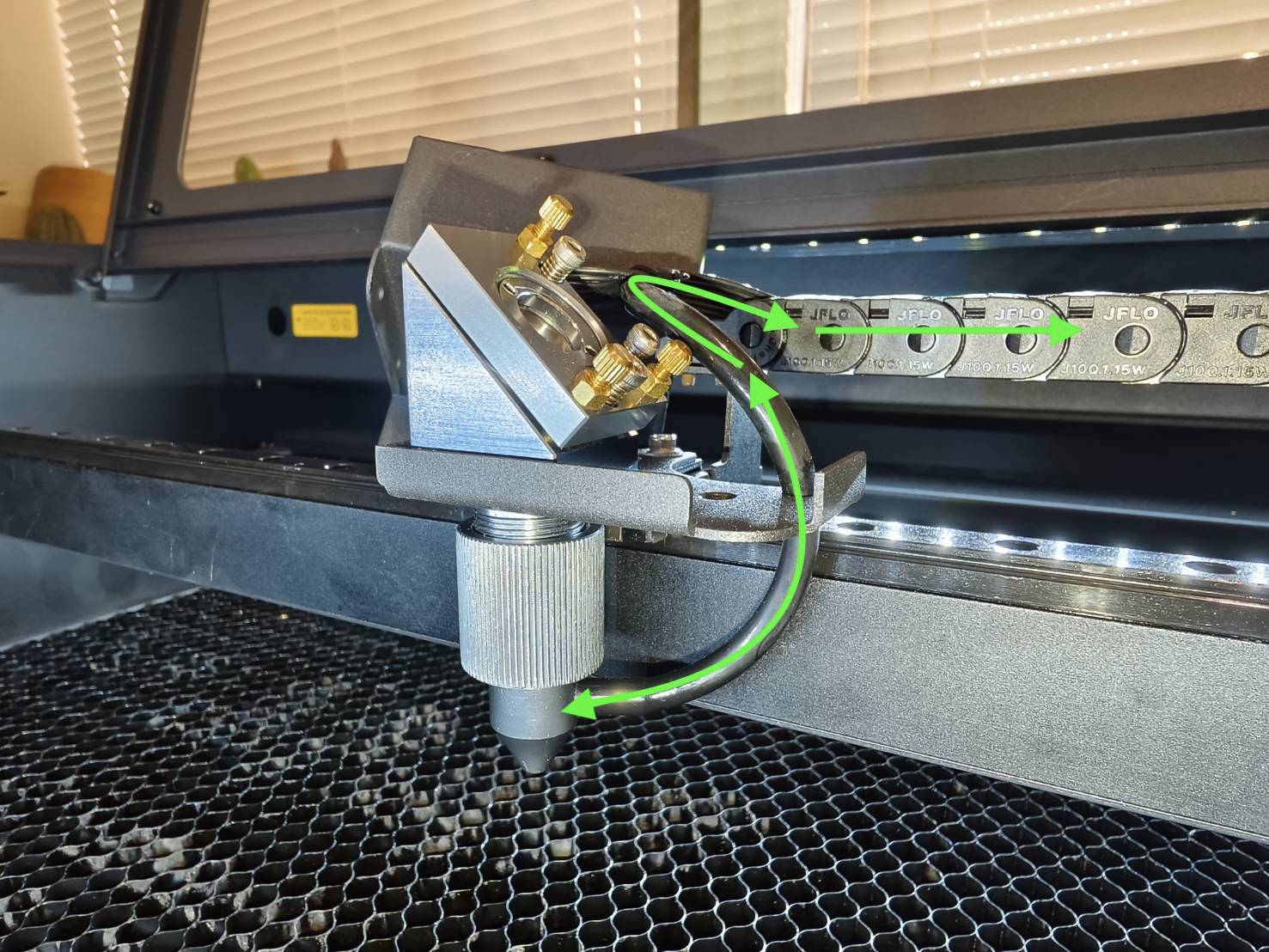

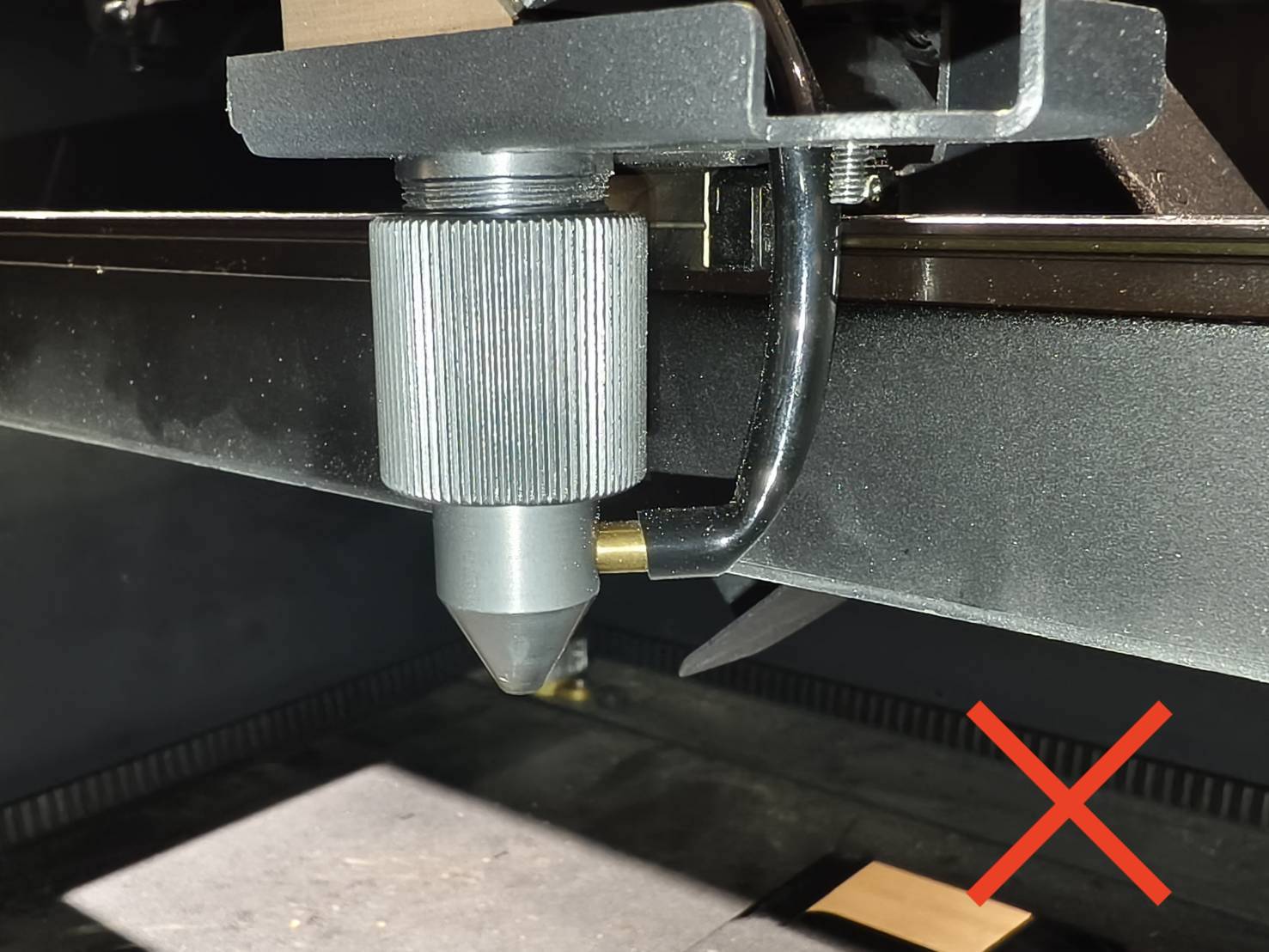

• Verifique a mangueira de ar no bico do laser. (O protetor deve ser removido.)






• Ligue a máquina e ative a bomba de ar para testar se o ar está saindo do bico do laser.




Determine o resultado do teste e a próxima ação a ser tomada.

Sim, há ar saindo >> Passo 2

Não, não há ar saindo >> Etapa 1.2

---



Etapa 1.2

Redefina a máquina para as configurações de fábrica e teste se há ar saindo do bico do laser.

5-30 Redefinir para as Configurações de Fábrica



Determine o resultado do teste e a próxima ação a ser tomada.

Sim, há ar saindo >> Passo 2

Não, não há ar saindo >> Etapa 1.3

---



Etapa 1.3

Reflash o cartão SD e teste se há ar saindo do bico do laser.

5-24 HEXA - Reflashing do Cartão SD



Determine o resultado do teste e a próxima ação a ser tomada.

Sim, há ar saindo >> Etapa 1.4

Não, não há ar saindo >> Entre em contato com o Suporte ao Cliente Possível causa: A bomba de ar está com defeito e precisa ser substituída A placa principal está com defeito e precisa ser substituída

---



Etapa 1.4

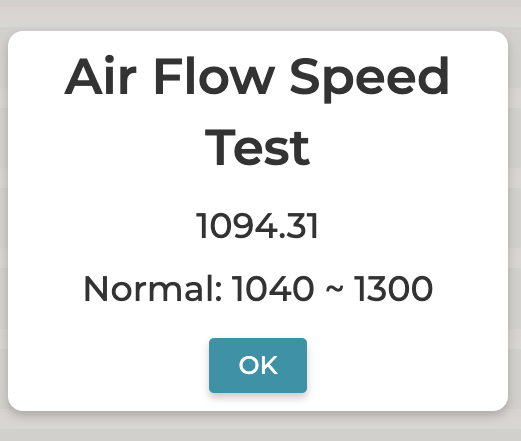

Habilite o valor do fluxo de ar no painel e mova a cabeça do laser pela área de trabalho para ver se o valor muda enquanto move a cabeça do laser.



Determine o resultado do teste e a próxima ação a ser tomada.

O valor está sempre dentro da faixa normal >> Etapa 1.5

O valor é sempre menor que o valor mínimo >> Etapa 3

O valor é sempre maior que a faixa máxima >> Etapa 4

O valor muda entre o normal e o valor máximo >> Etapa 4

---



Etapa 1.5

Execute uma tarefa e veja se o erro aparece.



Determine o resultado do teste e a próxima ação a ser tomada.

Não, o erro não aparece >> Problema resolvido Possível causa: O sistema falhou

Sim, o erro ainda aparece >> Entre em contato com o Suporte ao Cliente  Possível causa: A placa principal está com defeito e precisa ser substituída

---



Passo 2

Habilite o valor do fluxo de ar no painel e mova a cabeça do laser pela área de trabalho para ver se o valor muda enquanto move a cabeça do laser.



Determine o resultado do teste e a próxima ação a ser tomada.

O valor está sempre dentro da faixa normal >> Etapa 2.1

O valor é sempre menor que o valor mínimo >> Etapa 3

O valor é sempre maior que a faixa máxima >> Etapa 4

O valor muda entre o normal e o valor máximo >> Etapa 4

---



Etapa 2.1

Execute uma tarefa e veja se o erro aparece.



Determine o resultado do teste e a próxima ação a ser tomada.

Não, o erro não aparece >> A máquina não tem problema

Sim, o erro ainda aparece >> Etapa 2.2

---



Etapa 2.2

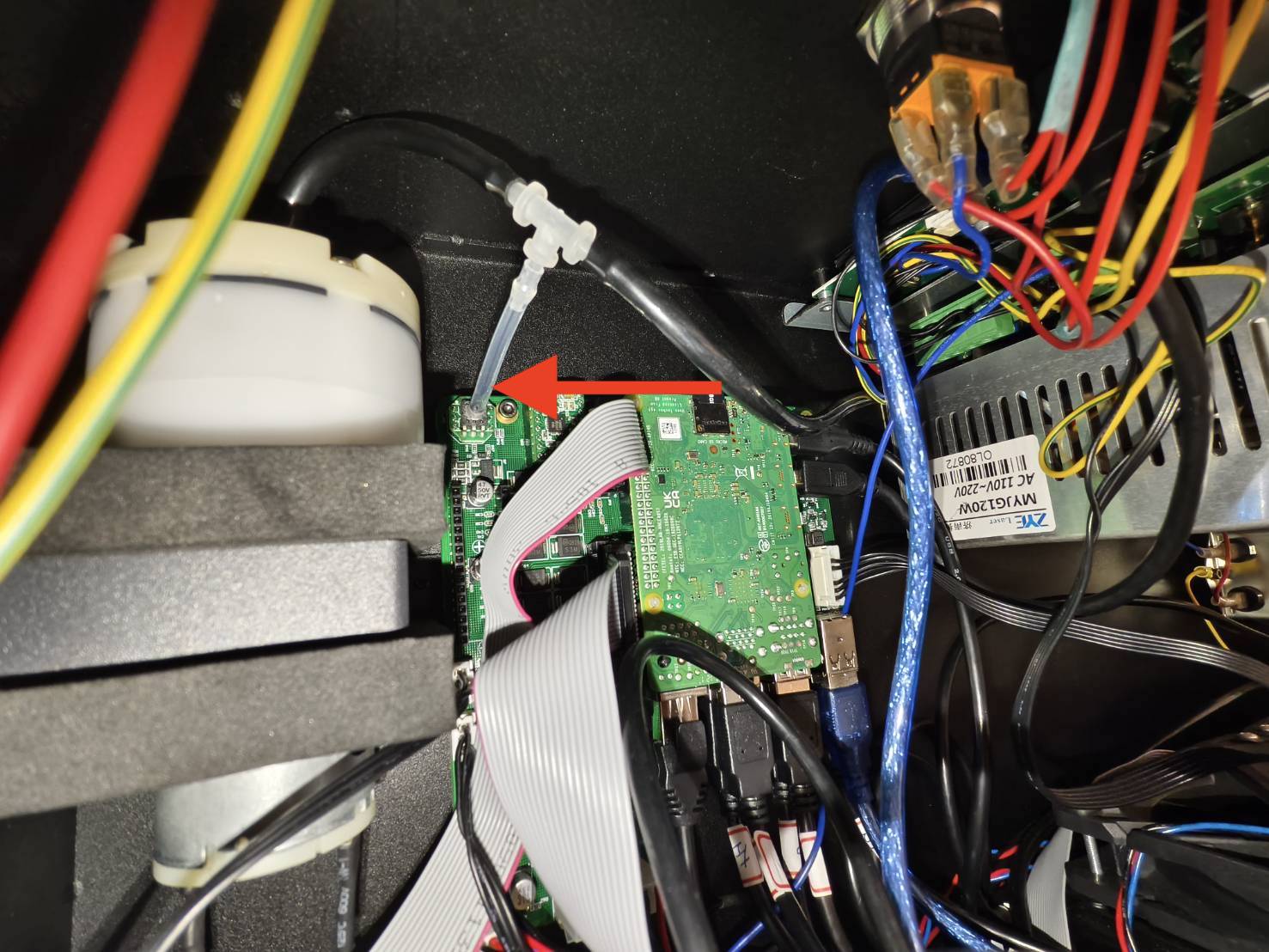

Reconecte o tubo transparente de 3 vias (junção em T). Execute uma tarefa e verifique se o erro aparece.

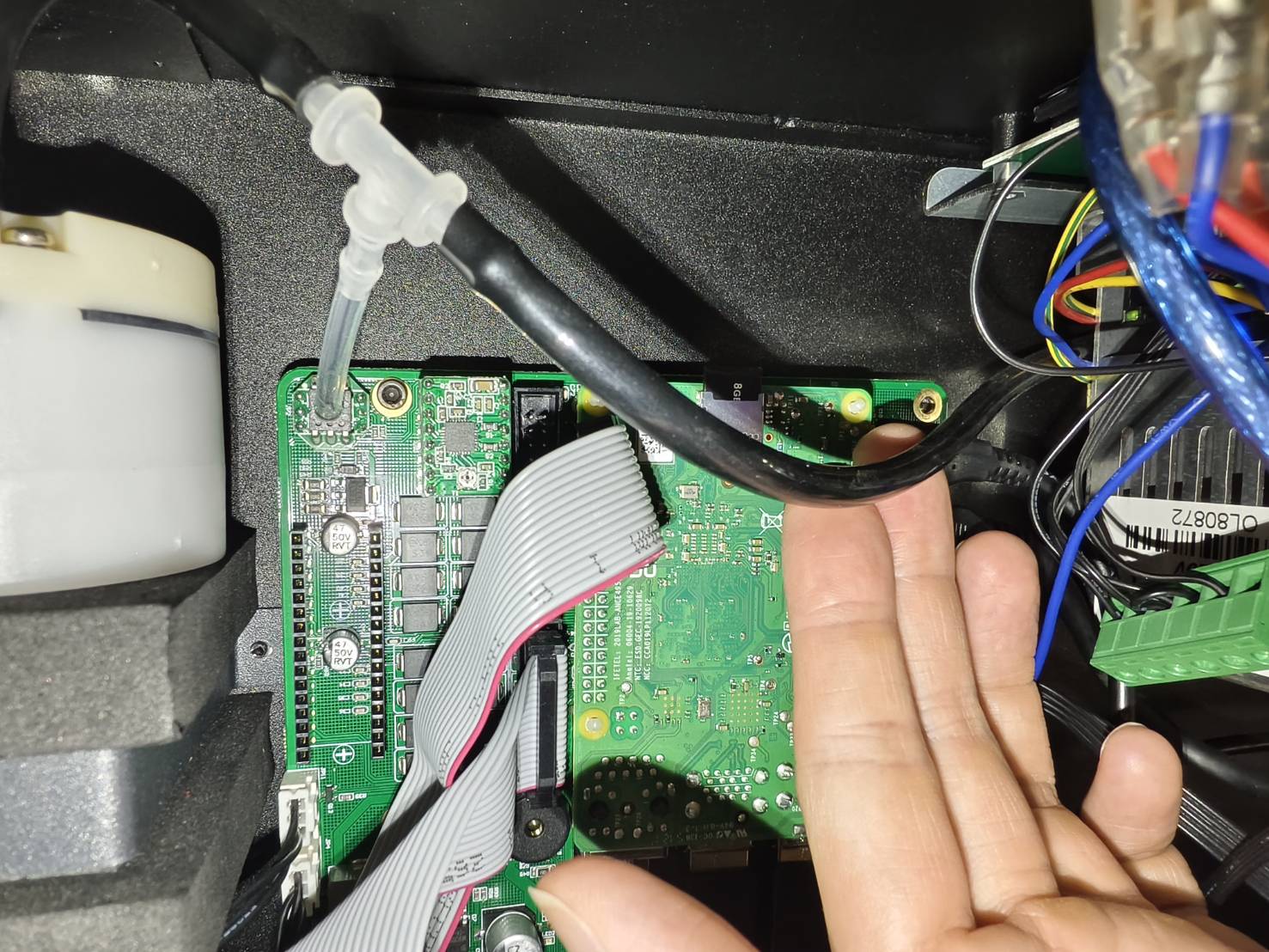

• Desligue a máquina. Remova a tampa lateral desparafusando esses parafusos T8 e desconecte as duas extensões USB. (Consulte o diagrama se a sua placa de circuito impresso não for igual à da foto.)

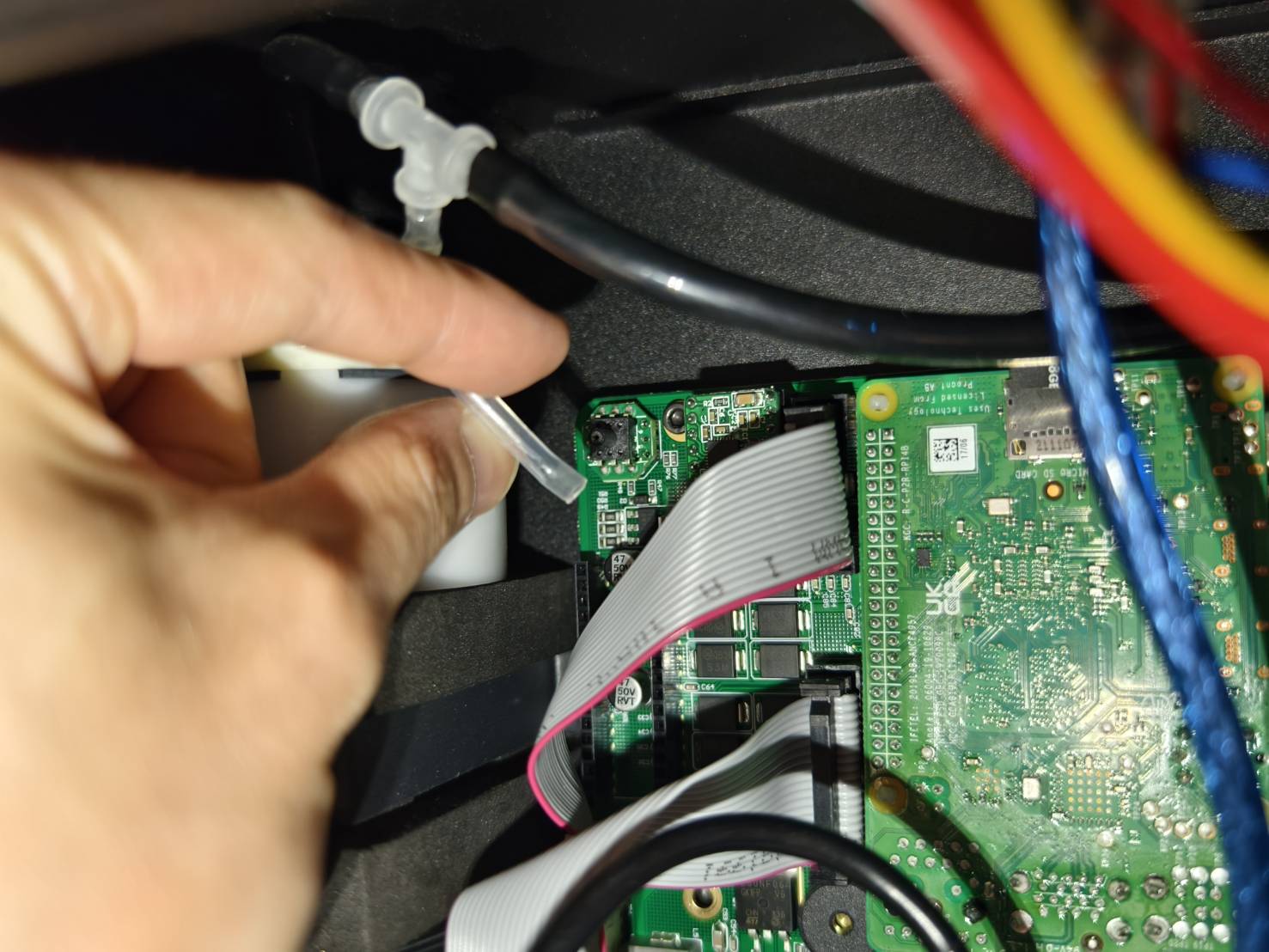

• Reconecte o tubo transparente de 3 vias (junção em T).





• Execute uma tarefa e veja se o erro aparece.






Determine o resultado do teste e a próxima ação a ser tomada.

Não, o erro não aparece >> Problema resolvido Possível causa: A conexão do tubo transparente de 3 vias (junção em T) estava ruim

Sim, o erro ainda aparece >> Etapa 2.3

---



Etapa 2.3

Reflash o cartão SD e execute uma tarefa para ver se o erro aparece.

5-24 HEXA - Reflashing do Cartão SD



Determine o resultado do teste e a próxima ação a ser tomada.

Não, o erro não aparece >> Problema resolvido Possível causa: O sistema falhou

Sim, o erro ainda aparece >> Entre em contato com o Suporte ao Cliente  Possível causa: A placa principal está com defeito e precisa ser substituída

---



Etapa 3

Reconecte o tubo transparente de 3 vias (junção em T) e verifique o valor do fluxo de ar.

• Desligue a máquina. Remova a tampa lateral desparafusando esses parafusos T8 e desconecte as duas extensões USB. (Consulte o diagrama se a sua placa de circuito impresso não for igual à da foto.)




• Reconecte o tubo transparente de 3 vias (junção em T).





• Mova a cabeça do laser e verifique o valor do fluxo de ar.




Determine o resultado do teste e a próxima ação a ser tomada.

O valor está sempre dentro da faixa normal >> Etapa 3.3

O valor é sempre menor que o valor mínimo >> Etapa 3.1

O valor é sempre maior que a faixa máxima >> Etapa 4

O valor muda entre o normal e o valor máximo >> Etapa 4

---



Etapa 3.1

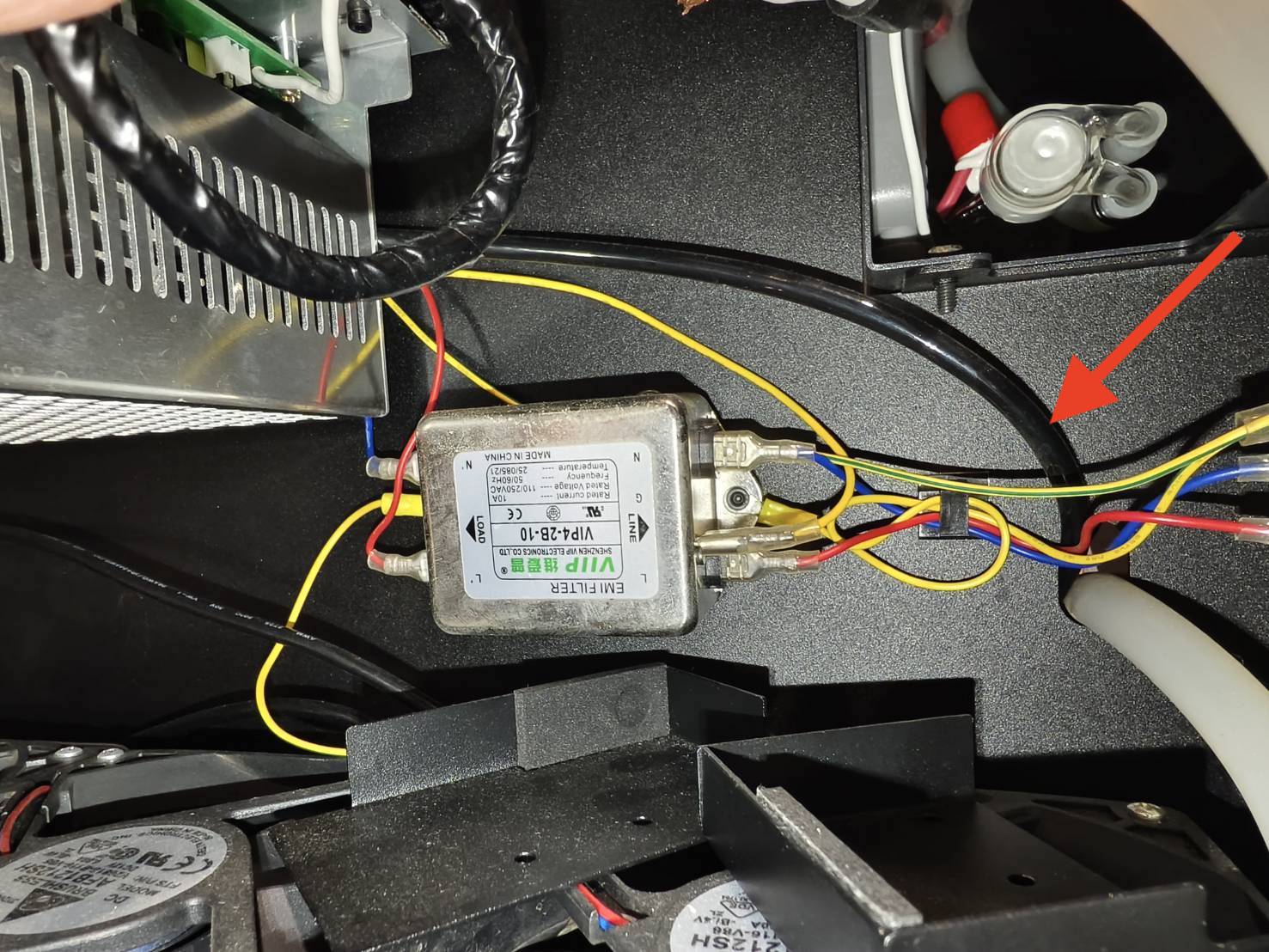

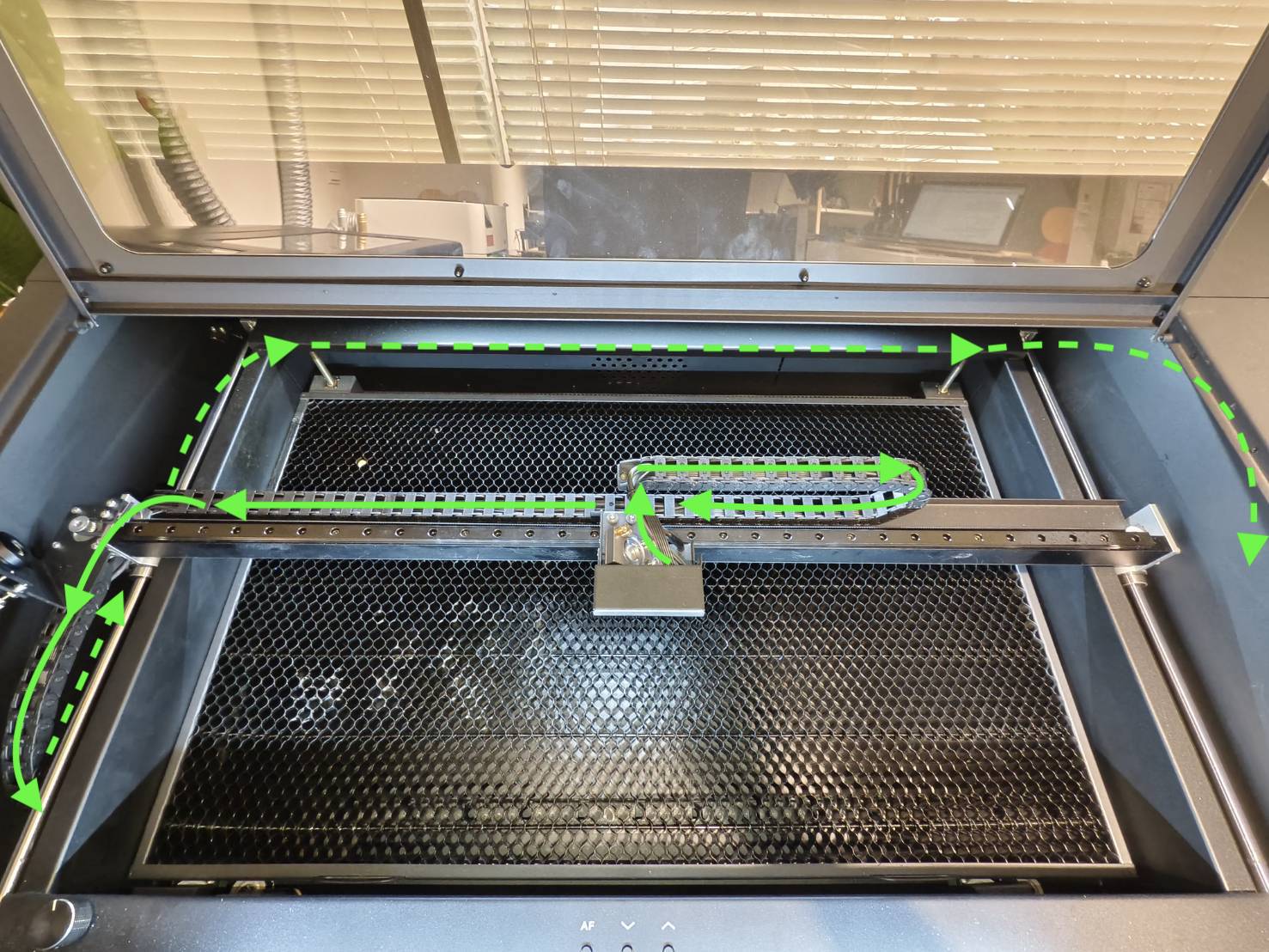

Verifique se há algum vazamento ou dano na mangueira de ar e no tubo transparente de 3 vias.

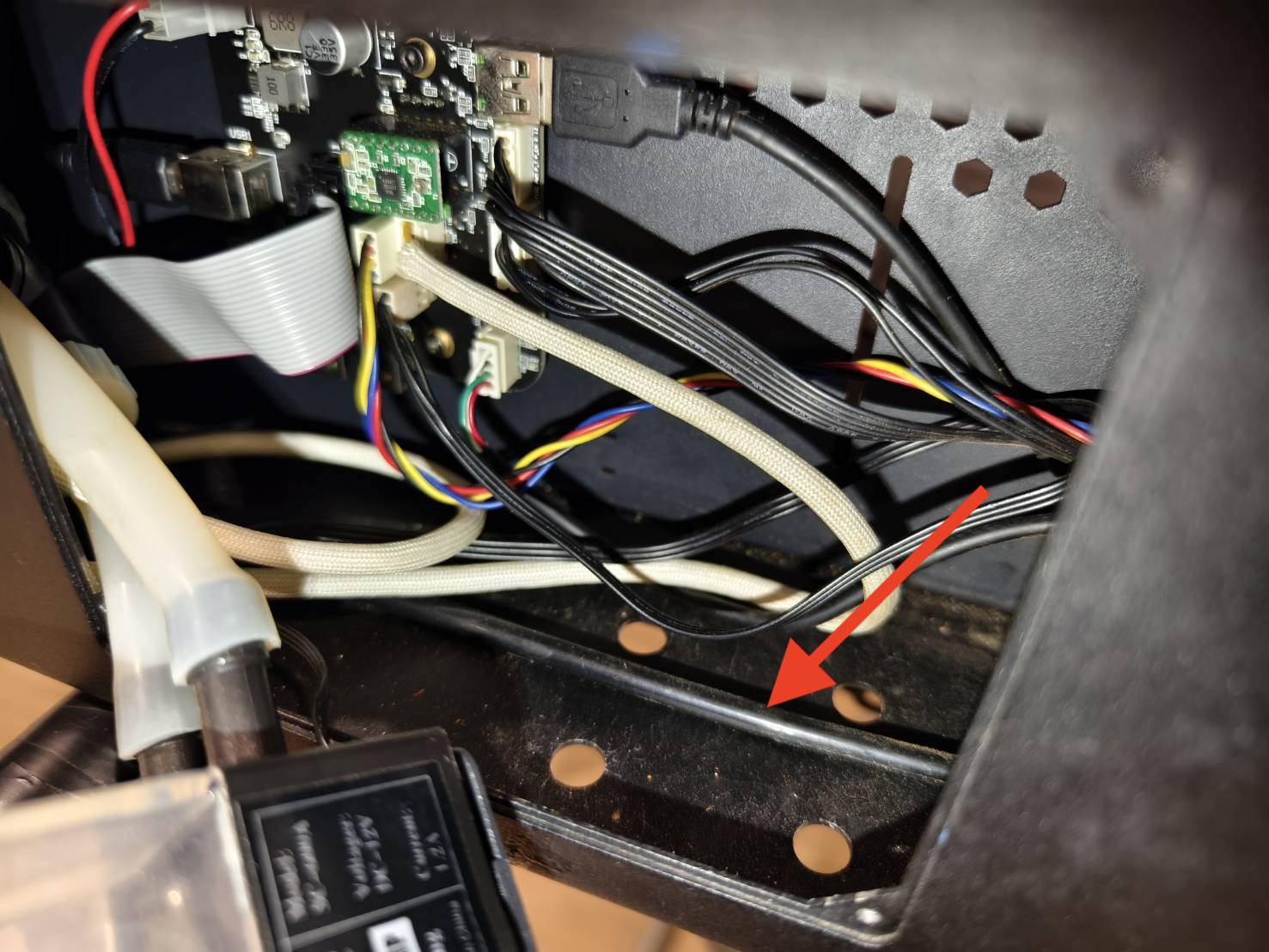

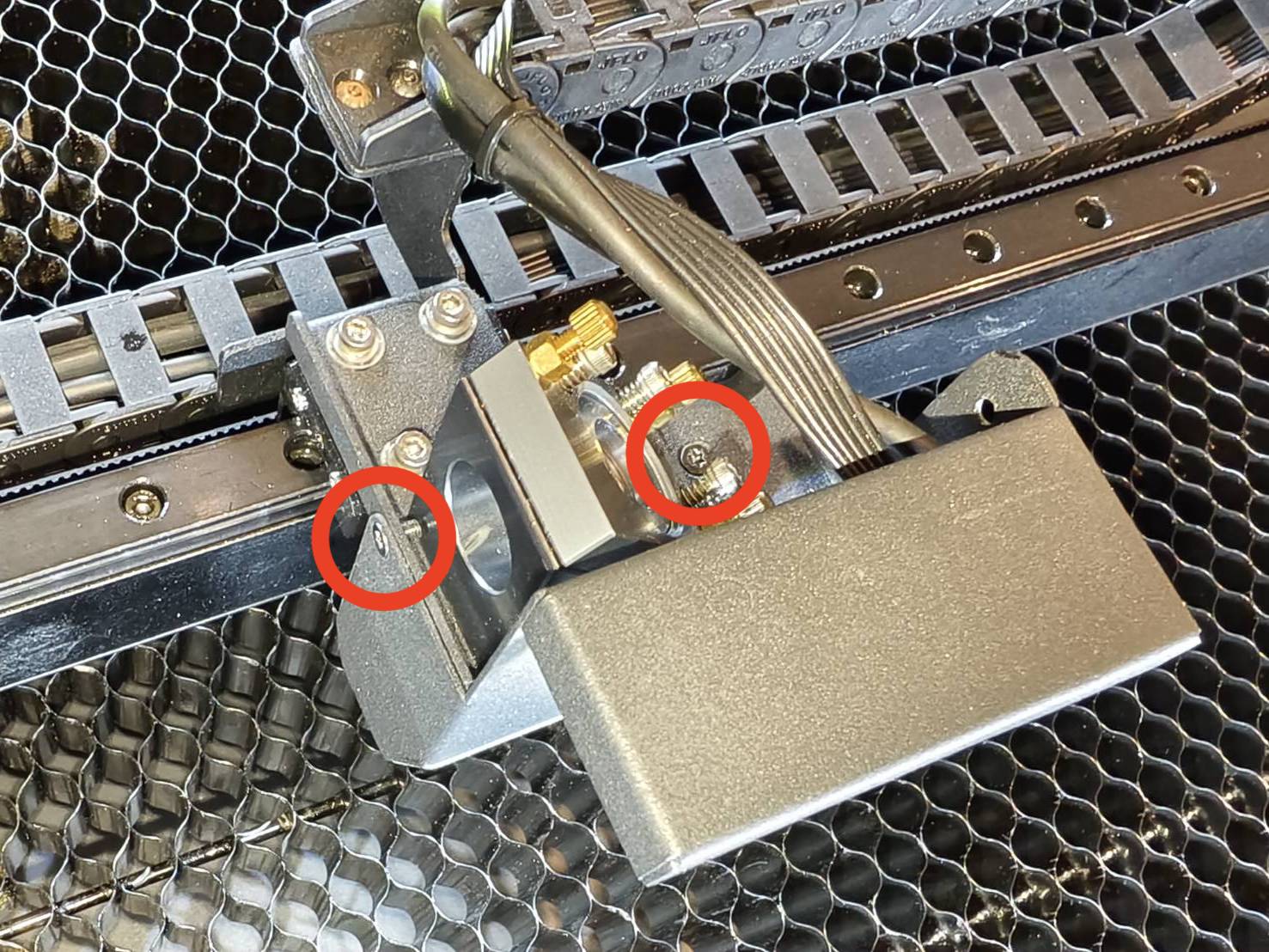

• Verifique a mangueira de ar no bico do laser. (O protetor deve ser removido.)




---



Etapa 3.2

Reflash o cartão SD e veja se o valor do fluxo de ar se torna normal.

5-24 HEXA - Reflashing do Cartão SD



Determine o resultado do teste e a próxima ação a ser tomada.

O valor está sempre dentro da faixa normal >> Etapa 3.3

O valor é sempre menor que o valor mínimo >> Entre em contato com o Suporte ao Cliente  Possível causa: A bomba de ar está com defeito e precisa ser substituída A placa principal está com defeito e precisa ser substituída O tubo transparente de 3 vias está com defeito e precisa ser substituído

O valor é sempre maior que a faixa máxima >> Etapa 4

O valor muda entre o normal e o valor máximo >> Etapa 4

---



Etapa 3.3

Execute uma tarefa e veja se o erro aparece.



Determine o resultado do teste e a próxima ação a ser tomada.

Não, o erro não aparece >> Problema resolvido Possível causa: Falha no sistema A conexão do tubo transparente de 3 vias (junção em T) estava ruim

Sim, o erro ainda aparece >> Entre em contato com o Suporte ao Cliente Possível causa: A placa principal está com defeito e precisa ser substituída

---



Etapa 4

---



Etapa 4.1

Tente endireitar a seção dobrada da mangueira de ar e teste o valor do fluxo de ar.
Não corte. O objetivo aqui é apenas aplicar força para endireitar a mangueira.



Determine o resultado do teste e a próxima ação a ser tomada.

A mangueira de ar não pode ser endireitada >> Entre em contato com o Suporte ao Cliente Possível causa: A mangueira de ar está danificada e precisa ser substituída.

O valor está sempre dentro da faixa normal >> Etapa 4.2

O valor é sempre menor que o valor mínimo >> Etapa 3

O valor é sempre maior que a faixa máxima >> Entre em contato com o Suporte ao Cliente Possível causa: A mangueira de ar está danificada e precisa ser substituída.

O valor muda entre o normal e o valor máximo >> Entre em contato com o Suporte ao Cliente Possível causa: A mangueira de ar está danificada e precisa ser substituída.

---



Etapa 4.2

Execute uma tarefa e veja se o erro aparece.



Determine o resultado do teste e a próxima ação a ser tomada.

Não, o erro não aparece >> Problema resolvido Possível causa: A mangueira de ar estava dobrada, mas pode ser endireitada e consertada

Sim, o erro ainda aparece >> Etapa 4.3

---



Etapa 4.3

Reflash o cartão SD e execute uma tarefa para ver se o erro aparece.

5-24 HEXA - Reflashing do Cartão SD



Determine o resultado do teste e a próxima ação a ser tomada.

Não, o erro não aparece >> Problema resolvido Possível causa: O sistema falhou

Sim, o erro ainda aparece >> Entre em contato com o Suporte ao Cliente  Possível causa: A placa principal está com defeito e precisa ser substituída

---



Etapa 5

Reflash o cartão SD e verifique o valor do fluxo de ar.

5-24 HEXA - Reflashing do Cartão SD



Determine o resultado do teste e a próxima ação a ser tomada.

O valor está sempre dentro da faixa normal >> Etapa 3.3

O valor é sempre menor que o valor mínimo >> Etapa 3

O valor é sempre maior que a faixa máxima >> Etapa 5.1

O valor muda entre o normal e o valor máximo >> Etapa 5.1

---



Etapa 5.1

Desconecte o tubo transparente de 3 vias da placa principal e veja se o valor diminui.



Determine o resultado do teste e a próxima ação a ser tomada.

O valor diminui e permanece abaixo da faixa normal >> Entre em contato com o Suporte ao Cliente  A bomba de ar está com defeito e precisa ser substituída A mangueira de ar está dobrada em algum lugar e não pode ser vista A placa principal está com defeito e precisa ser substituída (Menos provável) O tubo transparente de 3 vias está com defeito e precisa ser substituído (Menos provável)

O valor não diminui >> Entre em contato com o Suporte ao Cliente   Possível causa: A placa principal está com defeito e precisa ser substituída

O valor muda dentro da faixa normal e anormal >> Entre em contato com o Suporte ao Cliente  Possível causa: A placa principal está com defeito e precisa ser substituída

---



Entre em contato com o Suporte ao Cliente

• Siga as instruções no link abaixo para relatar corretamente um problema ao seu revendedor local ou ao suporte da FLUX. [Entre em Contato com o Atendimento ao Cliente]

*As informações coletadas, como fotos ou vídeos que mostram o problema da sua máquina neste artigo, serão necessárias para serem compartilhadas com o revendedor ou com o Suporte da FLUX.

---
