#904 Falha na Referência de Posição/Problemas na Referência de Posição/Não é possível referenciar a posição

Devido à complexidade da causa por trás do #904, é importante observar que a leitura deste artigo pode não fornecer uma solução imediata para o seu problema. No entanto, seguindo cuidadosamente as etapas abaixo, você coletará informações valiosas que podem ajudar seus revendedores ou o Suporte FLUX a identificar o problema com mais eficácia. Isso, por sua vez, contribuirá para reduzir o tempo geral necessário para a solução de problemas.

Etapa 0 - Use a lista de verificação ao seguir as etapas:

Esta lista de verificação será usada para registrar todas as suas ações realizadas neste artigo.
Após preencher a lista de verificação, imprima-a para salvar como PDF e envie-a ao seu revendedor ou ao Suporte FLUX, se necessário. Essas serão informações úteis para solucionar e restringir o problema.
Consulte o link: 5-5 #904 Lista de Verificação de Falha na Referência (HEXA)

Etapa 1 - Verifique se o cabeçote do laser está fisicamente preso:

• Desligue a máquina e desconecte o cabo de alimentação.
• Mova manualmente o cabeçote do laser em direção aos quatro cantos.

Determine seu resultado e a próxima ação a ser tomada:

Etapa 1.1 - Lubrifique os trilhos:

• Consulte as instruções no link abaixo para lubrificar os trilhos.
  [4-3 Lubrificação]
• Após a lubrificação, tente mover o cabeçote do laser novamente e veja se ele pode se mover como na Etapa 1.

Determine seu resultado e a próxima ação a ser tomada:

Etapa 2 - Excluir a possibilidade de problemas de firmware:

Às vezes, o problema de homing pode ser causado pela instalação incorreta do firmware.
Redefinir o sistema é uma maneira simples e rápida de corrigir o problema de homing.

• Primeiro, tente redefinir as configurações da placa principal.
  (Máquina > Configurações de Hardware > Redefinir Configurações da Placa Principal)



• Em seguida, tente redefinir para as configurações de fábrica. (Máquina > Redefinir para Fábrica)

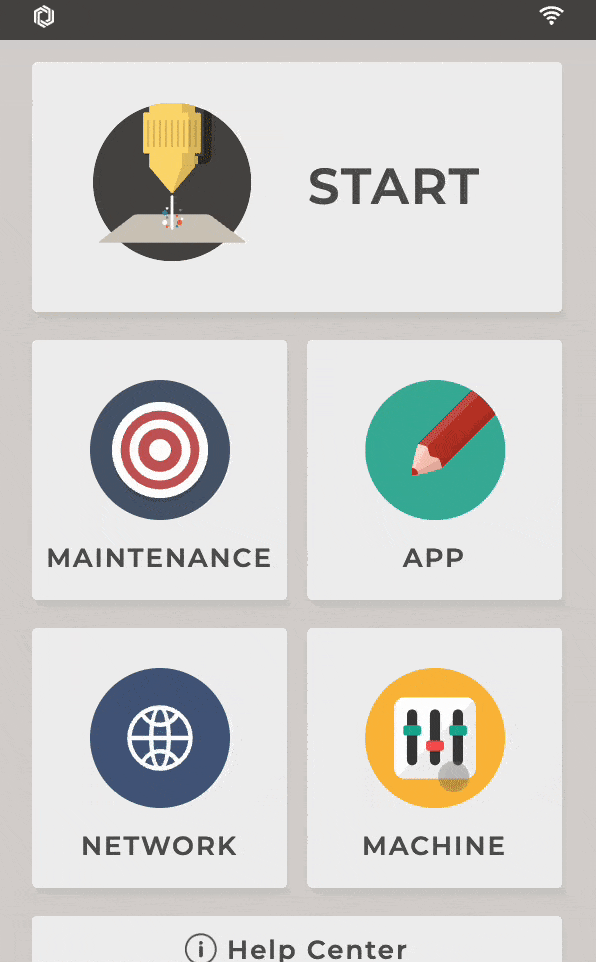

• Por fim, atualize para o firmware mais recente e tente fazer o homing novamente.
  (Máquina > Atualizar para o Firmware mais recente) ou você pode usar o Beam Studio para atualizar. (Link)


Determine seu resultado e a próxima ação a ser tomada:

Passo 3 - Verifique o comportamento da sua máquina ao fazer a referência:

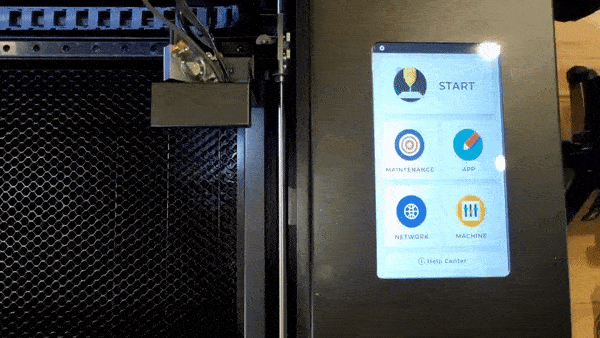

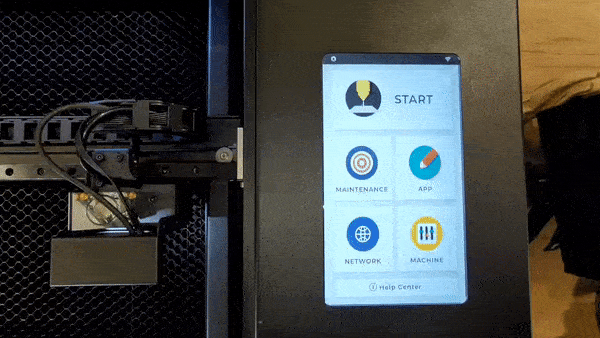

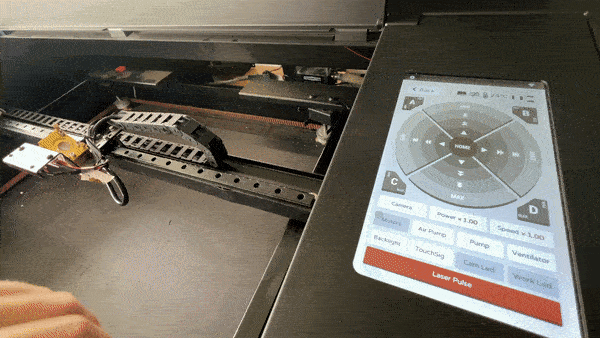

Por favor, ligue a máquina e pressione "Manutenção" para iniciar a referência e determinar qual comportamento é semelhante ao da sua máquina e tome as medidas adequadas.

Etapa 4 - Regravar cartão SD:

Às vezes, se o sistema operacional no cartão SD estiver corrompido, o problema de homing não será corrigido redefinindo e atualizando o firmware. Ele terá que ser totalmente reescrito regravando o cartão SD.

• Consulte as instruções no link abaixo para regravar seu cartão SD.
  [5-24 HEXA - Reflashing SD Card]

Determine seu resultado e a próxima ação a ser tomada:

Etapa 5 - Trocar DriverIC:

O DriverIC é um componente na placa principal/placa-mãe e é usado para acionar o motor para fazer a cabeça do laser se mover em diferentes direções. Nesta etapa, teremos que testar se o problema de homing é causado pelo DriverIC.

1. Desligue a máquina.
2. Remova a tampa lateral da máquina. Consulte o article onde é mencionado como remover a tampa.
3. Desconecte o DriverIC do eixo Z. Por favor, consulte o diagrama.
4. Desconecte o DriverIC do eixo Y ou X, dependendo de qual eixo falhou durante a referência.
   (Desconecte o Y se falhou ao ir para cima. Desconecte o X se falhou ao ir para a esquerda após atingir o topo.)
   Por favor, consulte o diagrama.
5. Troque ambos os DriverICs e certifique-se de que a direção é a mesma do diagramaa. (Conecte o Z no outro eixo e o outro no Z)
6. Ligue a máquina e tente fazer a referência novamente.
7. Tente usar a função de autofoco.

Demonstração:

(Este vídeo mostra a troca dos ICs do eixo Z e do eixo Y.)

Determine seu resultado e a próxima ação a ser tomada:

Etapa 6 - Verifique os Interruptores de Limite:

Um interruptor de limite é usado para parar o cabeçote do laser quando ele atinge o fim.
Problemas de referência podem ser causados por um interruptor de limite com defeito, o que resultará no cabeçote do laser não parando ou parando muito cedo.

• Veja o vídeo abaixo para verificar se os ícones do interruptor de limite estão reagindo corretamente quando pressionados. (Pressionado = ícone fecha / Não pressionado = ícone abre)


Determine seu resultado e a próxima ação a ser tomada:

Etapa 7 - Verifique o nivelamento do eixo X:

• Consulte o link abaixo para saber como testar e ajustar o nivelamento do eixo X.
  Certifique-se de que a polia/roda não esteja solta, conforme mostrado no final do vídeo.
  [5-29 Ajuste de nivelamento do eixo X]

Determine seu resultado e a próxima ação a ser tomada:

Etapa 8 - Adicionando espuma para acionar o interruptor de limite do eixo Y:

• O metal de acionamento do interruptor de limite, conforme circulado em vermelho, pode ficar solto com o tempo e afetará a sensibilidade do interruptor de limite a ser acionado. Isso geralmente acontece com um interruptor de limite do eixo Y.



• Aqui está uma correção rápida. Adicione um pedaço de espuma ao motor do eixo X, conforme mostrado na foto abaixo.


Determine seu resultado e a próxima ação a ser tomada:

Etapa 9 - Informe ao revendedor local ou ao Suporte FLUX:

• Siga as instruções no link abaixo para relatar corretamente um problema ao seu revendedor local ou ao suporte da FLUX. [Entre em contato com o Atendimento ao Cliente]
• Certifique-se de ter concluído o lista de verificação e salvou como um arquivo PDF para que você possa compartilhar as ações tomadas.

*As informações coletadas, como fotos ou vídeos que mostram o problema da sua máquina neste artigo, serão necessárias para serem compartilhadas com o revendedor ou com o Suporte FLUX.
