Descrição:
A causa do problema do eixo Z pode ser complexa. Diferentes sintomas estão relacionados a ele, como falha na função de foco automático, a plataforma não se move, a plataforma não pode ser posicionada ou alcançar o topo, etc. Consulte as etapas a seguir para solucionar o problema do eixo Z.
Possíveis causas
|
Etapa A1
Redefina a máquina para as configurações de fábrica e verifique se o problema pode ser resolvido.
Consulte o link, 5-30 Redefinir para as configurações de fábrica.
Determine o resultado do teste e a próxima ação a ser tomada.
|
|
Etapa A2
Remova o favo de mel e o suporte.

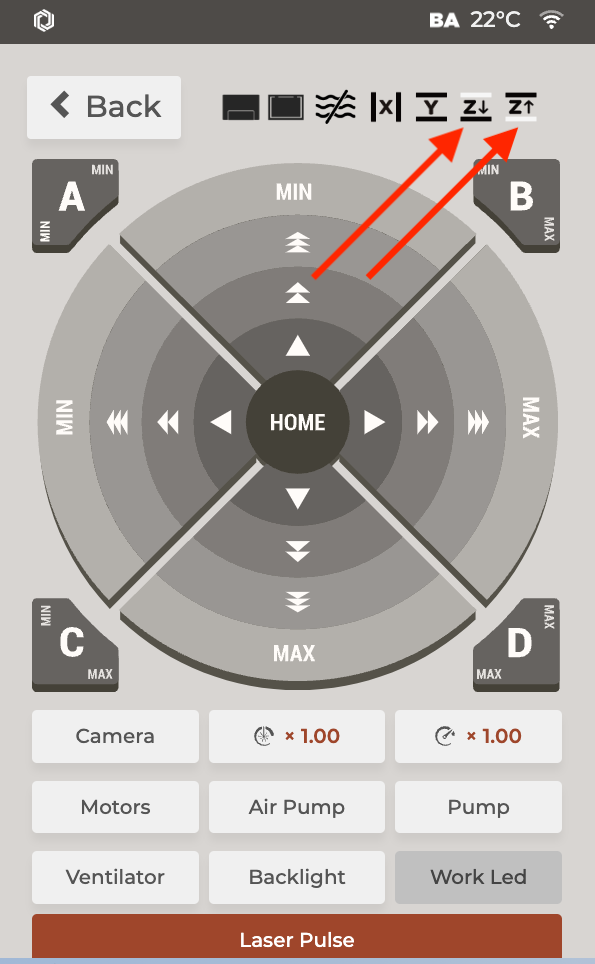

Vá para "Manutenção" no painel e pressione os dois interruptores de limite do eixo Z para ver a mudança do ícone.
Os ícones de limite superior e inferior do eixo Z se comportam normalmente no painel?
Determine o resultado do teste e a próxima ação a ser tomada.
|
|
Passo A3
Desconecte o cabo do interruptor de limite do eixo Z e verifique os ícones diretamente.
(Normalmente, se o cabo estiver desconectado, os ícones devem permanecer fechados.)
Determine o resultado do teste e a próxima ação a ser tomada.
|
|
Passo A3.1
Desconecte o cabo flat dos interruptores de limite do eixo Z na placa principal e verifique o ícone no painel. Os ícones estão ambos fechados?
- Desligue a máquina.

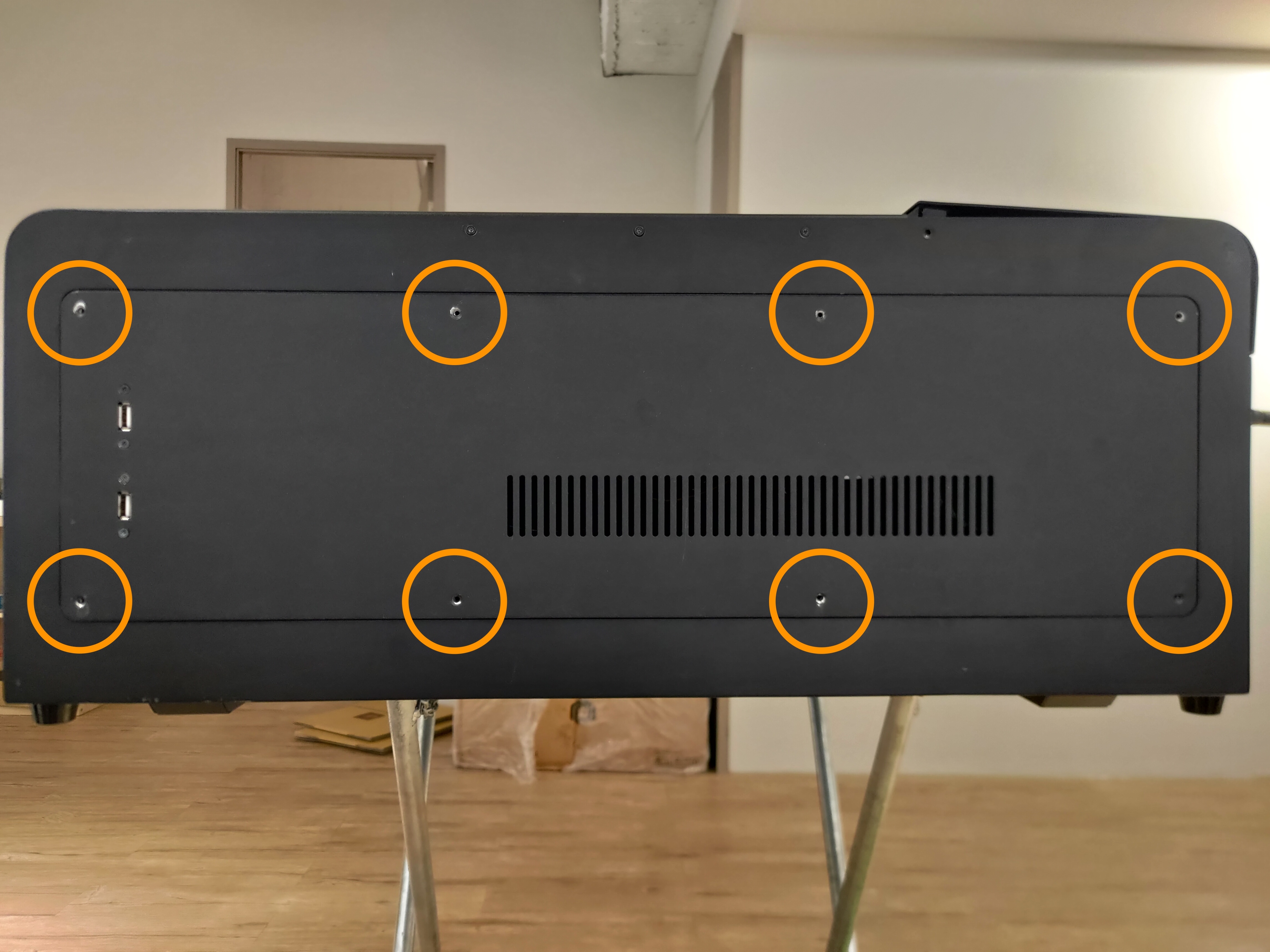

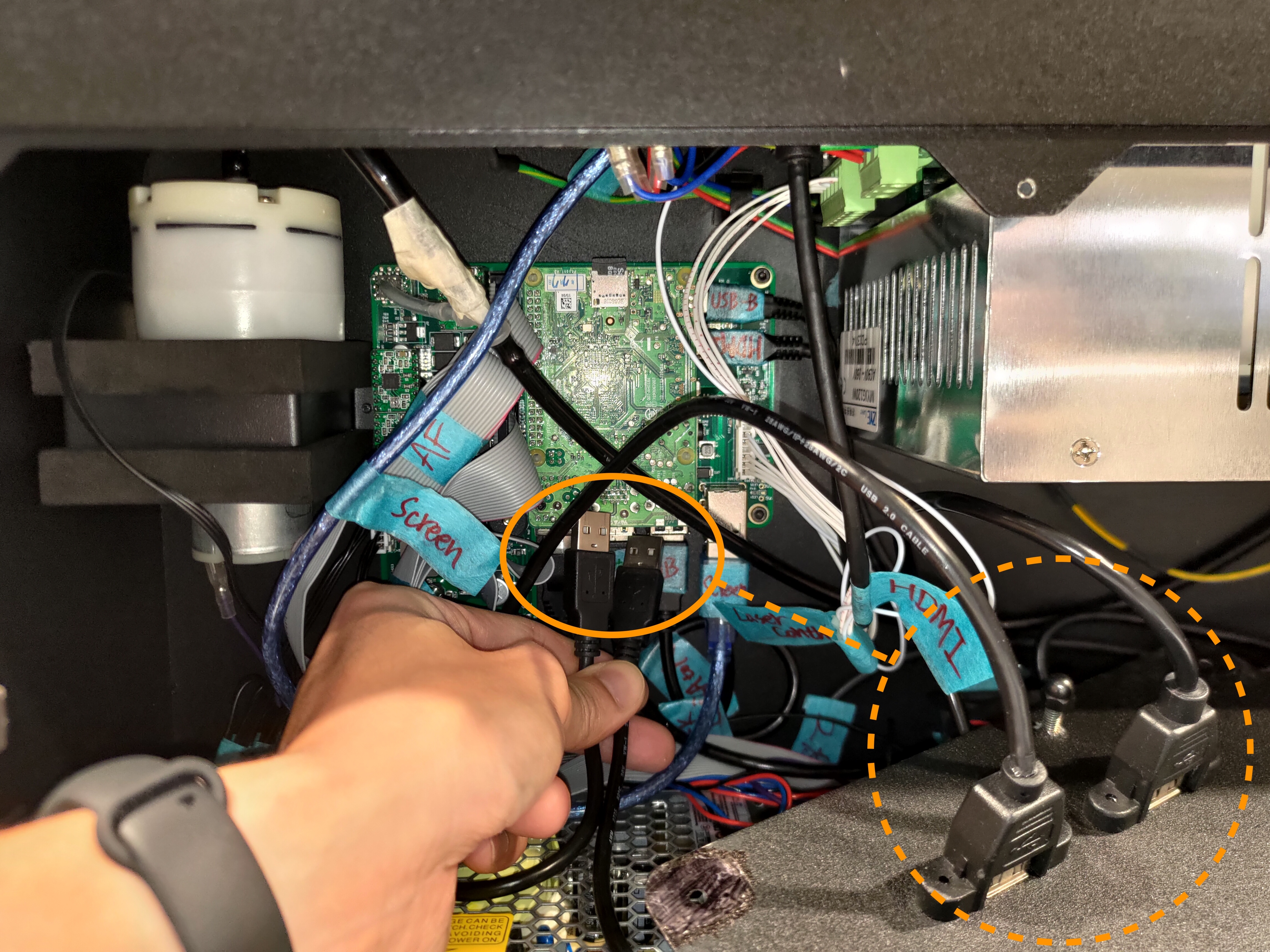

Remova a tampa lateral desparafusando estes parafusos T8 e desconecte as duas extensões USB.
(Consulte o diagrama se a sua placa de circuito impresso não for igual à da foto.)

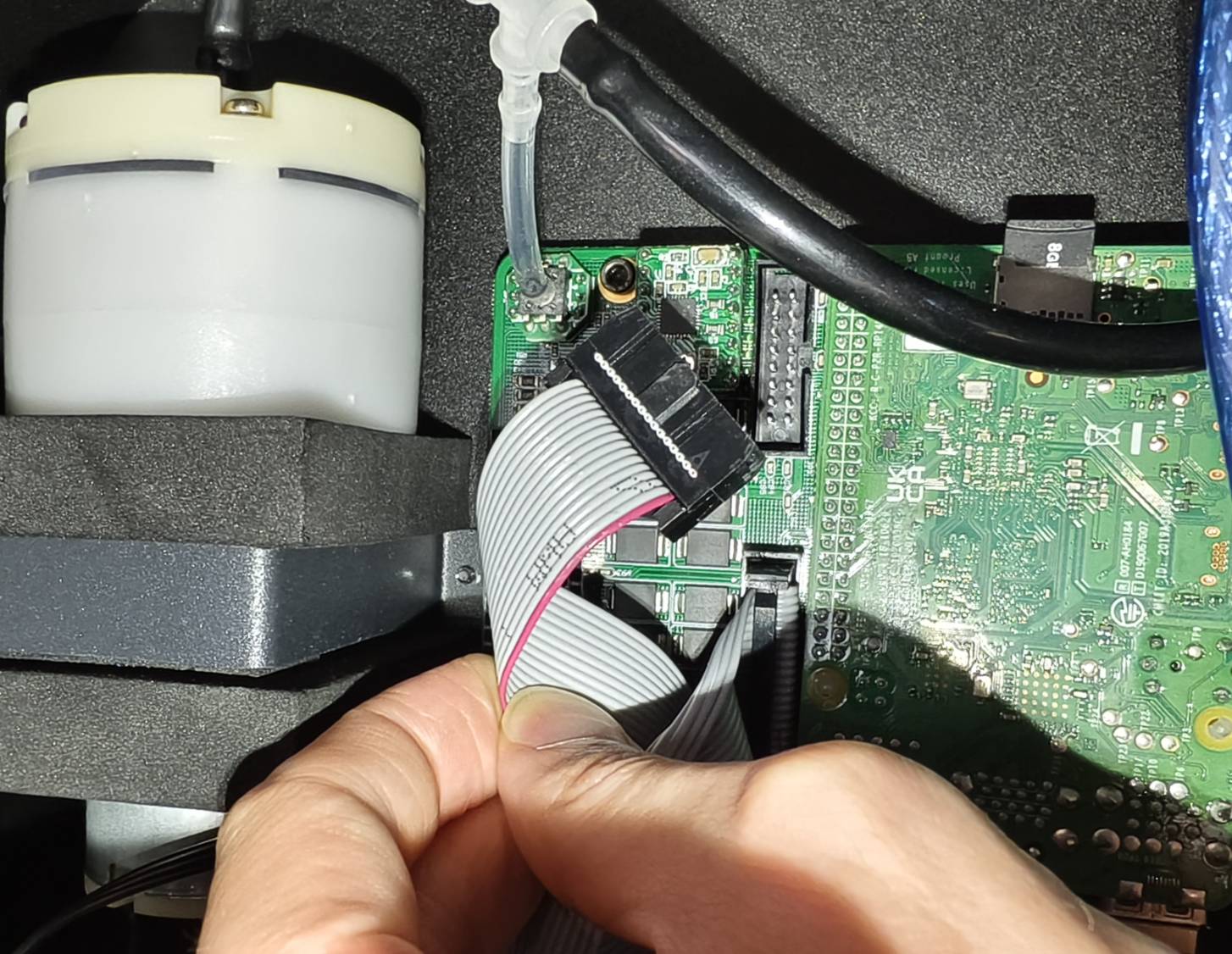

- Desconecte o cabo flat dos interruptores de limite do eixo Z.
(Consulte o diagrama se a sua placa de circuito impresso não for igual à da foto.)
- Ligue a máquina e verifique os ícones. Os ícones estão ambos fechados?
Determine o resultado do teste e a próxima ação a ser tomada.
|
|
Passo A4
Reconecte o cabo do interruptor de limite do eixo Z.
Vá para "Manutenção" no painel e pressione os dois interruptores de limite do eixo Z para ver a mudança do ícone.
Os ícones de limite superior e inferior do eixo Z se comportam normalmente no painel?
Determine o resultado do teste e a próxima ação a ser tomada.
|
|
Etapa A5
Use um multímetro para verificar se os interruptores de limite superior e inferior do eixo Z estão funcionando corretamente.
(Pule esta etapa e entre em contato com o suporte ao cliente diretamente se um multímetro não estiver disponível)
5-30 HEXA - Teste do Interruptor de Limite dos Eixos X, Y, Z com Multímetro
Determine o resultado do teste e a próxima ação a ser tomada.
|
|
Passo B1
Verifique se os interruptores de limite superior e inferior do eixo Z podem ser acionados pela plataforma.
Abaixe e levante a mesa até o topo para ver se os interruptores de limite do eixo Z podem ser acionados.

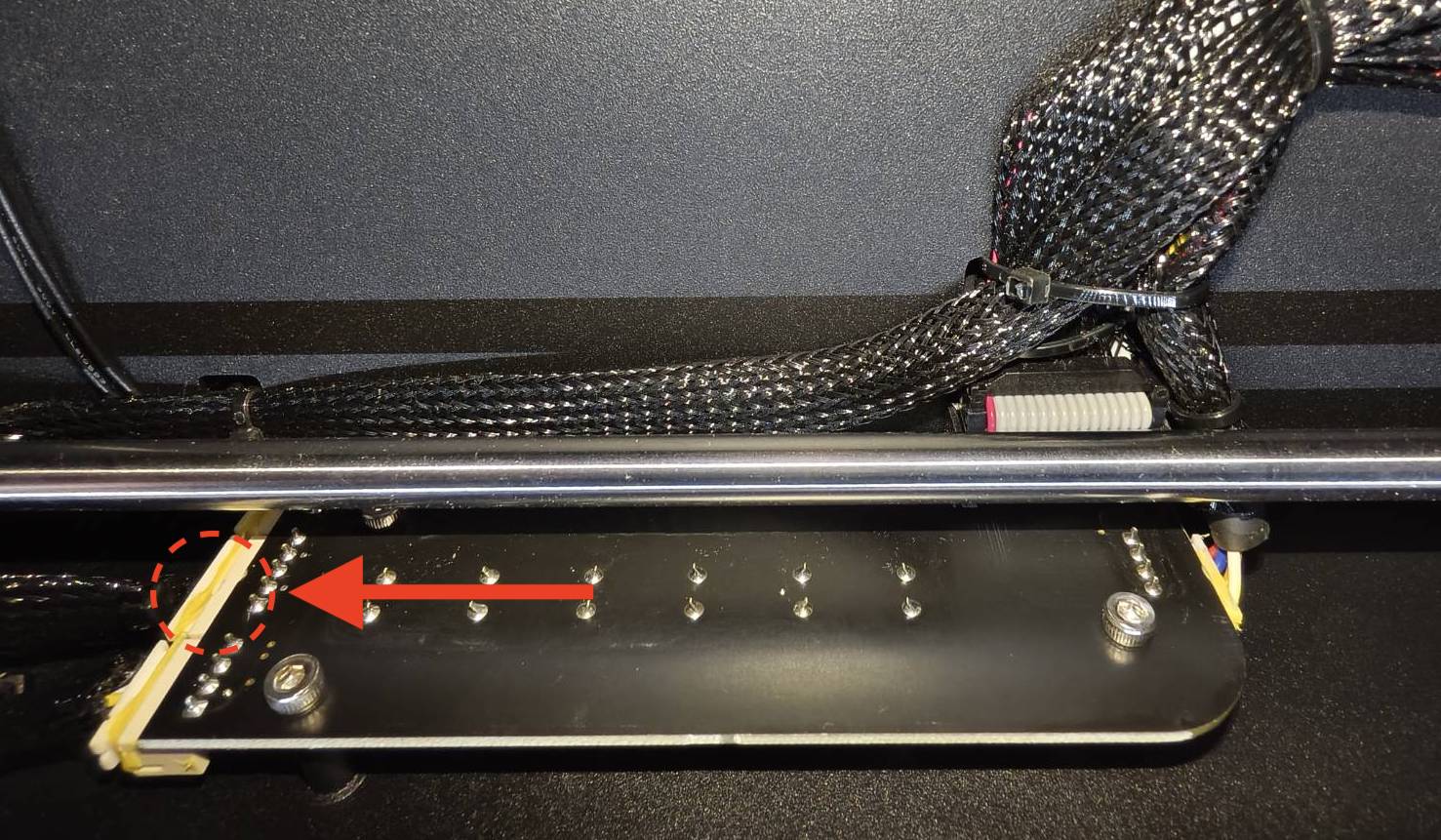

| Bom Exemplo - Acionado |

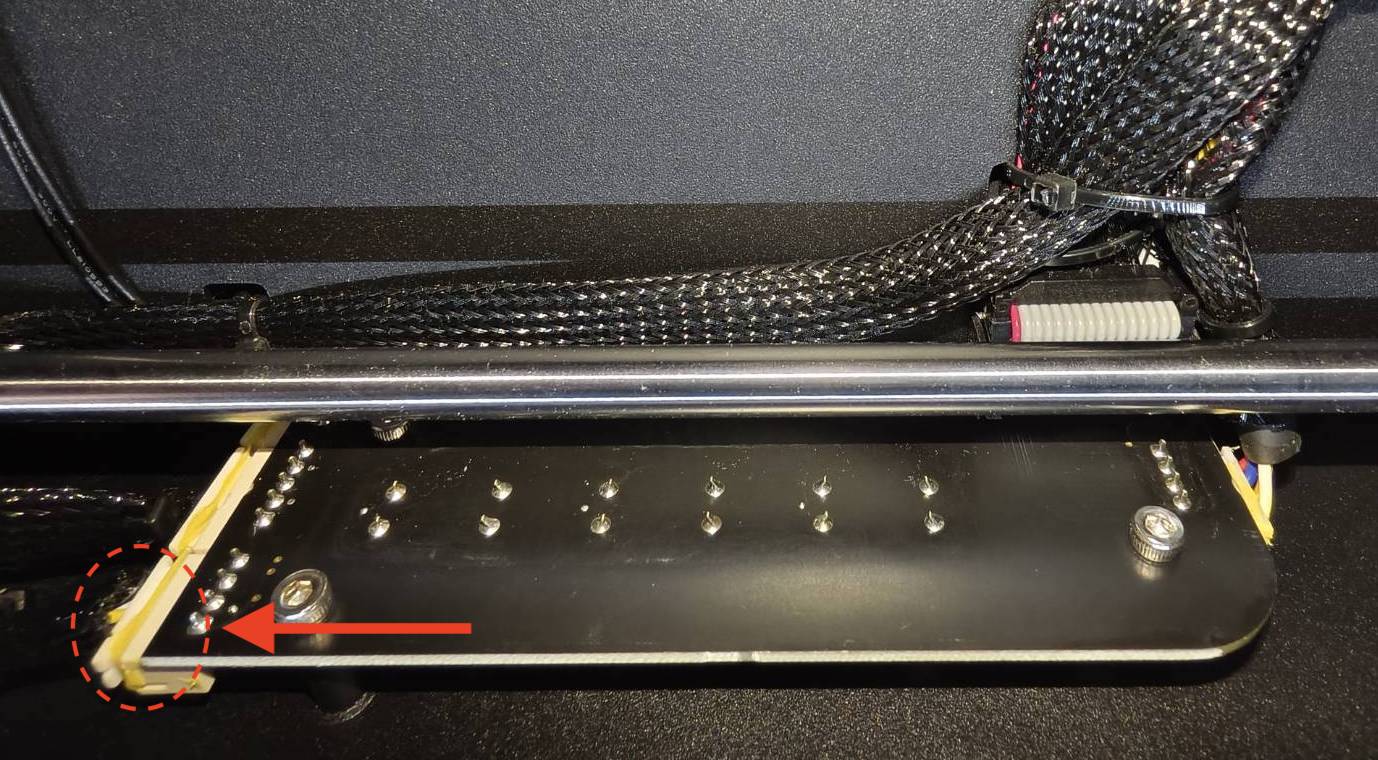

| Mau Exemplo - Não Acionado |
Determine o resultado do teste e a próxima ação a ser tomada.
|
|
|
|
Etapa B2
Tente lubrificar os 4 fusos e veja se a plataforma pode ser movida.
Por favor, consulte o artigo. 4-3 Lubrificação
Determine o resultado do teste e a próxima ação a ser tomada.
|
|
Etapa B2.1

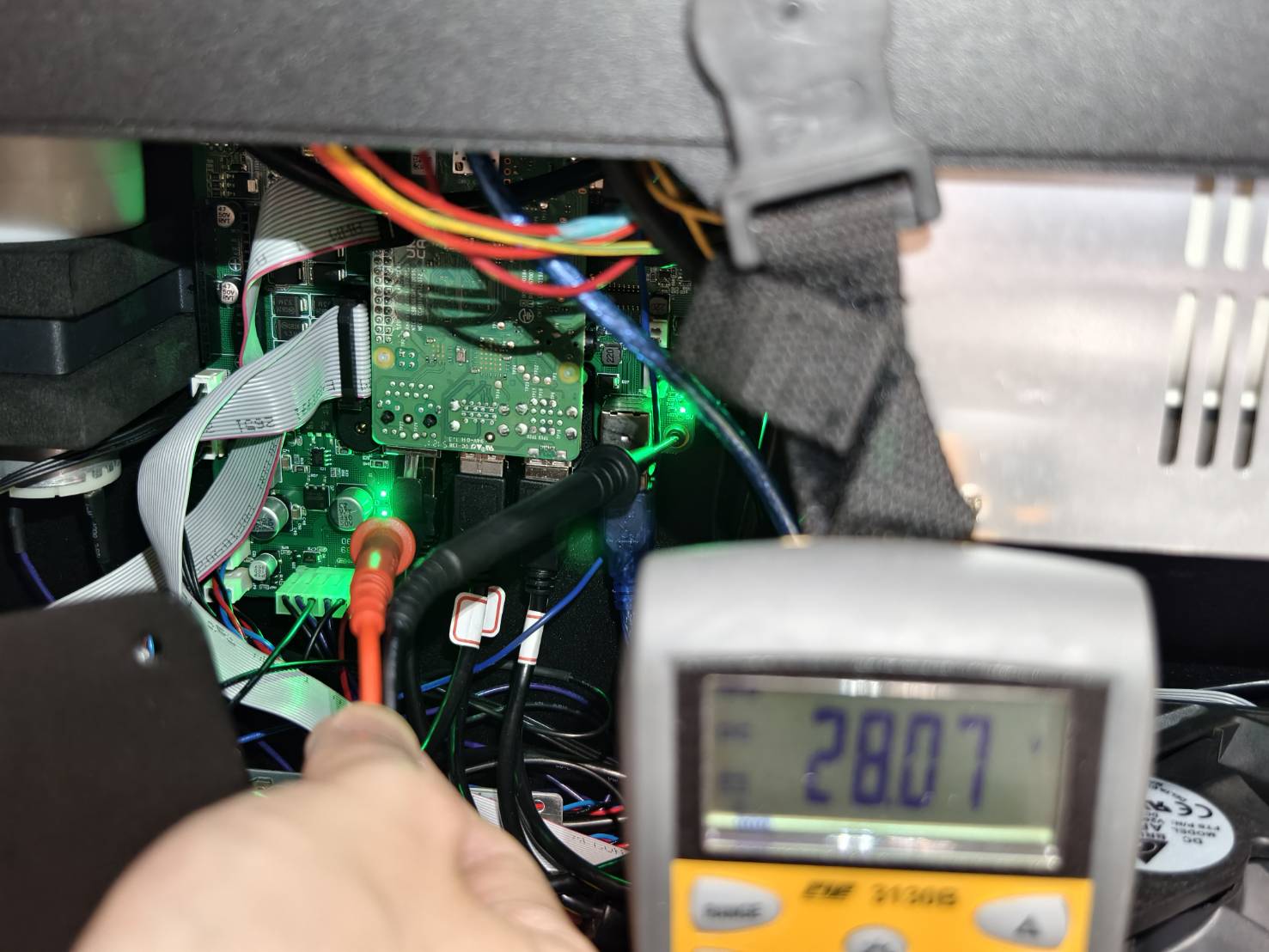

Use um multímetro para medir a tensão na placa principal. A tensão deve ser em torno de 28V.
(Se um multímetro não estiver disponível, pule esta etapa e vá para Etapa B3.)
- Desligue a máquina.
Remova a tampa lateral desparafusando estes parafusos T8 e desconecte as duas extensões USB.
(Consulte o diagrama se a sua placa de circuito impresso não for igual à da foto.)

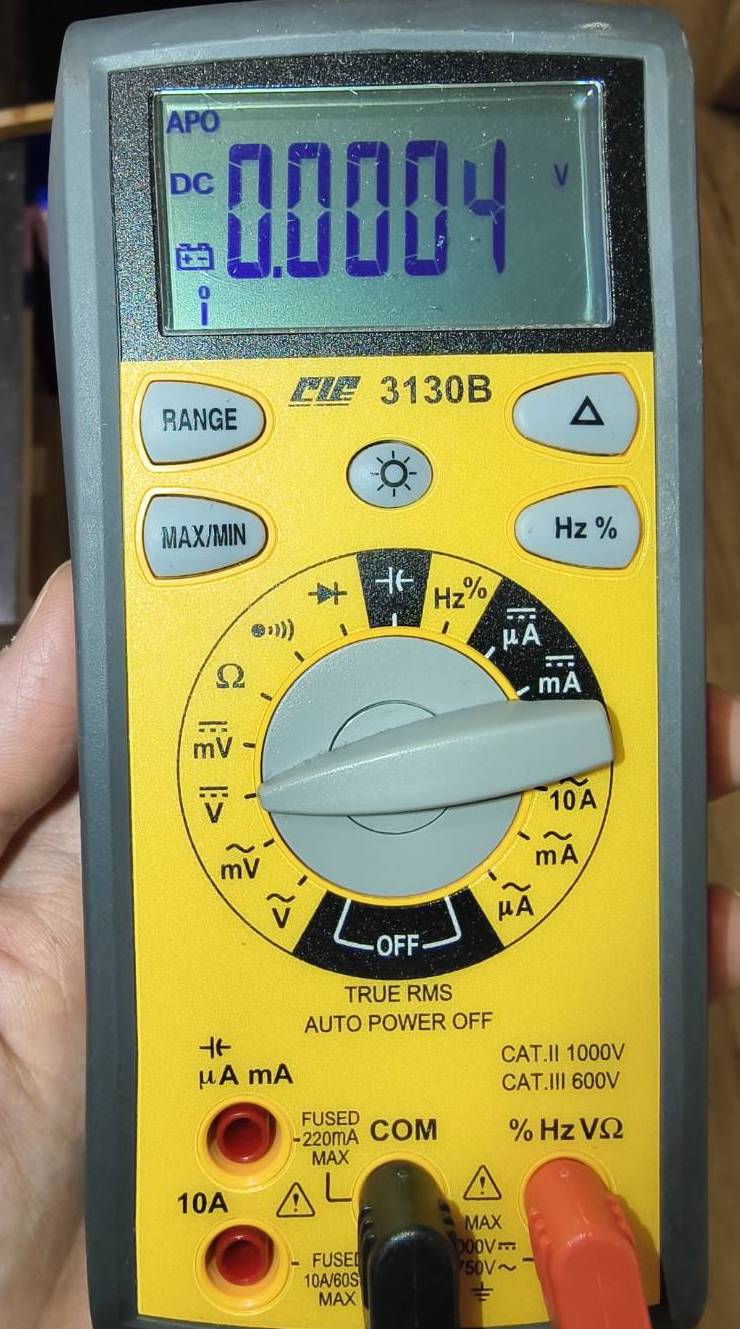

- Coloque o multímetro no modo de medição DC.

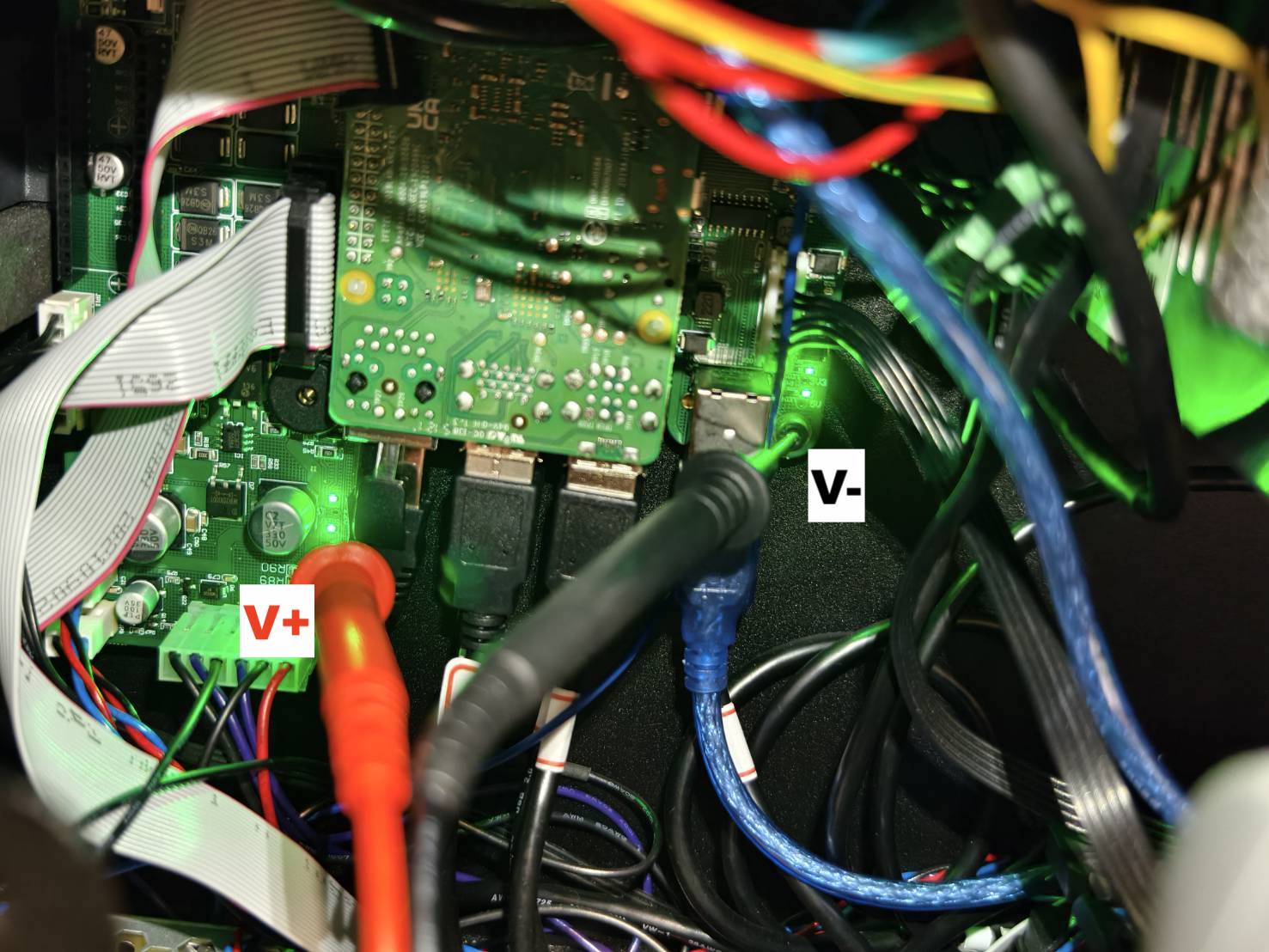

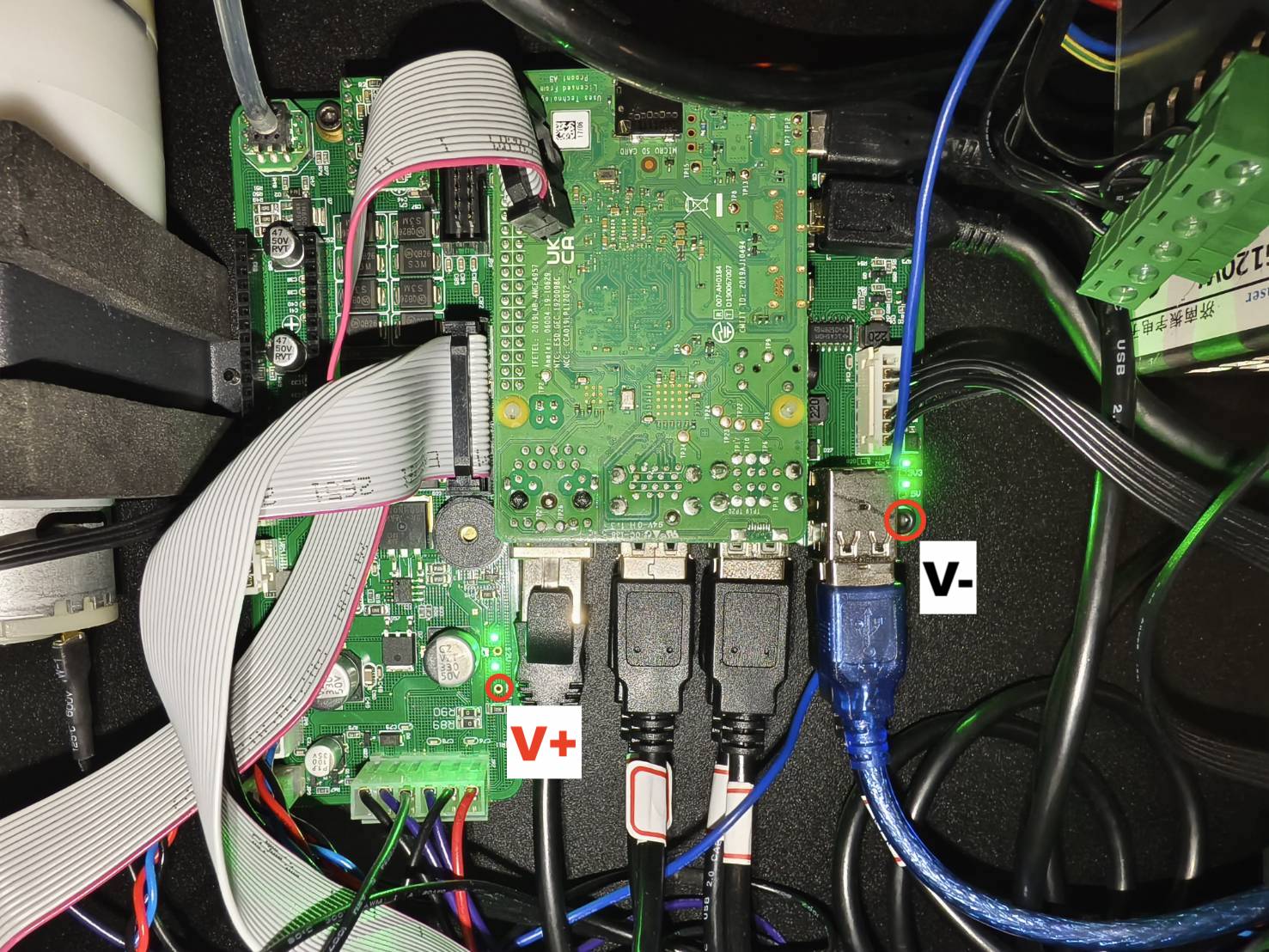

- Encontre os pontos de medição.

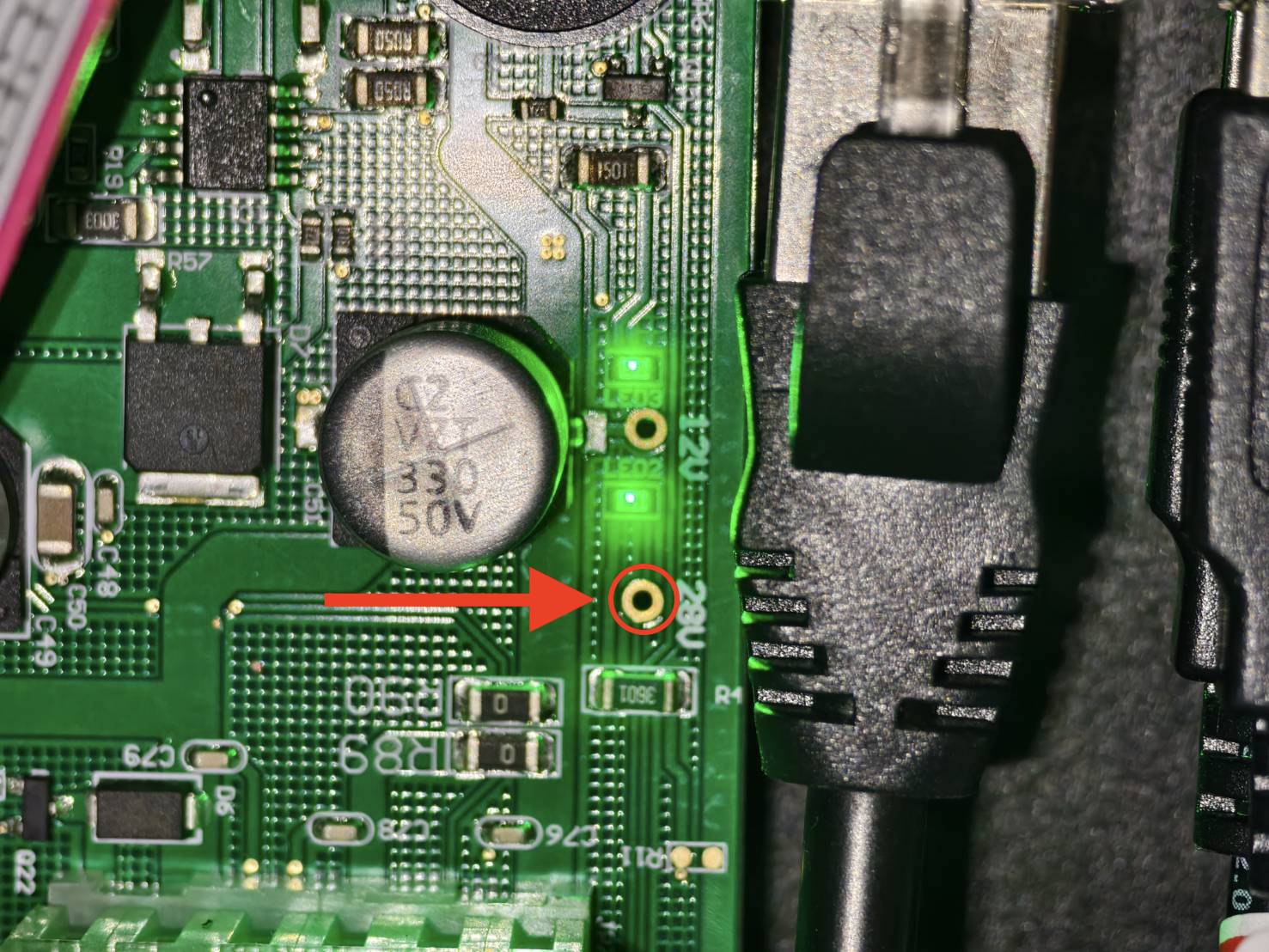

A ponta V+ entrará em contato com o pequeno orifício de bronze próximo ao verde inferior esquerdo
A ponta V- entrará em contato com o parafuso sextavado preto no canto inferior direito.
Determine o resultado do teste e a próxima ação a ser tomada.
|
|
Etapa B3
Desconecte e reconecte os seguintes cabos. Depois disso, tente abaixar e levantar a plataforma.

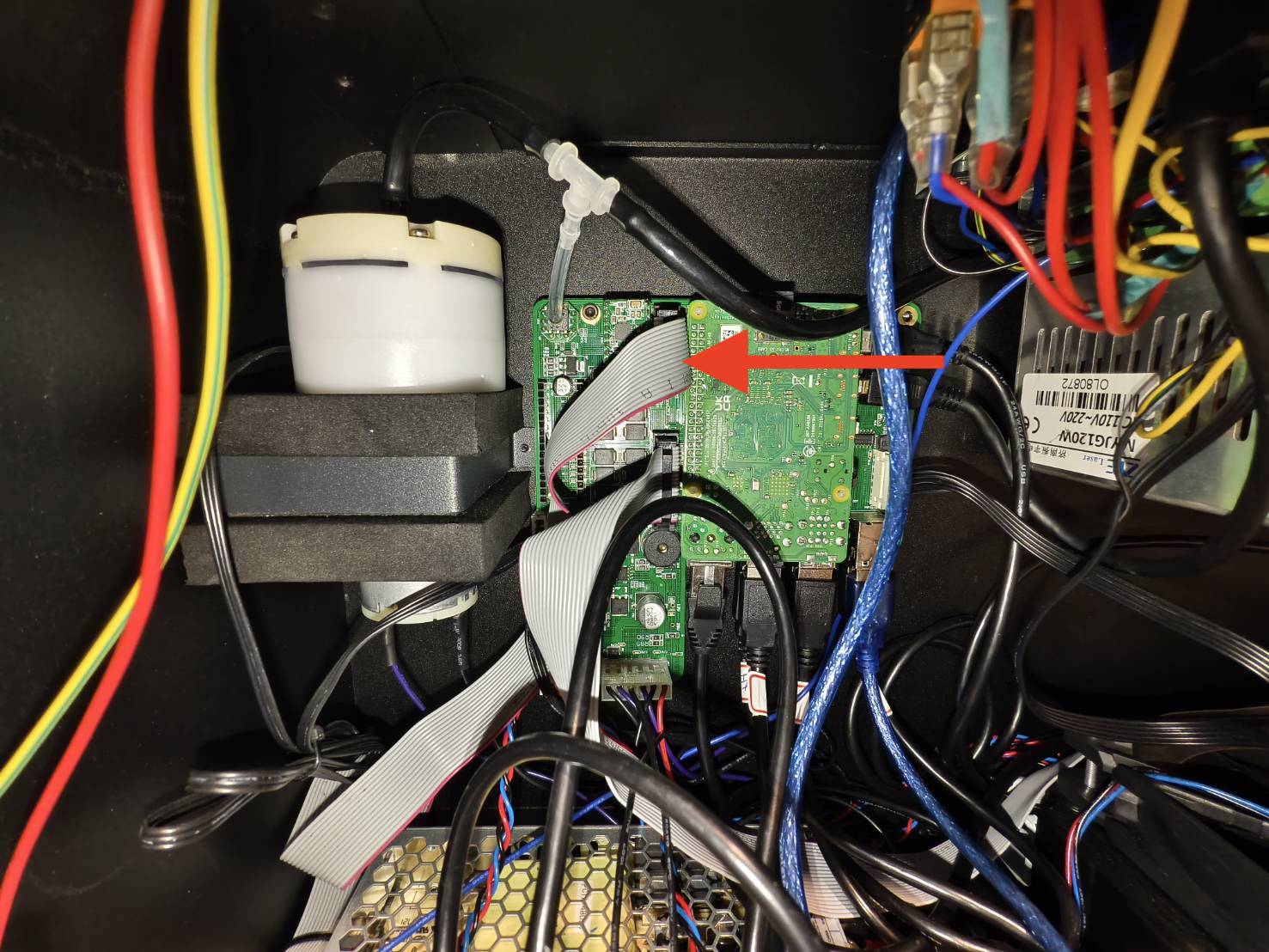

- O cabo flat na placa principal.
(Consulte o diagrama se a sua placa de circuito impresso não for igual à da foto.)

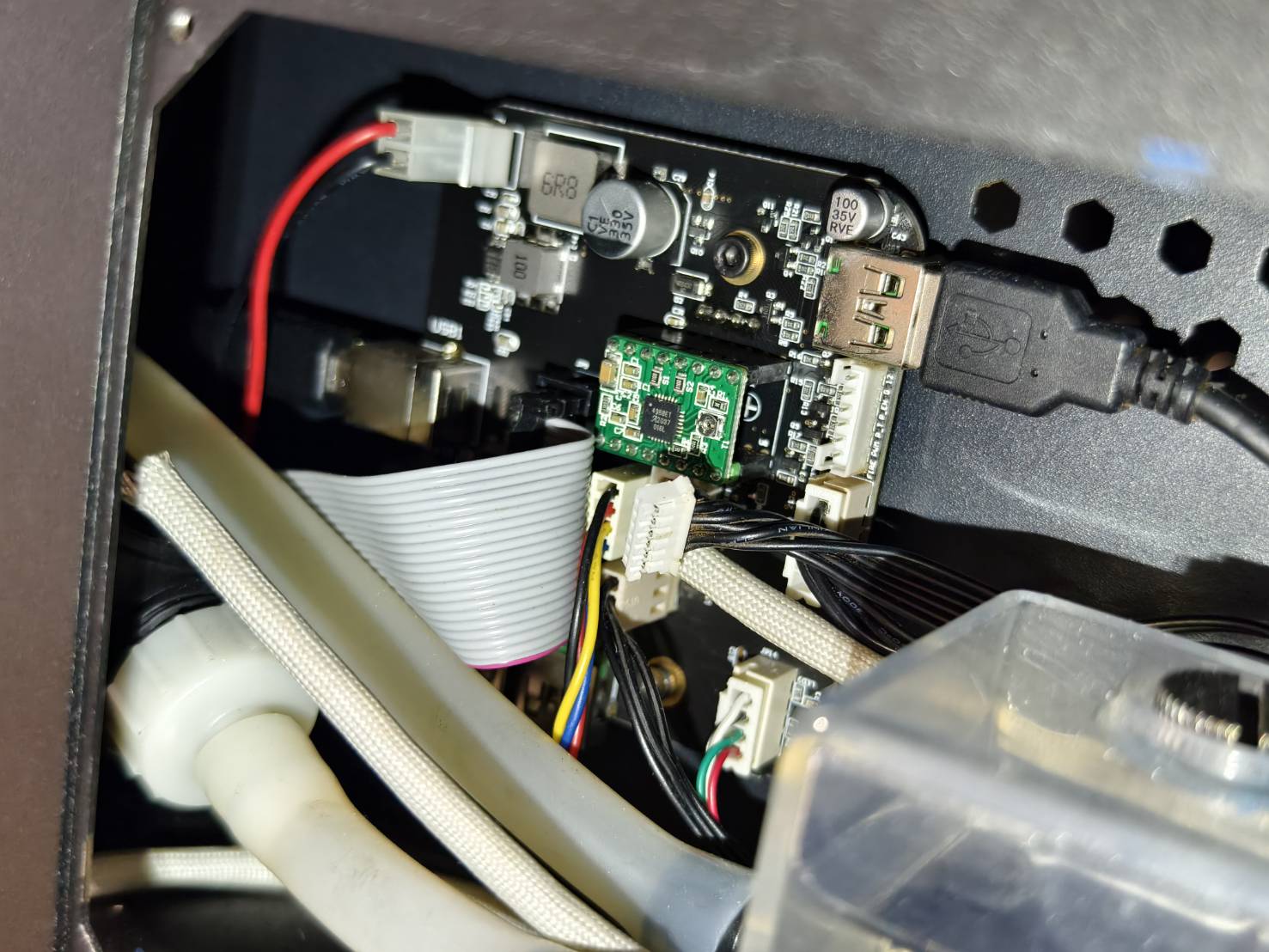

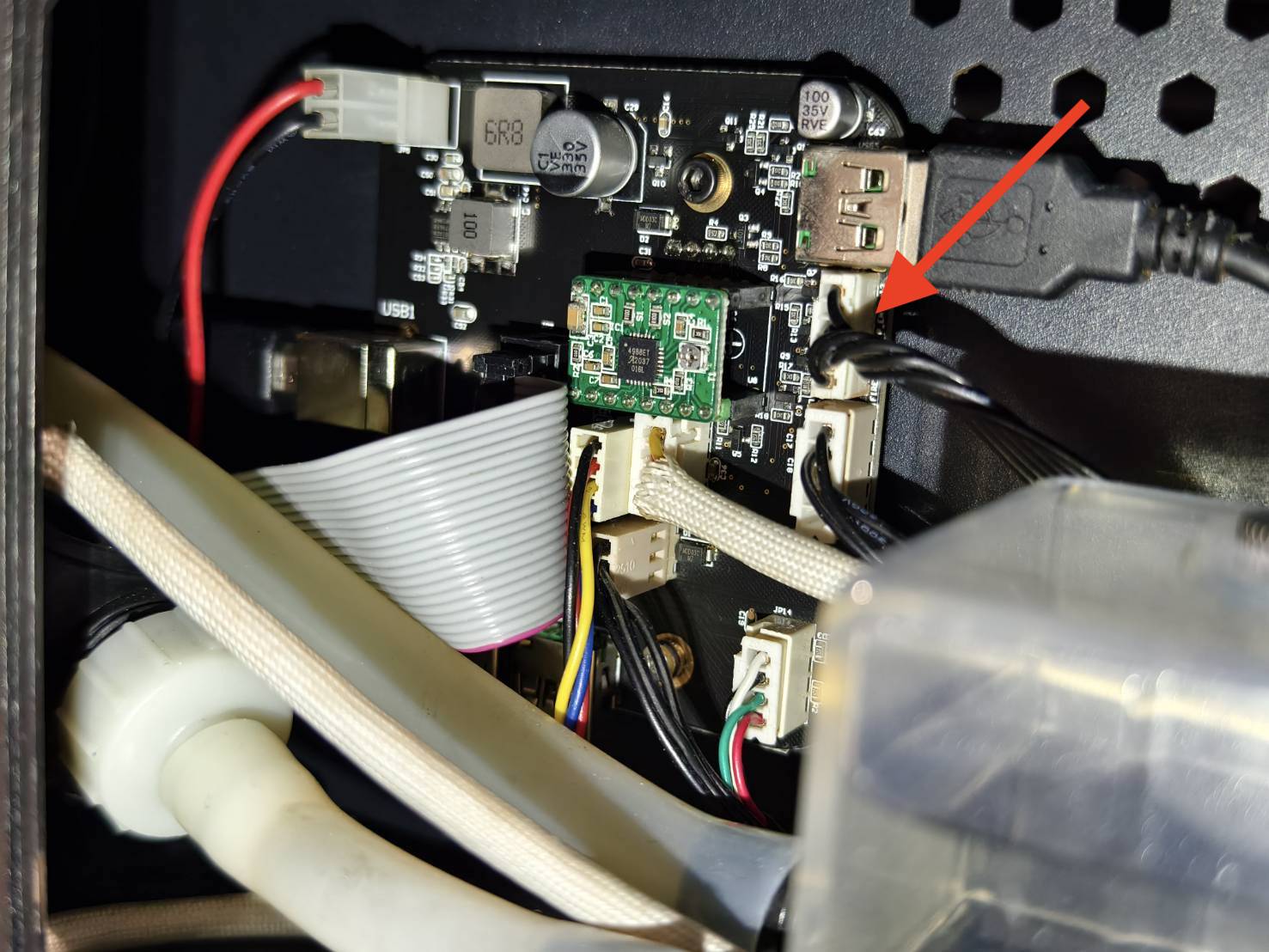

- O cabo do motor do eixo Z na placa do botão AF.
Determine o resultado do teste e a próxima ação a ser tomada.
|
|
|
Etapa C1
Verifique se a sonda está presa desligando e ligando a máquina.
Reinicie a máquina e a sonda de foco automático deve sair automaticamente duas vezes.
Determine o resultado do teste e a próxima ação a ser tomada.
|
|
|
Etapa C1.1

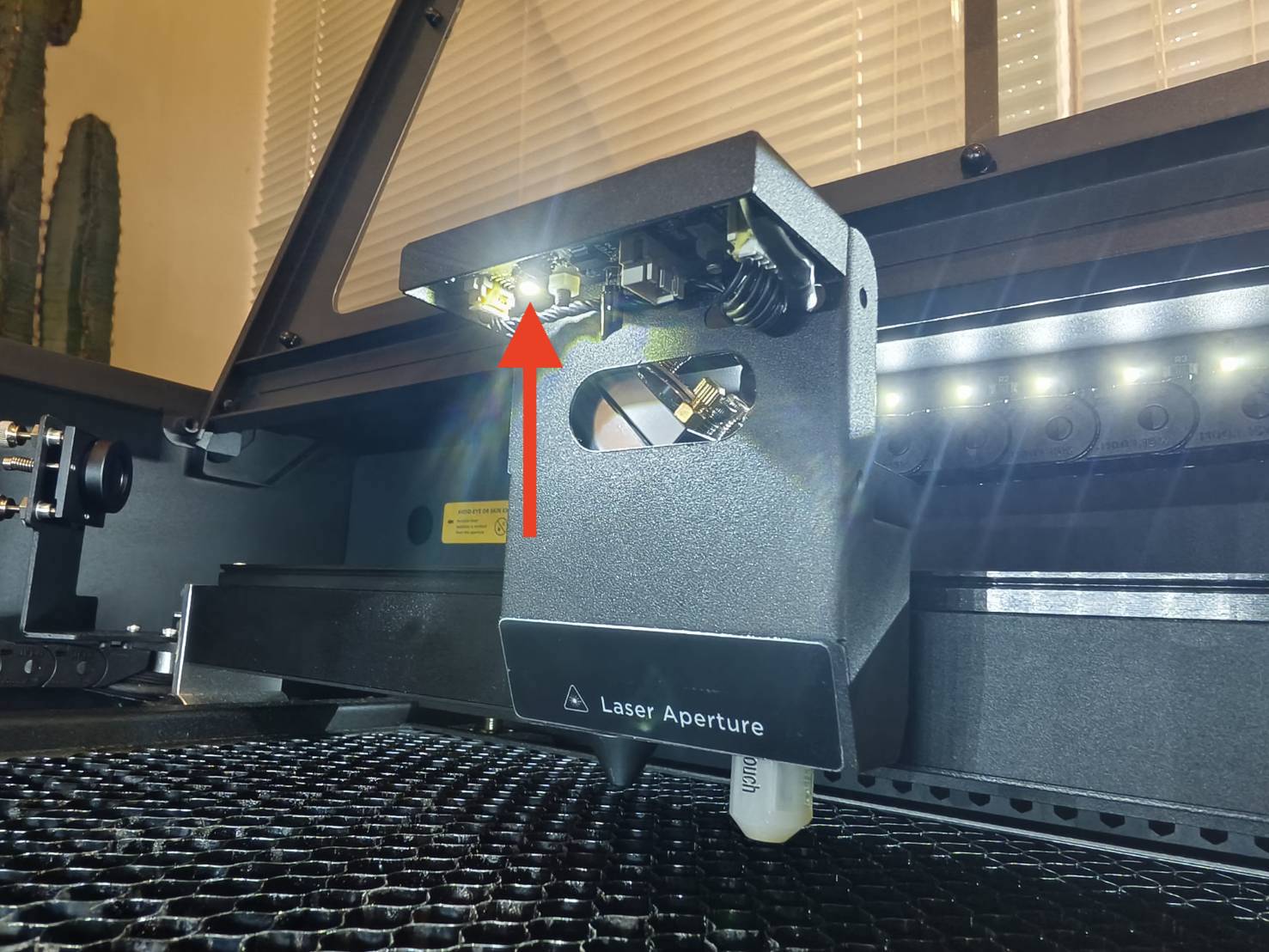

Verifique se a luz de LED da câmera está acesa quando a máquina está ligada.
Determine o resultado do teste e a próxima ação a ser tomada.
|
|
Etapa C1.2
Reconecte os seguintes cabos. Depois disso, verifique se a sonda sai ao ligar a máquina.

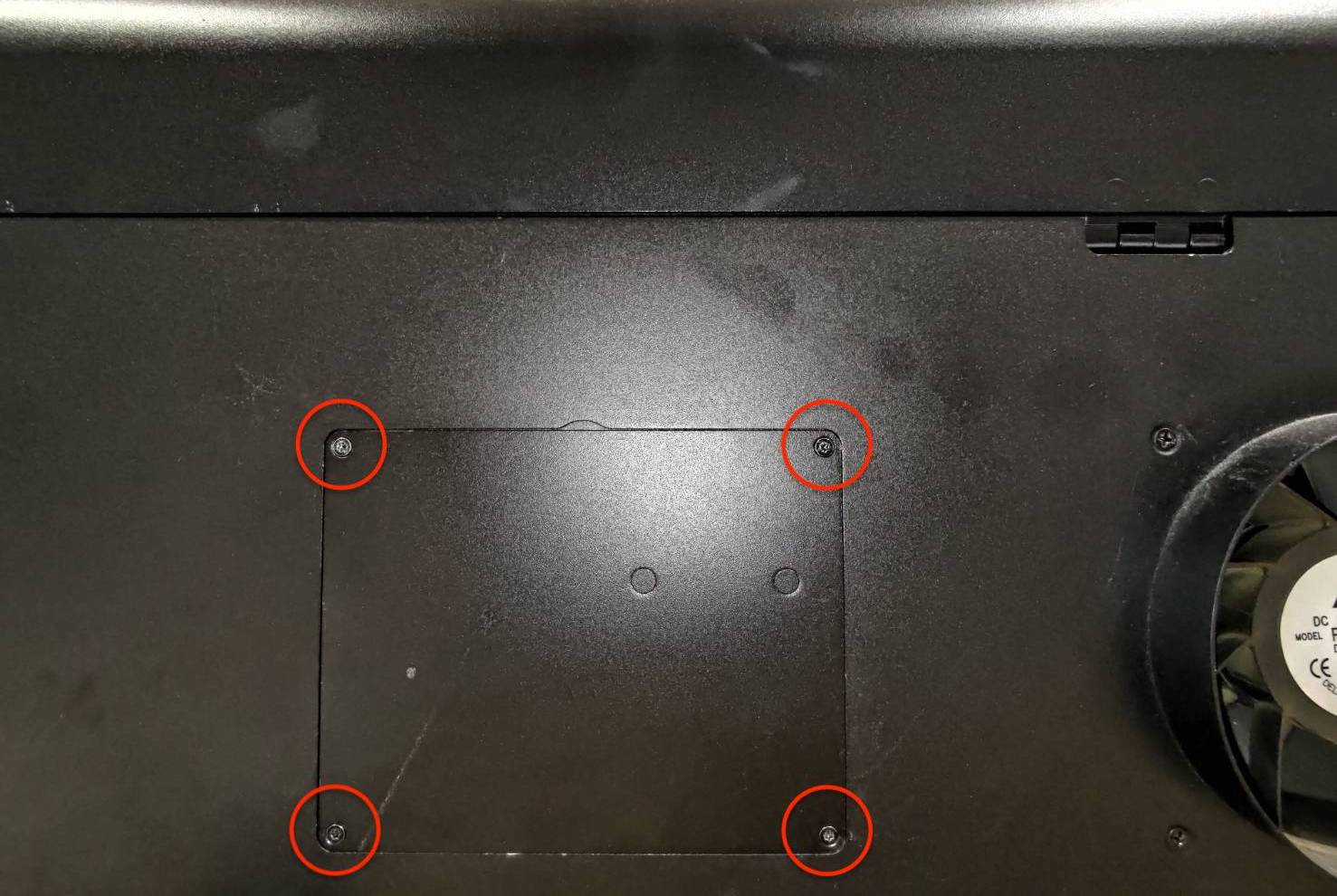

- O cabo de 6 pinos na placa do plotter. (A tampa traseira deve ser removida com uma chave de fenda T8.) (Consulte o diagrama se a sua placa de circuito impresso não for igual à da foto.)

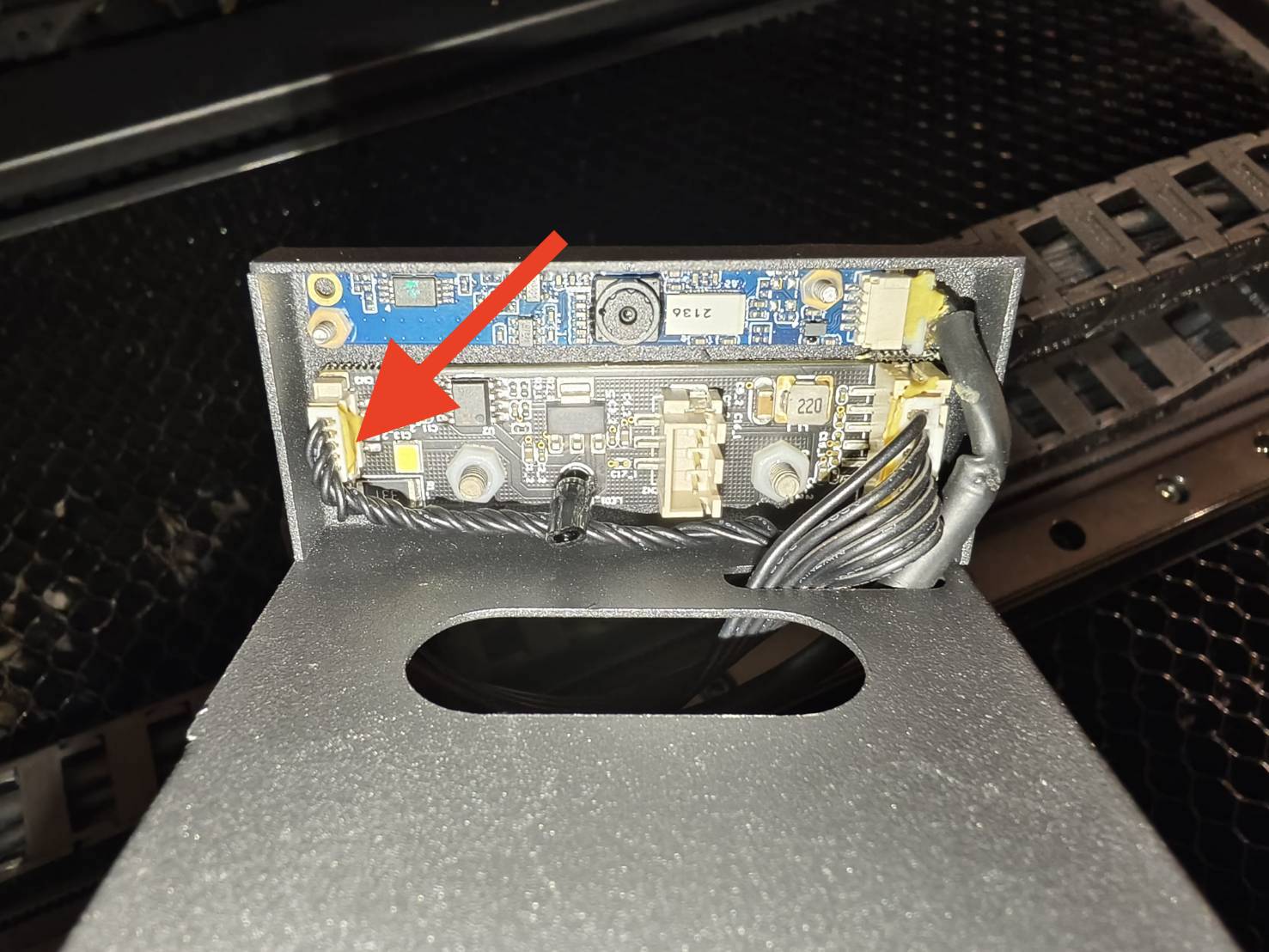

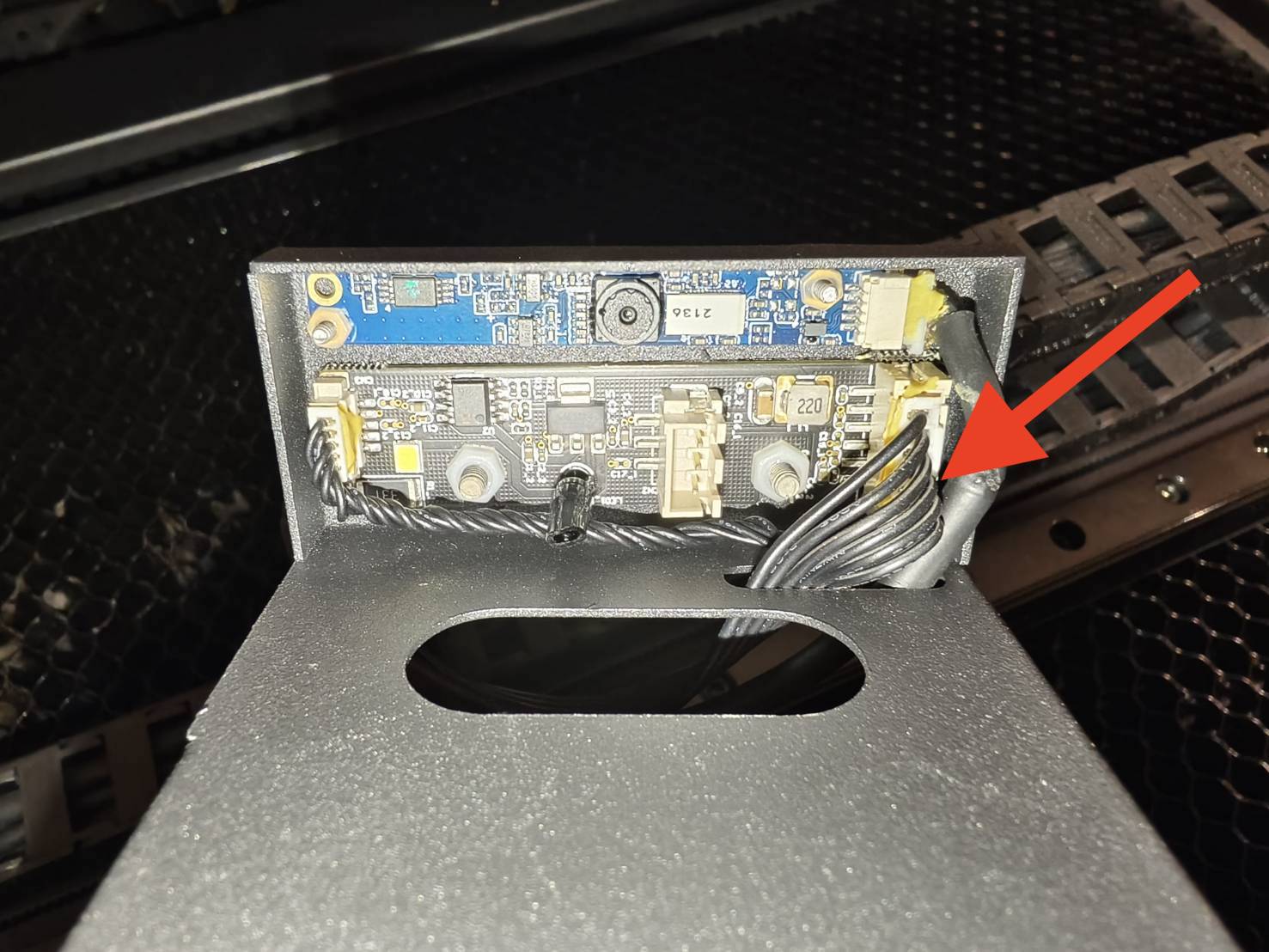

- O cabo de 6 pinos na placa de LED da câmera na cabeça do laser.

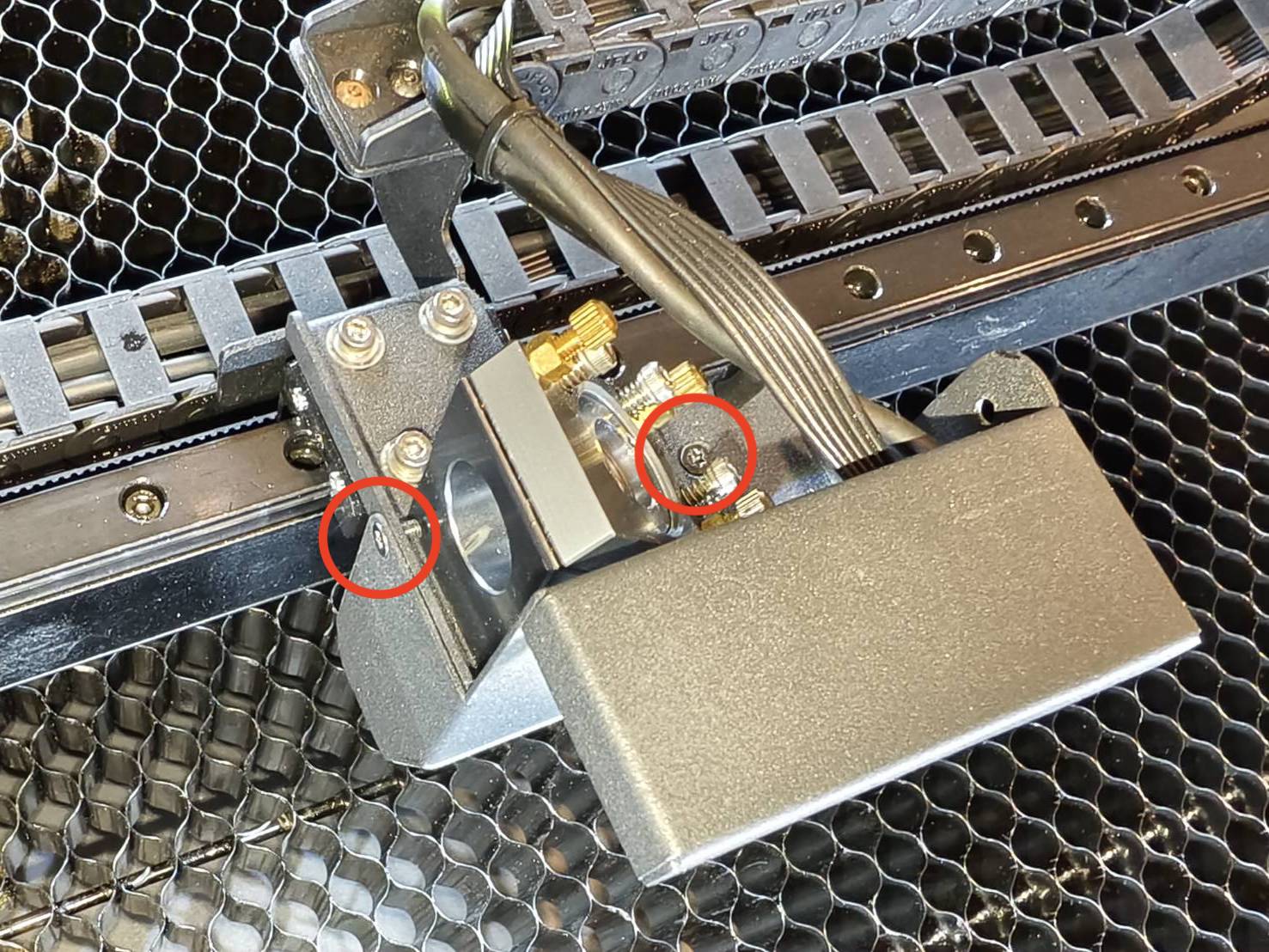

(A proteção da cabeça do laser deve ser removida com uma chave de fenda T8.)
Determine o resultado do teste e a próxima ação a ser tomada.
|
|
Etapa C1.3

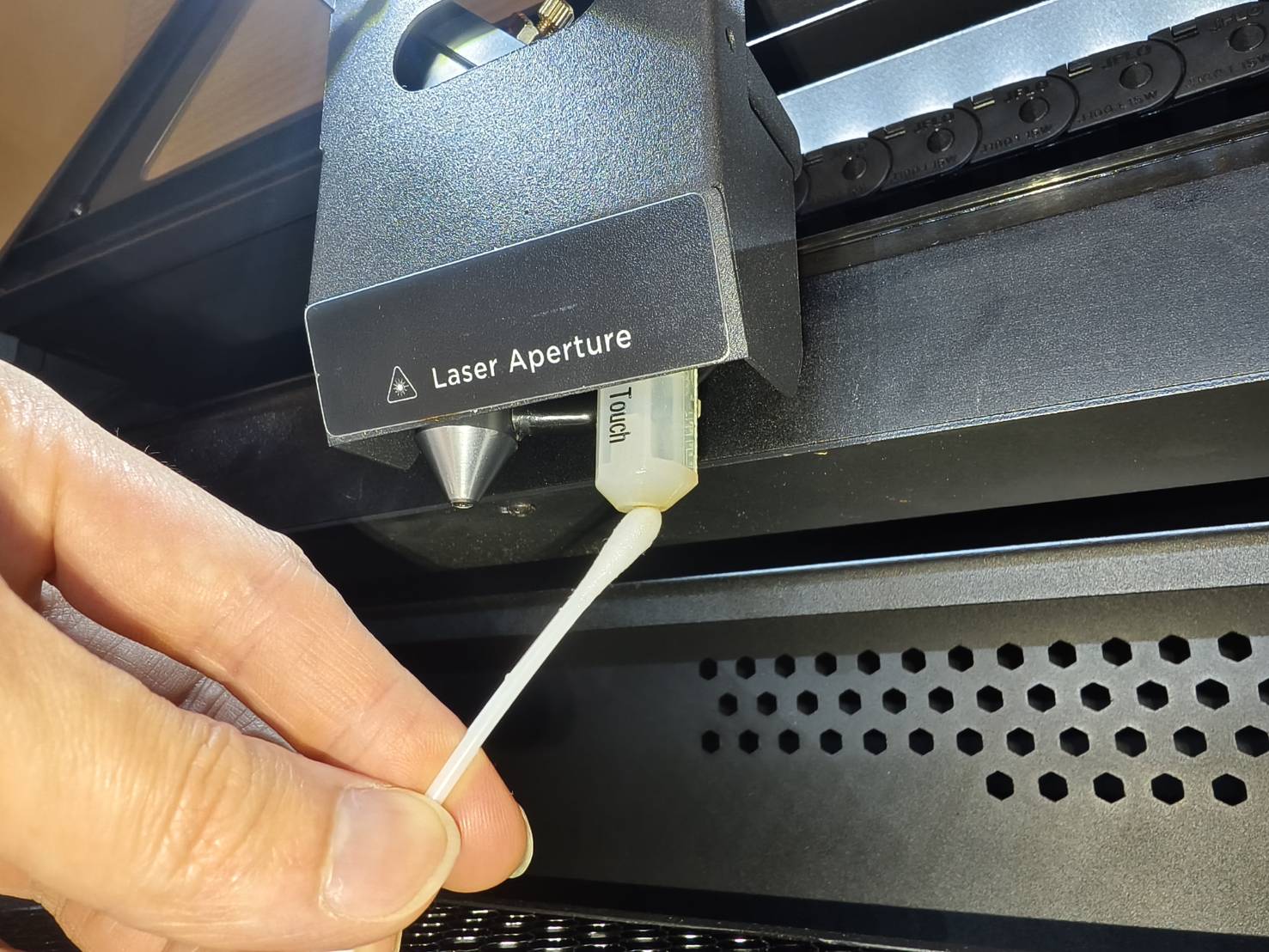

Use um cotonete com álcool para limpar a ponta do módulo de foco automático.
Após a limpeza, tente desligar e ligar a máquina para ver se a sonda sai.
Determine o resultado do teste e a próxima ação a ser tomada.
|
|
Passo C1.4
Reconecte os seguintes cabos. Depois disso, verifique se a sonda sai ao ligar a máquina.
- O cabo de 6 pinos na placa do plotter. (A tampa traseira deve ser removida com uma chave de fenda T8.) (Consulte o diagrama se a sua placa de circuito impresso não for igual à da foto.)
- O cabo de 6 pinos na placa de LED da câmera na cabeça do laser.
(A proteção da cabeça do laser deve ser removida com uma chave de fenda T8.)

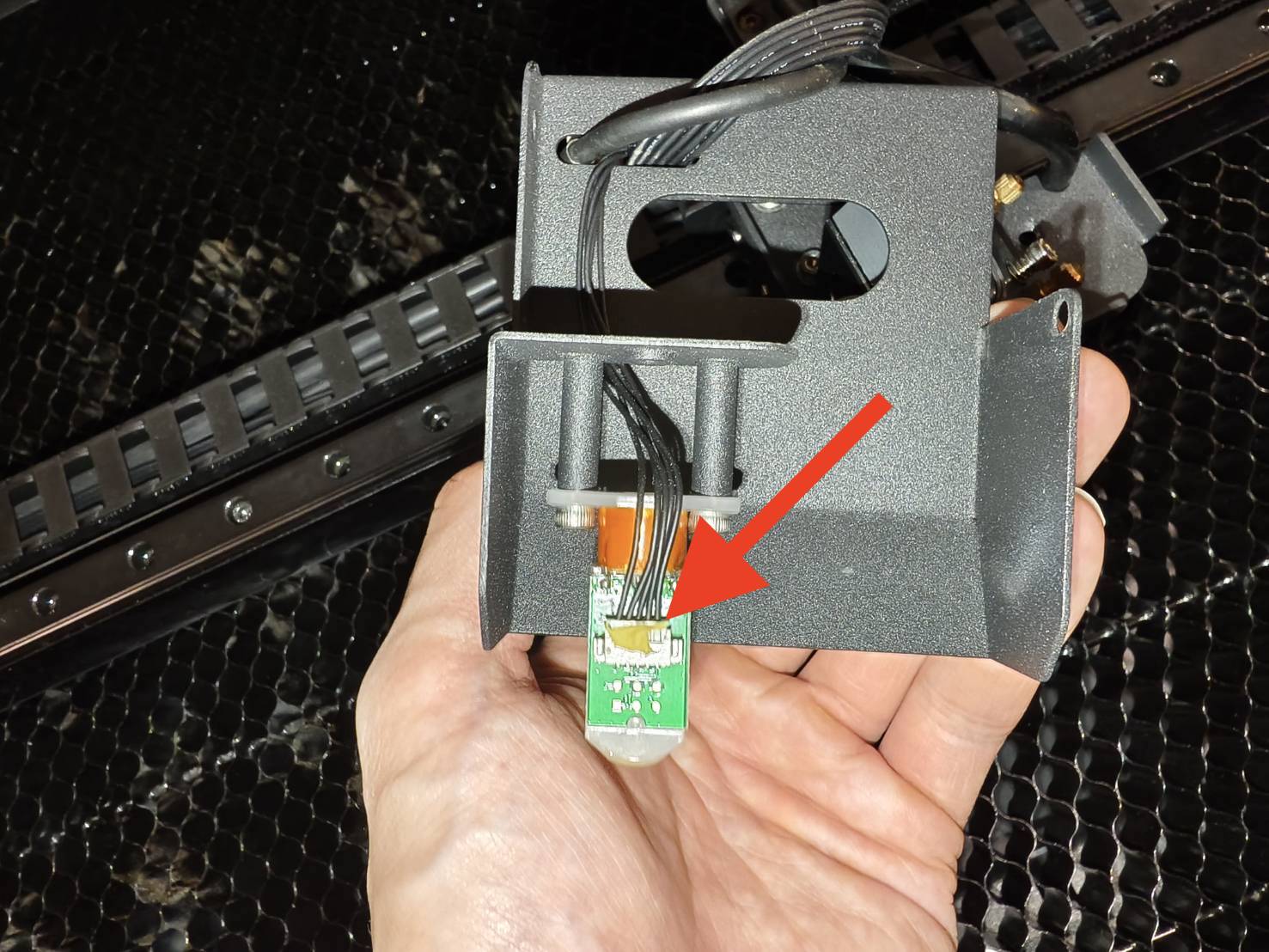

- O cabo de 5 pinos na placa de LED da câmera e no módulo de foco automático.
Determine o resultado do teste e a próxima ação a ser tomada.
|
|
Passo C1.5
Reflash o cartão SD e veja se a sonda aparece ao ligar a máquina.
Referindo-se ao artigo, 5-24 HEXA - Reflashing do Cartão SD.
Determine o resultado do teste e a próxima ação a ser tomada.
|
|
Etapa C2

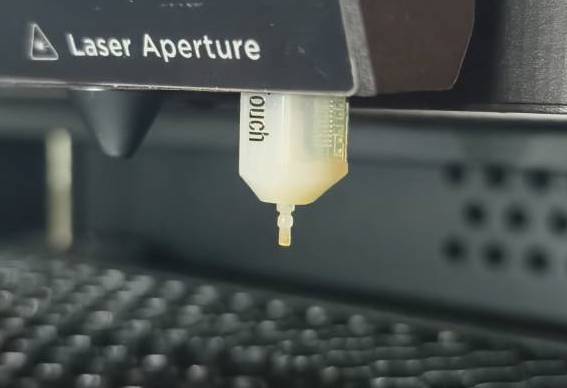

Coloque um material na área de trabalho e pressione duas vezes o botão "AF" para ver se o foco automático está funcionando e se o formato da sonda está normal.
| Verifique o Formato - Bom Exemplo |

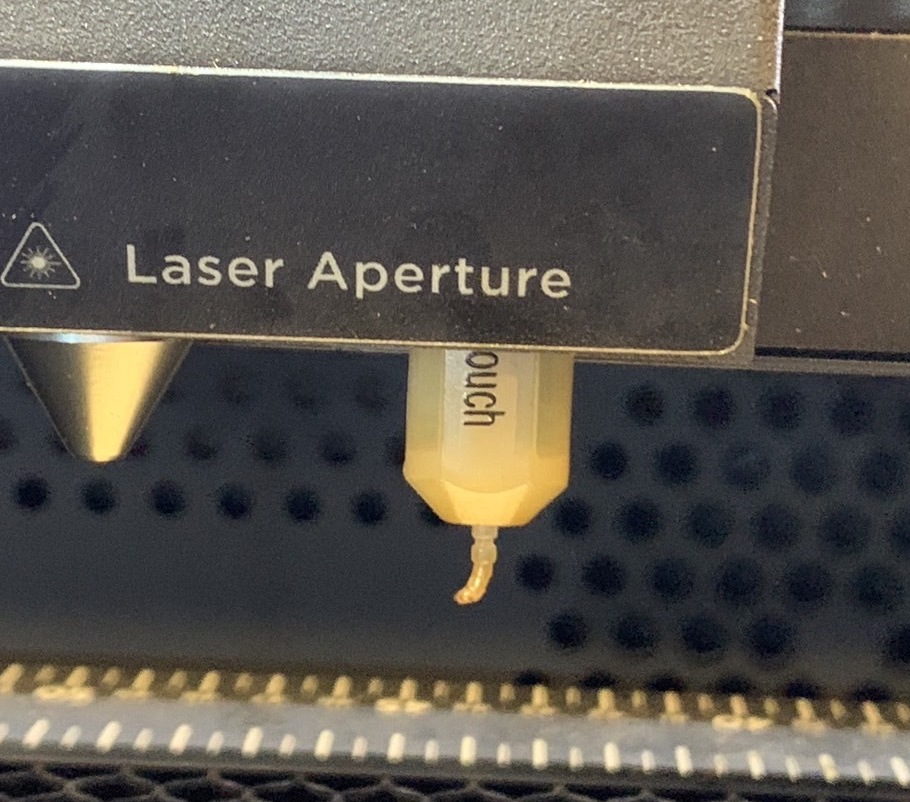

| Verifique o Formato - Mau Exemplo |
Determine o resultado do teste e a próxima ação a ser tomada.
|
|
|
|
Passo C3
Reconecte os seguintes cabos. Depois disso, verifique se o problema persiste.
- O cabo de 6 pinos na placa do plotter. (A tampa traseira deve ser removida com uma chave de fenda T8.) (Consulte o diagrama se a sua placa de circuito impresso não for igual à da foto.)
- O cabo de 6 pinos na placa de LED da câmera na cabeça do laser.
(A proteção da cabeça do laser deve ser removida com uma chave de fenda T8.)
- O cabo de 5 pinos na placa de LED da câmera e no módulo de foco automático.
Determine o resultado do teste e a próxima ação a ser tomada.
|
|
Entre em contato com o Suporte ao Cliente
- Siga as instruções no link abaixo para relatar corretamente um problema ao seu revendedor local ou ao suporte da FLUX. [Entre em Contato com o Atendimento ao Cliente]
*As informações coletadas, como fotos ou vídeos que mostram o problema da sua máquina neste artigo, serão necessárias para serem compartilhadas com o revendedor ou com o Suporte da FLUX.
#END
