Descrição
A razão para um laser falhar na saída pode ser complexa. Pode ser causado por um tubo de laser deteriorado, uma fonte de alimentação do laser quebrada (Laser PSU) ou falha do sistema...etc.
Por favor, siga os passos abaixo para solucionar o problema.
Possíveis Causas
|
Ferramentas
|
Passo 1
Por favor, verifique o vídeo abaixo e determine se o sintoma é semelhante ao da sua máquina.
(Se não houver saída de laser quando o HEXA estiver em execução e fazendo um som alto de estalo,
isso indica que o tubo está quebrado.)
Determine seu resultado e a próxima ação a ser tomada:
|
|
Passo 1.1
Por favor, verifique se sua aplicação é semelhante às seguintes descrições.
- Nenhuma saída laser em taxas de potência baixas de cerca de 10%.
- A saída laser é muito forte em taxas de potência baixas. (O resultado da gravação é muito escuro ou se torna corte, etc.)
Determine seu resultado e a próxima ação a ser tomada:
|
|
Passo 2
Certifique-se de que as configurações de taxa de potência e velocidade estão corretas no software.
Determine seu resultado e a próxima ação a ser tomada:
|
|
Passo 2.1
Duplique suas configurações de taxa de potência, inicie a tarefa e veja se o laser emite.
(Por exemplo, se sua taxa de potência é originalmente 15%, aumente para 30% e inicie a tarefa.)
Determine seu resultado e a próxima ação a ser tomada:
|
|
Passo 3
Desligue a máquina.

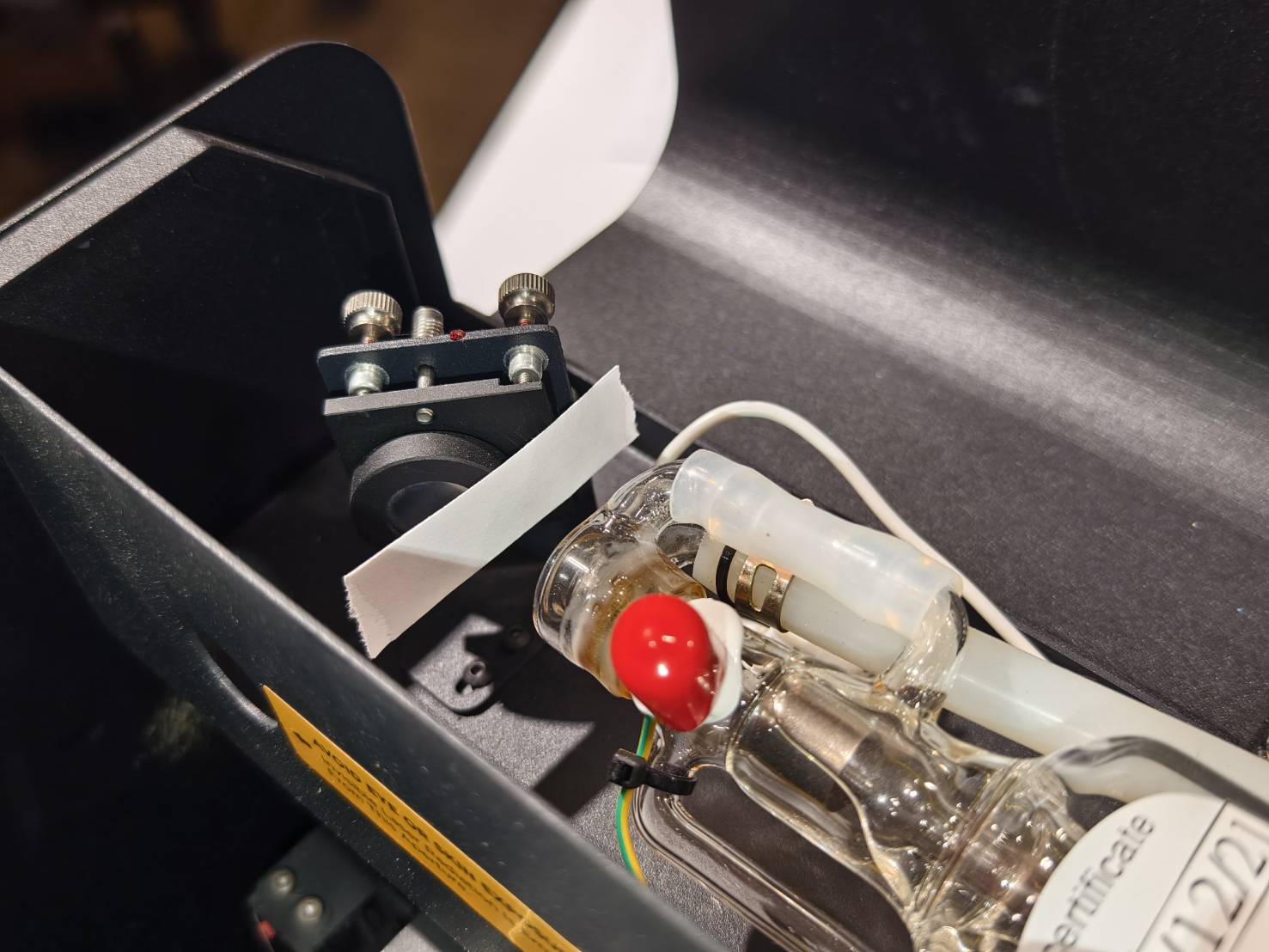

Abra a tampa traseira e coloque uma nova fita dupla face no primeiro espelho.
Se sua máquina tiver dois ímãs na tampa traseira, a tampa deve ser recolocada.
Após colocar a fita, por favor, vá para Passo 3.1.

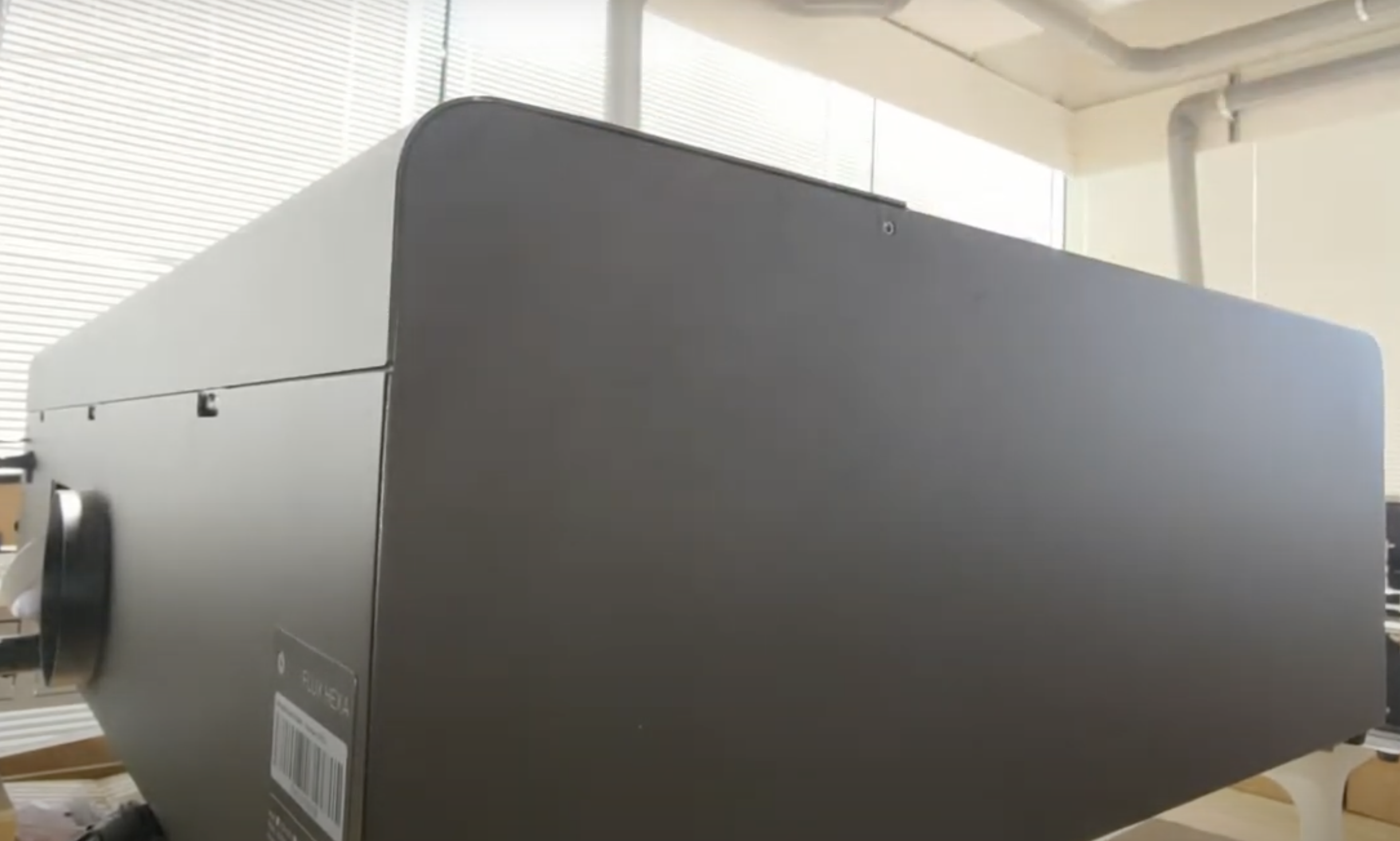

- Use uma chave de fenda T8 para desparafusar os parafusos na parte traseira da máquina, e a tampa traseira poderá ser removida posteriormente. (Você pode consultar o vídeo que tem o clipe de abertura da tampa traseira.)

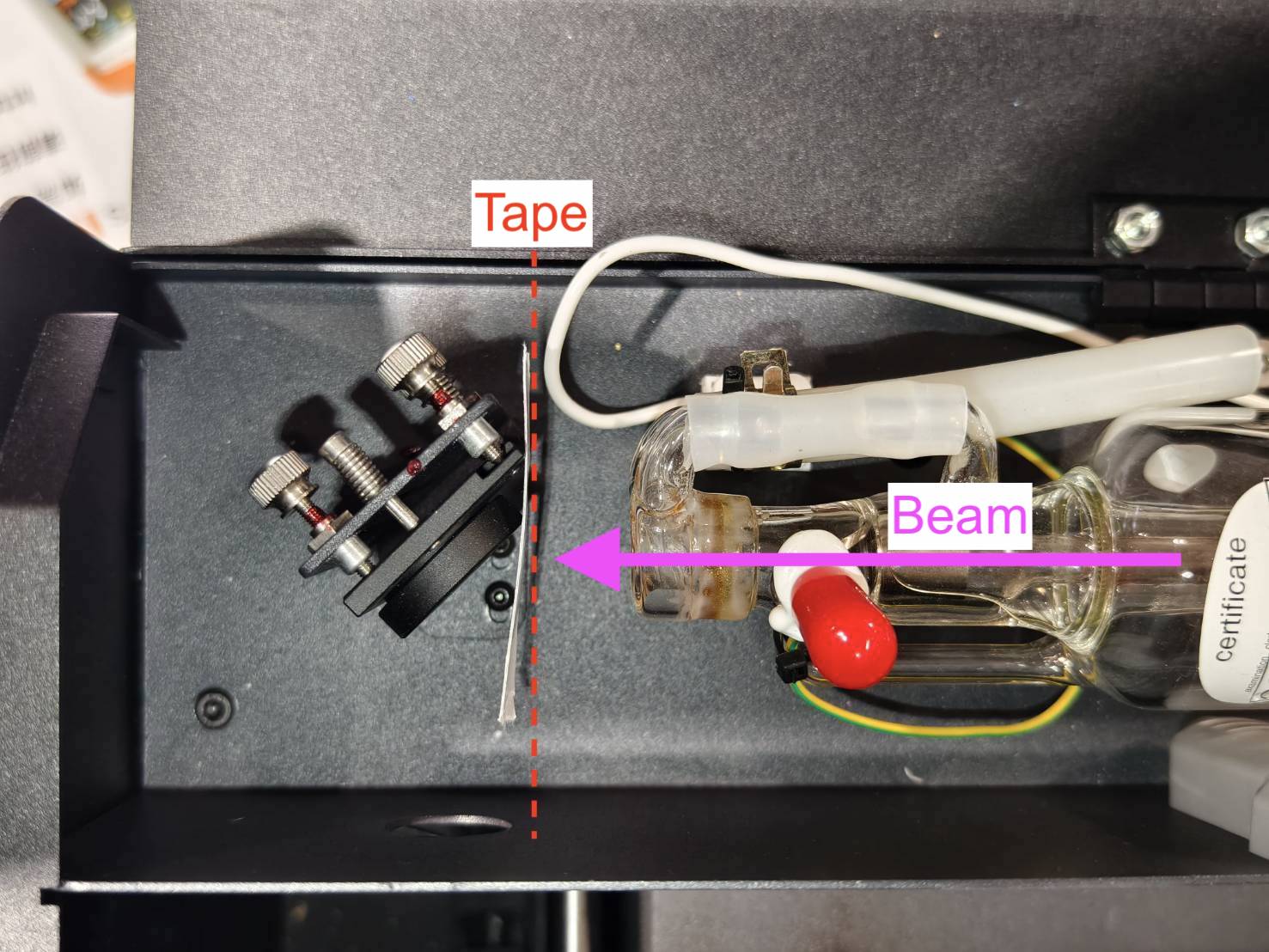

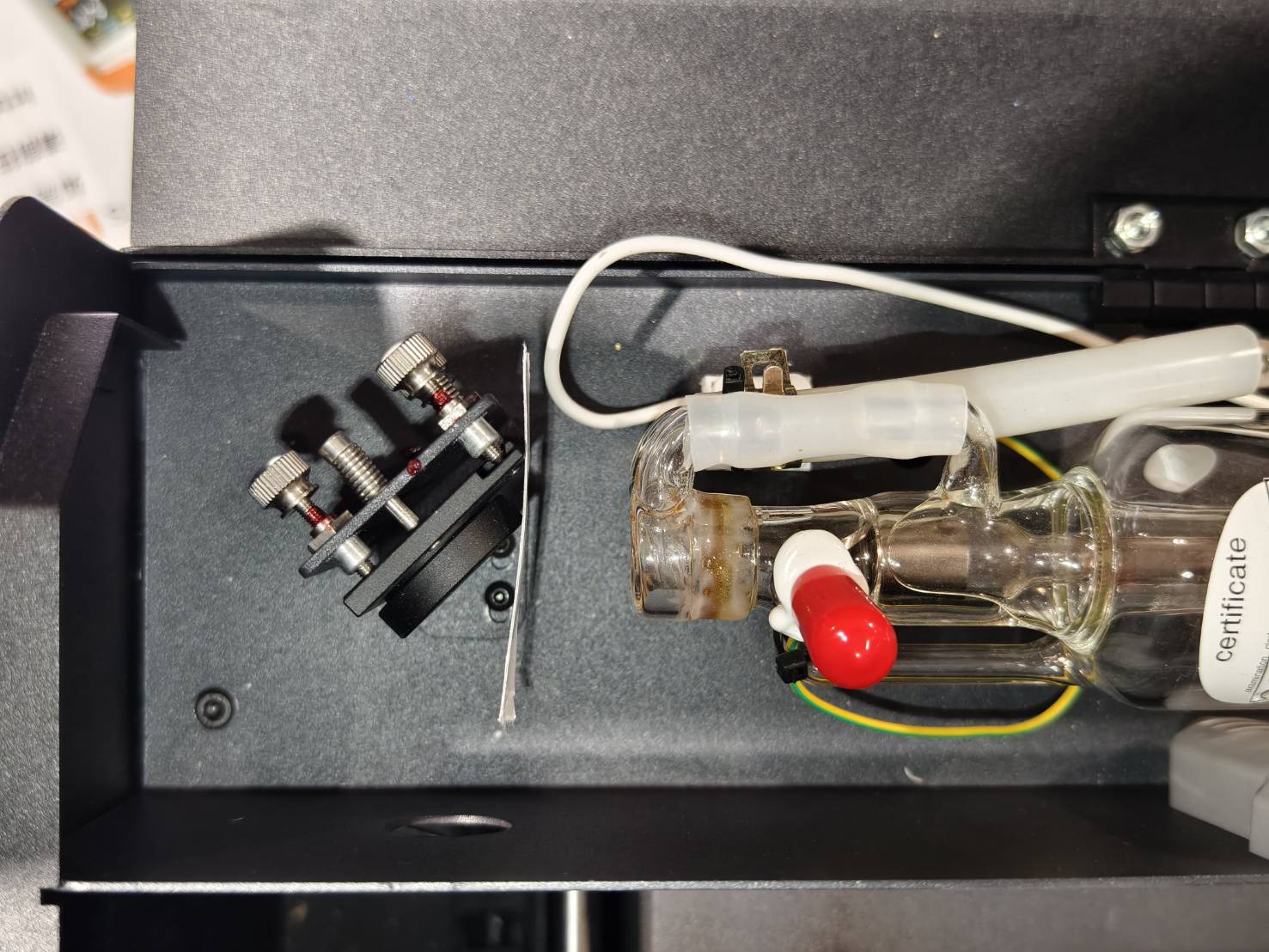

- Coloque a fita no espelho para ter um ângulo de 90 graus em relação ao feixe.
- Feche a tampa traseira.
Passo 3.1
Faça 5 pulsos e verifique se a fita tem uma marca de queimadura.
(Por favor, consulte os exemplos para determinar o resultado da fita.)
A. Ligue a máquina.
B. Feche a tampa.

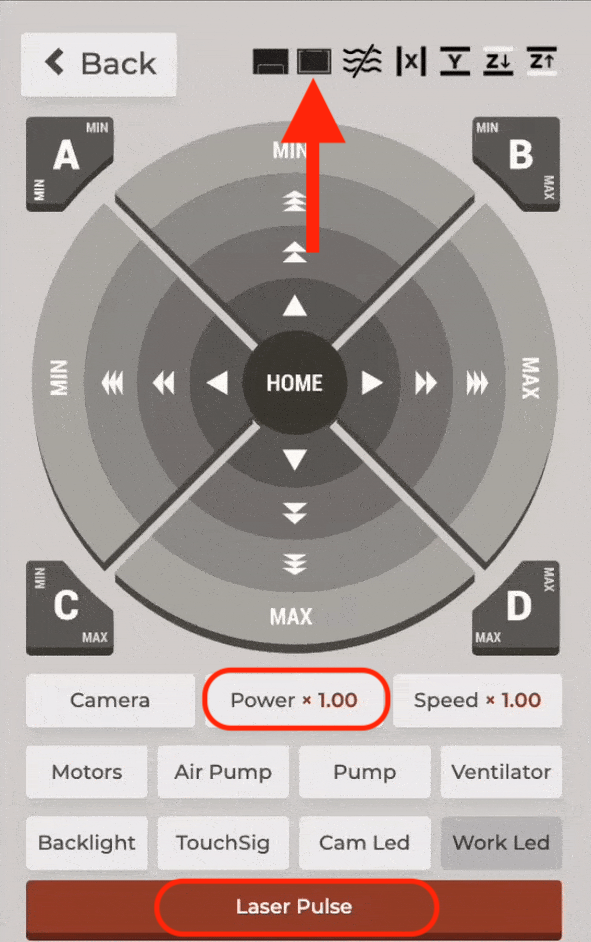

C. Entre no modo de Manutenção e aguarde até que o processo de homing esteja concluído.

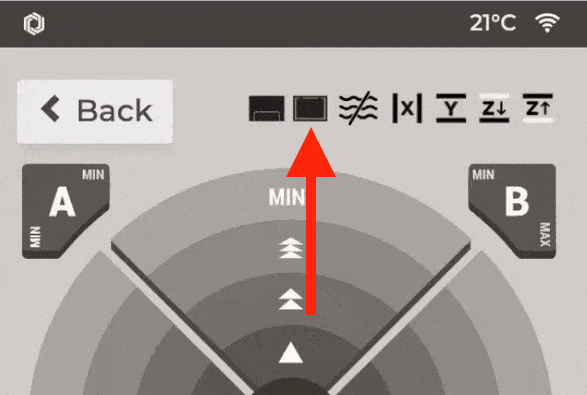

(Certifique-se de que o ícone da porta esteja fechado, ou você não poderá fazer um pulso.)
D. Encontre o botão Pulso.
E. Um pressionamento = um pulso, dois pressionamentos = dois pulsos, e assim por diante.
F. Verifique a fita
⚠︎ Por favor, sempre faça pulsos quando a tampa da porta estiver fechada.
Exemplos de Resultados da Fita
Bom Exemplo - Redondo e Forte |
Mau Exemplo -
|
Determine seu resultado e a próxima ação a ser tomada:
|
|
|
Passo 3.2
- Use uma nova fita no primeiro espelho.
-
Por razões de segurança, defina a taxa de potência para x0.01 para garantir que não haja pulsos durante o teste.
-
O sensor da porta está embutido nas luzes de LED do chassi. Veja o vídeo abaixo para encontrá-lo.
- O sensor da porta terá duas luzes de LED em vermelho, e elas sempre estarão ACESAS.
- Coloque os espaçadores de cone (ímãs) perto de ambas as luzes de LED. A luz deve ficar "mais brilhante" quando detectar um ímã. Quando ambos os LEDs detectarem ímãs ao mesmo tempo, um sinal de porta fechada será enviado ao sistema e o ícone no painel será alterado.
- Depois de colocar os espaçadores de cone no lugar, feche a porta.
- Altere a configuração da taxa de potência de volta para x1.00, certifique-se de que o ícone esteja fechado,
e então faça 5 pulsos. (Consulte o exemplos para determinar o resultado da fita.)
Determine seu resultado e a próxima ação a ser tomada:
|
|
|
Passo 4
- Desligue a máquina.

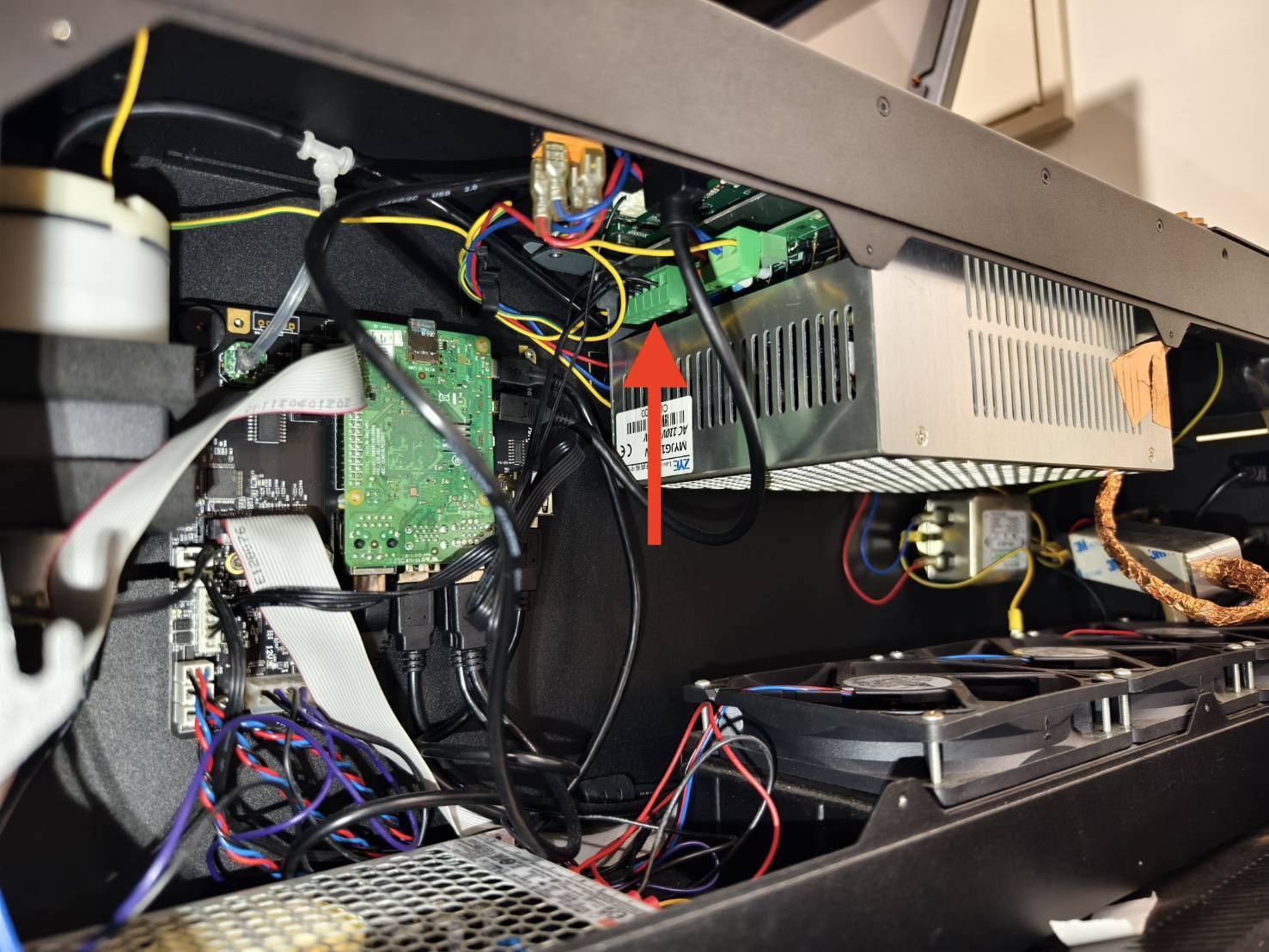

Remova a tampa lateral desparafusando estes parafusos T8 e desconecte as duas extensões USB. (Consulte o diagrama se a sua placa de circuito impresso não for igual à da foto.)

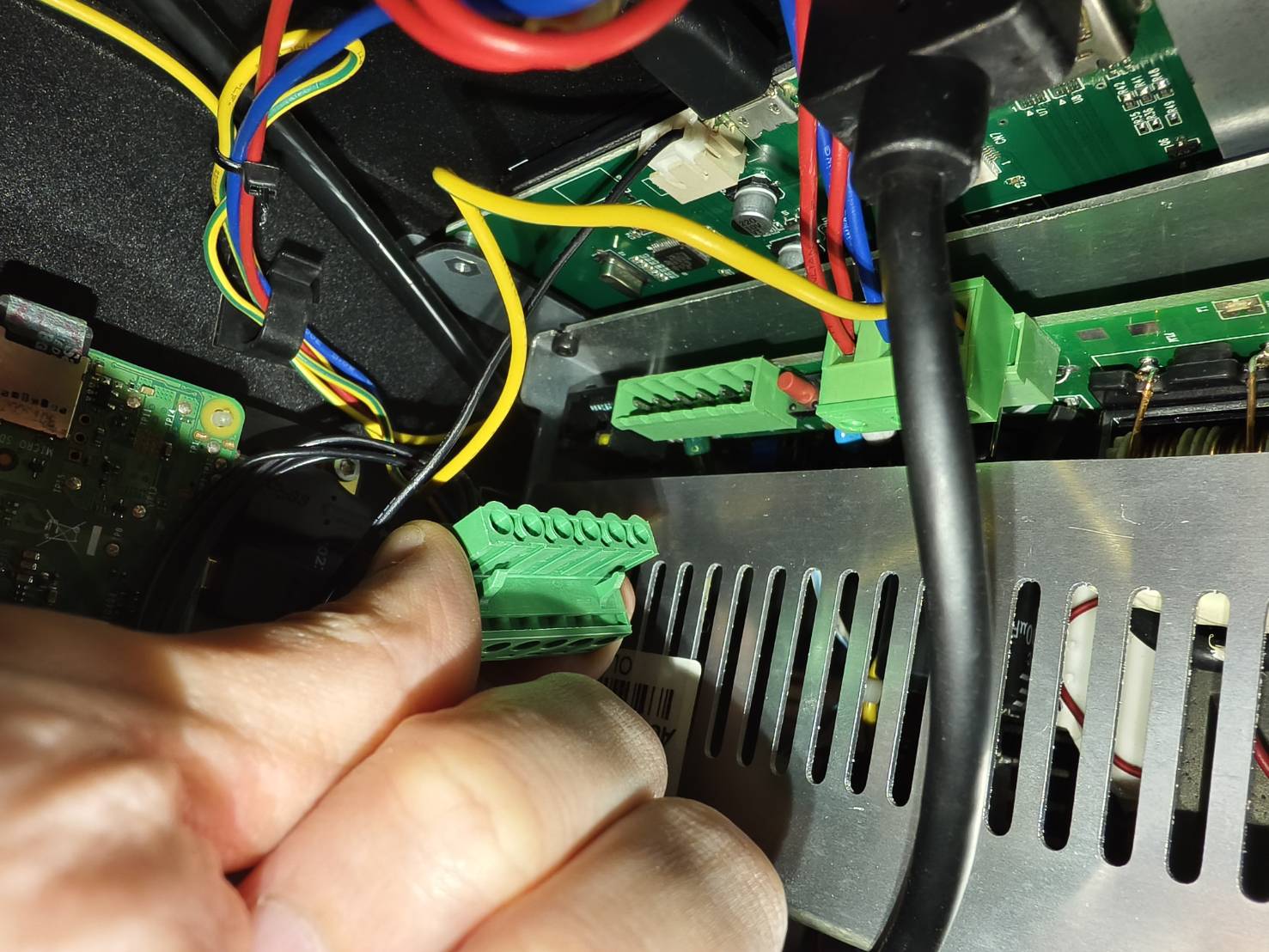

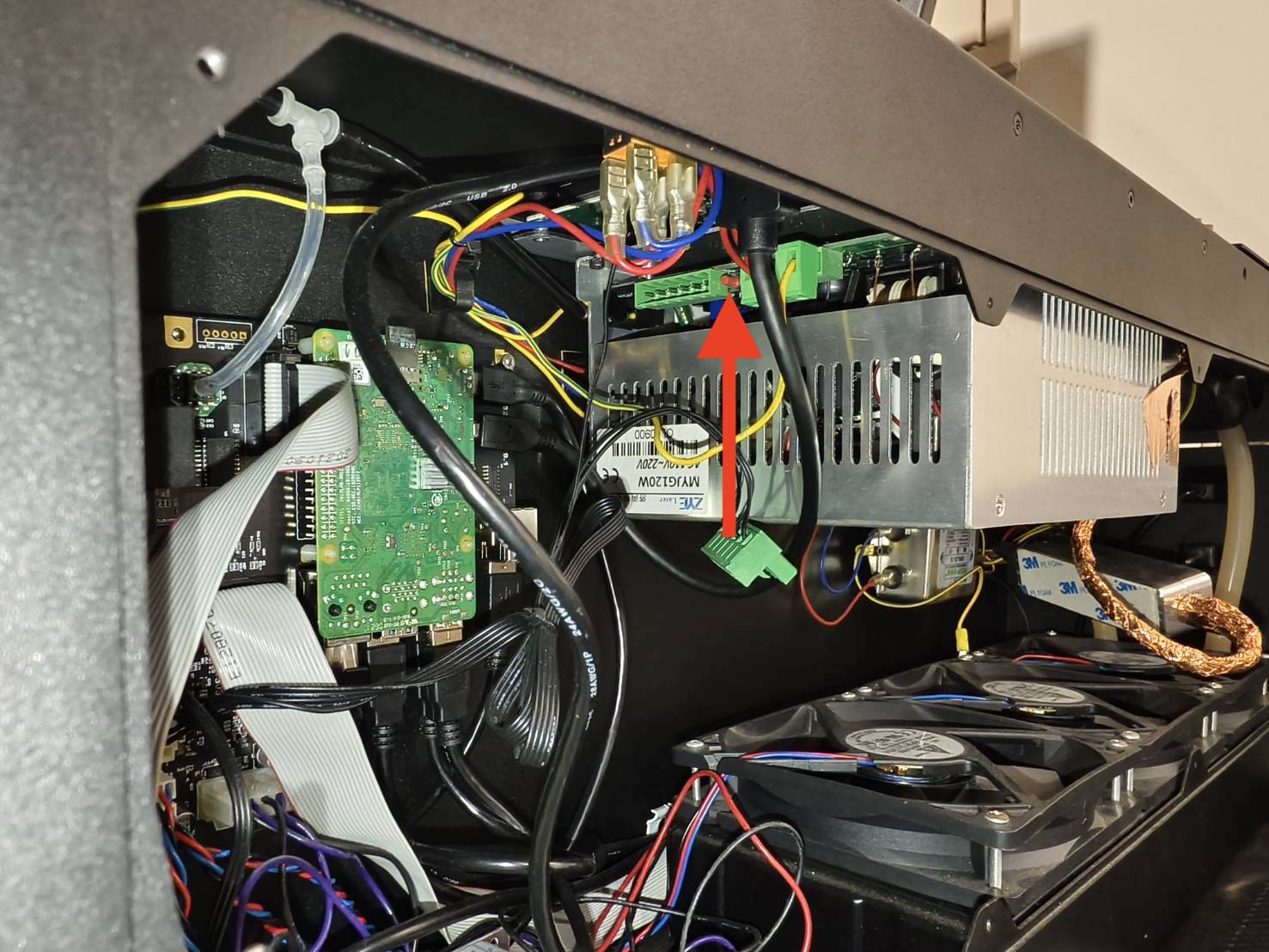

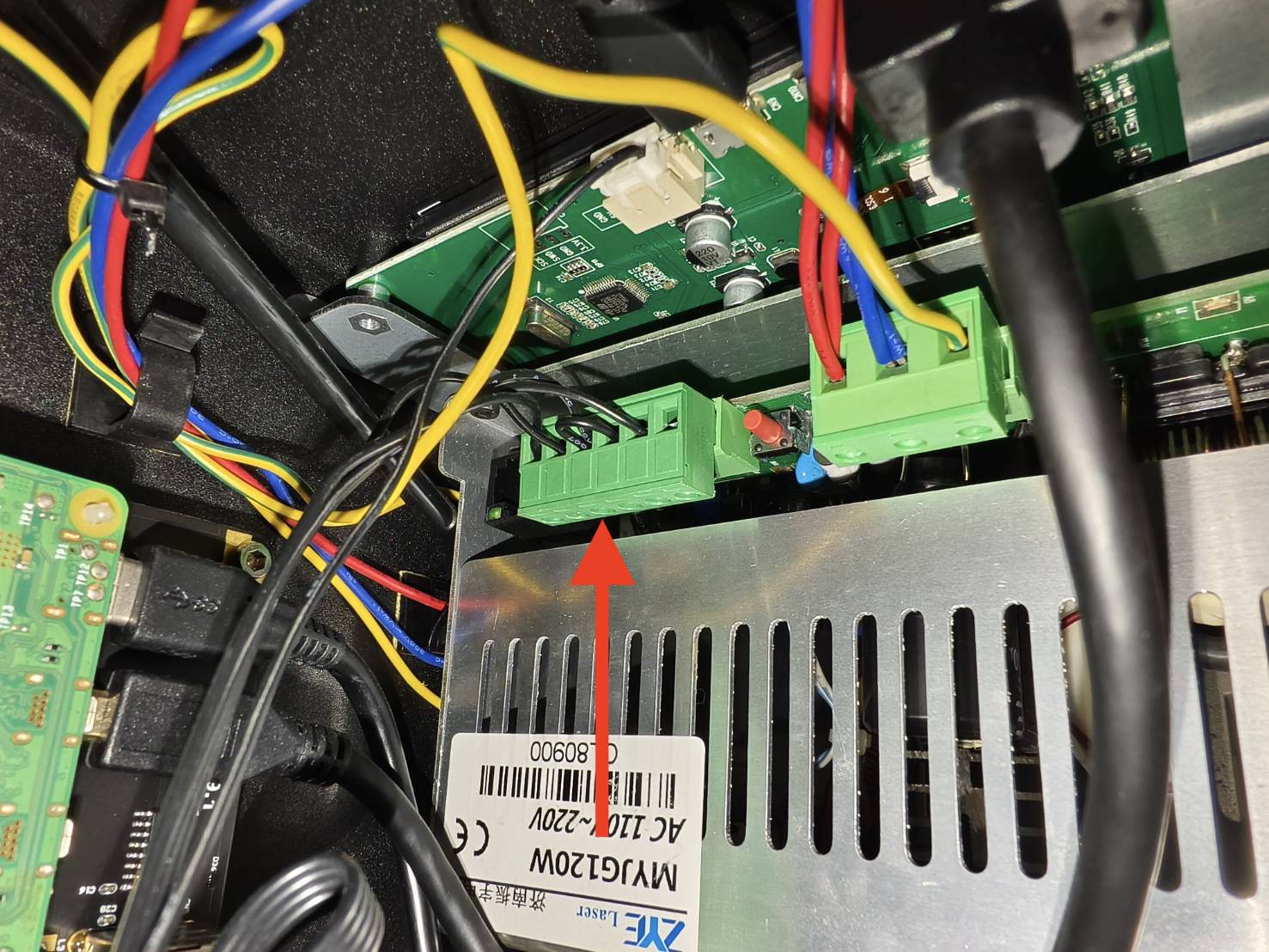

- Desconecte o cabo de controle do laser na fonte de alimentação do laser.
- Após desconectar o cabo, vá para o Passo 4.1.
Passo 4.1
Por favor, use luvas de borracha antes da próxima ação.

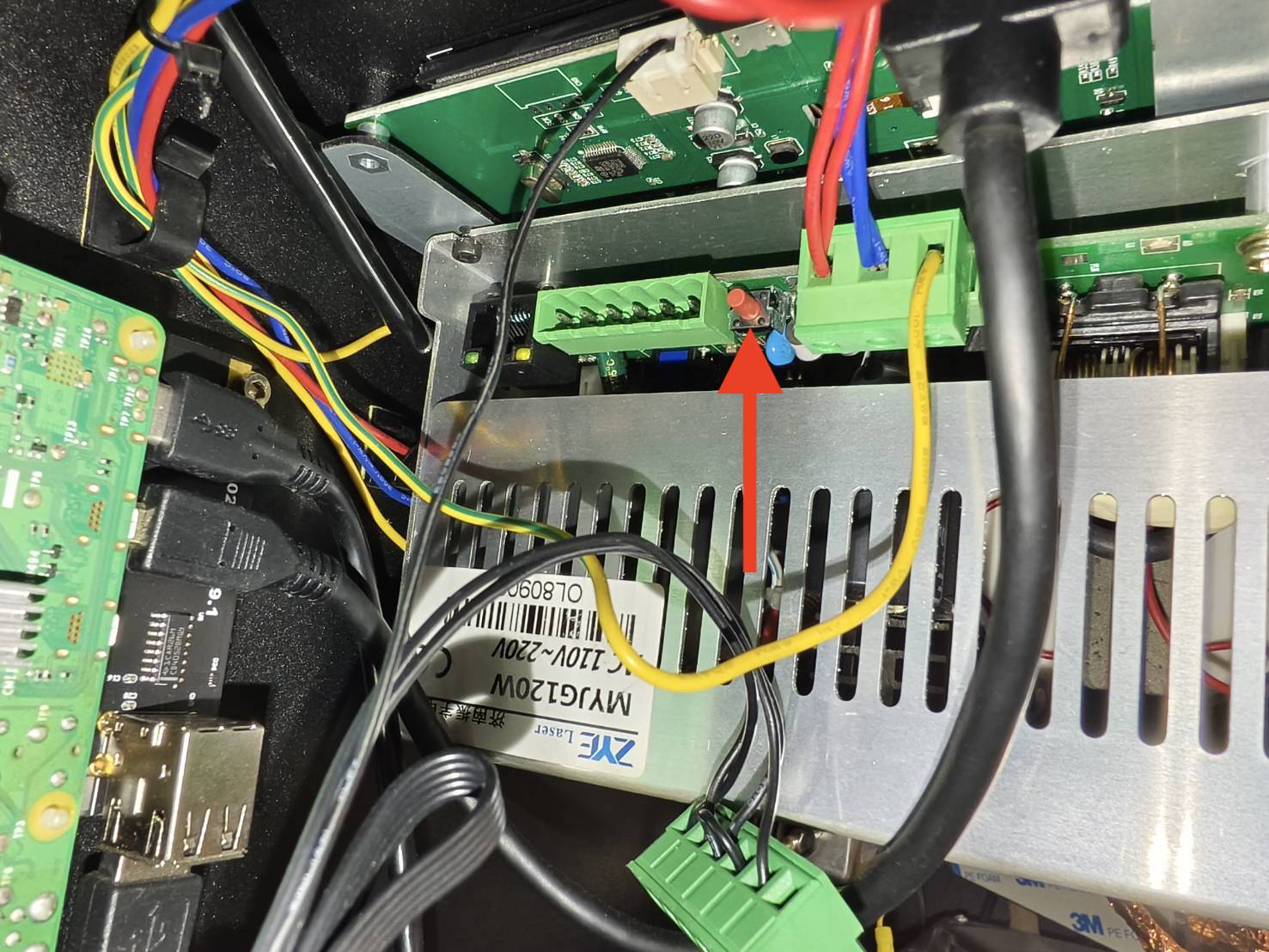

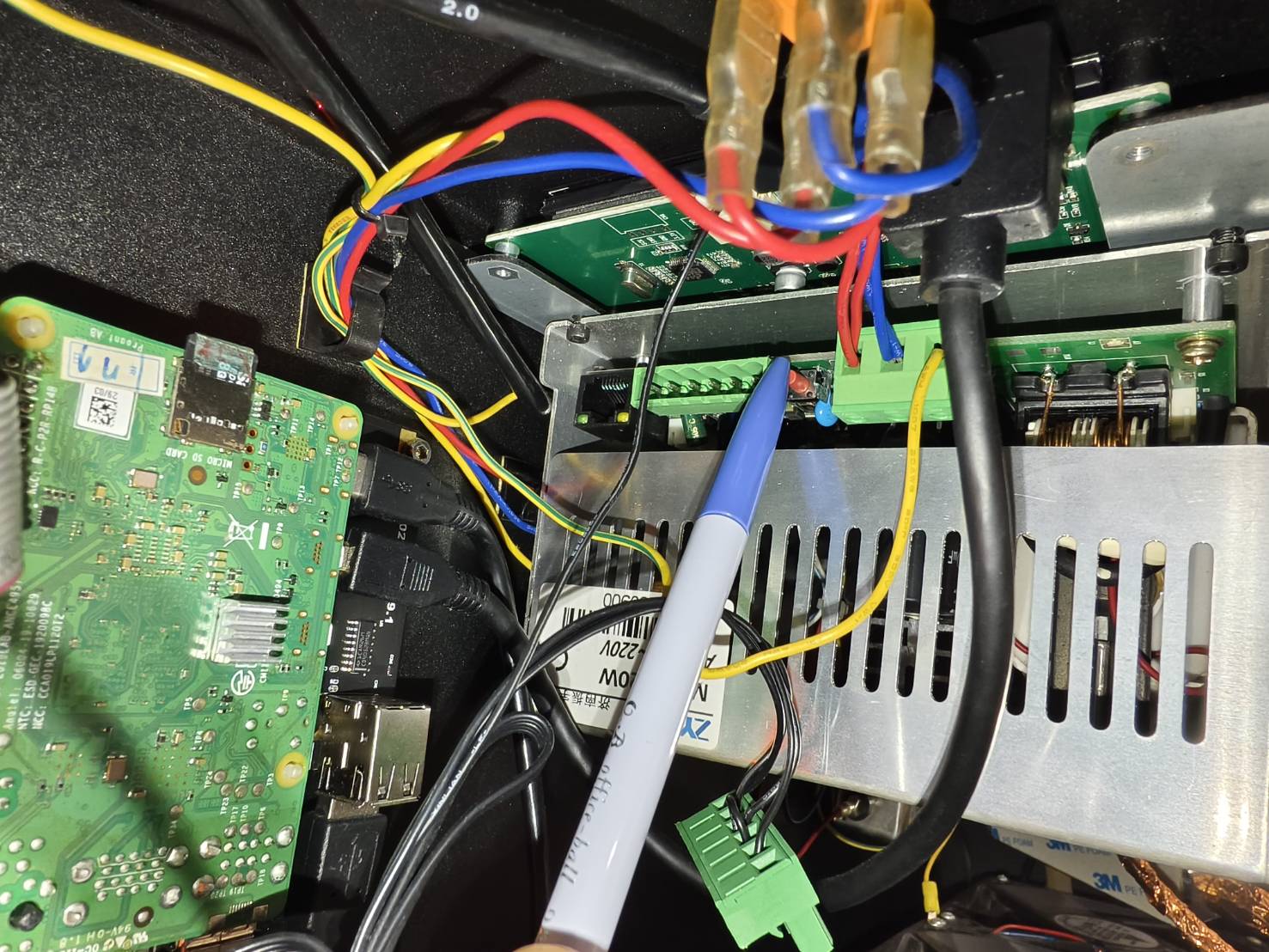

Ligue a máquina. Pressione o botão de força do laser duas vezes ou segure-o por 1-2 segundos com uma caneta ou lápis e verifique a saída do laser na fita.
(Por favor, consulte os exemplos para determinar o resultado da fita.)
Determine seu resultado e a próxima ação a ser tomada:
|
|
|
Passo 5
- Reconecte o cabo de controle do laser.
- Ligue a máquina e redefina-a para as configurações de fábrica.
Consulte o artigo, 5-30 Redefinir para as configurações de fábrica.
- Após a redefinição, vá para o Passo 5.1.
Passo 5.1
Use uma nova fita de 2 camadas e faça 5 pulsos para ver se a fita tem uma marca de queimadura.
(Por favor, consulte os exemplos para determinar o resultado da fita.)
Determine seu resultado e a próxima ação a ser tomada:
|
|
|
Passo 6
- Use uma nova fita de 2 camadas e coloque-a no primeiro espelho.
- Aumente a taxa de potência para x1.5 e faça 5 pulsos para ver se a marca de queimadura fica mais forte.
(Por favor, consulte os exemplos para determinar o resultado da fita.)
Determine seu resultado e a próxima ação a ser tomada:
|
|
Entre em Contato com o Suporte ao Cliente
Por favor, siga as instruções no link abaixo para relatar corretamente um problema ao seu revendedor local ou ao suporte da FLUX. [Entre em Contato com o Serviço de Atendimento ao Cliente]
*As informações coletadas, como fotos ou vídeos que mostram o problema da sua máquina neste artigo, serão necessárias para serem compartilhadas com o revendedor ou com o Suporte da FLUX.
#END
