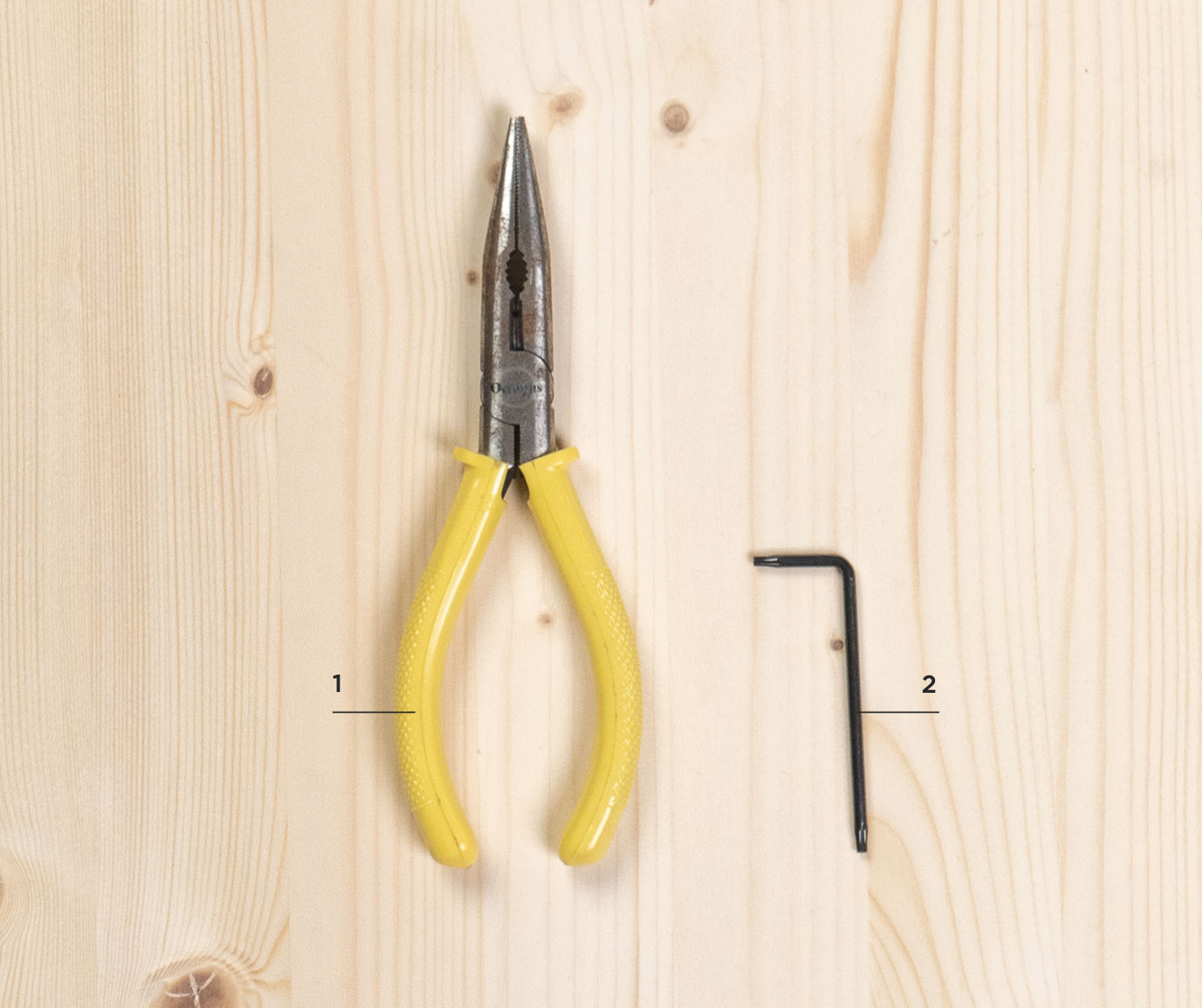

Itens de Preparação: Auto-Preparação: 1|Alicate de bico
Incluído na caixa de acessórios: 2|Chave de fenda Torx
Itens de Teste:

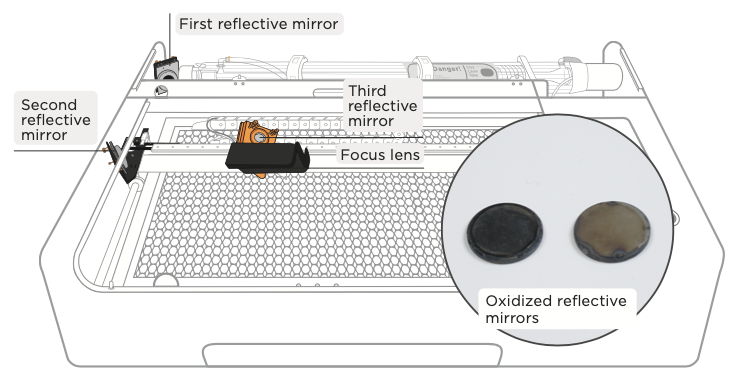

1. Verifique se os espelhos e lentes estão oxidados ou quebrados: Se houver pontos pretos, pontos brancos, etc. na superfície do primeiro, segundo e terceiro espelho refletor, ou se houver arranhões graves e as manchas não puderem ser removidas por【Manutenção】Limpeza de Espelhos e Lentes (p.138), ou se a lente de foco estiver deformada ou quebrada devido a força externa, os espelhos e lentes devem ser substituídos.
Etapas de Substituição:
Primeiro espelho refletor:
a. Levante a tampa traseira: Use uma chave de fenda Torx para remover os 2 parafusos em ambos os lados da tampa traseira e, em seguida, levante a tampa.

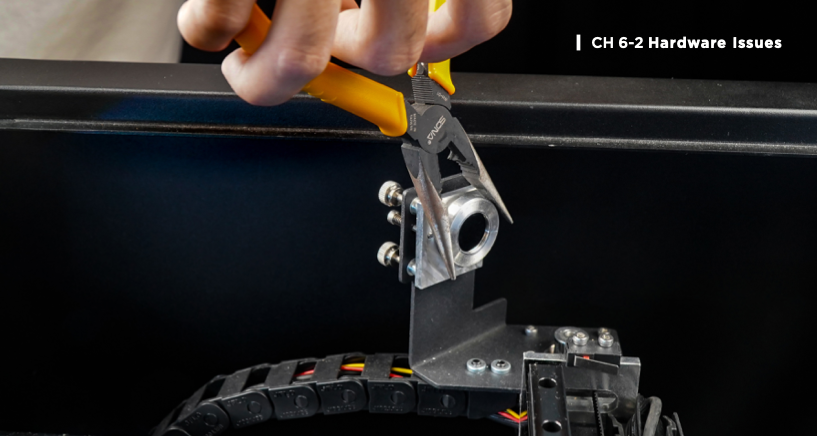

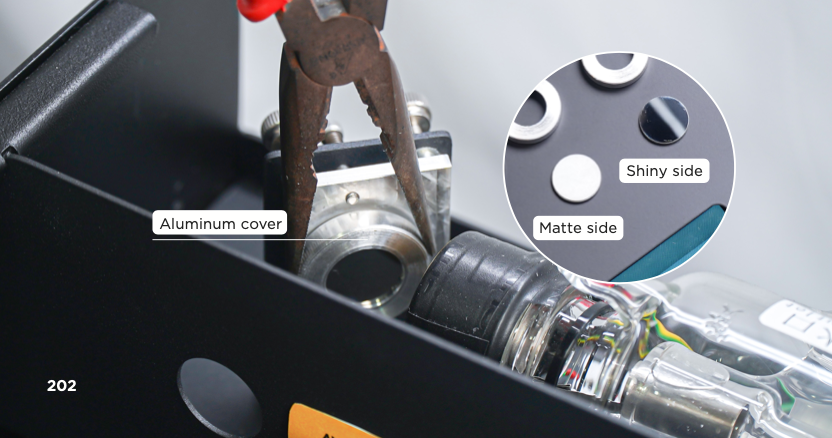

b. Solte a tampa de alumínio: Solte a tampa de alumínio que fixa o espelho (encare o espelho e gire no sentido anti-horário), se não puder ser girado, use um alicate de bico para prender a estrutura de alumínio e gire novamente >
c. Substitua o espelho: Retire o espelho antigo > Coloque o novo espelho com o lado fosco voltado para o suporte do espelho (o feixe de laser atingirá o lado brilhante) >
d. Aperte a tampa de alumínio: Aperte a tampa de alumínio de volta no suporte do espelho.
Segundo espelho refletor: Após abrir a tampa da porta, siga as etapas b~d do primeiro espelho refletor (a posição do segundo espelho refletor é indicada na imagem na p.202).
Terceiro espelho refletor:

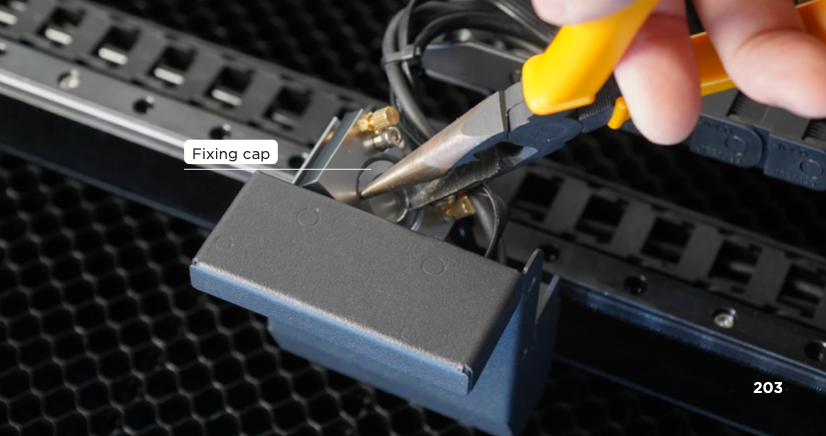

a. Solte a tampa de fixação: Use o alicate de bico para segurar os dois pontos redondos da tampa de fixação do espelho e desparafuse a tampa de fixação no sentido anti-horário >
b. Substitua o espelho: Retire o espelho antigo, você pode puxar o espelho da área de entrada do laser > Coloque o novo espelho com o lado brilhante voltado para o suporte do espelho >
c. Aperte a tampa de fixação: Use o alicate de bico para segurar os dois pontos redondos da tampa de fixação do espelho e aperte a tampa de fixação no sentido horário.
Lente de foco:

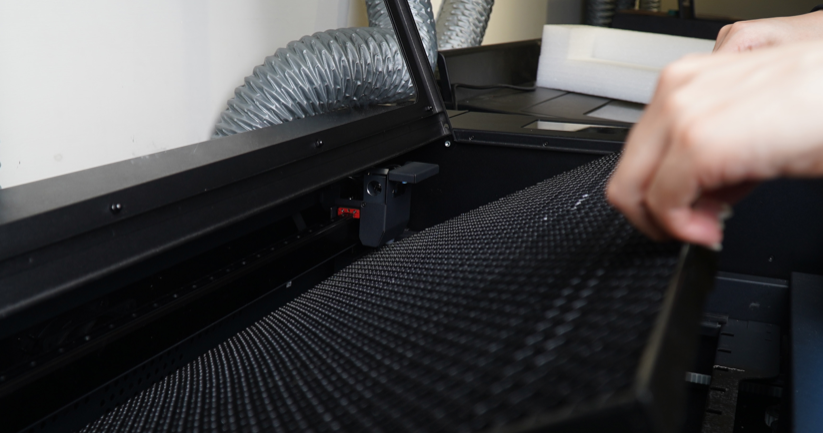

a. Remova a mesa de favo de mel【Manutenção】Limpeza da mesa de favo de mel, etapa 1 (p.135). >

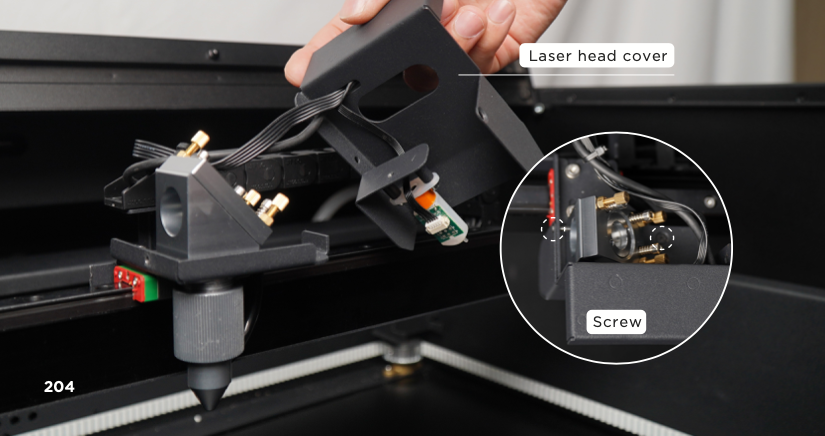

b. Mova a tampa do cabeçote do laser para o lado: Solte 2 parafusos na tampa do cabeçote do laser com uma chave de fenda Torx e, em seguida, mova a tampa para o lado >

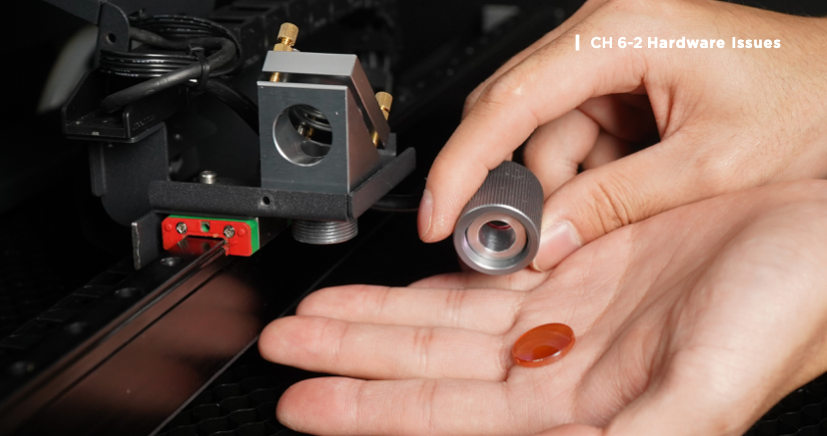

c. Remova o cabeçote do laser: Desparafuse o anel de fixação do bocal no sentido horário. Se não puder ser desparafusado, use um alicate de bico fino para auxiliar > Remova o cabeçote do laser e evite que a lente de foco seja ejetada >

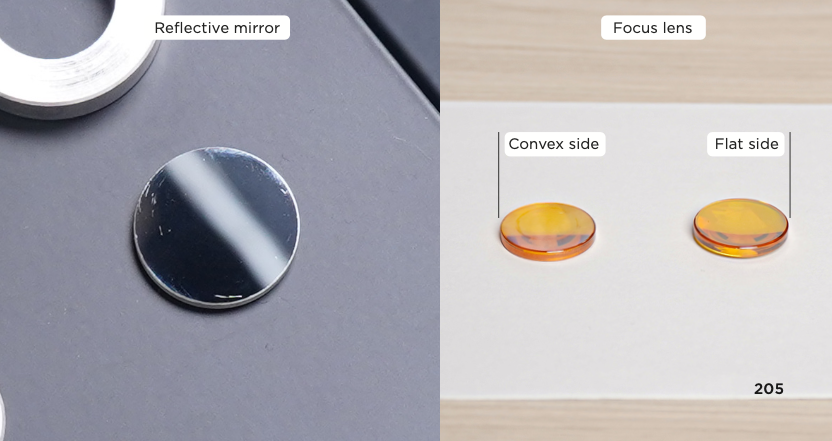

d. Substitua a lente: Remova a lente antiga > Coloque a nova lente no cabeçote do laser com o lado plano para baixo (segure a borda da lente e olhe para a lente, você pode se ver no lado convexo, mas não pode se ver no lado plano) >
e. Recoloque o cabeçote do laser: Recoloque o cabeçote do laser > Aperte o anel de fixação do bocal no sentido anti-horário >
f. Aperte a tampa do cabeçote do laser: Aperte 2 parafusos na tampa do cabeçote do laser >
g. Recoloque a mesa de favo de mel 【Manutenção】 Limpeza da mesa de favo de mel, etapa 3 (p.135).
Registros de solução de problemas:
1. Foto: Tire fotos de
a. 3 espelhos refletivos (se estão oxidados)
b. Lente de foco (se está oxidada ou quebrada)
