5-11 Teste de Inicialização da Máquina - Sem Resultado de Gravação

Descrição:

Problemas de gravação podem ter várias causas, como conexão ruim do módulo, anormalidades do módulo, firmware desatualizado, etc.

Por favor, note que o problema pode persistir após seguir os passos abaixo.
No entanto, você ainda pode coletar informações úteis para a equipe da FLUX esclarecer o problema de forma mais eficaz.

Passo 1 - Verifique a luz indicadora do adaptador de energia

Por favor, verifique se a luz verde no adaptador está acesa ou piscando durante o modo de espera da máquina e durante a execução de uma tarefa.

(Ela deve sempre permanecer acesa.)

Determine o resultado e a próxima ação a ser tomada:

Passo 2 - Verifique a instalação do módulo

1. Afrouxe o parafuso manual 『A』 no adaptador do módulo 『B』.
2. Aponte o ponto 『C』 no módulo laser para o ícone de desbloqueio 『D』 no adaptador do módulo e insira-o para baixo até o ícone de bloqueio.
3. Aperte os parafusos manuais 『A』 de volta no adaptador do módulo.

Determine o resultado e a próxima ação a ser tomada:

Passo 3 - Verifique a maneira correta de focar e a distância

• Mova a cabeça do laser acima do material. Em seguida, clique duas vezes no botão de foco no lado esquerdo da máquina ou pressione e segure o botão "AF" no painel da máquina até que a cabeça do laser comece a se mover. A focalização está completa quando a cabeça do laser toca o material e se move para cima. Certifique-se de que a distância de foco esteja correta antes de cada gravação.

  a. Pressione e segure o botão "AF" no painel da máquina:



  b. Clique duas vezes no botão de foco no lado esquerdo da máquina:






• Consulte o link para garantir que a distância esteja correta: Ajuste da Distância de Foco (Ador)

Determine o resultado e a próxima ação a ser tomada:

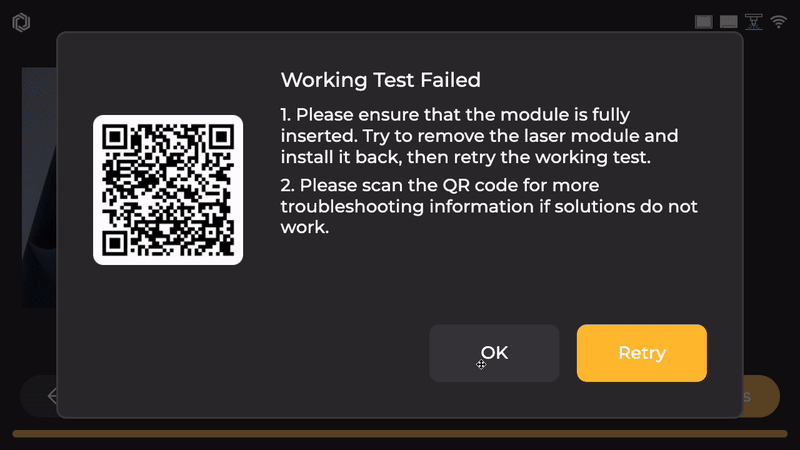

⚠︎ Se as etapas acima não resolverem o problema, pressione 'OK' >> 'Sim' >> conclua as configurações de conexão, termine o teste de inicialização e, em seguida, prossiga com as seguintes etapas.

Passo 4 - Exclua a possibilidade de problemas de firmware

Uma instalação de firmware malsucedida pode fazer com que a saída do laser seja instável ou não haja laser. Redefinir para as configurações de fábrica pode eliminar efetivamente a possibilidade de problemas de firmware.

1. Primeiro, redefina para as configurações de fábrica (Página Principal > Máquina > Configurações > Redefinir para Fábrica > Sim)



2. Após a redefinição de fábrica, siga as etapas no link sobre Como atualizar o firmware da máquina e certifique-se de que esteja atualizado para a versão mais recente.


3. Após a atualização, execute novamente a mesma tarefa.

Determine o resultado e a próxima ação a ser tomada:

Etapa 5 - Verifique a saída do laser

Verifique se o laser dispara.
Se você não tem certeza se há saída, pode olhar para o material usado na Etapa 4 e confirmar se há marcas de gravação/corte ou alterar o material para papel para teste.

Determine o resultado e a próxima ação a ser tomada:

Etapa 6 - Limpe a lente interna e o Pino POGO

Consulte o link abaixo para saber a maneira correta de limpar o módulo.
Limpeza do Módulo Laser (Módulo Laser de Diodo 10W/20W)

Determine o resultado e a próxima ação a ser tomada:

Etapa 7 - Teste de pulso do laser

Prossiga diretamente para o modo de controle para teste de pulso laser. Insira uma folha em branco, garanta o foco preciso, feche bem a tampa da porta (Antes do teste de pulso laser, confirme se o símbolo da tampa da porta exibe "fechado" ) e ative o pulso laser cinco vezes para avaliar a presença de marcações."

Determine o resultado e a próxima ação a ser tomada:

Etapa 8 - Reduza a velocidade do ventilador de exaustão

Se a fonte de alimentação da máquina não estiver estável e a velocidade do ventilador estiver definida na velocidade mais alta, a saída do laser pode ficar fraca ou nenhum laser será emitido.
Teste ajustando a velocidade do ventilador para a configuração mais baixa e, em seguida, use o mesmo arquivo para trabalhar novamente.

Máquina >> Configurações >> Configurações de Hardware >> Velocidade de Rotação do Ventilador >> 10%

Determine o resultado e a próxima ação a ser tomada:

Etapa 9 - Teste de corte

Para verificar se o módulo laser está em boas condições, prepare uma peça de madeira/MDF de 3mm e coloque-a no canto superior esquerdo.
Use a configuração padrão no Beam Studio e execute a tarefa para ver se ela pode ser cortada sem problemas.

Determine o resultado e a próxima ação a ser tomada:

Passo 10 - Entre em contato com o Atendimento ao Cliente
