5-5 Resultado Ruim de Gravação ou Corte (Laser de Diodo)

Descrição

Como a causa de um resultado ruim de gravação ou corte pode variar, por exemplo, uma lente suja, uma conexão ruim do módulo, configurações incorretas de parâmetros, decaimento do módulo... etc.,

Por favor, note que o problema pode persistir após seguir os passos abaixo.
No entanto, você ainda pode coletar informações úteis para a equipe da FLUX esclarecer o problema de forma mais eficaz.

Passo 0 - Use a lista de verificação para acompanhar os passos e registrar os resultados

Esta lista marca todos os testes que você fez no tutorial.
Após a conclusão dos testes, por favor, salve a lista como um documento PDF e envie-a para seu revendedor ou equipe da FLUX.

Clique no link para ter acesso à lista de verificação:
Resultado Ruim de Gravação ou Corte (Módulo de Laser de Diodo 10W/20W) - Lista de Verificação (Ador)

Passo 1 - Verifique a luz indicadora do adaptador de energia

Por favor, verifique se a luz verde no adaptador está acesa ou piscando durante o modo de espera da máquina e durante a execução de uma tarefa.
(Ela deve sempre permanecer acesa.)

Determine seu resultado e a próxima ação a ser tomada:

Passo 2 - Exclua a possibilidade de problemas de firmware

Uma instalação malsucedida do firmware pode fazer com que a saída do laser seja instável ou não haja laser. Redefinir para as configurações de fábrica pode eliminar efetivamente a possibilidade de problemas de firmware.

• Primeiro, restaure para as configurações de fábrica (Página Principal > Máquina > Configurações > Restaurar para as Configurações de Fábrica > Sim)



• Após a restauração para as configurações de fábrica, siga as etapas no link sobre Como atualizar o firmware da máquina e certifique-se de que ele esteja atualizado para a versão mais recente.


• Após a atualização, execute novamente a mesma tarefa.

Determine seu resultado e a próxima ação a ser tomada:

Etapa 3 - Verifique a saída do laser

Verifique se o laser está disparando.
Se você não tem certeza se há saída, você pode dar uma olhada no material usado na Etapa 2 e confirmar se há marcas de gravação/corte, ou mudar o material para papel para testar.

Determine seu resultado e a próxima ação a ser tomada:

Etapa 3.1 - Limpe a lente interna e o Pino POGO

Consulte o link abaixo para saber a maneira correta de limpar o módulo.
Limpeza do Módulo Laser (Módulo Laser de Diodo 10W/20W)

Determine seu resultado e a próxima ação a ser tomada:

Etapa 3.2 - Reinstale o módulo

Consulte os seguintes artigos para reinstalar o módulo.

Módulo de Laser Diodo 10W/20W	Módulo de Laser Infravermelho 2W	Módulo de Impressão

Determine seu resultado e a próxima ação a ser tomada:

Etapa 3.3 - Teste de pulso do laser

Prossiga diretamente para o modo de controle para o teste de pulso do laser. Insira uma folha em branco, garanta o foco preciso, feche firmemente a tampa da porta (Antes do teste de pulso do laser, confirme se o símbolo da tampa da porta exibe "fechado" ) e ative o pulso do laser cinco vezes para avaliar a presença de quaisquer marcações." (Para usuários presos no teste de inicialização, pule o teste de inicialização - Guia)

Determine seu resultado e a próxima ação a ser tomada:

Etapa 4 - Verifique a maneira correta de focar e a distância

Etapa 4.1 - Verifique as configurações no software e no painel

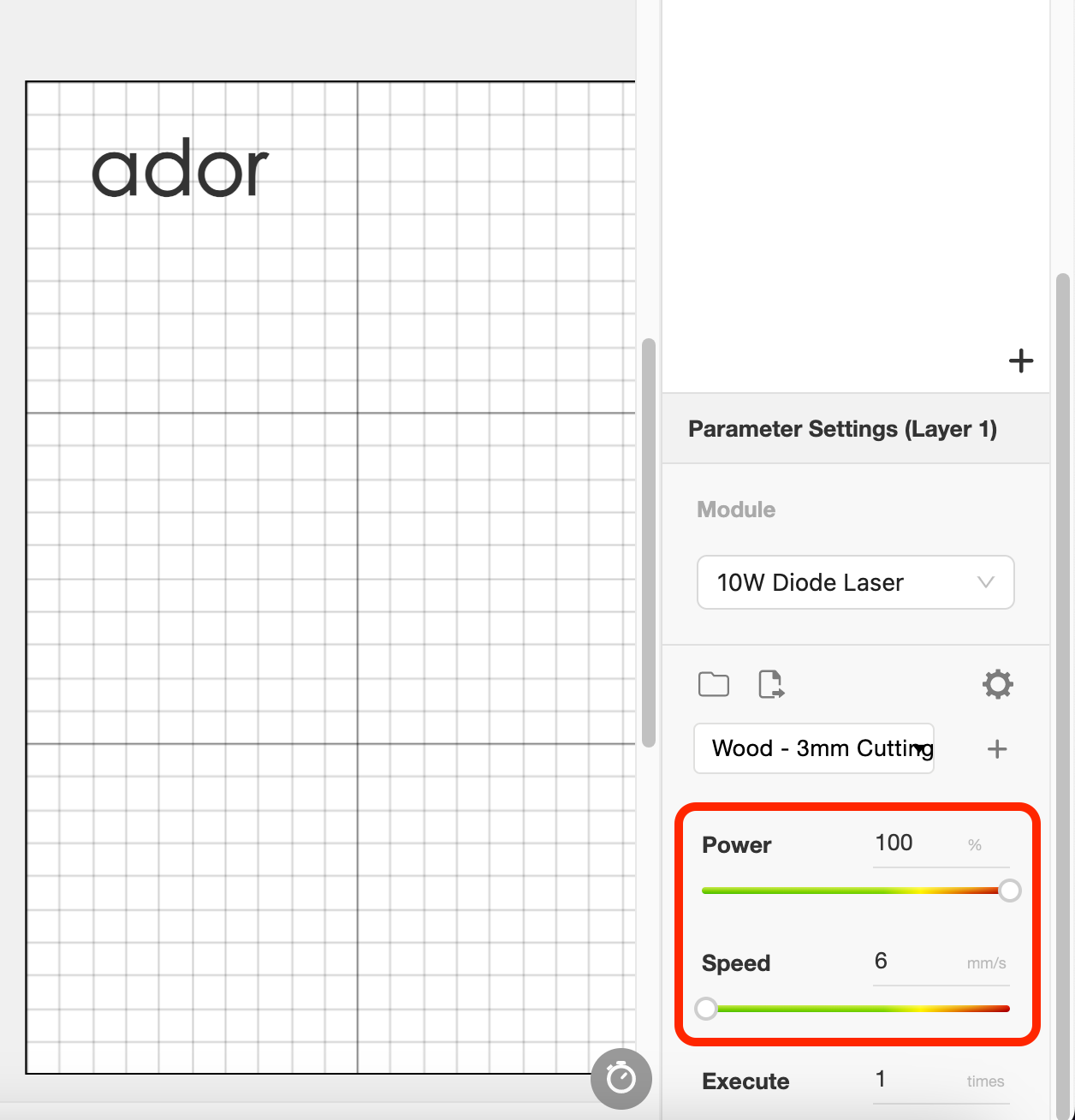

• Certifique-se de que os parâmetros estejam definidos corretamente no Beam Studio. (Exemplo: parâmetro de 10w)

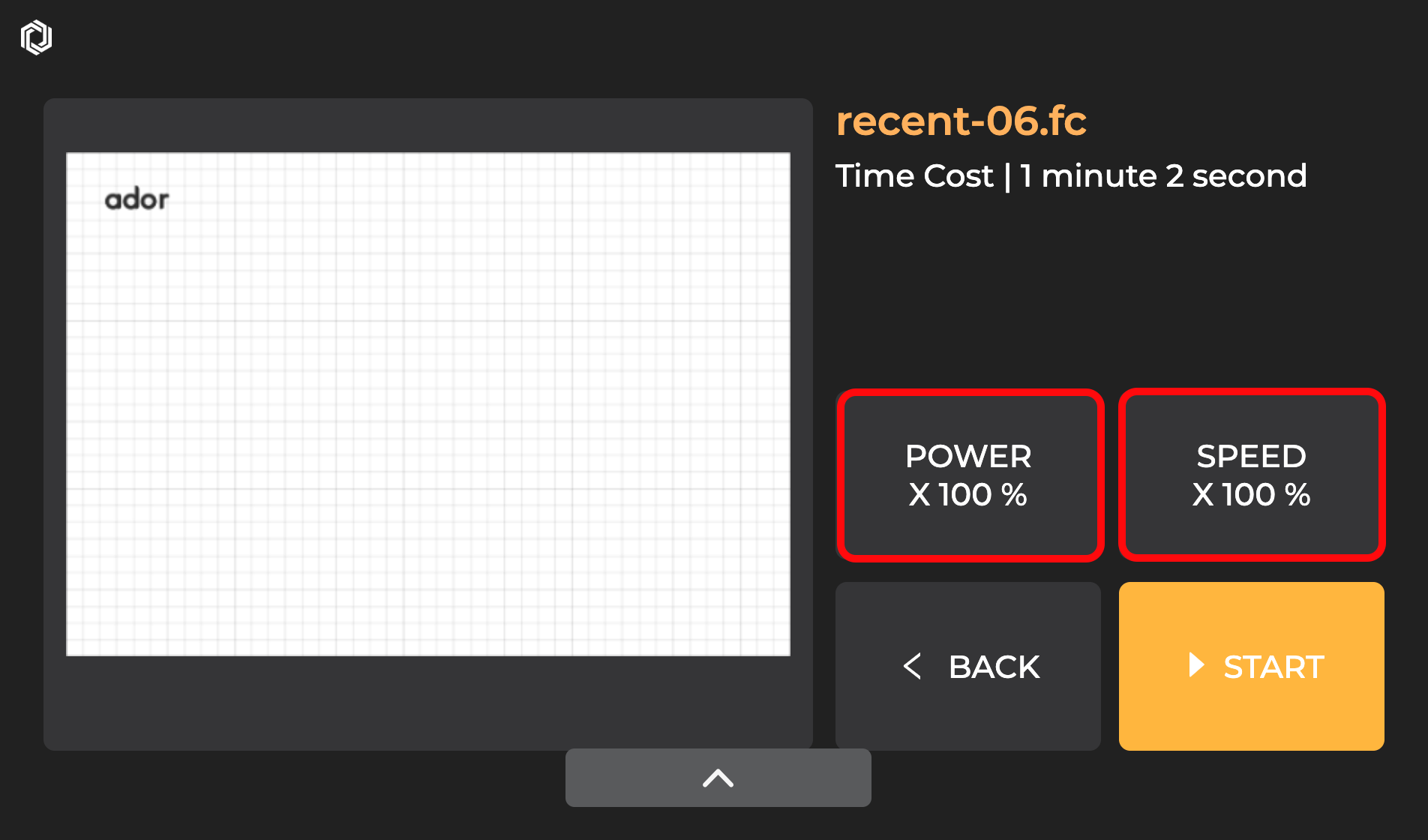

• Certifique-se de que as configurações estejam definidas corretamente no painel.



• Após confirmar as configurações, execute a mesma tarefa novamente.



Determine seu resultado e a próxima ação a ser tomada:

Etapa 5 - Reduza a velocidade do exaustor

Se a fonte de alimentação da máquina não estiver estável e a velocidade do ventilador estiver definida na velocidade mais alta, a saída do laser pode ficar fraca ou nenhum laser será emitido.
Por favor, teste ajustando a velocidade do ventilador para a configuração mais baixa e, em seguida, use o mesmo arquivo para trabalhar novamente.

Máquina >> Configurações >> Configurações de Hardware >> Velocidade de Rotação do Ventilador >> 10%

Determine seu resultado e a próxima ação a ser tomada:

Etapa 6 - Teste de corte

Para verificar se o módulo laser está em boas condições, prepare uma peça de madeira/MDF de 3mm e coloque-a no canto superior esquerdo.
Use a configuração padrão no Beam Studio e execute a tarefa para ver se ela pode ser cortada sem problemas.

Determine seu resultado e a próxima ação a ser tomada:

Passo 7 - Entre em contato com o Atendimento ao Cliente
