Ador - Instalação do Módulo de Impressão

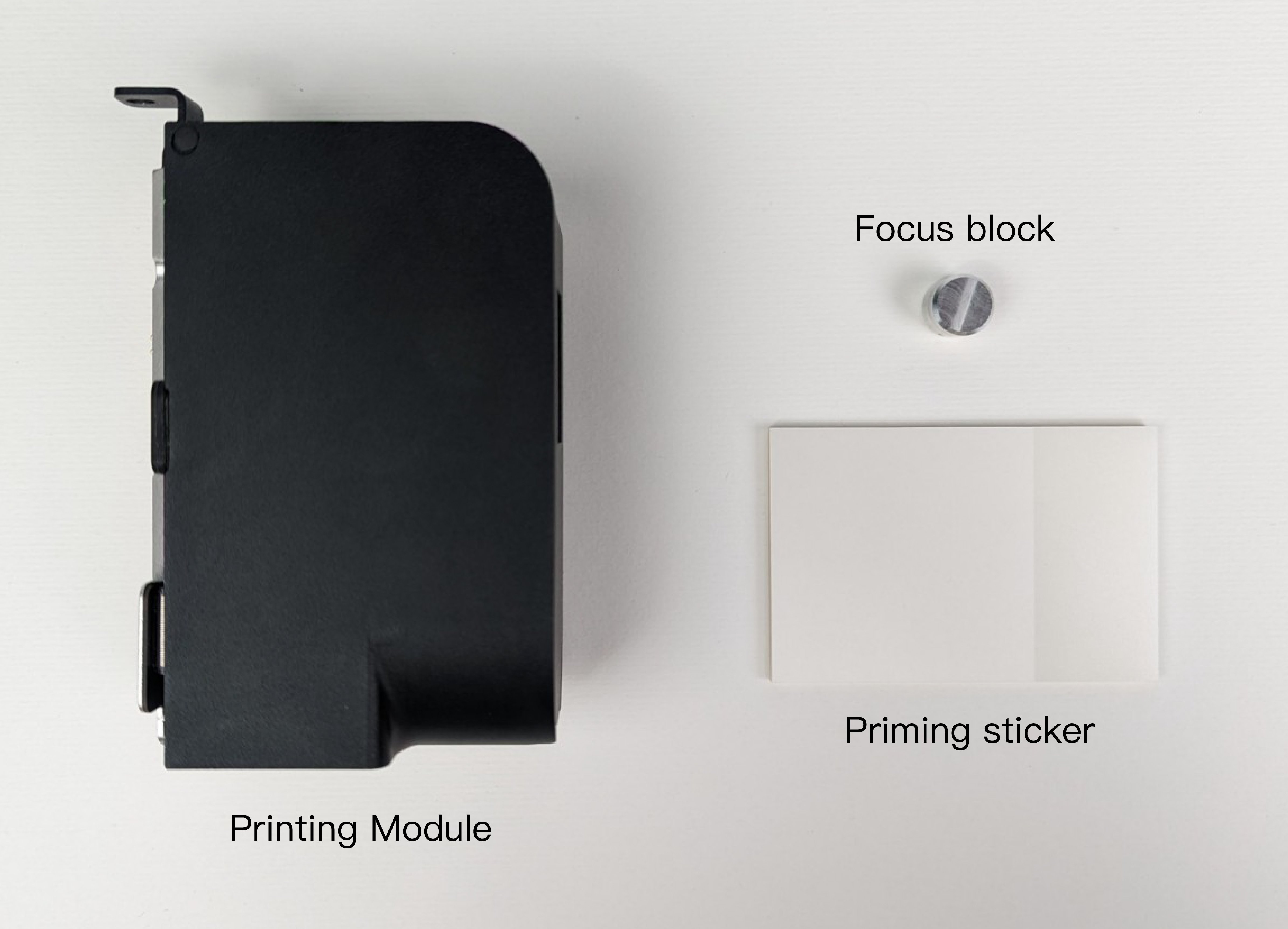

O que vem na caixa?

• Módulo de Impressão
• Bloco de foco (8mm)
• Adesivo de preparação

Instruções de Instalação

Certifique-se de que você atualizou para a versão mais recente do Beam Studio e do Firmware do Ador. Você pode atualizar seu firmware seguindo o tutorial "Atualização de Firmware" no Centro de Ajuda do Ador.

Instalação do Módulo de Impressão

1. Solte o parafuso manual 『A』 no adaptador do módulo 『B』.
2. Alinhe o ponto 『C』 do módulo de impressão com o ícone de desbloqueio 『D』 no adaptador do módulo e insira-o para baixo até o ícone de bloqueio.
3. Aperte novamente os parafusos manuais 『A』 no adaptador do módulo.

Após a instalação, complete a Calibração do Módulo de Impressão antes de iniciar a impressão.

Iniciar Impressão

1. Coloque o material dentro da máquina

2. Antes de Focar: Mova o módulo de impressão para cima do material. Certifique-se de posicionar o Bloco de foco sob a sonda de focalização do Ador para a operação de foco automático.

*Aviso: Não realize a operação de Foco Automático sem usar o Bloco de foco. Isso pode danificar a cabeça de impressão.

3. Iniciar a Focalização:
Clique duas vezes no botão de foco no lado esquerdo da máquina ou mantenha pressionado o botão "AF" no painel da máquina. Além disso, um aviso aparecerá no painel para garantir que o bloco de foco foi posicionado corretamente. Clique em "Continuar" para prosseguir. A focalização está concluída quando o módulo de impressão toca o material e se move para cima. Certifique-se de que a distância focal esteja correta antes de cada impressão.

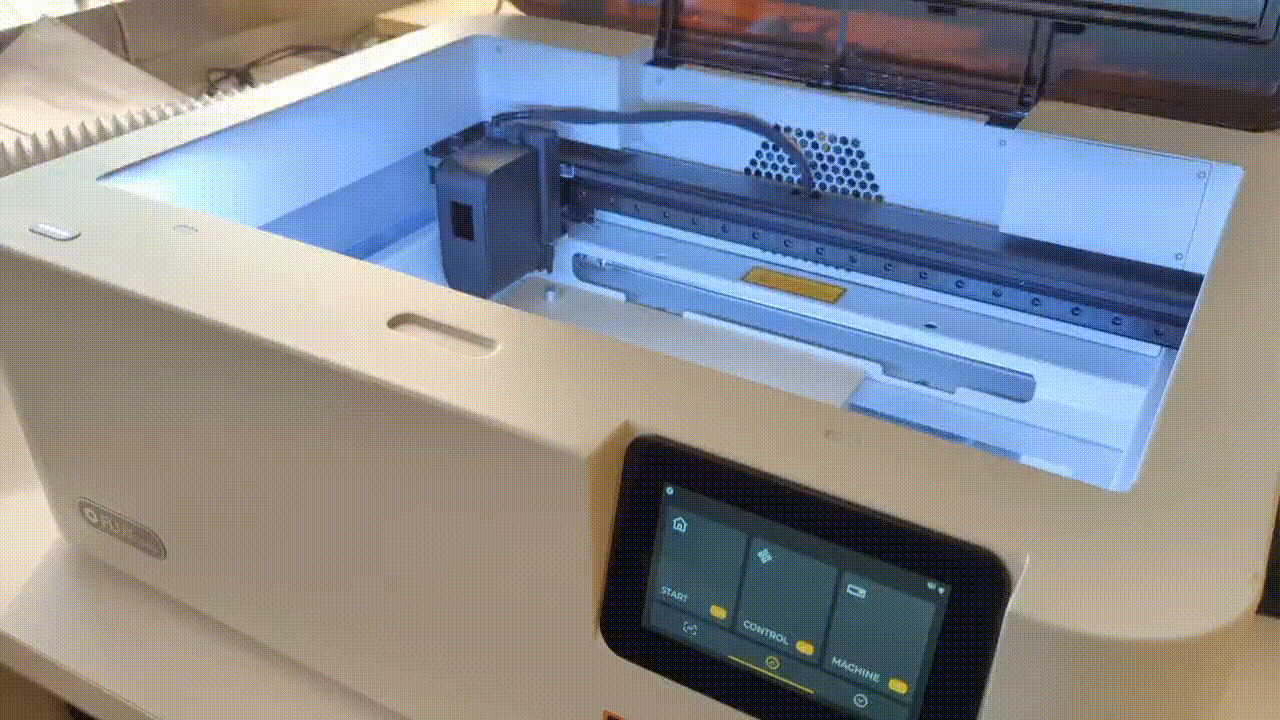

a. Mantenha pressionado o botão "AF" no painel da máquina:

b. Clique duas vezes no botão de foco no lado esquerdo da máquina:

4. Coloque o adesivo de preparação: Pegue um adesivo de preparação e coloque-o na área de trabalho não utilizada.

5. Remova o bloco de foco e feche a porta

6. Execute a versão mais recente do Beam Studio no seu computador.

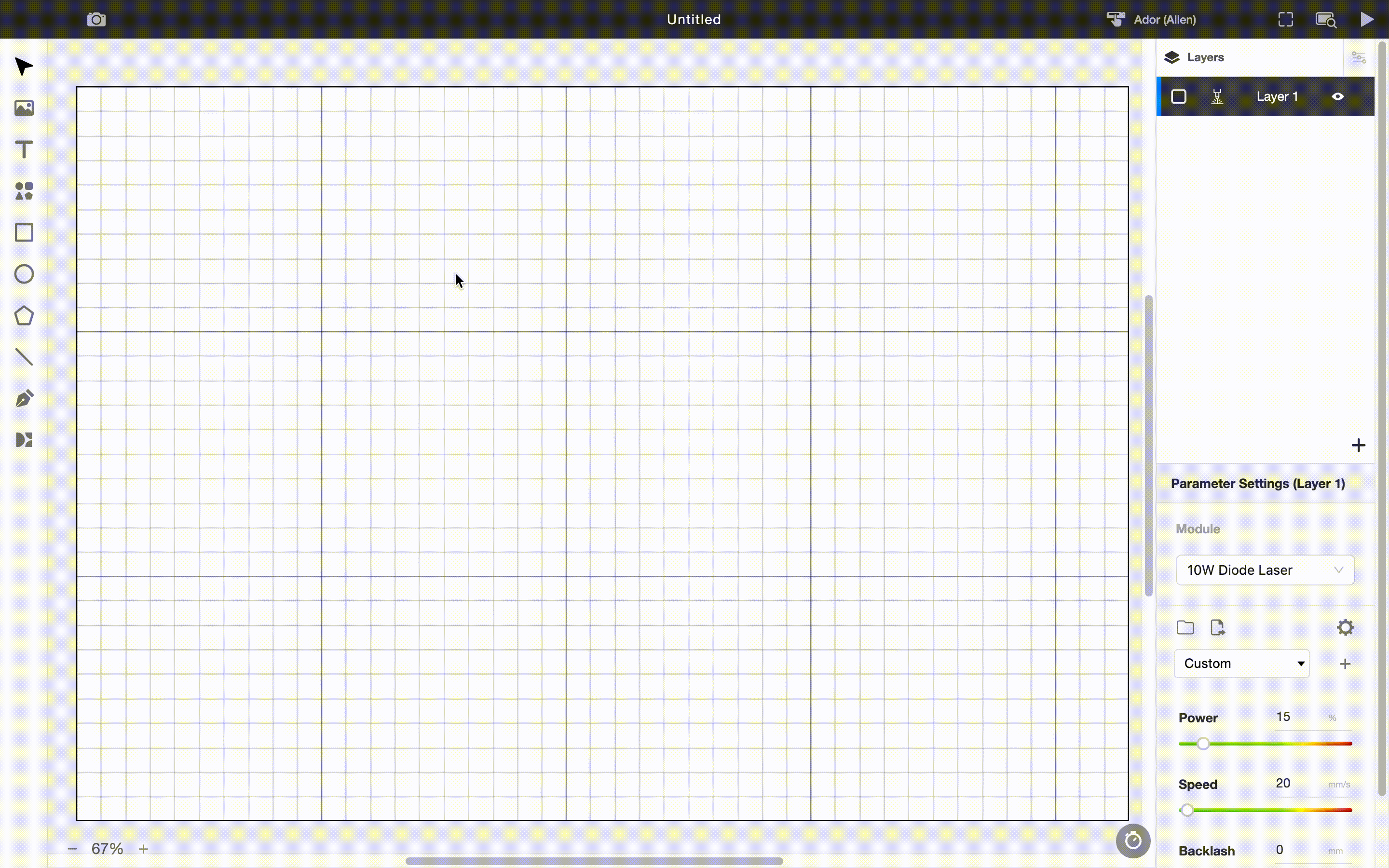

7. Importe o arquivo de exemplo: Selecione "Arquivo" > "Exemplos" > "Exemplo de Impressão Ador - Cor Única"

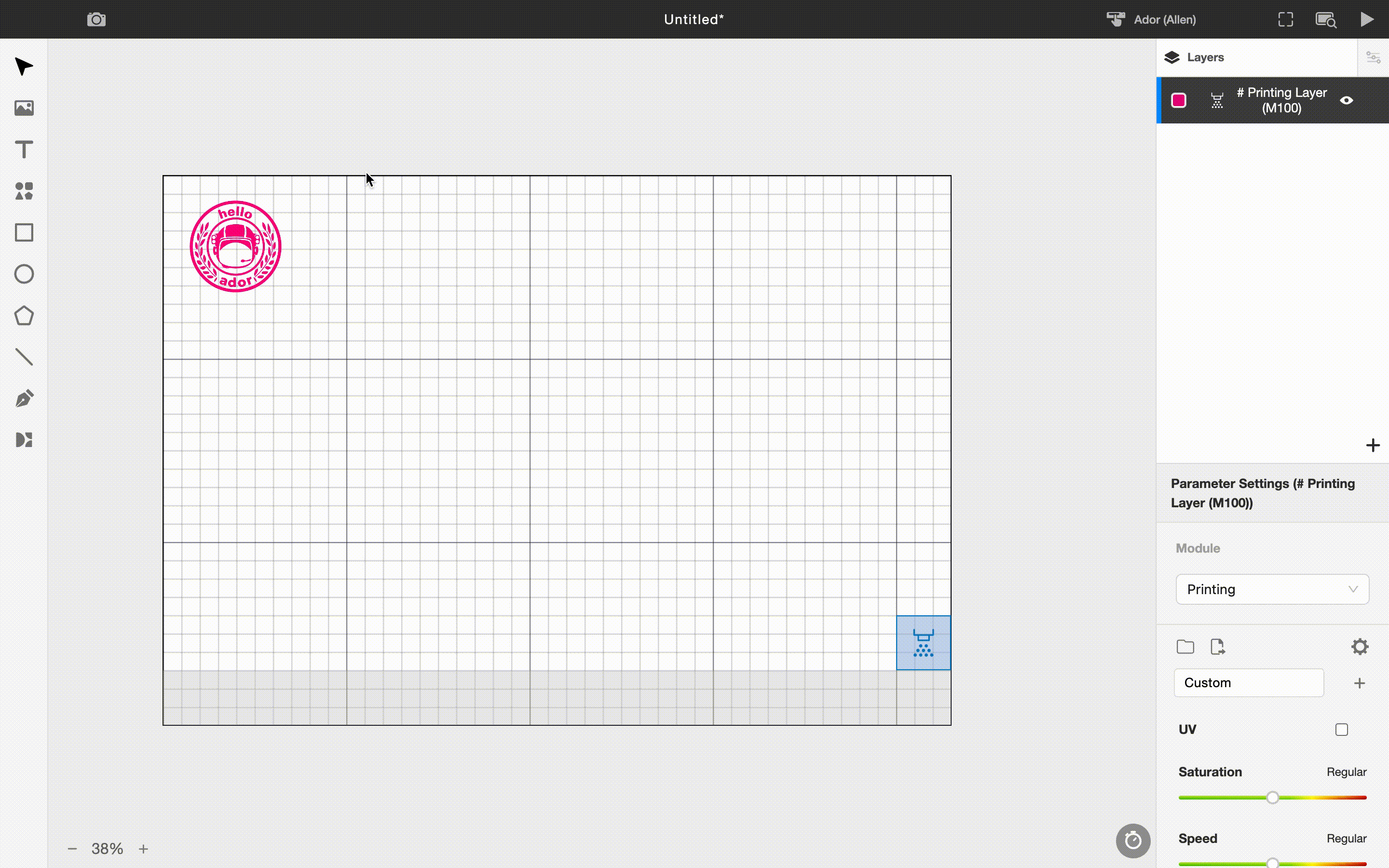

8. Visualize a posição de gravação: Clique no ícone da câmera no canto superior esquerdo, selecione o nome da máquina e a visualização será concluída.

9. Mova a amostra e a área de preparação: Arraste e solte a imagem na posição de impressão desejada. A área de preparação deve estar alinhada com o adesivo de preparação.

10. Instale o Cartucho de Tinta Cartucho de Tinta:

a. Agite suavemente o cartucho de tinta.

b. Remova o clipe de proteção.

c. Limpe o cabeçote de impressão com panos sem fiapos umedecidos com álcool (recomendado acima de 99%).
Observe a direção da limpeza, que deve ser feita em um único sentido; não esfregue para frente e para trás.

d. Instale o cartucho de tinta no módulo de impressão.

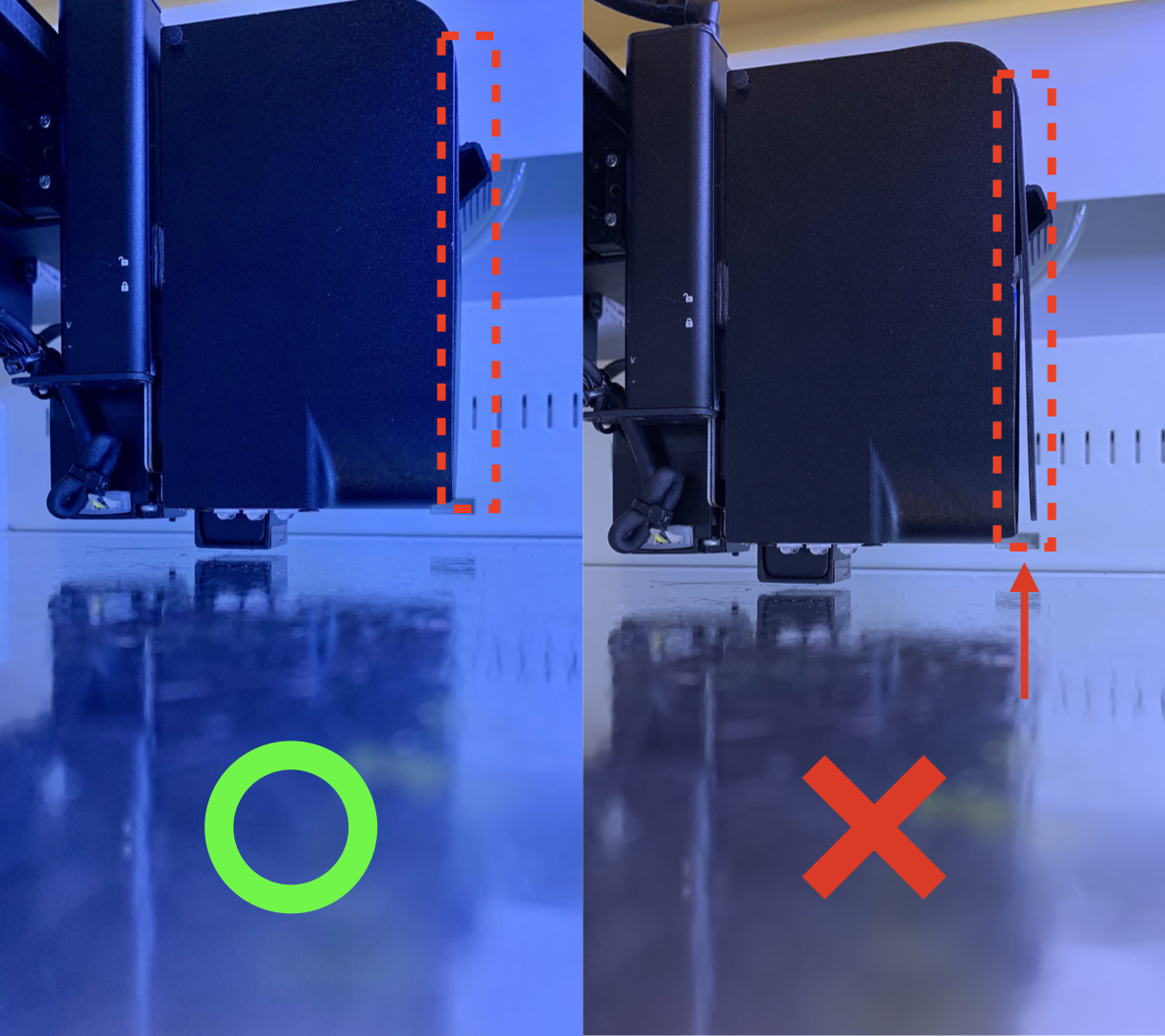

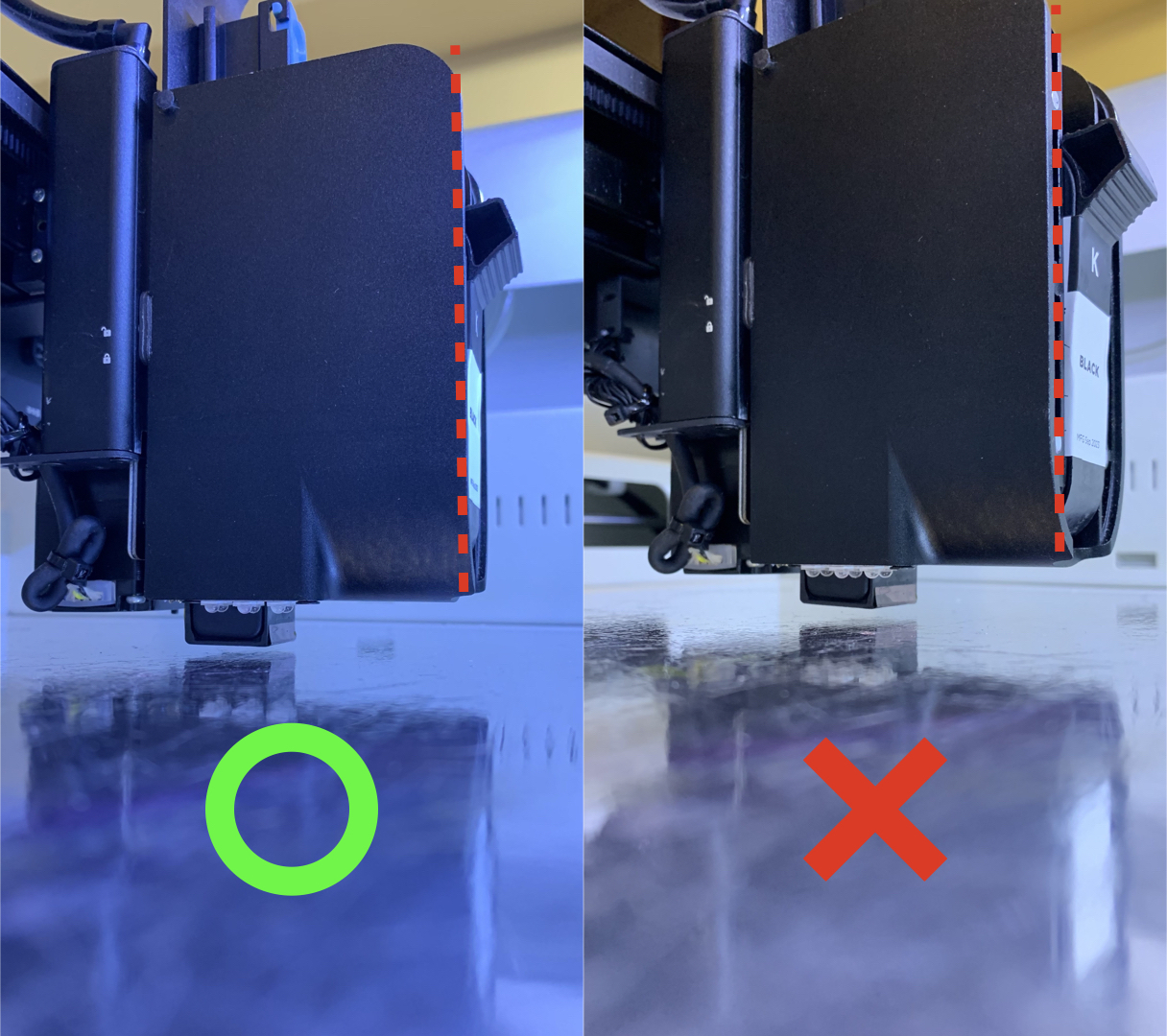

Certifique-se de que o cartucho de tinta esteja instalado corretamente e que a tampa do módulo esteja completamente fechada.

11. Feche a porta:

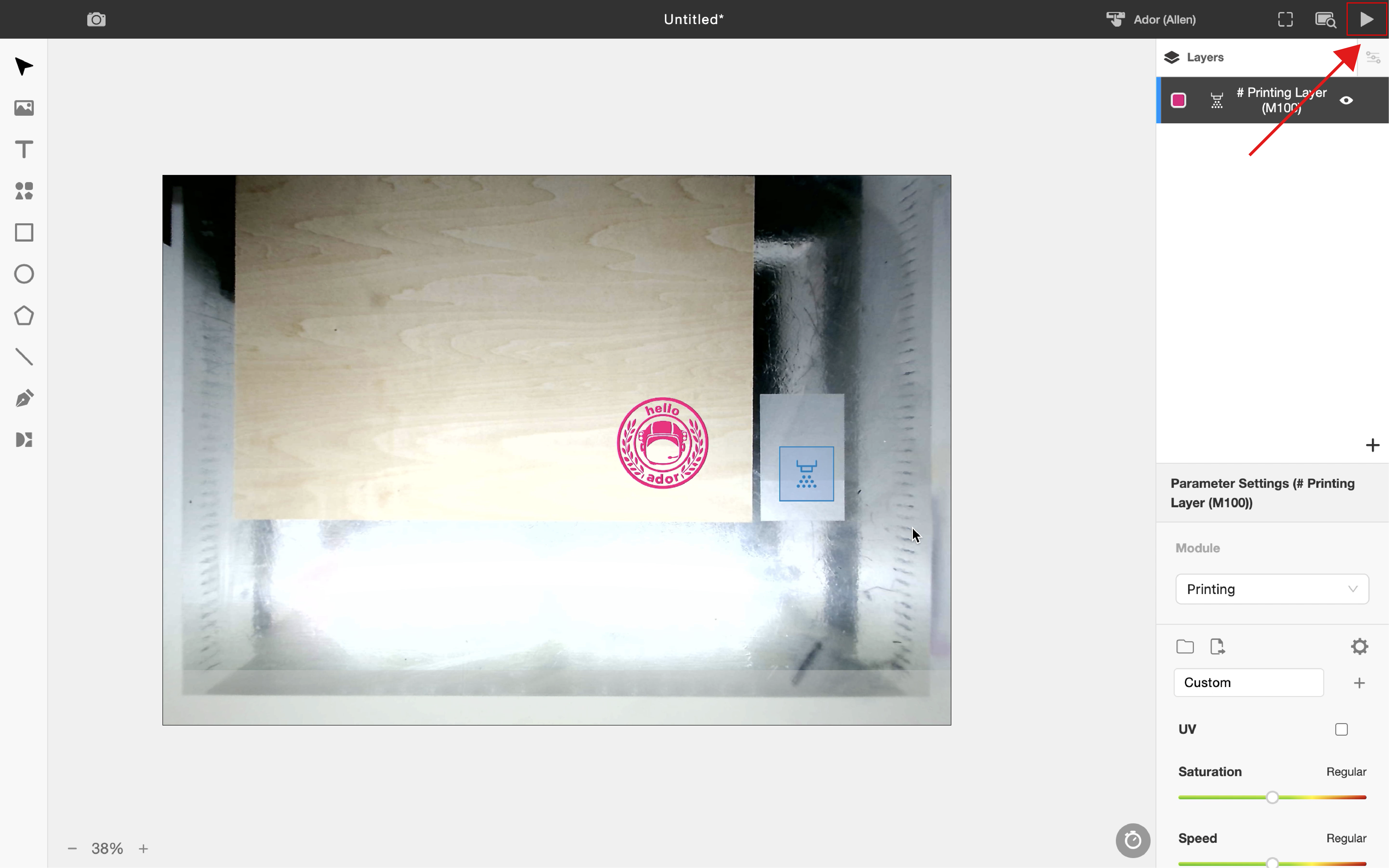

12. Envie o arquivo: Clique no botão de seta no canto superior direito para enviar o arquivo.

Atenção: Não remova o módulo de impressão ou o cartucho de tinta enquanto a máquina estiver em operação.

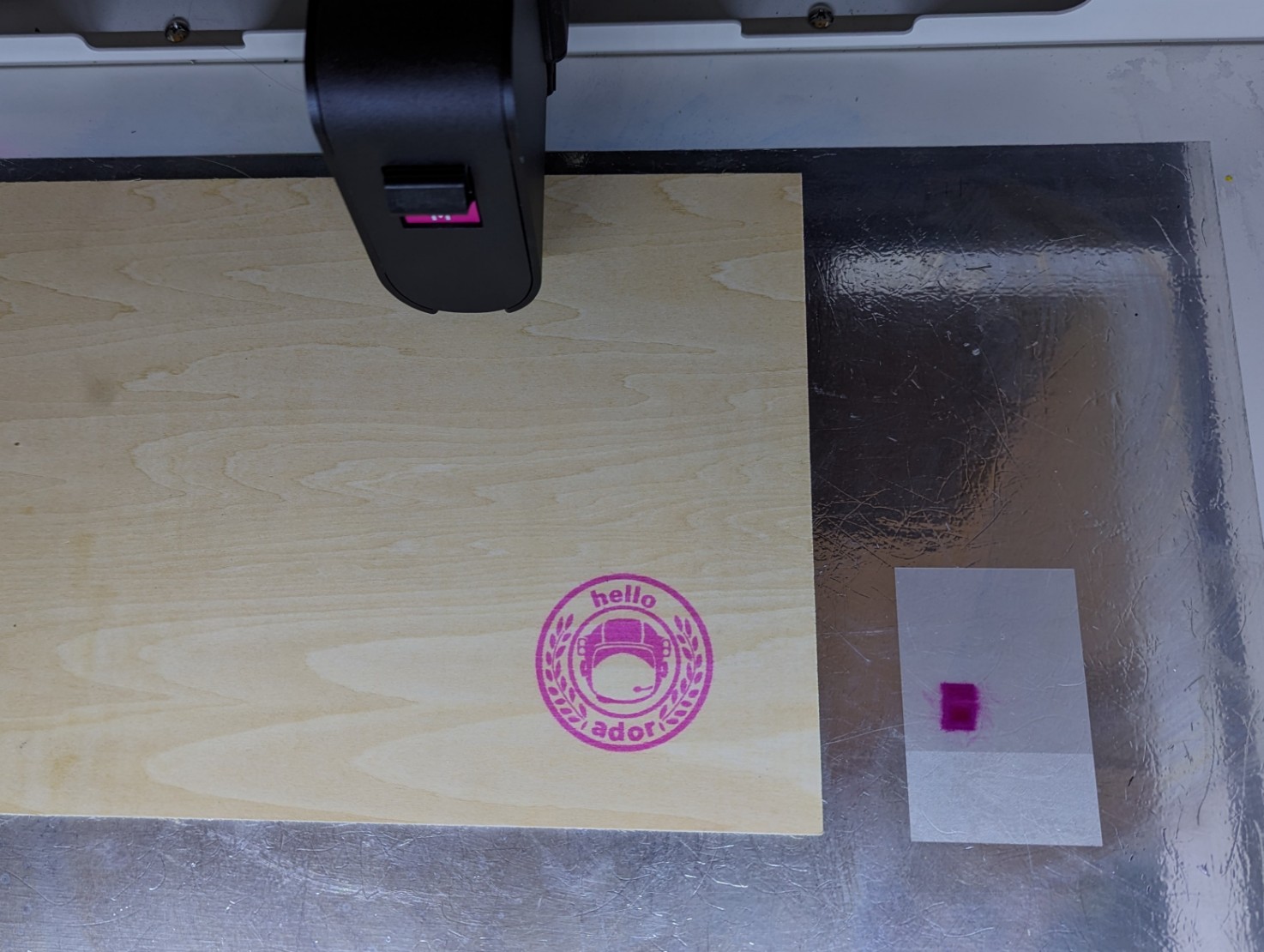

13. Após a impressão, limpe o cabeçote de impressão novamente da mesma maneira e, em seguida, recoloque o clipe de proteção.

Se o resultado da impressão estiver borrado, pouco nítido ou com cores fracas, verifique se o cabeçote do laser está focado corretamente.
Se correto, verifique a compatibilidade/parâmetros do material e encontre a solução de problemas aqui: Ador - Resultados de Impressão Insatisfatórios/Impressão Desalinhada
