⚠️ Atenção: O recurso de passagem não está disponível na Europa.
|
Descrição
Este artigo irá guiá-lo através da configuração da função passthrough e iniciando uma tarefa de teste de gravação após a instalação do hardware.
Para imprimir com passthrough, veja Ador - Guia de Impressão Passthrough.
Ferramentas
| 1 | Chave Phillips |
| 2 | Chave Soquete Sextavada (7mm) |
| 3 | Fita Adesiva de Papel (Opcional) |
Passo 1
Separe a máquina da base se elas estiverem montadas.
Passo 2
Desparafuse estes dois parafusos na parte traseira com uma chave Phillips.
Passo 3
Desparafuse os parafusos embaixo da estrutura.
|
Etapa 4
A estrutura traseira de passagem pode então ser removida.
(Os parafusos não serão necessários para a gravação passthrough, mas é recomendado mantê-los.)
Etapa 5
Coloque a estrutura traseira de passagem na posição designada.
Etapa 6
Desparafuse os dois parafusos.
Etapa 7
Desparafuse os parafusos embaixo da estrutura frontal.
|
Etapa 8
A estrutura frontal de passagem pode então ser removida.
Etapa 9
Remova os dois clipes nas estruturas frontais.
(Esses dois clipes não serão necessários para a gravação passthrough, mas é sugerido mantê-los caso haja necessidades futuras. Por favor, consulte a instalação sem passagem.)
Etapa 10
Coloque a estrutura frontal de passagem na posição designada.
Etapa 11
Monte a máquina e a base de extensão.
Etapa 12
Coloque o favo de mel na camada de 37mm/1,4 polegadas ou na camada de 77mm/3,0 polegadas de acordo com a espessura do seu material. Por favor, consulte o artigo para a instalação do favo de mel.
| Camada | Foto |
Faixa de Altura |
| 37mm / 1,4 polegadas | 0 - 3 mm | |
| 77mm / 3,0 polegadas |
3 - 15 mm |
|
| 117mm / 4,6 polegadas | Não disponível para Passthrough | |
| 155 mm / 6,1 polegadas |
Não disponível para Passthrough |
Etapa 13
Insira o material na máquina. É altamente recomendado que você use material não desejado ou usado pela primeira vez para fins de prática.
A espessura máxima do material para a função Passthrough do Ador é de 15mm.
Ao inserir o material, evite que ele fique preso no cabo de alimentação ou na mangueira de ventilação, conforme mostrado nos exemplos incorretos abaixo.
Existem dois cenários para a colocação dos materiais. Por favor, veja as instruções abaixo.
Materiais de 0 - 3 mm
|
||
|
||
Materiais de 3 a 15 mm
|
||
|
||
Etapa 14
Coloque fita adesiva de papel bem ao lado da borda do material no favo de mel ou no material de base.
A fita é aplicada para alinhar cada gravação, e explicaremos como usá-la mais adiante no artigo.
Materiais de 0 - 3 mm
|
||
|
||
Materiais de 3 a 15 mm
|
||
|
||
|
||
Observação Importante |
|
|
|
|
|
|
|
Etapa 15
Ligue a máquina e realize o foco automático no seu material.
Passo 16
Certifique-se de ter as seguintes versões de software e firmware para usar a função rotativa do Ador.
|
Beam Studio Versão 2.3.7 ou superior. (Guia) |
A versão de firmware 5.3.2 ou superior. (Guia) |
|
|
Passo 17
Habilite a função Passthrough no Beam Studio.
Defina o comprimento do seu material.
Passo 18

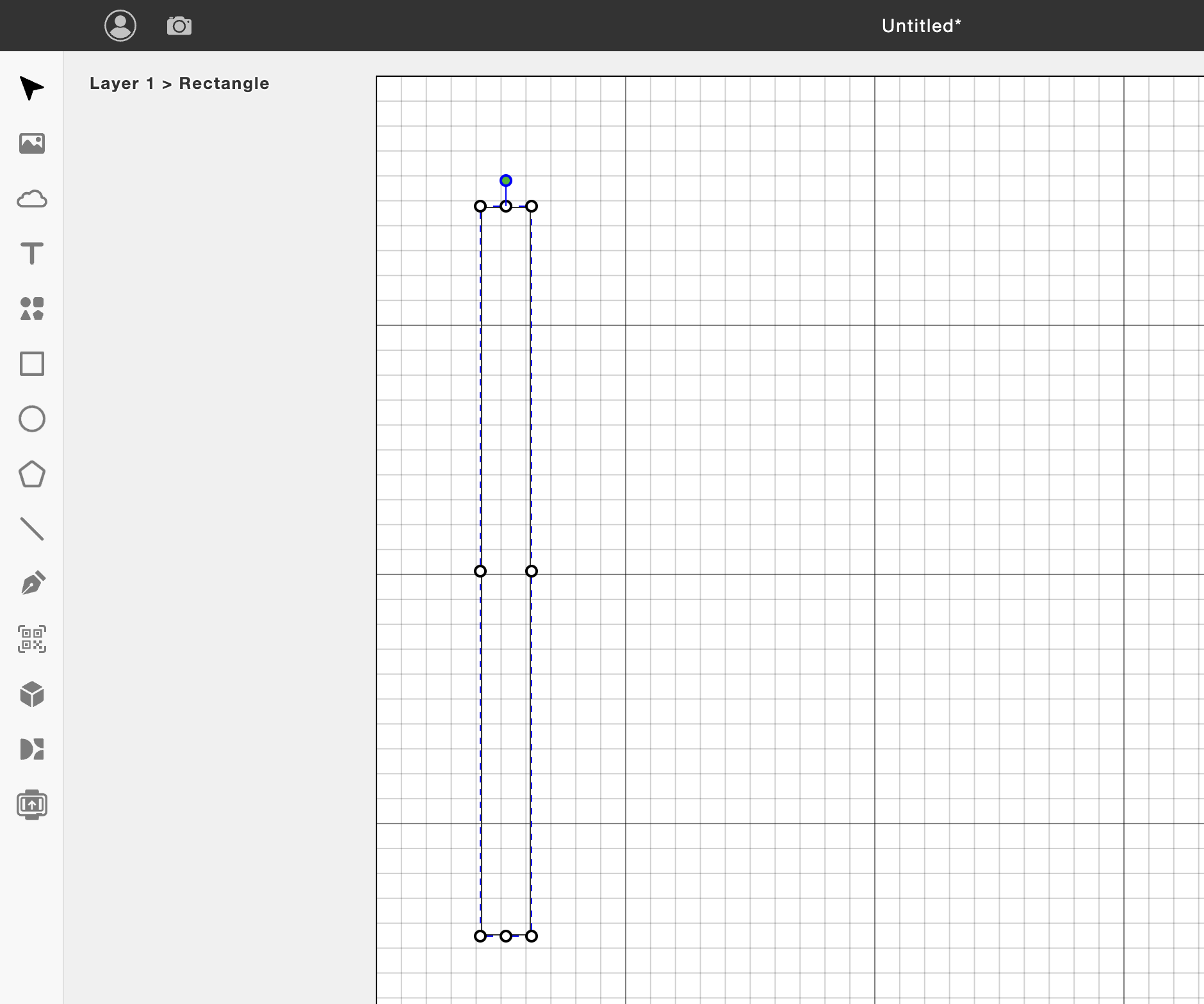

Desenhe um retângulo longo ou importe seu próprio design.
Passo 19

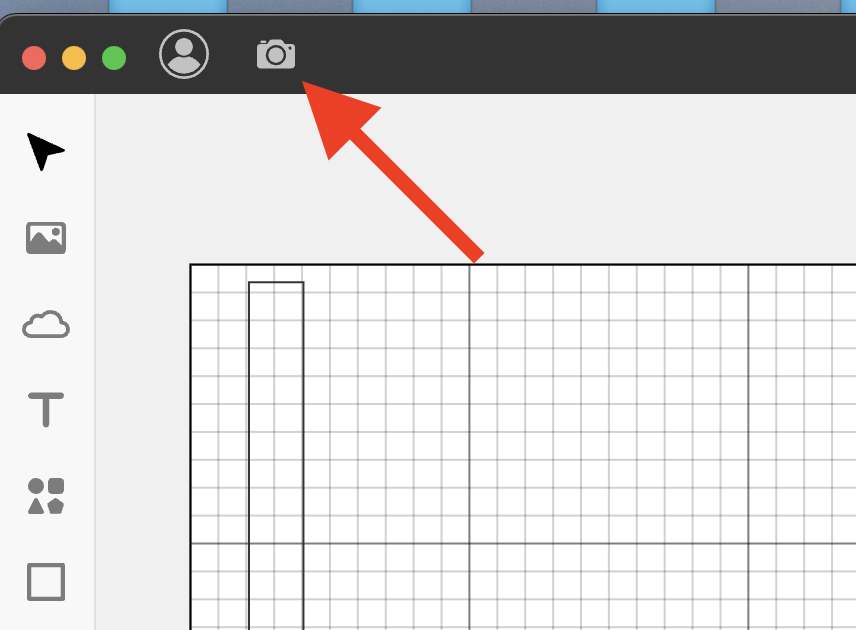

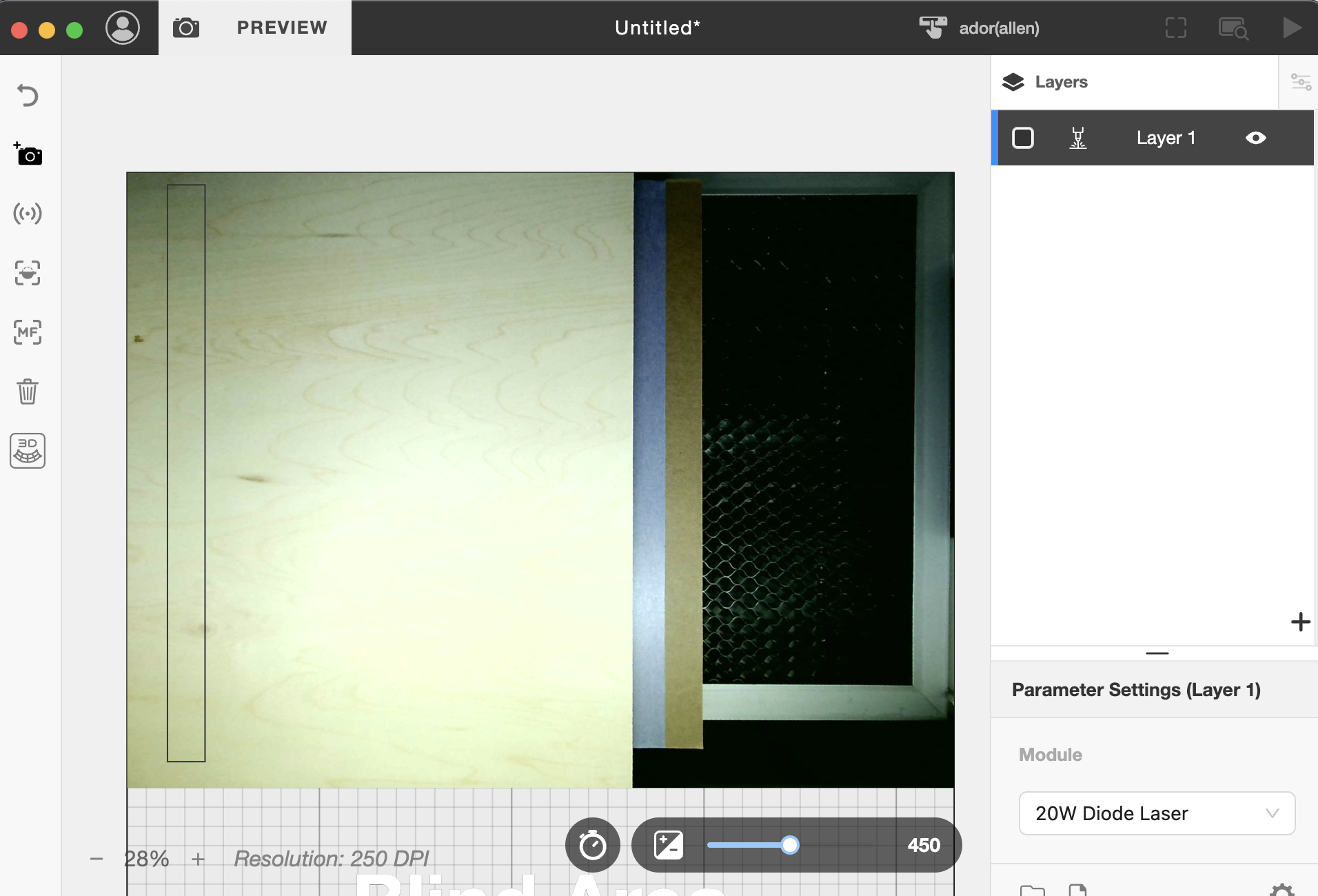

Realize a pré-visualização da câmera.
Passo 20

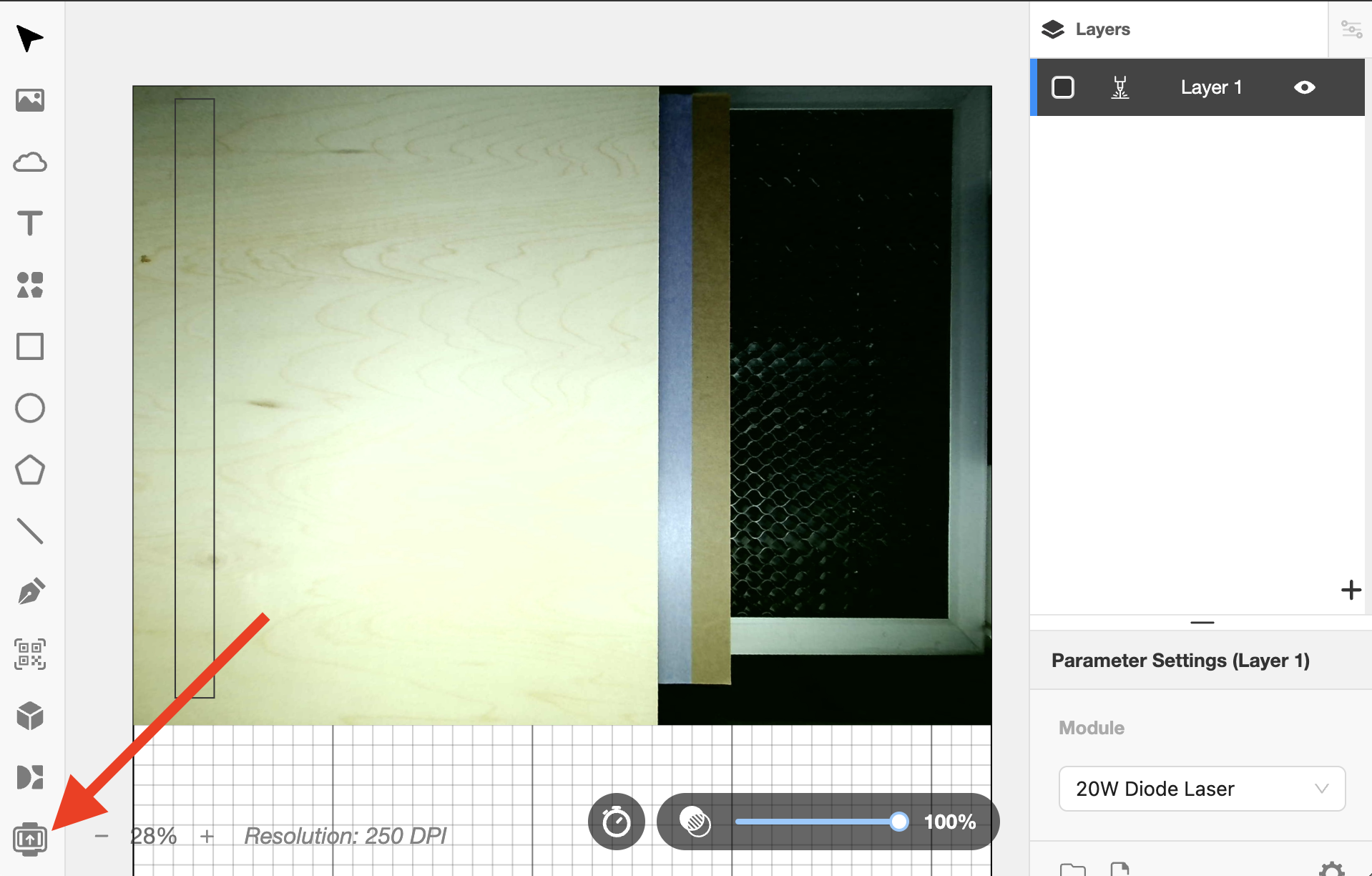

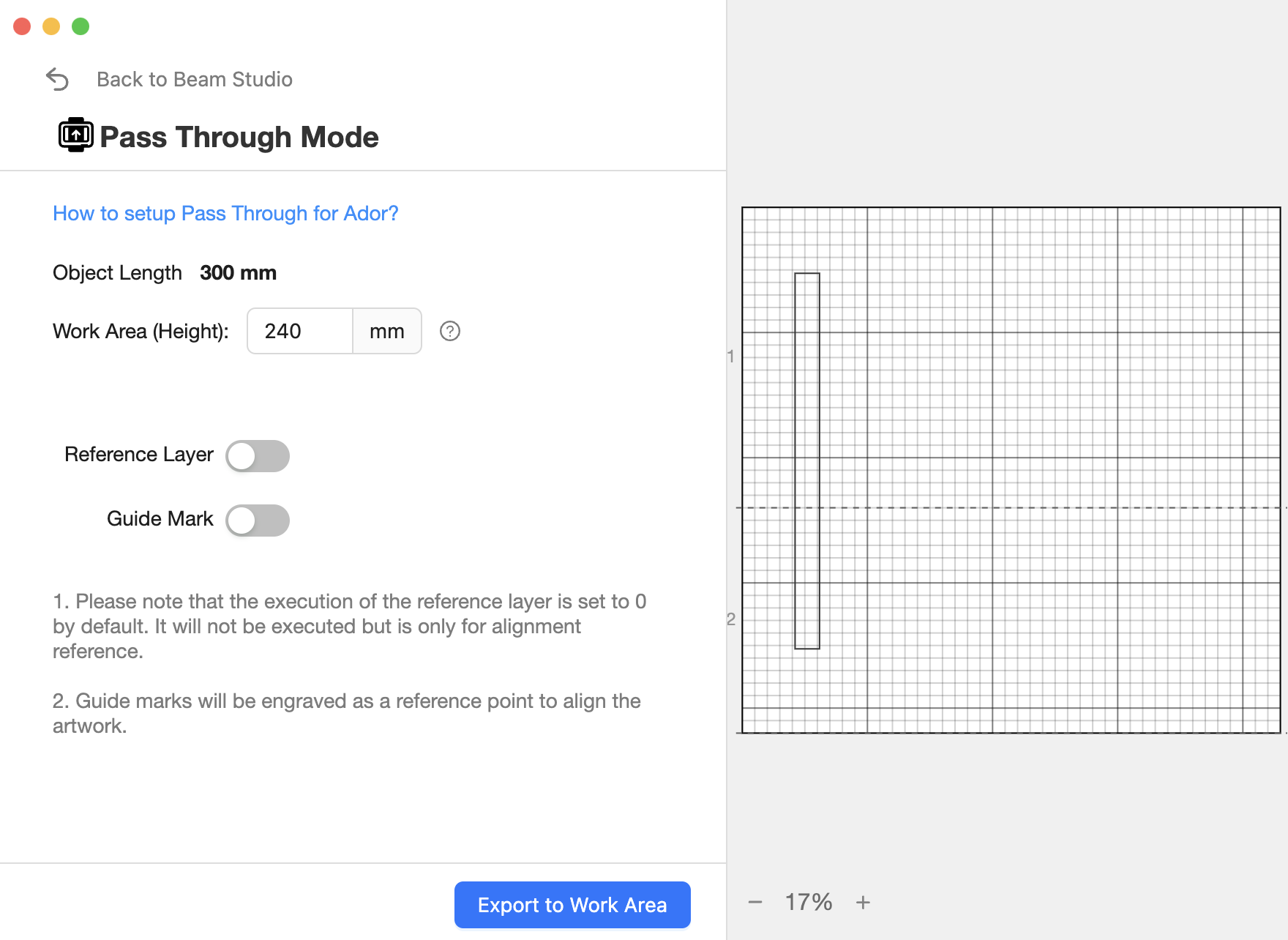

Abra as configurações do Passthrough.
Explicação de Cada Configuração
| 1. Comprimento do Objeto | |
| 2. Área de Trabalho (Altura) | |
| 3. Camada de Referência | |
1. Comprimento do ObjetoO Comprimento do Objeto é o comprimento do seu design ou arquivo importado medido pelo software. |
2. Área de Trabalho (Altura)A Área de Trabalho (Altura) é o comprimento de cada seção de gravação.
|
3. Camada de ReferênciaA Camada de Referência é uma ferramenta que cria automaticamente diferentes camadas com base no número de seções que você tem após exportar para a área de trabalho.
ExemploSe o seu objeto tiver 300mm de comprimento, definir a Área de Trabalho para 120mm exigirá três gravações, então você terá três seções, o que indica três camadas e você verá que as diferentes camadas gravarão diferentes seções do seu objeto.
|
4. Marca GuiaA Marca Guia é uma ferramenta usada para alinhar as linhas de acabamento entre cada seção de gravação.
Configurações adicionais para a Marca Guia
1. Diâmetro A configuração de Diâmetro define o tamanho dos círculos, e seu valor padrão é 40mm.
2. Coordenada X A configuração de Coordenada X define a localização dos dois círculos, que dependerá do tamanho do seu material, e seu valor padrão é 390mm.
|
Passo 21

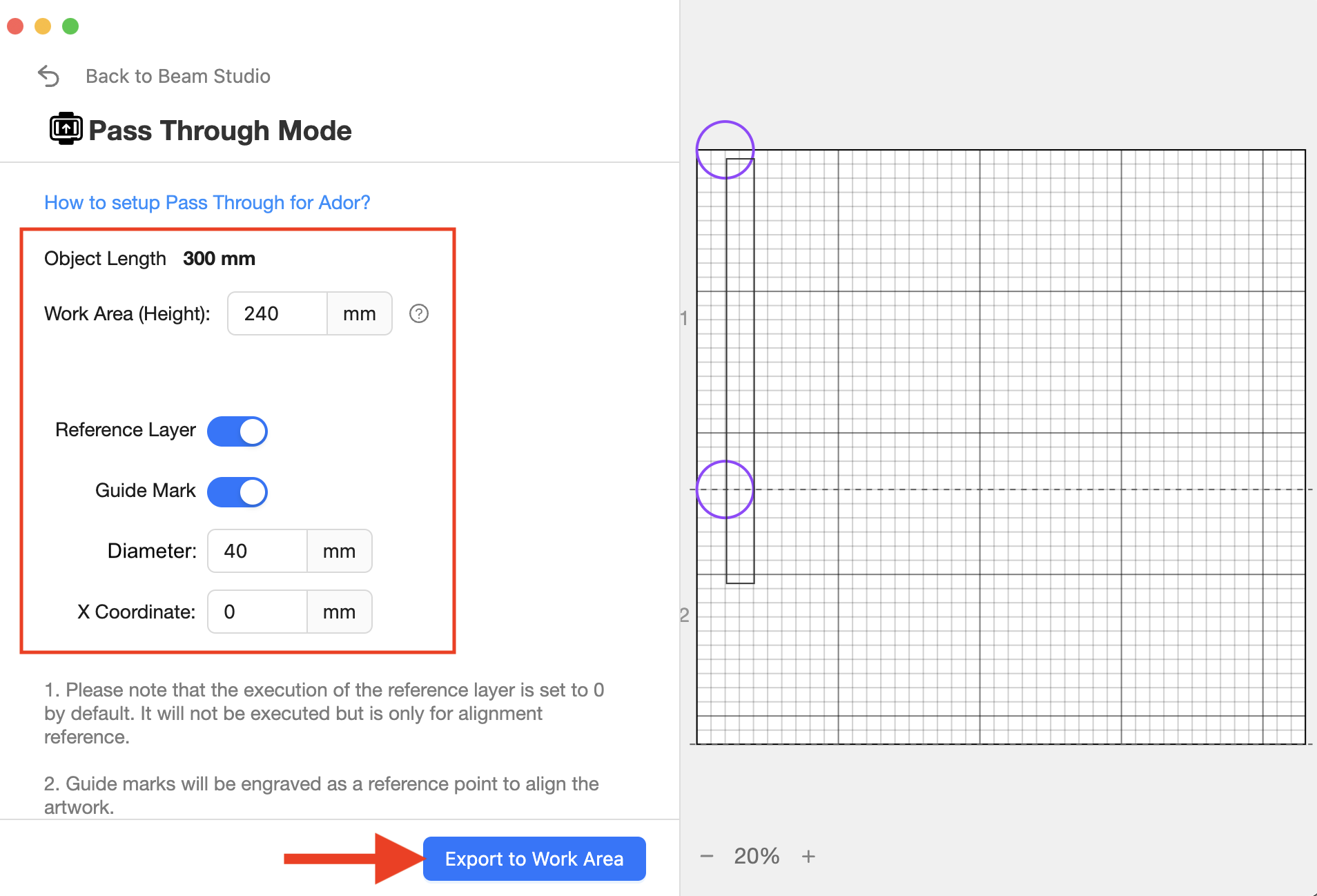

Altere as configurações de Passagem, se necessário, com base no seu design ou arquivo.
Se você está seguindo o meu exemplo, pode usar as configurações abaixo para gravar o retângulo.
Passo 22

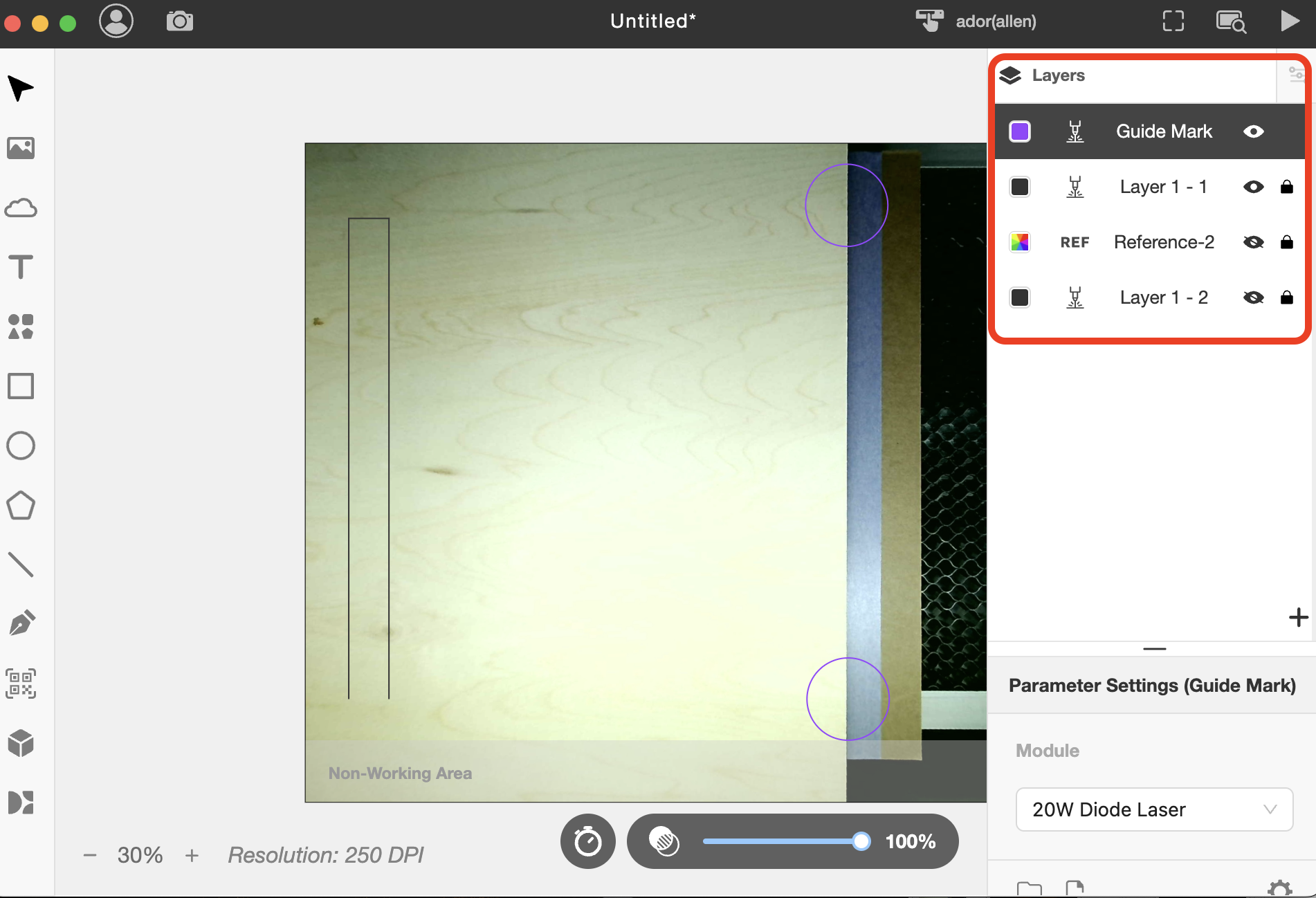

Após a exportação, você verá as camadas criadas automaticamente e os dois círculos.

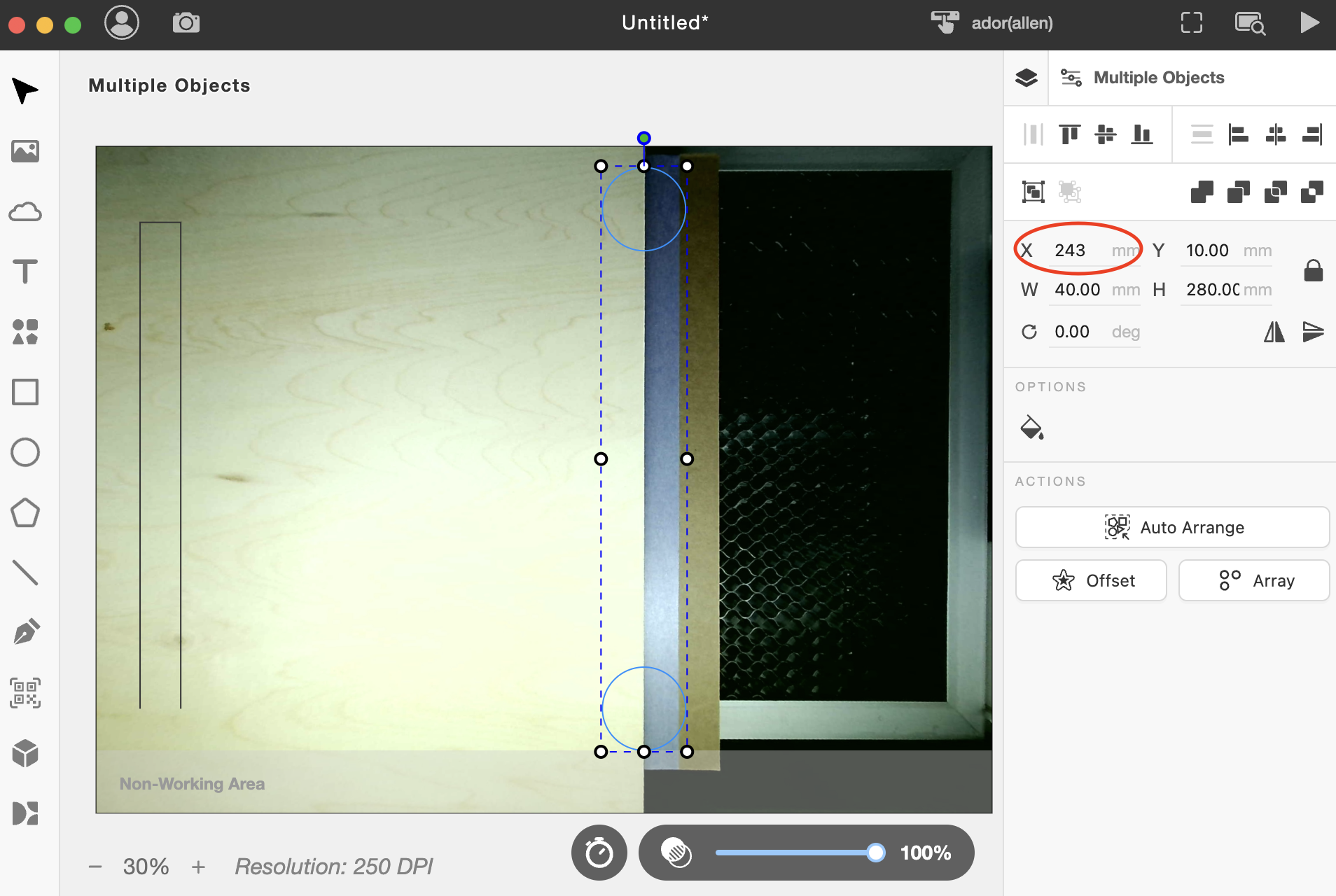

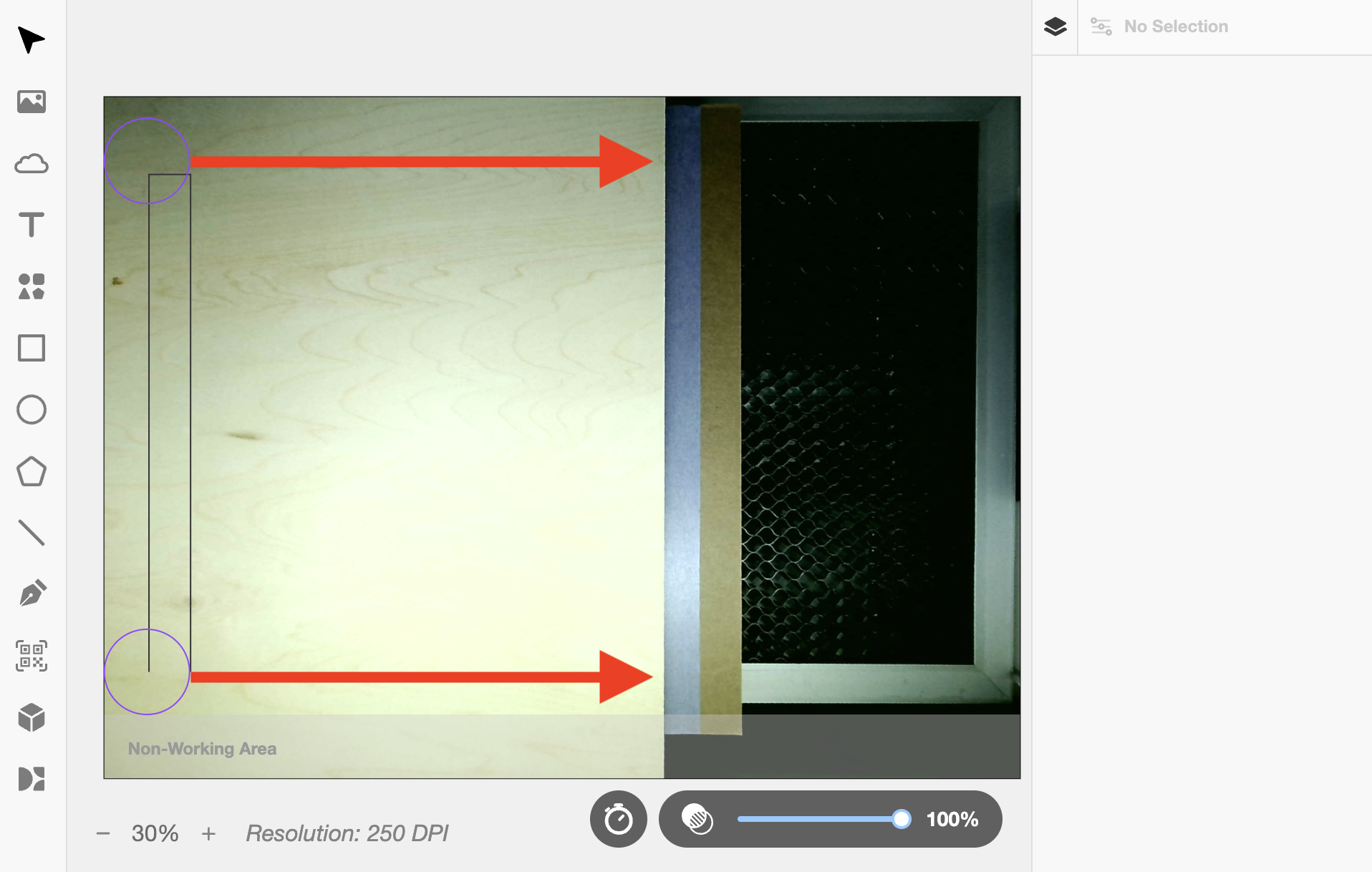

Mova os círculos de forma que metade esteja no material e a outra metade na fita.
(Sugere-se alterar o valor do eixo X para mover os círculos.)
Passo 23

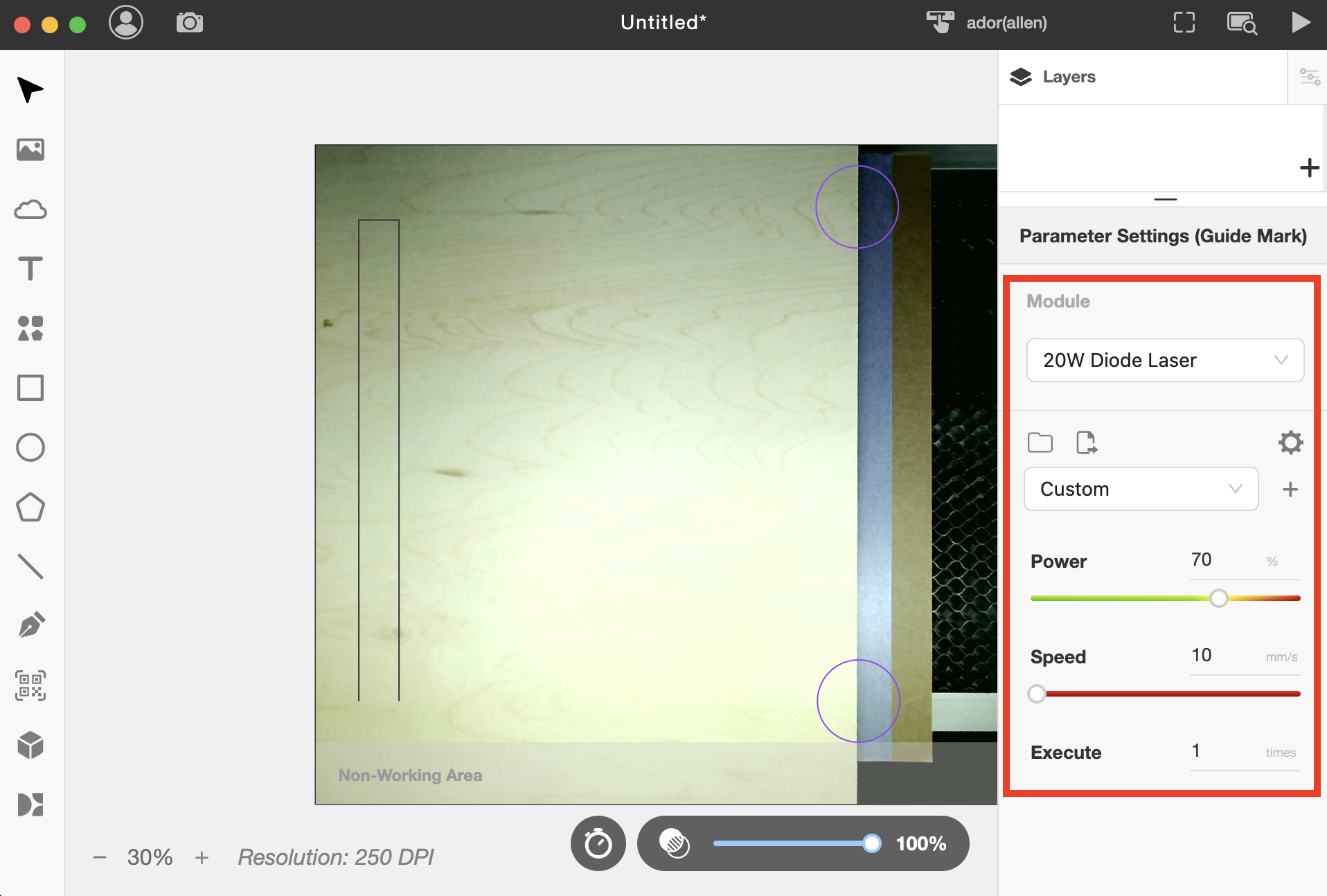

Defina os parâmetros com base no seu material e certifique-se de alterar os parâmetros em todas as camadas.
Habilite apenas a Camada 1 e a Marca Guia. Oculte as outras, pois elas serão gravadas posteriormente.
Etapa 24

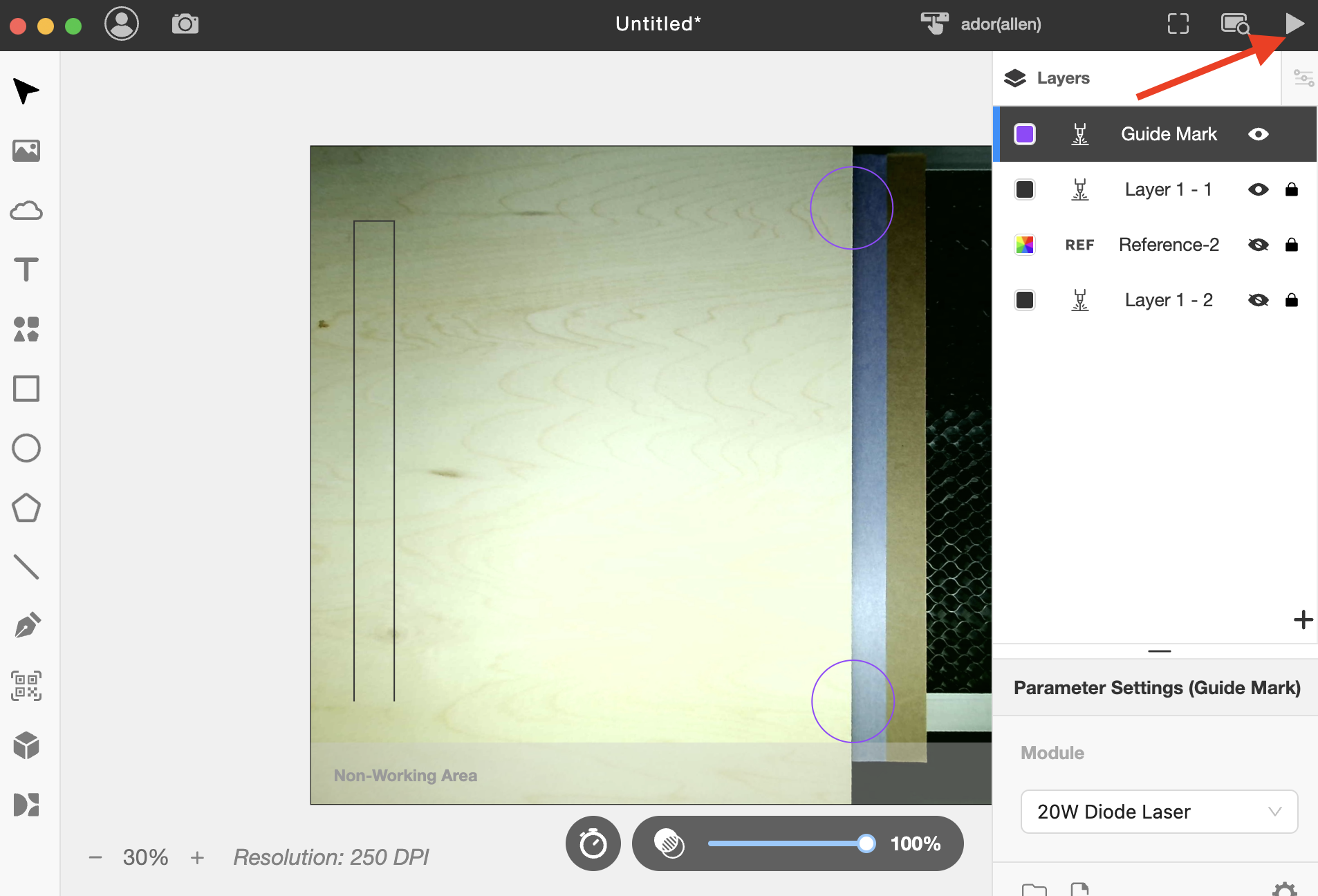

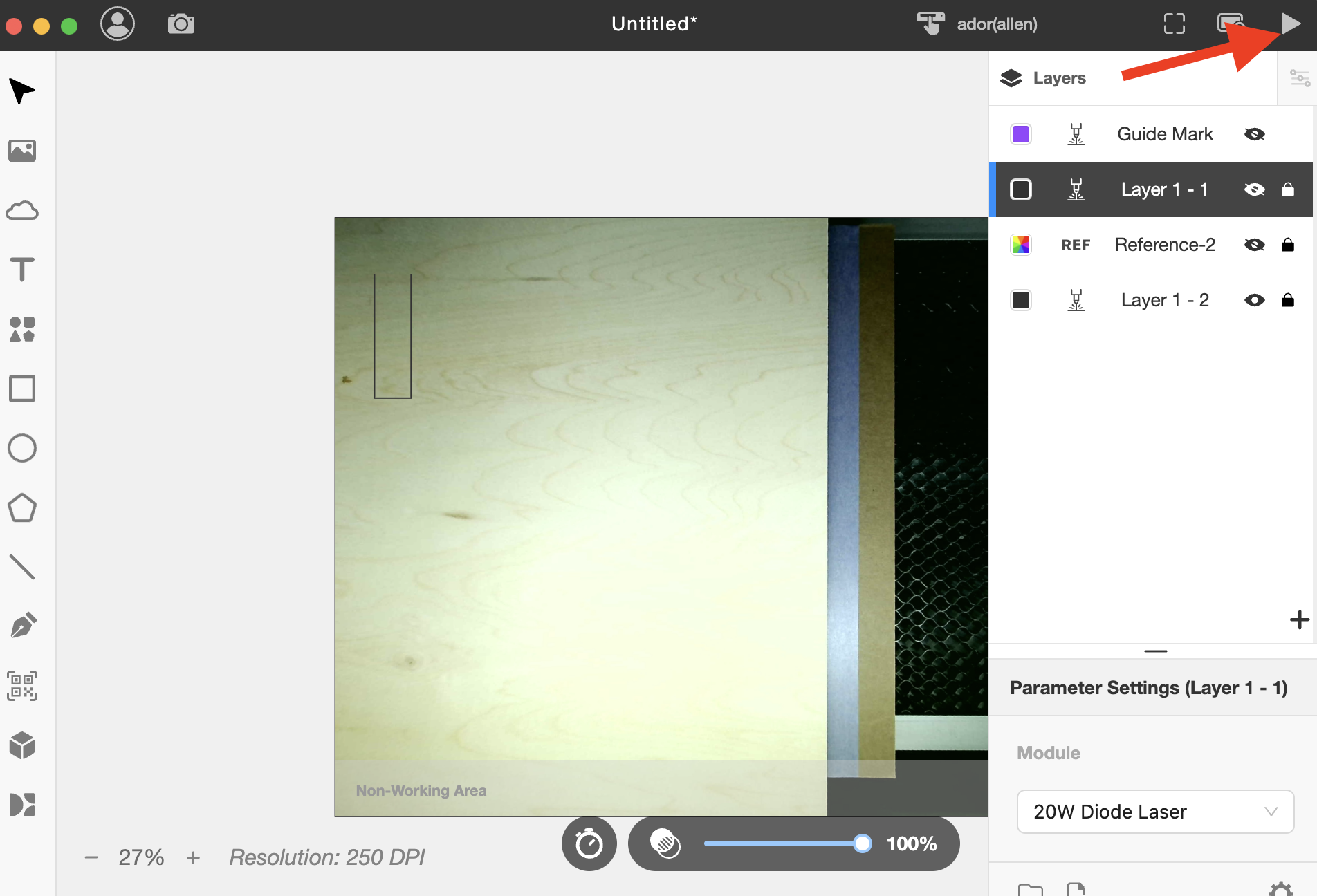

Inicie a tarefa.
(Certifique-se de que apenas a Camada 1 e a Marca Guia estejam habilitadas. As outras devem estar ocultas.)
Etapa 25

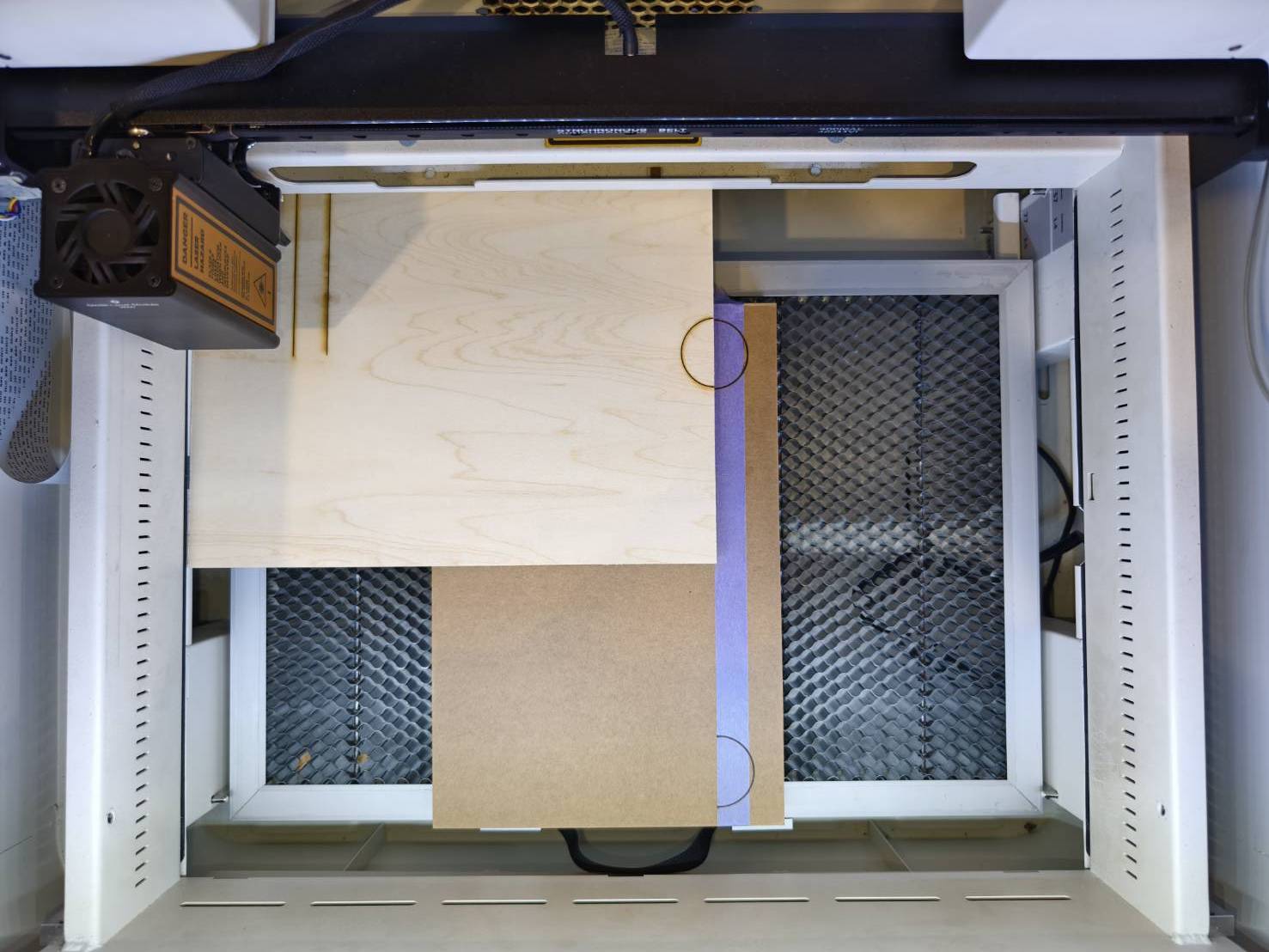

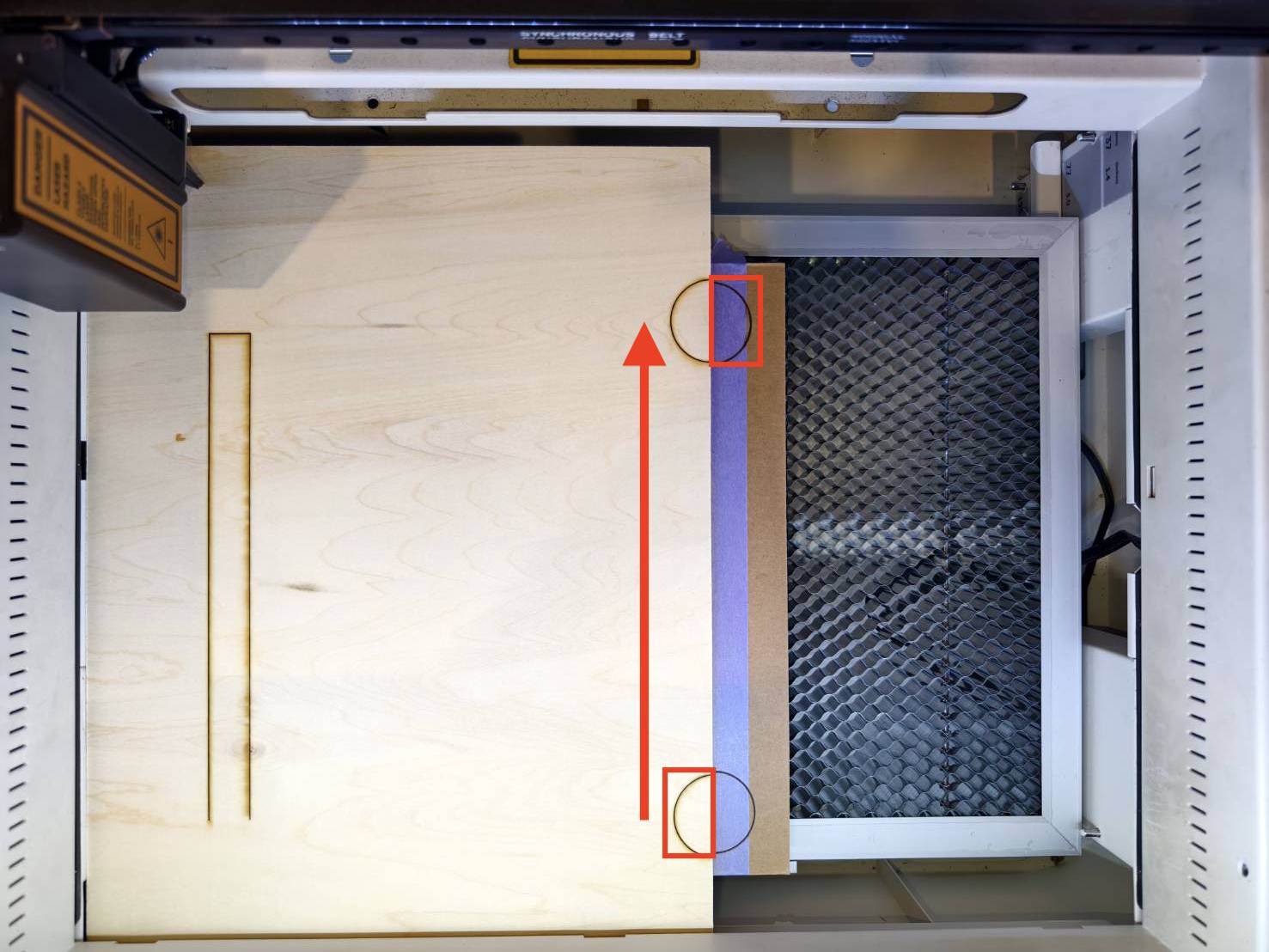

Após a primeira gravação, mova o seu material para alinhar o semicírculo inferior no material com o semicírculo superior na fita.
Por favor, segure a fita enquanto move o seu material para evitar alteração na posição.
Etapa 26
Certifique-se de que o material esteja plano. Se ele inclinar, é recomendado usar um objeto pesado ou fita para fixá-lo no lugar.
Neste exemplo, a fita é aplicada.
Por favor, tenha cuidado ao usar um objeto, pois ele pode bloquear o caminho da cabeça do laser, portanto é melhor usar objetos menores.
| Objeto | Fita |
Etapa 27

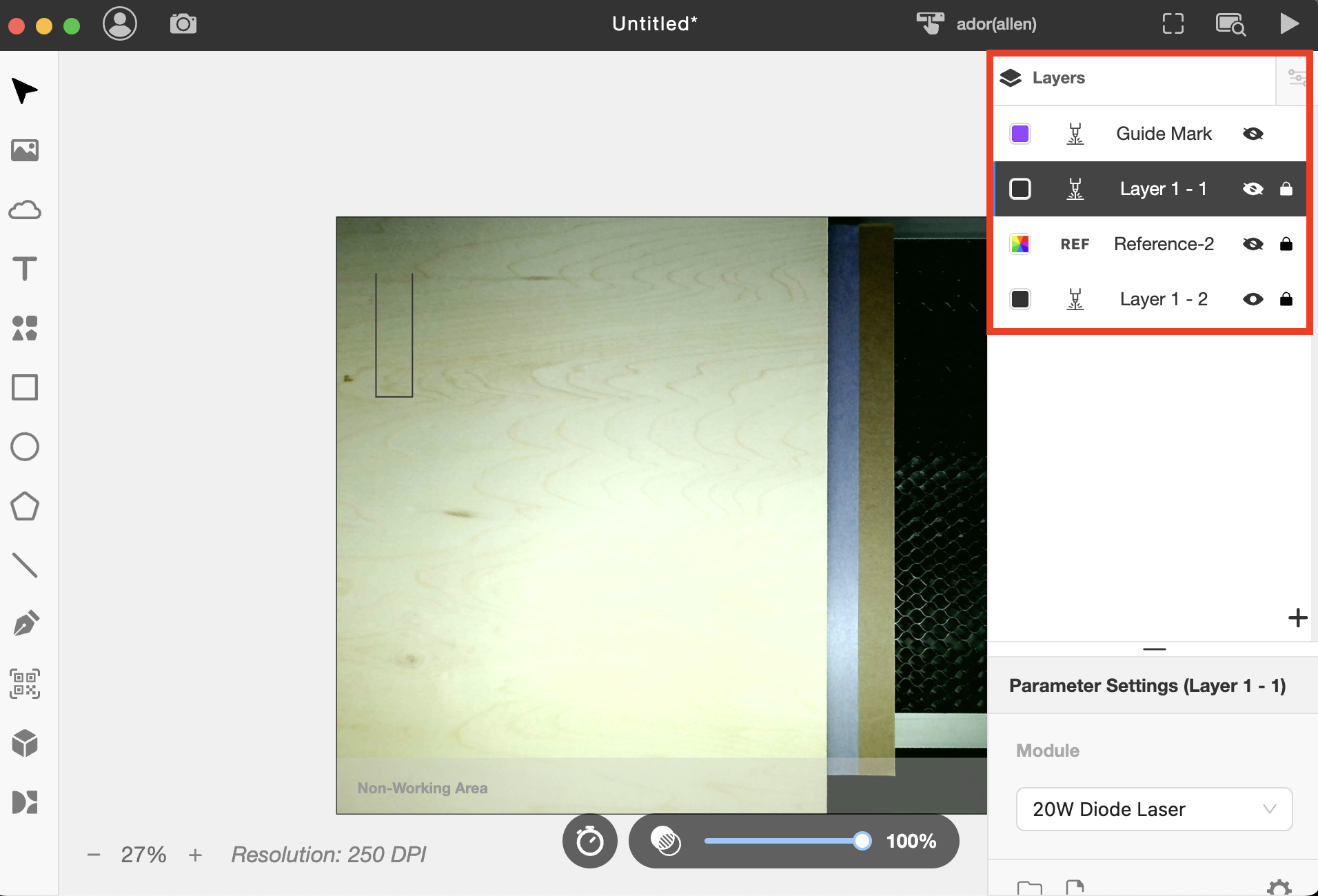

Como a primeira camada e a marca guia já foram gravadas, devemos continuar a gravar a segunda camada. Portanto, você terá que desabilitar manualmente a camada concluída e habilitar a próxima camada. A camada da marca guia só será desabilitada na última gravação.
Se você estiver seguindo o meu exemplo, por favor verifique:
- Oculte a primeira camada, pois sua parte está concluída.
- A camada da Marca Guia só será desabilitada na sua última gravação.
Neste exemplo, são necessárias apenas duas gravações, então a camada da Marca Guia será desabilitada na segunda gravação. - Habilite a segunda camada, que é a última camada neste exemplo.
- A camada de referência contém o final da primeira camada, portanto, pode ser usada para alinhamento entre camadas; ela não possui nenhuma configuração de saída nos parâmetros, então habilitá-la ou não não afetará a tarefa.
Passo 28
Inicie a tarefa novamente.
Passo 29

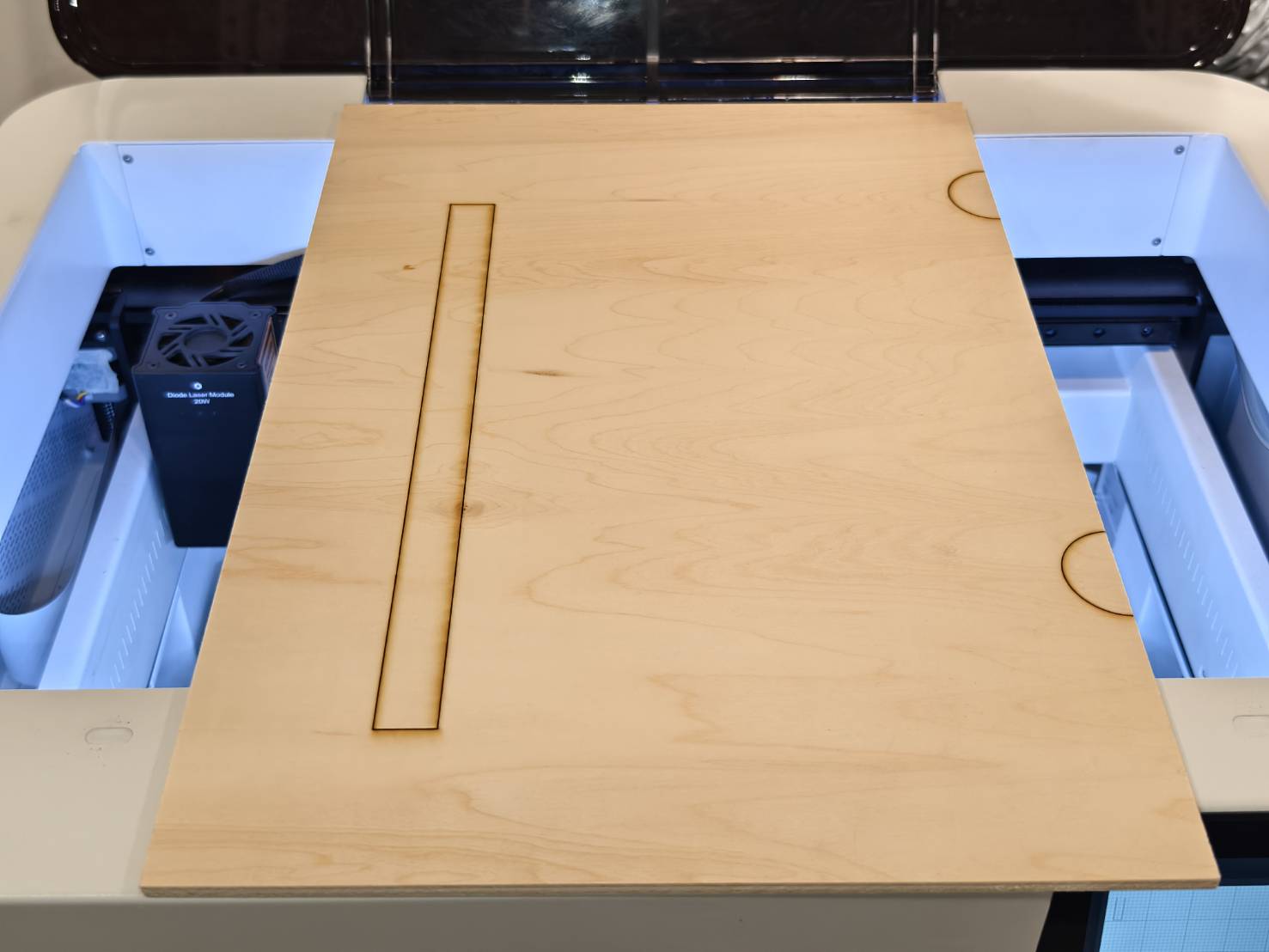

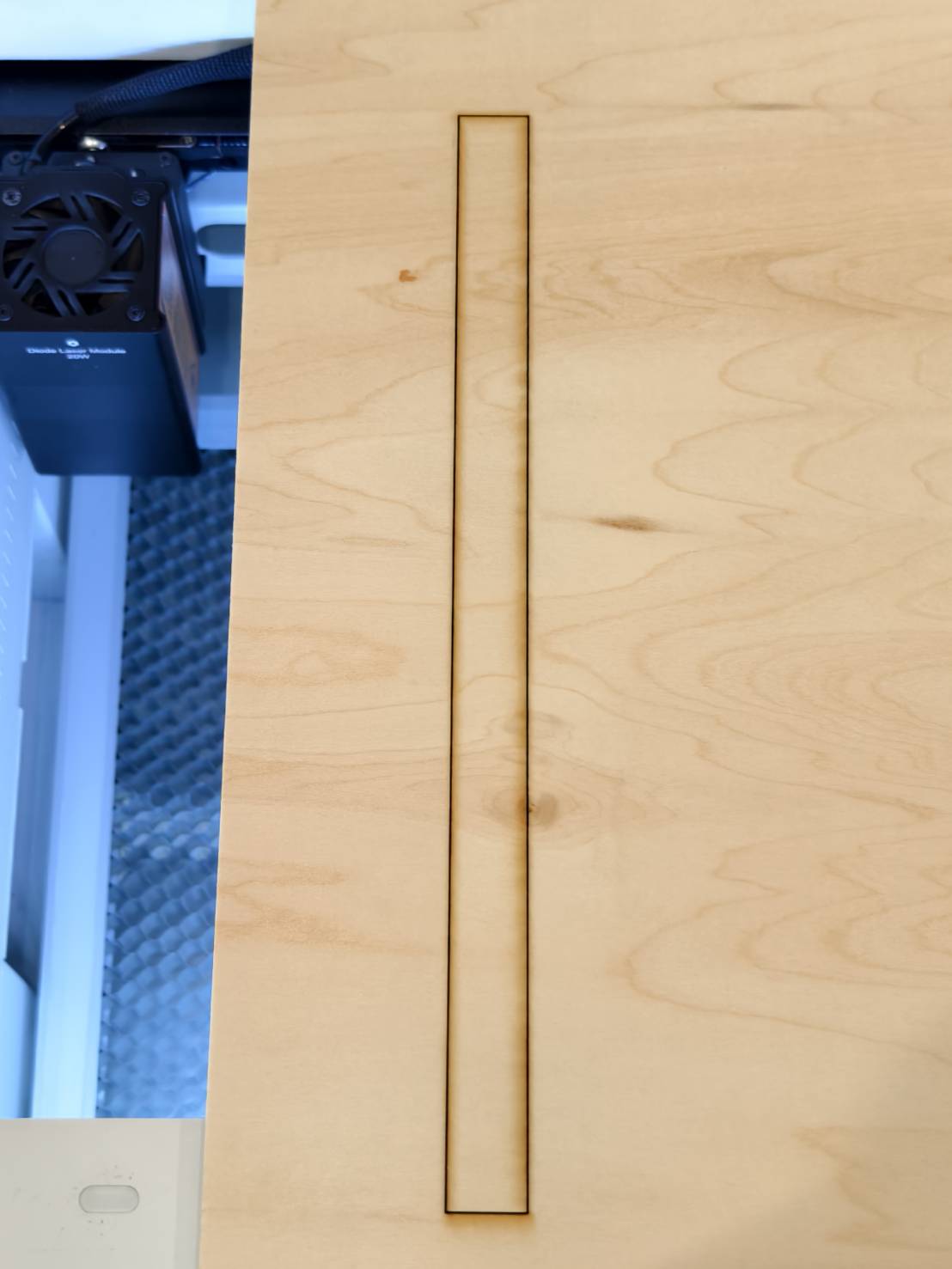

Verifique o resultado.
#FIM
