Descrição

Este artigo irá guiá-lo sobre como iniciar uma tarefa de gravação após a instalação do hardware.

Se você está procurando como gravar com um rotativo, consulte o link abaixo.
Ador Rotary - Iniciar Gravação

Passo 1

Certifique-se de ter as seguintes versões de software e firmware para usar a função rotativa da Ador.

Beam Studio versão 2.3.8 ou superior (Guia)	Versão do firmware 5.3.3 ou superior (Guia)

Passo 2

Ligue a máquina e instale o módulo.
Consulte os links na tabela abaixo para os guias de instalação dos módulos.

Módulo de Laser de Diodo de 10W/20W	Módulo de Laser Infravermelho de 2W

Passo 3

Coloque o objeto a ser gravado nos rolos.
O intervalo de tamanho disponível para o objeto é de 3 mm a 140 mm.
Para objetos de 3 mm a 5 mm, a função de foco automático não está disponível, sendo necessário o foco manual.

Aqui está uma demonstração de como ajustar os rolos do rotativo.
(Basta pressionar e segurar o botão à direita, e os rolos podem ser movidos livremente)

Dependendo do formato dos objetos, consulte os guias abaixo para saber como posicionar corretamente seu objeto: Objetos cilíndricos, Objetos cônicos, Taças

Objetos cilíndricos

Objetos cônicos

Antes de colocar o objeto, você precisará usar o suporte. Certifique-se de que as rodas no suporte sejam adequadas para o seu objeto.

Nota: O aplicativo Nível de Bolha em smartphones também pode ser uma ferramenta alternativa para usar.

Taças

Antes de colocar o objeto, você precisará usar o suporte. Certifique-se de que as rodas no suporte sejam adequadas para o seu objeto.

Passo 4

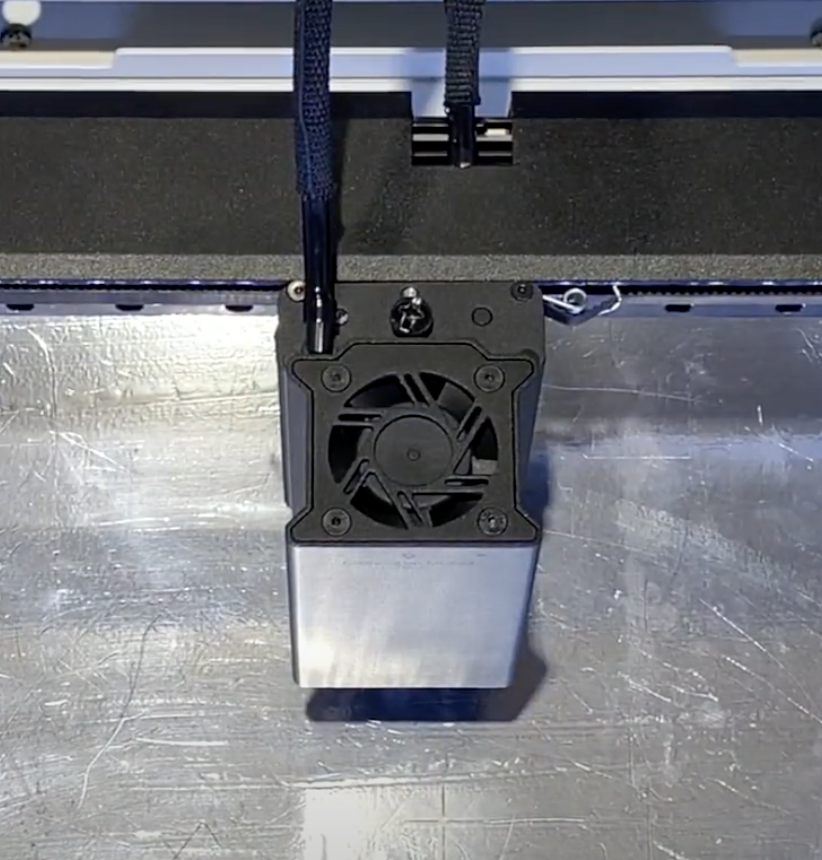

Realize o autofoco.

Módulo Laser 10W/20W e Módulo Laser 2W

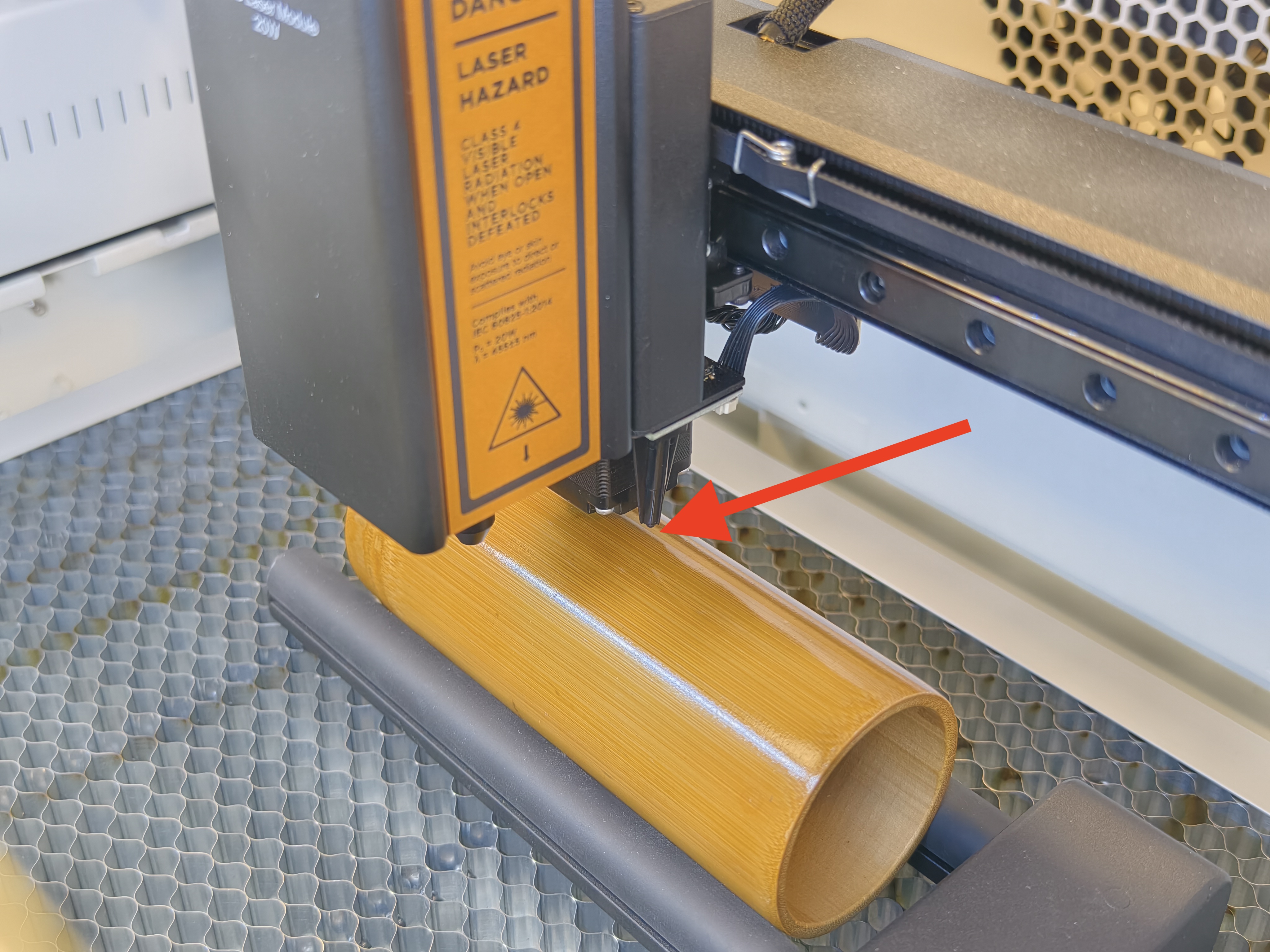

Levante o módulo até o topo ou acima do seu objeto. Mova a sonda para a superfície mais alta do seu objeto e abaixe o módulo para garantir que a sonda possa alcançar a superfície. Pressione o botão duas vezes ou use o painel para fazer o autofoco.

Passo 5

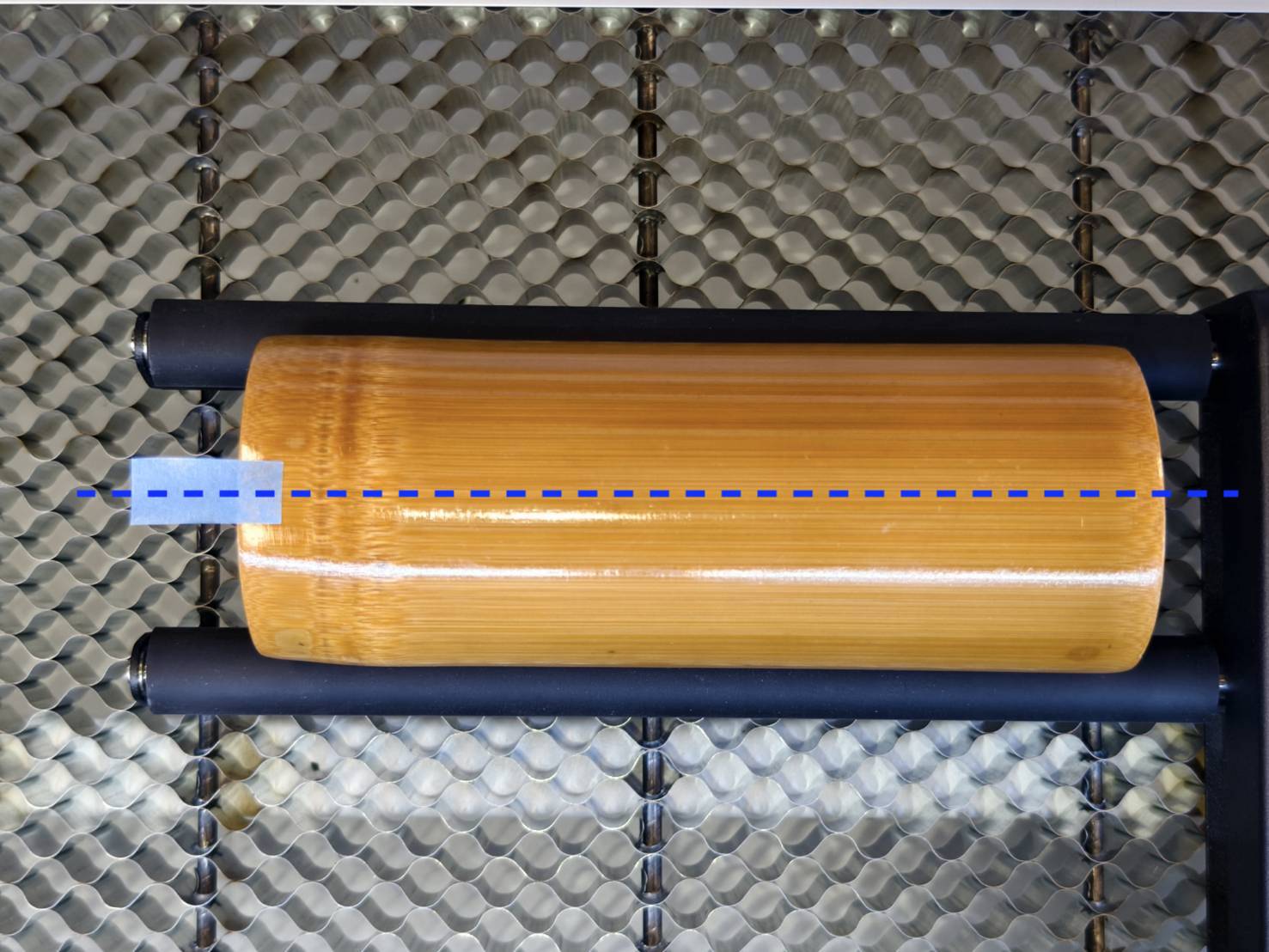

Coloque um pedaço de fita adesiva no centro do seu objeto.
Isso será útil para encontrar o centro do objeto ao usar a pré-visualização da câmera e o software.

Passo 6

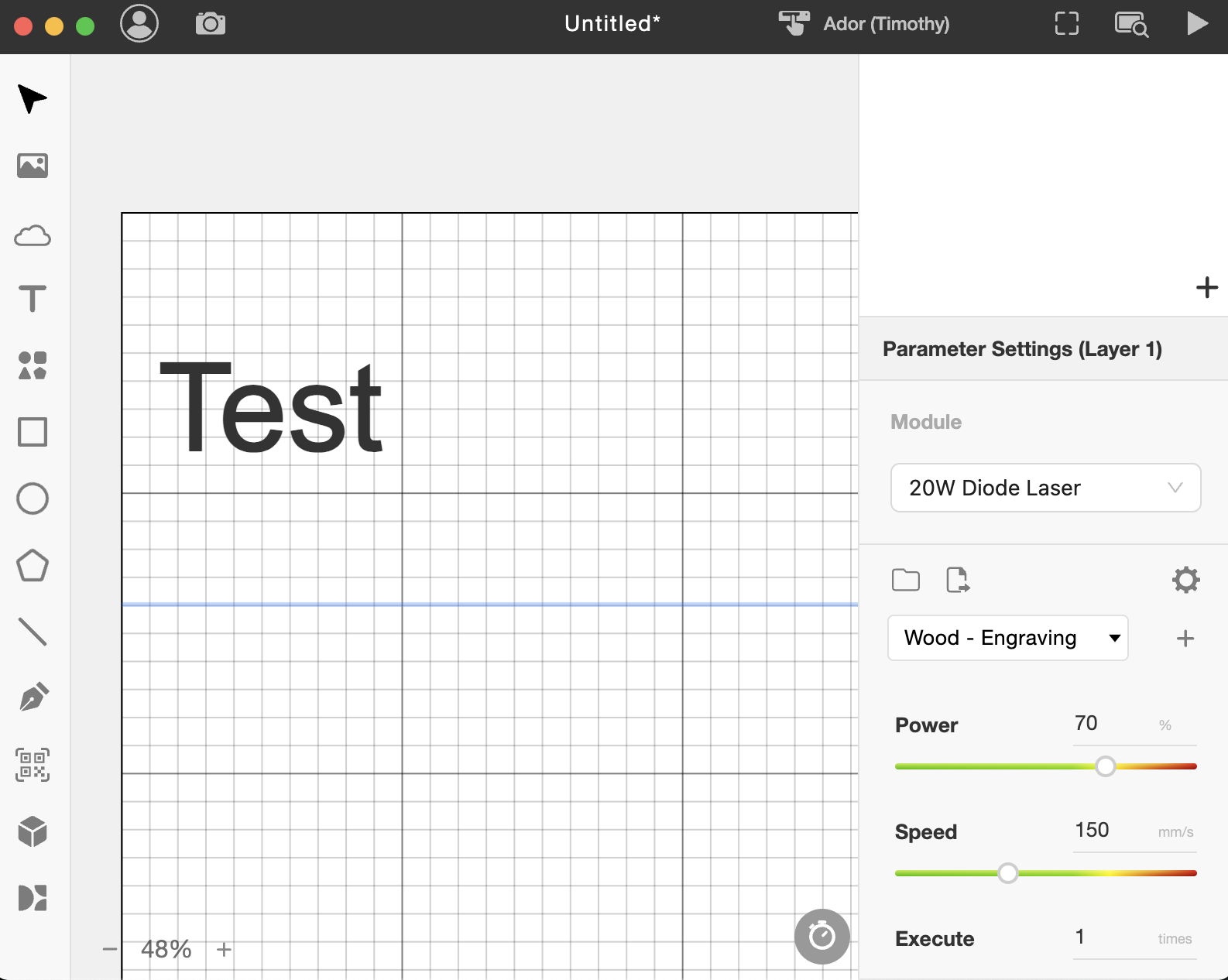

Inicie o Beam Studio e carregue seu arquivo ou imagem. Defina a área de trabalho como Ador e habilite a função rotativa.

Passo 7

Defina os parâmetros da tarefa de acordo com o seu material e seu módulo.

Passo 8

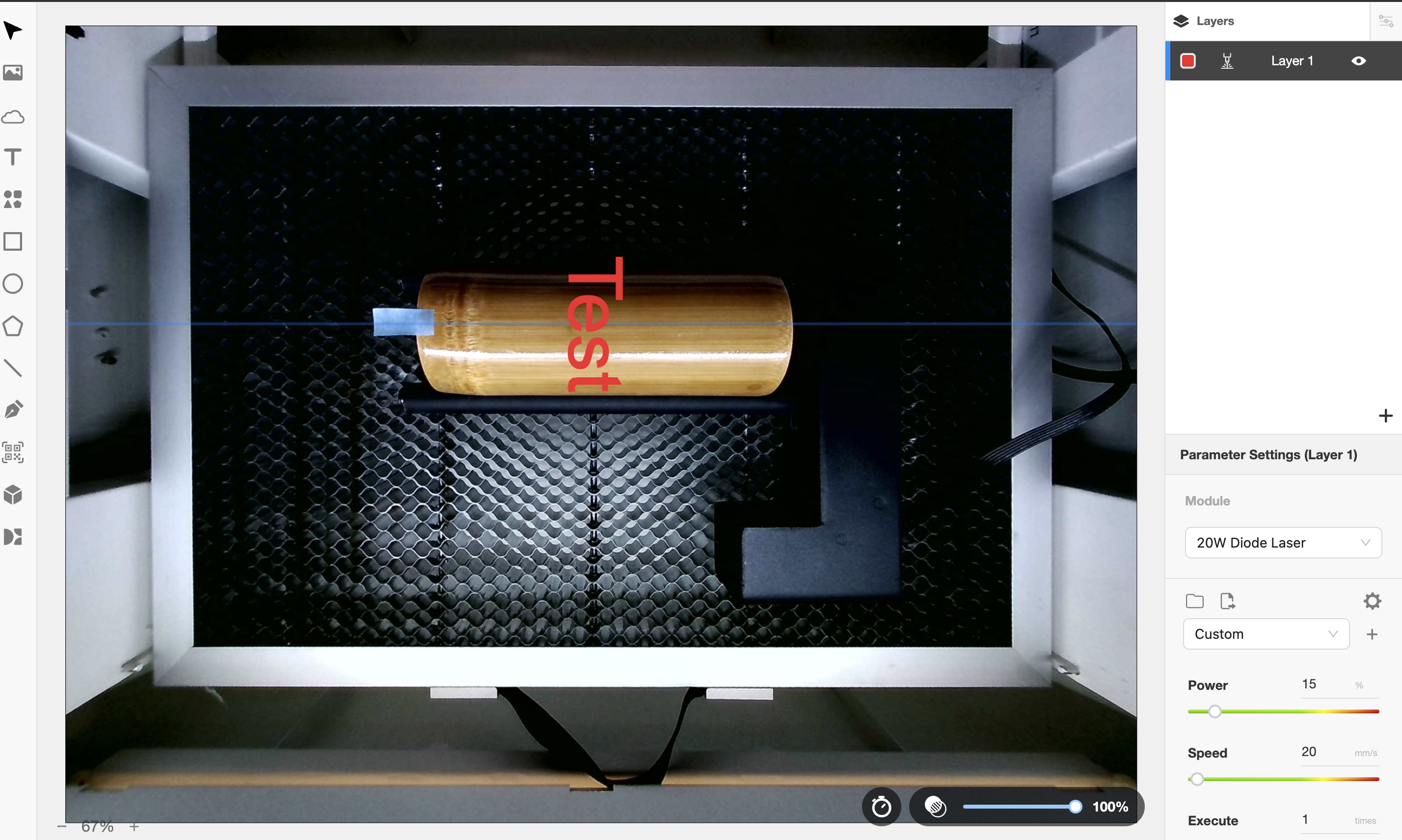

Feche a porta e faça uma visualização da câmera para tirar uma foto. Posicione sua imagem no objeto e gire-a, se necessário. Arraste a linha azul no centro do seu objeto para definir o ponto central.

Passo 9

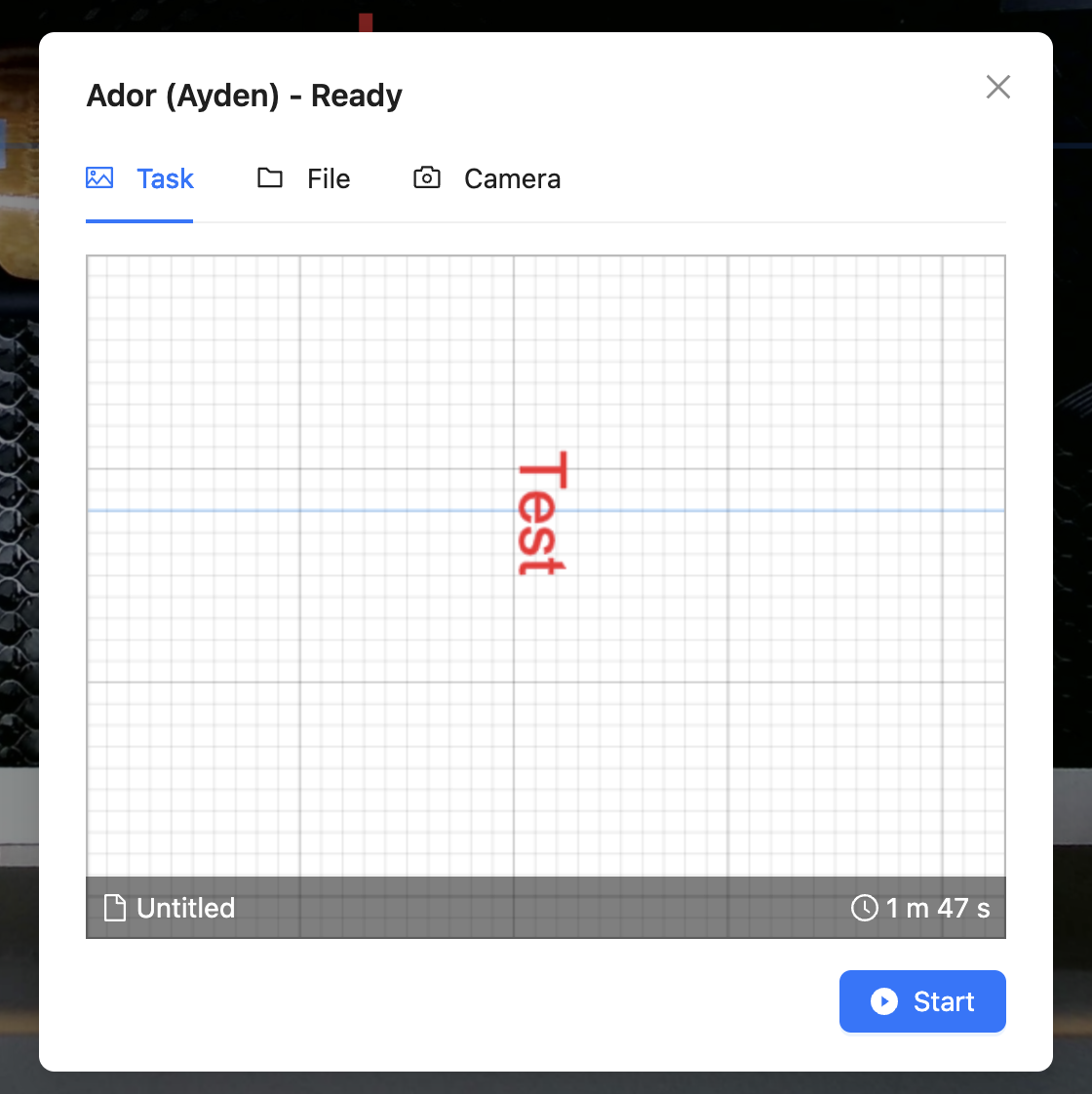

Inicie a gravação.

Passo 10

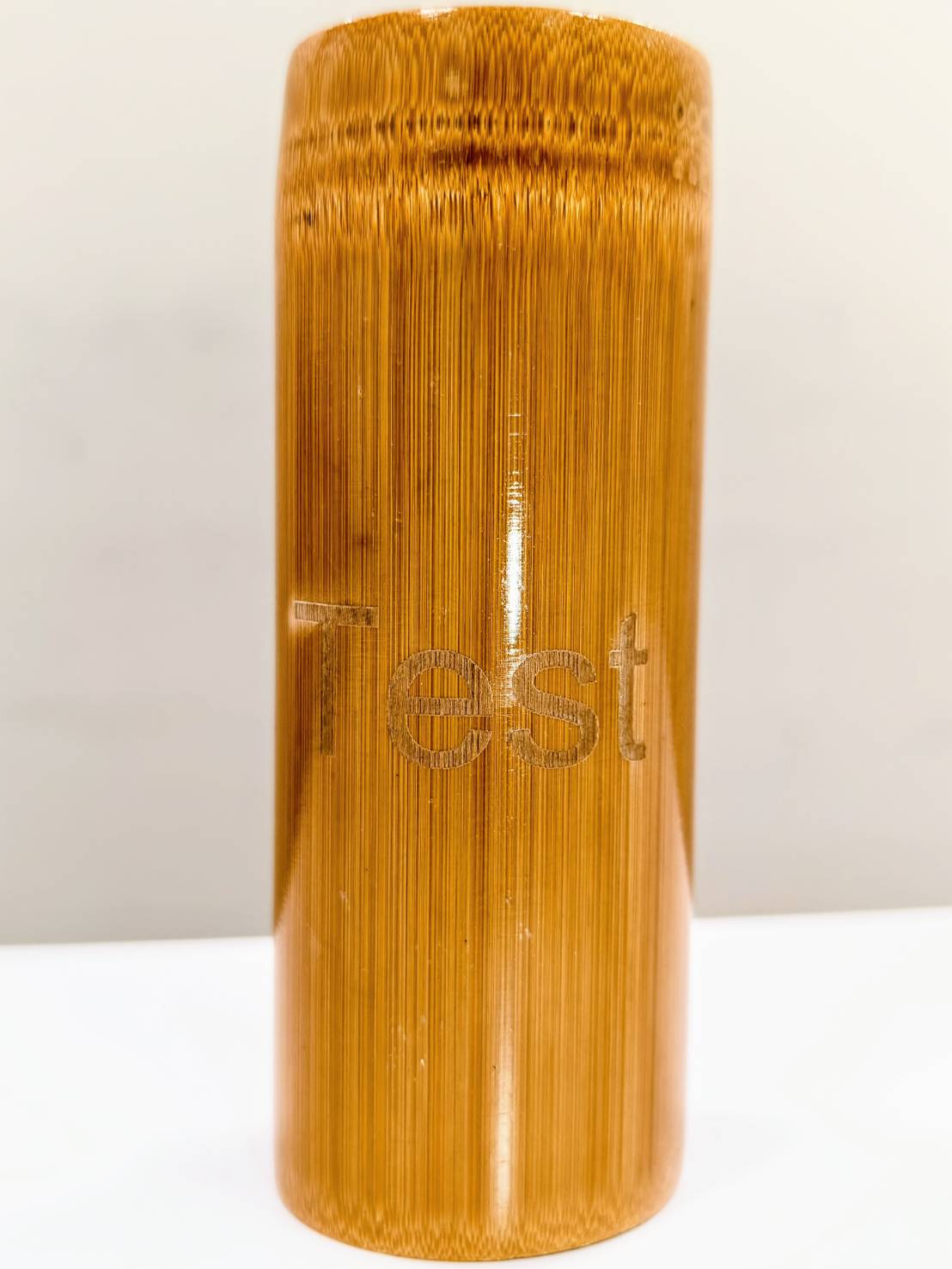

Verifique o resultado.
