Descrição
Este artigo ajudará você a se familiarizar com o dispositivo rotativo antes de iniciar sua primeira tarefa. Ele fornece um guia abrangente e explicações para cada componente, além de abordar os métodos de fixação de diferentes objetos. Por favor, siga o conteúdo abaixo para obter informações detalhadas.
Sumário
|
1. Desembalagem

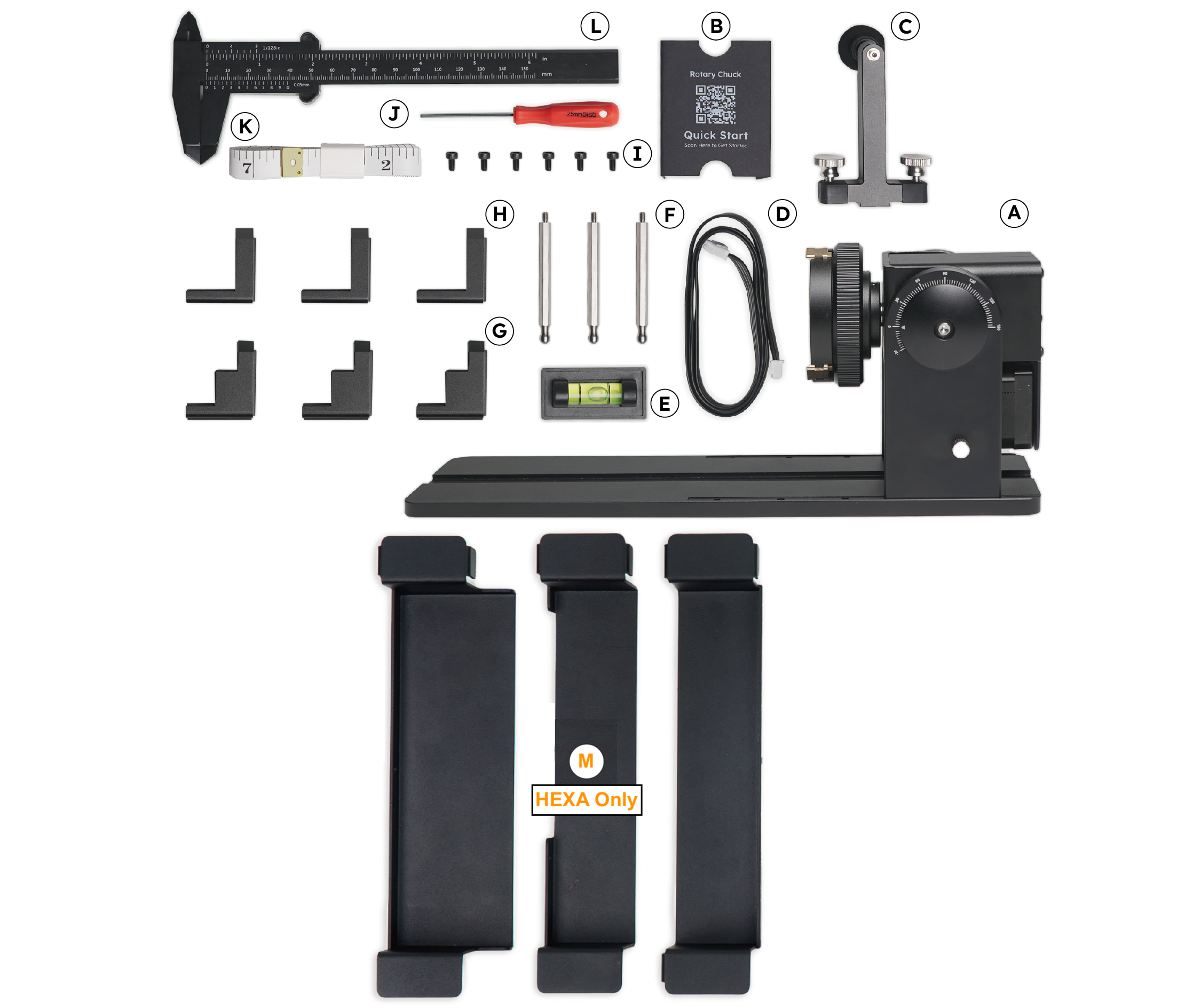

| # | Descrição do Item | Qtd |
| A |
Acessório Rotativo FLUX Chuck (Corpo principal do acessório rotativo.) |
1 unid. |
| B |
Código QR do Guia de Início Rápido (Corpo principal do acessório rotativo.) |
1 unid. |
| C |

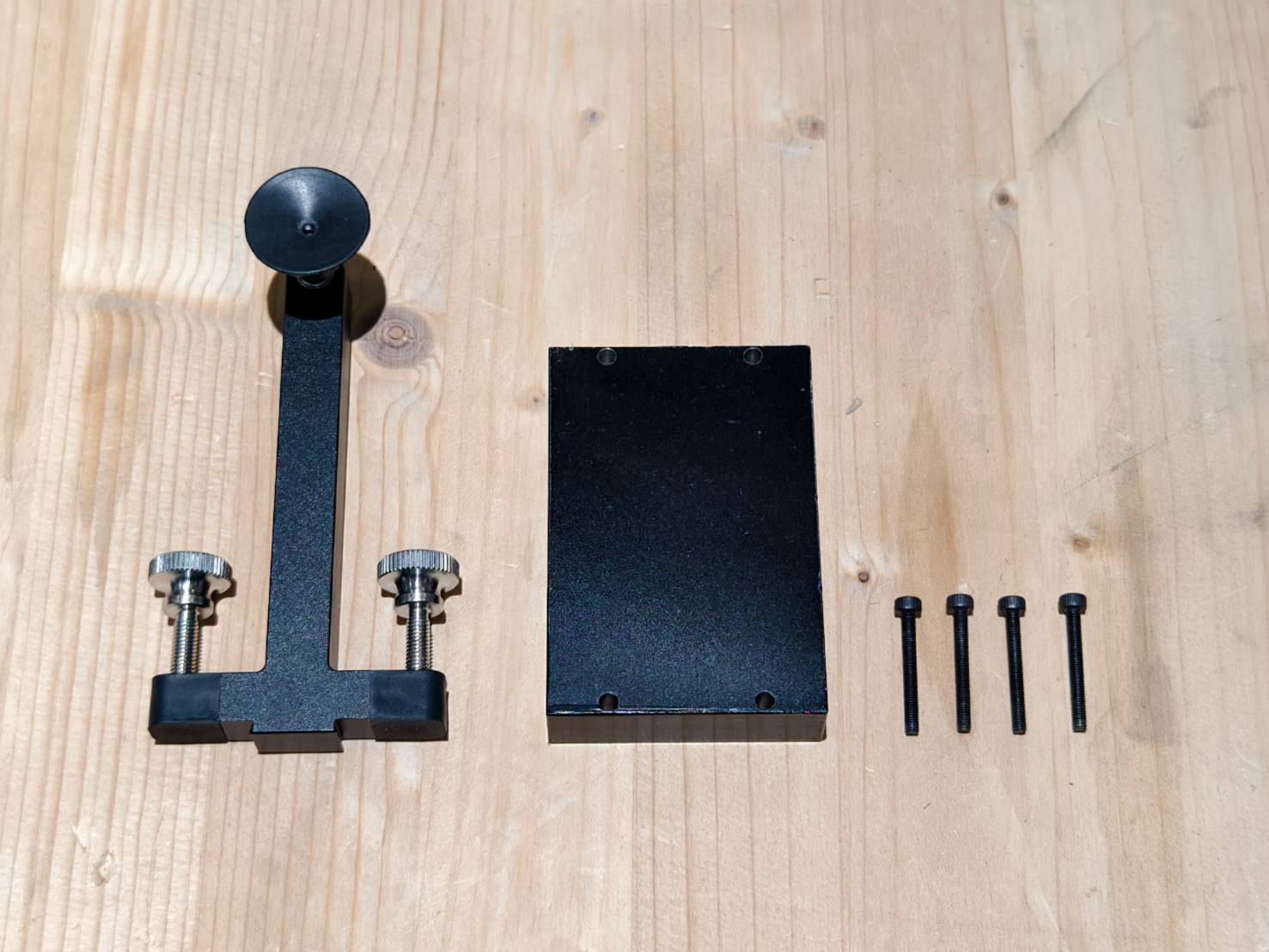

Conjunto de Suporte Traseiro (Suporte x 1 unid. + Parafusos Borboleta x 2 unid.) |
1 conjunto |
| D |
Cabo de Conexão |
1 unid. |
| E |
Mini Nível (O nível de bolha é uma ferramenta para nivelar o objeto antes de iniciar uma tarefa, garantindo um foco perfeito na superfície do objeto.) |
3pcs |
| F |
Mandíbula Hexagonal (As mandíbulas serão instaladas no dispositivo rotativo para segurar o objeto firmemente. As Mandíbulas Hexagonais são especificamente usadas para objetos menores. Consulte o Guia de Instalação) |
3pcs |
| G |
Mandíbula Escalonada (As mandíbulas serão instaladas no dispositivo rotativo para segurar o objeto firmemente. As Mandíbulas Escalonadas são especificamente usadas para objetos de tamanho padrão. Consulte o Guia de Instalação) |
3pcs |
| H |
Mandíbula em L (As mandíbulas serão instaladas no dispositivo rotativo para segurar o objeto firmemente. As Mandíbulas em L são especificamente usadas para objetos maiores. Consulte o Guia de Instalação.) |
6pcs |
| I |
Parafuso Sextavado M3 (2,5mm) (Os parafusos sextavados serão usados para fixar as Mandíbulas no dispositivo rotativo mencionado acima.) |
1 unid. |
| J |
Chave Allen (2,5mm) (Esta ferramenta é utilizada para montar ou desmontar peças no dispositivo rotativo.) |
1 unid. |
| K |
Régua Flexível |
1 unid. |
| L |
Paquímetro (O paquímetro mede a dimensão do objeto, que deve ser inserida no software antes de iniciar uma tarefa.) |
1 unid. |
| M |
Suportes Rotativos HEXA (Esses suportes metálicos acompanham apenas o HEXA e serão utilizados exclusivamente nele. As instruções para os suportes serão abordadas na página específica do HEXA.) |
3pcs |

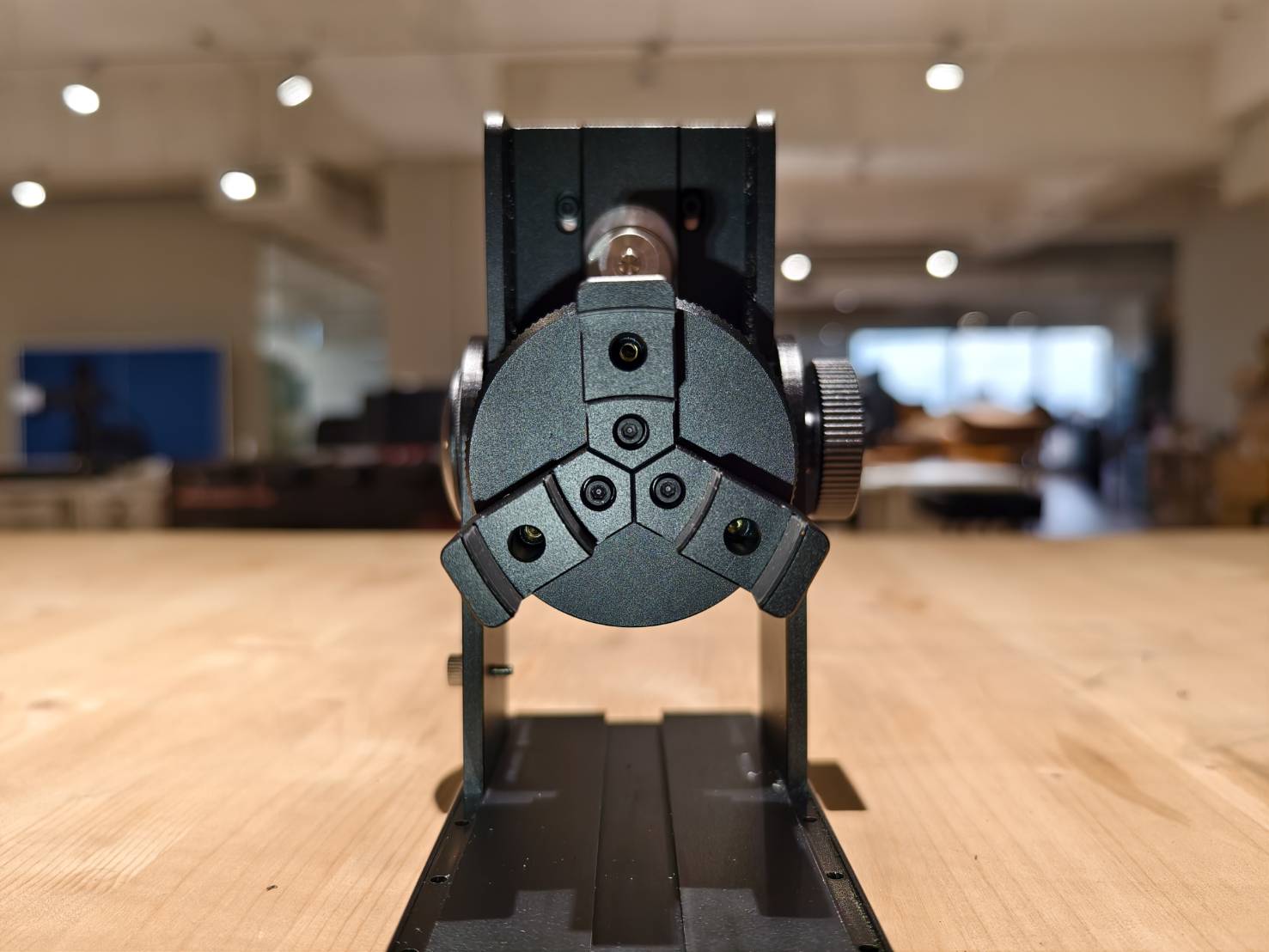

2. Interface de Hardware

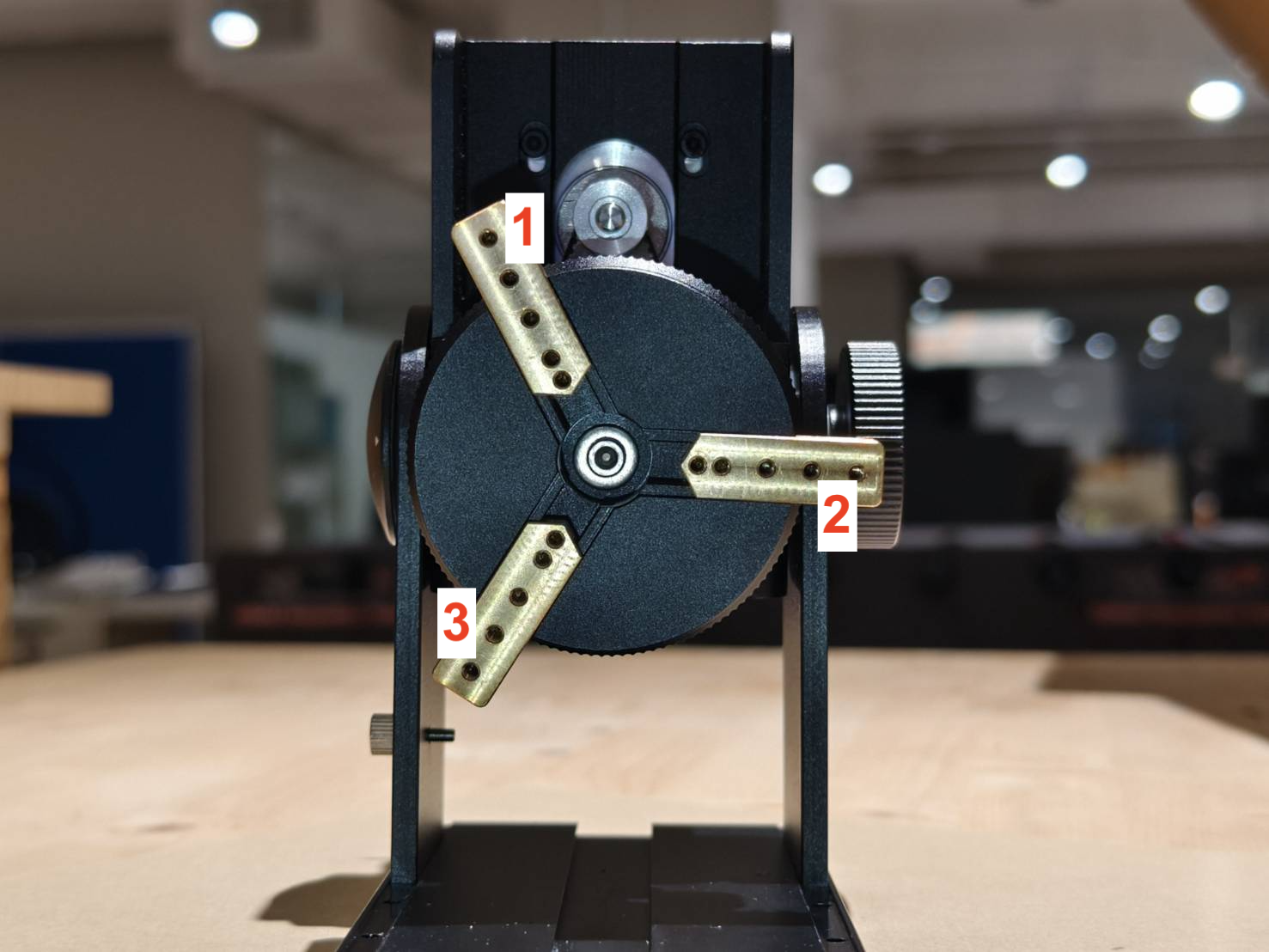

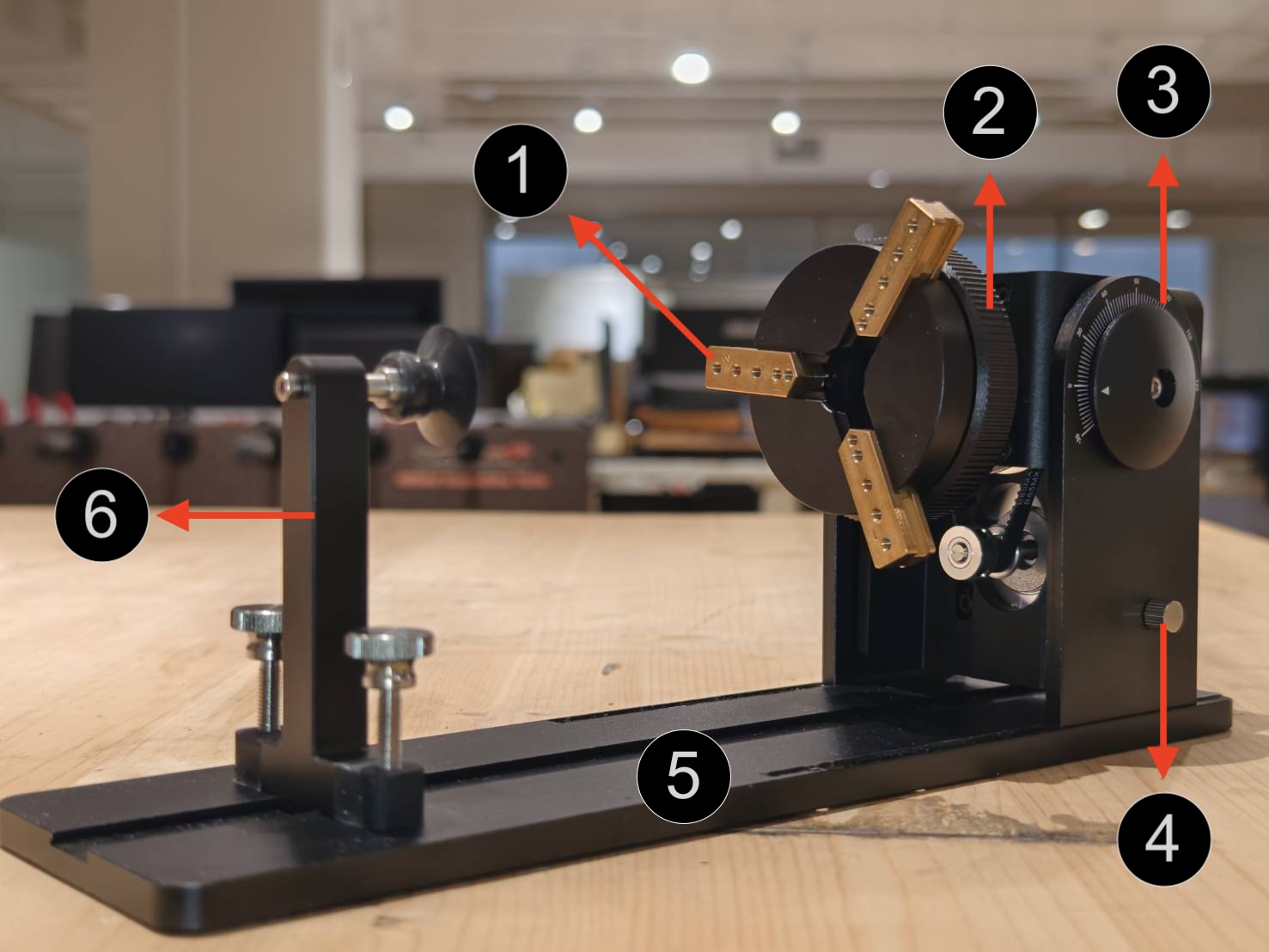

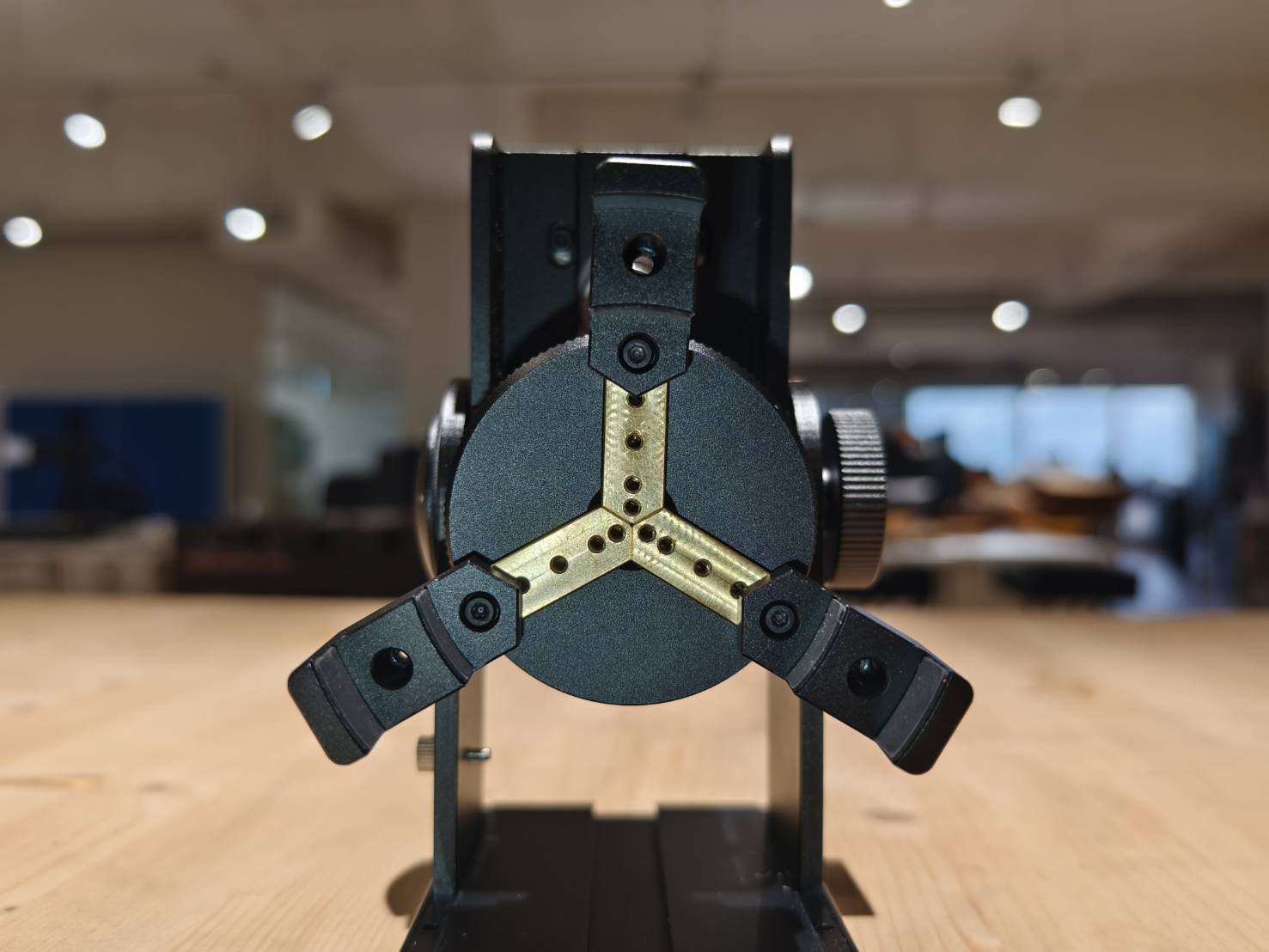

2.1. Bases das Garras
Voltar para 2.1. Bases das Garras
Voltar para 2.1. Bases das Garras
|
Voltar para 2. Interface de Hardware

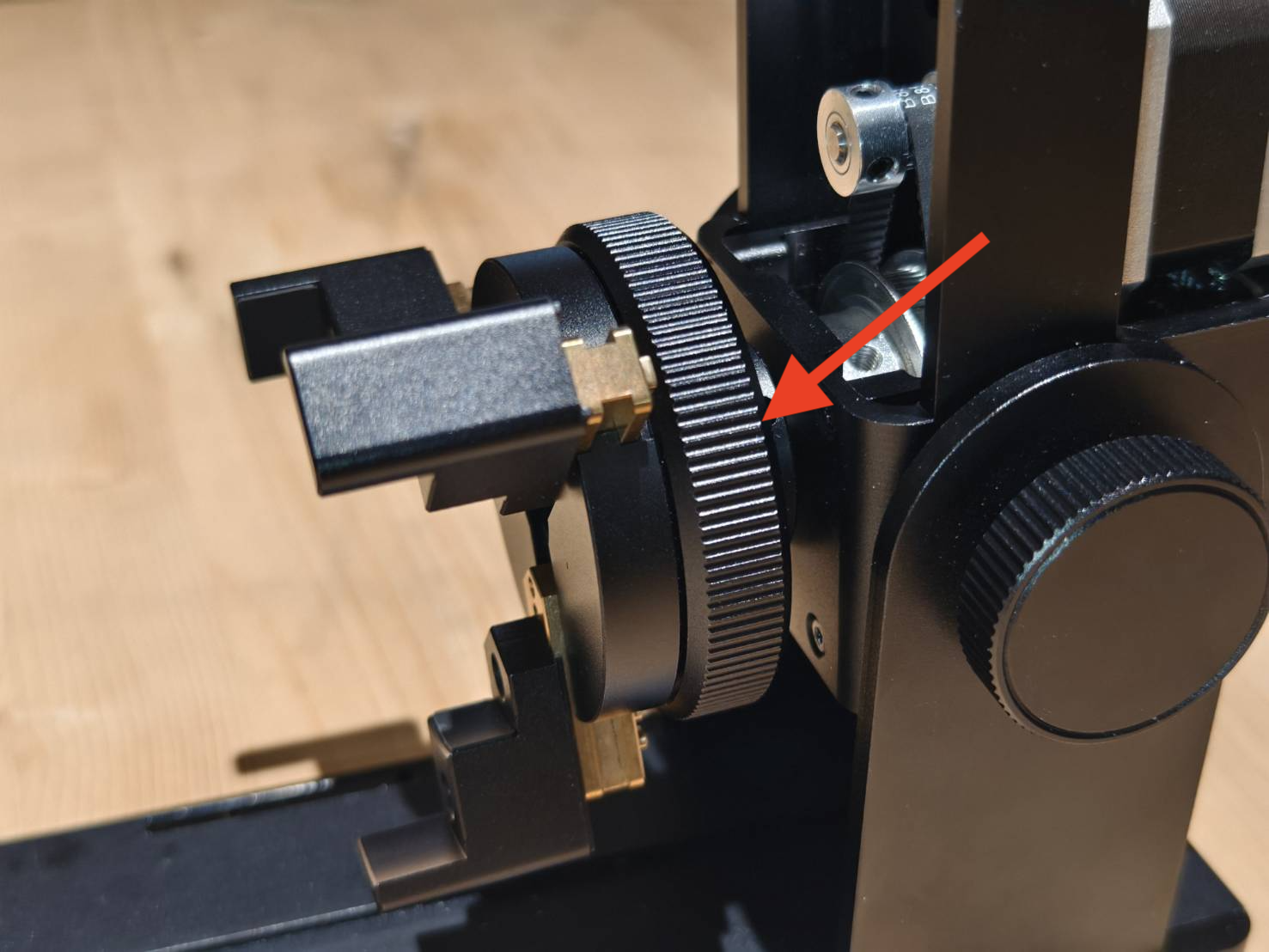

2.2 Botão de Ajuste de TamanhoO botão giratório é usado para ajustar a distância entre as garras, indicando o tamanho do objeto. Assista ao vídeo para entender como funciona. Voltar para 2. Interface de Hardware
2.2.1 Demonstração do Botão de Ajuste de Tamanho
|
Voltar para 2. Interface de Hardware

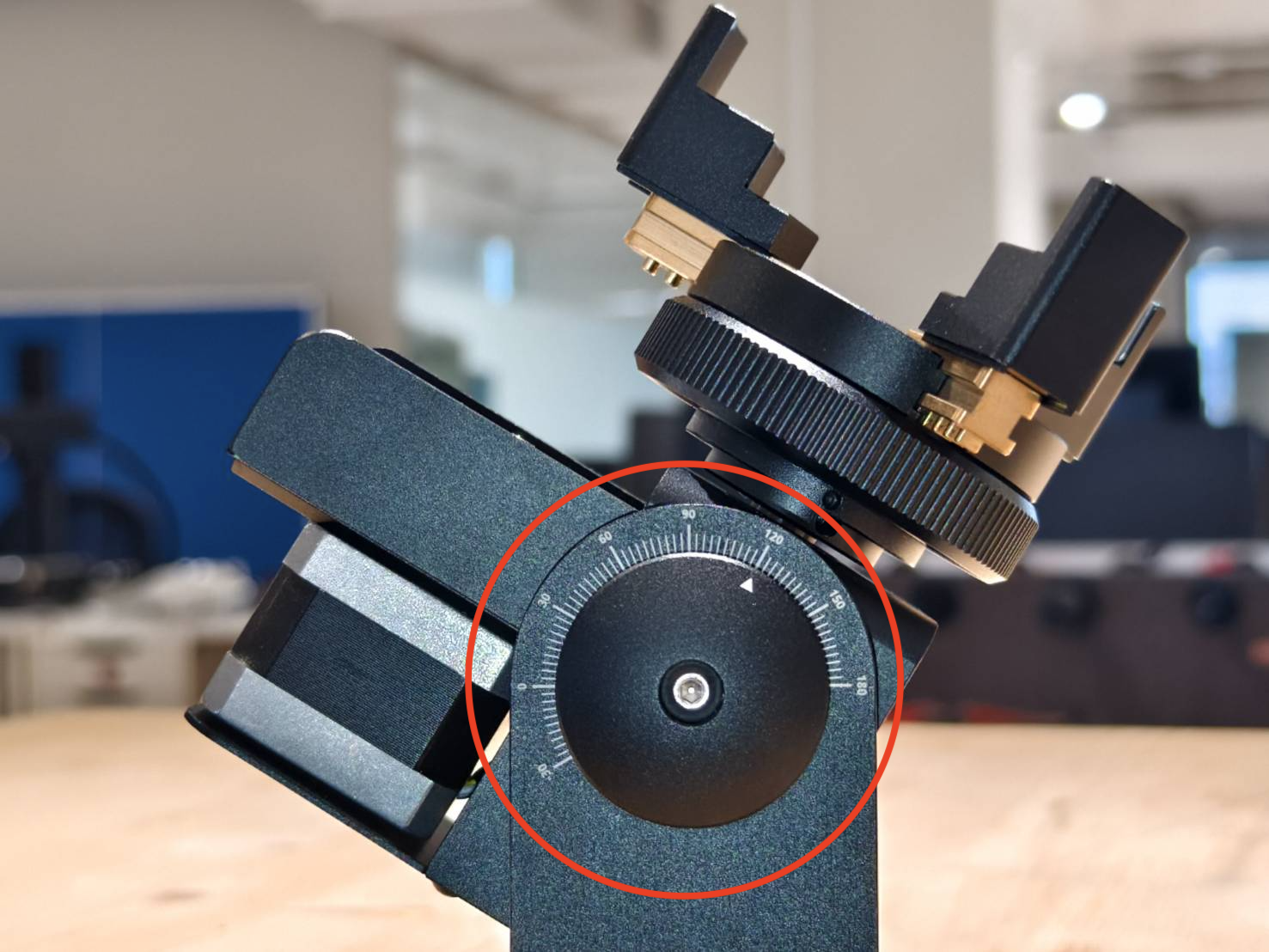

2.3. Indicação de ÂnguloA indicação de ângulo mostra o ângulo em que a cabeça do dispositivo rotativo está posicionada. |
Voltar para 2. Interface de Hardware

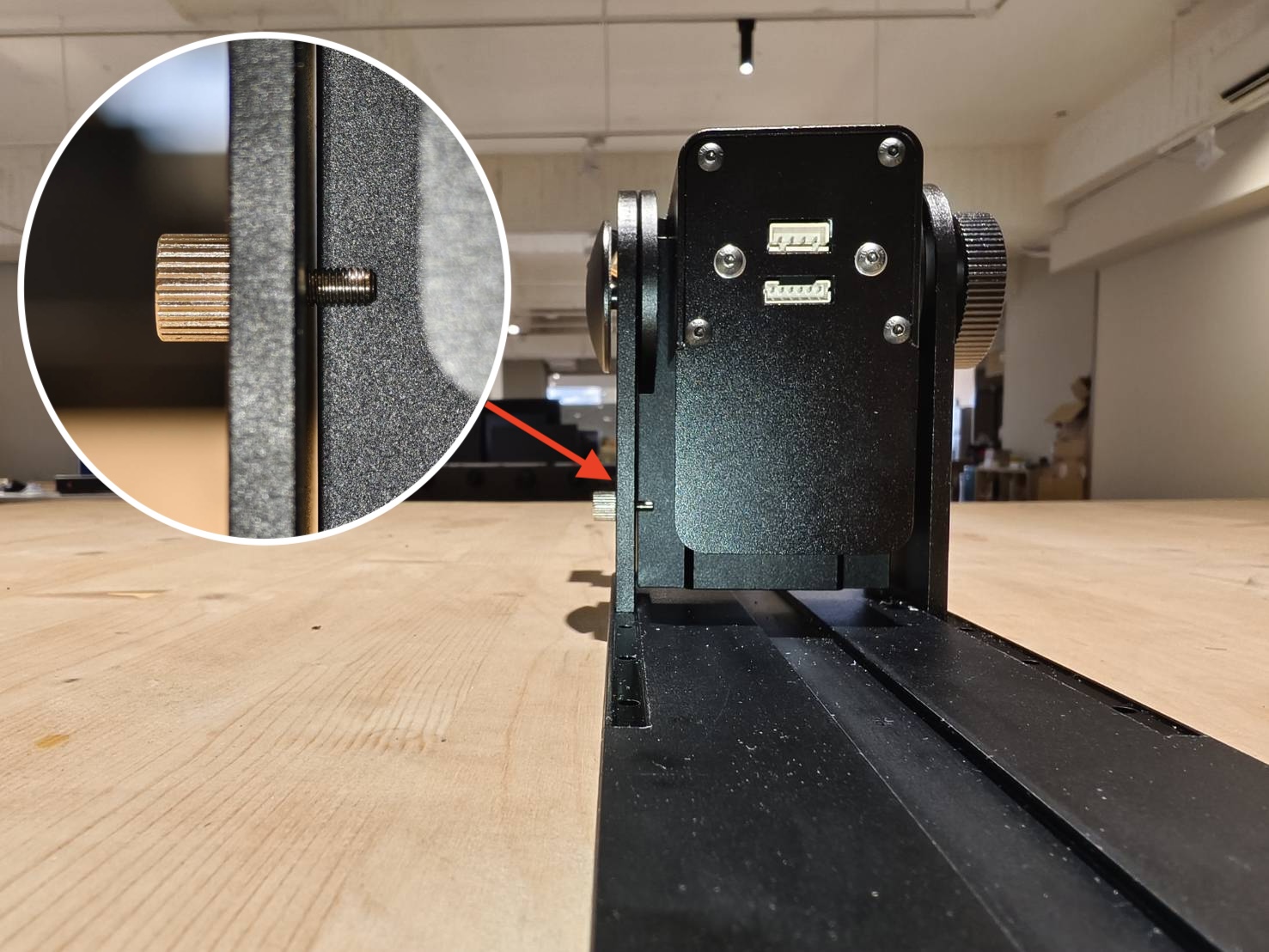

2.4. Parafuso de RetençãoO parafuso de retenção impede que a cabeça do dispositivo rotativo fique pendurada ao girar 180 graus. |
Voltar para 2. Interface de Hardware

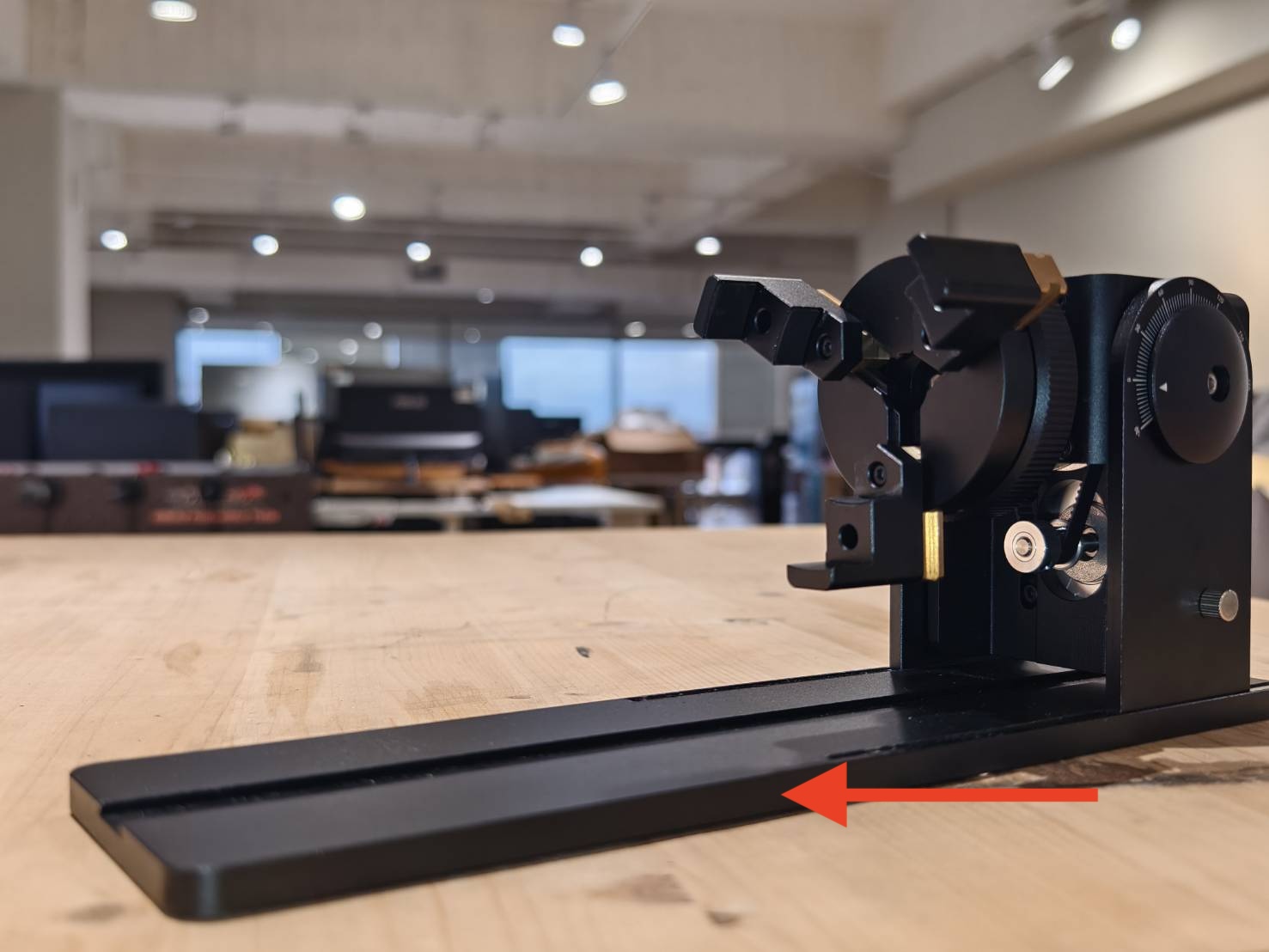

2.5. BaseO corpo do dispositivo rotativo pode ser reposicionado. Há furos para parafusos na base, e o corpo pode ser parafusado em diferentes furos para alterar sua posição. Algumas aplicações, como o uso de objetos mais longos, podem exigir a mudança da posição do corpo para reduzir o comprimento total do dispositivo rotativo conectado ao objeto. Voltar para 2. Interface de Hardware
2.5.1 Demonstração de Reposicionamento do Corpo do Mandril |
Voltar para 2. Interface de Hardware
2.6. Suporte TraseiroO suporte traseiro é usado para apoiar o outro lado do objeto. Geralmente é utilizado em Objetos Esféricos e objetos curtos e pesados para evitar que escorreguem das garras. |
Voltar para 2. Interface de Hardware

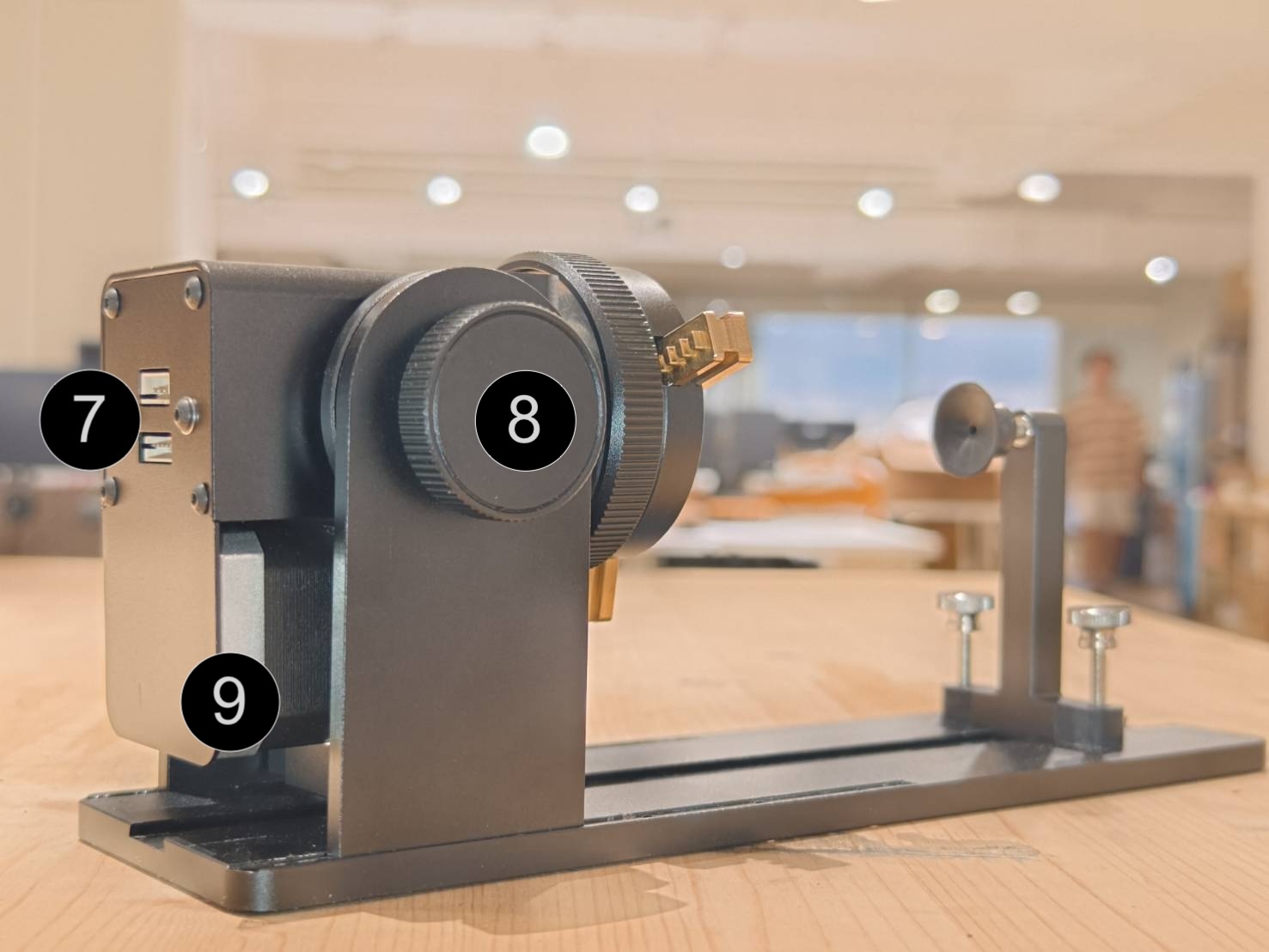

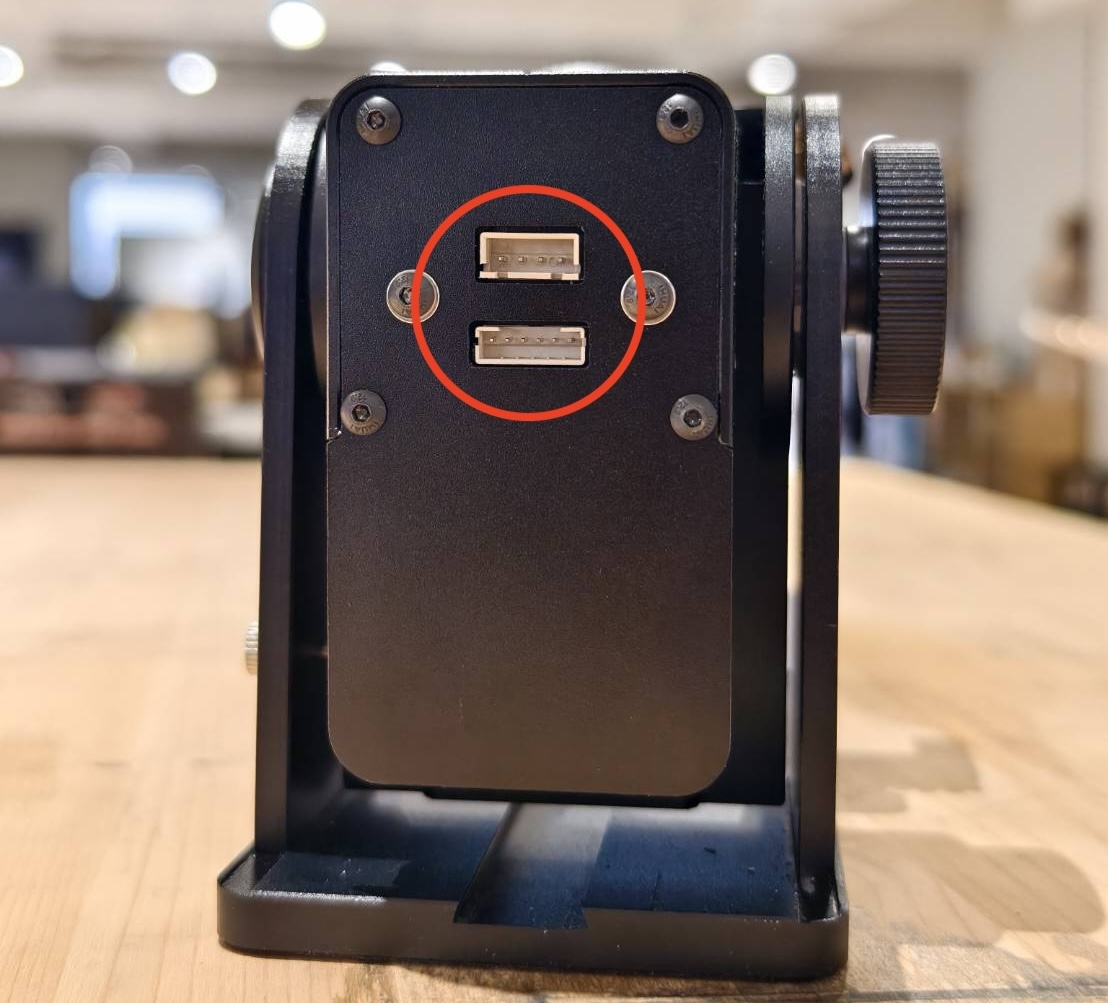

2.7. ConectoresComo mencionado, o cabo de conexão fará a ligação entre o dispositivo rotativo e a máquina. O conector é onde o cabo será inserido. Os conectores variam de acordo com os diferentes modelos. Por favor, consulte a tabela abaixo para encontrar o conector correto para o seu modelo.
|
Voltar para 2. Interface de Hardware

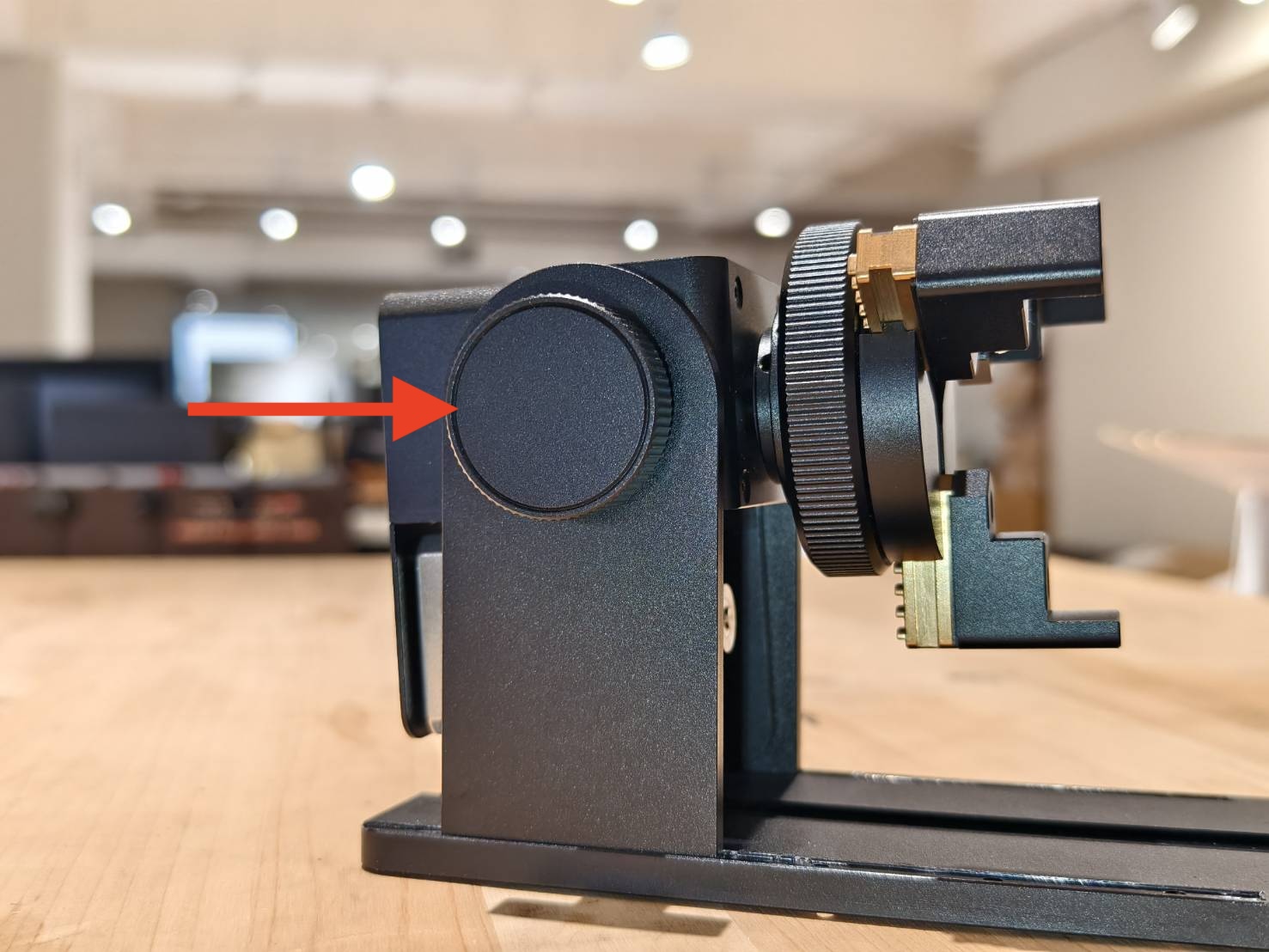

2.8 Botão de Ajuste de ÂnguloO Botão de Ajuste de Ângulo é utilizado principalmente como uma ferramenta para nivelar o objeto horizontalmente. Ele também pode girar o objeto em 180 graus para aplicações especiais. Voltar para 2. Interface de Hardware
2.8.1 Demonstração do Botão de Ajuste de Ângulo |
Voltar para 2. Interface de Hardware
2.9. Recurso de RotaçãoAo afrouxar o botão de ajuste de ângulo, a cabeça do dispositivo rotativo pode ser girada em 180 graus.
|
Voltar para 2. Interface de Hardware
3. Fixação de Objetos
Este capítulo orientará você sobre como fixar diferentes objetos, como um cilindro regular, caneca, cilindro pequeno, objeto longo, etc. Consulte a tabela abaixo para encontrar uma forma semelhante ao seu objeto.

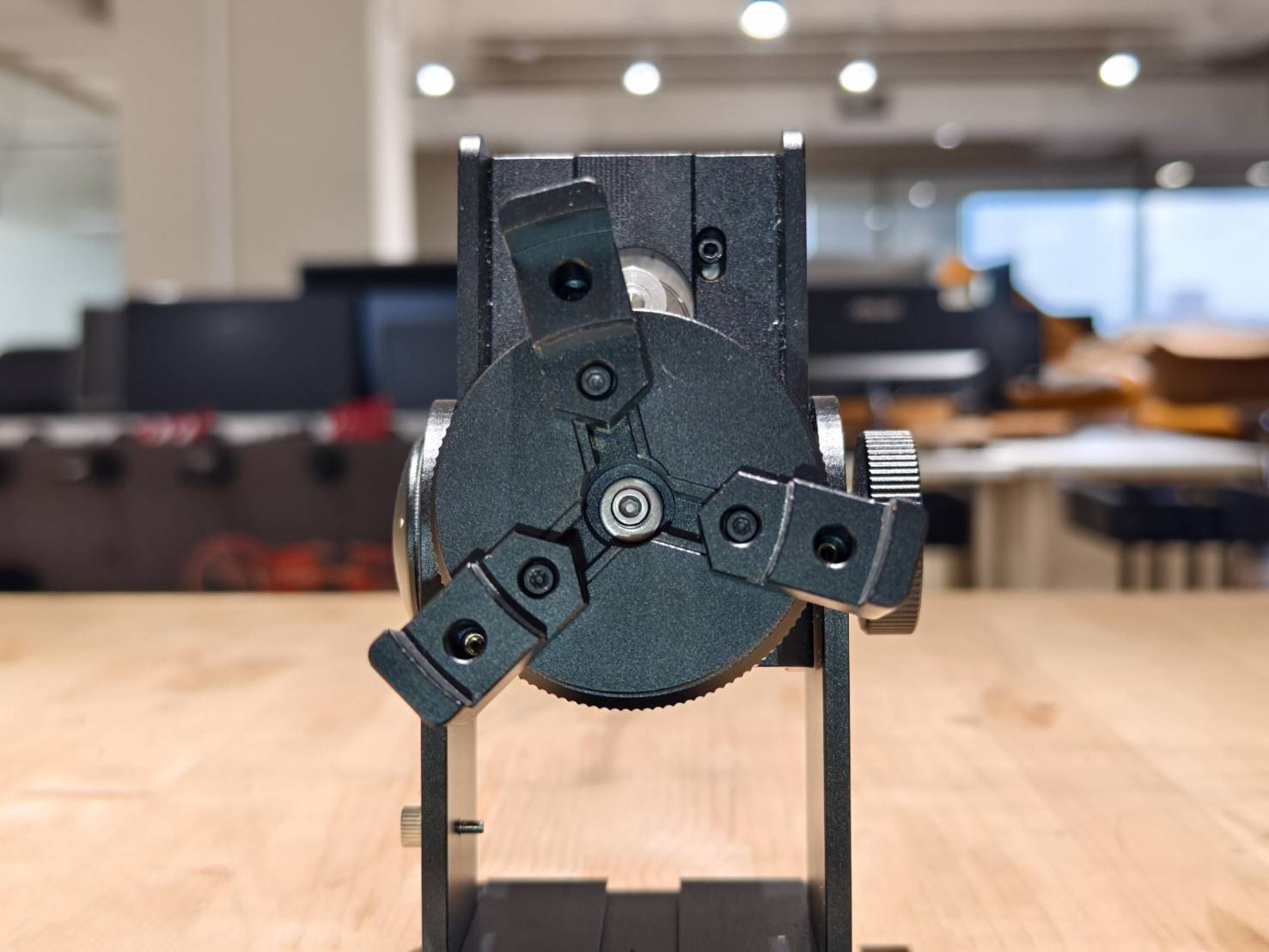

3.1 CilindroCilindros podem ser fixados externamente ou internamente. Para objetos grandes, garras em forma de L serão necessárias. Voltar para 3. Fixando Objetos
|
3.2 CanecaCanecas possuem alças; geralmente, a alça pode colidir com a base do dispositivo rotativo, então gire 180 graus para evitar isso. Voltar para 3. Fixando Objetos
|
3.3 TaçaPor favor, tenha cuidado, pois alguns cálices podem ser frágeis. Recomenda-se fixá-los pela parte inferior. Um módulo de suporte, que deve ser adquirido separadamente, também é recomendado para objetos em forma de cálice. (*O módulo de suporte usado no final do vídeo deve ser adquirido separadamente.) |
3.4 ConeObjetos cônicos podem ser fixados externamente ou internamente. Voltar para 3. Fixando Objetos
|
3.5 LongooO módulo de suporte será necessário para objetos longos, e ele precisará ser adquirido separadamente. |
3.6 EsferaRecomenda-se que os objetos esféricos sejam gravados apenas na área central, que possui uma diferença mínima na distância focal. O Conjunto de Suporte Traseiro será utilizado em objetos esféricos. |
3.7 AnelO material do tipo anel é semelhante à fixação interna do cilindro. |
4. Outros Acessórios (Necessário Comprar Separadamente)
Existem alguns acessórios disponíveis para compra que serão úteis para objetos especiais, como canecas com alças maiores ou objetos mais longos.
*Observe que esses itens precisam ser adquiridos separadamente.
| # | Item | Foto |
| 1. | Conjunto Elevador | |
| 2. | Módulo de Suporte |
4.1 Conjunto de ElevaçãoO conjunto elevador possui um bloco de elevação e um suporte traseiro mais alto. Geralmente é usado para canecas com alças maiores ou objetos esféricos maiores. Voltar para 4. Outros Acessórios
Voltar para 4.1 Conjunto Elevador
|
Voltar para 4. Outros Acessórios

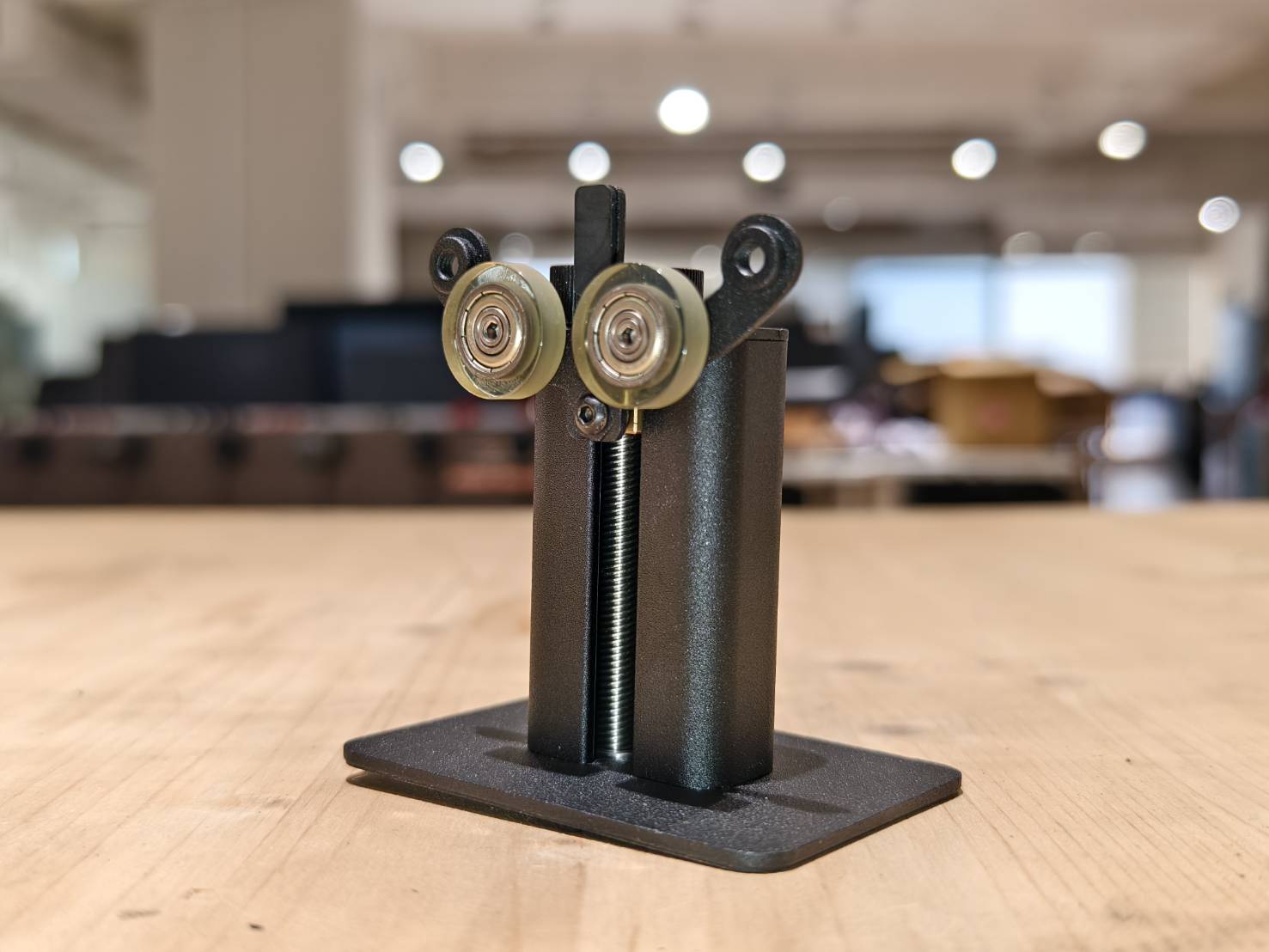

4.2 Módulo de SuporteO módulo de suporte é usado para objetos mais longos ou pesados, apoiando e elevando o outro lado dos objetos. Voltar para 4. Outros Acessórios
|
5. Iniciar a Gravação
Como o Chuck Rotary é compatível com diferentes modelos FLUX, por favor, localize seu modelo abaixo para obter instruções sobre a instalação do dispositivo rotativo na máquina e como iniciar uma tarefa.
6. Substituição de Peças
Nesta seção, apresentaremos os guias para as peças substituíveis do Chuck Rotary.

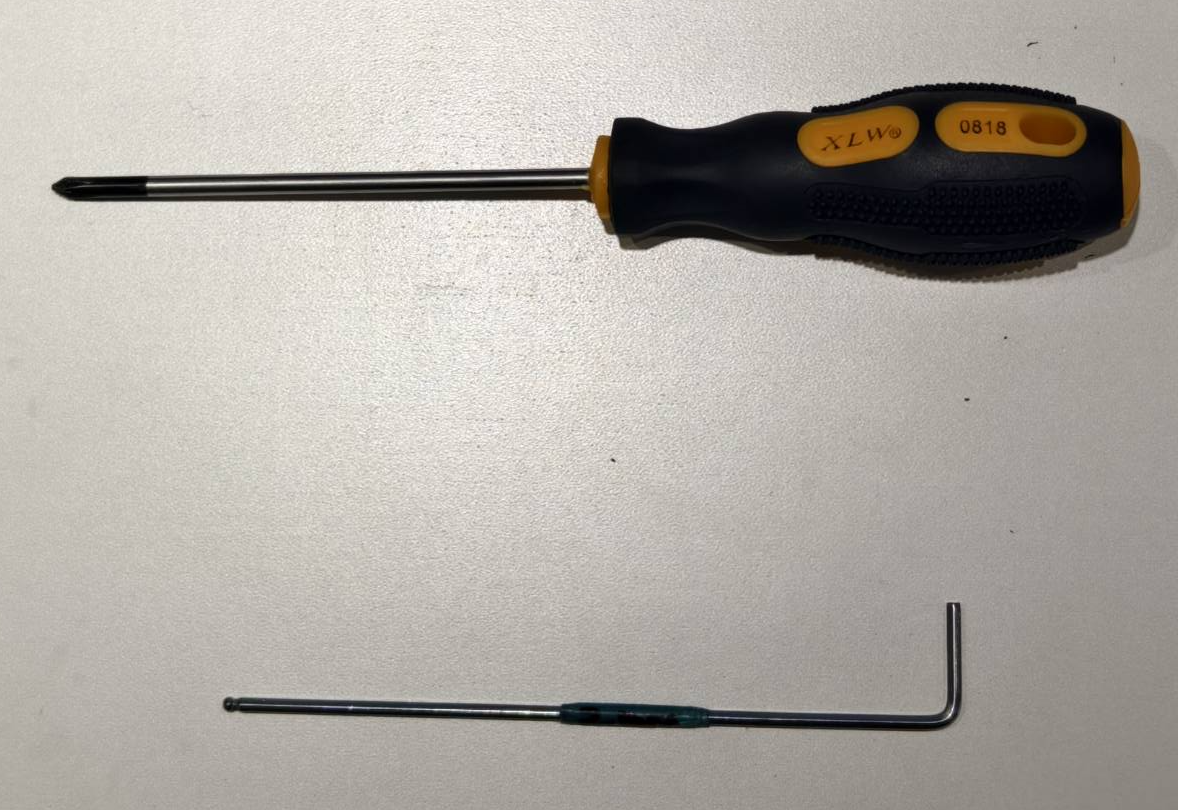

6.1 Substituição da Placa Principal do Chuck RotaryFerramentas Necessárias:
Vídeo Tutorial: |
