Ador Rotativo - Desembalagem e Instalação

Descrição

Este artigo fornece um guia abrangente e passo a passo para a instalação da Base de Extensão Ador e do Rotary 2.0. Por favor, siga as instruções abaixo para o processo de instalação.

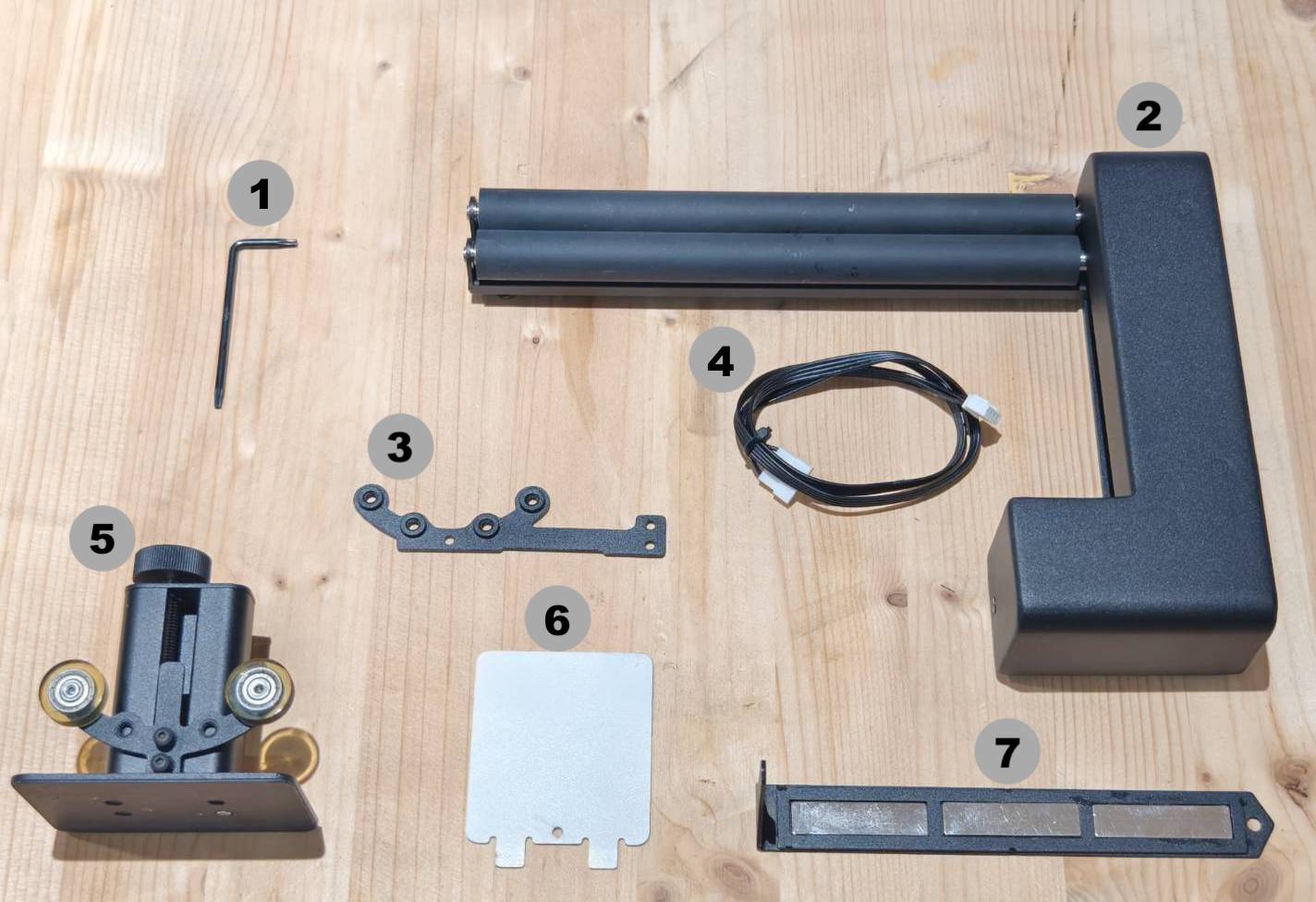

Desembalagem

Passo 1

Remova o módulo de laser ou impressão, caso tenha instalado algum.

Passo 2

Remova a base de metal do Ador.
Desparafuse esses dois parafusos para remover a base de metal.

Remova a base de metal levantando um pouco a máquina e retirando a base diretamente.

Passo 3

Desembale a base de extensão e remova o favo de mel.

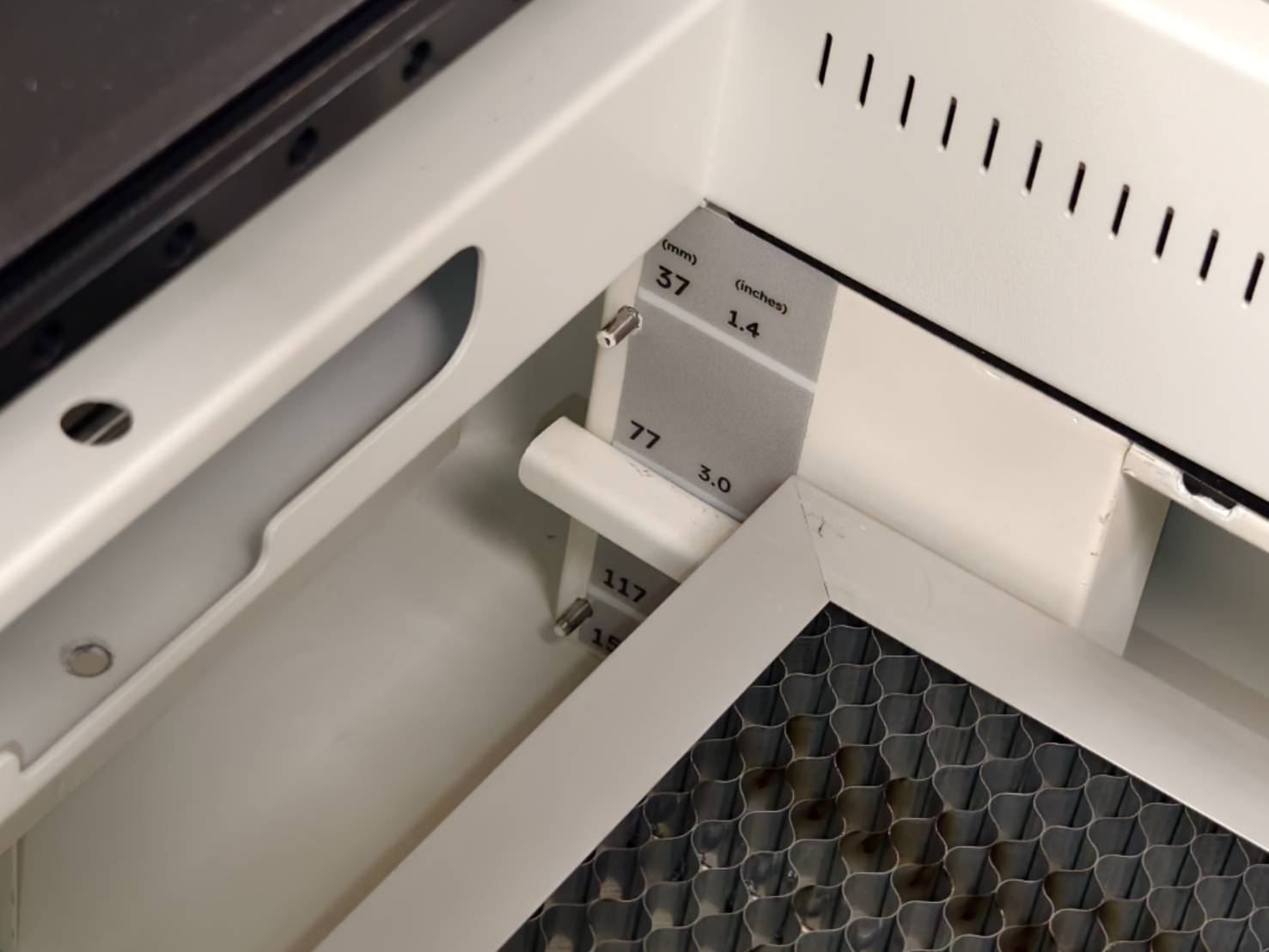

Encontre a indicação de altura do objeto, conforme circulado em vermelho. Coloque toda a base de extensão em uma superfície plana, em uma direção em que, quando você estiver de frente para a base, a indicação de altura do objeto esteja do lado direito.

Passo 4

Levante a máquina e tente encaixar os pés de borracha do Ador nas quatro aberturas para montar a máquina e a base de extensão. Certifique-se de que o lado esquerdo da máquina esteja do mesmo lado da placa de controle da base.

Versão Passthrough (Não disponível na UE)	Versão Não-Passthrough

Passo 5

Encontre o cabo na caixa e insira o lado de 7 pinos do cabo no lado direito da máquina. O soquete do cabo na máquina fica entre a parte superior da base e a parte inferior da máquina.

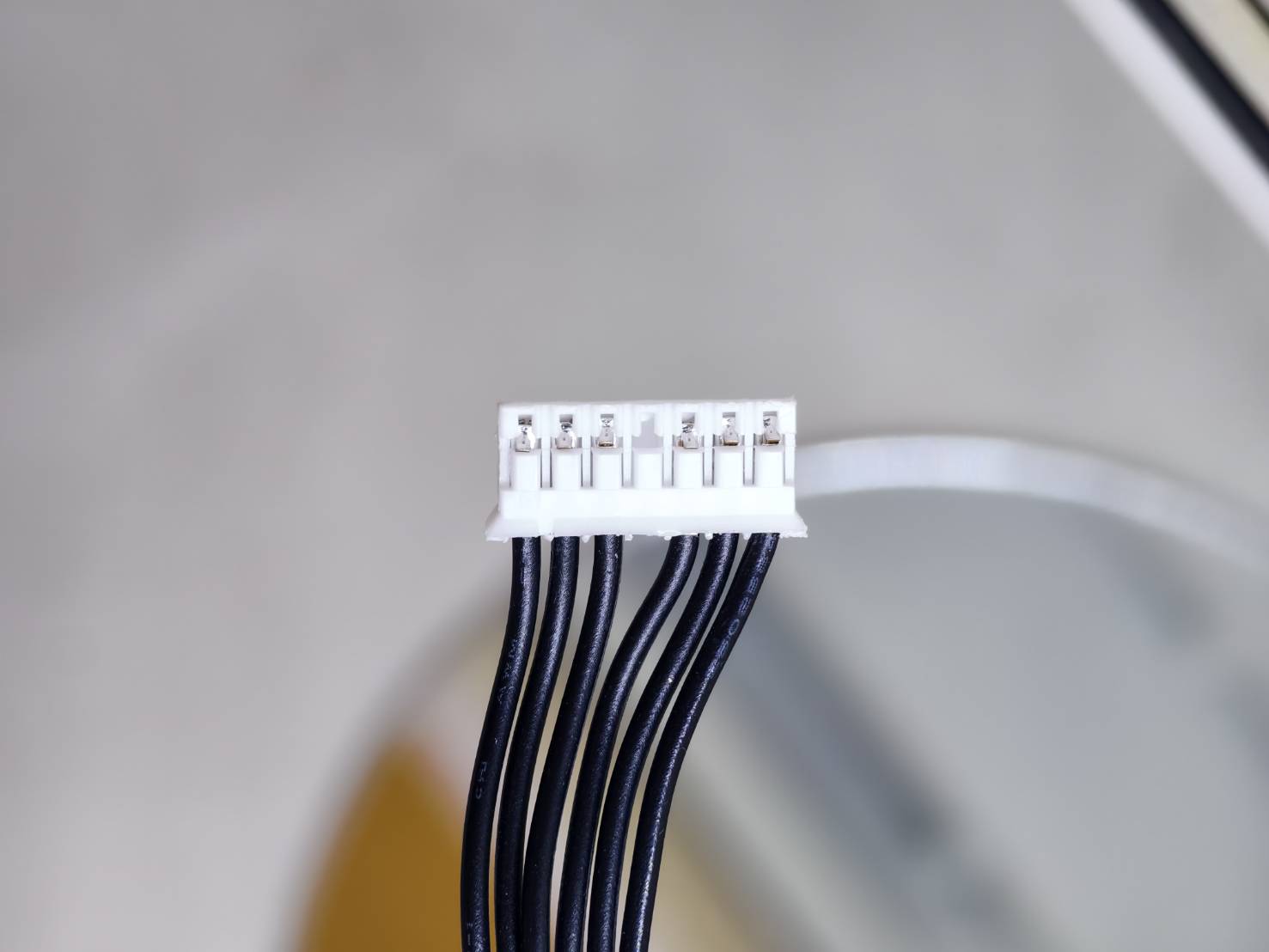

• Encontre o lado de 7 pinos do cabo na caixa. (O pino do meio estará vazio.)

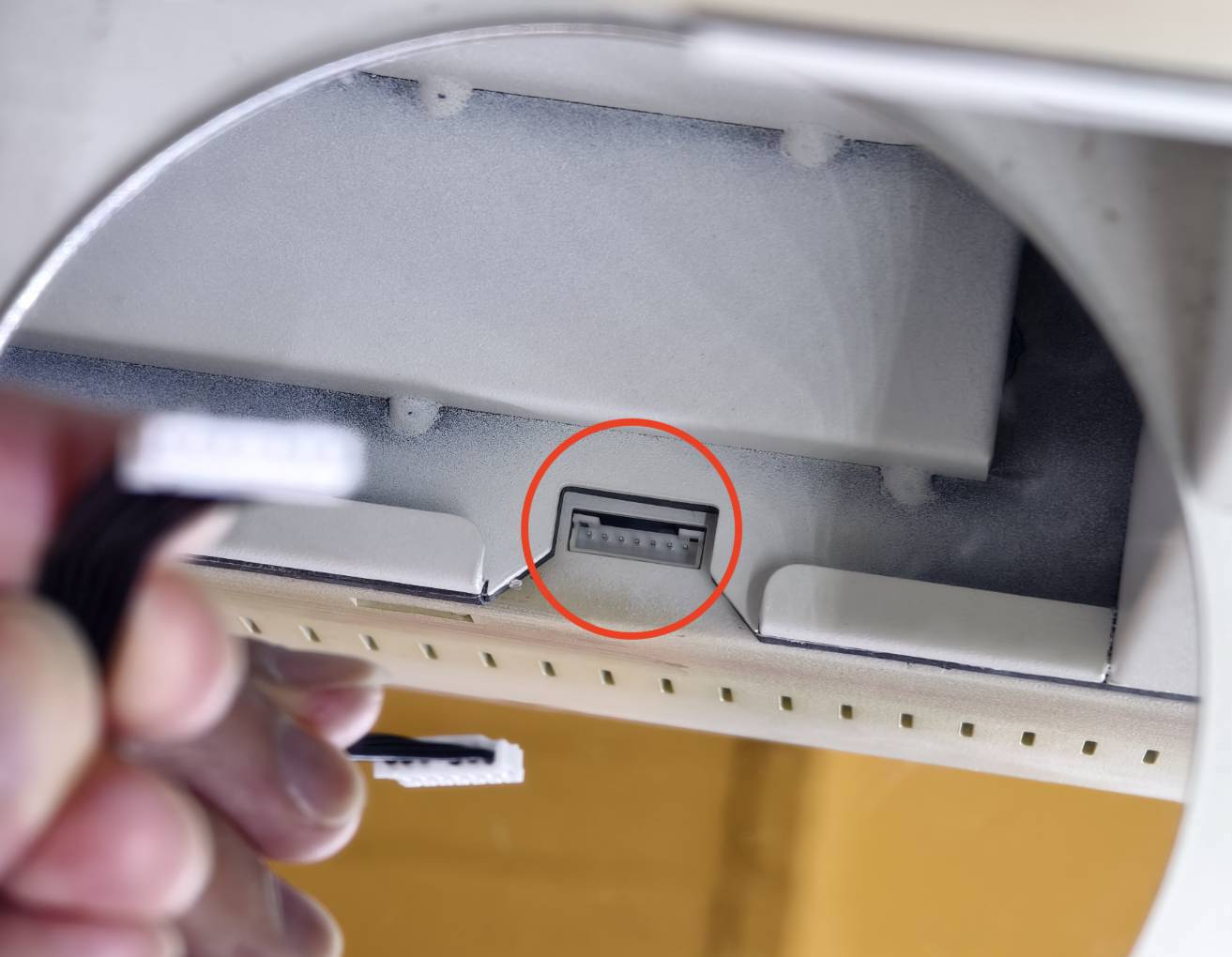

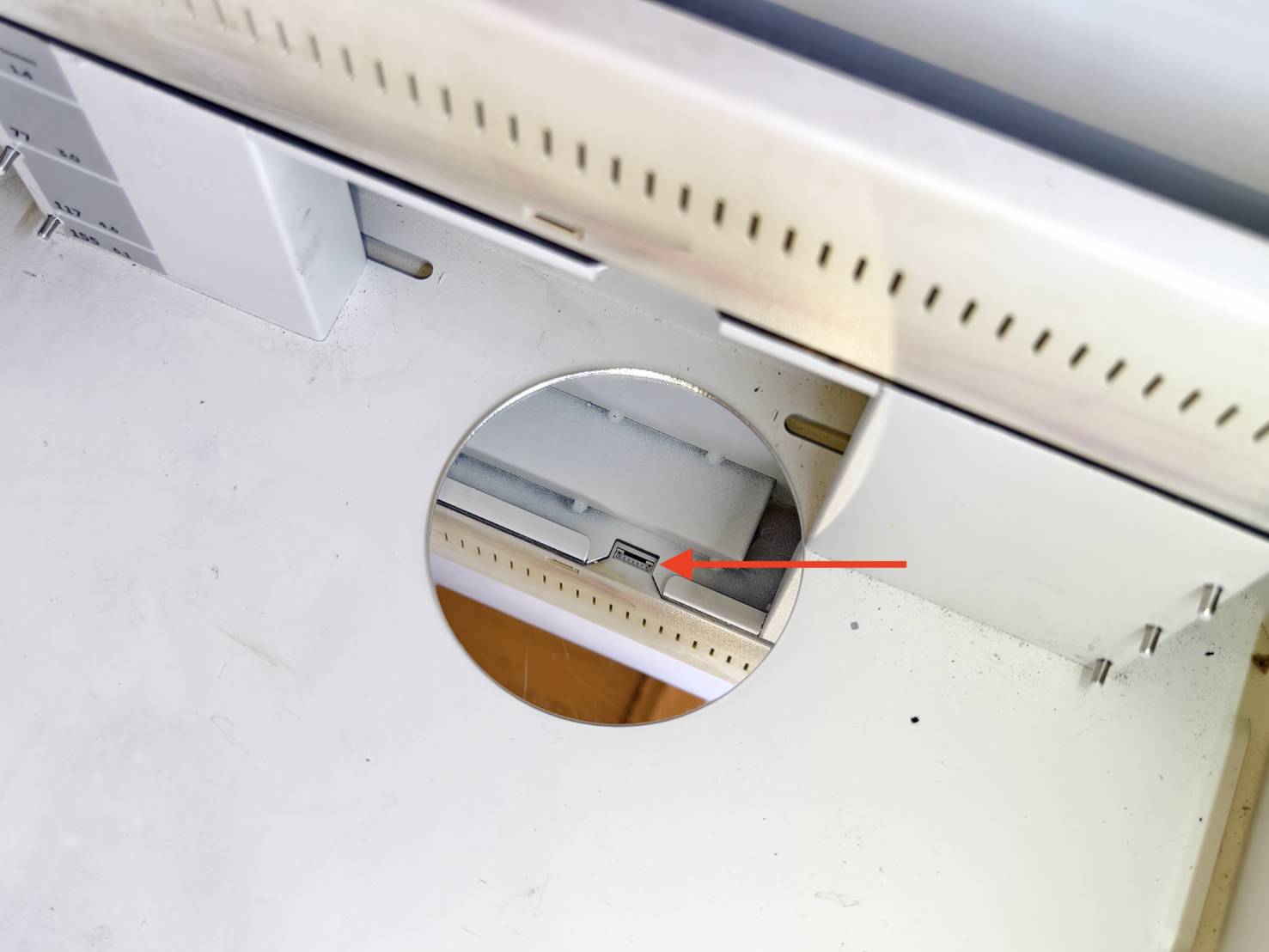

• Encontre o soquete do cabo no lado direito da máquina. É altamente recomendável usar um espelho.

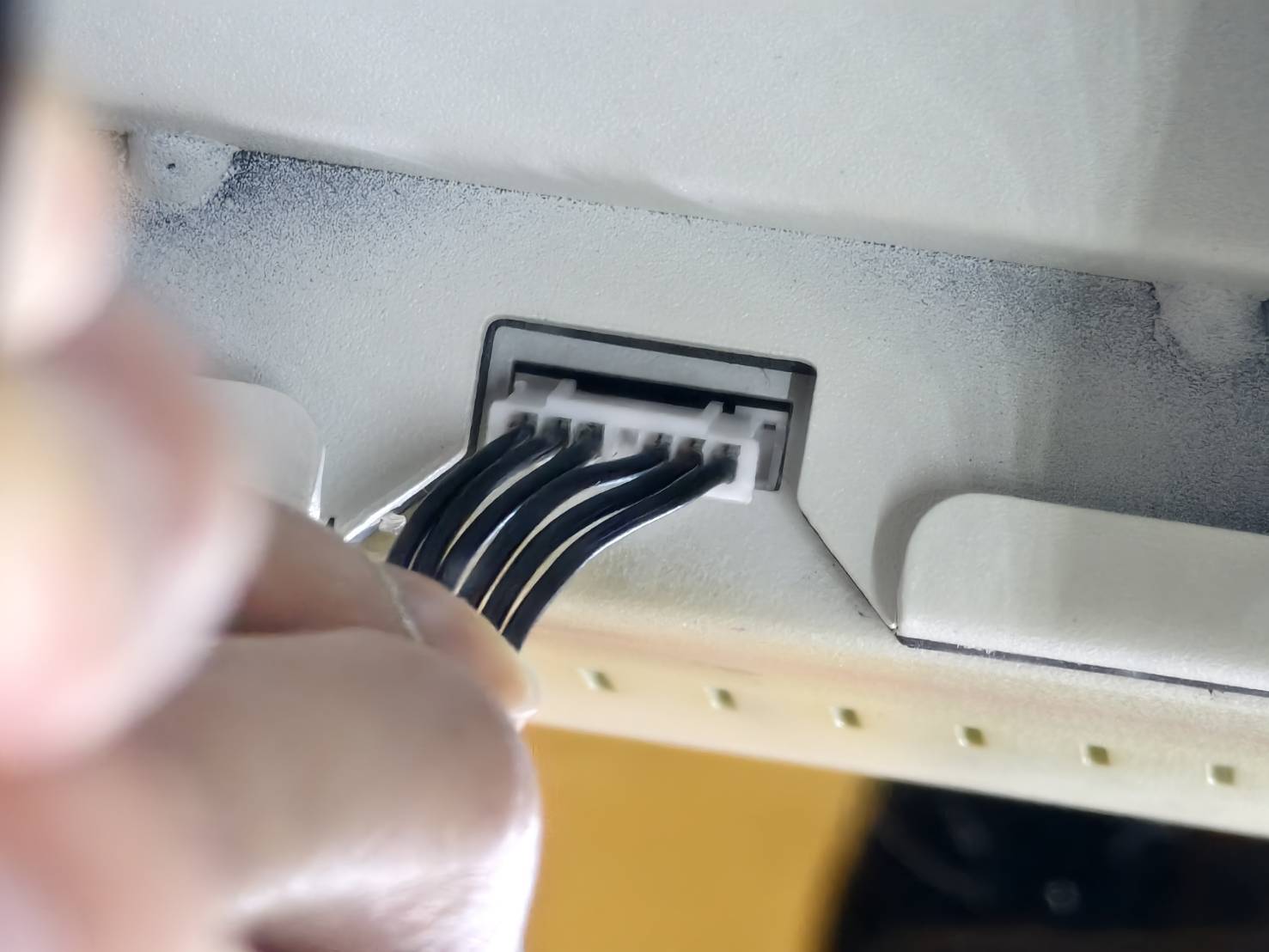

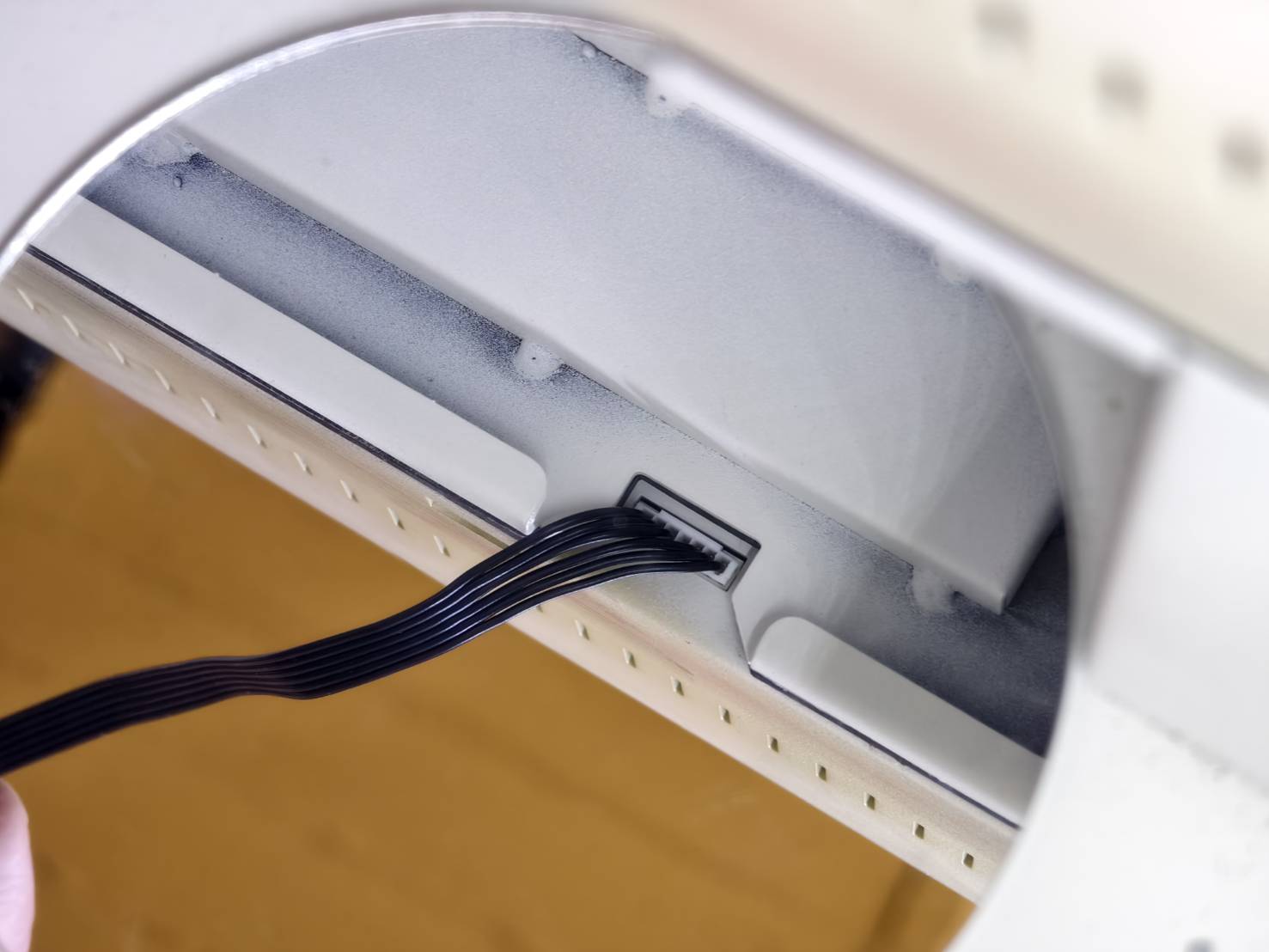

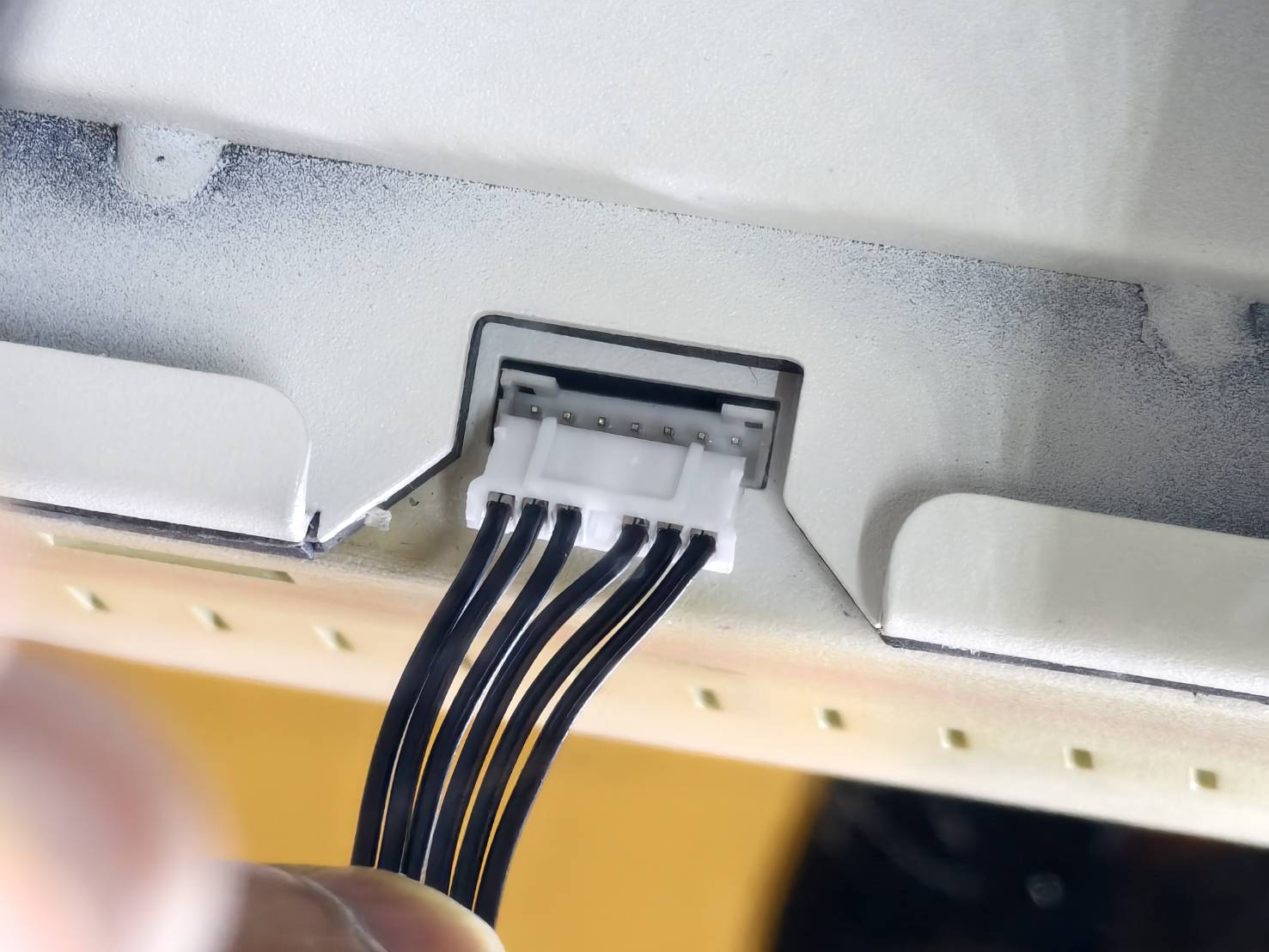

• Insira o cabo e certifique-se de que a direção do cabo esteja correta.

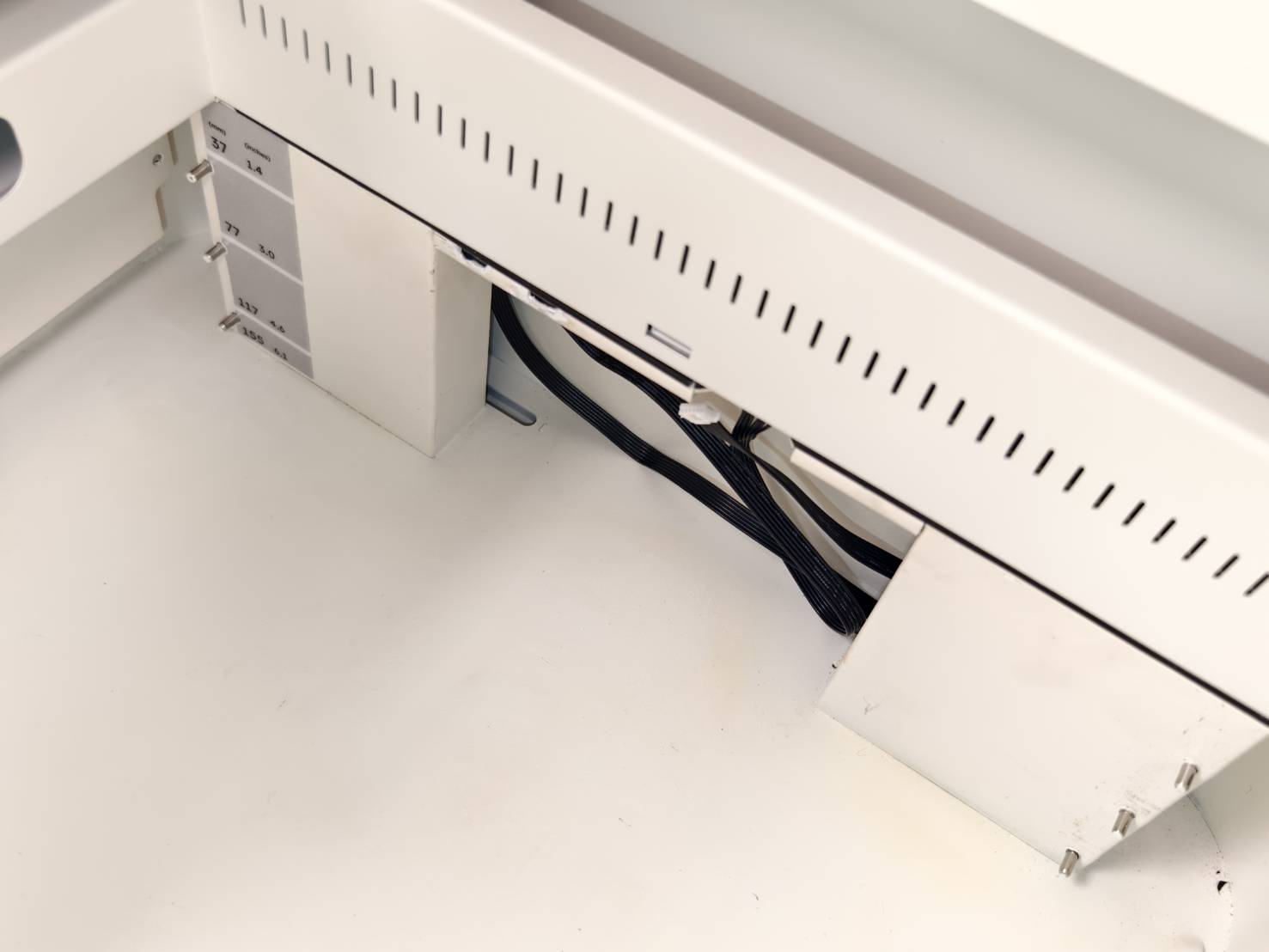

• Coloque o restante do cabo no espaço temporariamente.


Passo 5

Instale o favo de mel na camada do meio.
A camada do meio geralmente cobre uma ampla variedade de tamanhos de objetos. No entanto, a camada pode ser alterada livremente, dependendo do tamanho real do seu objeto.

• O intervalo de tamanho disponível para o objeto é de 3mm a 140mm.
• Para objetos de 3mm a 5mm, a função de foco automático não está disponível. É necessário realizar o foco manualmente.

Consulte o link abaixo para aprender como instalar corretamente o favo de mel.
Ador - Instalação do Favo de Mel

Etapa 6

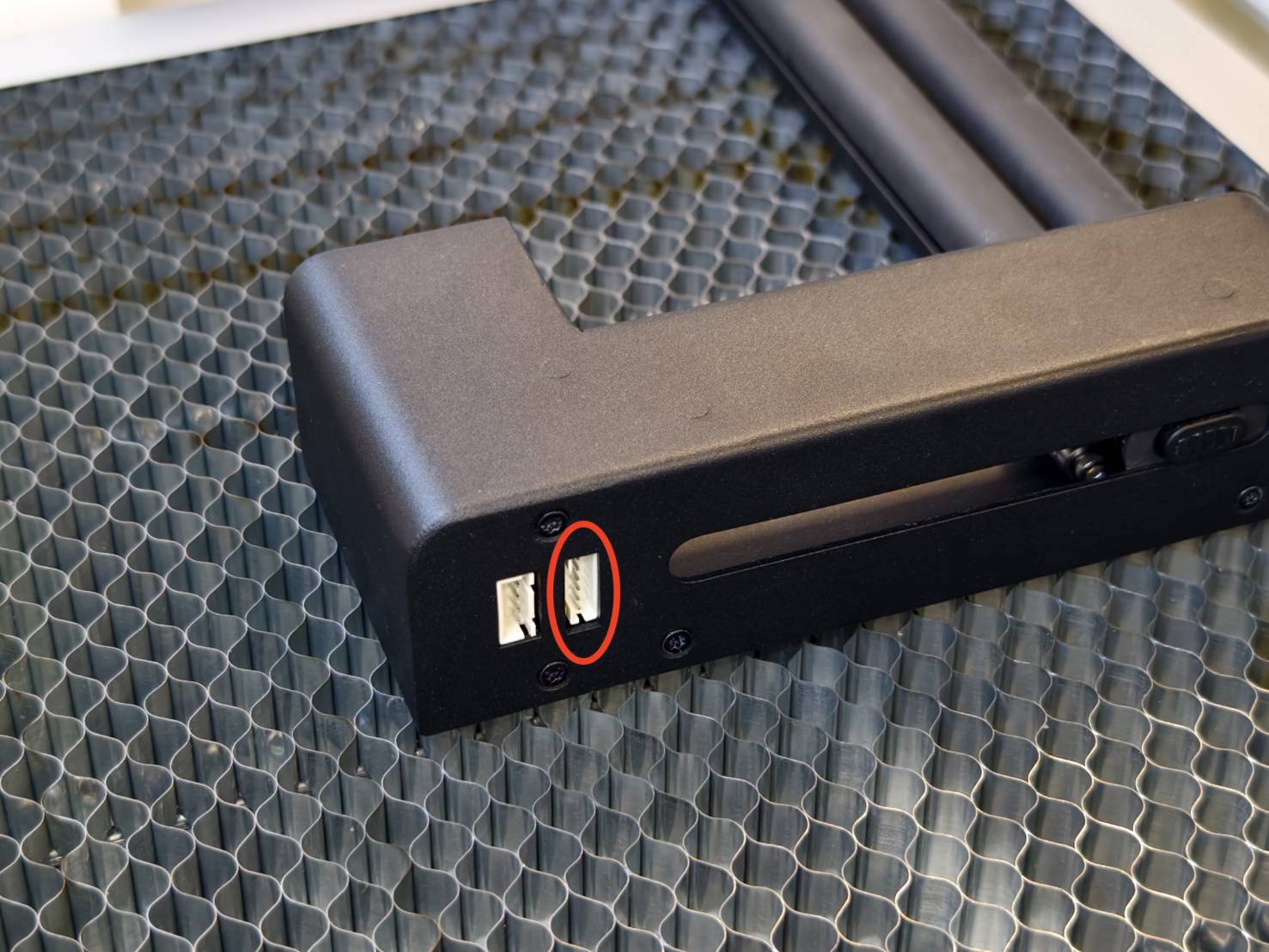

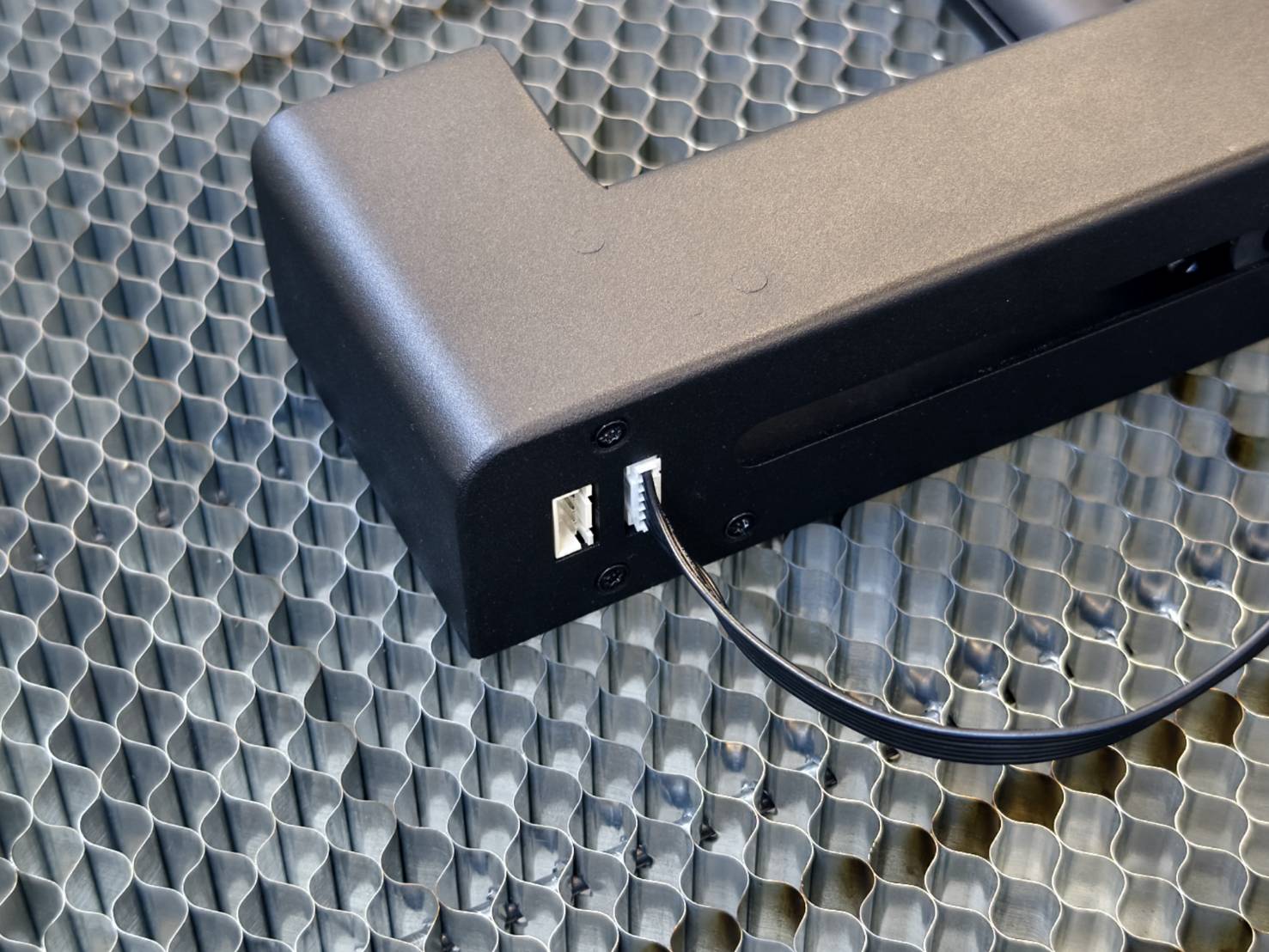

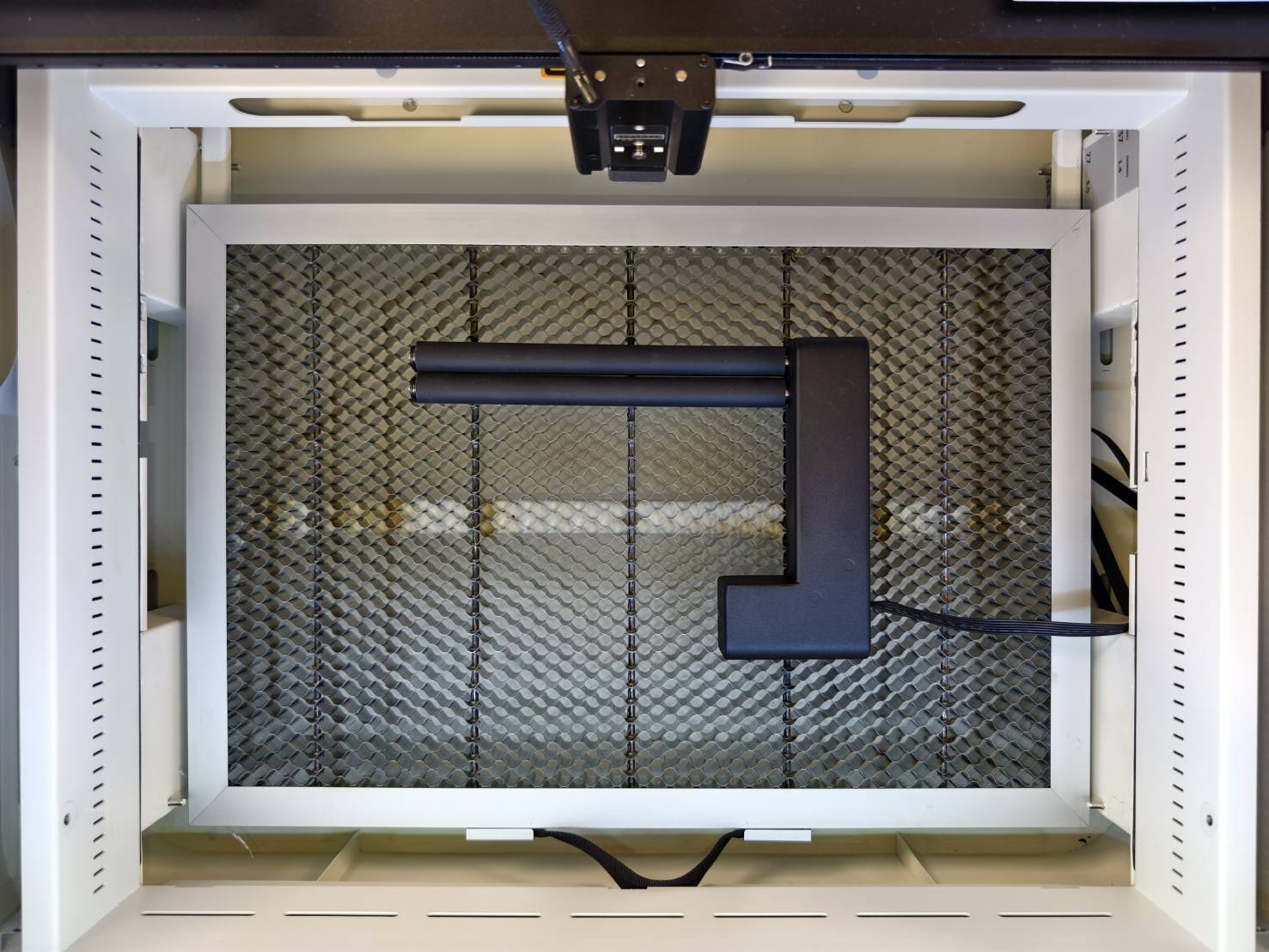

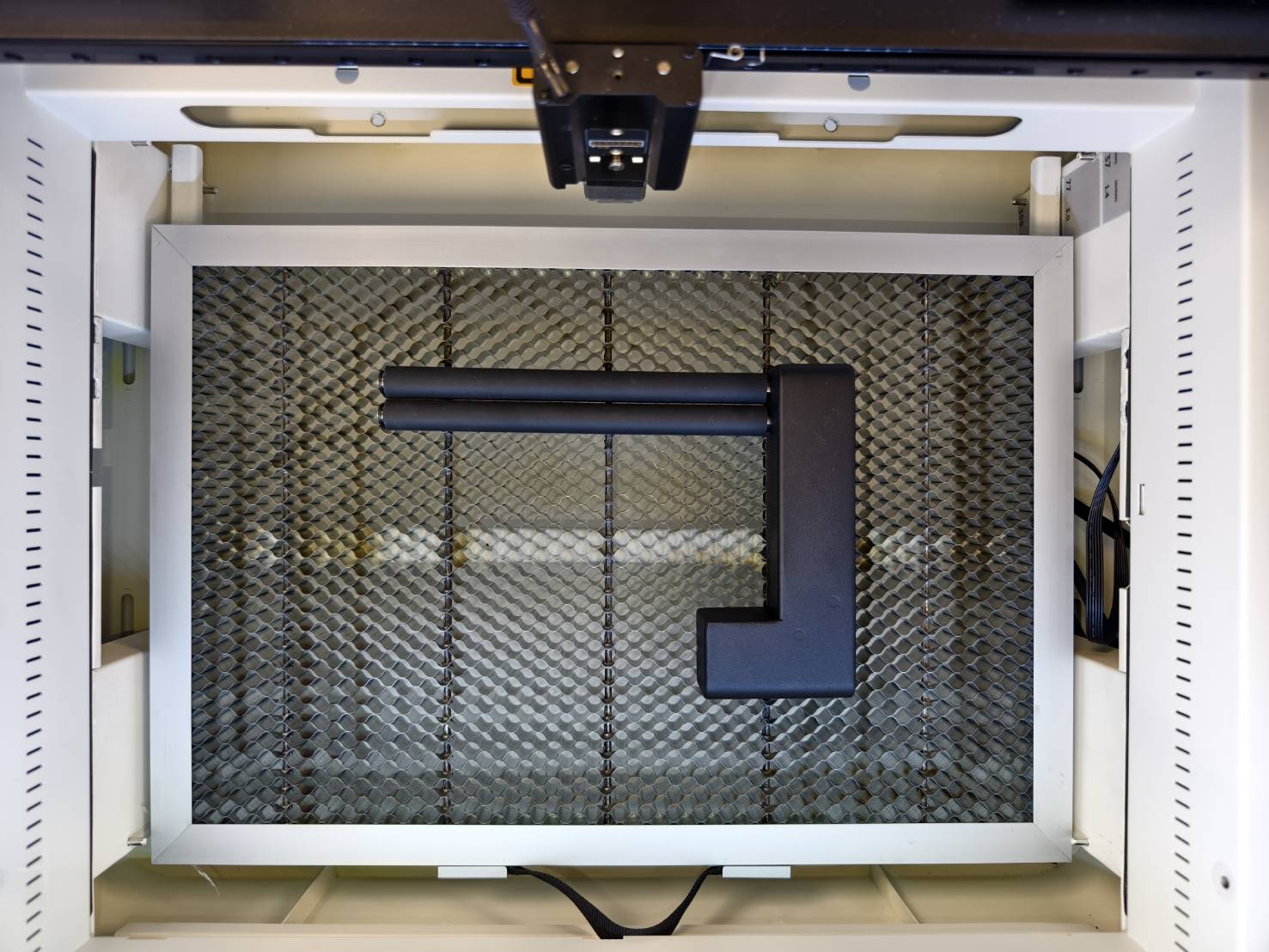

Coloque o rotativo na máquina e insira o cabo no rotativo.

Etapa 6.1

(Pule para Etapa 7 se você não estiver usando o módulo de impressão.)

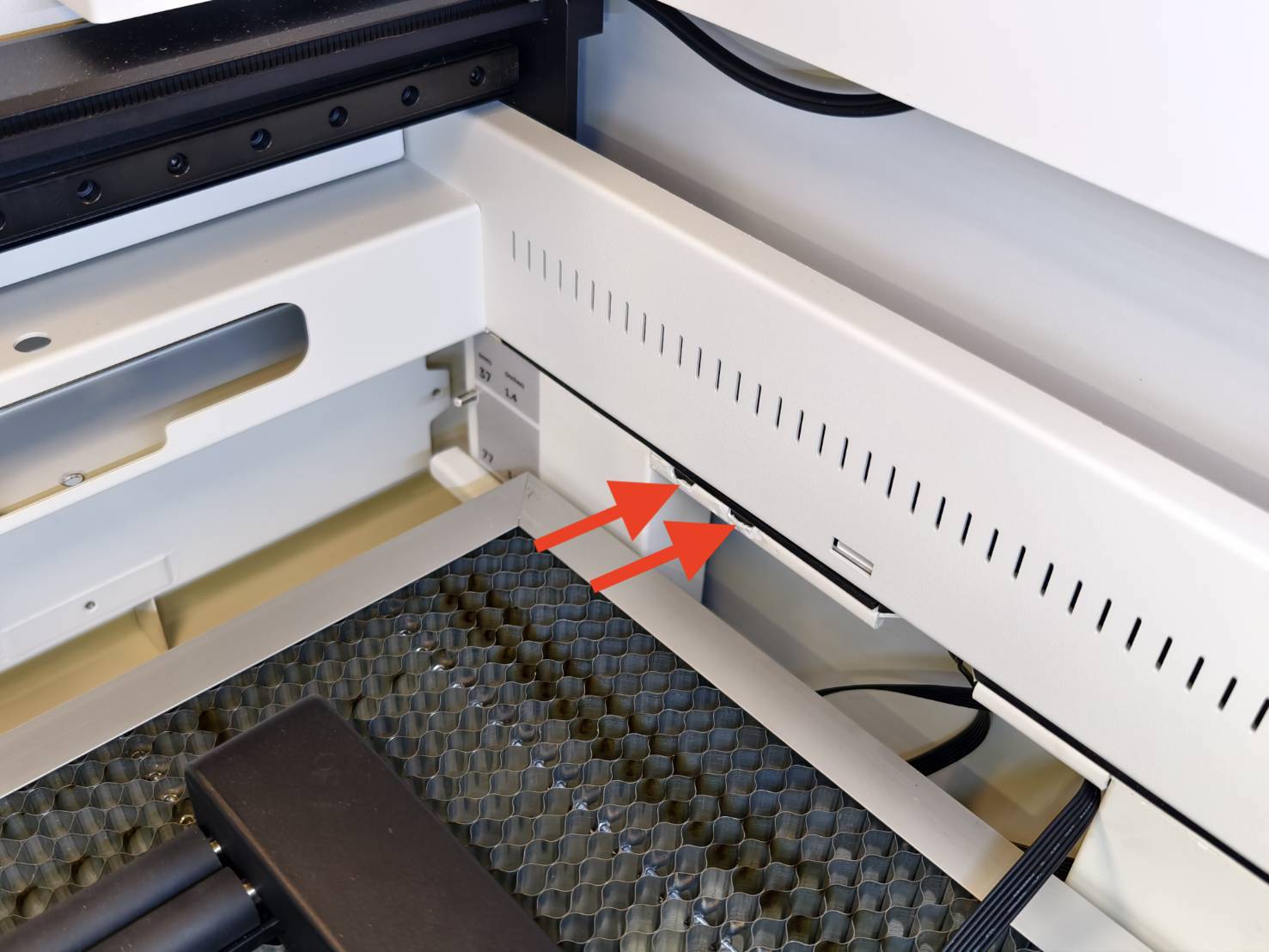

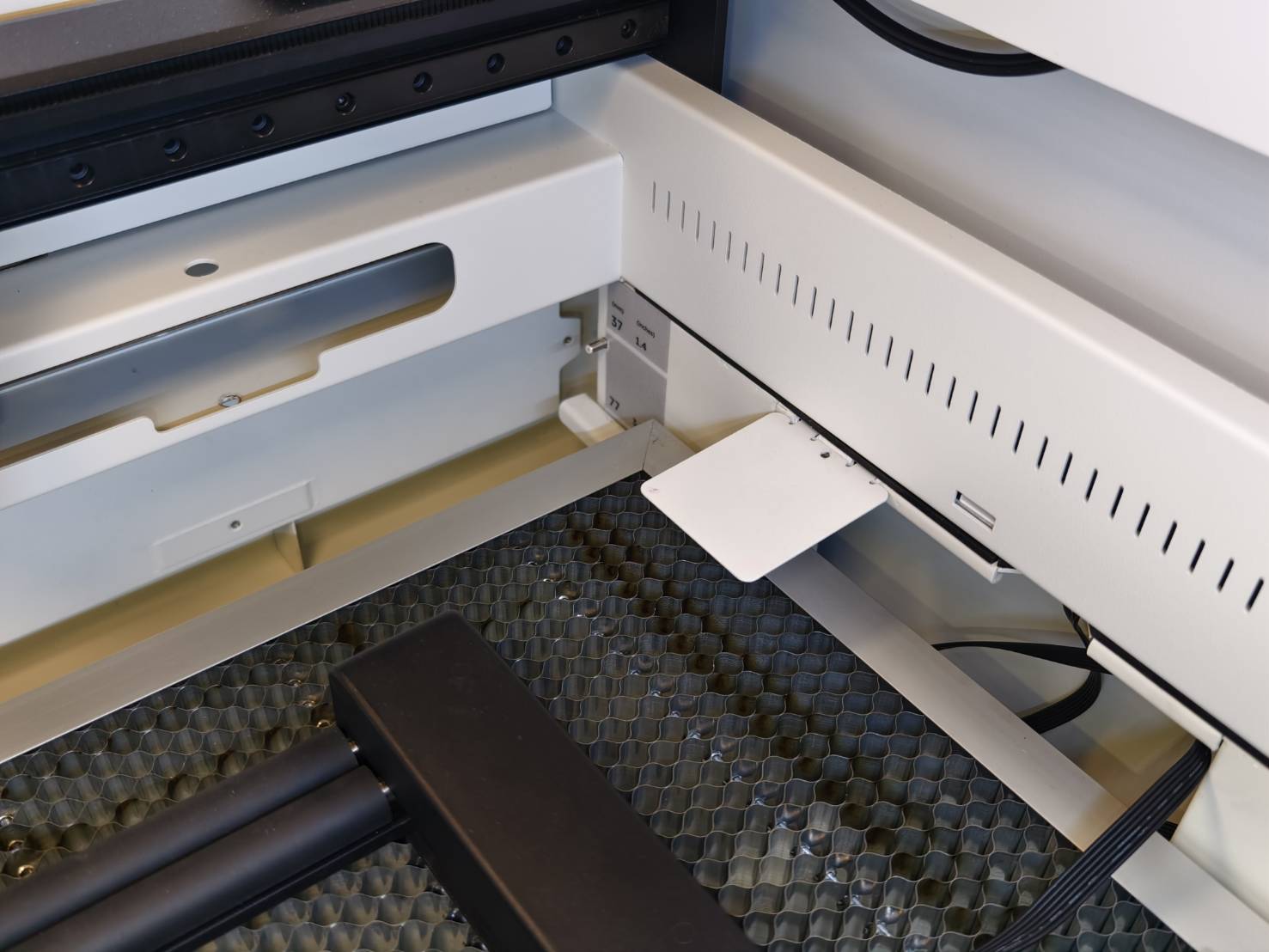

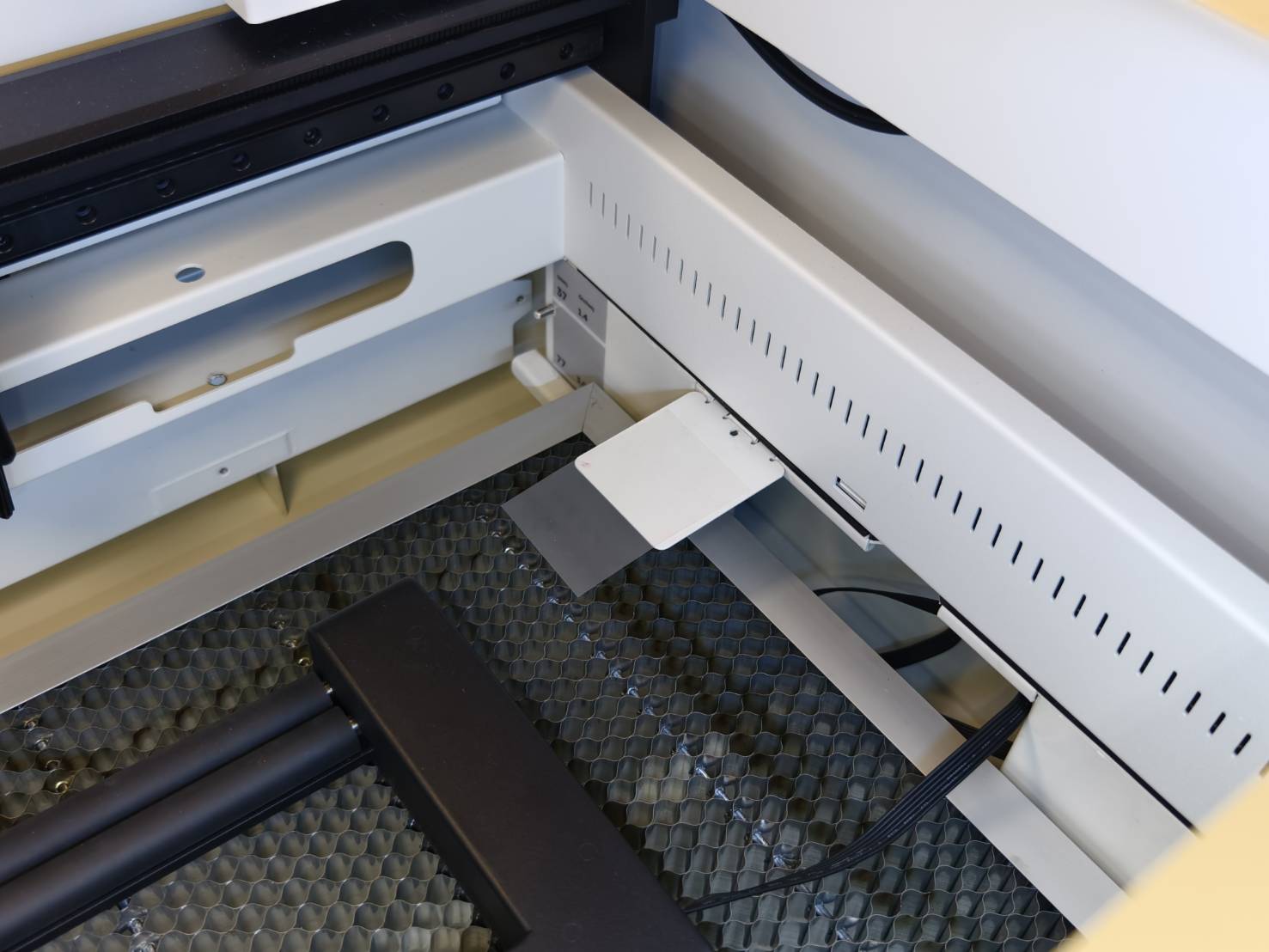

Retire a plataforma de pré-spray da caixa e insira-a na lateral. Esta placa foi projetada apenas para o módulo de impressão do Ador. Como o nome sugere, será a área de pré-spray ao usar o módulo de impressão com o rotativo. Coloque o adesivo de preparação na placa para capturar o pré-spray.

Etapa 6.2

Se o seu favo de mel estiver na camada superior de 37mm / 1,4 polegadas, a placa de pré-spray não precisa ser instalada. Coloque o adesivo de preparação diretamente ao redor das duas aberturas.

Etapa 7

A instalação do hardware para a Base de Extensão do Ador e o Rotativo 2.0 foi concluída com sucesso.

Dependendo do módulo que você usará, consulte os links a seguir para começar a explorar o módulo rotativo.

• Ador Rotativo - Iniciar Gravação
• Ador Rotativo - Iniciar Impressão
