Descrição

Este artigo irá orientá-lo sobre como iniciar uma tarefa de gravação com o FLUX Chuck Rotary.
No entanto, é fortemente recomendado que você leia o Manual do FLUX Chuck antes da sua primeira gravação.

Passo 1

Certifique-se de que sua Base de Extensão Ador esteja corretamente instalada antes de prosseguir para o próximo passo.
(Link do Guia: Ador Extension Base - Desembalagem e Instalação)

Versão Passthrough (Não disponível na UE)	Versão Não-Passthrough

Passo 2

Certifique-se de ter as seguintes versões de software e firmware para utilizar a função rotativa do Ador.

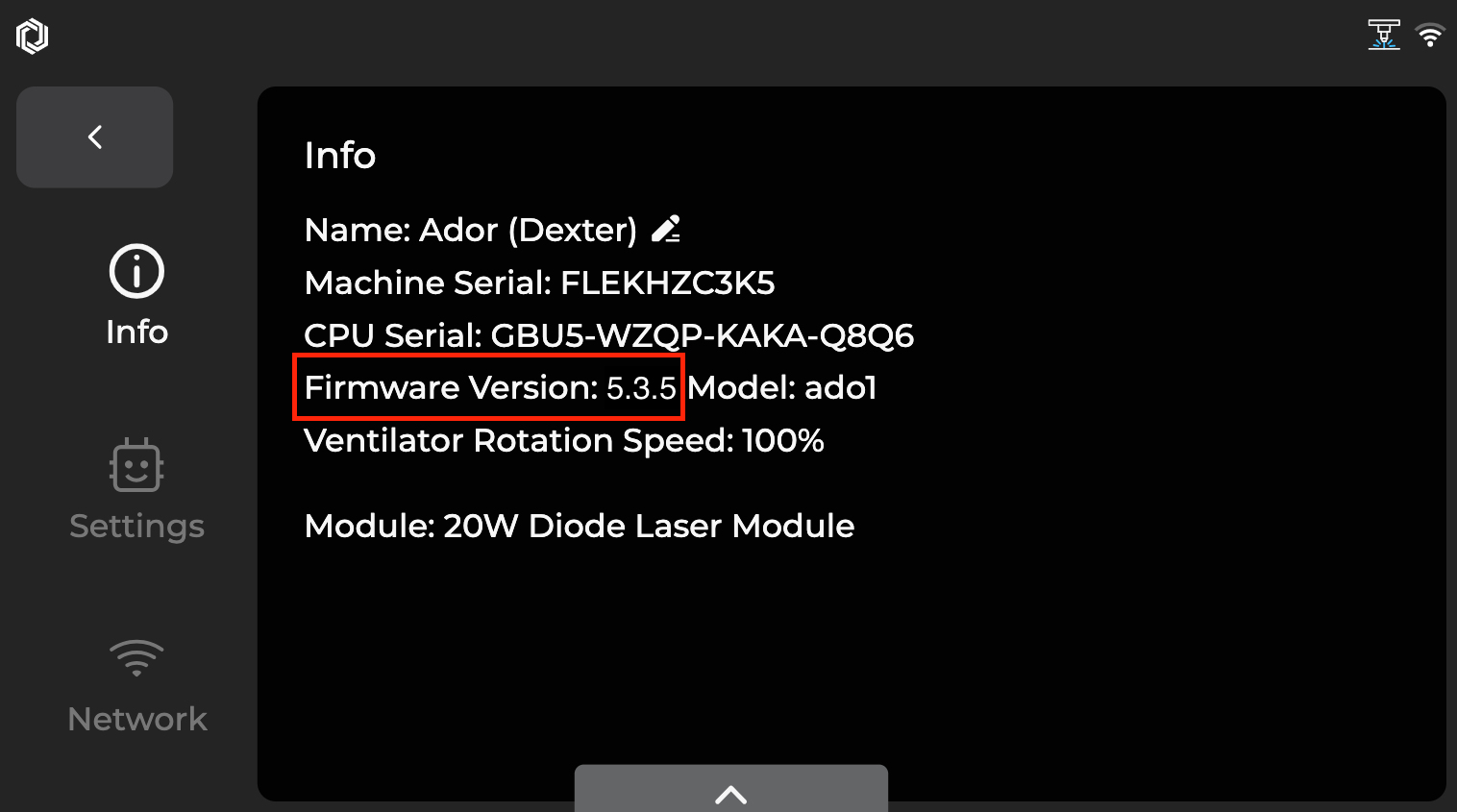

*Versão do Beam Studio 2.4.2 ou acima (Guia)*	A versão do firmware 5.3.5 ou superior. (Guia)

Passo 3

Localize o cabo na caixa e insira o lado com 7 pinos do cabo no lado direito da máquina. O soquete do cabo na máquina está localizado entre a parte superior da base e a parte inferior da máquina.

Localize o lado com 7 pinos do cabo na caixa. (O pino do meio estará vazio.)

Encontre o soquete do cabo no lado direito da máquina. É altamente recomendado usar um espelho.
Insira o cabo e certifique-se de que a direção esteja correta.

Coloque o restante do cabo no espaço temporariamente.

Passo 4

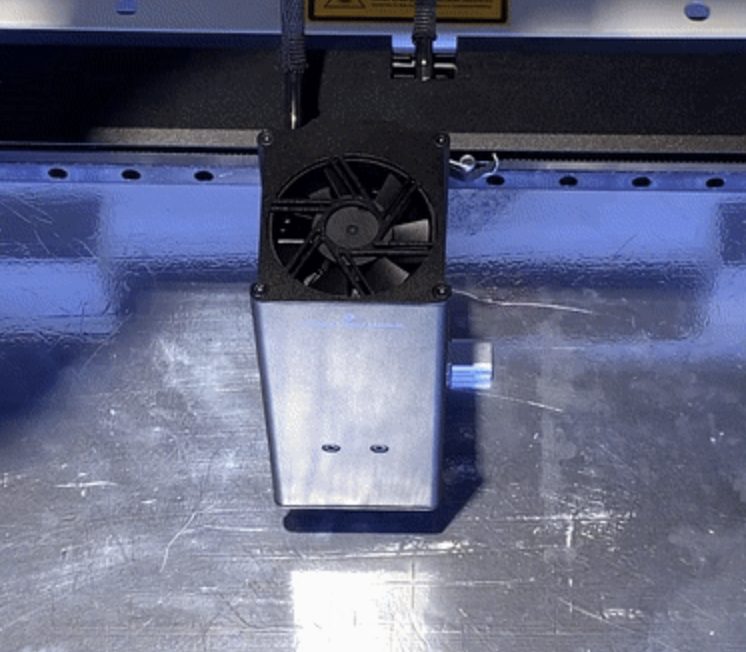

Dependendo do diâmetro do seu material, o favo de mel pode ser instalado ou não.

Se o diâmetro do seu material for menor que 50mm ou sua circunferência for menor que 157mm, o favo de mel deve ser instalado na camada inferior (117mm/4.6 polegadas).
Consulte o artigo sobre a instalação do favo de mel.
O favo de mel não é necessário se o seu material for maior que os tamanhos mencionados acima.

Camada	Foto	Tamanho do Objeto
37mm / 1,4 polegadas		Não disponível
77mm / 3,0 polegadas		Não disponível
117 mm / 4,6 polegadas		Circunferência: 0 - 157mm or Diâmetro: 0 - 50mm
155 mm / 6,1 polegadas (Sem colmeia)		Circunferência: 157mm - 392mm or Diâmetro: 50mm - 125mm

Passo 5

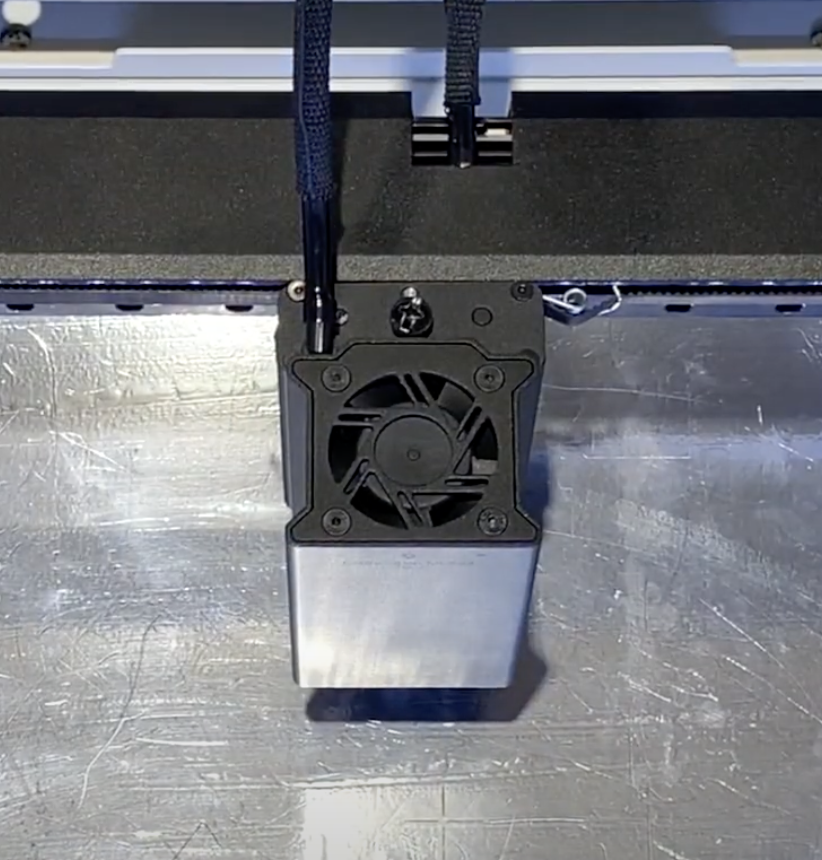

Instale o módulo.
Consulte os links na tabela abaixo para os guias de instalação dos módulos.

Módulo de Laser Diodo 10W/20W	Módulo de Laser Infravermelho 2W

Passo 6

Instale as garras no dispositivo rotativo de acordo com o material que você utilizará.
Consulte o manual para obter instruções sobre a instalação das garras.
Manual do FLUX Chuck Rotary
(*Recomenda-se usar material descartável para prática e teste na primeira utilização.)

Passo 7

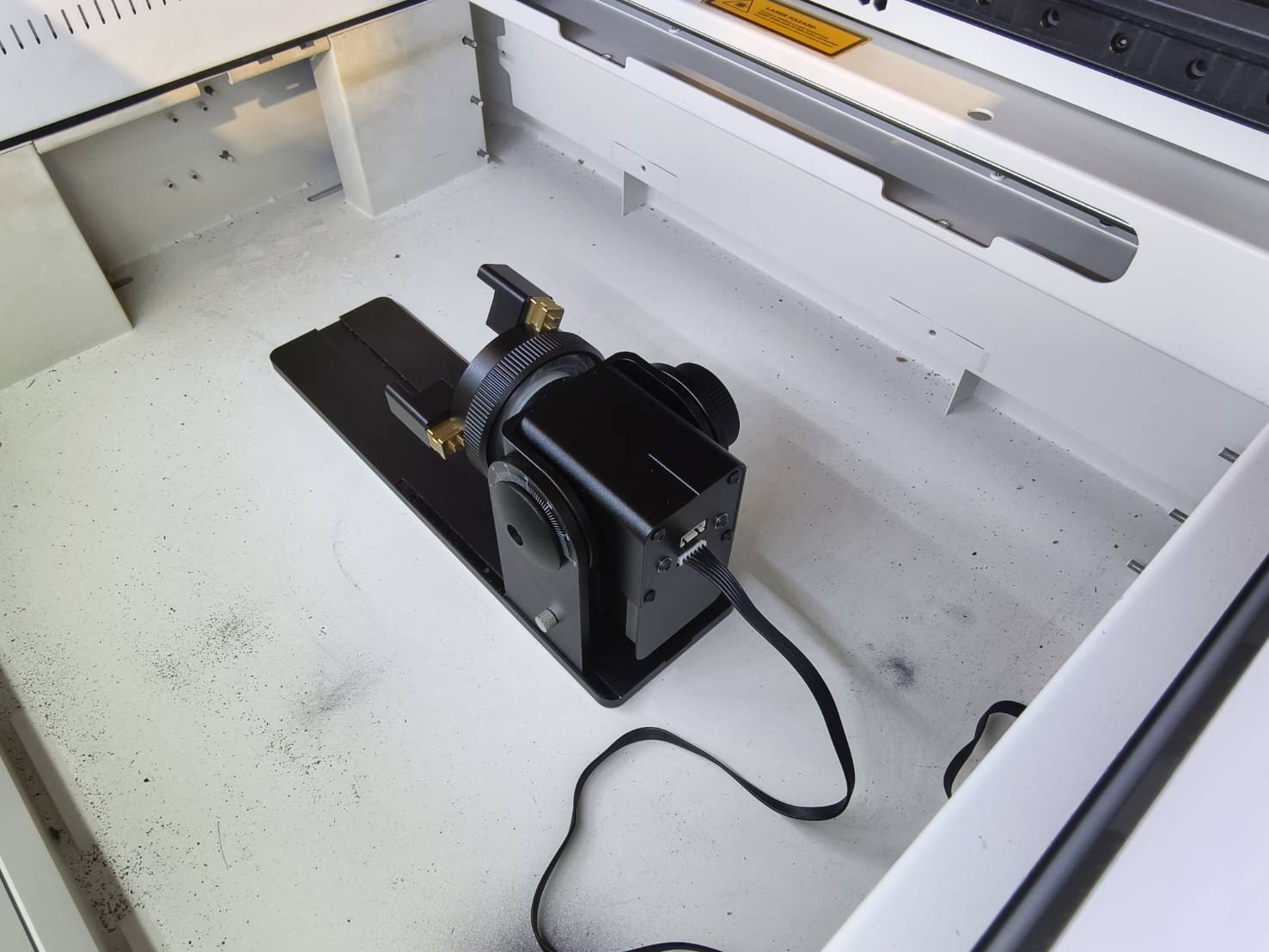

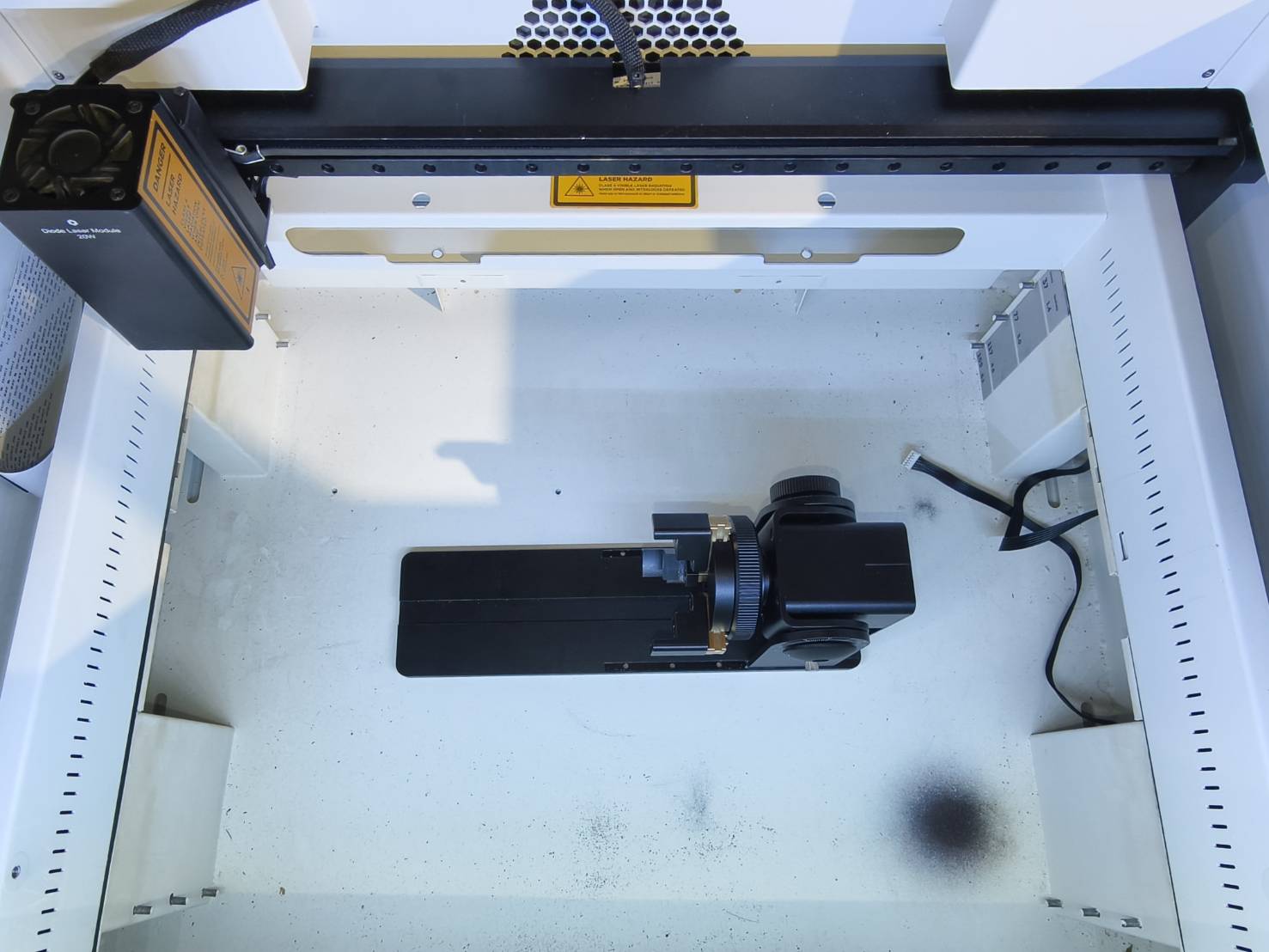

Posicione o dispositivo rotativo com as garras instaladas na máquina.

Passo 8

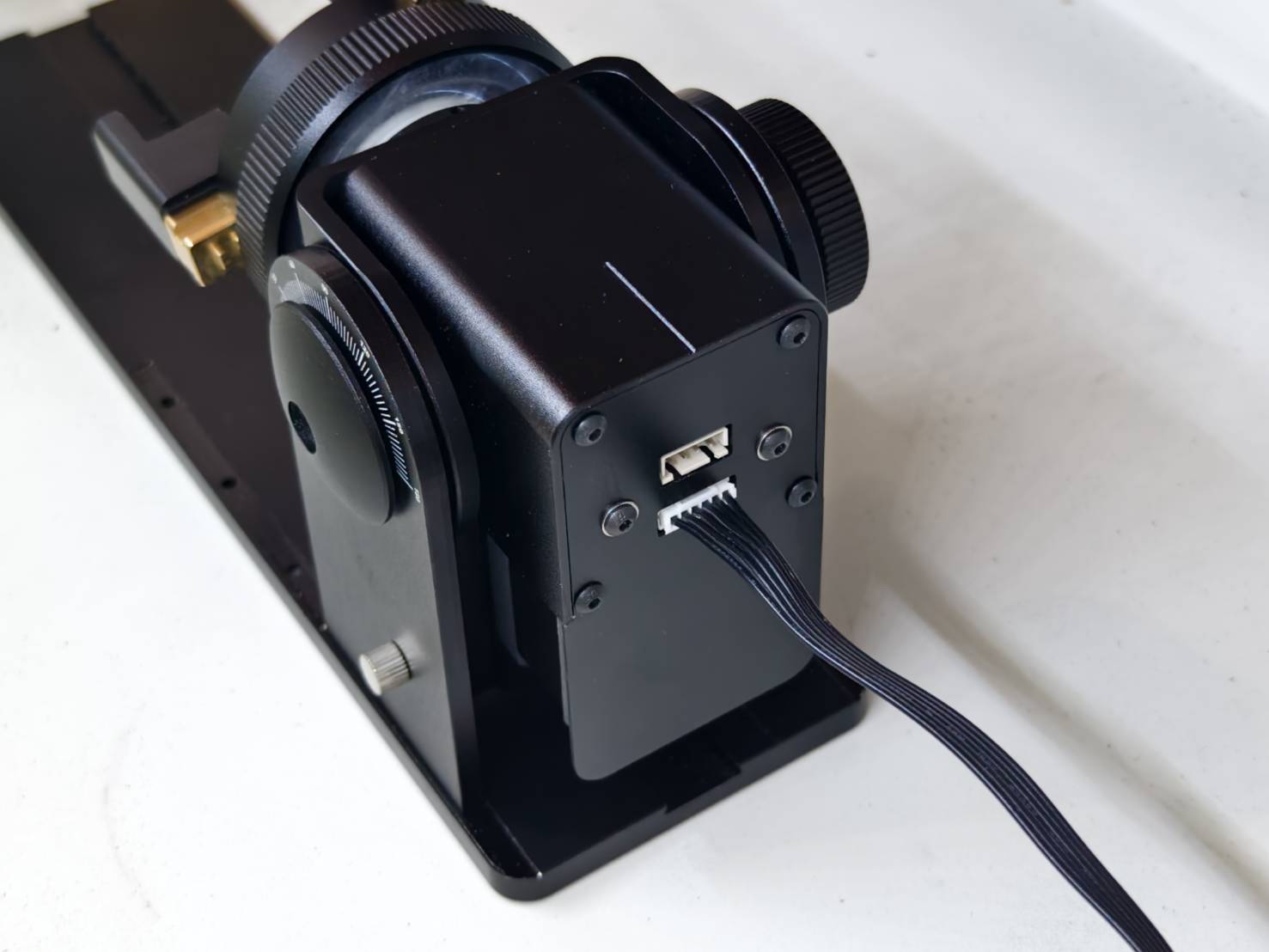

Conecte o cabo ao dispositivo rotativo. (Para o Ador, o cabo é de 6 pinos.)

Passo 9

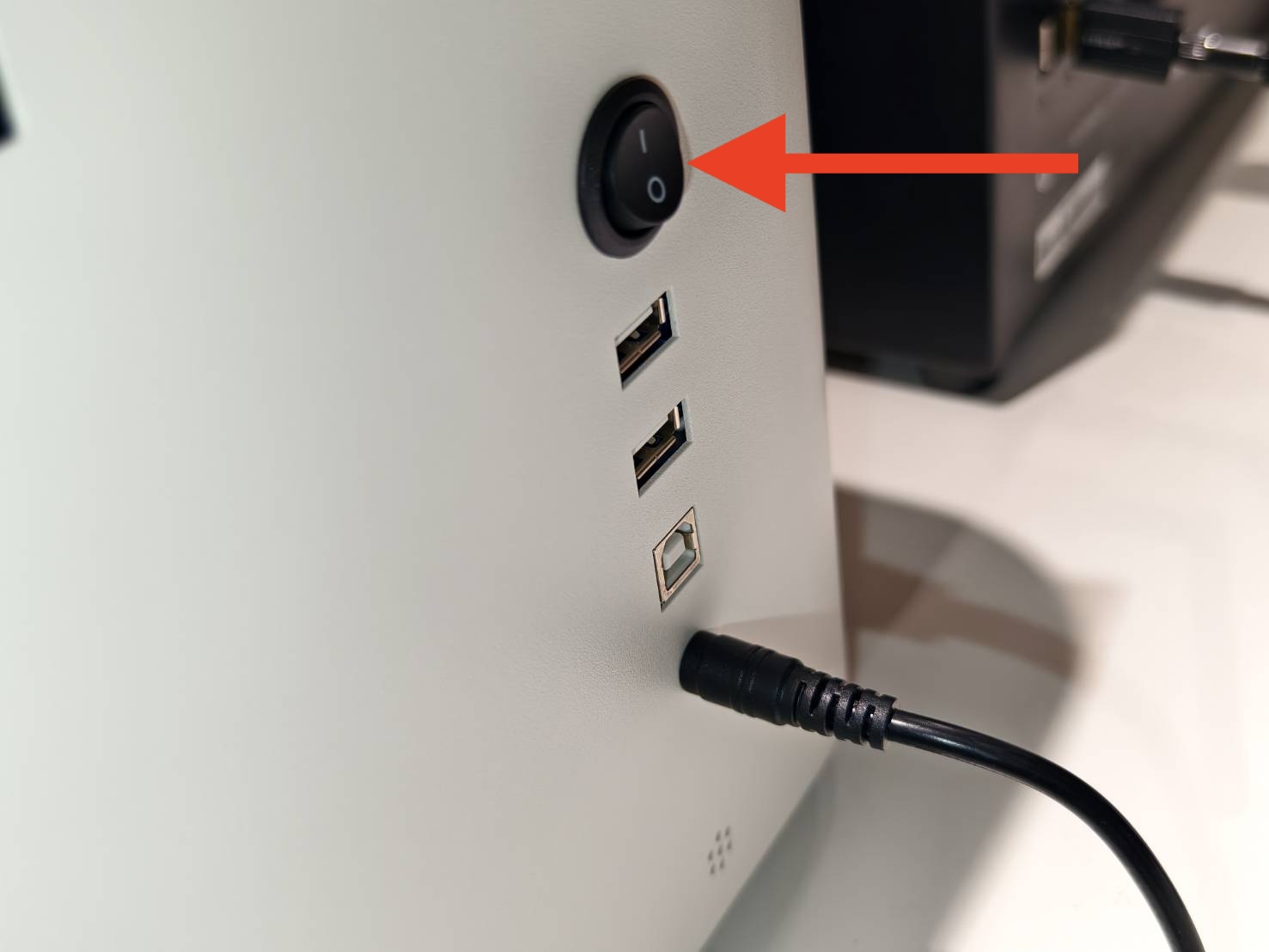

Ligue a máquina.

Passo 10

Meça o diâmetro ou a circunferência do seu material e anote para uso posterior.
(*Recomenda-se usar material descartável para prática e teste na primeira utilização.)

Passo 11

Prenda o material no dispositivo rotativo e nivele-o.
(Consulte o Guia do Mandril Rotativo para fixar diferentes formas.)

Passo 12

Execute o foco automático.

Etapas:

Eleve a cabeça do laser até o topo.
Aproxime a sonda de foco da superfície do material.
Abaixe a cabeça do laser para verificar se a sonda toca a superfície.
Execute o foco automático usando o painel ou clicando duas vezes no botão à esquerda.

Vídeo:

Passo 13

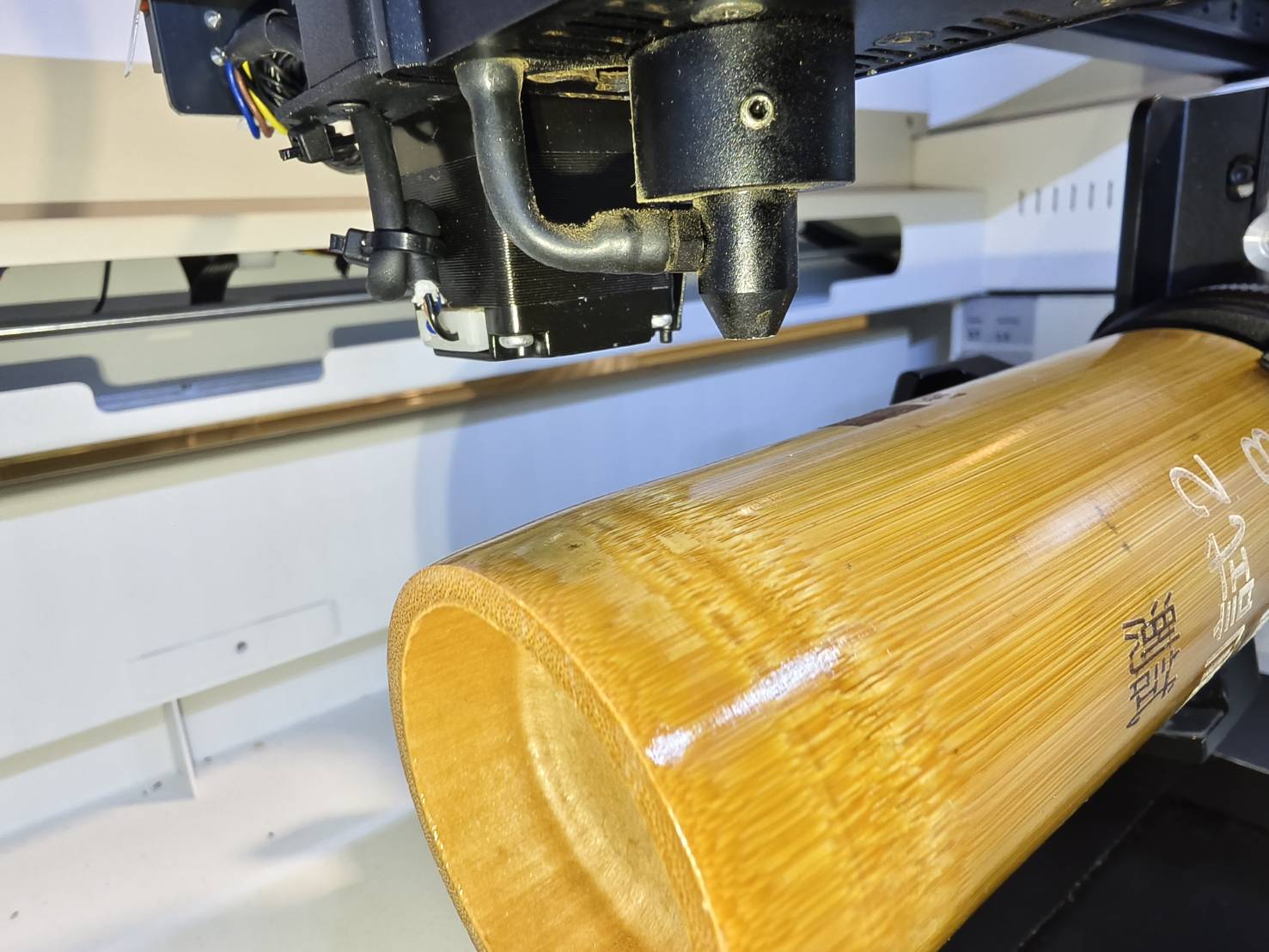

Posicione a ponta do bico no centro da área que deseja gravar.

Passo 14

Abra o Beam Studio.

Screenshot 2024-09-26 at 11.27.12 AM.png

Passo 15

Acesse "Configurações do Documento" e faça as alterações necessárias.

1.
Altere a opção Área de Trabalho para "Ador".

2.
Altere a opção Iniciar De para "Posição Atual".

3.
Para Origem do Trabalho, selecione "Centro".

4.
Ative a função Rotativa.

5.
Para o Espelho, você deve ativar a função de espelhamento se o seu dispositivo rotativo estiver invertido.
Se não estiver invertido, mantenha-o desativado.
(Disponível apenas para Ador.)

Posição Padrão (A parte superior é plana.)	Posição Invertida (O motor está voltado para cima.)

Passo 16

Acesse "Configuração do Rotativo" e faça as alterações.

1.
Certifique-se de que a função Rotativa esteja ativada.

2.
Escolha Chuck como tipo.

3.
Insira o tamanho do seu material medido em Passo 10.
(Você pode inserir qualquer um dos valores, e o software calculará automaticamente o outro.)

4.
Para o espelhamento, você deve ativar a função de espelho se o seu dispositivo rotativo estiver invertido
Se não estiver invertido, mantenha-o desativado.
(Disponível apenas para Ador.)

Posição Padrão (A parte superior é plana.)	Posição Invertida (O motor está voltado para cima.)

Passo 17

Crie um objeto de gravação ou importe o seu próprio.

Screenshot 2024-09-26 at 12.23.35 PM.png

Dependendo do seu design, geralmente ele será rotacionado em 90 graus para corresponder à mesma orientação do material.

Passo 18

Após configurar seu design, mova o centro do projeto para a linha azul.

Passo 19

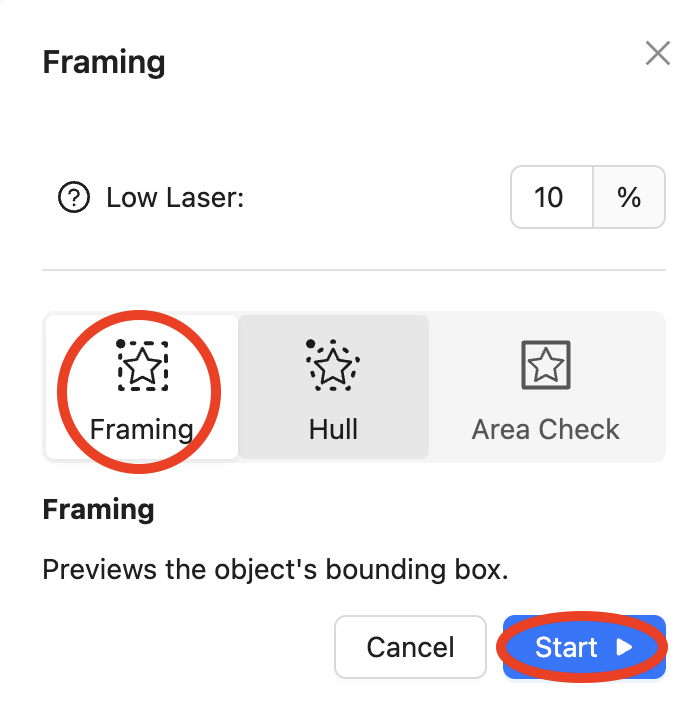

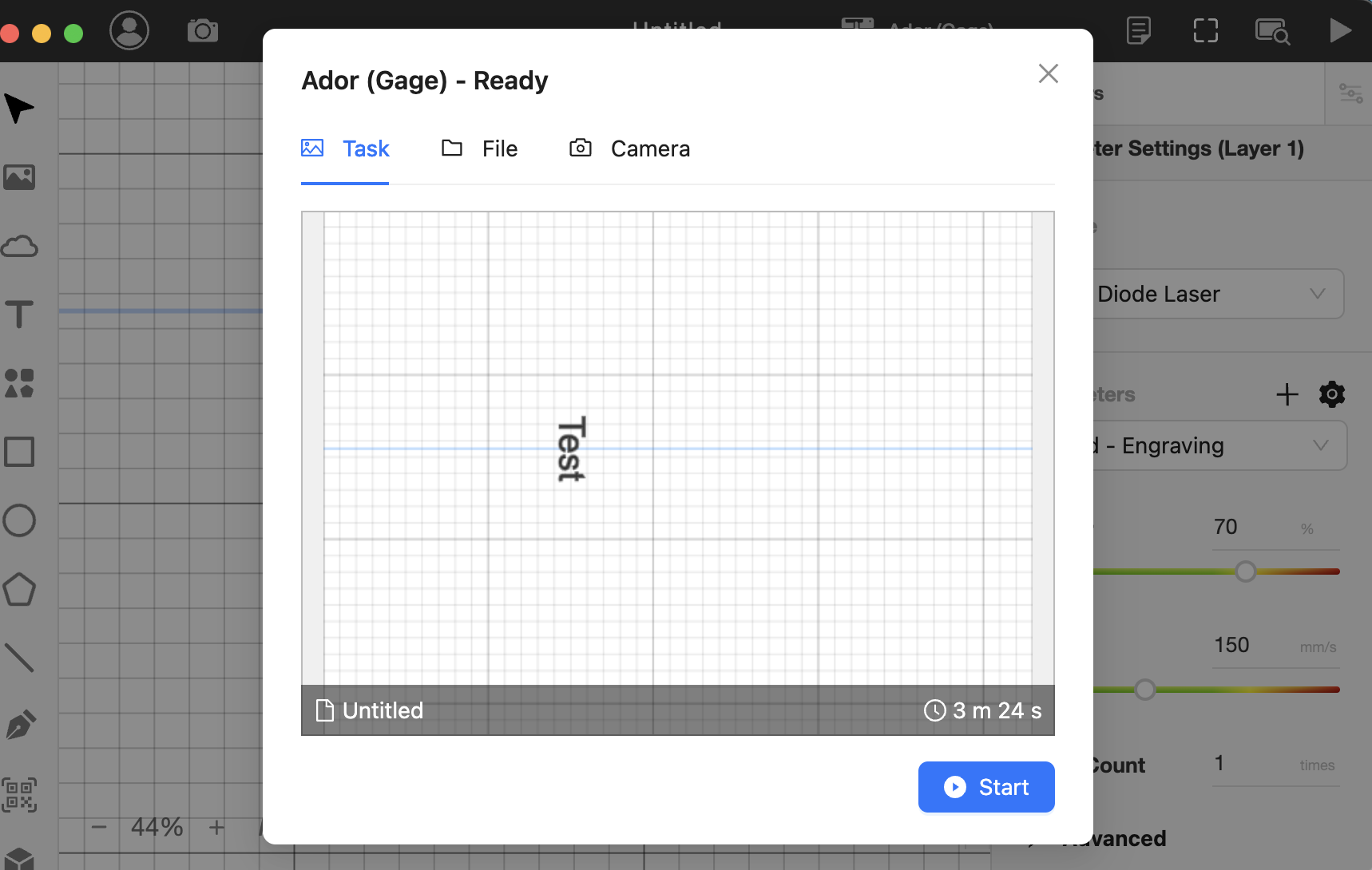

Use a função "Executar Contorno" para visualizar o percurso da gravação.

Escolha "Enquadramento" para ver a caixa delimitadora do design ou arquivo.
Após clicar em "Iniciar", a cabeça do laser começará a se mover, e o percurso indicará a área de gravação para esta tarefa.
O ponto inicial é a posição atual do bico do laser.
O percurso dependerá da "Origem do Trabalho" selecionada em Passo 15. Quando o centro é selecionado, o ponto inicial será definido no centro do design. O centro é geralmente usado para trabalhos rotativos.
Você pode mover a cabeça do laser para ajustar a área de gravação até que a posição seja satisfatória.

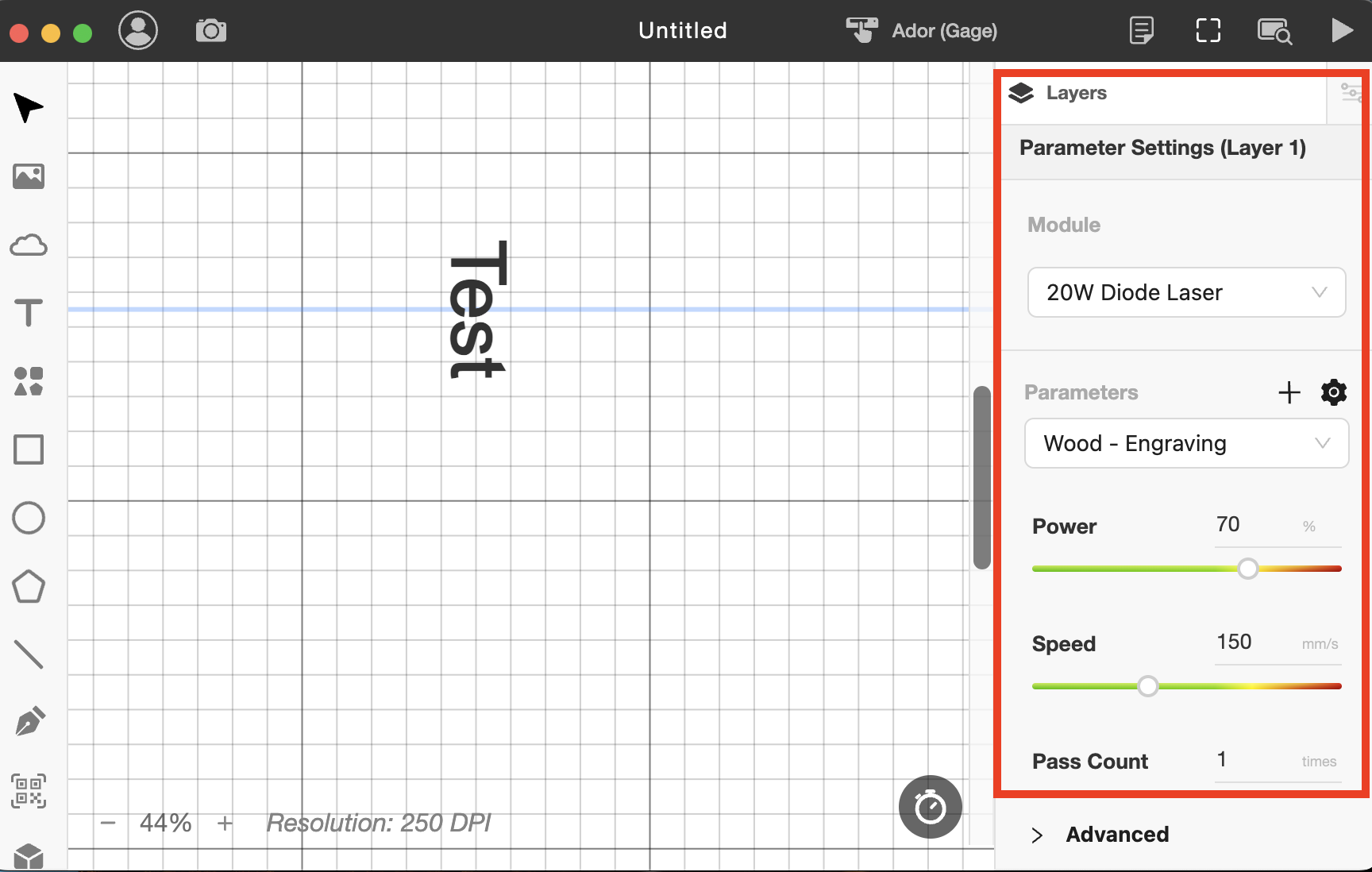

Passo 20

Após confirmar a posição de gravação, defina os parâmetros corretos de velocidade e potência de acordo com o seu material.

Passo 21

Feche a porta e inicie a tarefa.

Passo 22

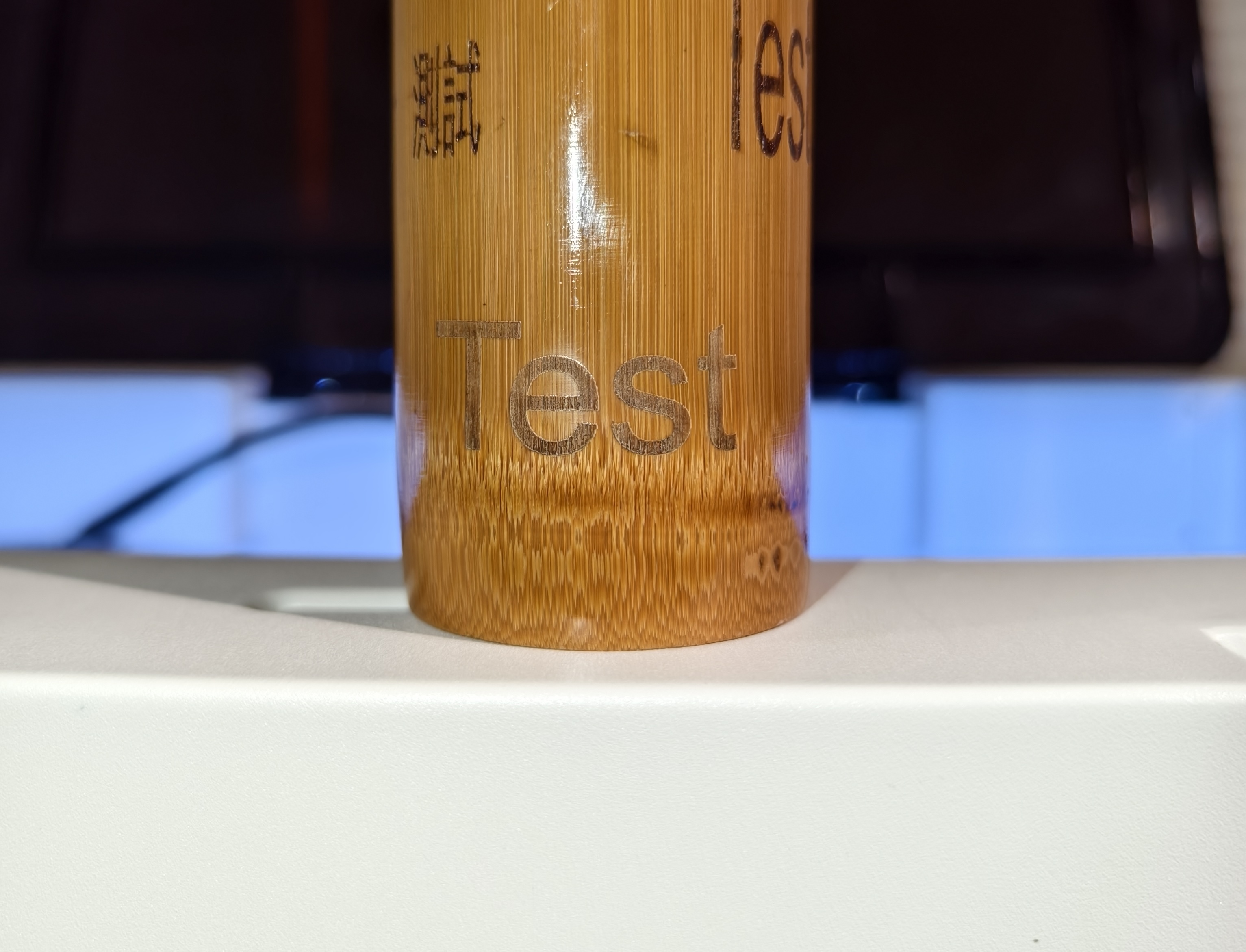

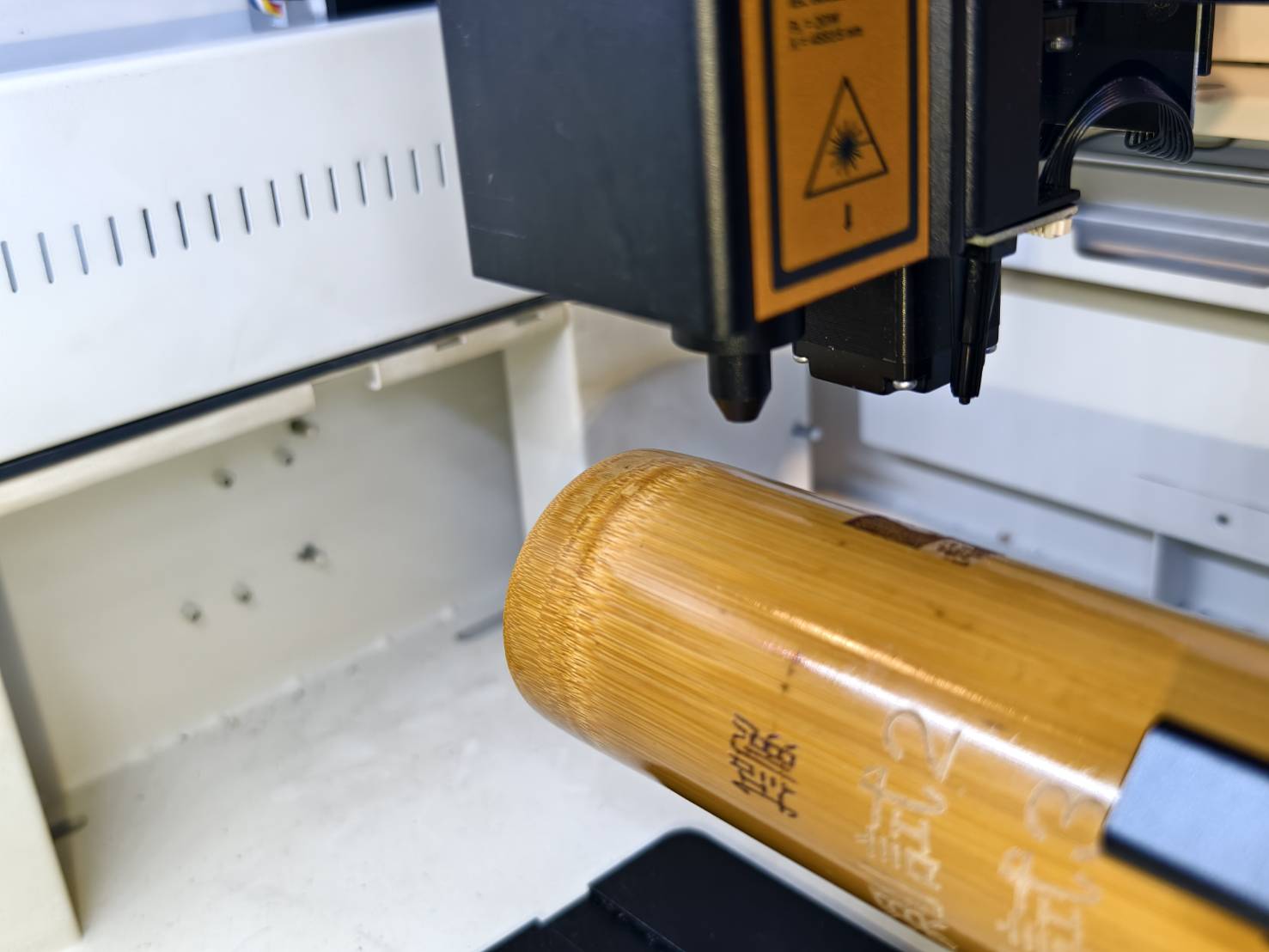

Verifique o resultado.
