Descrição
Este artigo irá guiá-lo através da configuração da função de passagem direta e do início de uma tarefa de gravação de teste após a instalação do hardware.
Para gravação ou corte com passagem direta, consulte Ador - Guia de Gravação Direta.
Ferramentas
| 1 | Chave de Fenda Phillips |
| 2 | Chave Soquete Sextavada (7mm) |
| 3 | Fita Adesiva de Papel (Opcional) |
Etapa 1
Desmonte a máquina da base, caso estejam montadas.
Etapa 2
Desparafuse estes dois parafusos na parte traseira usando uma chave de fenda Phillips.
Etapa 3
Desparafuse os parafusos localizados embaixo da estrutura.
|
Etapa 4
A estrutura traseira de passagem pode então ser removida.
(Os parafusos não serão necessários para a passagem, mas é recomendado mantê-los.)
Etapa 5
Coloque a estrutura traseira de passagem na posição designada.
Etapa 6
Desparafuse os dois parafusos.
Etapa 7
Desparafuse os parafusos embaixo da estrutura frontal.
|
Etapa 8
A estrutura frontal de passagem pode então ser removida.
Etapa 9
Remova os dois clipes nas estruturas frontais.
(Esses dois clipes não serão necessários para a passagem, mas é sugerido mantê-los caso haja necessidades futuras. Consulte a instalação sem passagem.)
Etapa 10
Coloque a estrutura frontal de passagem na posição designada.
Etapa 11
Monte a máquina e a base de extensão.
Etapa 12
Coloque o favo de mel na camada de 37mm/1,4 polegadas ou na camada de 77mm/3,0 polegadas de acordo com a espessura do seu material. Consulte o artigo para a instalação do favo de mel.
| Camada | Foto |
Faixa de Altura |
| 37mm / 1,4 polegadas | 0 - 3 mm | |
| 77mm / 3,0 polegadas |
3 - 15 mm |
|
| 117mm / 4,6 polegadas | Não disponível para Passthrough | |
| 155 mm / 6,1 polegadas |
Não disponível para Passthrough |
Etapa 13
Insira o material na máquina. É altamente recomendado que você use material não desejado ou usado na primeira vez para fins de prática.
A espessura máxima do material para a função de passagem do Ador é de 15mm.
Ao inserir o material, evite que ele fique preso no cabo de alimentação e na mangueira de ventilação, conforme mostrado nos exemplos incorretos abaixo.
Existem dois cenários para o posicionamento dos materiais. Por favor, veja as instruções abaixo.
Materiais de 0 - 3 mm
|
||
|
||
Materiais de 3 - 15 mm
|
||
|
||
Passo 14
Coloque fita adesiva bem ao lado da borda do material no favo de mel ou no material de base.
A fita é aplicada para alinhar cada gravação, e vamos abordar como usá-la mais adiante no artigo.
Materiais de 0 - 3 mm
|
||
|
||
Materiais de 3 - 15 mm
|
||
|
||
|
||
Nota Importante |
|
|
|
|
|
|
|
Passo 14.1
Coloque o adesivo de preparação no material lateral para fins de pré-pulverização.
Passo 15
Ligue a máquina e realize o foco automático no seu material.
Passo 16
Certifique-se de ter as seguintes versões de software e firmware para usar a função rotativa da Ador.
|
Beam Studio Versão 2.3.7 ou superior. (Guia) |
A versão de firmware 5.3.2 ou superior. (Guia) |
|
|
Passo 17
Habilite a função Passthrough no Beam Studio.
Defina o comprimento do seu material.
Etapa 18

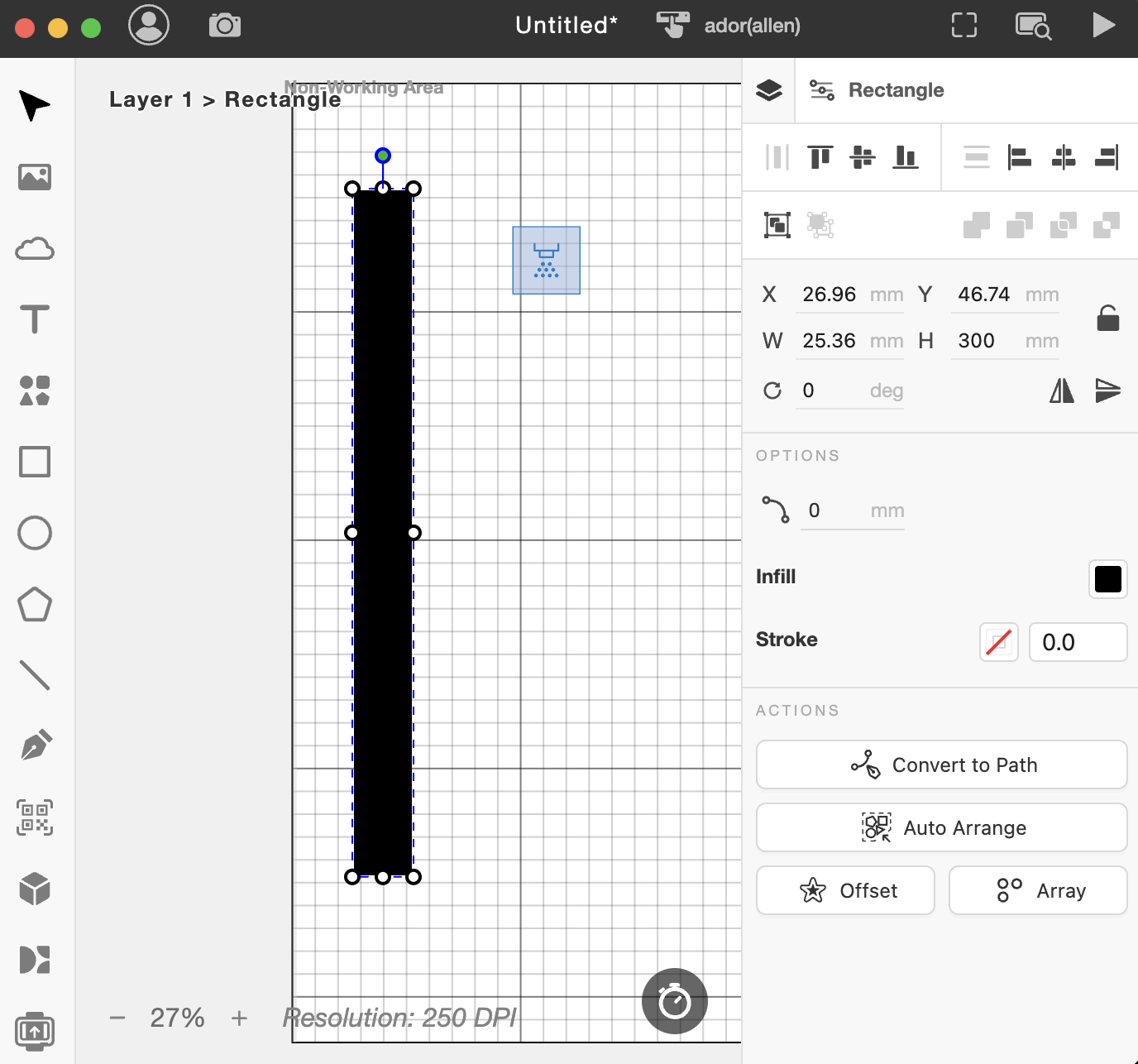

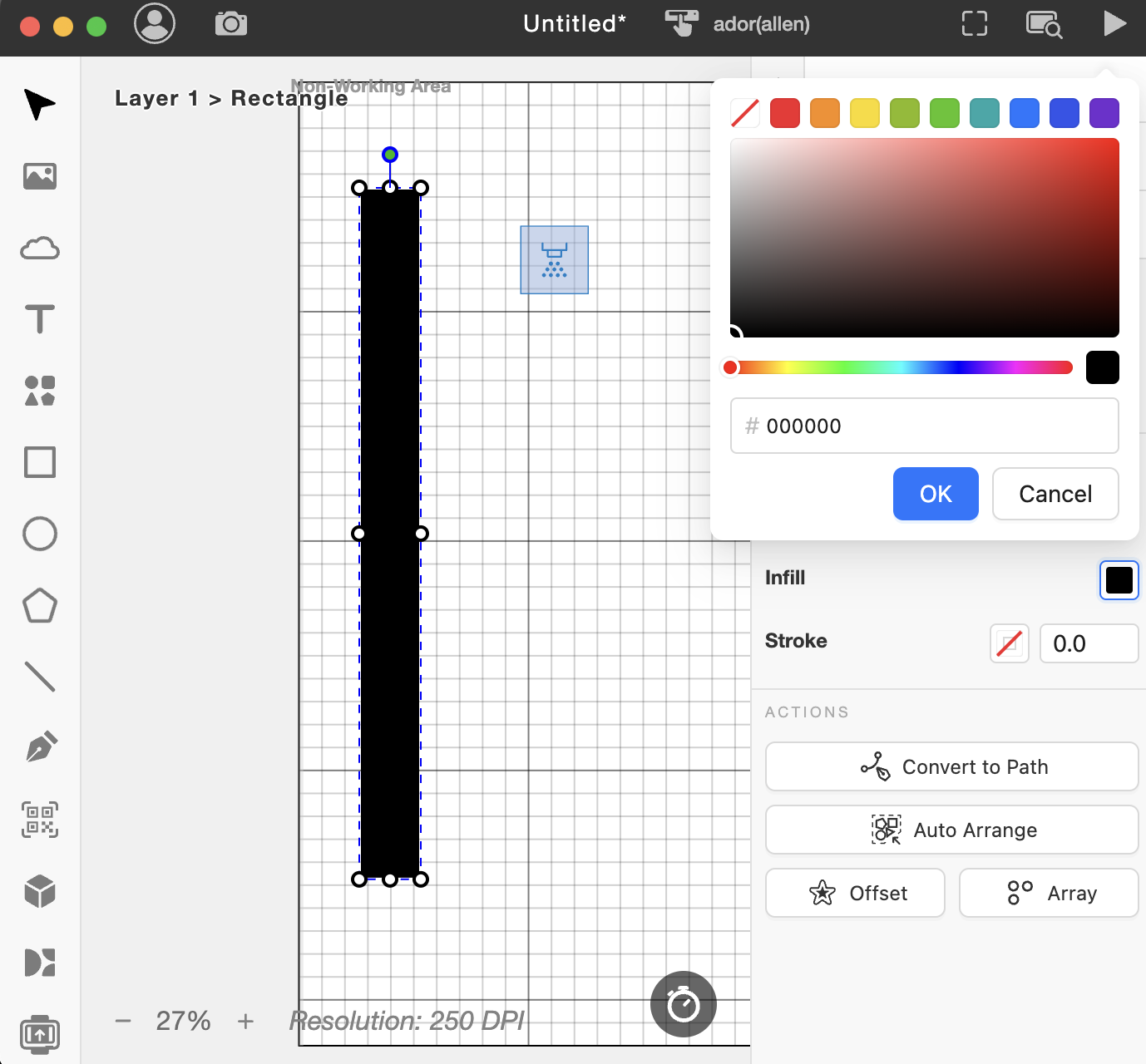

Desenhe um retângulo longo e preencha-o em preto, ou importe seu próprio design.
Etapa 19

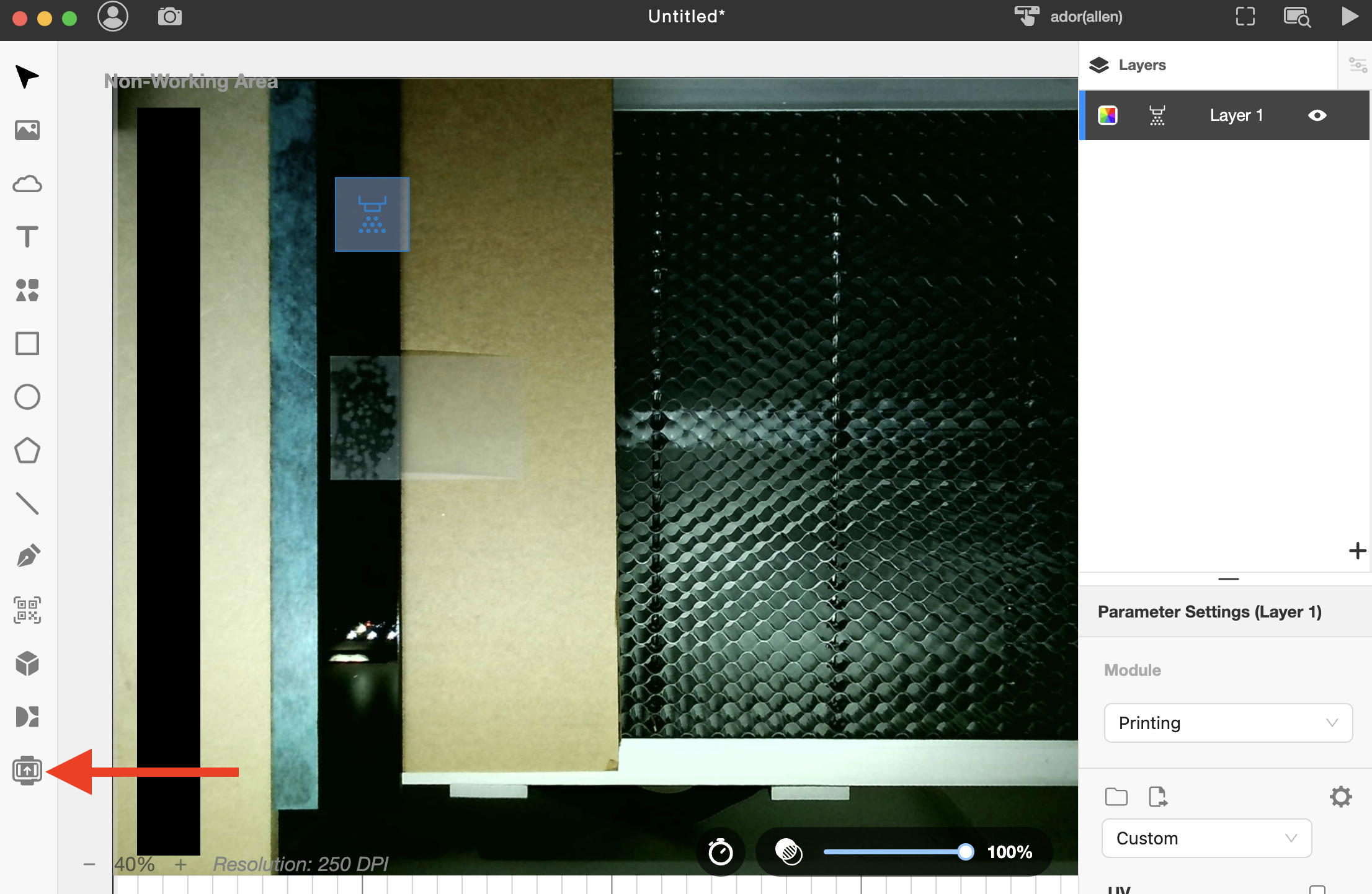

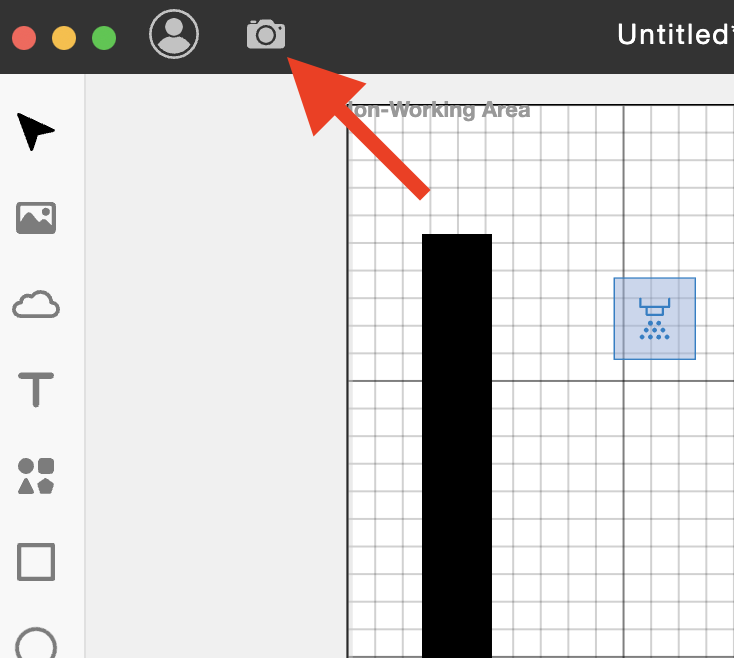

Realize a pré-visualização da câmera.

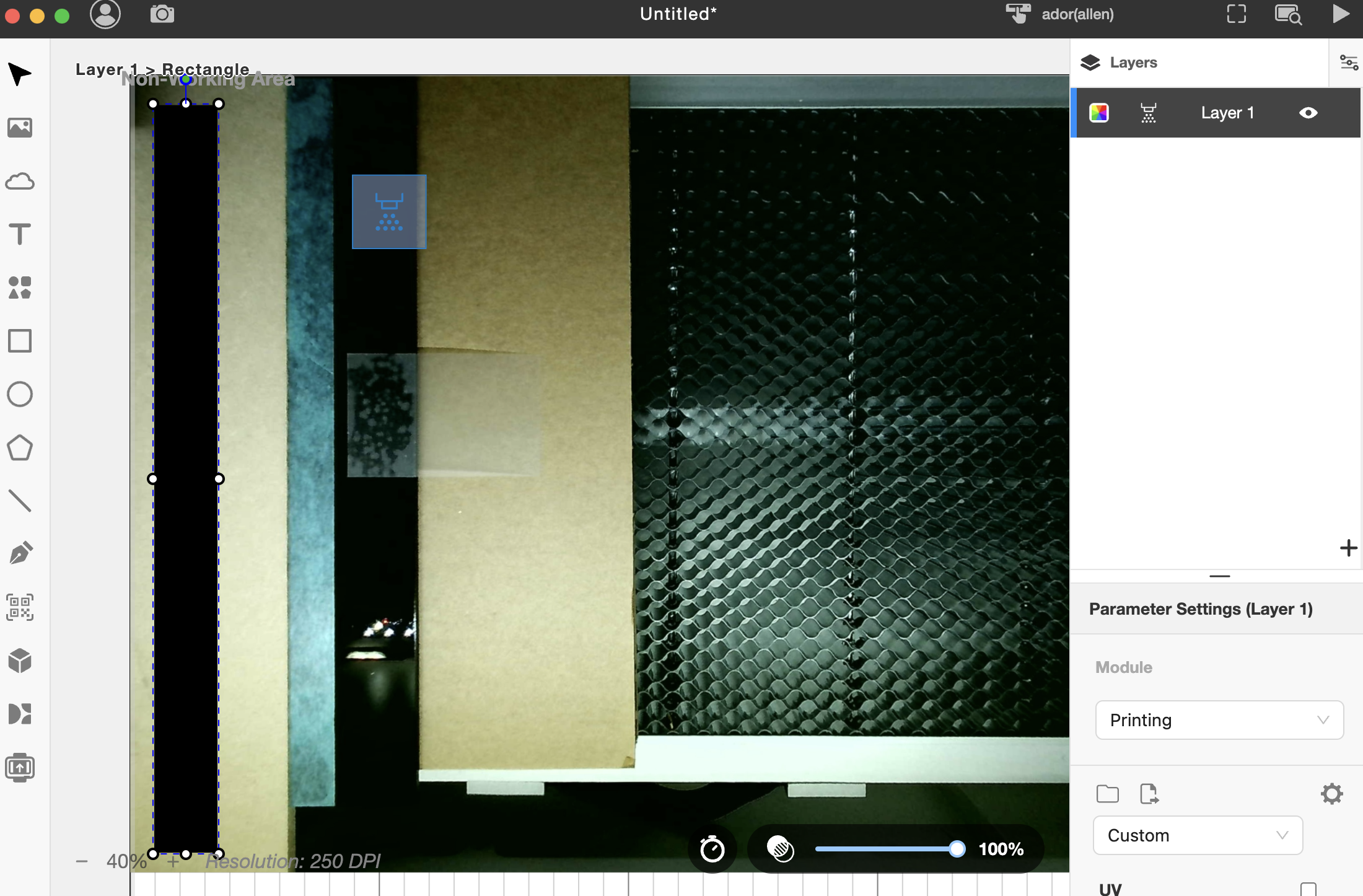

Posicione o design na posição desejada.
Etapa 20

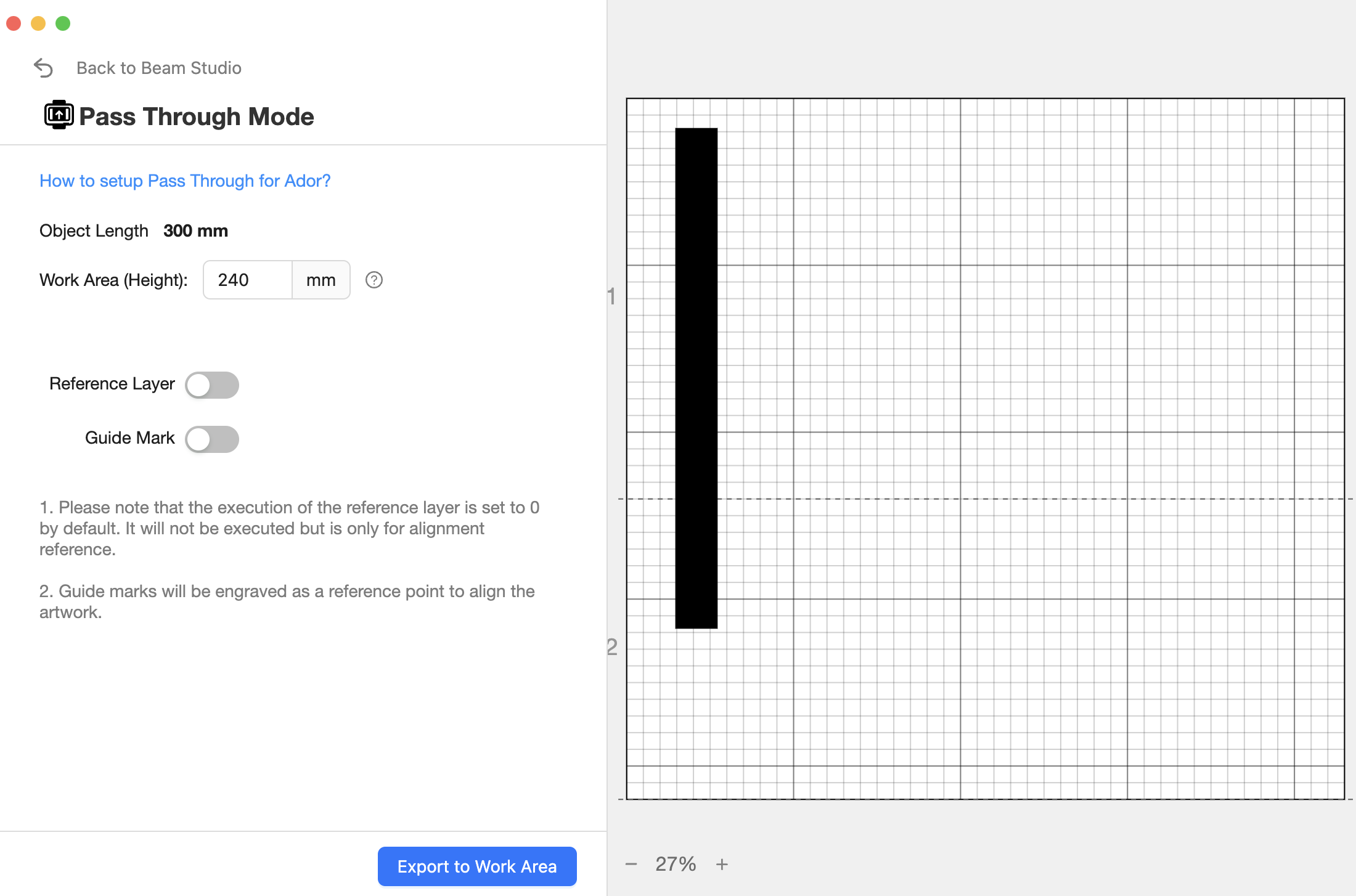

Abra as configurações de Passagem.
Explicação de Cada Configuração
| 1. Comprimento do Objeto | |
| 2. Área de Trabalho (Altura) | |
| 3. Camada de Referência | |
1. Comprimento do ObjetoO Comprimento do Objeto é o comprimento do seu design ou arquivo importado medido pelo software. |
2. Área de Trabalho (Altura)A Área de Trabalho (Altura) é o comprimento de cada seção de gravação.
|
3. Camada de ReferênciaA Camada de Referência é uma ferramenta que cria automaticamente diferentes camadas com base no número de seções que você tem após exportar para a área de trabalho.
ExemploSe o seu objeto tiver 300mm de comprimento, definir a Área de Trabalho para 120mm exigirá três gravações, então você terá três seções, o que indica três camadas e você verá que as diferentes camadas gravarão diferentes seções do seu objeto.
|
4. Marca GuiaA Marca Guia é uma ferramenta usada para alinhar as linhas de acabamento entre cada seção de gravação.

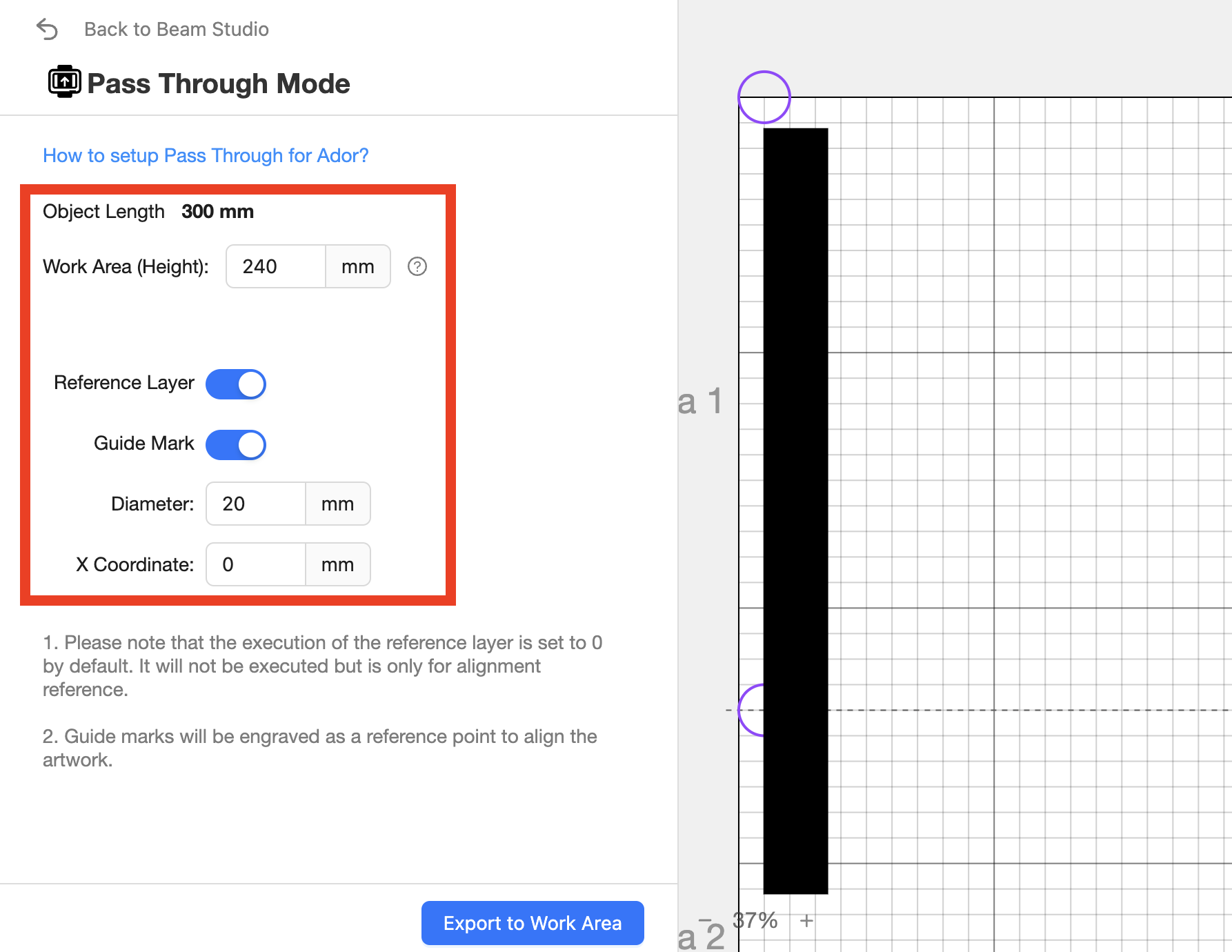

Configurações adicionais para a Marca Guia
1. Diâmetro A configuração de Diâmetro é o tamanho dos círculos, e seu valor padrão é 40mm.
2. Coordenada X A configuração da Coordenada X determina a posição dos dois círculos, dependendo do tamanho do seu material. O valor padrão é 390mm.
|
Etapa 21
Altere as configurações de Passagem, se necessário, com base no seu design ou arquivo.
Se você estiver seguindo nosso exemplo, poderá usar as configurações abaixo para gravar o retângulo.
Etapa 22

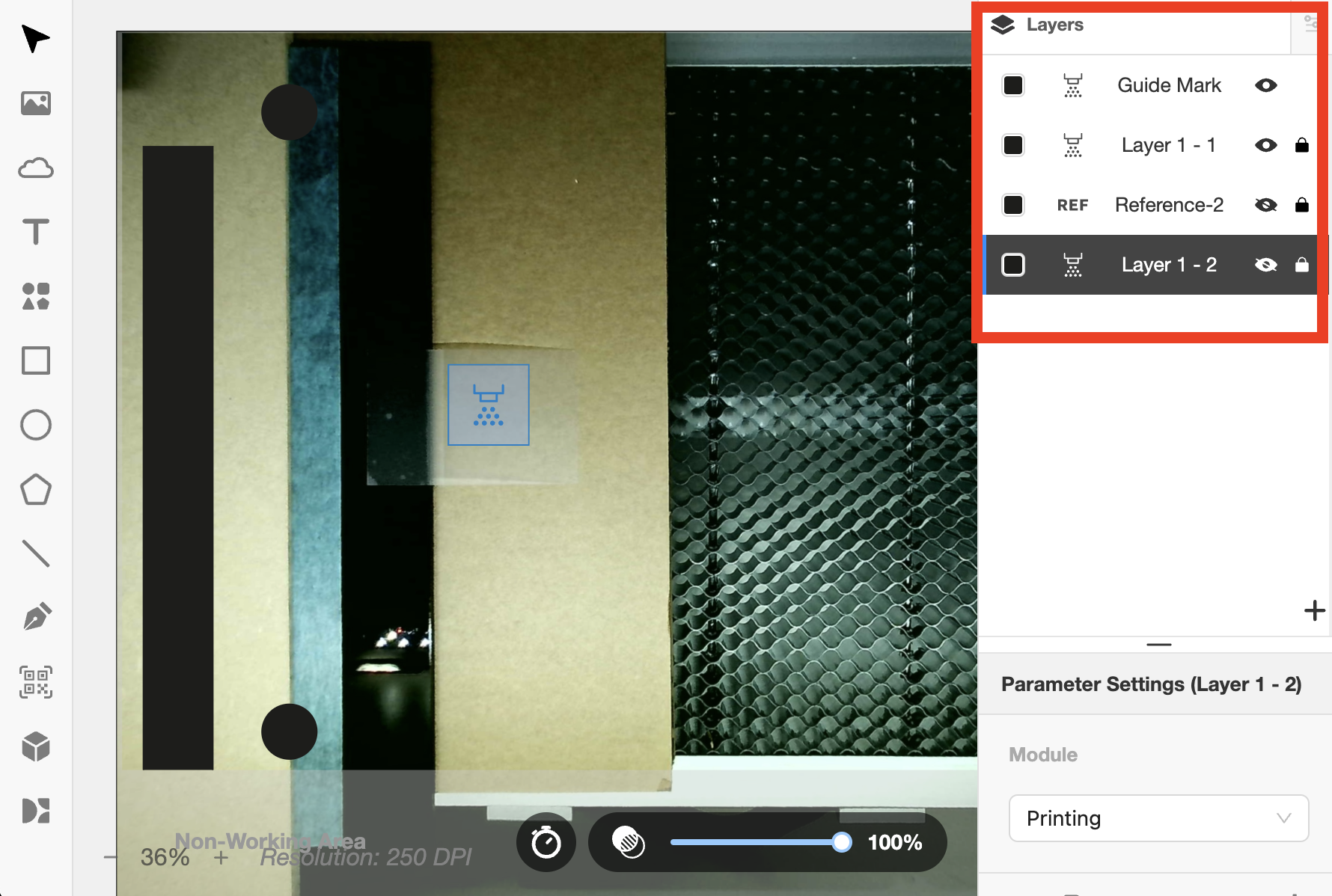

Após a exportação, você verá as camadas criadas automaticamente e os dois círculos.

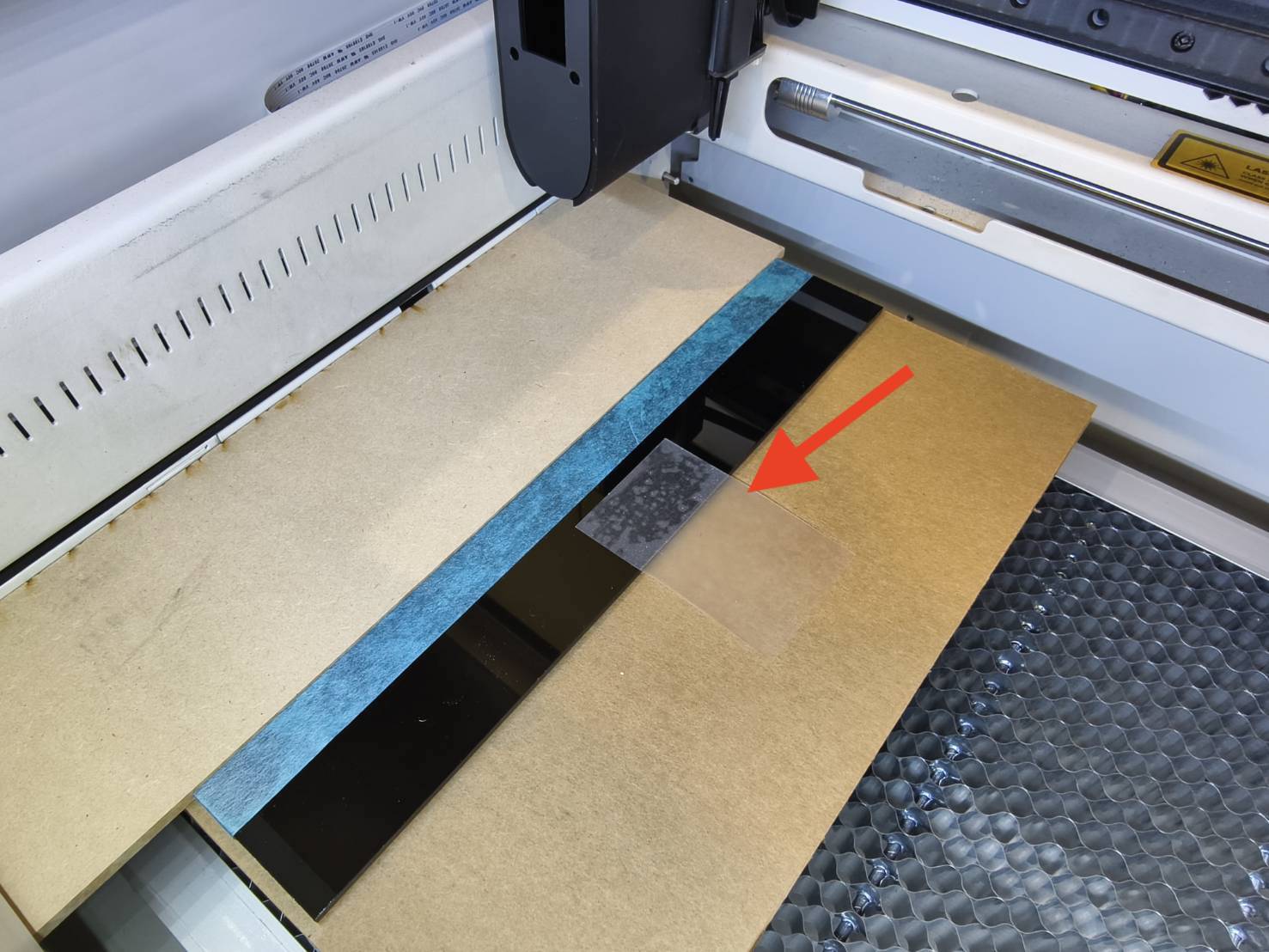

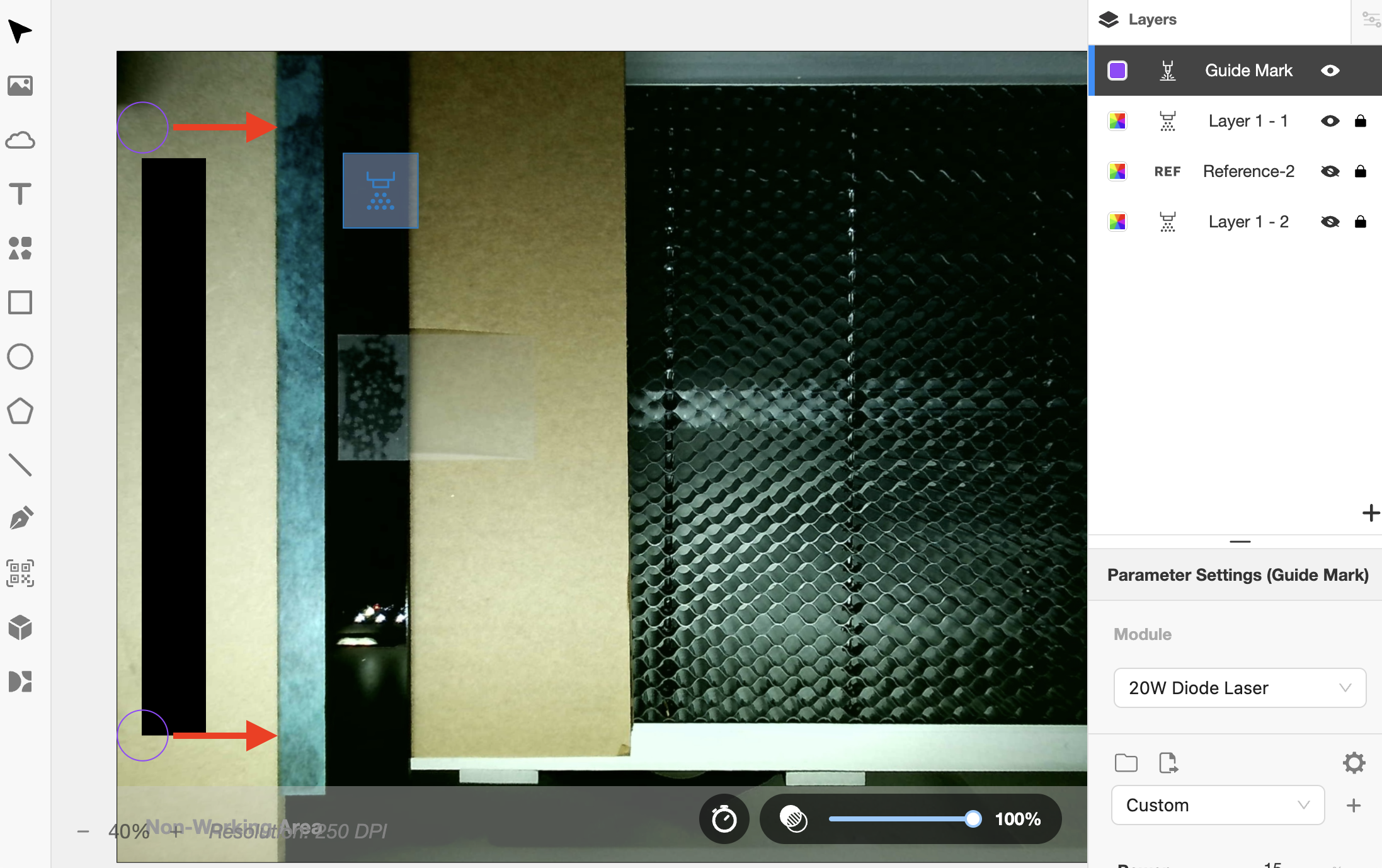

Mova os círculos de forma que metade esteja no material e a outra metade na fita.

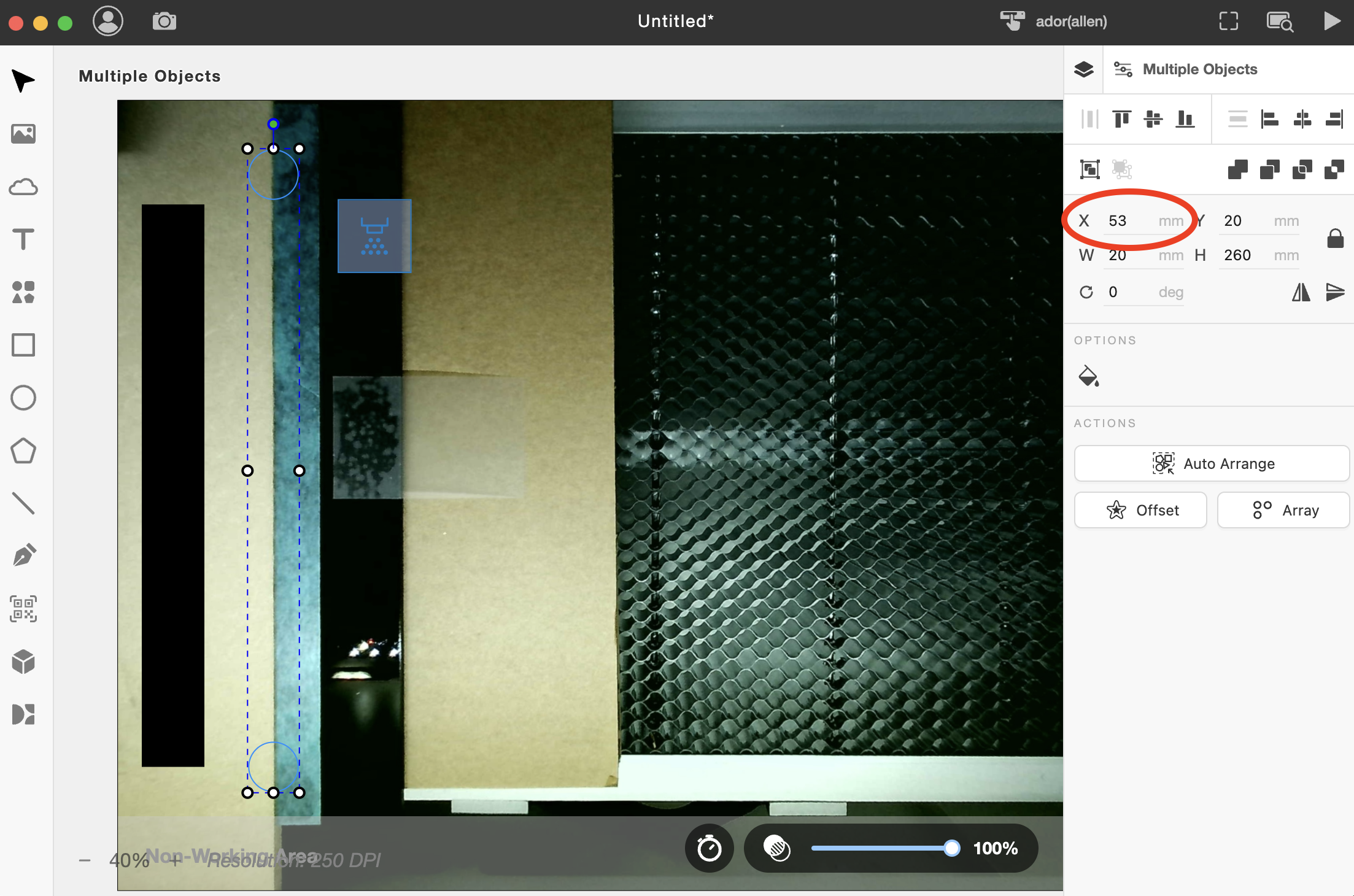

(Sugere-se alterar o valor do eixo X para mover os círculos.)

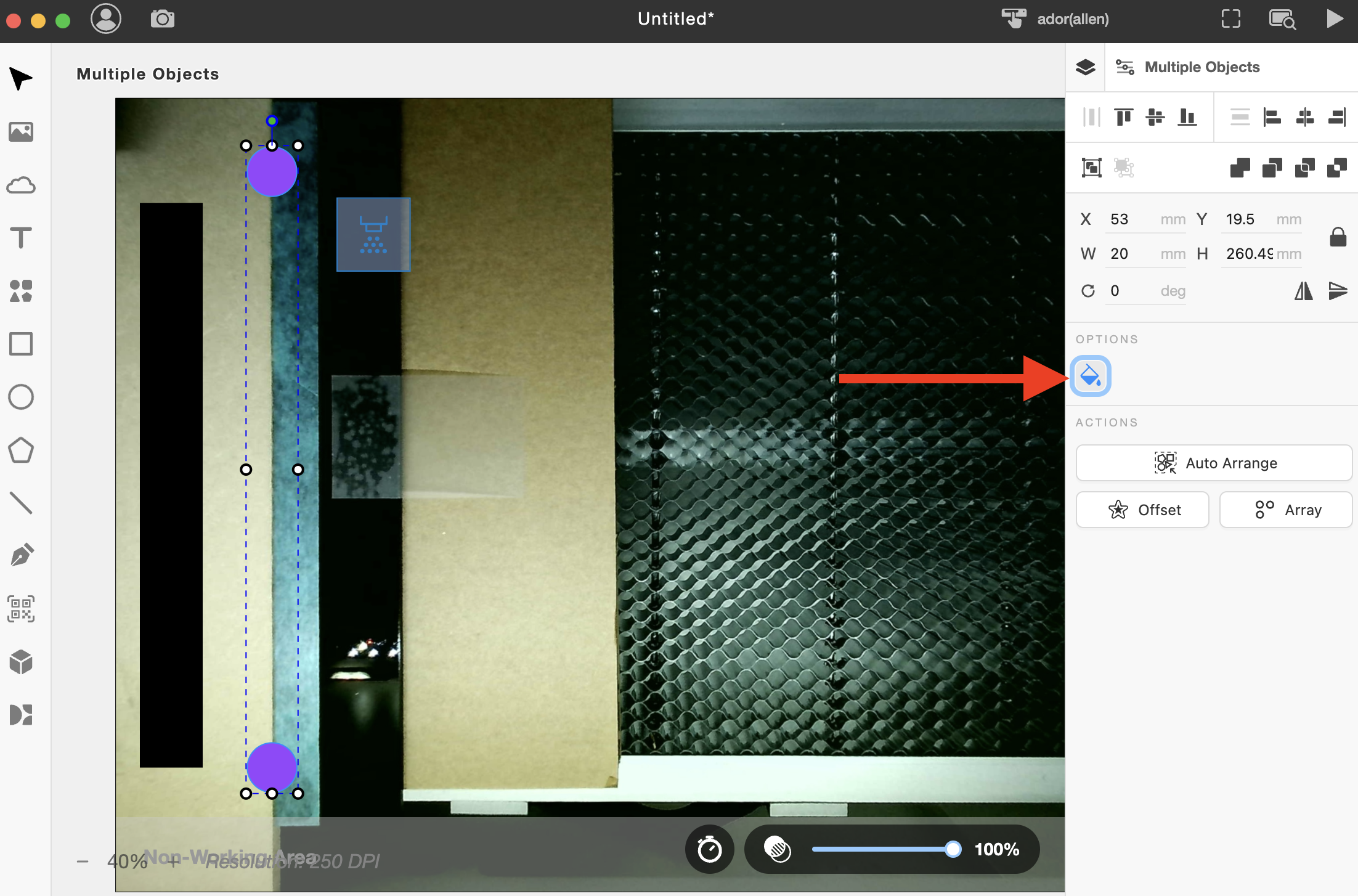

Preencha os círculos.
(Se os círculos não estiverem preenchidos, como as linhas são muito finas, eles podem não ficar visíveis após a impressão.)
Etapa 23

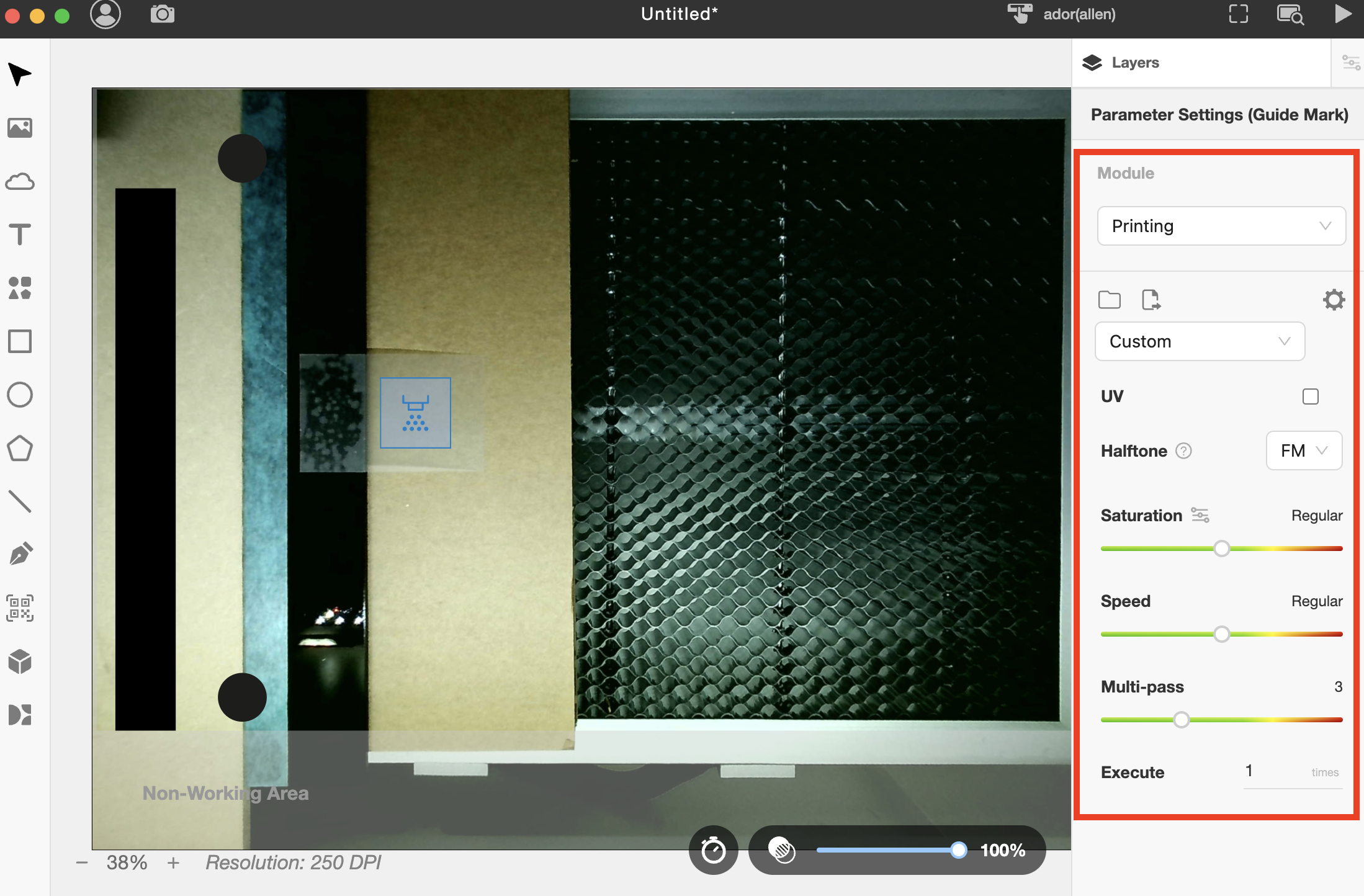

Defina seus parâmetros com base no seu material e certifique-se de alterar os parâmetros em todas as camadas.

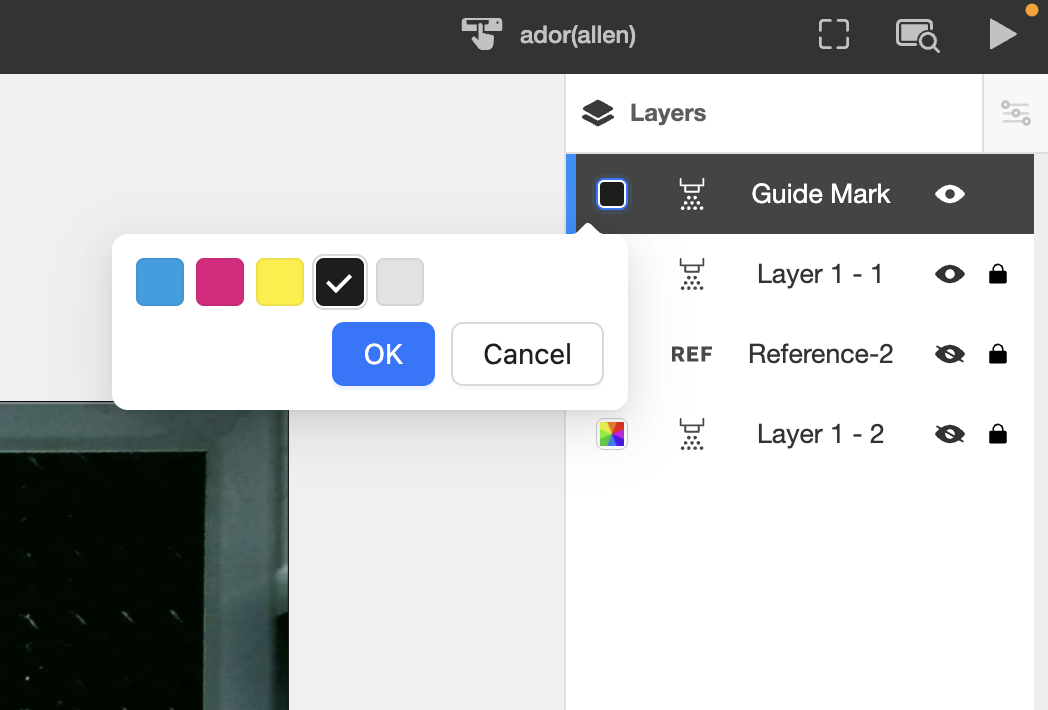

Habilite apenas a Camada 1 e a Marca Guia. Oculte as outras, pois serão impressas posteriormente.
Neste exemplo, alterei todas as camadas para uma única camada de cor preta.

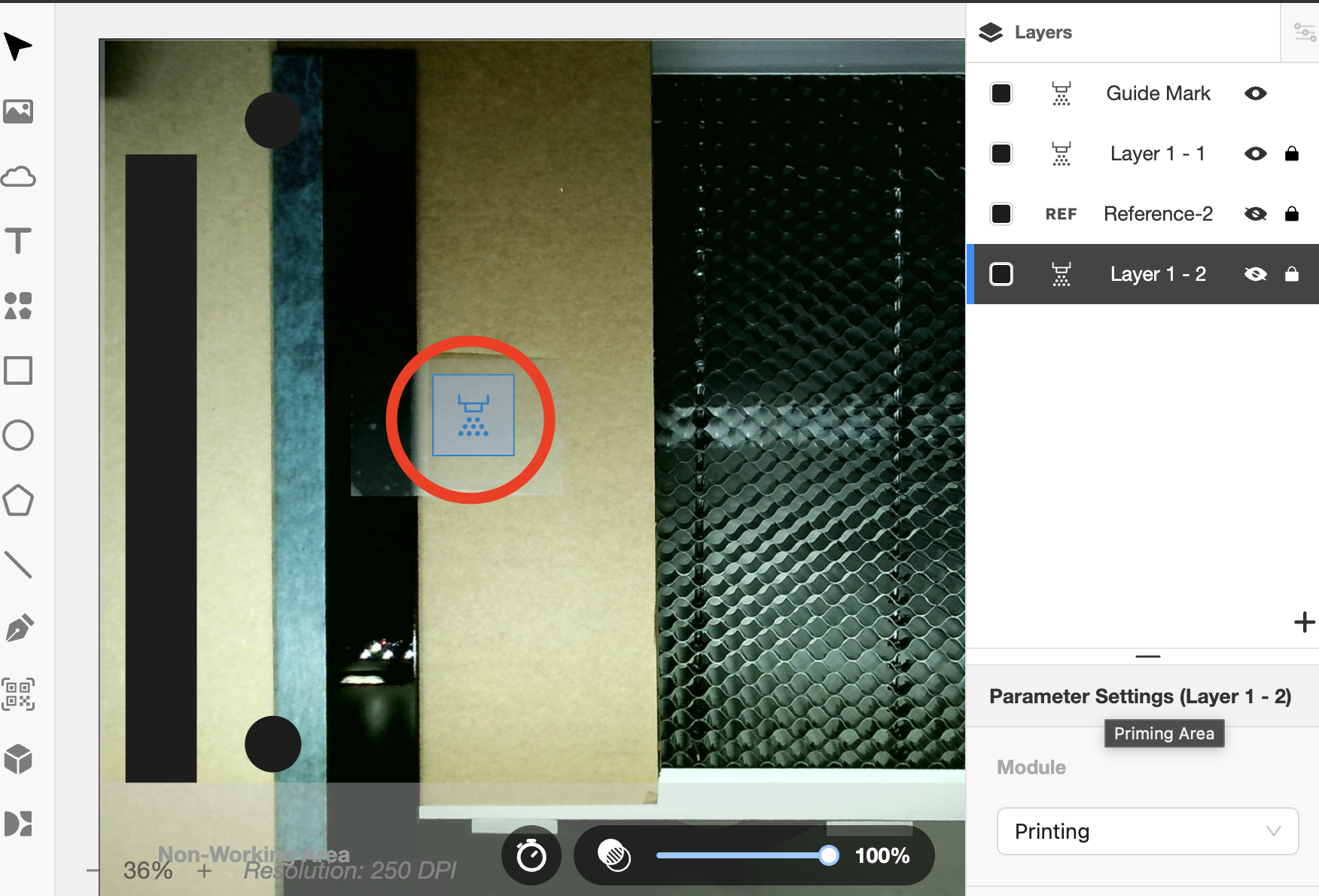

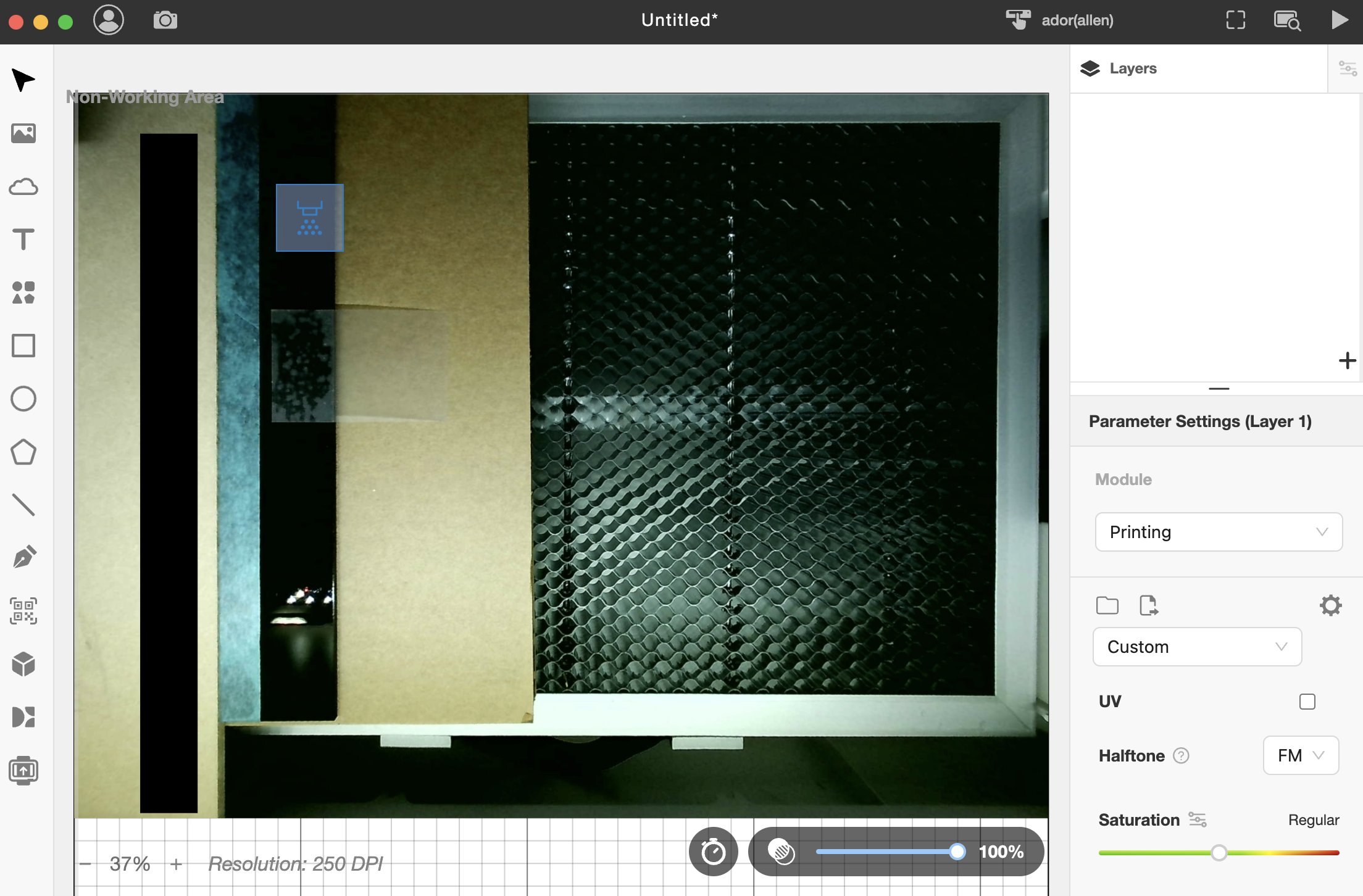

Coloque a área de pré-spray no lugar do adesivo.
Etapa 24

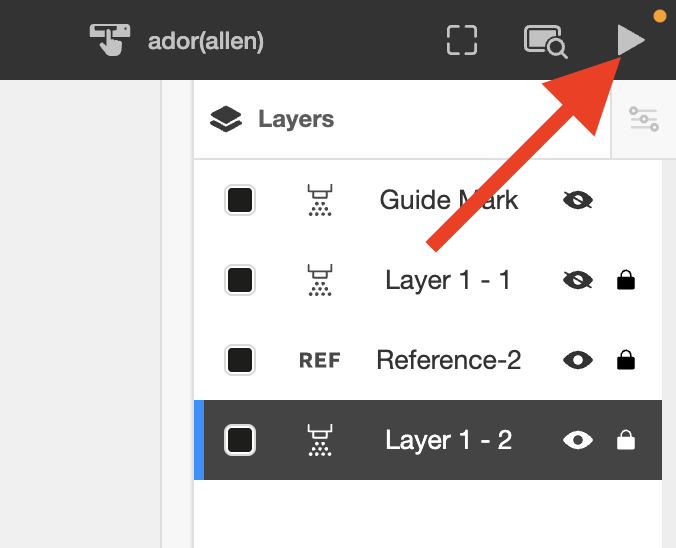

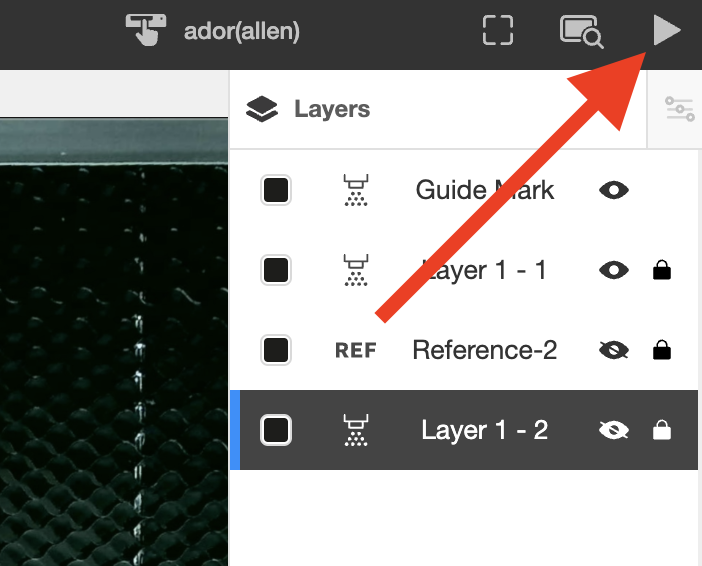

Inicie a tarefa.
(Certifique-se de que apenas a Camada 1 e a Marca Guia estejam ativadas. As demais devem estar ocultas.)

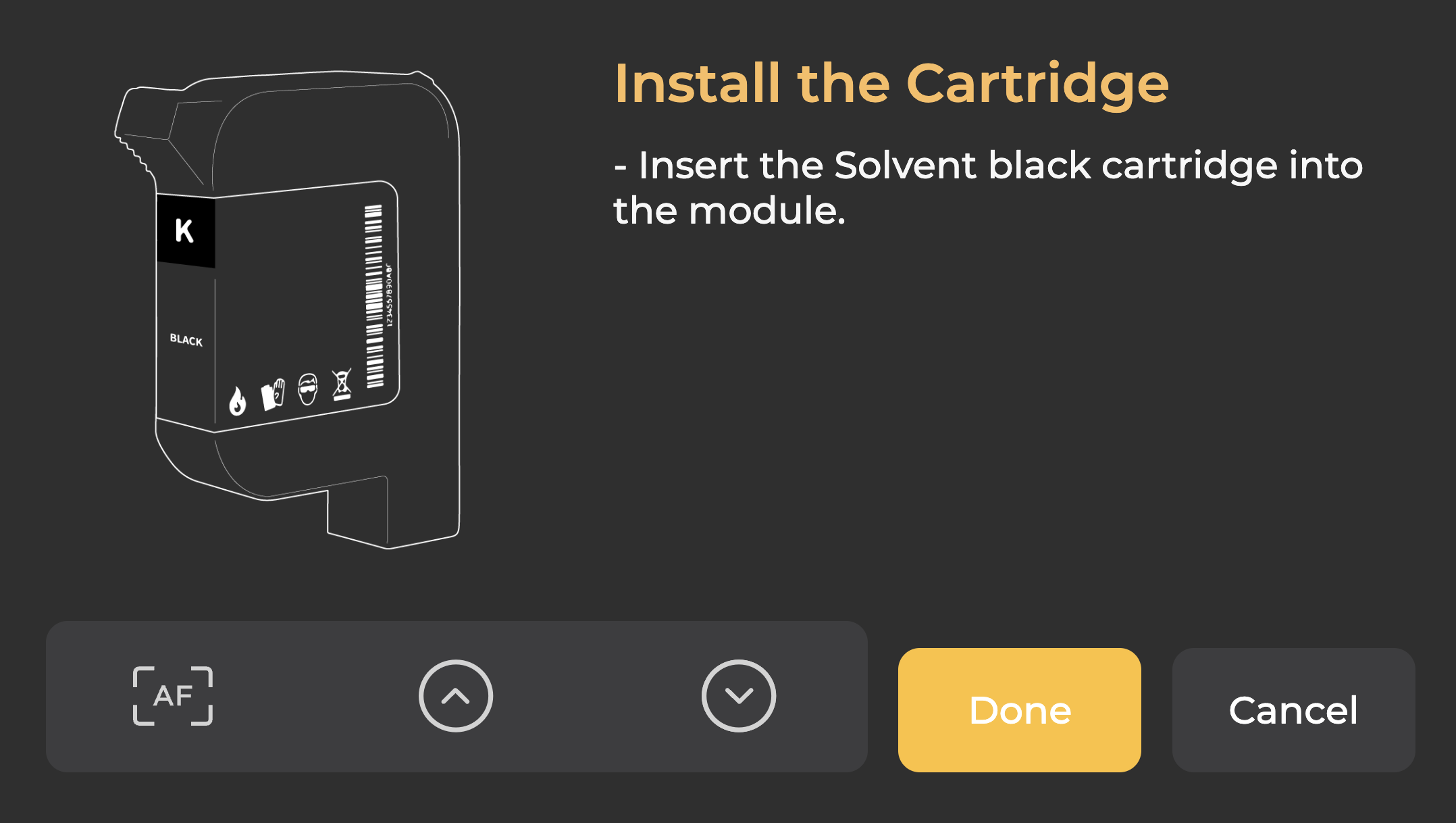

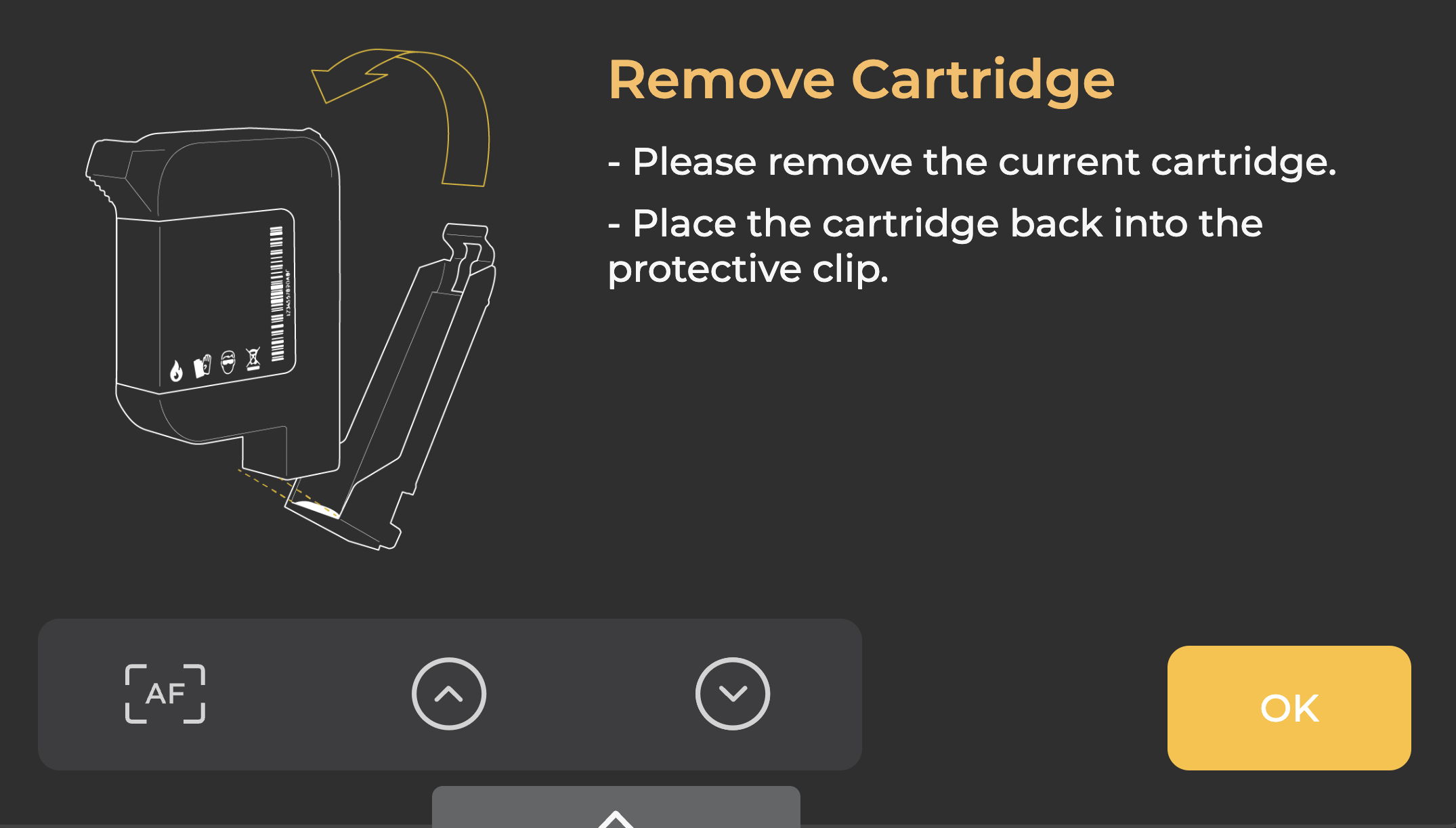

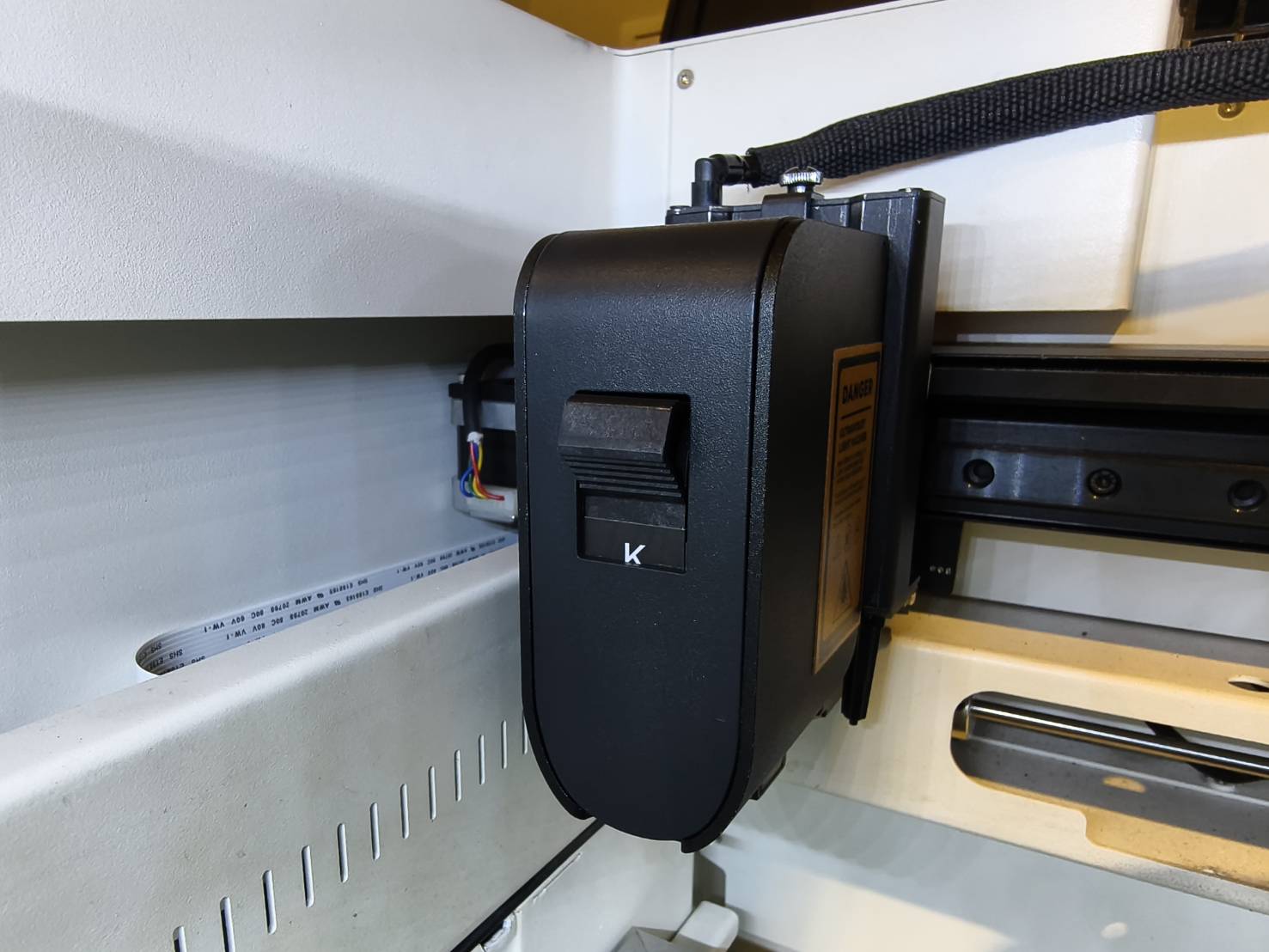

Depois de iniciar a tarefa, você pode ser solicitado a trocar o cartucho de cor várias vezes até que a tarefa seja concluída. Por favor, siga as instruções na tela de toque da máquina.
Passo 25

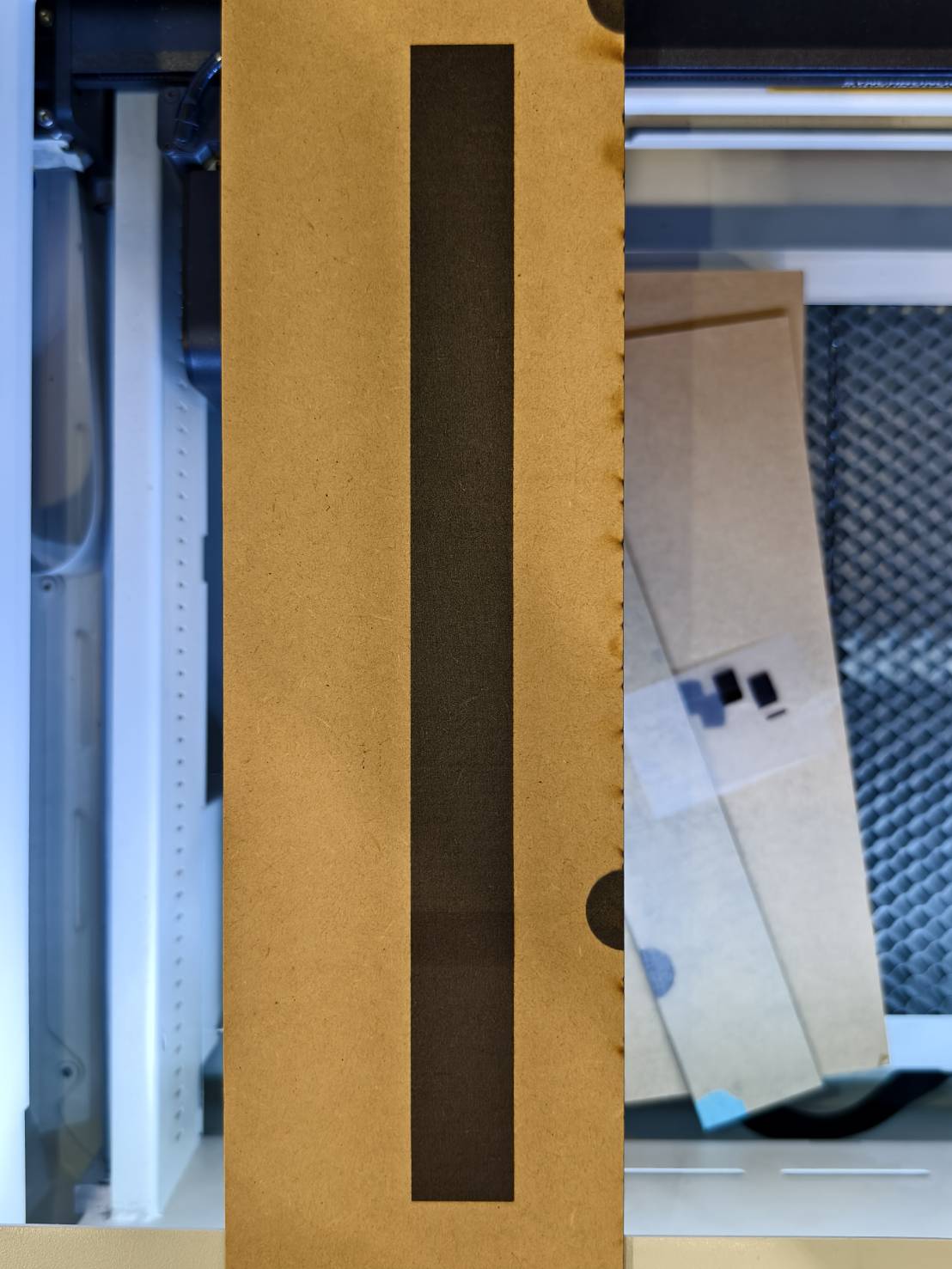

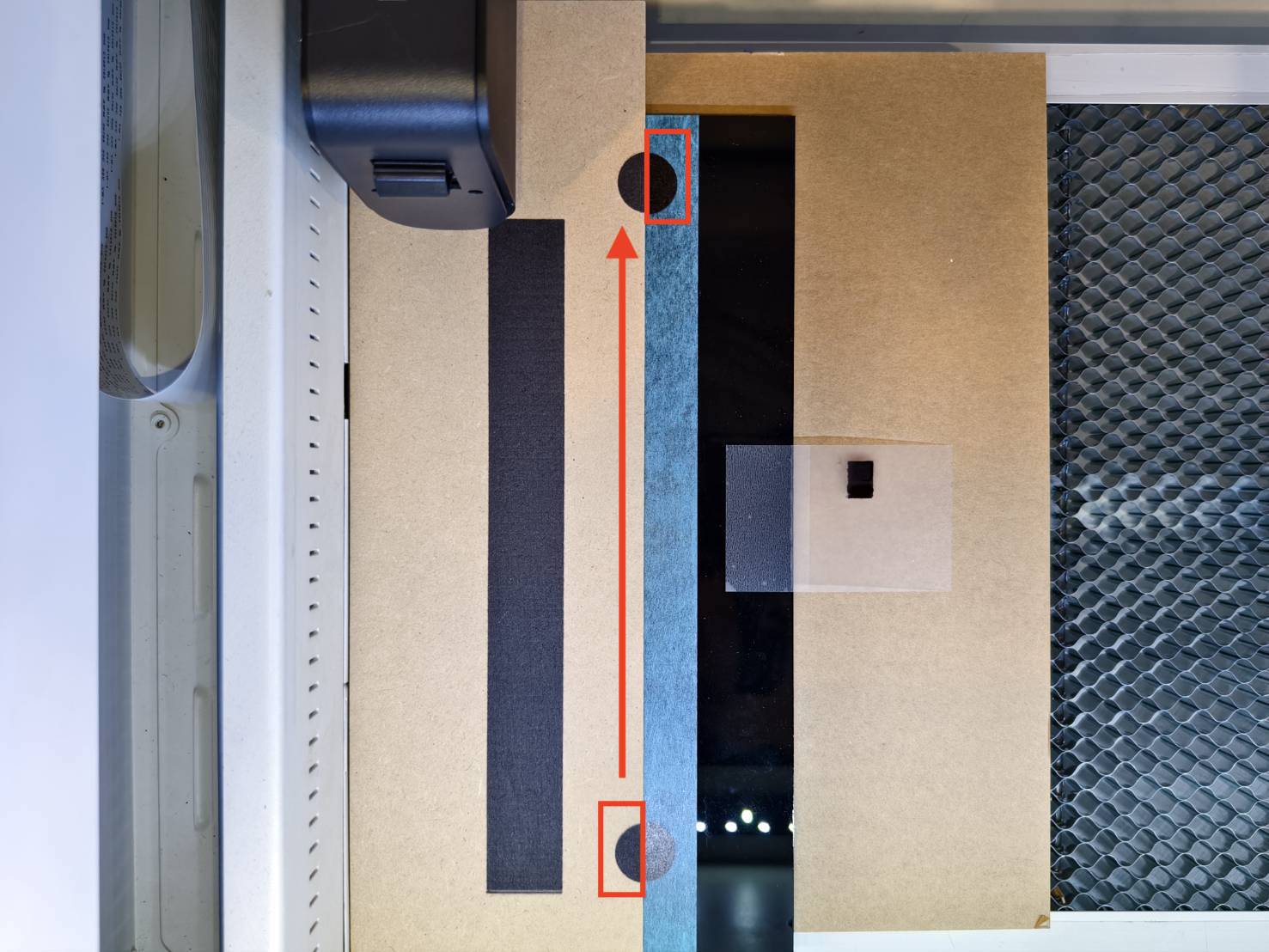

Após a primeira gravação, mova seu material para alinhar o semicírculo inferior no material e o semicírculo superior na fita.
Por favor, segure a fita enquanto move seu material para evitar alteração de posição.
Passo 26
Certifique-se de que o material esteja plano. Se ele inclinar, é sugerido usar um objeto pesado ou fita para fixá-lo no lugar.
Neste exemplo, a fita é aplicada.
Por favor, tenha cuidado ao usar um objeto, pois ele pode bloquear o caminho do cabeçote do laser, portanto é melhor usar objetos menores.
| Objeto | Fita |
Passo 27
Como a primeira camada e a marca guia já foram impressas, devemos continuar a imprimir a segunda camada. Portanto, você terá que desabilitar manualmente a camada finalizada e habilitar a próxima camada. A camada da marca guia só será desabilitada na última impressão.
Se você está seguindo nosso exemplo, por favor, verifique:
- Oculte a primeira camada, pois sua parte está finalizada.
- A camada da Marca Guia só será desabilitada na sua última gravação.
Neste exemplo, são necessárias apenas duas gravações, então a camada da Marca Guia será desabilitada na segunda gravação. - Habilite a segunda camada para a segunda impressão, que é a última camada neste exemplo.

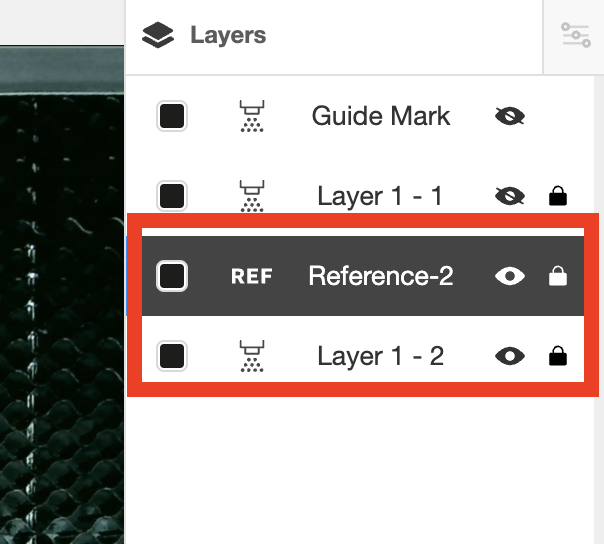

- A camada de referência possui o final da primeira camada, portanto ela pode ser usada para alinhamento entre camadas; ela não possui nenhuma configuração de saída nos parâmetros, então ativá-la ou não não afetará a tarefa.
Passo 28
Reinicie a tarefa.
Após iniciar a tarefa, você poderá ser solicitado a trocar o cartucho de cores várias vezes até que a tarefa seja concluída. Por favor, siga as instruções exibidas na tela de toque da máquina.
Etapa 29

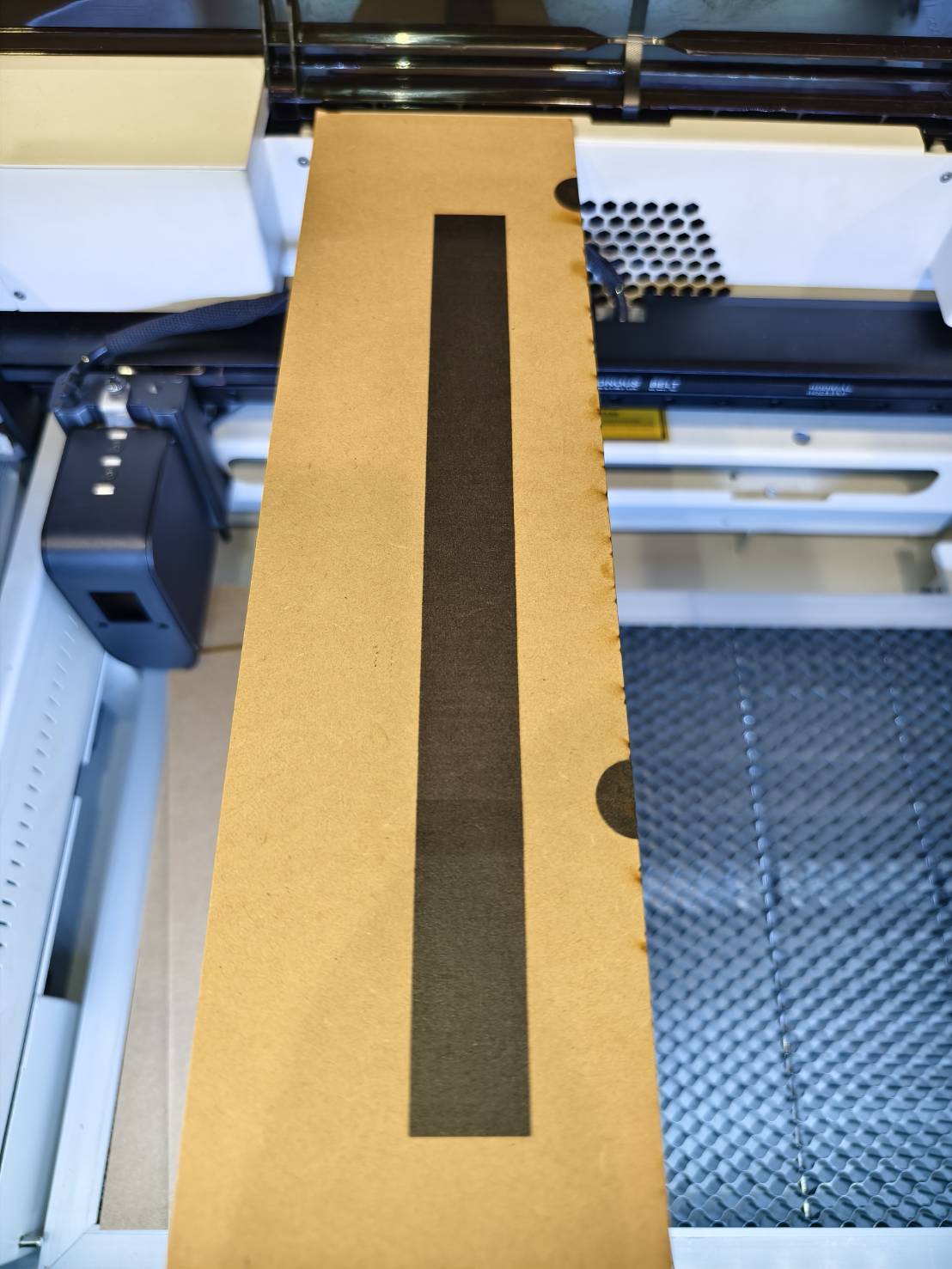

Verifique o resultado.
#FIM
