5-16 Microajuste de Autofoco (Ador)

Descrição

Se você sentir que a distância após o foco automático não está correta ou não é a desejada, ou se você quiser aumentar ou diminuir a distância do foco automático por conta própria, o Ador possui uma função integrada que pode ajustar a distância.

Por favor, verifique e ajuste a distância focal de acordo com as etapas abaixo.
A distância pode ser ajustada em ±2mm.

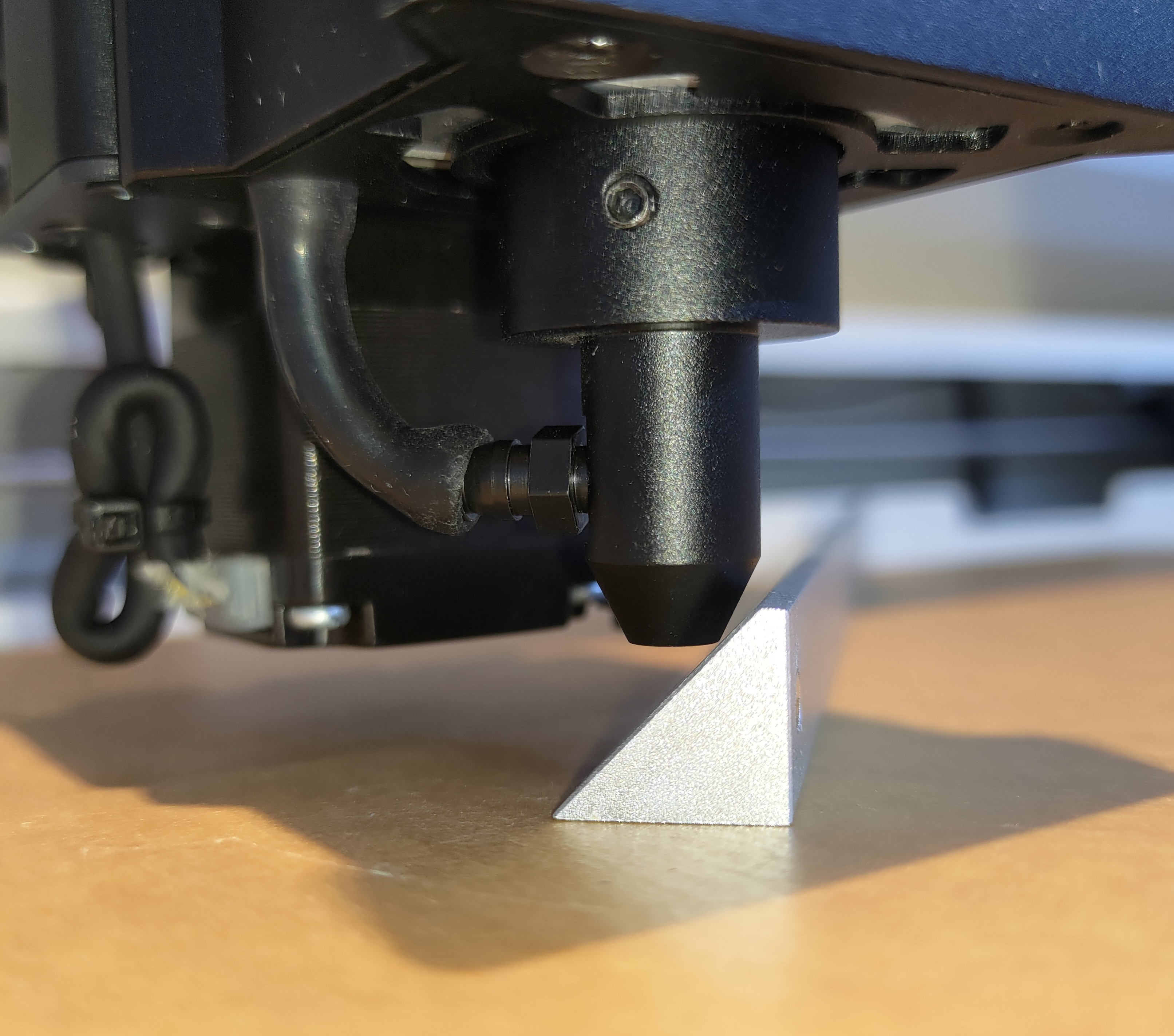

Distância Padrão:

Passo 1:

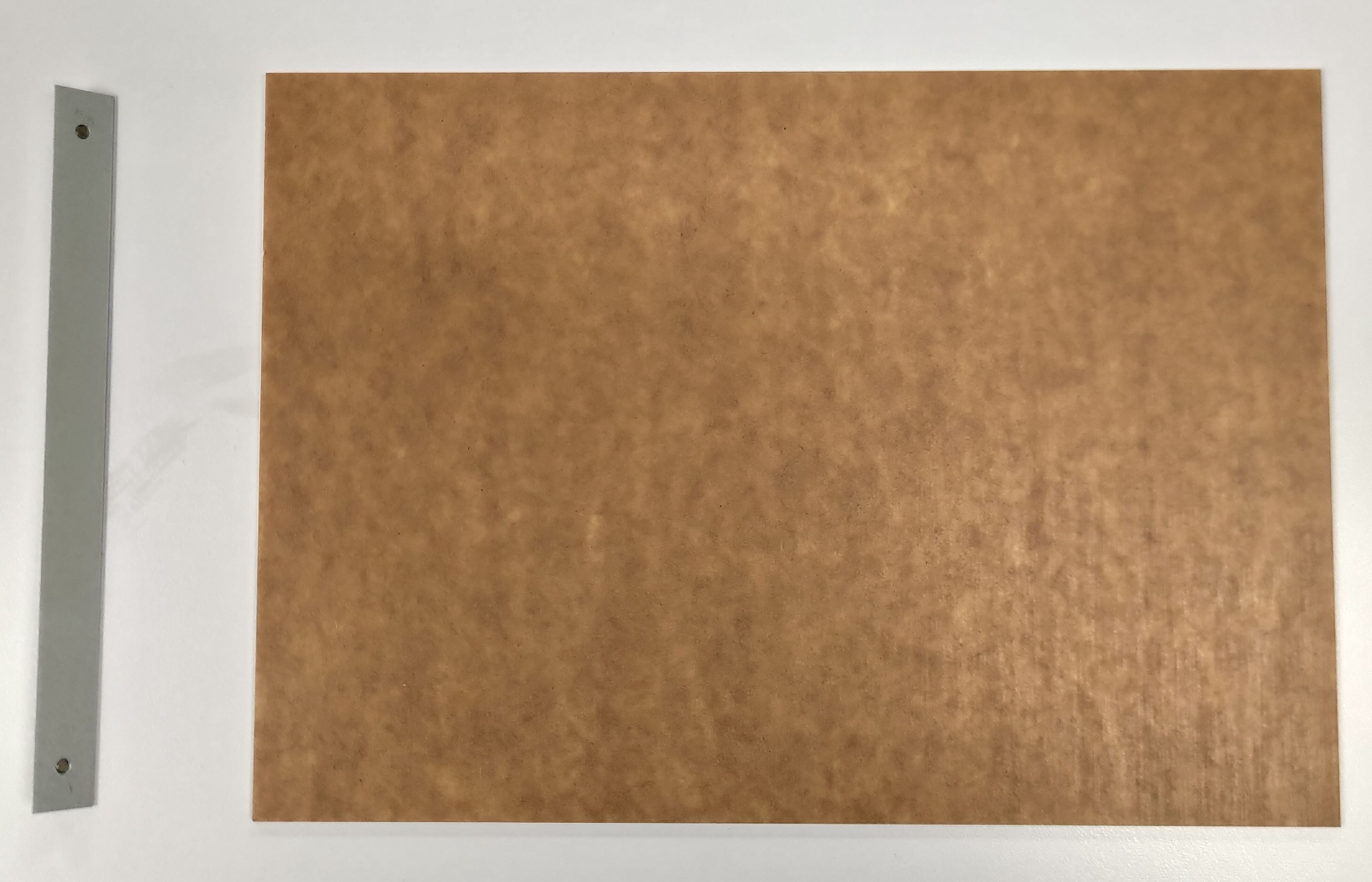

Prepare um pedaço de material sólido, como acrílico ou madeira, etc. e um prisma triangular que veio com a máquina na caixa de acessórios.

Passo 2:

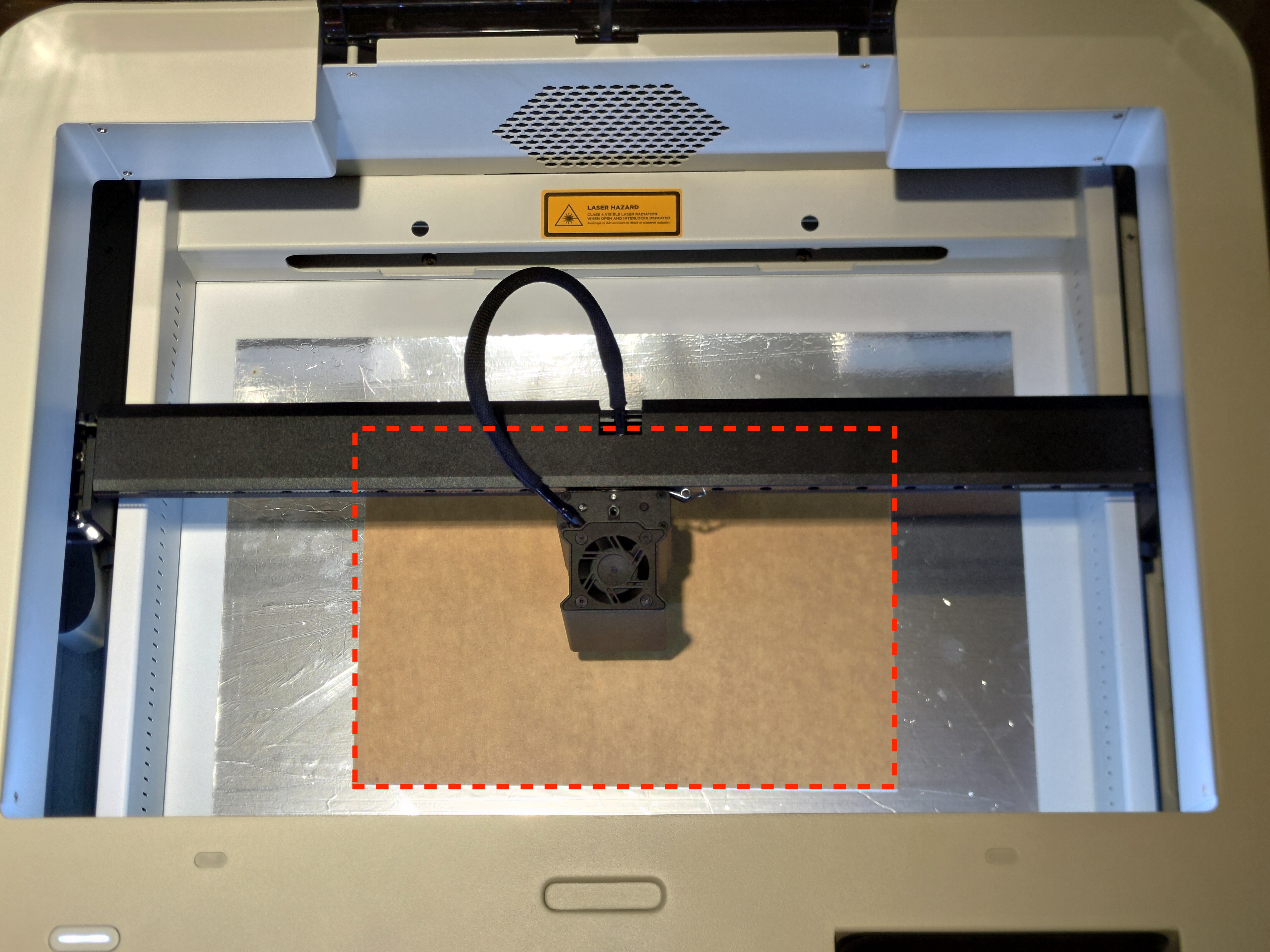

Coloque o material no centro da mesa e use o botão ou o painel de toque para realizar o foco automático.

Passo 3:

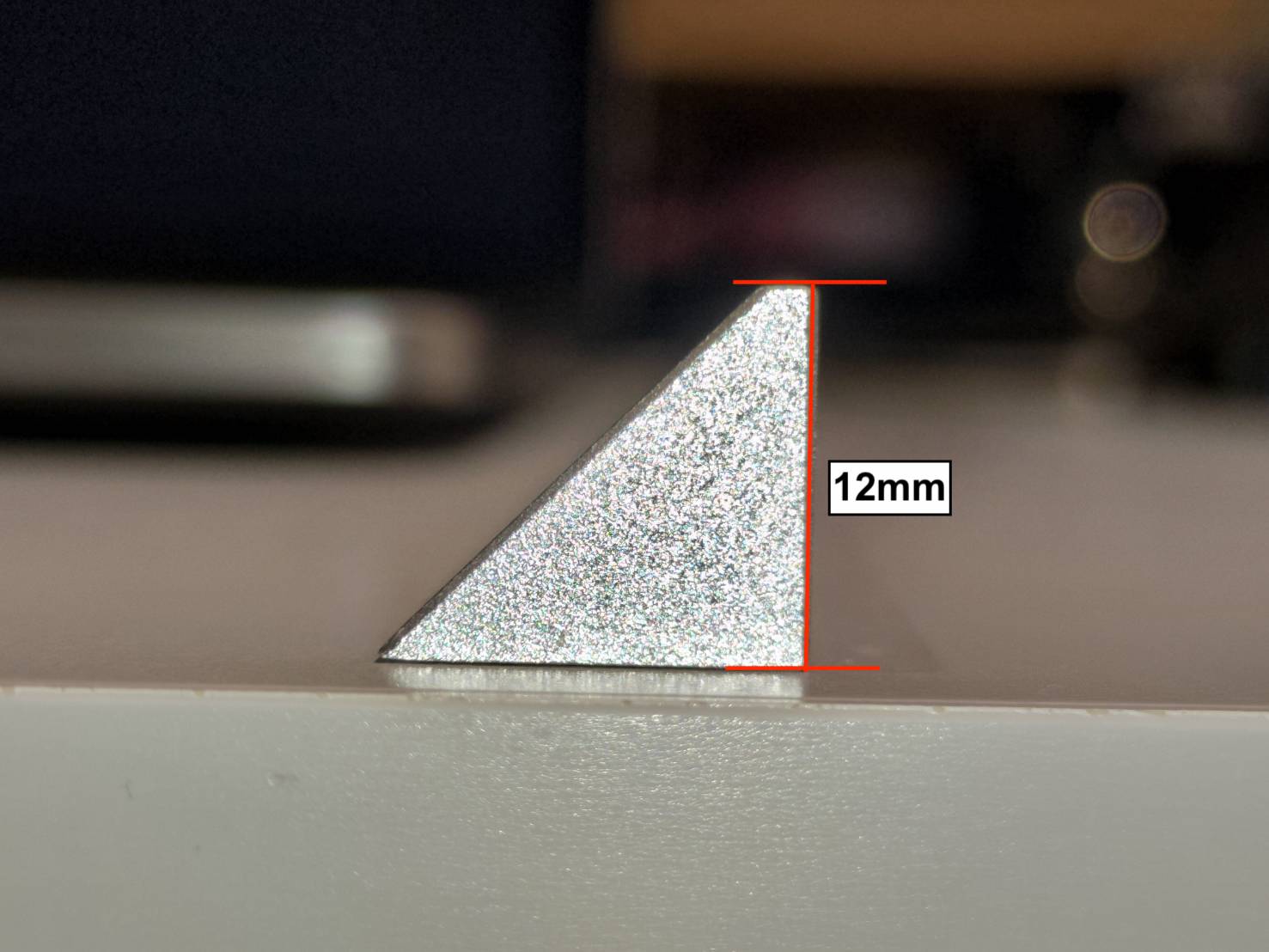

Dê uma olhada no prisma triangular. Você encontrará um lado que tem uma altura de 12mm e possui uma borda plana.

Após verificar o prisma, insira-o na lacuna entre a superfície do material e a ponta do bico.
Observe a distância para determinar se está muito longa ou muito curta.

Passo 4:

Vá para a função para ajustar a distância manualmente.
(Máquina > Configurações > Configurações de Hardware > Correção de erro da sonda）

Passo 5:

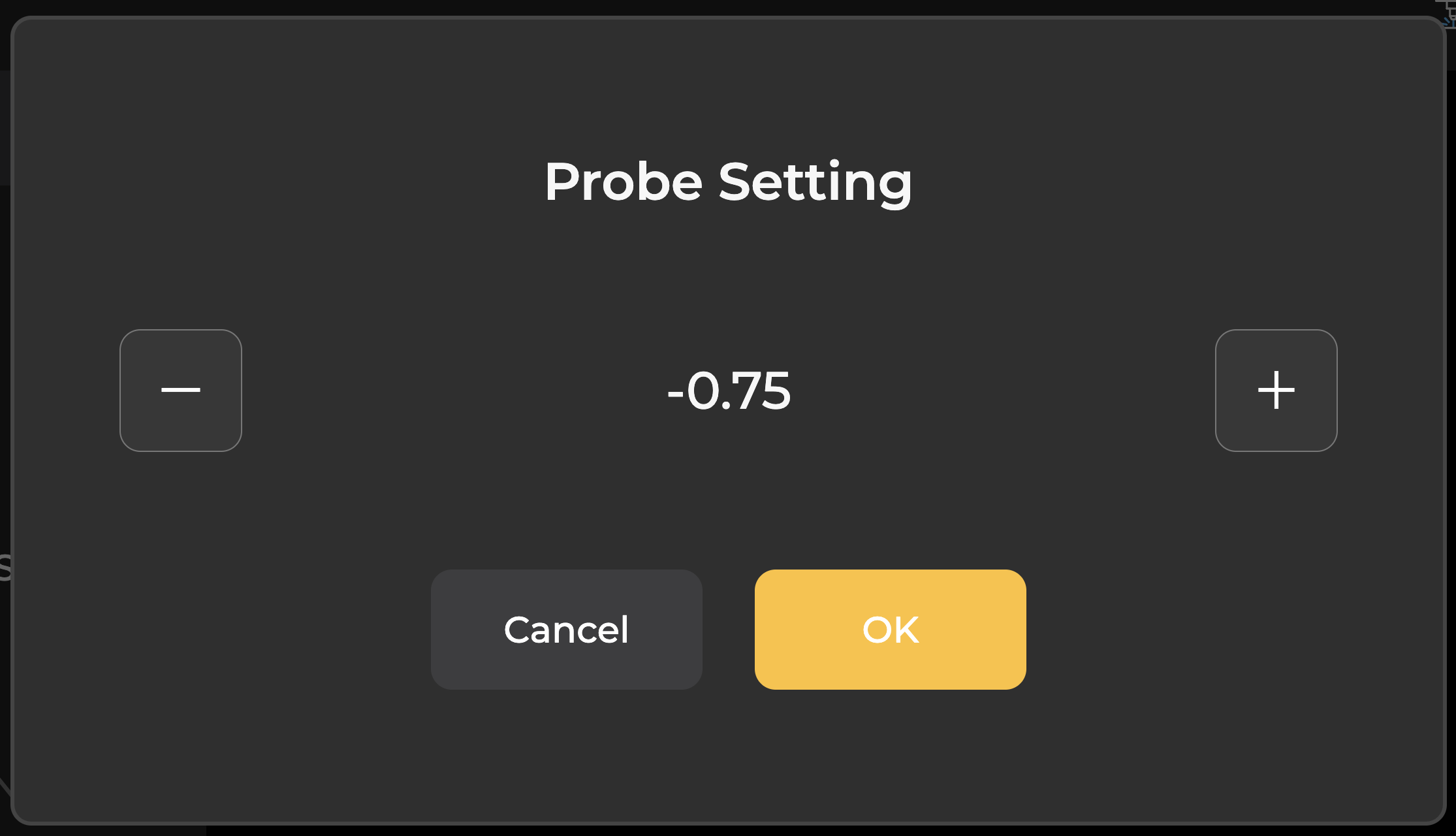

Definir o valor para ""-"" reduzirá a distância pela unidade de mm. (Abaixar o módulo)

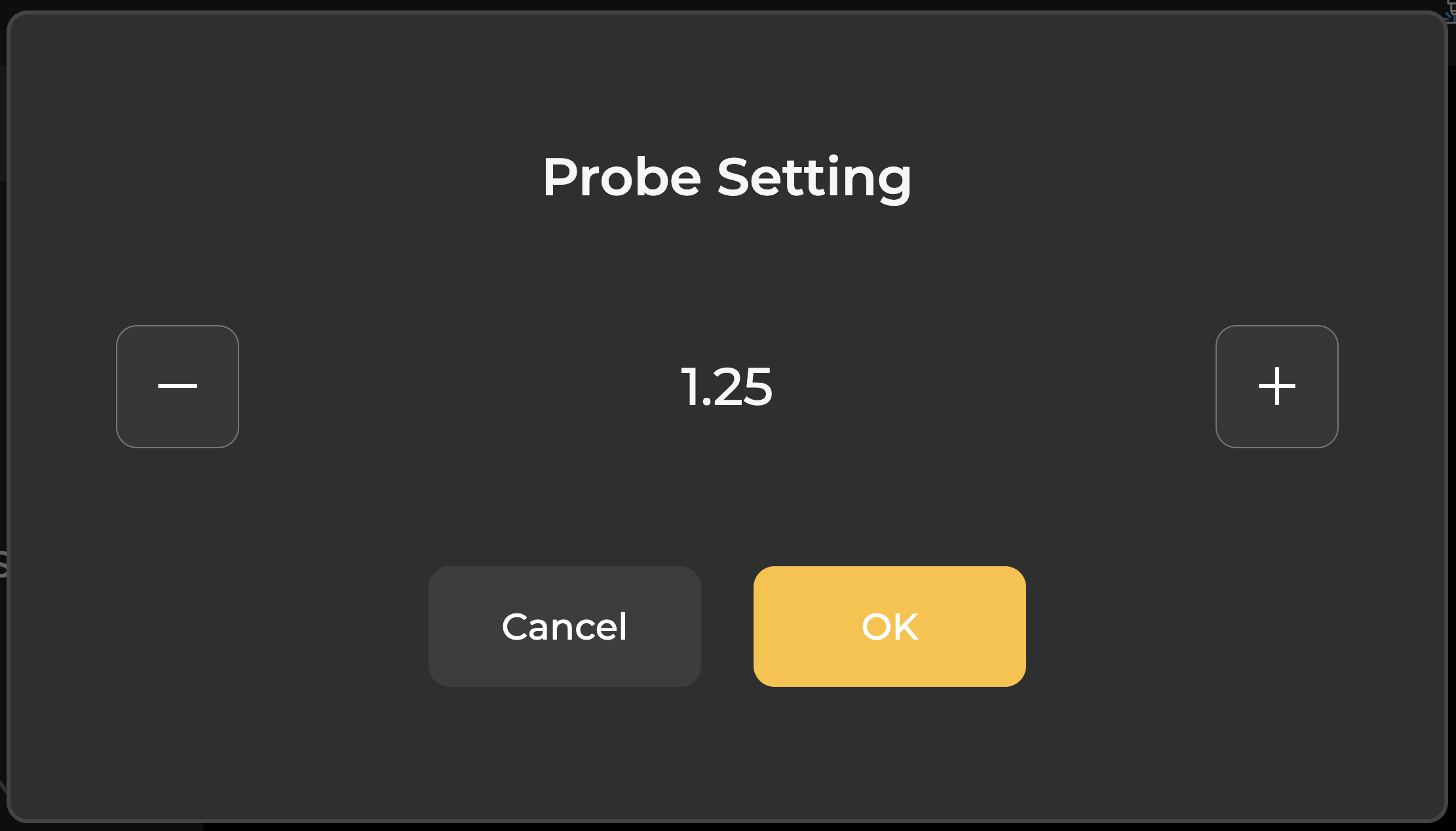

Definir o valor para ""+"" aumentará a distância pela unidade de mm. (Levantar o módulo)

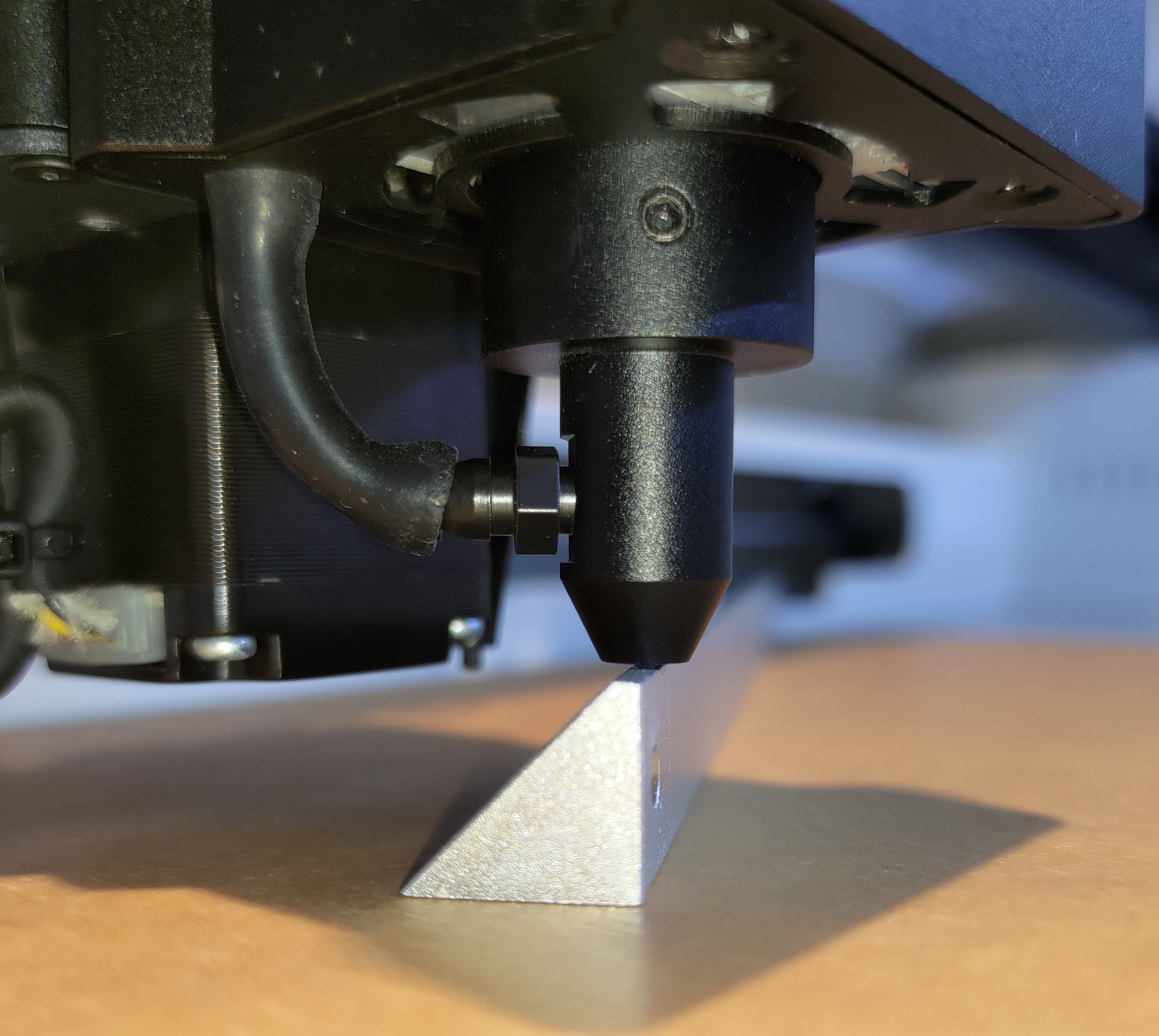

Exemplo #1: Se o prisma não puder ser inserido, isso indica que a distância é muito curta, então o módulo precisa ser levantado. Neste caso, o valor precisa ser aumentado.

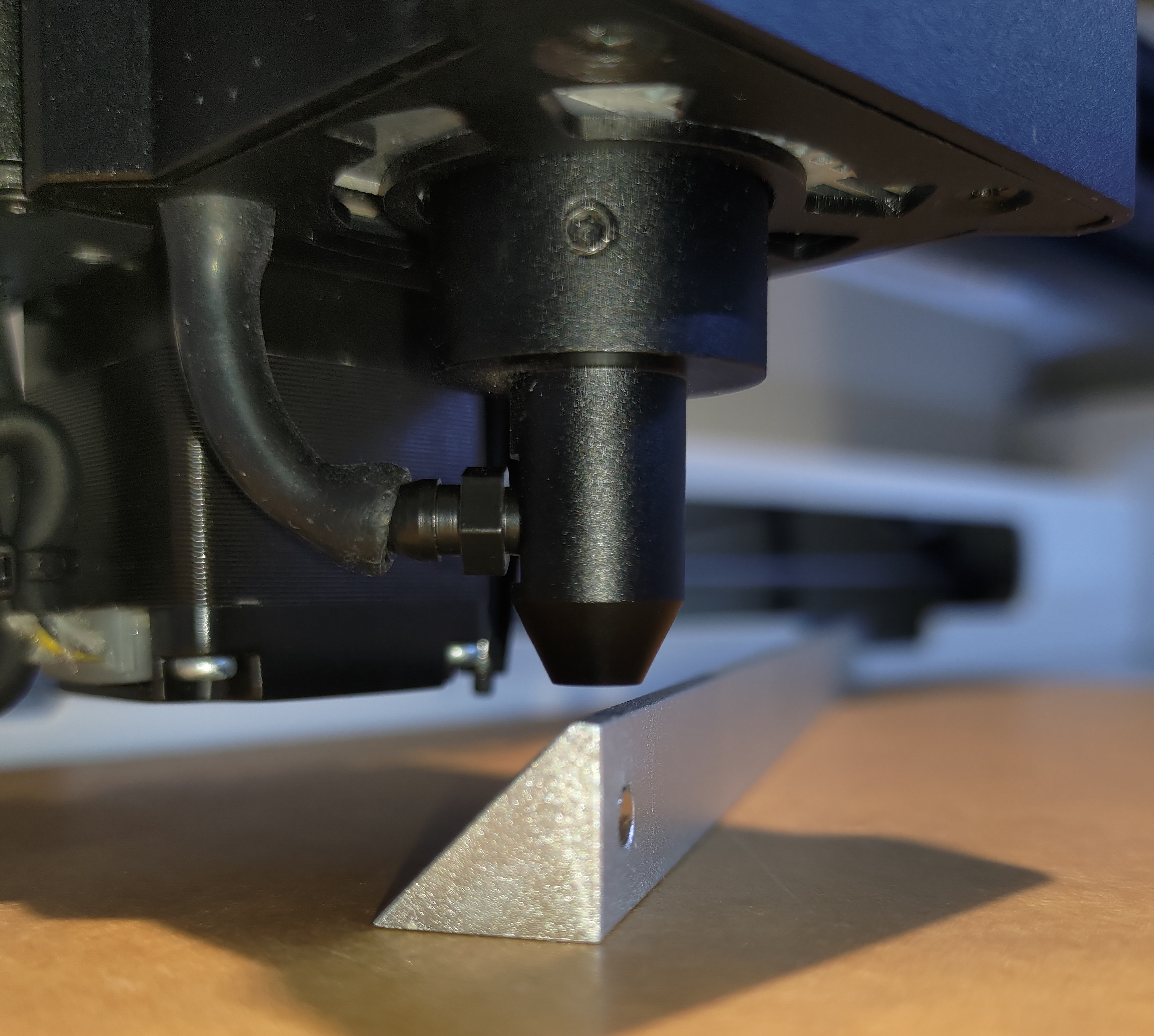

Exemplo #2: Se a lacuna for grande após inserir o prisma, isso indica que a distância é muito longa, então o módulo precisa ser abaixado. Neste caso, o valor precisa ser reduzido.
