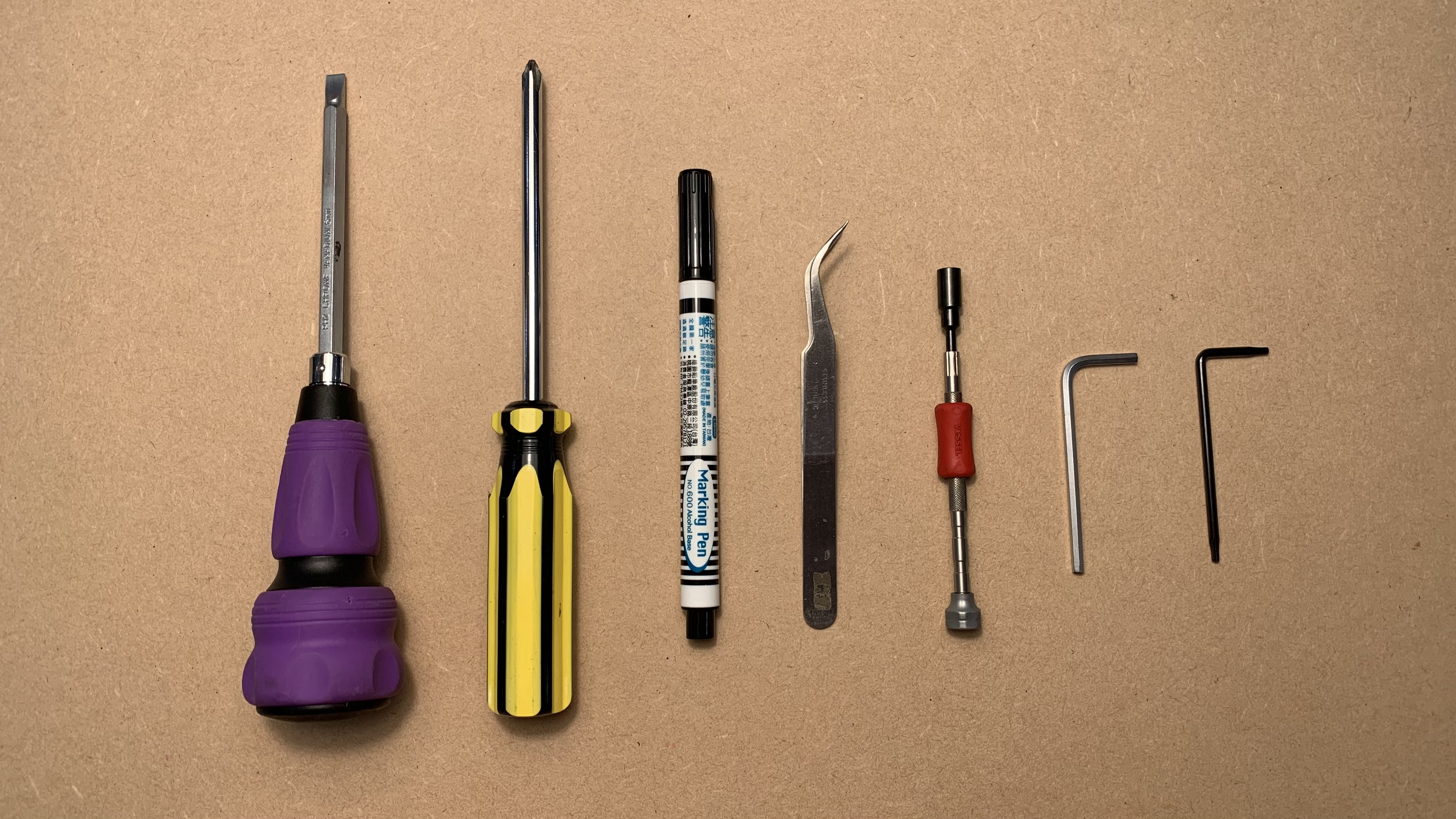

Ferramentas
| 1 |
Chave Torx T8 Chave de fenda |
| 2 |
Chave Allen de 3mm |
| 3 |
Chave Phillips |
| 4 | Chave de fenda chata |
| 5 | Caneta marcadora |
| 6 | Chave soquete (5,5mm) |
| 7 | Cola instantânea (Opcional) |
Passo 1
Desligue a máquina, desconecte o cabo de alimentação e vire-a.
Passo 2
Marque o pé de borracha e o parafuso próximos à porta USB.
O objetivo da marcação é que o parafuso deste pé será mais curto que os outros e deve estar na mesma posição.
Passo 3
Remova estes parafusos inferiores.
(Parafuso T8 x 6 unidades e parafuso sextavado de 3mm x 4 unidades)
Passo 4
Vire a máquina e remova os parafusos laterais (parafuso T8 x 2 unidades)
Passo 5
Marque os furos dos parafusos em ambos os lados com uma caneta.
O objetivo é lembrar que os lados marcados devem ficar voltados para a área de trabalho durante a montagem.
Passo 6

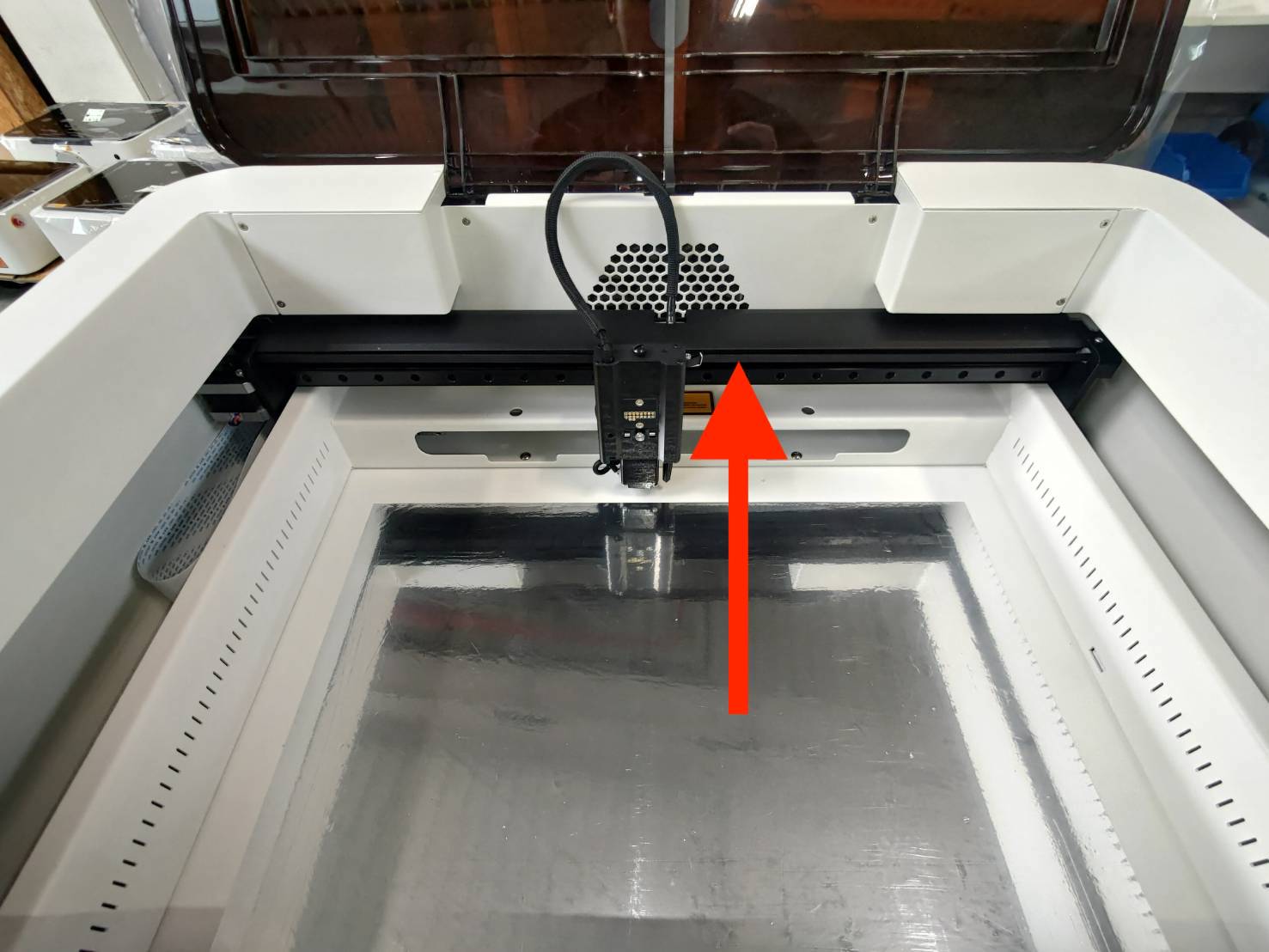

Deslize o suporte do módulo em direção ao ventilador até o fim.
Passo 7

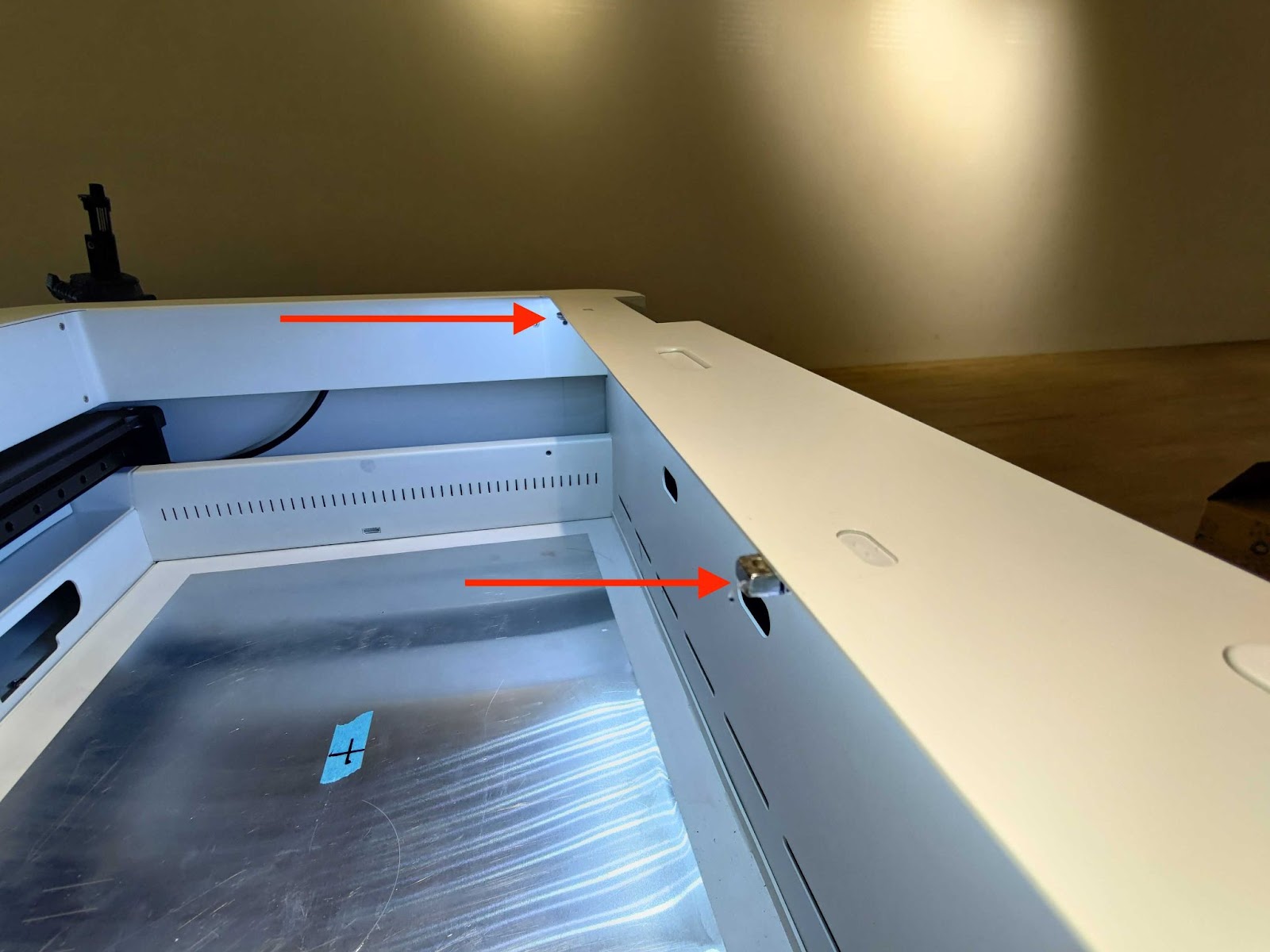

Levante a estrutura superior com ambas as mãos e coloque-a sobre os pinos de apoio.
(Cuidado para não prender os fios nas estruturas.)
Exemplo da estrutura apoiada sobre os pinos:
Exemplo de vídeo de elevação (O vídeo foi gravado dentro da máquina):
Passo 8

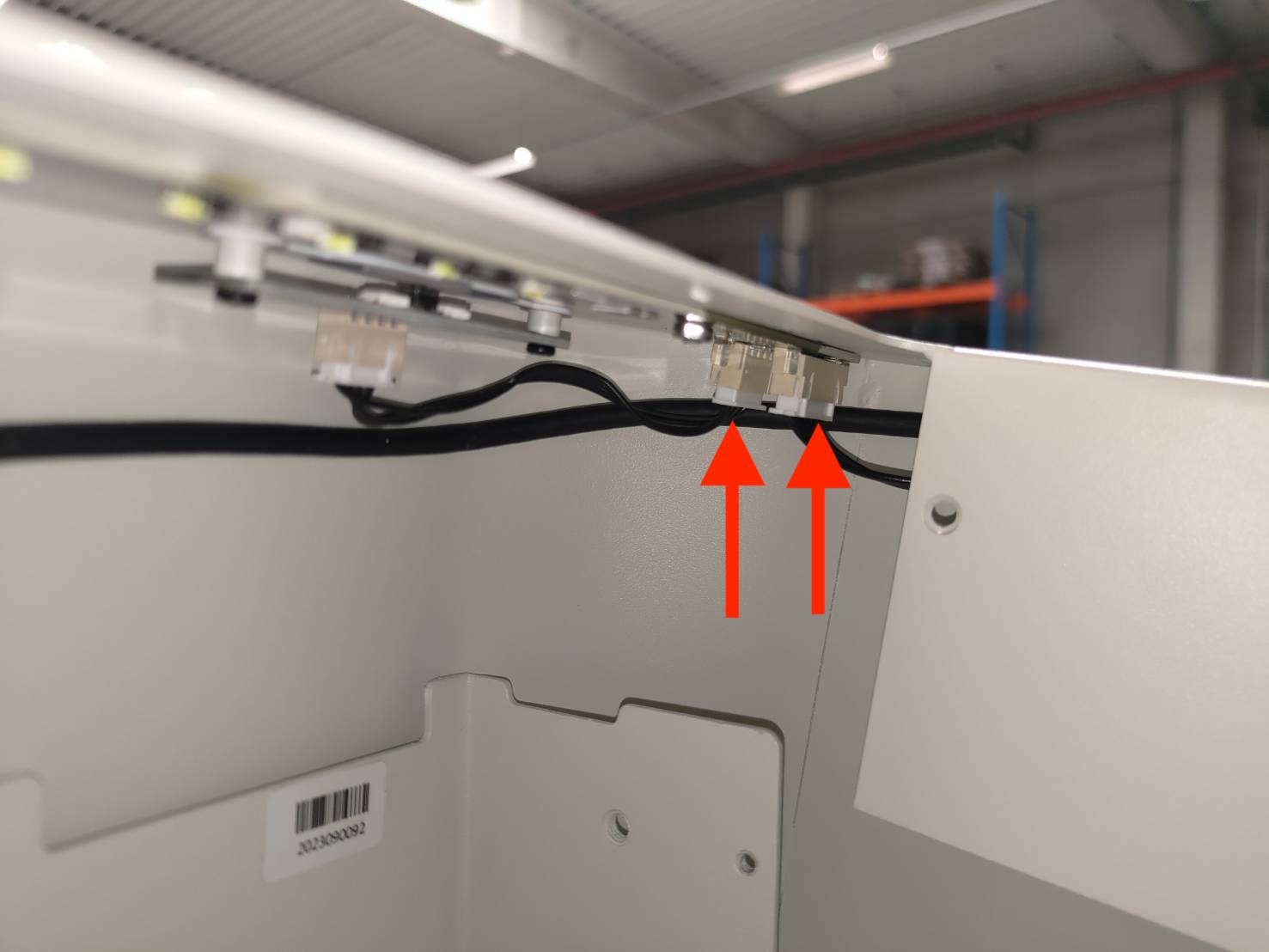

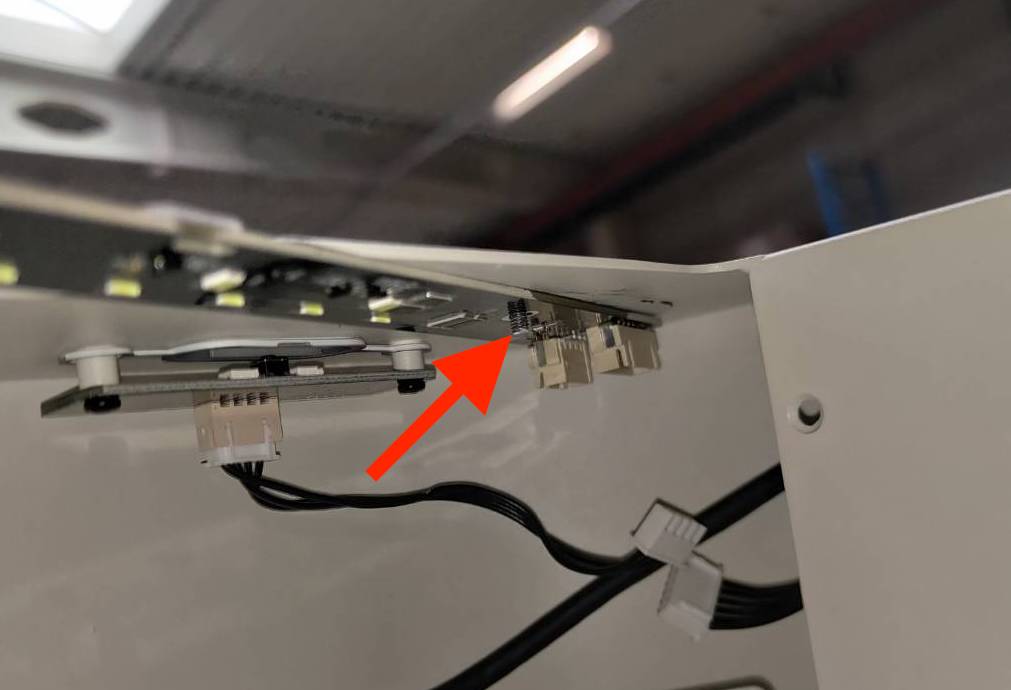

Desconecte estes dois cabos.
Passo 9

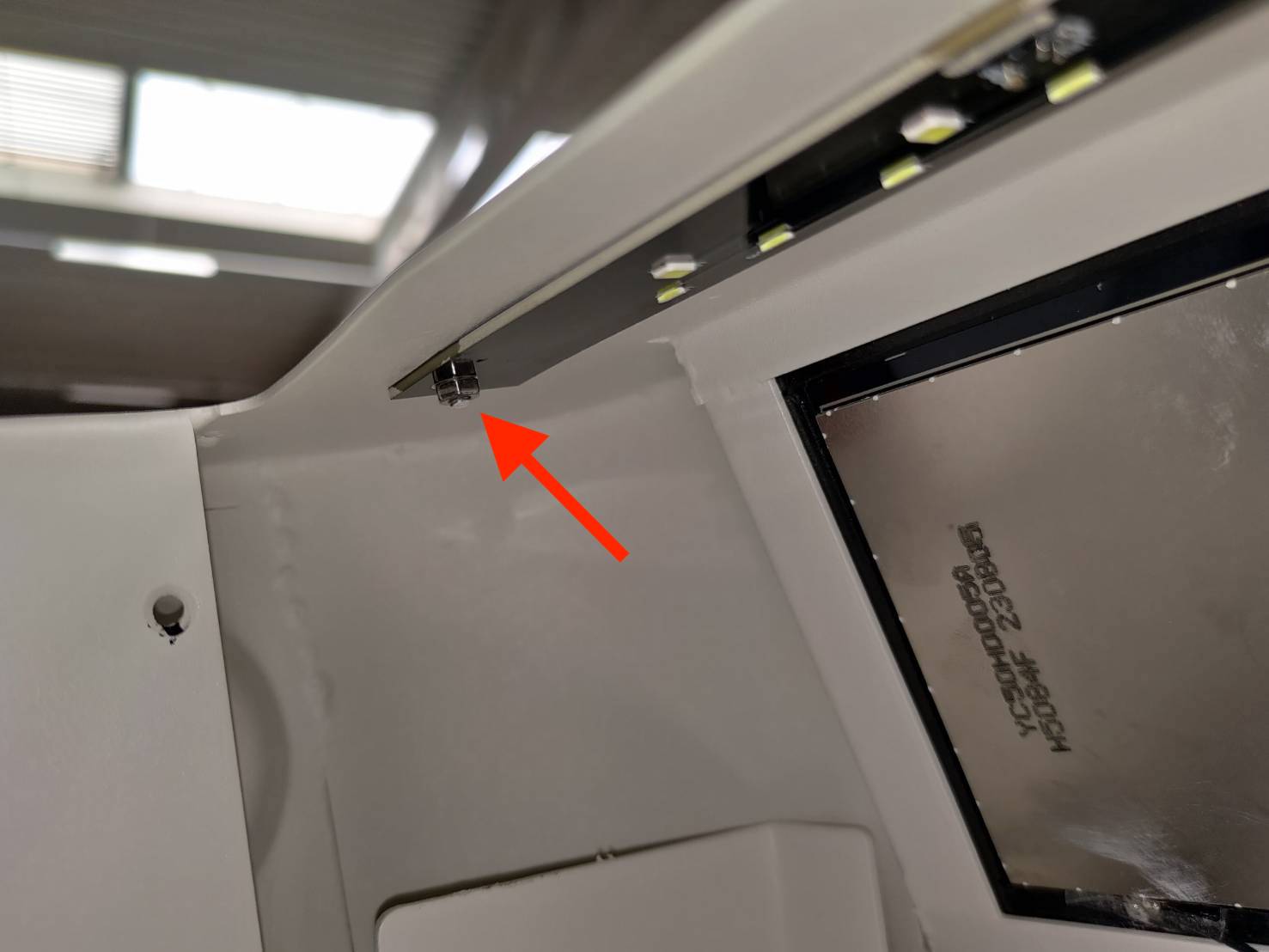

Use uma chave soquete de 5,5mm para remover estas duas porcas.
Lado do cabo
Lado da tela
Etapa 10
Use uma chave de fenda de ponta chata para remover a placa.
Vídeo demonstrativo (O vídeo foi gravado dentro da máquina)
Dica:
Se não encontrar uma folga para inserir a chave de fenda, tente pressionar com força as peças decorativas brancas.
Etapa 11

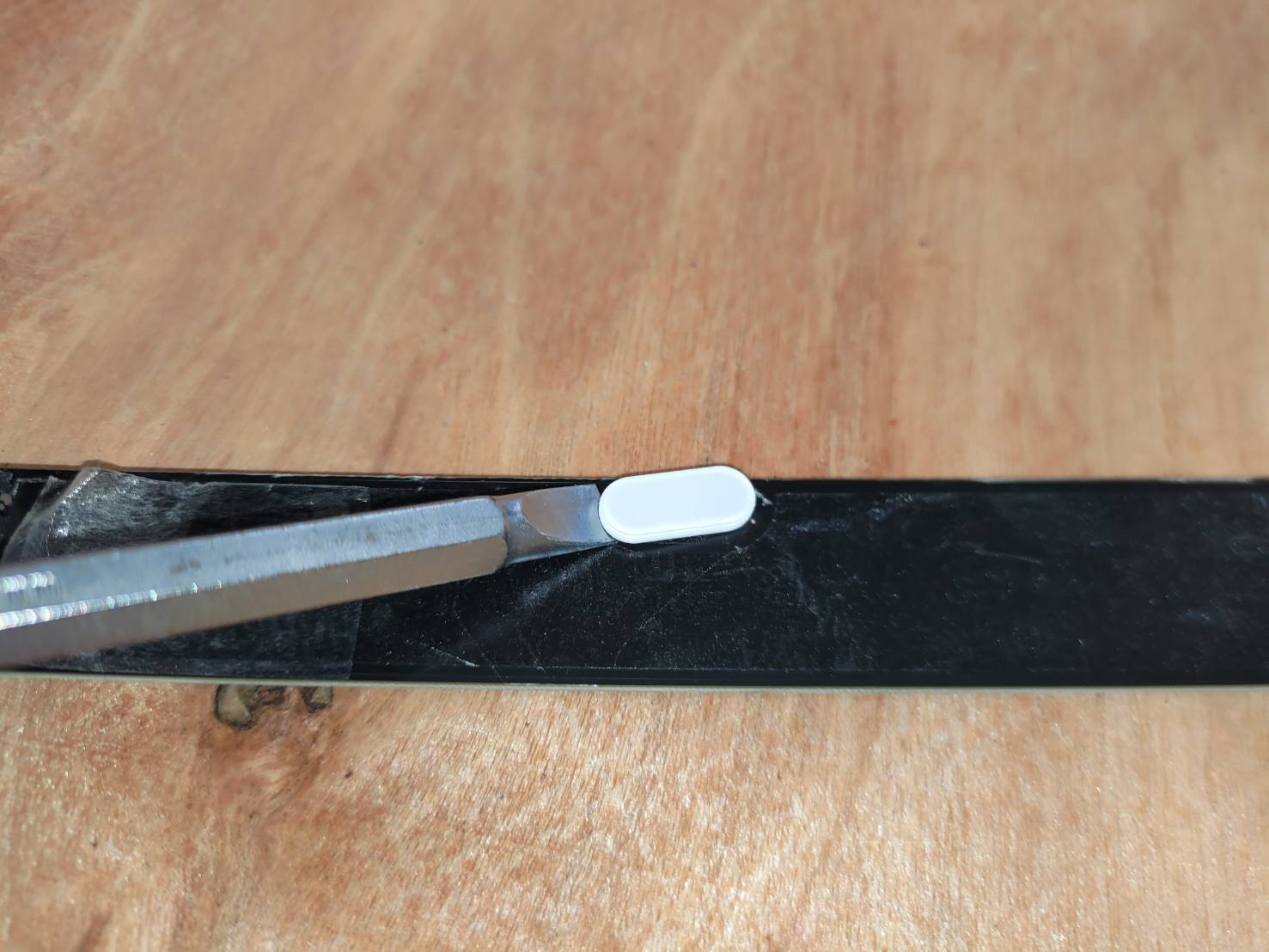

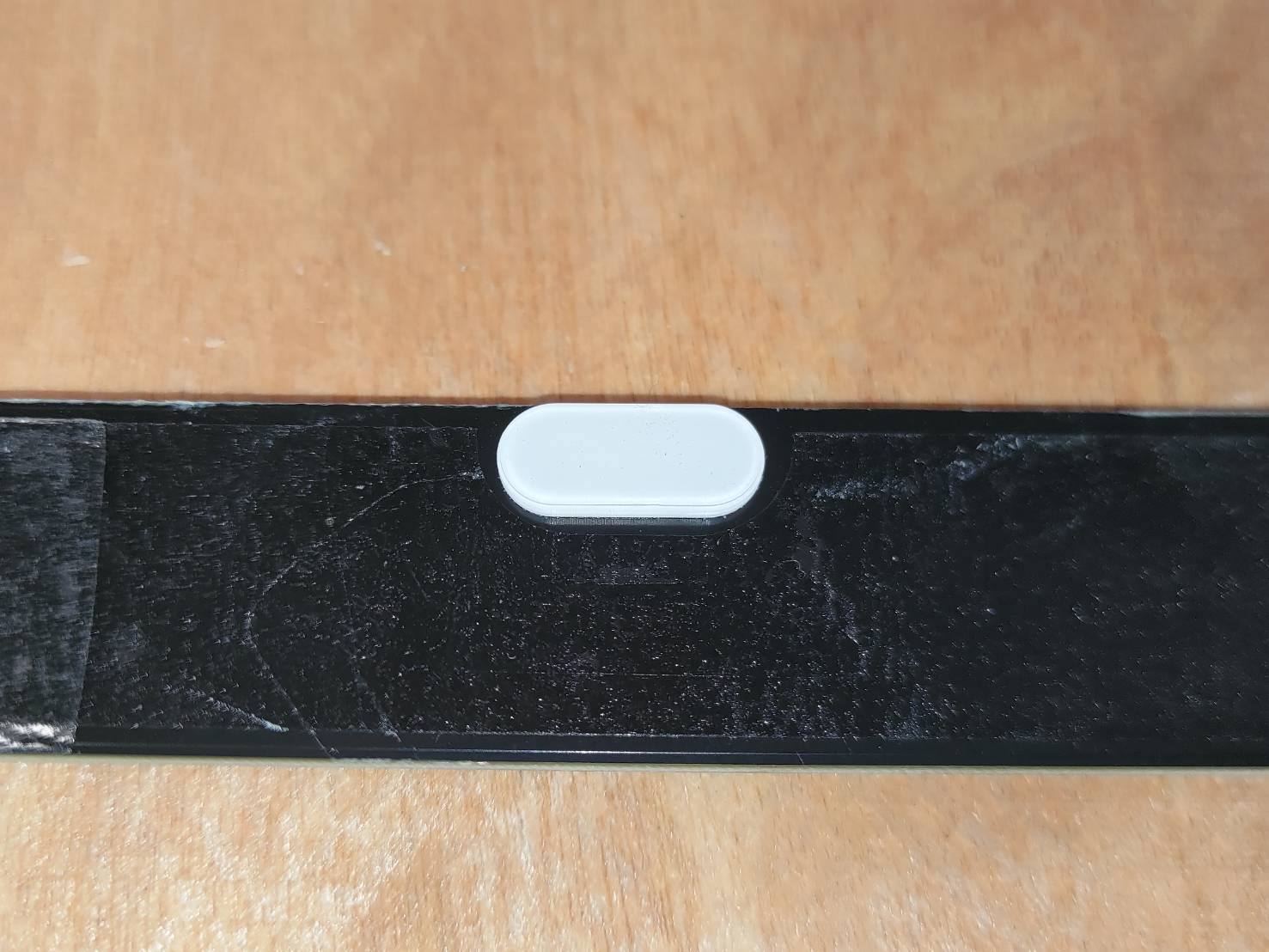

Remova as peças decorativas (2 unidades) da placa antiga com uma chave de fenda de ponta chata.
(Se as peças decorativas já vierem com a nova placa do sensor da porta, ignore esta etapa.)
Etapa 12

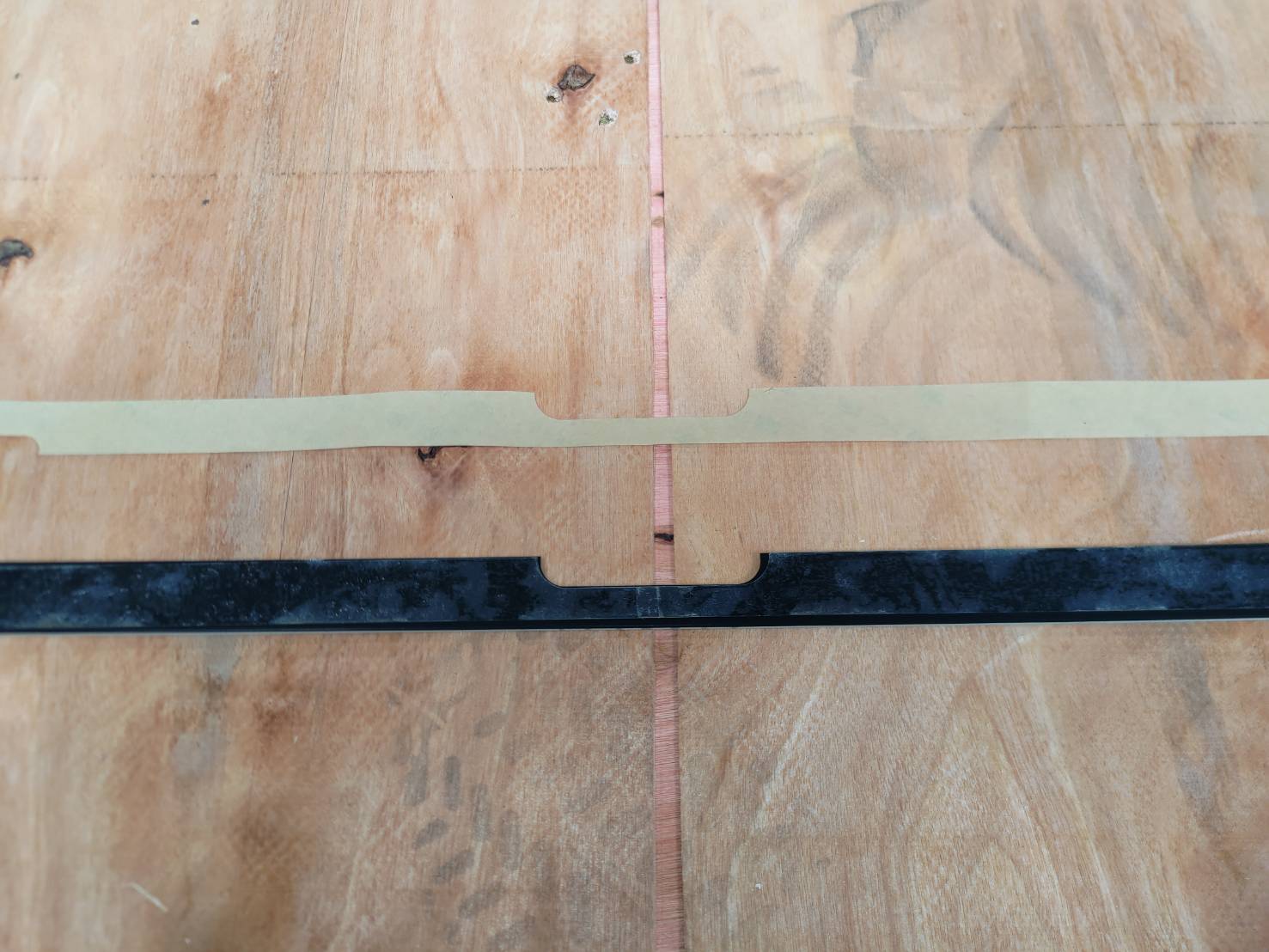

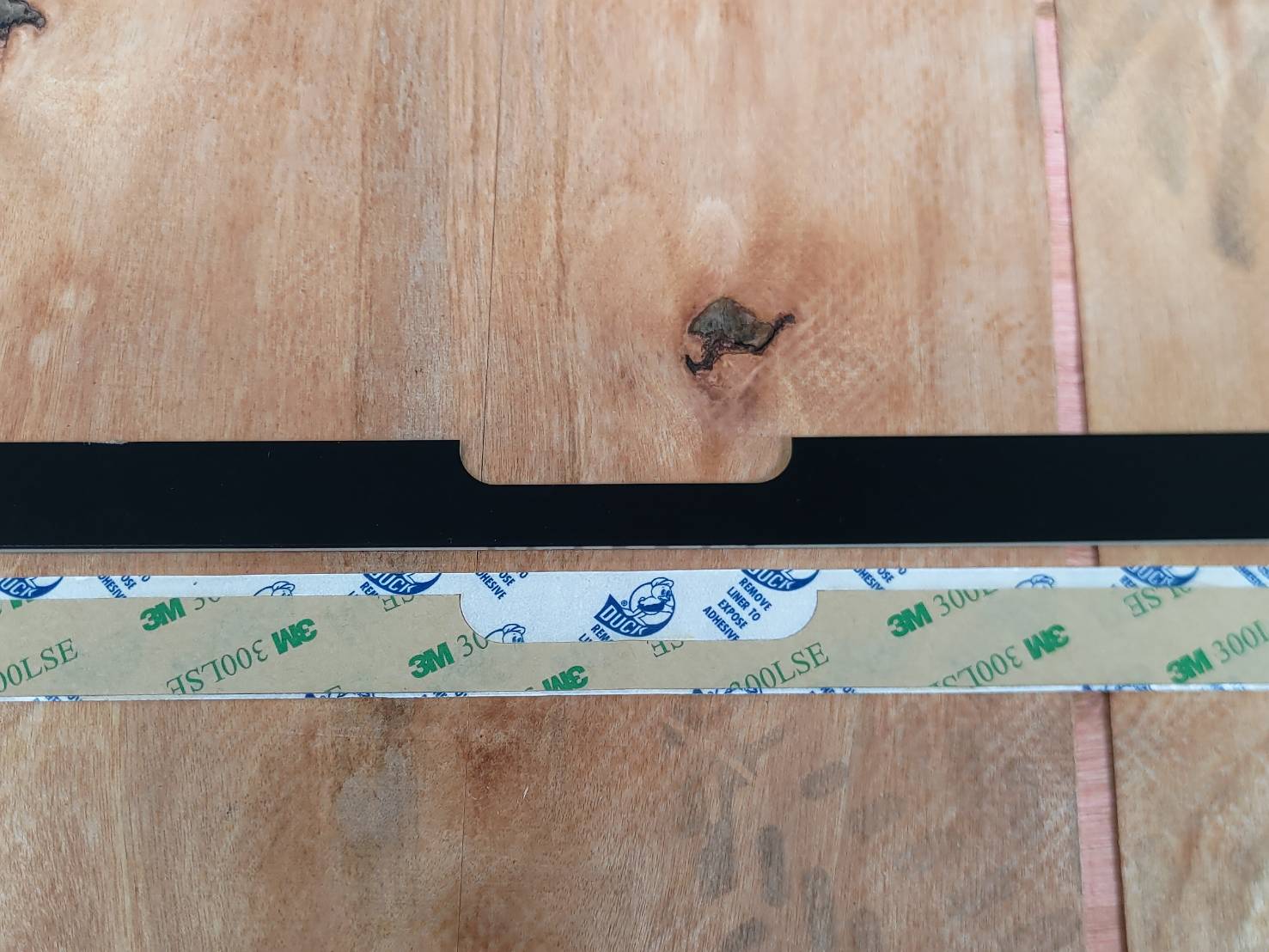

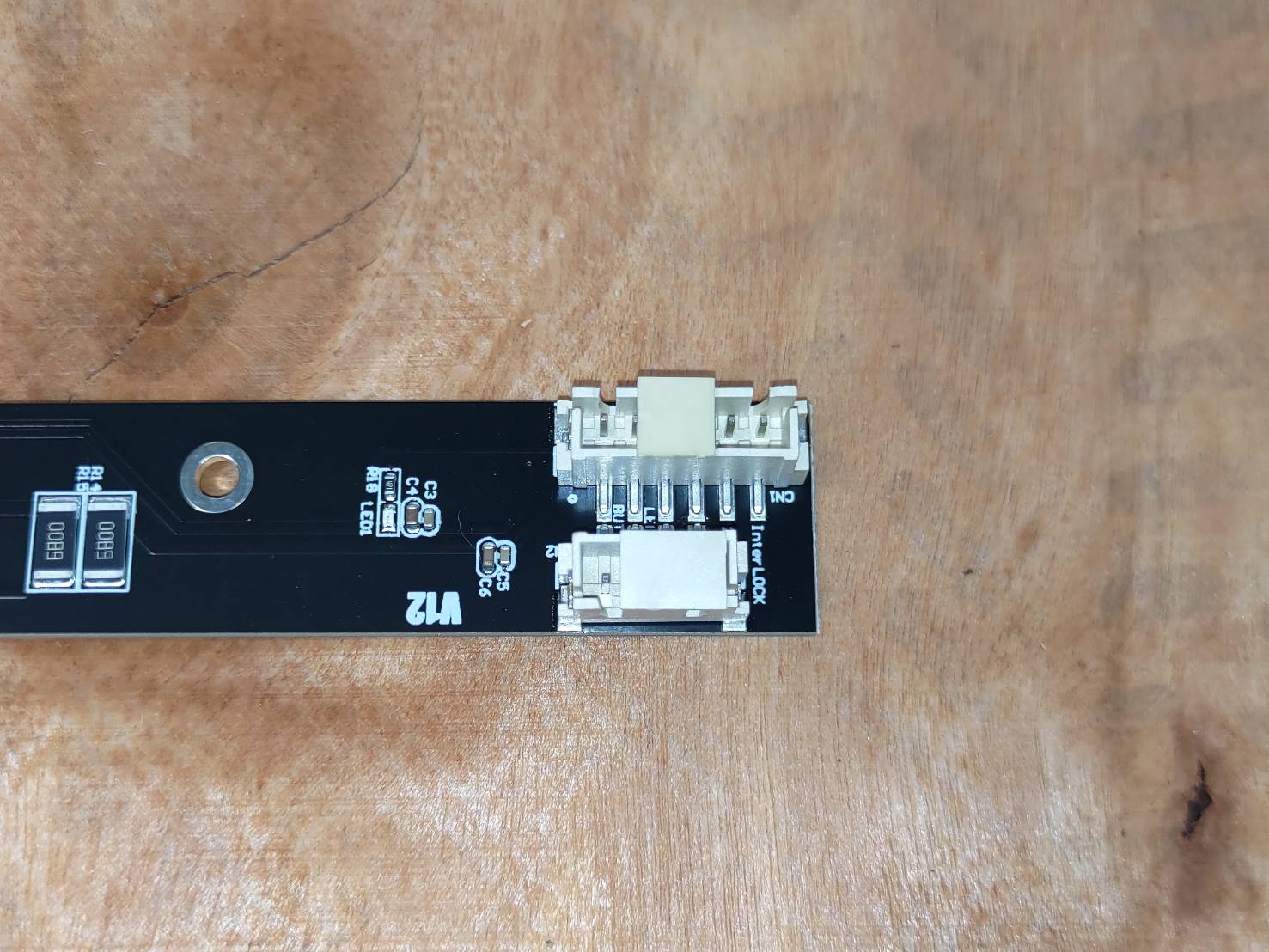

Aplique a fita adesiva na nova placa.
(Se a fita adesiva já estiver aplicada na nova placa do sensor da porta, ignore esta etapa.)
Dica: Você pode usar a abertura em arco no centro para alinhar.
Etapa 13

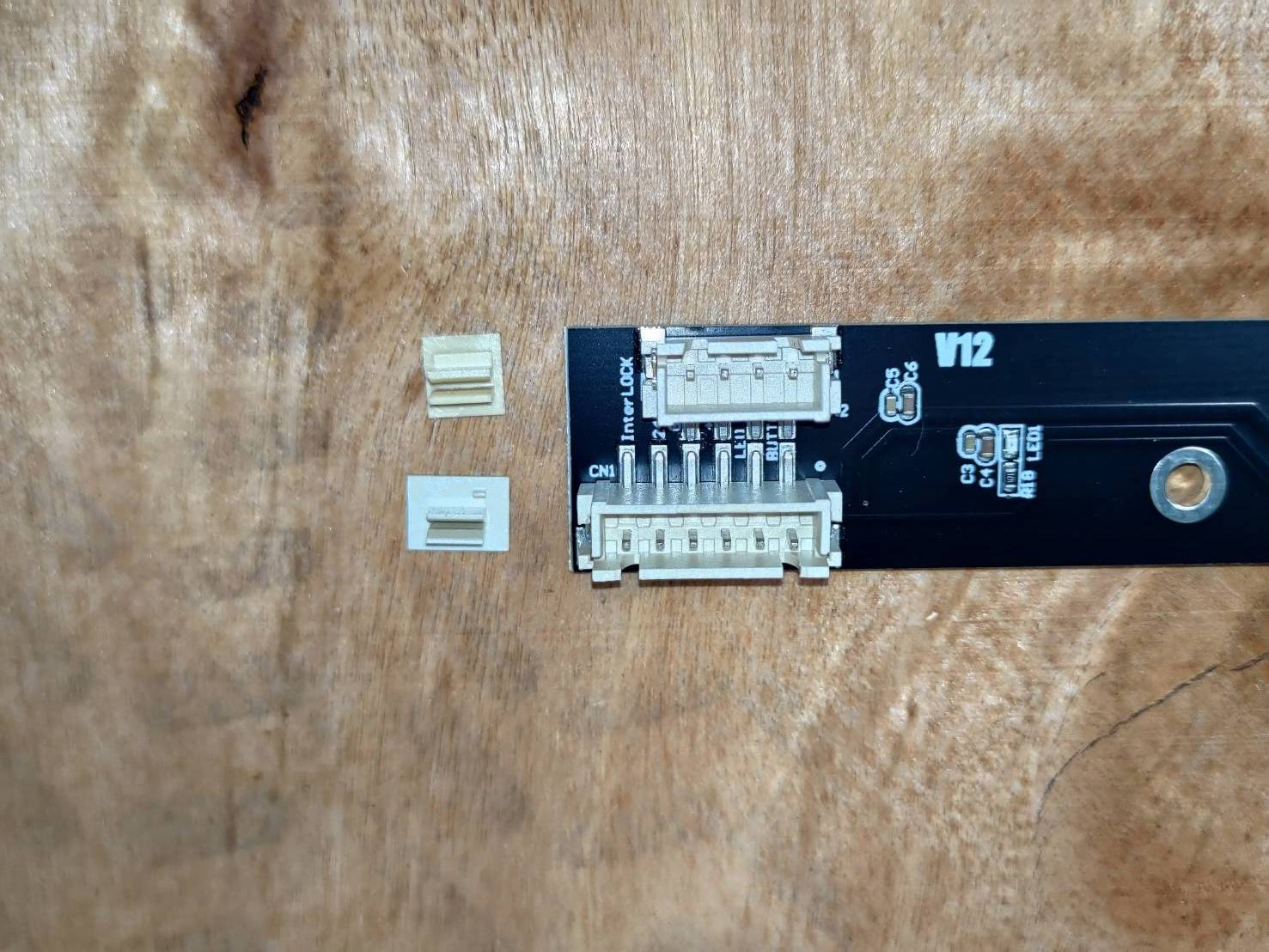

Remova os clipes de proteção.
(Se os clipes já estiverem removidos, ignore esta etapa.)
Etapa 14

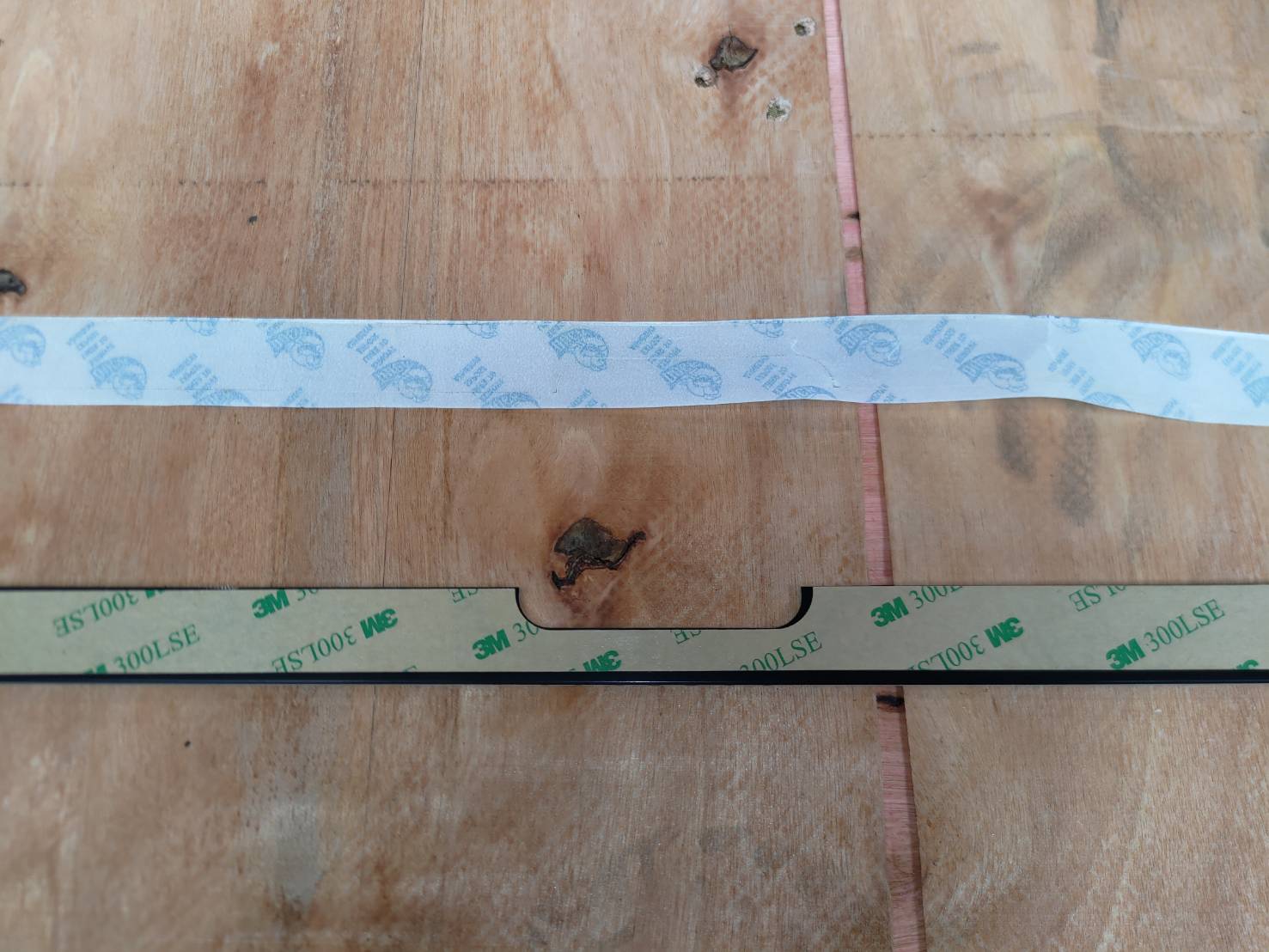

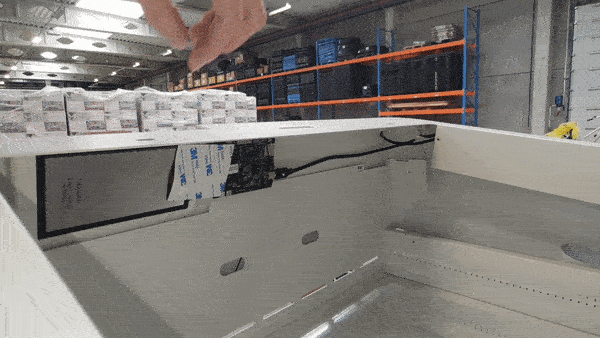

Remova a película protetora da fita adesiva.
Etapa 15.1

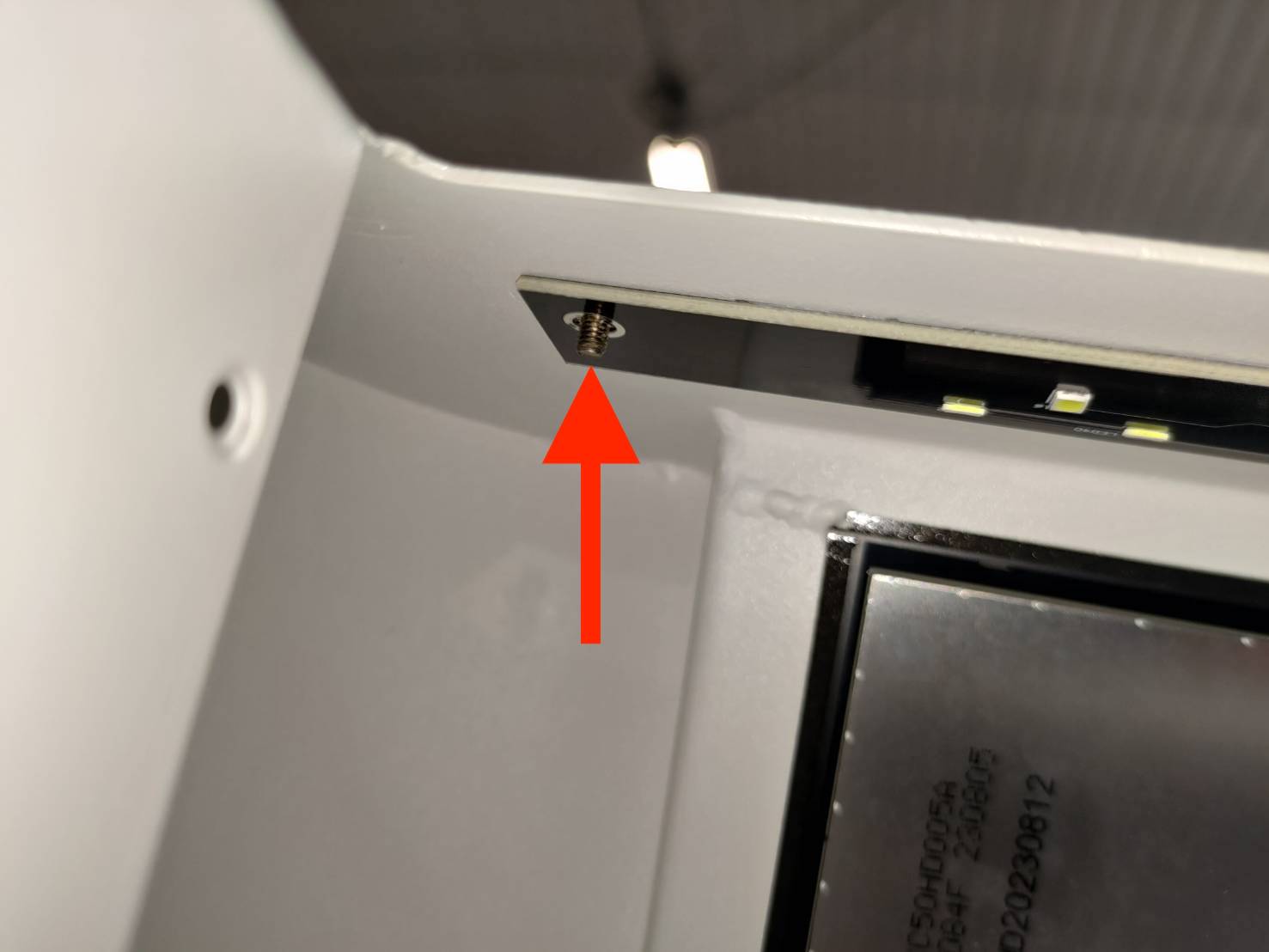

Posicione a placa na máquina.
Primeiro, insira o orifício da placa no pino (lado do cabo)
Etapa 15.2

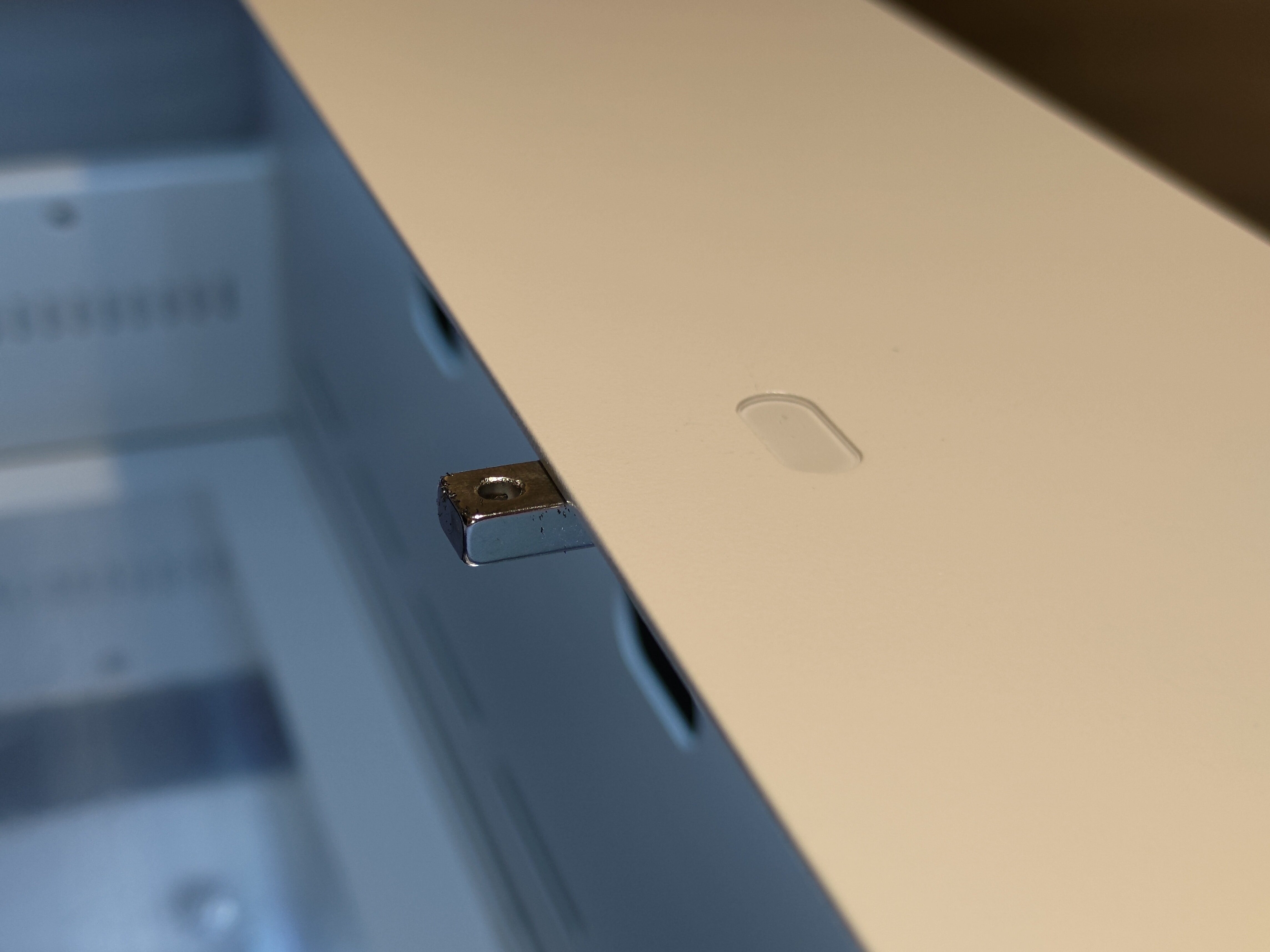

Alinhe a abertura oval da chapa metálica com a abertura da placa.

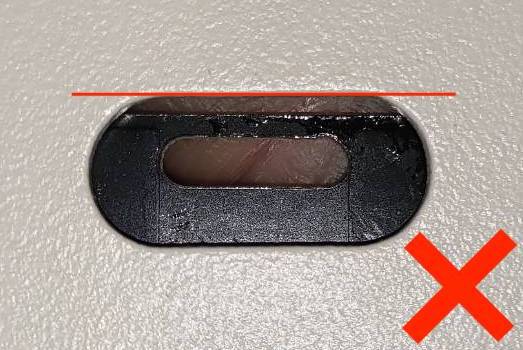

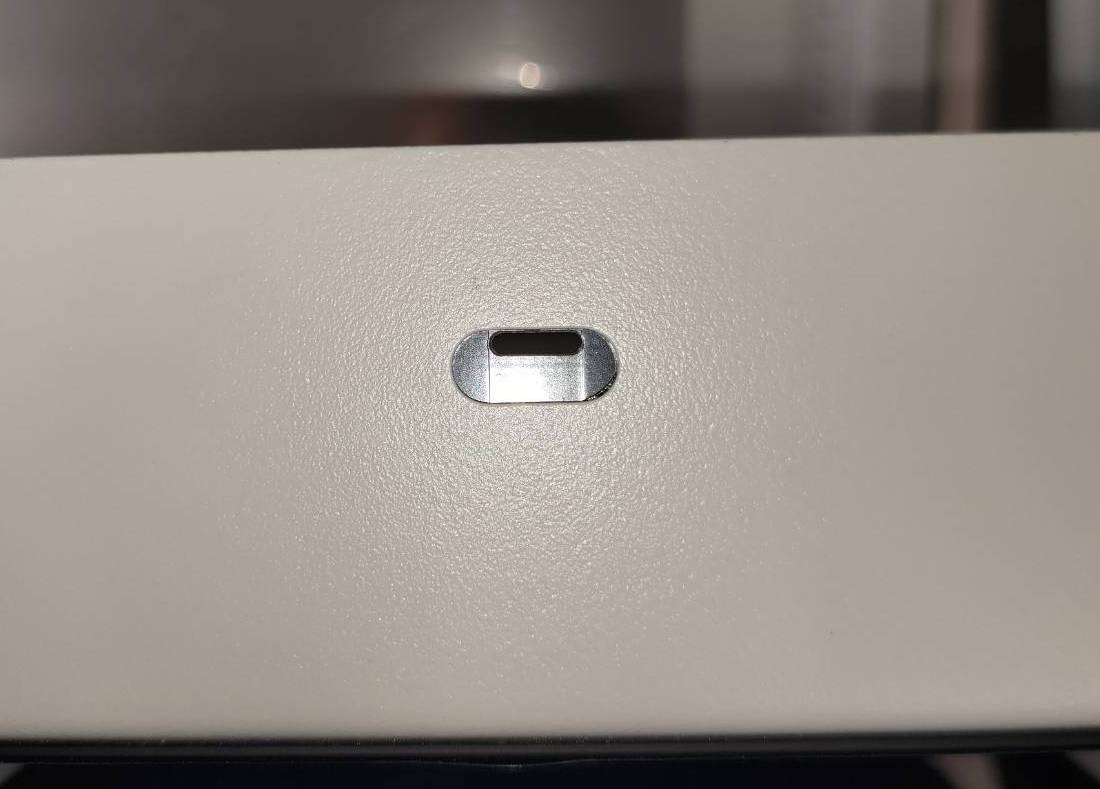

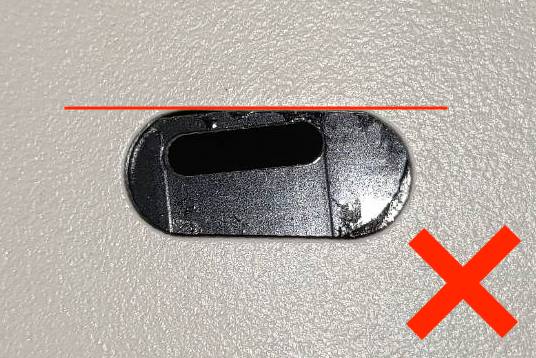

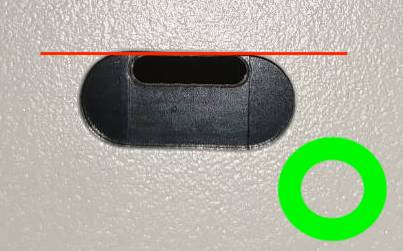

O orifício da placa deve estar alinhado com a borda superior do orifício da chapa metálica, conforme mostrado na imagem. (lado do cabo)
Etapa 15.3
Insira o outro orifício da placa no pino (lado da tela).
Etapa 15.4
Alinhe a abertura oval da chapa metálica com a abertura da placa.

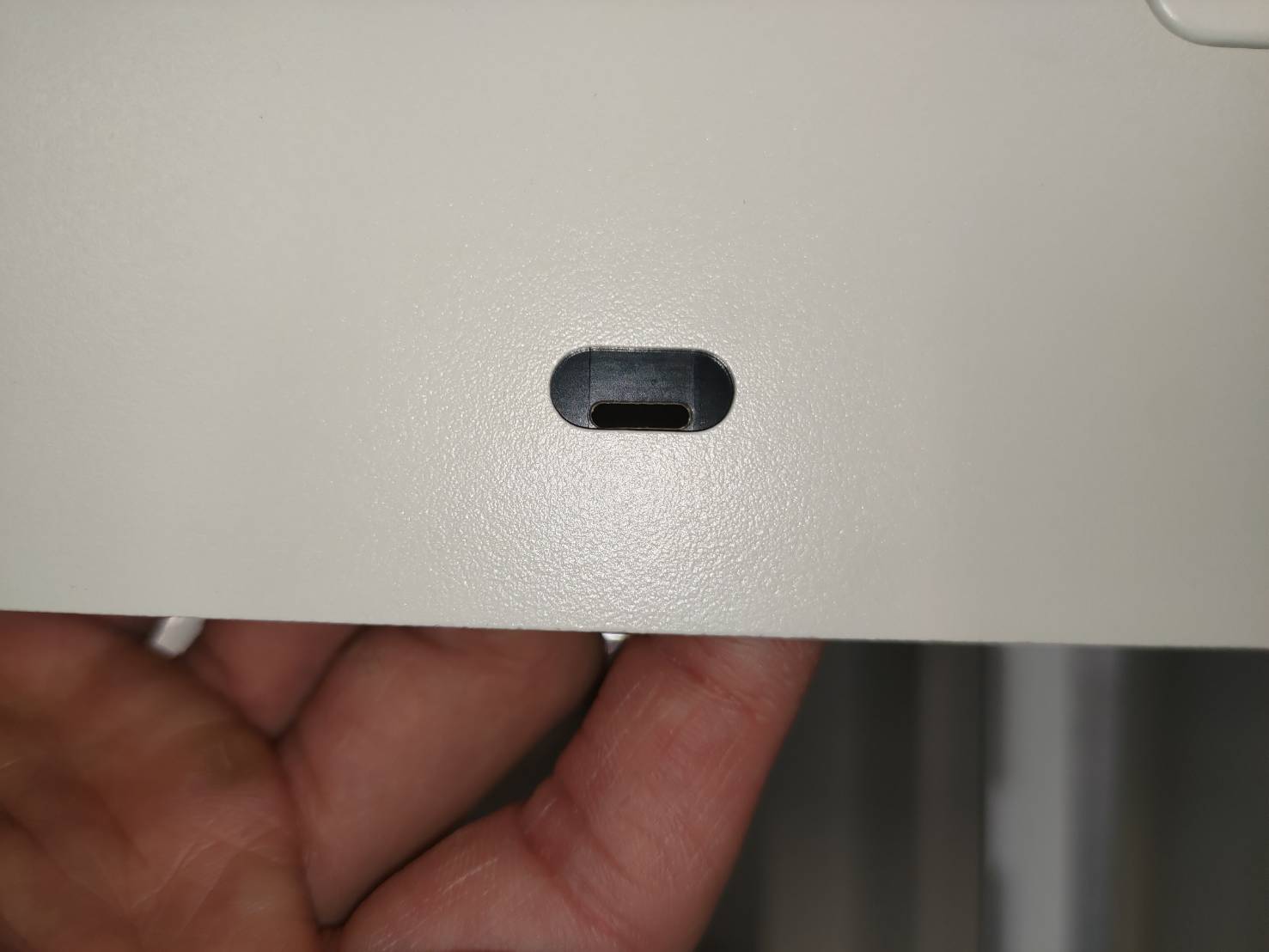

O orifício da placa deve estar alinhado com a borda superior do orifício da chapa metálica, conforme mostrado na imagem. (lado da tela)
Etapa 15.5
Após posicionar a placa corretamente, pressione-a para fixá-la firmemente
Etapa 15.6
Recoloque as duas porcas de 5,5mm.
Lado do cabo
Lado da tela
Etapa 15.7

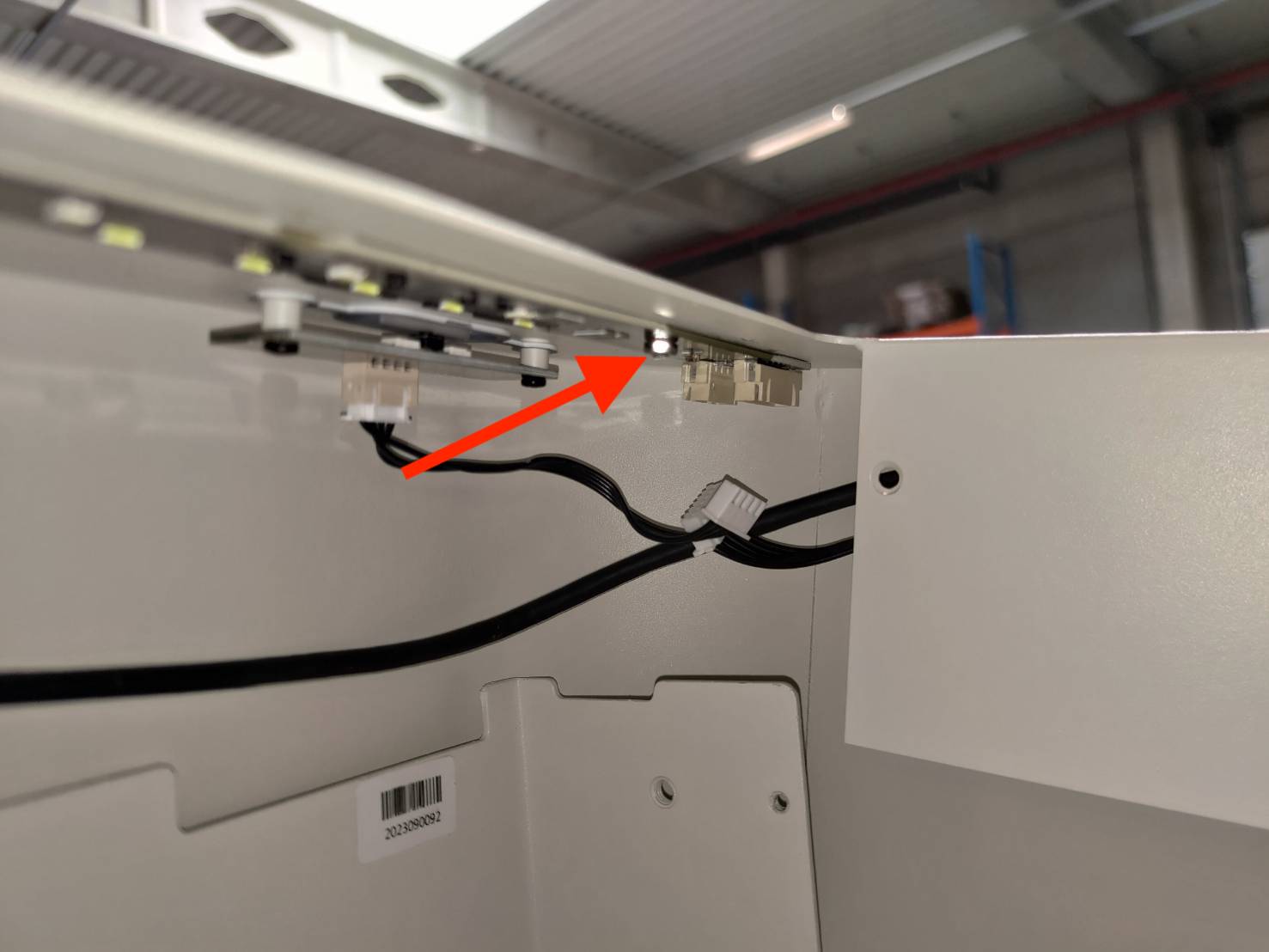

Conecte os dois cabos.
Etapa 16
Reposicione a estrutura superior.
Certifique-se de que os orifícios dos parafusos marcados estejam voltados para a área de trabalho.
Reposicionando a estrutura:
Etapa 17
Aperte os parafusos laterais.
Passo 18
Ligue a máquina e teste a detecção da porta.
Exemplo - A Detecção da Porta está Funcionando:
Se a detecção da porta falhar, posicione dois ímãs nas áreas de sensoriamento, conforme mostrado na imagem.
|
|
Passo 19

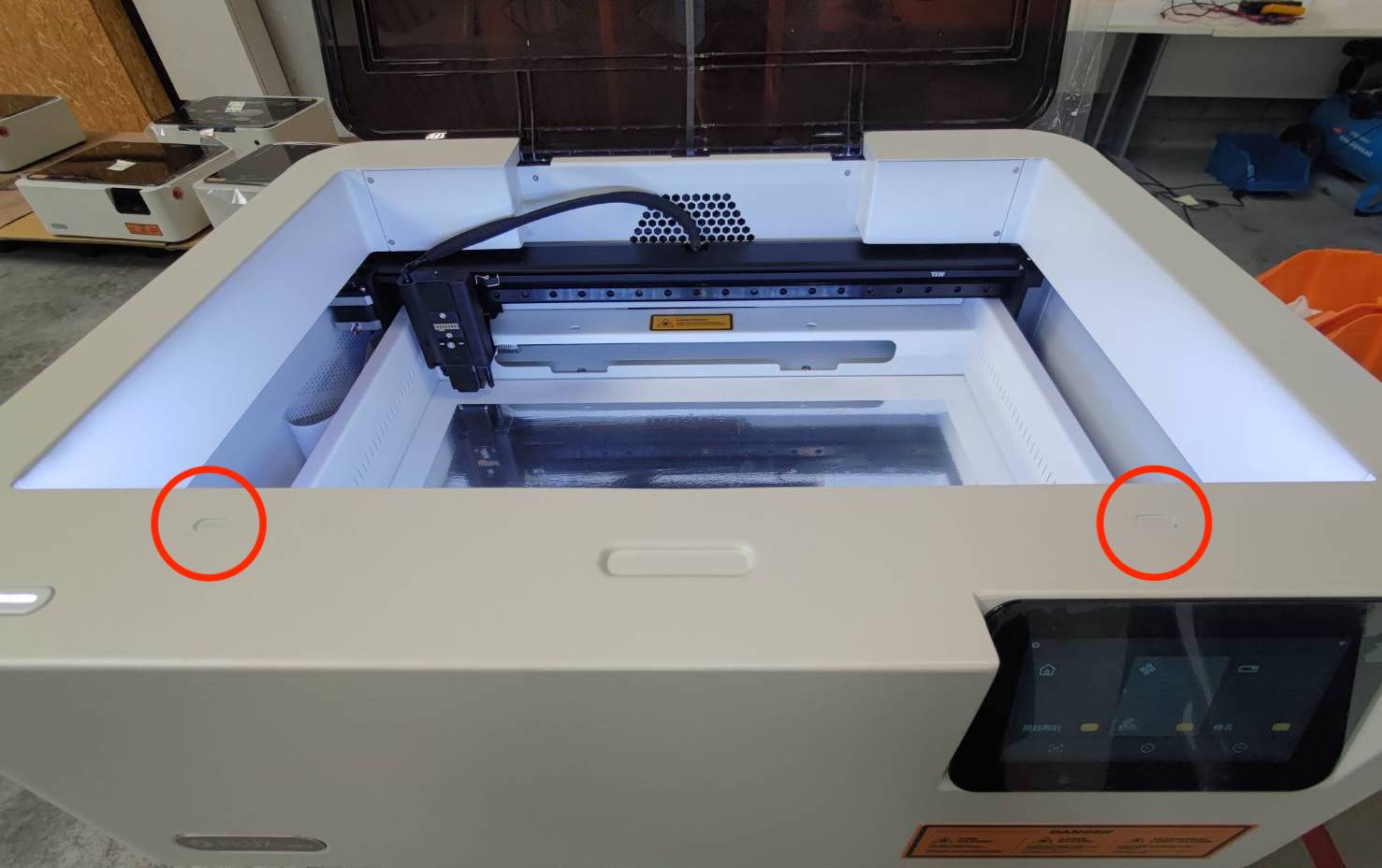

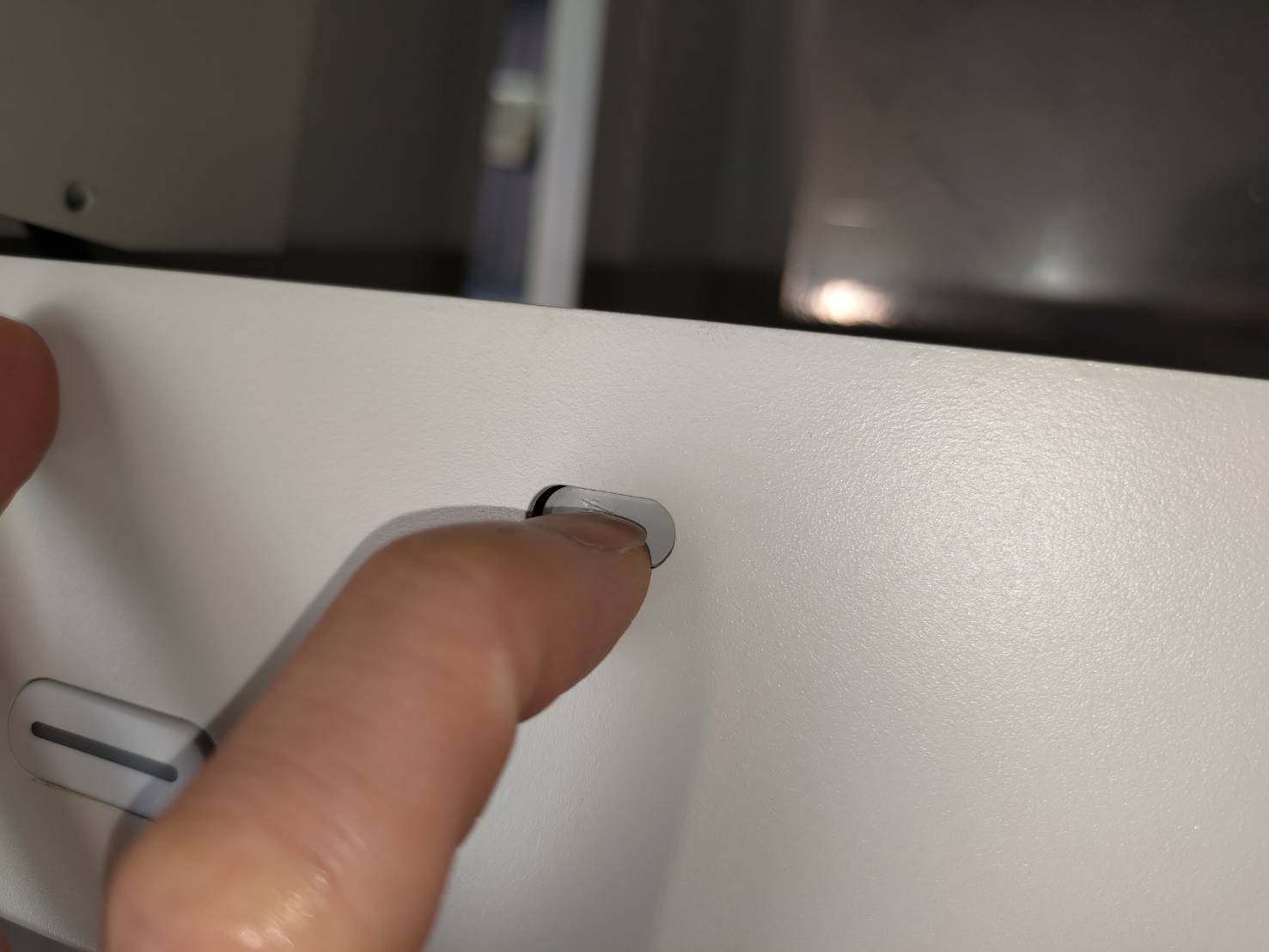

Insira as peças decorativas nos orifícios da estrutura.
(Aplique cola instantânea adicional se as peças não estiverem mais aderentes)
Passo 20
Desligue e vire a máquina. Aperte todos os parafusos na parte inferior.
Observe que o pé e o parafuso marcados devem estar posicionados próximos às portas USB.
Sugestão:
É recomendável não apertar completamente os parafusos no início, pois alguns podem estar desalinhados e não encaixar corretamente. Portanto, é aconselhável apertar todos os parafusos somente após a instalação completa.
Passo 21
Vire a máquina. Mova o suporte do módulo para verificar se ele se movimenta livremente.
|
|
Passo 22
Tente afrouxar o parafuso do pé de borracha próximo às portas USB e tente mover o suporte do módulo novamente.
#FIM
