Ador - Substituição do Cabo e do Módulo da Câmera

Nota

Este artigo NÃO se aplica à região dos Estados Unidos, pois o design da câmera é diferente das outras regiões.
Se o seu Ador for a versão dos EUA, consulte este artigo: Ador EUA - Substituição do Módulo da Câmera

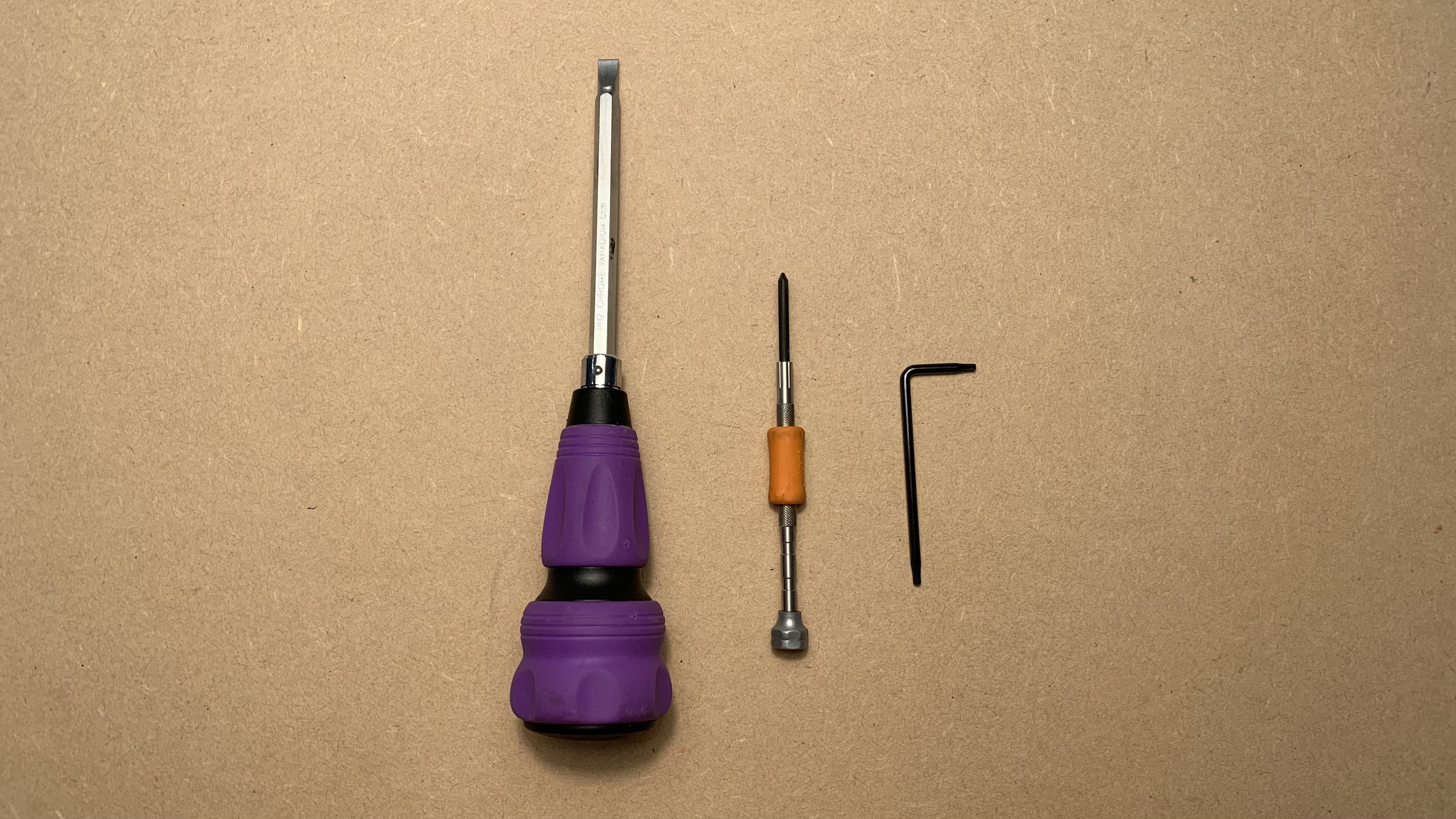

Ferramentas

1. Chave Torx T8
2. Chave Phillips (pequena)
3. Espátula ou chave de fenda chata

Passo 1 - Desligue o equipamento e desconecte o cabo de alimentação

Passo 2 - Remova estes parafusos da placa

Parafuso T8 x 8 unidades (A placa e a tampa da porta estão conectadas.)

Passo 3 - Desloque a placa e a tampa da porta um pouco para frente

Passo 4 - Desconecte o cabo do motor

Após desconectar este cabo, será mais fácil remover o cabo da câmera.

Passo 5 - Remova o cabo da câmera

Observe que há um clipe travando o cabo. Abra o clipe para remover o cabo da câmera.

Clipe Travado:

Clipe Destravado:

Puxe o cabo para fora:

Passo 6 - Remova a placa e a tampa da porta

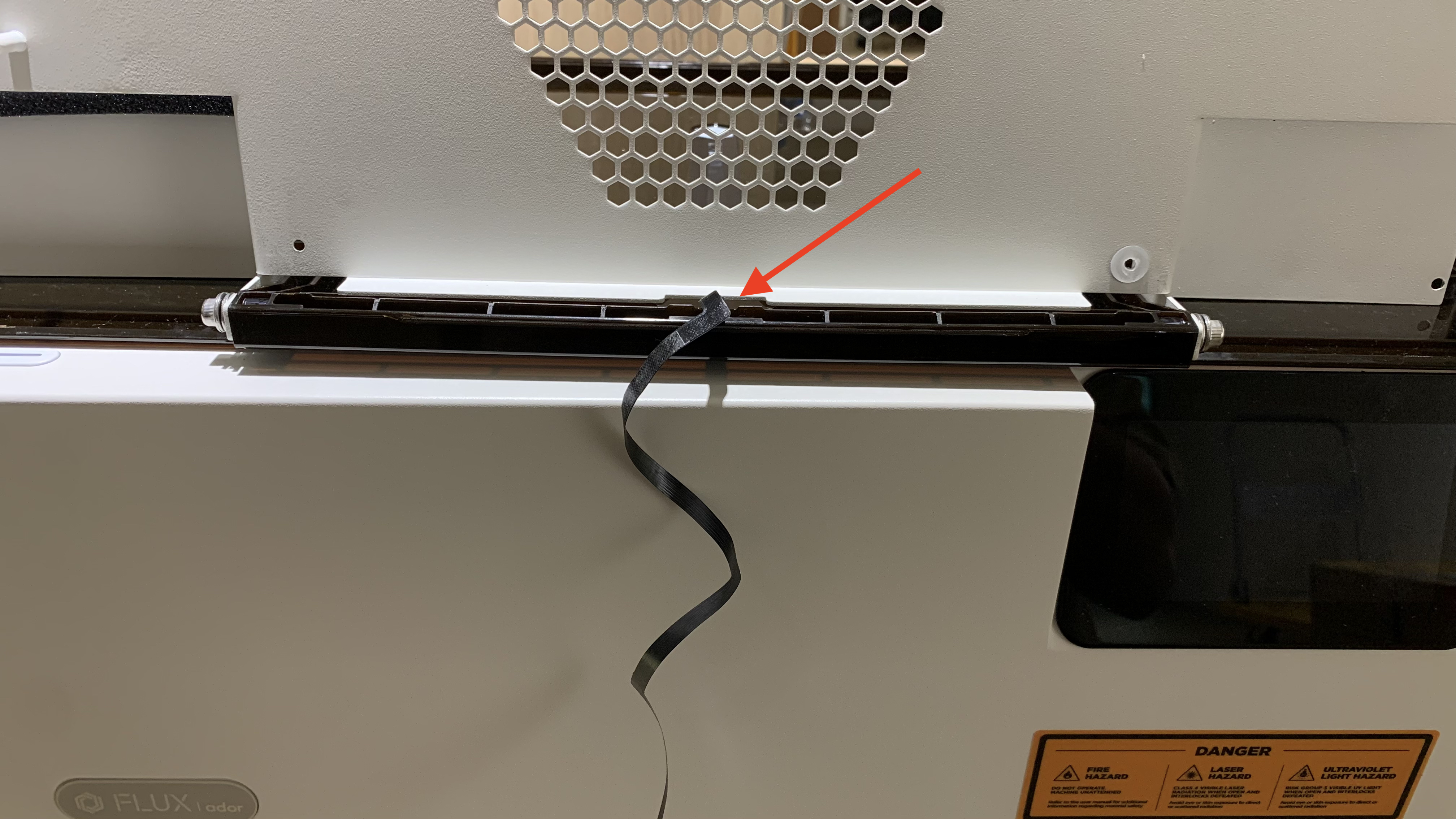

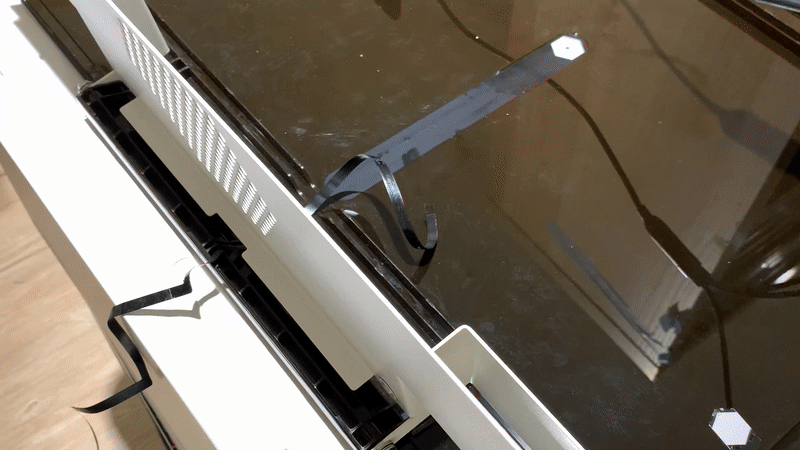

Passo 7 - Remova o cabo da câmera na tampa

Você pode pular esta etapa se o cabo não estiver sendo substituído.

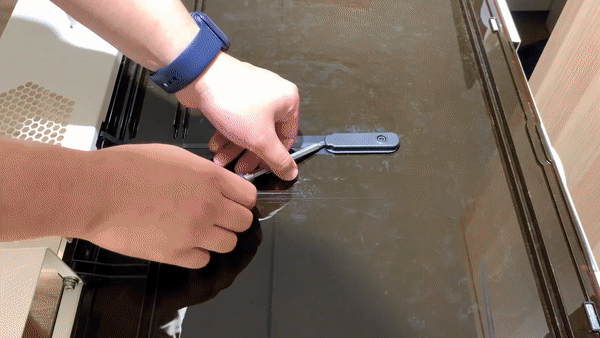

Passo 8 - Remova a placa do módulo da câmera

Aplicar força direta para levantar a placa do módulo da câmera (que está aderida à câmera) pode fazer com que o cabo da câmera se desconecte.

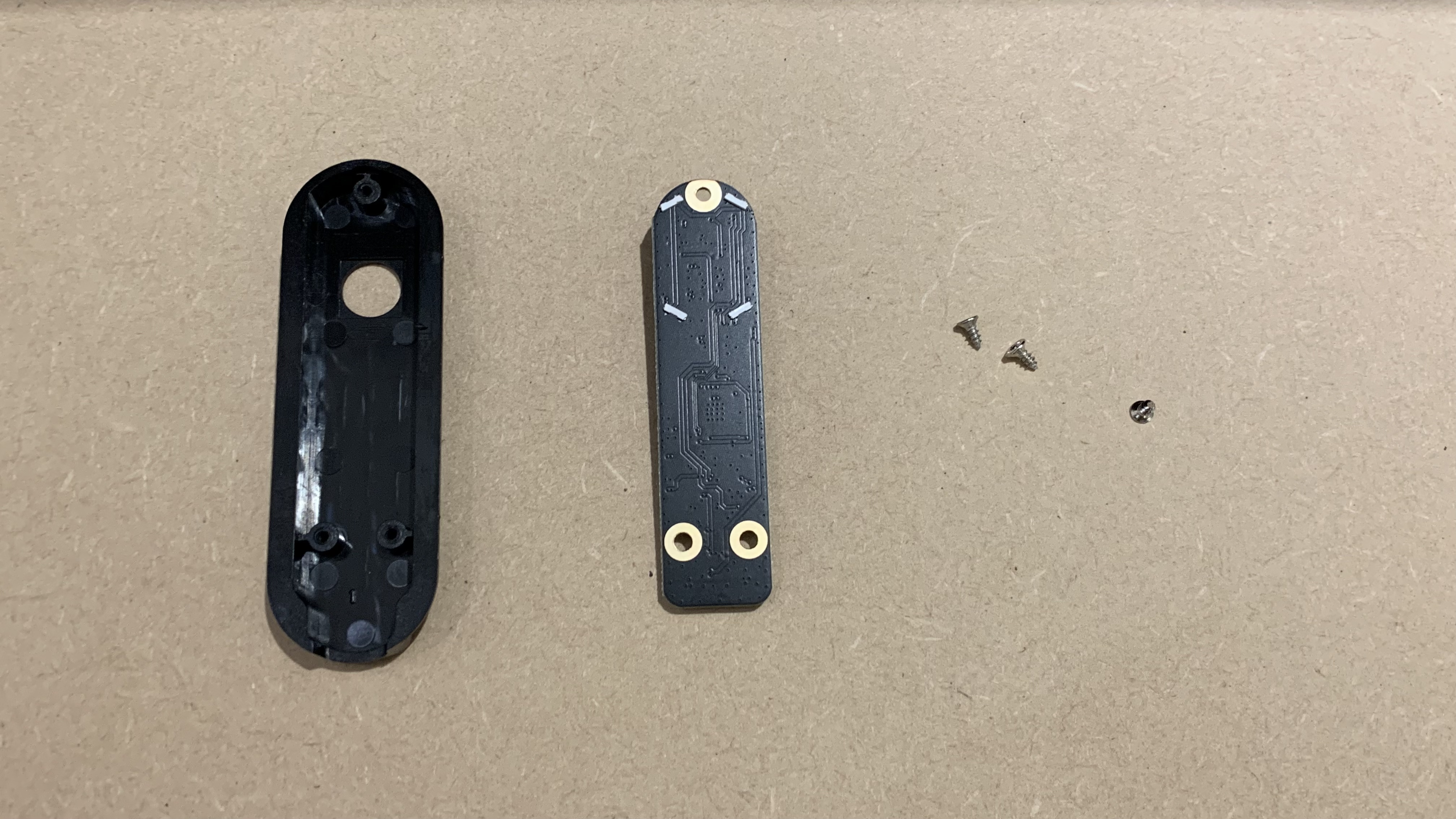

Passo 9 - Remova o módulo da câmera da placa

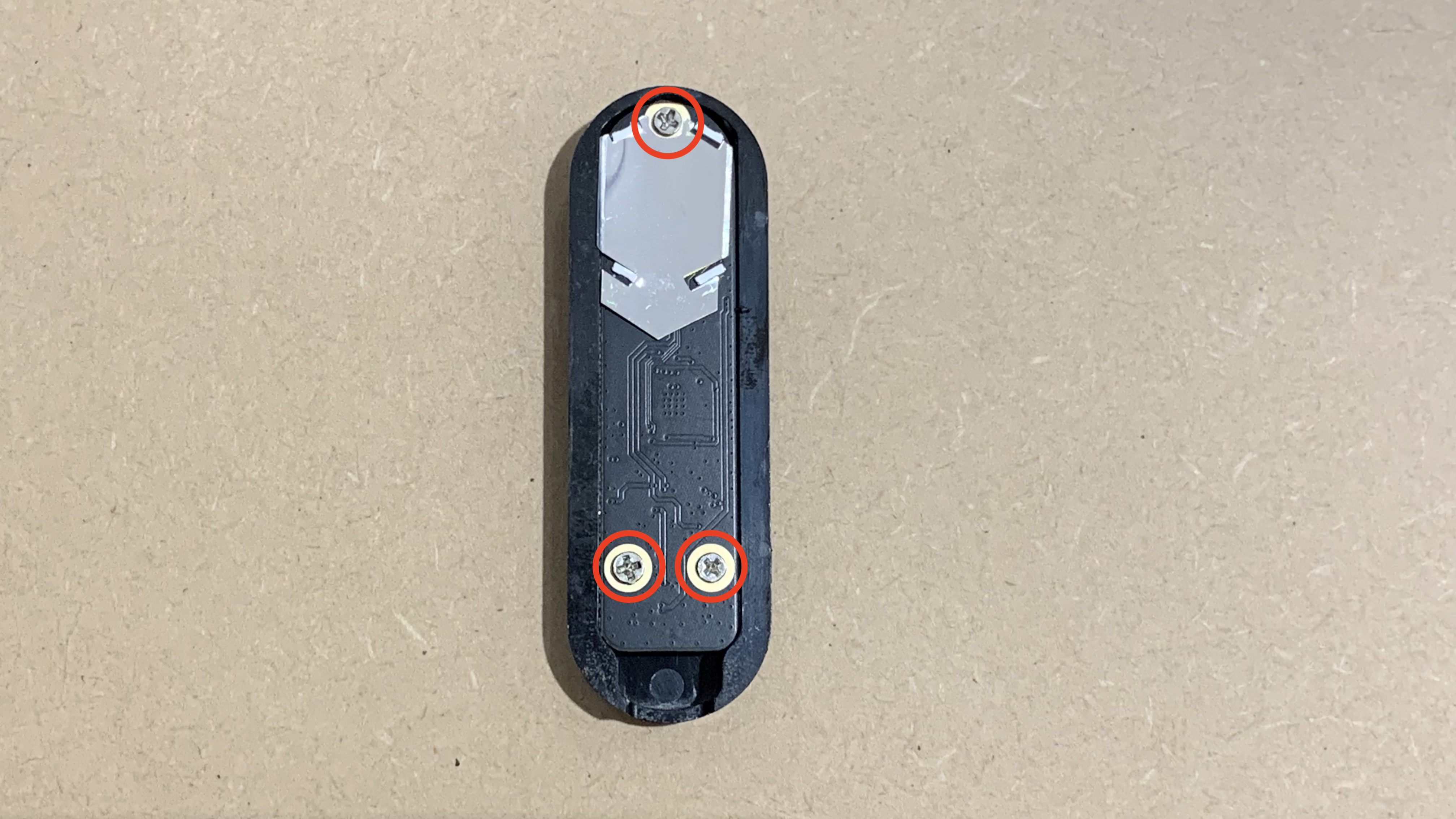

Primeiro, destaque a placa condutora de luz na parte superior do módulo da câmera. Remova estes três parafusos.

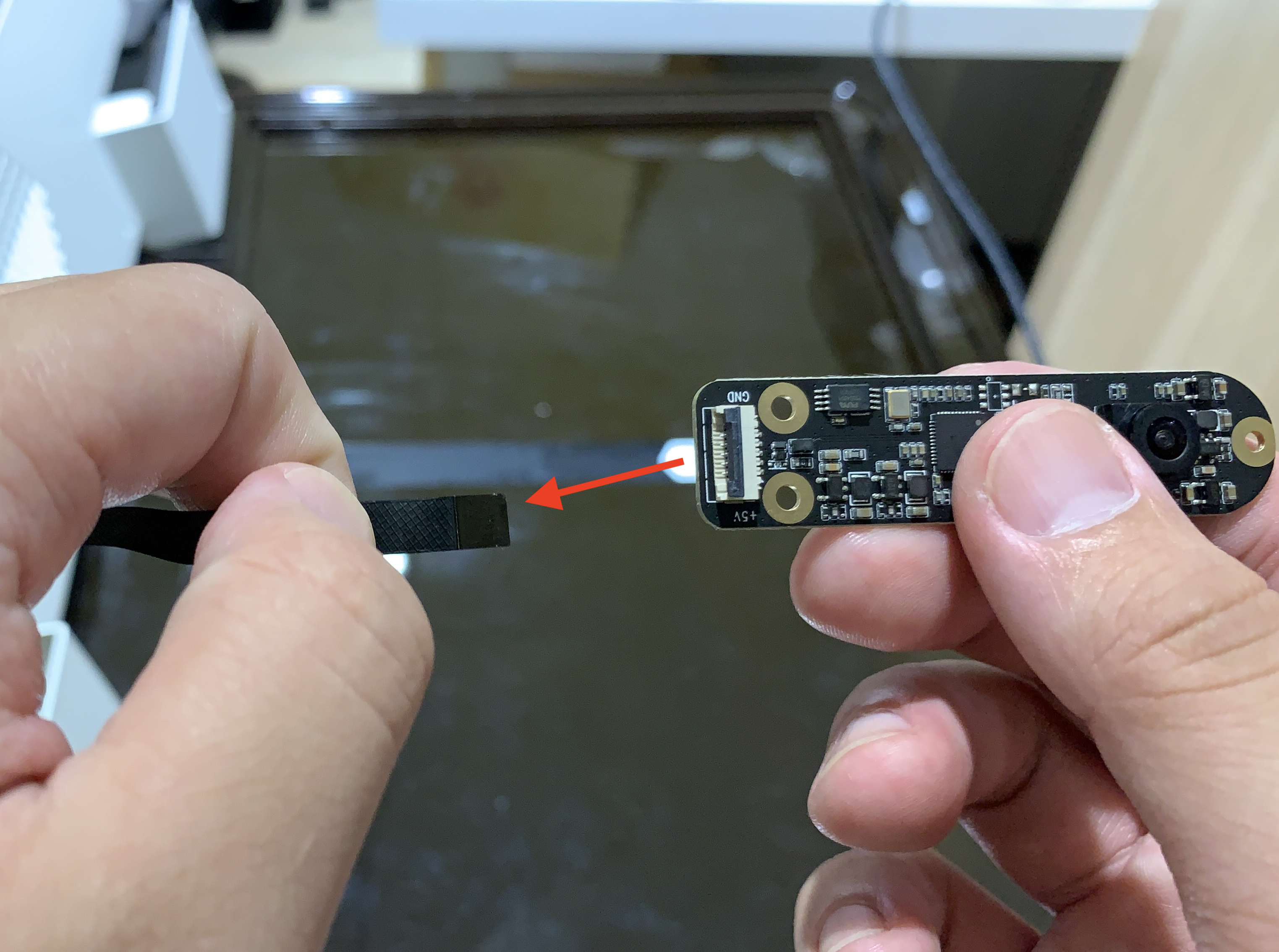

Passo 10 - Remova o cabo da câmera

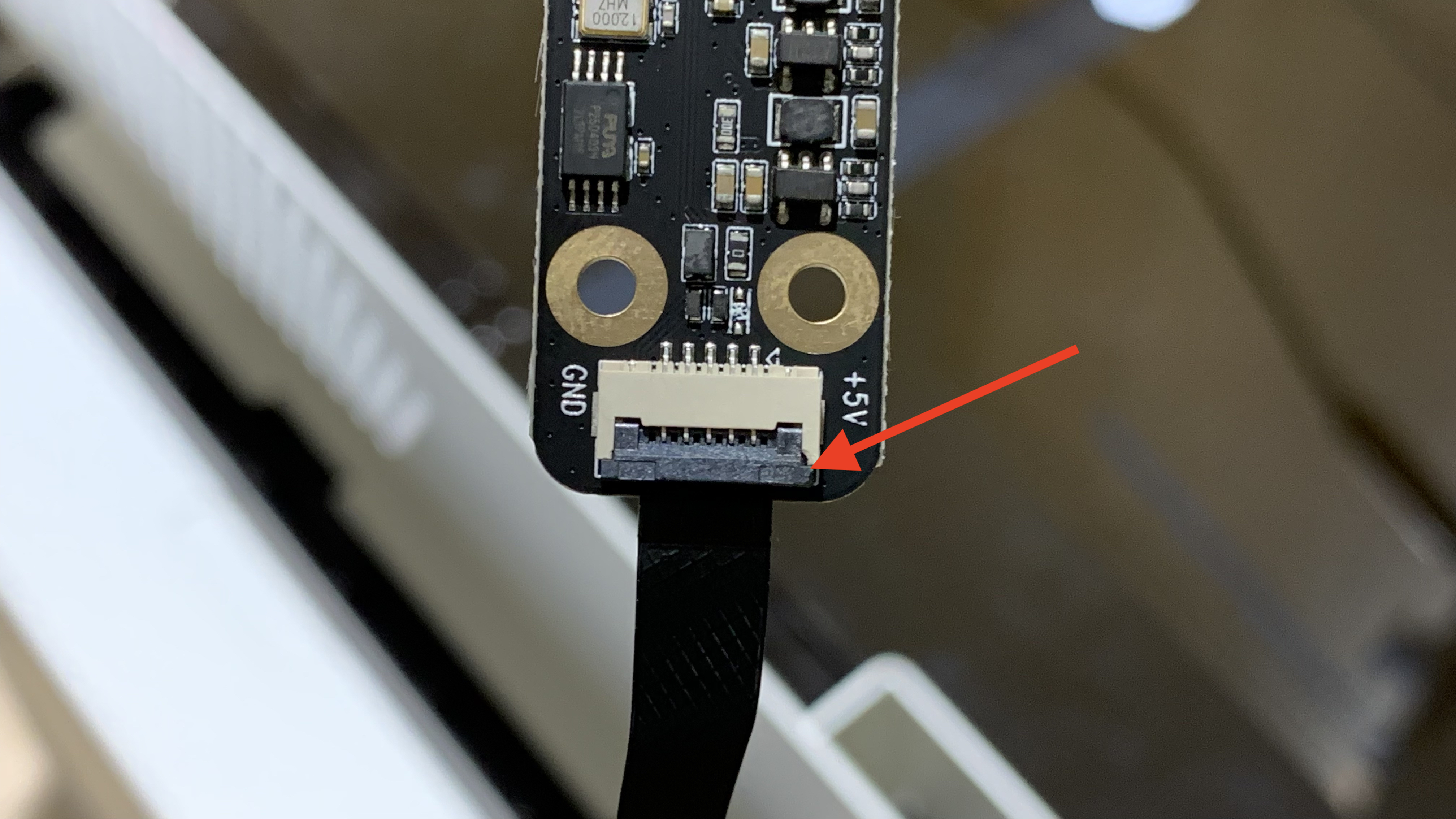

Abra o fecho de travamento para remover o cabo.

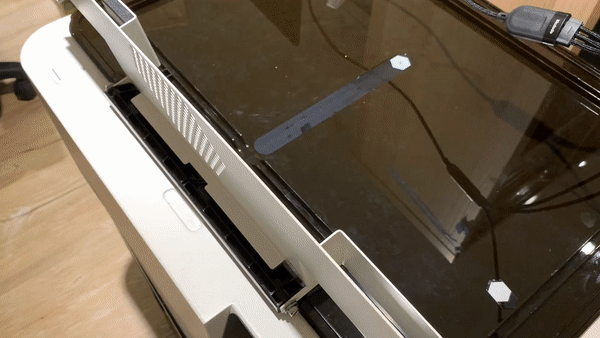

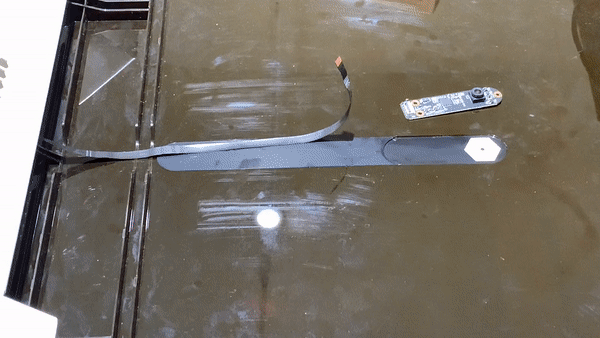

Passo 11 - Passe o novo cabo da câmera através da placa e da tampa

Você pode pular esta etapa se o cabo não estiver sendo substituído.

Passo 12 - Insira o cabo da câmera no módulo da câmera

Instale o cabo da câmera no módulo com a superfície metálica voltada para baixo. Trave o fecho para fixá-lo e puxe-o suavemente para garantir que esteja devidamente travado.

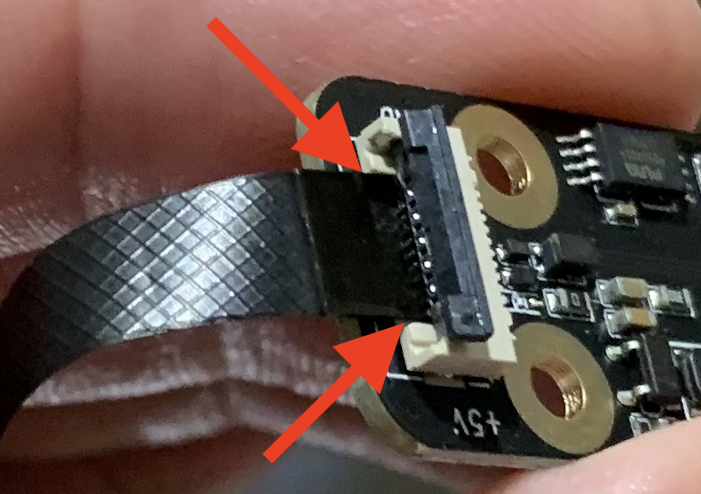

Certifique-se de que o cabo da câmera esteja corretamente instalado no conector.

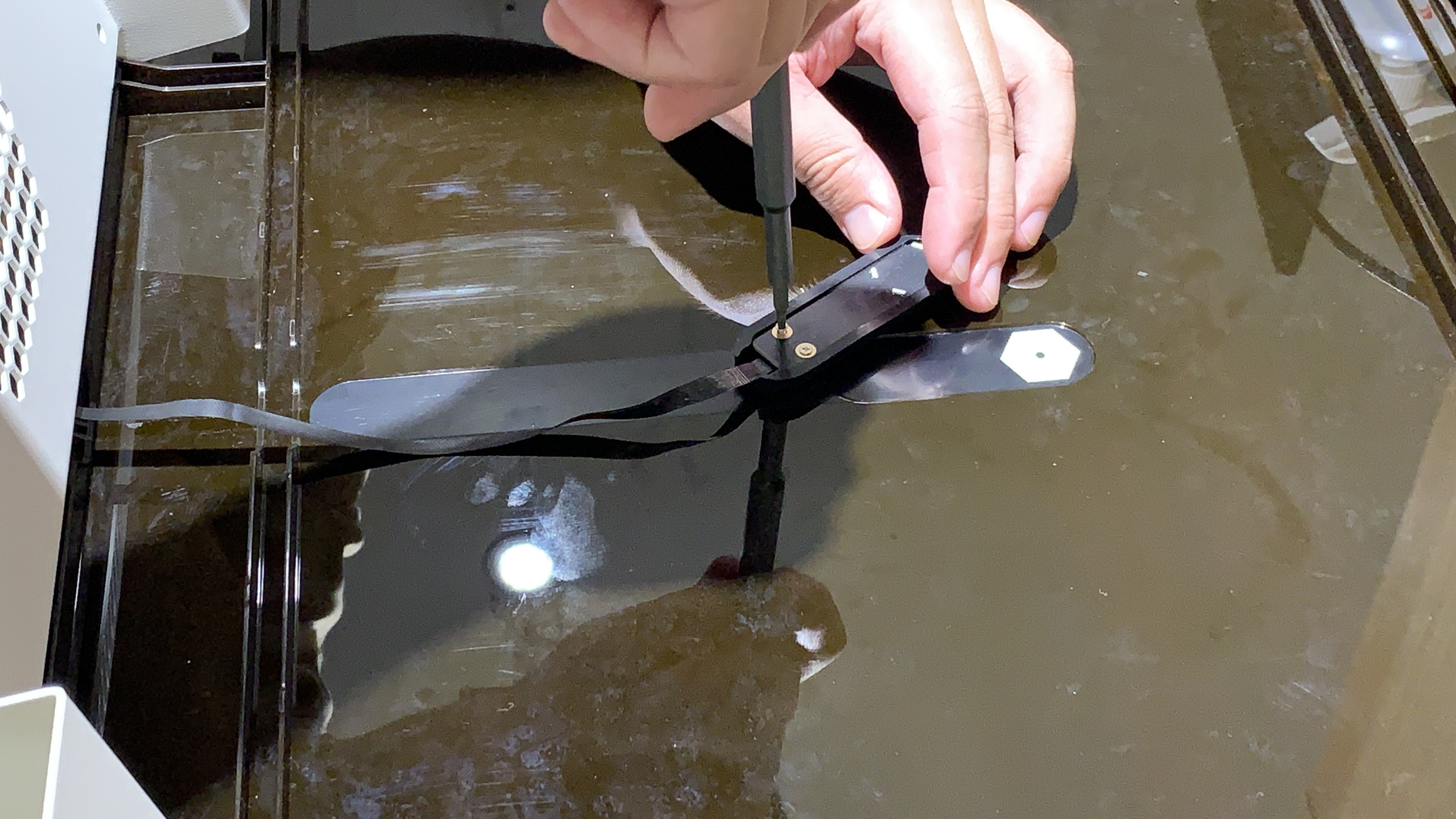

Passo 13 - Fixe o módulo da câmera na placa do módulo da câmera

Aperte os três parafusos.

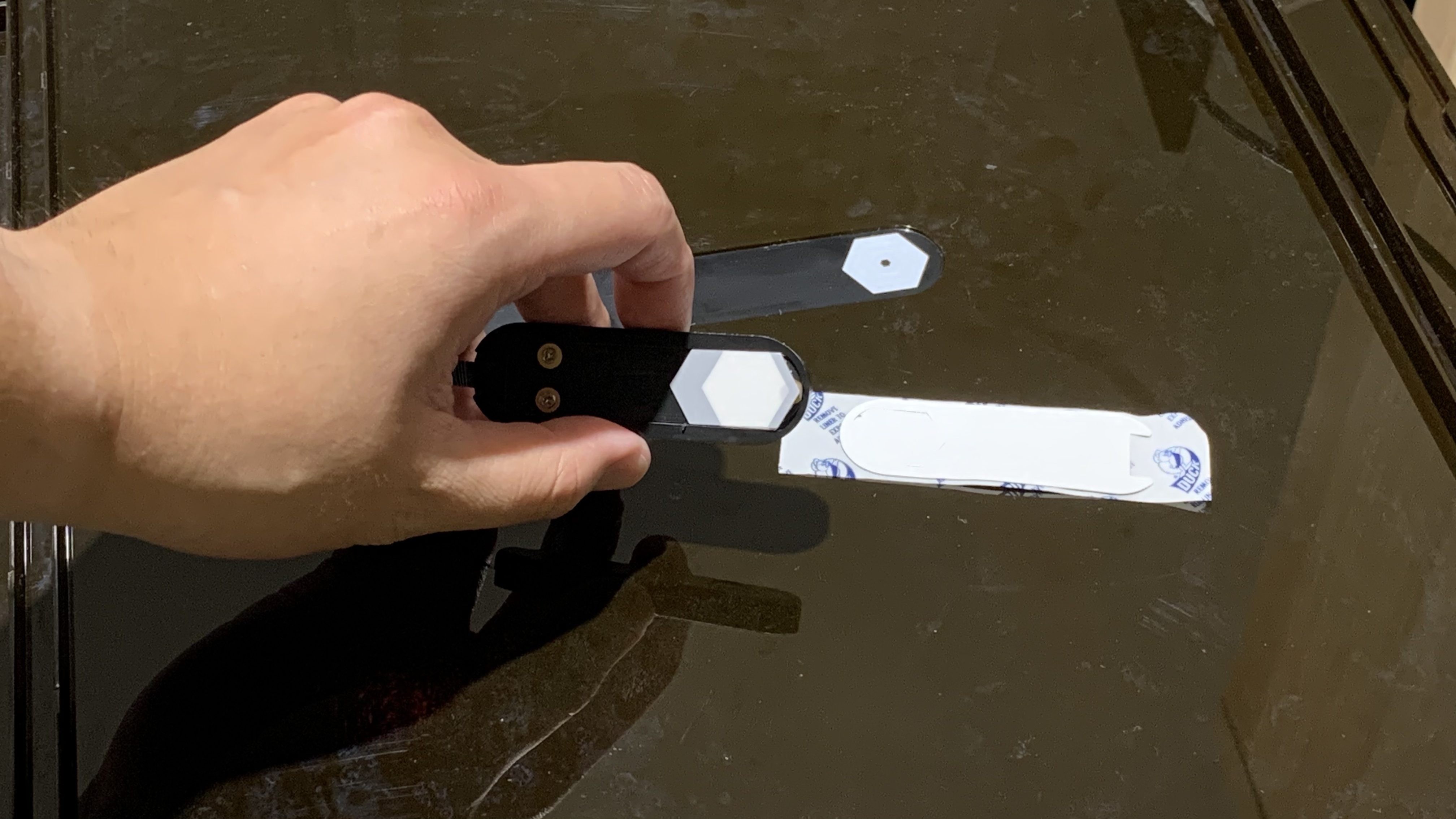

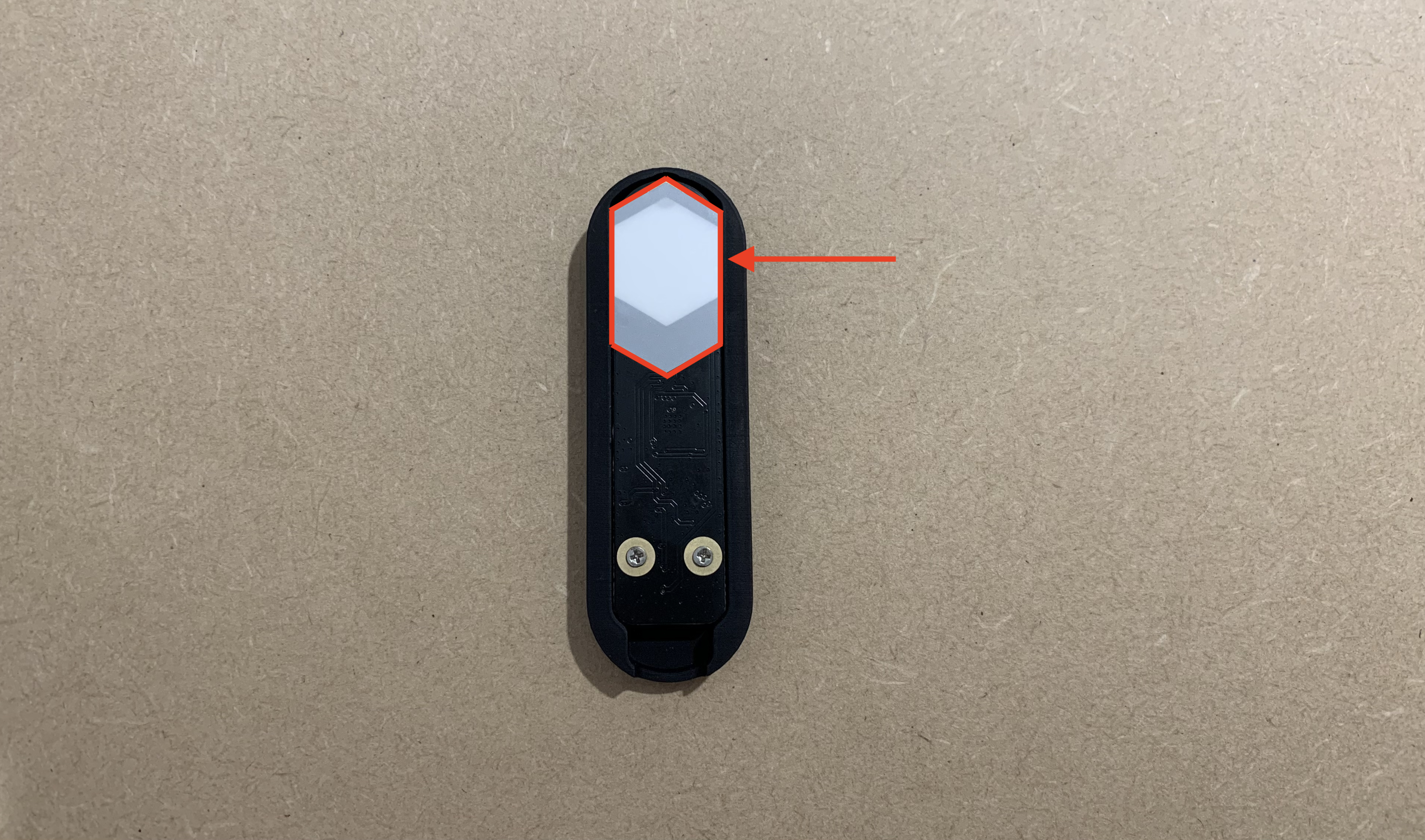

Cole a nova placa condutora de luz no módulo da câmera.

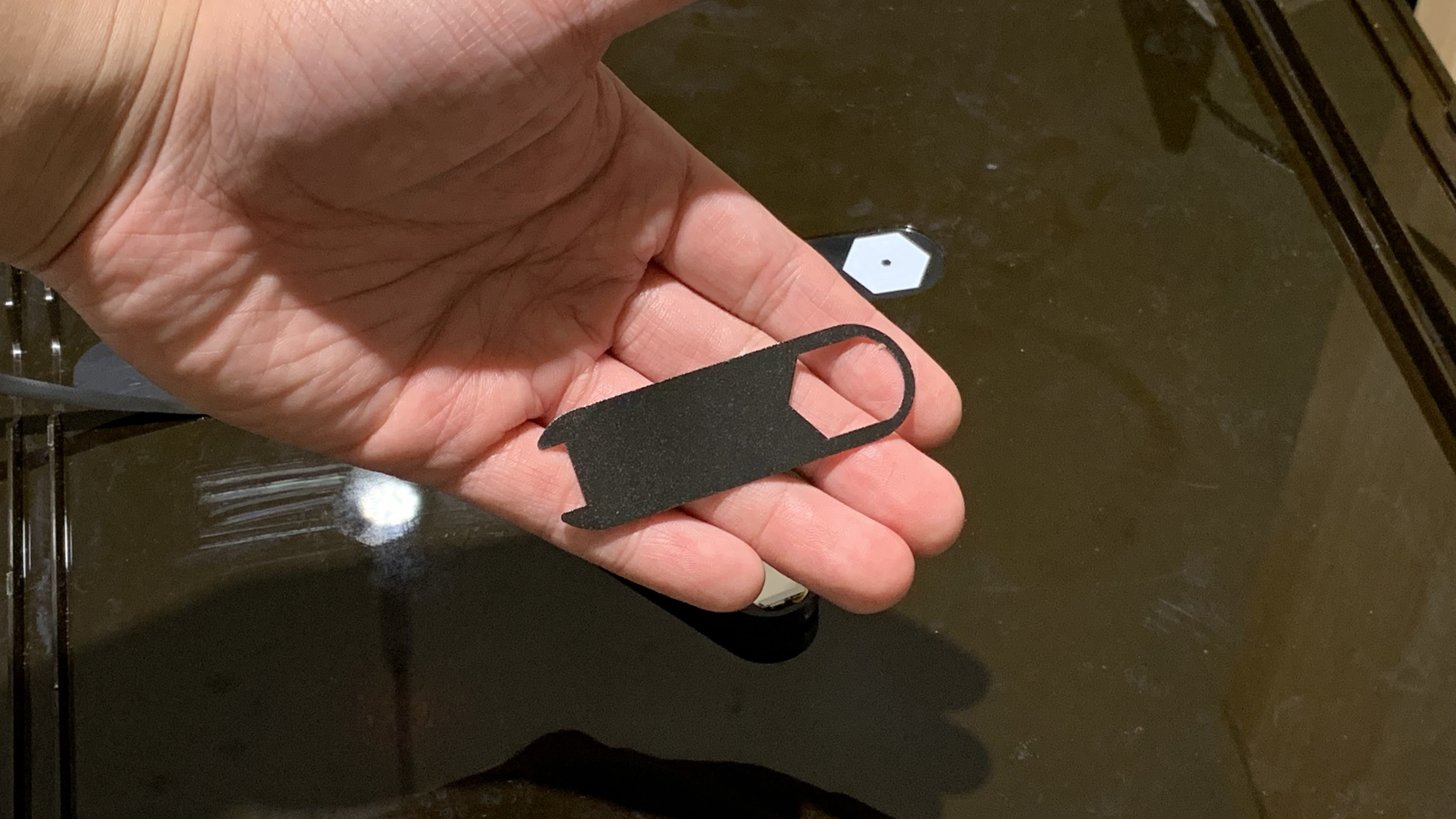

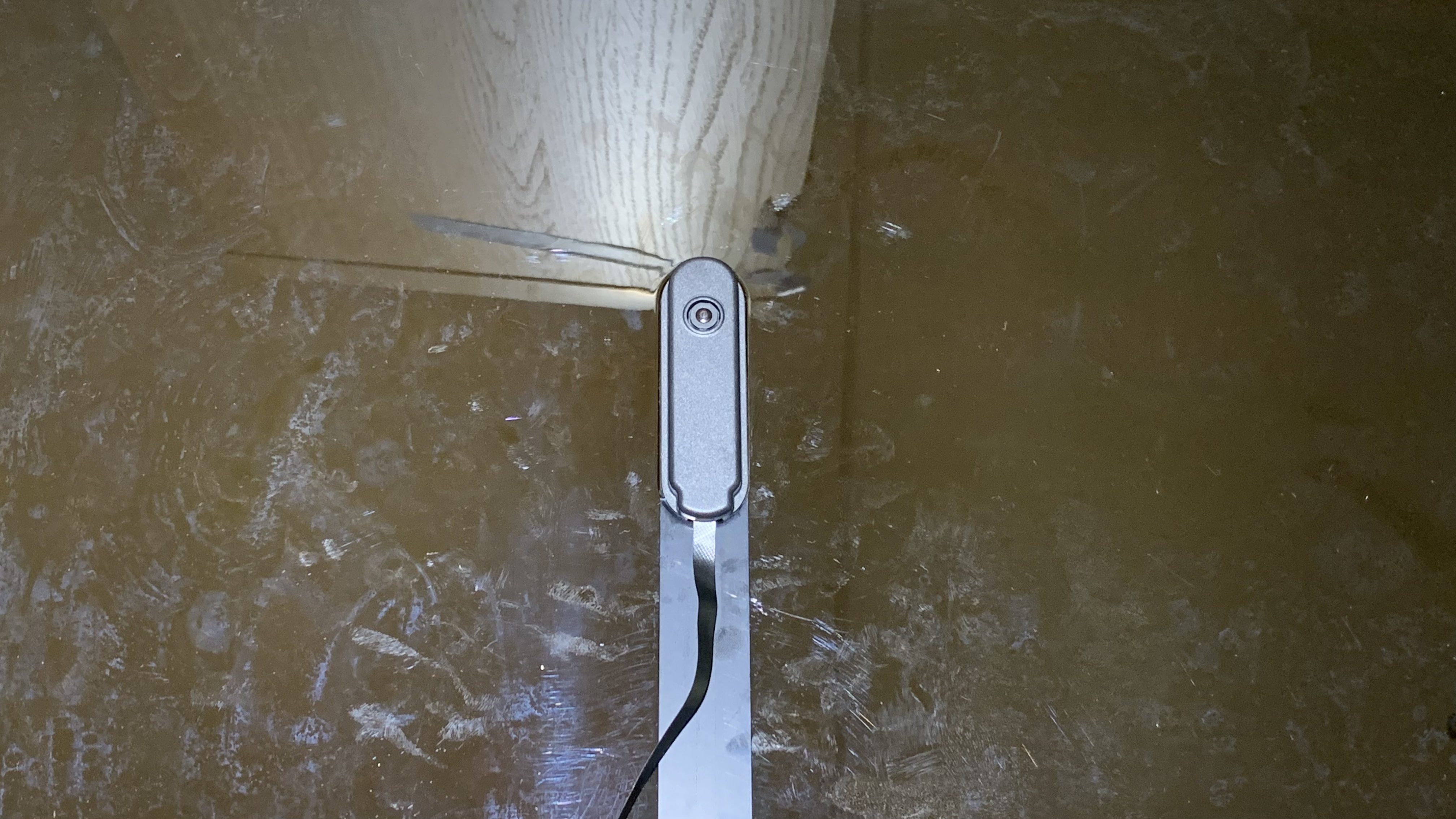

Use a fita adesiva para fixar a placa do módulo da câmera na tampa.

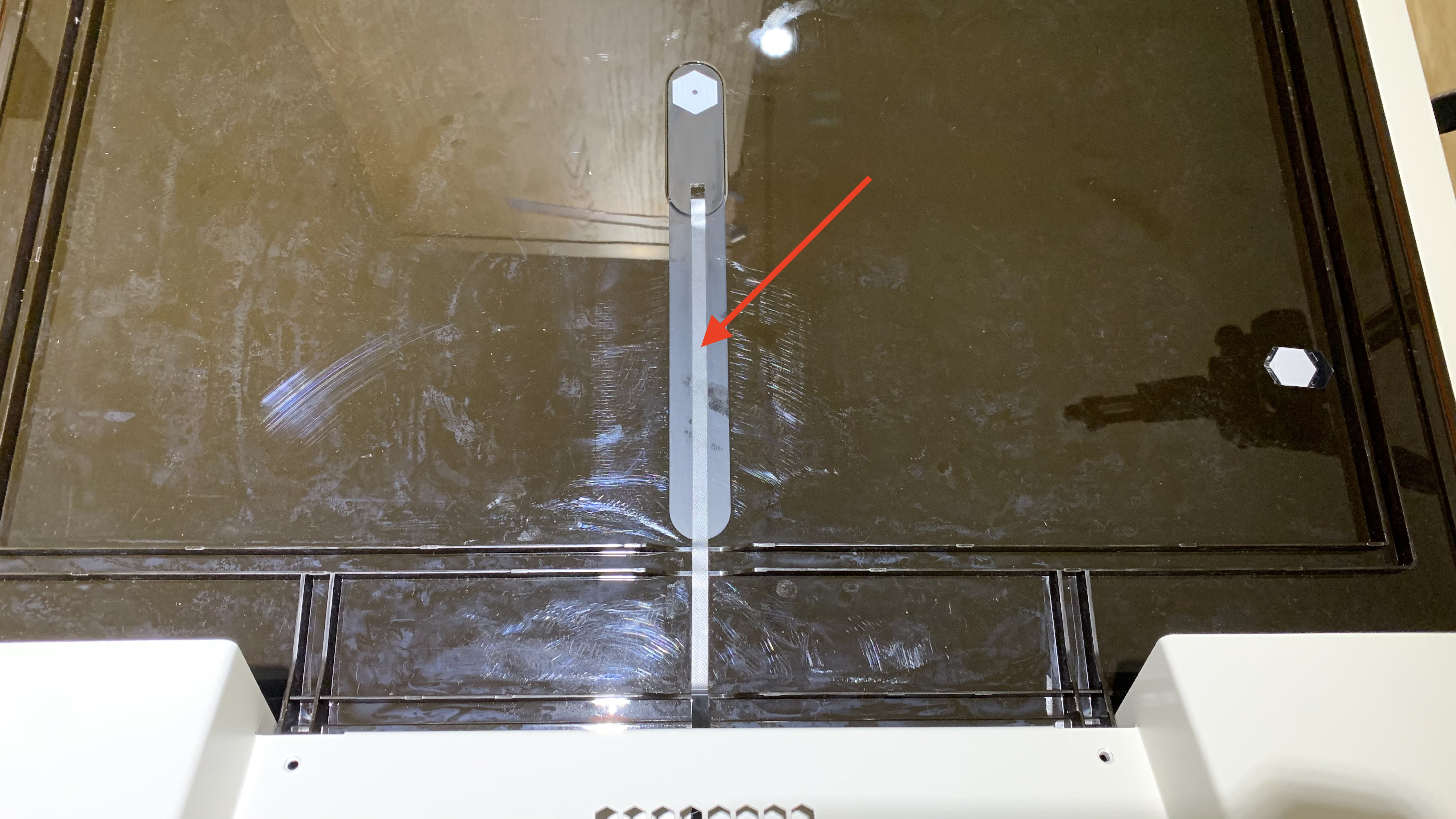

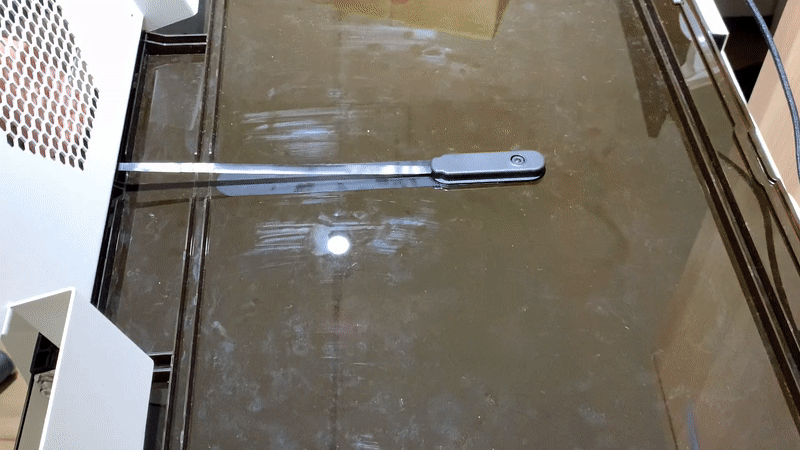

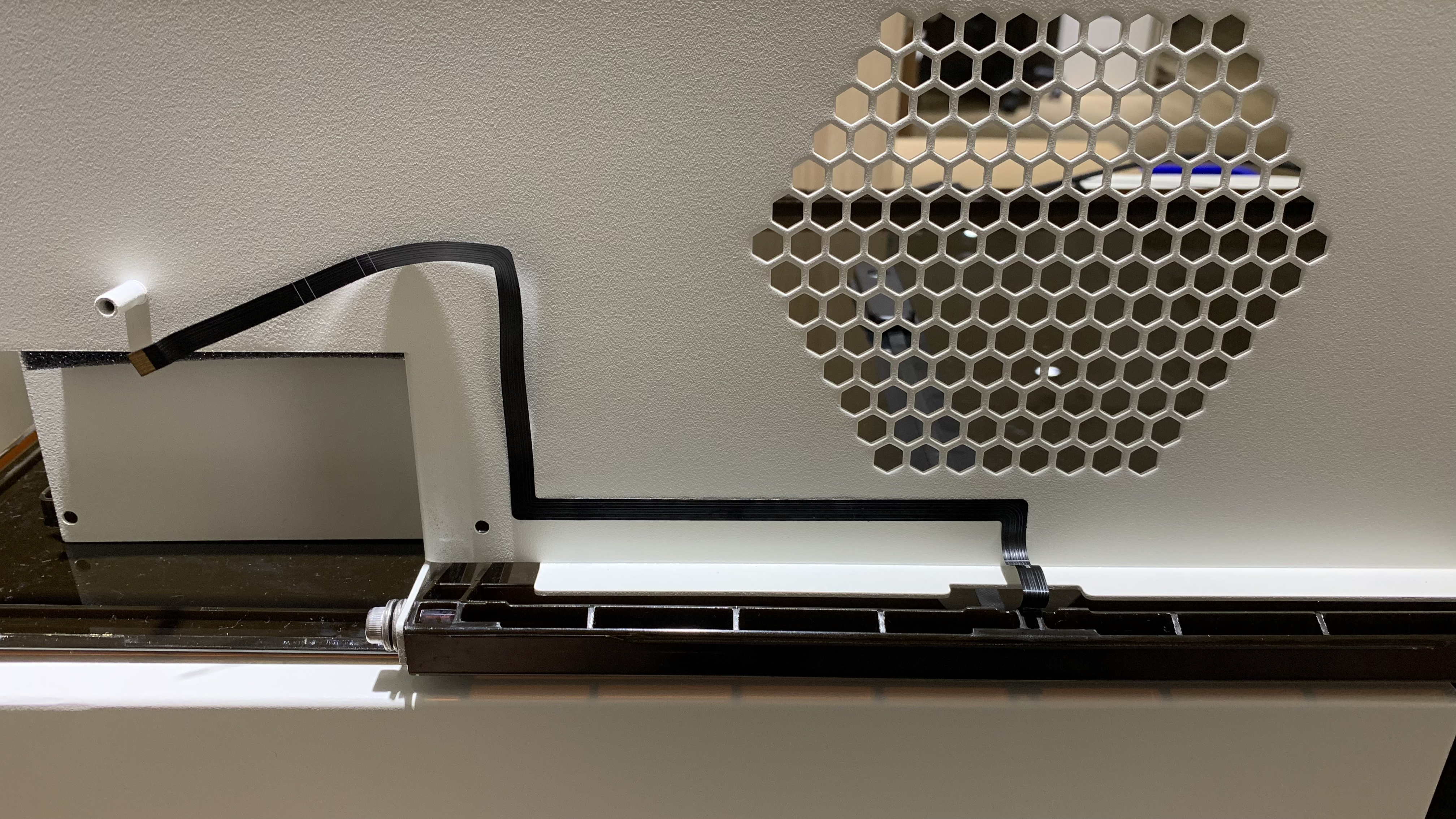

Passo 14 - Fixe o cabo da câmera

Você pode pular esta etapa se o cabo não estiver sendo substituído.

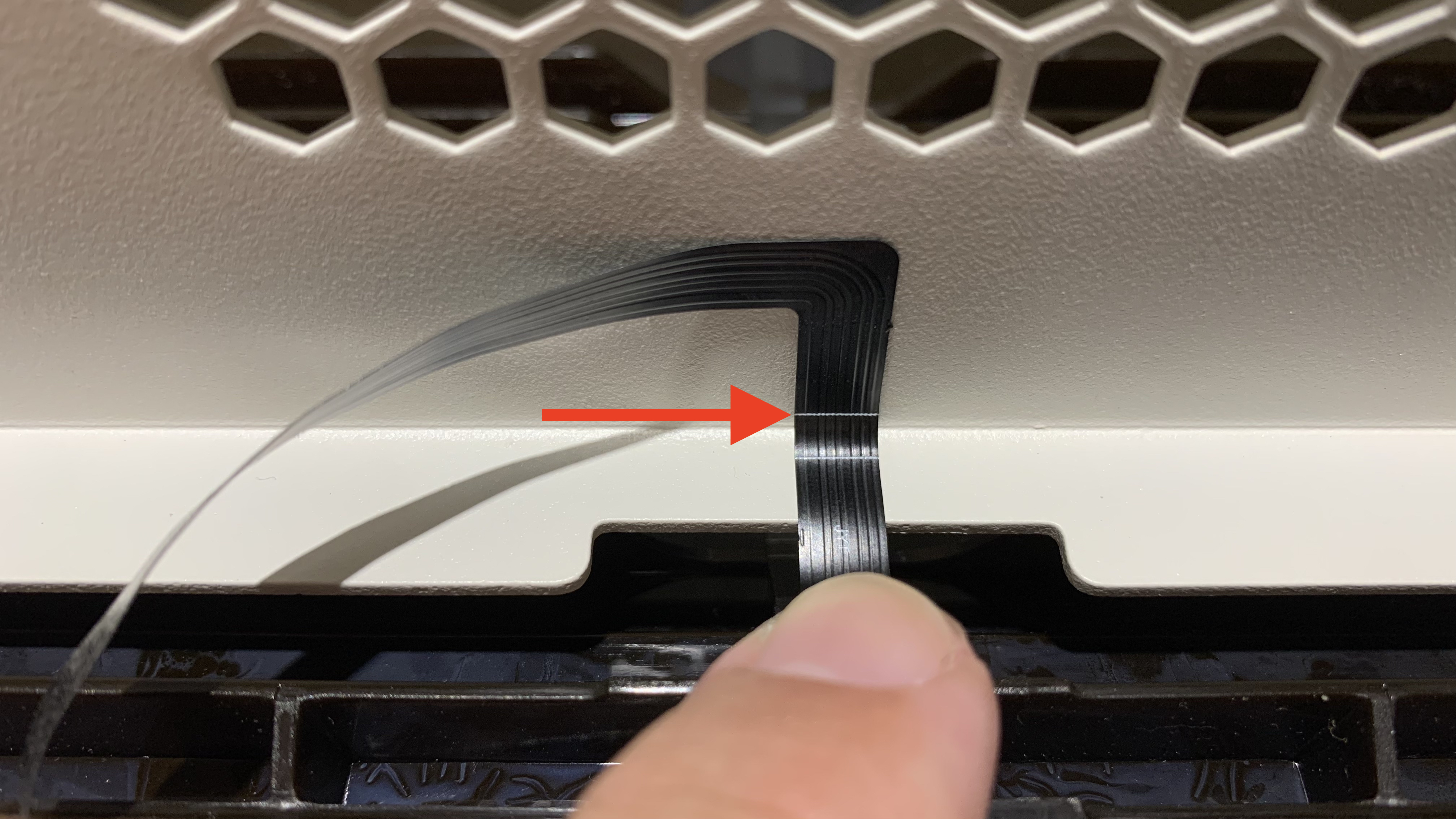

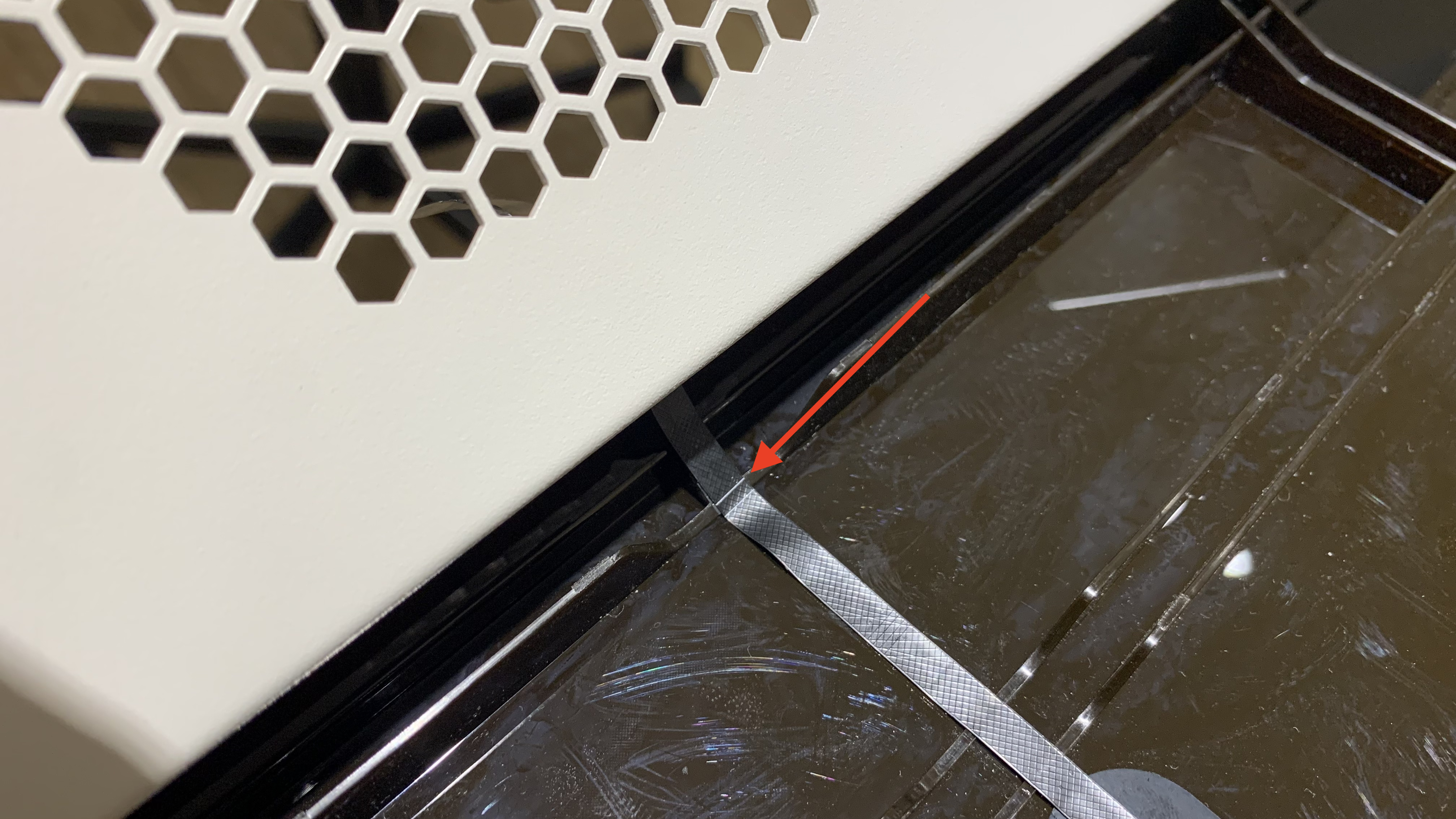

As duas linhas brancas indicam a posição da curva.

Passo 15 - Coloque a placa e a tampa superior

Deixe um espaço para permitir o acesso com as mãos.

Passo 16 - Insira o cabo da câmera na placa-mãe

Observe que a superfície metálica do cabo da câmera deve ficar voltada para a placa-mãe.

A superfície metálica do cabo da câmera:

A superfície metálica deve ficar voltada para a placa-mãe:

Insira o cabo:

Trave o conector:

Passo 17 - Insira o cabo do motor

Passo 18 - Recoloque a placa e aperte os parafusos

Parafuso T8 x 8 unidades

Passo 19

Após concluir os passos acima, o cabo da câmera foi substituído com sucesso. No entanto, como os procedimentos envolveram a movimentação da tampa e da câmera, realize a calibração da câmera como etapa final antes de retomar o uso da máquina.
Você pode consultar esta página: Calibração da Câmera.
